чертежи как сделать из дрели или перфоратора

Независимо от масштабов строительства, вибратор для бетона необходим. Он улучшает основные свойства раствора, делает смесь однородной, удаляя из нее воздух и влагу. Профессиональный электромеханический вибратор есть далеко не у каждого, но имея чертежи, его можно создать своими руками из домашнего перфоратора и даже обыкновенной дрели.

Конструкция и принцип функционирования вибратора

Вибратор необходим для придания плотности бетонной массе, в результате чего возрастает ее прочность. Работа вибратора основана на том, что в активном состоянии инструмент создает высокочастотные колебания, нарушая связь между мельчайшими частичками бетонной массы и положительно преображая ее объемные параметры. Результатом его применения является:

• удаление из смеси излишка влаги, воздуха;
• устранение пустот, снижающих прочность бетона;
• повышение текучести и однородности бетонной массы;
• более равномерное заполнение формы;
• ускорение затвердевания;
• повышение долговечности строения.

Устройство вибратора для бетона

Конструкция любого вибратора включает вал с двигателем, вибронаконечник, специальный вибромеханизм. Результат работы собственноручно созданного вибратора находится в непосредственной зависимости от использованной для его сборки базы.

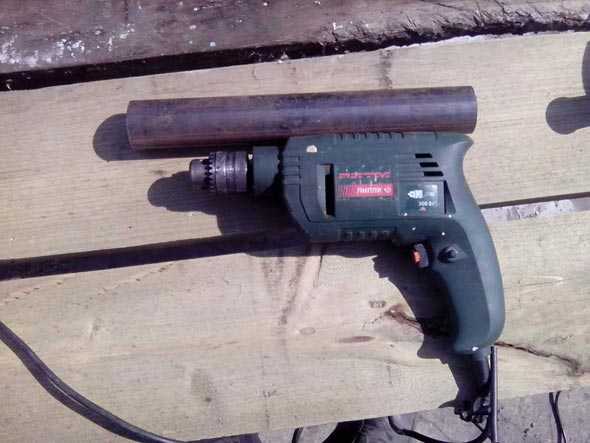

Конструируем вибратор для бетона своими руками на базе дрели

Выбрав за основу бытовую дрель, можно получить отличный инструмент, мало уступающий по характеристикам покупному. Конструкция более сложная, чем с перфоратором, зато очень удобная. Потребуется минимум необходимого инструмента и заготовок:

• сверло, работающее по металлу;
• ножовка;
• штырь стальной — сечение прямоугольное со стороной 15 см;
• стержень — диаметр около 20 мм;
• трубка из нержавейки — диаметр 40 мм, длина 0,4-0,6 м;
• трубка из эластичного пластика, можно резиновую;
• гибкий стержень;
• кожух для прикрытия наконечника;
• подшипники — 2 шт.;
• гильза.

Дрель, взятая за основу, должна работать на удар и иметь мощность больше, чем 1 кВт. В дополнение к ней придется изготовить специфическую насадку с прочным наконечником и эксцентриком. Для изготовления используем следующую технологию:

• Берем круглый стержень и на конце привариваем к нему прямоугольный, выполняющий роль утяжелителя, смещающего центр тяжести. Этой центральной конструкции отводится функция поддержания вибрации путем отвода механизма в сторону.
• Сверлим насквозь на конце стержня поперечное отверстие для закрепления привода. Другой конец должен выглядывать на 10 мм, чтобы была возможность прикрепить втулку для защиты вращающейся части вибратора.
• Совмещаем стержень и гильзу из стальной трубки между собой, используя 2 подшипника.
• Закрепляем стержень, насаживая подшипники с двух сторон и защищая их от попадания мусора в виде грязи и пыли, иначе они очень быстро перестанут вращаться.

Внимание! Не экономьте на подшипниках, они должны выдерживать значительную нагрузку.

Дальше так:

• Из гибкой гидроизоляционной трубки и шкворня собираем конструкцию эксцентрического вала для соединения базового инструмента (дрели) с готовой насадкой. Таким образом, последняя сможет совершать вибрацию.
• Одеваем на вал трубку так, чтобы с противоположных концов осталось по 45 мм. Во время вращения стержня устройство будет выполнять свою функцию. При этом регулировка амплитуды осуществляется через изменение числа оборотов двигателя дрели. После сбора и испытания конструкции вибратор для бетона своими руками готов к эксплуатации.

Совет. Длину стержня, продетого в гильзу, выбирают так, чтобы последний при вращении мог создавать вибрацию, ударяясь о стенки последней.

Вибратор на основе перфоратора

Для создания погружного вибратора на базе перфоратора, работающего на удар, в качестве насадки используют шкворень из стали или пику. Устройство удобно использовать для прохождения толщи бетонной массы, когда заливают вертикальные стройконструкции, типа фундамента свайного. Главное, выбрать насадку оптимальной длины.

Если обработке подлежит большая поверхность, то делать нужно вибратор площадочного типа. Для него потребуется площадка из нержавеющей стали и каркас, чтобы закрепить перфоратор. Важным моментом является прочность соединений в самодельном агрегате, гарантирующих обеспечение нужного давления на бетонную массу и выдерживающих нагрузку от вибрации.

Внимание! Если работа проводится на глубине, превышающей 1 м, то один человек не справится, нужен помощник.

Если вибратор используется в горизонтальных элементах конструкции, то насадка должна располагаться по отношению к горизонтали под небольшим уклоном. Достигают этого путем закрепления на опалубке шайбы в качестве опоры для инструмента, в нее вставляют виброузел перфоратора, включают ненадолго и переносят на следующий участок, залитый бетонной массой. Этот метод называется штыкованием. Длину штыка нужно отрегулировать так, чтобы она стала равной глубине формы, где будет проводиться обработка. Для эффективной работы механизма нужен перфоратор с мощностью 1,5 кВт, как минимум.

Вибратор для бетона несложно сделать своими руками

Общие советы по созданию вибратора своими руками

Чтобы такое устройство, как вибратор для бетона своими руками, соответствовало требованиям, обеспечивающим его успешную работу, нужно знать технологию в общем, т.к. некоторых составляющих может не быть под рукой и их придется заменять. Для этого необходимо представлять общую картину работы, чтобы отделить основное от второстепенного. Для сборки вибраторы необходимо иметь 3 базовых узла:

• электродвигатель;
• виброустройство;
• вал гибкий.

Первый компонент заменяет дрель, перфоратор, иной привод, передающий колебание насадке, погруженной в раствор. Есть определенные требования к техническим характеристикам двигателя: возможность работы от домашней сети 220 В и число оборотов за минуту минимум 3000.

Виброустройство — элемент довольно сложный. В его конструкцию входит вибробулава, складывающаяся из гильзы, муфты резиновой, ударной части — непременно стальной и закаленной. Для собственноручно изготовленного вибратора допустимо и отсутствие этого узла, но он упрощает работу и улучшает результат.

Гибкий вал, состоящий из нержавеющего стержня, соединенного с трубой из стали посредством подшипников, необходим для безопасного опускания наконечника в раствор и передачи ему вибрации, что делает спецобработку бетона качественной.

Если устройство потребовалось вам для разового применения, то сборка его на базе перфоратора или электродрели — лучший вариант, даже несмотря на то, что найти все компоненты, скомпоновать все это, получив работающий агрегат равноценный промышленному, непросто.

Простой вибратор для бетона: видео

Вибратор для бетона своими руками: фото

sad24.ru

Вибратор для бетона своими руками из перфоратора и дрели

С помощью дрели или перфоратора несложно смастерить вибратор для бетона своими руками. Это позволит избежать финансовых затрат на его покупку. Использование данного устройства позволит улучшить качество строительной смеси: выгнать из нее лишний воздух, сделать массу более однородной, повысить ее текучесть, прочность при затвердевании.

Принцип работ глубинного вибратора для бетона

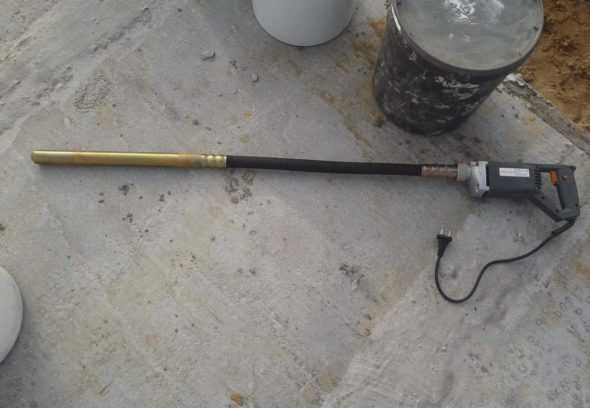

На всех строительных площадках применяются глубинные вибраторы для бетона. Они избавляют раствор от лишнего воздуха и влаги. Устройство создает высокочастотные колебания, под действием которых смесь становится однородной, уменьшается ее пористость. При заливке форма заполняется полностью, отсутствуют воздушные пустоты.

Агрегат состоит из мотора с валом и вибронаконечника. Его можно приобрести в строительном магазине, но несложно сделать самостоятельно. Потребуется качественный инструмент, на основе которого создается агрегат.

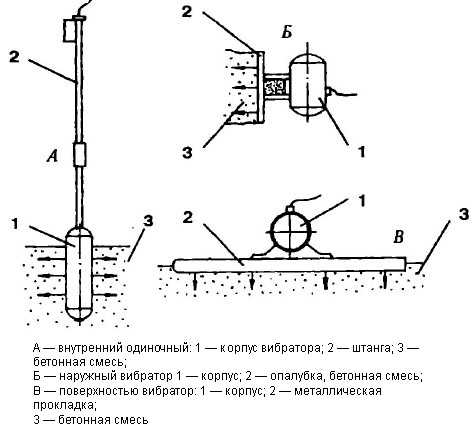

Схема выравнивания и уплотнения бетонной поверхности вибратором

Принцип работы прибора основан на вращении рабочей поверхности с большой скоростью под действием электроинструмента, вращательные движения преобразуются в колебания. Вибрация заставляет строительную смесь двигаться, воздух поднимается и удаляется из раствора.

Изготовление вибратора своими руками из перфоратора

Вибратор для бетона своими руками несложно смастерить, взяв за основу перфоратор, мощность которого должна составлять минимум 1,5 кВт. Важную роль играет частота вращения мотора:

Механизм работы вибратора для бетона

• крупнозернистый раствор — более 3 500 об/мин.;
• среднезернистый — до 9 тыс. об/мин.:
• смесь мелких фракций — 10—20 тыс. об/мин.

Насадкой для работы служит обычная пика, сломанный бур или что-то подобное. Она будет упираться в подготовленную опалубку. Сцепление обеспечивается с помощью стальной шайбы диаметром 5—7 см.

Вибратор для укладки бетона следует запускать после жесткой фиксации всех деталей и проверки соединений.

Схема изготовления самодельной насадки для виброуплотнения бетона

Для обработки строительного раствора на небольшой глубине применяют метод штыкования. Требуется приварить к основной насадке дополнительную. Длина штыка должна соответствовать глубине обрабатываемой формы. Насадку упирают в дно, перемещают по необходимости.

Если длина виброштыка не позволяет обработать весь объем смеси, заливка делается послойно.

В продаже имеются специальные насадки (вибробулавы) со смонтированным валом. Ее легко прикрепить к исходному инструменту, и начать работу.

Для этого к агрегату подходящим переходником крепится выход-шестигранник внутреннего гибкого вала. К инструменту нужно подсоединить металлическое кольцо, расположенное на конце резинового шланга. Следует сделать три отверстия для коротких шурупов, которые зафиксируют оболочку на головке перфоратора.

Самостоятельное изготовление вибратора из дрели

Для индивидуального изготовления вибратора для бетона можно использовать дрель мощностью от 1 кВт. Специальная насадка с эксцентриком, наконечником из стали изготавливается из куска трубки из нержавейки диаметром 30—40 мм и длиной 40—60 мм.

Вибрацию и перемещение механизма обеспечит внутренний стержень. Для его изготовления к штырю из металла длиной 125—150 мм приваривается металлическая пластина 15—20 мм. Элементы комбинируют друг с другом. На конце сердечника просверливается сквозное ушко для провода.

Как прикрепить готовую булаву к дрели для получения вибратора для бетона

Вращение сердечника обеспечивают два подшипника, внутренний диаметр которых позволит плотно разместить внутри конец стержня. Они должны быть качественными: стальными с высоким содержанием углерода, т. к. примут на себя основную нагрузку. Важно беречь эти элементы от попадания пыли и грязи.

Штифт проводится в трубку, закрепляется с обоих концов подшипниками, при необходимости обрезается: он должен выступать на 5—10 мм с каждой стороны. С целью полного закрытия вращательного момента на один конец штыря одевается втулка подходящего размера.

Эксцентрический вал изготавливается из плотной резиновой либо гибкой пластиковой трубы, внутреннего штыря, способного гнуться и изменять форму. Вал совмещает дрель с насадкой. Сверху одевается трубка: с запасом 4—5 см с каждой стороны.

Вибратор для бетона работает благодаря колебаниям, вызываемым крутящимся стержнем. Одна его сторона надевается на втулку, вторая упирается в сердцевину со сквозным отверстием. Затем детали совмещаются. Для основательного скрепления соединения втулка должна заполнить подшипник до упора.

Чертеж глубинного вибратора для бетона

Завершающий этап

Для окончательно завершения работы над инструментом нужно:

Схема строительного вибратора для бетона

• натянуть шланг на втулку;
• обжать трубку хомутами диаметром 5—6 см;
• установить защитный кожух наконечника.

Итак, для самостоятельной заливки фундамента можно своими руками смастерить вибратор для бетона. Смастерить его удобно на основе перфоратора, дрели или иного инструмента с мотором достаточной мощности. Важно знать, что агрегатом длиной больше метра неудобно управлять в одиночку. При изготовлении инструмента необходимо надежно скрепить все стыки, т. к. бетонная смесь значительно давит на инструмент и противостоит вибрациям.

Видео по теме: Бетонный вибратор — насадка на дрель

specnavigator.ru

Самодельный вибратор для бетона из перфоратора: как сделать и использовать

Качественная заливка различных железобетонных конструкций требует уплотнения смеси. Для этого необходимо удалить все пузырьки воздуха. Инструмент, который используется в подобных случаях, называется вибратор для бетона. Жидкий состав, который уже был залит в опалубку с металлической арматурой, довольно сложно перемешать без дополнительных механизмов.

Можно попытаться пробить слой бетона железными прутьями, но на это уйдет много сил и энергии, при том, что гарантии на качественный результат нет. Поэтому для таких целей крайне необходимо оборудование, которое можно было бы погрузить в густой материал на большую глубину и придать бетону высокочастотную вибрацию.

Вернуться к содержанию

Принципы работы вибратора для бетона

В подобных случаях на помощь придет вибронасадка на перфоратор для бетона. Благодаря высокочастотным колебаниям состав тщательно перемешивается. Впоследствии из него удаляются все пузырьки воздуха, которые могли бы привести к снижению прочностных характеристик конструкции и срока ее эксплуатации. В результате получается монолитное бетонное изделие без пор, а значит, ему не страшна влага, пешая нагрузка и прочие механические воздействия.

Вибратор для бетона своими руками из перфоратора

В некоторых случаях, например, при ограниченном количестве работ, ремонте собственного дома и в прочих случаях, когда нужно проделать немного операций, его покупка нецелесообразна с материальной точки зрения. Чтобы выйти их этого положения следует сконструировать вибратор для бетона из перфоратора самостоятельно. Для этого потребуется само оборудование и фрагмент арматуры.

Перейдя по ссылке http://vse-postroim-sami.ru/equipment/tools/9607_perforator-dlya-betona-raznovidnosti-sovety-po-vyboru/, вы узнаете, как выбрать перфоратор по бетону. О том, как выбрать насадки для сверления бетона, читайте в этой статье. Возможно, вас также заинтересует статья о том, как выбрать дрель.

Вернуться к содержанию

Как сделать вибратор для бетона из перфоратора своими руками

Во время рабочего процесса перфоратор выполняет возвратно-поступательные движения на больших скоростях. Если прикрепить насадку, которая в данном случае представлена обычным металлическим стержнем или довольно длинной пикой, то устройство сможет без труда проникнуть вглубь бетонного слоя и перемешивать не только его верхние слои, но и нижние. Использование такого механизма крайне важно при обустройстве различных видов основания на сваях. Основными требованиями к инструменту являются достаточная длина и прочность.

Вибратор для бетона из перфоратора чертеж

При эксплуатации строительного прибора для перемешивания состава в опалубке его необходимо установить так, чтобы насадка образовывала с горизонтом небольшой угол, то есть, под небольшим уклоном. Для этого используют стальную шайбу соответствующего диаметра, которую устанавливают на деревянной опалубке. В это изделие необходимо вставить насадку перфоратора и включить его в ударном режиме на 2-3 минуты. Данную процедуру необходимо повторить несколько раз в различных частях бетонной конструкции.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Глубинный вибратор для бетона своими руками из дрели или перфоратора, видео

Для равномерного распределения бетона и полного заполнения опалубки строители используют специальные приспособления — вибраторы. Пузырьки воздуха в смеси способствуют коррозии арматуры, влага, которая в них накапливается в зимнее время превращается в лед, расширяется и вызывает появление трещин. Поэтому применение инструментов-уплотнителей — необходимость. Дополнительные преимущества: повышение текучести раствора и уменьшения срока затвердевания.

Оглавление:

1. Схема устройства
2. Погружной вибратор своими руками
3. Сборка из перфоратора

Различают два вида — поверхностные и погружные. Первые применяют лишь при заливке стяжек небольшой толщины, вторые уплотняют не только на поверхности, но и по всей глубине. Если приспособление нужно для маленького объема работ, то можно не покупать его, а сделать своими руками из подручного инструмента.

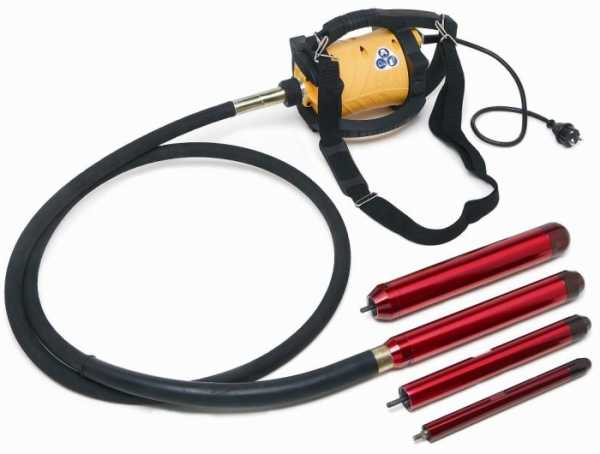

Устройство глубинного вибратора

Основные детали:

1. Привод (220 В). При изготовлении своими силами в качестве него используют: однофазный электродвигатель мощностью 0,75-2 кВт и частотой вращения 1500-3000 об/мин; дрель мощностью от 1 КВт или перфоратор мощностью 1,5 кВт.
2. Гибкий шланг длиной до 7 м с валом внутри. Эта деталь предает крутящий момент с электродвигателя. Для ее изготовления обычно используют пружину для прочистки канализации (сантехнический трос), которую можно купить в магазине сантехники.
3. Рабочий наконечник (булава). Это деталь вытянутой цилиндрической формы с эксцентриком внутри, за счет движения которой и передается вибрация. Булаву делают из трубы, изготовленной из нержавеющей стали. Другие металлы не подходят из-за малой прочности или подверженности коррозии.

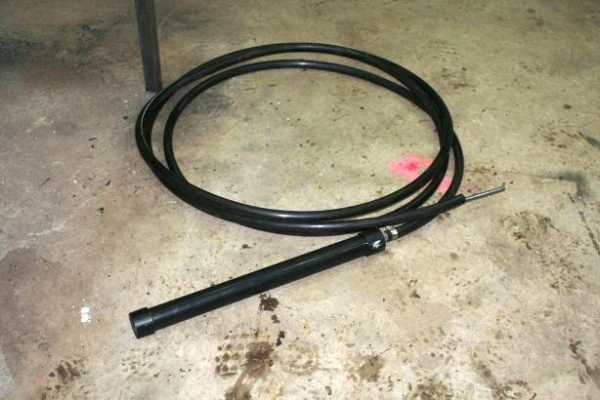

Делаем погружной вибратор для уплотнения бетонной смеси своими силами

1. Инструменты.

Самодельное глубинное оборудование состоит из деталей, которые можно выполнить из имеющихся под рукой материалов без чертежей. Для изготовления из дрели или перфоратора понадобятся:

• угловая шлифовальная машина (болгарка) с отрезными дисками по металлу;
• сварочный аппарат с электродами 3-4 мм;
• ножницы по металлу;
• тиски;
• плашка для нарезания резьбы;
• плоскогубцы;
• отвертка.

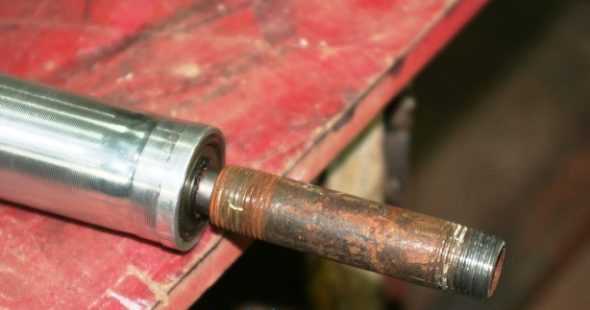

2. Инструкция по изготовлению насадки.

Схема действий при изготовлении насадки-булавы для глубинного вибратора из дрели или перфоратора:

• На трубе из нержавеющей стали с минимальной толщиной стенок 2 мм, длиной около 50 см, диаметром от 32 до 60 мм нарезать с двух сторон резьбу.
• Подобрать два подшипника качения такого диаметра, чтобы они плотно входили внутрь трубы. Один из них вставить с нижней ее стороны. Подшипники должны быть новыми и качественными, так как именно на них приходится основная нагрузка в процессе работы вибратора.
• Накрутить на нижний конец трубки заглушку с резьбой и уплотнительной прокладкой.
• Для изготовления вала подобрать стальной прут такого диаметра, чтобы он входил во внутреннюю обойму подшипников. Его длина должна быть на 5-6 см больше длины трубки.
• Для эксцентрика взять еще один прут такого же диаметра, но меньшей длины и приварить его сбоку по оси к первому таким образом, чтобы он находился ровно по центру между концами трубки.
• Прут с приваренным эксцентриком (вал) вставить внутрь трубы.
• На выступающий конец вала (вращающегося элемента) надеть второй подшипник и плотно вставить в верхний торец трубки.
• Надеть поверх выступающего конца вращающегося элемента втулку. Она должна плотно закрывать вал.

Для защиты готовой насадки коррозии и износа можно самому сделать и специальный кожух.

3. Инструкция по изготовлению шланга.

Схема действий при изготовлении гибкого шланга глубинного вибратора, соединяющего насадку-булаву с двигателем, дрелью или перфоратором:

• Вставить внутрь втулки, установленной на валу, и приклепать сантехнический трос.
• Взять вторую заглушку с резьбой и надеть на нее конец армированного шланга из плотной резины. Прочно закрепить шланг хомутом.
• Пружину для прочистки канализации покрыть пластичной смазкой.
• Надеть поверх смазанного сантехнического троса резиновый шланг, прикрепленный к заглушке.
• Прикрутить заглушку с прикрепленным резиновым шлангом через уплотнительную прокладку к верхней части готовой насадки.

4. Присоединение шланга к приводу.

Соединение гибкого шланга глубинного вибратора с двигателем, дрелью или перфоратором должно быть выполнено таким образом, чтобы внутренняя часть троса (вал из пружины для канализации) вращалась, а наружная (резиновый шланг) оставалась неподвижной.

Если в качестве привода выбран электродвигатель, то можно поступить следующим образом:

• Подобрать тонкостенную металлическую трубку такого диаметра, чтобы в нее входил свободно вал двигателя и гибкий шланг.
• Найти широкую шайбу с отверстиями под крепежи.
• Надрезать верхнюю часть трубки в виде лепестков и слегка загнуть их к центру.
• Приварить шайбу к нижней части трубки.
• Надеть полученную деталь поверх свободного конца шланга, прикрепленного к насадке.
• Закрепить трос на валу двигателя.
• Прикрутить трубку с шайбой саморезами к двигателю.
• Металлическим хомутом зажать шланг между лепестками на трубке.

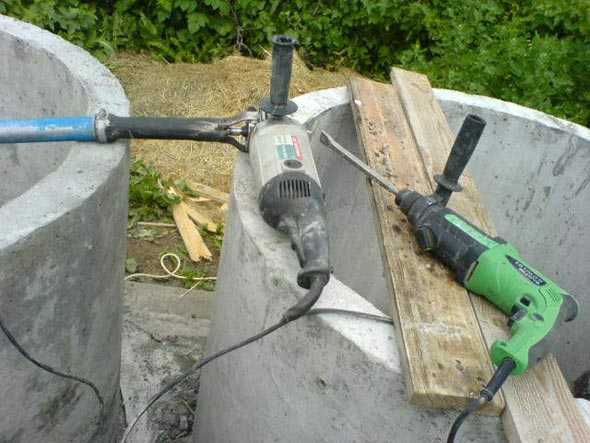

Вибратор из перфоратора

Для перемешивания бетонной смеси можно использовать обычный перфоратор мощностью от 1,5 кВт. Есть два варианта такого применения этого инструмента:

1. В качестве насадки на перфоратор устанавливают пику. С помощью такого приспособления выполняется штыкование в вертикальных конструкциях. Если нужно уплотнить бетон в горизонтальных элементах, то необходимо создать небольшой уклон. Для этого на опалубке закрепляют шайбу. В нее вставляют пику и выполняют штыкование. Затем шайбу снимают и перемещают на следующий участок. Таки образом обрабатывают весь залитый раствор.
2. Изготовить самостоятельно насадку для перфоратора из стального арматурного прута диаметром от 10 до 18 мм. Длину подбирают в соответствии с глубиной конструкции, которую нужно уплотнить. К одному концу арматуры приваривают круглую стальную пластину. Лучше сделать в ней вырез для прута и выполнить сплошной сварной шов катетом 6—7 мм с обеих сторон. Второй конец арматуры проточить под зажим патрона на перфораторе. Предложенная система значительно увеличивает эффективность уплотнения за счет сочетания вращательного и ударного воздействия.

---



cemgid.ru

Вибратор для бетона

Одним из востребованных материалов для строительства является бетон. Его широкое применение не требует объяснений, так как практически ни одна стройка не обходится без бетона. На протяжении многих столетий технология только совершенствовалась, не сильно меняя саму основу материала. Все дело в доступности всех компонентов, простоте приготовления и использования, благодаря которым можно получить искусственный материал наподобие камня. Бетон получается высококачественным и приобретает любую желаемую форму. Стоит отметить, что в процессе заливки, в растворе могут появляться прослойки воздуха, что негативно сказывается на его качестве. Их наличие недопустимо. Как решают это проблему? Чтобы устранить воздух и уплотнить бетон используют специальный вибратор для бетона.

Его конструкция довольно проста, и приобрести прибор можно в строительном магазине. Все же, большинство строителей считают, что лучше сделать вибратор для бетона своими руками. Это выгодно и не потребует много усилий. Самодельный вибратор справится с задачей не хуже магазинного, а для его сооружения потребуется не так много материала. Работать он будет от сети 220 Вт и позволит уплотнить бетон, выгнав с него весь воздух. Как же работает вибратор и как его можно сделать в домашних условиях своими руками?

Как работает вибратор

Если вы хотите сделать инструмент своими руками, для начала следует ознакомиться с принципом его работы. Это логично и позволит вам быстрее справиться с задачей. Его основной функцией является разрушение образовавшихся воздушных пузырьков и удаление лишней жидкости из состава.



Обратите внимание! При смешивании или заливке бетона обязательно возникнут воздушные образования, и если их не убрать, это будет уязвимым местом конструкции. Там бетон может треснуть и разрушиться.

Процесс выгонки воздуха и жидкости выполняется за счет вибрационных движений, которые создает насадка самого устройства. Ее погружают бетонный раствор и держат там некоторое время. Как результат, инструмент выгоняет весь воздух и лишнюю жидкость, уплотняет бетон и улучшает консистенцию раствора. Смесь получается с текучей структурой, которой легко заполнять форму или нишу. Кроме того, вибратором можно пользоваться даже тогда, когда бетон залит в форму.

В итоге у вас будет покрытие, обладающее высокой прочностью и надежностью, а готовые конструкции (фундамент, ступени, отмостка и т. п.) прослужат значительно дольше. И все дело в небольшом устройстве, которое работает от сети 220 Вт. Вибратор довольно практичный, небольшой, портативный и им легко пользоваться. В зависимости от типа привода, вибраторы бывают поршневые, электромагнитные, электрические и пневматические. А по способу передачи вибрации, они бывают поверхностные, глубинные, станковые, наружные. Комплектация устройства тоже незаурядная:

1. Электропривод (двигатель), работающий от сети 220 Вт.
2. Гибкий вал с броней, отходящий от привода.
3. Вибронаконечник, как насадка, накладываемая на гибкий вал.

Это основные части строительного вибратора для бетона, которые выполняют огромную функцию в строительстве. Теперь, давайте рассмотрим, как можно сделать вибратор для бетона своими руками из перфоратора и дрели, которые тоже питаются от розетки на 220 Вт.

Дрель как основа для бетонного вибратора

Чтобы сделать вибратор для бетона из обычной дрели, понадобится несколько этапов. Работа технологичная, но вполне реализуемая. Вам понадобится:

• два подшипника высокого качества Ø50 мм;
• труба нержавейка как корпус, 50–70 см в длину, Ø50 мм (аналогично подшипнику). Толщина стенок около 2 или 3 мм;
• круглый металлический стержень, как рабочий вал диаметром, идентичным диаметру подшипника внутри;
• прямоугольный стержень, стороны которого на 5 мм больше диаметра основного стержня. Его длина на 50–100 мм меньше, с удвоенной толщиной подшипников;
• конусная или сферическая металлическая крышка, чтобы закрыть конец трубы из нержавейки;
• гибкий шланг из полимерной трубки с толстыми стенками, с таким диаметром, как и наружный диаметр трубы из нержавейки;
• трос из стали с заделанными концами, размером на 50 мм больше, чем сам рукав;
• отрезки резиновый трубы, 50 мм 2 шт. Можно взять из велокамеры.

Принцип работы вибратора на основе дрели – преобразование вращения вала в вибрацию. Добиться этого эффекта можно за счет насадки, у которой смещен центр тяжести. Она помещена в запаянную гильзу трубы из нержавейки. В качестве насадки внутри служит круглый стержень из стали.

Совет! Чем больше длина стержня, тем сильнее вибрация.

К этому стержню приваривается утяжелитель, который и служит элементом для смещения центра тяжести. Он делается из квадратного стержня, который приваривается на самом конце круглого стержня. Чтобы смесь из бетона не попадала на эти стержни, их обязательно помещают в толстостенный гибкий шланг. Он обеспечит хорошую гидроизоляцию и защитит содержимое от агрессивной среды бетона. Насадкой или вибратором будет гильза из нержавейки (лучше из стали). Ее конец нужно заварить металлической крышкой, конусной или сферической, чтобы бетон также не попадал внутрь устройства. С противоположенного конца трубы ставят втулку и подшипник с внутренним стержнем. Длина самого стержня такая, что при вращательном движении он ударяется о стенки трубы, создавая вибрацию.

Вся готовая конструкция должна хорошо входить в дрель, чтобы вал свободно и без препятствий мог вращаться. Одна сторона закрывается крышкой из металла, чтобы внутрь прибора не попадала бетонная смесь, а также фиксировалась внешняя обойма опорного подшипника. В торце самого вала, который выступает с другой стороны корпуса, ровно в центре на 15 мм делается отверстие, диаметр которого равен диаметру троса гибкого вала. Для зажатия конца троса, от края отступается 5 мм и сверлится дополнительное отверстие, перпендикулярное осевому. В нем нужно нарезать резьбу, чтобы вкрутить винт, зажимающий трос.

После его крепления наденьте защитный рукав. Для большей герметичности на место стыка рукава с корпусом наденьте отрезок из камеры для велосипеда, 50 мм длинной. Ваша задача – защитить механизм от попадания бетона внутрь. В конце отрезок троса, который выступает из рукава, зажмите в патроне дрели. Теперь можно приступать к работе. Ваш вибратор для бетона готов. Он работает от обычной розетки на 220 Вт, достаточно воткнуть вилку от дрели в розетку. Вот как он будет выглядеть.

Бетонный вибратор из перфоратора

Еще один простой строительный вибратор, работающий от 220 Вт – перфораторный. Сделать его гораздо проще и быстрее. В данном случае, работа вибратора для бетона из обычного перфоратора заключается не во вращении, а за счет ударной силы инструмента. Такой прием уплотнения бетона называется штыкованием. Учтите, что мощность перфоратора, работающего от сети 220 Вт, должна быть не меньше 1,5 кВт.

Для изготовления такого вибратора для бетона на 220 Вт, вы должны иметь:

• строительный перфоратор, мощностью от 1,5 кВт, для бесперебойной работы перфоратора в растворе и его перегрева;
• кусок арматуры или отрезок стержня из металла, который и будет выполнять поступательные движения;
• толстая пластина из металла большого диаметра;
• сварочный аппарат.

Итак, для начала разберемся со стержнем или арматурой. Его длина должна быть такой, чтобы работать при максимальной глубине слоя из бетона. Свободным концом он должен доставать до самого дна. Выбрав длину, остается только обработать один конец так, чтобы он входил в патрон перфоратора и зажимался там. Второй конец присоединяется к толстой металлической пластине, Ø50–70 мм, ровно по центру. Вот и все, все довольно просто и банально. Такая «нога» зажимается в перфораторе, после чего можно приступать к уплотнению бетона.

При этом можно выполнять комбинированные действия: уплотнять сам бетон, а также воздействовать на конструкцию опалубки, не разрушая ее. Стенки будут вибрировать, уплотняя бетон и выгоняя из него воздух. Такой вибратор запускается от розетки и хорошо справляется с поставленной задачей. Вот так вот, своими руками вы можете самостоятельно сделать свой вибратор для бетона.

bouw.ru

Делаем вибратор на перфоратор своими руками

Во время строительства необходимо фундамент и само строение сделать прочными и надежными. Вибратор – это обязательная часть осуществления процесса, при котором конструкция избавляется от излишков частиц воздуха, делая ближе друг к другу частицы смеси. Вовсе не обязательно тратиться на специальные насадки – мы расскажем, как сделать оборудование своими руками из подручных материалов.

Что такое вибратор для бетона

Данный инструмент обеспечивает прочность и надежность бетонного слоя во время процесса строительства монолитных строений. Благодаря наличию высокой вибрационной силы, бетон перемешивается в хаотичном порядке, в результате чего лишний воздух выходит. Вибраторы бывают трех видов:

• Погружные – полностью погружается в слой бетона, доставая до дна.
• Наружные – крепятся к любому опорному объекту, который соприкасается с бетонным слоем, в результате чего осуществляется поверхностное перемешивание.
• В виде пресса с вибрацией – удобны для работы с потолками, углами, углублениями, полом, поскольку не только избавляют бетон от воздуха, но и уплотняют его.

Вибронасадка для бетона на перфоратор

Прежде всего необходимо приобрести низкой мощности перфоратор с наличием ударной функции, поскольку именно в этом режиме он будет работать постоянно. В качестве основной детали выбирается пика, а функцию опоры выполняет опалубок. Для скрепления обоих элементов используется обычная стальная шайба, подходящая по диаметру.

Применяется данный инструмент в качестве глубинного вибратора, который время от времени осуществляет штыковку бетона. Благодаря большой вибрационной силе, выполнить большой объем работы за краткий отрезок времени – более, нежели реально!

Примечание: длина штыка должна соответствовать толщине бетонного слоя.

Делаем вибратор своими руками

Для того чтобы самостоятельно сделать данный инструмент, потребуются следующие материалы:

• Электроинструмент (перфоратор или ударная дрель).
• Стальная труба с диаметром 5 сантиметром и более, а длиной от 0,5 метра.
• Стальной стержень с длиной, превышающей параметры трубы, имея при этом диаметр от 2 сантиметров.
• Отрезок стержня произвольной формы в виде прямоугольника.
• Пара подшипников, которые удобно расположены и крепятся во внутренней части стержня.
• Прочная втулка, которая могла бы создать герметизацию.
• Трос для чистки канализации.
• Изоляция, выполняющая функцию защиты внешней оболочки.
• Хомуты, которые будут сжимать трубу.

Рабочим элементом в конструкции будет стержень, одному концу которого необходимо придать шестигранную форму, если в дальнейшем будет применяться дрель. В случае выбора перфоратора стоит к этой части приварить хвостовик, при этом шов должен быть прочным и герметичным. Затем ко второй стороне приваривается прямоугольный стержень.

Созданное устройство с помощью молотка помещают внутрь подшипников, затем сверху надевают стальную трубу. Хомутами необходимо стянуть концы самодельной насадки. Для надежности крепят втулку на стержне, предварительно в ней просверлив дырку подходящего диаметра – под трос. С помощью гаек и граверных болтов протяните трос через отверстие и сверху наденьте обычный шланг.

Важно знать: во время выполнения сварочных работ следите за качеством швов, поскольку бетон дает большую нагрузку во время рабочего процесса.

Заключение

Вибратор для бетона – необходимое приспособление для работы любого строителя. Оно значительно упрощает процесс стройки, делает сооружение прочным и надежным, благодаря чему даже спустя десятилетия монолит стен и фундамента любого сооружения не будет подвергаться разрушению.



pro-instrument.com

Глубинный вибратор для бетона своими руками

Бетон является одним из основных материалов, применяемых в различных сферах промышленного, гражданского или военного строительства. Глубинный вибратор используется для удаления возникающих воздушных прослоек в растворе. Даже если под рукой нет заводского инструмента, такой вибратор вполне по силам собрать самостоятельно, с помощью подручных материалов.

Глубинный вибратор: описание, сфера применения, устройство

Глубинные вибраторы для цементного раствора представляют собой специфическое оборудование для проведения строительных работ, связанных с уплотнением различных конструкций из бетона или ЖБК. Такие устройства существенно повышают качество раствора, облегчает строительство монолитных сооружений, снижает текущие расходы и сроки возведения здания.

Описание устройства

При заливке бетоном фундамента, в независимости от выбранного способа, он насыщается большим количеством воздуха и этот процесс ещё больше усиливается, если раствор достаточно сухой. Внутри основания остаётся много пустот, которые существенно влияют на прочностные характеристики фундамента и срок его службы. Раньше использовали метод ручного «штыкования», но он недостаточно эффективен. Электрический вибратор создаёт колебания высокой частоты, которые помогают цементной смеси «избавиться» от лишнего воздуха и влажности.

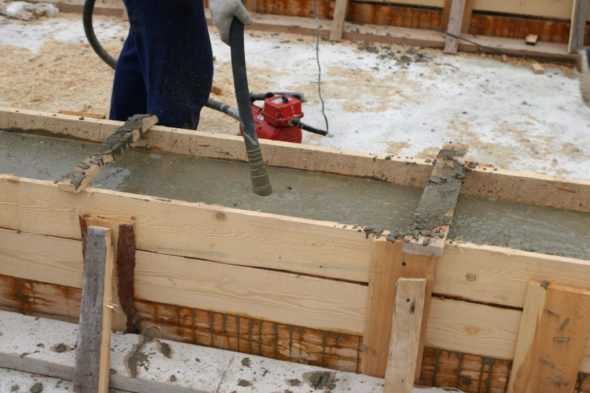

Глубинный вибратор помогает удалить из бетонного раствора лишний воздух и влагу

Бетон приобретает однородную консистенцию, текучесть, и полностью заполняет собой всю форму, не давая образовываться пустотам, влияющим на прочностные характеристики всей конструкции здания в будущем.

Принцип работы вибратора состоит в разрушении адгезии между мельчайшими элементами бетонного раствора, в процессе чего пустоты и пузырьки воздуха полностью удаляются.

Но не стоит забывать о неминуемой усадке бетона во время его затвердевания, что может привести к появлению опасных для сооружения трещин.

Даже низкокачественный бетон после обработки вибратором приобретает необходимую степень густоты и текучести.

Вибратор для бетона может быть оборудован насадками различного диаметра

Вибраторы по методу передачи колебаний могут быть:

• глубинные — для создания уплотнения раствора рабочую часть устройства опускают в бетон, вылитый из бетономешалки в опалубку;
• вибропрессы — используются для устройства полов и межкомнатных перекрытий;
• вибропрессы для наружных работ — устанавливаются на опалубке ЖБ сооружений вертикальных конструкций.

  По методу передачи колебаний вибраторы бывают глубинными, наружными и поверхностными

Область применения глубинного вибратора

Такие устройства используются в различных сферах строительства для монтажа, литья и возведения конструкций из бетона и армированного железобетона. Также с его помощью производится заливка ленточных, столбчатых, свайных, винтовых, плитных, малозаглубленных фундаментов, а также монолитных колонн и плит перекрытий.

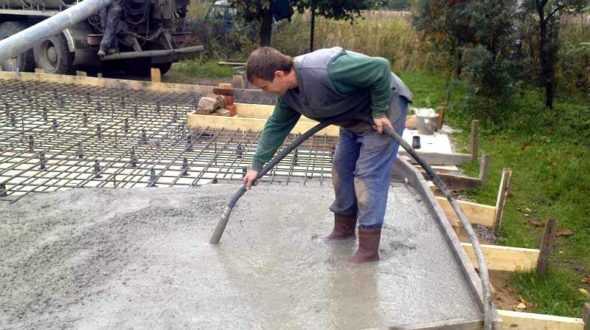

При работе глубинный вибратор не должен касаться ни опалубки, ни арматурного каркаса

Конструкция устройства

Глубинный вибратор в своей конструкции имеет три основных части:

• привод, который приводит в действие виброустройство;
• гибкий вал с защитной прокладкой из прочной резины;
• наконечник, представляющий собой вибрационную булаву.

Работа вибратора осуществляется таким образом: вибронасадка создаёт определённые колебания в растворе жидкого бетона. Масса плавно растекается по установленной форме, создавая однородную монолитную поверхность. Благодаря поступательным движениям устройства воздушные пузырьки исчезают и удаляются пустоты, заполненные водой. В результате повышается степень морозоустойчивости и водонепроницаемости всей конструкции. Улучшается адгезия металлической арматуры с застывшим бетоном.

Характеристики вибратора:

1. Электродвигатель вибратора может иметь мощность от 1 кВт и более с одно или трехфазным питанием.
2. Гнущийся передаточный вал варьируется длиной от 1 до 7 метров.
3. На концах предусмотрены прочные резиновые элементы между креплением электродвигателя и вибронаконечником.
4. Рабочая виброчасть устройства может иметь цилиндрическую форму или сужаться книзу. Первую используют при стандартной густоте раствора, а вторую при повышенной.
5. В комплектации инструмента может быть несколько вибронасадок, булавы Ø 25–80 мм и два или три штыка.
6. Конструкция устройства состоит из корпуса, выполненного из отрезка нержавеющей трубы, в которой на подшипниках роликового типа установлен металлический вал со смещённым центром тяжести. Во время вращения прибор создаёт вибрационные колебания необходимой частоты, которая зависит от числа оборотов мотора.
7. Погружные вибраторы делают от 10 000 до 20 000 об/мин.
8. Сверху вал защищён водонепроницаемой плёнкой из полимерного материала.

Небольшой вес вибратора позволяет работать с ним одному человеку. Но если вал имеет длину более полутора метров, то к работе привлекаются два мастера.

Диаметр наконечника-булавы подбирают в зависимости от плотности укладки арматуры

Преимущества глубинных вибраторов:

1. Способны уплотнять бетон, в котором содержится большой процент воды. Это позволяет увеличить прочность раствора, повысить его водонепроницаемость и устойчивость к отрицательным температурам.
2. Улучшают адгезию бетона с арматурой и обеспечивают плотное прилегание её в районе швов.
3. Классический инструмент выдаёт вибрационные колебания с частотой от 12 до 20 тысяч об/мин.
4. Портативные переносные вибраторы отличаются гибким валом и имеют коллекторный электрический привод. Обладают невысокой ценой, но минимальным ресурсом для обеспечения большого объёма работы.
5. Высокочастотные вибраторы являются наиболее производительными и выдают особенные вибрационные колебания.

Сборка вибратора своими руками из дрели

Если вам необходим глубинный вибратор, то его можно собрать просто из электрической дрели.

Прежде чем изготавливать самодельный вибратор для бетона, необходимо понять, на чем основан принцип действия приспособления

Обыкновенную дрель можно найти практически в каждом доме. Основной движущей силой такого устройства будет превращение вращательного движения в колебательное.

Главной движущей силой устройства будет самая обыкновенная дрель

Выбор материала для сборки вибратора

Для сборки такого устройства из дрели подойдёт любой инструмент мощностью 1 кВт и более. Понадобится насадка с эксцентриком и прочный наконечник из нержавейки. Кроме этого, в наличии должны быть:

• трубка из нержавейки длиной 55 см и Ø 4 см;
• металлический стержень Ø 15 мм;
• отрезок металлического стержня прямоугольной формы;
• два качественных подшипника и втулка;
• гнущийся армированный шланг с гидроизоляцией или резиновая прочная трубка;
• внутренний стержень для трубки (можно взять тросик спидометра).

  Масса эксцентрика создает силу, которая заставляет насадку колебаться с определенной частотой

Инструменты для сборки

Для сборки вибратора надо иметь набор таких инструментов:

• набор свёрл по металлу;
• электро или газосварка;
• ножовка;
• стержень прямоугольного сечения.

Этапы изготовления глубинного вибратора

Сборка конструкции проводится в следующем порядке:

1. Подбираем нержавеющую трубку из стали длиной около 40–60 см и Ø 3–4 см. Для устройства внутреннего стержня надо взять металлический прут Ø 12–15 мм. Он будет сдвигать всю систему механизма в определённую сторону и обеспечивать вибрационные колебания. Так как бетон является очень агрессивной средой, то нержавеющая сталь — это единственный подходящий металл для изготовления вибратора.

   Для изготовления внутренней оси используется металлический стержень

2. Изготавливаем центральную деталь и подготавливаем металлическую трубку, а затем совмещаем их между собой. Предварительно на одном конце стержня насквозь сверлим отверстие, посредством которого будем прикреплять привод к прибору.

   Подшипники позволят центральной детали свободно вращаться

3. Чтобы сердечник мог легко и свободно «ходить» без трения, надо взять несколько качественных подшипников, в середину которых будет устанавливаться округлая часть конца стержня. Затем его надо продеть внутрь трубки, и с двух сторон до упора забить подшипники.

   Подшипники должны устанавливаться только высокого качества

4. Если с боку носовой части конец стержня слишком выдаётся вперёд, то его надо обрезать до длины 5 или 10 мм. Также подшипники надо с двух сторон надёжно защитить металлической самодельной крышкой от проникновения в них пыли и грязи, иначе устройство перестанет вращаться и эксплуатировать его будет невозможно. Подшипники должны быть качественными, так как на них приходится самая большая нагрузка вибратора.
5. На второй конец гибкого стержня надеваем втулку, которая будет плотно закрывать вращательный элемент вибратора.

   Качество защиты влияет на долговечность работы вибратора

6. Готовим трубку из толстой резины или гнущегося пластика и подвижный стержень для сборки внутреннего устройства, который может свободно гнуться. Из этих элементов делаем эксцентричный вал, который предназначен для соединения электродрели с насадкой, создающей виброколебания.

   Чтобы облегчить работу, можно воспользоваться тросиком от спидометра автомобиля

7. На вал надеваем трубку так, чтобы с двух его сторон осталось снаружи 4–5 см запаса. При вращательном движении стержня создаётся определённая вибрация, которая и необходима для работы всего устройства.
8. Далее с одной стороны вдеваем в стержень специальную втулку. Упираем в стержень сердечника, где делали отверстие и соединяем их воедино. Набиваем втулку так, чтобы она плотно уткнулась в подшипник и хорошо скрыла соединительный «шов».
9. Затем на втулку натягиваем шланг и крепим его плотно хомутом, а также делаем из какого-нибудь плотного материала защитный чехол для наконечника.

   Шланг должен быть плотно защищён хомутом

10. Получился вибратор для бетона, сделанный из дрели.

Электрическая дрель — оптимальный инструмент, если нужно сделать погружной бетонный вибратор

Видео: как сделать в домашних условиях глубинный вибратор из дрели

Вибратор своими руками из перфоратора

Такое устройство из перфоратора сделать намного проще. И для этого нужен будет только: сам инструмент, кусок стержня из железа и толстая круглая пластинка.

Мощность инструмента должна быть не меньше 1,5 кВт. Тогда он не будет перегреваться во время работы длительное время. Длина гнущегося стержня должна быть такой, чтобы он упирался в дно опалубки, куда залит бетонный раствор.

1. Одну сторону насадки мы обрабатываем под хвостовую часть, которую можно будет зажать в патрон перфоратора. А ко второму привариваем пластину из металла около 50–70 мм в диаметре.

   Из строительного перфоратора можно изготовить самую простую конструкцию вибратора для бетона

2. Такое устройство пики будет обеспечивать совместное действие вибрации рабочей части инструмента с ударным моментом на саму опалубку, без её разрушения. В процессе вибрации стенок опалубки существенно увеличивается эффективность удаления воздушных масс из цементного раствора. Такая работа осуществляется по методу «штыкования с отбоем» по всей поверхности уплотняемого элемента сооружения. Каждая точка опалубки может обрабатываться в течение 3 минут. Глубинный вибратор из перфоратора отлично подходит для строительных работ в ударном режиме, если будет воздействовать на элементы опалубки снаружи.

   При использовании глубинного вибратора на основе перфоратора бетонная смесь распределяется максимально равномерно

Видео: глубинный вибратор из перфоратора в домашних условиях

На заметку мастерам — умельцам

При уплотнении бетона глубинным вибратором нужно придерживаться соответствующих рекомендаций.

1. В свежезалитом растворе может быть около 50% воздуха. Процентное соотношение зависит от марки цемента и степени его подвижности. От этих пустот надо избавляться, применяя глубинный вибратор.
2. Вибратор на аккумуляторах должен доставать все места залитого фундамента, иначе оставшиеся пустоты в будущем принесут неприятности.
3. Помните, что прекращать заливать фундамент нельзя ни в коем случае, поэтому надо постоянно следить за работой вибратора, чтобы он не сломался в непредвиденный момент.
4. Во избежание формирования в растворе воздушных пустот фундамент надо заливать с маленькой высоты.
5. Наконечник устройства погружать в раствор рекомендуют только вертикально и не производить горизонтальных передвижений.
6. Надо всегда осуществлять контроль за расстоянием между точками погружения. Оно не должно превышать 10 размеров диаметра самого наконечника.
7. При заливке послойного фундамента наконечник должен погружаться в каждый предыдущий слой не меньше чем на десять сантиметров, чтобы обеспечить максимально прочное сцепление всех слоёв.
8. Если держать вибратор слишком долго в одной точке, то бетон может расслоиться. Время работы устройства от 5 до 15 секунд. Периодичность зависит от марки цемента и мощности виброустройства.
9. Рабочий наконечник не должен касаться стенок опалубки или конструкции из арматуры.
10. Вынимать наконечник надо аккуратно, производя медленные движения «вверх и вниз», чтобы уличный воздух не попал в место, где он находился.
11. Если пузырьки на всей поверхности бетона отсутствуют, то работа была произведена правильно.
12. Заводской вибратор нельзя включать «вхолостую», так как это испортит устройство и сократит срок его эксплуатации.

Другие варианты самостоятельно сделать вибратор в домашних условиях

Хотя изготовление из дрели или перфоратора является самым распространённым, есть и другие варианты сборки глубинного вибратора в домашних условиях. Достаточно подобрать соответствующий источник колебаний и приспособить к нему подходящий вибронаконечник.

Видео: глубинный вибратор из двигателя водяного насоса

Основным преимуществом бетонных вибраторов, сделанных из подручных инструментов, является то, что на прибор не приходится тратить деньги, а после окончания работы он демонтируется, и составные части можно использовать по их прямому назначению.

Видео: глубинный вибратор из триммера

Для того чтобы самостоятельно залить монолитный фундамент, отлично подойдёт вибратор из дрели или перфоратора, собранный в домашних условиях из подручных средств. Такой инструмент не подойдёт для больших масштабов строительства, но будет просто незаменимым в возведении конструкций для дачи или загородного дома. Надо отметить, что при длине устройства, которое будет превышать один метр, понадобится помощник для работы. Собирая вибратор дома, надо все стыки делать максимально надёжными, так как раствор бетона создаёт сильное давление на прибор и способен активно противодействовать вибрационным колебаниям.

Оцените статью: Поделитесь с друзьями!

postroika.biz
