Пошаговая инструкция по монтажу фундамента

Фундамент — это конструктивный элемент здания, который принимает на себя весь вес сооружения и распределяет эту нагрузку на грунт.

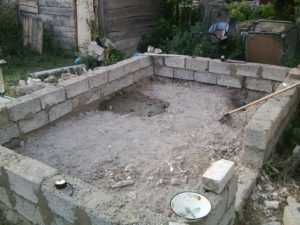

Ленточные фундаменты могут быть из блоков, монолитные или кирпичные.

Для того чтобы фундамент не выпирал, его необходимо закладывать ниже глубины промерзания грунта. А в тех случаях, когда возводятся деревянные сооружения, его делают мелкозаглубленным.

Для того чтобы фундамент был прочным и устойчивым, нужно придерживаться следующий условий:

  • исключить возможность попадания под него грунтовых вод;
  • осадку основания необходимо вложить в значения по нормативу;
  • при строительстве здания надо правильно рассчитать и применить более экономичные варианты;
  • при возведении сооружения нужно учитывать сдвиги, скольжение и нагрузку на него.

Для правильного выполнения фундамента нужно сделать его проект на бумаге.

Чтобы данные условия соблюсти, необходимо правильно все спроектировать, учитывая гидрогеологические и геологические характеристики района.

Процесс проектирования включает в себя следующее:

  • выбор материала и типа;
  • определение глубины основания;
  • определение размеров основания с учетом нагрузки и давления на фундамент и на почву;
  • расчет просадки;
  • определение устойчивости сооружения и так далее.

На сегодняшний день около 8% от всей стоимости многоэтажного дома приходится на стоимость.

Фундамент бывает столбчатый, плитный, свайный и ленточный. Каждый из этих видов, в свою очередь, делится на монолитный, сборный и сборно-монолитный. Фундамент, кроме бетонного, бывает каменным и деревянным. Тип зависит от многих факторов:

  • от типа почвы;
  • от уровня грунтовых вод;
  • сейсмичности района;
  • желания собственника.

Бетонные фундаменты возводят только при температуре больше 5-ти градусов, а если необходимо выполнять работы при более низкой температуре, то нужно использовать электропрогрев.

Ленточный

Ленточный фундамент является самым доступным и из-за этого самым распространенным.

Из всех существующих видов монолитных фундаментов самым распространенным является ленточный. Причина этому: небольшие расходы на материалы и простота возведения. В зависимости от того, какой грунт на участке, иногда делается столбчато-ленточный. Сделать ленточный фундамент своими руками довольно не сложно. После ознакомления с пошаговой инструкцией и проведения необходимых расчетов, любой владелец участка сможет построить такой.

Обычно такие фундаменты возводят на сухих непучинистых почвах. Прекрасно подходит такой вид при строительстве дома с подвалом, цокольным этажом или подпольем.

Фундамент мелкого заложения будет актуален при постройке легких зданий и сооружений.

Ленточный фундамент хорошо подходит при постройке бани. В таком случае возводится фундамент мелкого заложения. Фундаменты глубокого заложения делать не совсем рационально, так как их строительство довольно дорогой и трудоемкий процесс. После того как разработан проект будущего дома, бани, гаража либо другого сооружения, можно приступить к работе.

Перед началом работ желательно взять пробу почвы, чтобы узнать имеется ли в почве песчаная подушка или нет. Еще необходимо установить уровень залегания грунтовых вод, так как от этого зависит глубина. Для этого выполняют следующее:

Сначала определяется глубина заложения основания, которая зависит от:

  • архитектурного решения;
  • типа возводимого здания;
  • наличия подземных коммуникаций;
  • наличия подвала;
  • типа почвы;
  • уровня залегания грунтовых вод;
  • ландшафта местности;
  • глубины промерзания грунта;
  • типа и характера нагрузок, воздействующих на фундамент;
  • сейсмичности района.

Затем определяется размер с учетом вертикальной нагрузки на него. Для этого необходимо рассчитать давление на основание, которое можно найти, поделив вертикальную нагрузку на предполагаемую площадь. Полученный результат сравнивается с нормативом.

Далее нужно рассчитать прочность используемого материла путем определения толщины подушки основания и произвести расчет глубинного уплотнения и песчаной подушки.

После этого необходимо рассчитать среднюю, абсолютную, относительную и окончательную осадку основания, а также осадку оснований, которые расположены близко друг от друга.

Последним, что выполняется перед началом строительных работ — это расчет устойчивости фундамента и его возможной деформации. Еще нужно произвести расчеты на наклон фундамента и на его сдвиг.

Возведение конструкции

Инструкция по устройству ленточного фундамента включает в себя несколько основных этапов:

  1. Разметка.

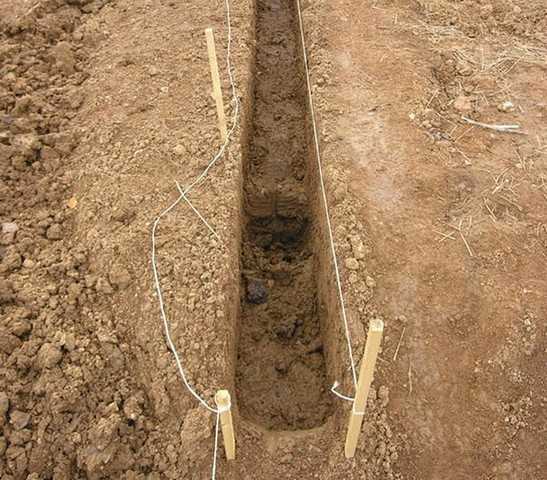

  2. Рытье траншеи.
  3. Установка опалубки и устройство песчаной подушки.
  4. Армирование.
  5. Устройство вентиляции и проведение коммуникаций.
  6. Гидроизоляция.
  7. Заливка бетона.

Для возведения ленточного фундамента понадобятся следующие инструменты:

  • бетономешалка;
  • дрель;
  • отрезная машинка;
  • вибротрамбовка;
  • молоток;
  • кувалда весом до 5 кг;
  • пассатижи;
  • нивелир или водяной уровень;
  • угломер;
  • рулетка;
  • уровень;
  • разметочный шнур или леска;
  • арматура.

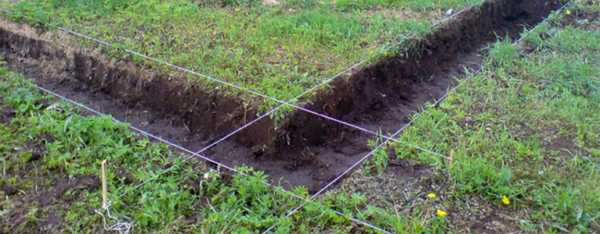

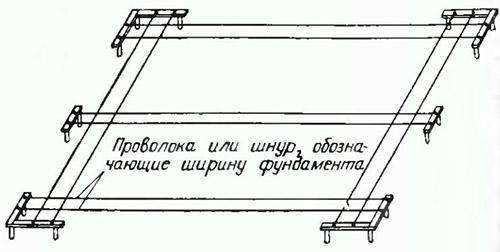

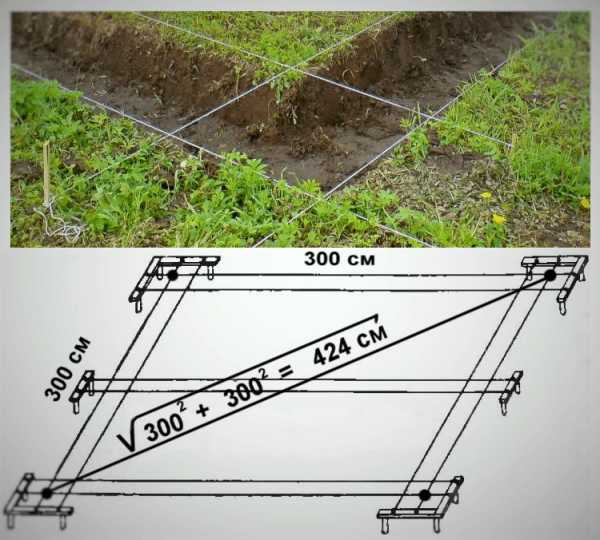

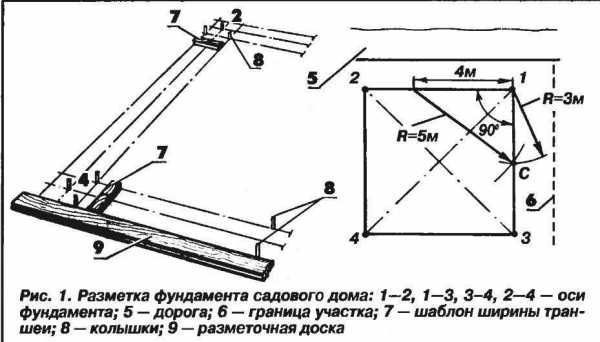

Разметка

Перед тем как приступать к строительству фундамента, нужно сделать его разметку.

Строительство фундамента, как и любое другое строительство, начинают с подготовительных работ. Со строительной площадки убирается весь мусор, лишние деревья и кустарники. Траву и сорняки выкашивают. Поверхность земли выравнивают при помощи специальной техники либо вручную.

Делая разметки участка нужно помнить о том, что здание должно находиться не дальше, чем на 3 м от соседних участков.

Делать разметку можно как по размерам стен основания, так и на несколько сантиметров шире, чтобы было удобнее копать.

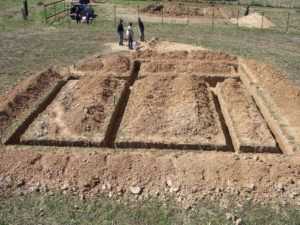

С начала выполнения работ делается разметка будущей постройки. Чтобы проверить правильность расчетов разметки, измеряют диагонали: если они равны, то подсчеты верны. Обычно ленточный фундамент делается шириной 400 мм. Для этого необходимо отчертить периметр и забить по углам арматуру и с помощью угломера или лазерной рулетки проверить насколько углы прямые. Затем по всему периметру на арматуру нужно натянуть леску или прочный шнур. Таким же образом надо сделать и внутреннюю разметку, отступив 400 мм. Прежде чем сделать ленточный фундамент необходимо хорошо изучить все перепады участка и начать отсчет для рытья котлована с самой низкой точки. Это поможет исключить разницу в высоте.

По глубине котлован должен быть 400 мм.

Важным является то, что дно должно быть ровным по отношению к уровню воды (проверяют это водяным уровнем либо инженерным нивелиром).

Если это не сделать, то из-за разной высоты подземной части конструкция при эксплуатации может неравномерно просаживаться.

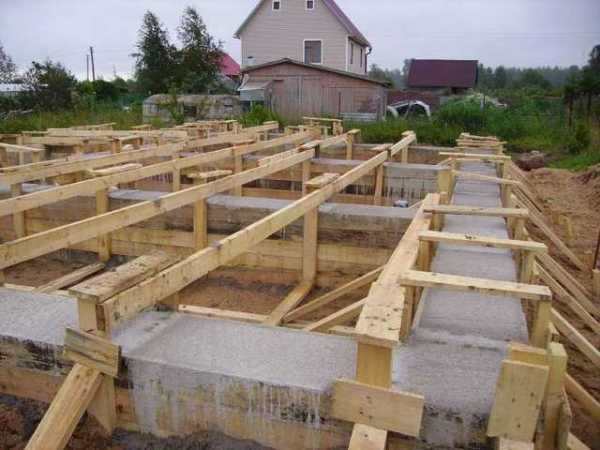

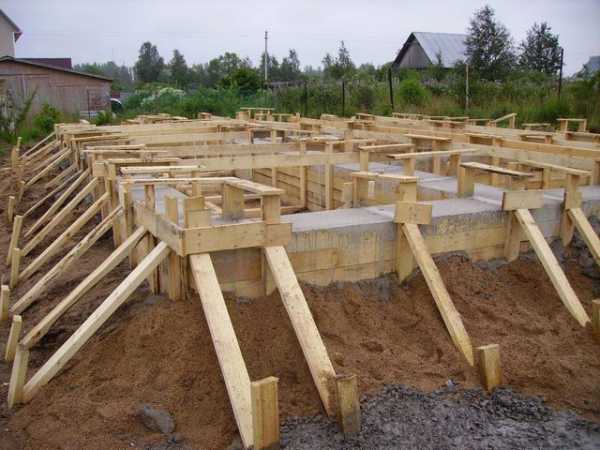

Установка опалубки

После того, как котлован вырыт, начинают устройство песчаной подушки. Песчаная подушка нужна для смягчения и распределения по всей площади основания будущей нагрузки. Для нее лучше всего подходит дробленый или речной песок. Толщину подушки необходимо делать не меньше 15 см. Для того чтобы проверить ровность подушки, используется водяной уровень.

После того как песок засыпан, его обильно поливают водой и трамбуют вручную или вибротрамбовкой.

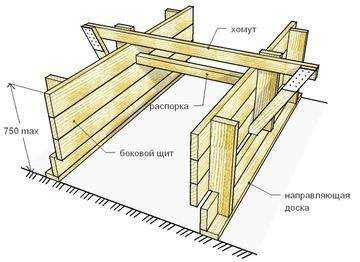

Возводя опалубку можно использовать подручные материалы в виде досок, фанеры, кусков металлочерепицы. Устройство опалубки для ленточного фундамента производят на ровной площадке.

Основным правилом при устройстве опалубки является то, что опалубка сбивается изнутри, а гвозди забиваются снаружи. Благодаря этому поверхность получается более ровной, а демонтаж опалубки легким. Для того чтобы убедиться , что опалубка установлена выше предполагаемого уровня заливки бетоном, нужно поставить снаружи метку и снова по периметру натянуть леску.

Стенки траншеи обшивают рубероидом, который крепится с помощью шиферных гвоздей или обмазывают цементным или глиняным раствором. Это делается для того, чтобы исключить уход воды из смеси бетона в грунт.

Для того чтобы исключить протекание бетонного раствора, нужно стараться не оставлять щели между соединенными щитами, которые с помощью шурупов прижимаются друг к другу и закрепляются колышками по стенкам опалубки сверху и снизу. На щиты необходимо поставить как можно больше распорок, потому как раствор достаточно тяжелый, и поэтому нагрузка на стенки опалубки довольно велика. Заливку бетонным раствором нужно делать меньше, чем высота опалубки.

После возведения опалубки можно приступать к армированию.

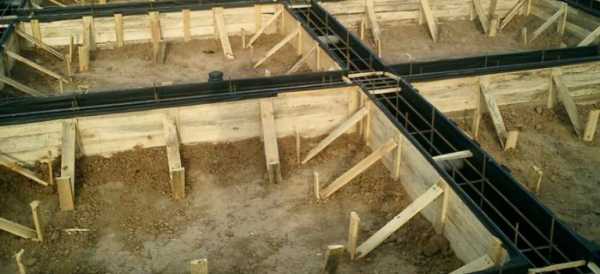

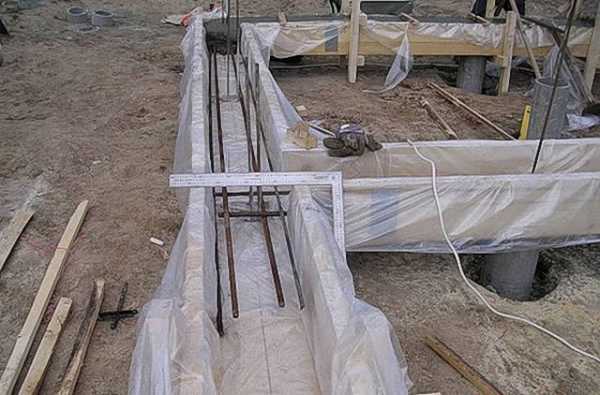

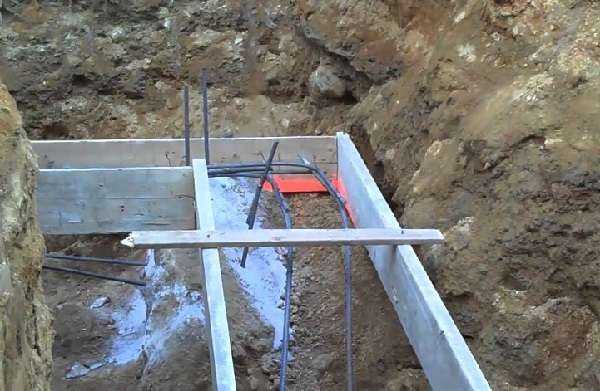

Армирование

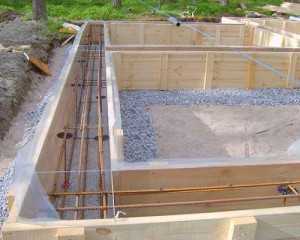

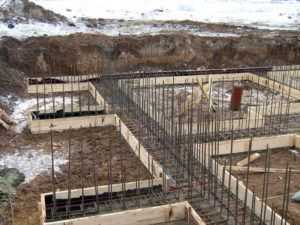

По всей длине фундамента устанавливается арматурная сетка.

Для того чтобы доски остались сухими и чистыми во время бетонирования, нужно с внутренней стороны опалубки к доскам при помощи степлера, прикрепить пергамин. Этот материал нужно расположить на 10 см ниже уровня земли, чтобы вода не смогла проникнуть под него. Верхний уровень заливки раствора должен быть ровным, для этого на внутреннюю стенку опалубки необходимо натянуть леску.

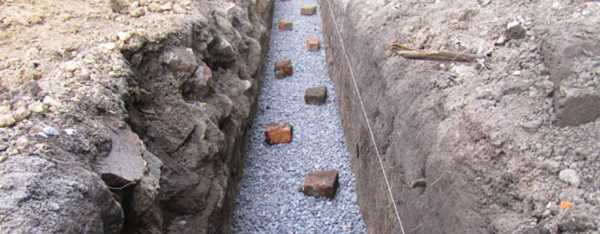

На дно траншеи толщиной 50 мм надо положить обломки кирпича, а сверху кладется арматурная сетка, имеющая отступ от каждого края по 30-50 мм. Таким образом, арматурная решетка полностью погрузится в бетон.

Далее необходимо перейти к упрочнению.

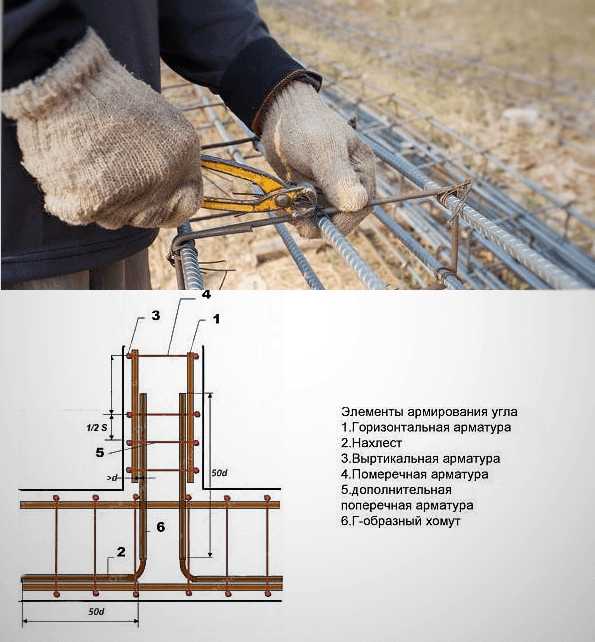

Каркас делается с помощью арматуры сечением от 1 до 1,5 см так, чтобы получились ячейки сетки. Для этого необходимо сделать следующее:

  • на дно котлована, который засыпан обломками кирпича, на расстоянии 50 мм от стен опалубки, нужно в 2 ряда уложить цельные арматурные прутья. Арматура должна быть цельной, так как чем больше соединений при использовании не цельных прутьев, тем неустойчивее получится каркас фундамента. Затем при помощи сварки по толщине фундамента на расстоянии друг от друга в 0,4 м нужно присоединить горизонтальные перемычки, соблюдая при этом отступы от стен опалубки по 50 мм;
  • далее к углу каждой ячейки необходимо прикрепить арматурные прутья, отступив по 50 мм от верха и дна фундамента;
  • затем к концам вертикальных прутьев арматуры надо присоединить горизонтальные.

Каркас, который сделан с помощью сварки, будет крепче того, который связан проволокой. Однако есть и минус такого способа соединения арматурной сетки: при сильном сдвиге основания сварка может треснуть, зато каркас, который связан проволокой, будет служить пружиной для фундамента.

Устройство вентиляции

Для выполнения вентиляции фундамента используется асбестоцементная труба.

В цоколе дома необходимо обязательно организовать вентиляцию. Делают ее из асбестоцементной трубы сечением 10 см, которая с помощью вязальной проволоки привязывается к арматуре на одном уровне со стенами опалубки. Перед тем как трубу привязать к арматуре ее заполняют песком, чтобы при заливке в нее не попал бетонный раствор.

В конце строительства на вентиляционных отверстиях делаются заглушки, которые в зависимости от погодных условий можно открывать или закрывать.

Для проведения водопровода и канализации в фундаменте оставляются отверстия для отвода труб из дома. Отверстия для вывода коммуникаций делаются почти так же, как отверстия для вентиляции, только ниже уровня земли. Трубы с уходящими в почву концами прикрепляются к арматурной сетке. Связано это с глубиной промерзания грунта. Для того чтобы трубы водопровода и канализации не замерзали в зимний период, их зарывают на глубину не менее, чем на 1,5 м. Затем, когда работы будут окончены, заглушки под коммуникации отрываются и через полученные отверстия проводятся коммуникации в дом.

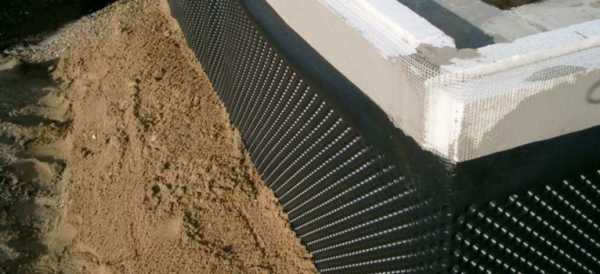

Гидроизоляция основания

Перед заливкой нужно сделать гидроизоляцию, так как попадающие внутрь фундамента подземные воды, могут со временем его разрушить. Существует два способа гидроизоляции, которые принципиально отличаются друг от друга.

Первый способ является самым распространенным, так как он очень прост в исполнении, однако и наименее эффективен при эксплуатации. На дно котлована укладывается рубероид, а когда ленточный фундамент зальется раствором и высохнет, его со всех сторон обкладывают листами рубероида и промазывают для надежности горячей смолой. Минус данного способа заключается в том, что года через 2-3 рубероид начнет отслаиваться и понадобится устройство новой гидроизоляции. Если ее не сделать, то ленточный фундамент может начать сыреть и разрушаться и на нем появится плесень и грибок.

Вторым, и самым эффективным способом, является использование при гидроизоляции гидроизоляционных материалов, например, пенетрона. Пенетрон — это глубоко проникающая смесь, создающая защитное покрытие фундамента и делающая бетон водонепроницаемым. Плюсом данного способа является то, что такое покрытие сохраняет постройку в течение всего срока эксплуатации. Делается такая гидроизоляция так: в бетонный раствор добавляется пенетрон, который предварительно необходимо развести, так как описано в инструкции, и перемешать его при помощи строительного миксера на стадии заливки бетона. После добавления данного материала в раствор, ленточный фундамент будет надежно защищен от грунтовых вод.

Заливка бетона

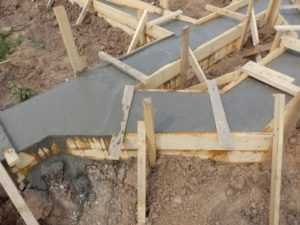

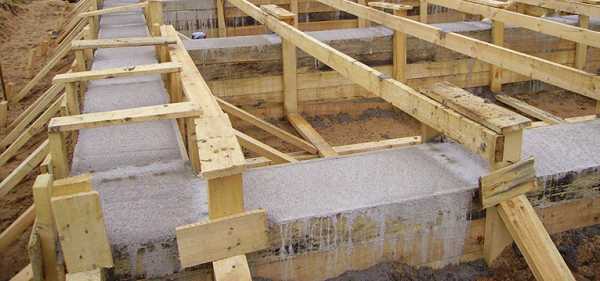

Сделав все необходимые работы, можно приступать к заливке бетонного раствора. Хороший ленточный фундамент получается из цемента марки 400 и желательно заводского. Для того чтобы правильно определить сколько нужно залить кубометров бетона, надо умножить толщину стен на высоту фундамента в метрах и на длину периметра всего фундамента с перегородками.

Бетон для заливки фундамента лучше изготавливать в больших количествах, чтобы стразу заливать больший периметр конструкций.

Перед тем как заливать бетон необходимо проверить его консистенцию, если раствор подсох, то в него можно добавить воды и перемешать. При заливке бетонной смеси нужно ее постоянно утрамбовывать. Это надо делать, чтобы не образовалось «воздушных карманов».

После того, как бетонная смесь залита, ее надо разровнять с помощью мастерка и обязательно в нескольких местах проткнуть бетон щупом или арматурой для того, чтобы выходил лишний воздух и снаружи необходимо простучать его деревянным молотком. Пока фундамент будет сохнуть, за ним надо ухаживать следующим образом:

  1. На ночь его необходимо укрывать на случай дождя.
  2. Днем бетон необходимо поливать водой во время жары и яркого солнца.
  3. Опалубка снимается не ранее, чем через месяц после того, как залит бетонный раствор.

Заключительным этапом будет обсыпка, уплотнение и выравнивание фундамента, а также уборка территории.

1pobetonu.ru

Ленточный фундамент своими руками - пошаговая инструкция, фото

Самый бюджетный вариант подготовить основание под свой собственный дом – это обустроить ленточный фундамент своими руками. Пошаговая инструкция, фото и схемы на этой странице помогут вам в этом.

И кстати, даже если вы не хотите делать ленточный фундамент своими руками, пошаговая инструкция, фото и схемы вам все равно пригодятся. Потому что лучший вариант – это когда заказчик знает, что должен делать его подрядчик.

Согласитесь, если вы не знаете всех этапов производства работ, как вы сможете контролировать правильность их исполнения строительной бригадой, которую вы наняли для обустройства фундамента под свой дом?

Вот то-то и оно. Никак. Поэтому в любом случае, заказываете ли вы обустройство фундамента бригаде или делаете ленточный фундамент своими руками, пошаговая инструкция, фото и схемы в любом случае должны быть изучены вами досконально и быть под рукой в любой момент производства фундаментных работ.

Почему именно ленточный фундамент?

Итак, почему мы выбираем именно ленточный фундамент? Потому что для относительно легкого частного дома – это идеальный бюджетный вариант. Сейчас адепты УШП или винтовых свай начнут возражать, что их варианты стоять почти столько же, но гораздо лучше.

Секундочку! Как каждому сезону – свой овощ, так и для каждого грунта – свой фундамент.

  • Если у вас слабые грунты, торф или верховое болото, то ничто лучше плиты не удержит ваш дом «на плаву».
  • Если под слабым грунтом есть хорошее основание, то здесь отлично подойдут винтовые сваи в качестве фундамента.
  • Ну а если у вас самый обычный легкий грунт, песок или супесь или даже суглинки, то к чему городить весь этот огород? Заливаете ленту и начинаете строить дом.

Второй момент. Если решили построить дом из относительно тяжелого материала – кирпича или керамзитобетона. Вот в этом случае только лента позволит вам относительно бюджетно наращивать прочность фундамента за счет увеличения его высота и толщины ленты.

Для всех остальных видов фундаментов этот процесс в бюджетном плане будет гораздо более болезненным.

Пошаговая инструкция возведения ленточного фундамента

Итак, начнем возведение ленточного фундамента своими руками. Здесь на отдельных этапах возможно привлечение строительной техники, а можно обойтись и парой лопат.

Выемка грунта под ленту. Производится на глубину, заложенную при проектировании фундамента. Естественно, весь плодородный слой складывается аккуратно в сторонке – он вам еще пригодится.

Песчаная подушка под ленту. Подсыпается на толщину, которая заложена при проектировании. Засыпка производится в 2-3 этапа с проливкой и трамбовкой. Трамбовать лучше механической трамбовкой – можно взять ее в аренду на 2-3 суток.

Установка опалубки под ленту. Можно делать по старинке, колотить опалубку из дюймовой доски, а потом после демонтажа использовать эти пиломатериалы повторно. А можно использовать снаружи в виде опалубки листы пеноплекса 50 мм, которые уже никуда не деваются и служат потом наружным утеплением ленточного фундамента.

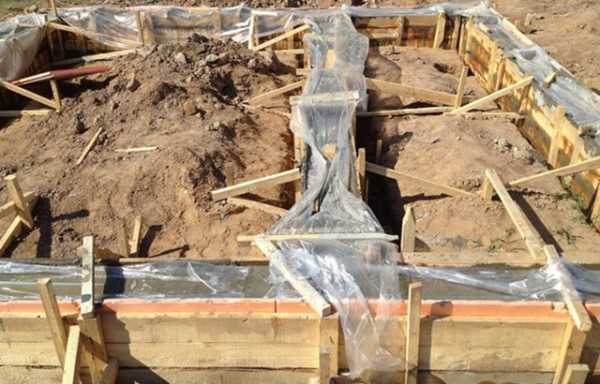

Укладка пленки на подушку. Делается для того, чтобы бетонное молочко не утекало в песчаную подушку. Можно формировать из пленки «корытце» с подъемом по краям. Пленку можно склеивать обычным скотчем или скреплять степлером.

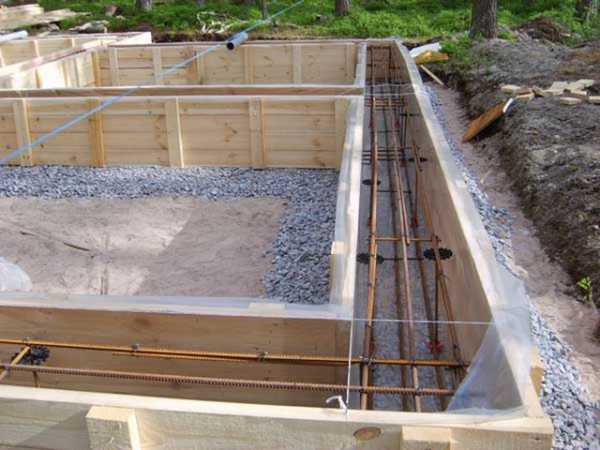

Вязка / сварка арматуры. На этом этапе мы вяжем или свариваем арматурный каркас для ленточного фундамента. Диаметр арматуры подбирается исходя из проекта. Варить или связывать арматуру вязальной проволокой? Сколько будут строиться дома, столько будут идти дискуссии на эту тему.

Заливка фундамента. Можно заливать фундамент вручную. Используя бетономешалку. Можно вызвать миксер с готовым бетоном и залить все за 1 день. Заводской бетон однородный, качественный и будет залит без слоев. Главное – хорошо вибрировать его на всю глубину. Использовать можно банальные куски арматуры для этого процесса.

В случае, если вы будете ставить на ленту каркасный или брусовый дом, на этом этапе в бетон внедряются закладные элементы – анкера, которые будут скреплять нижнюю обвязку стен и фундамент.

Выстаивание фундамента. Бетон затвердеет уже через 7 дней, а полную прочность наберет через 28 дней. Чтобы лента не трескалась при затвердевании бетона, нужно в жаркую погоду накрывать ее мешковиной и смачивать. Некоторые мастера накрывают ленту пленкой.

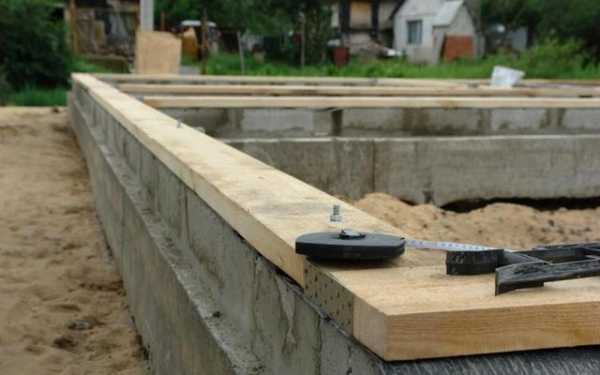

Демонтаж опалубки. Если у вас была опалубка из доски, то эту доску можно пусть в дальнейшем на любые черновые работы. У меня из этой доски сделан черновой потолок в доме.

Гидроизоляция ленты. Если у вас не был смонтирован пеноплекс в виде несъемной наружной опалубки, то сейчас самое время сделать гидроизоляцию ленты. Подойдут любые битумные материалы.

Обратная засыпка фундамента. После того, как сделана гидроизоляция ленточного фундамента, можно делать обратную засыпку пазух фундамента. Засыпать пазухи нужно непучинистым грунтом. Лучше всего для этих целей подходит песок.

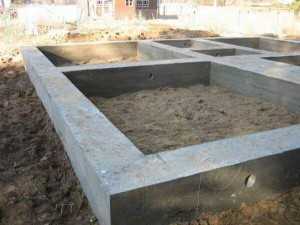

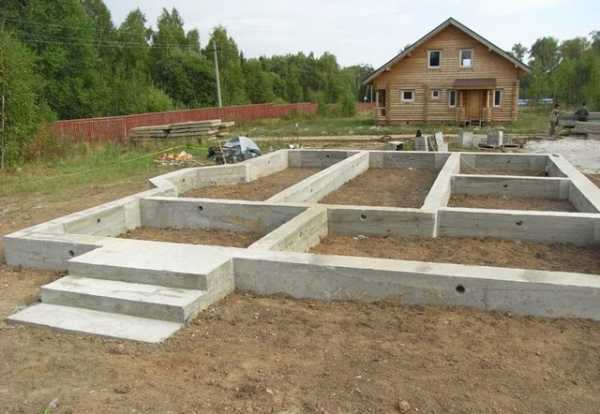

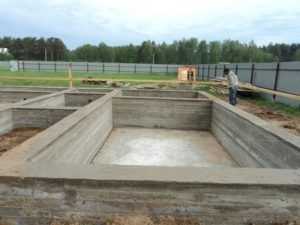

Вот в общем-то и все. Лента готова. Первые ряды кирпича можно выкладывать уже на 2-ю неделю после окончательной заливки. Прочность бетон еще всю не набрал, но уже достаточно затвердел, чтобы можно было выкладывать блок или кирпич.

Если вы делаете каркасный дом на ленточном фундаменте, то дождитесь набора бетоном прочности, и уже только тогда затягивайте гайки на анкерах, внедренных в бетон.

dom-data.ru

пошаговая инструкция + фото и видео

В этой статье вы сможете ознакомиться с пошаговой инструкцией с фотографиями и видео, которая поможет возвести ленточный фундамент своими руками.

При постройке частного дома почти всегда выбор останавливается на ленточном фундаменте, а многие непрофессиональные строители даже не знают других способов обустроить основание дома.

Такой фундамент пользуется заслуженной популярностью в силу надёжности, универсальности и относительной простоты изготовления, кроме того, это лучший способ при желании обустроить подвал. Но при всей кажущейся простоте ленточный фундамент достаточно требователен к технологии и грубые нарушения могут привести к тому, что через год-другой фундамент треснет, а дом – покосится, и вся работа пойдёт насмарку. Поэтому так важно заранее узнать, как сделать ленточный фундамент своими руками.

Виды ленточного фундамента

Прежде всего, нужно определиться, что ленточными называют несколько видов фундаментов, которые объединяет замкнутый контур железобетонной «ленты» под основными стенами будущего здания. По составу бывает:

  1. монолитный;

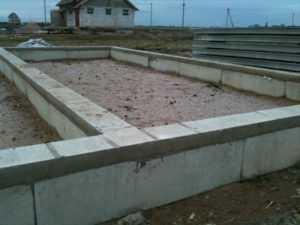

  2. блочный.

Первый состоит из залитого в траншею или котлован на готовую опалубку бетона, второй строится из специальных блоков ФБС, скрепляющихся раствором.

Для разных строений и грунтов фундамент можно зарывать на разную глубину, различают:

  1. мелкозаглубленный;
  2. заглубленный

Мелкозаглубленный ленточный фундамент (МЗЛФ), как видно из названия, залегает на небольшой глубине. Это накладывает ограничения на вес строения над ним, это может быть:

  • деревянный дом;
  • газобетонный или пенобетонный дом;
  • каркасный дом;
  • монолит с несъёмной опалубкой;
  • небольшое каменное сооружение – сарай или баня.

На МЗЛФ строят обычно одноэтажные, в редких случаях – двухэтажные строения.

Заглубленный фундамент опирается на прочные глубинные слои, до которых не добирается мороз зимой. Эти плотные слои грунта не расширяются из-за замерзающей влаги и не меняют своего объёма между временами года.

Стандартная лента фундамента составляет 40-50 сантиметров в ширину и от 0,6 до 2 метров вниз, однако глубина может сильно варьироваться в разных климатических зонах и почвах.

Ленточный фундамент: плюсы и минусы

Популярность ленточного фундамента в нашей стране легко объясняется его ключевыми преимуществами, вот они:

  • простой для частного строительства;
  • позволяет сделать подвал;
  • готов к высокой нагрузке.

Однако присутствуют и ряд минусов у этой технологии, из-за которой застройщики переключают своё внимание на менее популярные свайные или плитные фундаменты:

  • продолжительность работ – после заливки, вы будете ждать его засыхания около месяца;
  • частая потребность в технике и дополнительных рабочих руках.

Как правильно сделать ленточный фундамент

Процесс разделен на несколько шагов, каждый из которых определяет качество и надёжность дальнейшего строительства. Рассмотрим все этапы подробнее.

Расчёты и разметка

Выбор ленточного фундамента хотя и удачен в подавляющем большинстве случаев, но требует геологического уточнения. Его нежелательно строить на грунте с высокой пучинистостью. И чтобы определиться, подходит ли участку ленточный фундамент и какой глубины его делать, лучше всего обратиться к профессиональным геологам, которые сделают анализ грунта и вынесут решение. При обнаружении неглубоко залегающих грунтовых вод также стоит подумать об организации дренажа, чтобы фундамент не подмывало.

Окончательно определившись с типом фундамента, необходимо разметить его контуры на участке. Делается это с использованием подручных средств – колышков из дерева или арматуры и направляющих – верёвки, лески, нити. Очерчиваются контуры внешних и внутренних границ фундамента, после чего разметка проверяется с помощью сравнения диагоналей.

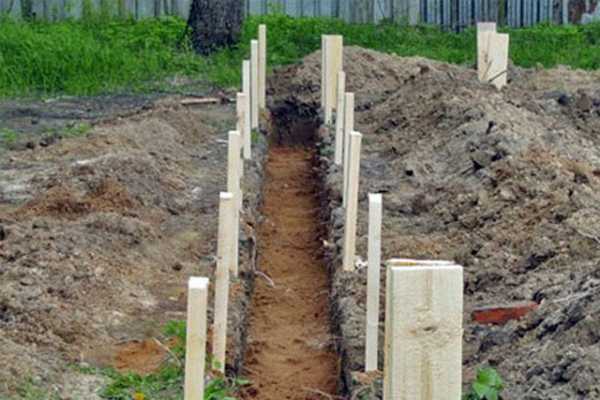

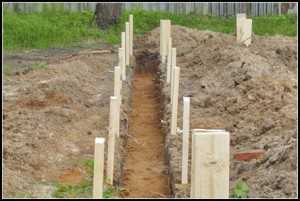

Подготовка котлована

По размеченным контурам будущих стен копаются траншеи. Делать это можно вручную или с использованием техники (экскаватора): первый вариант надёжнее, второй – быстрее. Глубину траншеи измеряют в самой низкой точке участка. Дно и стены должны быть ровными, это нужно постоянно контролировать с помощью уровня или нивелира.

Траншея капается обычно на 15-30 сантиметров глубже уровня фундамента – такое расстояние потребуется для подготовки основания под ленту. Сначала засыпается песок, после гравий, эта «подушка» улучшит распределение веса конструкции по грунту. Поверх обычно выстилаются листы рубероида – для гидроизоляции.

Ширина траншеи должна учитывать ширину будущего фундамента, которая, в свою очередь, должна быть не меньше толщины стены. В мягких грунтах траншею роют с запасом, в плотных – почти впритык, учитывая толщину опалубки.

Иногда вместо траншеи вырывают котлован – если требуется заменить слишком пучинистую почву или для обустройства подвала, цокольного этажа. Стенки котлована в таком случае укрепляются откосами с деревянными подпорками.

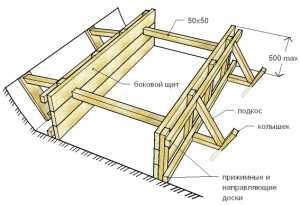

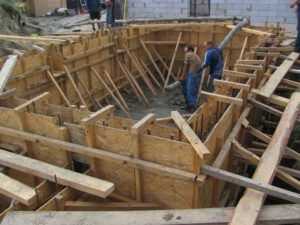

Монтаж опалубки

Традиционно материалом для этой цели служат доски (25-50мм), которые располагают ровной стороной внутрь траншеи. Опалубка монтируется как под землёй, так и возвышается над ней, чтобы бетон сформировал выступающий цоколь.

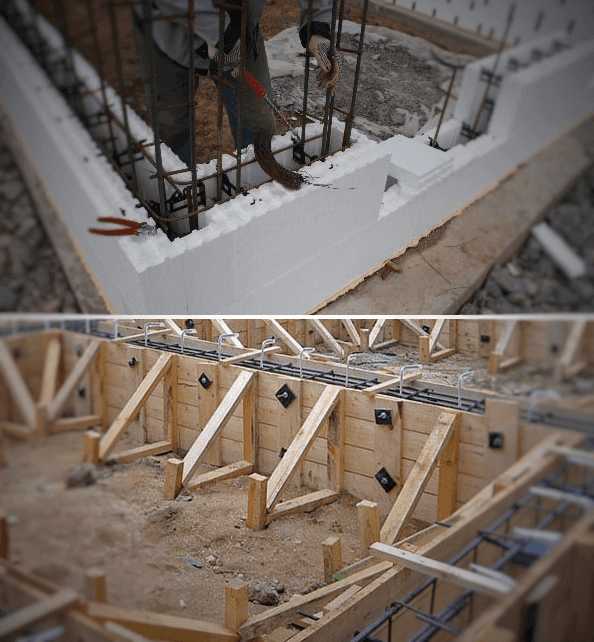

Около 10-15 лет назад вместо столярной начали использовать несъёмную опалубки из полимерных материалов. Её гораздо проще монтировать. Ещё одно преимущество – теплоизоляционные свойства такого материала.

Арматур и бетон

В траншею устанавливается арматурный каркас – совокупность вертикальных и горизонтальных прутов.

Вертикальные пруты устанавливаются так, чтобы арматура не касалась стенок опалубки – металл должен полностью скрыться под бетоном во избежание коррозии. Чтобы узнать точное количество, диаметр арматуры, расстояние между прутьями необходимо произвести расчеты (это тема для следующей статьи). На этом этапе нужно предусмотреть разъёмы под коммуникации: проложите трубы нужного диаметра там, где будут проходить водопровод и канализация.

После сбора арматурного каркаса можно заливать бетон. Он готовится из песка, щебня и цемента марок М-200, М-250 или М-300. Бетон нужно заливать равномерно и постоянно утрамбовывать. Работу нужно провести непрерывно, что обеспечивает монолитность фундамента.

После заливки бетона необходимо дать ему устояться, то есть набрать свою проектную прочность. Опалубку рекомендуется снимать не раньше, чем фундамент затвердеет наполовину. Этот процесс длится от 3 дней при +30 градусах до двух недель при температуре едва выше нуля.

Некоторые дожидаются полного застывания – после 28 дней он получает 99% своей прочности и процесс замедляется настолько, что последний процент набирается годами. К этому времени опалубку можно снимать смело при любых погодных условиях.

Гидроизоляция, утепление и обратная засыпка

После снятия опалубки остаются гидроизоляционные работы и утепление. Изолировать от влаги можно с помощью рубероида, обложив бетон со всех сторон его листами, или специальным жидкими составами. Строительный рынок заполнен разными марками, можно выбрать оптимальный вариант, как по качеству, так и по цене.

Утепление можно произвести различными способами, все зависит от ваших финансовых возможностей:

  • пенопластом – экономный и универсальный способ;
  • пенополистеролом – его свойства сходны с пенопластом;
  • пенополиуретаном – наносится на фундамент как аэрозоль, хорошо утепляет, но из-за токсичности нужно сразу закрыть землёй.

Последним этапом становится засыпка грунта — оставшиеся после всех работ полости засыпают вынутым землей или же песком, который утрамбовывают.

Надеюсь вы посмотрели видео, где показано поэтапное строительство ленточного фундамента, хотя он не совсем обычный.

fundamentgu.ru

Ленточный фундамент своими руками: пошаговая инструкция

Строительство ленточного фундамента можно отнести к возведению монолитной конструкции, использующейся непосредственно для строительства жилого дома или коммерческого здания.

Выполнить все работы можно самостоятельно, что сможет существенно сэкономить семейный бюджет и направить его на последующие работы.

Однако прежде чем приступать, необходимо учесть особенности грунта на земельном участке, возможные климатические и атмосферные изменения, тип будущего строения, а также ознакомиться с регламентирующей документацией и получить все необходимые для начала работ соглашения и разрешения.

Регламентирующая документация

Делая ленточный фундамент для дома, нужно знать, каким образом происходит их классификация. Осуществляется она по признакам, характерных нормативам СНиП № 2.02.01-83, 3.02.01, 3-8-76 и СН 536-81. В первую очередь это различия самой конструкции:

  • сборные, состоящие из железобетонных блоков;
  • монолитные, заливающиеся на определённом участке в опалубке;
  • выкладывание ленты с использованием кирпича или бутового камня.

Помимо этого, перед началом строительства рекомендуется ознакомиться с нормативами, регламентирующими использование земельных участков с соблюдением требований, описанных в СанПин 2.1.7.1287-03.

Если говорить о частном жилом и коммерческом строительстве, преимущественно используется второй метод с самостоятельной заливкой.

Что для этого потребуется?

Блоки ФБС позволят смонтировать фундамент очень быстро

Перед тем, как правильно сделать ленточный фундамент, необходимо определить технологию его монтажа. В этом случае потребуется выбрать и приобрести нужное количество строительного материала. К нему можно отнести следующие:

  1. Бетонный блок типа ФБС.
  2. Бетонный блок типа ФЛ.
  3. Кирпичи и бетон для заделывания отверстий и соединительных стыков.
  4. Гидроизоляция.
  5. Теплоизоляция (при желании или необходимости).

Бетонирование или заделывание отверстий необходимо потому, что выложить стену, расположенную ниже уровня грунта без недостатков, практически невозможно.

Кроме этого, понадобится арматура, с её помощью нужно сделать ленточный опоясывающий периметр и расположенный в опорной части конструкции.

Его основная функция будет заключаться в том, чтобы соединить и связать все отдельные элементы в одно целое.

Армирование позволит распределить нагрузки от дома или строения по всей его площади.

Фундамент заливается непрерывно

Перед заливкой ленточного фундамента своими руками нужно предварительно заготовить сыпучий материал. В этом случае подойдёт песок, щебень или гравий.

Можно воспользоваться песчано-гравийной смесью, она сможет выполнять сразу несколько функций: послужит основным компонентом для изготовления бетона и используется для монтажа подушки под основание.

Последняя необходима для выполнения следующего:

  • выровнять котлован для последующей укладки плит или заливки бетона;
  • выполнить роль дренажного слоя;
  • предотвратить пагубное воздействие пучинистости грунта при отрицательных температурах окружающего воздуха.

Глубина залегания

Подошву фундамена закладывайте ниже уровня промерзания грунта

При самостоятельном строительстве, не имея опыта проведения таких работ, многие задаются вопросом: как правильно залить ленточный фундамент?

Если с технологией выполнения работ все более или менее ясно, то с определением глубины траншей и закладывания основания вопрос обстоит намного сложнее.

Главным определяющим фактором этой величины является требование того, чтобы его подошва располагалась не менее 30 – 40 см ниже, чем уровень промерзания грунта.

Высота ленточного фундамента дома зависит от территориального расположения земельного участка, напрямую связанного с климатическими особенностями каждого отдельно взятого региона. Для облегчения этой задачи смотрите таблицу, представленную ниже и предназначенную для самостоятельного определения глубины промерзания, согласно СНиП.

ГородМµМСуглинок, песок, мМелкий песок, супесь, мКрупный песок, гравий, м
Архангельск46.16.791.561.902.04
Вологда38.56.201.431.741.86
Екатеринбург46.36.801.571.912.04
Казань38.96.241.431.751.87
Курск21.34.621.061.291.38
Москва22.94.791.101.341.44

Обустройство ленточного фундамента мелко заглубленного типа располагается на расстоянии 80 – 100 см от уровня грунта. Однако следует учитывать слабую несущую способность и практически нулевое противостояние морозному пучению почвы. Таким образом, прежде чем проектировать схему строения дома своими руками, необходимо учитывать глубину фундамента.Фундаменты под одноэтажные строения, как правило, расчитываются на глазок

Что касается установки ленты под одноэтажное строение, здесь в большинстве случаев расчёты выполняются в средних величинах, так сказать «на глазок».

В этом случае вероятность перерасхода материалов и работ снижается к минимуму.

Однако если есть возможность получить консультацию профессионалов, отказываться от них не рекомендуется. При отсутствии опытного человека можно принять во внимание следующие факторы:

  • Высота ленты зависит от промерзания почвы (данные указаны в таблице).
  • за ширину цоколя принимается толщина стены с прибавлением 2 – 3 см на каждую сторону;
  • армирование выполняется с использованием материала сечением не менее 10 мм;
  • стяжки армирующей сетки 5 – 7 мм.

Не следует забывать об уровне залегания грунтовых вод. По нормативам она должна располагаться не ближе чем 20 см от цоколя.

Порядок выполнения работ

Вырыть траншею можно без привлечения специальной техники

Пошаговая инструкция монтажа ленточного фундамента своими руками достаточно проста.

После того как все расчёты выполнены, разрешения получены, а материал приобретён и доставлен на земельный участок, можно приступать к выполнению работ.

Преимущество такого метода строительства заключается в том, что все работы можно выполнить самому без привлечения специальной техники и специалистов. При условии сыпучего грунта траншея роется лопатами, а вместо железобетонных плит можно заливать монолит, армируя его металлом.

Разметка

Начните разметку с вбивания колышков по углам будущего строения

Перед тем как сделать ленточный фундамент своими руками, нужно выполнить разметку участка. Для этого понадобится архитектурный план строящегося объекта с указанием всех стен и перегородок.

Согласно ему осуществляется отметка расположения на выбранном месте. Для облегчения последующих работ желательно заранее освободить участок от строительного мусора, веток и корней деревьев.

Кроме этого, можно снять верхний слой плодородной почвы толщиной не более 20 см. Его можно перенести на садовый участок или использовать для последующего озеленения территории вокруг постройки.

Разметка выполняется вбиванием деревянных колышков, размещаемых по углам. Между ними натягивается строительная нить, изображающая границы, за которые цоколь выступать не должен. Закончив, рекомендуется ещё раз внимательно проверить соотношение намеченного участка и плана, соотношение углов и прямые линии.

Если планируется обустройство фундамента прямоугольной формы, не лишним будет сравнение длины его диагоналей. Если величины равные, можно приступать к земляным работам.

Планируя установить кирпичную печь или настоящий камин, рекомендуется подготовить отдельное основание. Оно не должно быть жестко привязано к ленточному, однако при слабой конструкции со временем строение может наклониться или лопнет одна из его сторон.

Земляные работы

Стенки траншеи должны быть ровными

Рытьё траншеи в ленточном фундаменте выполняется строго по намеченной траектории. Начинать рекомендуется с нижней точки земельного участка.

Стенки желательно делать ровными и вертикальными, при осыпании грунта может понадобиться сделать дополнительные деревянные или металлические щитки.

Это позволит избежать лишней работы и снизить расход строительных материалов.

Периодически глубина планируемого залегания подушки основания замеряется и сравнивается по всему периметру.

Подготовка траншеи

Толщина подушки должна быть не менее 10 — 20 см

Для распределения нагрузки от всей массы строения и снижения давления создаваемого почвой при пучении в холодное время года внизу траншей отсыпается песчано-гравийная подушка.

Её толщина делается не менее 10 – 20 см при условии, что она хорошо утрамбована. Рекомендуется делать её в 3 этапа, смачивая каждый ряд водой и хорошо утрамбовывая.

Если не защитить подушку от вымывания, есть вероятность того, что при весеннем наполнении грунта водой песок просто размоет, поэтому на дно настилается рубероид, который ещё не позволит смешаться с песком цементной жиже, когда будет осуществляться заливка ленточного фундамента.

Кровельный материал можно не только застелить на дно, но и поднять на стенки траншеи на 15 – 20 см.

Монтаж опалубки

Перед тем как залить ленточный фундамент, нужно позаботиться о его максимальном выравнивании в горизонтальной плоскости. Это позволит снизить вероятность того, что цоколь будет выложен неровно. Монтаж выполняется с помощью различных материалов, которые есть в наличии:

  • фанера;
  • ДСП;
  • обрезная доска;
  • ОСБ;
  • пластик;
  • металлические листы.

Из отдельных элементов собираются ячейки нужной высоты и соединяются с помощью перемычек в одно целое. В некоторых участках делаются отверстия, необходимые для вентиляции будущего подполья. В них вставляются специальные трубы нужной длины, диаметр обычно составляет не менее 10 см. Подробнее о монтаже деревянной опалубки смотрите в этом видео:

Заливку бетоном заканчивают не доходя до края на 3 — 4 см

Перед тем как залить ленточный фундамент своими руками, нужно учитывать, что выполняется это не до верхнего края опалубки, а ниже него на 3 – 4 см.

Это позволит снизить вероятность того, что бетон будет разбрызгиваться при вибротрамбовке.

Для облегчения этой процедуры можно воспользоваться отметками, сделанными на внутренней стороне щитов по всему периметру или натянутой строительной нитью.

При необходимости построить ленточный фундамент с использованием теплоизоляции пиломатериал для опалубки можно заменить на экструдированный пенополистирол, собираемый друг с другом как детский конструктор.

Армирование конструкции

Рекомендуется вязать арматуру проволокой

Строительство дома – достаточно ответственное дело, потому к нему нужно подходить предельно внимательно. Это касается как приобретения материала, так и порядка выполнения работ. Все этапы строительства должны быть выполнены обязательно, игнорирование любого из них может привести к самым плачевным последствиям.

Армирование ленточного фундамента своими руками выполнить не так сложно, однако есть многочисленные нюансы, которые могут значительно повлиять на весь результат. В первую очередь это состыковка прутьев в углах и местах примыкания соседних стен. На этих участках металл сгибается и прокладывается по всей длине.

Во-вторых, диаметр продольных элементов не должен быть менее 10, а распределительных стяжек и перемычек не менее 6 мм. Для каждого каркаса нужно закладывать в среднем 5 – 6 продольных стержней.

На соединениях расстояние между перемычками становится равным не 60 см, как на прямых участках, а 20. Соединение прутьев выполняется внахлёст с накладыванием друг на друга на 50 – 60 см.

В-третьих, металл не должен касаться опалубки, так как при последующем удалении щитов появится прямое взаимодействие с грунтом, результатом чего станет образование очагов коррозии и разрушения арматуры под воздействием влаги. Более подробно об армировании смотрите в этом видео:

Определить количество армирующего материала можно исходя из объёма бетона. Коэффициент составляет 80 кг на 1 м3.

Заливка

Успевайте залить фундамент за 1 день

Если все ранее описанные действия были выполнены, последующий монтаж ленточного фундамента не доставит особых проблем.

Определив количество нужного объёма (делается это путём умножения будущей высоты на длину и ширину), принимается решение: используется покупная бетонная смесь или изготавливается самостоятельно.

При этом следует учитывать, произведённый в заводском режиме продукт намного качественнее, чем сделанный самостоятельно.

При этом ещё нужно брать во внимание количество цемента и песка, которое нужно будет перемешать вручную.

В дальнейшем должны быть соблюдены следующие требования:

  1. Заливка осуществляется в один день с небольшими интервалами не более 2 часов.
  2. Стенки в ленточном фундаменте обязательно простукиваются.
  3. Каждый залитый слой трамбуется и простукивается с помощью лома.

При самостоятельном изготовлении смеси нужно периодически переставлять миксер на разные места. Заполнение с одной точки не допускается.

Выдержка

Опалубку снимают только после набора фундаментом половины прочности

Предотвратить ремонт фундамента спустя несколько лет после его заливки можно, соблюдая технологию его сушки и выдержки. В этот период нужно снизить вероятность механического или химического воздействия. Кроме этого, бетон очень чувствителен к повышенной температуре окружающего воздуха и резким перепадам.

Опалубку не рекомендуется удалять до момента набора составом более половины своей прочности, на это может понадобиться несколько дней. Кроме этого, всё время сушки он должен находиться под полиэтиленовой плёнкой или брезентом, и периодически смачиваться водой из садовой лейки (в жаркое время года).

Время полного затвердевания конструкции составляет от 1 до 1,5 месяцев. Это следует учитывать перед тем, как построить на нём капитальные стены. Несоблюдение срока набора прочности может привести к преждевременному разрушению.

Таким образом, вопрос о том, как сделать ленточный фундамент своими руками, полностью раскрыт. Исходя из информации, представленной выше, выполнить работы самостоятельно не так сложно. Для этого, прежде всего, нужно правильно произвести расчёты и выполнить все действия согласно инструкции. Только в этом случае строение прослужит много лет и не будет подвергаться разрушению из-за возможных ошибок.

kakfundament.ru

Ленточный фундамент своими руками: пошаговая инструкция с фото

В этой пошаговой инструкции я расскажу, как без опыта соорудить ленточный фундамент своими руками. Видео и фото помогут наглядно представить процесс и расскажут о некоторых тонкостях этого дела.

Данный тип фундамента представляет собой полосу из бетона, армированного металлическими прутьями. Она проходит по всему периметру возводимого здания, под внешними стенами и внутренними перегородками. Благодаря простой технологии, ленточный фундамент своими руками сделает даже начинающий строитель.

Подготовка к работе

Прежде чем приступать к работе, необходимо выяснить характеристики грунта и определиться со способом возведения основания. Подобный фундамент применяется для зданий с подвалами и цокольными этажами на сухих почвах, так как его использование на других видах грунтах нецелесообразно.

Стоимость капитального ленточного фундамента может составить до трети от всей суммы расходов на строительство, к тому же потребуется выемка значительного объема грунта.

В зависимости от глубины заложения ленточный фундамент может быть заглубленным или мелкозаглубленным. Для легких конструкций малой площади достаточно, чтобы основание было ниже уровня земли на 50—70 см. Здания, имеющие подвал, подпол, подземный гараж, или значительный вес, возводятся на заглубленном фундаменте.

По способу устройства ленточный фундамент бывает сборный и монолитный. Для возведения сборного основания используют блоки из железобетона, монолитного — бетонный раствор.

Сооружение ленточного основания из блоков достаточно простое и выполняется в любое время года. Следует только обеспечить водоотведение от здания и сделать надежную отмостку по его периметру. Что касается монолитного, то его плюс в том, что оно может быть любой формы.

Разметка участка и подготовка траншеи

Разметку можно сделать с помощью кольев и шнура, фиксируя на участке расположение всех конструктивных особенностей фундамента. Сначала определяют ось будущего сооружения, а затем, используя отвес, намечают первый угол и перпендикулярно ему натягивают шнур ко второму и третьему углам.

Разметку четвертого угла проводят с помощью угольника. Обязательно надо проверить на соответствие всех углов 90°. Это можно сделать путем сравнения длин диагоналей. Внутренний контур будущего фундамента отстоит от внешнего на расчетную ширину фундамента.

При строительстве ленточного фундамента своими руками по линиям разметки выкапывают траншею, отсчет глубины которой начинают с самой низкой точки поверхности участка. При этом необходимо следить, чтобы дно котлована было ровным, а стенки – вертикальными.

Устройство подушки

Для снижения нагрузки на фундамент в период межсезонья, на дно выкопанной траншеи укладывают слоями подушку из песка и гравия. Высота каждого слоя составляет 12-15 см. Подушку смачивают водой и уплотняют трамбовкой. Для защиты фундамента прокладывают гидроизоляцию, используя рубероид или прочную полиэтиленовую пленку.

Установка опалубки для ленточного фундамента

Опалубку можно сделать из влагостойкой фанеры, струганных досок, листов шифера или других подручных материалов. Вертикальность стенок постоянно проверяется отвесом. Для последующего обустройства цоколя опалубка должна быть выше поверхности земли не менее чем на 30 см.

Для контроля уровня бетона, внутри опалубки, по всему периметру каркаса, натягивают шнур. Строя ленточный фундамент своими руками, необходимо предусмотреть технологические отверстия для проведения инженерных систем и коммуникаций (канализации, водоснабжения, кабеля и пр.). Для этого можно использовать асбестоцементные трубы внутри будущего фундамента.

Формирование каркаса

По всему периметру основания укладывается арматура, которую связывают проволокой или скрепляют сваркой. Каркас закладывается по всей высоте полученной конструкции, и жестко крепится снизу и сверху.

Заливка бетона

В подготовленную опалубку слоями заливают бетон, уплотняя трамбовкой, чтобы исключить пустоты в фундаменте. Бетон лучше заказать готовый, так как его надо много, а скорость заливки достаточно высокая. На самостоятельное изготовление с помощью бетономешалки уйдет много времени и сил. Состав бетона подбирается в зависимости от сложности сооружения и времени года. При работе в зимнее время желательно использовать подогреватель бетона и специальные морозостойкие присадки.

После заливки, в нескольких местах бетон протыкают металлическим щупом для удаления воздуха, а поверхность выравнивают мастерком. До набора прочности готовый фундамент накрывают пленкой, чтобы не допустить размывания верхнего слоя дождем. При жаркой и солнечной погоде его поливают водой для предотвращения растрескивания.

Заключительный этап

Спустя, примерно, две недели после того, как была сделана заливка бетона, опалубку снимают и проводят обратную засыпку. Для прилегающих слоев можно использовать глину и песок и тщательно их утрамбовать. Чтобы защитить фундамент от воздействия влаги, его обрабатывают специальным гидроизоляционным составом, а при необходимости выполняют теплоизоляцию.

Видеоинструкция по постройки ленточного фундамента своими руками:

thefundament.ru

Ленточный фундамент своими руками: пошаговая инструкция, видео

Профессиональные строители и инженеры, приступая к возведению здания, решают, какой фундамент лучше использовать в конкретном случае. Для легких строений или для многоэтажных домов нужен разный фундамент. При строительстве небольших коттеджей, бань, теплиц, гаражей будет достаточно простого ленточного фундамента. Как выполнить работу самостоятельно и качественно? Все о заливке ленточного фундамента своими руками, пошаговая инструкция и советы профессионалов описаны в статье.

При строительстве небольших коттеджей, бань, теплиц, гаражей будет достаточно простого ленточного фундамента

Ленточный фундамент своими руками: проведение подготовительных работ

Ленточный фундамент используется строителями на протяжении многих десятилетий. За это время стало понятно, что при правильной заливке он достаточно долговечен. Прежде чем приступить к строительным работам, нужно закупить все необходимые материалы, а именно:

  1. Цемент нужной марки.
  2. Речной, крупнозернистый песок без примесей.
  3. Щебень.
  4. Строганную доску.
  5. Арматуру.

Разметку участка можно сделать своими руками

Ленточный фундамент своими руками – непростое занятие и пошаговая инструкция включает в себя проведение следующих видов работ:

  1. Геодезическое исследование участка.
  2. Расчет фундамента.
  3. Выполнение разметки участка.
  4. Рытье траншеи.
  5. Изготовление опалубки.
  6. Укладка арматуры.
  7. Заливка бетонного раствора.
  8. Проведение гидроизоляционных работ.

Для возведения опалубки чаще всего используют подручные материалы или деревянный брус

Мастера с опытом хорошо знают, чтобы фундамент выдержал нагрузку здания, нужно не только правильно замесить раствор. Соблюдать рекомендуемые пропорции во время замеса важно, но еще важнее учитывать следующие аспекты:

  • уровень залегания грунтовых вод на участке;
  • тип грунта;
  • глубину промерзания почвы зимой.

Ответы на все эти вопросы могут дать геодезисты, которые по требованию владельца участка могут провести замеры и исследования. Этот вид работ можно заказать в проектно-строительном институте или подрядной организации. Если не учесть даже одну важную деталь или ошибиться в расчетах, качество фундамента будет низким, а структура непрочной.

После получения расчетов, можно приступать к расчистке территории от мусора, сорняков, деревьев, старых построек. Рекомендуют также снять плодородный слой почвы. Обычно это первые 20-30 см грунта. Чернозем пригодится в дальнейшем на этапе облагораживания территории вокруг дома. Чернозем собирают в одном месте и накрывают пленкой.

Как сделать разметку участка, видео:

Ленточный фундамент своими руками: земельные работы, опалубка, укладка арматуры

Разметка участка позади, а это означает, что можно переходить к следующему ответственному и трудоемкому этапу – земельным работам. Это подразумевает копание траншеи. Глубина должна соответствовать той, что указана в проекте. От глубины заливки фундамента зависит его прочность и способность выдержать определенные нагрузки. Во время проведения земельных работ, землекоп придерживается разметки, проверяет с помощью уровня отсутствие уклонов. Довольно частая проблема – осыпание почвы в траншею. Решить ее можно, построив временные подпорки из подручных материалов, досок, фанеры.

Когда траншея готова, на ее дно засыпается речной песок. Толщина песчаной подушки в среднем должна составлять около 15-20 см. Засыпают песок послойно, при этом для достижения большей плотности поливают водой и трамбуют. Подушка необходима для равномерного распределения нагрузки на фундамент, особенно при нестабильности грунта.

Ленточный фундамент используется строителями на протяжении многих десятилетий, так как он достаточно долговечен

Следующий этап – возведение опалубки. Чаще всего используют подручные материалы или деревянный брус. Выполняя эти работы, строго придерживаются выполненной разметки. Если строганная доска крепится между собой с помощью саморезов, то их шляпки обязательно оставляют внутри. Это хитрость облегчит разборку опалубки в дальнейшем. По наружному периметру устанавливают подпорки, чтобы опалубка выдержала давление раствора и опалубка не изменила своей формы. Рекомендуемая высота опалубки должна составлять от 30 до 40 см от поверхности земли.

Если глубина фундамента превышает 40 см, то кроме горизонтальной укладки арматуры, необходимо установить металлические пруты вертикально. Чтобы этот этап не отнял много времени, рекомендуется нарезать арматуру нужного размера заблаговременно. Оптимальный диаметр каждого прута – 8-12 мм. Для связки прутьев между собой используют прочную стальную проволоку. Использовать сварку не рекомендуют, так как это ведет к снижению антикоррозийных свойств металла.

Ленточный фундамент: заливка фундамента своими руками

Фундамент рекомендуется заливать одномоментно, а не дробными порциями. Заливка частями значительно снижает прочность фундамента и он будет неоднородным, что считается серьезным недостатком. Если раствор готовят самостоятельно, то заливают фундамент послойно.

Для связки прутьев между собой используют прочную стальную проволоку

Для качественного заполнения пустот используют высокочастотный вибратор. Если такого прибора нет, можно с помощью строительного миксера равномерно распределить раствор и выгнать воздух. В крайнем случае с помощью бруса можно последовательно распределять бетонный раствор, однако эта работа довольно утомительна. Для большего эффекта, время от времени можно постукивать по опалубке с наружной стороны, чтобы раствор лучше распределялся и заполнял пустоты.

По достижении уровня заливки, раствор равномерно распределяют строительным мастерком. Затем равномерным слоем нужно притрусить поверхность просеянным цементом. Это наделит раствор большей крепостью. Теперь по всему периметру фундамент накрывается пленкой, мешками или другим подручным материалом. Это важно сделать для защиты раствора от пересыхания. Периодически рекомендуют опрыскивать поверхность водой, особенно в солнечную, сухую погоду.

Ленточный фундамент своими руками, пошаговая инструкция, видео:

Заливка ленточного фундамента своими руками – трудоемкий процесс. Пошаговая инструкция, видео и советы опытных мастеров значительно упрощают задачу. Следуйте рекомендациям специалистов, используйте подсказки из статьи, читайте отзывы строителей и фундамент будет прочным, надежным.

thewalls.ru

Ленточный фундамент своими руками пошаговая инструкция

Строительство ленточного фундамента – один из способов заложить основу дома своими руками. Данный тип постройки подходит практически для каждой почвы и типа постройки, но готов отнять немало усилий. Для тех, кто решился самостоятельно построить основание дома — эта пошаговая инструкция.

Преимущества и недостатки ленточного фундамента

Свайно-ленточный фундамент – универсальная основа под любой тип постройки: от завода до жилого дома или забора. Его возводят путем использования строительной техники или своими руками.

Плюсы ленточной основы:

  • Благонадежность. Арматура помогает выдержать серьезный вес. Благодаря этому можно изменять архитектурные особенности здания по ходу строительства, не волнуясь за силу давления на плиты.
  • Не привередливость к почве. Базис, который закладывают монолитно – единственный вариант, который используют при возведении построек в болотистой местности.
  • Несложность конструкции. Освоить процессы способен каждый любитель.
  • Возможность постройки своими руками. Не обязательно использовать тяжелую строительную технику.

Противовес многообразию положительных качеств бетонной плиты, устройство ленточного фундамента имеет недостатки:

  • Дороговизна. Для него необходимо много материала (дерево, щебень, бетон и арматура, или армированные плиты и пр.).
  • Трудоемкость. Нужно рыть глубокий ров, и выполнять заливку в короткий срок. Стройка своими руками отнимет немало энергии.
  • Армирование ленточного фундамента и гидроизоляция. Данные процессы усложняют технологию, но без них не обойтись.

Рассчитываем глубину заложения

Основание здания может иметь разную глубину. Это зависит от:

  • этажности постройки;
  • уровня грунтовых вод.

Возведение многоэтажного здания требует глубины основы 1.5 м. Глубоко заглубленный ленточный фундамент для одноэтажных домов (1 м– 0.7 м) подойдет для постройки на пучинистой почве, которая глубоко промерзает. Если уровень грунтовых вод не позволяет глубоко рыть, достаточно будет заложить мелкозаглубленный ленточный фундамент (0.5 м.) монолитно.

Выбираем марку бетона

Бетон – один из основных материалов, из которого состоит свайно-ленточный фундамент. Будь это плиты, или монолит. В таблице указаны существующие марки и классы бетона:

Класс бетона Средняя прочность данного класса, (кгс/см2) Ближайшая марка бетона
В3,5 46 М50
В5 65 М75
В7,5 98 М100
В10 131 М150
В12,5 164 М150
В15 196 М200
В20 262 М250
В22,5 302 М300
В25 327 М350
В30 393 М400
В35 458 М450
В40 524 М550
В45 589 М600
В50 655 М600
В55 720 М700
В60 786 М800

При заливке монолитно наивысшей популярностью пользуется бетон марки М200 класса В15. При близком расположении уровня подземной воды, или на болотистой местности, используют марку М300 и выше.

Плюсы и минусы основного материала

Бетон — достаточно крепкий материал, он способен надежно удерживать здание — стоит в любую погоду и может продлить его срок годности.
Материал гибкий. Жидкий бетон способен проникать в самые отдаленные щели, восполняя пустоту надежным и крепким раствором.
Минусом бетона является обязательное армирование ленточного фундамента.

Для этого необходимо использовать километры железных прутьев и сварочный аппарат. Также, бетон нужно постоянно помешивать в бетономешалке и заливать единым слоем, во избежание трещин. Все это усложняет постройку своими руками.
Неправильно выбранная марка бетона может погубить все процессы. Материал раскиснет под обилием влаги, и дом будет держаться на честном слове.

Расчет ленточного фундамента

Глубина, зависит от типа постройки и особенностей земли. С учетом характеристики промерзания почвы, возможен такой расчет:

Расчетная глубина промерзания условно непучинистого грунта Расчетная глубина промерзания слабо пучинистого грунта твердой и полутвердой консистенции Глубина заложения фундамента
До 2-х метров до 1 метра 0,5 м
До 3-х метров до 1,5 метра 0,75 м
Более 3-х метров от 1,5 до 2,5 м 1 м
от 2,5 до 3,5 м 1,5 м

Тип грунта также влияет на особенности глубины траншеи:

Грунты под подошвой фундамента, залегающие на глубину не менее нормативной глубины промерзания



Глубина заложения фундаментов в зависимости от глубины расположения у подземных вод и глубины сезонного промерзания



Уровень глубины подземных вод выше уровня глубины промерзания грунта + 2 метра



Уровень глубины подземных вод ниже уровня глубины промерзания + 2 метра
Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности



не зависит от глубины промерзания грунта не зависит от глубины промерзания грунта
Пески мелкие и пылеватые



не менее глубины промерзания грунта не зависит от глубины промерзания грунта
Супеси



не менее глубины промерзания грунта не зависит от глубины промерзания грунта
Суглинки, глина, а так же крупно-обломочные грунты с пылевато-глинистым заполнителем



не менее глубины промерзания грунта не менее 1/2 глубины промерзания грунта

Что качается ширины рва, этот показатель должен быть на +/-10 см больше ширины стены. Толщина стен, зависит от выбранного для постройки материала.

Лучше всего держит тепло дерево. Толщина стены деревянного дома приблизительно будет равна 25 см, а ширина рва – около 30 см. Кирпичному дому потребуется дополнительная теплоизоляция. Но даже при таком условии, траншею стоит рыть около 0.5 м шириной.

Типы ленточных фундаментов

Ответ на вопрос, как сделать ленточный фундамент, начинается с определения типа закладки. Существует две основные разновидности:

  • Монолит;
  • Сборная конструкция (плиты).

Монолитно заливают жидкий бетон. Путем заливки монолита выполняют единственный возможный мелкозаглубленный ленточный фундамент на болотистой местности. Обязательное условие – арматура.
Сборное основание строят из бетона другого материала. Плиты, или камни применяют с целью упростить строительство. Кладка кирпича или камня потребует реконструкции спустя 30 лет. Преимущество бетона, внутри которого имеется арматура, в его сроке годности 150 лет. Армированные плиты очень практичный вариант для постройки базы дома своими руками.

Разметка

Освоив основные законы в теории, можно переходить к строительству своими руками. Работы на земле начинаются с разметки. Предварительно план можно выполнить в масштабе на бумаге. Правильный чертеж будет легко перенести на плоскость земли своими руками.

Пошаговая инструкция разметки своими руками:

  1. Определение общей территории застройки. Вбить колышки по намеченным углам будущего дома и натянуть между ними веревку по диагонали. Произвести замер: если оба отрезка равны по длине и расстояние между колышками и точкой пересечения одинаково, можно натягивать жгут по основному периметру.
  2. Отступ на ширину траншеи. При соблюдении прямых углов и заданной ширины траншеи, по базовому периметру параллельно натягивают бечевку.

Земельные работы

Раскапывать углубление можно своими руками с помощью лопаты, или при использовании строительной техники. Стены траншеи и дно должны получиться ровными. Из-за особенностей рельефа, глубина в отдельных местах может отличаться.
Можно вырыть погреб на месте будущего дома. Стены подвального помещения станут фундаментом для дома. В данном случае возводят свайно ленточный фундамент, в котором арматура и сваи максимально укрепляют фундамент.

Монтируем опалубку

Опалубка для ленточного фундамента — это система из доски, соответствующая шириной его высоте. Доска должна быть способной выдержать бетон, при заливке его монолитно. Для того чтобы опалубка для фундамента была герметичной, ее швы стягивают дополнительным брусом, а внутреннюю часть защищают пленкой. Чтобы опалубка для ленточного фундамента неподвижно стояла в земле, ее забивают в почву и подпирают многочисленными деревянными колышками.

Укладка арматуры

Устройство ленточного фундамента состоит из железа, бетона и «подушки» из щебня, песка, камня и прочих мелких строительных материалов. В вырытую, траншею с опалубкой засыпают «подушку», а сверху на ней будет располагаться арматура. Высота слоя зависит от способа построения ленточного фундамента – из готовой сборной плиты, или путем заливки.

Армирование ленточного фундамента должно начинаться выше подушки. Это могут быть металлические каркасы для заливки монолитно, или железобетонные плиты сборной конструкции, в которых уже есть арматура. Монолитно чаще всего заливают мелкозаглубленный ленточный фундамент. Свайно ленточный фундамент сборного типа и используют для постройки зданий с нестандартным рельефом или домов с подвалами.

Заливка

Заливка ленточного фундамента должна происходить монолитно – единым слоем во избежание трещин. Бетон должен быть жидким и без комочков. Заливают его до необходимого уровня (выше поверхности земли) и следят за тем, чтобы плоскость была ровной. Чаще всего, так строят мелкозаглубленный ленточный фундамент.
Когда высохнет бетон, снимают опалубку. После этого происходит обработка плиты гидроизоляционным материалом.

homeframe.ru
