Кольца бетонные: размеры

Содержание статьи:

Использование бетонных колец в колодцах получило самое широкое применение. Причем речь идет о конструкциях самого разного назначения. Это могут быть как кольца бетонные для колодцев с питьевой водой, так и для скважин, смотровых, для септиков, в конце концов.

Сегодня на рынке строительных материалов, есть и новые виды колец, в первую очередь, это пластиковые кольца, но именно бетонный аналог остается наиболее востребованным и классическим вариантом.

Такое отношение к бетонному кольцу вызвано его преимуществами, одним из главных которых, остается надежность и прочность. Кольцо легко выдерживает давление грунта на внешние стенки, и давление воды изнутри.

Виды колодцев под кольцо

Давайте для начала определим, под какие типы колодцев есть смысл использовать именно бетонные кольца:

  • Водопроводные колодцы.
  • Канализационные.
  • Септики на частных участках.
  • Колодцы газопроводных сетей.

Что касается размера кольца, то он всегда находится в зависимости от типа колодца, и поэтому сегодня на рынке представлены диаметры от 50 см до 200 см.

Высота кольца в среднем составляет 50 см. Можно сказать, что это типовой размер, однако при необходимости, бетонное кольцо может быть выпущено и высотой до 180 см.

Важно! Все кольца для колодцев обязательно должны быть обозначены марками соответствия требованиям ГОСТа.

Требования перед выпуском в продажу

Отдельно отметим, что все бетонные кольца, любого размера и предназначения, должны производиться по стандартам качества, и перед выпуском в продажу проходят испытания на стойкость. Сюда входит:

  • Водонепроницаемость. Особенно важный параметр, если кольцо будет использоваться для септика.
  • Морозостойкость. Бетонное кольцо должно выдерживать перепады температур и не разрушаться под воздействием внешних факторов.
  • Вождопоглащение.
  • Прочность бетона на сжатие. Этот момент проверяется методом направленного ультразвука или механическим воздействием.

Виды колец и их размеры

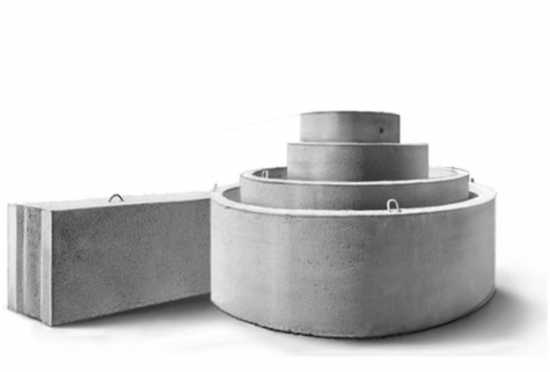

Помимо типов колодцев, есть еще и виды бетонных колец. Например, самые распространенные, это стандартные железобетонные кольца, которые идеально подходят под монтажа систем коммуникаций, хорошо подходят для дренажных колодцев, канализационных, сетевых, водопроводных и газопроводных колодцев. У них размеры стандартные и колеблются от 70 до 120 см в диаметре, в зависимости от диаметра самого колодца.

Вспомогательные кольца – этот вариант заказывается отдельно под свой точный размер. Необходимы такие кольца, когда диаметр колодца не подходит под стандартные размеры.

Стеновые кольца — именно из них чаще всего происходит формирование горловины любого колодца.

Кроме того, есть еще кольца:

  • с замком,
  • сборные,
  • с днищем,
  • с плитой перекрытия.

Важно! Для того чтобы кольца не смещались после установки, на них заранее установлены специальные пазы, которые не допускают момент смещения.

Вес и дополнительные размеры

Мы определились с тем, что стандартные размеры колец, это 50-1210 см в диаметре, и от 50 см до 180 см высота.

Что касается толщины стенки такого кольца, то она практически всегда остается неизменной, и составляет от 8 до 10 см.

Теперь отметим, что масса бетонного кольца может варьироваться от 44 килограммов до 1470 кг.

Особое внимание можно обратить на то, что каждое бетонное кольцо всегда маркируется сочетанием цифр и букв, так что расшифровка сразу позволяет понять, с какими размерами мы имеем дело. К примеру, КС 10-9, КС 12-10, КС 15-9,– первая цифра указывает на внутренний диаметр кольца, а вторая – на высоту кольца в дециметрах.

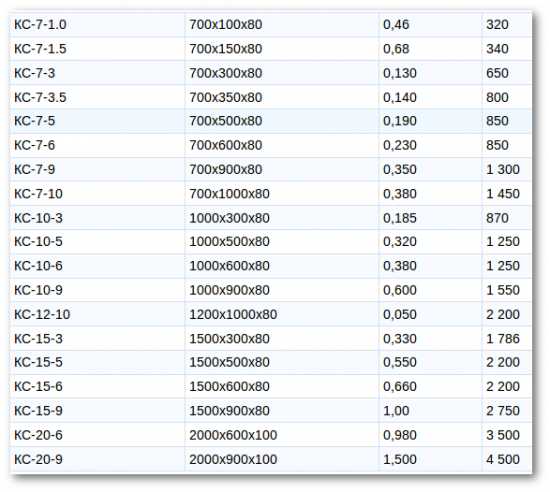

Ниже представлена таблица, со всеми возможными характеристиками бетонных колец, и главное, с маркировкой, по которой и можно сразу определять кольцо.

Размер кольца бетонного – Таблицы размеров бетонных колец для колодцев. ГОСТ

Армирование бетонного кольца

Что интересно, армирование бетонного кольца не является обязательным условием  для его изготовления.  Однако благодаря арматуре, кольцо увеличивает эксплуатационное время службы, плюс увеличивается его прочность и надежность.

В процессе изготовления кольца используется принцип вибропрессовки, также, как и при изготовлении шлакоблоков, к примеру.

После прессовки, изделие обретает не только форму, но и прочность. Что и позволяет ему выдержать внешнее и внутреннее давление.

Нюансы монтажа

Вне зависимости от размера бетонного кольца, при монтаже детали скрепляются между собой цементным раствором. Здесь же происходить и гидроизоляция швов.

Причем это необходимо как при гидроизоляции септика, так и при гидроизоляции любого другого колодца.

Последовательность установки и выбор диаметра

Если устанавливается кольцо в колодец канализационный или газовый, то у них есть свои технологические требования я по размерам.

 Что касается установки кольца для колодца в частном секторе, то есть для водопроводного типа, то здесь изначально рассчитывается диаметра самого колодца, уже исходя из потребностей проживающих человек на участке.

Простой принцип — меньше диаметр кольца — меньше денег оно стоит, работает и здесь однако с небольшим диаметром колодца, и воды в нем будет набирать немного. Так что придется искать золотую середину.

Что касается последовательности при установке бетонных колец, то здесь укажем, что:

  • первым опускается железобетонное кольцо с днищем. Таким образом, всей конструкции обеспечивается прочность.
  • Далее идут стеновые кольца.
  • Далее крышка и люк, если в них есть необходимость.

Важно! Каждая деталь колодца, каждое кольцо, должно быть равно предыдущему, иначе не будет целостности конструкции и тогда даже цементный раствор и гидроизоляция колец не помогут.

А видео в статье продемонстрирует, как происходит изготовление  бетонных колец.

dom-fundament.ru

Кольца бетонные — размеры и цена

После железобетонных плит, на второй позиции у любого завода ЖБИ обязательно находятся бетонные кольца. Изделие очень упростило монтаж колодцев, канализаций, коммуникаций, а также других объектов, где необходимо обеспечить изоляцию пространства в земле. Их применяют и в ливневых дренажных системах, коллекторах, подземных трубопроводах. Возможно, и есть решения, которые конструктивно заменили бы бетонные кольца, но пока это единственный вариант для выполнения подобных конструкций.

Содержание:

  1. Бетонные кольца для колодца
  2. Недостатки колодезных колец
  3. Септик из бетонных колец
  4. Как устроен септик
  5. Размеры и цена

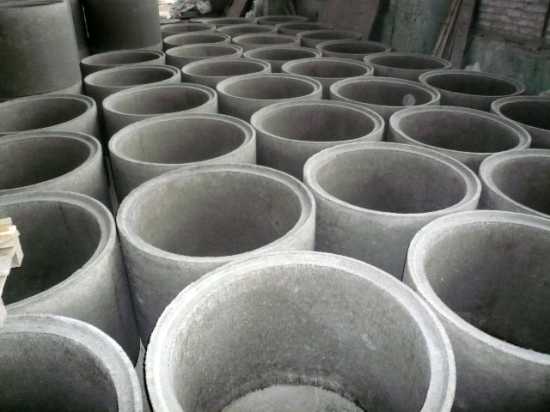

Бетонные кольца для колодца

Размер кольца бетонного – Таблицы размеров бетонных колец для колодцев. ГОСТ

Бетонные кольца могут применяться в любой климатической зоне, что очень важно, поскольку глубина промерзания грунта в каждом регионе сильно отличается, а кольца могут применяться где угодно, независимо от глубины конструкции. Среди всех основных достоинств бетонных колец можно выделить следующие:

  • высокая скорость проведения работ;
  • бетонные кольца имеют относительно невысокую стоимость;
  • за счет налаженной технологии производства появилась возможность
  • унифицировать стыки для наилучшего прилегания;
  • все колодезные кольца имеют правильную геометрическую форму;
  • гидроизоляция колодезных колец предельно проста;
  • колодезные кольца могут служить довольно долго, и срок их службы измеряется десятилетиями.Размер кольца бетонного – Таблицы размеров бетонных колец для колодцев. ГОСТ

Недостатки колодезных колец

Естественно, что материал далеко не совершенен, и у него есть ряд недостатков, с которыми впрочем все успели свыкнуться. Бетонные колодезные кольца имеют очень большую массу. Это вызывает серьезные трудности при транспортировке. Следовательно, расходы на доставку и погрузочно-разгрузочную технику будут довольно высоки. Немалый вес также исключает перемещение колец вручную даже на несколько сот метров, не говоря о более серьезных расстояниях.

Размер кольца бетонного – Таблицы размеров бетонных колец для колодцев. ГОСТ

При изготовлении бетонных колец могут быть допущены технологические ошибки, и тогда на прилегаемых поверхностях может нарушиться герметичность. Не очень приятный момент, потому что вынимать кольцо из колодца, скажем, третье сверху, довольно проблематично. То есть ремонтопригодность бетонных колец оставляет желать лучшего.

Септик из бетонных колец

Как альтернатива централизованной канализации, септики из бетонных колец получили широкое распространение. Это относительно недорогой способ быстро решить проблему стока и очистки сточных вод. Для монтажа септиков применяют обычные бетонные кольца, размеры которых мы привели немного ниже. Единственной проблемой может стать отсутствие специальной техники, или ее дорогая аренда. Руками справиться с бетонными кольцами удается не всегда.

Как устроен септик

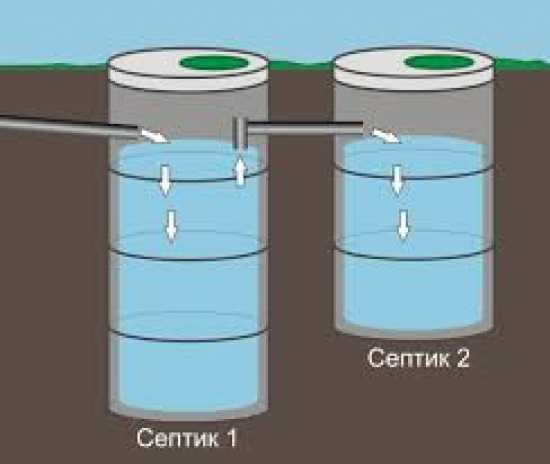

Конструкция септика не представляет собой ничего особенно космически сложного. Это та же станция переработки сточных вод, только в десяток раз меньшего размера. Вместо отстойных резервуаров здесь применяются кольца из бетона, которые установлены друг на друга. С одной стороны, септик проще выполнить из кирпича, но это касается только процесса монтажа. В остальном бетонные кольца отлично справляются с задачей, и они более герметичны, чем кирпичная кладка, а следовательно, долговечнее.

Размер кольца бетонного – Таблицы размеров бетонных колец для колодцев. ГОСТ

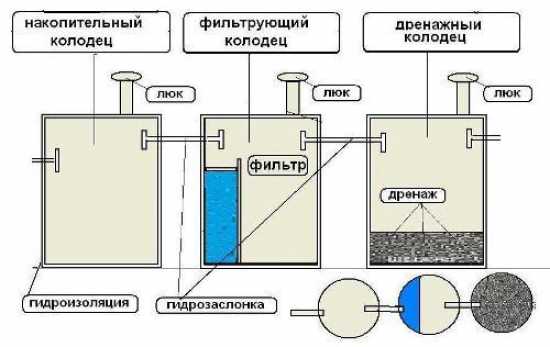

Обычно септик представляет собой две емкости, которые соединены между собой для того, чтобы стоки получали полноценную очистку. Первая емкость служит накопительным резервуаром. Дно ее полностью изолировано от грунта. В ней происходит накопление грязной жидкости, где она со временем расслаивается. Более тяжелые фракции оседают на дно, а более легкие, в уже очищенном виде, поступают во вторую емкость для фильтрации.Размер кольца бетонного – Таблицы размеров бетонных колец для колодцев. ГОСТ

Для фильтрации устраивают вторую емкость, где очистка стоков происходит при помощи почвы. Дно второго колодца имеет подушку из щебня разных фракций, песка, гравия, которая механическим путем очищает сточные отстоянные воды. При этом в подушке находится достаточное количество воздуха для процесса разложения органических веществ, что упрощает их выведение из системы.

Размеры и цена

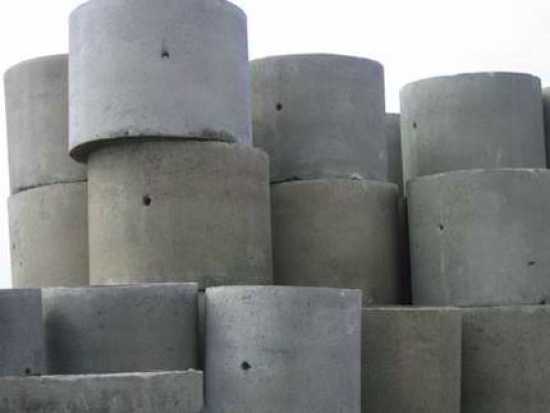

Цена бетонных колец для колодцев и септиков не слишком высока, поскольку технология их изготовления предельно проста. В процессе производства бетон заливают в специальную подготовленную форму и арматурой для придания конструкции большей жесткости. Диаметр арматурных прутьев может составлять до 10мм, а для большей надежности конструкции, при изготовлении применяют более тяжелые сорта бетонного раствора.

Размер кольца бетонного – Таблицы размеров бетонных колец для колодцев. ГОСТ

Почти все кольца имеют стандартные размеры: диаметр колец может составлять от 70 до 250 см, толщина стенки кольца может быть в пределах 8-9 см. Высота кольца — до 120 см, в зависимости от предназначения. Размер кольца легко определить по маркировке — их метят на производстве двумя цифрами. Первая — внутренний диаметр кольца, а вторая указывает на высоту кольца. Цены на бетонные кольца по средней полосе страны мы привели в таблице.

stroydetali.com

Стандартное бетонное кольцо. Стандартные размеры железобетонных колец. Подготовка материалов и инструментов

Меню
  • Двери
  • Ванная и туалет
  • Сантехника
  • Лакокрасочные
  • Заборы, ворота, калитки
  • Бетон и железобетон
  • Двери
  • Ванная и туалет
  • Сантехника
  • Лакокрасочные
  • Заборы, ворота, калитки
  • Бетон и железобетон
  • Детская
  • Прихожая и коридор
  • Спальня
  • Крыши
  • Проектирование
  • Теплоснабжение и вентиляция
  • Потолок
  • Свет
  • Малые формы
  • Дорожные покрытия
  • Гостиная
  • Отделочные материалы
  • Кухня
  • Инструменты
  • Окна
  • Ландшафтный дизайн
  • Малые постройки
  • Балкон и лоджия
  • Полезные советы
  • Озеленение
  • Полы
  • Стены
  • Фундамент
  • Подключение и установка
  • Лестницы и крыльцо
  • Калькуляторы
  • Электропроводка
  • Строительные материалы
  • Термины
  • Благоустройство

jdmsale.ru

Размеры бетонных колец | Русская семерка

Железобетонные кольца – основной элемент современных колодцев, водозаборных систем, автономных скважин. От качества этой продукции зависит, насколько успешно будет эксплуатироваться колодец.

Классификация железобетонных колец

Бетонные кольца классифицируются по размеру:

  • малые – диаметр до 1 м;
  • средние – диаметр до 1,5 м;
  • большие – диаметр до 2 м.

Высота продукции варьируется в границах 10-90 см. Значительным спросом пользуются изделия высотой 90 см. С их помощью можно нарастить колодец любого размера.

В зависимости от типа конструкции выделяют кольца:

  • с плоским торцом;
  • с замковым торцом;
  • ремонтные;
  • доборные;
  • опорные.

Обязательный элемент бетонных колец – внутреннее металлическое сетчатое армирование. Такой каркас необходим для обеспечения дополнительной прочности всем элементам системы. В качестве армирования используются стальные прутья. Такие материалы не подвержены коррозии, отличаются долговечностью.

Назначение и применение железобетонных колец

Кольца на основе железобетона применяются при монтаже разных видов колодцев:

  • канализационные и водопроводные;
  • накопительные водозаборные;
  • газовые;
  • для дополнительной защиты электрокоммуникаций;
  • коллекторы, водо- и газораспределители.

Такая продукция эксплуатируется по несколько десятилетий, поэтому на момент ее установки необходимо уделять пристальное внимание качеству всех элементов.

Типовые размеры железобетонных колец

Размер железобетонного кольца можно определить по его маркировке в соответствии с ГОСТ 8020-90. Маркировка состоит из трех значений:

  • КС – кольцо стеновое;
  • диаметр в дм;
  • высота в дм.

Например, кольцо КС-15-9 – конструкция диаметром 150 см и высотой 90 см. В продаже представлены следующие варианты:

  • диаметр 70 см, высота 10-90 см;
  • диаметр 1 м, высота 50-90 см;
  • диаметр 1,5 м, высота 60-90 см;
  • диаметр 2 м, высота 60-90 см.

Зная, как расшифровывается маркировка, вы легко определите точный размер выбранного изделия.

Стандарты железобетонных колец

Приобрести железобетонные кольца всех типов и размеров можно в компании Кольца-Уфа. Производитель реализует продукцию собственного производства стандартных размеров, которая выпускается в соответствии с ГОСТ 8020-90. Помимо стеновых колец, осуществляется производство крышек и днищ для колец, благодаря которым формируются полноценные колодцы. Оформите заказ продукции в Уфе, связавшись с представителями компании, они ознакомят вас с условиями предстоящего сотрудничества.
