Бетон третьего тысячелетия добавки к бетонам – tehno-inform.ru domain has expired

%PDF-1.4 % 1 0 obj >/Metadata 5 0 R/OutputIntents[>]/Pages 3 0 R/StructTreeRoot 7 0 R/Type/Catalog>> endobj 5 0 obj >stream 2011-02-02T03:18:51+07:002011-02-02T03:18:51+07:002011-02-02T03:18:51+07:00Microsoft® Office Word 2007application/pdf

  • Граф Монте Кристо
  • uuid:937b5f2f-2b0e-44b9-bb1b-6f8b1eb4eac2uuid:14381647-b7ac-4e29-a51b-ce031813c28cMicrosoft® Office Word 2007 endstream endobj 3 0 obj > endobj 7 0 obj > endobj 12 0 obj > endobj 13 0 obj > endobj 49 0 obj > endobj 50 0 obj > endobj 51 0 obj > endobj 53 0 obj > endobj 54 0 obj > endobj 55 0 obj > endobj 56 0 obj > endobj 57 0 obj > endobj 58 0 obj > endobj 59 0 obj > endobj 60 0 obj > endobj 61 0 obj > endobj 62 0 obj > endobj 63 0 obj > endobj 173 0 obj > endobj 174 0 obj > endobj 175 0 obj > endobj 176 0 obj > endobj 177 0 obj > endobj 178 0 obj > endobj 179 0 obj > endobj 180 0 obj > endobj 181 0 obj > endobj 182 0 obj > endobj 183 0 obj > endobj 184 0 obj > endobj 185 0 obj > endobj 186 0 obj > endobj 187 0 obj > endobj 188 0 obj > endobj 189 0 obj > endobj 190 0 obj > endobj 191 0 obj > endobj 192 0 obj > endobj 193 0 obj > endobj 194 0 obj > endobj 195 0 obj > endobj 196 0 obj > endobj 197 0 obj > endobj 198 0 obj > endobj 199 0 obj > endobj 200 0 obj > endobj 201 0 obj > endobj 202 0 obj > endobj 203 0 obj > endobj 204 0 obj > endobj 205 0 obj > endobj 206 0 obj > endobj 207 0 obj > endobj 208 0 obj > endobj 209 0 obj > endobj 210 0 obj > endobj 211 0 obj > endobj 212 0 obj > endobj 213 0 obj > endobj 214 0 obj > endobj 215 0 obj > endobj 216 0 obj > endobj 217 0 obj > endobj 218 0 obj > endobj 219 0 obj > endobj 220 0 obj > endobj 221 0 obj > endobj 222 0 obj > endobj 223 0 obj > endobj 224 0 obj > endobj 225 0 obj > endobj 226 0 obj > endobj 227 0 obj > endobj 228 0 obj > endobj 229 0 obj > endobj 230 0 obj > endobj 231 0 obj > endobj 232 0 obj > endobj 233 0 obj > endobj 234 0 obj > endobj 235 0 obj > endobj 236 0 obj > endobj 237 0 obj > endobj 238 0 obj > endobj 239 0 obj > endobj 240 0 obj > endobj 241 0 obj > endobj 242 0 obj > endobj 243 0 obj > endobj 244 0 obj > endobj 245 0 obj > endobj 246 0 obj > endobj 247 0 obj > endobj 248 0 obj > endobj 249 0 obj > endobj 250 0 obj > endobj 251 0 obj > endobj 252 0 obj > endobj 253 0 obj > endobj 254 0 obj > endobj 255 0 obj > endobj 256 0 obj > endobj 257 0 obj > endobj 258 0 obj > endobj 259 0 obj > endobj 260 0 obj > endobj 261 0 obj > endobj 262 0 obj > endobj 263 0 obj > endobj 264 0 obj > endobj 265 0 obj > endobj 266 0 obj > endobj 267 0 obj > endobj 268 0 obj > endobj 269 0 obj > endobj 270 0 obj > endobj 271 0 obj > endobj 272 0 obj > endobj 273 0 obj > endobj 274 0 obj > endobj 275 0 obj > endobj 276 0 obj > endobj 277 0 obj > endobj 278 0 obj > endobj 279 0 obj > endobj 280 0 obj > endobj 281 0 obj > endobj 282 0 obj > endobj 283 0 obj > endobj 284 0 obj > endobj 285 0 obj > endobj 286 0 obj > endobj 287 0 obj > endobj 288 0 obj > endobj 289 0 obj > endobj 290 0 obj > endobj 291 0 obj > endobj 292 0 obj > endobj 408 0 obj > endobj 11 0 obj >/ProcSet[/PDF/Text/ImageB/ImageC/ImageI]>>/StructParents 3/Type/Page>> endobj 409 0 obj >stream x]A9n. tA, aS)T"%J"Y]ԓHQ*?ϏoX^^oo|0>2%4iygnu/.ѽ-ֻ˾|uv=-˺,ƽG-hݞvO_0>נ+1/28ӐϮЭ~|$-krIn/_2qGe^-~}Ŀ?kO[`3򩳈fc&-]e%C/X2# ү\X(_FHvz]c[׭l}G5mX+|ucqGWr=5v,h[{4\hkL0 bd(Y%MӥC&qǁql q:

    conf.sfu-kras.ru

    %PDF-1.4 % 1 0 obj >/Metadata 5 0 R/OutputIntents[>]/Pages 3 0 R/StructTreeRoot 7 0 R/Type/Catalog>> endobj 5 0 obj >stream 2011-02-02T03:18:51+07:002011-02-02T03:18:51+07:002011-02-02T03:18:51+07:00Microsoft® Office Word 2007application/pdf

  • Граф Монте Кристо
  • uuid:937b5f2f-2b0e-44b9-bb1b-6f8b1eb4eac2uuid:14381647-b7ac-4e29-a51b-ce031813c28cMicrosoft® Office Word 2007 endstream endobj 3 0 obj > endobj 7 0 obj > endobj 12 0 obj > endobj 13 0 obj > endobj 49 0 obj > endobj 50 0 obj > endobj 51 0 obj > endobj 53 0 obj > endobj 54 0 obj > endobj 55 0 obj > endobj 56 0 obj > endobj 57 0 obj > endobj 58 0 obj > endobj 59 0 obj > endobj 60 0 obj > endobj 61 0 obj > endobj 62 0 obj > endobj 63 0 obj > endobj 173 0 obj > endobj 174 0 obj > endobj 175 0 obj > endobj 176 0 obj > endobj 177 0 obj > endobj 178 0 obj > endobj 179 0 obj > endobj 180 0 obj > endobj 181 0 obj > endobj 182 0 obj > endobj 183 0 obj > endobj 184 0 obj > endobj 185 0 obj > endobj 186 0 obj > endobj 187 0 obj > endobj 188 0 obj > endobj 189 0 obj > endobj 190 0 obj > endobj 191 0 obj > endobj 192 0 obj > endobj 193 0 obj > endobj 194 0 obj > endobj 195 0 obj > endobj 196 0 obj > endobj 197 0 obj > endobj 198 0 obj > endobj 199 0 obj > endobj 200 0 obj > endobj 201 0 obj > endobj 202 0 obj > endobj 203 0 obj > endobj 204 0 obj > endobj 205 0 obj > endobj 206 0 obj > endobj 207 0 obj > endobj 208 0 obj > endobj 209 0 obj > endobj 210 0 obj > endobj 211 0 obj > endobj 212 0 obj > endobj 213 0 obj > endobj 214 0 obj > endobj 215 0 obj > endobj 216 0 obj > endobj 217 0 obj > endobj 218 0 obj > endobj 219 0 obj > endobj 220 0 obj > endobj 221 0 obj > endobj 222 0 obj > endobj 223 0 obj > endobj 224 0 obj > endobj 225 0 obj > endobj 226 0 obj > endobj 227 0 obj > endobj 228 0 obj > endobj 229 0 obj > endobj 230 0 obj > endobj 231 0 obj > endobj 232 0 obj > endobj 233 0 obj > endobj 234 0 obj > endobj 235 0 obj > endobj 236 0 obj > endobj 237 0 obj > endobj 238 0 obj > endobj 239 0 obj > endobj 240 0 obj > endobj 241 0 obj > endobj 242 0 obj > endobj 243 0 obj > endobj 244 0 obj > endobj 245 0 obj > endobj 246 0 obj > endobj 247 0 obj > endobj 248 0 obj > endobj 249 0 obj > endobj 250 0 obj > endobj 251 0 obj > endobj 252 0 obj > endobj 253 0 obj > endobj 254 0 obj > endobj 255 0 obj > endobj 256 0 obj > endobj 257 0 obj > endobj 258 0 obj > endobj 259 0 obj > endobj 260 0 obj > endobj 261 0 obj > endobj 262 0 obj > endobj 263 0 obj > endobj 264 0 obj > endobj 265 0 obj > endobj 266 0 obj > endobj 267 0 obj > endobj 268 0 obj > endobj 269 0 obj > endobj 270 0 obj > endobj 271 0 obj > endobj 272 0 obj > endobj 273 0 obj > endobj 274 0 obj > endobj 275 0 obj > endobj 276 0 obj > endobj 277 0 obj > endobj 278 0 obj > endobj 279 0 obj > endobj 280 0 obj > endobj 281 0 obj > endobj 282 0 obj > endobj 283 0 obj > endobj 284 0 obj > endobj 285 0 obj > endobj 286 0 obj > endobj 287 0 obj > endobj 288 0 obj > endobj 289 0 obj > endobj 290 0 obj > endobj 291 0 obj > endobj 292 0 obj > endobj 408 0 obj > endobj 11 0 obj >/ProcSet[/PDF/Text/ImageB/ImageC/ImageI]>>/StructParents 3/Type/Page>> endobj 409 0 obj >stream x]A9n. tA, aS)T"%J"Y]ԓHQ*?ϏoX^^oo|0>2%4iygnu/.ѽ-ֻ˾|uv=-˺,ƽG-hݞvO_0>נ+1/28ӐϮЭ~|$-krIn/_2qGe^-~}Ŀ?kO[`3򩳈fc&-]e%C/X2# ү\X(_FHvz]c[׭l}G5mX+|ucqGWr=5v,h[{4\hkL0 bd(Y%MӥC&qǁql q:

    core.ac.uk

    Добавки в бетон, не делают его подобным древнеримскому бетону!

    Современные добавки в бетон, которыми изобилуют современные строительные растворы не дают желаемой прочности, бетон может разрушится через 50 – 70 лет. Но если посмотреть на строения древних, то приходишь в недоумение, как эти строения остаются в довольно неплохом состоянии на протяжении тысячелетий.

    Самое удивительное в том, что есть строения, которые находятся что называется в агрессивной среде морских волн, речь пойдет о причалах древнего Рима.

    Открытие ученых

    Ученые, изучавшие цементные рецепты древних архитекторов старого мира, дошли до изучения древнего побережья возле города Неаполя (Италия).

    Достав со дна пробы древнеримской гавани и проанализировав состав, выяснилось, что морская вода растворила вулканический пепел образовав новый связующий состав, морская вода в конечном итоге является связующей добавкой в бетон.

    Бетонные гавани древнего Рима
    Древние римские бетонные гавани и места взятия проб, зеленые круги: 1 = Порт Cosanus , 2 = Порт Traianus , 3 = Порт Neronis , 4 = Baianus Sinus . Вулканические районы, красные треугольники.

    Добавки в бетон древнего Рима

    Раствор римского морского бетона считается прототипом современных бетонов, которые частично заменяют портландцемент натуральным пуццоланом для снижения выбросов CO 2.

    Древнеримские бетоны также имеют добавки в бетон, но они были получены в результате реакции морской воды, извести, прокаленной из известняка, и цеолитированного вулканического пепла.

    В течение столетий крайне редкий минерал под названием алюминий-тоберморит (aluminum tobermorite; Al-tobermorite) само образовался в бетоне. Между тем, ученым ранее давно известно, что алюминий-тоберморит придавал древнеримскому бетону большую прочность, но как именно он там появлялся оставалось загадкой.

    Алюминий-тоберморит, можно получить в лабораторных условиях, но его крайне трудно в рабочих условиях добавить в бетон.

    Под микроскопом

    Цементирующие ткани римских бетонных волнорезов и причалов, построенных из вулканических зольных растворов, представляют собой хорошо сдерживаемый шаблон для разработки цементных технологий посредством низкотемпературных взаимодействий с текучей средой.

    Катионообменными и карбонатными реакциями, которые происходят задолго до начальной фазы реакции с известью, которая определяет активность природных пуццоланов.

    Добавки в бетон древнего Рима под микроскопомДобавки в бетон древнего Рима под микроскопом

    Некоторые аспекты римской пост-пуццолановой системы были воспроизведены в виде цементных систем геополимерного типа, где в водных реакционных субстратах протекают реакции растворения и осаждения, вызванные щелочью, с небольшим или отсутствующим кальцием .

    Однако эти системы не производятся, Выгодное осаждение цементных гидратов путем эволюционного изменения реактивного заполнителя.

    Химия древних бетонов

    Связанные процессы растворения и осаждения, возникающие в результате реактивности синтетических кальций (алюмосиликатных стекол, базальтовых стекол и боросиликатных стекол с водными растворами , имеют большое значение для получения дальнейшего понимания из нескольких путей к низкотемпературной кристаллизации Al-тоберморита.

    Это особенно относится к химическим веществам с изменяемым раствором, производимым в микросредах, связанных с аутигенным растворением щелочных компонентов пуццоланового вулканического пела-щелочного полевого шпата, трахитронного стекла и реликтовых цеолитных текстур.

    Углерод цеолита

    Углерод цеолита в пемковых участках субаэрального раствора также, по-видимому, высвобождал щелочноземельные элементы, связанные с низкотемпературной кристаллизацией Al-тоберморита.

    Платиновые и игольчатые кристаллы Al-tobermorite могут повышать пластичность и устойчивость к разрушению, что, возможно, приводит к увеличению механической устойчивости бетона.

    Портландцемент — гидравлическое вяжущее вещество, в составе которого преобладают силикаты кальция. Это вид цемента, наиболее широко применяемый во всех странах. Название получил по имени острова Портленд в Англии, так как по цвету похож на добываемый там природный камень.

    Пуццола?н (итал. pozzolana) — пылевидный продукт, смесь вулканического пепла, пемзы, туфа. Первое упоминание о месте добычи, зафиксированное в письменных документах, относится к холмам у города Путеолы в районе вулкана Везувий.

    goodhim.com

    Основы технологии самоуплотняющегося бетона | Статья в журнале «Молодой ученый»

    В работе рассмотрены основы получения бетонных смесей с высокой удобоукладываемостью. Показано, что эффект самоуплотнения бетонной смеси достигается за счет совместного использования высокоэффективных суперпластификаторов и минеральных добавок.

    Ключевые слова:самоуплотняющийся бетон, суперпластификатор, минеральная добавка, тонкий заполнитель.



    Самоуплотняющийся бетон (по международной терминологии — Self-Compacting Concrete [SCC]) является одной из современных разновидностей бетона, бурно развивающегося в последние десятилетия. Этот бетон способен уплотняться практически без внешнего воздействия под действием собственного веса, полностью заполняя форму и уплотняясь даже в густоармированных конструкциях. Самоуплотняющиеся бетоны имеют расплыв стандартного конуса 50…80 см, их применение обеспечивает качественное уплотнение бетонной смеси и высокие темпы набора прочности.

    Концепция самоуплотняющегося бетона была разработана японскими специалистами [1] в конце 80 годов. Основным мотивом для создания этой разновидности бетона стало получение высококачественного материала, не требующего значительных трудозатрат для укладки бетонной смеси в опалубку [2]. Этот фактор сыграл основную роль для быстрого развития технологии самоуплотняющихся бетонов в начале 90 годов ХХ века не только в Японии, но и других промышленно развитых странах — США, Швеции, Германии, Франции, которые испытывали дефицит квалифицированной рабочей силы в строительной отрасли.

    В последние годы и в России, в связи с подъемом строительной отрасли, проявляется интерес к самоуплотняющемуся бетону. Этот материал применяется на строительстве отдельных объектов. Очевидно, что широкое распространение передового опыта мировой строительной практики приведет в будущем к более широкому применению самоуплотняющихся бетонов и увеличению объемов их производства. В связи с этим актуальны исследования факторов определяющих свойства самоуплотняющихся бетонов.

    Важнейшей предпосылкой создания самоуплотняющегося бетона является разработка и широкое внедрение в технологию бетона одной из наиболее эффективных групп химических добавок — суперпластификаторов (СП). Понимание того, что эти добавки смогут в значительной степени изменить технологию бетона и позволят создать новые разновидности бетона пришло к специалистам не сразу. Полное использование потенциала СП стало возможным только после системных исследований этих модификаторов бетона и анализа практического опыта их применения.

    Принципиальным изменением в представлениях специалистов, занимающихся производством бетона, было осознание того, что «сэкономленный» цемент при введении в состав бетона высокоэффективных СП должен замещаться не крупным и мелким заполнителем, а активными или инертными минеральными добавками [3]. Понимание этой особенности бетонов с добавкой СП, наряду с созданием более совершенных добавок, стало основой создания самоуплотняющегося бетона.

    Развитие технологии бетонных смесей с высокой удобоукладываемостью происходило за счет использования различных факторов:

    -          применение полифракционного заполнителя с оптимальным гранулометрическим составом;

    -          использование микро- и ультрадисперсного минеральных добавок (микрокремнезема, золы ТЭС, тонкомолотых шлаков и др.) для повышения прочности и коррозионной стойкости материала;

    -          управление реологией высокоподвижных бетонных смесей;

    -          создание новых видов химических модификаторов, регуляторов свойств бетона.

    В 1986 году проф. Окамура [4] при разработке высокоподвижного бетона обобщил опыт, накопленный в указанных областях, предложил концепцию новой разновидности бетона, который он предложил назвать «самоуплотняющийся бетон».

    Важной отличительной чертой современных самоуплотняющихся бетонов в сравнении с литыми бетонными смесями прошлого является отсутствие водоотделения и расслоения при высокой текучести смеси. Низкое водоцементное отношение цементного теста при введении в состав смеси высокоэффективных гиперпластификаторов обеспечивает значительное повышение плотности цементно-водной суспензии. Однако плотность суспензии, даже в случае предельного снижения водоцементного отношения не достигает плотности заполнителя — 2500…2700 кг (рис. 1). Это обстоятельство свидетельствует в пользу того, что повышение плотности цементного теста является только дополнительным фактором, снижающим склонность бетонной смеси к расслоению.

    Бетон третьего тысячелетия добавки к бетонам – tehno-inform.ru domain has expired

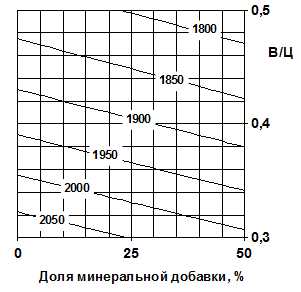

    Рис. 1. Влияние водоцементного отношения и доли замещения цемента с плотностью 3100 кг/м3 минеральной добавкой, имеющей плотность 2700 кг/м

    3 на плотность цементного теста



    В качестве основного фактора, обеспечивающего нерасслаиваемость смеси, следует рассматривать высокую вязкость цементной суспензии, которая при этом имеет низкое предельное напряжением сдвига. Такое сочетание основных реологических характеристик цементного теста обеспечивает выход из бетонной смеси воздуха, который был в нее вовлечен при перемешивании. Для снижения седиментационных явлений в бетонную смесь могут вводиться загущающие добавки на основе модифицированной целлюлозы, гидролизованного крахмала, полиэтиленгликоля, природных биполимеров и др. [5].

    Основная задача, которая должна быть решена при проектировании состава самоуплотняющегося бетона — обеспечение достаточно высокой раздвижки зерен крупного и мелкого заполнителя. В противном случае при введении в бетонную смесь высокоэффективных СП будет наблюдаться сегрегация смеси, которая при определении подвижности с помощью стандартного конуса проявится в виде «эффекта сомбреро» — вытекание из бетонной смеси растворной составляющей, а из растворной составляющей — «цементного молока». При этом бетонная смесь принимает форму, напоминающую сомбреро (рис. 2а).

    Бетон третьего тысячелетия добавки к бетонам – tehno-inform.ru domain has expired

    Рис. 2. Определение удобоукладываемости высокоподвижной бетонной смеси с избыточным (а) и оптимальным (б) содержанием заполнителя. Обозначения: 1 — бетонная смесь с повышенным содержанием крупного заполнителя; 2 — бетонная смесь с повышенным содержанием растворной составляющей; 3 — «цементное молоко»; 4 — однородная бетонная смесь



    Необходимая раздвижка зерен заполнителя достигается за счет введения в состав бетона тонкого наполнителя, сопоставимого по дисперсности с вяжущим. Количество этого компонента сопоставимо с расходом вяжущего цемента. Значительное разбавление цемента инертным материалом не приводит к значительной потери прочности в связи со значительно более низким, чем в традиционных бетонах, водоцементным отношением. Введение в состав бетона с высокой удобоукладываемостью значительных объемов инертных или активных минеральных добавок позволяет получить высокоподвижную, но стойкую к сегрегации бетонную смесь.

    В настоящее время теория проектирования составов самоуплотняющихся бетонов еще не разработана. Реологические свойства этих бетонов очень чувствительны к соотношению компонентов и их свойствам. Поэтому подбор состава ведется опытным путем. На первом этапе подбирают вид и расход СП, а также минеральной добавки и водоцементного отношения для получения цементного теста с достаточной текучестью. На втором и третьем этапе последовательно подбирают расход крупного и мелкого заполнителя для получения бетонной смеси с расплавом смеси не ниже 50 см. При оценке реологических свойств самоуплотняющейся бетонной смеси необходимо в обязательном порядке определять ее стойкость к расслоению.

    Самоуплотняющийся бетон — материал с уникальными технико-строительными свойствами. Его получение возможно благодаря синергизму совместного использования высокоэффективных суперпластификаторов (гипрерпластификаторов) с активными или инертными минеральными добавками. Для широкого применения этих бетонов необходимо создание новой производственной базы, позволяющей на более высоком уровне осуществлять подготовку сырьевых материалов и точно выдерживать их рецептуру.



    Литература:



    1.         Ozawa K, et. al. Development of high performance concrete based on the durability design of concrete structures: Proceedings of the second East-Asia and Pacific Conference on Structural Engineering and Construction (EASEC-2). 1989. Vol. 1. pp. 445–450.

    2.         Оучи, М. Самоуплотняющиеся бетоны: разработка, применение и ключевые технологии // Бетон на рубеже третьего тысячелетия: Труды 1-ой Всероссийской конференции по бетону и железобетону. — М.: Готика, 2001. С.209–215.

    3.         Collepardi M. A Very Close Precursor of Self-Compacting Concrete (SCC) // Supplementary Volume of the Proceedings of Three-Day CANMET/ACI International Symposium on Sostainable Development and Concrete Technology. USA, S. Francisco, 2001. pp. 23–28.

    4.         Okamura H, et. al. Mix-design for self-compacting concrete // Concrete Library of JSCE. 1995. No. 25. pp.107–120.

    5.         Collepardi, M. Self-Compacting Concrete: What is New? // Proceedings of Seventh CANMET/ACI International Conference on Superplasticizers and Other Chemical Admixtures In Concrete. Berlin, Germany. 2003. pp. 1–16.

    moluch.ru

    Добавка для бетона «Эластобетон-А» ТЕХНОЛОГИЯ

    Химическая добавка для бетона Эластобетон-А – технология применения, свойства,
    особенности устройства бетонных полов с добавками Эластобетон-А.

    Добавки в бетон «Эластобетон-А» вводятся с водой затворения в количестве 3,0% от массы цемента.

    Назначение. Бетоны с добавкой «Эластобетон-А» (далее Добавка) применяются для устройства высокопрочных бетонных стяжек (М500 и более) следующих вариантов:

    1. Стяжки с ускоренным набором прочности для дальнейшего нанесения полимерных покрытий и пропиток.
    2. «Объемный топпинг» (сухие упрочняющие смеси НЕ требуются).
    3. Полы «Терраццо» (мозаичный бетон), в том числе цветные.

    Укладка бетонного пола выполняется так же, как при использовании «обычного» бетона: Бетонная стяжка пола ТЕХНОЛОГИЯ

    Важная информация для производителей бетона

    1. Добавка не оказывает коррозионного воздействия на металлические и полимерные конструкции и материалы (смесители, бетоновозы, бетоноводы и т.п.).
    2. Добавка не содержит абразивных компонентов.
    3. Добавка не вызывает ложного схватывания бетона и ускорения сроков начала схватывания бетона.
    4. Добавка не токсична, не горюча, не имеет запаха.

    Воздействие на металлические поверхности.

    1. Не вызывает коррозии арматуры, смесительного и другого оборудования.
    2. Является слабовыраженным пассиватором железных поверхностей.

    Описание добавки в бетон «Эластобетон-А»

    Общие рекомендации.

    1. Допускается использовать Добавку только в бетонах, не содержащих пластификаторов.
    2. Совместимость с другими добавками (воздухововлекающими, замедлителями схватывания и т.п.), как и совместное их влияние на прочностные свойства бетона, необходимо проверять дополнительно.
    3. В качестве основы следует использовать только бездобавочные бетоны:
      • Для упрочненных бетонов – бетоны класса В20 и более.
      • Для «объемного топпинга» и «терраццо» - бетоны класса не менее В25 и не более В35.
      • Для стяжек с ускоренным набором прочности – бетоны класса В15 и более.
    4. Оптимальная осадка конуса бетона составляет 16-24см (подвижность П4-П5).
    5. Рабочее водоцементное отношение (В/Ц): 0,3-0,37.
    6. Время перемешивания на РБУ – от 1 до 2 минут (до разжижения бетонной смеси). Разжижение происходит «скачком».

    Ввод бетона в эксплуатацию – на 7-8сутки!

    Свойства добавки в бетон.

    1. Является пластификатором I группы.
    2. Вызывает самоуплотнение бетонной смеси.
    3. Является ускорителем набора прочности.
    4. Не влияет на время начала схватывания бетонной смеси.
    5. Придает выраженные тиксотропные свойства – исключает расслоение бетона.
    6. Реагирует со свободной известью, кольматирует и упрочняет цементный камень.
    7. Улучшает сцепление бетона с арматурой и фиброй.
    8. Значительно снижает усадочные напряжения в бетоне (уменьшает усадку до 70%).

    Ограничения.

    1. Добавка НЕ совместима с другими пластификаторами.
    2. Добавка НЕ совместима с противоморозными добавками на основе сульфатов, сульфитов, роданидов и тиосульфатов.
    3. НЕ допускается применения источников постоянного тока для прогревания бетона.
    4. НЕ совместима с жидкими стеклами.
    5. Внимание! НЕ допускается добавлять в бетон дополнительное количество воды на объекте.

    Совместимость.

    1. Совместима с противоморозными добавками, за исключением указанных выше.
    2. Совместима с большинством цементов.

    Применение.
    Добавка вводится с водой затворения в смесительное оборудование в количестве 3,0% от массы цемента.
    Внимание! НЕ допускается вводить Добавку в бетоновоз!
    Количество воды затворения необходимо скорректировать предварительно.
    Внимание! Для обеспечения стабильных свойств бетонной смеси и прочностных свойств бетона необходимо использовать цемент, песок и щебень одной партии. В противном случае – скорректировать состав бетонной смеси, включая дозировку воды.

    Предварительная корректировка количеств воды затворения. Метод пробника

    Внимание! Если отбор Добавки для Пробника производится из «общей большой тары», тщательно перемешайте добавку дрелью с миксером до однородного состояния (ок.1мин.) и только потом отлейте нужное количество для пробника.

    Порядок корректировки количества воды затворения.

    1. В лаборатории изготовителя товарного бетона изготовить бездобавочный бетон необходимой марки.
      Рекомендуемая осадка конуса (подвижность П4-П5): на гравийном щебне – 16-20см; на гранитном щебне – 20-24см.
    2. Зафиксировать массу воды затворения.
    3. Приготовить сухую бетонную смесь: цемент/песок/щебень. Соотношения компонентов - как у бездобавочного бетона.
    4. Уменьшить массу воды затворения на 35%, ввести в нее добавку из расчета 30г на 1кг цемента, тщательно перемешать.
    5. Ввести воду с добавкой в сухую бетонную смесь и тщательно перемешать. Замерить осадку конуса.
    6. При необходимости, ввести малыми порциями дополнительную воду затворения до получения бетона с осадкой конуса равной осадке ранее приготовленного бездобавочного бетона.
    7. Зафиксировать количество воды и передать информацию оператору бетонного узла.

    Финишная отделка поверхности бетонного пола

    1. Полы с полимерными пропитками или покрытиями.
    Операции: затирка, шлифование, нанесение покрытия или пропитки. Заглаживать лопастями не рекомендуется.
    Шлифовать на глубину 1-2мм с целью удаления верхнего ослабленного слоя бетона.
    Нанесение пропитки Элакор-ПУ Грунт-2К – на 6-7 сутки после укладки бетона.
    Нанесение полимерных полов (окрасочных, кварцнаполненных и наливных полов) – на 12-14сутки после укладки бетона.
    Полимерные и наливные полы Элакор обеспечивают широкую гамму декоративных и эксплуатационных характеристик.

    2. «Объемный топпинг» (заглаженная поверхность).
    Операции: затирка, заглаживание, нанесение силера на 3-5сутки после укладки бетона.
    Применяются силеры одного из следующих типов: акриловый или акриловый водоэмульсионный, эпоксидный или эпоксидный водоэмульсионный. Для общестроительных целей предпочтительны акриловые силеры. Они хорошо удерживают воду, необходимую для дальнейшего созревания бетона и, в отличие от эпоксидных, при истирании не теряют глянец. Рекомендуем «Элакор-ПУ Силер».

    3. Полы «Терраццо» (мозаичный бетон).
    Операции: затирка, шлифование, лощение (полировка) на 4-5сутки после укладки бетона, нанесение лака на 5-7сутки.
    Заглаживать лопастями не рекомендуется. Шлифовать терраццо на глубину 3-5мм до равномерного вскрытия рисунка.

    Замечание. Шлифованные полы более трудоемки в изготовлении, чем заглаженные, но имеют более высокие прочностные характеристики и высокую стойкость к агрессивным средам.

    Рекомендации по эксплуатации бетонных полов с добавками Эластобетон-А

    1. Уход за полами «Объемный топпинг» и полированными полами аналогичен уходу за полами с традиционным топпингом: машинная уборка со слабощелочными и нейтральными моющими средствами типа «Пентамаш-У1» и «Пентамаш-У3» или их аналогами.
    2. Уход за шлифованными полами с полиуретановыми покрытиями или пропитками «Элакор-ПУ» допускает воздействие любых моющих и дезинфицирующих средств.

    ООО «ТэоХим» - производит и продает химические добавки для бетона и выполняет работы - устройство бетонных полов, полимерцементных полов, полимербетонных полов.

    22июл16

    www.teohim.ru

    Добавки в бетон. Ратинов В.Б., Розенберг Т.И. 1989

    Изложены физико-химические основы механизма действия добавок и бетоны. Рассмотрены реакции между добавками и составляющими цемента или цементного камня. Дан анализ процессов, влияющих на технологические свойства бетонной смеси и твердение бетона в присутствии добавок. Приведены классификация добавок по механизму их действия на процессы гидратационного твердения минеральных вяжущих веществ, составы и области рационального применения эффективных индивидуальных и комплексных добавок, вводимых в бетоны, твердеющие при температуре ниже 0°С, в нормально-влажных условиях и при тепловлажностной обработке до 100°С с учетом влияния добавок на структурно- и физико-механические свойства бетона и его долговечность. Издание 1-е вышло в 1973 г. Для научных и инженерно-технических работников, занятых в промышленности строительных материалов, стройиндустрии и в строительстве.

    Глава 1. Состав цементного камня. Механизм и кинетика гидратации при твердении вяжущих веществ
    1.1. Фазовый состав цементного камня в бетоне
    1.2. Основы механизма и кинетики процесса гидратации при твердении минеральных вяжущих веществ
    1.3. Кинетика протекания процессов растворения вяжущих веществ и кристаллизации новообразований из пересыщенных растворов
    1.4. Качественные и количественные закономерности кинетики гидратации при твердении минеральных вяжущих веществ
    1.5. Уровни структуры и энергия связи между составляющими цементного камня в бетоне

    Глава 2. Классификация добавок в бетон и механизм их действия
    2.1. Основные принципы построения классификации добавок
    2.2. Добавки первого класса — электролиты, изменяющие растворимость вяжущих веществ
    2.2.1. Добавки, не содержащие одноименных с вяжущим ионов
    2.2.2. Добавки, содержащие одноименные с вяжущими ионы
    2.3. Добавки второго класса, реагирующие с вяжущими веществами с образованием труднорастворимых или малодиссоциированных соединений
    2.3.1. Добавки первой группы, вступающие с вяжущими веществами в реакции присоединения
    2.3.2. Добавки второй группы, вступающие с вяжущими веществами в обменные реакции
    2.4. Добавки третьего класса — готовые Центры кристаллизации (кристаллические затравки)
    2.5. Добавки четвертого класса — органические поверхностно-активные вещества
    2.5.1. Выбор классификации добавок четвертого класса
    2.5.2.    Добавки первой группы — гидрофобизирующие
    2.5.3.    Добавки второй группы — гидрофобизирующие

    Глава 3. Твердение бетона с комплексными добавками
    3.1. Комплексные добавки первой категории
    3.1.1. Смеси добавок первого класса
    3.1.2. Смеси добавок второго класса
    3.1.3. Смеси добавок третьего класса
    3.1.4. Смеси добавок четвертого класса
    3.2. Комплексные добавки второй категории
    3.2.1. Смеси добавок первого и второго, первого или второго и третьего классов — электролитов и готовых центров кристаллизации
    3.2.2. Смеси добавок первого или второго и четвертого классов — электролитов и ПАВ
    3.2.3. Смеси добавок третьего и четвертого классов — готовых центров кристаллизации и органических ПАВ

    Предисловие

    Со времени выхода в свет первого издания книги прошло 15 лет. За этот казалось бы небольшой срок популярность добавок настолько возросла, что без них нельзя представить теперь современное бетоноведение. В СССР сейчас с добавками ежегодно укладывают около 100 млн. м3, т. е. почти 40 % монолитного и сборного бетона и железобетона. Однако это не предел: в Австралии, США, ФРГ, Японии объем производства бетона с добавками составляет 60-80 %. Следует отметить, что по применению противоморозных добавок мы занимаем ведущее положение в мире.

    Введение добавок один из самых технологичных, гибких, доступных и универсальных способов улучшения всех свойств бетонных смесей и бетонов и придания им новых, нехарактерных дня них, а также снижения трудозатрат, расхода цемента, экономии тепло- и электроэнергии, совершенствования технологи, повышения производительности предприятий стройиндустрии и т. д.

    В развитии исследований и прикладных работ в этой перспективной области, находящейся на стыке между технологией, химией и строительством, принимают участие многие ученые и специалисты. Их усилия сосредоточены, главным образом, на модернизации способов получения и очистки, расширении номенклатуры, исследовании свойств и механизма действия органических и комплексных добавок, а также на разработке таких технологических приемов ведении строительных работ, в которых в максимальной мере учитывались бы особенности, присущие бетонным смесям и бетонам с органическими добавками.

    Естественно, первое издание книги «Добавки в бетон» (1973 г.) уже не могло удовлетворить инженеров и научных сотрудников, занятых исследованием, получением и применением органических добавок и их производных. Соответственно мы полностью переработали эту часть книги.

    Номенклатура и теория действия добавок электролитов — индивидуальных и многокомпонентных за истекшие 15 лет изменилась в меньшей степени. Кроме того, на шестом, седьмом и восьмом Международных конгрессах по химии цемента, многочисленных конференциях, симпозиумах и семинарах представления о механизме гидратации цемента и влиянии добавок электролитов на эти процессы развивались достаточно успешно. Это позволило нам сократить отдельные разделы первой главы книги и лишь несколько дополнить остальные, посвященные проблеме использования добавок электролитов и комплексных добавок на их основе.

    Поскольку до сих пор в литературе преобладает строительно-технологический подход к проблеме добавок в бетоны, мы стремились сохранить те же принципы и ту же теоретическую направленность материала, которая характеризовала первое издание книги; основной акцент в ней сделан на углубленное рассмотрение физико-химических основ механизма действия добавок с привлечением (там, где это возможно) строгих аналитических зависимостей в области кинетики параллельно и последовательно протекающих процессов и на построение научной классификации по механизму влияния добавок на моно- и полиминеральные вяжущие вещества и продукты их гидратации.

    Мы не включили в книгу некоторые основные положения, подробно изложенные в других монографиях, а также те вопросы, которые могут составить основу отдельной книги (мы наметили только их контуры).

    Считаем своим приятным долгом поблагодарить всех тех, кто творчески сотрудничал с нами в исследовании и применении добавок в бетоны, а В.Г. Батракова — за рецензирование книги и полезные советы.

    books.totalarch.com

    Рецензия-отзыв на книгу М.Ш.Файнера «Новые закономерности в бетоноведении и их практическое приложение»

    (Все права защищены, публикация данной информации в любом виде, без разрешения владельцев запрещена. С предложениями обращаться [email protected])

    Посмотреть все статьи

    Киев, Наукова думка, 2001 г. 448 стр.

    Книга распространяется НПФ “Композит” 58022, г.Черновцы, ул.Герцена, 1-а, тел. (0372) 530796, тел./факс (044) 2481195

    Нелегкая задача мне выпала – рецензировать замечательный труд замечательного ученого. Поэтому я решил несколько изменить традиционный для подобных рецензий подход и написать не рецензию, а отзыв. Тем более, что официальная рецензия, в официальном журнале бетонщиков, данная профессором Батраковым В.Г., приводится ниже (см. Приложение 6) – и вряд ли я смогу что-либо добавить в этом плане к словам мэтра.

    Я об этой книге слышал давно. Встречал множество ссылок на неё. В нашей библиотеке имеется несколько трудов “раннего” Файнера, не считая его публикаций в специализированной периодике. Поэтому, когда подвернулась возможность, я с величайшим удовольствием поехал в Киев на конференцию, где и повстречался с Марком Шиковичем. Там же я и приобрел книгу.

    Первое впечатление, от самой обложки, — Ух ты! Ну, прям, подарочный фолиант. Такой томик не стыдно и любимому начальнику или “нужному” человеку подарить. В стиле “под кожу”, тисненный золотом — сразу чувствуется порода. Прекрасная бумага, отличная полиграфия. И первая бяка, бросившаяся в глаза – книга написана сразу на двух языках! Пол страницы на русском, вторая половина — на английском. Читать неудобно, да и логика автора в этом вопросе не совсем понятна. Начинаю читать, и…. продолжаю всю ночь, пока возвращаюсь на поезде домой. Даже то, что попутчики улеглись спать, не смогло заставить меня прерваться – в тамбуре свет не выключают.

    Да, с полной определенностью, можно сказать – подобного стиля изложения в бетоноведении еще не было. Ученый не прячется за научными фразами и умными словами, а ведет доверительную беседу с читателем. Первая глава – “Краткий исторический очерк развития науки о бетоне”, изобилует множеством ссылок, на труды предшественников. И многие вещи названы своими именами. Порой достаточно колко и едко. Своеобразие автора в мышлении и изложении прослеживается даже в таком описательно-библиографическом разделе, обязательно предваряющим любой серьезный труд по бетоноведению. И, если обычно, все начинают с римского бетона (ну прям каждый считает своим долгом его упомянуть, а затем быстренько перескочить в “наше время”, мимоходом пнув бедного английского дорожного мастера Аспдина – дескать наш Ч

    www.ibeton.ru
