Как рассчитать кубатуру бетона для заливки пола или фундамента: инструкция

Перед тем как приступать к выполнению тех или иных работ с использованием бетона, следует правильно рассчитать требуемый объем данного материала. Речь в данном случае идет о ваших деньгах. Несложно догадаться, что при заливке, например, бетонного фундамента, весь материал следует сразу же пускать в работу. В ином случае он просто застынет, и уже будет ни на что не годен. Соответственно, правильно вычислив требуемый объем, вы не допустите лишних трат.

Читайте также: Как правильно рассчитать количество бетона на фундамент

Как рассчитать требуемую кубатуру бетона для заливки фундамента

Данный строительный материал применяют для различных работ. В частности, бетон используется для заливки фундаментов под строениями. Давайте опустим все сопутствующие этому моменты, и поговорим только лишь о расчете требуемого количества бетона. В первую очередь нам следует определиться с типом фундамента, выбрав один из трех вариантов:

  • ленточный;
  • плиточный;
  • свайный (столбчатый).

Первый является одним из наиболее распространенных вариантов, поэтому начнем именно с него. Это, по сути, бетонная лента, имеющая замкнутый контур. Такой тип фундамента выбирают для строительства небольших домов, например, на приусадебном участке. Основными его отличиями являются простота конструкции и хорошие характеристики в плане прочности. Для того чтобы правильно рассчитать объем бетона для заливки такого фундамента, нам нужно предварительно узнать определенные «вводные данные» – речь идет о высоте и ширине ленты. Здесь стоит учесть, что она имеет прямоугольное сечение. Соответственно, чтобы вычислить площадь ленты, нужно просто перемножить ширину и высоту. Теперь нам нужно определить полный объем фундамента. Для этого полученную в ходе предыдущих вычислений цифру перемножаем на длину ленты.

Стоит отметить несколько важных моментов. В частности, высота ленты должна в 2 раза превышать ее ширину. Данный показатель также включает в себя размер надземной ее части и глубину закладки. Суммарная длинна ленты – это не только лишь ее внешний периметр – нужно учитывать и межкомнатные перегородки. Как правило, последние не являются несущими конструкциями, поэтому под них целесообразно заливать более легкий фундамент, имеющий иные, отличные от основного, геометрические размеры. Это обязательно нужно учитывать, делая подсчеты.

Для того чтобы получить полный объем фундамента, рекомендуется проделать такой подсчет для всех его частей с разной геометрией, после чего сложить полученные цифры.

В данном случае следует воспользоваться формулой V = S × L. Давайте ее расшифруем:

V – это объем;

S – площадь поперечного сечения ленты;

L – общая длина.

Два последних показателя измеряются в метрах. Полученный результат затем просто округлите до нужного значения.

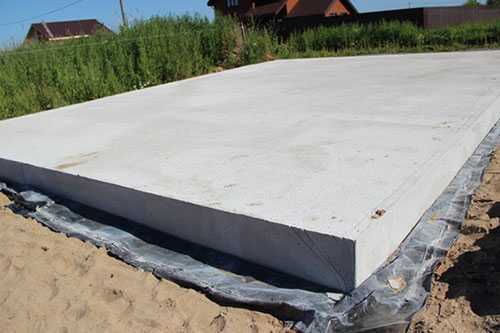

Плиточный фундамент – это, по сути, монолитная бетонная плита, размещаемая под всей площадью здания. Его применят, например, на сложных грунтах. Также такой тип фундамента уместен, если плиту затем планируется использовать в качестве основания для пола. Теперь давайте перейдем непосредственно к расчетам.

Для того чтобы подсчитать объем бетона, нам сперва следует узнать площадь плиты (S) и ее толщину (Н). Далее все делается по очень простой формуле: V = S × H. Для ребер жесткости объем вычисляют отдельно, после чего полученные результаты нужно сложить.

Свайный фундамент считается наиболее экономным в плане расхода бетона, однако здесь не стоит забывать о таких дополнительных затратах, как аренда техники для бурения грунта. Впрочем, давайте отложим финансовую составляющую в сторону, ведь нас больше интересует подсчет требующегося объема материала.

Для этого сперва следует узнать высоту каждой сваи (Н) и ее диаметр (D). Далее подставляем данные значения в следующую формулу: V = (3,14 × D2 / 4) × H. Однако не стоит забывать, что в данном случае вы получили объем только лишь одной сваи. Для того чтобы узнать кубатуру бетона, нужную для сооружения всего фундамента, полученную цифру следует еще умножить на количество столбов. Хотелось бы отметить, что зачастую полученный результат бывает в виде десятичной дроби. Естественно, его следует округлить в большую сторону, чтобы в итоге у вас было целое число.

Расчет кубатуры бетона для заливки пола

В завершение давайте рассмотрим еще один момент. Речь идет о расчете количества бетона, необходимого для заливки пола. Толщина стяжки при этом должна быть не менее 4-х сантиметров. Более тонкий слой заливать не рекомендуется ввиду высоких рисков появления трещин и последующего разрушения. Опытные специалисты советуют выполнять такую работу за один раз, если, конечно, позволяет площадь. Соответственно, правильный подсчет нужного количества бетона выходит едва ли не на первый план. Ведь нехватка материала в процессе заливки может негативно сказаться на итоговом результате. Впрочем, сделать нужный расчет достаточно просто. Для того чтобы узнать требуемый объем бетона, вам нужно перемножить между собой два значения – площадь поверхности стяжки (S) и ее толщину (Н). Соответственно, формула будет выглядеть следующим образом: V = S × H.

Однако следует предупредить, что применяется она только лишь для ровных поверхностей. Между тем нередко база бывает не горизонтальной. В таком случае для подсчетов придется применять усредненные показатели. Соответственно, полученный результат будет не совсем точным. При этом лучше приготовить бетон с небольшим запасом. Пускай вы немного потеряете в деньгах в случае избытка материала, зато вся работа будет выполнена за один раз.









betonprosto.ru

Как вычислить кубатуру бетона на фундамент


Как рассчитать кубатуру бетона

Правильный расчет объема бетона, необходимого для устройства фундамента, важно определять по нескольким причинам. Застройщику нужно знать точное количество необходимой смеси для планирования доставки ее за минимальное число рейсов автомиксеров. Нехватка материала для заливки всего объема фундамента в результате выливается в дополнительные расходы на доставку недостающего объема. Убыточен также и завоз бетона в количестве большем, чем это требуется: «лишний» оплаченный бетон в таком случае часто просто некуда принимать. Кроме того, технология укладки монолитного бетона требует минимального количества холодных швов. Основание, по возможности, должно быть залито как можно быстрее, без стыков свежей смеси с уже схватившимся бетоном. В статье мы расскажем, как рассчитать кубатуру бетона для устройства разных типов фундаментов, что позволит избежать неоправданных затрат и выстроить правильный технологический цикл.

Способы расчетов объемов бетона

Существует два метода расчетов – простой «ручной» или автоматизированный. Второй представляет собой специализированную компьютерную программу, в которую вносятся исходные данные (тип фундамента, размеры, глубина и пр.) и мгновенно считываются результаты расчетов объема бетона с необходимыми поправками. Программа дополнительно выдает по отдельным характеристикам справочную и другую информацию. «Ручной» метод предполагает использование формул школьного курса геометрии для расчета объемов фигур с различными формами площади фундамента. Рассчитанный объем можно получить по проектным данным, а также по установленной опалубке.

Второй способ более точен, т.к. учитывает фактические объемы, в которые должен приниматься бетон. Объемы сложных типов оснований под здания определяются как сумма объемов нескольких составных частей. Поправка на арматурную сетку в опалубке, как правило, не учитывается по причине ее незначительного влияния на конечный результат. Приведем примеры расчета объема бетона для разных типов фундаментов.

Ленточный фундамент

В плане такой тип конструкции основания представляет собой ленточный контур прямоугольной или более сложной формы с внутренними участками под перегородки. Чтобы вычислить объем бетона на фундамент прямоугольной формы, нужно от объема параллелепипеда с размерами по внешнему контуру вычесть объем параллелепипеда по внутреннему контуру. Результатом будет объем ленты самого фундамента. Внутренние перегородочные части можно разбить на участки одинакового сечения для расчета каждого участка в отдельности. Для определения общего объема суммируются объемы всех таких участков.

Пример 1.

План ленточного фундамента для примера расчета кубатуры бетона.

  • Объем по внешнему контуру будет равен 10 х 8 х 2,4 =192 м³
  • Объем по внутреннему контуру – 143,63 м³.
  • Объем внешней части по периметру составит 192 – 143, 63 = 48, 4 м³
  • Объем внутренней части (8,8 + 6,2) х 0,6 х 2,4 = 17,72 м³ — произведение площади сечения на общую длину в м.
  • Всего для заливки понадобится 66,13 м³ бетона

Расчеты в данном случае делались по чертежам. При определении объема бетона в установленную опалубку следует сделать фактические замеры опалубки и аналогично сделать необходимые расчеты.

Свайный фундамент

Наиболее простая конструкция для подсчета необходимого объема бетона. Чтобы рассчитать объем бетона, следует определить объем каждой отдельной сваи и умножить ее на количество свай в основании. Сваи чаще всего представляют собой заглубленные в грунт трубы, которые затем заливают бетоном.

Пример 2.

Исходные данные:

  • Количество свай – 30 штук;
  • Диаметр сваи – 0,2 м;
  • Глубина заглубления (заливки) 2,0 м.

Расчет:

Определяем площадь сечения одной сваи, и умножив ее на глубину, получаем объем бетона, необходимый для устройства одной сваи. В расчетах 3,14 – константа «Пи», 0,1 – радиус сваи, 2,0 – глубина заливки в м.

3,14 х 0,1 х 0,1 х 2,0 = 0, 0628 м²

Всего на заливку 30 свай пойдет:

0, 0628 х 30 = 1,88 м³ бетонной смеси.

Если сечение свай прямоугольное, то объем сваи определяется произведением длин сторон на глубину заливки.

Плитный фундамент

В плане такой тип фундамента обычно представляет собой прямоугольник, размеры которого можно определить по чертежам или замерить по фактически установленной опалубке. Объем бетона для заливки определяется просто – произведением площади на высоту. Площадь определяется произведением длины основания на ширину.

Пример 3.

Исходные данные:

  • Длина фундамента – 10 м;
  • Ширина – 8 м;
  • Глубина – 0,4 м.

Объем бетона для устройства фундамента будет равен произведению этих характеристик:

10 х 8 х 0,4 = 32 м³

Плитный фундамент может иметь сложную форму в плане. В этом случае общий план разбивается на несколько простых составляющих, определяется площадь каждой из них, а затем общая площадь вычисляется сложением.

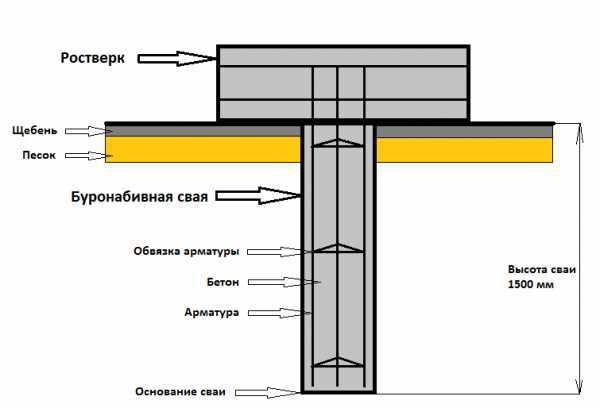

Буронабивной фундамент с монолитным ростверком

Посчитать объем этого типа основания очень просто. Для этого надо разделить его на две части – опорную столбовую, ростверковую и высчитать объем каждой из них. Ростверк представляет собой бетонную монолитную плиту, расчет объема которой в примерах показывался ранее. Расчет объемов свайной части аналогичен расчету столбовой опорной части буронабивного фундамента. Общий объем заливки в кубических метрах определяется сложением объемов бетона для заливки каждой из указанных частей.

Как правильно заказать бетон

Правильно рассчитать объем кубов бетона для заливки важно, но недостаточно для того, чтобы избежать непредвиденных расходов. Если для устройства фундамента бетон планируется завозить от производителя, организация работ по подготовке и приемке бетона должна быть безупречной. На что следует обратить внимание:

    • Опалубка должна быть установлена и готова для принятия бетона. Установку опалубки следует поручить профессионалам. Жесткая и прочная конструкция после заливки держит бетон, не изменяя формы.
    • Обеспечьте подъезд миксера к месту разгрузки. Если основание большое по площади, желательно подготовить несколько точек разгрузки для снижения трудозатрат по заливке. Простой миксера на разгрузке оплачивается клиентом дополнительно, поэтому принять бетон нужно как можно быстрее.
Заливка опалубки из миксера
  • Чтобы избежать конфликтов с поставщиком по объемам поставки, советуем предупредить продавца о том, что количество необходимого бетона рассчитано, и попросить проследить, чтобы миксеры были загружены согласно отгрузочным документам.
  • Заранее следует определить и заказать у поставщика дополнительное оборудование для разгрузки бетона (рукава, транспортеры, бетононасосы и т.д.).
  • При разгрузке бетона возможны потери из-за случайных разливов, остатков смеси на оборудовании и насосах и т.д. Заказывая бетон, следует предусмотреть такие потери, увеличив заявленный объем на 5 – 7%.

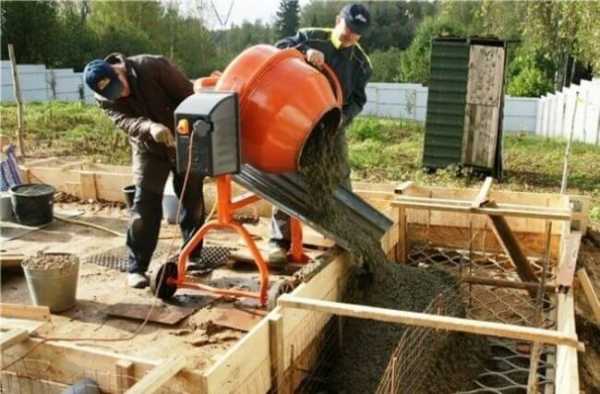

Если застройщик планирует готовить бетон на месте строительства, то правильный расчет кубатуры бетона нужен для приобретения количества материалов. В таком случае на первый план по важности выступает правильное приготовление бетонной смеси необходимой марки.

На что обращать внимание при устройстве фундамента

В отдельных случаях стоимость устройства фундаментного основания достигает трети стоимости всего строительства, поэтому стремление некоторых застройщиков сэкономить оборачивается печальными последствиями. Существуют также ошибки из-за неопытности и нерадивости исполнителей. Кратко перечислим то, чего нельзя допустить при устройстве фундамента:

1. Несоответствие конструкции основания типу грунта на участке застройки. Ленточные фундаменты, в частности, устраиваются на стабильных сухих грунтах. На обводненных грунтах предпочтительны свайные или плитные конструкции. Если нет проектного решения, рекомендовать тип фундамента должны специалисты.

Трещины стены от осадки основания

2. Неправильное устройство подошвы под ленточный фундамент. Нередко подошва устраивается небрежно, т.к. недобросовестные строители не считают нужным тщательно выполнять работы, результат которых сложно проконтролировать. В результате распределение нагрузки на подошву оказывается неравномерным, фундамент «ползет» — в нем, а затем в построенном здании появляются трещины.

3. Неверная установка опалубки и, как следствие, недостаточный внешний слой бетона для того, чтобы гарантированно закрыть арматурный каркас, коррозия арматуры. Ненадежное крепление опалубки.

4. Отсутствие расчета куба бетона. Такой расчет нужно сделать при самостоятельной заливке. Поскольку составляющие бетона имеют разные свойства, рассчитать куб бетона следует для того, чтобы точно определить объем материалов для устройства фундамента.

5. Неточное соблюдение геометрии конструкции. Неровные углы в комнатах – не самая большая неприятность, которая может быть следствием нарушений формы. Следствием такой ошибки может быть, например, нехватка длины плит для устройства перекрытия.

6. Отсутствие арматуры или «экономия» на диаметрах и количестве грозит тем, что фундамент не выдержит нагрузку.

7. Неправильная перевязка (или ее отсутствие) фундаментных блоков при устройстве сборных типов фундаментов.

8. Некачественная подготовка основания (уплотнение грунта и песчаной подушки) при строительстве мелкозаглубленных типов фундаментов.

Как рассчитать объём бетона для фундамента обновлено: Ноябрь 30, 2016 автором: Артём

okbeton.ru

Как правильно рассчитать кубатуру бетона

Комментариев:

Рейтинг: 71

Оглавление: [скрыть]

  • Как правильно посчитать кубатуру бетона
  • Плиточное основание: нюансы
  • Ленточное основание: особенности
  • Столбчатый фундамент: аспекты
  • Онлайн-калькуляторы для строителей

Перед тем как начать строить фундамент, необходимо знать, как рассчитать кубатуру бетона. От этого зависит прочность и надежность фундамента строения. Кроме того, на основании расчета можно будет сделать правильный заказ требуемых строительных материалов. Расчет кубатуры бетона позволит сэкономить собственные финансы.

Перед строительством фундамента необходимо рассчитать кубатуру бетона для того, чтобы избежать лишних расходов.

Начинать строительство необходимо с определения вида фундамента. Для этого необходимо рассмотреть следующие параметры:

  • массу здания;
  • площадь;
  • применяемые материалы;
  • тип почвы;
  • природные условия;
  • величина промерзания грунта;
  • грунтовые воды.

Только с учетом всех этих факторов можно правильно рассчитать куб бетона.

Как правильно посчитать кубатуру бетона

При строительстве применяется фундамент самого разного вида:

Виды фундамента.

  • плиточный;
  • ленточный;
  • столбчатый;
  • монолитный.

Чтобы посчитать кубатуру фундамента, применяется несколько формул. Сначала определяется объем. Для этого перемножается ширина, длина и высота куба. Если форма фундамента имеет неровную геометрию, пользуются формулой трапеции. Складывается ширина нижней поверхности с верхней. Получившееся число делят на два. Затем имеющееся число нужно умножить на длину фундамента и его высоту.

Замер размеров делается при установленной опалубке. Если такая операция затруднительна, все нужные размеры указаны на плане дома, если, конечно, проводились замеры фундамента.

Чтобы рассчитать кубатуру бетона при отсутствии плана дома, придется схематично изобразить фундамент и рассчитать нужный объем. Когда делается расчет, очень важно учесть все детали, влияющие на кубатуру. Особенно это касается ребер жесткости.

Вернуться к оглавлению

Как посчитать кубатуру фундамента такого основания, может сказать любой, знакомый с основами геометрии. Плита — это обыкновенный прямоугольный параллелепипед. Поэтому нужно просто перемножить площадь основания с высотой. Измерения проводятся в метрах.

Если имеется ребро жесткости, необходимо замерить длину и рассчитать площадь сечения.

Необходимое количество бетона в зависимости от толщины фундаментной плиты.

Например, при установке ребер с шагом 3 м фундамент будет иметь 6 ребер. Другими словами, 3 ребра будут установлены вдоль всей конструкции, а 3 поперек.

Длина каждого ребра равна 6 м, общая длина равняется 36 м. Ребро имеет толщину, равную 0,8 от имеющейся высоты фундамента. В результате поперечное сечение при толщине плиты в 10 см будет:

  • 0,1 м х 0,08 м = 0,008 м²;
  • 0,008 м² х 36 м = 0, 288 м³.

К полученной величине прибавляется объем бетона, необходимый для заливки плиточного фундамента, а также объем всех ребер жесткости. Получившаяся величина будет окончательным результатом расхода бетона.

Вернуться к оглавлению

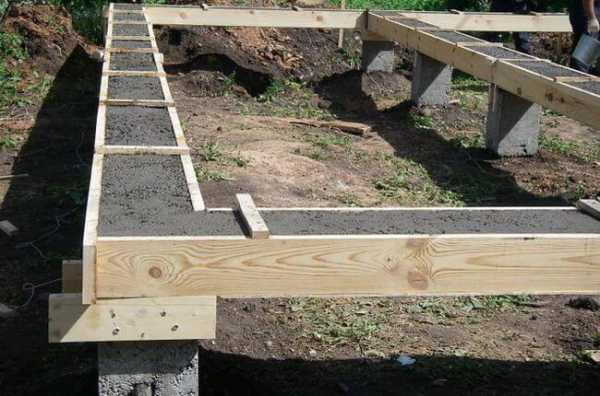

Чаще всего такой фундамент применяется для возведения дома с использованием оцилиндрованного бревна. Данная конструкция считается облегченной, ей не нужен усиленный фундамент.

Правильно посчитать кубатуру бетона намного сложнее. Высота такого фундамента зависит одновременно от самых разных факторов:

Таким образом, высота в разных точках будет отличаться. Ширина будет зависеть от самой конструкции и ее строения. Величина также не будет постоянной. Ленточный фундамент может иметь прямоугольную форму, у него может быть сужение или расширение низа. Объем рассчитывается на основании исходной формы.

При расчете одинаковые участки объединяют и отдельно рассчитывают объем. Затем все складывается. Длина фундамента берется по средней величине зазора внешних стенок опалубки. Это помогает не тратить на бетон дополнительных вложений. Для получения точной цифры необходимо отнять объем всех имеющихся пустот.

Вернуться к оглавлению

Данный расчет должен учитывать форму столба. Она может быть:

  • квадратной;
  • в виде пирамиды;
  • круглой.

Объем цилиндра рассчитывается по следующей формуле: Пи (3,14) умножается на радиус в квадрате и высоту, а полученное значение умножается на число столбов. В результате получается требуемый объем бетона (ед. измерения — кубометр). При наличии между столбами ленточной обвязки ее объем определяется отдельно, и к нему добавляется количество всех столбов.

Очень часто столбы связаны ростверком. Чтобы провести расчеты, необходимо придерживаться определенной последовательности:

Схема столбчатого фундамента.

  1. Сначала отдельно считается объем каждой опоры. Длину сторон перемножают с высотой детали основания.
  2. При круглом сечении столба квадрат радиуса умножается на их общее число. Полученное значение нужно перемножить с высотой опоры.
  3. Результат умножается на количество столбов, которые пойдут для строительства фундамента. В результате получится общий объем массы бетона.
  4. Если детали основания используют для связки бетонный ростверк, расчет проводится по формуле расчета объема параллелепипеда. Математические выкладки делаются аналогично ленточному фундаменту.

Возникает вопрос: как посчитать кубатуру правильно, чтобы всегда хватало раствора и не пришлось вкладывать дополнительные деньги? Для этого необходимо учесть ряд нюансов:

  1. Когда проводятся работы с бетоном, его потери могут составлять 5% и более. Об этом нужно помнить, делая расчет.
  2. Щебень можно заменить ПГС. В результате стоимость раствора будет дешевле.
  3. Глубина фундамента деревянного дома может не превышать 0,5 м. Этого вполне достаточно для такой легкой конструкции.
  4. Дачный одноэтажный брусовый дом строится с применением раствора М150. Если дом жилой, то используется М200.
  1. Стоимость готового бетона всегда намного дороже приготовленного прямо на площадке.

Вернуться к оглавлению

Открыв глобальную сеть, можно увидеть очень много специальных программ, так называемых онлайн-калькуляторов. Они помогают очень быстро без всевозможных усилий расчитать кубатуру бетона, а также:

Калькулятор для расчета бетона.

  • подушки ПГС;
  • арматуры;
  • площадь опалубки;
  • стоимость материалов.

В графе «фундамент» указывается:

  • конструкция дома;
  • количество этажей;
  • глубина фундамента;
  • его ширина.

На основе введенных данных компьютер быстро сделает самостоятельный расчет. Такой калькулятор сокращает время работы и показывает очень точные результаты.

Для расчета объема бетона необходимо знать основы геометрии и математики. Однако не все владеют такими знаниями, хотя все это давалось в школьной программе. С годами все забывается, тем более если никогда не приходилось делать подобные расчеты. Калькулятор онлайн поможет выйти из такой ситуации. Однако нужно принять во внимание и тот факт, что компьютер не учитывает геодезию местности, он не может усмотреть всевозможные нюансы.

Такой компьютерный калькулятор имеют все строительные компании. Поэтому при строительстве дома можно быть уверенным, что расчет кубатуры сделан правильно и точно. Причем кроме необходимого объема бетона будет выполнен расчет:

  • количества материалов;
  • объема ПГС-подушки;
  • площади опалубки;
  • количества арматуры.

Если школьные знания свежи в памяти, то расчет можно сделать и самостоятельно, нужно только иметь обычный калькулятор. Все не так уж и сложно. Самостоятельные расчеты помогут определиться и со стоимостью строительства и с получением экономической выгоды.

tolkobeton.ru

Как рассчитать кубатуру фундамента дома

Перед заливкой фундамента нужно вычислить его кубатуру. Так можно избежать ошибок при покупке составляющих или готового бетона. Рассчитав правильно кубатуру фундамента можно сохранить часть средств, которые пригодятся при строительстве дома. О том, как рассчитать кубатуру фундамента правильно имея под рукой простой калькулятор и лист бумаги расскажет эта статья.

Какой состав бетонной смеси и как его рассчитать

Прежде чем производить расчет куба бетона на заливку фундамента нужно определиться, какая марка бетона нужна. Так зная кубатуру можно легко подсчитать, сколько кг нужно цемента, песка или щебенки. При изготовлении бетона используют цемент марки М 400. Он подойдет для фундамента под строительство дома из бруса. Существует таблица значений для получения различных марок бетона:

Марка Составляющие на куб бетона, кг или л Цемент Щебенка Жидкость Песок
М 751701053210945
М 1002101080210870
М 1502351080210855
М 2002861080210795
М 2503321080215750
М 3003821080220705

Но материалы привозят обычно машинами, тогда проще будет сделать расчет частями:

  1. М 75 – 1 цемента +6 щебня +5,4 песка+1,2 воды.
  2. М 100 – 1 цемента +5 щебня + 4 песка + 1 воды.
  3. М 150 – 1 цемента +4,6 щебня + 3,6 песка + 0,9 воды.
  4. М 200 – 1 цемента + 3,8 щебня + 2,8 песка + 0,7 воды.
  5. М 250 — 1 цемента + 3,3 щебня+2,3 песка + 0.65 воды.
  6. М 300 – 1 цемента + 2,8 щебня+1,9 песка+0,6 воды.

Для удобства читателей предоставляем формулу, которая поможет рассчитать соотношение составляющих бетона для фундамента деревянного дома самостоятельно:

Цемент 10%+ Щебень 45%+ Песок 25%+ Вода 15%+ Возду х5% = бетонная смесь

Калькулятор для вычисления кубатуры

На крупных строительных сайтах представлен калькулятор для вычисления кубов бетона на различную конструкцию фундамента. Под строительство дома из клееного бруса и другие виды пиломатериала подходит любой из видов:

  1. Ленточный.
  2. Свайный
  3. Плитный
  4. Столбчатый
  5. Столбчато-монолитный

В разделе вид фундамента нужно указать какая конструкция запланирована для деревянного дома, сколько этажей будет у дома, какая глубина и ширина фундамента и компьютер сделает расчет самостоятельно. Работать с таким калькулятором проще и быстрее.

Кроме этого чтобы произвести элементарный расчет нужно помнить программу по математике за 8 класс, а это с сегодняшним темпом жизни сложно. Особенно если работа с расчетами никак не связана. Калькулятор на сайте не заменим в таких случаях. Но стоит учесть. Что такая машинка не сделает расчет с особенностями геодезии местности и не сможет учесть другие нюансы.

Подобная программа – калькулятор есть во всех строительных компаниях. Обратившись туда можно рассчитывать на помощь профессионалов. Причем рассчитать можно не только объем бетона для фундамента, но и количество материалов, объем гравийной подушки, площадь опалубки и арматуры. Но если знаний достаточно, а обычный калькулятор под рукой можно сделать все расчеты самостоятельно. Подробнее о таких расчетах можно прочесть далее.

Как сделать расчет самостоятельно

Любой расчет кубатуры фундамента делается, отталкиваясь от основных формул: ширина х высоту х длину = объем или площадь х высоту = объем. Но если формы фундамента не ровные как у параллелепипеда , то применяю формулу трапеции: (Ширина низа + Ширина верха)/2 х высоту х длину = объем.

Все размеры нужно замерять, когда готова опалубка прямо по ней. Но можно посмотреть заданные размеры в плане дома, если фундамент там ощитывался. Если нет, то можно начертить схему фундамента самостоятельно и выполнить расчеты по ней. При расчете важно учесть все элементы, которые могут повлиять на кубатуру, например ребра жесткости. При расчете каждой конструкции фундамента есть свои тонкости.

Кубатура плитной конструкции

Этот тип фундамента приставляет из себя цельную плиту, расположенную под домом. Рассчитать плитный фундамент проще всего. Достаточно нарисовать параллелепипед и рассчитать его объем . Следовательно формула будет: Площадь х высоту = объем. Так если ширина фундамента ровна 15 метров, длинна 10 метров и высота 1 метр, то получается 10 х 15 х 1= 150 м3.

Если в планируемом фундаменте есть дополнительные ребра жесткости, то их нужно рассчитать отдельно и прибавить к основной цифре. Например, запланированы 3 ребра жесткости длинной по 5 метров, шириной 0,2 метра и высотой 0,25 метра. Объем бетона на эти ребра равен 5 х 0,2 х 0,25 х 3 = 0,75 м3. А мы же знаем что общая кубатура 150 м3, значит для строительства нужно 150, 75 м3 бетона.

Если в фундаменте есть пустоты, то тоже высчитывается их суммарный объем отдельно и вычитается из общего.

Кубатура ленточного основания

Ленточный фундамент чаще всего монтируют под строительство дома из профилированного бруса или оцилиндрованного бревна. Так как конструкция облегченная и не нуждается в усиленном фундаменте. Рассчитать его сложнее. Причем высота ленточного фундамента может зависеть сразу от нескольких факторов (глубина залегания вод, неровный ландшафт и т.д.), которые могут отличаться для одного фундамента. Так высота будут везде разной. Ширина от сложности конструкции тоже может меняться. Причем ленточный фундамент может быть как прямоугольный, так и в виде трапеции сужаться, или расширяться к низу. Высчитывать объем, нужно исходя из его формы.

В таких случаях объединяют участки одинаковые по показателям и рассчитывают их объем отдельно, а потом суммируют. Длину фундамента при этом рассчитывают не по протяженности, а по средней цифре между внешними стенками опалубки. Так можно избежать лишних затрат на бетон. При этом из общего объема вычитают объем всех пустот.

Кубатура столбчатого основания

При таком расчете кубатуры нужно учесть, какую форму имеет столб. Он может быть квадратный, четырехсторонней усеченной пирамиды или круглой. Рассчитывать объем цилиндра следует по формуле: число Пи х радиус 2 х высоту = объем. Число Пи всегда равно 3, 14. Например, столб имеет высоту 2 метра, радиус у него 0, б5 метра. Высчитываем объем кубов бетона: 3, 14 х 0,622 х 2 =2, 41 метра3 на 1-у столбушку. Умножаем это число на количество столбов и получим нужный объем бетона.

Если между столбами есть ленточная обвязка, то отдельно высчитывается ее объем и прибавляется количество столбушек.

Чтобы расчеты были произведены грамотно, не получилось так, что в итоге не хватило раствора или были истрачены лишние деньги нужно учитывать ряд тонкостей:

  1. При любой работе потери бетона будут равны 5-8%. Это нужно учитывать при расчете.
  2. Вместо щебня в бетон можно добавить ПГС так раствор выйдет дешевле.
  3. Для деревянного дома достаточно глубины фундамента 0,5 м, так как конструкция легкая.
  4. Для строительства одноэтажного дачного дома из бруса пойдет раствор М 150, для жилого более М 200.
  5. Приобретать готовый бетон всегда дороже.

Как бы не производились расчеты, на калькуляторе или от руки, нужно несколько раз пересчитать и проверить результат. При любом незначительном изменении в конструкции фундамента расчет следует провести еще раз.

Поделиться:

Похожие статьи

Нет комментариев

o-bruse.ru

Как рассчитать кубатуру плитного, столбчатого, ленточного фундамента

При строительстве любого сооружения очень важно сделать правильный подсчет расходных материалов, необходимых для возведения опоры здания. Это позволяет четко выполнять все работы, избегая технических задержек, а также правильно составить финансовый план. Чтобы узнать, как рассчитать кубатуру фундамента, используют различные способы.

Оглавление:

  1. Плитный
  2. Столбчатый
  3. Ленточный
  4. Пример расчета

Чаще всего расход бетона выясняют исходя из параметров внутренней части опалубки. Необходимую норму определяют по чертежам или данным, снятым с готовой конструкции. Можно также воспользоваться специальным электронным калькулятором. Достаточно ввести исходные параметры и программа сразу же выдаст готовое решение. Мы рассмотрим простые способы вычислений, предназначенные для конкретных видов железобетонных устоев.

Расчет плитного фундамента

Монолитное основание представляет собой прямоугольный бетонный блок небольшой толщины.

Кубатура основания рассчитывается по следующей формуле: V = A×B×C, где

V – объем прямоугольной плиты, A – длина, В – ширина, С – высота.

Для примера рассмотрим плитный фундамент с габаритами ростверка 10 × 8 метров и толщиной основания 0,15 метра. Вводим имеющиеся данные в формулу и получаем следующий результат:

V = 10 × 8 × 0,15 = 12 кубов.

Благодаря отсутствию стыков фундамент из монолитной плиты является самым прочным сооружением.

Столбчатое основание – делаем калькуляцию

Опорные конструкции – это наиболее простой и экономичный вариант устройства базиса здания. Его кубатура определяется суммой двух объемов: квадратного столба и его подошвы. Полученный результат умножают на общее количество опор, располагающихся по периметру здания через каждые 2 метра.

Возьмем за основу сооружение размерами 10 × 10 метров. Для него потребуется возвести 20 шт квадратных столбов. Из них 4 располагаются по углам, а 16 в промежутках между ними.

Сечение опоры 300 × 300 мм, высота элемента 2000 мм.

Сечение подошвы 500 × 500 мм толщина 200 мм.

Производим расчет объема бетона для фундамента:

  1. Определяем величину, которую занимают подошвы 20 × 0,5 × 0,5 × 0,2 = 1 куб.м.
  2. Считаем емкость столбов 20 × 0,3 × 0,3 × 2 = 3,6 куб.м.
  3. Получаем суммарный объем заливки 1 + 3,6 = 4,6 кубометра.

Если в строительстве фундамента используют опоры круглого сечения, то для получения объема одного элемента нужно квадрат радиуса (r) опоры умножить на постоянное число π, а затем на ее высоту (h): V = π × r2 × h.

Итоговое значение умножают на общее количество столбчатых конструкций.

Определяем кубатуру ленточного основания

Такой вид фундамента является наиболее популярным в коттеджном строительстве. Он прекрасно подходит для малоэтажных строений благодаря простоте сооружения. С точки зрения геометрических форм ленточный фундамент представляет собой прямоугольный параллелепипед с полой внутренней частью. Кроме того, внутри основания могут располагаться поперечные элементы, служащие для возведения межкомнатных стен.

Даже принимая во внимание усложненные формы, расчет куба фундамента можно сделать, не затрачивая много усилий. Для этого необходимо из объема прямоугольной фигуры, образованной внешними сторонами опалубки, вычесть внутреннюю часть, состоящую из внутренних стенок. К полученному результату добавляют параметры межкомнатных лент фундамента.

Пример самостоятельной выкладки

Для наглядности рассмотрим вариант расчета на примере дома, имеющего размеры 10×8 метров, ширину ленты 400 мм и глубину залегания в грунт на 2 метра. Фундамент дополняется внутренней перегородкой, имеющей ширину 500 мм.

Самостоятельный расчет объема бетона для фундамента состоит из пяти шагов.

  1. Определяем масштаб по внешним очертаниям опалубки 10 × 8 × 2 = 160 м3.
  2. Рассчитываем внутреннюю фигуру (10 – (0,4 × 2)) × (8 – (0,4 × 2)) × 2 = 132,48 м3.
  3. Разница двух полученных результатов определяет общий объем ленты фундамента, проходящей под несущими стенами 160 – 132,48 = 27,52 м3.
  4. Выясняем габариты устоев под внутреннюю перегородку (10 – (0,4× 2)) × 0,5 × 2 = 9,2 м3.
  5. Суммируем полученные данные 27,52 + 9,20 = 36,72 куба.

Полученный итог является искомым числом, определяющим количество бетонного раствора для заливки основания дома.

Современное строительство представляет сложный и многоступенчатый процесс. Полный алгоритм вычислений расходных материалов содержит в себе множество нюансов, в которых разберется лишь квалифицированный инженер. Статья предлагает упрощенные варианты калькуляции фундамента, которые помогают домовладельцу понимать адекватность затраченных средств на определенные строительные процессы.

hardstones.ru

vest-beton.ru

Как правильно посчитать кубатуру бетона ленточного фундамента. Правильный фундамент. KakPravilno-Sdelat.ru

» Правильный фундамент

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента.

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозагубленный и глубокозагубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

  • О бщая длина ленты - Периметр фундамента.
  • П лощадь подошвы ленты -Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.
  • П лощадь внешней боковой поверхности - Соответствует площади необходимого утеплителя для внешней стороны фундамента.
  • О бъем бетона - Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • В ес бетона - Указан примерный вес бетона по средней плотности.
  • Н агрузка на почву от фундамента - Распределенная нагрузка на всю площадь опоры.
  • М инимальный диаметр продольных стержней арматуры - Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
  • М инимальное кол-во рядов арматуры в верхнем и нижнем поясах - Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
  • М инимальный диаметр поперечных стержней арматуры (хомутов) - Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
  • Ш аг поперечных стержней арматуры (хомутов) - Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
  • В еличина нахлеста арматуры - При креплении отрезков стержней внахлест.
  • О бщая длина арматуры - Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • О бщий вес арматуры - Вес арматурного каркаса.
  • Т олщина доски опалубки - Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • К ол-во досок для опалубки - Количество материала для опалубки заданного размера.

Как посчитать кубатуру бетона

Чтобы на этапе строительства избежать перерасхода материалов и простоев из-за их нехватки, важно заблаговременно рассчитать кубатуру фундамента. Поняв общий принцип методики, выполнить эту работу будет несложно при любой конфигурации основания.

Общие положения

Для расчетов достаточно использовать формулы из школьного курса математики и некоторые упрощающие вычисления приемы, чтобы быстро получить необходимые данные. Вычисления можно вести по расчетным данным, которые имеются в проектной документации на будущее строение или по готовой опалубке. Второй способ более точен.

При использовании армированного бетона, какую-то часть объема будут занимать металлические конструкции. Расчет можно вести аналогичным образом, погрешность будет незначительной.

Для упрощения вычислений фундаменты сложной геометрии делят на более простые составляющие их фигуры, а их объем представляют как сумму объемов этих простых фигур.

При сложной геометрии фундамента можно применить геометрическое правило трапеции: измеряют ширину основания в нижней части и у поверхности. Среднее арифметическое между ними используют при дальнейших вычислениях.

Использование калькуляторов

Вместо «ручного» подсчета многие используют специальные программы-калькуляторы. После введения основных параметров будущего основания программа выдает развернутые результаты, включающие не только кубатуру бетона, но и рекомендуемые параметры фундамента, а также другие необходимые данные. Этот способ оптимально подходит при отсутствии предварительных инженерных расчетов.

Расчет плитного фундамента

Посчитать кубатуру бетона для фундамента плиты легко по форме объема параллелепипеда, перемножив ширину, высоту и длину основания.

Несколько сложнее будут расчеты при наличии ребер жесткости. Такие усилители могут иметь в сечении прямоугольник или трапецию и рассчитываются также по правилу параллелепипеда (ДхШхВ), а во втором случае применяется упомянутое выше правило трапеции.

Пример расчета

Если по результатам замера установленной опалубки установлены длина, ширина и высота основания соответственно 10, 5 и 0,15 м, то объем (или кубатура) фундамента составит 10х5х0,15 = 7,5 куб. м.

Допустим, что такая плита имеет четыре ребра жесткости – два продольных и два поперечных соответственно с объемами 0,12 и 0,15 куб. м. В этом случае к объему фундаментного параллелепипеда добавляют объемы ребер жесткости. Окончательный результат будет выглядеть как сумма 7,5+2х0,12+2х0,15=8,04 куб. м.

В зависимости от конфигурации основания, ребра жесткости могут быть одинаковыми или отличающимися (продольные и поперечные) по размерам.

Расчет ленточного фундамента

1 способ

Площадь ленточного фундамента может рассчитываться как разность площадей прямоугольников (или более сложных фигур), вычисленных по наружному и внутреннему контурам. Чтобы было понятнее: план ленточного фундамента представляет собой две идентичные по форме, но отличающиеся по размерам фигуры, одна в другой. Разница между площадями и станет искомой площадью основания. Для вычисления кубатуры бетона остается умножить полученную площадь ленты на ее высоту.

2 способ

Проще всего рассчитать ленточный фундамент, перемножив длину лены на площадь ее сечения. Последнюю легко вычислить по замерами, перемножив ширину и высоту.

При расчете ленточного фундамента важно помнить, что к вычисленной кубатуре основной ленты необходимо прибавить объем бетона для оснований внутренних несущих конструкций, если таковые предусматриваются проектом.

Пример расчетов

Ширина ленты – 0,4 м,

Стороны внешнего прямоугольника, образованного ленточным фундаментом, — 6 и 7 м.

Общая длина ленты составляет 2х6+2х7= 26 м.

Площадь сечения 0,4х0,8=0,32 кв. м.

Кубатура ленточного основания 26х0,32=8,32 куб. м.

Расчет свайного фундамента

Свайный фундамент представляет собой комплекс цилиндрических опор, объем каждой из которых рассчитывается как произведение площади основания-круга (ПИ, умноженное на квадрат радиуса) на высоту. ПИ=3,14. Вычислив объем одной опоры, общую кубатуру бетона рассчитывают, умножая полученный объем на проектное число свай.

Пример расчета

Если диаметр каждой опоры составляет 20 см, то ее радиус в метрах – 0,1.

Площадь сечения S=0,0628 кв. м.

Если высота столба 2 м, объем каждой опоры составит 2х0,0628=0,1256куб. м.

Остается умножить объем одной опоры на количество свай.

Расчет буронабивного фундамента с монолитным ростверком

Подобный тип фундамента можно считать наиболее сложным с точки зрения геометрии. Однако, при разбивке конструкции на более простые фигуры, вычисление становится столь же простым, как и методики, применяющиеся в других случаях. Плита ростверка представляет собой параллелепипед и комплекс колонн цилиндрической формы. Примеры расчетов цилиндров и параллелепипедов описаны выше.

Рис. 5. Буронабивной фундамент с монолитным ростверком.

Расчет потребности материалов

После расчета кубатуры ставится еще одна важная задача – посчитать расход бетона. Теоретически, потребность в материалах, составляющих строительного раствора, может отличаться. На расчет влияют марка бетона и нюансы объекта (типа грунта, нагрузки на основание от стен, кровли и пр.). Именно поэтому многие предпочитают пользоваться программами-калкуляторами, которые, как правило, производят полные расчеты. На практике практически для любого объекта частного домостроения (жилого, хозяйственного, ограды и пр.) подходит универсальный бетон, для приготовления которого необходимы следующие материалы:

  • цемент – 280 кг,
  • щебень – 700 кг,
  • песок – 1175 кг,
  • вода – 150 литров.

Умножив эти числа на общую кубатуру фундамента, получаем необходимое количество материалов для строительства.

Расчет количества бетона на фундамент

При строительстве дома необходимо иметь проект. Не обязательно это должен быть проект, сделанный профессиональным проектировщиком, в случае с самостоятельным строительством собственного дома это может быть свой план строительства. Так или иначе, еще до начала строительства необходимо представлять какие работы и в какой последовательности нужно выполнить, сколько на это уйдет строительных материалов, и самое главное, сколько все это будет стоить. Для этого нужно рассчитать расход стройматериалов, и в случае с заложением фундамента главный вопрос заключается в том, сколько нужно бетона на фундамент. Расход бетона измеряется в кубометрах, а не в тоннах, поэтому задача всего расчета бетона для фундамента заключается в определении объема фундамента.

Исходными данными для расчета количества бетона для заливки фундамента является тип фундамента (плитный, ленточный, столбчатый) и его конфигурация. Тип фундамента и параметры выбираются в зависимости от несущей способности грунта и нагрузки на фундамент. В одной из предыдущих статей приводился пример расчета нагрузки («Расчет нагрузки на фундамент и грунт ») на фундамент от дома размером 6 м на 6м с одной внутренней стеной. В этой статье ниже приведены примеры расчета количества бетона для фундамента под тот же дом.

Для расчета плитного фундамента необходимо знать площадь и толщину плиты, наличие ребер жесткости и их размеры. В случае с ленточным фундаментом нужно знать глубину его заложения, ширину ленты и ее суммарную длину (периметр внешних стен и сумма длин внутренних перемычек под внутренними несущими стенами). Для расчета столбчатого фундамента нужно знать высоту столбиков, их диаметр и количество.

Сколько кубов бетона надо для заливки плитного фундамента?

Плитный фундамент представляет собой цельную монолитную плиту. которая укладывается под всех площадью дома. Поэтому чтобы узнать объем бетона, нужного для заливки плитного фундамента, надо посчитать объем плиты – умножить площадь плиты на ее толщину. Для дома размером 6 м на 6 м площадь плиты составит 36 м 2. Минимальная толщина плитного фундамента составляет 10 см, при этой толщине ее объем бетона для ее заливки составит 36 м 2 х 0,1 м = 3,6 м 3. При толщине плиты 20 см ее объем будет 7,2 м 3. при толщине 30 см – 10,8 м 3. Таким будет расход бетона для заливки гладкой плиты.

Для обеспечения большей жесткости у плитных фундаментов делают ребра жесткости, направленные в продольном и поперечном направлении плиты и разделяющие ее на квадраты. Ребра жесткости делают плиту более устойчивой к деформации, обычно их делают на нижней поверхности плиты, потому что сделать так проще и верхняя поверхность плиты остается гладкой. Чтобы рассчитать расход бетона на ребра жесткости нужно знать общую их протяженность и площадь поперечного сечения. Если ребра жесткости делаются через каждые 3 м, то в том же фундаменте 6 м на 6 м их будет шесть – три вдоль и три поперек: ребра жесткости будут располагаться на самых краях плиты и в ее середине. Длина каждого ребра жесткости будет 6 м, их суммарная протяженность 6 м х 6 = 36 м. Высота ребра жесткости обычно равна толщине плиты, форма поперечного сечения – прямоугольная или в виде трапеции. Ширина ребра жесткости составляет от 0,8-1 от его высоты. Таким образом, площадь поперченного сечения прямоугольного ребра жесткости 10-сантиметровой плиты составит 0,1 м х 0,08 м = 0,008 м 2. их объем 0,008 м 2 х 36 м = 0,288 м 3. У ребер жесткости в виде трапеции соотношение длин оснований трапеции около 1,5, т.е. меньшее основание равно 0,8-1 от толщины плиты, а большее основание в 1,5 раза больше. Для плиты толщиной 10 см площадь поперечного сечения ребра жесткости составит 0,5 х 0,1 м (0,08 + 0,12) = 0,01 м 2. а объем таких ребер 0,01 м 2 х 36 м = 0,36 м 3. Аналогично можно рассчитать объем ребер жесткости для плит большей толщины.

Количество бетона, которое нужно для заливки плитного фундамента 6 м х 6 м.

Тип и размер плиты

Расход бетона, метр куб.

Сколько кубов бетона надо для заливки ленточного фундамента?

Чтобы рассчитать сколько кубов бетона, необходимо для заливки ленточного фундамента. нужно знать ширину ленты фундамента, ее высоту и суммарную длину. Ширина ленты фундамента составляет обычно от 20 см до 40 см и зависит от того, какой должна быть площадь опоры у фундамента. Высота ленты фундамента – это глубина его заложения плюс высота его надземной части (обычно это 40-50 см). При заложении ленточного фундамента на глубину 1,5 м и высоте надземной части 0,4 м общая высота составит 1,9 м. Общая длина ленты фундамента – это периметр внешних стен и длина ленты под внутренними стенами. Для того же дома размером 6 м на 6 м с одной внутренней стеной общая длина ленты составит 30 м (24 м внешние стены и 6 м – одна внутренняя). Если ширина ленты составляет 0,4 м, то общий расход бетона на такой ленточный фундамент составит 0,4 м х 30 м х 1,9 м = 22,8 м 3 .

Плитный фундамент представляет собой монолитную железобетонную плиту, которая укладывается под всей площадью дома. Такой фундамент имеет наибольшую среди всех типов фундаментов опорную площадь, и благодаря этому может обеспечивать устойчивость тяжелого дома даже на грунтах с низкой несущей способностью.

Ленточный фундамент наиболее распространенный тип фундамента среди строителей загородных домов, он может использоваться для строительства любых типов зданий – каменных, монолитных бетонных, кирпичных, деревянных, каркасных.

Столбчатый фундамент - наиболее экономичный в плане расхода строительных материалов, достаточно прост в строительстве. В этой статье содержится информация о конструкциях столбчатого фундамента, способах его устройства, случаях, в которых его строительство целесообразно.

Цемент – это один из самый распространенных строительных материалов. Он используется в качестве вяжущего вещества при приготовлении бетона. При приготовлении бетонной смеси цемент смешивают с наполнителями - песком и гравием или щебнем. При затвердевании цемент связывает частицы наполнителя в единое целое, получается продукт, обладающий большой прочностью и нерастворимый в воде.

После того, как Вы определились с типом фундамента, местом и глубиной его заложения, провели все земельные работы (вырыли траншею под фундамент, сделали песчано-гравийную подушку), установили опалубку, укрепили ее стенки подпорками, собрали арматурный каркас, установили его в опалубке и надежно его там закрепили, настало время для последнего и самого важного этапа заложения фундамента – его заливки.

Главной характеристикой бетона является его прочность на сжатие – эта характеристика отражается в марке бетона. Но марочная прочность достигается бетоном не сразу, бетон постепенно набирает прочность в течение четырех недель.

В этой статье речь пойдёт о стоимости самостоятельно приготовленного бетона и заказанного готового бетона для фундамента.

Дата публикации: 05.11.2010 00:49:43

© 2009- «Строй своими руками»
Использование материалов сайта «Строй своими руками » разрешено только при условии размещения активной гипертекстовой ссылки на источник.

Источники: http://stroy-calc.ru/raschet-lentochnogo-fundamenta, http://rfund.ru/raschet/kak-poschitat-kubaturu-betona.html, http://stroy-svoimi-rukami.ru/fundament/view/27/

Комментариев пока нет!

www.kak-sdelatpravilno.ru

Как рассчитать кубатуру фундамента – формула расчета

Сомневаетесь или не знаете, как рассчитать кубатуру фундамента? В этом вопросе нет ничего сложного. Приступить к необходимым подсчетам можно сразу же после составления проекта, руководствуясь готовыми чертежами, а можно пойти другим путем и произвести более точную калькуляцию требуемых материалов.

Формула для вычислений

Необходимое количество бетона должно соответствовать параметру опалубки. Поэтому чтобы произвести расчет кубатуры бетона для забивки фундамента необходимо знать геометрические размеры формы. Вооружившись рулеткой замеряем уже поставленную форму, и опираемся на нужные параметры:

  • ширину;
  • высоту;
  • длину.

Как показывает многолетняя строительная практика, опираясь в расчетах на уже готовую опалубку можно получить более точные вычисления, нежели руководствуясь сухими цифрами рабочих чертежей. К тому же производя повторные измерения можно выявить ошибки в монтаже формы для фундамента и вовремя их устранить.

В случае простых фигур формула расчета имеет следующий вид:

(Д х Ш) В = V

При выполнении подсчетов величины следует приводить в единую систему расчетов – см, м. В отношении бетона чаще всего используется параметр – м3, реже литры. При переводе единицы измерения между величинами используется пропорция: 1 м3 бетона = 1000 л. При этом плотность состава не оказывает влияния на количественные показатели. Смесь уплотненная, например, вибрацией, по своей кубатуре соответствует литражу, как и изготовленные по обычным технологиям материалы для бетонирования.

В случае строительства фундамента сложной конфигурации объект условно расчленяется на простые фигуры – параллелепипеды или иные простые элементы (круги, цилиндры и т.д.). Производится расчет для каждого элемента по отдельности, полученные значения суммируются.

Расчет плитного фундамента: основные формулы и особенности работ

Базис в виде плиты – наиболее простой для расчета вид фундамента. Чтобы приобрести необходимое количество раствора для возведения, необходимо сделать два шага:

  • измерить длину, ширину и высоту фундаментной подошвы. Размеры должны соответствовать величине используемой опалубки. При предварительном подсчете затрат на приобретение материала и наличии одного котлована под будущее строительство используют его высоту за минусом величины песчаной подушки;
  • умножить площадь конструкции на ее высоту. Полученная величина – это рассчитанный практическая кубатура, которую необходимо заказывать или изготовлять.

Многие задаются вопросом относительно того, следует ли считаться при составлении калькуляции с количеством используемой арматуры. Практикующие строительные организации не принимают во внимание эту величину ввиду ее незначительности в общем количестве материала.

Расчет ленточного фундамента: доступные для начинающих методы

Ленточный базис геометрически представляет собой полый параллелепипед. Высчитать точную кубатуру бетонного раствора под фундаментные работы можно двумя методами.

Метод 1

Его суть заключается в отдельном подсчете соответствующей характеристики наружного и внутреннего профиля. Для этого каждый из элементов конструкции, в том числе и ребра жесткости, принимаются как самостоятельные геометрические фигуры. Показатели определяются по отношению ко всем элементам и впоследствии суммируются.

Метод 2

При этом способе рассматривается производная от умножения суммарной длины внешнего и внутреннего контура на площадь (Ш х В) сечения ленты.

Важно. Ленточный фундамент при полой конструкции чаще всего выполняется П-образной формы. В таком случае к полученным результатам необходимо добавить объем поперечины-основания.

Свайный фундамент и способы его расчета

Фундамент свайного типа представляет собой комплекс опор цилиндрической формы. Чтобы узнать конечное число, эквивалентное количеству требуемого раствора, нужно рассчитать площадь произведения круга, который составляет основу опоры: умножается на радиус в квадрате постоянную ПИ (3,14). Полученное число необходимо перемножить с высотой опоры. Это и есть искомое данное, используемое для дальнейших расчетов. Если опоры одинаковые, то число умножается на количество опор, если же они разные, то происходит расчет каждой, и уже после этого данные суммируются.

Расчет буронабивного фундамента с ростверком

Не только для индивидуального застройщика, но и для бывалых мастеров в строительной сфере остается сложной задачей то, как правильно рассчитать кубатуру бетона для забивки буронабивного фундамента с ростверком. Но эта проблема исчезнет, если на сложную конструкцию посмотреть под другим углом и разбить ее на более простые фигуры: на параллелепипед монолитного или ленточного ростверка и на цилиндры поддерживающих опор. Дальше – дело техники – вычисление производится по уже знакомым формулам и суммируется.

Помощь неопытным застройщикам: онлайн-калькулятор бетона

Для расчета кубатуры фундамента можно использовать интернет-сервисы, предлагаемые производителями бетонных смесей. Инструмент представляет форму с необходимыми для проведения оценки графами. После заполнения таблицы результат предоставляется автоматически в течение нескольких секунд.

К преимуществам метода относится многофакторность. В зависимости от своего алгоритма программа может учитывать не только геометрические параметры, но и факт наличия армирования, класс прочности, цену заказа готовой смеси. При помощи такого калькулятора можно не только решить задачу по заказу нужного количества раствора, но и проверить собственные подсчеты по определению вместительности сложных по конфигурации опалубок.

Сколько нужно материалов: классическая формула состава

Разобравшись с тем, как посчитать кубатуру на фундамент, переходим ко второй части – к подбору состава бетона. Также важно определить пропорции бетона в обычных ведрах для бетономешалки, чтобы максимально упростить процесс дозировки компонентов. Например, для создания обычного раствора для фундаментных работ, потребуется:

  • 25 кг цемента;
  • 75 кг песка (5 ведра). Расчет основан на плотности сухой песчаной смеси – 1600 кг/м3. При засыпании влажного материала следует делать соответствующие поправки;
  • 125 кг гравия (8 ведра). Несмотря на то что камень, на первый взгляд, кажется тяжелее песка, ввиду своей формы, он не занимает все пространство емкости. При расчете бетона по умолчанию принимается во внимание щебень с фракцией среднего размера;
  • 11,5 литров воды.

Расчет в ведрах осуществляется исходя из среднего веса продукта 15 кг/ ведро. Проектная марка бетона – М400, марка портландцемента – М500.

Для того чтобы вручную изготовить однородный по своей консистенции и свойствам состав необходимо пошагово придерживаться следующей мини-инструкции.

Подготовка смеси

Наливают 7 литров воды в миксер и запускают его. Затем постепенно добавляют большую часть щебеня и весь цемент. После закладывают всю приготовленную массу песка и оставшуюся часть щебня. Оставшаяся вода доливается после укладки всех компонентов чтобы получить соответствующий заданной консистенции бетон. Такая нестандартная закладка поможет приготовить качественный раствор без образования комков и необходимой жесткости.

Доводка смеси

После того как смесь достигла готовности, ее необходимо вылить в тачку и транспортировать к месту укладки. Если вы обладаете мобильным бетоносмесителем, то можно упростить процесс подачи бетона до максимума. Для этого нужно установить его возле фундамента, чтобы готовая смесь попадала сразу в подготовленную опалубку.

Во избежание потери раствора при непосредственной заливке фундамента можно установить на опалубку металлический бортик, который будет находиться непосредственно под бетоносмесителем.

При отсутствии специализированного оборудования (миксера) бетон может быть замешан вручную. Но такой способ считается наименее эффективным по причине трудностей в обеспечении необходимого периода перемешивания смеси, в котором происходят процессы создания новых физико-химических связей между всеми элементами состава.

В заключение, правильный расчет бетона для забивки базы будущей постройки даст вполне четкое понятие о том, сколько приобретать рабочего раствора или материала для его изготовления, что значительно сократит издержки строительства.

zamesbetona.ru

Как рассчитать кубатуру фундамента: правила и справочные таблицы

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

      Забивка свайного фундамента

  • Расчет

fundamentaya.ru

Как рассчитать бетон для фундамента – Свой дом мечты

Бетон – это искусственный материал на основе воды и цемента с различными наполнителями, который используется для заливки фундаментов строений. Материал, подобный бетону, использовался более 4 тысяч лет назад в Древней Месопотамии, также был популярен в Древнем Риме.

Современный материал носит название «железобетон» и имеет твердость, по определению приближенную к прочности закаленного железа. Современный бетон ведет свое начало с 1844 года. Первоначально имеющий жидкую консистенцию, материал постепенно застывает, принимая ту форму, в которую его облекают строители. Прежде, чем стать таким, каким мы видим его сегодня, материал прошел большой путь развития, который до сих пор не останавливается. История бетона и бетонной смеси во многом связана с историей цемента, ведь цементная основа и вода – главные составляющие строительного материала.

Цемент – составляющий бетона

Бетон – это прекрасный по своим свойствам материал, именно с него начинается строительство любого здания или сооружения. Для того чтобы здание было прочным и долговечным, необходимо выбрать соответствующее качество смеси, а также произвести расчеты количества. Расчет бетона для фундамента – это занятие ответственное, поэтому необходимо знать технологию, это позволит сэкономить время и деньги. Как рассчитать бетон для фундамента разных типов? Ответ вы найдете в статье.

Свойства бетонной смеси

Для получения смеси отличного качества важно соблюдать определенные пропорции, поэтому принимать во внимание нужно не только количественные показатели, но и качество основных составляющих компонентов бетона. Чтобы смесь в целом обладала отличным качеством, необходимо, чтобы отдельные ее составляющие соответствовали ГОСТу.

Одним из наиболее важных свойств, присущих бетону, является удобство в укладке, а именно возможность заполнять форму качественно и быстро. Этот параметр во многом зависит от степени подвижности смеси. От качества бетона будет зависеть скорость застывания и то, с какой скоростью он «схватывается».

Если говорить о более крупном заполнителе, то он отличается меньшей суммарной поверхностью. Чем больше подвижность, тем проще будет процесс укладки.

Составляющие бетонной смеси

Для того чтобы приготовить качественную бетонную смесь, необходимо обращать внимание на ее пропорции. По сути, бетон представляет собой цемент, который имеет несколько наполнителей. В качестве последних чаще всего выступают песок, щебень, гравий, керамзит, скол камня. Иногда в составе бетонной смеси может находиться пластификатор (вещество для улучшения пластичности или эластичности). Ответ на вопрос о том, как рассчитать бетон на фундамент, кроется в его составе.

Таблица расчета бетона

Выбор пропорций

Выбирать пропорции бетонной смеси необходимо только после тщательного анализа нескольких моментов:

  • Каким образом будет проходить укладка бетонной смеси. Например, если руками, то смесь должна обладать качеством пластичности. Если механизировано, то необходимо обеспечить смеси высокие параметры плотности. При добавлении воды очень важно добавлять цемент. Параметр пластичности не будет зависеть от количества воды. А это, при больших нагрузках, может приводить к разрушению.
  • Для чего будет применяться смесь. Многие люди, задаваясь вопросом, как рассчитать объем бетона для фундамента, не знают даже основных размеров будущего строения, не говоря уже о тонкостях применения смеси.
  • Качество компонентов, входящих в состав смеси.

В целом, какого-то одного рецепта для приготовления тех или иных марок бетона не имеется. Дело в том, что многие компоненты имеют различие между собой по параметру качества. Например, прочность бетона зависит от того, насколько правильным является соотношение воды с цементом.

Методы замеса бетона

Бетономешалка – первый помощник

Если вы хотите знать, как рассчитать объем бетона на фундамент, необходимо ознакомиться с основными методами замеса бетона. Если вы хотите получить смесь из бетона, которая отличается высоким качеством и сохраняет все необходимые характеристики на протяжении определенного времени, а также легко поддается транспортировке и хранению, то необходимо применять для замеса специализированное оборудование – бетономешалки.

Бетонную смесь можно купить готовую или замешать самим, четко соблюдая рекомендованные пропорции.

Конечно, кто-то привык мешать руками, но стоит учитывать ряд нюансов. Это и сложнее, и более долго по времени. Кроме того, при замесе вручную можно сделать характеристики смеси не такими выраженными и не получить должного эффекта и результата от бетона. Неопытные строители не понимают, каким образом можно испортить бетон, если действовать не по рецепту. Важно знать, что на практике применяется два основных метода, которые позволяют сделать качественный замес бетона.

  1. Замес основных компонентов в сухом виде, после чего к ним добавляется вода понемногу, и все размешивается.
  2. В заранее приготовленную воду засыпаются песок, цемент и заполнитель.

При этом если первый способ использовать вручную, то у пользователя просто нет гарантии того, что все будет сделано максимально быстро. Дело в том, что вы не можете на 100% быть уверены, что вся сухая смесь «возьмется» водой. На дне есть сухой песок, до которого жидкость может не достать, поэтому на дне может остаться сухой состав, и нарушатся пропорции. Если же вы станете на протяжении длительного времени перемешивать, чтобы избавиться от сухих комков, на этот процесс может уйти много времени, и сам раствор утратит свои первоначальные характеристики.

Прочность фундамента – важный параметр

Внешний вид бетона от такого обращения останется неизменным, зато этот факт существенно повлияет на прочность. Второй вариант, на первый взгляд, лучше первого, поэтому рекомендуется замешивать бетон в малых количествах. Но лучше всего взять в аренду специальное устройство и замешивать цемент в нем.

Виды фундамента

Можно выделить 3 вида фундамента, для устройства которых требуется бетон: ленточный, столбчатый и плитный. Первый вид представляет собой полосу, которая идет по всему периметру здания и под основными несущими стенами, назван за счет сходства с лентой. Столбчатый предполагает установку столбов во всех углах, на местах стыков и пересечения стен. Он отличается надежностью и экономичностью, подходит для сложных здания. Плитный фундамент – это плита, которая располагается по всей площади будущего строения. Выбор вида фундамента зависит от характеристик и целевого назначения здания.

Виды фундаментов

Ленточный фундамент можно заливать весь целиком или слоями, столбчатый – небольшими порциями, а плитный лучше также заливать единовременно, но это зависит от его расчетной толщины, глубины залегания.

Расчет кубатуры в зависимости от фундамента

Объем бетона для фундамента зависит от типа фундамента: плитный, столбчатый или ленточный. Рассмотрим вариант расчета объема для каждого из них.

Для плитного фундамента

Плитный фундамент представлен одной плитой, и для того, чтобы узнать объем бетона на фундамент, необходимо знать следующие данные:

  • Длина;
  • Ширина;
  • Толщина плиты.
Заливка плитного фундамента

Например, первый показатель составляет 10 метров, второй – 6 метров, третий – 0,1 метр. Перемножив все эти показатели, получим объем фундаментной плиты:

10 м * 6 м * 0,1 м = 6 куб. м;

Для обеспечения хороших характеристик фундамента, могут использоваться и дополнительные элементы. Если они выполняются через каждые 3 метра, то в этом же фундаменте – 10*6 – их будет 8 (5 вдоль и 3 поперек). Если длина каждого из ребер составляет 6 метров, то суммарная протяженность равна 6 м * 8 шт. = 48 м. Высота одного ребра обычно равняется толщине плиты (в нашем случае – 0,1 м). Так, площадь составит:
0,1 м * 0,08 м = 0,008 м кв.

Объем равен: 0,008 кв. м * 48 м = 0,384 куб. м.

Площадь поперечного сечения равна: объем ребер будет равен 0,01 куб. м * 48 м = 0,48 куб. м.

Для разной толщины может применяться различная методика подсчета, все также может зависеть от определенных параметров бетонной смеси, ее пластичности и прочих свойств.

Для ленточного фундамента

Ленточный фундамент

Он более прост по своему исполнению, нежели плитный, и функции он имеет несколько другие. Представлен лентой, используется для небольших зданий и сооружений из различных материалов: из бруса, бревен или искусственных материалов. Для того чтобы рассчитать бетон для фундамента ленточного, нужно владеть информацией о некоторых параметрах. Высота представляет собой сумму заложенной глубины и надземной части (обычно этот показатель равен 40-50 см.) Если фундамент закладывается на глубину 1,5 м, а надземная высота – 0,5 м, то суммарная высота – 2,0 м. При закладке цокольного этажа или фундамента параметры могут значительно меняться.

При ширине ленты 0,4 м, расход бетона будет равен: 0,4 м * 46 м (40 м + 6 м) * 2,0 м = 36,8 куб. м

Таким образом, рассчитать бетон на фундамент не составит особого труда. Дело в том, что для подсчета необходимо принимать во внимание определенную марку цемента и других добавок. Если в нем есть пластификаторы, то пластичность будет лучше, следовательно, это позволит сократить расход материала.

Столбчатый фундамент

Для того чтобы рассчитать количество бетона для фундамента столбчатого, необходимо знать следующие показатели: высота и площадь столбиков.

S = 3,14 (число ПИ) * R (радиус)/2

Столбчатый фундамент

Например, если диаметр столбика 20 см (радиус – 10 см), то он имеет поперечное сечение: 3,14*0,1*0,1=0,0314 кв. м. при высоте в 2 метра объем составит 0,0628 куб. м. Аналогичным образом рассчитать объем бетона для фундамента другого размера.

Все виды фундамента изготавливаются из бетона различных марок. Обычно обыватели не стремятся в них разбираться и покупают первое, что им посоветуют в строительном магазине. На деле все может оказаться не так, и дорогая смесь окажется менее качественной, чем более бюджетный вариант. Так что прежде чем приступить к выбору смеси, рекомендуется учитывать некоторые факторы, и только потом идти в специализированный магазин.

Обратите внимание! Во избежание проблем при возникновении недостатка бетона, лучше иметь в запасе приблизительно 10% материала.

Таким образом, бетон – это достаточно распространенный материал, который может иметь несколько видов, в зависимости от состава и прочих характеристик. Для того чтобы рассчитать объем бетона на фундамент, необходимо использовать простые формулы, которые помогут быстро определиться с требуемым количеством материала. Очень важно уделить внимание и такому параметру, как выбор марки бетона, поскольку от этого будет зависеть его расход, а также характеристики готового здания. Для того, чтобы определить необходимую марку цемента, желательно обратиться к опыту профессионалов. Расход бетона для фундамента различается в зависимости от типа фундамента.

Смотрите также

small-house.ru

Как рассчитать кубатуру фундамента самостоятельно?

Прежде чем приступить к строительству фундамента, нужно произвести расчет кубатуры бетона, которая понадобится для заливки основания строения. Данная информация потребуется при заказе строительных материалов для возведения основы самостоятельно или для контроля расходов нанятой бригады. В любом случае это позволит исключить перерасход денежных средств.

Таблица состава бетонной смеси.

Как рассчитать кубатуру фундамента практически?

Бетонную основу, как и все здание, необходимо строить в точном соответствии с планом.

При этом она может быть:

  • плитной;
  • ленточной;
  • столбчатой;
  • столбчатой монолитной.

Расчет объема бетона самостоятельно

Расчет бетонной смеси.

Плитное основание

Кубатуру фундамента в данном случае вычислить легче всего. Плита представляет собой прямоугольный параллелепипед. Следовательно, ее объем будет равен произведению площади основания на высоту в метрах. Например, если длина фундамента составляет 10 м, ширина — 8 м, а высота — 0,5 м, то V1=10х8х0,5=40 м3.

Если плитная база имеет ребра жесткости, то сначала узнают емкость бетона для одного ребра, затем полученный результат умножают на количество ребер и добавляют к полученной ранее площади. Пример: по плану положено 4 элемента усиления длиной 10 м, шириной 0,3 м и высотой 0,25 м каждый, следовательно, V2=10х0,3х0,25х4=3 м3. Нужная кубатура фундамента составит: Vобщий=40+3=43 м3.

Ленточное основание

Если сечение прямоугольное, то действуют как в предыдущем случае. При сечении в виде трапеции (к низу расширяется) сначала нужно вычислить площадь сечения, равную произведению полусуммы ее низа и верха на высоту. Затем умножают найденное число на периметр ленточного основания.

При наличии в ленте участков с разной высотой необходимо вычислить емкость каждого по отдельности, а затем сложить полученные объемы. Затем к объему основы под наружные и несущие стены добавляют емкость базы под простенки (они меньше по сечению).

Столбчатое основание

Опора данного типа может быть в виде параллелепипеда, цилиндра, усеченной четырехсторонней пирамиды. Расчет объема для параллелепипеда рассмотрен выше. Для цилиндра рассчитывается так: V=π r²h, где π — 3,14, r²- радиус в квадрате, h — высота цилиндра. Усеченная пирамида: V=1/3h(S1+√S1S2+ S2), где S1 — площадь верхнего, S2 — площадь нижнего основания. Полученный итог умножают на количество столбов.

Монолитный столбчатый (столбы связаны ростверком) фундамент рассчитывается так: к объему столбов добавляют емкость ростверков, которая вычисляется по формуле определения объема параллелепипеда.

Чтобы произвести расчет грамотно, очень важно знать точные размеры фундамента. И во всех случаях следует учитывать потери бетона, которые в среднем составляют от 5% до 7%.

Строительные онлайн-калькуляторы

На просторах интернета можно найти специальные онлайн-калькуляторы (программы), с помощью которых можно, не прикладывая каких-либо усилий, сделать расчет кубатуры не только бетона, но и гравийно-песчаной подушки, арматуры, а также площадь опалубки, стоимость необходимых материалов.

Для этого лишь необходимо ввести в форму калькулятора точные размеры фундамента.


moifundament.ru
