Инструменты для сверления бетона

Бетон является превосходным строительным материалом, обладающим высокой прочностью. Поэтому сверление отверстий в конструкциях из бетона – процесс достаточно трудоемкий, требующий наличия специального инструмента. На сегодняшний день существует огромное количество видов инструмента, предназначенного для сверления отверстий различного диаметра и длины.

Сферы применения сверлильного инструмента

При проведении современных ремонтно-строительных работ довольно часто возникает необходимость сверления отверстий в бетоне. Для этого на рынке имеется различный инструмент, существенно облегчающий задачу. С помощью этого инструмента можно не просто проделать отверстие в твердой поверхности, но выполнить работу очень точно, аккуратно и оперативно.

Весь инструмент, применяемый для бетона, годится и для более мягких строительных материалов типа кирпича или арболита

Сверлильный инструмент позволяет создавать отверстия во время строительства, реконструкции или капитального ремонта здания для:

  • систем отопления, водоснабжения, вентиляции, канализации;
  • монтажа автоматических систем пожаротушения;
  • прокладки электрических кабелей, интернет-сетей и прочих коммуникаций;
  • анкерных болтов и прочих крепежных элементов;
  • установки перил на лестничных маршах и площадках;
  • изготовления в стенах ниш под сейфы, мебель и пр.;
  • высверливания пробных кернов в строительных конструкциях;
  • монтажа оборудования для бассейнов.

Сверления большого количества отверстий в бетонной стене требуют и некоторые отделочные работы, например, монтаж металлических профилей и гипсокартонных плит при изготовлении навесных потолков. Сложность сверления бетона заключается в том, что этот материал имеет высокую прочность и не однороден по составу. В нем присутствует щебень и металлическая арматура, что существенно затрудняет работу. С задачей сверления бетона с арматурой отлично справляется инструмент с режущими сегментами из алмазов.

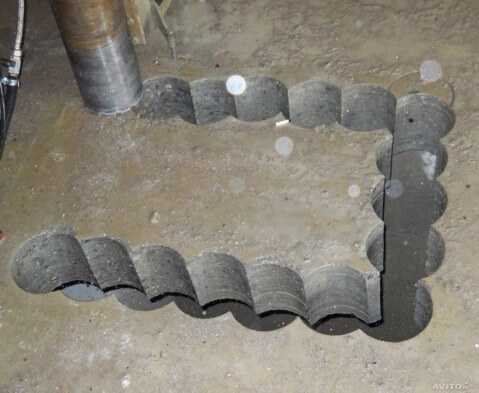

Алмазное сверление – современный и эффективный способ сверления бетона и железобетона, который позволяет получать отверстия точно соответствующие заданному диаметру и глубине. Стоит также отметить, что отверстия получаются идеально ровными, буквально отшлифованными, поэтому не нуждаются в никакой дальнейшей отделке и могут сразу использоваться по назначению. Алмазное сверление, как правило, используют специалисты, которые регулярно занимаются ремонтно-строительными работами. Им хорошо известны все нюансы и преимущества технологии алмазного сверления.

Виды сверлильного инструмента

Для сверления бетона используют различные насадки, различающиеся по форме, величине рабочей части и типу хвостовика. Сверление отверстий небольшого диаметра выполняют сверлами и бурами. В том случае, когда требуются большие отверстия, используют твердосплавные или алмазные коронки.

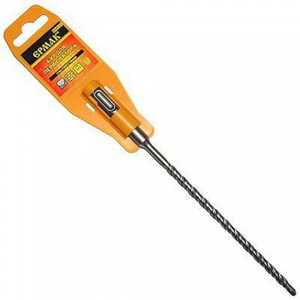

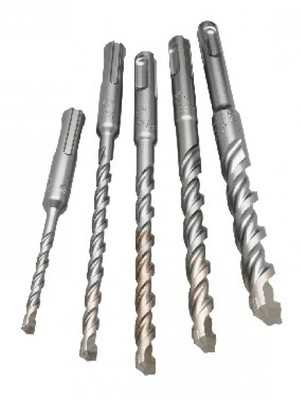

Сверла для сверления бетона

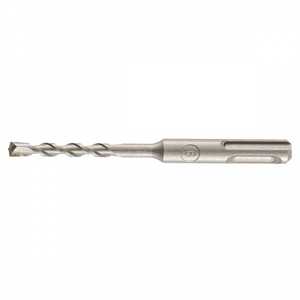

Сверло по бетону представляет собой режущий инструмент и служит для создания отверстий небольшого диаметра (максимум 16 мм). Любое сверло состоит из рабочей части и хвостовика. Рабочая часть в свою очередь делится на калибрующий участок и режущую кромку. Режущая кромка обеспечивает проникновение инструмента в материал, а калибрующий участок, расположенный позади нее, имеет специальные канавки для удаления продуктов сверления. Именно он определяет диаметр будущего отверстия и гладкость его краев.

Хвостовик служит для закрепления сверла в используемом оборудовании. Сверла по бетону выпускаются с хвостовиками двух модификаций: для ударной дрели и для перфоратора. Хвостовик для дрели имеет вид сплошного цилиндра. На хвостовике сверла для перфоратора присутствуют продольные пазы, обеспечивающие плотную фиксацию инструмента в патроне.

Существует определенное ограничение: для сверления глубоких отверстий нельзя использовать тонкие сверла

Сверло для бетона имеет, как правило, наконечник в форме буквы Т. Наконечник изготавливают из победита – сплава кобальта и вольфрама, который по прочности не уступает алмазу. Победитовые наконечники долго сохраняют остроту кромки и легко переносят перегревы. Диаметр и длина сверла взаимосвязаны: чем больше диаметр, тем длиннее сверло. Например, инструмент диаметром 10 мм может иметь длину 540 мм, а диаметром 6 мм – всего 150 мм.

При выборе сверла следует обращать внимание на равномерность окраски инструмента и сам цвет. По данному признаку определяют, какой финишной обработке подвергалось сверло. Серо-стальной оттенок насадки указывает на то, что данной процедуры не было. Черный цвет сверла означает, что было выполнено упрочнение перегретым паром. Если же инструмент имеет желтоватый оттенок, то это свидетельствует о том, что он прошел такую финишную обработку, как отпуск по снижению внутренних напряжений стали. Но наилучшие эксплуатационные характеристики имеют сверлильные насадки, покрытые тонким слоем нитрида титана, которые имеют ярко-золотистый цвет.

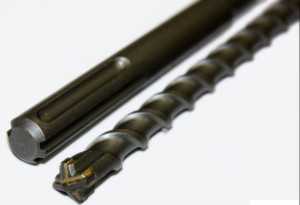

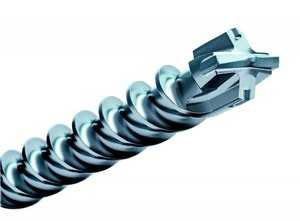

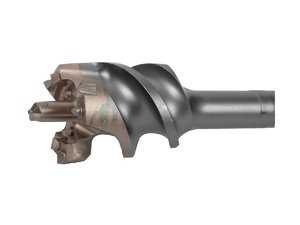

Буры для сверления бетона

Дрель со сверлом может справиться только с мягкими и ячеистыми бетонами. Для сверления железобетона используют перфоратор и сверло особого типа (ударное), которое обычно называют буром. Выбор бура зависит от условий проводимых работ, свойств материала, общей мощности перфоратора. С их помощью можно сделать отверстия диаметром 4-30 мм и длиной 50-1000 мм.

Различие между бурами заключается в количестве рабочих кромок и в форме их заточки. Для вывода бетонной пыли и прочих продуктов сверления из обрабатываемого отверстия служит такая конструктивная часть бура, как спиральный стержень. Крутизна его спирали оказывает влияние на скорость вращения бура и конечную скорость проводимых работ. Внутри стержней некоторых буров имеются полости, в которые при вращении инструмента затягивается пыль, создавая при этом эффект откачки воздуха.

В настоящее время для сверления бетона используются буры следующих видов:

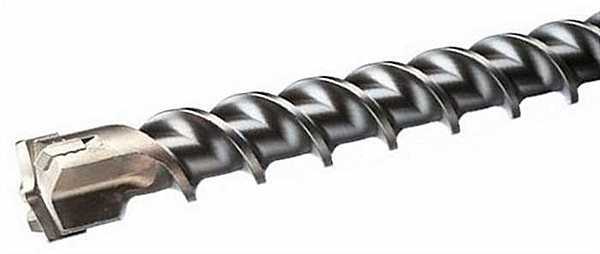

  • шнековые. Длина таких буров составляет 100-1000 мм, поэтому с их помощью можно выполнять отверстия значительной глубины;
  • спиралевидные. Используются для сверления отверстий большого диаметра;
  • пологие. Предназначены для сверления отверстий небольшого диаметра и глубины.

Одним из основных конструкционных элементов сверлильного бура является его хвостовик. По этой причине для конкретной модели перфоратора используют буры только со строго подходящей конфигурацией хвостовика.

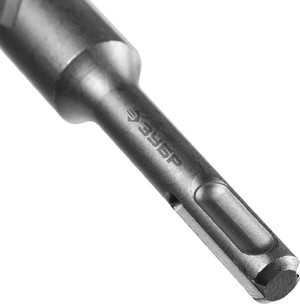

Буры для сверления бетона выпускаются с хвостовиками следующих модификаций:

  • SDS-plus с диаметром 10 мм;
  • SDS-top с диаметром 14 мм;
  • SDS-max с диаметром 18 мм.

Выступы и выемки на хвостовике бура служат для закрепления бура в патроне перфоратора и непосредственно влияют на его вращение

При выборе бура следует обращать внимание на форму его режущей поверхности. Наиболее оптимальным вариантом, но и самым дорогостоящим, будет инструмент с самозатачивающимися режущими гранями, а более экономичным – с центрирующим шипом. Бур с режущей головкой в виде центрирующего шипа просверлит отверстие так, что его внутренние поверхности не будут расслаиваться.

Кроме головки, буры отличаются и видом напайки. Самой распространенной является победитовая напайка из составов различной прочности:

  • мягкий победит используется для легких бетонов;
  • победит средней прочности используют для обработки тяжелых бетонов;
  • победит высокой прочности используют для особо прочных бетонов и гранита.

Преимущества алмазного инструмента

Но победит любой прочности недостаточно хорошо справляется с обработкой железобетона. Поэтому для сверления отверстий в этом материале, а также в бетонах разной прочности, сейчас широко используют алмазный инструмент.

Алмазный инструмент выбирают за такие явные плюсы, как:

  • отсутствие ограничений по материалу сверления. Алмазный инструмент можно использовать и для сверления бетона, и для сверления арматуры, присутствующей в нем;
  • отсутствие ограничений по диаметру и глубине отверстий;
  • отсутствие вибраций, разрушающих целостность обрабатываемых поверхностей;
  • высокая точность выполняемых работ.

Для производства инструмента используют крошку с размерами алмазных зерен 150-500 мкм. Это могут быть природные алмазы, а вернее, отходы ювелирной промышленности, которые отличаются большим разбросом твердости, размеров и формы. Искусственные алмазы получают в процессе нагревания углерода до очень высоких температур и под большим давлением. Крошечные алмазные зерна, полученные по данной технологии, ничем не уступают натуральным кристаллам, но их стоимость на порядок ниже. Крошка из синтетических алмазов отличается большей стабильностью формы, чистотой и твердостью, что в конечном итоге обеспечивает повышенное сопротивление режущих кромок износу.

Алмазную крошку смешивают с металлическим порошком. Полученную массу с помощью специальных прессов формуют в изделия различной формы (алмазные сегменты). После этого сегменты спекаются по принципу технологии порошковой металлургии. Металлический порошок после спекания образует так называемую матрицу, предназначенную для удерживания алмазных зерен.

Алмазные сегменты крепятся к основе режущего инструмента с помощью:

  • лазерной сварки. Такое соединение способно выдерживать высокие температуры, поэтому инструмент, полученный с помощью лазерной сварки, можно использовать как для сухого, так и для мокрого сверления бетона;
  • спекание (формирование) алмазных сегментов непосредственно на кромке корпуса инструмента. Такой инструмент также способен выдерживать высокие температуры и может использоваться и для сухого, и для влажного способа сверления отверстий в бетоне;
  • пайка высокотемпературным припоем. Инструмент может выдерживать температуру не более 600 градусов, поэтому его можно использовать только для сверления с водой. Следует также учитывать, что для эффективного сверления алмазным инструментом необходимо соблюдать условие постоянного удаления шлама из высверливаемого отверстия, а вымывание водой считается самым эффективным способом удаления шлама. Инструмент, изготовленный по данной технологии, находит наиболее широкое применение в современном строительстве.

Пайку высокотемпературным припоем сегодня считают самым технологичным способом крепления алмазных сегментов

Потребительские свойства алмазного инструмента зависят и от характеристик алмазных зерен, и от свойств матрицы. Необходимым условием сохранения режущих свойств сверла или коронки является постоянный износ матрицы.

Скорость износа алмазных сегментов должна быть:

  • не очень высокой, чтобы исключить бессмысленное расходование работоспособных микрорезцов;
  • не очень низкой, чтобы алмазные зерна могли вовремя вскрываться по мере выкрашивания микрорезцов.

Другими словами, оптимальную твердость матрицы выбирают в зависимости от обрабатываемого материала. Алмазные зерна при обработке таких твердых материалов, как гранит или кварц, выкрашиваются сравнительно быстро. Если новые зерна вовремя не вскроются, наступит «засаливание» алмазного сегмента. По этой причине для сверления твердых материалов используют инструменты с мягкой матрицей, полученные с применением порошка из бронзы или олова.

При обработке мягких материалов, например, известняка происходит медленный износ алмазных зерен. Чтобы эти зерна не выпадали из матрицы слишком быстро, в качестве связующего применяют порошки из твердых металлических сплавов, например, карбида вольфрама.

Для сверления материалов средней твердости (бетонные стяжки, армированный бетон) используют сегменты с матрицами средней твердости (кобальт, никель, железо).

Что касается зерен алмазов, то чем выше твердость обрабатываемого материала, тем мельче должны быть зерна и тем выше их концентрация. Для обработки мягких материалов используют сегменты с более крупными алмазными зернами.

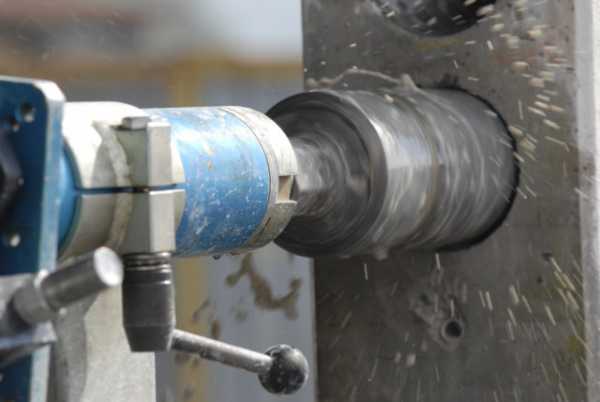

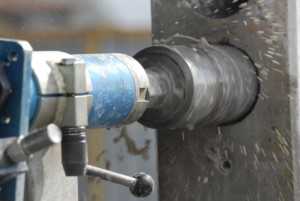

Коронки для сверления бетона

Внешне коронка выглядит, как кусок стальной трубы, в стенках которой проделаны отверстия для выхода бетонной крошки и пыли в процессе работы. Один торец этой трубы заглушен фланцем (хвостовиком) для крепления инструмента в патроне перфоратора. Фланец имеет специальные фиксирующие пазы, соответствующие стандарту SDS. На другом торце трубы расположены режущие зубья и выступающее центрирующее сверло, фиксирующее положение коронки во время сверления и предупреждающее ее «хождение» при вращении.

Существует много разновидностей коронок для бетона. Различаются они в зависимости от диаметров высверливаемых отверстий, типа крепления в патроне, твердости обрабатываемого материала. В настоящее время коронки производятся в двух основных модификациях – для ударного и безударного режима сверления.

В зависимости от материала изготовления и конструкции коронки можно разделить на:

  • зубчатые коронки для ударного сверления;
  • алмазные коронки для безударного сверления;
  • коронки стандарта КС с алмазным покрытием.

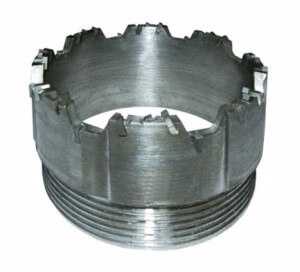

Режущую кромку зубчатых коронок образуют отдельно впаянные зубья, изготовленные из особо прочных сплавов

Зубчатые коронки предназначены для использования с ударными дрелями и перфораторами. Их основным недостатком является возможность разрушения зуба при встрече с арматурой бетонных поверхностей. Хотя сами зубья имеют довольно высокую прочность, вполне позволяющую резать металл, но ударный режим сверления создает недопустимые нагрузки на паяное соединение, что и приводит к их поломке. Поэтому такие коронки можно применять для сверления только в чисто бетонных или в кирпичных стенах.

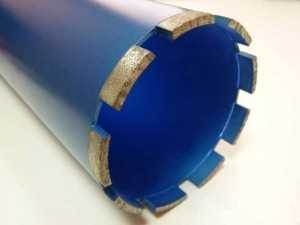

Алмазные коронки относятся к более продвинутому в технологическом отношении режущему инструменту и используются с перфораторами и дрелями в режиме безударного сверления. Они имеют ровную режущую кромку с небольшими вырезами, изготовленную путем напыления мелкого алмазного или корундового песка.

Технология безударного сверления алмазной коронкой имеет ряд существенных преимуществ по сравнению с ударным способом:

  • пониженный уровень шума при работе инструмента;
  • меньшее количество пыли;
  • отсутствие ударных нагрузок на обрабатываемую поверхность, приводящих к образованию трещин;
  • высокая точность размеров и качество срезов высверливаемого отверстия.

Алмазные коронки легко справляются с металлической арматурой. Они имеют рабочие диаметры от 10 до 650 мм и позволяют высверливать отверстия глубиной до 1,5 м. Коронки диаметром до 100 мм могут применяться и с профессиональным оборудованием, и с бытовыми дрелями без использования принудительного охлаждения. Коронки больших диаметров используют исключительно с профессиональными сверлильными установками и с обязательным водяным охлаждением.

Коронки стандарта КС имеют режущую кромку с выступающими сегментами со встроенными алмазными кристаллами. Коронки этого типа успешно заменяют твердосплавные зубчатые насадки. Их применяют для сверления отверстий в монолитах и плитах, изготовленных из бетона особо прочных марок. Коронки КС отличаются самым продолжительным эксплуатационным сроком.

Современный рынок наполнен коронками с различными эксплуатационными характеристиками и преимуществами. Наибольшей популярностью пользуется инструмент, выпускаемый под марками Bosch, AEG, Cedima, Rothenberger, Tyrolit. Продукцию высокого качества предлагают и отечественные производители Адель, Алатон, Ниборит, ЕвроПрайс, Splitstone.

Особенности применения коронок по бетону

Зубчатые твердосплавные коронки эффективны в комплекте с перфоратором. В патронах перфораторов используется стандарт крепления SDS, предусматривающий наличие специальных фиксирующих пазов в хвостовиках сверлильного инструмента. Подобная система крепления позволяет легко и быстро менять насадки без применения зажимных ключей. Кроме того, она обеспечивает инструменту свободный ход вдоль оси сверления, который необходим для полной отдачи энергии удара в обрабатываемую поверхность.

Алмазные коронки требуют применения довольно сложных технических устройств, позволяющих выполнять сверление без ударов и вибрации

Сверлильная установка обычно фиксируется определенным образом, что существенно облегчает работу оператору, которому не надо удерживать инструмент, а лишь перемещать его в необходимом направлении. При этом достигается очень высокое качество и точность выполнения отверстий.

Приступая к сверлению, следует установить центрирующее сверло в точку, соответствующую центру будущего отверстия. Если коронка не имеет центрирующего сверла, то необходимо приложить к поверхности стены ее режущую кромку одновременно всеми зубьями.

На инструмент не следует оказывать чрезмерное давление до тех пор, пока коронка не углубится в бетон настолько, чтобы стабилизировать необходимое направление. Для эффективного отвода пыли рекомендуется использовать строительный пылесос со специальной насадкой на шланг. Основной особенностью сверления коронкой является то, что ее не надо периодически вынимать из обрабатываемого отверстия для проверки или охлаждения, а можно непрерывно сверлить до необходимой глубины.

Оборудование для сверления бетона и особенности его использования

Для сверления бетонных поверхностей используют ударные дрели, перфораторы, электрические и гидравлические сверлильные установки. Ударными дрелями и перфораторами высверливают отверстия диаметром до 30 мм.

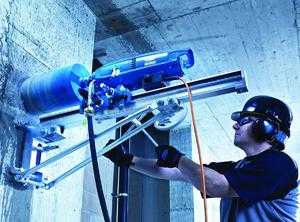

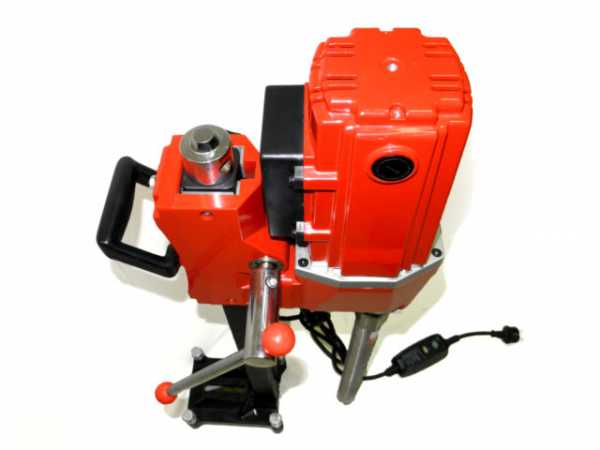

Для создания больших отверстий используют специальные бормоторы, которые внешне похожи на обычную дрель, но отличаются от нее некоторыми конструктивными особенностями.

Основные отличия между бормоторами и дрелями:

  • бормотор работает с расчетом на повышенный момент нагрузки, поэтому имеет повышенную мощность и пониженные обороты;
  • шпиндель бормотора имеет полую конструкцию, обеспечивающую подачу воды в зону сверления.

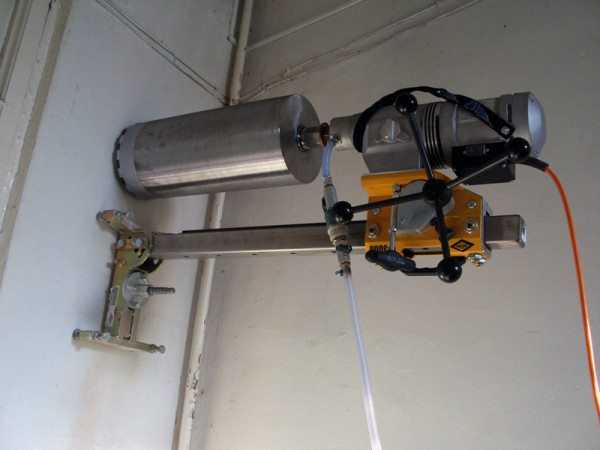

Для сверления коронками диаметром до 600 мм используются электрические бормоторы. Они производятся на основе очень надежных и долговечных редукторов и электродвигателей. Практически все электробормоторы имеют предохранительное сцепление, электронную защиту от перегрузок и регулировку пускового тока. Бормоторы с мощным трехфазным асинхронным двигателем имеют еще и термовыключатель, встроенный в обмотку.

Некоторые электробормоторы могут быть укомплектованы рукоятками, что позволяет выполнять сверление вручную. Но необходимо помнить, что данное оборудование создает огромный момент вращения, поэтому ручное сверление можно использовать только для небольших отверстий и с очень большой осторожностью. Малейшее заклинивание инструмента грозит вывихом руки оператора.

Сверление отверстий больших диаметров создает настолько высокий момент нагрузки на шпинделе, что удержать бормотор в руках невозможно

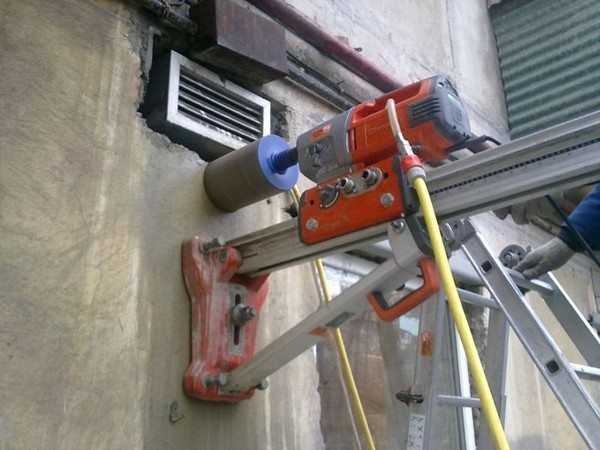

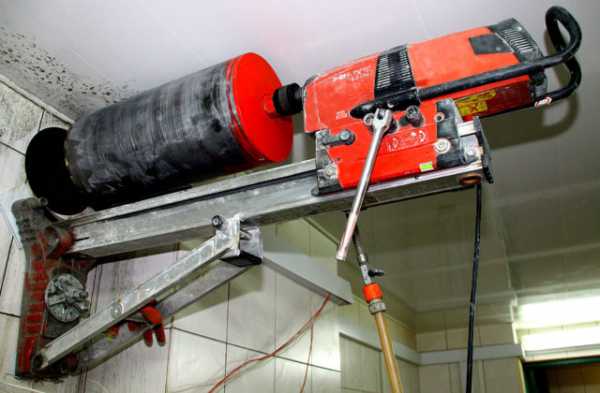

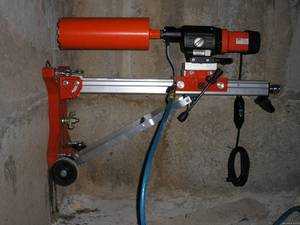

Поэтому бормоторы крепятся на станине с возможностью перемещения по направлению оси вращения сверлильной коронки. Колонна станины в большинстве случаев может наклоняться под углом к стене или к полу. Угол наклона составляет от 0 до 45 градусов. Бормотор вместе со станиной составляют так называемую установку сверления.

Для сверления коронками больше 600 мм используют гидравлические бормоторы, установленные на мощных станинах. Сам гидравлический бормотор является небольшим и легким, но в комплекте со станиной представляет тяжелый и громоздкий электрогидравлический агрегат, который обеспечивает необходимое давление и расход масла для бормотора.

При подготовке к сверлению бетона следует правильно выбрать сверлильную коронку, бормотор и станину. При выборе насадки необходимо учитывать не только ее диаметр, но и материал, для которого она рекомендована. При подборе станины и бормотора следует обратить внимание на то, что в спецификациях оборудования обычно указывается максимальный диаметр сверления, рассчитанный для мягких материалов. Если же предстоит сверлить железобетон, то станину и бормотор лучше выбирать с «запасом». Недостаточная жесткость станины может стать причиной вибрации и, как следствие, ускоренного износа оборудования и инструмента.

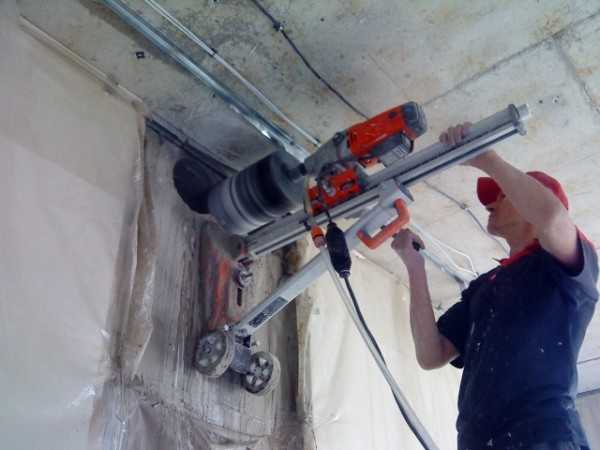

Станину следует жестко зафиксировать. Самый надежный способ фиксации – дюбельное крепление к поверхности сверления. Для этого в платформе станины имеется специальный продольный паз. При выборе места сверления отверстия под дюбель необходимо учитывать, что максимальную жесткость фиксации станины обеспечивает крепление, расположенное посередине этого паза.

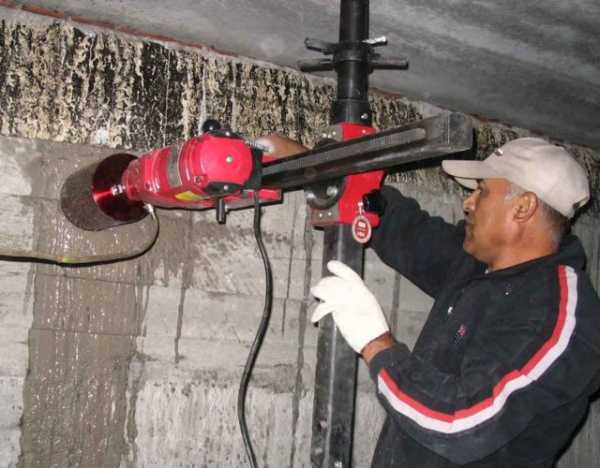

Второй способ фиксации станины предусматривает использование распорного крепежного устройства, длина которого может регулироваться в диапазоне 1700-3100 мм. Это устройство надо упереть в платформу или же вставить в колонну станины. Затем следует отрегулировать длину крепежного устройства до упора в потолок и жестко расклинить его между потолком и станиной.

Третьим вариантом фиксации станины является вакуумное крепление. В этом случае станина оборудована вакуумной плитой. Для создания вакуума используют специальный насос. Такой способ фиксации оборудования требует идеально гладкой и ровной поверхности и, несмотря на его удобство, считается наименее надежным.

После фиксации станины на нее устанавливают бормотор и закрепляют сверлильную насадку. После сборки установки следует проверить соединения на наличие люфта. При этом следует помнить, что даже самый незначительный люфт может стать причиной отгибания алмазных сегментов наружу или внутрь коронки (так называемое «тюльпанообразование»).

Контроль отсутствия люфта следует проводить перед началом каждого сверления:

  • при выявлении люфта фиксации станины необходимо затянуть дюбельное крепление или заново отрегулировать длину распорного устройства;
  • если имеется люфт каретки станины, надо отрегулировать направляющие каретки;
  • при наличии люфта шпинделя бормотора понадобится профилактика бормотора;
  • люфт крепления сверлильной коронки может появиться только в том случае, когда коронка не довинчена на шпинделе.

Считается, что максимальной скорости сверления при минимальном износе режущего инструмента можно достичь при оптимальной линейной скорости сегментов в пределах 3-6 м/с. При расчете частоты вращения коронки учитывают целый ряд переменных величин, включая момент инерции инструмента, диаметр и массу шпинделя, расстояние от центра шпинделя до центра масс насадки и многое другое.

Точный расчет скорости вращения коронки позволяет избежать режима автоколебаний сверлильной установки, увеличить скорость проходки, срок службы оборудования

Поэтому при выборе оптимальной скорости следует пользоваться табличкой на бормоторе, в которой указан рекомендуемый диапазон диаметров сверления для каждой из передач редуктора.

Перед началом сверления необходимо обеспечить подачу воды в рабочую зону. По возможности подача воды должна быть бесперебойной. Поток воды от водопровода можно регулировать специальной ручкой на бормашине. При отсутствии водопровода можно использовать специальный бак для воды с насосом и манометром.

Вода вымывает из зоны сверления шлам, «освежает» алмазные сегменты, препятствует перегреву режущего инструмента. При регулировке подачи воды соблюдают основное правило – инструмент ни в коем случае не должен перегреваться до появления цветов побежалости. Иначе может расплавиться припой, что станет причиной отсоединения алмазных сегментов от корпуса насадки.

При этом необходимо следить, чтобы шлам полностью вымывался из отверстия. Если вода вытекает медленно и не увлекает за собой шлам, необходимо увеличить ее расход. В том случае, когда вода в баке закончится, сверление продолжать нельзя. Сверление без вымывания шлама станет сразу неэффективным, а перегрев рабочей насадки мгновенно расплавит припой и приведет инструмент в негодность.

Бормотор следует включать при поднятой насадке, а затем аккуратно и без большого нажима засверливаться, пока режущие сегменты полностью не скроются в бетоне. При наклонном сверлении допускается поливать инструмент водой снаружи до его полного засверливания. Если сверление выполняется длинной коронкой небольшого диаметра, то засверливание в бетон рекомендуется производить на низких оборотах.

При сверлении неармированных бетонов необходимо совсем небольшое усилие. Обычно для этого хватает собственного веса бормотора. При сверлении железобетона следует осторожно увеличивать усилие прижима, увеличивая при этом и подачу воды. Во время работы надо постоянно прислушиваться к звуку работающей машины. Если послышится характерный лязгающий звук, который свидетельствует о наличии отрезанного куска арматуры в рабочей зоне, надо остановить бормотор и удалить арматуру из высверливаемого отверстия. Повторное засверливание также начинают с полностью поднятой коронки.

Алмазные сегменты при сверлении особо прочных бетонов могут «засаливаться». На это будет указывать заметное снижение скорости проходки даже при увеличенном усилии прижима. В таком случае коронку надо вынуть и «вскрыть» алмазные зерна путем кратковременного сверления абразивного материала, например, кирпича.

Следует учитывать, что производитель при изготовлении алмазных режущих сегментов всегда пытается найти компромисс между двумя противоположностями:

  • увеличить скорость обработки;
  • увеличить стойкость алмазных сегментов к износу.

Общая проходка коронок (ресурс) – трудно прогнозируемая величина. Она зависит от условий сверления и прочности обрабатываемого материала.

Средняя скорость сверления составляет чуть больше 2 м/час

В любом случае, скорость проходки является более важной величиной, чем общая длина проходки одним инструментом, поскольку общая стоимость работ по сверлению бетона в меньшей степени зависит от стоимости алмазного инструмента. Главными составляющими стоимости этих работ являются оплата труда персонала, стоимость ежедневной доставки сверлильной установки на объект, амортизация оборудования и т. п.

При сверлении нельзя перегружать бормотор. Основная причина увеличения момента нагрузки на режущем инструменте – это трение насадки о стенки отверстия. Если трение увеличилось в результате смещения станины, необходимо выключить установку, вынуть насадку, надежно закрепить станину и заново аккуратно засверлиться в бетон. Если же причиной трения стали нарушения в геометрии насадки, то ее следует заменить.

Если возникла необходимость сверления отверстий, глубина которых превышает длину коронки, применяют удлинительные штанги. Они могут иметь длину 200, 300, 400, 500 мм. Штанги можно соединять между собой для получения необходимой глубины сверления. После завершения сверления бормотор необходимо тщательно очистить, а резьбовые соединения шпинделя и насадки смазать.

Меры безопасности

При сверлении бетона опасность создают такие факторы, как

  • работа с электроинструментом;
  • вероятность повреждения коммуникаций, скрытых внутри бетонной поверхности;
  • выполнение работ на высоте.

Поэтому необходимо следить за исправностью используемого электроинструмента и не допускать повреждения изоляции питающего кабеля. При сверлении отверстий на высоте более 1,5 м от уровня пола следует обеспечить оператору надежное и устойчивое основание.

Перед началом сверления всегда следует проверять стены и другие поверхности на наличие скрытой электропроводки и прочих коммуникаций.

При выполнении работ следует всегда помнить об основных правилах безопасности:

  • во время работы на операторе должна быть специальная одежда и обувь;
  • в экипировку обязательно должны входить очки для защиты глаз и респиратор для защиты органов дыхания;
  • в процессе работы надо внимательно следить за креплением алмазных сегментов в режущих насадках;
  • алмазные инструменты для сверления требуют бережного отношения к себе. Их нельзя бросать или производить слишком большое давление на них во время работы;
  • при сверлении следует делать паузы, чтобы защитить инструмент от перегрева.

Стоимость

Инструменты для сверления бетона представлены на современном рынке как зарубежными, так и отечественными производителями.  Поэтому следует понимать, что более высокая стоимость продукции известного производителя гарантирует высокое качество инструмента и длительный срок эксплуатации.

Среди зарубежных производителей, предлагающих сверлильный инструмент по бетону очень высокого качества, следует выделить Bosch, Metabo, Makita, FIT, Stayer. Среди более дешевого инструмента отечественного производства хорошо зарекомендовали себя такие марки, как Адель, Интерскол, Энкор, Зубр, Европрайс.

Стоимость инструмента по бетону инструмента часто зависит от известности бренда

При выборе инструмента следует учитывать, что качественные насадки не могут быть слишком дешевыми, поскольку для их изготовления используются только самые лучшие материалы и инновационные технологии.

Средняя стоимость алмазных коронок стандартной длины 450 мм:

Диаметр коронки, ммКоличество сегментовСтоимость, руб
4654700
7676300
11298800
1521211700
2021415200
3202425000
6003246000

Выводы

Современный режущий инструмент позволяет сверлить отверстия в бетоне практически любого диаметра и глубины. При помощи такого инструмента можно без особого труда пробить самую прочную бетонную поверхность. Для сверления небольших отверстий вполне можно воспользоваться сверлом или буром. Более сложной задачей является сверление отверстий большого диаметра. В этом случае наиболее оптимальным вариантом является применение инструмента с алмазными сегментами. Основное преимущество такого инструмента – высокая износостойкость.

Перед началом работ всегда надо тщательно изучать характеристики и особенности материала, в котором планируется сверление отверстия, а также характеристики используемого инструмента. Исходя из необходимых размеров будущего отверстия и наличия арматуры в бетонной поверхности, выбирают способ сверления. Без предварительного анализа условий проводимых работ невозможно просверлить отверстия в бетоне аккуратно и точно.

О практической стороне выбора буров по бетону показано в видео:

obetone.com

Инструмент для алмазного бурения отверстий в бетоне

Дата: 23 мая 2017

Просмотров: 1376

Коментариев: 0

Оборудование для алмазного бурения отверстий в бетоне


При выполнении работ, связанных с перепланировкой, ремонтом или строительством жилых и производственных объектов, часто возникает необходимость выполнить отверстия. При строительстве несущих конструкций, перекрытий современных зданий используется усиленный стальной арматурой бетон, который серьезно препятствует применению традиционных видов инструмента. Если при выполнении небольших отверстий можно применить перфоратор, который работает по бетону, то при бурении сложных каналов для инженерных коммуникаций используются системы алмазного сверления.

Применяя алмазное сверление отверстий в бетоне, которое является прогрессивной технологией, можно оперативно просверлить отверстия для вентиляционных систем, отопительных магистралей и устройств кондиционирования. При этом сохраняется прочность несущих конструкций, не нарушается отделка внутри и снаружи помещения.

Остановимся детально на достоинствах и недостатках современной технологии, рассмотрим сферы использования и применяемое оборудование для алмазного бурения отверстий в бетоне.

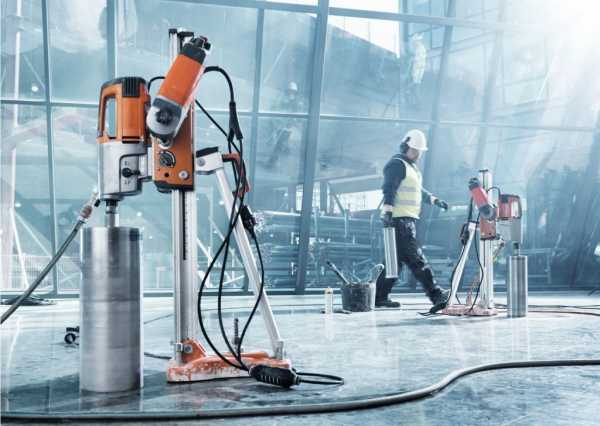

Основной инструмент для алмазного сверления (бурения) кирпича и бетона – это электрические и гидравлические сверлильные (бурильные) установки

Установка сверления – преимущества и недостатки

Алмазные установки обладают рядом неоспоримых достоинств, благодаря которым в жилых помещениях и промышленных объектах в щадящем режиме быстро выполняются различные технологические отверстия.

Главные преимущества технологии:

  • идеальная конфигурация, повышенная чистота поверхности выполняемых отверстий, которые не нуждаются в дополнительной доводке;
  • повышенная скорость сверления (до 5 см в секунду), связанная с постоянным охлаждением прочного инструмента;
  • выполнение работ в четком соответствии с заданными координатами;
  • возможность сверления отверстий на наклонных плоскостях, труднодоступных участках, в помещениях ограниченной площади;
  • отсутствие строительного мусора, повышенной концентрации пыли, шума, вибрации при выполнении работ по бетону;
  • бурение широкого диапазона отверстий, диаметром 2–50 см под различными углами наклона;
  • сохранение целостности бетонных конструкций, связанное с отсутствием отрицательного влияния ударных нагрузок;
  • использование для питания рабочего инструмента электрической сети напряжением 220 В;
  • увеличенная до 100 сантиметров глубина сверления каналов.

Для сверления (бурения) используются специальные приводы. Они представляют собой станок с электродвигателем

Алмазные установки обладают рядом недостатков:

  1. Стекание на поверхность пола при работе оборудования жидкости, охлаждающей рабочую коронку.
  2. Невозможность самостоятельного выполнения работ, которые производятся только силами профессионалов.
  3. Повышенные затраты на выполнение работ, при которых используется инструмент для алмазного бурения.
  4. Зависимость производительности, которую развивает бурильная установка, от прилагаемых к инструменту усилий.
  5. Необходимость регулярного обновления дорогостоящего инструмента или выполнения напайки сегментов.

Области применения системы алмазного сверления

Оборудование для алмазного бурения отверстий в бетоне используется при решении следующих задач:

  • формирования пазов в бетонных стенах для прокладки электрической проводки;
  • сверления отверстий для водопроводных магистралей, мусоропроводов, газовых труб, отопительных стояков;
  • выполнения углублений для установки розеток и выключателей;
  • бурения фундаментов с целью подвода инженерных коммуникаций к зданиям;

Для соблюдения точности угла расположения сверла приводы оснащены опорным фланцем

  • подключения систем кондиционирования и вентиляции;
  • установки систем автоматического пожаротушения;
  • сноса железобетонных конструкций зданий: внутренних перегородок, межэтажных перекрытий, стен;
  • выполнения разнообразных ниш в бетоне, позволяющих установить оборудование, предметы интерьера;
  • формирования проемов различной конфигурации для установки дверей и окон.

Оборудование для алмазного бурения отверстий в бетоне

В зависимости от назначения, особенностей применения используется различное оборудование для алмазного бурения отверстий в бетоне:

  1. Ручная малогабаритная дрель, позволяющая производить сверление бетона с помощью высокопрочного инструмента. Применяется для бытовых целей, мелких ремонтных работ. Устройство позволяет выполнять отверстия диаметром до 18 см.
  2. Машинная установка для алмазного бурения бетона. Это промышленное оборудование, применяемое на больших строительных площадках. Оно позволяет сформировать углубления диаметром до 80 см. Оборудование комплектуется мощной станиной, позволяющей изменять угол расположения рабочего органа.

Использование ручного оборудования характеризуется повышенной трудоемкостью, однако позволяет при малых затратах выполнить ограниченные объемы работ. Промышленные устройства отличаются увеличенными размерами и производительностью.

При сверлении отверстий больших диаметров используется специальная станина

К специальному оборудованию также относятся:

  • шлицевые фрезерные устройства;
  • кольцевые резчики;
  • машинные резчики стен;
  • нарезчики швов;
  • устройства с канатным рабочим органом.

Инструмент для алмазного бурения

Для того чтобы правильно произвести алмазное бурение отверстий в бетоне, инструмент необходимо подобрать специальный. Главная особенность инструмента — повышенная прочность, связанная с абразивным покрытием рабочей части или установкой на рабочем органе специальных сегментов.

Установка алмазного сверления оснащается следующими видами рабочего инструмента, имеющего абразивное покрытие:

  1. Специальными коронками.
  2. Мощными бурами.
  3. Дисковыми пилами.
  4. Канатными режущими устройствами.
  5. Сверлами.

Заключение

Расширенный спектр задач, решаемых с использованием прогрессивной технологии, выводит оборудование по алмазной резке на лидирующую позицию в строительной отрасли. Повышенная прочность и ресурс эксплуатации инструмента с износостойким покрытием позволяют ему уверенно конкурировать с традиционно применяющимися отбойными молотками и перфораторами. Воспользовавшись услугами профессионалов, несложно оперативно выполнить комплекс серьезных строительных задач по обработке армированного бетона, природного гранита, прочного мрамора, а также любых видов кирпича и керамики.

pobetony.ru

выбор инструмента и технология бурения

Раствор бетона и его подвиды давно признаны крепкими строительными продуктами, в связи с чем их довольно сложно сверлить. Причинной этого являются их строение и применяемые компоненты. Во время эксплуатации оборудование все время натыкается на непреодолимые составляющие, которые даже могут повредить сверла. По этой причине цена на сверление бетона может быть самой разной и зависеть от множества нюансов.

Выбор инструмента для сверления

Перфораторный бур

Потенциал данного инструмента при выполнении отверстий в бетонной поверхности не имеет пределов. Зачастую они ограничены предельно допустимым диаметром приспособления, величина которого не более 5 сантиметров. И в тоже время, огромная часть подобного оборудования может высверлить дырку с величиной диаметра в 3 сантиметра. Порой этого может хватить, однако бывают ситуации, когда такого размера не достаточно. К примеру, объем отверстия для прокладки вентиляции полагается выполнять большого размера и в такой ситуации перфоратор не справится с задачей.

При эксплуатации перфораторного бура своими руками может возникнуть еще одна проблема. Во время сверления можно наткнуться сверлом на арматуру. Это может повлечь за собой поломку инструмента. В лучшем случае перфоратор остановиться на металле и им нельзя будет дальше работать. Становится ясно, что при наличии арматуры в бетоне, эксплуатировать перфораторный бур сложно, а порой и невозможно. Но если условия работы не подразумевают наличие арматурных прутьев, то данный инструмент является отличным выбором.

Вернуться к оглавлению

Твердосплавная коронка

Данное оборудование отличается сверлением дырок диаметром от 5 сантиметров до 45 сантиметров. Но увы, характеристики обычного перфоратора не дают возможности установить коронку с размером более 25 сантиметров. Причина этого в слишком низком показателе мощности инструмента. Если необходимо выполнить отверстия больших калибров, то стоит применить другой инструмент.

Более крупное по размеру оборудование, отличает хвостовик другой формы. Однако имеются специальные переходники, которые дают возможность применять коронки крупного размера на инструментах с низкой мощностью. Но стоит помнить, что данный вариант не всегда выгоден и безопасен по причине того, что оборудование может повредится вследствие установки крупной коронки. Да и сверление отверстий в бетоне по тонкому методу может быть опасным.

Данное устройство обладает некоторыми минусами, которые сужают способности подобного оборудования:

  • Не может просверлить арматуру. Во время столкновения с металлом, твердосплавная коронка разрушается. И если тонкий метал возможно пробурить, то толстая арматура не поддается сверлению.
  • В случае применения коронки, бетон можно просверлить на не большую глубину. Данный показатель ограничен чашей. Однако бывают ситуации, когда при помощи данного устройства можно высверлить отверстия в достаточно толстых стене и трубе.

Смысл в сверлении отверстии с помощью коронки, заключается в том, дабы применять насадку и пику по очереди. Когда достигнута глубина, необходимая коронке, необходимо выдолбить середку в отверстии с помощью пики, после процедура повторяется, вплоть до тех пор, пока необходимое не будет выполнено.

Однако в таком случае возникает другая проблема – лимитированная глубина погружения пики. Данный нюанс можно устранить, если правильно выполнить специальный удлинитель на коронку. Важно знать, что при выполнении подобных операций с бетоном вокруг будет много пыли.

В конечном результате процесс получается длительным и трудным. Порой лучшим решение будет применить другой тип инструмента. А вот каким еще инструментом можно воспользоваться, рассмотрим далее.

Вернуться к оглавлению

Алмазная коронка

Алмазное сверление в бетонной поверхности приобрело популярность и его применяют как в личном строительстве, так и в промышленных масштабах. Данный вид оборудования для работы по бетону обладает внушительным перечнем достоинств:

  • С помощью такого инструмента можно просверлить и бетонную стену, и трубу, и арматурные прутья, и даже пенобетон. Такое возможно в силу особых свойств алмаза, в первую очередь благодаря его высокой твердости.
  • Этот тип оборудования обладает особым трубчатым строением, что делает возможным сверление отверстия на любую глубину за одну операцию. Сначала стены либо трубы сверлят, а после можно вытащить один бетонный кусок.
  • У строения оборудования имеется еще одна характеристика, это охлаждение с помощью воды. Во время работы инструмента не будет появляется много пыли. А это — ощутимое достоинство.
  • С помощью такого типа приспособления можно выполнять сверление пенобетона и прочих материалов с высоким показателем точности. В случае калибра сверла около 25 см, готовая дыра будет соответственного размера. В силу строения инструмента, не происходит погрешностей и отклонений.

Однако нужно заметить, что и у такого превосходного инструмента имеются недостатки. Основной — это высокая стоимость. Сверло и коронка также дорого стоят. Но если есть необходимость для работ по сверлению в квартире, например в кафеле, то можно приобрести маленькие коронки, их цена приемлема.

Такой тип сверла монтируют на дрели либо перфораторы, которые не охлаждаются водой. У них есть лимит по глубине сверления, по причине объема обшивки. Имеется ввиду сверление сверлом алмазного типа, который выполняет отверстия под любым углом.

Достоинством считается способность пробурить разные виды строительных материалов – кирпич, керамогранит, гранит и много других.

Вернуться к оглавлению

Технология сверления отверстий в бетоне

Начало процесса не-алмазным инструментом одинаково.

В таких работах стоит прислушиваться к мнению профессионалов. Каждый второй строитель вам скажет: «Я сверлю отверстие после того, как выполнена разметка на рабочей поверхности, только так можно быть уверенным, что мы сверлим правильно». Не важно, какой именно тип инструмента будет использоваться, сначала необходимо переключить аппарат на маленькие обороты. В таком состоянии просверлить небольшое углубление. С помощью таких манипуляций можно выполнить отверстие при самых маленьких трудозатратах. А так как сверло не будет работать в хаотичном порядке, то и точность сверления стены будет соблюдена. После этого можно добавить оборудованию оборотов, переключив в ударное состояние.

Если предусмотрено использование пластмассовых дюбелей, то дырка должна быть немного глубже, чем длина дюбеля. Во время просверливания поверхностей в квартире, в отверстии будет скапливаться раскрашенный материал, поэтому стоит это учесть при выполнении работ и сделать глубину с небольшим запасом.

Не важно, чем вы занимаетесь, просверливанием стен, либо арматурных каркасов, в любом случае данный процесс сложен в физическом плане. Ведь оборудование обладает приличной массой, плюс вибрация сверла. Нельзя забывать и о немалом количестве пыли, которая возникнет в процессе эксплуатации аппарата. Однако с пылью справиться можно, если предварительно купить специальный пылеуловитель.

Вернуться к оглавлению

Как просверлить отверстие крупного диаметра?

Для определенных строительных работ могут понадобится крупные отверстия. Например для монтирования розеток, коробов для распределения проводки, вентиляции. Можно выполнить несколько более мелких дырок, а после объединить их при помощи зубила, но в таком случае у отверстия будут неровные края.

Но бывают ситуации, когда работы необходимо выполнить максимально осторожно. В таком случае пригодится специальная коронка для работы по бетону. Данные насадки отличаются между собой по размеру. Если сверла часто эксплуатируются, то служат они короткий срок – такие прочные материалы, как арматурные прутья либо гранит становятся причиной их поломки.

Для увеличения периода эксплуатации, стоит изначально выполнить отверстие маленького размера на низких оборотах. Далее бетон и арматурные прутья вынимают при помощи зубила и только потом, отверстия заканчивают, применив нужную коронку.

Вернуться к оглавлению

Общие советы по работе

Если при работе победитовой коронкой вы наткнулись на арматурные прутья, то их можно рассверлить, применив обычную насадку, а вот камни можно разбить при помощи пробойника. Отверстие в стене из бетона можно выполнить, применив сделанный своими руками пробойник. Его монтируют из насадки диаметром в 0,8 см. Конец насадки обтачивают до формы ласточкиного хвоста. При выполнении отверстия, пробойник держат в руке и бьют по нему молотком.

Чтобы увеличить срок службы коронки, при эксплуатации ее желательно периодически смачивать водой.

Бывают ситуации, когда нужно воспользоваться отверстием, а раскрошившийся материал летит в глаза человеку. В таком случае можно проделать специальную воронку на пробойник либо шлямбур. Если необходимо установить шуруп в бетонной поверхности, то на помощь придет следующая манипуляция. Нужно в отверстие поместить небольшой капроновый кусок и расплавить его там, применив раскаленной гвоздь. После этого можно вкручивать шуруп, благодаря застывшему капрону, он будет надежно держаться внутри стены.

Когда срочно нужен дюбель, а его нет, можно выйти из положения, воспользовавшись куском алюминиевой либо медной трубки. Ее нужно будет сжать до необходимого калибра и установить в отверстие.

Вернуться к оглавлению

Вывод

При любых строительных манипуляциях возникает необходимость в выполнении разного рода отверстий. Для проведения подобных операций существует огромный перечень инструментов и оборудования, которые могут выполнить отверстия в самых разных типах строительного материала.

kladembeton.ru

Инструменты для сверления отверстий в бетоне

Алмазное бурение или сверление является сегодня самым удобным и быстрым способом проделывания отверстий в бетонных и железобетонных сооружениях.

Алмазное бурение это быстрый и удобный способ проделывания отверстий в бетонных и железобетонных плитах.

Сверлением принято называть получение дырок малого диаметра сверлом. Бурение – это выполнение отверстий большого диаметра с помощью специальных коронок (буров). Иногда отверстия сверлят перфоратором или с помощью простой дрели, используя алмазный инструмент.

Преимущества и недостатки алмазного сверления

Преимущества:

При алмазном сверлении отверстия в бетоне получаются ровными и точными.

  • отверстия получаются точные и круглые;
  • процесс сверления и бурения отверстий практически бесшумен;
  • для работы требуется только электросеть 220 В и проточная вода;
  • отсутствие пыли;
  • сохранение несущей способности стен;
  • высокая скорость сверления и бурения;
  • отсутствие трещин и сколов на входе и выходе отверстий;
  • глубина бурения до 3 м при диаметре до 1 м;
  • возможность работы на криволинейных поверхностях.

Недостатки:

  • наибольшей производительности можно достичь только путем увеличения осевого усилия подачи инструмента и его окружной скорости;
  • алмазное сверление не допускает даже малейших перекосов и биений инструмента;
  • для охлаждения инструмент нуждается в подаче проточной воды.

Области применения

Отверстия в бетоне делают для инженерных коммуникаций, вентиляции, установки стояков газоснабжения, отопления и др.

Алмазный инструмент используют при сверлении отверстий в бетоне для:

  • прокладки инженерных коммуникаций;
  • установки анкеров;
  • установки стояков отопления, канализации, газопровода, водоснабжения;
  • устройства мусоропроводов;
  • обустройства вентиляции;
  • установки кондиционеров;
  • установки перил на лестничных площадках и маршах;
  • высверливания в конструкциях пробных кернов;
  • изготовления ниш в стенах из бетона и кирпича.

Инструменты для сверления

Основной инструмент для алмазного сверления (бурения) кирпича и бетона – это электрические и гидравлические сверлильные (бурильные) установки, перфораторы, ударные и обычные дрели. Сверление и бурение производится сверлами и бурильными коронками.

Для сверления (бурения) используются специальные приводы. Они представляют собой станок с электродвигателем. Есть и ручные варианты сверлильных машин. Все они поддерживают оптимальную скорость вращения и подачу сверла или коронки. Для соблюдения точности угла расположения сверла приводы оснащены опорным фланцем. К нему крепятся направляющие штанги. По штангам механизм перемещается под заданным углом к поверхности. Если вы строитель и ищите подарок для своей женщины посмотрите тут.

Вода, охлаждающая алмазный инструмент, подается в рабочую зону и отводится из нее через специальные приспособления. Она же выводит из отверстия образующийся в процессе бурения шлам.

Устройство дрели.

Электрические сверлильные машины производятся промышленностью нескольких типов. Устройства пистолетного типа применяются для сверления отверстий диаметром до 1 см. Внешне они не отличаются от дрели. Машины с рукояткой предназначены для сверления глухих и сквозных отверстий диаметром до 15 мм. Для бурения отверстий большего диаметра служат машины с двумя рукоятками.

Электромагнитобур, в отличие от дрели, оснащен двумя двигателями. Первый осуществляет в минуту более 3 тысяч ударов. Второй мотор вращает бур. Скорость вращения алмазного бура регулируется оператором. Работа с применением установки не отличается простотой, лучше ее доверить специалистам.

Существуют комплекты для осуществления алмазного сверления и бурения. Например, TYROLIT DRS 160. С его помощью бурятся отверстия диаметром от 30 до 160 мм. Контроль качества алмазного бурения осуществляют индикаторы на панели управления. Мощность двигателя установки, вращающей бур, составляет 2,2 кВт.

Система TYROLIT DRU 250 отличается высокой производительностью и надежностью. Устанавливаемый в нее инструмент может иметь диаметр рабочей части от 40 до 250 мм. Мощность двигателя – 2,4 кВт.

Легкое, чистое и аккуратное сверление отверстий диаметром от 102 до 500 мм обеспечивает профессиональная установка TYROLIT DRA 500.

Электромагнитобур оснащен двумя двигателями, первый бурит, второй вращает бур.

Специальные дрели для алмазного сверления (электробормоторы) имеют трехступенчатую регулировку оборотов. Такая система изменения скорости вращения более надежна, чем электронная. На корпусе электробормотора указаны рекомендуемые диаметры сверления для каждой ступени переключателя оборотов.

При сверлении отверстий больших диаметров используется специальная станина. К ней крепится мотор с патроном, в который устанавливается бур. Станина позволяет сверлить отверстия под углом до 45 градусов к стене.

Для надежного крепления станины к поверхности пола или стены используют анкерный дюбель 16М12 или распорное крепежное устройство. Способ его применения предельно прост и интуитивно понятен.

Некоторые станины имеют специальную крепежную вакуумную плиту для фиксации ее на обрабатываемой поверхности. Плита укомплектована штуцером для соединения с вакуумным насосом. Имеется клапан для сброса вакуума. Фиксация станины с помощью вакуумной плиты требует гладкой и ровной поверхности.

После сборки и установки оборудования для алмазного бурения нужно тщательно проверить все его части на отсутствие малейшего люфта. В случае его обнаружения следует:

  • затянуть дюбельное крепление;
  • отрегулировать каретку и направляющие;
  • довернуть бур на шпинделе;
  • люфт шпинделя требует профилактики электробормотора.

Алмазные сверла и буры (коронки)

Промышленность выпускает сверла алмазные малого диаметра: 8 мм, 12 мм и 16 мм. Они имеют длину 250 мм и подразделяются на типы:

Алмазные буры могут просверлить бетон марок М 250 – М 500.

  • СКА1 – для сверления отверстий в бетоне марок М250-М300;
  • СКА2 – для работы по бетону М300-М500;
  • СКА3 – для сверления бетона марок выше М500.

Ими можно просверлить отверстия ручной дрелью.

Сверла алмазные кольцевые типа СКА диаметром от 20 до 160 мм имеют длину 35 см. При необходимости сверления более глубоких отверстий применяются специальные удлинители.

Буровая коронка (бур) представляет собой цилиндр из стали с наваренными на него алмазными сегментами. Бур может иметь диаметр до 1000 мм. По заказу диаметр может быть увеличен.

Корпус коронки делается из бесшовной холоднотянутой стальной тонкостенной трубы. Режущей частью инструмента является алмазная крошка. Крошка имеет размер от 150 до 500 микрон. Она может получаться в процессе ювелирного производства, может быть синтетическая. Смесь алмазной крошки и металлического порошка прессуется и формуется в алмазные сегменты. Сегменты спекаются особым способом, используемым в порошковой металлургии. Далее ими оснащаются коронки, фрезы, отрезные диски, сверла и другой инструмент.

Крепятся режущие алмазные сегменты к основе инструмента несколькими способами. Лазерная сварка способна выдержать высокие температуры и позволяет производить сухую обработку материала. Изготовленный по этому методу бур может работать без охлаждения водой.

Спекание сегментов непосредственно на основе инструмента тоже позволяет сухой метод обработки.

Пайка с применением высокотемпературного припоя выдерживает температуру до 600 градусов. При работе такой бур требует охлаждения проточной водой. Эта же вода удаляет из зоны сверления шлам, образующийся в процессе работы.

Полезные советы

При бурение гранита сверла “засаливаются”, в этом случае просверлите кирпич или другой абразивный материал.

При бурении базальта, гранита и других прочных материалов алмазные сегменты «засаливаются». Инструмент резко снижает производительность. В таком случае бур следует вынуть из отверстия и несколько раз кратковременно (не более 25-30 секунд) посверлить кирпич или иной абразивный материал без подачи воды. В результате вскрываются свежие алмазные зерна и инструмент вновь готов к работе. Средняя скорость высверливания для хорошо подготовленной коронки составляет 30-35 мм в минуту.

Для высверливания отверстий диаметром более 25 мм иногда необходимо точно отметить его центр. Такая работа выполняется забурником. Этот инструмент имеет центральное сверло с пластинкой из твердого сплава марки ВК6.

Рабочая кромка алмазного кольцевого сверла покрыта большим количеством алмазных включений. Они очень острые, твердые и износостойкие. Разная интенсивность изнашивания алмазов и связующих компонентов позволяет инструменту постоянно обновляться, самозатачиваться. Сверло с алмазами длительное время сохраняет свои размеры и работоспособность.

При обработке гранита, керамики, кварца и других твердых материалов зерна алмазов довольно быстро выкрашиваются. Для вскрытия новых зерен бур затачивается. Для сверления и резания мягких материалов применяются зерна более крупного размера, и наоборот. Материалы можно расположить в порядке уменьшения твердости:

  • керамика;
  • кварцит и гранит;
  • черепица;
  • армированный бетон;
  • стяжка бетонная;
  • штукатурка и свежий бетон;
  • асфальт;
  • блоки строительные;
  • песчаник.

при алмазном бурении необходима защита лица очками и респиратором.

Перед началом алмазного бурения нужно подать воду в рабочую зону. Воду для охлаждения инструмента и отвода шлама рекомендуется брать из водопроводной сети. Средний расход воды составляет 0,3 литра в минуту на каждый см диаметра коронки.

При сверлении отверстий малого диаметра с помощью алмазного сверла можно обойтись бытовым перфоратором. Можно проделать отверстие с помощью дрели. Мощность дрели для сверления бетона должна быть не менее 600 Вт, число оборотов мотора дрели – около 2500 в минуту. Скорость вращения должна регулироваться. Инструмент желателен с функцией реверса. Патрон дрели должен быть рассчитан на хвостовик сверла диаметром 10 мм. Ударный режим дрели должен быть отключаемым.

При выполнении работы нужно использовать спецодежду, защитные очки и респиратор.

Сверление разного диаметра отверстий с помощью алмазного инструмента является самым современным и технологичным методом работы по бетону. Все затраты окупаются тишиной, высокой точностью отверстий и отсутствием изнурительной уборки помещения.

o-cemente.info

как правильно работать перфоратором, дрелью и другими инструментами

Строительство, отделка помещений, ремонт, установка оборудования — вот неполный перечень работ, при производстве которых не обойтись без сверления отверстий в стенах. Отверстия нужны для прокладки коммуникаций, силовых и телефонных линий, труб отопления и канализации. И даже если нужно просто повесить зеркало в прихожей, придётся сверлить. Ведь гвоздь в бетонную стену не вобьёшь.

Содержание материала

Электродрель или перфоратор

Бетон сам по себе очень прочный материал. К тому же в его составе часто встречаются кусочки натурального камня, который добавляют в цементный раствор для придания дополнительной прочности. Сверлить такую стену обычным сверлом бесполезно. Решить эту проблему можно двумя способами:

  • использовать сверло с победитовым наконечником;
  • использовать бур с алмазным напылением.

Как дрель, так и перфоратор предназначены для сверления отверстий. Но если дрель просто крутит сверло или другую насадку, то перфоратор совмещает функции кручения и удара. Дрелью можно сверлить железо, дерево, кирпичные или пеноблочные стены. Есть дрели, совмещающие в себе функции кручения и удара. Их мощности хватит, чтобы просверлить бетонную стену и без перфоратора победитовым или алмазным сверлом диаметром не более 10—12 миллиметров. Перфоратор обладает большей мощностью и способен пробивать в стенах отверстия и большего размера.

Также рекомендуем прочитать:

Какой инструмент выбрать, решается в зависимости от стоящей задачи. Если нужно сделать пару отверстий в стене для того, чтобы повесить шкафчик, то с этой задачей справится и обычная дрель с победитовым сверлом.

Если же работать предстоит много и часто, то выручит только перфоратор. Особенно если нужно выполнять сверление в несущих конструкциях, обладающих повышенной прочностью бетона.

От теории к практике

Для того чтобы просверлить небольшое отверстие в бетонной стене, бывает достаточно даже безударной электродрели с победитовым сверлом. Для этого сверлу придётся немного помочь. Отверстие, образующееся в стене, нужно время от времени долбить металлическим штырём-пробойником диаметром не более самого отверстия. Сделав несколько ударов, можно продолжать сверлить. Таким способом, чередуя сверление с пробивкой, можно проделать отверстие нужной глубины. Это долго, но вполне реализуемо.

Для этой же задачи можно использовать и свёрла с алмазным напылением. Тогда долбить ничего не придётся. Нужно только сверлить бетонную стену правильно, следя, чтобы электродрель и сверло не перегревались.

Перфоратор с победитовым сверлом является наиболее универсальным решением там, где нужно проделать большое количество отверстий не очень большого диаметра.

Если при сверлении плиты сверло упёрлось в арматуру, нужно сменить его на обычное. Победитовое сверло крошит материал, а не режет его.

Коронки большого диаметра

Проблема сверления больших отверстий может возникнуть при прокладке, например, систем канализации или вентиляции. Для проделывания отверстий значительного диаметра применяют специальные насадки, которые называются коронками. Их основное отличие от свёрл и буров в том, что они внутри полые. Это позволяет затрачивать гораздо меньше энергии на сверление. Коронка для сверления бетона представляет собой полую металлическую трубу. С одного торца её находятся несколько режущих выступов с алмазным напылением. С другой приварен хвостовик для установки в патрон перфоратора или дрели. Коронки выпускаются различной длины и диаметра.

Сверление алмазной коронкой можно производить и вручную. Но не все такие работы можно производить руками. Просверлить отверстие в бетоне под трубу большого диаметра, да ещё ручным инструментом, невозможно. Отверстия в толстых несущих стенах сверлят с помощью целого набора оборудования, в состав которого входят:

  • направляющая стойка;
  • привод;
  • электродвигатель с зажимным патроном;
  • коронка нужного диаметра.

Процесс сверления происходит следующим образом. На стену закрепляется направляющая стойка. По ней будет перемещаться привод с установленным на нём электромотором. В патрон электромотора зажимается коронка нужного диаметра. К месту сверления непрерывно подаётся холодная вода, которая охлаждает инструмент и препятствует образованию пыли.

Отверстия, высверленные таким образом, имеют очень чёткие границы и гладкую внутреннюю поверхность. Немаловажно и то, что такие установки позволяют выполнять сверление под определённым углом. Это позволяет прокладывать коммуникации с минимальными повреждениями стен.

Установки для алмазного бурения недешевы, поэтому не стоит покупать их только ради того, чтобы сделать пару маленьких дырок в стене.

Меры предосторожности

Конечно, просверлить пару небольших дыр в бетонной стене сможет любой человек. Достаточно иметь хорошую дрель с функцией удара или перфоратор, а также победитовое или алмазное сверло нужного размера. Если же предстоит тянуть трубы большого диаметра, например, выводить на улицу трубу вентиляции от газового котла, то лучше доверить это дело профессионалам. Это позволит выполнить работы с наименьшими затратами и повреждениями, а также сбережёт психику не только хозяина квартиры, но и его соседей.

Занимаясь сверлением бетонных стен, не стоит забывать о средствах индивидуальной защиты. Чтобы не наглотаться пыли, нужно использовать респиратор. А специальные очки защитят глаза от попадания в них мелкой бетонной крошки.

pochini.guru

Алмазные буры для сверления отверстий по бетону для перфоратора

В достоинствах такого инструмента, как перфоратор, особенно при устройстве различных отверстий, ниш и проемов в бетоне, не приходится даже сомневаться. Правда, качество и скорость производимых этим инструментом работ еще зависит и от вида буров, выбранных для них.

Базовое понятие


Бур, предназначенный для сверления отверстий в бетоне и других твердых строительных материалах перфоратором, напоминает собой стальной стержень, состоящий из режущего наконечника, крепежного хвостовика и спирали, расположенной между ними.

На хвостовике, предназначенном для крепления бура в патрон перфоратора, имеются две или четыре продольных канавки. Режущая часть наконечника может иметь алмазное напыление или победитовую напайку.

Буры классифицируются по определенным конструктивным параметрам наконечников, геометрии спиралевидной части, типу хвостовой части, диаметру и рабочей длине, а также мощности инструмента, на котором они могут устанавливаться.

Буровые насадки для перфоратора используются для строительно-монтажных, демонтажных и ремонтных работ со стройматериалами из бетона, кирпича, а также искусственного и природного камня.

Отличие от обычного сверла

Единственное, чем эти инструменты схожи, так это своими наконечниками, которые могут иметь одинаковые конструкции резцов и видов алмазных и победитовых напаек.

В основном бур отличается от обыкновенного сверла особой конструкцией своего хвостовика. На нем имеются определенной глубины канавки, расположенные вдоль хвостовика. Они предназначены для надежного крепления в гнезде вращающегося патрона перфоратора. Обыкновенное сверло таких канавок не имеет и предназначено для работы только с дрелью.

В зависимости от глубины и количества продольных канавок хвостовика, буры делятся на 5 крепежных систем.

Буры имеют более высокую жесткость, так как во время сверления твердых материалов они одновременно оказывают на них дополнительную ударную нагрузку, то есть выполняют еще и функцию отбойного молотка.

Такое ударное сверление увеличивает скорость проходки бура в глубину обрабатываемого материала в несколько раз по сравнению со сверлом с аналогичным наконечником.

Буры по бетону для перфоратора

По строению режущей части наконечников и спиралевидной формы буры можно разделить на несколько видов:

  • Наконечники с двумя режущими кромками, имеющие небольшой уклон. У них довольно большой запас рабочего ресурса с минимальной нагрузкой на используемый для сверления инструмент.
  • Коронки. Используются для пробивки в бетоне, кирпичных стенах и камне отверстий с большим диаметром для проводки труб, крупных электрических кабелей и других инженерных коммуникаций. Представляют собой наконечники в виде короны с режущими кромками из алмазного напыления или пластин из сверхтвердых сплавов (чаще всего из победита). При сверлении отработанный материал задерживается во внутренней полости коронки. Поэтому при работе после ее заполнения накопившийся материал нужно удалять.
  • Шнековые буры. Благодаря особенности своей конструкции являются идеальными инструментами для глубокого бурения. При этом они минимально нагружают перфоратор и создают довольно небольшое количество пыли.
  • Наконечники с большим наклоном режущих кромок. Позволяют намного увеличить скорость бурения, благодаря чему значительно повышается производительность сверлильных работ. Но при этом следует помнить, что при работе этими видами буров перфоратор, по сравнению со шнековыми сверлами, испытывает довольно большие нагрузки.

Буры отличаются и по своим конструктивным особенностям, а именно:

  1. По геометрической конструкции спирали.
  2. По наличию полости внутри коронки.
  3. По материалам, из которых изготавливается режущая кромка.
  4. По геометрической форме режущей части.

Разновидности буровых коронок

Особо следует отметить коронки, предназначенные для бурения особо широких отверстий для трубопроводов и углублений под розетки и т.п.

Их можно разделить:

  1. По используемым материалам для режущих кромок: с алмазным напылением либо победитовой напайкой.
  2. По способу работы: ударного действия и безударного.
  3. По строению хвостовика: SDS-plus и SDS-max.
  4. По виду резки: для «сухого» бурения и для «мокрого». В последнем случае для охлаждения коронки используется вода или иная жидкость.

Победитовые и алмазные коронки. На победитовых насадках режущая кромка состоит из победитовых зубцов, припаянных лазером.

Нижняя часть алмазных коронок имеет ровную кромку, на которых промышленным путем произведено алмазное напыление. Это позволяет пробуривать отверстия даже в армированном бетоне.

Ударный и безударный режим работы. Первый тип коронок используется для бурения отверстий с помощью дополнительного ударного метода. Зубцы таких коронок изготовлены из твердосплавных металлов и могут работать с самыми твердыми каменными породами и плотными бетонами.

Но использовать их для сверления ж/бетона не рекомендуется, потому, что при контакте режущих зубцов с арматурой при ударной нагрузке они быстро разрушаются, хотя могут ее прорезать, но только в спокойном, безударном режиме.

Поэтому при работе с армированными металлической арматурой бетонными изделиями применять следует только безударный метод работы с коронками, имеющими плоскую нижнюю часть и алмазное напыление.

Особенности конструкции


Хвостовик. Вставляется в специальное крепежное гнездо перфоратора и при помощи особых продольных канавок надежно фиксируется в нем. Буры имеют некоторые отличия между собой по своим конструктивным особенностям, зависящим от вида крепежной системы.

Тело. Несет основную крутящуюся нагрузку, поэтому для надежности изготавливается из сплавов особо прочных сталей.

Режущая часть. Используется для выполнения основной работы по пробивке отверстий. При этом конструкция наконечника может быть самой различной формы.

Системы фиксации буров

От модели используемого для бурения перфоратора и его конструкции фиксирования бура в патроне зависит и крепежная система, которая делится на 5 видов:

  1. SDS – используется для сверла с хвостовой частью диаметром 10 мм имеющего две поперечные канавки, с помощью которых производится его фиксация в гнезде патрона.
  2. SDS-plus – одна из популярных крепежных систем, куда вставляется бур для перфоратора по бетону, размеры которого в хвостовой части составляют 10 мм. Сам хвостовик имеет 4 поперечных канавки, из них две являются закрытыми и фиксируются подвижными шариками.
  3. SDS-top — эта система встречается довольно редко. Используется для сверл по бетону для перфоратора с хвостовиками 14 мм. Такой крепежной системой комплектуются перфораторы средней мощности.
  4. SDS-max – используются для фиксации сверл на мощных профессиональных перфораторах, работающих с бурами, у которых диаметр крепежного хвостовика составляет 18 мм.
  5. SDS-quick – малораспространенная система фиксации перфораторных сверл. Ее особое отличие от других креплений в хвостовике бура, не имеющего канавок, а вместо них имеются продольные выступы.

Как правильно выбрать

Прежде чем выбрать алмазный бур по бетону, следует оценить плотность материала, в котором будет производиться сверление. При этом нужно учитывать глубину и шаг ребер спирали бура – чем эти значения больше, тем глубже и с большей скоростью можно просверлить отверстие. Такие характеристики позволяют быстрее удалять остатки отработанного материала из пробуриваемой зоны. Естественно, что все это в совокупности повышает производительность труда.

Длина перфораторного сверла выбирается с учетом глубины планируемого отверстия, которое будет сверлиться.

Для облегчения выбора бура перфоратора нужно использовать указанные на маркировке сверла параметры. Например, на маркировке сверла стоит цифровое обозначение 8х260. Это будет означать, что его рабочий диаметр составляет 8 мм, а длинна 260 мм. Но следует помнить, что маркировка указывает не его общую длину, а только рабочую часть сверла, которая немного меньше общей.

Если сверлятся неглубокие отверстия, лучше пользоваться сверлами, у которых более пологая конструкция спирали, они намного прочнее и долговечнее длинных буров.

Выбор и покупку лучше осуществлять от производителей, которые уже давно освоили рынок строительных инструментов и завоевали высокий авторитет. Продукция малоизвестных производителей не всегда имеет хорошее качество, особенно если это касается крепежных систем перфораторных сверл.

Самые известные производители

Все многообразие сверл для перфораторов можно условно поделить на две совершенно разные категории. Первая – это официальная от известного производителя. Вторая категория – неоригинальная, у которой отсутствует сертификат качества и производитель практически неизвестен.

Так что лучше иметь дело с проверенными компаниями, такими как:

Makita. Сверла, выпускаемые этой компанией, имеют четыре режущих кромки с конусным центром, который обеспечивает точность просверливаемого отверстия по продольной оси. А у продольных крепежных канавок, по сравнению с другими моделями, меньший наклон боковых стенок.

Bosch. Выпускает сверла с тремя креплениями — SDS max, SDS quick и SDS plus. Преимущество сверл этой компании состоит в прочности и большом наклоне продольных крепежных канавок. За счет особого расположения режущих кромок (угол наклона) и центрируемого острия буры обеспечивают быстрое и качественное бурение отверстий в бетоне.

Diager Twister. Сверла подходят к перфораторам с фиксирующими патронами под крепление SDS plus. Имеют прочную победитовую напайку и специальную направляющую вставку. Хорошо сверлят не только бетон, но и гранит.

Уход за сверлами

Хотя буры и относятся к расходному материалу, но при правильном уходе за ними срок их эксплуатации на некоторое время можно продлить.

Чтобы работа бура всегда велась корректно, а крепежная система перфоратора и бура не разбивалась пылью, требуется периодически ее смазывать. Смазку можно свободно приобрести практически в любом магазине, продающем электроинструменты. Как ей правильно пользоваться, указано в прилагаемой к ней инструкции.

Смазка продается в виде геля или спрея. Самыми качественными и известными являются смазки от торговых марок Bosch, Metabo, Makita и Интерскол. Они обладают хорошей водостойкостью, антикоррозийным и консервационным свойством.

Стоимость бура

Перед тем как покупать бур, нужно первым делом определиться, какой будет ожидаться объем работ. При редком одноразовом бурении лучше всего приобрести дешевое сверло. Если предполагаются длительные работы, желательно покупать набор сверл в упаковке (от 3 до 10 шт.). Это довольно выгодно в том случае, если потребуется быстро заменить вышедшее из строя сверло.

Для определенных работ могут потребоваться специальные мощные буры различного диаметра. Естественно, их стоимость будет высокой. Следует помнить, что их цена зависит напрямую от длины. Например, бур 6х110 по стоимости будет в несколько раз ниже цены на сверло размером 6х210.

Рекомендации при бурении бетона

При бурении бетона следует придерживаться определенного режима работы инструмента:

  1. Нельзя, чтобы сверло перегревалось, иначе оно быстро выйдет из строя. Для этого желательно через каждые 10-15 сек. останавливать работу и вынимать сверло из просверленного отверстия.
  2. Не допускать перекос сверла, иначе оно может обломаться и остаться в отверстии, после чего вынуть его будет довольно сложно.
  3. Сверло должно подбираться четко под крепежную систему перфораторного патрона.
  4. При работе перфоратором с железобетоном рекомендуется использовать сверла с алмазными наконечниками и применять безударный метод сверления.
  5. Использовать смазки для защиты патрона от разрушения пылью.
  6. При работе использовать средства защиты: грубые перчатки, респиратор или марлевую повязку и в обязательном порядке защитную маску либо на крайний случай очки.

instrument.guru

Сверление отверстий в бетоне: особенности инструментов, станков




Бетон и его разновидность – железобетон, являются прочными материалами, которые не так-то просто просверлить. Виной тому их структура и используемые наполнители. Инструмент в работе постоянно наталкивается на щебень или металлическую арматуру, которые зачастую являются непреодолимым препятствием для бура или сверла. Поэтому стоимость сверления отверстий в бетоне зависит от многих факторов.

Сверление отверстий в железобетоне специальным инструментом

Инструменты для работы

Перфораторный бур

Возможности бура в просверливании отверстий не безграничны. Обычно они лимитированы максимальным диаметром приспособления, который не превышает 50 мм. Ну, а большинство перфораторов для личного и профессионального пользования могут проделать отверстие не более Ø30 мм.

Конечно, иногда этого бывает достаточно, но иногда нет. Например, размер отверстия для вентиляционной трубы должен быть больше, поэтому обычный перфоратор в данной ситуации не помощник.

Бур для перфоратора — инструмент для сверления отверстий в бетоне

Еще одна трудность, с которой можно столкнуться при бурении бетона своими руками – арматура. Чаще всего бур сгорает, натолкнувшись на металл. Ну, а если все-таки удалось пройти арматуру по касательной, инструмент просто-напросто зажимается и дальше сверлить становится невозможно.

Совет: для правильной разметки лучше всего использовать лазерное оборудование.

Определенно, арматура – слишком серьезное препятствие для него, преодолеть которое практически невозможно. Во всех остальных отношениях бур предстает отличным инструментом, эффективно проделывающим отверстия в бетонных поверхностях.

Твердосплавная коронка

Такое приспособление способно проделывать отверстия от 50 до 450 мм. Однако возможности стандартного перфоратора не позволяют снабжать его коронкой диаметром, превышающим 250 мм из-за недостатка мощности. Для крупных отверстий необходимо использовать другое оборудование.

На фото — твердосплавная коронка на перфораторе

У больших несколько другие по конструкции хвостовики. Но существуют различные переходники, позволяющие использовать большие коронки на маломощных перфораторах. Однако это не самый правильный выход, потому что инструмент может выйти из строя, если снабдить его коронкой слишком большого диаметра. К тому же, сверление отверстий таким способом – занятие далеко не самое безопасное.

Победитовая коронка по бетону имеет всего два недостатка, но они довольно значительно ограничивают возможности этого инструмента:

  1. Она пасует перед арматурой. При столкновении с ней портятся и ломаются зубья. Тонкая арматура еще может быть разрезана благодаря большому количеству твердосплавных напаек, а вот с толстой справиться вряд ли она сможет.
  2. При использовании коронки ограничена глубина сверления бетона. Она, как правило, лимитирована ее чашей. С этим утверждением можно поспорить: при желании таким инструментом можно проделывать и сквозные отверстия в довольно толстых стенах.

Суть процесса проделывания сквозных отверстий коронкой состоит в том, чтобы поочередно использовать ее и пику на перфораторе. Углубившись на расстояние, доступное коронке, нужно выбить сердцевину отверстия пикой, затем повторить действие, и так до самого конца.

Профессиональное оборудование для сверления отверстий в бетоне

Но здесь проявляется другое ограничение по глубине, обусловленное длиной самой пики. Хотя проблема решается установкой удлинителя на коронку. При этом надо помнить, что процесс сверления бетона подобным инструментом – работа, при которой выделяется немало пыли.

В итоге это будет сколь долго, столь и сложно. Лучше использовать для этого другой инструмент, о котором речь пойдет чуть ниже.

Алмазная коронка

Алмазное бурение отверстий в бетоне в наше время получило широчайшее распространение и в хозяйстве, и в строительстве, и это неспроста.

Есть целый ряд причин такой популярности:

  1. Данный инструмент, который безо всякого труда справляется и с бетоном, и с арматурой, встречающейся практически в любой бетонной конструкции. Ведь алмаз, даже выращенный искусственно – один из самых твердых материалов в природе.

    Станок для сверления отверстий в бетоне алмазной коронкой с водяным охлаждением

  1. У него трубчатая конструкция, которая позволяет углубляться в бетон практически на любое расстояние за один заход. После просверливания из стены просто вынимается единый, цельный бетонный стержень.
  2. Еще одна особенность конструкции – водяное охлаждение. Благодаря нему, при работе не образуется пыль, что, несомненно, является большим преимуществом.
  3. Инструмент обеспечивает непревзойденную точность сверления. Если диаметр коронки составляет 250 мм, полученное отверстие будет иметь точно такой же размер. Никаких погрешностей, возникающих из-за биения, не образуется благодаря особой трубчатой конструкции устройства.

Надо признать, что есть и недостаток — это цена, которую приходится платить за эффективность. Немало стоит сама коронка, да и инструмент вряд ли можно назвать дешевым, но это не касается коронок небольшого диаметра, которые применяются для работы с кафельной плиткой или сверления подрозетников  в бетоне.

Они устанавливаются на обычные перфораторы или дрели, не имеющие систем водяного охлаждения, и имеют ограничения по глубине сверления, обусловленные размерами корпуса. Речь здесь идет об алмазном буре, который дает возможность проделывать отверстия в бетонных поверхностях практически под любым углом.

В дополнение ко всем преимуществам, она отлично подходит и для работы с другими материалами. Например, инструкция разрешает использовать ее по кирпичу, который она проходит как сквозь масло. Керамогранит и гранит, которые другим инструментам не по зубам, также просверливаются безо всяких усилий.

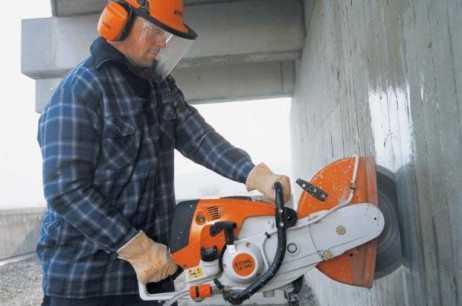

Применение кругов с алмазным напылением

Совет: если вам нужно разрезать железобетонную конструкцию или проделать в ней штробу, используется резка железобетона алмазными кругами необходимой прочности.

Вывод

Отверстия в бетонных конструкциях – необходимый этап почти в каждом ремонте. Для этого применяют различное оборудование, среди которого выделяется алмазное бурение, которое легко может справиться с любыми строительными материалами. В данном случае применяют специальные коронки и оборудование. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.


masterabetona.ru
