Расчет фундамента на винтовых сваях, калькулятор, как рассчитать количество укреплений своими руками: инструкция, фото и видео-уроки, цена

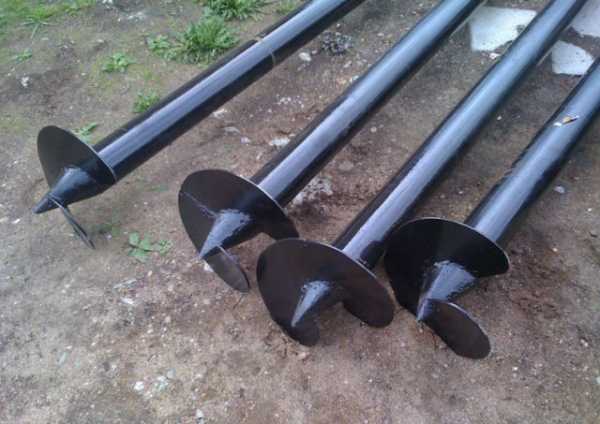

Одна из разновидностей фундамента – винтовые сваи, особый тип, применяемый в тех местах, где использование другого вида основания сооружения невозможно. Состоит такая опора из прямого ствола и одной или нескольких лопастей.

На производстве их изготавливают сварным либо литым способом. Название говорит само за себя – сваи ввинчиваются в грунт, создавая будущему дому основу.

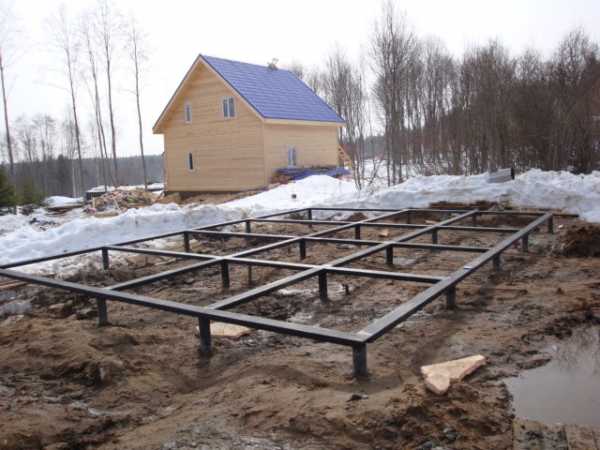

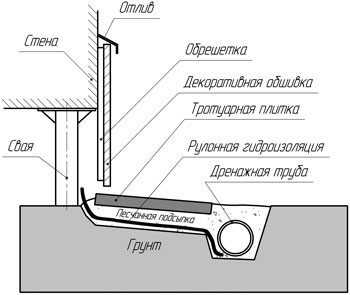

Схема свайно-винтового фундамента.

Особенности свайных конструкций

  Реклама

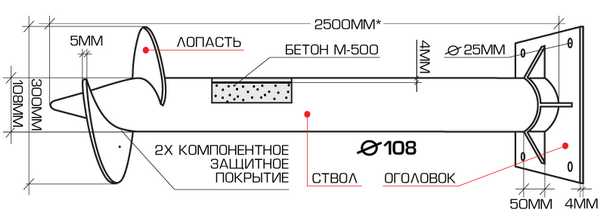

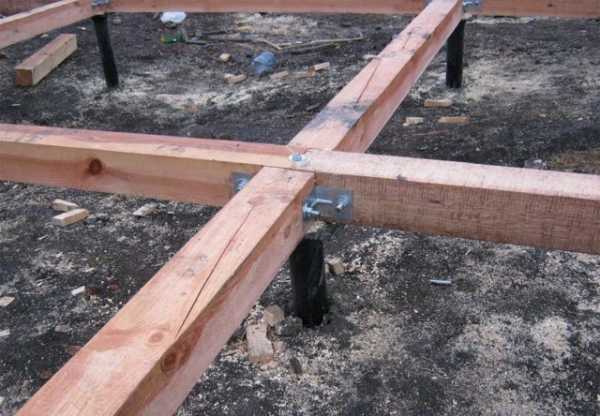

Конструкция сваи.

О сфере использования, недостатках и достоинствах, а также о том, как рассчитать количество винтовых свай для фундамента, стоит поговорить подробнее.

Область применения

  1. Как основа для мачт, башен, ЛЭП и прочих высотных конструкций.
  2. Для домов, стоящих на заболоченной и подвижной почвах.
  3. Под легкие сооружения (рекламный щит, ограда).
  4. Для зданий облегченного, каркасного типа (склад, ангар).
  5. Для сооружения причалов, мостов и прочих околоводных конструкций.
  6. Как анкеры под оттяжки.
  7. Временные сооружения, подлежащие разборке в перспективе (аттракционы, ярмарочные павильоны).
  8. Как укрепляющее откосы сооружение.
  9. В качестве фундаментов для крупных теплиц.
  10. Для стоек под шумозаграждающие сооружения и щиты.
  11. Как стойки под фундамент строений, стоящих вблизи исторических памятников, где недопустима вибрация при строительных работах.
  12. В качестве усиления монолитных фундаментов, тогда их лента или плита имеют опорой винтовые сваи, если почва обводнена или есть другие проблемы.

Достоинства свайных оснований

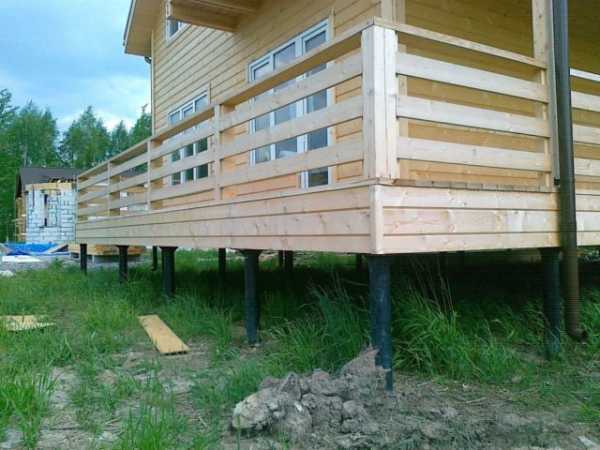

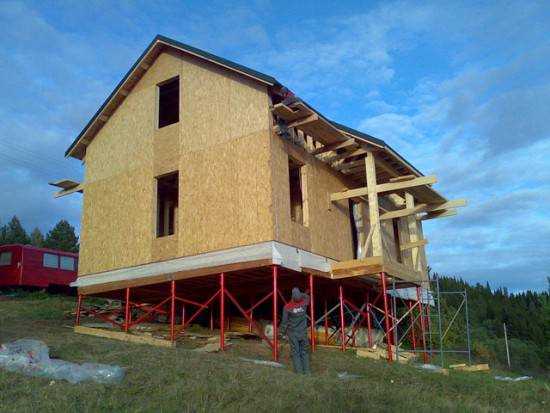

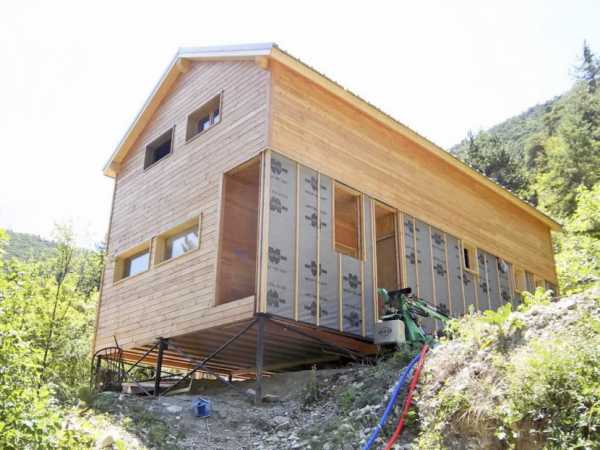

Дом на участке, имеющим большой угол уклона.

  1. Быстрота и безопасность монтажа. Сваи устанавливаются за 1/3 дня.
  2. Нет необходимости трудоемкой подготовки и выравнивания почвы под площадку.
  3. Срок службы свай более 100 лет при безопасной эксплуатации.
  4. Возможность проводить ремонтные работы своими руками.
  5. Благодаря вентиляции, дерево, из которого возведен дом, не будет плесневеть и загнивать.
  6. Монтаж можно проводить в любое время года.
  7. Опоры выдерживают большие нагрузки (до 5 тонн на каждый элемент) по ГОСТ 25100-95.
  8. Работы можно проводить в близости от проложенных коммуникаций, а также в плотно застроенных районах.
  9. Ограничений в типе и уклоне грунта практически не существует. Исключением считаются только скальные породы.
  10. Низкая цена материала и монтажа. Свайное основание — достаточно дешевый вид фундамента.

Обратите внимание! Следует отметить, что данный тип фундаментов не рекомендуется использовать для слишком тяжелых и больших строений. Он оптимально подходит для домов из дерева, газобетона, пеноблоков, а также для небольших кирпичных построек.

Расчет свай

Если вам необходимо монтировать такой тип основы, в первую очередь нужно произвести расчет свайно-винтового фундамента, исходя из нижеследующего.

Учитываемые моменты

  1. Определить свойства почвы, на которой будет располагаться строение.
  2. Подсчитать степень давления здания на грунт.
  3. Рассчитать высоту фундамента.
  4. Определиться с количеством свай.
  5. Рассчитать диаметр стержней.
  6. Посчитать полную стоимость материала и работ.

Чтобы сделать грамотно расчет стоимости фундамента на винтовых сваях, необходимо учитывать, что оптимальным расстоянием между стойками принято считать 2,5/3,0 м. Игнорирование этого правила может привести к преждевременному выходу конструкции из строя.

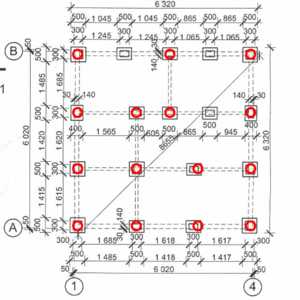

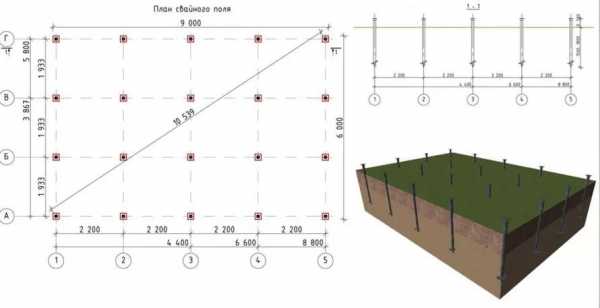

На фото часть проекта дома на сваях.

Рекомендуется перед проведением работ сделать проект дома, в котором обозначены не только основные, но и дополнительные опоры. Они продлят срок службы строению, создав равномерную нагрузку на плоскость и предотвращая деформацию пола.

Очень полезен при подсчетах калькулятор расчета фундамента на винтовых сваях, его легко найти на сайте. Как пример, стоит рассмотреть подсчет в стандартной ситуации.

Конкретный пример

  1. Определяется вес здания, включая все подсобные и хозяйственные предметы, мебель, отделочные материалы. Стены, кровля, перекрытия, двери, окна, перегородки и прочее.
  2. Для дома из бруса, размером 4×6 м и высотой 3,5 м, возьмем материал с сечением 15×15 см. Допустим, из него выполнены 4 стены, пол с потолком, 2 перегородки. Прибавим вес мебели, печи или камина. Примерная удельная масса получится около 600 кг/м3.
  3. Промежуточный  расчет винтовых свай для фундамента выглядит следующим образом: 600×0,15×0,15+(3×6×4+30×3,5)+24×100=4790 кг.
  4. Далее вычисляется нагрузка снега на кровлю. Для этого нужно умножить площадь кровли на 180. Например: 4×6×180=4320 кг.
  5. Считаем нагрузку от ветра: площадь пола умножить на (40+15Н), где Н – высота строения. 24×(40+15×3,5)=2220 кг.
  6. Подсчитываем динамическую нагрузку, где умножаем площадь дома на 350, получив в итоге: 4×6×350=8400 кг.
  7. Суммируем полученные данные, подведя итог в 19730 кг общего веса.

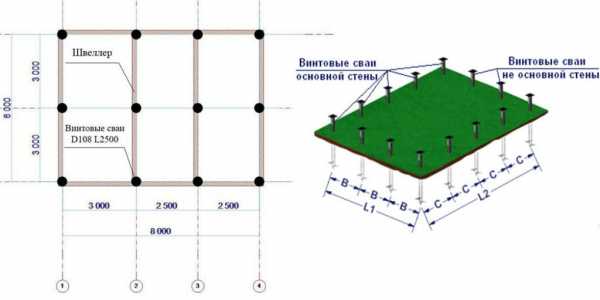

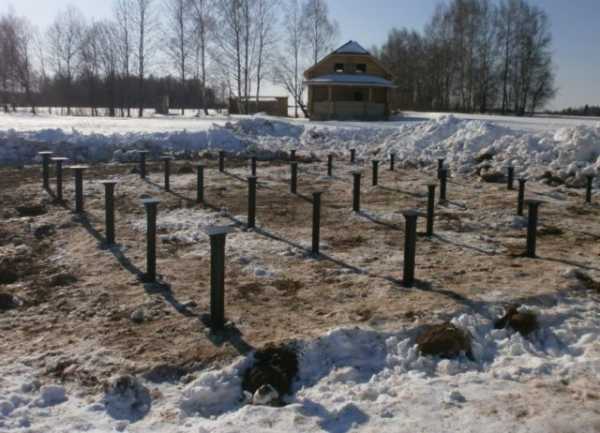

Число свай для среднего здания.

Конечно, данный расчет фундамента из винтовых свай довольно приблизителен. Хотя, существуют и примерные стандарты для дома средней величины, построенного из деревянного бруса. Такое строение будет достаточно прочным при трех сваях на каждую четырехметровую стену и при четырех – на шестиметровую.

Длина свай будет зависеть от типа грунта и глубины залегания подземных вод. В среднем грунте, с запасом промерзания, для нагрузки в полторы тонны и выше на каждую стойку, целесообразно применить опоры длиной от 2,5 метров.

Конечно, нет строго определенных параметров, и инструкция по расчетам будет более точной только в руках специалиста. Профессиональный проектировщик сделает не только чертеж, но и более точные подсчеты.

Но и самостоятельно, все же, можно справиться с задачей, сделав в итоге поправку на ошибки, установив сваи с запасом прочности. Лучше укрепить дом сильнее, чем это нужно, и это будет правильным решением.

Вывод

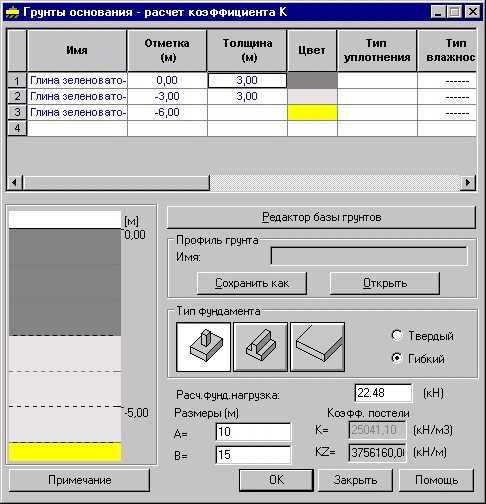

Программа, которая поможет при расчете основания.

Ответственно подойдя к решению вопроса, используя помощь профессионалов, либо просто калькулятор расчета свайно-винтового фундамента, вы ощутимо облегчите себе задачу. У вас будет возможность построить дом на почве любого типа, причем, строение гарантированно будет высокопрочным. Вы сэкономите и деньги, и время, получив в итоге долговечную опору для постройки.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также как произвести расчет арматуры для ленточного фундамента).


ofundamentah.com

Расчет фундамента под дом — онлайн калькулятор, рассчитать фундамент

Изменить

1
Выберите тип постройки

ДомБаняВерандаХозблокПристройкаАнгарПирс

Далее

Рачительный хозяин перед началом строительства обязательно планирует бюджет, рассчитывает необходимое количество материалов и затраты на привлечение специалистов для выполнения работ. Это позволяет избежать простоев из-за дефицита средств.

Расчет стоимости фундамента

Цена фундамента зависит, в первую очередь, от типа используемых свай и их количества, поэтому перед проведением расчетов важно определить основные условия объекта, влияющие на выбор опор:

  • вид объекта (забор, легкая постройка – баня, сарай и т.п., жилой дом и пр.),
  • материал будущей конструкции,
  • тип грунта.

Цены на сваи и стоимость услуг по их установке представлены в прайс-листе, поэтому подсчет итоговой суммы не представит сложности. Чтобы сократить время расчетов и исключить вероятность ошибки, лучше использовать калькулятор фундамента. Эта опция позволяет выполнить расчет фундамента онлайн.

Выбор свай

Цена свай варьируется в соответствии с их диаметром и длиной, а значит, эти параметры во многом определяют, сколько стоит фундамент дома.

Диаметр

  • Опоры диаметром 57 мм подходят для ограждений с небольшим весом (из сетки и пр.).
  • Сваи 76 мм используют для легких хозяйственных построек, заборов из профлиста или досок.
  • Диаметр 89 мм достаточен для надежной опоры тяжелых оград, пристроек и строений хозяйственного назначения.
  • Наиболее часто используются сваи 108 мм – для каркасного, бревенчатого, щитового одно- или двухэтажного дома.
  • Сваи диаметром 133 мм подходят под строения с высокой нагрузкой, например, дома из пеноблоков и газобетона.

Длина

  • Выбирается длина свай из расчета уровня глубины промерзания и плотного слоя грунта. Для глины (суглинок), как правило хватает свай длиной 2.5 метра.
  • При перепадах высот на участке расчет стоимости фундамента ведется с учетом установки в низких местах более длинных опор.
  • Стоимость * фундамента на нестабильном грунте будет выше из-за использования более длинных свай (длина определяется глубиной плотных пород при пробном завинчивании).

Калькулятор позволяет приблизительно рассчитать стоимость фундамента под дом.

Проектирование свайного поля

Чтобы рассчитать фундамент под дом, используют план строения, на который наносят:

  • сваи в углах,
  • опоры в местах стыковки стен с внутренними перегородками,
  • сваи для пристройки или веранды.

Для точного расчета следует определить оптимальное расстояние между опорами с учетом нагрузки (не более 3 м). После этого размечают фундамент дома (свайное поле).

Точно проведенные расчеты позволяют не только обеспечить дом надежной и долговечной опорой, но и избежать перерасхода средств.

www.zavod-svai.ru

Калькулятор расчета стоимости фундамента на винтовых сваях

Внимание! Калькулятор позволяет выполнить ориентировочный расчёт стоимости свайно-винтового фундамента. Для получения точного расчёта просим Вас связаться со специалистами нашей компании. При заказе объемом свыше 16 свай с монтажом предусмотрены скидки!

Надежный фундамент — залог долговечности и безопасности постройки. Проектирование начинается с расчета винтовых свай. Вычисляется диаметр, длина, оптимальное количество опор и шаг расположения. На нашем сайте представлен удобный калькулятор для осуществления ориентировочных расчетов. Точные параметры вычисляются в индивидуальном порядке после выезда геолога для исследования грунта на вашем участке и предоставления проекта будущего строения.

Выбор диаметра сваи

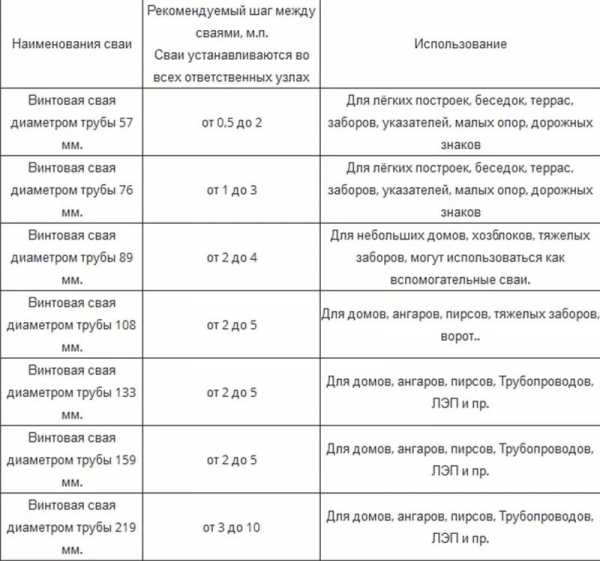

В строительстве востребованы винтовые сваи следующих диаметров:

  • 57 мм. Монтаж облегченных заборов из сетки Гиттер, небольших строений, теплиц.
  • 76 мм. Винтовая свая выдерживает нагрузку до 3 тонн. Применение — легкие хозпостройки или средние по тяжести заборы: профлист, доски, евроштакетник;
  • 89 мм. Опора на 3-5 тонн отлично подходит под каркасные и щитовые дома в один этаж, хозяйственные сооружения, а также для заборов с тяжелым заполнением.
  • 108 мм. Расчетная нагрузка — 5-7 тонн. Каркасное строительство до трех этажей, а также постройки из бруса и бревна.
  • 133 мм. Данные сваи применяются для более ответственных построек и в промышленном строительстве.

Расчет длины опор

Длина свай определяется на основе данных исследования грунта и рельефа местности. На подходящих для строительства почвах — песок или глина начинаются на глубине 30-40 см — применяются сваи стандартной длины 2,5 м. Для водянистых и заболоченных грунтов длина опоры увеличивается. Кроме того, важно осуществлять монтаж винтовых свай ниже уровня промерзания почвы, а также учитывать высоту цоколя будущей постройки.

Расчет количества винтовых свай

Для правильного расчета винтовых свай нужно вычислить предполагаемую нагрузку на фундамент. Параметр определяется исходя из веса и площади постройки, с поправкой на состав грунта. Данные частично берутся из СНиП или вычисляются по специальным формулам.

Базовые принципы расчета свай:

  • При строительстве зданий по каркасной технологии шаг между сваями допустим не более 3 м.
  • Дома из бруса и бревна — шаг не должен превышать 2,5 м.
  • Заборы на винтовых сваях и легкие ограждения — расстояние между опорами 3 м.
  • Ограждения средней тяжести из профнастила или дерева — устанавливать сваи с шагом в 2,5 м.

Компания «ФЛАГМАН СВР» выполняет полный комплекс работ — от проектирования свайно-винтовых решений до монтажа. Предоставляем официальную гарантию на материалы и установку. Обслуживаем все районы Санкт-Петербурга и Ленинградской области. Оформить заказ удобно на сайте или по телефону.

Калькулятор расчета количества винтовых свай от «ФЛАГМАН СВР»

svr-flagman.ru

Расчет винтовых свай: количество, нагрузка, несущая способность

Дата: 22 января 2018

Просмотров: 2619

Коментариев: 0

Расчет винтовых свай для фундамента


Для возведения зданий на грунтах с повышенной подвижностью и близко расположенными грунтовыми водами применяют фундаменты свайного типа. Они обеспечивают устойчивость и длительный ресурс эксплуатации строений. Правильно выполненный расчет винтовых свай позволит избежать проблемных ситуаций в процессе эксплуатации. Застройщикам следует ознакомиться с правилами подбора оптимальных размеров спиральных опор, а также методикой определения их количества. При этом важно учитывать характеристики грунта и действующие нагрузки.

Расчет фундамента на винтовых сваях – последовательность действий

Привлекательность спиральных опор для обустройства фундамента индивидуальной постройки связана с их невысокой стоимостью и возможностью ускоренной установки. Застройщики часто желают быстро возвести свайную основу на винтовых опорах. При этом они не всегда выполняют расчет количества винтовых свай с учетом особенностей грунта и несущей способности. Это может привести к нарушению устойчивости возводимого строения.

Выполнение предварительных расчетов до начала монтажных мероприятий позволяет избежать непредвиденных ситуаций.

Расчет свайно-винтового фундамента предусматривает следующие этапы:

  • геодезические изыскания, связанные с определением характеристик грунта;
  • определение фактических нагрузок, которые будут воспринимать опоры;
  • подбор диаметра спиральной части с учетом особенностей и массы строения;
  • вычисление рабочей длины свай для конкретных условий;
  • расчет количества винтовых свай, обеспечивающих устойчивость постройки;
  • проектирование документации, содержащей координаты размещения опорных точек;
  • составление сметы на фундамент из винтовых свай, расчет затрат.

Как правило, специалисты начинают проектирование свайно-винтового фундамента из расчета количества свай, выбора их параметров и размещения на схеме

Соблюдение указанного алгоритма и выполнение каждого из этапов является обязательным. Попытка исключить из перечня любой пункт может вызвать снижение нагрузочной способности, а также повышенные затраты, связанные с перерасходом стройматериалов.

Изучаем свойства грунта для расчета винтовых свай

Основание свайного типа положительно зарекомендовало себя при строительстве объектов в местностях с проблемным грунтом:

  • насыщенным глиной;
  • затопляемым;
  • подвижным.

Свайная основа позволяет обеспечить постройку зданий на наклонной местности, а также при перепадах высоты по площади стройплощадки. При осуществлении строительства в промышленных масштабах должны выполняться инженерно-геодезические мероприятия с бурением скважин и извлечением проб почвы. Глубина бурения для различных видов зданий определяется индивидуально.

Геодезические исследования включают:

  • лабораторный анализ грунта;
  • определение уровня грунтовых вод.

Указанные работы осуществляются специалистами геодезических организаций и стоят достаточно дорого. При возведении частного строения необязательно пользоваться услугами профессиональных геодезистов. Можно самостоятельно проанализировать характер почвы.

Основными элементами данного типа основы являются винтовые сваи из металла, длина и диаметр которых могут отличаться в зависимости от технологических требований

Для этого необходимо провести экспериментальное закручивание:

  • углубиться в грунт буром на 0,5–0,8 м ниже нулевой отметки;
  • визуально оценить состояние почвы в лопастях бура;
  • определить возможную глубину вкручивания.

В таблицах справочников систематизирована информация по характеру, глубине промерзания и влажности грунта для различных регионов. До начала работ по исследованию грунта следует уточнить глубину расположения подземных инженерных коммуникаций.

Фундамент из винтовых свай – расчет нагрузок

Для того чтобы правильно выполнить расчет винтовых свай, следует определить усилия, действующие со стороны строения на опоры.

Суммарную нагрузку на один элемент определяйте следующим образом:

  • просуммируйте массу всех элементов здания;
  • разделите полученное значение на общее количество опор;
  • умножьте результат на коэффициент запаса прочности, равный 1,1–1,2.

При определении общего веса строения необходимо учесть массу:

  • капитальных стен;
  • внутренних перегородок;
  • балок перекрытия;
  • кровли;
  • основания;
  • снежного покрова;
  • мебели;
  • предметов интерьера.

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью

При выполнении работ следует учитывать:

  • суммарную весовую нагрузку, которую оказывает здание на основу;
  • несущую способность почвы на участке, где производятся строительные работы.

Важно учитывать не только несущую способность почвы, но и рабочую площадь спиральной поверхности. При завинчивании в грунт металлическая поверхность лепестка спирали уплотняет почву, повышая при этом ее нагрузочную способность. В справочных таблицах приведены нагрузки на единицу площади.

Удобно использовать теоретические значения нагрузочной способности для различных почв:

  • глинистый грунт способен воспринимать от 4 до 6 килограмм на каждый квадратный сантиметр площади винтовой линии;
  • супесчаные и суглинистые почвы характеризуются расчетным сопротивлением, составляющим 3,5–5,5 кг/cм².

Следует ответственно отнестись к определению нагрузок при сооружении свайного основания.

Подбираем по диаметру и длине винтовые сваи – расчет для фундамента

Спиральные опоры отличаются диаметром рабочей поверхности. Указанный размер зависит от вида возводимых объектов:

  • установка облегченных ограждений и небольших деревянных заборов производится с использованием элементов с витками диаметром 57 мм;

Чтобы не ошибиться со сваями и правильно рассчитать их длину, необходимо определить разницу высоты разных точек участка

  • прочность фундаментов для хозяйственных помещений, бытовок, оград из металлопрофиля обеспечивает размер спирали, равный 76 мм;
  • устойчивость массивных оград, фундаментов каркасных строений, а также различных пристроек достигается благодаря увеличенному до 89 мм диаметру;
  • возведение многоэтажных зданий, сооружение бревенчатых и каменных пристроек требуют увеличенного до 108 мм сечения;
  • монтаж каркасных многоэтажных строений, массивных построек и сооружение пирсов требует мощной основы с диаметром спирали 133 мм.

Нагрузочная способность спиральных элементов возрастает с увеличением диаметра винтовой линии. Опоры с размером спирали выше 100 мм воспринимают усилия 3000-3500 кг.

Для обеспечения устойчивости возводимых строительных конструкций в различных регионах используют опоры, отличающиеся длиной.

Размер определяется следующими моментами:

  • особенностями климата;
  • плотностью почвы;
  • высотными перепадами;
  • глубиной промерзания;
  • действующими нагрузками;
  • сопротивлением грунта;
  • глубиной расположения твердых слоев.

Расчет количества винтовых свай выполняют с учетом габаритов и веса дома, который будет установлен на фундамент

Специалисты рекомендуют учитывать следующие рекомендации при выборе длины:

  • применять элементы длиной 1–1,2 м в южных регионах;
  • использовать опоры размером 2–2,5 м в северных зонах.

Используя так называемый способ контрольного ввинчивания, несложно определить максимальную глубину погружения до уровня плотного несущего пласта почвы. Для этого следует ввинтить одну спиральную опору, контролируя правильность ее расположения по вертикали. Значительное возрастание усилия завинчивания свидетельствует о достижении рабочей частью твердых слоев. Обязательно увеличьте на 20–40 см допуск на длину опоры, особенно в условиях сложного рельефа с высотными перепадами.

Рассчитав нагрузки и определив рабочие размеры, приступайте к следующему этапу работ.

Фундамент на винтовых сваях – расчет количества свай

Укрупненный расчет количества винтовых свай производится с учетом следующих показателей:

  • диаметра рабочей части спирального наконечника;
  • нагрузочной способности каждой опоры;
  • суммарной нагрузки, передаваемой зданием.

Разделив суммарную весовую нагрузку строительного объекта на предельный вес, который способна воспринимать одна свая, получаем необходимое количество опорных колонн.

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения

При выполнении точных вычислений специалисты учитывают дополнительные моменты:

  • уровень ветровых нагрузок;
  • глубину грунтовых вод;
  • вид применяемых свай.

После определения потребности в свайных опорах разработайте чертеж и равномерно расположите опорные элементы по периметру строения.

При этом соблюдайте приведенные рекомендации:

  • обязательно расположите опорные колонны в угловых зонах здания под капитальными стенами;
  • разместите опорные элементы в зоне пересечения несущих перегородок с внешними стенами;
  • соблюдайте между опорными колоннами равный интервал, который не должен превышать 2–3 м;
  • предусмотрите спиральные сваи по контуру пристроек, под фундаментами печей, а также по периметру террас.

Правильно выполненный эскиз фундамента на спиральных опорах позволит избежать непредвиденных ошибок при выполнении монтажных работ.

Типовой расчет свайно-винтового фундамента

На примере одноэтажного здания каркасного типа с внешними размерами 6х6 метров рассмотрим методику расчета фундамента на спиральных опорах.

Используем следующие исходные данные:

  • суммарную нагрузку на основание – 20,8 т. Определяется сложением веса элементов строения с учетом предметов интерьера и снеговой нагрузки;
  • нагрузочную способность одного опорного элемента 2 т. Определяется расчетным путем или по данным, указанным в таблицах.

Затем рассчитываем потребность в опорах, разделив общую массу на несущую способность (20,8:2=10,4). Умножаем полученное значение на коэффициент 1,2 (10,4х1,2=12,48). Округляем результат в сторону большего числа. Окончательно принимаем необходимое количество опор – 13 штук. Располагаем элементы на плане в угловых точках и стыках внешних и внутренних стен.

Руководствуясь приведенной методикой, несложно самостоятельно определить параметры опор и произвести расчеты, выполнение которых не займет много времени.

pobetony.ru

Расчет свайно-винтового фундамента — калькулятор

Приблизительный расчет свайного фундамента в СПб вы можете выполнить с помощью онлайн-калькулятора. Расчет на калькуляторе производится для условного прямоугольного фундамента. Количество свай рассчитывается для стандартного каркасного или легкого деревянного дома иного типа. Размер и длину свай вы выбираете сами. Стоимость вычисляется автоматически, программа умножает цену за сваю на количество свай, учитывая скидку для большого количества.

 Рекомендации для самостоятельного расчета свайного фундамента:

 Выбор диаметра и расчет количества свай.

 При расчете на онлайн-калькуляторе числа свай используется правило, которое устанавливает максимальный промежуток между сваями три метра. Таким образом, для нетяжелого домика шесть на шесть хватит девяти 108-х свай, для более легких сооружений, таких как навес или бытовка, можно выбрать меньший диаметр.

 Для двухэтажных домов из бруса или газобетона сваи необходимо вкручивать с меньшим промежутком, не более двух метров между соседними сваями.

 Длина.

 Стандартные сваи, используемые в регионе СПб, имеют длину 2.5 метра. Но  для конкретного участка необходимые размеры и число свай могут отличатся от стандартных.

 Для точного выяснения требуемой длины свай потребуется анализ грунта вашего участка. Если вы не располагаете этой информацией, вы можете вызвать нашего специалиста для проведения тестового бурения.

 Обвязка фундамента.

 Дополнительная металлическая обвязка помогает объединить фундамент в единое целое и обеспечивать дополнительную устойчивость свай в горизонтальной плоскости. Если высота фундамента превышает 0.5 метра или же на участке присутствует торф, обвязку делать обязательно. В случае, если высота фундамента невелика, а грунт на участке плотный, обвязывать сваи металлом необязательно – роль обвязки выполнит деревянный брус, монтируемый на оголовки.



xn--80aaejgva0afbe1byaho4i.xn--p1ai

Расчет винтовых свай для фундамента: количество свай

Как правило, варианты фундамента на винтовых сваях выбирает мало строителей загородных домов. Тем не менее, именно такой вариант создания основания строения бывает необходим при расположении территории выполнения работ на верховодке, в районе высокого залегания грунтовых вод, при сложном рельефе на участке строительства и в некоторых других ситуациях. Для успешного выполнения подобной деятельности потребуется грамотно выполнить расчет винтовых свай, используя онлайн калькулятор, который выполнит расчет фундамента.

Альтернативным видом выполнения данного этапа становится осуществление самостоятельной деятельности и готовность выполнить расчет количества винтовых свай самостоятельно. Специалисты уверены, что именно самостоятельный расчет винтового фундамента становится основой создания надежного строения.

Порядок проведения расчета винтовых свай

Самым простым решением будет решение использовать калькулятор расчета винтовых свай. Результат получится приблизительным. Точный результат можно получить, проведя расчеты самостоятельно.

Общие правила выполнения расчета

Оценивая порядок проведения работ и рассчитывая, какие винтовые сваи купить и в каком количестве, потребуется определить последовательность выполнения действий:

  1. Определяются параметры грунтового основания, основанные на базе выполненных инженерно-геологических исследований. Это поможет выявить показатели, представляющие такие параметры, как несущая возможность грунтов, составляющие, плотность, актуальные физико-химические характеристики.
  2. Далее проводится сбор нагрузок, при котором учитываются вес строения, вес мебели и инвентаря, которые в нем будут находиться, потенциальные динамические нагрузки, включая вес накапливающегося в морозные месяцы снега или возможную ветровую климатическую нагрузку.
  3. Следующие шагом становится создание схемы расположения винтовых свай для фундамента
  4. Использование полученных данных основывается на их введении в специализированную компьютерную программу. Программа готова осуществить на базе анализа комплекса информации расчет фундамента, создающегося с учетом конкретных в данной ситуации природных и актуализированных геологических условий
  5. Последним шагом на этом этапе становится расчет количества винтовых свай и составление рабочих чертежей, которые станут основой формирования свайного поля.

Выбор оптимального диаметра свай

Большое значение играет правильный расчет свайно-винтового фундамента с учетом назначения строения, которое предполагается возвести.

  • Создавая основания для выполнения легкой ограды из сетки, нужно рассчитать фундамент на винтовых сваях 5,7 см в диаметре
  • Легкие сооружения, как бытовки, хоз. постройки, предполагают расчет винтовых свай 7,8 см в диаметре
  • Массивные сооружения предполагают использование свай с диаметром 8,9 см, несущая способность, способной достигать параметра в 3 т
  • Диаметр 10,8 см и несущая возможность, достигающая такого параметра, как 5-7 т, используются для выполнения домов из древесины, строений в два этажа каркасного типа

Как определяется длина используемых свай

При выполнении работ нужно определить, сколько потребуется свой и какой они должны быть длины.

Создание прочного свайного фундамента, создаваемого для дома, требует обязательного расчета оптимальной длины выбранного количества винтовых свай, учитывая два ведущих момента:

  • Присутствующий перепад, который есть между отметками по высоте, показывающий рельеф конкретного участка проведения работ
  • Особенности грунтов на рассматриваемом участке проведения работ и их актуальная на момент выполнения работ плотность

При отсутствии данных профессиональных геологических изысканий эти параметры определяются методом выкапывания ямы на самом низком участке проведения работ глубиной пятьдесят см. Рассматриваемая яма выкапывается до выявления уровня расположения песчаных или в качестве второго варианта глинистых грунтов. Если они располагаются на значительной глубине, потребуется использование бура. Длина определяется на основании глубины расположения таких грунтовых оснований.

В случае, когда перепад высот на месте при проведении строительства, превышает половину метра, расчет винтовых свай калькулятор производит с автоматическим допуском в уже указанные 50 сантиметров к каждой длине элемента. Для строительства дома порядка 6 метров длиной сваи в самой нижней отметке будут иметь длину в 2,5 метра. В середине будут использоваться сваи, имеющие длину три метра. В верхнем краю длина составит три метра.

Порядок определения количества элементов

Важно знать, как рассчитать количество элементов и правильно выполнить расчет количества свай будущего прочного и надежного фундамента:

  1. Для определения шага размещения свай нужно брать промежуток не более 3 метров
  2. Оценивая, как рассчитать фундамент в строениях, которые будут изготовлены из шлакоблоков, в виде альтернативы пенобетона, газобетона, определение шага свай выполняется с промежутком не более 2 метров
  3. При выполнении легкого ограждения, винты может разделять 3,5 метра
  4. Планируя построить ограждения из дерева или профнастила, необходимо сократить шаг до 2,5 метров

Как проводится расчет размещения свай

На основании рассчитанных данных, осуществляется подготовка проекта разметки будущей территории выполнения работ. Все рассчитываемые показатели учитывают при разбивке и подсчета количества используемых в конкретном случае элементов:

  1. Расположение винтовых свай, находящихся по углам строения
  2. Учет необходимости размещения опор, которые располагаются в местах стыковки выполняемых несущих стен, районах их пересечения
  3. Сваи с установленным при составлении чертежа равным шагом располагаются по всем несущим строящимся стенам. Их число определяется в зависимости от используемого при конкретном строительстве шага.
  4. Чтобы рассчитывать элементы, которые будут располагаться на внутренней площади строения, также учитывается рекомендованный шаг из размещения
  5. Дополнительный свайный фундамент понадобится в месте предполагаемой установки печи или камина

Общее число элементов рассчитывается с учетом указанных требований. Для точного определения количества используемых при строительстве фундамента элементов на этом этапе удобно использовать калькулятор онлайн.

В этой ситуации использование автоматизированного расчета удобно возможностью ввести необходимые параметры. В том числе среднюю массу строительной системы, тип выбранного кровельного покрытия, проведение расчета площадей без учета оконных и дверных проемов и многое другое.

Система учтет параметры используемых свай, её несущую способность, уровень общей нагрузки, которая будет приходиться на фундамент. Полученную величину нужно будет округлить самостоятельно в большую сторону. Для соблюдения шага расположения элементов часто бывает необходимо добавить одну-две сваи по каждой из несущих стен.

В случае, если к дому прилегают легкие постройки, террасы, веранды, расчет создания свайного фундамента для их строительства потребуется выполнить отдельно. Отдельный подход потребует и расчет свайного фундамента для участков расположения в доме тяжелых конструкций. Например, печи или места установки тяжелого насосного оборудования.

При этом важно соблюдать, чтобы винтовая часть всей свайных элементов располагалась на одном уровне.

Заключение

Итогом выполнения этого достаточно кропотливого расчета становится быстрое и легкое выполнение надежного свайного фундамента, готового стать основанием строения на долгие десятилетия.



rumydom.ru

Калькулятор свайно-винтового фундамента — Расчет стоимости онлайн

  • Пирс

  • Заборы

  • Хозпостройки

  • Беседки

  • Каркасные дома

  • Дома из бревна

  • Дома из бруса

Обвязка из швеллера является самым прочным и надежным способом для усиления свайно-винтового фундамента. Применяется с целью связать все винтовые сваи в одно целое в случае, если на участке присутствует перепад высот и многие сваи выступают из земли более 0.5м. Также применяется в случае монтажа на нестабильных грунтах (торф, плывун и т.д.), чтобы избежать вертикального шатания винтовых свай в жидком слое грунта.
Обвязка уголком производится с целью усиления свайно-винтового фундамента и придания ему большей прочности в случае наличия перепадов высот, а также наличия нестабильных грунтов на участке. Является хорошей альтернативой обвязке швеллером, т.к. есть возможность существенно сэкономить расходы по фундаменту. Обвязка производится, как правило, в виде раскосин, которые стягивают все сваи в одну конструкцию. Часто применяется в комбинации с обвязкой швеллером, особенно на больших перепадах высот.
Обвязка профтрубой, как правило, решает две задачи: придает большую жесткость конструкции и позволяет сделать удобным монтаж цокольных панелей по периметру фундамента. Чаще используется во втором случае. По прочности, безусловно, уступает обвязке из швеллера или уголка.

На объекте есть электричество

Отправьте нам заявку для уточнения детальной информации


Соблюдение всех требований свайно-винтовой технологии и, соответственно, строительство качественных, надежных и долговечных фундаментов невозможно без правильного расчета. На практике имеют место два подхода к расчету свайного фундамента:


  1. Упрощенный, как правило, используемый при самостоятельном планировании и строительстве основания, но, кроме того, иногда допустимый в случае возведения простых строений малой весовой нагрузки на непроблемных грунтах.

  2. Профессиональный расчет, который применяют специалисты инженерно-строительной сферы в рамках подготовки проекта, руководствуясь нормативными документами, строительными нормами и другими правилами.


Особенности расчета свайного фундамента


Независимо от методики расчета в основу его проведения берутся фактические данные, полученные по результатам:


  • обследования местности, изучения его условий, климата, состояния, типа и структуры грунта, особенностей грунтовых вод, наличия и расположения в зоне планируемого ведения строительства природных, инфраструктурных и иных объектов;

  • изучения имеющейся строительной и технической документации как на сам объект строительства, так и на объекты инфраструктуры, расположенные в зоне застройки.



Расчет фундамента подразумевает:


  1. Определение несущей способности, типоразмера и количества свай, а также подготовку схемы «свайного поля».

  2. Расчет ростверка, обвязки.

  3. Расчет дополнительных стройматериалов, необходимых для сооружения фундамента «под ключ».

  4. Финансовые расчеты – проектная смета.


Упрощенный вариант расчета свайного фундамента основывается на общих правилах и принципах строительства оснований, применимых к определенному типу грунта, уровню залегания грунтовых вод и климатическим особенностям местности. Его главный недостаток – невозможность учесть в расчетах индивидуальные особенности и условия строительства, которые выходят за пределы типовых проектов, как и невозможность предусмотреть все потенциальные риски.


При проведении профессиональных расчетов используются специальные формулы, коэффициенты и первичные данные обследования и изучения всех особенностей и условий строительства. Кроме того, берутся во внимания многочисленные СНиПы, применимые к конкретному проекту (объекту) строительства. Профессиональные расчеты обязательны при сооружении оснований для объектов капитального строительства и выполняются исключительно специалистами.



Если вы хотите узнать цены на винтовые сваи и получить расчёт свайного фундамента, позвоните нам по телефону или оставьте заявку на звонок. Осуществляя строительство свайных фундаментов «под ключ», компания СВИТ предельно внимательно относится к правильности выполнения всех проектных расчетов. Это позволяет нам обеспечивать соблюдение всех технологий строительства и предоставлять заказчикам продолжительную гарантию срока службы возведенных нашими специалистами фундаментов.

wintsvai.ru
