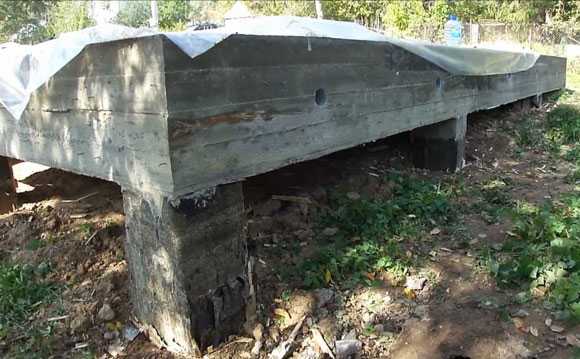

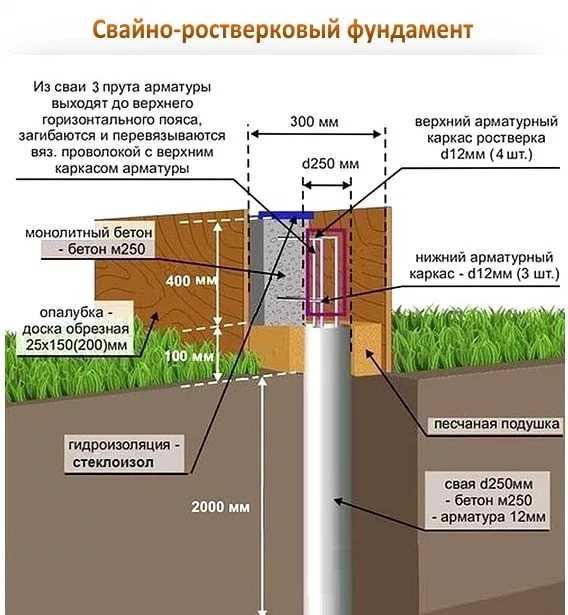

Свайно-ростверковый фундамент

Строительство домов в недавнем времени производилось на четырех основных видах фундаментов: плитном, ленточном, свайном и столбчатом. Обычно производится ленточный фундамент и заглубляется ниже уровня промерзания грунта. Но строительство этого фундамента стоит достаточно дорого, а точнее почти половину от всего бюджета на строительство. Не каждый готов к таким неимоверным расходам.

Ситуацию можно спасти с помощью нового типа фундамента – свайно-ростверкового. Очень удобен его вид, который сооружается таким образом, что потом с него не нужно снимать опалубку. Также отлично данный фундамент может удерживать строение на неровном грунте или склонах, в отличие от такого типа, как свайный фундамент под дом.

Что такое свайный фундамент ростверкового типа

Известен свайный фундамент для дома, который представляет собой определенное количество свай, которые заглублены в землю. Но использование этого фундамента не так популярно в силу того, что нет возможности перераспределить нагрузку строения между всеми сваями. Обычно его применяют только в случае постройки из бруса или бревна, так как такой материал может сам перераспределять нагрузку. Для других строительных материалов он не подходит.

Но есть такой вид свайного фундамента, который выполняется с ростверком. Ростверк – это балки или плиты, с помощью которых сваи соединяются воедино на поверхности земли. Ростверк может быть монолитной или сборно-монолитной конструкцией, а также сборным. Благодаря тому, что сваи связаны между собой, нагрузка распределена равномерно и фундамент может использоваться для блочных и кирпичных построек.

В разных частях готовой постройки разная нагрузка, которая определяется отделкой, как внутренней, так и наружной, мебелью и прочим наполнением дома. Ростверк призван принимать на себя такую нагрузку и распределять ее по сваям.

Это помогает исключить неравномерную усадку свай, которая ведет за собой трещины в стенах и их разрушение. Это не исключает главного недостатка свайных фундаментов – неуверенности в типе грунта, который находится под каждой из опор. Спрогнозировать заранее поведение фундамента просто невозможно, поэтому такой тип основания дома не особенно нравиться архитекторам, так как не гарантирует многолетнюю эксплуатацию строения.

Преимущества и недостатки свайно-ростверкового фундамента

Ростверковый тип свайного фундамента имеет плюсы и минусы. Рассмотрим преимущества, благодаря которым данный фундамент становится все более популярным:

  • Относительная простая технология монтажа, который может осуществить небольшая бригада профессиональных рабочих.
  • Благодаря первому плюсу снижаются затраты на возведение.
  • Небольшое расходование бетона.
  • Так как фундамент не будет контактировать с промерзшим грунтом, то дом не будет терять тепло.
  • Уникальная технология соединения ростверка и свай не дает дому вибрировать даже при нахождении рядом с железнодорожными путями.
  • Работы по установке такого фундамента можно вести в любое время года, но не при морозе ниже 10 градусов.
  • На возведение фундамента не оказывает влияние уровень грунтовых вод.
  • Этот фундамент, как говорилось ранее, прекрасно подходит для строительства на участках с неоднородным рельефом.
  • Не нужно заранее подготавливать участок, например, снимать плодородный слой или траву, что значительно экономит время на возведение.
  • Стоимость работ, которая зависит только от использованного материала.

Как и у любой технологии, у оборудования свайно-ростверкового фундамента также есть свои отрицательные черты:

  • Нет возможности создать в доме подвал или цокольный этаж. Если все-таки это предусмотрено, то потребует больших финансовых затрат.
  • Не подходит для домов массой более 5 т.
  • Обязателен четкий расчет количества свай, предполагаемой нагрузки в соответствии с типом грунта. Также нужно четко знать на каком расстоянии и на какую глубину устанавливать сваи.
  • Обязательное следование плотности армирования в соответствии с маркой используемого бетона.
  • Возможен разрыв свай при давлении на них промерзшего грунта, но такие случаи крайне редки.
  • Нет гидроизоляции ростверка.
  • Обязательно нужно использовать спецтехнику, что повлечет за собой дополнительные затраты.

Важно! Свайный фундамент под дом с ростверком прекрасно подойдет для небольших домиков или бань, а не для массивных построек в несколько этажей.

Подготовительные работы перед строительством

Перед проведением работ по монтажу такого фундамента со сваями нужно обязательно подготовить все необходимые инструменты и материалы, чтобы в процессе строительства не возникало неприятных пауз.

Выбор свай и их расположение

Для такого фундамента нужно позаботиться о правильном выборе использующихся свай. В зависимости от материала сваи можно выбрать бетонные, металлические, деревянные или железобетонные. Также они могут быть висячими, то есть такими, которые переносят нагрузку от постройки на боковые поверхности. Существуют сваи в виде стоек, которые нагружают непосредственно грунт, который находится под ними.

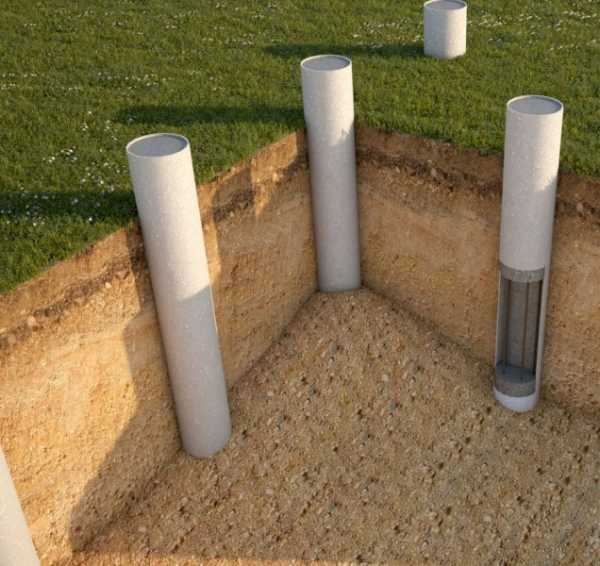

Обычно при строительстве свайного фундамента используются набивной вид свай, которые укладываются в подготовленные для них отверстия непосредственно на месте монтажа фундамента. Также можно выполнять заливку так называемых инъекционных свай, которые делаются при помощи заливки бетона в отверстие с арматурой посередине. Отлично подойдет и использование набивных свай, которые просто забиваются в необходимое место специальной строительной техникой.

Сваи могут иметь разное сечение: квадратное или треугольное, а также круглое в полом или заполненном исполнении.

 Важно! Такой фундамент способен сэкономить использование на 1 куб. метр 100 кг цемента высокой марки, а также уменьшает земляные работы на 3 куб. м и уменьшает размеры трудозатрат.

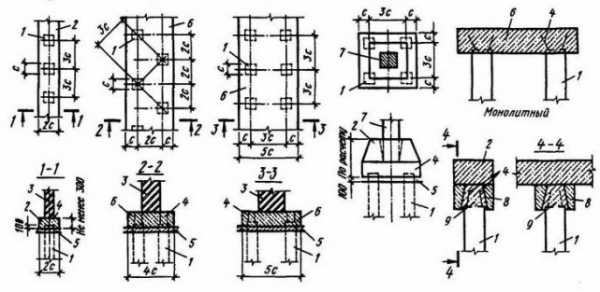

В этом типе фундамента существует пять способов разложения свай в грунте:

  • Одиночный – расположение свай относительно опоры каждая под своей. В некоторых случаях сваи устанавливают наклонно, это обусловлено особенностями рельефа.
  • Ленточный – расположение свай по всему периметру строения.
  • Полосами – используется для массивных зданий в несколько этажей. Это установка свай в несколько рядов.
  • В виде кустов – сваи находятся там, где предполагается большая нагрузка и под несущими стенами. Также такой способ расположения свай используется при строительстве навесов в местах, где располагаются колонны, удерживающие кровлю.
  • Полем – расположение свай в шахматном порядке под всем ростверком, который отличается большими размерами.

Для того чтобы правильно рассчитать количество и расположение свай для строительства дома нужно учесть определенные правила. В первую очередь обязательно должен быть подробный план здания, в соответствии с которым будет производиться расчет. Сваи обязательно должны быть в углах, а также в тех местах, где пересекаются простенки. Если между ними расстояние, которое больше трех метров, то обязательна установка промежуточных свай. Вообще самым оптимальным расстоянием между сваями считается 2 – 3 метра. С этим этапом проблем возникнуть не должно, а вот с расчетом площади сваи нужно будет подумать.

Для создания надежной обвязки дома свайным фундаментом ростверкового типа, необходимо произвести определенные расчеты. При этом обязательно должны учитываться следующие показатели:

  1. Масса самого дома и его внутренних составляющих.
  2. Опорная площадь, которая необходима. Она рассчитывается относительно веса и коэффициента надежности.
  3. Площадь сечения свай. Для этого их количество умножается на площадь, которая выбрана. Полученный результат будет общей площадью свай.
  4. Если общая площадь свай, полученная в предыдущем пункте, будет больше, чем та, которая необходима, ее расчет производился в пункте 2, то все параметры верны, и они подходят для этого сооружения.
  5. Если общая площадь получается меньше, то необходимо увеличить сечение и пересчитать. Таким образом, находим нужное число.

Иногда возникают такие ситуации, когда проще увеличить количество свай, а не их сечение. При этом метод, по которому производился расчет, не изменяется. Площадь опоры, которая нужна для создания надежного фундамента, рассчитать можно по следующей формуле:

Площадь опоры равна массе дома умноженной на 1,4 и разделенной на несущую способность грунта.

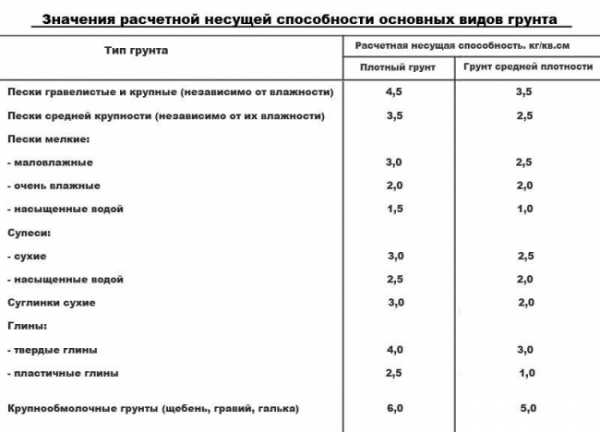

Показатель несущей способности грунта нужно взять из представленной таблицы:

Использование коэффициента, равного 1,4, объясняется тем, что неизвестно какой именно грунт находится под каждой сваей, поэтому лучше перестраховаться и взять чуть больше.

Пошаговая технология установки свайно-ростверкового фундамента

После того, как выполнены все работы, связанные с расчетами, можно смело приступать к основным этапам строительства фундамента.

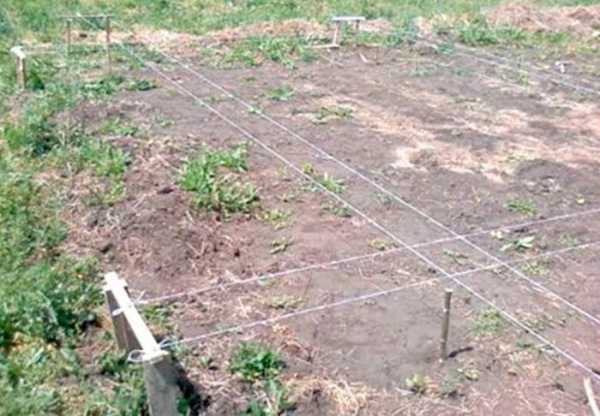

Разметка места строительства

Лучше всего снять плодородный слой земли и вывести его на участок или в сад. Потом необходимо будет разровнять верхнюю поверхность. При помощи колышков и шнура нужно определить границы дома. На этом этапе обязательно должны быть очерчены не только внешние, но и внутренние стеновые границы.

Важно! Геометрию лучше проверить с помощью повторных измерений и натягивания шнура по диагонали.

После того, как произведена разметка, необходимо разметить те места, где будут устанавливаться сваи в соответствии с планом, оформленным ранее.

Проведение земляных работ

Чтобы определиться с теми работами на земле, которые будут проведены, нужно четко знать какие именно сваи будут использоваться. Дом на свайном фундаменте ростверкового типа обычно ставиться на сваи винтовые или буронабивные. Сваи винтового типа можно вкрутить и своими руками, но только на одном уровне, который заранее отмечается при помощи натягивания шнура.

Буронабивные сваи требуют использования специальной техники. С ее помощью нужно в размеченных местах пробурить отверстия в грунте. В эти отверстия устанавливается опалубка, а также производится армирование. Обычно это 4 отреза ребристой арматуры, которые связаны друг с другом. Далее последним шагом является заливка бетона в подготовленные отверстия.

Важно! Обязательно после заливки концы арматуры длиной около 60 см должны оставаться снаружи, причем одни должны быть длиннее первых сантиметров на 20.

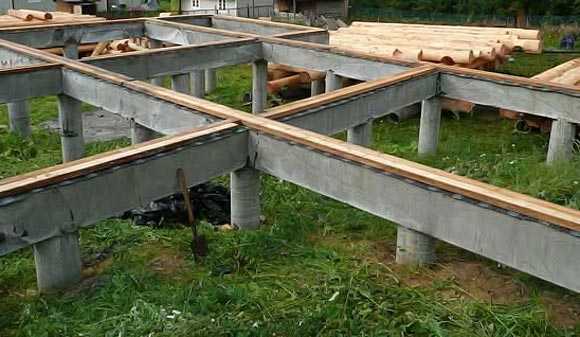

Обустройство ростверка

При выборе металлической конструкции, ростверк должен строго горизонтально привариваться к оголовкам прутков арматуры.

Для того чтобы сделать железобетонный ростверк заглубленного типа, нужно произвести подсыпку с помощью щебня. Для улучшения качества фундамента щебень насыпается слоями по 5 см и каждый слой обрабатывается виброплатформой. Так нужно повторять до тех пор, пока слой не достигнет нужной толщины, минимально 15 см.

На готовую подсыпку устанавливают опалубку. Она должна быть чуть шире ширины стен, а высота зависит от того, какой высоты задуман цоколь. Установка опоры и сборка щитов производится по технологии установки ленточного фундамента. Обычно для опалубки используют доски, сколоченные друг с другом или водонепроницаемую фанеру. Для каждого вида ростверка имеются свои нюансы возведения опалубки, но главным остается то, что обязательно опалубка должна превышать высоту готового ростверка на 5-10 см.

Важно! Работа должна проводиться только с использованием нивелира.

Армирование фундамента производят тем же способом, что и при устройстве ленточного фундамента. То есть вверху и внизу идут два пояса из арматуры ребристого типа, соединенные между собой прутьями меньшего сечения и гладкой поверхности. Добавить нужно только перевязку со сваями. Отрезки арматуры, выходящие из свай, нужно загнуть и один ряд привязать внизу к армированному поясу, а второй сверху.

Для того чтобы не нужно было тратить время и нервы на заливку свай, можно приобрести готовые из железобетона.

Установка дополнительных элементов и заливка бетона

Этот этап подразумевает под собой заложение специальных труб, через которые в дальнейшем нужно будет проводить такие коммуникации, как отопление, канализация, водопровод и другие. Также обязательно выполняются вентиляционные отверстия в фундаменте.

Если этот этап будет пропущен, то обязательно придется нарушать целостность ростверка, что для такого фундамента крайне нежелательно и вообще недопустимо.

Для начала бетонирования нужно изготовить смесь самостоятельно. Особо качественный раствор получится из марки цемента М200 или М500. Его необходимо по всем правилам развести и тщательно смешать.

Бетон заливается, но при этом он обязательно обрабатывается вибратором. Обязательно залить всю смесь нужно за один раз, чтобы не было слоистости. Верхний слой обязательно должен быть выровнен с помощью правила и проверен на предмет горизонтальности с помощью уровня. Верхний слой бетона закрывается пленкой во избежание его пересыхания и образования трещин на поверхности. Если на улице во время подсыхания залитого в фундамент бетона стоит жаркая погода, то верхний слой обязательно должен увлажняться.

После заливки снятие опалубки можно производить через определенный срок:

  • Если во время проведения работ по заливке бетона и последующие дни температура воздуха не опускалась ниже +20 градусов, то по прошествии 4 дней опалубка может быть снята. При таких условиях фундамент и сваи наберут более половины крепости, что даст возможность использовать их для проведения последующих работ.
  • Если же после заливки температура была в районе +10 градусов, то придется подождать 14 дней перед снятием щитов опалубки.
  • При температурах ниже +10 градусов условия застывания уже считаются зимними, и понадобится дополнительный обогрев и утепление фундамента.

Обязательно перед проведением работ по монтажу свайно-ростверкового фундамента нужно ознакомиться со СНиП 2.02.03 – 85. В этом документе официально прописаны требования к обустройству такого вида основания, допуски, расчет по коэффициентам, материалы свай. Также здесь же можно найти рекомендации по возведению на нормальных грунтах, а также в тех местностях, которые пострадали от оползней и карста. Свайные фундаменты СНиП регламентирует в полной мере.

Возможные ошибки при обустройстве фундамента

Нередко те, кто не имеет опыта в заложении такого вида фундамента, допускают немало ошибок, исправить которые впоследствии очень сложно или вовсе невозможно. Это:

  • Несвязность свай и ростверка
    Это очень важно зимой при промерзании грунта, когда нижняя часть грунта остывает медленней за счет наличия внизу утепленного слоя. Из-за этого может возникнуть опрокидывающая сила, которая способна вытолкнуть сваи в подпольное пространство. В таком случае может возникнуть повреждение постройки, особенно этому подвержены те здания, которые выполняются из легких материалов.
  • Отсутствие воздушного пространства под ростверком
    Если после того, как конструкция ростверка отвердеет, не убрать из-под нее слой песка, то воздействием движения грунта лента ростверка может оборваться. Для исключения такого развития событий на дно опалубки закладываются плиты пенополистирола толщиной около 15 см. Они будут своего рода амортизатором, который способен защитить подполье от промерзания и давления промерзшего грунта.
  • Маленькая глубина заложения
    Если сваи заложены не слишком глубоко, то вся конструкция фундамента может дать усадку, в результате которой обязательное воздушное пространство между грунтом и ростверком исчезнет. Если сваи размещены таким образом, что находятся выше глубины промерзания грунта, то они в зимнее время будут выталкиваться наружу силами почвы. Из-за того, что нагрузка потеряет равномерность, стены здания могут растрескаться или вообще разрушиться.
  • Ошибки при расчетах несущей способности грунта и фундамента
    Для того чтобы правильно рассчитать несущую способность фундамента, нужно знать тот тип грунта, на котором производится строительство. Большая несущая способность у каменистых грунтов и скальных пород, супеси и пески имеет минимальные показатели несущей способности.

Если в процессе расчетов будут допущены ошибки, то фундамент будет уходить под землю, а замедлить такой процесс весьма сложно, а в некоторых случаях и вовсе не представляется возможным.

Заключение

Свайно-ростверковый фундамент – это сочетание качественных характеристик свайного и ленточного типа в одном основании. Он прекрасно подойдет для тех построек, которые не отличаются очень большим весом, и распределит нагрузку равномерно между всеми сваями для предупреждения растрескивания стен. Ростверк будет надежней и качественней, чем обычный свайный фундамент и поможет его закрыть, а также экономней, чем постройка ленточного основания. Самостоятельно выполнить такой фундамент будет очень сложно, поэтому обязательно потребуется помощь профессионала, который правильно произведет все расчеты и поможет с возведением конструкции.

bouw.ru

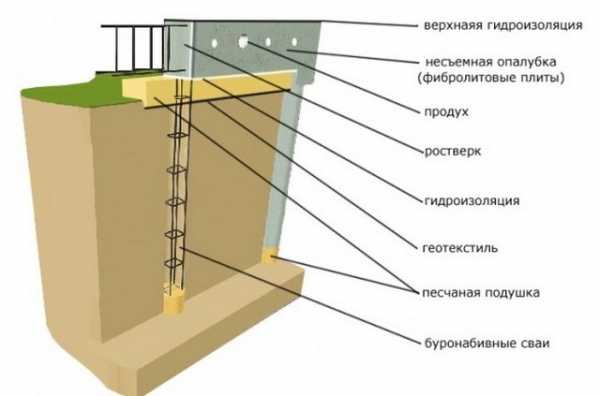

Свайный фундамент с монолитным ростверком

Свайные фундаменты различных типов и из разных материалов используются на сложных грунтах. Сваи уходят глубоко под землю и опираются на более плотные и стабильные слои. Им не страшны морозное пучение и высокий уровень грунтовых вод. Обычно такие фундаменты делают с ростверком — связывающей сваи балкой из бетона, металла или дерева. Один из вариантов такого основания — свайный фундамент с монолитным ростверком.

Применение

Фундамент с монолитным ростверком подходит для участков с перепадами высот и влажных нестабильных почв, где обычный ленточный фундамент испытывал бы слишком большие нагрузки, в районах с вечной мерзлотой, при высоком уровне залегания грунтовых вод. Ростверк в данном типе основания равномерно распределяет нагрузку (вес дома) на все опоры. Свайно-ростверковый фундамент подходит для небольших, не слишком тяжелых зданий, но для совсем маленьких домов он экономически не оправдан.

Виды

Фундамент свайно-ростверковый может быть

  • висячим (с высоким ростверком),
  • с заделкой свай в монолитный цоколь.

В первом случае между полом и землей имеется расстояние 0,7-1 м. Почва при этом воздействует на основание минимально.

Во втором случае ростверк располагается прямо на уровне земли (повышенный), или несколько заглублен (низкий ростверк), можно сделать небольшой цоколь. При этом ростверк никогда не опирается прямо на землю, из-под него вынимают небольшой слой почвы (10-15 см). Это делается для того, чтобы на бетонную конструкцию не действовали силы морозного пучения грунта. Если ростверк заглублен, то оголовки свай обязательно гидроизолируют. Заглубленный ростверк не делают на сильно пучинистых грунтах, которые могут увеличится в объеме больше, чем на высоту зазора, и деформировать или сломать фундамент.

Сам ростверк делают в виде ленты, поэтому такой фундамент также иногда называют свайно-ленточным, или с перекрытием в виде плиты. Второй вариант требует значительно больших затрат бетона и арматуры.

Плюсы и минусы свайно-ростверкового фундамента

Этот тип основания имеет свои преимущества.

  • Малое количество земляных работ.
  • Меньшая трудоемкость, чем для ленточного фундамента.
  • При правильной теплоизоляции висячий ростверк позволяет снизить теплопотери благодаря тому, что он не соприкасается с землей.
  • Меньше расход стройматериалов, а значит, и денег, чем для строительства ленточного фундамента, если делается небольшое количество свай (экономия может составить до 30%).

К недостаткам и сложностям этого типа основания относятся

  • необходимость бурения глубоких скважин при установке буронабивных свай,
  • необходимость теплоизоляции пола, а иногда и создания имитации цоколя в случае висячего ростверка для утепления дома.

Железобетон наиболее популярен в индивидуальном строительстве для домов как материал для ростверков — как на монолитных, так и сборных. Он выгодно отличается от дерева и металла, так как дерево подвержено гниению, а металл — коррозии. Монолитный фундамент имеет свойства, отличающие его от сборного. Прежде всего, это более высокая прочность и надежность, так как он отливается как единое целое.

Виды свай

Для свайно-ростверкового фундамента используют

  • забивные,
  • буронабивные,
  • винтовые сваи.

Первый вариант для строительства частных домов используется редко, так как для забивки нужно специальное оборудование, аренда и тем более покупка которого значительно увеличит расходы.

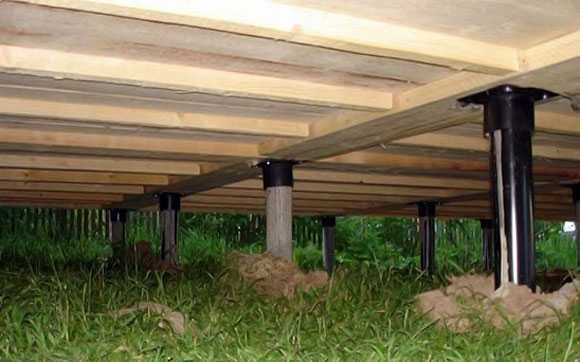

Винтовые сваи в последнее время набирают популярность благодаря скорости их монтажа и отсутствию земляных работ — они просто вкручиваются в грунт, это можно сделать самостоятельно усилиями двух-трех человек или заказать услугу монтажа в компании, которая продает сваи.

Буронабивные сваи изготавливаются прямо на участке. Для этого бурят скважины, опускают в них опалубку и арматуру и заливают бетон.

Для точного расчета фундамента на основе свай лучше всего обратиться к специалисту-инженеру. Также перед строительством любого дома рекомендуется провести инженерно-геодезическую экспертизу, чтобы узнать строение и особенности грунта.

Фундамент на буронабивных сваях

Подготовка участка

Перед созданием фундамента необходимо расчистить участок, разметить его в соответствии с проектом здания, отметить места, где будут пробурены скважины. Сваи располагают по периметру строения, под внутренними несущими станами и на углах. Шаг между ними не должен превышать 2 м.

Сваи

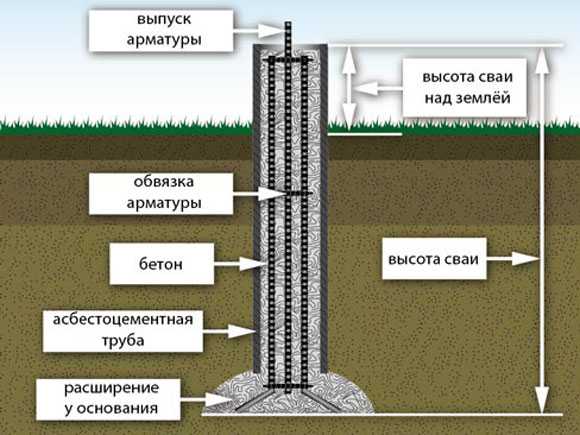

Буронабивные сваи делают, заливая бетон в подготовленные скважины. Обычно в скважины устанавливают опалубку, роль которой могут играть асбоцементные трубы, трубы из пластика, рубероид, ПВХ-пленку. Эти материалы не только придают свае форму и увеличивают ее прочность, но и выполняют гидроизолирущую функцию.

Глубина скважин зависит от глубины промерзания грунта, они должны быть на 50 см глубже этого уровня. 20 см из них приходятся на песчаную подушку. В среднем глубина будет около 10 м.

Для бурения можно нанять бригаду рабочих, можно осуществить его своими силами с помощью ручного бура. Диаметр скважины должен быть равен примерно 20 см.

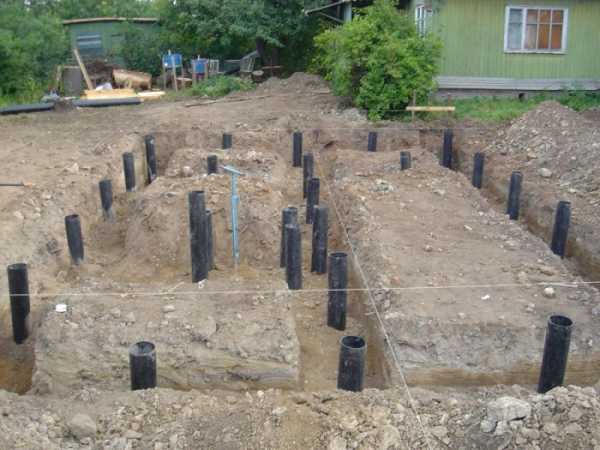

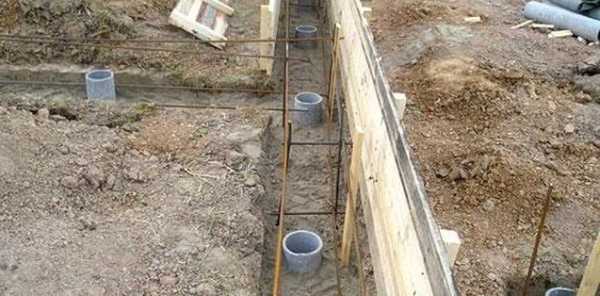

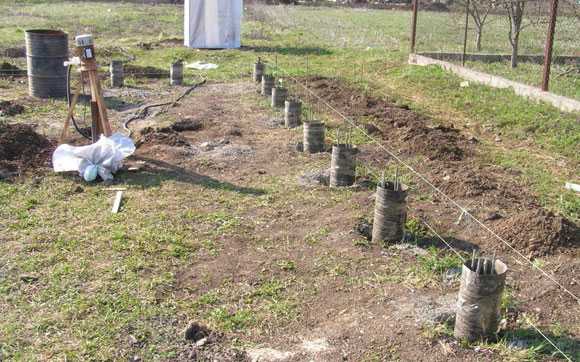

После насыпания песочной подушки в скважины опускают трубы. Они должны подниматься над уровнем почвы на одинаковую высоту, это можно проконтролировать с помощью нивелира или уровня. Далее в трубы опускают арматуру. Для армирования свай используют металлические прутья, на каждую опору их нужно 3 или 4. Прутки соединяют поперечными хомутами, получается такая конструкция, как на фото.

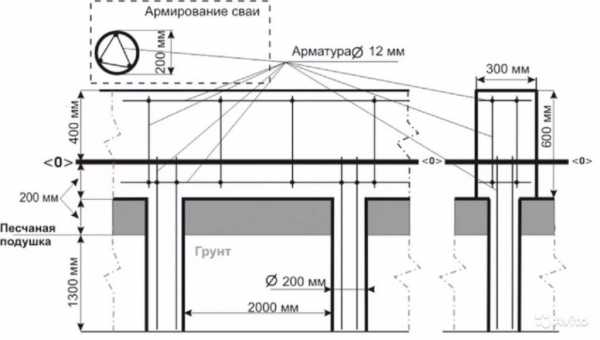

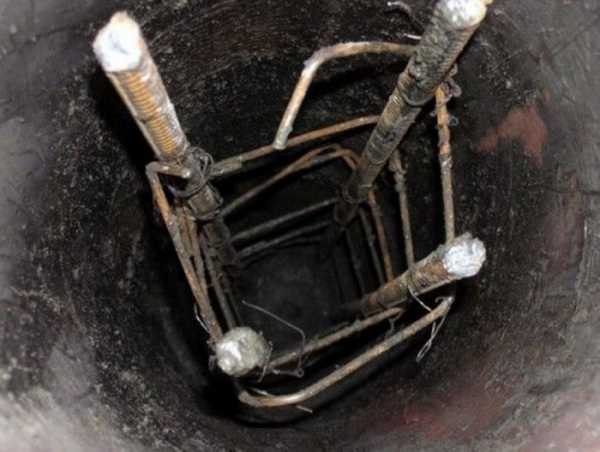

Арматура должна подниматься над верхней частью свай на 40-50 см, чтобы ее можно было соединить с арматурой ростверка. Устанавливают ее в трубах таким образом, чтобы между арматурой и оболочкой было не менее 2 см — это позволить полностью покрыть каркас бетоном.

После этого в трубы заливают бетон. Для уплотнения используют вибратор, но если его нет, можно использовать метод штыкования с помощью металлического прута или трубы. Залитые сваи оставляют на 4 недели для застывания и набора прочности.

Железобетонный ростверк

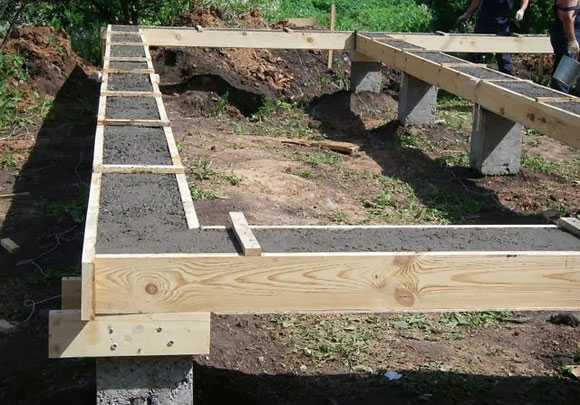

Сначала устанавливают опалубку. Ее можно сделать из обрезной доски в виде желоба шириной не меньше, чем толщина будущих стен, и высотой примерно 30 см. Определенная сложность состоит в том, что у ростверка есть висячие части, под которые на время застывания бетона нужно будет поместить подпорки. Опалубку устанавливают на нужной высоте, после застывания бетона ее снимают. Можно использовать и несъемную опалубку, например, из пеноплекса, которая будет играть роль утеплителя и гидроизоляции.

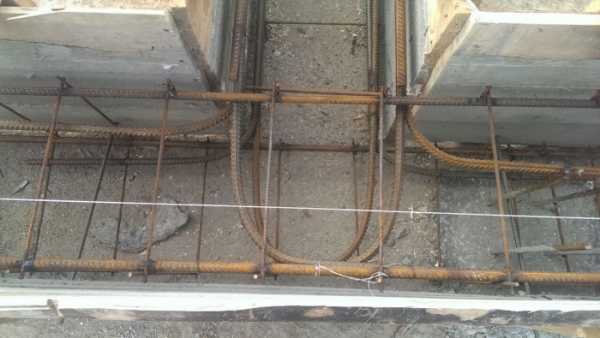

Железобетонный ростверк также обязательно армируется. Для армирования берут металлические прутки толщиной 10-12 мм, они располагаются вдоль сторон конструкции. Между собой они связываются в два пояса поперечной арматурой толщиной 6-8 мм, можно гладкой. Из такой же арматуры делаются вертикальные ребра, соединяющие пояса. Под нижний пояс подкладывают деревянные бруски, чтобы арматура была полностью погружена в бетон. С помощью вязальной проволоки каркас ростверка связывается с выступающей частью арматуры свай, также можно их сварить.

Важно! Все элементы каркаса должны быть прочно соединены между собой, это непосредственно влияет на прочность ростверка.

На видео показано, как правильно армировать свайно-ростверковый фундамент.

Заливают ростверк за один раз, поэтому сразу нужно приготовить необходимое количество бетона. Важно, чтобы в слое бетона не было полостей, пузырей. После заливки бетон уплотняют.

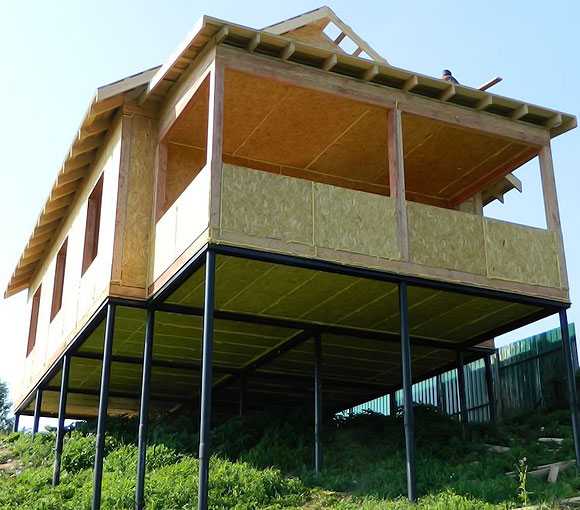

Ростверк на винтовых сваях

Если ростверк делают на винтовых сваях, то армировать его надо перед тем, как устанавливают опалубку. Для этого на сваях вяжут арматуру толщиной 12-18 мм, для этого в сваях сверлят отверстия, в которые пропускают закладные из арматуры. К закладным присоединяются продольные элементы каркаса. Внутрь сваи также опускают арматуру, связывая ее с каркасом ростверка. При бетонировании сначала заливают бетон внутрь свай, а затем в опалубку ростверка.

Фундамент на сваях с монолитным ростверком позволяет успешно возвести дом на пучинистых грунтах. Для него используют обычно буронабивные или винтовые сваи. Следует помнить, что на таком фундаменте нельзя строить большие, тяжелые здания.
