Бетонные кольца своими руками: особенности изделий с замком
Загородное хозяйство не может обойтись без гидротехнических сооружений: септиков, канализационных коллекторов и колодцев. Проще всего построить такие объекты с помощью колец из железобетона. Мы расскажем, как самому сделать бетонные кольца, как изготовить форму для них и правильно замешать бетонный раствор.
Нет ничего более родного, чем плоды собственного труда.
Опалубка
Общие сведения
На фото мы видим один из вариантов конструкции опалубки.
Железобетонные кольца – одно из лучших решений для сооружения бетонных колодцев и септиков. Технические характеристики бетонных колец позволяют не беспокоиться об их целостности в условиях промерзающего грунта, что стало определяющим критерием при выборе материалов для наших климатических условий.
Однако далеко не всегда имеется возможность приобрести и доставить ЖБИ к месту строительства, ведь цена доставки часто превышает стоимость самого изделия. Учитывая, сколько стоит закопать бетонное кольцо, проект может обойтись в круглую сумму. В некоторых регионах и вовсе отсутствуют строительные склады или магазины, поэтому все приходится делать самостоятельно.
ЖБ кольца – лучшее решение для септика.
Для этого необходимо решить три задачи:
- Изготовить форму – опалубку для изделия;
- Замешать качественный бетонный раствор;
- Произвести укладку смеси в форму, а по завершении твердения освободить изделие от опалубки, не повредив последнюю.
Важно обеспечить простой демонтаж опалубки.
Важно!
Можно купить готовую опалубку, но тогда теряется весь смысл нашей затеи, ведь мы не собираемся открывать подсобное производство, а для одного строительства такое приобретение нерентабельно.
Изготовление формы
Учимся делать форму для колец.
Кольцо из бетона представляет собой отрезок цилиндра с толщиной стенок от 80 до 160 мм. Таким образом, само изделие имеет внутренний и наружный диаметры, причем наружный больше внутреннего на 8 – 16 см. Значит, нам необходимо подобрать два стальных цилиндра с указанной разницей в размерах.
Совет!
Бетонные кольца с дном можно сделать, залив предварительно плиту на дне ямы, в которую будет произведена установка изделия.
Стандартное кольцо имеет высоту 90 см при внутреннем диаметре 1 м, при этом толщина стенки обычно составляет 160 мм. Однако мы можем отойти от принятых в ГОСТ размеров и исходить из имеющихся подручных средств. Единственное, что необходимо учитывать – это толщину стенок не менее 10 см и адекватные для последующего монтажа высоту и вес изделия.
Стандартные размеры изделия по ГОСТ.
Кольца бетонные с замком изготовить сложнее, поэтому мы будем делать изделия с ровной кромкой.
Важно!
Для наших целей подойдут металлические бочки, отрезки воздуховодов, труб и прочих подобных изделий.
Также это могут быть небольшие цистерны или баки, главное – цилиндрическая форма, разница в диаметрах в пределах 10 – 15 см и прочные металлические стенки.
Теперь к делу.
Изготовить форму самостоятельно вам поможет пошаговая инструкция:
- Берем подготовленный больший цилиндр и наносим на его внешней и внутренней стенках вертикальные линии друг напротив друга, причем внутренняя линия должна быть проекцией внешней. Вдоль этих линий снаружи привариваем оконные или дверные петли, по две с каждой стороны.
Привариваем петли вдоль линии будущего разреза.
- Изнутри разрезаем по линии цилиндр болгаркой так, чтобы не повредить петли. С одной стороны также срезаем фиксаторы со шпинделей в петлях.
Разрезаем цилиндр на две части и снимаем фиксаторы со шпинделей.
- Вытаскиваем шпиндели из петель и открываем изделие, несколько раз разрабатываем его. Форма должна легко открываться наружу.
Открываем и разрабатываем цилиндр.
- Берем отрезок внутреннего цилиндра и наносим такие же линии, только на этот раз они должны делить окружность на две неравные части, одна из которых в два раза больше другой. Вдоль этих линий привариваем такие же петли, только изнутри.
Привариваем петли изнутри вдоль линий.
- Разрезаем цилиндр надвое снаружи болгаркой, стараемся не повредить приваренные петли. Срезаем фиксаторы шпинделей с одной стороны и открываем меньшую створку внутрь, разрабатываем ее ход.
Важно!
Высота внутреннего цилиндра должна превышать высоту наружного на 10 – 15 см для удобства укладки бетонной смеси.
Изготовление кольца
Сколько стоит вкопать бетонное кольцо — зависит от способа монтажа.
Для изготовления кольца цилиндры опалубки необходимо установить на ровный поддон. Это может быть металлический или деревянный щит или плотно утрамбованная земля.
Затем в пространство между цилиндрами необходимо установить арматурную сетку, которую можно приобрести или изготовить из стальной проволоки самостоятельно.

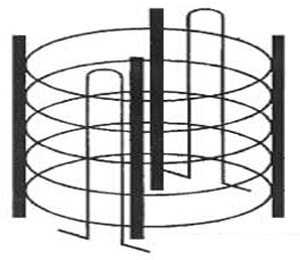

Так выглядит самодельная решетка из проволоки.
Для удобства транспортировки и установки изделия в решетку следует вставить стельные уши из толстой проволоки или арматуры диаметром 5 — 6 мм.
Между цилиндрами, примерно на половине их высоты, вставляем деревянные распорки, толщина которых равна толщине стенок будущего изделия. Это необходимо для того, чтобы при укладке детали опалубки не смещались относительно друг друга.
После этого замешиваем бетонный раствор. Для этого берем цемент марки М400 или выше и смешиваем с просеянным и промытым от глины песком в соотношении 1:2.5.
Затем добавляем воду в количестве 0.5 – 0.7 от цемента, чтобы смесь была не слишком жирной, но и не тощей.
Воду добавляем аккуратно, небольшими порциями.
Добавляем 5 частей щебня и тщательно перемешиваем смесь вручную или с помощью бетономешалки. Готовый раствор укладываем в форму на высоту около 30 см, после чего тщательно трамбуем его куском арматуры или держаком от лопаты. Можно прислонить к опалубке перфоратор в режиме удара и аккуратно произвести вибрацию бетона.
Затем аналогично укладываем слой за слоем, когда дойдем до половины, деревянные клинья можно вынимать. Постепенно заполняем форму и аккуратно разравниваем верхнюю кромку кольца, стараемся сделать ее максимально ровной и гладкой.
Не забываем вставить «уши».
Оставляем изделие на трое суток в тени под навесом. После их истечения вынимаем шпиндель внутренней опалубки и открываем ее вовнутрь. Затем аналогично снимаем внешнюю часть формы. Кольцо оставляем на месте на 10 – 15 суток, увлажняем его и предохраняем от прямых солнечных лучей и ветра.
При изготовлении бетонного септика важно решить, как загерметизировать бетонные кольца. Проще всего применить гидроизоляцию и герметик, однако есть и более надежный способ.
Полиэтиленовая вставка решает проблему герметичности септика.
Важно!
Пластиковые вставки в бетонные кольца позволяют избавиться от опасности протечек на 30 – 50 лет.
Вывод
В случае необходимости изготовить железобетонное кольцо можно самостоятельно в домашних условиях. Видео в этой статье поможет лучше разобраться в технологии производства изделия.
masterabetona.ru
Колодезные кольца бетонные — цены
Специальная сезонная скидка на колодезные кольца «КС 10-10 замок», «КС 10-9 замок», «КС 10-8 замок».
| Колодезные ЖБ-кольца с внутренним Ø 1000 мм. | |||
|---|---|---|---|
| Кольца КС (кольца стеновые) | Кол-во шт/маш | Вес, кг | Цена с НДС |
| КС 10-10 замок | 40 | 620 | 1.550 |
| КС 10-9 замок | 40 | 600 | 1.500 |
| КС 10-8 замок | 54 | 540 | 1.400 |
| КС 10-10 | 38 | 620 | 1430 |
| КС 10-9 | 40 | 600 | 1380 |
| КС 10-6 | 54 | 400 | 1100 |
| КС 10-5 | 60 | 335 | 910 |
| КС 10-3 | 96 | 200 | 730 |
| КС 10-2 | 150 | 150 | 670 |
| КС 10-1,5 | 160 | 130 | 600 |
| КС 10-9 с 2-мя отвер Ø 150 мм. | 38 | 590 | 1480 |
| КС 10-9 с 4-мя отвер Ø 150 мм. | 38 | 580 | 1480 |
| КС 10-9 с крышкой | 32 | 700 | 2400 |
| КС 10-9 с дном | 30 | 750 | 2400 |
| КС 10-9 с дном с 1-им отвер Ø 150 мм. | 28 | 750 | 2500 |
| КС 10-9 с дном с 2-мя отвер Ø 150 мм. | 28 | 740 | 2500 |
| Колодезные ЖБ-кольца с внутренним Ø 800 мм. | |||
|---|---|---|---|
| Кольца КС (кольца стеновые) | Кол-во шт/маш | Вес, кг | Цена с НДС |
| КС 8-9 | 54 | 420 | 1140 |
| КС 8-9 замок | 50 | 420 | 1300 |
| КС 8-9 с дном | 38 | 560 | 1600 |
| Колодезные ЖБ-кольца с внутренним Ø 700 мм. | |||
|---|---|---|---|
| Кольца КС (кольца стеновые) | Кол-во шт/маш | Вес, кг | Цена с НДС |
| КС 7-10 | 54 | 440 | 1150 |
| КС 7-9 | 54 | 380 | 1130 |
| КС 7-6 | 80 | 230 | 900 |
| КС 7-5 | 80 | 220 | 760 |
| КС 7-3 | 160 | 130 | 570 |
| КС 7-1.5 | 320 | 50 | 450 |
| КС 7-1.0 | 500 | 40 | 450 |
| КС 7-9 с дном | 42 | 520 | 1530 |
| Колодезные ЖБ-кольца с внутренним Ø 1200 мм. | |||
|---|---|---|---|
| Кольца КС (кольца стеновые) | Кол-во шт/маш | Вес, кг | Цена с НДС |
| КС 12-10 | 22 | 890 | 2000 |
| КС 12-10 с дном | 20 | 1140 | 2950 |
| Колодезные ЖБ-кольца с внутренним Ø 1500 мм. | |||
|---|---|---|---|
| Кольца КС (кольца стеновые) | Кол-во шт/маш | Вес, кг | Цена с НДС |
| КС 15-9 | 16 | 1000 | 2500 |
| КС 15-6 | 21 | 670 | 1950 |
| КС 15-3 | 32 | 320 | 1500 |
| КС 15-9 с крышкой | 14 | 1650 | 3700 |
| КС 15-9 замок | 16 | 1000 | 3000 |
| КС 15-9 с дном замок | 16 | 1200 | 3910 |
| КС 15-9 с дном | 14 | 1700 | 3700 |
| Колодезные ЖБ-кольца с внутренним Ø 580 мм. | |||
|---|---|---|---|
| Кольца КС (кольца стеновые) | Кол-во шт/маш | Вес, кг | Цена с НДС |
| КО 2 (кольцо опорное) | 440 | 70 | 500 |
| КО 6 (кольцо опорное) | 440 | 50 | 450 |
| Колодезные ЖБ-кольца с внутренним Ø 2000 мм. | |||
|---|---|---|---|
| Кольца КС (кольца стеновые) | Кол-во шт/маш | Вес, кг | Цена с НДС |
| КС 20-9 | 12 | 1475 | 4100 |
| КС 20-6 | 15 | 1000 | 3440 |
| КС 20-9 с дном | 9 | 2500 | 7700 |
| КС 20-9 замок | 4750 | ||
| КС 20-9 с крышкой | 9 | 2450 | 7700 |
Крышки ПП (плиты перекрытия)
| Модель | Кол-во шт/маш | Вес, кг | Цена с учетом НДС |
| ПП 10-1 | 88 | 150 | 900 |
| ПП 10-2 | 88 | 200 | 980 |
| ПП 12-1 | 80 | 220 | 1220 |
| ПП 12-2 | 80 | 270 | 1390 |
| ПП 15-1 | 28 | 680 | 1960 |
| ПП 15-1 полимерный люк | 3000 | ||
| ПП 15-2 | 28 | 880 | 2140 |
| ПП 20-1 | 18 | 1280 | 3520 |
| ПП 20-2 | 14 | 1660 | 3700 |
| ПП 10-1 люк тип Л | 80 | 220 | 2600 |
| ПП 10-2 люк тип Т | 80 | 250 | 3200 |
| ПП 10-1 полимерный люк | 80 | 180 | 2400 |
Днища ПН (плита днища)
| Модель | Кол-во шт/маш | Вес, кг | Цена с учетом НДС |
| ПН 7-1 | 100 | 630 | |
| ПН 10-1 | 88 | 200 | 920 |
| ПН 12-1 | 50 | 250 | 1400 |
| ПН 12-2 | 50 | 300 | 1500 |
| ПН 15-1 | 26 | 830 | 2060 |
| ПН 20-1 | 15 | 1420 | 3750 |
Люки ЛЧ (люки чугунные)
| Модель | Кол-во шт/маш | Вес, кг | Цена с учетом НДС |
| Люк чугунный тип Л | 300 | 70 | 3000 |
| Люк чугунный тип Т | 300 | 90 | 4100 |
| Дождеприемник тип ДК (круглый) | 105 | 4450 | |
| Дождеприемник тип ДМ (прямоугольный малый) | 100 | 4020 | |
| Дождеприемник тип ДБ (прямоугольный большой) | 118 | 5250 | |
| Люк полимерный | 50 | 1650 | |
| Люк чугунный тип ТМ (магистральный) | 107 | 4900 |
Заявки на оформление заказов по производству и поставке железобетонных колец принимаются по телефонам, указанным в шапке сайта.
www.aquacop.ru
Канализация из бетонных колец под ключ
Септик под ключ Московская область
Монтаж канализации из бетонных эко-колец можно осуществить практически в любых грунтах на загородных участках Московской области. Благодаря собственному производству железобетонных колец для септиков и эко-колец для питьевых колодцев компания «Колодец-воды.рф» в один день установит септик под ключ, а так же, если Вас не устраивает центральное водоснабжение – колодец под ключ в любом районе Подмосковья. Обратившись в компанию «Колодец-воды.рф» заказчику не придётся тратить своё время на поиск квалифицированных бригад, транспорта, вывоз грунта со своего участка – все работы по строительству колодца под ключ и септика под ключ компания «Колодец-воды.рф» берёт на себя. Сроки строительства обговорены в договоре на строительство колодцев и септиков, который заключается между компанией «Колодец-воды.рф» и заказчиком в день начала строительства и копки септика или колодца. Благодаря квалификации рабочих стройка ограничивается одним днём.
Септик под ключ Раменский район
Канализация из бетонных колец под ключ состоит из двух или трёх колодцев. Первая накопительная ёмкость принимает в себя твёрдые частицы, сливы с душа, мойки, стиральной машины и т.д. Когда накопительная ёмкость заполнится до сливной трубы водой, она постепенно переливается во второй колодец, на профессиональном языке он называется осветлительная ёмкость. Как правило, в осветлительной ёмкости дорабатывается неразложившиеся в первой ёмкости различные отложения. Из второй ёмкости вода доходит до сливной трубы, которая ведёт в третий колодец – называется он фильтрационная ёмкость. Фильтрационная ёмкость предназначена для отведения очищенной воды из септика в поля фильтрации. Вот так и получается, что благодаря переливным железобетонным септикам люди не наносят практически никакого экологического вреда.
Септик под ключ Воскресенский район
Немаловажный фактор, которого должны придерживаться новые заказчики канализации – это небольшая стоимость железобетонного септика под ключ в Московской области. Компания «Колодец-воды.рф» предупреждает своих клиентов, что стоимость по монтажу септика под ключ зависит от многих факторов, а именно от удалённости местонахождения заказчика, от сложности грунта (копка вручную), а так же от количества колец. Но в основном цена на строительство септика под ключ или колодца под ключ остаётся в разумных пределах.
Септик под ключ Егорьевский район
Вы ещё ищете бригаду профессиональных строителей септиков под ключ в Московской области? Лучше всего, искать по рекомендациям соседей, друзей, родственников. А так как компания «Колодец-воды.рф» пользуется популярностью среди жителей Подмосковья — позвоните по бесплатному телефонному номеру 8-800-700-24-94 в компанию «Колодец-воды.рф». Наши специалисты, в удобное для Вас время подъедут на участок, определяться с местом для строительства и установки септика под ключ, составят трудовое соглашение, обговорят стоимость работ и приступят к делу.
Септик под ключ Коломенский район
xn—-dtbecc2ahxbe9f0c.xn--p1ai
Септик из бетонных колец в СПб и ЛО| Колодец47
Устройство поля фильтрации на участке.
Сброс лишней воды из данного вида канализации нужно осуществлять в поля фильтрации. Стоки на выходе содержат небольшой процент загрязнения, которые попадая в поле фильтрации расходятся в грунте, при этом проходя окончательную очистку. Площадь поля рассчитывается для каждого случая индивидуально.
Площадь, необходимая для нормальной фильтрации и быстрого сброса воды, рассчитывается в зависимости от объема септика и количества канализационных стоков перерабатываемых септиком в сутки. Сточные воды проходят сквозь насыпной фильтрующий материал, впитываясь при этом в нижние слои грунта.
При соблюдении всех требований, необходимых для нормальной фильтрации сточных вод, данные сооружения не наносят вреда экологии Вашего участка. Через определенный промежуток времени рекомендуется произвести замену фильтрующего слоя путем его выемки из септика и его замены.
Наиболее эффективная эксплуатация септика из бетонных колец с полем фильтрации возможна при ее устройстве в песчаных грунтах, супесях и легких суглинках. Нагрузка на фильтрацию воды в таких грунтах варируется от 35 литров в сутки на один метр дренажных труб в песчаных грунтах и до 15-20 литров в супесях. В глинистых грунтах Данная величина еще меньше, поэтому приходится увеличивать метраж труб и объем используемого щебня.
Особенности строительства.
При строительстве необходимо учитывать особенности грунта при строительстве септика. Первая емкость у септика должна быть обязательна забетонирована. Количество бетонных колец рассчитывается в зависимости от количества точек и потребителей. Кроме этого нужно септик нужно расположить в удобном месте, куда легко сможет подъехать ассенизаторская машина. Это как правило не больше 10-12 метров от дороги.
Кроме этого рекомендуется септик и питьевой колодец делать на значительном расстоянии друг от друга. Расстояние это, как правило не менее 15 метров для глинистых грунтов. Если грунты с отличной фильтрующей способностью (такие как песок и супесь), то нужно строить на максимально возможном удалении от колодца в пределах вашего участка и кроме этого желательно увеличить количество колодцев для лучшей фильтрации сбрасываемых стоков.
При значительном удалении септика от точки ввода в дом (а это как правило при удаленности септика более, чем на 15 метров) рекомендуется устанавливать смотровой колодец. Если нет возможности его установить, то рекомендуется сделать хотя бы ревизию, чтобы иметь возможность прочистить канализационный трубопровод при его засорении.
Подводка фановой трубы от дома к септику.
После того как септик из бетонных метровых сквозных колец смонтирован, можно приступать к укладке фановой канализационной трубы. Как правило для этой цели используется труба рыжего цвета, предназначенная специально для уличного использования. Эта труба, в отличие от серой фановой трубы обладает более высокой степенью устойчивости к перепадам температур. Особенно это касается ее понижения. Толщина стенок, которую имеет данная труба, позволяет выдерживать большой слой грунта. Кроме этого труба должна иметь определенный уклон. Оптимальным считается уклон 20 мм. на один метр.
Слишком маленький уклон или полное его отсутствие грубейшая ошибка при укладке трубы. При такой ошибке труба моментально заилится и не будет очищаться естественным путем. Большой уклон так же не рекомендуется делать, так как жидкость из трубы будет сливаться очень быстро, что чревато так же засорами в трубе. После монтажа фановой трубы производится проверка работоспособности при помощи слива воды. Если труба уложена правильно, канализация прослужит Вам долгие годы.
Средняя стоимость септика из пяти колец под ключ (материал, доставка и работа): 50 т.р.
