Ваттметр — средство измерения мощности электрического тока. В основу большинства ваттметров положены электродинамические измерительные механизмы. Ваттметры устанавливаются в электрических силовых щитах на электростанциях, а также в электрических самопишущих приборах.
Ваттметр — измеритель мощности электрического тока.

Ваттметры были изобретены в середине 1990-х гг. в Англии и Германии. На российских электростанциях ваттметры стали устанавливаться в конце 1890-х гг. (германского производства). С развитием энергетики и крупного промышленного производства происходил рост выпуска ваттметров различной модификации в наиболее развитых странах мира в первой половине XX в. В Советском Союзе производство ваттметров для комплектации электростанций и крупных промышленных предприятий (потребляющих в больших объемах электрическую энергию) началось в середине 1930-х гг. при содействии германских и американских фирм. Во второй половине XX в. (до 1990-х гг.) предприятиями Советского Союза выпускались ваттметры нескольких модификаций.

1.    Для измерения реактивной мощности электрического тока методом одного ваттметра. Этот метод заключается в непосредственном измерении реактивной мощности в симметрично нагруженной трехфазной сети с нулевым проводом и без него.

В трехфазной сети при симметричной нагрузке реактивная мощность во всех фазах одинакова. Поэтому возможно использование одного ваттметра, подключенного таким способом, что токовая цепь включается в одну фазу, а цепь напряжения подключается к двум другим.

При этом обеспечивается необходимый для измерения фазовый сдвиг, имеющий место в трехфазной сети, т. е. сдвиг фазы в 90° — между фазным и линейным напряжением. Чтобы получить суммарную (общую) величину реактивной мощности электрической трехфазной системы, показание ваттметра умножают на 3. Электродинамический измерительный механизм ваттметра формирует показания как результат взаимодействия двух токов с учетом сдвига фаз между ними. Если через неподвижную катушку данного прибора, выполненную из толстого провода, протекает ток нагрузки (токовая цепь), а подвижная катушка (с дополнительным сопротивлением или без него) так подключена к цепи напряжения, что протекающий через катушку ток пропорционален этому напряжению, то показание ваттметра пропорционально активной мощности:

а = Ui cos ф.

В специальных схемах электродинамические ваттметры применяют и как измерители реактивной мощности и реже — для измерения полной мощности электрического тока. Перегрузка измерительного механизма ваттметра может возникнуть в некоторых случаях еще на подходе указателя прибора к конечному значению шкалы, потому что показания зависят от коэффициента мощности.

2.    Ваттметр многоэлементный — является измерителем мощности электрического тока, включает в себя два или три механически связанных измерительных механизма.
У такого прибора вращающие моменты измерительных механизмов, создаваемые измеряемой величиной электрического тока, воздействуют на общую ось. Результирующий момент соответствует суммарной мощности, значение которой считывается по шкале. Ваттметр многоэлементный не имеет универсального применения и предназначен для определенного типа электрических цепей.

3.    Ваттметр с самокорректировкой — прибор с корректирующей обмоткой, предназначенной для исключения погрешности, которая возникает в зависимости от схемы подключения ваттметра вследствие отбора прибором мощности из измеряемой электрической цепи.
В данном приборе имеется вторая неподвижная токовая корректирующая катушка, через которую протекает ток из цепи напряжения iau, что позволяет скомпенсировать соответствующую составляющую магнитного поля. При отказе (или отключении) самокоррекции вторую токовую катушку используют в некоторых случаях для расширения диапазона измерений.

Производство ваттметров в Советском Союзе росло непрерывно в период 1960—1980-х гг., а с началом новых экономических рыночных реформ в 1990-х гг. их выпуск резко сократился. На многих предприятиях энергетики и промышленности России даже в начале XXI в. используются ваттметры различных модификаций, выпущенные во второй половине 1980-х гг. и имеющие Знак качества СССР. Такие ваттметры обычно проходят положенные по инструкции на эти электроизмерительные приборы поверки в специальных метрологических лабораториях. В России ваттметры изготавливаются по заказам таких марок: В-10/150, В-20/300 и др.

enciklopediya-tehniki.ru

Бытовой ваттметр в розетку – принцип работы и характеристики

Различные электроприборы потребляют неодинаковое количество энергии. Существует масса технологий, позволяющих экономить энергию без утраты качества эксплуатации. Разработаны устройства для измерения энергопотребления, помогающие оценить все затраты. Одно из них — бытовой ваттметр в розетку.

Общая информация

Ваттметр — комбинированное устройство, измеритель мощности в розетках. Его можно назвать прибором учета электричества, но на этом функциональность устройства не заканчивается. Прибор служит и как вольтметр, показывая напряжение постоянного тока в сети.

Есть разные виды ваттметров в розетку:

  • цифровые;
  • аналоговые.

Первые отражают всю нужную информацию на табло, вторые требуют произведения простых расчетов самостоятельно, зато стоят дешевле. Внешне ваттметр напоминает переходник в розетку. На панели есть кнопки управления и регулировки работы. Важно приобрести прибор, который можно включить непосредственно в гнездо. Если подключать устройство в розетку, оно показывает, сколько ватт потребляют приборы.

Бытовые ваттметры в розетки не требуют особых схем подключения. Если счетчик покажет лишь общую мощность в квартире, то эти мини-устройства отразят работу каждой розетки в отдельности. В их конструкции предусмотрена вилка для присоединения к розетке, гнездо для включения нагрузки.

Устройство состоит из следующих составляющих:

  • датчиков тока, напряжения;
  • преобразователя аналогово-цифрового;
  • микроконтроллера;
  • клавиатуры (средства ввода данных).

Качественные ваттметры для розеток, которые показывают, сколько прибор потребляет электроэнергии, могут параллельно измерять напряжение, коэффициент мощности, силу тока, частоту и ряд других показателей. Параметры измерения прибора — длительность работы техники, общее число киловатт, которые может расходовать техника.

Некоторые ваттметры после ввода тарифа даже отразят сумму, которую нужно заплатить за электроэнергию. Существуют ваттметры в розетки с регулятором мощности: при превышении показателя приборы издают сигналы.

Как работает ваттметр

В эксплуатации устройство довольно простое. Его следует включить в розетку, а через него подключить прибор, который нужно проверить. На экране будет отражена необходимая информация.

Порядок эксплуатации цифрового прибора таков:

  1. Подсоединить устройство к сети.
  2. Удостовериться, что оно показывает «ноль», а предыдущие цифры сброшены.
  3. Включить бытовую технику.
  4. Через несколько секунд оценить показания — количество ватт/час и другие.

Аналоговый счетчик устроен проще. В нем есть вращающиеся диски, по которым информацию придется вычислять с привлечением секундомера. Включив секундомер, нужно посчитать, за какое время диски развернулись. Далее нужно умножить киловатты по счетчику на 3600 и поделить на вычисленное время в секундах. Так будет получен коэффициент мощности.

Как подсчитать цену киловатт-часа электроэнергии? Нужно перемножить тариф на количество ватт/час, использованных любым бытовым прибором. Это вычисление поможет определить стоимость работы часа данного прибора.

Характеристики ваттметров

Ряд моделей имеет отверстия для расположения аккумуляторов, батареек, которые потребуются, если предусмотрены функции сохранения измеренных параметров и анализ, сопоставление данных.

Обычно технические характеристики устройств следующие:

  • номинальная мощность — 3,6 кВт;
  • ток — 16А;
  • напряжение — 190 – 270 В;
  • частота — 50 Гц;
  • минимальная измеряемая мощность — 0,1 Вт;
  • точность измерения — погрешность до 1 %;
  • суммарное отражаемое энергопотребление — до 10000 кВт/ч;
  • собственное потребление энергии — меньше 0,5 Вт;
  • оптимальная температура окружающей среды — 5 – 40 градусов.

Чаще всего при помощи ваттметров в розетки с индикатором потребляемой мощности оценивают работу чайников, стиральных машин, обогревателей, прочей бытовой техники.

Плюсы и минусы приборов

К недостаткам можно отнести ограничение по максимальной нагрузке в пределах 3,6 кВт, хотя большинство домашних приборов укладываются в этот показатель. Не удастся проверить работу техники при сильном морозе: в неотапливаемом помещении работа прибора будет неправильной.

Достоинств у ваттметров множество:

  • возможность оценить работу всех приборов в доме;
  • простота в эксплуатации — справится даже новичок;
  • отсутствие необходимости в особых схемах включения, в применении переходников;
  • получение полной информации о работе техники;
  • возможность подсчитать затраты и сэкономить в будущем;
  • приемлемая цена, доступность.

Бытовые ваттметры — многофункциональные устройства, которые должны быть в каждом доме. Изделия заменят ряд других приборов для любителей электротехники и помогут контролировать энергопотребление в квартире.

Бытовой ваттметр в розетку – принцип работы и характеристики

220.guru

Бытовой ваттметр

Данное устройство измеряет все необходимые параметры потребления электроэнергии — напряжение, ток, мощность, коэффициент мощности, а также может рассчитывать стоимость потребленной электроэнергии.

Характеристики

Напряжение: 230В (переменное)

Частота: 50Гц

Разброс напряжений: 230В — 250В

Рабочий ток: <16А

Диапазон отображаемого времени: 0 сек — 9999 дней

Диапазон отображаемой мощности (Ватт): 0Вт — 9999Вт

Диапазон отображаемого тока потребления (Ампер): 0.000А — 16.000А

Диапазон отображаемой частоты: 0Гц — 9999Гц

Диапазон отображаемой минимальной мощности: 0.0Вт — 9999Вт

Диапазон отображаемой максимальной мощности: 0.0Вт — 9999Вт

Диапазон отображаемой стоимости электроэнергии: 0.00€/кВт — 99.99€/кВт

Диапазон отображаемой потребленной мощности и денежные затраты: 0.000кВт — 9999кВт, 0.00€ — 9999€

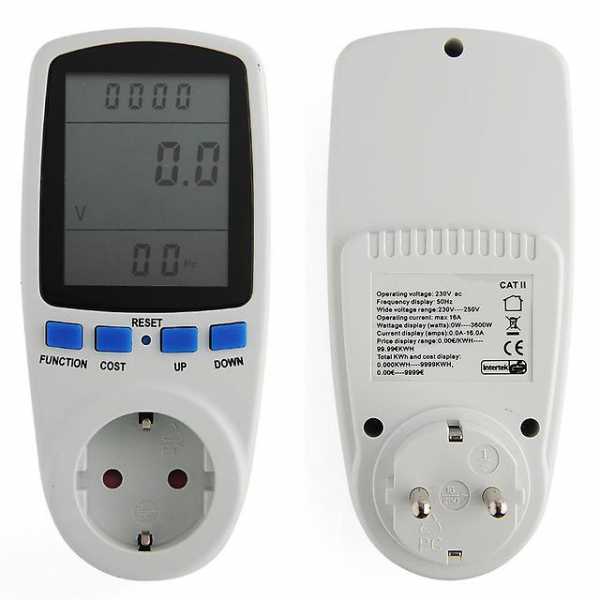

После распаковки оказалось, что устройство довольно громоздкое. Хорошо, что большую часть этой громадины занимает дисплей.




К сожалению, производитель решил выводить на него минимум информации. Индикатор без подсветки, в верхней части экрана отображается время измерения, а ниже — собственно значение измерения.

Прибор имеет 4 управляющих кнопки:
Function — выбор режима работы,
Cost — стоимость киловатта электроэнергии,
Up — увеличить на 1 показатель стоимости,
Down — уменьшить на 1 показатель стоимости.
Посередине утоплена кнопка сброса (Reset).
В итоге у устройства оказалось 7 режимов отображения информации, и для поиска каждого нужно проматывать в среднем половину из них. Подсветки нет, контрастность не настраивается. Учитывая то, что для использования прибора нужно постоянно тыкать по кнопкам, плохая читаемость экрана издалека при активном использовании не является недостатком.
Далее опишу режимы дисплея. Устройство измеряет все параметры непрерывно, режимы переключают только отображаемую информацию. Листаются они кнопкой Function. Оригинальная инструкция написана для какого-то схожего устройства, это видно хотя бы по тому, что в начале просят вставить батарею, тогда как аккумулятор здесь уже встроен.

ИНСТРУКЦИЯ



Режим 1. Текущая мощность и стоимость
Мощность показывается в ваттах с точностью до десятых до 1000 Вт и до единицы после 1000. Стоимость показывается, если заранее установлена стоимость кВт*ч. Для заявленной точности 3% такая точность отображения избыточна.

Режим 2. Суммарная мощность (кВт*ч)

Функция электросчетчика. Может быть удобно воткнуть устройство на недельку между интересующим устройством и розеткой, после чего сделать примерные расчеты в деньгах.

Режим 3. Напряжение и частота

Также здесь отображается частота сети. Для теста подключился к выходу ИБП, отключил его от сети и получил те же 50 Гц ровно.

Режим 4. Ток и коэффициент мощности

Измеритель переменного тока, амперметр. Прибор не показывает значения выше ~16 ампер.

Режим 5. Минимальная мощность

Минимальное значение мощности за период измерения.

Режим 6. Максимальная мощность

Максимальное значение мощности за период измерения.

Режим 7. Цена

Установка стоимости электроэнергии

Для установки стоимости нужно удерживать кнопку Cost на 3 секунды. Потом нажать кнопку Function, чтобы отредактировать значение. Цена сбрасывается в ноль при сбросе устройства, что очень неудобно. Установка значений производится кнопками Up и Down, и это единственное их предназначение, ни в каких других режимах они не работают, разве что могут включить устройство после автоматического отключения.

Замерил потребление энергии от утюга мощностью 1200 вт. получил следующие результаты:


Накопительный водонагреватель Oasis:

Разборка устройства


ВЫВОД

Простой и удобный в обращении прибор для измерения мощности электросети.
В минусы запишу плохие углы обзора дисплея и отсутствие подсветки.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Ваттметр – это… Что такое Ваттметр?

        прибор для измерения мощности электрического тока в ваттах. Наиболее распространены электродинамические В. (см. Электродинамический прибор), механизм которых (рис.) состоит из неподвижной катушки 1, включенной последовательно с нагрузкой Н (цепь тока), и подвижной катушки 2, включенной через большое добавочное сопротивление R параллельно нагрузке (цепь напряжения). Работа В. такого типа основана на взаимодействии магнитных полей подвижной и неподвижной катушек при прохождении по ним электрического тока.

При этом вращающий момент, вызывающий отклонение подвижной части прибора и соединённой с ней стрелки (указателя), при постоянном токе пропорционален произведению силы тока на напряжение, а при переменном токе — также косинусу угла сдвига фаз между током и напряжением. Применяются также ферродинамические В., реже индукционные, термоэлектрические и электростатические.
         Промышленность СССР выпускает переносные (лабораторные) электродинамические В. классов точности 0,2 и 0,5, предназначенные для измерений в цепях постоянного и переменного (с частотой до 5 кгц) токов. Измерение мощности при частоте переменного тока свыше 5 кгц осуществляют термоэлектрические В. (см. Термоэлектрический прибор). Для измерения мощности в энергетических установках применяют щитовые (стационарные) В. обычно ферродинамические и реже индукционные.
         Мощность в трёхфазных цепях измеряют трёхфазными В., которые представляют собой конструктивное объединение трёх (двух) механизмов однофазных В. Подвижные катушки трёхфазных В. укрепляют на общей оси, чем достигается суммирование создаваемых ими вращающих моментов. В цепи высокого напряжения В. включают через измерительные трансформаторы (См. Измерительный трансформатор) (тока и напряжения).

         Лит.: Шкурин Г. П., Справочник по электроизмерительным и радиоизмерительным приборам, 3 изд., т. 1, М., 1960.

         Н. Г. Вострокнутов



        Схема устройства и включения электродинамического ваттметра.

dic.academic.ru

Ваттметр цифровой бытовой

Благодаря широкому внедрению современных высокотехнологичных приборов в нашу жизнь, для того чтобы наглядно увидеть, сколько же электроэнергии потребляет ваш холодильник или другая техника, уже не нужно приглашать домой профессионального электрика, или проводить долгие расчеты в наблюдении за электросчетчиком. Все эти задачи с легкостью решает бытовой ваттметр. Можно смело сказать, что это миниатюрный прибор учета, токоизмерительные клещи и вольтметр в одном корпусе.

По внешнему виду он похож на переходник для розетки. На внешней поверхности имеется цифровой дисплей и несколько кнопок управления.

Параметры измерения

Ваттметр бытовой замеряет и показывает на своем дисплее основные параметры потребления оборудования, подключаемого через него:

  • напряжение
  • мощность
  • силу тока
  • коэффициент мощности
  • продолжительность работы оборудования подключенного через прибор
  • общее кол-во киловатт, израсходованное за это время
  • если задан тариф, то ваттметр даже покажет сколько денег вы должны будете заплатить за пользование тем или иным оборудованием

Существуют и другие параметры, все зависит от марки прибора и завода изготовителя. Некоторые модели фиксируют и запоминают пиковую нагрузку. Другие издают звуковой сигнал при превышении максимальной мощности.

Все настройки и регулировки производятся с помощью функциональных кнопок, расположенных на лицевой стороне прибора. Смена измеряемых величин (ток, напряжение, мощность) также производятся кнопками.

Работа устройства

В использовании ваттметр бытовой очень прост.

  1. втыкаете прибор в розетку
  2. в сам прибор включается вилка того оборудования, параметры которого будут замеряться
  3. на цифровом табло начинают автоматически показываться данные
  4. для настройки параметров отображения можете воспользоваться видеоинструкцией приведенной ниже

Характеристики ваттметра бытового

  • номинальная подключаемая мощность – 3,6квт
  • максимальный ток – 16А
  • рабочее напряжение от 190 до 270В
  • погрешность измерения – 1%

В некоторых ваттметрах используются батарейки или аккумуляторы. Это необходимо для сохранения данных замеров и параметров настройки между периодами, когда прибор не используется и не подключен к сети.

Достоинства, которыми обладают ваттметры бытовые

  • в отличии от счетчика, измеряет параметры конкретного отдельного прибора, включенного в розетку
  • простота схемы подключения, не требует переходников или специальных инструментов
  • многообразие измеряемых параметров

Недостатков у аппарата немного

  • максимально подключаемая нагрузка не более 3,6квт
  • температура эксплуатации от нуля до 50 градусов цельсия. То есть установить ваттметр бытовой зимой, где-нибудь в не отапливаемом помещении не получится.

В общем можно сделать вывод, что данный прибор является отличным бытовым инструментом для замеров параметров электросети. Цена его совсем не высока и разобраться в его настройках может любой рядовой пользователь. Узнать текущую цену и заказать с доставкой на дом данный ваттметр можно здесь или здесь.

Статьи по теме

domikelectrica.ru

Ватт-метр. Кому он нафик нужен? Еще одно разоблачение для любителей похалявить

Цена: $5.6
Перейти в магазин

Здравствуйте, друзья! Продолжаем тему измерительных приборов и разоблачения недобросовестных производителей.На этот раз я расскажу о приборе, который пригодится тем, кто… Короче, сейчас сами все поймете. Уже по первой фразе Вы догадались, что обзор будет максимально честным и справедливым. Итак, погнали!

Вот этого красавчика зовут Ватт-метр. Точнее, это 4 в 1 — он измеряет напряжение, показывает потребляемый ток, потом пересчитывает все это в Ватты, а в качестве бонуса еще и является счетчиком электроэнергии.

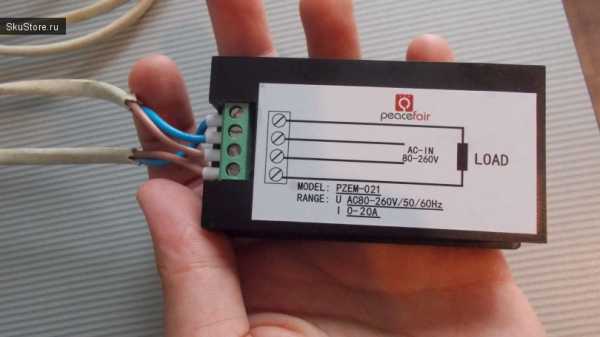

И сразу же еще со старта я хотел бы рассказать о том, как его правильно подключить. Схема, конечно, на нем самом, но лучше все-таки 1 раз увидеть вживую.

Обратите внимание — вход переменки осуществляется во 2 и 3 клеммы, а выход на «продолжение» — в 1 и 4 клеммы. Т.е. если без перехлестов, то выглядеть схема будет вот так:

Теперь давайте разбираться как эта штуковина работает. Вы уже догадались, что я этот приборчик уже встроил в удлинитель. Итак, дадим жару!

Обратите внимание — он уже показывает ток в 0,01А и мощность в 2Вт, хотя к удлинителю ничего не подключено. Странно, да? Но ОК, будем считать это «статистической погрешностью».

И сразу же переходим к тестам на точность. К счастью, у меня есть прибор, который вполне можно использовать в качестве контрольного — мультиметр Uni-T UT136A, я на него уже писал обзор. Уже чувствуете запах палёного?

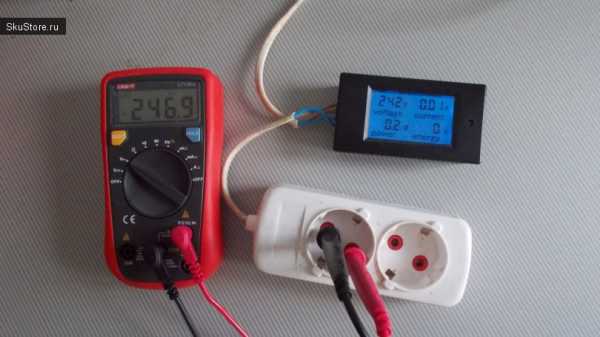

Давайте воткнем щупы в розетку и посмотрим какая будет разница в напряге.

242В на ватт-метре и 249В на мультиметре. Разница 2%. Не критично, но факт остается фактом — ваттметр занижает фактическое напряжение.

Теперь проверим точность амперметра. Для этого нам потребуется какой-нибудь достаточно мощный приборчик. И у меня такой есть — трехрежимный теплоdентилятор Polaris мощностью целых 2кВт.

Сначала мы запустим режим без нагрева, затем режим легкого нагрева, а потом максимального нагрева. Фотографировать я все это буду таким образом, чтоб было видно и показания ваттметра и показания мультиметра. Но сначала надо переподключить мультиметр. Для этого отключаем один из проводов (любой) т ваттметра и разрыв цепи замыкаем щупами. Т.е. схема должна быть вот такая.

А вот теперь погнали!

Режим обычной вентиляции:

Вот так сюрприз! Ваттметр завысил ток до 150mA, в то время как реальный ток около 120mA. А может мультиметр врет? Давайте переподключим щупы и переведем его в более точный режим — из режима до 10А в режим до 400mA.

А ведь ничего не изменилось — было 120, теперь 122, т.е. то же самое. Значит мультиметр не врет. Может на более мощном токе все изменится?

Разница в 50mA, т.е. погрешность примерно 10Вт. Только теперь наоборот — Ваттметр занижает показатели.

Третий режим — самый мощный.

Да, я не спорю, тепловентилятор при любом раскладе до 2кВт не дотягивает, но посмотрите насколько разнятся показания приборов! Разница составила целых 120mA, т.е. примерно 25Вт. При таких «объемах» не критично, но факт остается фактом — ваттметр супер-точностью не блещет.

Может на чем-то более легком повезет? Например, технический фен, на который я тоже писал обзор.

И снова чуда не произошло — снова ваттметр чуть-чуть занизил ток. Кстати, еще одно доказательство того, что реальная мощность фена завышена. Мы уже знаем, что по заявке этот фен должен хавать 300Вт при напряжении 230В. Однако, даже если верить заниженным показаниям Ватт метра, в сети сейчас 240В (а на деле — почти все 250) и потребляемый ток 1,2А, но все равно до 300Вт он не дотягивает.

Ну и последнее — проверим его до кучи на очен малом токе — на светодиодной лампочке.

Лампочку я взял для теста хорошую, с качественным драйвером.

Итак, смотрим.

А вот это уже реально сюрприз — 80mA на ваттметре и 120mA на мультиметре. А? Ничего себе разница?

Итак, что мы выяснили? Мы выяснили, что ваттметр работает по абсолютно временами непонятной логике. Иногда он завышает показания, а иногда занижает. Тем не менее, я нисколько не жалею о данном приобретении, поскольку:

1) он достался мне бесплатно (посылка опоздала на 2 месяца)

2) если я вижу, что китайчик меня обманывает, то я теперь буду делать замеры на обоих приборах и предоставлять китайцу фотографии с того прибора, который показывает бОльшую разницу.

Например, как в случае вот с такой лампочкой.

Лампочка заявлена как 3 Вт, тёплый свет/ Светит… Не сказал бы, чтоб ярко, но для 3 Вт неплохо. Мерцания у лампочки не наблюдается. Однако, замер показал…

80 (!!!) mA на мультиметре и 20 (!!!) mA на ваттметре. Как это понимать? Как такое возможно? Чему верить? Не знаю как Вы, а я больше поверю мультиметру. А это значит, что я могу открыть спор с китайчиком и сбить цену на эту лампочку. Но это уже совсем другая история.

Анонс. Друзья, я решил теперь анонсировать свои дальнейшие обзоры. Т.е. отныне в конце каждого обзора я буду выкладывать фотографию приобретенного товара, на который в скором времени будет написан обзор. Например, в ближайшие несколько дней мной будет опубликован обзор вот этих замечательных многофункциональных пресс-клещей Knipex.

Жизненная мудрость. Запомните: если девушка говорит «я знаю себе цену» — значит она продается.

skustore.ru

Сравнительный анализ двух Ваттметров

www.eachbuyer.com/energy-cost-meter-electric-meter-energy-cost-meter-16a-with-lcd-screen-eu-p31364.html
www.eachbuyer.com/energy-power-watt-voltage-volt-meter-monitor-analyzer-p5863.html
Обзоры про подобные девайсы уже были.
mysku.ru/blog/china-stores/28924.html
mysku.ru/blog/ebay/10136.html
mysku.ru/blog/ebay/26326.html
mysku.ru/blog/aliexpress/11717.html
Я не первый. В своём обзоре сравню два Ваттметра. Посмотрим все их плюсы и минусы. Как точно показывают, тоже сравним.

Вот такими они выглядят на странице магазина.


А вот так выглядят в жизни. Размеры отличаются.


Оба девайса прибыли хорошо упакованными.


Здесь претензий нет. Всё пришло в цельности и сохранности. Всё работает. У каждого внутри инструкция на английском.

Все характеристики написаны на корпусе. На странице магазина написано гораздо меньше.


Для лучшего понимания буду называть маленький девайс первым (он слева). А тот, что справа — вторым (он побольше). Все фотки тоже буду располагать по порядку: слева направо сверху вниз (сначала первый, затем второй). Иначе запутаемся.


Вот, что написано на странице магазина. Про второй девайс вообще ничего. Поэтому изучим, что написано на самих приборах (снимок чуть выше). Пишу только то, что реально нужно (лично мне).

1 Прибор

-Входное напряжение: 90V — 280V 50/60Гц

-Измеряемая мощность: 1 — 3000W

-Пиковый ток: 15А

-Точность измерений: 1%

-Кол-во потреблённой эл. энергии: 0,0001-999,9кВт*ч

2 Прибор

— Рабочее напряжение: 230 В 50 Гц

-Максимальный ток: 16А

-Диапазон напряжений: 230V-250V

-Отображаемая мощность: 0-3600Вт

-Кол-во потреблённой эл. энергии: 0-9999кВт*ч

Как видно из характеристик по рабочему напряжению первый прибор выигрывает за явным преимуществом. На самом деле всё с точностью до наоборот. Вы это увидите чуть ниже. В действительности второй (тот, что побольше) прибор суперточно измеряет напряжение в пределах 180-260В. Другое напряжение мне и не нужно. Рабочие токи до 15А и 16А. Розетки и вилки собраны по одному и тому же принципу. Выдержат и 20А если сравнивать с теми вилками и розетками, что продаются в наших магазинах с пометкой 16А.

А теперь посмотрим, что внутри. Бывает очень важно. Начнём с первого (маленького).


Узел питания на основе балласта на конденсаторе (жёлтый). Как я понял, здесь схемотехника стандартная для подобных Ваттметров. Замеры тока снимаются с токового трансформатора. Выдержит любые токи, которые могут быть ограничены только конструкцией вилки и розетки девайса. А вот точность должна быть похуже, чем у шунта. Хотя, если приглядеться, токовый трансформатор довольно плотно находит на сетевой проводник. Головная микросхема не клякса, как часто бывает. Она подороже будет. Но и надёжность у неё повыше. Все кляксы очень боятся падений. Здесь могу поставить плюс.


Второй девайс разделён на две платы. В качестве измерителя тока шунт. Но шунт достаточно мощный. Подобный стоит в известных мультиметрах М890.


На второй плате клякса. Обратите внимание, что у этой модификации Ваттметра МС памяти расположена на другой плате. Чтобы до неё добраться не требуется откручивать дисплейную плату. У предыдущих модификаций МС памяти располагалась рядом с кляксой.

Дисплей у второго девайса присоединён к плате при помощи небезызвестных резиночек. Не есть хорошо. При низких температурах использовать не рекомендую. Разбирать часто тоже. Есть у них нехорошее свойство. Все его хорошо знают.


У первого прибора дела в этом плане обстоят ещё хуже. Индикатор подсоединён к плате при помощи полиэтиленового шлейфа. Он вообще не ремонтопригоден (в случай чего). Когда всё собирал обратно, не единожды выругался в адрес китайских товарищей. Запишу первый большой минус этому девайсу. Лучше не разбирайте (честное слово).

Корпуса обоих приборов изготовлены из пластмассы. Выполнены аккуратно, все прилегает достаточно плотно. От первого (маленького) исходит запах синтетики. Пришёл в полиэтиленовом пакетике с замком. Может не успел выветриться, не знаю.

Диапазон рабочих напряжений заявлен производителем: 90-280В у первого и 230-250В у второго. Схемотехника узла питания у них похожая. Поэтому оба смогут работать в нужном для нас диапазоне. Особо не переживайте. Хотя у самогО были большие сомнения по этому поводу. Определение правильности измерения этими приборами электрических параметров начну как раз с напряжения.

Вот так постепенно дошли до определения точностных характеристик приборов.

Для этого использую всё те же две переносные установки:

-Энергоформа 3.3 позволяет задавать переменное напряжение и ток с различными углами между ними (любой угол от -179 до 180 градусов/любая ёмкостная или индуктивная нагрузка). Энергоформа 3.3 не является образцовым прибором. Для контроля за выдаваемыми электрическими параметрами служит другой прибор.

-Энергомонитор 3.3 в качестве образцового счётчика. Позволяет измерять Мощность как Активную так и Реактивную, Ток, Напряжение, Коэффициент мощности, углы непосредственно в градусах…



Точность показаний подобных Ваттметров складывается из трёх составляющих:

1. Точность измерений Напряжения.

2. Точность измерений силы Тока.

3. Точность определения Коэффициента мощности.

Попробуйте мне возразить. Вот их и сравним.

Что такое ток и напряжение все знают ещё со школы. А вот то, что мощность бывает Полная, Активная и Реактивная не все знают. Сам не знал, пока не пришлось столкнуться по работе. В школе этому уделяется мало внимания.

S=I*U -Полная мощность.

Для подсчёта Активной мощности, необходимо учитывать ещё одну величину:

P= I*U*cosφ –Активная мощность,

где cosφ – коэффициент мощности, а φ – угол между током и напряжением.

Реактивная мощность нас не интересует в принципе. Ни один из девайсов её не отражает.

Смотрим, как измеряют напряжение. На оба девайса подавал образцовые напряжения с дискретностью 10В.


180В-190В-200В-210В-220В-230В-240В-260В

Последняя цифра «перебегает». На фото присутствуют усреднённые значения. Первый прибор завышает показания в среднем на один Вольт. С учётом заявленной точности в погрешность вкладывается, показывает точнее допустимого минимум в два раза. Но один вольт для многих кажется слишком большой погрешностью. Если сравнивать с распространёнными приборами типа М890, М830 (эти могут врать на 4В и будут в классе) и похожих серий, прибор показывает очень неплохо. Смотрим следующий девайс.


180В-190В-200В-210В-220В-230В-240В-250В

Здесь показания просто идеальные. По-другому просто назвать не могу. Я удивлён.

Девайс неплохо настроен на заводе. Погрешность в пределах последнего знака (0,1В!).

Переходим к измерения силы тока. Первый прибор её не измеряет. Точнее, на дисплей показания не выводит. Появился второй большой минус у тестируемого прибора. Второй измеряет. Смотрим показания. Как и в первом случае подавал дискретные образцовые величины, но теперь Тока.

Погрешность около 3% от измеряемой величины (завышает). Но производителем точность измерения не заявлена. Формально претензий предъявлять нет повода.

Пришло время смотреть, как измеряет мощность. Это именно то, ради чего их покупают. Информация очень нудная и требует очень внимательного прочтения. Для тех, кто не отличается скурпулёзностью в мыслях и действиях, можете пропустить вплоть до Вывода.

Для удобства восприятия все фотки объединил в один файл.

Посмотрим как эти приборы измеряют полностью активную нагрузку.



Напряжение 221,00В. Мощность 219,85Вт. Это на образцовом.

А вот что показывает маленький приборчик.

Напряжение 222,2В. Мощность 221,5Вт.

Погрешность измерения мощности меньше процента от измеряемой величины.

А это второй девайс. Погрешность определения мощности около 3% от измеряемой величины (завышает).

225,6Вт против 218,95Вт на образцовке.

Изменим условия. Создадим индуктивную нагрузку с углом между напряжением и током около 45 градусов.


Погрешность определения мощности менее 2% от измеряемой величины(завышает).

166,4Вт против 163,14Вт на образцовке. Поверьте, это очень неплохой результат с такими углами. Коэффициент мощности прибор не показывает. Но, судя по результату, определяет его правильно. Измерения с Ёмкостной нагрузкой на токе 1А я банально забыл сделать. Слишком много было измерений. Уж извините.

Смотрим, что показывает другой девайс. Для начала создадим индуктивную нагрузку с углом между напряжением и током около 45 градусов.

Погрешность определения мощности всё те же 3 % от измеряемой величины.

163,6Вт против 158,5Вт на образцовке.

Коэффициент мощности прибор показывает правильно.

Проведём измерения с Ёмкостной нагрузкой. Угол около 45 градусов.


Погрешность определения мощности всё те же 3 % от измеряемой величины.

155,4Вт против 151,01Вт на образцовке.

Коэффициент мощности прибор показывает правильно. Что на ёмкостной, что на индуктивной, что на полностью активной нагрузке.

Увеличиваю ток до 5А. Для начала опять чисто активная нагрузка.


Погрешность определения мощности менее 1% от измеряемой величины. Это на полностью активной нагрузке.

1112Вт против 1104,1Вт на образцовке.



Никаких изменений и в измерениях другим прибором. Погрешность определения мощности всё те же 3% от измеряемой величины.

1135Вт против 1100,2Вт на образцовке. Это при полностью активном потреблении.

Изменяю углы. Даю около 45 градусов индуктивной нагрузки (соотношение активной и реактивной мощностей приблизительно один к одному).

Погрешность определения мощности 1% от измеряемой величины.

823,4Вт против 815,86Вт на образцовке. Это очень неплохой результат с такими углами. Коэффициент мощности прибор не показывает. Но, судя по результату, и здесь определяет его правильно. Задал ёмкостную нагрузку (соотношение активной и реактивной мощностей приблизительно один к одному). На этот раз не забыл.


Погрешность определения мощности 0,3% от измеряемой величины.

747,9Вт против 745,88Вт на образцовке.

Посмотрим, что показывает второй (большой) прибор на этой нагрузке.


Погрешность определения мощности всё те же 3 % от измеряемой величины.

821,4Вт против 794,211Вт на образцовке. Коэффициент мощности измерил правильно 0,7.Это индуктивная нагрузка (соотношение активной и реактивной мощностей приблизительно один к одному).


Погрешность определения мощности всё те же 3 % от измеряемой величины.

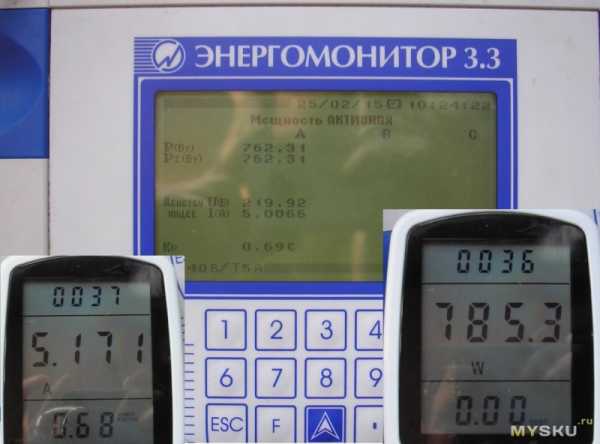

785,3Вт против 762,31Вт на образцовке. Коэффициент мощности измерил правильно 0,68.Это уже ёмкостная нагрузка (соотношение активной и реактивной мощностей приблизительно один к одному).

В принципе по результатам эксперимента можно уже делать вывод. Но, всё же, проведу ещё один. Проверю их адекватность на практически Реактивной нагрузке. Полностью Реактивная не получится. Активка всё равно с установки просачивается. Тем не менее смотрите.


Полная мощность больше 1кВА. Просочившаяся Активная составляет 49,61Вт. Измеренная девайсом 69,8Вт. Вы думаете это плохой результат? Это отличный результат! Большинство приборов на углах, близких к 90 градусам просто клинит. А этот даже ухитрился что-то показать. При чём более менее правда.

Смотрим другой прибор.


Этот показал ещё точнее. 25,7Вт против 22,1Вт на образцовке. Обратите внимание и Коэффициент мощности измерил правильно. 0.

На этом думаю эксперименты закончить. А то многие посинеют (вместе со мной) не дождавшись вывода.

Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Девайс №1 (маленький)

Минусы:


-Малый угол чтения по вертикали (хотя с боков и прямо все цифры видны хорошо).

-Не отображает измеренный ток и коэффициент мощности.

-Не отображает полную мощность.

-При измерениях последняя цифра «перебегает».

-Цифры мельче по сравнению с другим девайсом.

-Ненадёжное соединение дисплея с платой.

-Удовлетворительная точность измерения напряжения. Хотелось бОльшего.
Плюсы:

— Есть подсветка дисплея.

— Широкий заявленный диапазон рабочих напряжений (90-280В).

-Коэффициент мощности определяет правильно (хоть и не показывает). Очень важный показатель при подсчёте мощности. Но определяет чуть хуже другого девайса.

— Сделан аккуратно и добротно.
Девайс №2 (большой)

Минусы:


-Подсветки нет, и не планировалось.

-Удовлетворительная точность измерения силы тока. Хотелось бОльшего.
Плюсы:

— Высокая точность измерения напряжения (намного выше заявленной). Можно сказать идеальная.

-Коэффициент мощности определяет правильно. Очень важный показатель при подсчёте мощности. Так как этот показатель калибровке (коррекции) не поддаётся.

-Измеряет и отображает измеренные Ток, Напряжение, Коэффициент мощности и Частоту.

-Цифры крупные, читаемы практически под любым углом.

— Сделан аккуратно и добротно.

-Встроенный 3.6 В NI-MH аккумулятор позволяет хранить настраиваемые параметры (функция скорей никчёмная, чем полезная).

-Имеет возможность изменения калибровочных коэффициентов при помощи программатора. Это перекрывает ВСЕ минусы, относящиеся к этому девайсу.

Как калибровать, очень подробно рассмотрено вот в этом обзоре, комментарии тоже читайте.
mysku.ru/blog/china-stores/28924.html

Кто не имеет программатора можно подогнать показания Тока, подпаивая параллельно шунту сопротивления (в случае если завышает показания, как у моего). Я же буду мучить программатор.

Кажись всё. Если что забыл, поправьте. Оба девайса умеют неплохо измерять мощность. На поверку первый прибор оказался чуть точнее. Точность 1% от измеряемой величины при активной нагрузке и около 2% при смЕшанной на токах менее 1А. У второго и там и там около 3%. И эти 3% выплыли из-за погрешности определения силы тока. Зато у него есть несомненное преимущество. Он обучаем. Его можно подогнать. При чём, можно подогнать до такой точности, которая многим приборам и не снилась. Но это уже другая история. Лично моё мнение, я бы выбрал второй приборчик.

И ещё кое-что в конце.

Я рассказал про те приборы, которые держу в руках. Приборы имеет насыщенный функционал. Я изучил только те функции приборов, которые интересны мне. Приборы могут отображать ещё кучу бестолковости, которая в жизни мало пригодится. Про никчёмные функции писать ничего не буду. Уж извините. Ну а если где ошибся, поправьте.

Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я лишь могу гарантировать правдивость своих измерений. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.

Эти приборы для тестирования предоставлены магазином EachBuyer.

Теперь всё.

Удачи всем!

mysku.ru
