Заземление на винтовые сваи фундамента в частном каркасном доме

При выборе надежного фундамента многие застройщики предпочитают останавливаться на свайных вариантах. Подобные каркасы устойчивы к высоким нагрузкам, почвенным оседаниям и химическим воздействиям. Но можно ли организовать заземление на винтовых сваях фундамента? Или для организации токоотвода у объекта на сваях потребуются дополнительные вложения сил и средств? Ответ на эти вопросы отражен в Правилах устройства электроустановок, регламентирующих стандарты организации токоотводов.

Заземление на свайный фундамент: плюсы и минусы

Правила устройства электроустановок не запрещают организацию контура заземления на сваях, но с несколькими оговорками.

Важным условием использования свай фундамента в контуре заземления является отсутствие на металлических стержнях покрытия на основе полиуретановых смол. Как правило, ими повсеместно обрабатывают сваи для защиты от самопроизвольного разрушения под действием внешней среды. Но, в то же время, полиуретановые смолы обладают низкой электрической проводимость. Контур, возведенный на сваях, обработанных такими веществами, не будет работать. Повысить износостойкость штырей фундамента без ущерба для проводимости можно с помощью специальных токопроводящих красок. Бытует мнение, что для этих целей подойдут и классические лакокрасочные материалы. Но, на самом деле, это не так. Дешевые краски из масс-маркета осыпятся на этапе вбивания свай в землю.

Обобщая опыт специалистов, можно выделить ряд плюсов в обустройстве каркаса для заземления на сваях:

• Экономия. Создание токоотвода на основе свайного фундамента значительно удешевляет строительные работы;
• Качество заземления. Сочетание фундамента и контура обеспечивает увеличение рассеивания, а значит, улучшает показатели заземляемости;
• Надежность опор. Возведение контура на сваях благотворно сказывается и на прочности самого фундамента. Дело в том, что в случае совмещения специалисты рекомендуют выбирать штыри с небольшим утолщением, что повышает устойчивость фундамента, а значит, и строения в целом.

Помимо плюсов, у обустройства в каркасном доме заземления на винтовых сваях есть и свои минусы. Специалисты выделяют два существенных недостатка, которые стоит принять во внимание во время обустройства контура заземления на свайных подпорах:

• Близлежащие объекты. Оборудовать контур заземления на сваях не рекомендуется в домах, расположенных у вышек сотовой связи, железнодорожных объектов или электростанций. Дело в том, что эти объекты являются источниками значительной утечки электроэнергии в грунт, что негативно сказывается на сроке службы свайных опор. Дополнительная электризация в виде «накинутого» контура лишь усилит износ опор;
• Сварные швы. В случае, если планируется объединить воедино свайный фундамент и контур заземления, рекомендуется максимально снизить количество сварочных швов. Дело в том, что в сочетании с токовой нагрузкой, сварочные швы становятся «слабыми местами» конструкции. Они, в первую очередь, подвергаются коррозийным разрушениям.

Выбор свай для обустройства заземления

При строительстве домов с заземлением на сваях рекомендуется использовать оцинкованные штыри. На рынке стройматериалов представлены варианты как холодной, так и горячей оцинковки. Рассмотрим оба варианта в плоскости пригодности для обустройства контура заземления:

• Сваи холодной оцинковки. Данный метод обработки обладает достаточными свойствами проводимости для создания контура заземления. Но, в плане износостойкости, потребует дополнительной антикоррозийной обработки токопроводящим покрытием. Специалисты отмечают, что если не усилить износостойкие свойства штырей с холодной обработкой, то разрушение структуры начнется уже на этапе вбивания их в землю;
• Сваи горячей оцинковки. Данный метод подразумевает буквально «впечатывание» защитного слоя на внешние и внутренние полости штыря под воздействием высоких температур. Сваи, обработанные подобным способом, обладают высокими показателями износостойкости. Токопроводящие свойства, при этом, не ухудшаются. Единственный минус свай горячей оцинковки — высокая стоимость конечного продукта.

Для заземления дома на винтовых сваях специалисты рекомендуют использовать штыри, обработанные по технологии горячей оцинковки. Это обеспечит не только нормативный уровень заземления, но и увеличит износостойкость конструкции. Кроме того, выбирать этот вид свай рекомендуют и в случае, если планируется строительство домовладения в несколько этажей.

Монтаж свайного основания с заземлением

Как и любая система токоотведения для домовладений, заземление в частном доме на сваях предполагает полностью закрытый контур. Как правило, выполняется он в форме равностороннего треугольника, состоящего из свайных опор, металлических пластин и электродов.

Этапы монтажа контура заземления на винтовых сваях

Согласно Правилам устройства электроустановок, регулирующих процесс создания и введения в эксплуатацию токоприемников, обустройство контуров заземления на сваях домов проходит в несколько основополагающих этапов:

1. Выбор местности. Перед тем, как вбивать винтовые сваи и приступать к созданию контура, необходимо определить уровень промерзания почвы. От этого напрямую зависит глубина свайных траншей. Для средней полосы европейской части страны подходят штыри до 57 миллиметров в диаметре. Какая толщина обладает оптимальными морозоустойчивыми и токопроводящими свойствами. Площадку под контур заземления необходимо «вынести» не менее, чем на метр от планируемого фундамента.
2. Разметка. Устанавливать сваи рекомендуется в строгом соответствии правилам равностороннего треугольника. Для удобства и минимизации погрешности можно провести предварительную разметку и ответить места для свай колышками, между которыми необходимо выкопать траншею не менее 50 сантиметров в глубину. Еще одна траншея потребуется для соединения домовладения и контура. Копать ее рекомендуют от ближайшего угла «токоотводного треугольника».
3. Сборка конструкции. Сделанная на подготовительном этапе разметка поможет быстро собрать контур заземления. Для удешевления процесса, закрепить штыри и металлическую ленту можно сваркой. Но специалисты рекомендуют использовать болту. Это увеличит износостойкость конструкции и защитит ее от коррозии. Если же избежать сварки не удалось, после остывания конструкции ее рекомендуют обработать антикоррозийным составом.

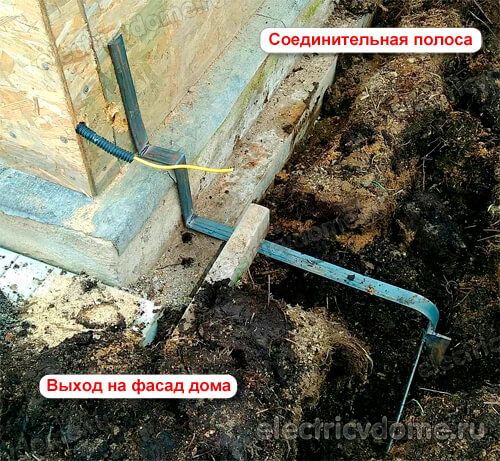

4. Соединение контура и строения. Завершающий этап создания системы токоотведения у частного дома  – соединение контура и распределительного щита с помощью проводника. Соединитель, как правило, медный, прокладывается в предварительно вырытую траншею. Закрепляют систему с шиной заземления с помощью гайки и болта, заранее приваренного к контуру заземления.

Организация заземления на сваю фундамента – процесс, требующий «хирургической» точности. Обустроить контур в кратчайшие сроки помогут специалисты компании «Мегаватт». Многолетний опыт позволит быстро определиться с планом работ, исходя из особенностей местности и планировки строения. Кроме того, правильное обустройство контура заземления позволит значительно сэкономить на штрафах, которые грозят домовладельцу в случае выявления нарушений во время инспекции надзорных органов.

Как сделать свайный фундамент своими руками

Компания «Свайное дело» занимается производством винтовых свай и установкой свайно- винтовых фундаментов, которые служат надежной основой для различных малоэтажных гражданских построек. У нас вы можете приобрести по выгодным ценам винтовые сваи различных диаметров. Их установку многие заказчики пытаются выполнить самостоятельно. Данная статья рассказывает о том, как сделать свайный фундамент своими руками.

Основанные на винтовых сваях фундаменты имеют ряд объективных преимуществ перед своими аналогами:

• Доступная цена. Винтовые сваи стоят дешевле, чем бетонное или ленточное основание. Не требуется производить сложные подготовительные земельные работы, монтировать опалубку, использовать тяжелую спецтехнику;
• Такой фундамент подходит практически для любого типа грунта. Он без проблем устанавливается в болотистую или сильно обводненную почву, используется в условиях вечной мерзлоты, на участках с перепадами высот, с плотной застройкой и т. д.

Обратите внимание, что заземление не является частью фундамента. Оно считается отдельной конструкцией. Винтовые сваи для контура заземления нельзя обрабатывать защитными покрытиями, не проводящими ток.

Единственный недостаток свайных фундаментов в том, что они не дают возможности обустроить подвальный этаж.

Специалисты рекомендуют производить монтаж винтовых свай именно вручную, так как в таком случае его проще контролировать.

Для того, чтобы понять сколько времени займут запланированные работы, достаточно измерить шаг лопасти винта. При каждом производимом обороте винтовая свая будет погружаться на эту глубину, что позволит вычислить время цикла. Кроме того, на предварительном этапе требуется рассчитать:

• Несущую способность пласта на глубину погружения лопасти сваи. На основе данного параметра выполняются вычисления несущей способности сваи;
• Расстояние между сваями на прямых участках, расположение опор в местах примыкания стен и под отдельными конструкциями(например, под крыльцом или печью).

В большинстве случаев пробное вкручивание может заменить дорогостоящие геологические изыскания. Она позволяет определить уровень промерзания грунта на участке, изучить состав грунта и примерно выяснить уровень грунтовых вод.

Основные характеристики свай всегда указываются производителями. Размеры и диаметр подбираются в зависимости от того, какую конструкцию планируется возвести. Например, под пирс или причал подойдут винтовые сваи диаметром 89 или 108 мм с толщиной стенки от 3 до 4 мм.

Для вычисления необходимого количества винтовых свай в каждом конкретном случае необходимо сложить эксплуатационную, ветровую, конструкционную снеговую нагрузку, a затем разделить результат на несущую способность одной сваи

Разметка

Отсутствие необходимости производить подготовительные земляные работы делает разметку пятна застройки значительно проще. Нужно лишь вынести на местность оси перегородок, стен и дополнительного тяжелого оборудования если оно используется. С этой целью по углам дома устанавливаются колышки, по ним натягиваются шнуры. Иногда используют конструкцию из двух кольев со специальной горизонтальной перемычкой.

Особенности погружения сваи

Вне зависимости от различных индивидуальных факторов необходимо проделать в грунте направляющие приямки. Их наличие позволяет повысить точность позиционирования опор и облегчает их заход в почву. Диаметр лунки должен быть немного меньше размера лопасти винтовой сваи.

В каждой свае есть технологическое отверстие. В него продевают лом, на который надеты трубчатые рычаги. Затем два человека должны перемещать их по кругу, производя вкручивание. Необходимо, чтобы кто-то третий отслеживал вертикальность вхождения опор. Если на данном этапе допустить отклонение от оси, то в будущем они могут стать причиной обрушение возводимой постройки.

Выравнивание свай по горизонтали

Установленные в грунт винтовые сваи необходимо выровнять по одной высоте. Для разметки используют нивелир или специальный уровень. Непосредственно обрезка осуществляется с помощью болгарки. В большинстве случаев к верхней части свай необходимо приварить металлические оголовки. Они бывают трех видов:

• Квадратные. Представляют собой пластину размером 10 на 10 или 30 на 30, приваренным к свае;
• Усиленные. По размеру аналогичны предыдущему варианту, но пластина приварена к трубе и имеет 4 ребра жесткости;
• U-образный
  . Внутренний размер между полками составляет 17 см. Такие оголовки используются для укладки бруса, размером 15 на 15.

Оголовок надевают на тело сваи и крепят к нему болтами или с помощью сварки. В пластине имеются отверстия, позволяющие зафиксировать деревянные балки ростверка.

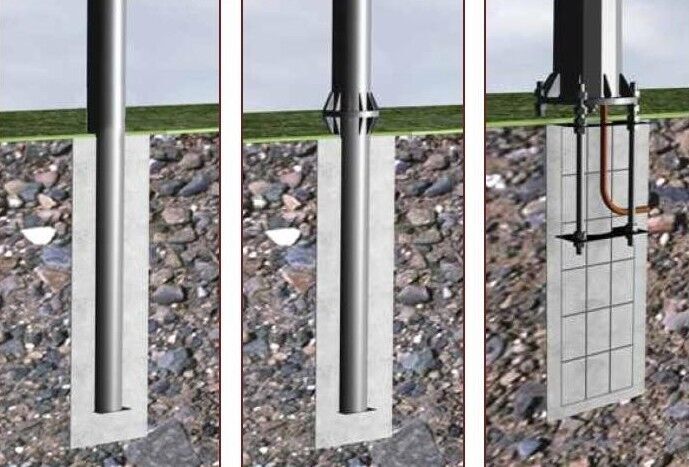

Бетонирование

Даже при самой тщательной сварке винтовые сваи покрываются влагой изнутри. В целях защиты от этого разрушительного явления выполняется бетонирование. Можно осуществить заливку классического бетона через воронку или использовать специальную смесь из цемента и песка. Второй вариант считается оптимальным в случаях, когда работы необходимо выполнить в зимний период времени.

О некоторых особенностях обвязки

Высота подошвы ростверка на прямых участках должна составлять от 50 до 70 см. Значения считаются оптимальными для расположения в забивки вентиляционных продухов. Без естественной вентиляции каркас быстро испортится. Каждый из типов ростверка имеет свои технологические особенности монтажа.

Металлическая обвязка

Монолитный ростверк наиболее сложен и стоит дороже своих аналогов. Применяется, например, при возведении коттеджей из кирпича на сложном рельефе. Сначала необходимо собрать опалубку. Нижние щиты следует надеть на трубы поддержать закрепленными на колышках перемычками. Верхние — прикрепить к днищу и соединить между собой стяжками и распорками.

Затем выполняется армирование. Необходимо связать друг с другом два пояса, сделанных из Прутков периодического сечения. Связка выполняется с помощью хомутов или горизонтальных и вертикальных перемычек.

В трубах прожигают или просверливают отверстия, в которое запускается дополнительная арматура. Она стыкуется к армопоясам с помощью вязальной проволоки.

Далее опалубку заполняют бетоном до проектного уровня и уплотняют.

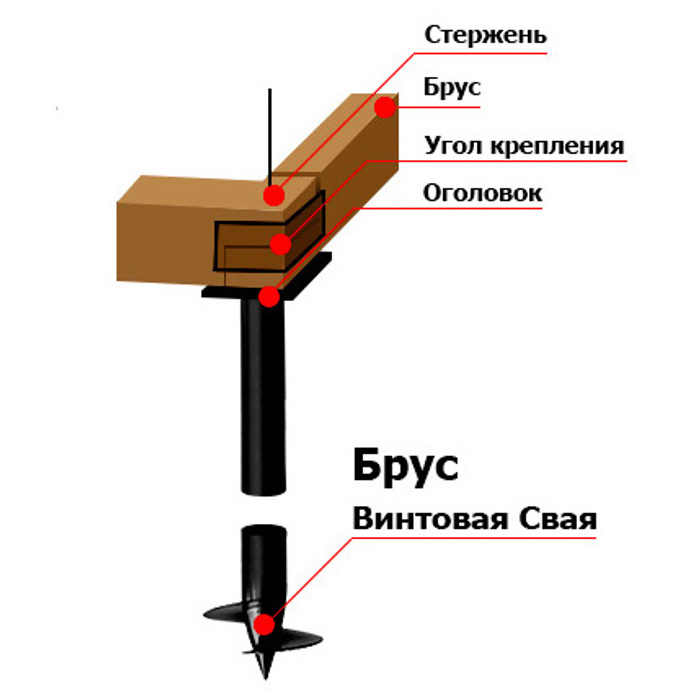

Особенности деревянной обвязки

В данном случае для обеспечения пространственной жесткости дома достаточно связать свайное поле длина медными элементами. Нижние венцы сруба представляют собой готовый ростверк.

Сначала монтируются плоские головки, которые необходимо, чтобы увеличить площадь опорной поверхности. Затем укладываются балки из бруса или бревна. Их стыкуют вполдерева и крепят к головкам гвоздями, саморезами или болтами.

Деревянный ростверк обустраивается быстрее всего, но не подходит для построек большой этажности или строений с кирпичной кладкой.

Особенности обвязки швеллером

Если высота сруба строения больше чем у стандартных этажей, то деревянный ростверк может не выдержать нагрузок. В этих случаях используется обвязка, сделанная из металлопроката. Сначала куски швеллера или двутавра укладывают полками вниз, стенкой вверх, на трубы свай. Затем производится стыковка элементов ростверка. Каждый стык обваривают двойным швом. Металлический ростверк пригоден для кирпичных зданий высотой в один этаж, но шаг свайного поля нужно уменьшить до полутора метров. В противном случае швеллер будет прогибаться под своим весом.

Несколько слов об инженерных системах зданий, основанных на винтовых сваях

Винтовые сваи незначительно выступают над поверхностью земли. По этой причине ввод коммуникации рекомендуется осуществлять на этапе монтажа. Необходимо провести:

• Водопровод, причем трубы рекомендуется утеплить полистиролом или минеральной ватой, чтобы они не примерзали;
• Канализацию. В данном случае достаточно обмотать воздушные трубы слоем базальтовой ваты. Подземные трубы рекомендуется обматывать полистирольной скорлупой;
• Для заземления дома могут использоваться сваи минимального диаметра с, погруженные в грунт на 2 м. треугольного контура. Их следует обвязать толстой проволокой или сделанными из металлической полосы шинами. Обратите внимание, что такие сваи не должны быть обработаны пропускающими ток защитными покрытиями;
• Кабель электроснабжения. Он обязательно должен иметь специальный защитный кожух.

Деревянная забирка винтовых сваи

В основанных на свайных фундаментах зданиях отсутствует полноценный цоколь. В целях защиты от продувания и от проникновения в подпол осадков используют забирку. Фальш цоколь можно изготовить несколькими способами:

• На сваи крепят оцинкованный профиль или брус, после чего решетку обшивают сайдингом, панелями или профнастилом;
• Выполняется кладка бутового из камня, глиняного или керамического кирпича.

Забирку дополняют отмосткой, отводящей поводковые и ливневые стоки. Все облицовочные материалы обязательно гидроизолируются. Для этого устанавливается обрешетка каркаса, на которой вертикально закрепляется рубероид. Далее он запускается под горизонтальную отмостку. Затем монтируется тротуарная плитка или сайдинг.

В подполе необходимо оставить продухи для естественной вентиляции. Утеплять такую конструкцию не требуется.

О сроке службы винтовых свай

Для повышения срока службы винтовых сваи их обрабатывают специальными защищающими от коррозии покрытиями. Чаще всего используется один из следующих вариантов:

• Холодное цинкование. Наименее надежный метод, так как покрытие может из-за содержащихся в земле абразивов полностью облезть уже в момент погружения;
• Горячее цинкование. Держится дольше холодного аналога, но не так долго как хотелось бы большинству владельцев;
• Порошковая краска. Может прослужить до 50 лет, но разрушается под воздействием блуждающих токов, если они имеются в грунте;
• Битумные составы. Отлично защищают от грунтовых вод. Служат до 70 лет.

Вместо заключения

Приведенные выше практические советы помогут установки свайно-винтовых фундаментов. Однако, если вы хотите быть полностью уверены в отсутствии технологических нарушений, получше обратиться к достаточно опытным и квалифицированным специалистам.
