Как ставить стропила на двухскатную крышу и правильно их закрепить

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

  1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
  2. Высота расположения конька.
    Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
  3. Из предыдущих двух параметров можно узнать длину стропил.
  4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

  1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
  2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
  3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
  4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
  5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

  • Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
  • Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
  • Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

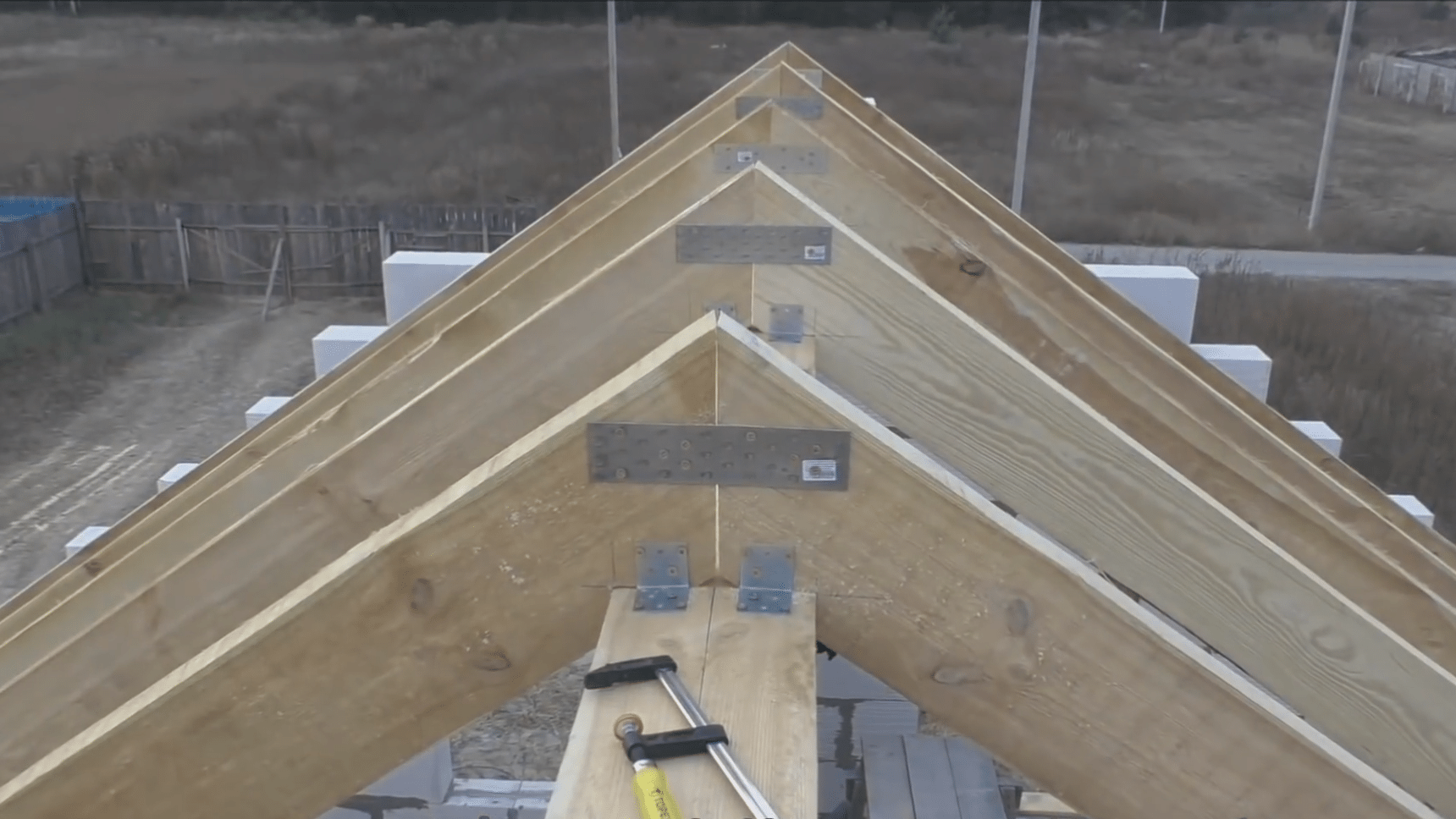

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

  • Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
  • Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
  • Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

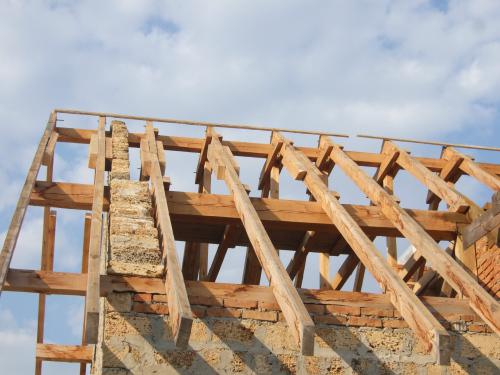

Приведем пример, как ставить стропила в случае применения наслонной системы:

  1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
  2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
  3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
  4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
  5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Видео по теме:

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Посмотрите еще статьи:

Установка стропил двухскатной крыши своими руками

Возведение крыши – один из наиболее ответственных этапов строительства. От надежности «зонтика» сверху, от его устойчивости к атмосферным осадкам и любым внешним воздействиям, напрямую зависит долговечность самого здания и уровень комфорта проживания в нем.

Установка стропил двухскатной крыши своими руками

Изо всего разнообразия конструкций крыш, двускатную можно отнести к числу наиболее популярных, просто в силу относительной простоты ее возведения. Однако, и за этой «простотой» кроется масса различных нюансов, необходимость проведения определенных расчетов и следования технологическим правилам. Тем не менее, настоящая публикация имеет главную задачу: показать, что установка стропил двухскатной крыши своими руками – задача вполне выполнимая, даже для начинающего строителя.

Давайте вместе пройдем все этапы процесса установки стропил для такой крыши, от основ предварительного проектирования до примера практического воплощения.

Общее устройство двускатной крыши

Основные понятия

Принцип устройства двускатной крыши понятен уже из названия. Ее характеризует наличие двух скатов кровли, в подавляющем числе случаев являющихся симметричными относительно линии конька. С обеих торцевых сторон расположены треугольные фронтоны.

Две симметричных стороны с равной крутизной уклона кровли – это «классическая» компоновка двускатной крыши

Именно эта схема отличается относительной простотой расчета и монтажа. Она чрезвычайно надежна (при правильном строительстве), обеспечивает равномерное распределение нагрузок на стены здания, обладая при этом отменным эксплуатационным запасом прочности. Вместе с тем, смотрится такая крыша, даже безо всяких изысков, очень симпатично, подходит для практически всех типов кровельного покрытия, а ее скатам могут придаваться любые углы крутизны (естественно, в разумных пределах).

Видимым недостатком такой крыши является наличие «глухих» зон в чердачном помещении, в нижней части скатов.

Иногда архитекторы стараются внести некоторое разнообразие в конструкцию двускатных крыш. Так, например, одним из приемов является создание подчеркнутой асимметрии скатов, причём, как по их крутизне, так и по длине от конька до карнизного свеса.

Цены на крепления для стропил

крепления для стропил

Оригинальное решение – скаты крыши различаются и по углу наклона к горизонту, и по длине

Подобный подход открывает дополнительные возможности полезного использования чердачного помещения. Правда, самостоятельно правильно спроектировать и смонтировать такую двускатную крышу для неподготовленного человека – задача из разряда практически невыполнимых, поэтому в нашей статье такая конструкция рассматриваться далее не будет.

С определённой долей условности к двускатным относят крыши с ломаными плоскостями скатов.

Ломаная форма скатов крыши обычно делается в угоду полезному использованию чердачного пространства

Впрочем, и такие конструкции имеют особенности в проектировании и проведении монтажа. Стропильные системы подобного типа заслуживают отдельного подробного рассмотрения.

Мансардная ломаная крыша – отличное решение для жилого чердака

Чтобы соорудить надежную стропильную систему такого типа, необходимо будет провести ряд расчетов, тщательно изучить последовательность проведения работ, используемые технологические приемы. Обо всем этом подробно – в специальной публикации нашего портала «Мансардная крыша своими руками».

Элементы конструкции стропильной системы двускатной крыши

Чтобы дальше можно было, как говорится, «общаться на одном языке», необходимо рассмотреть, из каких же основных деталей и узлов складывается общая конструкция двускатной крыши. Внимание на схему:

Схема строения несложной по конструкции двускатной стропильной системы

Сразу оговоримся, что данная схема, безусловно, не может отразить всего возможного разнообразия конструкций стропильных систем, но основные детали и узлы на ней показаны достаточно понятно.

1 – мауэрлат. Это доска или брус, которые жестко крепятся по верхнему торцу внешних несущих стен здания. Его предназначение – равномерное распределение нагрузки от всей системы крыши на стены дома, создание условий для надежного крепления стропильных ног в их нижней точке опоры.

2 – стропильные ноги, устанавливаемые попарно. Они становятся основными несущими деталями всей системы крыши – именно стропила задают крутизну скатов, будут основой для крепления обрешетки, кровельного покрытия, а если крыша планируется утеплённой – то еще и всего термоизоляционного «пирога».

Для изготовления стропильных ног применяются качественные доски или брус, можно использовать и кругляк. Про сечение пиломатериала, которое будет достаточным для гарантированного выдерживания всех возможных нагрузок – будет рассказано ниже.

Стропила могут заканчиваться на мауэрлате, но чаще выходят за пределы периметра стен дома, формируя карнизный свес. Впрочем, для этого могут применяться и более легкие детали – так называемые «кобылки», которыми наращивают стропильные ноги на необходимую ширину свеса.

Для формирования карнизного свеса стропила нарощены «кобылками»

3 – коньковый прогон. Это может быть брус, доска или даже составная конструкция. Прогон проходит по всей линии конька и служит для надежного соединения верхних точек парных стропильных ног, связи всех стропильных пар с целью придания общей жесткости всей конструкции крыши. В различных вариантах крыш этот прогон может жёстко опираться на стойки, либо увязываться только с узлом соединения стропильных ног.

4 – затяжки (схватки, ригели). Горизонтальные детали усиления системы, дополнительно связывающие парные стропильные ноги между собой. Может применяться несколько затяжек, расположенных на разной высоте.

5 – балки перекрытия, которые будут служить основой для монтажа пола в чердачном помещении и потолка со стороны комнаты.

6 – а эта балка одновременно выполняет роль лежня. Это брус, проходящий по всей длине крыши, который является опорой для установки дополнительных деталей усиления стропильной системы.  Лежень может устанавливаться так, как показано на рисунке (по типу балки перекрытия), либо жестко укладываться на капитальную перегородку внутри здания.

7 – стойки (бабки) – дополнительные вертикальные опоры стропильных ног, предотвращающие их прогиб под действием внешних нагрузок. Стойки вверху могут упираться в сами стропила, либо в дополнительный прогон, продольно связывающий стропильные ноги на определённой высоте.

На иллюстрации хорошо показаны дополнительные прогоны, связывающие стропильные ноги по всей длине крыши.

8 – подкосы. Нередко при большой длине стропильных ног их несущей способности недостаточно, и усиление только стойками не обеспечивает необходимую прочность. В этих случаях применяются диагональные усиливающие элементы, опирающиеся снизу на лежень, создающие дополнительную точку опоры для стропила. Количество подкосов и место их установки могут варьироваться в крышах различной степени сложности.

Некоторые различия висячей и наслонной системы двускатной крыши

Двускатные крыши можно разделить на два типа конструкций – с наслонными и висячими стропилами. Кроме того, широко применяются комбинированные системы, в которых объединены оба принципа построения. В чем же принципиальная разница?

Наслонная система стропил

Эта конструкция стропильной системы характеризуется наличием опоры на внутреннюю капитальную перегородку в здании. По верхнему торцу этой перегородки монтируется лежень, на которые опираются стоки, поддерживающие коньковый прогон. Таким образом, стропильные ноги «наслонены» на вертикальную опору, что делает всю систему максимально прочной.

Конструкция крыши с наслонными стропилами

Подобная схема является наиболее популярной из-за своей надежности и относительной простоты в исполнении. Если имеется возможность создать дополнительную точку опоры по центру, то почему бы и не воспользоваться этим? Правда, если на чердаке планируется размещение жилого помещения, то вертикальные стойки иногда могут стать помехой. Впрочем, их наличие тоже иногда «обыгрывают», используя, например, для монтажа внутренней легкой перегородки.

В зависимости от количества и размещения внутренних перегородок, конструкция наслонной стропильной системы может варьироваться. Некоторые примеры показаны на иллюстрации ниже:

Различные варианты конструкции системы с наслонными стропилами

На фрагменте «а» показан самый простой вариант, который, кстати, на небольших длинах стропил (до 5 метров) может даже не иметь показанных подкосов – достаточно ряда центральных стоек под коньковым прогоном

С увеличением ширины здания система, естественно, усложняется, и появляются дополнительные упрочняющие элементы – затяжки и подкосы (фрагмент «б»).

Фрагмент «в» наглядно демонстрирует, что внутренняя капитальная стена не обязательно должна располагаться ровно по центру, под коньком. Вполне возможен и такой вариант, как показан на иллюстрации, но с условием, что смещение лежня относительно конька не превысит одного метра.

Наконец, фрагмент «г» показывает, как может опираться система стропил в здании большого размера, но имеющим две капитальные перегородки внутри. Расстояние между такими параллельными лежнями может доходить до трети ширины здания.

Система с висячими стропилами

Графически эту схему крыши можно изобразить примерно так:

Конструкция крыши с висячими стропилами

Сразу бросается в глаза, что стропила опираются только на мауэрлат в нижней части, а затем соединяются между собой на коньке. Дополнительная опора по центру отсутствует, то есть стропильные ноги как бы «висят», что предопределяет и название такой системы. Эта особенность накладывает определенные ограничения на применение висячих стропил – обычно такая схема практикуется при расстоянии между несущими стенами, на которые закреплен мауэрлат, не более 7 метров. Устанавливаемые затяжки лишь частично снимают нагрузку с внешних стен.

На иллюстрации ниже показано несколько вариантов висячей системы. Впрочем, некоторые из них уже, скорее, могут быть отнесены к комбинированным.

Варианты системы крыши с висячими стропилами

Фрагмент «д» — висячие стропила связаны между собой стяжкой на уровне мауэрлата либо закреплены на мощной балке перекрытия, образуя с ней треугольник. Других усиливающих деталей нет. Подобная схема допустима при расстоянии между стенами до 6 метров.

Вариант «ж» — для такого же по размерам дома (до 6 метров). Затяжка (ригель) в этом случае смещена вверх, и нередко используется для подшивки потолка чердачного помещения.

Варианты «е» и «з» рассчитаны на пролёт между стенами до 9 метров. Могут применяться несколько затяжек (или верхняя затяжка в сочетании с нижней балкой перекрытия). Другой подход – установка стоек под коньковым прогоном, по аналогии с наслонной системой. Только в качестве нижней точки опоры используется не лежень на капитальной перегородке, а стойки опираются на затяжку или балку перекрытия. Назвать такой вариант чисто «висячим» — уже сложно, так как здесь – явно комбинация деталей из обеих конструкций.

В еще большей степени такое комбинирование двух схем выражено в варианте «и», который рассчитан на большие пролёты, от 9 до 14 метров. Здесь, помимо стойки-бабки, задействованы еще и диагональные подкосы. Нередко такие фермы вообще собираются на земле, а только потом поднимаются и устанавливаются на место, связываются между собой, формируя тем самым весь каркас крыши.

Итак, при подготовке к строительству двускатной крыши необходимо изучить принципы устройства той или иной системы, оценить их преимущества и недостатки, выбрать оптимальную для своих условий и составить графическую рабочую схему. Она понадобится и при приобретении необходимого материала, и для производства самих монтажных работ. Однако, составление чертежа все же должно предваряться некоторыми расчетами.

Расчет базовых параметров стропильной системы двускатной крыши

Давайте еще раз взглянем на принципиальную схему устройства двускатной крыши, чтобы выделить те параметры, которые необходимо будет рассчитать.

Схема для наглядного отображения рассчитываемых параметров двускатной крыши

Итак, в процессе расчета нам потребуется определиться со следующими величинами.

Исходные данные – это длина стороны дома по фронтонной части (выделено голубым – F), и длина дома по коньку (фиолетовый цвет – D). Предполагается, что хозяева уже заранее определились с типом кровельного покрытия – так как здесь будут определенные ограничения по крутизне скатов кровли. (угол а).

Предстоит рассчитать:

  • Высоту конька над плоскостью мауэрлата (Н – зеленый цвет), или, наоборот, определиться с углом ската, отталкиваясь от запланированной высоты конька.
  • Длину стропильной ноги (синий цвет – L), а при необходимости – и удлинение стропила для формирования карнизного свеса необходимой ширины (l).
  • Рассчитать суммарные нагрузки, выпадающие на стропильную систему, чтобы определить оптимальное сечение пиломатериала для изготовления стропил, шаг их установки (красный цвет – S) и допустимую длину пролетов между точками опоры. Все эти параметры – тесно взаимосвязаны между собой.
  • Когда на руках будут эти рассчитанные значения, уже несложно составить графическую схему, определить необходимость и оптимальное расположение элементов усиления, просчитать количество материала для их изготовления.

Цены на бензопилу

бензопила

Рассчитываем крутизну ската и высоту конька

Угол крутизны скатов может определяться хозяевами по различным критериям оценки:

  • Из чисто эстетических соображений – когда «во главу угла» становится внешний вид строения. Многим нравятся крыши с высоким коньком, но при этом нельзя забывать, что на такую кровлю резко возрастает ветровая нагрузка. Да и материалов для изготовления высокой крыши пойдет неизмеримо больше. Вместе с тем, на крутых скатах почти до нуля снижается снеговая нагрузка – не исключено, что для «снежных» регионов этот параметр оценки может стать определяющим.
  • Из соображений полезного использования чердачного помещения. При двускатной схеме крыши, чтобы добиться максимальной площади мансарды, приходится возводить скаты с очень большой крутизной, то есть с теми же последствиями, о которых сказано выше.
Наглядная демонстрация зависимости простора «жизненного пространства» в чердачном помещении от угла уклона двускатной крыши
  • Наконец, может быть и совершенно противоположный подход – из соображений экономии сделать конструкцию крыши с минимальной высотой в коньке. Но в этом случае придется ориентироваться на минимально допустимые углы уклона для конкретного типа кровельного покрытия. Уменьшать крутизну ниже рекомендованным производителем показателей – это «закладывать бомбу» в свою крышу, причем и из соображений ее прочности и долговечности, и с позиций гидроизоляционных качеств покрытия.

Рассчитать высоту конька над плоскостью перекрытия (мауэрлата) – несложно. В основе подавляющего большинства узлов любой кровельной системы лежит треугольник, который, в свою очередь, подчиняется строгим геометрическим (точнее – тригонометрическим) законам.

Итак, в нашем случае известна ширина крыши по фронтонной линии. Если крыша симметрична, то конек разместится ровно посередине, и для расчетов можно просто ширину F разделить на два (основание треугольника f = F/2). При несимметричных скатах придется спроецировать вершину конька на линию F, и промерить расстояния f1 и f2 от нее до края треугольника (до мауэрлата) с каждой из сторон. Естественно, что в таком случае и уклон скатов будет различным.

Далее –  просто пользуемся формулой:

Н = f × tg a

Чтобы не заставлять читателя искать значения тангенсов и проводить расчеты вручную, ниже размещен калькулятор, в котором уже внесены необходимые табличные величины.

Калькулятор зависимости высоты конька крыши от крутизны ската

Перейти к расчётам

Кстати, калькулятор позволит решить и прямую, и обратную задачи. Например, если необходимо отталкиваться от планируемой высоты кровли в коньке, можно, введя один раз для начала длину основания треугольника f, затем изменять угол наклона ската кровли (градация изменения в калькуляторе – в 1 градус), чтобы быстро прийти к нужному значению. Это займет буквально несколько секунд.

Рассчитываем длину стропильной ноги

Чтобы рассчитать длину стропильной ноги, которая в данном случае является гипотенузой прямоугольного треугольника (с катетами f и H), проще всего применить всем известную теорему Пифагора.

L = √ (f ²+ Н²)

Калькулятор расчета рабочей длины стропильной ноги двускатной крыши

Данный результат дал нам «рабочую» длину стропильной ноги. Если планируется еще за счет стропила сразу сформировать карнизный свес, то необходимо сделать прибавку к длине – l. По законам тригонометрии такой «довесок» будет равен:

l = K / cos a

К – панируемая ширина карнизного свеса, от стены дома до края (по горизонтали).

а – угол крутизна ската кровли.

Если даже карнизный свес будет формироваться за счет «кобылок», то расчет поможет определиться с необходимой рабочей длиной этих деталей конструкции. Расчет проще провести с помощью нашего калькулятора:

Калькулятор расчета удлинения стропильной ноги для формирования карнизного свеса.

На небольших углах уклона кровли такое удлинение будет весьма незначительно отличаться от планируемой ширины карнизного свеса. Однако, по мере роста крутизны, удлинение стропила начинает быстро увеличиваться, так что игнорировать эту величину – нельзя.

Останется только просуммировать полученные значения и получить общую длину заготовки для изготовления стропила. Безусловно, она берется с небольшим запасом, примерно 200÷250 мм – на точную подрезку уже после установки и закрепления стропильной ноги на место.

Можно сразу же оценить – имеются ли в продаже заготовки (пиломатериал) необходимой длины. На крышах большого размера иногда приходится прибегать к сращиванию стропил по длине.

Расчет нагрузок на стропильную систему, определение сечения стропил и шага их установки

Переходим к самому сложному этапу расчетов. Необходимо оценить, какие суммарные нагрузки будут выпадать на конструкцию крыши, как их оптимально распределить по длине несущих элементов, варьируя шаг установки стропильных ног. Исходя из этого, можно будет подобрать необходимый материал, который обеспечит стабильность конструкции, без переломов или деформаций, определиться с деталями усиления, то есть расставить на схеме дополнительные точки опоры, уменьшающие свободный пролет стропильной ноги.

На стропильную систему в целом будут прилагаться следующие основные типы нагрузок:

  • Вес самой стропильной системы и кровельного покрытия, а если предусматривается термоизоляция – то еще и «утеплительного пирога».
  • Нагрузки, вызываемые снежными наносами на поверхность кровли.
  • Ветровые нагрузки.

Существуют, безусловно, и иные типы нагрузок, причем, многие из которых заранее сложно предугадать – техногенные или стихийные катаклизмы, сейсмические толчки и другое. Но чтобы снизить вероятность разрушения конструкции от подобных явлений «непреодолимой силы», в нее заранее закладывается определенный эксплуатационный запас прочности.

Теперь – рассмотрим нагрузки по порядку.

  • Любое кровельное покрытие обладает собственной удельной массой, требует той или иной обрешетки или определенных особенностей конструкции крыши. В калькулятор расчёта, который будет предложен читателям ниже, уже занесены средние значения удельной весовой нагрузки от наиболее часто применяемых типов кровельных покрытий. На всякий случай, в этот показатель включено и утепление скатов кровли.
  • Снеговая нагрузка зависит от двух величин. Во-первых, это рассчитанная по итогам многолетних наблюдений удельная масса снежного покрова, характерная для конкретной местности. По этому параметру всю территорию России можно условно разделить на несколько зон, которые обозначены на расположенной ниже карте-схеме:
Разделение территории РФ на зоны по уровню снеговой нагрузки

Второй параметр, оказывающий влияние на снеговую нагрузку – это крутизна ската кровли. Чем больше угол, тем меньшее давление будут оказывать снежные массы, а на скатах круче 60 градусов – снег и вовсе не станет задерживаться.

Цены на металлочерепицу

металлочерепица

  • Ветровая нагрузка. С ней несколько сложнее, так как приходится принимать в расчет больше исходных параметров. Для упрощённого алгоритма вычислений, реализованном в калькуляторе, необходимо знать:

— Угол уклона скатов кровли (чем он больше, тем выше «парусность» крыши).

— Среднюю величину ветрового давления, аналогично определенную по результатам многолетних метеорологических наблюдений для данного региона. Определить свою зону по этому параметру можно также по соответствующей карте-схеме.

Зонирование территории России по уровню ветрового давления

— Имеет важное значение высота строящегося здания, от поверхности земли до уровня конька.

— Оценивается наличие и удаленность естественных и искусственных преград для ветра. Критерии такой оценки хорошо показаны и описаны в соответствующем поле калькулятора.

Правда, здесь важно учесть еще одно правило: преграды могут приниматься в расчет, если их удаление от рассчитываемого здания не превышает величины 30×Н, где Н в данном случае – это высота дома от земли до конька. Например, для здания высотой в 8 метров принимаемые в расчет преграды должны находиться в пределах круга радиусом 240 метров. Если они расположены дальше, то это уже будет считаться «голой» местностью.

Принимаются в расчет только те препятствия для ветра, которые расположены от дома в пределах определенного радиуса

Программа калькулятора учтет все указанные пользователем данные, внесет соответствующие поправки, просчитает нагрузки и заложит необходимый эксплуатационный запас прочности.

Но если просто просуммировать нагрузки, то эта величина не слишком удобна для дальнейших действий, поэтому лучше оперировать показателем распределённой нагрузки. Она рассчитывается на погонный метр стропильной ноги, и напрямую зависит уже от шага установки стропил.

Таким образом, варьируя значение шага установки стропильных ног, можно пронаблюдать, как меняется распределённая нагрузка, и остановиться на оптимальном значении. А уже эта величина позволит войти в таблицу, чтобы определиться с сечением доски, бруса или кругляка, и с допустимой величиной свободного пролета между точками опоры.

Калькулятор расчета распределённой нагрузки на стропильные ноги

Перейти к расчётам

С полученным значением входим в таблицу и определяем сечение доски для изготовления стропила.

Расчетная величина распределенной нагрузки
(килограмм на погонный метр стропильной ноги)
Сечение пиломатериала для изготовления стропильных ног
75100125150175доска или брускругляк
толщина доски (бруса), ммдиаметр, мм
40506080100
Планируемый пролет стропила между точками опоры, мвысота доски (бруса), мм
43.532.52160150140130120
4.543. 532.5180170160140120120
54.543.53200190180160140140
5.554.543.5210200180160160
65.554.54220200180180
6.565.554.5220200200
6.565.55240220220

Например, выданное калькулятором значение равно 92 килограмм на погонный метр. Ближайшее в большую сторону значение в таблице – 100 кг, значит, работаем с этим столбиком.

Планируется устанавливать стропила так, что их пролет между точками опоры будет доходить до 4,5 метров. Находим в выбранном столбце пересечение с этим значением.

А теперь можно выписывать из правой части таблицы все размеры допустимого пиломатериала, который гарантировано выдержит такую нагрузку. В данном примере это доска 40×200; 50×190; 60×180; 80×160; 100×140, а также бревно диаметром 120 мм.

Можно в режиме планирования попробовать изменять величину свободного пролета, пока еще виртуально устанавливая дополнительные точки опоры (подкосы или бабки), чтобы посмотреть, какой материал будет более выгодным.

На этом раздел статьи, посвящённый проведению самостоятельных расчетов, будем заканчивать – пора переходить к рассмотрению практического примера создания стропильной системы двускатной крыши. Но все же — несколько слов напоследок.

Алгоритмы расчета и проектирования стропильной системы, безусловно, упрощены, и их допустимо применять при не слишком масштабном строительстве. Если же возводится полноценный жилой особняк, то никак не обойтись без профессионального архитектурного проектирования как самого здания, так и конструкции его крыши в частности.

Узнайте, как провести расчеты параметров стропильной системы односкатной крыши, в специальной статье нашего портала.

Пример установки стропил двускатной крыши — пошагово

Работа над конструкцией крыши всегда – достаточно трудоемкая и сложная, так как большинство операций приходится проводить в весьма неудобных условиях на высоте. Как правило, она требует привлечения помощников. Но тем и интересен рассматриваемый ниже пример, что мастер, используя определенные технологические приемы, всю работу проводит полностью самостоятельно.

Для начала – проект будущей стропильной системы, составленный после проведения необходимых расчетов. Он выполнен с использованием доступного приложения «SketchUp», найти которое и освоить несложно даже начинающему.

Будет монтироваться такая стропильная система – наслонного типа

Дом с полумансардой, то есть второй этаж более чем наполовину выведен из стеновых газосиликатных блоков, и лишь верхнюю треть боковых  стен и потолок будет замещать конструкция крыши. Фронтоны – полностью выкладываются из газосиликатных блоков. По центру помещения второго мансардного этажа расположена капитальная перегородка, делящая его надвое, причем эта перегородка на три ряда блочной кладки выше боковых стен. Такое решение позволяет получить вместительную мансарду даже при относительно небольшой крутизне скатов кровли.

А наличие центральной капитальной перегородки дает возможность применить более простую в монтаже схему наслоннных стропил.

Таблица — иллюстрированная инструкция по монтажу стропил двускатной крыши

Все картинки в таблице-инструкции – кликабельные, то есть увеличиваются при клике мышкой.

ИллюстрацияКраткое описание выполняемой операции
Завезены и разгружены необходимые для работы пиломатериалы.
Первым делом следует заняться именно ими – сложить в аккуратные штабеля, чтобы не допустить деформации древесины, провести необходимую обработку.
Обработка будет заключаться в нанесении специальной пропитки, которая обладает антисептическими свойствами – придает древесине устойчивость с биологическому поражению разложению и поражению грибком, плесенью или насекомыми.
Кроме того, многие из подобных составов повышают устойчивость древесины к возгоранию.
Антисептическая грунтовка может быть готовой к применению или в виде концентрата.
В рассматриваемом примере она потребовала разведения водой в соответствии с прилагаемой инструкцией.
Чтобы повысить качество обработки, поверхности досок и бруса рекомендуется перед нанесением состава тщательно обмести – удалить пыль и мелкие опилки.
Антисептическая пропитка обильно наносится с помощью валика, со всех сторон доски, для чего ее по ходу обработки последовательно переворачивают.
Для узких торцевых сторон удобнее использовать кисть.
После обработки доски оставляются в штабеле до полного впитывания и просыхания грунтовки.
В это время можно заняться подготовкой основания для укладки мауэрлата.
Верхний торец боковой газосиликатной стены, на которую будет укладываться и крепиться мауэрлат – доска 50×200 мм.
Чтобы доска прилегала к стене всей своей плоскостью, поверхность основания в данном случае необходимо несколько подровнять.
Для этого мастер развёл строительный клей, который использовался для кладки газосиликатных блоков.
Затем с помощью широкого шпателя был нанесен тонкий выравнивающий слой.
Аналогичная операция была произведена и на противоположной стене…
…а затем – и на центральной стене-перегородке, на которую будет укладываться лежень.
Доски после обработки полностью просохли, выравнивающий слой на торце стены застыл – можно приходить к дальнейшим действиям.
Прежде всего, по торцу стены укладывается слой гидроизоляции.
В рассматриваемом случае для этого используется нарезанный лентой полимер-битумный рулонный рубероид. Укладку можно осуществить «на сухую», как на иллюстрации, или с применением соответствующей мастики – качество гидроизоляции от этого только выиграет.
После этого на слой гидроизоляции укладывается обрезанная по необходимой длине доска мауэрлата.
Ее ширина в настоящем случае точно соответствует ширине стены – 200 мм.
Доска мауэрлата тщательно выравнивается по линии стены.
Для крепления доски мауэрлата к стене будут применяться вот такие анкерные болты, длиной 150 и диаметром 12 мм.
Для большей надежности крепления на анкеры установлены еще и толстые шайбы диаметром 25 мм.
Чтобы точки установки анкеров не попадали на места будущего монтажа стропильных ног, имеет смысл сразу провести соответствующую разметку.
Шаг установки стропил просчитан заранее, толщина доски также известна (50 мм).
На доске мауэрлата намечаются точные места расположения стропильных ног – они выделены двумя границами с перекрещенной областью между ними.
А крепежные элементы мауэрлата можно расположить между стропилами. Рекомендуемый шаг между анкерами – от 600 до 800 мм.
Начинается процесс крепления мауэрлата.
Для начала в намеченных точках просверливают в доске сквозные отверстия сверлом-пером 12 мм. Опилки сразу сметают, чтобы они не попадали в просверленные каналы.
Затем с помощью перфоратора с буром на 12 мм прямо через отверстия пробуриваются в стене каналы для установки анкеров.
Эти каналы максимально очищаются от образовавшейся в результате сверления пыли.
Устанавливаются анкеры.
Каждый анкер сначала аккуратно забивается в канал молотком дол упора шайбы в дерево…
…а затем заворачивается торцевым ключом, до полной фиксации.
Установка мауэрлата на одной стене закончена.
Аналогичная череда операций проводится на противоположной стене.
Далее, необходимо установить лежень на центральной стене-перегородке.
Вначале, так же, как и ранее, укладывается слой гидроизоляционного материала.
Затем укладываются доски – такие же, 50×200 мм.
Правда, для лежня длины стандартной доски оказалось недостаточно, и его приходится выкладывать из двух.
Кроме того, учитывая то, что в такой конструкции кровельной системы именно по центру на лежень выпадают наиболее высокие нагрузки, его решено сделать усиленным, в два слоя досок, то есть с общей толщиной в 100 мм.
Но для начала стелется и крепится на анкерные крепления первый слой досок – все точно так же, как и при установке мауэрлата на боковых стенках здания.
Нижняя доска лежня закреплена, но выступающие части анкерных деталей будут мешать укладке верхнего слоя.
Значит, в верхней доске необходимо вырезать «гнезда», в которые спрячутся верхушки анкеров.
Чтобы провести точную разметку под эти «гнезда» верхнюю доску укладывают на место, где она должна лежать, и тщательно выравнивают.
Затем в местах расположения анкеров сверху по доске пристукивают молотком.
Выступающая часть анкера оставит на верхней доске хорошо заметную отметину, по которой и будет проводиться сверление.
Для высверливания гнезд применяется перьевое сверло диаметром 25 ÷ 27 мм, так, чтобы в отверстие могла поместиться шайба анкерного крепления.
Сквозного отверстия не понадобится – достаточно глубины этого «гнезда» в 25÷30 мм.
Укладывается верхний ряд досок, на заранее примеренные места.
Если всё было сделано точно и аккуратно, верхняя доска отлично приляжет к нижней и сразу получит определенную фиксацию за счет выступающих частей анкеров – случайного смещения можно уже не опасаться.
Соединение двух ярусов досок между собой производится с помощью универсальных оцинкованных саморезов 6×90 мм.
Их вкручивают в шахматном порядке с шагом в 250 ÷ 300 мм.
Всё, лежень полностью готов к дальнейшим монтажным работам.

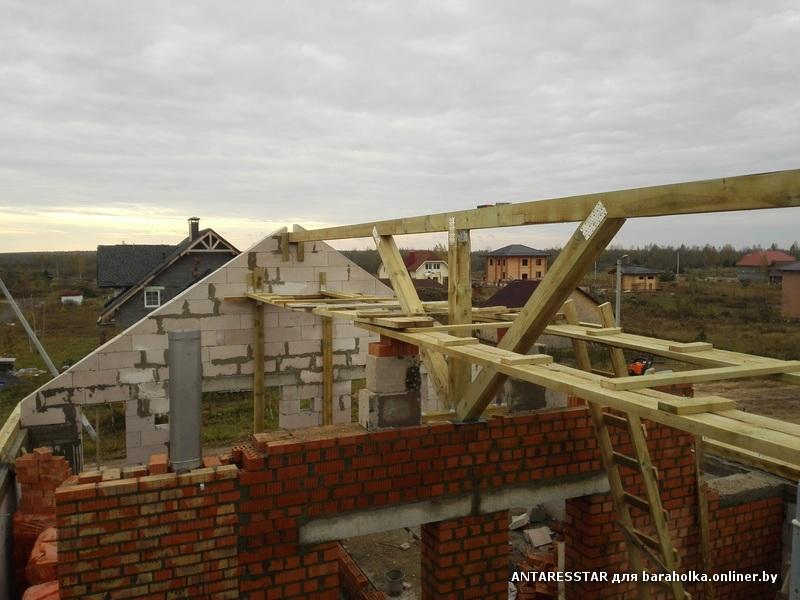

Следующим шагом мастер предпочел выложить блочные стенки фронтонов, посчитав, что именно на этом этапе ему это будет сделать удобнее всего.
Кладка фронтонов не входит в план рассмотрения нашей публикации, и этот шаг мы пропустим – сразу покажем то, что получилось в итоге.
Впоследствии выступающие края фронтона будут срезаны по уровню крыши, неровности – сглажены.
Что же касается именно стропильной системы, то следующим этапом станет монтаж стоек по лежню и установка конькового прогона.
Первыми будут устанавливаться крайние стойки.
Для изготовления стоек пойдут те же доски, что и для мауэрлата с лежнем – 200×50 мм. Они сразу нарезаются в нужном количестве точно в размер.
Количество стоек и их расположение в точности совпадает с количеством и размещением стропильных пар.
На лежне производится точная разметка – по аналогии с разметкой мауэрлата.
Устанавливается первая стойка.
На ней уже заранее с обеих концов жёлтыми оцинкованными саморезами 6×40 прикручены стальные перфорированные уголки (50×50×2 мм).
Установленная стойка сразу наживляется через уголок саморезом к лежню.
Очень важно добиться вертикальности этих стартовых стоек, пока они еще окончательно не зафиксированы. Причем, эта проверка должна быть произведена в двух плоскостях.
Вначале проверяется вертикальность в поперечной (относительно оси лежня) плоскости – по строительному ровню выставляется идеально по вертикали.
В рассматриваемом примере для обеспечения такого положения пришлось прибегнуть к использованию небольшого деревянного клина.
Теперь необходимо добиться вертикальности в перпендикулярной плоскости.
Чтобы зафиксировать нужное положение лучше всего использовать временный подкос из обрезка доски (рейки). Один конец такой подпорки крепится черным саморезом к боковой грани лежня.
Затем по строительному уровню стойка точно выставляется по вертикали…
…и фиксируется в этом положении временным подкосом с помощью второго самореза.
Теперь стойка уже никуда не сместится.
Точно такая же операция проделывается со стойкой и на противоположном конце лежня.
Крайние стойки с временными подпорками и станут основанием для укладки доски конькового прогона.
Как уже отмечалось, для укладки и крепления прогона на крайних стойках уже заранее были прикручены монтажные стальные уголки.
Доска конькового прогона поднимается наверх, укладывается на выставленные крайние стойки, тщательно выравнивается.
Доска применяется всё та же — 200×50 мм.
Затем с помощью шуруповерта коньковый прогон фиксируется к уголкам стоек.
Пока окончательно затягивать несколькими саморезами не стоит – возможно, придется вносить небольшие коррективы. Достаточно по одному саморезу с каждой стороны (6×40 мм).
Всё, доска конькового прогона заняла своё место.

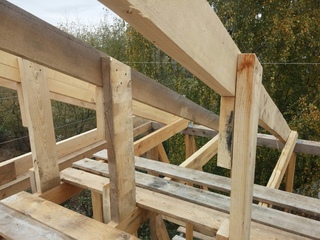

Можно переходить к установке промежуточных стоек.
На нарезанные точно по размерам стойки прикручиваются стальные уголки, с одной…
…а затем и с другой стороны.
Стойка выставляется точно по разметке, и ее края выравниваются с лежнем и коньковым прогоном.
Нижний уголок крепится к лежню пока что одним саморезом.
Затем с помощью строительного уровня выверяется вертикальное положение стойки…
… и она крепится через уголок к коньковому прогону, также пока одним саморезом.
Пока так и оставляется – по одному саморезу.
Окончательная фиксация будет производиться после установки стропильных ног, так как бывает, что необходимо вносить небольшие коррективы.
С обратной стороны стойки уголка тоже пока нет – он будет ставиться обязательно, но позднее.
Все стойки установлены.
Если всё сделано правильно, а стойки имеют равную высоту, то коньковый прогон занимает горизонтальное положение.
Следующий этап – это установка самих стропил. Но прежде чем переходить к нему, необходимо проверить и сравнить длину получающихся скатов.
По идее, она должна быть равной, но дерево остается деревом, и иногда набегают небольшие ошибки. Проверить несложно — с помощью рулетки замеряются расстояния от угла конькового прогона до угла мауэрлата.
То же самое делается и на противоположной от прогона стороне.
Если набегает небольшая ошибка, в пределах 25-30 мм, то можно в нужном месте выкрутить те самые одиночные саморезы, внести необходимые коррективы, и закрутить их вновь.
А для того чтобы это положение при установке стропил оставалось неизменным, между мауэрлатом и коньковым прогоном устанавливают временные подкосы из тонкой прочной доски.
Крепление этих вспомогательных временных элементов осуществляют с помощью обычных черных саморезов.
Естественно, расположение временных подпорок выбирают таким, чтобы оно не мешало установке стропильных ног.
Аналогичную пару подкосов устанавливают и на противоположном конце конькового пролета.
Вот теперь можно переходить к установке стропильных ног.
Рекомендуется при монтаже каждой очередной пары устанавливать вот такой временный опорный брусок, точно по линии разметки. Он не даст стропильной ноге сдвигаться при установке, а кроме того, к нему можно временно крепить тяжелую доску струбциной или теми же саморезами, чтобы она до окончательной фиксации не скатывалась вниз.
Брус крепится парой черных саморезов, и его несложно демонтировать по минованию надобности, переставляя на очередной узел крепления.
Доска для стропильной ноги поднимается наверх и устанавливается на место, по линиям нанесенной ранее разметки. Ее длина обычно делается на 50÷80 мм больше в каждую из сторон – для последующей точной прирезки.
Пока что доска опирается на углы конькового прогона и мауэрлата.
Ее временно можно закрепить от соскальзывания струбциной к вспомогательному брусу.
Теперь необходимо выполнить разметку для врезки стропильной ноги в коньковый прогон и мауэрлат.
Удобнее всего будет поступить так. По плоскости прогона к стропильной ноге прикладывается хорошо обработанный брусок 50×50 мм (как показано на иллюстрации)…
…и по его верхнему краю карандашом прочерчивается горизонтальная линия.
Затем к торцу прогона прикладывается угольник, и прочерчивается вертикальная линия, до пересечения с горизонтальной.
В результате очертился треугольник, который необходимо будет вырезать.
Точно такая же разметка проведена и в месте пересечения стропильной ноги с мауэрлатом.
Далее, убирается струбцина, доска снимается, и на ней ручной ножовкой или электрическим лобзиком делаются прорези по выполненной разметке – удаляются два треугольных фрагмента.
Стропильная нога вновь устанавливается на место, и при этом она должна «как влитая» соединиться и с коньковым прогоном…
…и с мауэрлатом.
Далее, таким же образом подгоняется и вторая, парная стропильная нога. Пришло время подогнать их друг к другу.
Поначалу мастер использовал метод одновременной прирезки двух стропильных ног.
Одна доска установлена точно по разметке, вторая – внахлест на нее, и между собой они стянуты струбциной.
Точно по центру конькового прогона прочерчена линия…
…а затем она же с помощью строительного уровня вертикально переносится на стропильные доски.
Эта линия станет направлением резки одновременно обеих стропильных ног с помощью ручной ножовки.
Рез произведен, но оказалось, что такой подход не слишком удобен.
Использовать для подобной прирезки электрический инструмент – не получается, а вручную, тем более в неудобных условиях на высоте, ровно пропилить сразу две 50-миллиметровых доски – задача не из легких.
Кроме того, взаимное наложение досок при резке неизбежно дает небольшую, но все же погрешность.
Со следующей стропильной пары будет применяться иной подход.
Но пока что необходимо окончательно зафиксировать стропильные ноги на месте, связать их с коньковым прогоном, мауэрлатом и между собой.
Для этого будут использоваться металлические соединительные детали: перфорированные уголки 50×50×2 для прогона, 80×60×2 – для мауэрлата, и пластины 60×200×2 – для взаимного скрепления.
С помощью уголков и оцинкованных саморезов 6×40 мм стропильная нога крепится к мауэрлату…
…затем к коньковом прогону.
После того как обе стропильные ноги установлены, они скрепляются между собой с помощью перфорированной пластины и саморезов.
После установки первой пары стропильных ног, монтируют следующую – на противоположном конце крыши.
Затем между крайними стропилами по каждому скату протягиваются шнуры – поверху, понизу и примерно посередине.
Эти шнуры помогут ориентироваться при установке остальных, промежуточных стропильных пар.
Кстати, как уже говорилось, к прирезке последующих стропильных пар был применен другой подход.
Угол размечается так же, как и ранее, а потом наносится вертикальная линия…
… которая проецируется от центра конькового прогона с помощью строительного уровня.
После этого доска снимается, а резка и уголков, и верха стропильной ноги по линии проводится в удобном для такой операции положении, причем для этого уже вполне можно использовать электрическую ручную циркулярку.
Такая же операция проводится и со второй стропильной ногой, а результат – показан на иллюстрации: все совпало идеально точно.
В таком же порядке работа продолжается и далее, пока не будет выставлена и закреплена вся «анфилада» стропильных пар.
Вот теперь необходимо вооружиться шуруповертом, хорошим запасом саморезов, перфорированных уголков и пластин, и провести окончательное закрепление стоек и стропил к мауэрлату, лежню и коньковому прогону.
Уголки и пластины теперь устанавливаются уже с обеих сторон каждой закрепляемой детали, и фиксируются необходимым количеством саморезов: для уголка 50×50 – минимум по три на каждую сторону, для уголка 80÷60 – по четыре,
…а для пластины – по пять-шесть на каждую половину.
После этого можно убрать все ранее установленные временные подкосы – они свою роль уже сыграли и больше не нужны.
Следующий этап – установка нижнего ряда затяжек.
Эти затяжки буду служить еще и основой для подшивки потолка мансардного помещения, то есть они должны быть установлены на определенной высоте – в данном случае это 2500 мм от уровня пола второго этажа.
Чтобы облегчить себе задачу, можно подготовить из доски шаблон – центр затяжки сразу по нему примет необходимое положение по высоте.
Шаблон можно временно крепить к стойке с помощью одного самореза, и переставлять по мере установки очередных затяжек.
Доска для затяжки (применяется 150×50 мм) установлена на подставку-шаблон и наживлена одним саморезом по центру.
Как видно, до горизонтальности ей еще далеко – требуется выравнивание. Для этого сначала демонтируется подставка-шаблон.
Затем, слегка проворачивая доску относительно оси-самореза, добиваются ее точной горизонтальности…
…и фиксируют это положение одним саморезом на любой из стропильных ног.
Стягиваться затяжки со стропильными ногами будут не только саморезами, но и болтами М12×120.
Для сверления отверстие под болт используется перьевое сверло на 12.
На участке пересечения доски затяжки со стропильной ногой, примерно по центру, сверлится сквозное отверстие.
В него устанавливается болт с широкой шайбой, такая же шайба нанизывается с другой стороны, затем наживляется и окончательно закручивается с помощью ключа гайка.
В итоге узел соединения нижней затяжки со стропилом выглядит так – болт и три самореза 6×90 мм.
В узле пересечения затяжки и центральной стойки достаточно будет пяти саморезов.
Затем прочерчиваются линии – по внешнему краю стропильных ног…
…и с помощью ручной циркулярки затяжка с обеих сторон обрезается вровень с плоскостью, задаваемой стропилами.
Так устанавливается весь ряд нижних затяжек.
Для максимальной прочности создаваемой системы, и для окончательного «защемления» конькового прогона, снизу него устанавливаются верхние затяжки.
С ними – все просто. Особого выравнивания по строительному здесь не требуется – отрезок доски (50×100) плотно прижимается снизу к коньковому прогону и закрепляется саморезами к стойке и обеим стропильным ногам, как показано на иллюстрации.
Затем точно так же, как и с нижними затяжками, размечаются и подрезаются выступающие наружу края доски, вровень с плоскостью стропил.
Такая затяжка ставится на каждой стойке и стропильной паре с одной из сторон – этого достаточно.
Конструкция получилась прочной, но чтобы исключить даже малейший ее люфт вдоль оси крыши, есть смысл добавить пару диагональных подкосов между первой и второй стойками  (стропильными парами).
Здесь можно применить доску 50×100 мм, заранее измерив и вырезав заготовки необходимой длины.
Для крепления таких подкосов достаточно саморезов. Аналогичная пара устанавливается и на другой стороне крыши, между последней и предпоследней стойками.
На этом монтаж стропил можно считать почти законченным.
Правда, внешние края стропил, выходящие за периметр дома и необходимые для формирования аккуратного карнизного свеса, еще не подрезаны – как мы помним, они были оставлены с небольшим запасом.
Для работы в данном случае потребовалось сооружение лесов.
Чтобы наметить вертикальную линию подрезки, можно изготовить брусок-шаблон, задающий ширину карнизного свеса от уровня стены.
Затем по намеченной риске с помощью уровня прочерчивается вертикальная линия.
Для подшивки стропильных ног с торца будет использоваться лобовая доска шириной 100 мм.
Значит, сверху по рулетке на намеченной линии откладывается это расстояние.
Затем через эту точку проводится с помощью уровня горизонтальная линия.
Край стропила намечен.
Теперь необходимо на каждом стропиле вырезать паз, в который будет укладываться обвязочная доска, становящаяся основанием для дальнейшей установки профиля-капельника.
Это доска должна встать вровень с поверхностью стропильных ног. Так как будет использоваться доска 100×20 мм, то и паз должен быть таким же (считая от намеченного края стопила).
После нанесения разметки на все стропильные ноги, с помощью ручной электрической циркулярки производят обрезку.
В итоге выступающий наружу край каждого стропила приобретает вот такую форму.
Завершить работу со стропилами можно установкой и закреплением обвязочной и лобовой досок.
Вот теперь можно переходить к этапам настила гидроизоляционной мембраны, создания кровельного утеплительного «пирога», к монтажу контробрешетки и обрешетки под выбранное кровельное покрытие и к другим работам, завершающим создание надежной двускатной крыши для дома.
Все эти вопросы – подробно освещены по отдельности на страницах нашего портала.

Надеемся, что после изучения этой подробной пошаговой инструкции у читателей сложились ответы на многие стоящие перед неопытным строителем вопросы. Безусловно, такой способ установки стропил – всего лишь один из множества, но он выглядит достаточно простым для самостоятельного исполнения. Ну а для расширения объема полученной информации, предлагаем просмотреть еще несколько видео сюжетов на эту тему.

Видео: Монтаж стропильной двухскатной системы под металлочерепичную кровлю

 Видео: Несколько полезных технологических рекомендация по точной установке стропильных ног

Стропила для двухскатной крыши своими руками: расчёт, установка, пошаговый монтаж

Крыша здания — важный и ответственный элемент конструкции, выполняющий несколько функций одновременно. Основная задача состоит в защите стен и перекрытий от попадания дождевой или талой воды, разрушающего материалы стен и всей конструкции в целом. Дополнительными функциями являются сохранение тепловой энергии, обеспечение работы различных систем жизнеобеспечения дома, защита от ветра, пыли и прочих атмосферно-климатических проявлений. Конструкция крыши сложна, кровельное покрытие, принимающее на себя все основные задачи по герметизации и отсечке от низких температур, нуждается в надежной и прочной несущей системе.

Двускатная крыша и ее особенности

Крыша представляет собой одну или несколько плоскостей, накрытых кровлей и предназначенных для отсечки внешних погодных или атмосферных проявлений. Каждая плоскость называется скатом, поэтому двускатная крыша по определению имеет две защитные плоскости. Они могут быть симметричными или асимметричными, иметь одинаковый или разный угол наклона. Конфигурация обусловлена замыслом архитектора, особенностями климата в регионе, наличием сильных ветров и т.д. Наиболее распространены симметричные двускатные конструкции, так как они создают равномерную нагрузку на стены и фундамент.

Угол наклона скатов

Плоскости крыши обязательно должны иметь уклон, обеспечивающий сход снега или воды. Величина угла — расчетный показатель, она не может быть выбрана произвольно. Факторы, влияющие на выбор уклона:

  1. Количество снега, выпадающего в зимнее время, характерное для данного региона.
  2. Количество дождей, их сила и продолжительность.
  3. Преобладающие ветра, их сила и продолжительность, возможность шквалистых порывов или ураганных значений.

Смысл расчёта угла наклона скатов состоит в определении оптимального положения плоскостей, обеспечивающего своевременный сход снега, сток дождевой воды и, при этом, не создающего чрезмерного сопротивления ветровым потокам. Нагрузки от снега в зимний период исчисляются тоннами, а порывы ветра создают значительное воздействие на несущие конструкции дома и фундамент. Приходится искать «золотую середину», позволяющую получить достаточный уклон при невысоком сопротивлении ветру. В некоторых регионах, имеющих определённые преобладающие ветра и большие количества осадков, оптимальным выбором становится асимметричная форма крыши, пологая с наветренной стороны и крутая на подветренном склоне. Для достижения такой формы приходится создавать две плоскости разной площади с линией перелома, расположенной вне оси симметрии здания. При создании проекта дома обязательно надо учесть преобладающее направление ветров, чтобы нагрузка приходилась на склоны крыши и создавала минимальное напряжение несущих конструкций.

Что такое стропильная система

Двускатные крыши обычно имеют с торцовой части вертикальные продолжения стен — фронтоны. Постройки небольшого размера могут и вовсе не иметь стропильной системы, когда кровля укладывается на продольные планки, уложенные на откосы противоположных фронтонов. Для более крупных зданий необходимо иметь прочную опору. Вот как выглядит сбор стропильной системы двухскатной крыши своими руками:

Кровельное покрытие способно обеспечить герметичность наружного защитного слоя, не пропуская влагу или ветер. При этом, несущей способности у кровли нет, она нуждается в грамотно организованной опорной системе. В качестве таковой выступают стропила, которые выполняют несколько задач:

  • создают опорную плоскость для кровли, образуют каркас;
  • формируют конфигурацию крыши, создают требуемое количество плоскостей — скатов;
  • обеспечивают необходимую жесткость и прочность;
  • связывают крышу с несущими конструкциями здания.

Выполняемые функции выдвигают к системе массу требований, основными из которых являются прочность и способность сохранять форму несмотря на длительный срок службы и переносимые нагрузки. Вот пример самого простого способа расчёта прочности каждого отдельно взятого стропила:

Внешне стропила двускатной крыши выглядят как два ряда наклонных планок, соединяющихся в верхней части. Для обеспечения прочности и жесткости конструкции имеются различные элементы, которые необходимо рассмотреть детальнее.

Элементы стропильной системы

Конструкция стропил — одна из самых сложных среди всех систем здания. В ее состав входят:

  1. Мауэрлат. Обвязочный пояс из бруса 100×150 или 150×150 мм, уложенный по периметру стен в верхней торцовой части. Служит основанием для стропил, связывает крышу со стенами.
  2. Лежень. Укладывается по продольной оси здания, обеспечивает опору для вертикальных опорных элементов. Используется только на зданиях с внутренней средней несущей стеной.
  3. Шпренгель. Усиливает угловые соединения мауэрлата. Представляет собой род подкоса, уложенного горизонтально и обеспечивающего диагональную связку.
  4. Затяжка. Соединяет противоположные брусья мауэрлата, компенсируя распирающую нагрузку от наклонных элементов.
  5. Стойка (бабка). Вертикальная деталь, поддерживающая конек.
  6. Конёк (прогон). Горизонтальный брус (или доска), образующий верхнее ребро крыши, соединяющее наклонные плоскости — скаты.
  7. Стропила (стропильные ноги). Наклонные планки, образующие плоскости скатов. Нижними концами они опираются на брус мауэрлата, верхними — на прогон.
  8. Подкосы. Наклонные элементы, служащие дополнительными опорами для стропил в точках наибольшей нагрузки. Устанавливаются перпендикулярно (или под небольшим углом) к стропилам.

Важно! Приведённый список не является исчерпывающим, существует еще много различных элементов стропильных систем, но на двухскатных крышах они, как правило, не применяются.

Из чего делают стропила

Материалом для изготовления стропил традиционно служит древесина — брус и обрезная доска. Преимущества деревянных деталей стропильной системы:

  1. Относительно малый вес, исключающий высокие нагрузки на несущие конструкции дома.
  2. Доступность, распространенность материала.
  3. Древесина легко обрабатывается, режется, соединяется.
  4. Высокая ремонтопригодность материала. Любой элемент может быть заменен или приведен в порядок во время эксплуатации.
  5. Прочность, надежность конструкции.

Существуют и недостатки:

  1. Древесина подвержена гниению, появлению плесени или грибка.
  2. Высокая восприимчивость к воде, способность впитывать и отдавать влагу.
  3. Набухая, древесина изменяет линейные размеры.
  4. Древесина огнеопасна.
  5. Монтаж стропил требует использования материала с высокими требованиями по влажности и качеству.

В последнее время появился альтернативный вид стропил — металлические. Они лишены большинства недостатков деревянных деталей, не боятся воды, прочны и долговечны. К недостаткам можно отнести лишь возможность коррозии (хотя металл имеет защитное покрытие), относительно высокий вес и повышенную по сравнению с древесиной сложность соединения. Кроме того, металлические стропила значительно дороже, что ограничивает их использование в частном домостроении. Основные потребители таких деталей — строители крупных объектов, нуждающихся в прочной крыше больших размеров. Нагрузки, испытываемые стропильной системой в таких условиях, очень велики и требуют использования усиленных деталей.

Процесс монтажа металлической стропильной системы не чем не тяжелее процесса сборки деревянной конструкции. В этом Вы можете убедиться сами:

Существуют комбинированные стропильные системы, в которых используются как металлические, так и деревянные элементы. Такой вариант позволяет несколько снизить вес конструкции, он более экономичен и проще в монтаже. Единственным ответственным моментом является необходимость гидроизоляции соединений металлических и деревянных деталей, так как конденсат, образующийся на металле, может попадать на древесину, вызывать гниение и выход из строя.

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

  • с висячими стропилами;
  • наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает крепление основания стропил к мауэрлату и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на мауэрлат кровли в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

Монтаж стропильной системы двухскатной крыши

Рассмотрим, как правильно установить стропила своими руками на двухскатную крышу. Задача сложная, но вполне решаемая. Основным условием станет обладание необходимыми познаниями и аккуратность, тщательность выполнения всех необходимых операций. Более простой вариант — система с висячими стропилами, но правильнее рассматривать сложные конструкции, так как наслонные стропила на двухскатную крышу надежнее, а техника выполнения работ практически такая же.

Подготовительные операции

Прежде всего, понадобится сделать тщательный расчёт системы. Для неподготовленного человека такая задача наверняка окажется непосильной, однако выходом может стать использование онлайн-калькулятора, которых много в сети Интернет. Пользоваться ими легко — требуется подставить собственные данные (размеры крыши, прочие значения) в окошечки программы и получить готовые параметры стропильной системы. Для получения более точных значений можно повторить расчет на другом калькуляторе.

Вторым действием станет приобретение материала. Рассмотрим более сложный случай — изготовление деревянной стропильной системы своими руками. Для неё понадобится деревянный брус размером 100×150 или 150×150 мм, а также обрезная доска толщиной 50 мм. На качество материала следует обращать самое пристальное внимание. Древесина не должна иметь пороков:

  • гнилых участков;
  • следов жизнедеятельности насекомых;
  • трещин;
  • количество сучков должно быть ограничено, не следует выбирать материал с мертвыми (выпавшими) сучками;
  • влажность древесины должна быть в пределах 18-22%.

Отобранный и приобретенный материал надо сложить на участке под навесом. Плотно укладывать доски или брус друг на друга нельзя, надо использовать прокладки для свободного движения воздуха. Пример правильного складирования пиломатериалов:

Важно! Большое значение имеет наличие смолы в древесине. Если на участке производилась подсочка (сбор смолы), то материал становится легче и быстрее сохнет. При этом, увеличивается опасность поражения грибком, гниения или впитывания атмосферной влаги.

В любом случае, купленный материал необходимо некоторое время (минимум — пару недель) выдержать на участке для набора атмосферной влажности, свойственной данному региону. Если начать строительство сразу, появляется риск перекоса конструкции, возникновения ненужных напряжений.

Следующим и заключительным шагом подготовительных операций обязательно должна быть бактерицидная обработка приобретённых деревянных материалов:

Важно! Если Вы хотите чтобы крыша прослужила Вам  как минимум 50 лет без единого ремонта — необходимо обработать древесину антисептиком. Эта простая операция позволить избежать порчи пиломатериалов короедами, а также предотвратит гниение материала.

Установка стропил двускатной крыши своими руками

Рассмотрим, как изготавливается стропильная система двухскатной крыши своими руками. Работа ведется поэтапно, в строгой очередности. Поскольку монтаж конструкции с висячими стропилами несколько проще, рассмотрим более трудозатратный вариант — установку наслонной стропильной системы из древесины для двухскатной крыши.

Первым шагом монтажа стропил для двускатной крыши своими руками является подготовка стен здания без мауэрлата. Пример приведен на фото:

Монтажную поверхность стен выравнивают небольшим слоем раствора. После того как раствор полностью высохнет, поверх него наносится битумная гидроизоляция, либо укладывается один слой (полоска) рубероида. Далее сверху «сэндвича» укладывается доска.

Вторым шагом является монтаж мауэрлата. Как это сделать детально показано на фото ниже:

Брусовая обвязка устанавливается на гидроизолированное основание, образованное внутренней частью торца стен. По внешнему краю обычно устанавливается кирпичный или блочный бортик, обеспечивающий защиту от попадания снаружи воды. Иногда мауэрлат делают из обрезной доски, что оправданно при небольших размерах постройки и крыши. Для изоляции используется двойной слой рубероида, с промежуточным нанесением разогретого битума. Соединение бруса как в продольном, так и в поперечном направлении, производится вполдерева. Для укрепления обвязки используются шпильки. Перед тем, как окончательно поставить брус на место, в торце стен делаются отверстия для заглубления концов шпилек или нагелей, установки анкерных болтов.

Затем устанавливается лежень. Монтаж производится подобным образом, на гидроизолированное основание. Соединение с мауэрлатом выполняется вполдерева, усиливается металлическими скобами или гвоздями.

Устанавливаются стойки. Они крепятся на лежень, дополнительно усиливаются подкосами или распорками. На верхнюю часть стоек крепится прогон.

Начинается установка стропильных ног. Они крепятся к мауэрлату и прогону при помощи гвоздей. Для наглядности приведём несколько примеров:

Существуют также металлические крепежные элементы для стропил двускатной крыши, обеспечивающие качественное соединение деталей. Необходимо помнить, что между древесиной и металлом обязательно должна присутствовать прокладка из рубероида или пергамина. Шаг установки стропильных ног определяется расчётами, произведенными заранее. От точности соблюдения размеров зависит долговечность и надежность кровли. Вот пример сборки стропильных ферм на гвоздевых пластинах:

По окончании монтажа стропильной системы двухскатной крыши производится установка обрешетки.

Существует два вида — собственно обрешетка и контробрешетка. Первый вид используется при отсутствии утеплителя, а если планируется его установка, то монтируется оба слоя. Контробрешетка в таких случаях обеспечивает необходимый вентиляционный зазор между кровлей и утеплителем и одновременно служит опорой для кровельного материала. Обрешетка выполняет функцию поддержки утеплителя и обеспечивает необходимый зазор между стропилами и контробрешеткой.

Параллельно с обрешеткой изготавливается кровельный свес. Он обеспечивает защиту торцов стен от воды. Образовать свес сразу при монтаже стропильных ног нельзя, поэтому работы ведутся на конечной стадии. Для образования свеса используется обрезная дюймовая доска, из которой делается продолжение линии стропила с учетом толщины обрешетки, выходящее за пределы периметра стен на необходимую величину.

Установка стропил двухскатной крыши своими руками позволяет значительно сэкономить деньги, выполнить все работы в удобное для себя время и получить ценный опыт выполнения подобных работ. Основным условием для получения качественного результата станет аккуратность, тщательность выполнения всех действий, предварительное ознакомление с правилами и особенностями монтажа того или иного элемента.

Видео-инструкции

Установка стропил двухскатной крыши своими руками + видео

Одним из самых ответственных этапов строительства дома является монтаж крыши, ведь для этого необходимо выбрать оптимальный вариант расположения стропил. Чтобы самостоятельно построить крышу, нужно рассмотреть несколько вариантов монтажа  кровли, а также узнать об последовательности выполняемых действий.

Проектировка системы стропил

Для каждого дома следует проектировать стропильную систему, которая подходит именно для этого строения. Если этого не сделать, то нагрузка будет распределяться неравномерно, что может привести к перекосу крыши.

Для создания правильного проекта следует учитывать, что:

  1. При необходимости в укладке утеплителя стропильную систему нужно делать таким образом, чтобы облегчить дальнейшую работу. Утеплители обычно продаются шириной
  2. 1200 мм, поэтому шаг между стропилами следует подбирать с учетом именно этой характеристики. В противном случае утеплитель придется постоянно обрезать.
  3. Мощность опор определяется сечением бруса, из которого они изготовлены. Также обращается внимание и на состояние древесины. Лучше выбирать смолистые брусья, так как они эксплуатируются дольше.

Предварительная обработка дерева и подготовительные работы

Перед началом работ брус необходимо обработать специальными составами, чтобы он был защищен от воздействия микроорганизмов и огня. Нанесение антисептика происходит до начала монтажа. Наносить состав нужно при помощи жестких кистей.

Чтобы состав защищал древесину как можно дольше, он наносится в два слоя (перед этим производится сушка материала). Установка стропил на крышу происходит только после полного высыхания нанесенных составов.

Подготовка начинается с проверки всех стен и перекрытий, а также проведение замеров. Если в некоторых местах стена отклоняется от горизонтали, это исправляется при помощи цементной стяжки. Если дом строится из дерева, неровности удаляются благодаря установке подкладок из древесины.

Для облегчения работы устанавливаются строительные леса. Они должны располагаться на уровне крыши.

Мауэрлат

Мауэрлат является основанием, на которое воздействует нагрузка, поэтому именно с него и начинается возведение стропильной системы. Расположение этого элемента осуществляется таким образом, чтобы равномерно распределять нагрузку с каждой опоры. Этот элемент стропильной системы представляет собой бревно или брус, который укладывается на внешние стены. Такой вариант создания стропильной системы является самым эффективным.

Важно! чтобы попадание влаги на мауэрлат не уменьшило его срок службы, под брус укладывается два слоя рубероида.

В роли мауэрлата используе6тся брус, сечение которого составляет 10Х15 см. Укладывается данный элемент после того, как произошло завершение строительства стен. После укладки до закрепления происходит определение горизонтали при помощи строительного уровня. Наиболее популярным способом крепежа является использование анкерных болтов.

Болты закрепляются на армированном поясе во время окончания постройки стены. После этого в брусе просверливаются отверстия, которые совпадают с расположением болтов.

Виды стропил

Перед постройкой стропильной системы необходимо определиться с типом используемых стропил. Они разделяются на 2 вида:

  • наслонныке;
  • висячие.

Если строение небольшое, используются только простые стропила, которые крепятся к мауэрлату и соединены между собой обрешеткой. Если же строение большой (например – жилой дом), то осуществляется сооружение более сложной конструкции крыши. Перед установкой стропил двухскатной крыши своими руками происходит выбор наклона, который определяется  исходя из предполагаемой нагрузки от снега и ветра.

Висячие стропила – это конструкция, которая опирается только в двух местах. Это означает, что при такой схеме промежуточные опоры не используются. Отличительной особенностью этого вида стропил является создание распирающей нагрузки на стены строения. Этот тип каркаса используется чаще всего при строении жилых домов. Если угол ската крыши меньше 45 градусов, то происходит установка дополнительных элементов. Чаще всего используются затяжки, которые соединяют стропила между собой.

Важно! Чем затяжка выше, тем она должна быть прочнее.

Для сооружения стропильной системы наслонного типа требуется третья опора, в качестве которой обычно выступает еще одна несущая стена.

Подготовка к установке

Перед началом работ стоит подготовить необходимые инструменты и расходные материалы. Чтобы избежать опасных ситуаций, лучше около дома соорудить строительные леса. Не стоит забывать и про индивидуальную страховку.

Для работы понадобятся:

  • брус, сечение которого составляет 15Х15 см;
  • гидроизоляционный материал;
  • разводной ключ, который понадобится при закручивании анкерных болтов;
  • строительный уровень;
  • молоток;
  • дрель;
  • гвозди.

Для стропил выбирается брус, сечение которгго составляет 50Х200 мм

Этапы монтажа

Установка стропил двухскатной крыши происходит следующим образом:

  • подъем бруса на крышу;
  • выпиливание части нижних концов стропильных ног таким образом, чтобы при соприкосновении с мауэрлатом образовалось надежное соединение;
  • соединение парных стропильных ног;
  • установка крайних стропил и соединение их при помощи конькового прогона.

Чтобы стропильные ноги соединялись между собой более надежно, производится выпиливание половины их толщины в месте, где они соединяются. Вырезание частей стропил происходит на земле, так как на крыше делать это неудобно.

Перед монтажом стропил происходит разметка мауэрлата, чтобы соблюдать выбранный шаг между опорами.  Обычно расстояние между ними равно одному метру. Такие же отметки наносятся и на коньковый прогон.

Способы установки стропильных ног на стены

Если стропила устанавливаются на кирпичные стены, они закрепляются при помощи приспособления, называемого «ерш». Оно представляет собой элемент из металла, который вбивается в стену изнутри строения и петлей охватывает стропила.

На всех конструкциях, которые не дают усадку, закрепление происходит при помощи выпиливания в стропилах углубления для присоединения к мауэрлату. Прикрепление происходит при помощи гвоздей или уголков.

Важно! между стропильной системой и трубой должно быть расстояние не менее 130 мм.

Усиление стропильных ног дополнительными элементами

Если стропильная система уже создана, но владелец дома узнал, что она не приспособлена к тем нагрузкам, которые будут на нее воздействовать, ему необходимо укрепить стропила. Происходит это при помощи вставки дополнительных деревянных балок, которые имеют название подмоги. Прикрепление к стропилам происходит при помощи металлических хомутов или зубчатых пластин.

Также укрепление может происходить в случае, когда на середину стропил приходится слишком большая нагрузка, которая грозит сломать брус. Чтобы этого избежать, создаются дополнительные накладки на участок соединения с опорой. Новая часть стропильной системы может возводиться как выше, так и ниже старых элементов кровли.

Если установка происходит выше, то кроме укрепления кровли происходит и изменение уклона. Такой метод позволяет избежать потери времени на полную замену стропил и предполагает закрепление новых стропильных ног на тех, что уже установлены. Процесс изменения крыши начинается с удаления обрешетки. После этого происходит установка новых элементов, которые по способу соединения не отличаются от старой стропильной системы.

В некоторых случаях необходимо укреплять низ стропильной ноги. Это нужно в ситуациях, когда мауэрлат начинает гнить и становиться менее надежным. Для укрепления стропильных ног происходит прикрепление подкосов, упирающихся в мауэрлат или в дополнительный лежень. Для более надежного закрепления на стропилах  выпиливаются выемки. Дополнительные элементы крепятся при помощи гвоздей.

Способы усиления поврежденных конструкций

К методам восстановления поврежденных частей крыши относятся:

  • монтаж деревянных накладок;
  • создание прутковых протезов;
  • использование накладок, опирающихся на балку.

Первый способ применяется при одиночном повреждении стропильных ног. Для усиления элемента стропильной системы происходит прикрепление деревянных накладок и закрепление их при помощи болтов или гвоздей. Дополнительные элементы должны надежно упираться в мауэрлат и закрепляться в таком положении при помощи скрутки.

Прутковые протезы чаще применяются при массовом повреждении стропил. Для укрепления сначала происходит установка временных опор, чтобы стропила находились в неподвижном положении. После этого происходит выпиливание поврежденных частей конструкции. Затем надевается протез, который упирается в мауэрлат.

Накладки, которые опираются на балку, используются в случае, когда сгнила часть мауэрлата. В таком случае этот участок выпиливается. Для опоры стропильной ноги создается дополнительный усиливающий подкос, который упирается в заранее закрепленную балку. Балка располагается ниже мауэрлата, если это позволяет конструкция стены. Для того, чтобы сделать обрешетку в месте, где уже нет опоры, происходит присоединение дополнительной доски, на которую и крепится обрешетка.

Стропильная система крыши — устройство, конструкция и составные узлы

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

  • Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
  • Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см2.
  • Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
  • Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.


Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Читайте также:

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.


Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.


Устройство висячих и наслонных стропиль двускатной крыши.

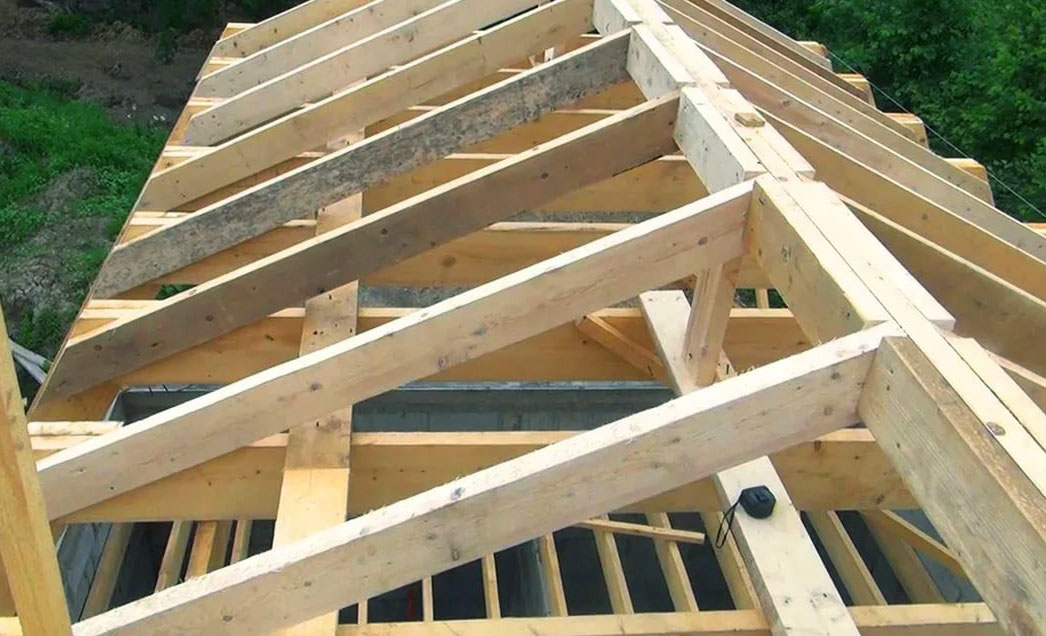

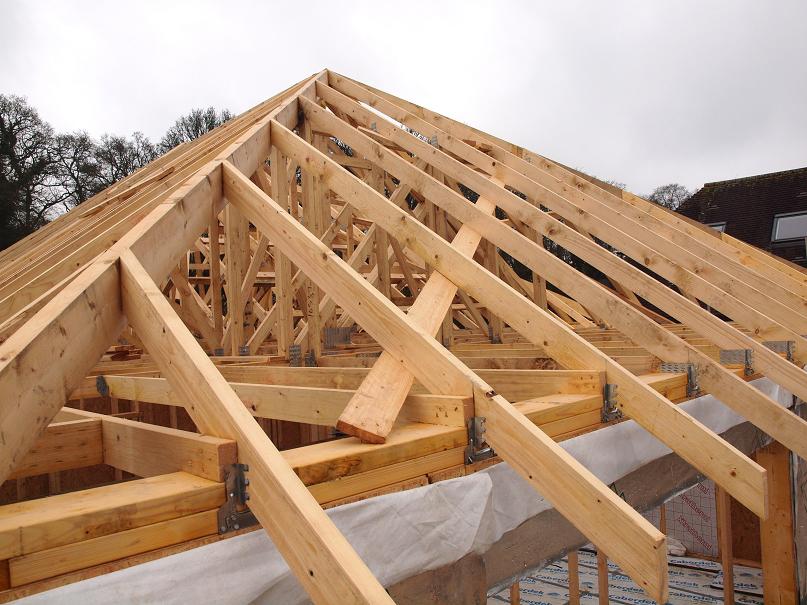

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.


Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.


Устройство ломанной крыши.

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

  • Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
  • На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
  • Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Читайте также:

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

  • Каждый из элементов данной системы не должен иметь толщину менее 5 см.
  • Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
  • Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
  • Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
  • Стойки и подкосы располагают максимально симметрично.
  • Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
  • Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
  • Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.


Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

  • Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
  • они могут монтироваться мастером с не очень большим опытом;
  • они закрепляются весьма быстро.


Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Видео. Стропильная система крыши, что нужно знать для правильного конструирования

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Установка стропил крыши гаража

Стропила – основа крыши, которая собирается по принципу конструктора из древесины хвойных пород. Для гаража подойдут самые простые и проверенные на практике варианты создания каркаса для кровельного материала, который защитит постройку от осадков и ветровой нагрузки, — стропила своими руками для одно- и двускатной крыши. Главное при создании основы крыши – правильно рассчитать угол наклона, подготовить элементы стропильной системы, изучить технологию установки и аккуратно собрать каркас по выбранной схеме.

Расчет стропильной системы

Самый простой и надежный вариант точного математического расчета – скачать специальную портативную программу и определить все детали конструкции в автоматическом режиме. Для создания прочного каркаса необходимо обеспечить равномерное распределение атмосферных нагрузок и веса кровли. Поэтому специалисты рекомендуют любые повторяющиеся детали изготовить, как в детском конструкторе, — совершенно одинаковыми.

При расчете стропильной системы обязательно предусмотреть, чтобы установка стропил для гаражной крыши соответствовала проектному плану, а линии расположения стен совпадали с основными точками опоры стропил. Немаловажным условием правильного расчета стропильной системы является точное определение формы крыши, включая устройство чердака и его назначение: «пустой», сезонного/постоянного использования. Общий принцип расчета заключается в том, чтобы создать максимально легкую конструкцию, в которой установка стропил на балки не будет создавать дополнительной нагрузки на фундамент, но выдержит массу зимних осадков, вес кровли и сильные ветровые нагрузки.

Оптимальный уклон для снегообильного региона составляет 30-45º, а точный расчет выполняется с учетом выбранного кровельного материала. Расчет перепада стен («Н») выполняется по формуле: Н=ШхL, где «L» — угол наклона, а «Ш» — ширина постройки между опорными стенами. Для расчета стропил необходимо точно определить угол ската и оптимальную высоту от балки до конька. Остальные расчеты можно выполнять по готовым таблицам: определить длину стропил и найти соответствующую цифру с рекомендуемой толщиной пиломатериалов.

Особенности выбора материалов

Древесина хвойных пород – самый популярный материал для стропильной системы, так как брус доступен в цене и признан легким в обработке материалом.  Оптимальным для изготовления стропил является брус толщиной 5 см и шириной 10-15 см. Точный выбор материала зависит от вида кровельного покрытия. Главное условие при выборе древесины – найти вылежавшийся материал, что снизит риск изменений геометрии бруса и всей конструктивной формы крыши.

Для мауэрлата подойдет брус сечением 100х100 мм. При сращивании стропил с нахлестом можно использовать доски шириной 500 мм. Брус сечением 150х150 мм рекомендуется использовать для установки среднего прогона – дополнительной точки опоры стропильных ног. Крепить опоры к лежням специалисты рекомендуют специальными металлическими Т-образными пластинами, а плоскость фронтона зашивать строганной дюймовой доской.

Варианты установки стропил

Так как гараж является небольшим сооружением, то для основы крыши подойдет простая схема установки стропил с минимальным объемом названий и специальных обозначений. При сборке простой конструкции необходимо соблюдать 2 условия:

  1. Привлечь 1-2 помощника, так как сборка в одиночку считается не только сложной, но и небезопасной.
  2. Внимательно изучить все элементы до сборки и разобраться с назначением основных элементов, отдельных деталей и узлов: 1 – монолитный пояс, 2 – стена, 3 – гидроизоляция, 4 — обрешетка, 5 – мауэрлат, 6 – стропило, 7 – шпилька, 8 – уголок.

Основной элемент каркаса – стропильные ноги в виде балок, которые опираются на коробку гаража. При подготовке древесины обязательно обработать балки противопожарной пропиткой и антисептиками. Для единой работы стропильной системы используются вспомогательные элементы:

  • подпорки защищают длинные балки от прогиба и используются, если установка стропильной системы планируется для объемной крыши;
  • перемычки придают дополнительную жесткость каркасу и используются для соединения балок;
  • обрешетка – обязательный элемент для монтажа кровельного материала.

Устанавливать обрешетку рекомендуется из тонких брусков перпендикулярно стропилам. Поскольку каркас для кровли гаража не требует расчета сложных конструктивных форм, то установку стропил сделать своими руками можно по упрощенной технологии:

  1. Вариант односкатной крыши является самым простым, так как схема установки включает монтаж балок на стены гаража под определенным наклоном за счет разной высоты подпор. Односкатная крыша не требует от исполнителя особых навыков или знаний, а для монтажа стропильной системы достаточно определить перепад стен, заготовить стропила с учетом оптимального шага 60-70 см, обработать изделия антисептиком и соблюдать последовательность работ. Классическая технология установки стропил для односкатной крыши включает:
  • установку мауэрлата – балок или небольших брусков, соответствующих толщине стены. Выполнять установку мауэрлата необходимо на всю верхнюю плоскость коробки. Если используются бруски, то необходимо заделать пустоты материалом, из которого строилась коробка;
  • отметить места монтажа стропил, вырезать гнезда и обработать пазы в мауэрлате защитными средствами;
  • уложить в гнезда стропила с учетом того, что концы должны выступать на 30-40 см, закрепить скобами и анкерными болтами;
  • при длине стропил от 4,5 м – установить подпоры. В остальных случаях можно сразу приступить к монтажу обрешетки.
  1. Более сложной является технология установки несущих стропил для двускатной крыши в виде прямоугольного треугольника из балок, в котором верхние концы соединяют в верхушке – коньке, а нижние опирают на стены гаража.

Независимо от выбранного варианта, пары стропильных ног необходимо устанавливать параллельно друг другу. Для создания надежного каркаса обязательно жестко закрепить мауэрлаты, используя анкерные крепления, а перед монтажом подпорных балок выровнять поверхность и выполнить гидроизоляцию: уложить рубероид, использовать битумную смазку. Кроме того, монтаж стропильной системы необходимо выполнять после тщательного выравнивания поверхности, а при установке отдельных элементов строго контролировать горизонтальность.

Варианты обустройства каркаса двухскатной крыши

Простейшая двускатная крыша – это создание равнобедренного треугольника, который идеально подойдет для стандартной формы кровли. Создать простейшую конструкцию можно, используя 2 вида стропил:

  1. Висячие – упереть стропила в стены и соединить в коньке. Фиксировать элементы каркаса рекомендуется системой подпорок и горизонтальных перемычек – затяжек. При определении оптимальной высоты конька стоит помнить, что чем выше элемент стропильной системы, тем больше материала потребуется для создания каркаса. Длина стропил рассчитывается так же, как и в односкатной – с припуском для козырька 30-40 см.
  2. Наклонные отличаются способом укладки, так как для распределения нагрузки используются подпорки. Треугольник так же опирается на мауэрлат, соединяется в коньке, но коньковый прогон дополнительно упирается на внутреннюю стену или несущий столб. Использовать такой вид стропил рекомендуется тем, кто планирует устройство гаража с чердаком.

При сооружении подкосов для устойчивости стропильных ног между стойкой и прогонами необходимо соблюдать оптимальный угол – до 45º. На этапе выполнения расчетов двускатной крыши важно определить бюджет строительства и выбрать оптимальный вариант — сколько стоит установка стропил, цена древесины при выборе висячих или наклонных стропил. Кроме того, необходимо точно рассчитать количество и стоимость креплений: пластин, металлических уголков, кронштейнов, прочее.

Использовать саморезы и гвозди можно только для прихваток, а силовые соединения рекомендуется выполнять на шпильках или болтовыми. Технология монтажа простейшей схемы двускатной крыши включает:

  • изготовление заготовки. Сначала отмерить отрезок на тесине, который равен расстоянию между пазами мауэрлата противоположных стен, затем — прибить посередине перпендикулярный брусок, который равен высоте крыши;
  • отмерить длину стропил, используя заготовку и предусмотрев запас для крепления с мауэрлатом, сформировать пары стропильных ног;
  • установить крайние элементы каркаса, натянуть между ними веревку и закрепить стропила анкерами и скобами. После этого чуть ниже конька можно закрепить пару перемычек для дополнительной надежности конструкции.

В процессе монтажа необходимо постоянно контролировать прямолинейность установки стропильной фермы, используя отвес, закрепленный на ригель. По окончании монтажа крайних элементов необходимо установить центральную ферму и зафиксировать конструкцию временными укосинами. Принцип крепления центральных ферм такой же, как и крайних. После установки козырька временные укосины можно демонтировать. Последний этап работ – монтаж обрешетки ячейками, в зависимости от выбранного кровельного материала.

Крепление стропил — как правильно крепить стропила к мауэрлату (видео и фото)

Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2. Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным. Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.

Содержание статьи

Основные элементы стропильного каркаса

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

  • Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
  • Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги. Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.

Стропильная система двухскатной кровли

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:

  1. Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
  2. Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
  3. Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
  4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Основные соединительные узлы стропильного каркаса

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

  • С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.

    Крепление с помощью уголкаф

  • С помощью металлических накладок. Для соединения элементов стропильного каркаса также используют перфорированные стальные накладки, которые позволяют выполнить их фиксацию без изготовления запила в мауэрлате или стропилах, благодаря чему сохраняются их высокие прочностные качества.

    Фиксация стропил с помощью металлических накладок

  • С помощью «чурок». Чурками называют небольшие брусочки квадратного сечения, которые устанавливаются между стропилами и коньковым прогоном или мауэрлатом в качестве распоров, увеличивающих жесткость конструкции.

    Фиксация с помощью деревянных накладок

  • С помощью скользящих креплений. Другой вариант фиксации стропил с коньковым прогоном или мауэрлатом – использование подвижных креплений, которые в быту называют салазки или ползуны. За счет их подвижности можно компенсировать изменение размеров элементов, которое происходит в процессе усадки.

    Фиксация с помощью подвижных креплений

Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

  1. Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
  2. Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.
  3. Скользяща стропильная система

Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату.  Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

  • Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
  • Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Крепежные элементы для фиксации стропил

Различные способы крепления стропильных ног

Видео-инструкция

Как установить стропила на стену дома | Home Guides

Стропила — самый важный компонент каркаса любой крыши. Они удерживают обшивку крыши и безопасно переносят вес крыши на стены здания, так что стены могут эффективно передавать вес на землю. Точка, где стропила встречаются со стеной дома, является пересечением нескольких элементов каркаса, и это пересечение является ключом к конструктивно прочной крыше.

Общие стропила

В наклонной крыше общие стропила проходят от вершины крыши до вершины внешних стен здания.На пике стропила прибивают к коньковой доске, а вверху стены стропила крепят к горизонтальной верхней плите каркаса стены. В обычном обрамлении коньковая доска не выдерживает весовой нагрузки кровли; вся нагрузка на крышу передается вниз через стропила на верх стены, что делает соединение между стеной и стропилами критической точкой в ​​каркасе здания.

Birdsmouth

Там, где стропила встречается с верхней пластиной, над пластиной проходит выемка, называемая «птичий рот», которая обеспечивает безопасную и устойчивую поверхность, на которой может сидеть стропила.Птичья пасть состоит из горизонтального разреза, называемого посадочным вырезом, который опирается на верхнюю часть пластины, и вертикального разреза, называемого отвесом, который опирается на внешний край пластины. Часть стропила за пастью птицы нависает над стеной и образует карниз крыши.

Стропильные стропы

Вес крыши оказывает давление на нижнюю часть стропил, заставляя их растягиваться горизонтально и выталкивать наружные стены здания наружу. Чтобы противодействовать этой силе, стропила соединяются со стропильными балками, также называемыми потолочными балками, которые проходят горизонтально между внешними стенами здания в нижней части стропил.Эти стяжки скрепляют стены и не дают стропилам выталкивать их наружу.

Крепежные детали

Требования к креплению стропил и потолочных балок к верхним плитам определяются местными строительными нормами. Балки потолка и стропила прибивают вместе, а стропила и балки прибивают к верхней плите. Типовые требования кодов определяют: от балок с пальцами ног к пластинам с тремя гвоздями 8d, балок с ног на ногах — к пластинам с тремя гвоздями 8d и от балок торцевых гвоздей к стропилам с тремя гвоздями 16d.

Ссылки

Writer Bio

Эван Гиллеспи вырос, работая в своей семье, занимаясь производством оборудования и товаров для дома, и является опытным садовником. Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

Установка стропил для патио | HomeTips


Эта статья является продолжением статьи: Строительство крыши над террасой или патио.

Стропила распределяют нагрузку на кровлю патио по балкам, что позволяет использовать слишком незначительные кровельные материалы для перекрытия расстояний между балками.

Стропила должны выдерживать собственный вес на открытом пространстве без провисания или перекручивания, а также выдерживать вес кровельного покрытия.

Для крыши, которая должна отводить воду, стропила имеют наклон.

Части крыши придомового дворика.

Стропила можно соединять с ригелями и балками любым из нескольких способов. Правильный метод использования зависит от конструкции крыши.Информацию о правильных пролетах и ​​расстоянии между балками и стропилами крыши патио см. В разделе «Максимальные размеры балки и стропила крыши патио».

Декоративная обрезка концов стропил может придать крыше патио или беседке особый стиль. Если вы хотите добавить декоративные детали к стропилам, сделайте это, прежде чем поднимать и закреплять их на месте. Для криволинейных пропилов используйте сабельную пилу.

Прикрепление стропил к ригелю

При прикреплении потолка к дому стропила крепятся к дому с одного конца. Соединители с металлическим каркасом обеспечивают наилучшее соединение.

Балочные подвесы позволяют подвешивать стропила к балке, а для наклонных стропил можно сделать надрез или использовать специальные стропильные балки.

Если стропила будут располагаться поверх ригеля, прикрепите их сейсмическими анкерами, как если бы стропила прикреплялись к балке.

Соединение стропил

Там, где стропильные соединения не видны, стропила можно соединить встык встык с бортовыми пластинами.

Для этого соедините концы стропил вместе на опорной балке.Затем прибейте два куска пиломатериала размером 1 или 2 дюйма такой же ширины, что и стропила (как показано слева), и длиной около 18 дюймов по центру с обеих сторон стыка. Или соедините элементы, используя изготовленные металлические соединительные пластины.

Если одного стропила недостаточно, два стропила можно соединить внахлест или соединить по балке. © Дон Вандерворт, HomeTips

Убедитесь, что каждый конец стропила на целый дюйм находится на опорной балке. Если вам необходимо соединить несколько стропил, расположите стыки по разным балкам в шахматном порядке, чтобы предотвратить слабое основание.

Другой метод сращивания — хотя он не использует равномерный интервал — заключается в перекрытии концов стропил, которые поддерживаются балками. Если требуется более одного стыка на всей длине стропила, чередуйте стороны внахлест.

Для стандартных 2-дюймовых пиломатериалов прибейте к обеим сторонам каждого стыка шесть общих оцинкованных гвоздей 8d или 10d. Этот тип сращивания, как показано на рисунке справа, добавляет поперечную устойчивость стропилам и может устранить необходимость в использовании распорок.

Наклонные стропила

Установить наклонные стропила на место новичку может быть непросто.Обычно проще всего отрезать одно стропило по размеру, а затем использовать его в качестве шаблона для остальных, но это работает только в том случае, если опорная балка и ригель (или вторая балка) идеально параллельны.

Чтобы вырезать наклонные стропила для крыши внутреннего дворика, уложите стропильную доску так, чтобы она опиралась краем на ригель и балку параллельно ригелю. Затем плотно прижмите острие стропила к стене дома. Используя брусок в качестве линейки, отметьте концы для резки.

Отрежьте треугольную деталь от конца стропила, который опирается на ригель, и от конца, который опирается на балку, как показано ниже.Вырежьте прорези в местах, где стропила опираются на перекладину и балку.

Разместите стропило в нескольких местах вдоль ригеля и балки, чтобы проверить их посадку. Затем разметьте и вырежьте оставшиеся стропила, используя это стропило в качестве шаблона. Перед тем, как закрепить стропила на месте, обработайте их деревянной отделкой. Если прикрепление крыши патио к ригелю под карнизом не дает достаточно места для головы, вы можете установить стропила новой крыши патио на верхнюю плиту стены. © HomeTips.com

Крепление стропил и балок

При строительстве крыши внутреннего дворика может быть сложно построить стоечно-балочные конструкции, поддерживающие стропила.Вот несколько советов, как это сделать:

Существуют различные способы крепления стропил к балке. Самый распространенный метод крепления к верхней части балки — вбивание шурупов под углом.

При этом может потребоваться сначала просверлить пилотные отверстия, чтобы древесина не раскололась. Если стропила будут иметь уклон, используйте сейсмические анкеры (также известные как стропильные стропы), как показано выше.

Хотя в большинстве случаев достаточно одного стандартного якоря, второй может потребоваться по диагонали напротив первого в районах с сильным ветром или в сейсмических районах; проконсультируйтесь с вашим строительным отделом относительно местных стандартов.При использовании обычных анкеров необходимо сделать надрез в стропилах, чтобы они подошли, или использовать двухсторонний анкер, чтобы избежать зазубрин.

Если стропила простираются на большие расстояния или находятся на большом расстоянии друг от друга, они склонны к перекручиванию или короблению, если они не закреплены блокировкой. Также следует учитывать ширину стропил; те, которые сделаны из пиломатериалов 2 на 8 или больше, требуют большей блокировки, чем те, что сделаны из 2 на 6.

Интервал между блокировками обычно определяется местными кодами. Если пролеты стропил меньше 8 футов, коллекторы (перпендикулярные стропила), прибитые к концам стропил, подходят для стропил, которые сидят поверх балок.

Проведите мелом линию через стропила, где будет проходить блокировка, а затем продвигайтесь по балкам, измеряя и отмечая длину необходимой блокировки.

Самый простой метод размещения блоков — это расположить их в шахматном порядке от одной стороны меловой линии к другой, как показано слева. Используя эту технику, вы сможете прибивать блоки лицом к лицу, а не ногать их. Используйте гвозди 16d.

Для декоративного акцента и для того, чтобы скрыть металлические колпачки столбов, вы можете обрезать и подрезать ножку под углом, чтобы она соответствовала верхней части столбов.

СЛЕДУЮЩИЙ СМОТРЕТЬ:

Простая установка одних стропил

Роберт Л. Уильямс

Выпуск № 35 • Сентябрь / октябрь 1995 г.

Любой, кто когда-либо работал с кровельным каркасом, знает, что прибивание стропил — это работа двух человек в лучшем случае. В худшем случае для выполнения задачи потребуются услуги трех-четырех человек. Но бывают случаи, когда дополнительная помощь недоступна.Если вы живете в настоящей глуши, вы можете обнаружить, что платить плотникам за то, чтобы они выезжали во внутренние районы, а затем работали в группах по три или четыре человека, очень дорого, что означает, по крайней мере, даже если вы нанимаете любителей, 30 долларов за штуку. час для команды, или 240 долларов в день.

И это если вы найдете дешевую рабочую силу.

Однако есть очень простой способ, которым практически любой, кто физически способен к скромному ручному труду, может быстро и легко прибить стропила и сэкономить при этом много денег.Используя три показанных здесь простых и почти бесплатных приспособления, вы можете установить стропила любой длины и выполнять каждый этап работы без помощника, не напрягая спину и не рискуя получить травму.

Схема V-образной опоры.

Начните со своего плана стропил и логически проработайте всю работу. Предположим, что каркас стены в комплекте с верхней пластиной и верхней крышкой готов, и вы готовы поднять стойку конька или балку. Предположим также, что коньковая балка будет состоять из одной очень длинной балки длиной не менее 25 футов.

Причина, по которой мы начинаем с невыполнимой задачи, заключается в том, чтобы проиллюстрировать, что если вы можете установить этого монстра, более распространенные коньковые балки вообще не проблема.

Начните с создания того, что я называю V-образной опорой. Для этого потребуется четыре коротких отрезка бруса 2 × 4 (или любого другого размера, который вы используете). Если верх вашей крыши должен быть на восемь футов выше верха каркаса стены, вам понадобится один восьмифутовый брус, один четырехфутовый брус такой же ширины и толщины и два двухфутовых (или 18-дюймовых) бруса. отрезки пиломатериалов, которые могут быть практически любой ширины и толщины, которые у вас под рукой (но имеет смысл использовать одинаковые размеры во всех частях устройства, которое вы строите).Вам также понадобится небольшой кусок полудюймовой фанеры или полудюймовой доски. Длина может быть около фута.

Начните с того, что положите восьмифутовый брус на рабочую поверхность и совместите однодюймовую доску или фанеру с концом восьмифутового бруса. Используйте гвозди 8d, чтобы прикрепить полудюймовую доску к концу бруса. Убедитесь, что концы двух блоков находятся на одном уровне и что тонкая доска не выходит за пределы ширины восьмифутового бруса.

Используйте три гвоздя в ряд на двух концах и в середине полудюймовой доски.Когда это будет сделано, положите одну из двухфутовых секций пиломатериалов на фанеру или полудюймовую доску, но на этот раз пусть по крайней мере шесть дюймов двухфутовой секции выступают за край восьмифутовой доски.

Используйте 18-дюймовую доску (2 × 8 подойдет) и отрежьте доску, как показано на фотографии выше. Зазор у нижнего конца должен быть достаточно широким, чтобы в него легко могло проскользнуть стропило.

Когда будете готовы, поверните восьмифутовый брус и сборку и прибейте другую двухфутовую (или 18-дюймовую) секцию, как вы сделали первый блок.Не используйте на этой стороне фанеру или доску.

Теперь поставьте сборку на край так, чтобы V-образная опора была от вас. Найдите центр четырехфутовой секции пиломатериалов и поместите четырехфутовую секцию, которая является основанием сборки, напротив конца восьмифутовой секции пиломатериалов, чтобы сформировать огромную Т-образную конструкцию.

Гвоздем через нижнюю часть четырехфутовой секции и в конец восьмифутовой секции. Когда это будет сделано, вставьте четыре гвоздя 16d через верхнюю часть четырехфутового основания.Теперь вы готовы к установке всей сборки.

Подготовьте лестницу и большой С-образный зажим. Брус 2 × 4, используемый в V-образной опоре, не тяжелый, и вы можете либо носить его с собой по лестнице, либо использовать веревку, чтобы подтянуть его после того, как вы подниметесь по лестнице.

Перед тем, как приступить к установке V-образной опоры, убедитесь, что вы определили точный центр здания. Отметьте центральное положение на внутреннем крае верхней пластины. Также отметьте точный центр V-образной опоры на краю.Когда вы будете готовы монтировать сборку, вам нужно только совместить две метки.

Поставьте сборку так, чтобы основание опиралось на верхнюю крышку. Удерживая его одной рукой, другой рукой затяните С-образный зажим так, чтобы сборка стояла без поддержки, пока вы готовитесь прибить основание к верхней крышке или пластине. Убедитесь, что вы выровняли две центральные метки, которые вы сделали, и убедитесь, что края основания и верхней крышки или пластины точно выровнены. Если это не так, вы можете немного ослабить С-образный зажим и молотком постучать по краям, чтобы они выровнялись.

Когда все будет готово, вбейте гвозди 16d в верхнюю крышку или пластину. Установите две короткие временные распорки с каждой стороны V-образной опоры, чтобы опоры не наклонялись или не падали во время установки коньковой балки. Закрепите один конец распорки чуть ниже нижних концов коротких (двухфутовых) секций 2х4. Теперь сборка надежно закреплена и готова к использованию.

Теперь соберите еще одну сборку, точно такую ​​же, и установите ее на другом конце каркаса здания.

Для дополнительного преимущества просверлите отверстие на короткой стороне держателя стропила и вставьте в отверстие гвоздь (который должен быть достаточно большим, чтобы гвоздь мог легко перемещаться).Когда стропила встала на место, можно вбить гвоздь в сторону стропила. Гвоздь будет удерживать стропило на месте, и обе руки будут свободны.

На этом этапе вы готовы поднять балку крыши. Для этого сделайте еще одно простое приспособление, используя восьмифутовую длину 2 × 4 (это может быть использовано позже для шпилек или распорок, если хотите) и в конце 2 × 4 прибейте на месте два коротких стержня. , точно так же, как вы это сделали для V-поддержки. Это устройство я называю подъемником балки.

Для использования положите один конец коньковой балки на каркас стены и расположите его так, чтобы он стоял на краю и опирался на V-образную опору.Позвольте четырем футам дополнительной длины выступать за пределы стенной рамы, чтобы при подъеме конец балки не доходил до V-образной опоры.

Используйте подъемник, чтобы два коротких бруса (которые образуют модифицированный V) скользили по бревнам конька. Затем встаньте прямо под балкой и поднимите восьмифутовую балку (используйте более длинную, если нужно) прямо вверх, поднесите конец балки к точке чуть выше V-образной опоры, а затем опустите балку конька на место.

Теперь, если это звучит как огромный подъем, больше, чем вы можете выдержать, позвольте мне заверить вас, что мне 62 года, и я выздоравливаю после сильно сломанной левой ноги, и я в одиночку поднял 25-футовый гребень. балка на место.Чтобы было интереснее, я вырезал бревно только тем утром из очень здорового дерева, которое несколько часов назад повалило штормом. Дерево было очень зеленым и забитым соком (я делал это в июне), и у меня не было никаких проблем с подъемом.

Когда один конец встанет на место, поднимите другой конец коньковой балки до верха каркаса стены, а затем используйте подъемник, как и раньше, чтобы поднять другой конец на место. Когда оба конца встанут на место, используйте молоток, чтобы при необходимости постучать по балке или привести ее в идеальное положение.

При установке коньковой балки всегда существует потенциальная проблема провисания, особенно если балка простирается на большую площадь и не поддерживается по пути. Если это проблема в вашем проекте, поддерживайте коньковую балку через каждые восемь или десять футов (или по мере необходимости) по ее длине. Просто сделайте еще одну вариацию V-образной опоры, которая достигает пола (в идеале над балкой).

После того, как стропила закреплена на коньковой балке, можно вставить стропило в зазор.Держатель-гвоздь готов к использованию. Вы также можете удерживать стропило одной рукой и прибивать его на место, если не желаете использовать держатель-гвоздь.

Пришло время изготовить одиночный стропильный держатель. Возможно, вы пытались встать наверху лестницы, а затем, держась за лестницу, пытались удержать стропило на месте, чтобы можно было прибить его к балке конька. В лучшем случае это сложно, в худшем — невозможно.

С помощью этого простого держателя для стропил вы можете без труда прибить стропила на место.Для изготовления держателя выберите пиломатериал 2 × 10 длиной не менее 18 дюймов. Отметьте держатель следующим образом.

Отмерьте четыре дюйма от левого края бруса и, проведя разметку вдоль волокон, проведите прямую линию длиной один фут от конца доски к другому концу. Теперь используйте квадрат, чтобы отметить линию шириной l¾ дюйма под прямым углом к ​​более длинной линии. Сделайте еще один прямой угол и отметьте шесть дюймов вверх, а затем проведите последнюю прямую угловую линию вправо и к внешнему краю доски.

Теперь разрежьте по линиям, и готовое изделие представляет собой прорезь, достаточно широкую, чтобы позволить стропильному концу находиться внутри него. Одна сторона прорези достаточно короткая, чтобы оставить место для гвоздей.

Чтобы использовать одиночный стропильный держатель, отметьте коньковую балку для расположения стропил и держите стропильный держатель так, чтобы прорезь выровнялась точно (и строго вертикально) с положением стропил. Затем используйте С-образный зажим (один из самых ценных инструментов, который можно купить по низкой цене), чтобы закрепить держатель на стойке конька или балке.

Положите один конец стропила на каркас внешней стены и, поднимаясь по лестнице, удерживайте другой конец стропила (предварительно обрезанный по углу крыши) или потяните его вверх, используя веревку, и затем вставьте стропило в прорезь держателя.

Держатель теперь будет удерживать стропило на месте. Можно раскрутить и сосредоточиться на прибивании стропила к коньковой балке.

Стропила (самодельная с бензопилой) на месте. Обратите внимание, как стропила плотно входит в щель.Два гвоздя заведены, гвоздь-держатель на месте.

Вам, вероятно, потребуется разметить длинную штангу держателя стропил, чтобы верх стропила находился заподлицо с верхом коньковой балки. Помните, что если вы используете стропила размером 2 × 10 и отрезаете под углом шесть дюймов, длина конца стропила вдоль углового пропила теперь составляет около 11,5 дюймов, при условии, что ширина вашего стропила в готовом виде составляла 9,5 дюймов. .

В этом случае отметьте держатель стропил на расстоянии 11½ дюймов от низа и совместите отметку с верхним краем коньковой балки.Когда вы вбиваете два гвоздя в конец стропила, снимите стропильный держатель и завершите прибивание. Перед тем, как спуститься по лестнице, установите держатель для следующего стропила.

Наконец, чтобы не подниматься и спускаться по лестнице так часто, вы можете сделать держатель для нескольких стропил, который будет удерживать одновременно четыре, пять или шесть стропил. Чтобы сделать этот держатель, используйте доску размером 2 × 10 или 2 × 12, вырежьте прорези на 16 дюймов по центру и используйте два С-образных зажима, чтобы удерживать держатель на месте.

Вам понадобится дополнительная высота на держателе, поэтому отрежьте двухфутовую 2 × 4 и прибейте две единицы 2 × 2 к концам держателя для стропил, чтобы было достаточно удлинения, чтобы у вас было место для угла. -прорезать концы стропил.

Теперь вы можете уложить четыре, пять или шесть стропил поперек коньковой балки и прибить их все сразу. Вам не нужно беспокоиться об измерении, так как прорези уже находятся по центру именно так, как они должны быть.

Если вы работаете на строительных лесах, вы можете прибить полдюжины стропил за один раз. Если вы работаете с лестницы, вы не сможете подняться более чем на два или три стропила, не передвинув лестницу.

Все, что осталось теперь, — это научиться срезать под углом концы балок конька и концы стропильных ног стропил и, если хотите, придумать, как делать надрезы для рта птицы на опорах стропил и вертикальные надрезы.Как и все другие строительные работы, это просто, если вы знаете, что делаете, или если у вас есть кто-то, кто может вам это объяснить. Если есть интерес к этим темам, о них можно будет рассказать в следующей статье.

Каркас крыши 101 — Extreme How To

EHT исследует некоторые базовые методы устройства крыши, от макета до установки.

Обрамление крыш — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыш являются сложными.Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Еще одна распространенная конструкция на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов. Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место.Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, шатровую, двускатную и мансардную.Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии. Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Пролет — это измерение через здание от внешней опорной стены до внешней опорной стены. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши.Длина линии — это измерение от внешней стороны линии опорной стены до центральной линии крыши на вершине подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике — это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол между стеновой плитой и линией конька крыши. Шаг может очень сильно варьироваться, от небольшого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет свое собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов.Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами. Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12).Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Шаг — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки кровли и определения уклона.

План стропил

В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это наиболее распространенный и самый простой способ для начинающего строителя.После того, как вы определили подъем, пролёт, прогон, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах с узором для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стеновой плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если корону нужно опустить вниз, крыша в конечном итоге может провиснуть.) Затем выложите стропило, как показано на следующей странице.

План стропил с угольником

Этот пример для крыши с уклоном 8/12

  • Расположите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
  • Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите выступ на этом этапе. Удерживая квадрат в том же положении, что и раньше, отметьте сбоку язычка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой птичьей пастью), чтобы поместить стропило в стеновую плиту.
  • Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
  • Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала с помощью ручной пилы или переносной циркулярной пилы, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте двигаться вниз по стропилам и отмечать разрезы отвесом, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на гладкую ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошла встроенная прогиба. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с собственной поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

У поворотного квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки откосов крутизной более 12/12, а также для укладки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других видов резки. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Для измерения шага сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка уровня на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька рядом с концом стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй отвес на отрезке длины стропильной линии. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать разметку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отвес завершил птичий разрез и обозначил разрез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.

Для возведения стропил используйте временные распорки коньковой доски.

Перед началом обрамления определите положение стропил на обеих верхних плитах и ​​отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъём, за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как хомуты или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

Когда стропила установлены на место, в оконной раме фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются торцевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучшим выбором будет простая двускатная крыша, например, на садовом сарае.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.


Рекомендуемые статьи

Советы по фермам крыши: как правильно их установить

Ферма крыши — это структурная единица, состоящая из небольших элементов, которые координируются вместе и действуют как единый большой элемент.Ферма функционирует как тектонический каркас, который позволяет строителю преодолевать большие расстояния между стенами без дополнительной центральной опоры, что приводит к увеличению открытых пространств.

В настоящее время многие строители предпочитают кровельные фермы традиционным крышам с решетчатым каркасом в основном потому, что они быстрее устанавливаются. Фермы также избавляют от необходимости обрезать сложные углы крыши. Фермы крыши также могут быть сконфигурированы для соответствия любому дизайну и форме крыши. Более того, они профессионально спроектированы, а это означает, что мельчайшие детали конструкции кровли создаются с более высоким уровнем точности.

Хотя установка стропильных ферм проще, чем установка традиционного каркаса, компромисс состоит в том, что это оставляет меньше места для ошибки. Вот несколько советов, как правильно установить стропильные фермы.

Стоимость

По данным HomeAdvisor, затраты на установку стропильных ферм находятся в диапазоне от 7200 до 12000 долларов, а затраты на материалы составляют от 1,50 до 4,50 долларов за квадратный фут. Деревянные фермы стоят от 30 до 400 долларов каждая, в зависимости от размеров крыши.

Установка первой фермы

Фермы можно купить у производителя или изготовить на месте.Фермы из восстановленной древесины, такие как Timberworks Timber Truss, являются популярным выбором, потому что они более устойчивы, чем фермы из зеленого дерева, а также добавляют тепла и характера крыше.

При установке стропильных ферм вручную важно убедиться, что все элементы установлены идеально, прежде чем поднимать стропильные фермы на верхний этаж. Приклейте металлические вставки к стыкам ферм, затем аккуратно прибейте каждую точку, стараясь не повредить дерево.

Для сборных ферм производитель предоставляет схему и компоновку конфигурации ферм.Каждый элемент фермы пронумерован; Первый шаг — перенести цифры на верхние настенные таблички. Кран часто используется при установке стропильных ферм, потому что они обычно большие и громоздкие.

Производитель предоставляет четкие инструкции для каждого шага процесса установки. Обычно подрядчик устанавливает фермы на стороне крыши напротив места расположения фермы №1. Рабочие вручную устанавливают первую ферму в конце крыши на соответствующий номер на стеновой плите.Затем они прибивают его к настенной пластине и прикрепляют временные скобы, чтобы удерживать его в вертикальном положении.

Установка последующих ферм

Затем рабочие устанавливают вторую ферму аналогично первой и прикрепляют гребневую балку на вершине каждой фермы. Эта балка простирается до дальнего конца крыши и нависает над фермами, пока остается на ней. Последующие фермы крепятся к стеновым плитам и коньковой балке. Иногда могут быть добавлены временные дополнительные опоры.

Приставка фермы

Фермы крыши фактически предназначены для перемещения как единое целое, чтобы поддерживать структурную целостность крыши. Изменения температуры и влажности часто вызывают нагрузку на элементы фермы, в результате чего центр нижнего пояса поднимается вверх.

Распространенная ошибка строителей — прибивать нижнюю часть пояса к верхним неназначенным внутренним стенам. К сожалению, это предотвращает перемещение фермы, может привести к растрескиванию элементов фермы и даже к аннулированию гарантии производителя.Обязательно прибивайте фермы только в точках, указанных производителем на макете.

Фермы вальмовой кровли

Фермы вальмовой крыши идеальны в местах с сильным снегопадом или дождем, потому что они имеют уклон в каждой точке и могут предотвратить попадание дождевой воды в комнату. Техника вальмовой кровли проста и может быть выполнена без помощи специалистов или какого-либо специализированного оборудования. Действительно, фермы вальмовой крыши — хороший выбор, когда вы не можете позволить себе кран.

Вот несколько советов по установке вальмовой кровли:

  • Обычные стропила следует измерить в соответствии с углом наклона крыши, затем вырезать до идеальной формы и установить на расстоянии 20 дюймов по стене.
  • Стропила также должны быть размещены на расстоянии 20 дюймов по стене
  • Отметьте точное место над стеной, где будут размещены стропила
  • Поместите стропила в соответствующие места и прибейте их гвоздями. Вы можете использовать дополнительную поддержку для более безопасной установки
  • Обрежьте фанерную обшивку, убедившись, что все грани крыши закрыты
  • Оставьте немного свободного места по нижним краям, чтобы они свободно свисали над стенами.Они действуют как дополнительная поддержка, а также придают изящный вид

Дополнительные наконечники

  • Высота каблука : при размещении заказов на новые фермы, соответствующие существующим, подрядчик должен указать три параметра: уклон, пролет и высоту каблука установленных ферм. Многие часто забывают о высоте каблука, что может привести к тому, что одна ферма окажется выше другой.
  • Анкер с верхней пластиной: Винты для анкеров очень популярны, потому что их легко установить.Однако их может не хватить, если фермы очень длинные. Убедитесь, что используемый ограничитель рассчитан на максимальный подъем фермы. Вы можете получить эту информацию в разделе «Реакция» спецификации фермы.
  • Держите фермы выровненными. : Большинство кровельных ферм необходимо устанавливать в определенном направлении, даже если ремни выглядят точно так же. Некоторые фермы окрашены так, чтобы монтажник мог видеть, где они должны быть установлены, в то время как у других есть бирки в нижней части фермы, где им требуются дополнительные точки опоры.
  • Временные связи : Всегда не забывайте устанавливать временные связи на фермах всякий раз, когда вы покидаете стройплощадку на длительное время, если фермы не полностью установлены и не обшиты настилом
  • Складские фермы на ровной поверхности : Хранение ферм на неровной поверхности может привести к перекосу, что приведет к кошмару каркаса.

Правильная установка стропильных ферм может быть сложной задачей и часто требует помощи профессионала для устранения более технических проблем.Несмотря на растущее распространение стальных конструкций, деревянные фермы остаются очень популярными, поскольку они более экономичны, имеют изящный внешний вид и более энергоэффективны.

Советы и рекомендации по установке стропильных ферм

Защита нового дома от атмосферных воздействий очень важна с наступлением зимы, и применение передовых методов работы со стропильными стропилами поможет упростить процесс.

Строители

могут также обеспечить свою безопасность посредством этого процесса, получая доступ к информации о здоровье и безопасности и безопасным методам работы, предоставляемым Trussed Rafter Association (TRA) и ее членами.

Десять советов по безопасной установке простой домашней кровли.

Шаг 1

Убедитесь, что настенные плиты выровнены и прикреплены к несущим стенам. Отметьте положение ферм на обеих стеновых плитах.

Шаг 2

Механически (это предпочтительный метод) или вручную поднимите первую ферму на крышу в вертикальной плоскости. Установите первую ферму так, чтобы она совпадала с положением конца диагональной распорки стропил при установке.Проверяя временный план работ, прикрепите первую ферму к обеим стеновым плитам, используя распорки и крепления правильного размера.

Шаг 3

Установите вторую ферму, убедившись, что ее производственная поверхность соответствует первой ферме, проверив ярлыки или отметки на ферме. Прикрепите к первой ферме временными горизонтальными распорками по стропилам и стяжкам потолка. Убедитесь, что обе фермы вертикальны.

Шаг 4

Установите третью ферму по направлению к торцу фронтона в правильной ориентации, проверив детали, описанные в шаге 3.Убедитесь, что он вертикальный, и прикрепите его к временной распорке вдоль стропил и потолочных стяжек, чтобы создать устойчивый блок. Установите дополнительные фермы с временными распорками обратно на этот устойчивый элемент.

Шаг 5

Прикрепите постоянные диагональные распорки к внутренней поверхности стропил под углом 45 градусов. Она будет прибита к стеновой пластине на нижнем конце, а затем закреплена как можно выше на первой ферме, но с оставлением места для распорки на вершине. Все постоянные распорки должны быть деревянными, размером не менее 22 x 97 мм, сухими и без дефектов.Каждая ферма должна быть закреплена 2 шт. 3,1 мм x 65 мм длинные гвозди с механическим приводом или диаметром 3,35 мм. оцинкованные гвозди длиной 75 мм. Связь может быть сочлененной при условии, что она перекрывает не менее двух стропильных ферм.

Шаг 6

Закрепите все оставшиеся продольные распорки к стропилам, подкосам и потолочным стяжкам. Помните, что все распорки повторяются с обеих сторон крыши.

Шаг 7

Теперь временное крепление можно удалить, что позволит установить любые оставшиеся фермы, используя готовую часть крыши в качестве средства для их временного закрепления.

Шаг 8

На этом этапе все остальные указанные продольные, диагональные и шевронные связи должны быть прикреплены вместе с металлическими ограничительными ремнями к торцу фронтона. При использовании ферм «цилиндр» теперь можно подсоединить верхнюю секцию.

Шаг 9

После установки, но перед войлоком и обрешеткой крыши, дважды проверьте, чтобы все фермы были выровнены по вертикали и не выходили из вертикальной плоскости.

Шаг 10

Если требуется доступ к верхним связям или фермам типа «цилиндр», это необходимо учитывать при оценке рисков для конкретного участка.Доступ можно безопасно получить с помощью запатентованного оборудования, такого как «DTE Safe Step» или «система доступа STA». Или дополнительные деревянные элементы могут быть включены в конструкцию, чтобы сформировать опору для временной платформы доступа. Это необходимо запрашивать на этапе проектирования.

Наконец, ни в коем случае нельзя обрезать или регулировать фермы. Изменения следует производить только с предварительного уведомления и согласия проектировщика стропильных ферм.

Для получения дополнительных рекомендаций по фермам и их применению посетите веб-сайт www.tra.org.

Установка ферм в отдельном гараже

Установка ферм — единственный выход, если вы строите сарай, гараж или подобное небольшое здание и не можете разрезать крышу.

Меньшие стропильные фермы есть в наличии на большинстве местных лесных складов и в центрах благоустройства домов с большими коробами. Их часто можно купить примерно по той же цене, что и пиломатериалы, необходимые для обычной каркасной крыши.

Фермы могут быть установлены примерно за одну треть быстрее, чем спиленная крыша.Их установка может быть опасной, и ее не следует выполнять без надлежащей подготовки.

Необходимо строго соблюдать соответствующие временные распорки и процедуры безопасного подъема и подъема. Никогда не пытайтесь устанавливать фермы в условиях сильного ветра.

Эти рекомендации доступны в Ассоциации компонентов строительных конструкций. Я предоставил ссылку внизу этой страницы.

Остальная часть этой веб-страницы будет посвящена тому, как я установил бы фермы крыши на отдельно стоящий гараж размером 24 X 28 футов.Для 28-футового гаража, 24 дюйма по центру, нам понадобятся 13-24-футовые общие фермы и две двускатные фермы.

Разметка ферм


Начните разметку с задней стороны здания, чтобы фермы располагались по центру 24 дюйма, первая отметка разметки — 23 и 1/4 дюйма. Затем каждые 2 фута после этого.

Чтобы выложить это здание, я просто делаю отметки на 3/4 дюйма каждые два фута. 23 и 1/4, 47 и 1/4, 71 и 1/4 и т. Д.

Вы также можете сделать первую отметку на 23 и 1/4 дюйма, затем забить восьмипенсовый гвоздь, чтобы зацепить рулетку и отметьте каждые два фута после этого.Две фермы фронтона просто совпадают с внешним обрамлением торцевой стены фронтона.

Подготовка к установке фермы


Решите, как вы хотите установить фермы поверх стен. Эти фермы довольно легкие, и с ними легко справятся двое мужчин. землю и двое мужчин на стене, лестницах или строительных лесах.

Мне нравится подавать их вверх по внешней стороне дальней фронтальной стены и иметь двух мужчин сверху стен, чтобы они сдвинули их на место. Если вам неудобно ходить по стене 2х4, попросите двух мужчин работать со стремянками на внешних стенах.

Перенесите фермы внутрь здания, поместите один конец на стену, а затем другой. При перемещении ферм внутри здания проще всего переносить их вверх ногами, а затем использовать опору 2X4, чтобы наклонить их вертикально.

Установка ферм — временных связей


При установке ферм необходимо использовать временные связи, чтобы удерживать их на месте до тех пор, пока не будет установлена ​​кровельная обшивка и постоянные связи.

Для этих небольших ферм мы можем просто прибить три 16-футовых 2X6 плоских к торцевой стене фронтона.Один в центре, а два других примерно в шести футах от внешних стен.

Просто убедитесь, что гвозди попали в гвоздь, и пусть концы выступают над стеной достаточно, чтобы дотянуться до верхнего пояса ферм. Неважно, торчат ли они над крышей, их можно будет убрать по мере подъема обшивки.

Установка фермы фронтона


Если можно, ферму фронтона следует обшить на земле, поскольку в долгосрочной перспективе это быстрее. Если вам не хватает подъемной помощи, это можно сделать позже.

Эта ферма должна быть прибита заподлицо к обрамлению снаружи фронтальной стены. Трудно пригвоздить элементы каркаса заподлицо, поэтому я предпочитаю пойти дальше и вставить потолочную подкладку сейчас и прибить нижний пояс к подкладке.

Протяните леску на расстоянии 1 и 1/2 дюйма от обрамления и прибейте 2X4 к верхней части фронтальной стены, чтобы она висела внутрь.

Наконец-то пришло время приступить к установке ферм.

  • Поднимите ферму фронтона и установите ее на место.
  • Убедитесь, что нижний пояс полностью опущен, а ферма отцентрирована снаружи по отношению к внешней стене.
  • Используйте 16 гвоздей для пенни и проденьте штырь через нижний пояс в потолочную подкладку через каждые 16 дюймов.
  • Если вы решили не обшивать фронтон, вам придется положить небольшие кусочки обшивки между верхним поясом и временными скобами. Вставьте временные скобы в верхний пояс. Помните, что эти гвозди временные.

Не беспокойтесь о подключении фронтона прямо сейчас, мы сделаем это после установки еще нескольких ферм.

Установка общих ферм


  • Поднимите и прибейте первую общую ферму.
  • Теперь нам нужно установить временные распорки фермы на верхний пояс фермы.
  • Я предпочитаю использовать временные скобы 1X4 на этих меньших фермах, потому что вы можете использовать 8 гвоздей, которые будет легче вытащить позже.
  • 2X4 также можно использовать, но гвозди на 16 пенни сложнее забить и утопить, используйте то, что у вас есть.
  • По той же схеме, что и на стене для первой общей фермы (23 и 1/4 дюйма), отметьте две короткие доски.
  • Прибейте эти две доски к ферме фронтона и к первой общей ферме как можно выше.
  • Помните, что эти гвозди вылезут наружу, поэтому не топайте их.
  • Продолжайте использовать более длинные временные скобы по мере продвижения.
  • Установите еще 4 обычные фермы, после чего вам нужно будет установить диагональную скобу внутри ферм.

Диагональные связи


  • Прежде чем мы сможем продолжить установку ферм, нам необходимо установить диагональные связи.
  • Возьмите 8 футов 1 дюйм 2X4 и разложите его так же, как внешние стены 23 1/4, 47 1/4, 71 1/4 и 95 1/4.
  • Прибейте это 2X4 к верхней части нижнего пояса на расстоянии 1 и 1/2 дюйма от центральной стойки ферм.
  • Возьмите кусок подходящей длины 2X4 и прибейте его к центральной стойке фермы фронтона.
  • Попросите кого-нибудь отвесить фронтон, пока вы прибиваете диагональ к нижней распорке пояса.
  • Этот треугольник, который вы только что создали, намного прочнее временных скоб, которые были прибиты к стене фронтона вначале.
  • Теперь можно закончить установку ферм.
  • Будьте начеку и не позволяйте обычным фермам выйти из-под отвеса, даже если вам придется остановиться и поставить одну из них, это лучше, чем слишком сильно наклонять ее.
  • Когда дойдете до конца фронтальной фермы, установите на нее диагональные связи, как вы это делали с первой.

Советы по установке ферм


  • Хвосты ферм перед установкой должны быть обрезаны до любого карниза, который вы хотите, стандартные фермы поставляются с двухфутовым карнизом.
  • Меня не волнует, насколько вы хороши, по крайней мере, пару хвостов нужно будет обрезать или наклеить перед нанесением субфасции.
  • Выпрямите фермы вместе с обшивкой и снимайте временные связи только тогда, когда они мешают обшивке.
  • После установки ферм их следует как можно скорее обшить.
  • Если вы не можете сразу установить ножны, временные диагональные связи должны быть прибиты гвоздями от пятки одной фермы к горизонтальным временным связям, примененным ранее.

Постоянная связь


После завершения установки ферм требуется постоянная связь.
