Правила и особенности укладки клинкерной брусчатки

История применения клинкера началась в XVIII и XIX веках с мощения дорог. Такое использование было обусловлено необычайной прочностью и долговечностью материала, сделанного из обычной глины и воды. И действительно, ему не страшны ни дождь, ни лёд, ни палящее солнце. В городах Западной Европы до сих пор сохранились дороги, выложенные клинкерной брусчаткой еще в позапрошлом веке. Они в хорошем состоянии и радуют глаз насыщенностью цвета: желтого, охристого, красно-коричневого. Изготавливался клинкерный кирпич и в дореволюционной России.

Со временем область применения клинкера расширялась, совершенствовалась технология его производства, богаче становилась и цветовая гамма. В современном строительстве клинкерные материалы востребованы, в первую очередь, в загородном строительстве. Хорош клинкер для облицовки фасадов и лестниц, обрамления клумб и водоёмов. В нашей статье мы расскажем о том, как правильно сделать садовые дорожки или площадку из клинкерной брусчатки.

Если вы решили сделать это своими руками – прежде надо всё тщательно продумать и спланировать. Сделайте общий план, обозначьте на нём дорожки и те участки, которые хотите замостить клинкером. Наиболее значимые объекты изобразите отдельно, с точными размерами. Определите, какую нагрузку они будут испытывать. От нагрузки и характера грунта зависит способ подготовки основания. Их три: песчаное (для пешеходных дорожек и площадок с небольшой нагрузкой), щебёночное (для умеренного движения и стоянки легкового транспорта) и бетонное (для устройства отмосток, площадок с большой нагрузкой и при проблемных грунтах). Можно сделать основание и из смеси песка и щебня. Помните, что качество и долговечность уложенной брусчатки, в первую очередь зависит от тщательной и грамотной подготовки основания. Определите высоту, угол и направление уклона для стока воды. Исходя из общей площади, на которую будет уложена брусчатка, рассчитайте количество самого клинкера и материалов для основания.

Теперь можно переходить от теории к практике. При помощи деревянных колышков и веревки сделайте разметку участков, на которые будет уложена брусчатка. Аккуратно снимите растительный слой почвы. Если грунт рыхлый – желательно его уплотнить. Подготовленное основание застелите геотекстилем, который выпускается различной плотности – от 80 до 1200 г\м2. Чем больше будет нагрузка на основание, тем тем выше должна быть плотность материала. Грамотный монтаж заключается в устройстве многослойного «пирога» толщиной от 20см (песчаный грунт) до 40см (влажный, глинистый грунт), в зависимости от структуры грунта. Подстилающий слой может быть как однородным (песок, щебень, песчано-гравийная смесь), так и состоящим из разных слоёв. В последнем варианте нижний слой заполняется материалом самого крупного размера, например, щебнем фракции 20-40 мм. Выше следует более мелкий гравий, который застилается геотекстилем и сверху на него насыпается песок. Зернистость материалов уменьшается в направлении снизу вверх. Что касается толщины слоёв — делайте их одинаковыми, чтобы усадка была равномерной. Каждый слой обильно полейте водой (10л\1м2) и утрамбуйте. Если есть возможность – используйте для уплотнения поверхностный вибратор.

Следующий этап – установка краевых ограждений (бордюров), которая производится на жёсткую бетонную смесь. Необходимо, чтобы бордюры обладали высокой степенью устойчивости, особенно в том случае, если имеет место перепад высот между замащиваемой поверхностью и примыкающих к ней зон. Отдельные элементы бордюра устанавливаются на бетонное основание либо с зазорами, которые заполняют цветным раствором, либо встык. Для выравнивания линий натягивайте бечёвку по наружной стороне ограждения. Бортик (кромку) бордюра необходимо закрепить строительным раствором (бетонной смесью) по всему наружному периметру. Последнюю операцию можно опустить лишь при устройстве второстепенных садовых дорожек. После установки и закрепления бордюров укладывается балластный слой – из сухой цементно-песчаной смеси (в соотношении 1 часть цемента и 6 частей песка) или смеси песка и жёсткозернистого диабаза слоем 5-10 см. Толщина балластного слоя после уплотнения должна составлять 3-5 см. Для тщательного выравнивания верхнего слоя используйте рейки-правила.

Теперь наступает очередь самого кирпича. Существует много способов его укладки: ёлочкой, в разбежку, прямоугольниками, треугольниками и т.д. Выбирайте – что душа пожелает! Наиболее значимые объекты мощения можно украсить цветными композициями или орнаментами. Это самый интересный и увлекательный этап. Однако помните, что производить его нужно в сухую погоду или соорудите временный навес от дождя. Для проверки горизонтальности замащиваемой поверхности используйте ватерпас (водный или с отвесом) – простейший прибор, который можно изготовить самим из двух, перпендикулярно скрепленных, брусков. А для подбивания клинкера лучше всего подойдёт резиновая киянка (молоток). Положите кирпич на предназначенное ему место и прижмите руками. Если он лежит ровно, никуда не смещается — легонько подбейте его киянкой. В противном случае поверхность нужно подровнять. Шнур поможет проверять соосность долевых и поперечных швов кладки. Укладывайте клинкер в направлении от замощённой территории, или от дома. Важно и соблюдение постоянства ширины зазоров между брусчаткой: оптимально 2-3 мм. Для этой цели удобно использовать пластмассовые крестики. Если нужно отрезать кирпич – это можно сделать при помощи «болгарки» с отрезным кругом по камню. Когда участок полностью замощён – проверьте его на горизонтальность. Если отдельные кирпичики выдаются вверх – подбейте их киянкой, а если какие-то ниже других, то аккуратно извлеките, подсыпьте немного песка и снова вставьте на место.

Зазоры заполняйте сразу, при помощи жёсткой щётки, совершая разнонаправленные движения. Материал для заполнения швов должен по своей структуре соответствовать материалу слоя подстилающего. То есть, если зернистость последнего имеет класс от 0,5 до 0,8 мм, то материал для заполнения зазоров должен иметь класс 0,5 мм, чтобы его частицы не смогли просочиться ниже подстилающего слоя. Материал для швов нужно слегка увлажнить (как для куличей в детской песочнице) и полностью замести в зазоры.

Прежде чем уплотнять замощенный участок, дайте ему пару дней для усадки. Уплотнение производите поверхностным вибратором, установив его дебаланс на среднюю частоту. После этого оставьте своё произведение, на неделю, в покое, периодически посыпая смесью для швов и заметая её в зазоры. Таким образом, происходит процесс сращивания швов клинкерной брусчатки. Вот, собственно, и вся премудрость. Если вы точно последуете нашим рекомендациям – то в результате получите надёжное и стабильное покрытие, которое отлично послужит не одному поколению.

Поделиться в соц. сетях

Похожие статьи

Технология мощения брусчаткой

Обустройство приусадебного участка сегодня редко обходится без такого материала, как брусчатка. Ее используют для мощения парковки, садовых дорожек, отмостки, площадок для барбекю. Преимущество материала не только в красоте и возможности создавать оригинальные архитектурные формы.

Производство и изготовление клинкерной брусчатки

Два века назад голландцы создали технологию изготовления клинкера, используя опыт и смекалку своих мастеров, они получили материал, который и сегодня отвечает самым строгим требованиям для мощения

www.slav-dom.ru

Технология укладки клинкерной брусчатки на бетонное основание


Как осуществляется укладка клинкерной брусчатки самостоятельно?

Тщательное проведение подготовительных работ – главное условие правильной укладки клинкерной брусчатки. Стандартные правила подготовки не слишком отличаются в любых видах мощений. Работы всегда начинаются с разметки участка. Делается это обычно с помощью деревянных колышек или арматуры и обычного шнура. Таким способом можно не только обозначить площадь, предназначенную для укладки клинкерного кирпича, но и сделать необходимую корректировку границ.

Клинкерная брусчатка устойчива к механическим повреждениям и воздействию агрессивных и химических веществ.

Как выбрать материал?

При расчете закупки материала нужно учитывать то, что ширину дорожек желательно делать кратную длине или ширине клинкерного кирпича. Поэтому при замерах нужно иметь образец в несколько кирпичей именно того производителя и той партии, из которой будет замощена вся площадь. При покупке брусчатки нужно учесть запас в 5-10% на всевозможные подрезки.

После того как ограждены и выделены границы будущего мощения, можно приступать к земляным работам. На этом этапе появляются отличия в проведении подготовки для укладки клинкерной брусчатки. После тщательного изучения характеристик местного грунта с учетом нагрузки, которую будут испытывать участки под мощением, нужно верно подобрать метод подготовки основания. По техническим параметрам и исполнению работ различают три основных вида подготовки качественной укладки. Подробно рассмотрим каждый.

Песчаное основание

Укладка брусчатки на песчаное основание.

Такая подготовка применяется в основном для пешеходных дорожек и площадок, которые не будут подвергаться нагрузкам . После того как сделали разметку, снимаем растительный слой и делаем небольшое углубление из расчета, что весь слой составит примерно 7-10 см плюс толщина брусчатки. На дно получившейся ванны равномерно засыпаем песок слоем около 5-10 см. Разравниваем и поливаем водой. На один квадратный метр площади уходит 10 литров воды. На поверхности должны появиться небольшие лужи. После этого песок нужно утрамбовать.

Затем насыпаем и формируем несущий слой. Для этого берем цементно-пещаную смесь в пропорции 1:5 и равномерно с помощью правила распределяем по всей площади с учетом водоотвода. При монтаже отмостки вокруг здания необходимо сделать уклон от стены не менее 5 мм на 1 метр. На дорожках уклоны планируются или в одну сторону в водоотводящую систему, или в две стороны с дугообразной поверхностью клинкерной брусчатки. Чтобы не сбиться при укладке, уклоны отмечают колышками и шнуром.

Далее нужно установить ограничители бокового сползания в виде бордюра. Делается это так: вдоль одной стороны разметки прокапывается траншея определенной глубины. При этом учитывается, что верхний край бордюра должен быть ниже площади укладки на 5 мм, а снизу стоять на цементно-песчаной подушке в 4-8 см. Снаружи бордюр также уплотняется раствором. После монтажа одной стороны, укладываем пару рядов брусчатки для замера расстояния между бордюрами. После чего роем траншею и устанавливаем второй ряд.

После утрамбовки подсыпки проверяем глубину и уклоны получившегося слоя. Если технология соблюдена, приступаем к укладке. Выложенный кирпич пристукиваем резиновой киянкой и постоянно проверяем плоскость. Для пешеходных зон клинкерную брусчатку монтируют без зазоров. По окончании укладки всю плоскость мощения посыпают чистым просеянным песком и распределяют его по швам с помощью щетки или веника. Остатки песка аккуратно смывают слабым напором воды.

Щебеночное основание

Укладка брусчатки на щебеночное основание.

Такой метод используется для участков стоянки и умеренного движения легкового транспорта. Эта технология приобрела широкую популярность и используется даже для садовых дорожек и отмосток зданий. После окончания разметки роется траншея на всю ширину площади мощения. Для песчаных грунтов хватит 25 см, а для глинистых – до 40 см глубины. Основание получившегося котлована тщательно уплотняют с учетом наклона для отвода сточных вод. На дно высыпают дренажный песок, разравнивают и утрамбовывают с проливом водой. В итоге должен получиться слой в 15-20 см.

Сверху желательно уложить полотно геотекстиля и можно приступать к засыпке несущего слоя дорожки. Для этого используют щебень с фракцией от 5 до 20 мм. Каждые 5 см щебня утрамбовывают по всей плоскости, прежде чем засыпать следующий слой. Таким образом доходят до проектной толщины, которая колеблется от 10-15 см для пешеходных дорожек до 15-30 см для стоянок и проезжей части улиц с не плотным движением. От тщательности трамбовки зависит качество плоскости клинкерной брусчатки без проседаний и сползаний.

Перед следующим слоем укладывают еще один слой геотекстиля, чтобы компоненты не смешивались. На него высыпается песок и выравнивается с учетом уклонов для отвода воды. Песок желательно подбирать чистый речной или карьерный промытый без посторонних включений грязи и глины. Это позволит быстро и без задержек отводить воду с поверхности площадок. Толщина песка не должна превышать 3-5 см.

Там, где площадка не упирается в фундаменты дома или забора, следует оградить мощение бордюрами. Монтаж бордюра производится так же как и при песчаном основании, только в связи с большей площадью и нагрузкой в основание нужно уложить пару стальных прутьев.

Если конструкция подразумевает установку дождевых лотков, их нужно смонтировать на 2-5 мм ниже основной площади кладки. Уклон к дождеприемникам делают в 1-2%, чтобы обеспечить быстрый сход талых и ливневых вод. Монтаж таких лотков обязательно производят с использованием цементосодержащих растворов или бетона.

Бетонное основание

Укладка брусчатки на бетонное основание.

Этот способ подготовки укладки клинкерной брусчатки применяют при благоустройстве площадок с большой нагрузкой и в случаях, если грунт не очень надежен.

При отсутствии бетонной площадки основание готовится следующим образом. В соответствии с разметкой вынимают грунт на глубину 25см. Очищают дно и трамбуют, соблюдая уклоны. Засыпают щебень фракцией 5-20 мм, выравнивают и утрамбовывают. Вдоль разметки устанавливают опалубку из досок толщиной не менее 40 мм. Если площадь заливки бетона больше 15 м2, рекомендуется сделать термические швы, иначе основание может потрескаться. Заранее нужно приготовить арматурную сетку или отдельные прутья для армирования бетона диаметром 10-15 мм.

Смесь для заливки готовят из цемента, песка и щебня в пропорции 1:3:2. Засыпают слой в 5 см, разравнивают и укладывают армирующую сетку. Сверху заливается слой бетона толщиной 5-12 см до проектного уровня. По окончании заливки нужно сформировать уровни и уклоны.

После застывания основания устанавливают бордюры по заранее отмеченному уровню. Помним, что клинкерная брусчатка должна быть выше бордюра на 5 мм. Исходя из этого после снятия опалубки прочищаем траншеи вдоль бетонной площадки. На дно засыпаем слой щебня 5 см. цементно-песчаный раствор и сверху, постукивая киянкой вдавливаем бордюр. С наружной стороны так же укрепляем раствором.

На стяжку высыпаем и выравниваем слой песка или отсева.

Слегка утрамбовываем до состояния, когда рабочий может пройти не проваливаясь.

Толщина песка примерно 3 см. Поверх него и производится укладка брусчатки. По окончании швы засыпаются песком и поливаются водой несколько раз. Вся площадь уплотняется виброплитой.

Несколько слов о самом мощении клинкерной брусчатки. Технология одинакова для любого основания, если вы укладываете тротуарную дорожку или проезжую часть дорожного покрытия. Начинают с крепления ориентировочных шнурков. Один из них натягивают параллельно стене и строго перпендикулярно линии укладки. Выкладывают первый отрезок рисунка и переносят его на всю поверхность укладки. Уплотняют каждую брусчатку в единую площадь при помощи резиновой киянки. Если брусчатка заглубилась ниже уровня, ее вынимают, подсыпают песок в лунку и снова пристукивают на место. В случае необходимости клинкерный кирпич подрезают с помощью болгарки с алмазным кругом.

По окончании укладки швы между брусчаткой необходимо засыпать песком, распределить по площадке при помощи щетки и пролить малым напором воды. Когда песок высохнет, процедуру нужно повторить. Третий раз песком просыпается через три недели, когда свежая засыпка просядет. Через месяц желательно процедуру повторить. В последствии песок цементируется естественным образом, смешиваясь с грязью и пылью. Со временем брусчатка принимает окончательный вид и служит долгие годы.

Стандартные размеры клинкера

Клинкеры с прямоугольными или квадратными размерами изготавливаются из смоляного модуля от 100 до 300 мм. Кроме того, меньшие размеры — эти мозаичные клинкеры (см. Рисунок.

Таблица 1).

Значения и размеры этого стандарта не регулируются. Размер заводского производства зависит от типа упаковки и должен быть согласован до поставки. Здесь необходимо учитывать, предназначены ли клинкерные брусчатки для укладки с узким швом — от ширины от 3 мм до макс.

5 мм (E) — или для укладки с широкими стежками — с шириной шва от 8 до 10 мм (F). Требование для мощения клинкера определяется выбранным размером и формой скраба.

Клинкерные брусчатки могут поставляться с клипами или без них.

Возможны дополнительные промежуточные размеры и специальные размеры, а также брусчатые блоки с фасонными элементами.

Как сделать лепную кладку без использования экспертов

Толщина мощения клинкера определяется характеристиками нагрузки на стену и ожидаемой нагрузкой от движения. Для покрытия эластичной структуры из кладки, в которой продольные суставы простираются поперечно (например, кладочные лопасти) или диагонально (например, «кость») в направлении движения, было найдено подходящим для поглощения горизонтально действующих сил.

При переключении в поперечном направлении учитываются особые требования к сопротивлению скольжению; Мощение брусчатки также может быть выполнено с шероховатой поверхностью.
Для облицовочных блоков клинкера с разделителями возможна футеровка машины.

Таблица 1.

Некоторые размеры и варианты оформления клинкеров

продукт

Возможность стилизации

Размеры рабочей поверхности, мм

Толщина, мм

Прямоугольные меры

Узкий шов (E)

45 — 80 (100)

40 — 80

52 — 80

52 — 71

Широкий стежок (F)

52 — 71 (80)

Ребра / балки

200/52 — 71

80 — 118

220/52 — 71

240/52 — 71

290/52 — 71

440/52 — 71

Квадратные размеры

Узкий шов (E) Широкий шов (F)

45 — 71 (80)

мозаика

52 — 62

Перфорированный травяной клинкер

71 — 113

Переплетение брусчатки:

Узкий шов (E)

52 — 71

— Форма S
— Форма рыбы
— Форма ТТ
— Специальная форма

Промывка клинкера для зон инфильтрации

Широкий стежок (F)

увидеть

размеры выше

См. Размеры выше

Специальные размеры

Узкий шов (E)

45 — 80

Дополнительные размеры по запросу

В последние годы тротуары широко используются при укладке парковочных и садовых дорожек для покрытия. Это особенно характерно для индивидуальной конструкции, где используется разбитый брусчатка из talkomagnezite.

Брусчатка привлекает разработчиков замечательным видом, удобной укладкой и простотой обслуживания. Все это способствует росту спроса как в городах, так и в сельских районах.

Каменный камень — это материал из различных видов природного камня (гранит, кварцит, песчаник) или бетон.

Основное различие между брусчаткой — геометрическая форма — трехмерный прямоугольник. В зависимости от способа изготовления можно измельчать, просеивать, пилить и нарезать кастрюлю.

Получение субстрата

Из-за того, что брусчатка размещается на песке, от этого зависит привлекательность и устойчивость будущего покрытия.

Условием его соблюдения является фундаментальная подготовка причин.
Почва хорошо сбалансирована, удалены корни растений и крупных камней; пещеры и дыры заснули.

Технология штукатурки на основе бетона, песка, всех нюансов для укладки собственных рук

Хорошо сбалансированная поверхность обернута бараном, который может выполняться независимо.

Пол должен быть выбран на такой глубине, чтобы поверхность площадки относительно куличника и высоты стержня была равна уровню пола или несколько выше.

В противном случае, после накопления, вода будет накапливаться на асфальтированной поверхности.

Готовое основание укладывается с геолокацией и покрывается песком слоем 10-15 см.

Пэд тщательно выровнен, затем он собирается для дренажа воды с обязательным соблюдением правила «5%». Брусчатка хорошо заполняется и сжимается вибрирующей пластиной.

Устройство для обрезки

В качестве препятствия используются тротуарные блоки большего размера или используемые для строительства.

Под высотой краев прикреплен кабель и зарыт пояс, заполненный щебнем. Слой цементной суспензии наносят на полтора сантиметра и устанавливается бордюр.

С резиновым kiyank граница должна быть выровнена со строкой. Затем кромка фиксируется бетонной смесью, полученной в соотношении 1: 3 от цемента и песка.

Брусчатка размещена на песчаной подушке

После установки краев его необходимо хорошо слить, чтобы брусчатка не была закончена через 24 часа.

Перед тем, как поместить брусчатку на песок, ее необходимо пролить водой.

Согласно выбранному образцу, тротуары расположены близко друг к другу.

Покрытие выравнивается с использованием уровня, а штанги, если необходимо, укусят резиновый нож. При необходимости он увидел маленький камень с алмазной пластиной.

Когда укладка хорошая, песок закончен, вся поверхность желательно конденсировать вибротрамбовочным блоком с использованием специального резинового дна, чтобы предотвратить повреждение плитки.

Заключительный этап укладки

Когда асфальтоукладчики были хорошо уложены, укреплены и забиты, проложенная площадь заполнения швов должна быть покрыта песком.

Возможно, вопрос в том, какой песок нужен для мощения? Ответ однозначен: мелководный речной песок. Затем брусчатка должна быть повернута вибрационным почтовым ящиком. Вы можете использовать старый метод дедушки, когда собака пескоструйной тканью с тканью с жесткой кучей.

Запись была опубликована администратором в названии Production.

Типы асфальтовых покрытий

Просто асфальтирование:

Этот вариант используется для асфальтирования по уже существующему основанию (бетон, асфальт).
Рекомендуемая толщина асфальта 4 см.

для тротуаров и 5-6 см. для проезжей части. Проливка битумной эмульсией обязательна.

Эконом вариант:

Этот вариант асфальтирования включает в себя подсыпку и трамбовку щебня 5-7 см., после чего асфальтирование 5 см.
Такой вариант асфальтирования можно применять при благоустройстве частных дворовых площадей, тротуарных дорожек, отмостки домов и т.д.

Вариант эконом +:

Этот вариант с устройством пирога, но при существенной экономии на материалах.
Песчаная подушка составляет не более 15 см., щебёночная не более 10-12 см.

Speztrest.ru

и асфальтирование 5 см.
Этот вариант долговечнее предыдущего варианта. Наша организация готова дать гарантию до 2-х лет.
Рекомендуем использовать эконом + для асфальтирования не больших стоянок, парковок и т.д.

Стандартный пирог:

Этот вариант включает в себя устройство пирога, где песчаная подушка составляет 20-40 см., щебёночная 15-20 см.

и асфальтирование 6 см. Такой вариант рекомендуем для асфальтирования проезжих частей, автодромов, стоянок, больших парковок, территории производственно-складских комплексов и т.д.
Данный вариант более долговечен, допускается движение автотранспорта, самосвалов, тракторов и т.д.
Наша организация готова дать гарантию на такие работы до 3-х лет.

Грузовой стандарт:

Это общепринятый российский стандарт, при котором песчаное основание составляет 40-50 см., затем 20-25 см.

щебеночное основание, 6 см. крупнозернистая асфальтобетонная смесь и 5 см. мелкозернистая асфальтобетонная смесь.
Данный вариант долговечен, допускается движение тяжелого автотранспорта, фур, общественного транспорта и т.д.
Гарантия по грузовому стандарту до 4 лет.

ПЕРЕЙТИ К РАЗДЕЛУ «ОНЛАЙН КАЛЬКУЛЯТОР»

Технология гранитных полов, хотя и похожа на технологию укладки обычных давлений, но по-прежнему имеет свои особенности. Известно, что стоимость камней намного выше, чем цена плитки. То же самое относится и к укладке цен — укладка гранитного покрытия намного дороже. Но если вы решите сделать это сами, наша статья поможет вам понять тонкие технологии и красоту ландшафта.

Мощение с гранитной отделкой — это процесс, который требует профессионального подхода, и тогда результат будет прочным и, конечно же, прекрасным.

Подготовка фундамента для гранитной плитки

Каждая работа по закладке начинается с основания фонда.

Первое, что мы должны сделать, это удалить растительный слой земли, чтобы свести все к одной и той же плоскости, если это возможно, если есть горбы или депрессия. Если возникает нерегулярность, все в порядке — мы избавимся от них песком, пропущенным или мусором. Это все еще очень важно, прежде чем вы начнете работать над тем, чтобы сделать правильный макет, принимая во внимание любые отклонения. При нормальном потоке воды наклон должен составлять не менее 5%.

Таким образом, нижний слой удаляется или подготавливается.

Следующий шаг будет зависеть от вашей причины. Возможно, прокладка не выполняется на земле, а на бетонной поверхности, а затем следующим шагом будет заполнить площадь смесью цементного песка.

Но мы рассмотрим самую сложную версию, используя несколько слоев. Нижний слой будет иметь слой песка — с ним мы избавимся от неравенств. Следующий слой фундамента для гранитной плитки — это слой руин с частицей 20-40.

Толщина слоя должна составлять около 10-20 см. Наверху мы можем сложить еще один слой измельченного камня, но с куском 10-20 см. каждый слой осторожен. Желательно, чтобы у вас была вибрация в «арсенале», но если она недоступна, вам нужно сделать хорошую работу ручной работы.

Не забывайте, что на краях должны быть полотна. Если есть клиенты, которым нужна краевая поддержка, лучше установить их заранее, принимая во внимание все предубеждения, которые мы установили в начале проекта.

Мощение камней из гранита

Когда мы создаем щебень, мы собираемся спать на заднем слое — смесь цемента, соотношение песка 1: 3, при условии использования 500 марок цемента.

Этот слой не нужно репрессировать — он вдавливается в очень брусчатые камни во время установки, просто нужно вылить смесь немного больше, чтобы продувка булыжников была на правильном уровне. Чтобы наблюдать линии и высоту, вам нужно вытянуть нить. Укладка камня с помощью гранитного металлического молотка.

Для удобства используйте деревянную палочку, на которую вы касаетесь тротуара и измеряете ее.

После размещения брусчатки, зажимы должны быть протерты смесью цементного песка.

Технология укладки клинкера на трех разных подложках: бетон, щебень и песок

Кроме того, если есть вибрирующий трамбочек, вы должны ходить по площади и фиксировать брусчатку в местах, где это необходимо. Остатки должны быть удалены с площади. После сбора урожая мощение производится с использованием метода распыления — это поможет ускорить ремонт. Эта процедура может состояться через несколько дней. Наконец, два видеоролика, описывающих технологию укладки гранитных тротуарных камней.

Запись была опубликована администратором в разделе «Стилизация».

Как укладывать брусчатку

Некоторое время назад практически все дороги, площади, аллеи и тротуары покрывались обычным асфальтом, серым, однородным и скучным. Сейчас же человечество снова вспомнило о таком прекрасном и оригинальном материале, как брусчатка.

Правила и особенности укладки клинкерной брусчатки

Она представляет собой твердый и прочный материал, позволяющий создавать долговечное и красивое покрытие на гораздо более долгие сроки, чем асфальт. Потому вопрос о том, как укладывать брусчатку, становится все более и более актуальным.

Применение брусчатки

Благодаря высоким эстетическим и техническим характеристикам сфера применения брусчатки достаточно широка.

Ее используют для мощения:

  • скверов;
  • тротуаров;
  • детских площадок;
  • наружных ступеней;
  • автостоянок;
  • заправок;
  • парковых аллей;
  • городских и парковых площадей;
  • патио;
  • площадок возле подъездов и многого другого.

Способы укладки брусчатки

При укладке бетонной, клинкерной, мраморной, базальтовой или гранитной брусчатки обязательно стоит отталкиваться от места ее применения.

А точнее – от нагрузок на это место. В зависимости от этого выделяют три основных способа укладки:

  • на песок – для пешеходных дорожек и прочих площадей с низкой нагрузкой;
  • на цементно-песчаную смесь и гравий – для стоянок, проезжих частей для легкового транспорта и прочих площадок со средней нагрузкой;
  • на бетонное основание – для площадок с высокой нагрузкой.

Вне зависимости от выбранного метода подготовительные методы всегда одни и те же.

Они включают в себя:

  • расчистку территории от кустов, веток, травы и мусора;
  • разметку территории с помощью колышков и шнура;
  • определение или искусственное создание уклона и подготовку дренажной системы;
  • уплотнение грунтового основания.

Укладка брусчатки на песок

Для укладки брусчатки на песок основание покрывается слоем щебня или гравия мелкой фракции, который также трамбуется.

Высота такой подушки должна составить около 10 см. После этого по периметру размеченной территории укладывается бордюр на раствор песка и цемента в пропорции 3 к 1. Бордюр выполняет не только эстетическую, но и опорную функцию. Благодаря ему уменьшается вероятность «сползания» брусчатки.

После высыхания раствора создается песчаная и подушка высотой примерно 10 см.

Для этого используется чистый речной песок без примесей. Выровненный слой поливают большим количеством воды и тщательно уплотняют. На него и укладывают брусчатку в соответствии с выбранным рисунком. Для усадки ее постукивают резиновой киянкой.

После завершения укладки брусчатка трамбуется с помощью виброплиты с резиновой насадкой. Для большей плотности и прочности полученного слоя швы между кирпичиками засыпают мелкозернистым песком, излишки которого смывают слабой струей воды.

Укладка брусчатки на цементно-песчаную смесь

Данный способ отличается от предыдущего несколькими параметрами:

  • более высокая подушка из щебня – до 20 см;
  • подушка из песка должна иметь высоту около 15 см;
  • сверху на уплотненную песчаную подушку выкладывается цементно-песчаная смесь в пропорции 6 к 1.

После этого таким же способом укладывается и усаживается брусчатка.

После завершения работ она обильно поливается водой. После высыхания смеси швы обязательно прометаются.

Укладка брусчатки на бетонную основу

Для укладки брусчатки на бетонную основу песчаная подушка не используется. Сразу после засыпания и трамбовки слоя щебня высотой в 15 см выставляется опалубка. В нее заливается бетонный слой толщиной 10-15 см, иногда – с дополнительным армированием сеткой.
После высыхания на основание укладывают брусчатку на тонкую, 2-3 см толщиной, песчано-цементную стяжку.

Перед нанесением раствора бетон желательно немного смачивать. После окончательного застывания швы между кирпичиками затираются специальной смесью.

Технология мощения брусчатки на склоне или мягкой почве

Часто возникают ситуации, когда брусчатку необходимо уложить на наклонные поверхности. Для этого все склоны делят на несколько видов. К примеру, для уклонов менее 8 градусов применяют обычную технологию.

Для уклонов свыше 20 градусов укладка брусчатки не рекомендуется в принципе. При уклоне же в 8-20 градусов применяют особую систему укладки.

В первую очередь, необходимо очень ответственно подойти к подготовке основания. Очень важно тщательно соблюдать уровень грунта на всей ширине поверхности, которую планируется замостить.

Также необходимо хорошо уплотнить грунт, особенно в случаях с мягкой или рыхлой почвой. Для этого обязательно применяют дополнительное смачивание и вибропрессовальные плиты.

Еще один важный момент – дренажный слой из среднезернистого щебня.

Его насыпают слоем не менее 15 см и тоже уплотняют.
Чтобы избежать «сползания» замощения, используют специальный рулонный материал – геотекстиль. Один его слой укладывается непосредственно в выемку, а второй – поверх слоя щебня. Далее следует выкладывание основы нужного типа и последующие работы проводятся в обычном режиме. Брусчатка укладывается по направления против движения воды, то есть – от нижнего края уклона к верхнему. В нижней части дополнительно предусматривают водосток. Он будет выполнять дополнительную опорную функцию.

Закажите гранит на самых выгодных условиях!

Ищете достойного поставщика и хороший товар?

Свяжитесь с нами через форму «Заказать звонок», по номеру +7 (495) 779-02-56 или по электронной почте Этот адрес электронной почты защищен от спам-ботов.

У вас должен быть включен JavaScript для просмотра. . Наши менеджеры расскажут вам о нашем ассортименте, помогут сделать правильный выбор и оформить заказ.

stroitel12.ru

Клинкерная брусчатка: укладка дорожек своими руками

Укладка клинкерной брусчатки считается специалистами одним из лучших способов оформления площадок и дорожек, если не самым лучшим. Высокие прочностные свойства и долговечность клинкера, обусловленные большой плотностью и низким водопоглощением (в лучших образцах не превышающем 3-4%), делают его идеальным материалом для мощения. Технологичные размеры (200х100х50 мм) удобны для реализации множества схем укладки, а классический, всегда модный цвет кирпича с различной вариацией оттенков способен придать изысканный вид любой поверхности без всяких дизайнерских ухищрений.

Инструменты и материалы

Какие инструменты и материалы потребуются для укладки тротуарной плитки своими руками? В отношении первых все просто, при любой технологии они одни и те же. Это:

  • рулетка, шнур, гидростатический уровень – для разметки площадки;
  • лопата, грабли, шланг для воды – для земляных работ;
  • шпатель, мастерок, резиновая киянка – для работы с раствором и камнем;
  • болгарка с кругами – для резки камня и арматуры;
  • виброплита – для уплотнения грунта и бетона.

А вот список необходимых материалов меняется в зависимости от используемой технологии. Но в любом случае необходимы:

  • сама клинкерная плитка;
  • цемент и песок – для приготовления раствора;
  • бордюрный камень.

Могут понадобиться:

  • щебень или гравий;
  • стальная арматура;
  • деревянные доски;
  • клей для камня;
  • гарцовка или специальная заводская затирка.

Подготовительные работы

Первое, с чего предстоит начать – это подготовка основания для мощения. Используются три технологии в зависимости от того, какой нагрузке будет подвергаться клинкерная брусчатка.

Основание под клинкерный кирпич

Песчаное основание – для площадок и пешеходных дорожек с небольшой нагрузкой.

Щебеночное – если предполагается умеренное движение и стоянка легковых автомобилей.

Бетонное – при интенсивном движении легковых и легких грузовых автомобилей.

При любом виде основания потребуется удалить верхний слой грунта на глубину 30-50 см, разровнять и уплотнить дно площадка. А вот дальнейший порядок работ меняется в зависимости от вида основания.

Песчаная и гравийная подушка

Песок или щебень насыпаются слоем 10-20 см, проливаются водой (из расчета, примерно, 10 л на 1 м2) и трамбуются.

Важно. При разравнивании и трамбовке необходимо обеспечить небольшой уклон к краю площадки для стока воды, примерно 0,5-1 см на 1 м расстояния.

Бетонное основание

При его подготовке работа выполняется в следующей очередности. На дно котлована укладывается слой щебня толщиной 10-20 см, выравнивается с обеспечением уклонов, проливается водой и уплотняется.

По периметру площадки устанавливается опалубка из деревянных досок. Крепят ее с помощью колышков, вбитых в землю, и подпорок. Бетонный раствор марки не ниже М200-300 укладывается на гравийное основание общим слоем 6-15 см. Более точное значение толщины бетонной плиты зависит от того, будет производиться армирование или нет.

Важно. При заливке бетона необходимо предусмотреть температурные швы шириной не менее 5 мм через каждые 1,5-3 м длины.

При укладке арматуры толщина плиты может составлять 6-10 см. Если армирование не применяется, толщину необходимо увеличить до 10-15 см.

При армировании сначала укладывается слой бетона около 3см, затем арматурная сетка из сваренных/связанных между собой стержней, и поверх нее еще один слой бетона. После укладки нужно утрамбовать и разровнять поверхность, обеспечив небольшой уклон к краям площадки.

Технология укладки клинкера

Перед укладкой нужно установить бордюры. Их функция состоит в том, чтобы не позволить крайним камням мигрировать и наклоняться в сторону. Да и дорожка с ними выглядит гораздо аккуратнее, чем без них. Бордюры устанавливают обязательно на раствор. При гравийном и песчаном основании под него делается небольшая ямка. Поверхность бордюра должна быть немного (не более чем на 5 мм) ниже поверхности брусчатки.

Подложка

Без всякой предварительной подготовки кирпич можно укладывать только на песчаное основание. Гравийную подушку необходимо закрыть 5-ти сантиметровым слоем сухой цементно-песчаной смеси, разровняв и уплотнив ее. Бетонное основание тоже закрывается тонким слоем (1-3 см) мелкого песка или отсева. Цель устройства подложки состоит в том, чтобы равномерно распределить нагрузку от брусчатки на всю поверхность основания.

Клинкерный камень можно укладывать на чистый бетон и без подложки. Но в этом случае придется «садить» его на специальный клей. Это хороший и надежный, но затратный способ.

Схемы укладки

Клинкерная тротуарная брусчатка может укладываться по различным схемам. Чаще всего используется:

  • половинная перевязка – камни укладываются параллельно друг другу со смещением

    Укладка клинкерной тротуарной плитки

    на половину;

  • укладка в елочку;
  • трехчетвертная перевязка – то же самое, что и первое, только смещение выполняется на одну четверть.

Могут применяться и другие схемы. В Сети достаточно фото различных рисунков укладки – от самых простых (для дорожек в уединенных местах сада), до самых сложных и красивых (для ступеней лестниц возле парадной двери или на террасе, где часто принимают гостей).

Основные правила укладки

Направление укладки создает бордюр. Если он не установлен (иногда его устройство откладывают напоследок), для обеспечения ровности первого ряда натягивают шнур.

Зазор между камнями должен составлять 3-5 мм. Для их осаживания используют резиновую киянку. Нужно постоянно следить за ровностью кладки и наличием небольшого уклона. Если основание было подготовлено правильно, уклон должен получиться автоматически, но это все равно нужно контролировать. После окончания кладки заполняются зазоры между камнями.

Очень важно. Способ заполнения щели между камнями зависит от вида основания. Если оно песчаное, зазоры заполняют просеянным песком, используя щетку для его распределения по щелям. Вода, попадающая между камнями, будет отводиться через песчаную подушку. Если основание бетонное или гравийное с сухой смесью, попадание воды под брусчатку нужно исключить, иначе она будет там накапливаться, замерзать и отрывать камень от подложки. Чтобы этого не допустить, щели примерно на половину заполняют сухой песчано-цементной смесью, а сверху заделывают эластичной гидрофобной затиркой. Вместо последней, в крайнем случае, можно использовать дешевую гарцовку.

Финишные операции

Никакой особой финишной отделки тротуарная плитка клинкерная не требует. Нужно лишь промыть ее поверхность водой и произвести трамбовку виброплитой с подошвой, укрытой полиуретаном или резиной. Уплотнять нужно от края к середине.

tvoyaplitka.ru

Как осуществляется укладка клинкерной брусчатки

Порядок укладки клинкерной брусчатки предусматривает обязательное выполнение стандартных подготовительных работ, предусмотренных практически при всех видах мощения. Подготовительные работы при укладке клинкерной брусчатки начинаются с разметки территории мощения. Для этого, по контуру будущих мощеных дорожек и площадей, забиваются обрезки арматуры высотой 1,2 метра, между которыми натягивается шнурка. Таким образом обозначается пространство предназначенное для укладки клинкерного кирпича. Этот метод позволяет до начала производства земляных работ, откорректировать границы укладки клинкера. При разметке участка под укладку клинкера, необходимо соблюдать пропорции по ширине дорожек и отмосток. Их ширина, должна быть кратна ширине, или длине клинкерной брусчатки. Это делается для того , что бы уменьшить количество подрезок клинкерной брусчатки. Так, как ширина клинкерной брусчатки на разных фабриках, и даже в разных коллекциях одной фабрики немного отличаются, то разметку для укладки клинкера необходимо производить только после покупки клинкерного кирпича. После окончания разметки, можно приступать к земляным работам. Для этого нужно выкопать траншею (т.н. «корыто» ) по всей площади укладки клинкера, на глубину от 25 см.(для песчаных грунтов) до 40 см.(для глинистых грунтов). После чего, дно выкопанного котлована необходимо выровнять и уплотнить виброплитой. Выравнивание котлована необходимо производить с уклоном в 1 — 2 % от цоколя дома, для отвода ливневых вод в дренаж.

Подготовленный таким образом грунт, способен выдерживать большие нагрузки и перепады температур. Затем, на подготовленное таким образом земляное основание, засыпается дренирующий слой песка, толщиной от 10 до 20 см., который послойно уплотняется виброплитой. Необходимо учитывать, что в процессе трамбовки, слой песка уплотняется и становится тоньше, поэтому засыпку необходимо производить с запасом до 30 % выше запланированной отметки. Это слой, способствует быстрому отводу ливневых и талых вод с поверхности клинкерной брусчатки, и ускоряет проникновение воды в нижние слои почвы. Если грунт в основании песчаный, дренирующий слой песка не нужен. После окончания трамбования дренирующего слоя, производится засыпка несущего слоя дорожки, для этой цели, лучше всего подходит щебень. Обычно применяется гранитный щебень, фракции 5 — 20 мм. Перед засыпкой щебня, на слой песка необходимо уложить слой геотекстиля, который не позволит перемешиваться этим двум слоям. Как и в предыдущей операции слой щебня, необходимо засыпать с запасом по высоте, так как при трамбовании щебень усаживается, происходит так называемое расклинивание щебня. Щебень, в данном случае позволяет распределять нагрузку на клинкерную брусчатку, как со стороны транспорта и пешеходов, так и со стороны грунта.

Толщина несущего слоя щебня для пешеходных или садовых дорожек из клинкера, колеблется в диапазоне от 10 до 15 см., а для автомобильных парковок, или проезжей части улиц от 15 до 25 см., с послойным уплотнением виброплитой. Уплотнение сыпучих материалов, всегда производится очень тщательно, в противном случае со временем, возможно проседание клинкерной брусчатки. Закончив уплотнение щебня, на него настилается еще один слоя геотекстиля, уже на который, засыпается выравнивающий слой песка. Геотекстиль, предотвратит проникновение песка в нижележащий слой щебня, перемешивание слоев «дорожной одежды» и проседание клинкерной брусчатки. Песок в данном случае необходим чистый, без пылевидных и глинистых включений, позволяющий быстро и без задержек отводить воду с поверхности клинкера. Для этого подойдет песок речной, или карьерный мытый, без посторонних включений в виде комков глины или гравия. Выравнивающий слой песка служит ложем для укладки клинкерной брусчатки, и его толщина колеблется от 3 до 5 см.

Толщина выравнивающего слоя, не может выходить за приведенные рамки в связи с технологическими особенностями укладки клинкерной брусчатки. При укладке клинкерной брусчатки на дорожку необходимо предусмотреть возможность закрепления крайнего камня, если конечно край дорожки не упирается в фундамент дома или цоколь забора. Обычно клинкер по краю дорожки крепится специальным бордюрным элементом, выполненным из того же клинкера, но специальной формы, или для этой цели используется обычный клинкерный кирпич, как правило и бордюр и клинкерный кирпич устанавливается на бетонное основание, с армированием в два прутка. В противном случае, со временем, возможно растрескивание бетона и расползание клинкера. В качестве крайнего камня иногда используют и гранитную брусчатку того же цвета, что и клинкерная брусчатка, или более темного, для усиления оптического эффекта. Иногда для закрепления крайнего клинкера, вместо бетона используют специальный пластиковый уголок, с стальными стержнями, крепящими его к земле, и обеспечивающими надежное фиксирование клинкерной брусчатки от горизонтальной подвижки.

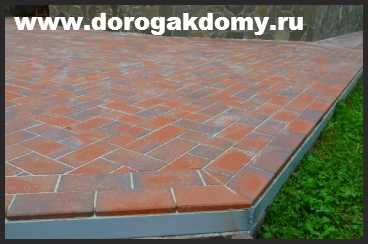

Такое укрепление крайнего клинкера, очень часто используют, если плоскость укладки клинкерной брусчатки находится значительно выше газона. Установку крайнего клинкера вместо бордюров или бордюры из клинкерной брусчатки, производят с таким расчетом, чтобы между ними размещалось расчетное количество целых клинкерных кирпичей. Если этого не предусмотреть, на дорожке появится ряд разрезанных клинкерных кирпичей, портящий вид дорожки и удорожающий мощение клинкерной брусчаткой. Обычно клинкерная брусчатка укладывается без швов, «впритык», и замер производят не по одному кирпичу, а как минимум по 10 клинкерным кирпичам, уложенным «впритык». В том случае, если рисунок укладки клинкерной брусчатки, или технология мощения клинкером, подразумевает присутствие швов, расчет ширины дорожки или площадки производят с учетом шва между соседними клинкерными кирпичами. Укладку клинкерной брусчатки на подстилающий слой песка производят с запасом по высоте, с таким расчетом, что бы после уплотнения ее виброплитой, он опустился на 1 — 2 см., на соответствующий расчетный уровень мощения.

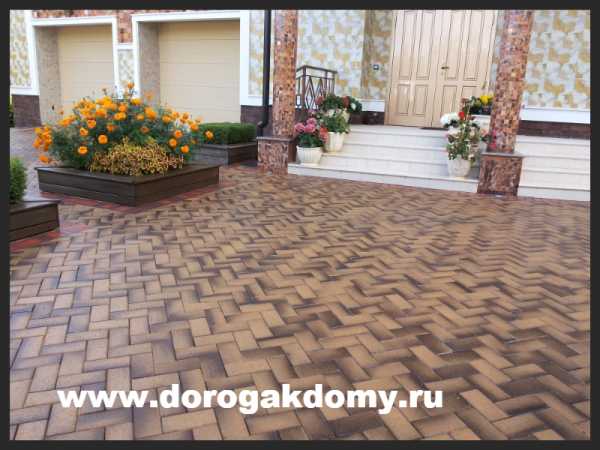

Укладку клинкерной брусчатки всегда производят с небольшим уклоном в 1 — 2 %, от дома, обеспечивающим быстрый отвод ливневых и паводковых вод с поверхности клинкерной брусчатки, в ливневку. При монтаже дождеприемников и дождевых лотков, их устанавливают как правило чуть ниже плоскости мощения клинкерной брусчатки. Монтаж дождеприемников и лотков водоотведения всегда производят с использованием бетона или цементосодержащих растворов, независимо от способа укладки клинкерной брусчатки. Часто, укладку клинкера, приходится производить на уже готовое бетонное основание. В этом случае, необходимо проверить высотные отметки залитого бетонного основания для укладки клинкерной брусчатки, и уклоны, а также плоскостность бетонной плиты.

При обнаружении вогнутых поверхностей бетонного основания, с отклонениями свыше 2 мм./м., необходимо предусмотреть возможность отвода воды, из под  клинкерной брусчатки. В противном случае в весенний период, возможно вспучивание клинкерного кирпича в местах скапливания талой воды под поверхностью клинкера, вследствие ее повторного замораживания. Отвод воды из под клинкерной брусчатки необходимо предусмотреть и по всему периметру бетонной плиты, особенно со стороны ее понижения. При укладке клинкерной брусчатки на бетонное основание, необходимо обязательное использование геотекстиля, для предотвращения вымывания песка из под клинкера. Кроме того, геотекстиль в обязательном порядке используется в местах примыкания отмосток к цоколю дома.

Ведя разговор об укладке клинкерной брусчатки на бетонное основание, невозможно обойти стороной отрицательные стороны использования бетона и цементосодержащих растворов при работе с такими материалами как клинкер. Наверняка, многие из Вас, замечали уродливые белесые или желтоватые потеки  на новых кирпичных домах. Это солевые отложения, так называемые высолы, образующиеся по разным причинам (чаще при нарушении технологии производства работ и хранения материалов). Такие же высолы образуются и при укладке клинкерной брусчатки, при использовании цементосодержащих растворов. Высолы на клинкерном кирпиче, представляют из себя кристаллические солевые образования в виде тонких пленок или рыхлых кристаллических наростов, относительно прочно связанных с поверхностью клинкерной брусчатки. Образующиеся на поверхности клинкера высолы ухудшают декоративные качества клинкерной брусчатки и снижают прочность конструкций.

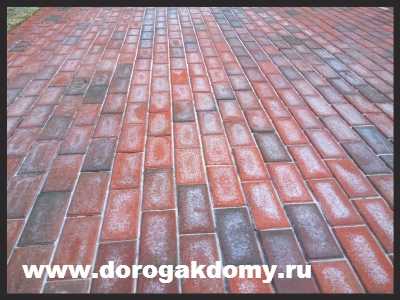

Появление высолов на клинкерной брусчатке, является прямым следствием использование при ее укладке материалов в состав которых входит цемент. Кроме того, высолы образуются при использовании для укладки клинкерной брусчатки сыпучих материалов с высоким содержанием растворимых водой соединений. Часто причиной образования высолов на поверхности клинкерной брусчатки является вода с содержанием посторонних веществ. Неправильные условия хранения строительных материалов и низкая температура при укладке клинкерного кирпича, также является одной из причин появления высолов на клинкерной брусчатке. Причины появления высолов на поверхности клинкерной брусчатки обширны и разнообразны, избежать их появление можно соблюдая технологию укладки клинкерной брусчатки, а вот избавиться от высолов, достаточно сложно. Для очистки клинкерной брусчатки от солевых отложений, применяют смывки, но каждый раз их приходится подбирать опытным путем. Кроме того даже полная очистка клинкера от высолов не гарантирует от повторного их появления без устранения причин их вызвавших.

Ландшафтная компания «ДОРОГА К ДОМУ» специализируется в области ландшафтного строительства и комплексного благоустройства. Специалисты нашей компании на профессиональном уровне произведут мощение клинкерным кирпичом, или укладку клинкерной брусчатки в Москве и Московской области. Заказать ландшафтные работы, можно по тел.8–901–526–21–11.

www.dorogakdomy.ru

[email protected]

www.dorogakdomy.ru

Как осуществляется укладка клинкерной брусчатки самостоятельно?

Тщательное проведение подготовительных работ — главное условие правильной укладки клинкерной брусчатки. Стандартные правила подготовки не слишком отличаются в любых видах мощений. Работы всегда начинаются с разметки участка. Делается это обычно с помощью деревянных колышек или арматуры и обычного шнура. Таким способом можно не только обозначить площадь, предназначенную для укладки клинкерного кирпича, но и сделать необходимую корректировку границ.

Клинкерная брусчатка устойчива к механическим повреждениям и воздействию агрессивных и химических веществ.

Как выбрать материал?

При расчете закупки материала нужно учитывать то, что ширину дорожек желательно делать кратную длине или ширине клинкерного кирпича. Поэтому при замерах нужно иметь образец в несколько кирпичей именно того производителя и той партии, из которой будет замощена вся площадь. При покупке брусчатки нужно учесть запас в 5-10% на всевозможные подрезки.

После того как ограждены и выделены границы будущего мощения, можно приступать к земляным работам. На этом этапе появляются отличия в проведении подготовки для укладки клинкерной брусчатки. После тщательного изучения характеристик местного грунта с учетом нагрузки, которую будут испытывать участки под мощением, нужно верно подобрать метод подготовки основания. По техническим параметрам и исполнению работ различают три основных вида подготовки качественной укладки. Подробно рассмотрим каждый.

Монтаж бордюров своими руками.
Укладка тротуарной плитки во дворе своими руками.
Как выглядит баварская кладка? Подробнее>>

Песчаное основание

Укладка брусчатки на песчаное основание.

Такая подготовка применяется в основном для пешеходных дорожек и площадок, которые не будут подвергаться нагрузкам . После того как сделали разметку, снимаем растительный слой и делаем небольшое углубление из расчета, что весь слой составит примерно 7-10 см плюс толщина брусчатки. На дно получившейся ванны равномерно засыпаем песок слоем около 5-10 см. Разравниваем и поливаем водой. На один квадратный метр площади уходит 10 литров воды. На поверхности должны появиться небольшие лужи. После этого песок нужно утрамбовать.

Затем насыпаем и формируем несущий слой. Для этого берем цементно-пещаную смесь в пропорции 1:5 и равномерно с помощью правила распределяем по всей площади с учетом водоотвода. При монтаже отмостки вокруг здания необходимо сделать уклон от стены не менее 5 мм на 1 метр. На дорожках уклоны планируются или в одну сторону в водоотводящую систему, или в две стороны с дугообразной поверхностью клинкерной брусчатки. Чтобы не сбиться при укладке, уклоны отмечают колышками и шнуром.

Далее нужно установить ограничители бокового сползания в виде бордюра. Делается это так: вдоль одной стороны разметки прокапывается траншея определенной глубины. При этом учитывается, что верхний край бордюра должен быть ниже площади укладки на 5 мм, а снизу стоять на цементно-песчаной подушке в 4-8 см. Снаружи бордюр также уплотняется раствором. После монтажа одной стороны, укладываем пару рядов брусчатки для замера расстояния между бордюрами. После чего роем траншею и устанавливаем второй ряд.

После утрамбовки подсыпки проверяем глубину и уклоны получившегося слоя. Если технология соблюдена, приступаем к укладке. Выложенный кирпич пристукиваем резиновой киянкой и постоянно проверяем плоскость. Для пешеходных зон клинкерную брусчатку монтируют без зазоров. По окончании укладки всю плоскость мощения посыпают чистым просеянным песком и распределяют его по швам с помощью щетки или веника. Остатки песка аккуратно смывают слабым напором воды.

Щебеночное основание

Укладка брусчатки на щебеночное основание.

Такой метод используется для участков стоянки и умеренного движения легкового транспорта. Эта технология приобрела широкую популярность и используется даже для садовых дорожек и отмосток зданий. После окончания разметки роется траншея на всю ширину площади мощения. Для песчаных грунтов хватит 25 см, а для глинистых — до 40 см глубины. Основание получившегося котлована тщательно уплотняют с учетом наклона для отвода сточных вод. На дно высыпают дренажный песок, разравнивают и утрамбовывают с проливом водой. В итоге должен получиться слой в 15-20 см.

Сверху желательно уложить полотно геотекстиля и можно приступать к засыпке несущего слоя дорожки. Для этого используют щебень с фракцией от 5 до 20 мм. Каждые 5 см щебня утрамбовывают по всей плоскости, прежде чем засыпать следующий слой. Таким образом доходят до проектной толщины, которая колеблется от 10-15 см для пешеходных дорожек до 15-30 см для стоянок и проезжей части улиц с не плотным движением. От тщательности трамбовки зависит качество плоскости клинкерной брусчатки без проседаний и сползаний.

Перед следующим слоем укладывают еще один слой геотекстиля, чтобы компоненты не смешивались. На него высыпается песок и выравнивается с учетом уклонов для отвода воды. Песок желательно подбирать чистый речной или карьерный промытый без посторонних включений грязи и глины. Это позволит быстро и без задержек отводить воду с поверхности площадок. Толщина песка не должна превышать 3-5 см.

Там, где площадка не упирается в фундаменты дома или забора, следует оградить мощение бордюрами. Монтаж бордюра производится так же как и при песчаном основании, только в связи с большей площадью и нагрузкой в основание нужно уложить пару стальных прутьев.

Если конструкция подразумевает установку дождевых лотков, их нужно смонтировать на 2-5 мм ниже основной площади кладки. Уклон к дождеприемникам делают в 1-2%, чтобы обеспечить быстрый сход талых и ливневых вод. Монтаж таких лотков обязательно производят с использованием цементосодержащих растворов или бетона.

Бетонное основание

Укладка брусчатки на бетонное основание.

Этот способ подготовки укладки клинкерной брусчатки применяют при благоустройстве площадок с большой нагрузкой и в случаях, если грунт не очень надежен.

При отсутствии бетонной площадки основание готовится следующим образом. В соответствии с разметкой вынимают грунт на глубину 25см. Очищают дно и трамбуют, соблюдая уклоны. Засыпают щебень фракцией 5-20 мм, выравнивают и утрамбовывают. Вдоль разметки устанавливают опалубку из досок толщиной не менее 40 мм. Если площадь заливки бетона больше 15 м2, рекомендуется сделать термические швы, иначе основание может потрескаться. Заранее нужно приготовить арматурную сетку или отдельные прутья для армирования бетона диаметром 10-15 мм.

Смесь для заливки готовят из цемента, песка и щебня в пропорции 1:3:2. Засыпают слой в 5 см, разравнивают и укладывают армирующую сетку. Сверху заливается слой бетона толщиной 5-12 см до проектного уровня. По окончании заливки нужно сформировать уровни и уклоны.

После застывания основания устанавливают бордюры по заранее отмеченному уровню. Помним, что клинкерная брусчатка должна быть выше бордюра на 5 мм. Исходя из этого после снятия опалубки прочищаем траншеи вдоль бетонной площадки. На дно засыпаем слой щебня 5 см. цементно-песчаный раствор и сверху, постукивая киянкой вдавливаем бордюр. С наружной стороны так же укрепляем раствором.

На стяжку высыпаем и выравниваем слой песка или отсева.

Слегка утрамбовываем до состояния, когда рабочий может пройти не проваливаясь.

Толщина песка примерно 3 см. Поверх него и производится укладка брусчатки. По окончании швы засыпаются песком и поливаются водой несколько раз. Вся площадь уплотняется виброплитой.

Несколько слов о самом мощении клинкерной брусчатки. Технология одинакова для любого основания, если вы укладываете тротуарную дорожку или проезжую часть дорожного покрытия. Начинают с крепления ориентировочных шнурков. Один из них натягивают параллельно стене и строго перпендикулярно линии укладки. Выкладывают первый отрезок рисунка и переносят его на всю поверхность укладки. Уплотняют каждую брусчатку в единую площадь при помощи резиновой киянки. Если брусчатка заглубилась ниже уровня, ее вынимают, подсыпают песок в лунку и снова пристукивают на место. В случае необходимости клинкерный кирпич подрезают с помощью болгарки с алмазным кругом.

По окончании укладки швы между брусчаткой необходимо засыпать песком, распределить по площадке при помощи щетки и пролить малым напором воды. Когда песок высохнет, процедуру нужно повторить. Третий раз песком просыпается через три недели, когда свежая засыпка просядет. Через месяц желательно процедуру повторить. В последствии песок цементируется естественным образом, смешиваясь с грязью и пылью. Со временем брусчатка принимает окончательный вид и служит долгие годы.

1pokirpichy.ru

Клинкерная тротуарная брусчатка надежный материал на века

Одним из оптимальных вариантов мощения проезжей части, дорожек, тротуаров, отмосток и площадок является клинкерная брусчатка, которую часто называют мостовым или тротуарным кирпичом. Клинкер относится к немногим рукотворным материалам из натурального сырья, которые не только доступны по цене и обладают превосходным декором, но и могут беспроблемно эксплуатироваться в уличных условиях под воздействием огромных механических и абразивных нагрузок. Клинкерная брусчатка за несколько веков применения в качестве дорожного покрытия наглядно продемонстрировала, что по-особому обожженная глина может обладать сверхпрочностью, долговечностью и превосходным эстетичным наполнением при условии корректной укладки, правильно подобранной выкладки и безошибочного обустройства несущей основы и швов.

Выбор основания

Современная технология изготовления клинкера характеризуется большим выбором типоразмеров и множеством цветовых решений, что положительно сказывается на применении материала в частном и загородном строительстве. Чаще всего используется клинкерная брусчатка прямоугольной формы толщиной 18–110 мм, которая при формировании однородного покрытия обеспечивает возможность равномерного распределения нагрузок. Величина и интенсивность нагрузочных воздействий определяет тип подстилающего слоя и основания.

В строительной практике востребованы три методологии укладки клинкерной брусчатки на:

  • песчаное основание: легкие регулярные пешеходные нагрузки;
  • песчано-щебеночное основание: средние и сильные пешеходные нагрузки, нерегулярный проезд легкового автотранспорта;
  • бетонное армированное основание: повышенная интенсивность всех видов движения, в том числе и грузовых транспортных средств.

Каждое основание имеет многослойную структуру для обеспечения устойчивости клинкерного настила и отвода поступающей влаги. Клинкерный мостовой кирпич отличается низкой водопоглащаемостью, поэтому нередко проблема дождевых луж и озер талого снега решается за счет незаполнения или засыпания швов песком. Практичное, на первый взгляд, решение может привести к частичному вымыванию основания и стать причиной деформации клинкерного настила. Проблема легко устраняется при помощи специальной подстилки из высоководопроницаемого трассового дренажного раствора Tubag TDM или TPM-D от компании Quick-Mix. Чтобы оградить зазоры между кирпичами от накапливания грязи и мусора, используется трехкомпонентный водопроницаемый раствор для заполнения швов Tubag PFL. Другим способом формирования долговечного покрытия из клинкерной брусчатки является его укладка на подстилающий слой, выполненный с небольшим уклоном в одну сторону (0,5–0,7 см на каждые 100 см поверхности). В качестве материала подстилки используется трассовый раствор для укладки брусчатки Tubag TDМ или TPM-D. Швы заполняются водонепроницаемым раствором Tubag PFN. Благодаря уклону настила и водонепроницаемости швов, вся влага с поверхности клинкера оперативно отводится в специальную ливневую систему.

Технология изготовления основания

Песчаное, щебеночное или бетонное основание имеют схожую многослойную конструкцию и отличаются только материалами и толщиной слоев. Перед формированием основания выполняется выемка, досыпание или разравнивание грунта из расчета, что на песчаных почвах толщина основания может достигать 20 см, на грунтах склонных к вспучиванию — до 40 см. В случае необходимости устанавливаются бордюры, которые закрепляются цементным раствором.

При обустройстве песчано-щебеночной основы используется компоновка из геотекстиля, 25 см слоя щебня, еще одного полотна геотекстиля и 5–10 см подстилающего слоя из песка, на который вплотную друг к другу укладывается клинкерная брусчатка. Песок может быть заменен на один из трассовых растворов для укладки брусчатки Tubag.

Щебеночное основание опирается на геотекстиль, 5 см слой песка, 5–10 см щебеночную засыпку и 10 см слой цементно-песчаной смеси. Надежность основания многократно возрастает при использовании трассовых растворов Tubag TPM-D зернистостью от 4 до 8 мм в качестве подстилающего и несущего слоя. Максимальная прочность основания для укладки клинкерной брусчатки достигается за счет использования 15–20 см слоя щебня и 20 см слоя бетонной стяжки с армированием сварной сеткой. Трассовые растворы Tubag позволяют подготовить как несущую армированную поверхность, так и верхний слой для установки клинкера. В процессе обустройства основания каждый насыпной слой тщательно поливается водой и утрамбовывается.

Выкладка брусчатки

Укладка мостового кирпича выполняется в сухую погоду с помощью правила, строительного уровня и резиновой киянки. Существуют десятки техник расположения клинкерной брусчатки: в разбежку, перевязка елочкой, двухэлементная блочная, перевязка трехчетвертная, половинная перевязка, диагональная, одно и двухблочная, треугольниками, по кругу и т. д. Повсеместно применяется разноцветная выкладка, техника орнамента и креативные цветные композиций. Соблюдение одинаковой ширины зазоров между кирпичами обеспечивается использованием пластиковых «крестиков». Для заполнения швов применяется водонепроницаемый раствор Tubag PFN или прочный водопроницаемый раствор Tubag PFL.

kd-klinker.ru

Как укладывать клинкерную брусчатку

Подробности
Создано 18.05.2014 17:03

Тротуарная клинкерная брусчатка используемая в качестве дорожного покрытия — это хорошее решение при выборе строительного материала на тротуарную плитку вокруг дома, предназначенную для дорожек в саду, подъездных путей или клинкерных ступеней для вашего дома. Прямоугольные классической формы изделия из тротуарного клинкера на мостовой обеспечивают укладку всевозможных различных конструкций. Исполнение по уладке тротуарного клинкера не сложно, хотя требует особого внимания и необходимой точности. Для выполнения дорожной поверхности из тротуарной клинкерной брусчатки нужен материал на подсыпку, материал на швы и необходимые инструменты.

С чего начать укладку клинкерной брусчатки

Работу по укладке клинкерной брусчатки следует начинать с изучения мягкого грунта в верхней части почвы. Верхний грунт снимается и его можно хранить, для возможного последующего использования. Остальную часть грунта, следует подготовить так, чтобы он был вынослив и имел достаточную несущую способность. Для этого может потребоваться уплотнение основания. На основании распределяется несущий слой, толщина которого зависит от количества ранее удаленной земли. Слой служит в качестве заливки или верхнего выравнивания, а также переносить нагрузки. Его необходимо выполнить, например из смеси гравия и песка с зернистостью 0/16, 0/32 и 0/45 мм. В зависимости от свойств основания, на поверхность по которой не будут ездить тяжелые автомобили, наносится от 20 см (на основании песчаном) до 40 см (в случае, если основание глинистое) несущего слоя и сбивается этот слой с помощью вибратора.

Обезвоживание и другие подготовительные работы для тротуарной брусчатки

Для правильного функционирования покрытия из тротуарного клинкера, ключевым показателем клинкерной брусчатки является тщательное выполнение обезвоживания — необходимо определить для этого все параметры. На этом этапе выбирается также тип связывания клинкерного кирпича, плитки (например, «елочкой», блочные) и размер тротуара, боковые границы.

Выравнивание и зернистость поверхности перед укладкой тротуарного кирпича

Неровная земля (на которой будет несущий слой) должна быть выровнена, чтобы была плоская параллельная поверхность. На подготовленную, плоскую поверхность наносится песочно-галечный слой с использованием размера зерен (например, смесь с фракцией 0/16, 0/32, 0/45 мм).

Границы края дорожки из клинкерной брусчатки

Крепкие границы края гарантирует соответствующую прочность всей пешеходной  дорожки, особенно тогда, когда существуют различия по высоте с окружающей местностью или если клинкерная брусчатка соседствуют с покрытием не вымощенным. В последнем случае выполняется слой бетона в качестве опоры, своего рода фундамент для последующего слоя. Его положение необходимо точно измерить и определить с помощью веревки. Положение границы края рассчитывается на основе измерения номинального показателя клинкерной брусчатки мостовой и размеров швов в размере не менее 3 мм. При определении высоты границы края следует учитывать необходимость надлежащего дренажа, с достаточным уклоном (мин. 2,5%). Отток должен всегда вести на улицу, в направлении противоположном зданию.

Изготовление несущего слоя верхней поверхности под тротуарный клинкер

После границы края необходимо подготовить последний слой несущей верхней поверхности. Этот слой должен состоять из материала различной толщины. Компоненты с очень мелкой фракцией (ниже 0,063 мм, такие как мука, глины и т.д.) не должны превышать 5% объема этого слоя. Конструктивная высота поверхности и следовательно подсыпки вместе с клинкерной брусчаткой вытекает из измерения концентрированного основания (от 3 до макс. 5 см) и толщины покрытия клинкерной брусчатки. Самая высокая точка несущего слоя, как элемент на который будет наноситься клинкер играет важную роль. Должно быть особенно тщательно выполнена (в высоту) слоями таким образом, чтобы была создана закрытая, ровная и плоская поверхность. Балласт под тротуар выполняется из крошки с фракцией 0/4, 0/5 или 0/8 мм. Соответствующий материал, например смесь муки из мелкого щебеня из твердого камня, например базальт или диабаз. Материал подсыпки необходимо распределить с учетом показателя плотности, на слой с равномерной толщиной. Предварительное уплотнение материала подсыпки является существенным условием для подготовки поверхности под укладку клинкерной брусчатки. Таким образом сводится к минимуму возможность просадкам грунта.

Укладка брусчатки из клинкерного кирпича

Укладка клинкерного тротуара идет поэтапно, установив завязками границы фрагментов поверхности так, чтобы все связывание имело симметричное расположение швов. Есть две причины, почему необходимо сохранить минимум 3 мм ширины шва, благодаря этому выровнены мелкие, неизбежные различия размеров мостовой, вытекающие из допусков, а также будет обеспечена соответствующая ширина зазора между отдельными клинкерными кирпичами, чтобы можно было заполнить швы в целом. Это необходимо для получения нужной стабильности слоя, поскольку только хорошо заполненные швы переносят горизонтальные силы, без причинения каких-либо повреждений. Укладывая тротуарный кирпич, необходимо часто проверять недавно уложенные фрагменты полотна. Они должны сходятся в одной поперечной  линии. В случае некоторых связей, в частности в елочку, появляется необходимость применения дополнительной клинкерной брусчатки (половинки), при обрамлении края и если это клинкерный кирпич на углах стен здания. Лучше всего разрезать их про запас в рамках подготовительных работ, а затем укладывать вместе с целым клинкером. Новые фрагменты идут всегда в направлении от уже уложенных кирпичей. Это не было бы возможным без правильной подготовки и увеличения плотности подсыпки.

Как сделать швы на поверхности брусчатки, показатели клинкерной брусчатки

На поверхность клинкерной брусчатки необходимо немедленно нанести материал на швы и ввести его в щели между клинкерными кирпичами. Щели лучше всего выполнять на регулярной основе в процессе укладки клинкера. После окончательного выравнивания уложенной клинкерной брусчатки наносится материал для затирки швов. Его необходимо приспособить к материалу, из которого изготовлен  балласт.  Если в качестве балласта выбрана смесь мелкого щебеня из твердого камня, фракцией 0/4, 0/5, 0/8 мм, то следует применить заполнения швов из смеси этих же материалов, фракцией 0/4 мм. Материал на швы не должен проникать в подсыпки, чтобы позволить добиться стабильности дорожного покрытия. Нанесенный на клинкер материал полностью заполняет щели. Возможно, эту операцию лучше выполнить с мокрой подсыпкой. После этого с поверхности клинкерной брусчатки необходимо удалить избыток материала шва. При этом следует помнить о том, что надо избежать размягчения подсыпки под брусчаткой.

Завершение работ с тротуарной клинкерной брусчаткой

До окончательного уплотнения необходимо подождать, чтобы поверхность тротуарного клинкера имела время жить. Уплотнение поверхности происходит при помощи вибратора. Вибратор необходимо установить на среднюю частоту (не слишком большой), чтобы не разрушить симметрии швов. После завершения работ с  клинкерной тротуарной брусчаткой поверхность, по крайней мере, в течение нескольких дней не должна быть использована. Кроме того, вы должны повторно наносить материал для заполнения швов. Благодаря этому, достигается полная заправка и соединение швов, что очень важно для последующей стабильности поверхности тротуарного кирпича.

  • < Назад
  • Вперёд >

kirpich-nf.ru
