Усиление стен тяжами 👉 разновидности и техника выполнения

Кирпич — стройматериал, отличающийся прочностью и надежностью. Но и он с течением времени может подвергаться разрушению. Деформации поддается не только фундаментное сооружение, но и стены частного дома. Требуется своевременно их восстановить. Можно воспользоваться разнообразными способами усиления конструкции, продлевающими срок эксплуатации жилища. Об усилении стен тяжами можно подробнее узнать из этой статьи.

Укрепление стен

Содержание статьи

• Причины для укрепления стен
• Разновидности методик
• Монтаж армированной обоймы
• Сооружение железобетонного пояса
• Отличительные черты композиционной обоймы
• Как сделать стальную конструкцию
• Какие современные методы используются для улучшения прочности кирпичных стен

Причины для укрепления стен

Потребность в усилении капитального строения возникает по нескольким причинам:

1. После конструктивных ошибок в виде:
   • Нехватки глубины фундаментного сооружения.
   • Неравномерного проседания отдельных частей строения.
   • Любых деформаций, которые возникают в перекрытии.
   • Когда несущая способность здания не соответствует возлагаемым нагрузкам.
2. В процессе неправильной эксплуатации:
   • Допускается переувлажнение кладочных стен.
   • Проседает основание дома.
3. Технологические ошибки в процессе возведения стен.

Последние могут по-разному сказываться на долговечности капитального строения. Теряется несущая способность в разной степени воздействия.

Слабая — не более 15 % — вызвана:

• негативным воздействием существенных порывов ветра;
• процессом размораживания в несколько циклов;

Слабая потеря прочности

• при воздействии огня на поверхность строения с повреждениями глубиной до 5 мм вглубь стен;
• трещинами наискось и по вертикали, пересекающимися между собой не больше чем в пределах двух порядовок.

Средняя (15- 25%) возникает, когда:

• кирпичная кладка регулярно выветривается и размораживается;
• отслаивается облицовка фасада глубиной до 25 %;
• в процессе воздействия огня повреждается стена глубиной до 20 мм;
• стена наклоняется и выпучивается в одном этаже не более чем на 1/5 всей ее толщины;

Средняя

• по причине нарушения технологии монтажа перемычек и балок под кровлей появляются трещины. Возникает их пересечение;
• плиты перекрытия смещаются больше чем на 20 мм.

Высокая — больше 50%. Может возникнуть, когда:

• обрушились стеновые перегородки;
• поверхность стены подвергалась выветриванию и размораживанию более чем на 40% в отношении ее толщины;
• после пожара или локального воздействия открытого огня на кладку наблюдается разрушение глубиной больше 60 мм;
• косые и вертикальные сколы, трещины поднимаются в высоту на 7 порядовок;
• стены выпучиваются и подвергаются наклону в одном этаже более чем на 1%;
• стойки смещаются;

Высокая степень разрушения

• наблюдается отрыв продольных несущих конструкций от их поперечного аналога;
• смещение несущих плит более чем на 40 мм.

Важно! Если стена кирпичного сооружения потеряла более 50% прочности, рекомендуется незамедлительно приступать к ее восстановлению. Это разрушенная часть фасада, считающаяся опасной для нахождения людей.

Разновидности методик

Производить усиление кирпичной стены можно по-разному. Все зависит от степени ее разрушения и места размещения дефекта. Но можно выделить общую последовательность выполнения работ:

1. Произвести ремонт цокольного этажа капитального строения.
2. Удалить имеющиеся трещины и сколы. Воспользоваться штукатуркой. Выполнить оштукатуривание или ошпаклевывание в зависимости от глубины деформации стены.
3. Выполнить ремонт и частичное усиление перемычек.
4. Укрепить отдельные простенки и стойки, которые нуждаются в усилении.
5. Реализовать пространственную жесткость стеновой кладки.
6. Разрушенные участки фасада здания локально переложить.
7. Произвести утепление фасадной части дома.
8. Заложить или сделать проемы.
9. Произвести усиление кирпичной кладки методом инъекцирования.

Если в фасаде появились узенькие трещины толщиной до 5 мм или широкие до 4 см (не наблюдается нарушение целостности кладочной поверхности), рекомендуется произвести:

• расшивку дефекта;
• ее качественную промывку водой;
• зачеканивание торкретбетоном.

Если трещина привела к нарушению кладки, специалисты советуют:

• расчистить трещину;
• промыть ее водой;
• заделать торкретбетоном;
• по длине дефекта делаются небольшие отверстия;
• в их полость вводятся специальные инъекторы;
• под определенным давлением через инъекторы производится ввод специализированного строительного состава.

Произвести усиление стены из силикатного кирпича можно посредством различных методик:

• реализацией обойм на основе армированных составов;
• укреплением стальными тяжами;
• выполнением железобетонных обойм по периметру всего строения;
• использованием композиционных стройматериалов для обойм;
• усилением кирпичной кладки стальными обоймами.

В процессе выбора методики усиления рекомендуется брать в учет множество факторов:

• марку применяемого состава для оштукатуривания стен;
• процент армирования строения;
• степень разрушения и состояние кладочной поверхности;
• схематическое изображение приводимых нагрузок на частное сооружение в целом.

Прочностные характеристики кладки полностью зависят от процента ее армирования посредством хомутов.

Во время внешнего осмотра производится оценка состояния стены:

• количество трещин;
• их габариты: глубина и ширина;
• месторасположение дефектов.

Важно! Качественное восстановление прочностных свойств несущих стен производится посредством их усиления обоймами.

Монтаж армированной обоймы

Удалить образовавшиеся трещины и свести к минимуму риск их последующего появления можно собственноручно. На помощь приходит процесс армирования стен.

Рекомендуется воспользоваться:

• каркасом на основе металлических прутков;
• цельными стержнями арматуры;
• арматурной сеткой;
• пилястрами из железобетона.

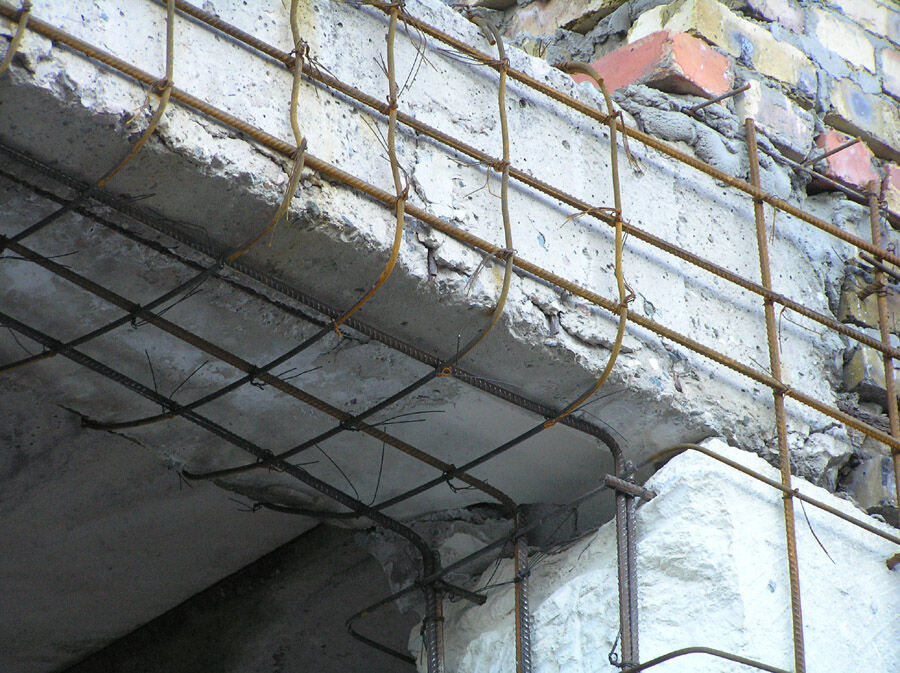

Технологический процесс усиления посредством арматурной сетки:

• установка стройматериала производится с одной или двух сторон. Сетка фиксируется в месте разрушения с небольшим захватом;
• изначально выполняются специальные отверстия для ее последующего крепления;
• надежность фиксации возлагается на сквозные шпильки или анкера, вставляемые в подготовленные отверстия;
• производится нанесение песчано-цементного раствора. Используется цементный порошок марки не менее М 100;
• рекомендованная толщина нанесения штукатурки составляет 20-40 мм;
• приступают к креплению вспомогательных стержней сечением 6 мм. Их устанавливают по высоте углов, опустив крепежные элементы на 0,3 м. Обеспечивается надежность процесса усиления кладки;
• если предполагается односторонняя методика крепления арматурной сетки, применяются анкера сечением 8 мм. Их монтаж по периметру участка производится с интервалом до 0,8 м;
• двухсторонняя методика размещения сетки требует применения сквозных анкеров сечением 12 мм. Крепежные изделия фиксируются с интервалом до 1,2 м. Их крепят к металлической сетке. Может применяться метод точечной сварки.

Армированная обойма

Сооружение железобетонного пояса

Усиление фасада на основе силикатного кирпича требует сооружения железобетонного пояса.

Монтаж пояса из железобетона

К положительным качествам пояса относят:

• скорость выполнения монтажа;
• невысокую стоимость реализации укрепления.

К негативным сторонам относится увеличение нагрузки на фундаментное сооружение. В процессе сооружения железобетонной конструкции рекомендуется по всему периметру строения выполнить фиксацию арматурной сетки посредством использования специальных фиксаторов.

Важно! Чтобы достичь максимального усиления кирпичной кладки, нужно выполнить такую оболочку, которая по прочностным параметрам превышала бы свойства самой стены.

Основными параметрами эффективности обоймы считаются:

• состояние кладочной поверхности;
• прочность бетона;
• разновидность и степень нагрузки на перекрытия;
• процент армирования.

Такая разновидность укрепления определенную часть нагрузки берет на себя, тем самым освобождая кладку.

Отличительные черты композиционной обоймы

Методика отличается эффективностью в виду применения высокопрочных волоконных соединений: стекло- и углеволокна. Наблюдается увеличение прочностных характеристик на:

• сжатие отвесных сооружений;
• сдвиг или срез перпендикулярных пересечений.

Композиционная обойма

Технологический процесс выполнения строительных манипуляций:

• Выполняется оценка степени разрушения конструкции.
• Производится обработка необходимого участка специальной пропиткой.
• Создается грунтовой состав для упрочнения покрытия.
• Монтируют металлический каркас.
• Производится разборка временных сооружений.

Важно! Времянки удаляются исключительно после набора 50% прочности кладки в сравнении с показателями согласно проектной документации.

• Выполняется оштукатуривание и окраска фасада.

Как сделать стальную конструкцию

Стальная обойма существенно увеличивает прочность и надежность перестенков.

Стальная конструкция

Предварительно рекомендуется обзавестись:

• металлическими прутками сечением 12 мм;
• металлическими поперечинами шириной 60 мм и толщиной 12 мм;
• профильными уголками.

Технология выполнения работ:

1. По углам участка усиления монтируют вертикальные уголки на бетонный раствор.
2. Полосы фиксируются с интервалом 0,5 м.
3. Увеличение прочностных параметров сооружаемой конструкции достигается путем накладки на уголки металлической сетки армирования.
4. Оштукатуривание поверхности цементно-песчаным раствором выполняется шаром в 30 мм. Требуется полностью спрятать сетку во избежание последующей коррозии металла.

Важно! Если предполагается выполнение работ в больших масштабах, лучше предварительно достать растворонасос. Нанесение цемента должно производиться равномерно и приблизительно в одно время.

Какие современные методы используются для улучшения прочности кирпичных стен

Классический вариант укрепления с использованием композитных стройматериалов и инъектирования характеризуется скоростью выполнения работ и эффективностью улучшения качества несущих стен. Сегодня доступны инновационные способы выполнения работ.

Суть процесса состоит в том что:

• в теле фасадной части дома выполняется сверление отверстий;
• внутрь вводятся специализированные ремонтные вещества на основе эпоксидной смолы, полиуретана или микроцемента;
• пустоты внутри сооружения заполняются раствором. Снижается риск последующего увеличения размеров трещины и разрушения фасада капитального строения. Увеличиваются прочностные характеристики перестенков. Повышается надежность имеющейся гидроизоляции.

Инновационные методики усиления стен

Процесс инъектирования позволяет решить ряд задач:

• произвести полноценное укрепление кирпичной кладки;
• выполнить структурное склеивание стройматериала;
• надежно защитить поверхность фасада капительного строения от опасного влияния капиллярной влаги, которая просачивается внутрь дома.

Технологический процесс усиления композитным сырьем:

• на обрабатываемую поверхность приклеиваются холсты. Они выполняются в виде ленты или сетки на базе высокопрочного стекловолоконного или углеродного сырья;
• в качестве клеевого раствора используется состав на основе цемента или эпоксидной смолы.

Усиление кладочной поверхности и ее проемов требует грамотности и точности соблюдения технологии работ. Требуется произвести полноценное укрепление с удалением имеющихся дефектов и абсолютным восстановлением покрытия. Его целостности и прочности.

Важно своевременно приступить к выполнению работ, пока разрушение не перешло в стадию невозврата. Любая разновидность усиления кирпичной кладки хороша по-своему. Она повышает устойчивость капительного строения к нагрузкам и деформации. Защищает сооружение от негативного влияния окружающей среды.

Усиление стен металлом в Москве

Цены на усиление углеволокном

Тип работ	Единица измерения	Цена
Усиление металлом	тонн	от 27 000 руб
Усиление обоймами	тонн	от 31 000 руб
Усиление поясами	тонн	от 27 000 руб
Усиление уголком	тонн	от 27 000 руб
Усиление швеллером	тонн	от 31 000 руб
Усиление наружной стены из кирпича	тонн	от 27 000 руб
Усиление стены из кирпичной кладки	тонн	от 27 000 руб

усиление кирпичной кладки усиление бетона у фундамента усиление проемов и отверстий у стен усиление железобетонных конструкций усиление металлических конструкций усиление стен углеволокном усиление углеволокном усиление углепластиком усиление композитными материалами усиление мостов усиление каменных конструкций усиление балок

Причины повреждений

Усиление металлом остаётся практически единственным эффективным способом восстановления проблемной кирпичной кладки. Повреждения приводят к утрате её несущей способности. Перечислим на этом примере основные причины, по которым образуются дефекты и деформации, когда надо проводить усиление кирпичных кладок стальными обоймами или другими элементами:

• Усадочные процессы в фундаменте

  Когда грунты основания теряют стабильность, процессы намокания и высыхания основания часто чередуются или при гидроизоляции допускались нарушения, фундамент в некоторых участках проседает, вызывая растрескивание.

• Выветривание раствора на основе цемента

  Вода проникает даже сквозь мелкие трещинки, заполняет швы кладки. Здесь, в полостях между кирпичами при снижении температуры она превращается в лёд. Это расширяет поры, ведёт к усиленному разрушению блоков.

• Нестабильная влажность, температура

  Такие атмосферные явления, как, например, осадки, атакующие непосредственно поверхность, приводят иногда даже к деформациям кладки. На её состояние влияют и факторы техногенной природы.

Кроме этого укрепление потребуется при:

1. Конструктивных дефектах – образуются вследствие воздействия атмосферных осадков и других агрессивных факторов, а также при неправильной эксплуатации здания.
2. Ослабление несущей способности – кроме износа, стены теряют свойства при деформационных, вибрационных и динамических нагрузках.
3. Ошибках в проектировании и строительстве, а также при использовании в процессе работы некачественных материалов.
4. Увеличении нагрузок на несущие балки, плиты перекрытия и другие сооружения – подобные явления возникают после реконструкции здания, перепланировок, возведения новых этажей, установки на объекте тяжелого оборудования и т.д.
5. Аварии, землетрясении, огневом поражении или другом чрезвычайном происшествии, что повлекло за собой ослабление или частичное обрушение конструкций.
6. Неправильном или некачественном утеплении перекрытий, вследствие чего они стали сильнее подвергаться внешним воздействиям.

Традиционные методики усиления металлом

Существует несколько классических вариантов, как организовать укрепление. Для железобетонных поверхностей может применяться усиление арматурой, чаще представляющей собой сетку. Она фиксируется, крепится сквозными шпильками или анкерными болтами. Затем её покрывают слоем бетонного раствора, марка которого не ниже 100.

Для армирования той же кирпичной кладки характерны стальные тяжи для усиления или устройство тонких плит – железобетонных обойм. Тяжи представляют собой стальные обоймы, то есть структуры из арматуры, металлических полос и уголков. Для защиты от коррозии тяжи также заливают бетоном.  Усиление конструктивных элементов кирпичной кладки стальными обоймами применяется тогда, когда надо эффективно увеличить их несущие способности.

Железобетонные обоймы состоят из уложенной в двух направлениях арматуры и мелкозернистого бетона. Они крепятся на фиксаторы, ставятся вдоль периметра сооружения. Образуется арматурная сетка. Способ очень прост, реализуется быстро.

Ремонт также может проводиться:

• поясами жесткости – монтаж арматурного каркаса и заливка бетона;
• уголками или швеллерами – подходит для ремонта проемов и отверстий.

Усиление металлом удобнее и выгоднее с той точки зрения, что стройматериалы для него очень дешевые, постоянно находятся в доступе. Чтобы укрепить стенную кладку из кирпича требуется оболочка в разы более прочная, чем сама стена. Стальная обойма для усиления кирпичных перегородок, а также другие варианты армирования удовлетворяют этому условию, отличаются хорошими физико-техническими показателями.

Этапы ремонта

Усиление стен металлом специалисты выполняют в несколько этапов. Для выявления слабых участков, оценки степени повреждения и подбора метода укрепления проводят визуальный осмотр объекта и инструментальные исследования.

Основная часть ремонта предполагает:

1. Очистку поверхности конструкций – удаление отслоившихся частиц, краски, штукатурки и т. д.
2. Демонтаж старых конструкций – при ремонте кирпичных ограждений может понадобиться частичная разборка кладки.
3. Подготовка компонентов и материалов, с помощью которых будет проводиться усиление – арматуры, накладок, сетки, швеллеров, стальных полос и т.д.
4. Монтаж компонентов, крепление с помощью анкерных болтов, сварки или другими способами.
5. Грунтовка, штукатурка и окрашивание.
6. Обустройство дополнительной огнезащиты.

Типы перегородок

По виду конструкции делятся на:

• несущие – выдерживают нагрузку от собственного веса, крыш, перекрытий, а также воздействия осадков и других факторов;
• самонесущие – задействуются для разграничения внутренних помещений, выдерживают нагрузку собственного веса;
• навесные – предназначены только выполнения функции ограждения.

Исходя из материала изготовления, стены бывают деревянными и каменными. Сооружения первого типа делают из обработанной древесины, брусьев и бревен. Конструкции второй группы возводятся из кирпичной кладки, бетона, камня или железобетона.

Параметры и виды повреждений

Уровень повреждений	Процент потери прочности	Особенности повреждений
низкий	до 15%	разморозка,  выветривание и огневые поражения строения вглубь до 5 мм трещины распространяются на один или два ряда кладки
средний	до 25%	разморозка, выветривание, сход облицовки на глубину до 25% от общей ширины конструкции огневые поражения до 20 мм в глубину трещины распространяются на 4  ряда кладки уровень наклона и выпячивания ограждения на одном этаже до 1/5 толщины наличие щелей в месте стыковки разного типа дефекты кладки под подпорными элементами, а также смещение плит перекрытий до 20 мм
высокий	до 50%	обвал конструкций из-за разморозки и выветривания на 40% от общей толщины огневые поражения конструкций достигают 60 мм трещины затрагивают до 8 рядов кладки размер наклона и выпячивание стен на одном этаже до 1/3 от их высоты сдвиг, отрыв поперечных конструкций от продольных, дефекты кладки под подпорами от 20 мм сдвиг перекрытий на 1/5 ширины их опирания или больше

В сооружениях возникают следующие виды повреждений:

1. Перегибы – щели вертикального или наклонного типа, которые начинаются у карнизной части перекрытия стен.
2. Перекосы – щели вертикального или наклонного типа между проемами, смежными по высоте.
3. Прогибы – наклонные, вертикальные и параболические трещины.

Закажите усиление у нас!

Строительная компания «Композит-С» рада оказать своим заказчикам услугу по укреплению стен металлом. Точная цена работ задаётся несколькими факторами. В случае традиционного металлического армирования она будет волне приемлемой. Вы можете направить свой проект на бесплатный расчёт стоимости. Для этого нужно лишь заполнить все поля формы внизу этой страницы. Отправьте свой заказ так или звоните нам по указанному на нашем сайте телефону.

Расчет усиления стен металлом

Изготовленные на заказ хомуты из холодногнутой стали — каркасные шпильки и соединители из легкой стали

12 августа 2020 г. | Разъемы CFS, рекомендуемые

В идеальном мире нет необходимости в специальных зажимах. Архитектор и инженер разрабатывают проект, в котором используются стандартные детали для каждого структурного соединения. У подрядчика нет непредвиденных проблем в строительстве, и все компоненты соединяются, как задумано. Вот сколько участников хотели бы, чтобы проект пошел.

К сожалению, как мы все знаем, этого мира не существует. Опытный подрядчик знает, что на стройплощадке есть, казалось бы, бесконечные препятствия, которые необходимо преодолеть. Опытный инженер знает, что некоторые конструкции сопряжены с трудностями. Мы проектируем и строим наши конструкции в условиях, которые не являются идеальными, простыми или свободными от непредвиденных проблем. Но здания, которые мы строим, важны, и мы хотим быть уверены, что они построены правильно.

Реальный мир: рабочая площадка

Реальный мир рабочей площадки наполнен необычными условиями. Возможно, инженер разработал условие байпаса, которое должно было иметь смещение в 1 дюйм, но в полевых условиях получилось смещение в 3 дюйма. Что должен сделать подрядчик? Соединение с плитой, которое было указано изначально, больше недействительно. Как подрядчик и инженер должны объединиться для решения проблемы?

Или предположим другую гипотетическую ситуацию. Предположим, инженер заказывает нестандартную деталь у крупного производителя, но производитель не желает производить нестандартную деталь, потому что это не стоит потраченного времени. Что нужно сделать?

Пользовательские зажимы TSN

Эти проблемы находят идеальное решение в возможностях пользовательских зажимов Steel Network. TSN является не только авторитетным производителем стандартных зажимов, таких как VertiClip® SLB, но и стремится сотрудничать с архитекторами, инженерами и подрядчиками для производства зажимов, адаптированных к конкретной проблеме. Многие производители игнорируют мелкие проблемы; TSN очень гордится тем, что решает такие проблемы и таким образом демонстрирует ценность для клиентов.

Что делать, если у вас плотный график? Срочная работа? Индивидуальные клипы TSN имеют быстрое время обработки и решают проблему под рукой. Если вы можете нарисовать это, мы можем это сделать.

Посмотрите несколько примеров клипов, которые TSN выпускала на протяжении многих лет.

Модернизация ситуации, когда шпилька не работает на полную высоту, создавая ситуацию, когда модифицированный VertiClip SLS был удлинен, чтобы закрыть большой зазор от конструкции 26 дюймов.

Уникальное состояние, доставленное в TSN инженером-специалистом. Компания TSN помогла разработать решение, а также протестировать и изготовить зажимы.

Соединитель для параллельных стоек. Одна стойка жестко прикреплена к стене. Другая шпилька компенсирует вертикальное отклонение основной рамы.

VertiTrack VTD, модифицированный для размещения 4-дюймовых слотов в VertiClip SLD, представляет собой эффективное и действенное решение для больших складных стен, обычно используемых в розничных магазинах и театрах.

Уникальное состояние, доставленное в TSN инженерами-специалистами. Компания TSN помогла разработать решение, а также протестировать и изготовить зажимы.

Тестирование нестандартного соединителя TSN

Иногда нестандартного зажима самого по себе недостаточно. Конкретные условия могут потребовать тестирования изготовленной на заказ детали, чтобы убедиться в ее работоспособности. В этом случае TSN предлагает индивидуальное тестирование в качестве дополнительной услуги. Обладая оборудованной лабораторией и возможностями быстрого прототипирования, TSN готова протестировать ваш индивидуальный дизайн зажима, чтобы убедиться, что он будет работать в соответствии с требованиями.

Заключение

Строительство является важной отраслью в любом обществе. Мы строим здания, в которых люди едят, работают и живут. Важно, чтобы эти проекты были завершены в соответствии с планом и в соответствии с графиком. Steel Network обеспечивает это, предоставляя пользовательские клипы, соответствующие потребностям конкретной ситуации, и настраиваемое тестирование для проверки производительности, когда это необходимо. Какой еще производитель предлагает такую ​​возможность настройки? Какой еще производитель заботится о деталях?

Запросить индивидуальный коннектор Цитата:

EASYCLIP- СЕРИИ D И T- АНКЕРНЫЕ ЗАЖИМЫ

EASYCLIP™ D & T-SERIES™ АНКЕРНЫЕ ЗАЖИМЫ

ПРЕДОСТАВЛЯЮТ ЭКОНОМИЧНЫЕ РЕШЕНИЯ ДЛЯ КРЕПЛЕНИЯ КРЕПЛЕНИЯ КОЛЕН S, СТЕНЫ И ФЕРМАЛЬНЫЕ СОЕДИНЕНИЯ

EasyClip Анкерные зажимы ™ D-Series™ и T-Series™ представляют собой высокоэффективные и экономичные решения для коленных соединений стены с фундаментом, легких соединений стены с фундаментом на сдвиг и соединений фермы со стеной.

Эти универсальные зажимы имеют усиленные ребра жесткости, обеспечивающие превосходные конструктивные характеристики для максимальной производительности. Анкерные зажимы EasyClip™ D-Series™ и T-Series™ предназначены для сопротивления горизонтальным, скручивающим и вертикальным (подъемным) нагрузкам. Эти зажимы предварительно перфорированы рядом отверстий для крепления (включая отверстия для дюбелей и винтов) для эффективного и точного размещения крепежа.

• Сопротивление подъемным, горизонтальным и вращательным нагрузкам.
• Ребра жесткости для превосходных расчетных характеристик.
• Предварительно пробитые отверстия для быстрого крепления.
• Многоцелевые приложения.

ДАННЫЕ О ПРОДУКТЕ И ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Код продукта	Манометр	Мил	Расчетная толщина (дюйм)	Размер (дюймы)	Упаковка шт. /кор
КЛИП-D683	14	68	0,0713	2 x 2 x 3-1/2	40
ЗАЖИМ-T683	14	68	0,0713	2 х 4 х 3-1/2	40
КЛИП-D685	14	68	0,0713	2 х 2 х 5-1/2	40
ЗАЖИМ-T685	14	68	0,0713	2 х 4 х 5-1/2	40
КЛИП-D973	12	97	0,1017	2 х 2 х 3-1/2	40
ЗАЖИМ-T973	12	97	0,1017	2 х 4 х 3-1/2	40
КЛИП-D975	12	97	0,1017	2 х 2 х 5-1/2	40
ЗАЖИМ-T975	12	97	0,1017	2 х 4 х 5-1/2	40

Материал Structural Grade 50 Type H (ST50H), 50ksi
Покрытие G90 (Z275) горячее цинкование

Альтернативные продукты
Pony Wall
Moment Clip

УСТАНОВКА
Установите анкерные зажимы EasyClip™ D-Series™ или T-Series™, прикрепив ножку только с отверстием под винт к стенке стойки, балки, стропила или направляющей с помощью соответствующего количества крепежных элементов (винты или сварка).
