Как правильно уложить нагревательный мат под плитку

При выборе поверхностной отопительной системы под керамическое покрытие укладка нагревательного мата под плитку является оптимальным вариантом. Это оборудование и материалы, органично сочетаясь, дополняют друг друга, позволяя создать высокоэффективный, комфортный в эксплуатации обогрев.

Преимущества нагревательных матов под плитку

1. Компактность. Технология монтажа не предполагает заливки бетонной стяжки. Вместо неё применяется плиточный клей или самовыравнивающаяся смесь. Толщина этого слоя составляет около 1-2 см. В результате оборудование вместе с остальными слоями практически не отнимает пространство помещения, поднимая изначальный уровень всего на 2-3 см.
2. Высокая эффективность. Учитывая, что керамическое покрытие обладает высокой теплопроводностью, укладка мата (теплого пола) под плитку обеспечивает отличную теплоотдачу. За счёт этого получается поддерживать оптимальный микроклимат в помещении с минимальным расходом электроэнергии.
3. Низкая инерционность. Так как над системой обогрева не имеется толстого слоя стяжки, она быстро реагирует на изменение настроек терморегулятора и способна прогреть помещение за краткий промежуток времени.

Как правильно уложить маты под плитку: технология укладки

Монтируется электрический подогрев пола матами по достаточно простому алгоритму, который в состоянии выполнить даже неподготовленный начинающий мастер. Главное, следовать рекомендациям, изложенным в инструкции.

Укладка матов (теплого пола) под плитку выполняется по следующей технологии:

1. Установка терморегулятора и датчика температуры. Блок контроллера размещается в углублении стены в подрозетной пластине. Датчик с кабелем вставляется в специальную гофрированную трубку для защиты от механических повреждений и воздействия клея.
   Его необходимо разместить в 1 м от стены в заранее сделанной канавке. Важно, чтобы датчик находился посередине между петлями кабеля и ни в коем случае с ними не соприкасался.
2. Монтаж оборудования. Выполняется укладка мата (теплого пола) на очищенную черновую основу без применения теплоизоляции. Для фиксации сетки можно использовать скотч. Зачастую она сама имеет самоклеящуюся основу. С целью подстройки под особенности планировки помещения сетку можно разрезать, не задевая конструкцию кабеля. На этом этапе проверяются показатели сопротивления мультиметром.
3. Подключение системы. Согласно схеме, изложенной в инструкции к терморегулятору, на соответствующих клеммах фиксируются жилы нагревательного кабеля, фаза и ноль электросети, проводники датчика. Отопление ненадолго запускается в работу с целью проверки.
4. Нанесение стабилизирующего слоя. Выясняя, как правильно уложить нагревательный мат под плитку, можно выбрать из двух вариантов. Первый: установка в слой специального плиточного клея толщиной 8-10 мм. Второй: заливка системы самовыравнивающимся раствором до 10 мм и нанесение сверху тонкого слоя клея для фиксации плитки. Важно, чтобы все элементы были полностью утоплены, а поверхность идеально выровнена. На неё укладывается финишное покрытие. Обычно отопление готово к работе через неделю после заливки, когда клей или раствор окончательно застывают.

Как рассчитать материал

Определить, какого размера требуются нагревательные маты для пола, можно исходя из площади помещения. Из неё вычитаются участки, на которых будет стоять мебель, бытовая техника, так как под ними оборудование не прокладывается. Также отступают 5-10 см от каждой стены. На оставшийся участок выполняется укладка матов (теплого пола).

Если отопление будет использоваться в качестве основного, необходимо, чтобы оно занимало не менее 70% общей площади комнаты. Для комфортного обогрева можно выделить отдельные зоны. Стандартная ширина сетки составляет 50 см, длина может варьироваться в широком диапазоне, что позволяет подобрать оптимальный вариант для любого помещения.

Не меньшее внимание стоит уделить расчёту мощности. Стандартно для комфортного обогрева достаточно 110-140 Вт/м2, для помещения с повышенной влажностью – 140-160 Вт/м2. Для основного отопления подбирается оборудование 180-200 Вт/м2.

Подготовка пола под укладку

Перед тем как укладывать нагревательный мат, важно качественно подготовить основание, дабы избежать перекосов при монтаже и неудовлетворительной работы системы. Для этого демонтируется старое покрытие, если оно имелось. Поверхность очищается и оценивается на предмет наличия дефектов.

Незначительные можно оставить без внимания, заметные необходимо устранить, заделав трещины, вмятины, выровняв выступы специальными составами. Желательно, на всю черновую основу нанести грунтовку.

Обслуживание и гарантия на маты

Когда монтаж нагревательного мата под плитку завершён и отопление запущено в работу, оно не требует техобслуживания, что является одним из ключевых достоинств. Рекомендуется установить программируемые терморегулятор, который позволит экономить на расходе электроэнергии, а также врезать в линию, идущую от щитка, УЗО (устройство защитного отключения) для предотвращения короткого замыкания.

При условии соблюдения рекомендаций производителя по монтажу, подключению, эксплуатации на термоматы действует гарантия. Её срок может составлять 15-30 лет в зависимости от бренда, модификации. В течение этого периода производитель обязан заменить оборудование в случае обнаружения неисправности.

Как уложить теплый пол под плитку: правильный монтаж нагревательного мата

Пожалуй, мало кто поспорит с плюсами теплого пола в ванной, душевой комнате или на кухне. Как приятно, когда выйдя, скажем, из душа, становишься не на холодную плитку. Впрочем, если это только мечта, то ее довольно просто реализовать.  Теплые полы под плитку – наилучшее решение, для тех, кто хочет обеспечить комфорт в доме. Для помещений с небольшой толщиной пола чаще всего используют: нагревательные маты или инфракрасную пленку.

Рассмотрим обе технологии укладки теплого пола под плитку.

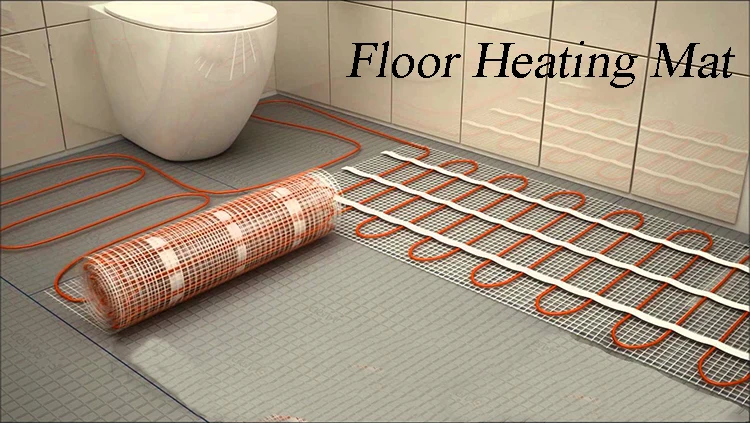

Нагревательные маты – это специальные армированные стекловолоконные сетки, к которой крепится экранированная секция. Толщина их в основном не превышает 3 мм. Надежность секции обеспечивается специальной технологией безмуфтового соединения горячей и холодной частей.

Сетка необходима для проникновения материала стяжки или плиточного клея.

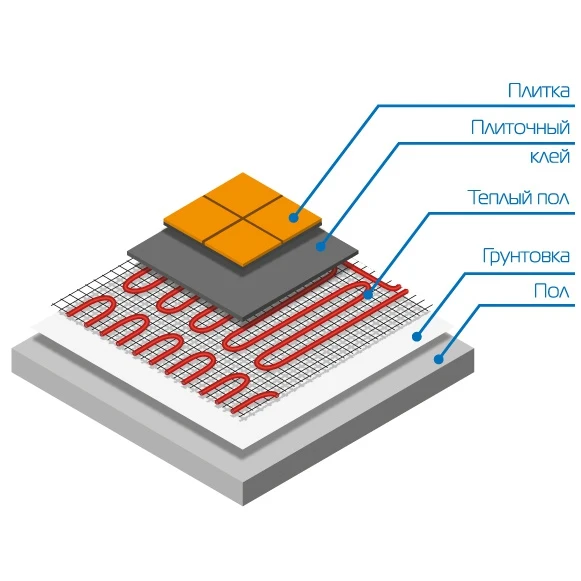

Теплый пол под плитку на основе нагревательных матов

Укладка имеет свои особенности:

• Предварительно составляется схема установки, в которой учтено расположение мебели и других стационарных предметов в помещении.
• После того, как определено место для установки терморегулятора, оборудуют соответственно распаечную коробку, канавки в стене и в основании пола для соединительных проводов и датчика температуры пола.

Черновой пол  тщательно очищается от грязи, а также от посторонних предметов. Чтобы обеспечить лучшую связку плиточного клея и основания пола, понадобится его грунтовка.

Датчик устанавливается внутри уже подготовленного специального канала. При его установке необходимо придерживаться следующих рекомендаций:

•  глубина канала датчика должна быть правильно рассчитана, чтобы не мешать при укладке плитки;
•  он должен быть расположен на равном расстоянии от витков кабеля;
•  он не должен пересекаться с нагревательным кабелем или находиться близко от него.

Канал дает возможность оперативно заменить, если понадобится, датчик теплого пола.

По завершении подготовительных работ по подключению переходят непосредственно к процессу их укладки, пропустив при этом теплоизоляционные работы. Это связано с тем, что наличие теплоизоляционных материалов в большинстве случаев приводит к перегреву кабеля и последующему выходу его из строя.

Укладку осуществляют в два этапа. Сначала мат раскатывают согласно подготовленной схеме по всей требуемой площади. Для этого используется метод «змейки», в процессе которого возникает необходимость разрезать стекловолоконную сетку. Делать это нужно осторожно, так чтобы не повредить при этом кабель. Процесс – чем-то напоминающий крой ткани.

1.  Поворот. Сетку разрезают поперек.
2.  Разворот. Мат разворачивают при каждом из циклов укладки типа «от одной стены до другой». При развороте следует сохранять между витками расстояние самое меньшее 6 см.
3.  Препятствие. Возникшие препятствия обходят, обеспечивая расстояние до кабеля примерно 5-6 см .

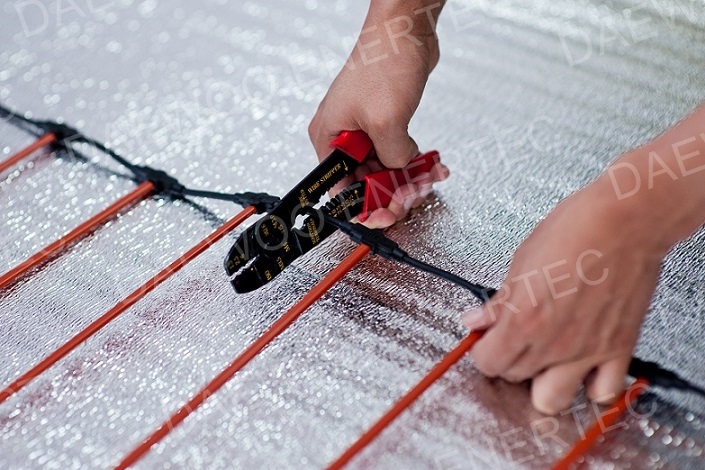

4.  Удаление сетки. В случае, когда препятствия не удается обойти, часть сетки удаляют и обходят препятствие, уложив вдоль него освободившийся кабель.
5.  Свободная укладка. Если помещение имеет сложную геометрию, сетку можно удалить, и укладывать кабель произвольно. При этом запрещается сильно гнуть кабель, а расстояние между его витками сохраняют, как минимум, в 6 см.

Как правило, чтобы подключить кабель к терморегулятору достаточно бывает примерно 4 м силовых проводов. Если все же «холодных концов» не хватает, то из мата вырезают нагревательный кабель. Соединяющая муфта при этом должна непременно находиться внутри стяжки.

Финишный этап работ

• Когда мат разрезан и протянут, приступают к финишной укладке. Разрезанный его скручивают вновь в рулон, отрывают на нижней его стороне защитную полосу клейкой ленты, и вновь раскатывают рулон по поверхности пола.
• Затем покрывают плиточным клеем, слоем не более 7 см. После высыхания клея приступают к укладке плитки.
• Уложив нагревательный мат, провода подключают к электросети, то есть подключают: его, терморегулятор, термодатчик и устройство для защитного отключения.
• Инфракрасный теплый пол можно начать эксплуатировать только после того, как завершатся химические процессы в стяжке или плиточном клее (минимум 25-28 дней).

На основе инфракрасной пленки

Инфракрасная пленка представляет из себя очень тонкую изоляционную пленку (0,3–1мм), в теле которой размещается электропроводный материал.

Подготовительные работы почти не отличаются от предыдущего варианта, только в данном случае необходимо уложить теплоизоляционный материал. Как раз на него и укладывают инфракрасную пленку параллельными листами – укладывать их внахлест категорически запрещено. Устанавливают терморегулятор и проверяют работоспособность системы.

Далее закрепляют монтажную сетку, так чтобы саморезы при этом не повредили контакты. Заливают сетку цементно-песчаной стяжкой и вторично тестируют систему. Дождавшись высыхания стяжки, плитку укладывают на специальный термостойкий клей. Инфракрасный теплый пол включают примерно на 28 день, когда плиточный клей ориентировочно уже высохнет.

© 2023 prestigpol.ru

Теплый пол с плиткой: ответы на ваши вопросы

При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.

Теплый пол с плиткой хорош для того, чтобы ваши холодные ноги согрелись (Изображение предоставлено: Getty Images)

Укладка плитки на пол с подогревом — отличный способ обогреть дом и при этом получить желаемую отделку пола.

Теплый пол уже много лет является популярной альтернативой традиционным радиаторам благодаря низким эксплуатационным расходам и постоянной комфортной температуре.

Вот наш экспертный справочник обо всем, что вам нужно знать о плитке и напольном отоплении.

Работает ли пол с подогревом с плиткой?

«Плитка идеально подходит для полов с подогревом, особенно для низкотемпературных систем на водной основе, благодаря своей превосходной долговечности и теплопроводности, что обеспечивает быстрое время нагрева, что делает ее очень эффективным выбором», — говорит Джеймс Ллойд, консультант по спецификациям из Группа Wunda (откроется в новой вкладке).

«Существует несколько различных типов напольного отопления, но все они следуют одной и той же концепции обогрева верхнего этажа, либо путем циркуляции нагретой воды по пластиковым трубам, либо с помощью нагреваемого электрического мата под полом, в некоторых системах электрического напольного отопления используется инфракрасный, но он очень похож на электрическую систему матирования». 9№ 0003

Плитка идеально подходит для напольного отопления, особенно в системах с водяным охлаждением, требующих обогрева при низкой температуре в течение всего дня (Изображение предоставлено Wunda Group)

Все ли типы напольного отопления можно использовать с плиткой?

Керамическую и керамогранитную плитку можно укладывать поверх систем водяного и электрического подогрева пола. «На рынке существует несколько различных типов напольного отопления, и каждый из них имеет свои ограничения совместимости, когда речь идет о типе напольного покрытия, укладываемого сверху», — объясняет Колин Линкольн-Эванс, покупатель в Tile Mountain . .

При покупке плитки обычно указывается, подходит ли она для напольного отопления или нет. Если нет, то уточните у производителя.

«Однако независимо от того, устанавливаете ли вы напольное отопление с водяной системой или для [установки электрического теплого пола], важно всегда использовать гибкий клей, такой как Mapei Keraquick [например, от Tile Giant (opens in new tab )] и убедитесь, что у вас есть подходящее основание для укладки».

Может ли плитка с подогревом треснуть?

«Правильный ввод UFH в эксплуатацию и использование гибкого клея и затирки должны гарантировать, что затирка и плитка не треснут», — объясняет Колин Линкольн-Эванс.

Для дальнейшего снижения риска растрескивания напольного покрытия при укладке поверх системы теплого пола необходим ровный пол.

«В идеальном мире системы напольного отопления всех типов должны быть установлены поверх полностью затвердевшей, абсолютно ровной бетонной стяжки толщиной от 60 до 75 мм», — продолжает Колин. «Если это невозможно, вы должны приложить максимальные усилия, чтобы убедиться, что основание черного пола подходит для вашей конкретной системы подогрева пола.

«Убедиться в том, что ваш черный пол — это всегда хорошее место для начала — использование выравнивающей смеси перед установкой напольного отопления поможет предотвратить растрескивание и смягчит любые холодные/горячие точки, а также равномерно рассеет тепло и защитит комплекты во время установки. При установке на половые доски или балки без шпунта и паза вам потребуется использовать подкладочную доску, опять же, убедившись, что она подходит для вашего типа укладки. Когда эти подложки будут на месте, вы можете установить плитки как обычно».

Черный пол должен быть красивым и ровным для установки и укладки плитки с подогревом пола (Изображение предоставлено Getty Images)

Какая плитка лучше всего подходит для напольного отопления?

«Большинство видов керамогранита и керамической плитки подходят для использования с подогревом пола, равно как и плитка из натурального камня, включая известняк, мрамор, сланец, терракоту и плитку из карьера», – говорит Колин Линкольн-Эванс из Tile Mountain.

«Плитка является наиболее теплопроводным напольным покрытием, но есть много других повседневных вариантов, которые хорошо работают, включая ковер, инженерную древесину, ламинат и винил», — добавляет Джеймс Ллойд из Wunda. «Плитка из керамогранита с эффектом дерева сочетает в себе «лучшее из двух миров», поскольку вы можете получить вид дерева с высокой теплоотдачей и быстрым временем нагрева плитки».

Как снять плитку с подогревом пола

Хотя снять плитку с пола, не повредив систему подогрева пола, может быть сложно, это возможно. Рекомендуется использовать ручные инструменты, чтобы сначала удалить затирку, прежде чем поднимать плитку, но этот процесс занимает много времени, и риск возникновения проблем с подогревом пола очень высок.

Обратите особое внимание на то, чтобы не повредить коллектор напольного отопления или любую проводку, идущую к термостату напольного отопления.

Можно ли укладывать Karndean, дерево, ковер или другие материалы поверх плитки с подогревом пола?

Укладка другого типа напольного покрытия поверх плитки над системой подогрева пола, как правило, не рекомендуется, но если вы хотите изменить стиль и не хотите рисковать повреждением, снимая плитку, тонкий ламинат будет лучшим решением. лучший вариант. Часть остаточного тепла от плитки все же должна проникнуть в верхний слой, но эффект будет уменьшен и замедлен.

«Как правило, полы из массива дерева не подходят для использования с напольным отоплением, независимо от того, является ли это «мокрой» системой, комплектом ковриков или комплектом кабелей, если это прямо не указано производителем», — говорит Колин Линкольн. Эванс из Тайл Маунтин. «Однако инженерная древесина, как правило, подходит, поскольку она менее склонна к движению и расширению под воздействием тепла и влажности».

Дополнительную информацию о различных материалах можно найти в наших руководствах по напольному отоплению с ковровым покрытием и деревянным напольным покрытием с подогревом.

Получайте последние новости, обзоры и советы по продуктам прямо на свой почтовый ящик.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Помощник редактора Эми начала работать в отделе жилищного строительства и ремонта в 2018 году. Она интересуется методами устойчивого строительства и всегда следит за последними дизайнерскими идеями. Эми взяла интервью у бесчисленного количества самостоятельных строителей, реставраторов и расширителей об их опыте для журнала Homebuilding & Renovating. В настоящее время она ремонтирует дом середины прошлого века вместе со своим партнером на основе «сделай сам» и недавно оборудовала собственную кухню.

Информационный бюллетень по строительству и ремонту жилья

Спасибо, что подписались на Homebuilding. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Как установить теплый пол под плитку

Дата публикации: 13 февраля 2023 г. . By Roma Отопление

Установка электрических теплых полов под плитку

Электрические теплые полы пользуются популярностью у многих домовладельцев благодаря своей эффективности, комфорту и универсальности. Это идеальное решение для обогрева плитки, так как она обеспечивает теплую и удобную поверхность пола, которую легко укладывать и обслуживать. Установка электрического теплого пола под плитку — простой процесс, но есть несколько ключевых шагов, которые необходимо выполнить, чтобы убедиться, что все сделано правильно. В этой статье мы предоставим подробное руководство о том, как установить электрический теплый пол под плитку.

Инструменты и материалы

Прежде чем приступить к установке электрического теплого пола под плитку, вам необходимо собрать все необходимые инструменты и материалы. The following is a list of the tools and materials that you will need:

• Electric underfloor heating mat
• Thermostat
• Floor tile adhesive
• Tile cutter
• Trowel
• Spirit level
• Measuring tape
• Insulation board
• Инструменты электрика (например, инструмент для зачистки проводов, мультиметр и отвертка)
• Плитка

Подготовка

Перед тем, как приступить к установке электрического теплого пола, необходимо убедиться, что пол чистый, ровный и сухой. Это связано с тем, что нагревательный мат должен находиться в тесном контакте с полом, чтобы обеспечить его равномерный нагрев. Если в полу есть какие-либо трещины или отверстия, вы должны заполнить их клеем для напольной плитки, чтобы создать гладкую поверхность. Затем вам нужно измерить площадь, где вы будете устанавливать нагревательный мат, и отрезать изоляционную плиту, чтобы она соответствовала площади. Теплоизоляционная плита должна быть размещена поверх пола, чтобы обеспечить ровную поверхность для укладки нагревательного мата.

Установка нагревательного мата

Первым шагом при установке нагревательного мата является его раскатывание по изоляционной плите. Вы должны убедиться, что нагревательный мат расположен так, чтобы нагревательный элемент был направлен вверх. Нагревательные маты Roma являются самоклеящимися и могут быть закреплены на месте, плотно прижав их к изоляции. После того, как нагревательный мат установлен, вам необходимо подключить его к термостату. Обычно это делается с помощью черного стержня, находящегося на коврике.

Провод должен быть подключен к термостату, а термостат должен быть подключен к электросети. Кроме того, термостат поставляется с напольным датчиком. Зонд должен быть размещен равномерно между двумя нагревательными кабелями, чтобы получить наиболее точные показания температуры. И подключается к термостату в остальные разъемы. Прежде чем все подключить, мы бы посоветовали провести тест на непрерывность, просто чтобы убедиться, что в процессе установки не было нанесено никаких повреждений.

Укладка плитки

После того, как нагревательный мат и напольный датчик установлены и подключены к термостату, можно приступать к укладке плитки. Вы должны начать с распределения плиточного клея по полу с помощью мастерка, стараясь не повредить нагревательный элемент. Сначала можно уложить слой самовыравнивающегося слоя толщиной 10 мм, чтобы защитить нагревательные элементы и создать ровную гладкую поверхность для обработки почвы. После этого плитку следует уложить на клей и плотно прижать. Вы должны использовать спиртовой уровень, чтобы убедиться, что плитки выровнены и между ними нет зазоров. Если вам нужно обрезать плитку по краям комнаты, вы можете использовать для этого плиткорез. Вы должны убедиться, что разрезанные плитки расположены так, чтобы они были на одном уровне с другими плитками.

Проверка системы

После того, как плитка уложена, необходимо проверить электрическую систему подогрева пола, чтобы убедиться, что она работает правильно. Включать термостат и нагревать нагревательный мат следует только после высыхания наливного и плиточного клея. Если все работает правильно, нагревательный мат должен нагреваться равномерно, а плитка должна быть теплой на ощупь. №

Заключение

Установка электрического теплого пола под плитку — это простой процесс, который может выполнить большинство энтузиастов, занимающихся своими руками. Однако, если вы не уверены в своей способности установить систему, вам следует подумать о найме профессионального электрика.
