Габионы — габионные конструкции



Содержание

• Общее описание и область применения
• Коробчатые габионы
• Габионы Джамбо
• Матрацы Рено
• Система Террамеш
• Габионы Цилиндрические
• Характеристики
• Что лучше: сетка двойного кручения или сварная сетка?
•     Габионы из сварной сетки ГСС
•     Сетка двойного кручения
• Сборка габионов и наполнение
• Таблица размеров габионных конструкции

Общее описание и область применения

Габионы или габионные конструкции — ящик либо каркас из металлической сетки, заполненный щебнем, галькой или камнями.

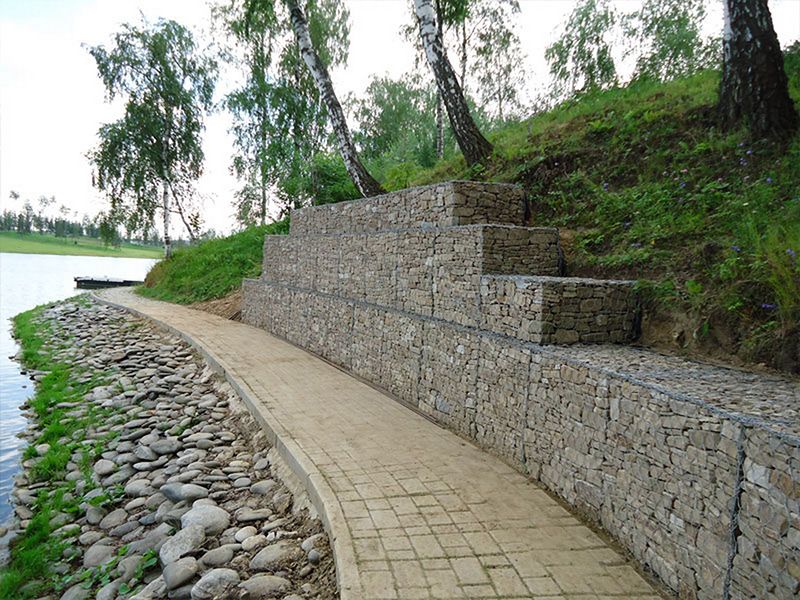

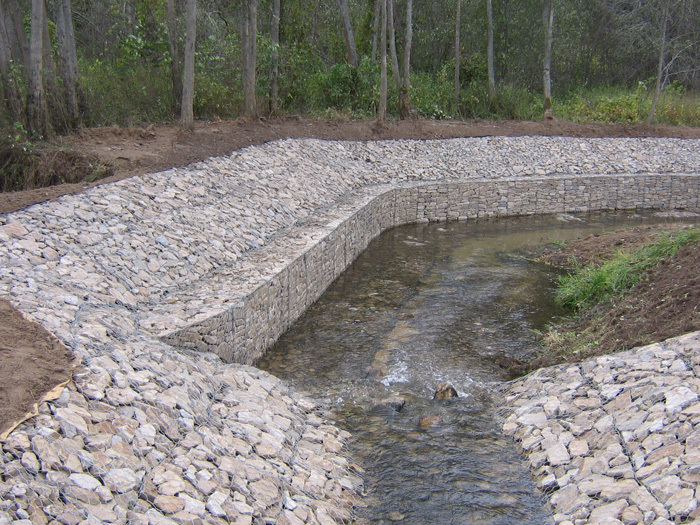

С помощью габионов укрепляют склоны и возводят ограждения. А поскольку габионы не только полезны, но и привлекательны внешне, их широко применяют в ландшафтном дизайне в качестве декоративных элементов: оформляют клумбы и небольшие водоемы на дачных участках, обустраивают террасы. Такие конструкции не только украшают собой ландшафт, но и обеспечивают шумоизоляцию.



Также габионы применяют, когда есть необходимость в возведении гибких, проницаемых и монолитных конструкций (подпорных стенок, облицовки каналов, гидротехнических и противоэрозионных сооружений). При укреплении морских и речных берегов, автомобильных и железнодорожных насыпей, для стабилизации почвенной эрозии коробчатый габион  просто незаменимыми.

С течением времени каробчатый габион не только становятся все прочнее благодаря природным процессам, но и настолько сливаются с окружающей средой, что становятся частью пейзажа.

Коробчатые габионы

Наибольшей популярностью пользуются коробчатые габионы, особенно на крупных объектах. Однако помимо коробчатых можно соорудить цилиндрические габионы или даже изделия какой-нибудь необычной, художественной формы.

Габионы Джамбо

Помимо обычных габионов, предлагаем вашему вниманию габионы Джамбо. Все их свойства и характеристики ни в чем не уступают традиционным конструкциям, однако поскольку размеры намного больше, темпы строительства объекта значительно ускоряются с коробчатым габионом

Матрацы Рено

Однако не только объемными конструкциями можно укрепить берег или насыпь. Не хуже справляются с этим плоские матрацы «Рено». Они также изготавливаются из металлической сетки двойного кручения. Внутри через каждый метр по длине установлены диафрагмы, разделяющие матрацы на секции.

С помощью матрацев «Рено» можно зафиксировать мостовые конусы, защитить подводные трубопроводы от коррозии, усилить грунтовое основание перед укладкой полотна и т.д. Края сетчатых панелей скреплены толстой проволокой, что способствует укреплению структуры в целом.

Система Террамеш

Нельзя обойти стороной и систему «ТеррамешТМ» — конструкцию, тоже выполненную из металлической сетки двойного кручения.

Это система армирования грунта, которая используется для крепления неустойчивых массивов. Модули образуют прямоугольные ячейки, которые впоследствии заполняются камнем. Такая конструкция не только крайне прочна: она гибкая, проницаемая и, что очень важно, абсолютно экологичная.

Габионы Цилиндрические

Сетчатые конструкции, принимающие после их заполнения форму цилиндра.

Характеристики

У нас вы можете приобрести габионные конструкции из высококачественной стальной проволоки. Долгосрочную устойчивость к образованию коррозии обеспечивает гальваническоепокрытие. А для использования в особо агрессивных средах дополнительно наносится покрытие из ПВХ.

Габионная сетка для всех конструкций производится в соответствии с ГОСТ Р 51285-99 из высококачественных материалов.

Внимание! Все чаще недобросовестные поставщики идут на хитрости, отгружают габионы плохого качества и меньшей толщины как самой проволоки, так и покрытия. Будьте внимательны при покупке товаров!



Что лучше? Сетка двойного кручения или сварная сетка?

Габионы из сварной сетки ГСС

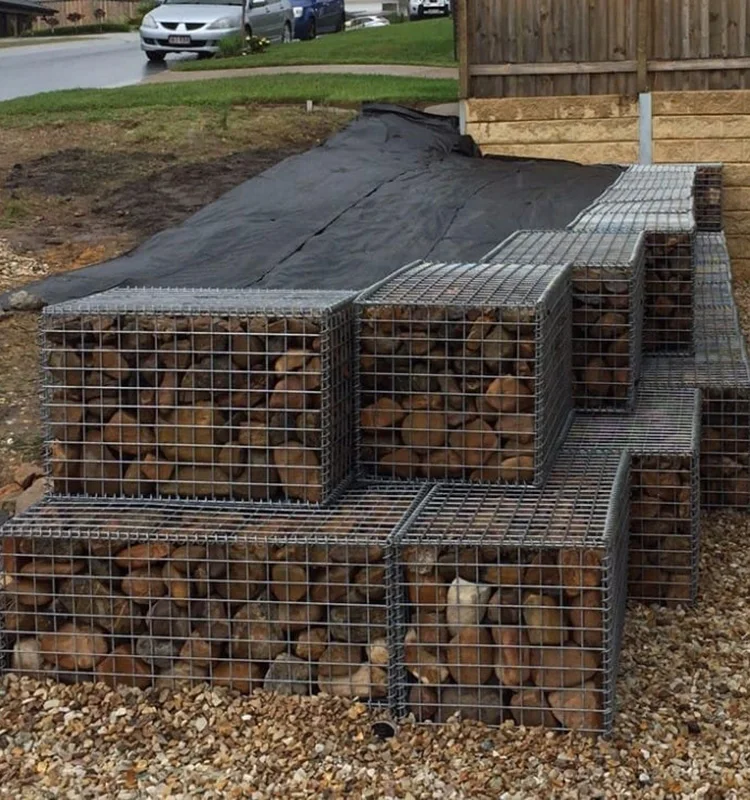

Габионы из сварной сетки ГСС – это объемные конструкции с прямоугольными ячейками, изготовленные из стальной сетки с цинковым покрытием по ТУ 1275-052-75957906-2014.

Такие конструкции чрезвычайно полезны в случае необходимости укрепления грунта на террасах и берегах и защите от эрозии; для армирования и устройства подпорных стен, а также широкое применение они находят в ландшафтном дизайне.

Габионы из сварной сетки ГСС имеют продолжительный срок службы, они водопроницаемы и пористы, крайне прочны и не подвержены образованию коррозии. Кроме того, их использование не только экономично, но и экологично.

 Неоспоримыми преимуществами таких конструкций перед аналогами можно назвать:

– легкий и простой монтаж и возможность быстрого возведения;

– эргономичность и долгий срок службы;

– прекрасные дренажные свойства;

– способность идеально сочетаться с другими типами укреплений;

– высокая жесткость каркаса, которая достигается благодаря сварному методу скрепления и большой толщине материала и позволяет долго держать форму;

– возможность использования в декоративных целях в ландшафтном дизайне.

Сетка двойного кручения

Сетка двойного кручения производится согласно ГОСТ Р 51285-99 по ТУ 1275-015-75957906-2009 на специальных установках: две проволоки с покрытием из цинка, цинк-алюминия или цинк-полимера свиваются вместе, образуя шестиугольные ячейки.

Данный материал применяется в производстве габионных конструкций: его используют в качестве сплошной крышки для группы коробчатых конструкций (в этом случае значительно упрощается процесс их сборки) или габионно-сетчатых изделий матрацного типа. Также он часто используется для надежной защиты автомобильных и железных дорог от снежных лавин, камнепадов, оползней и селей.

Сетка двойного кручения имеет антикоррозийное покрытие, которое не разрушается сварными соединениями в узлах, поскольку они отсутствуют. Также возможно дополнительное покрытие сетки полимерами, которые не только увеличат стойкость к коррозии, но и окрасят ее в любой цвет. Поскольку плетеные узлы гибки, возможно создание любой коробчатой или ограждающей конструкции. Таким образом, сетка двойного кручения легко может вписаться в любой дизайн.

Сборка каробчатых габионов и наполнение





Таблица размеров габионных конструкции





Габион цена

Если вам нужно узнать цену габиона вам необходимо обратиться к специалисту нашей компании,он достаточно оперативно,расчитает количество и стоимость необходимых материалов для вашего проекта.

Окончательная цена габионов будет зависеть от обьема и места доставки.

Габионные конструкции: разновидности, обзор производителей

Геоновации

геосинтетические материалы

+7 (812) 670-65-76

Главная Статьи Габионные конструкции: разновидности, обзор производителей

Габион представляет собой объемный ящик из металлической сетки, предназначенный для заполнения каменным материалом или другим инертным материалом в зависимости от типа и конструкции самого габиона. Габионы известны еще с XVII, когда при помощи этих нехитрых приспособлений начали строить защитные сооружения и фортовые укрепления для защиты от боевых снарядов во время сражений. В XIX веке габионы все чаще получают строительное назначение и используются в укреплении грунтов. В настоящее время различные габионные емкости широко применяются для решения широкого спектра задач строительства, а их конструкции сегодня имеют большое разнообразие форм и функционального назначения.

Габионы Маккафери

Пожалуй, самыми распространенными сегодня в строительстве являются габионы Маккафери – пространственные конструкции из стальной проволоки двойного кручения с защитным покрытием. В зависимости от конструкции и назначения габионы Маккафери подразделяются на несколько типов.

Коробчатые габионы

Коробчатые габионы типа Маккафери представляют собой проволочные ящики с разделенным проволочными диафрагмами внутренним пространством под заполнение камнем или щебнем. Покрытая защитным слоем (цинк или ПВХ) проволока двойного кручения, из которой изготовлена сетка стенок и перегородок таких габионов, обеспечивает высокую прочность коробчатой конструкции и равномерное распределение нагрузок в процессе эксплуатации.

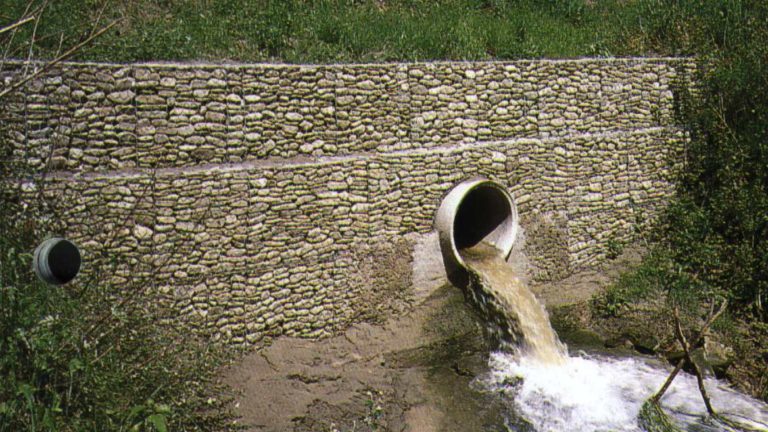

Установленные на объекте строительства коробчатые габионы заполняются прочным, водостойким и морозостойким природным камнем крупного размера, который должен быть больше размера ячеей сетки стенок. Заполненный каменным материалом проволочный ящик образует прочную износоустойчивую конструкцию, свободное пространство которой со временем будет естественным образом заполняться природными материалами (почвой, илом, растительностью и т.

д.), приобретая еще большую прочность с годами.

Применение коробчатых габионов

• укрепление склонов и берегов естественного и искусственного происхождения;
• защита от эрозии и других деформаций грунта;
• сохранение и формирование ландшафта местности;
• армирование строительных насыпей при прокладке автомобильных трасс и железнодорожных путей;

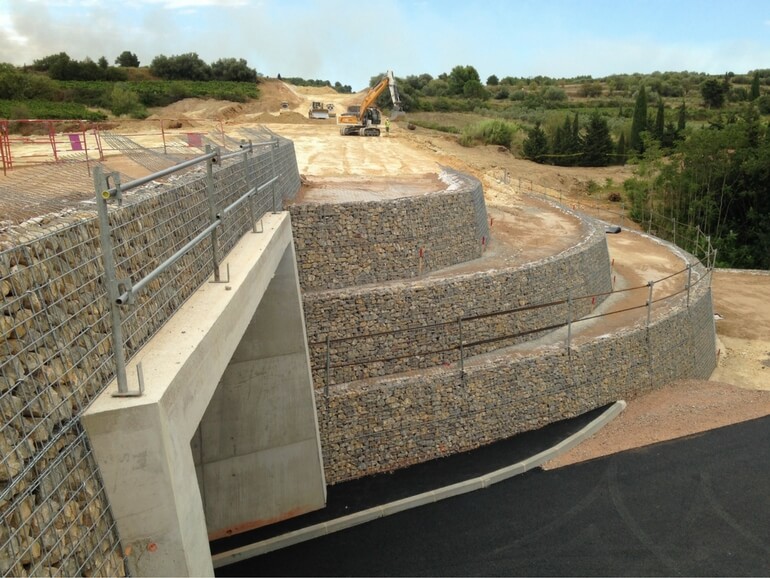

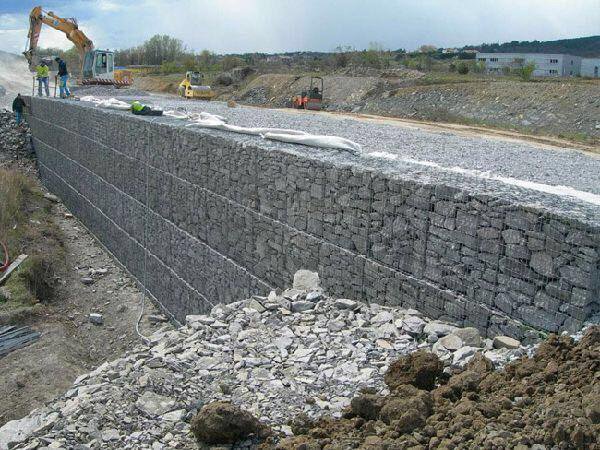

• устройство подпорных стен;
• стабилизация и консервация слабого и сыпучего грунта;
• защита гидротехнических сооружений.

Матрацы Рено

Матрац Рено отличается от коробчатых габионов более плоской и широкой конструкцией (отсюда название «матрац») – высота Рено обычно не превышает 0,3м, а площадь поверхности определяется в соответствии с ГОСТ Р 52132-2003. Внешний вид конструкции – металлическая сетка из проволоки двойного кручения с перегородками, делящими матрацы Рено на секции для придания более высокой прочности и обеспечения удобства применения материала на местности.

Применение матрацев Рено

• устройство гибкой фильтрационной защиты в основании сооружений, подверженных размыву и деформации;
• берегоукрепление и армирование мостовых конусов;
• укрепление защиты трубопроводов и дренажных систем;
• строительство гидротехнических сооружений;
• ландшафтные работы, в том числе с защитой грунта от эрозии.

Цилиндрические габионы

Цилиндрический габион представляет собой полую сетчатую конструкцию в виде полого цилиндра из металлической сетки, предназначенного для заполнения камнем и применения в прибрежной зоне и на гидротехнических сооружениях. Заполненные камнем цилиндрические габионы увязываются в единую конструкцию и укладываются на укрепляемом участке при помощи спецтехники.

Применение цилиндрических габионов

• ликвидация аварий и их последствий на гидротехнических сооружениях;
• укрепление оснований защитных береговых сооружений;
• строительство фундаментов гидротехнических дамб при необходимости обеспечить дополнительную защиту сооружения от высоко ледовой и ветровой нагрузки.

Система Террамеш

Система Террамеш – конструкция из армирующих сетчатых панелей из металлической проволоки и лицевой грани в виде коробчатого габиона. Такие габионные конструкции укладываются горизонтальными слоями в тело укрепляемого грунтового слоя для создания надежной армирующей конструкции и защиты от деформаций под различными нагрузками в процессе эксплуатации.

Применение системы Террамеш

• армирование склонов;
• укрепление больших грунтовых массивов;
• укрепление горных участков автомагистралей и железнодорожных путей.

Габионы типа BETAFENCE

Габионные конструкции BETAFENCE представляют собой прочные сетчатые ящики из сваренной в каждом соединении стальной проволоки с защитным цинковым или полимерным покрытием, внутреннее пространство габионов разделено на секции дополнительными диафрагмами из такой же сетки. Панели габионов BETAFENCE соединяются между собой проволочными спиральными пружинами и заполняются камнем различного типа так, чтобы фракция заполняющего материала была больше размера ячеек сетки. В смонтированном виде ровная жесткая поверхность стенок габионов BETAFENCE отличается презентабельным внешним видом, при этом стоимость таких конструкций выше расценок на габионы Маккафери.

Применение габионов BETAFENCE

• расчет подпорных стен и их устройство на различных основаниях;
• укрепление естественных склонов и откосов;
• укрепление искусственных насыпей в дорожном строительстве;

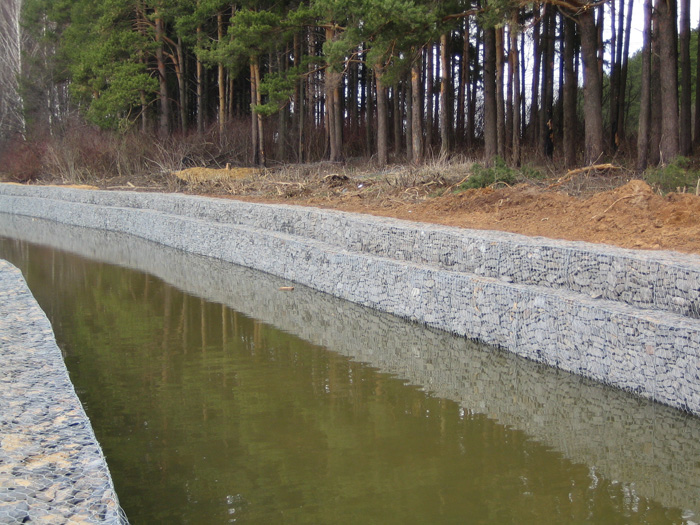

• укрепление берегов естественных и искусственных водоемов;
• защита гидротехнических сооружений;
• консервация грунта и защита от эрозии;
• ландшафтный дизайн.

Габионы HESCO BASTION

Габионы Hesco Bastion представляют собой прочные проволочные конструкции из сваренной в каждом соединении металлической сетки с защитным покрытием. Внутри сетчатой металлической конструкции находится тканевый контейнер, позволяющий использовать в качестве заполняющего материала не только камень, но и любой инертный материал независимо от размера фракции и состава.

Применение габионов Hesco Bastion

• возведение фортов и защитных сооружений в зонах боевых действий и вооруженных конфликтов;
• строительство блок-постов на охраняемых территориях;
• оперативное возведение временных сооружений на месте стихийных бедствий.
• для земельных, дорожно-строительных и армирующих работ по грунту системы габионов Hesco Bastion не подходят, так как не могут обеспечить эффективную фильтрацию грунтовых вод.

Возврат к списку статей

Геоновации

© | Продажа геотекстиля, габионов и геоматериалов

Контакты

---

195196, Санкт-Петербург,
Стахановцев ул, д. 14, к. 1, б/ц «Ладога», оф. 608

Онлайн поддержка

---

+7 (812) 670-65-76

Задайте свой вопрос по e-mail:

info@geonovation. ru

Создание и продвижение сайта:
Интернет-агентство
«Веб Гармония»

Что такое габионные стены и их преимущества

25 июля 2019 г. админ админ 0 комментариев

Вы, наверное, видели их в самых разных местах: проволочные корзины с камнями, сложенные у склонов и рек, или аккуратно разделяющие зеленые насаждения. В последнее время использование и популярность габионных стен возродились, но они далеко не новы. Используемые военными и инженерами-строителями на протяжении тысячелетий, в том числе на берегах реки Нил, они образуют проверенную временем и надежную конструкцию, имеющую бесчисленные преимущества и области применения.

Что такое габионные стены?

Слово габион происходит от итальянского gabbione , что буквально переводится как «большая клетка», и это, по сути, то, что они собой представляют – подобные клеткам ограждения, заполненные неорганическим материалом, таким как камень, кирпич или битый бетон. Также известные как габионные клетки, они в основном используются в строительстве для защиты береговой линии, берегов рек и склонов от эрозии, и их либо укладывают под углом в виде «матраса», либо, что чаще, укладывают постепенно, как кирпичи.

Однако в настоящее время они используются по разным практическим причинам, а также по чисто эстетическим причинам. Все больше и больше садов, городских пространств, городов и проектов по рекультивации земли меняют способ использования габионных корзин и используют их для строительства стен, столбов, скамеек и фундаментных конструкций, а также для разделения и разделения участков, укрепления земли. стены, а также в качестве буфера для водных объектов. Сами корзины могут быть разных размеров, чтобы удовлетворить все виды потребностей и дизайнов, и изготовлены из прочной оцинкованной проволочной сетки, обычно толщиной 3 мм.

Одна из причин, по которой стены из габионов так популярны среди садоводов и ландшафтных дизайнеров, заключается в том, что каждый может построить и разместить свои собственные корзины и использовать их по своему усмотрению — это способ построить своими руками стены и другие подобные конструкции в вашем доме. собственное пространство. Все, что для этого нужно, — это план и немного усилий.


Изображения Кэтрин Стюарт.

Взгляните на пост Кэтрин Стюарт , в котором объясняется каждый шаг, который она предприняла, чтобы построить габионную стену в своем палисаднике, включая пошаговые фотографии, чтобы показать вам, как все прошло. Как объясняет Кэтрин, она смогла наполнить свою корзину песчаником, который они сами разбили на месте, но это не значит, что вам нужно изобилие доступного камня на вашем пороге, чтобы наполнить свою корзину. Габионный камень может быть легко получен и доступен в различных размерах и цветах, что означает, что вы можете адаптировать свой дизайн в соответствии с вашей средой, делая их привлекательным и настраиваемым дополнением к вашему пространству.

Преимущества габионных стен.

1. Гибкость.

Одна из основных причин того, что габионные стены выдержали испытание временем — с тех пор, как они использовались на берегах Нила, — это их исключительная гибкость и долговечность. Под большим напряжением габионная корзина скорее деформируется, прогибается или сжимается, чем ломается. Это функциональная особенность, которая предотвращает потерю структурной целостности и, в конечном итоге, делает ее прочнее с течением времени. Кроме того, отсутствие крепления к земле (как это было бы с обычной стеной) означает, что будут учтены все небольшие движения земли, которые происходят естественным образом.

2. Прочность.

Проволочная сетка, из которой состоит корзина или клетка, очень прочна при растяжении и действует как усиление всей конструкции, а не просто как контейнер. И из-за ила и растительности, которые со временем накапливаются между пломбами, они на самом деле становятся еще прочнее с возрастом и образуют естественную постоянную структуру. Многие воспользовались этим фактом, чтобы использовать габионные корзины в качестве основы для столов и скамеек.

3. Проницаемый.

Способ изготовления габионных корзин подразумевает наличие пространства между каменным наполнением. Это позволяет проходить как воздуху, так и воде, что позволяет всей конструкции дышать. С другой стороны, бетонные конструкции могут создавать гидростатическое давление из-за своей непроницаемости, что может нарушить их структурную целостность.

4. Экономичность.

Изготовленные из проволочной сетки габионные корзины дешевле, чем большинство строительных материалов, таких как бетон, и их может легко собрать любой человек, избегая необходимости покупать тяжелый бетон или смешивать его самостоятельно. Заполнение, такое как камень или битый бетон, обычно можно получить на месте и по гораздо более низкой цене. В Mainland Aggregates мы поставляем широкий выбор габионных камней для заполнения габионных корзин. Наш ассортимент включает в себя белый габионовый булыжник, синий вымпел габионный камень, голубовато-серый габионный камень и кембрийский зеленый габионовый камень.

Затраты на оплату труда также могут быть сведены к минимуму, так как почти каждый может построить конструкцию корзины из габионов без необходимости нанимать для этого людей. Единственное исключение здесь — если вы строите более метра в высоту — тогда мы рекомендуем проконсультироваться с профессионалом, чтобы сохранить его в безопасности.

5. Прочная основа.

Одним из ключевых преимуществ габионных стен по сравнению с традиционными стенами является то, что вам не нужен обычный фундамент — часто достаточно уплотненного слоя наполнителя, такого как щебень, чтобы придать корзинам прочную опору. Вы можете подумать, что это означает, что основание не прочно закреплено в земле, но это не так. Пока вы разровняете и подготовите землю для установки стены, наполнитель на дне корзины осядет прямо на землю, обеспечивая силу трения, которая удерживает корзины на месте и предотвращает стаскивание конструкции прочь. река или ручей.

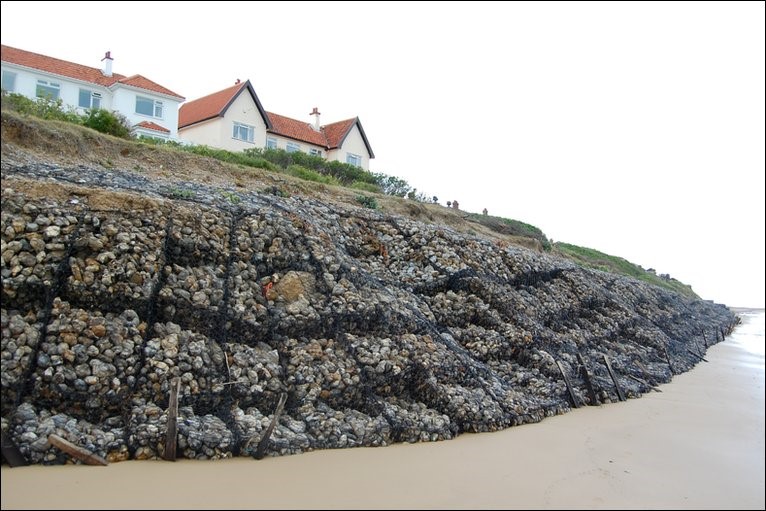

6. Уменьшить эрозию.

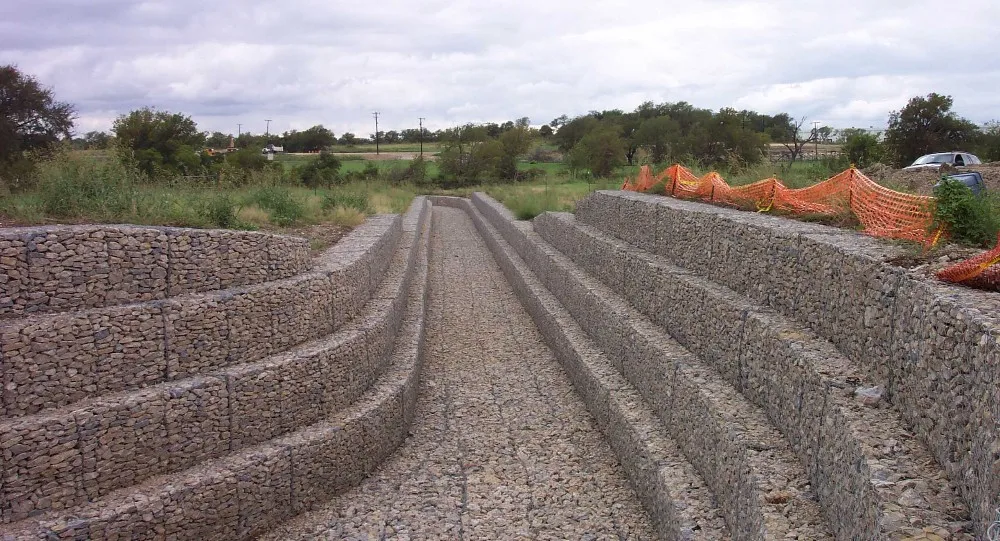

Основным преимуществом и практическим использованием габионных стен, как упоминалось выше, является уменьшение или предотвращение эрозии. Это работает за счет поглощения силы текущей воды, поскольку энергия рассеивается каменной насыпью, таким образом защищая участки, подверженные риску эрозии. По этой причине они используются для укрепления берегов рек и береговых линий, которым угрожает эрозия. Если у вас есть пруд или ручей, или ваш сад выходит на реку, габионная стена станет отличным практичным способом защиты земли.

7. Эстетика.

Основной причиной популярности габионных корзин и стен является то, что, несмотря на то, что они созданы руками человека, они по-прежнему выглядят естественно и могут соответствовать пространству с местным рельефом за счет использования местных наполнителей. Можно использовать корзины самых разных размеров и форм, в том числе изогнутые корзины, которые при соединении образуют изгиб или круг, и внутри них можно использовать наполнение всех видов цветов, текстур и размеров.

8. Экологичность.

Когда для заполнения используется местный материал, транспортные расходы и связанный с этим расход топлива практически исключаются, а это означает, что возведение габионной стены наносит гораздо меньший ущерб окружающей среде, чем традиционная бетонная стена. Кроме того, поскольку для наполнения используются уже существующие материалы, нет необходимости в создании бетона или других подобных материалов. Благодаря своей прочности и проницаемости габионные стены также чрезвычайно долговечны, долговечны и устойчивы, поэтому их не нужно заменять или ремонтировать так часто, как другие стены.

9. Простота установки.

Если вы проведете небольшое исследование и у вас есть все необходимое, вы сможете собрать собственную габионную стену за один день. Все, что нужно, это скрепить корзины вместе, подготовить землю, на которой они будут лежать, и заполнить выбранным вами наполнителем. Один из ключевых трюков заключается в том, чтобы выбрать самые плоские и красивые куски камня или скалы для тех сторон, которые будут видны чаще всего. Многие люди выстраивают края лучшими кусками и заполняют центр более дешевым наполнителем, таким как битый бетон, а также сохраняя любые редкие прямоугольные детали для углов. Если вы строите более метра в высоту или планируете строить поверх стены или корзин, вам следует проконсультироваться с инженером-строителем, но для других целей их действительно можно сделать самостоятельно.

10. Не постоянный.

В отличие от бетонной стены или конструкции, габионные корзины не закреплены на земле, поэтому их можно относительно просто перемещать или снимать, чтобы приспособиться к изменяющейся среде или просто эстетическим предпочтениям. Это может дать вам гибкость, чтобы попробовать садовый или ландшафтный дизайн, и если вам не нравится его внешний вид или то, как он работает на практике, вы можете разбирать корзины и перемещать их по своему усмотрению столько раз, сколько вам нужно. тебе нравится. Просто будьте готовы к небольшому подъему тяжестей!

Блог габионные корзины габионные клетки габионы габионная корзина габионная клетка габион камни поставщик габионов Взгляды

Похожие сообщения

1. Все, что вам нужно знать о габионных корзинах Габионные корзины тысячи лет использовались в проектах гражданского строительства и ландшафтного дизайна. Если вы искали «поставщики габионных камней рядом со мной» или хотите узнать больше о габионных корзинах, не ищите дальше. дать
2. Как построить стену из габиона Если вы хотите создать декоративные садовые перегородки или уникальную ограду перед палисадником, габионная стена станет отличным выбором для обоих этих проектов. Габионные стены представляют собой прочные наружные конструкции, которые обеспечивают не только прочное и проницаемое основание, но и
3. Габионные корзины какого размера? Габионные корзины представляют собой универсальные ящики из проволочной сетки, заполненные органическими или неорганическими материалами, такими как габионные камни, бетон или грунт. Слово габион происходит от итальянского слова gabbione, что означает «большая клетка». Их также можно назвать габионами ca 9.0103
4. Самые продаваемые габионы Габионные камни — это камни, используемые для заполнения корзин габионов для различных габионных проектов, от подпорных стен до садовых бордюров. Габионные камни различаются по типу камня, цвету и размеру. В Mainland Aggregates мы поставляем различные габионы, чтобы удовлетворить вас

Габионные стены — что это такое и как их использовать в ландшафте

By Simona Ganea | Опубликовано 12 июня 2014 г.

Купить

Вы когда-нибудь использовали термин «габионная стена»? Звучит немного странно, но в основном это просто брак между камнями и проволокой. Эти два простых материала очень хорошо знакомы, и, взятые по отдельности, они могут быть очень полезными и универсальными, когда речь идет о проектах «сделай сам». Но как насчет двух вместе взятых? Этот дуэт также предлагает много возможностей. Габионные стены, вероятно, являются наиболее известным проектом в этом смысле. Они построены из корзин из оцинкованной стали, заполненных камнями. Они очень гибкие по размеру и внешнему виду, и они могут быть очень полезны на открытом воздухе.

Стены и перегородки.

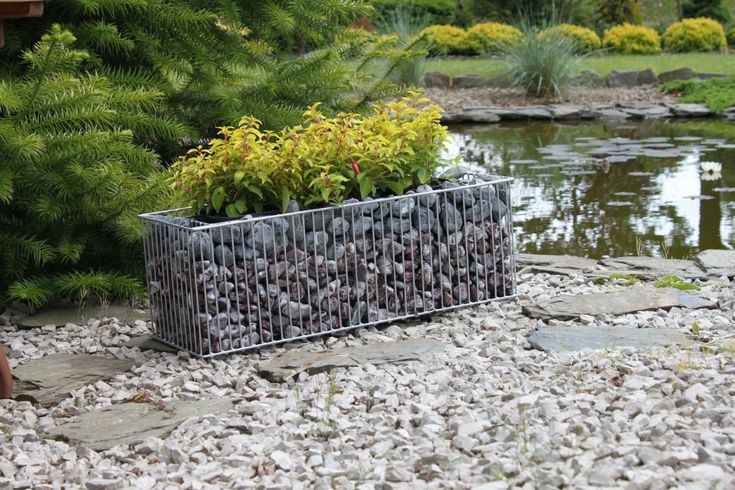

Габионы прекрасно подходят для сада. Используйте их, чтобы ограничить открытые пространства и разграничить различные функции. Их универсальность также позволяет использовать их при строительстве террас и патио. Просто выберите размер и форму стен, которые вы хотите построить.{Источники изображения: 1, 2 и 3}.




Вы можете заполнить эти конструкции любым типом камня. Используйте большие камни, если вы предпочитаете более индустриальный вид, и камни меньшего размера, если хотите создать более тонкий визуальный эффект. Вы можете строить стены такой высоты и размера, какие захотите. Просто убедитесь, что они крепкие и устойчивые. Если вы строите большую стену, то вы можете быть умнее и заполнить центр чем-то недорогим, а высококачественный камень выложить там, где его действительно видно. {изображение с flickr}.

от Studio H Landscape Architecture

Эта современная терраса прекрасно сочетается с каменными и проволочными стенами. Они используются в качестве небольших перегородок, а внутри используются те же речные камни, что и для пола. Это очень хороший матч.

Не стесняйтесь включать в свой проект и другие материалы. Например, добавить немного дерева. Чередуйте материалы, цвета и текстуры для притягательного эффекта. Стена из камня и проволоки также может быть просто акцентом в более сложной структуре. {Источники изображения: 1 и 2}.

Встроенная скамейка для террасы.

Воспользуйтесь преимуществами этой универсальной функции для улицы и включите скамейку в свой дизайн. Играйте с разными уровнями и экспериментируйте с формами. {Найдено на сайте}.

Добавьте света, чтобы выделить текстуру и композицию. Вы также можете построить шаги, чтобы соединить различные уровни на вашем объекте. {Найдено на сайте}.

Для заднего двора можно превратить всю стену в длинную скамью.
