Стационарные бетононасосы

Ассортимент и технические характеристики стационарных бетононасосов

Бетононасосы стационарные - аренда бетононасосов бу, продажа, ремонт и ТО


Стационарный бетононасос Putzmeister
предоставлен в аренду с обслуживающим персоналом



Услуги:

  • аренда стационарных бетононасосов бу с обслуживающим персоналом;
  • техническое обслуживание и ремонт бетононасосов;
  • продажа запчастей и принадлежностей к бетононасосам;
  • продажа б/у и новых стационарных бетононасосов.



Аренда стационарных бетононасосов с обслуживающим персоналом



При предоставлении в аренду стационарного бетононасоса бу предоставляется:

  • монтажно-эксплуатационная бригада;
  • магистраль бетоновода (d=125 мм) длиной от 100 м;
  • механическая бетонораспределительная стрела радиусом 12 м.;
  • помпа (компрессор) для очистки бетоновода от остатков бетона;
  • дизельное топливо (ГСМ).

Условиями аренды предусмотрено:

  • перебазировка, монтаж и демонтаж бетононасоса;
  • круглосуточный график работы;
  • работа при температурном режиме от -20 до +40оС.

Продажа стационарных бетононасосов бу

В парке компании имеется новое и б/у в рабочем состоянии бетононасосы на продажу. Исходя из Вашего запроса мы предложим оптимальный вариант по производительности и цене.

Техническое обслуживание и ремонт стационарных бетононасосов

Компания имеет ремонтно-производственную базу, где проводятся техническое обслуживание и ремонт бетононасосов.
Работы по техническому обслуживанию и ремонту могут быть проведены, как на объекте заказчика, так и на нашей базе.

Широкий модельный ряд бетононасосов


Предоставляем бетононасос
стационарный дизельный Putzmeister BSA 14000
в аренду с обслуживающим персоналом,
производительность насоса более 100 м3/час,
высота подачи до 300м, дальность - до 1000м

Компания «МИХТЕХ» имеет в своем ассортименте широкий модельный ряд бетононасосов, предназначенного для подачи и распределения бетона при высоких темпах строительства, на большие высоты и дальность подачи. Непрерывная и равномерная подача больших объемов бетона осуществляется на

расстояния до 1000 м по горизонтали и до 450 м - по вертикали в любое место стройплощадки.
Бетононасос стационарный и распределительная стрела обеспечивают приемку бетона, транспортировку его по бетоноводу с последующим распределением к местам заливки. Башенный кран при этом работает только на подаче материала (арматуры) и монтаже/демонтаже опалубки.

За время работы бетононасосы зарекомендовали себя среди профессиональных строителей как надежное, износостойкое обрудование с высокими показателями производительности.
В парке компании бетононасосы дизельные и электрические производителей Putzmeister, Schwing производительностью до 110 м3/час.

Преимущества компании:

  • опыт работы на бетононасосах составляет более 10 лет;
  • парк стационарных бетононасосов различных модификаций составляет более 60 единиц;
  • техника ведущих мировых производителей Putzmeister, Sany и Schwing Stetter;
  • предоставление полного сервиса услуг: техническая поддержка, эксплуатация, обслуживание, ремонт бетононасосов;
  • работаем в любых регионах РФ;
  • работы на стационарных бетононасосах производятся круглосуточно, в том числе в праздничные и выходные дни.

Парк компании МИХТЕХ наcчитывает более 60 единиц стационарных бетононасосов Putzmeister, Sany и Schwing Stetter различной производительности от 4 м3/час до 110 м3/час (дизельные стационарные бетононасосы и электрические стационарные бетононасосы).

Стационарный бетононасос (бу) аренда

Алгоритм работы компании МИХТЕХ предоставляющей стационарный бетононасос в аренду:
1.Выезд арендной компании МИХТЕХ на строительный объект для определения технического задания по прокачке бетона стационарным бетононасосом.
На этом этапе арендная компания МИХТЕХ:

  • выясняем высоту и размеры будущего здания; режим работы объекта по бетонным работам стационарным бетононасосом; длину и комплектацию магистрали бетоновода к стационарному бетононасосу;
  • знакомимся с планами (техническим заданием) строительного объекта по прокачке бетона стационарным бетононасосом.
  • консультируем по условиям работы стационарного бетононасоса;
  • предлагаем различные технические решения по подаче бетона стационарным бетононасосам (возможно подача одним стационарным бетононасосом по нескольким веткам-магистралям бетоновода).
  • определяем необходимую модель стационарного бетононасоса Putzmeister и Schwing в зависимости от производительности стационарного бетононасоса.
  • выясняем сроки, на которые хочет взять заказчик стационарный бетононасос в аренду.

2. В результате знакомства с техническим заданием Заказчика по стационарному бетононасосу, мы высылаем коммерческое предложение и договор, в котором указаны технические условия работы стационарного бетононасоса.
3. Если мы (Заказчик и Арендодатель-МИХТЕХ) договариваемся о сделке по предоставлению стационарного бетононасоса в аренду, то заключается договор, на основании которого выполняются обязательства с двух сторон.
4. Арендодатель осуществляет:

  • привоз стационарного бетононасоса и магистрали бетоновода на строительный объект;
  • монтаж стационарного бетононасоса и магистрали бетоновода;
  • ввод в эксплуатацию стационарный бетононасос;
  • эксплуатацию, техническое обслуживание (ТО) и ремонт стационарного бетононасоса, согласно режима работа строительного объекта.
    ТО стационарного бетононасоса проводится в согласованные сроки.

В зависимости от потребности клиента компания МИХТЕХ предоставляет в аренду стационарный бетононасос необходимой производительности. Так, например:

  • Для прокачки бетона, пескобетона, керамзитобетона, раствора на промышленные бетонные полы (полусухие цементнопесчаные полы) высотой подачи до 60 м и дальностью подачи до 300 м в объёме от 50 до 200 м3/в смену МИХТЕХ предоставляет в аренду стационарный поршневой (двухпоршневой) дизельный бетононасос Putzmeister P 718 (P 715) производительностью от 4 м3/час до 20 м3/час (давление до 70 bar) по низкой арендной ставке бетононасоса.
  • Для прокачки бетона, сталефибробетона в монолитном строительстве при возведении зданий, сооружений высотой подачи до 80 м и дальностью подачи до 250 м в объёме от 100 до 500 м3 в смену МИХТЕХ предоставляет в аренду стационарный поршневой дизельный бетононасос Putzmeister BSA 1407 D, Putzmeister BSA 1409 D, Schwing SP 1800 D, Schwing SP 2800 D производительностью до 60 м3/час.
    Такие стационарные поршневые дизельные бетононасосы как: Putzmeister BSA 1407 D, Putzmeister BSA 1409 D, Schwing SP 1800 D, Schwing SP 2800 D поправу можно назвать «рабочими лошадками» в прокачке бетона на строительных объектах, так как данные стационарные бетононасосы надёжны в работе и просты в эксплуатации и обслуживании; наиболее часто используются на начальных этапах строительного объекта (высотой подачи бетона до 60-80м). То есть, заказчику строительства предоставляется в аренду стационарный бетононасос с невысокой производительностью, с помощью такого бетононасоса здание вырастает до 20-25-го этажа. Заказчик при этом оплачивает низкую стоимость аренды стационарного бетононасоса – экономя денежный ресурс. В дальнейшем, когда стационарный бетононасос с невысокой производительностью не справляется прокачкой на нужную высоту (выше 25 этажа) и/или дальность подачи по горизонту, то данный бетононасос меняется на более мощный стационарный дизельный поршневой бетононасос производительностью до 80 м
    3
    /час…. в дальнейшем и последний стационарный бетононасос меняется на ещё более мощный стационарный бетононасос производительностью до 102 м3/час (Putzmeister BSA 14000 HD, Schwing SP 8800 D).
  • Для прокачки бетона, сталефибробетона в монолитном строительстве при возведении зданий, сооружений высотой подачи до 150 м и дальностью подачи до 400 м в объёме от 100 до 800 м3 в смену МИХТЕХ предоставляет в аренду стационарный поршневой дизельный бетононасос Putzmeister BSA 2109 D, Putzmeister BSA 2109 HP D, Putzmeister BSA 2110 D, Schwing SP 3500 D, Schwing SP 4000 D, Schwing SP 4800 D производительностью до 80 м3/час.
  • Для прокачки бетона, сталефибробетона в монолитном строительстве при возведении зданий, сооружений высотой подачи до 300 м и дальностью подачи до 1000 м в объёме от 100 до 1000 м3 в смену МИХТЕХ предоставляет в аренду стационарный поршневой дизельный бетононасос Putzmeister BSA 14000 HD, Schwing SP 8000 D, Schwing SP 8800 D производительностью до 102 м3/час.

Такие стационарные дизельные бетононасосы используются при возведении таких зданий как: «Москва-Сити», небоскрёбов высотой от 150 м до 300 м или при строительстве тоннелей (горнопроходческих тоннелей), где требуется дальность прокачки по горизонту до 1000 метров.

Бетононасос на стройплощадке — это гарантия сокращения сроков при высоком качестве строительства

Строительная отрасль никогда не стоит на месте. Это касается не только домостроения, но и строительства промышленных, общественных и других объектов. Реализуются самые смелые и оригинальные проекты, которые с помощью старых технологий и оборудования выполнить невозможно. В числе самого востребованного в последние годы оборудования можно назвать и бетононасос, незаменимый при монолитном способе возведения зданий. Применение стационарных или автобетононасосов оправдано там, где требуется быстрое перемещение больших объемов бетонной смеси.

Главные выгоды применения бетононасосов:

экономия —  вместо нескольких дорогостоящих грузоподъемных механизмов или средств малой механизации на объекте работает один бетононасос. При укладке смеси не требуется использование ручного труда, раствор может подаваться непосредственно в приготовленную опалубку

сроки — бетононасос (в зависимости от марки) перекачивает от 17 до 100 и более м³ смеси в час, за счет чего сроки укладки монолитных перекрытий или стен сокращаются в несколько раз

качество — высокая скорость подачи смеси гарантирует равномерность схватывания бетонных покрытий, обеспечивая высокую надежность всей конструкции в целом

неограниченные возможности — подача бетона возможна без установки бензонасосов в непосредственной близости к месту укладки. Это позволяет осуществлять работы по бетонированию в труднодоступных местах, тоннелях, на большой высоте и на стройплощадках с ограниченными площадями.

Классификация бетононасосов

Как и любое оборудование, бетононасосы выпускаются в нескольких модификациях, разработанных для применения их в различных условиях. Приведем общие принципы классификации этого оборудования.

По типу установки

стационарный бетононасос — эту установку с самоходным шасси можно перемещать на прицепе по стройплощадке. Доставка на объект производится тягачом. Бетон подается по специальному бетоноводу как в горизонтальном, так и в вертикальном направлении

По типу двигателя

Дизельный — бетононасос, работающий на обычном дизельном топливе

Электрический — требуется подключение к электропитанию от силовой сети или мобильной электростанции

Бетононасосы от "МИХТЕХ"

Сегодня оборудование для перекачки бетонной смеси на российском рынке представлено большим количеством известных и не очень брендов, в том числе и российских. Наша компания предлагает бетононасосы только нескольких марок, но все они уже опробованы в действии нашими специалистами. Мы считаем, что на сегодняшний день это самые надежные в работе и доступные по цене установки.

Бетононасосы Putzmeister — используются на всех этапах строительства, от заливки фундамента до укладки последнего перекрытия на сверхвысоком многоэтажном здании. Хорошо показали себя при возведении мостов, прокладке туннелей. Компания выпускает как модели насосов стационарного типа, так и автобетононасосы. На российском рынке оборудование известно с 1986 года.

Выпуская сверхмощные бетононасосы, способные подавать раствор на высоту до 300-600 метров, компания не забывает и о потребителях с обычными запросами к оборудованию. В ассортименте продукции имеются и установки с мощностью 17,4 – 25 м³ в час.



Бетононасосы  Schwing Stetter (Швинг) — автомобильные и стационарные установки этой марки подходят для перекачки растворов с жестким составом (высокая зернистость, наличие примесей каменной крошки и т.п.). Работая с пониженной частотой оборотов (800 об/мин) дают хорошую экономию топлива.



Бетононасосы Strojstav  — оборудование словацкого производства давно известно на российском рынке и считается одним из лидеров в продажах. Отличаются высокой производительностью, мобильностью на стройплощадках и способностью работать со смесями любого состава.

Выбор и цены

Не существует специалистов универсалов абсолютно во всех вопросах. Мы понимаем, что отличный строитель может не совсем точно определить какой именно бетононасос из предлагаемых нашей компанией моделей будет работать с оптимальной нагрузкой на конкретном объекте. Поэтому наши консультанты готовы подобрать оборудование, подходящее по техническим характеристикам именно для ваших целей.

С ценами на бетононасосы вы можете ознакомиться в этой таблице. Хотите немного сэкономить? Обратите внимание на оборудование б/у. Бетононасос, который отработал определенное количество часов, имеет меньшую стоимость, но не меньшую гарантию надежности в работе.

Звоните, в "МИХТЕХ" вы всегда найдете то, что нужно вашей компании.

michtech.ru

Бетононасос стационарный: типы и технические характеристики

Бетононасосом называется строительный прибор, предназначенный для подачи к месту строительных работ раствора смеси. Последнюю он вбирает в свой бункер из соответствующих резервуаров. Это бетономешалки или цистерны для хранения жидкого бетона. По специальному отводу агрегат может доставить раствор на довольно большую высоту или на далекое расстояние, если доставка осуществляется в горизонтальном направлении. Также он используется там, где нужно залить бетоном большие массивы. Например, для заливки опалубки будущего здания пришлось бы долго носить раствор ведрами, если бы не существовал стационарный бетононасос. Фото этого прибора можно увидеть ниже.

Бывают не только стационарные бетононасосы

В этой статье речь идет именно о механизмах стационарного типа. Но несколько слов стоит сказать о том, что они не единственные аппараты, предназначенные для перекачки бетона.

Автобетононасосами (АБН) называют устройства, перевозимые на шасси большинства производителей грузового автотранспорта. Такие транспортируемые массивные аппараты целесообразно применять в тех случаях, когда важно быстро доставлять большие количества раствора и быстро переправлять оборудование на другое место. Чаще всего мобильные бетононасосы используются при создании фундамента зданий. Кроме того, такие аппараты могут быть гораздо больше стационарных, а значит, мощнее.

На этом описание мобильных бетононасосов в рамках данной статьи заканчивается, перейдем к другим аппаратам.

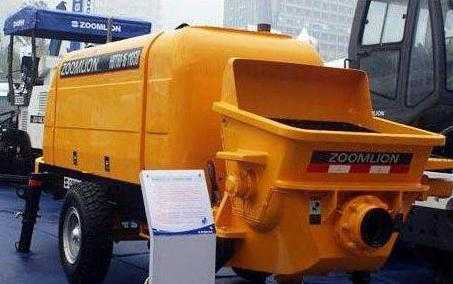

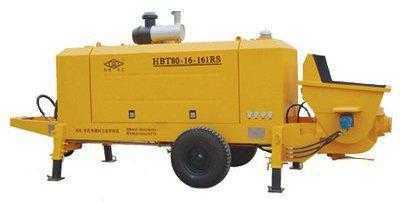

Стационарный

Как уже говорилось выше, кроме мобильного бывает бетононасос стационарный. Приборы этого типа не рассчитаны на самостоятельное передвижение в условиях городских дорог.

Для того чтобы такой насос было удобно передвигать в пределах стройки, он обычно оснащен шасси. При необходимости стационарный механизм перевозят на трале или при помощи грузового автомобиля.

Подобные аппараты очень часто применяют во время строительства небоскребов и просто высоких зданий. В качестве примера можно привести мировой рекорд доставки бетона на высоту с помощью насоса, который установили стационарные бетононасосы Putzmeister. Рекорд высоты составил целых 606 метров, что свидетельствует о функциональности. Насосы подобного типа также могут доставлять бетон на большие расстояния в горизонтальной плоскости.

На строительной площадке выбирают место, в которое всегда есть доступ для автомиксеров. Это нужно для своевременных разгрузок, ведь паузы в работе прибора не идут ему на пользу. К агрегату прикрепляется бетоноводная система. По сути она является соединенными между собой гибкими широкими трубами.

Действие механизма перестанет быть безупречным, если его не смазывать пусковой смесью. С этого работа начинается, и это делается все время, без перерывов. Ведь если раствор загустеет, в бетоноводе образуется пробка.

Если действие требует продолжительных пауз, смесь нужно пропускать через него как минимум один раз в 15 минут.

Строение

Чтобы производить своевременное правильное обслуживание агрегата, нужно знать, как устроен стационарный бетононасос. Технические характеристики разных аппаратов могут отличаться, но строение у них примерно одинаковое:

  1. Вибратор решетки, которая защищает бункер.
  2. Решетка для защиты бункера.
  3. Смазочная система.
  4. Шибер.
  5. Бункер с перемешивающим устройством.
  6. Цилиндры шибера.
  7. Подающие цилиндры.
  8. Емкости охлаждения.
  9. Цилиндры привода.

Существующие разновидности стационарных аппаратов

Неважно, мобильный бетононасос вы выбираете или бетононасос стационарный, характеристики зависят не от способа передвижения механизма, а от типа его устройства.

Аппараты второго типа могут иметь принципиальные отличия в своем устройстве. Чтобы знать, какой насос выбрать для той или иной цели, эту разницу нужно знать.

Агрегат может быть поршневым. В такой системе бетон направляется по трубам с помощью двух поршней. Бывают и однопоршневые устройства.

В насосах шторочного типа система подачи бетона скрыта так называемыми шторками, которые расположены сразу перед бетоноводом. В шиберных устройствах вместо шторок установлен шиберный узел.

Устройства с шибером

Бетононасос (стационарный он или мобильный, неважно) бывает шиберным. Шибер (заслонка) является главной механической деталью устройства. Он может быть выполнен в виде поворотной трубы, хобота, клина.

Шибер всегда делается прочным и толстым. Поверхность его должна быть гладкой. Иначе неровности отразятся на бетоне, ведь при высоком давлении, какое бывает в механизме, каждая неровность приводит к выступлению раствора на поверхность.

Шибер должен также быть износостойким, иначе он быстро выйдет из строя в столь агрессивных условиях работы. Его нет в бетононасосах роторного типа.

Роторные

Роторный элемент способен проталкивать смесь, с густотой которой не справилось бы устройство другого типа. Бетон движется по трубам, направляемый роликами в роторе. Ролики оказывают давление на насос с рукавами, которые сжимаются и разжимаются. Это отличие и делает роторный аппарат столь эффективным.

Бензонасос стационарный роторного типа отличается еще и относительно тихой работой двигателя.

В случае затвердевания смеси внутри отвода достаточно включить режим вращения двигателя в обратную сторону.

Поршневые

В наше время используют двухпоршневые агрегаты, однопоршневые системы постепенно уходят в прошлое. Такие насосы оснащены дизельным или электрическим двигателем.

Стационарный дизельный бетононасос способен обеспечить большую скорость подачи бетона. В секунду такой насос может передавать на место назначения до 60 литров смеси.

За час работы стандартный дизельный бетононасос перекачивает около 60 кубометров раствора. В горизонтальной плоскости смесь может передаваться на расстояние до 300 метров. Высота, посильная среднему дизельному стационарному насосу, – 70 м.

Два поршня соединены гидравлическим приводным цилиндром.

Система может быть не только гидравлической, но и электрогидравлической, одноконтурной и двухконтурной. Каждая разновидность обладает преимуществами и недостатками.

Как выбрать подходящий?

Как же выбрать подходящий бетононасос? Стационарный агрегат бывает оснащен поршневой системой двух типов: механической или же гидравлической. Выбор зависит от того, какие цели стоят перед покупателем прибора.

Сооружение каждого объекта требует индивидуального подбора строительного оборудования. Производительность стационарных устройств обусловлена принципом действия аппарата и его маркой. В среднем она может варьироваться от 15 до 85 кубических метров доставляемого строительного раствора в час. Максимальная высота, на которую способны подать смесь бетононасосы стационарного типа, составляет 150 метров. По горизонтали бетон, направляемый насосом, может преодолевать до 450 метров. Кроме характеристик самого устройства нужно ответственно отнестись к выбору труб отвода, ведь от них тоже зависит функциональность всей системы подачи раствора.

Итак, мы выяснили, что такое стационарный бетононасос. Надеемся, представленная информация будет вам полезна.

fb.ru

Бетонный насос


Бетононасос стационарный: типы и технические характеристики

Бетононасосом называется строительный прибор, предназначенный для подачи к месту строительных работ раствора смеси. Последнюю он вбирает в свой бункер из соответствующих резервуаров. Это бетономешалки или цистерны для хранения жидкого бетона. По специальному отводу агрегат может доставить раствор на довольно большую высоту или на далекое расстояние, если доставка осуществляется в горизонтальном направлении. Также он используется там, где нужно залить бетоном большие массивы. Например, для заливки опалубки будущего здания пришлось бы долго носить раствор ведрами, если бы не существовал стационарный бетононасос. Фото этого прибора можно увидеть ниже.

Бывают не только стационарные бетононасосы

В этой статье речь идет именно о механизмах стационарного типа. Но несколько слов стоит сказать о том, что они не единственные аппараты, предназначенные для перекачки бетона.

Автобетононасосами (АБН) называют устройства, перевозимые на шасси большинства производителей грузового автотранспорта. Такие транспортируемые массивные аппараты целесообразно применять в тех случаях, когда важно быстро доставлять большие количества раствора и быстро переправлять оборудование на другое место. Чаще всего мобильные бетононасосы используются при создании фундамента зданий. Кроме того, такие аппараты могут быть гораздо больше стационарных, а значит, мощнее.

На этом описание мобильных бетононасосов в рамках данной статьи заканчивается, перейдем к другим аппаратам.

Стационарный

Как уже говорилось выше, кроме мобильного бывает бетононасос стационарный. Приборы этого типа не рассчитаны на самостоятельное передвижение в условиях городских дорог.

Для того чтобы такой насос было удобно передвигать в пределах стройки, он обычно оснащен шасси. При необходимости стационарный механизм перевозят на трале или при помощи грузового автомобиля.

Подобные аппараты очень часто применяют во время строительства небоскребов и просто высоких зданий. В качестве примера можно привести мировой рекорд доставки бетона на высоту с помощью насоса, который установили стационарные бетононасосы Putzmeister. Рекорд высоты составил целых 606 метров, что свидетельствует о функциональности. Насосы подобного типа также могут доставлять бетон на большие расстояния в горизонтальной плоскости.

На строительной площадке выбирают место, в которое всегда есть доступ для автомиксеров. Это нужно для своевременных разгрузок, ведь паузы в работе прибора не идут ему на пользу. К агрегату прикрепляется бетоноводная система. По сути она является соединенными между собой гибкими широкими трубами.

Действие механизма перестанет быть безупречным, если его не смазывать пусковой смесью. С этого работа начинается, и это делается все время, без перерывов. Ведь если раствор загустеет, в бетоноводе образуется пробка.

Если действие требует продолжительных пауз, смесь нужно пропускать через него как минимум один раз в 15 минут.

Строение

Чтобы производить своевременное правильное обслуживание агрегата, нужно знать, как устроен стационарный бетононасос. Технические характеристики разных аппаратов могут отличаться, но строение у них примерно одинаковое:

  1. Вибратор решетки, которая защищает бункер.
  2. Решетка для защиты бункера.
  3. Смазочная система.
  4. Шибер.
  5. Бункер с перемешивающим устройством.
  6. Цилиндры шибера.
  7. Подающие цилиндры.
  8. Емкости охлаждения.
  9. Цилиндры привода.

Существующие разновидности стационарных аппаратов

Неважно, мобильный бетононасос вы выбираете или бетононасос стационарный, характеристики зависят не от способа передвижения механизма, а от типа его устройства.

Аппараты второго типа могут иметь принципиальные отличия в своем устройстве. Чтобы знать, какой насос выбрать для той или иной цели, эту разницу нужно знать.

Агрегат может быть поршневым. В такой системе бетон направляется по трубам с помощью двух поршней. Бывают и однопоршневые устройства.

В насосах шторочного типа система подачи бетона скрыта так называемыми шторками, которые расположены сразу перед бетоноводом. В шиберных устройствах вместо шторок установлен шиберный узел.

Устройства с шибером

Бетононасос (стационарный он или мобильный, неважно) бывает шиберным. Шибер (заслонка) является главной механической деталью устройства. Он может быть выполнен в виде поворотной трубы, хобота, клина.

Шибер всегда делается прочным и толстым. Поверхность его должна быть гладкой. Иначе неровности отразятся на бетоне, ведь при высоком давлении, какое бывает в механизме, каждая неровность приводит к выступлению раствора на поверхность.

Шибер должен также быть износостойким, иначе он быстро выйдет из строя в столь агрессивных условиях работы. Его нет в бетононасосах роторного типа.

Роторные

Роторный элемент способен проталкивать смесь, с густотой которой не справилось бы устройство другого типа. Бетон движется по трубам, направляемый роликами в роторе. Ролики оказывают давление на насос с рукавами, которые сжимаются и разжимаются. Это отличие и делает роторный аппарат столь эффективным.

Бензонасос стационарный роторного типа отличается еще и относительно тихой работой двигателя.

В случае затвердевания смеси внутри отвода достаточно включить режим вращения двигателя в обратную сторону.

Поршневые

В наше время используют двухпоршневые агрегаты, однопоршневые системы постепенно уходят в прошлое. Такие насосы оснащены дизельным или электрическим двигателем.

Стационарный дизельный бетононасос способен обеспечить большую скорость подачи бетона. В секунду такой насос может передавать на место назначения до 60 литров смеси.

За час работы стандартный дизельный бетононасос перекачивает около 60 кубометро

vest-beton.ru

Бетононасосы

Производительность и давление нагнетания

Требования стройплощадки определяют, какую производительность должен иметь стационарный бетононасос или автобетононасос. Она зависит от размеров площадки (дальность и высота транспортировки), от величины отдельных бетонируемых участков (производительность) и от свойств укладываемого бетона (содержание цемента, консистенция, размер зерна и пр.). Бетононасос, который обязан подать определенное количество бетона за заданное время, должен иметь конструкцию, гарантирующую забор данного количества бетона и его транспортировку к месту укладки. Давление подачи тем больше, чем длиннее транспортный трубопровод и чем быстрее по нему течет бетон. Легко понять, что приводная мощность насоса, который развивает высокое давление для транспортировки бетона на большое расстояние, будет больше, чем у установки, транспортирующей бетон только на короткие расстояния. Сравниваться между собой могут только насосы с одинаковой приводной мощностью.

Засасывание

Бетон может быть выдавлен из насосного цилиндра только, если он предварительно был наполнен бетоном. Для этого наполнения также требуется давление. Давление атмосферы (1 бар = 760 torr) заставляет бетон поступать в резервуар, находящийся под низким давлением. Всасывающий поршень создает в цилиндре пониженное давление. Атмосферное давление "выдавливает" бетон из бункера в цилиндр. Разница давлений между атмосферой и вакуумом теоретически не может быть больше1 бара. В насосе она при благоприятных условиях может составлять 0,8 бар. Это означает, что бетон подается из бункера в цилиндр максимально с 0,8 бар. Поэтому жесткие и грубые бетоносмеси засасываются хуже, чем тонкие и пластичные. Оптимальные условия засасывания обеспечиваются, когда всасывающие отверстия имеют одинаковое сечение с цилиндром насоса. Задвижка (шибер) должна быть спроектирована таким образом, чтобы сечение всасывания оставалось максимально открытым, не препятствуя втеканию бетона и не меняя его направления движения. Большие объемы бетона требуют больших цилиндров и соответствующих размеров всасывающих отверстий. Диаметры всасывающего отверстия и цилиндра определяют максимальный размер зерна транспортируемого бетона. Самое простое правило требует, чтобы диаметр всасывающего канала как минимум в 3 раза превышал диаметр наибольшего зерна. То есть бетон с максимальным зерном в 63 мм предполагает бетононасос с диаметром подающего цилиндра не менее 180 мм.

Мешалка

Современные бетононасосы снабжаются мешалками, устанавливаемыми в бункерах. Мешалка предназначена для поддержания бетона в текучем состоянии во время простоя насоса, она препятствует оседанию бетона и разрушает структуры, образующиеся вблизи всасывающих отверстий. Однако эти мешалки не являются полноценными бетоносмесителями. При отключенном насосе и больших временах перемешивания приготовление бетона с помощью мешалки представляется весьма проблематичным.

Нагнетание

Максимальное давление, обеспечиваемое бетононасосом, задается его конструкцией. Для различных условий эксплуатации разработаны разнообразные устройства. Автобетононасосы обычно работают с короткими бетоноводами, соответствующими длине мачты бетонораспределителя. Им требуется более низкое давление нагнетания по сравнению, например, со стационарными насосами на стройплощадках, которые тот же объем бетона должны подать на высоту 100 м. Для передвижных бетононасосов (автобетононасосов), как правило, давления нагнетания до 70 бар оказываются достаточными, в том числе и при высокой производительности. Стационарные бетононасосы с подачей бетона на расстояния до 1000 м или высоту до 500 м требуют давления до 200 бар. Такие, давления предъявляют повышенные конструкционные требования ко всем работающим под давлением узлам, таким как шиберы, шланги, редукторы, трубопроводы и пр. Бесперебойное функционирование насоса возможно только в том случае, если при его выборе учитывались все специфические требования конкретной стройплощадки. Установка, которая постоянно перегружается не может работать эффективно.

Модель бетононасосаПроизводительность, м3/часДавление подачи, барДальность подачи вверх / по горизонту, мВнешний вид

Поршневые стационарные бетононасосы

Бетононасос стационарный Putzmeister P 715 - аренда (Putzmeister P 718 - аренда)

Бетононасос стационарный Putzmeister P 715 - продажа (Putzmeister P 718 - продажа)

187060/200

Бетононасос стационарный Putzmeister BSA 1407 D - аренда

Бетононасос стационарный Putzmeister BSA 1407 D - продажа

71/4771/106100/250

Бетононасос стационарный Schwing SP 1800 D - аренда

Бетононасос стационарный Schwing SP 1800 D - продажа

65/4256/101 100/250

Бетононасос стационарный Putzmeister BSA 2109 H D - аренда

Бетононасос стационарный Putzmeister BSA 2109 H D - продажа

95/5791/152130/350
Бетононасос стационарный Putzmeister BSA 2109 HP D - аренда95/5791/152150/400
Бетононасос стационарный Schwing SP 4800 D - аренда43-81104-243150/400

Бетононасос стационарный Putzmeister BSA 2110 HP D - аренда

Бетононасос стационарный Putzmeister BSA 2110 HP D - продажа

102/70150/220180/400
Бетононасос стационарный Schwing SP 8800 D - аренда63-116104-243300/800
Бетононасос стационарный Putzmeister 14000 HP D - аренда102/70150/220350/1000

Пневмоподающие стационарные бетононасосы

Бетононасос пневматический Strojstav PX 500 - аренда86

бетон - 30/150
раствор - 150/300

Бетононасос пневмоподающий Putzmeister M 500 E- аренда66

бетон - 30/150
раствор - 150/300

Автобетононасосы

Автобетононасос Putzmeister M 36 - аренда

шасси IVECO

9071

35,6/31,7

Автобетононасос Putzmeister M 42 - аренда

шасси Mersedes

12085/95

41,8/38,1

Автобетононасос Schwing SX 52 - аренда

шасси Mersedes

16085

52,0/48,1

Автобетононасос
CIFA K52L XRZ
15080

52,0/48,5

michtech.ru

Стационарный бетононасос

Бетононасос стационарный относится к группе специализированного строительного оборудования и предназначен для транспортировки свежего раствора бетона к месту бетонирования. Данный агрегат является несамоходной конструкцией, в связи с чем, для доставки его на объект необходимо наличие тягача, крепление к которому осуществляется по аналогу прицепа. Поэтому другое название этого оборудования – прицепной бетонасос. В отличие от автобетононасоса, стационарный бетононасос подходит для эксплуатации на ограниченной территории строительной площадки. В связи с меньшим объемом подачи бетонной смеси рабочий процесс становится более экономичным, и в то же время более точным.



Стационарный бетононасос - эксплуатация и применение


Подобное оборудование пользуется популярностью при строительстве дорожного полотна, мостов, в сфере городской застройки. Стационарный бетонасос может работать с бетонами разной консистенции (низкой и высокой). Возможность подачи бетона существует как в горизонтальном направлении (в среднем, около 500 м, реже – до 1000 м), так и в вертикальном (почти 250 м), что позволяет использовать агрегат при строительстве многоэтажных зданий.



На объект раствор бетона поступает по бетоноводу, диаметр которого различается в зависимости от модели. Процесс подачи бетона выглядит следующим образом: установленный на земле агрегат перемещает раствор по трассе из бетоноводов, на самом конце которой расположена бетонораспределительная стрела. По мере возведения этажей здания, трасса поднимается в высоту.



Устройство стационарного бетононасоса







Как правило, для установки бетононасоса выбирается такая площадка, доступ к которой не затруднен для автомиксеров для разгрузки бетона. Устанавливаемый бетоновод представляет собой систему поворотных труб, гибких шлангов и стволов, которые крепятся друг к другу. Любая работа стационарного бетононасоса предполагает смазывание бетоновода так называемой пусковой смесью, подача которой должна осуществляться непрерывно. В том случае, если смесь затвердеет, неизбежно закупоривание бетоновода.





При возникающих недлительных перерывах в работе, смесь необходимо прокачивать через 10 -15 минут. Когда работа прекращается на срок от 2 часов и более, бетоновод требуется освободить от бетонной смеси и промыть во избежание засорения.



Бетононасос стационарный - основные характеристики


Вообще, бетононасосы считаются стабильным и надежным оборудованием, поскольку имеют высокие показатели производительности и износоустойчивости. В процессе работы они неприхотливы, что позволяет использовать их практически безостановочно. В среднем показатели производительности стационарных бетононасосов равны 30-70 куб. м за час работы.



Производители разрабатывают для своей техники специальное программное обеспечение, благодаря которому у машины появляется возможность использовать оптимальный рабочий режим, выбирая число ходов поршней, необходимое для работы с бетоном разной жесткости и в зависимости от условий окружающей среды. Многие модели современных стационарных бетононасосов имеют возможность подогрева дизельного топлива в холодное время года, систему охлаждения масла и перемешивание бетона реверсным способом.


Несмотря на ряд преимуществ к существенному недостатку прицепных бетононасосов можно отнести необходимость разбирать бетоновод для транспортировки его на другой объект и последующей монтировки.
Все прицепные бетононасосы делятся на две категории, в зависимости от установленного двигателя. Модели с электродвигателем в нашей стране не пользуются большой популярностью, т.к. на многих строительных площадках отсутствует доступ к электроэнергии. Чаще всего используются бетононасосы с дизельными двигателями

promplace.ru

Стационарные бетононасосы SANY (Китай). Официальные поставки. SANY Heavy Industry Co., Ltd.

Бетононасосы C-5

Стационарные бетононасосы SANY C5 с дизельным силовым агрегатом

HBT5008C-5S

  • Стационарный бетононасос
  • Подача насоса: 50 куб.м/час
  • Давление подачи бетона: 8 МПа
  • Двигатель: дизельный SANY 55 кВт
  • Клапан: тип «S»

HBT6013C-5S

  • Стационарный бетононасос
  • Подача насоса: 65 / 40 куб.м/час
  • Давление подачи бетона: 8 / 13 МПа
  • Двигатель: дизельный SANY 114 кВт
  • Клапан: тип «S»

HBT6016C-5S

  • Стационарный бетононасос
  • Подача насоса: 70 / 45 куб.м/час
  • Давление подачи бетона: 10 / 16 МПа
  • Двигатель: дизельный SANY 180 кВт
  • Клапан: тип «S»

HBT8018C-5S

  • Стационарный бетононасос
  • Подача насоса: 85 / 50 куб.м/час
  • Давление подачи бетона: 10 / 18 МПа
  • Двигатель: дизельный SANY 180 кВт
  • Клапан: тип «S»

HBT12020C-5M

  • Стационарный бетононасос
  • Подача насоса: 120 / 75 куб.м/час
  • Давление подачи бетона: 11 / 21 МПа
  • Двигатель: дизельный Sinotruk-MAN 297 кВт
  • Клапан: тип «S»

HBT12020C-5W

  • Стационарный бетононасос
  • Подача насоса: 121 / 60 куб.м/час
  • Давление подачи бетона: 9,5 / 21,5 МПа
  • Двигатель: дизельный Isuzu Diesel 300 кВт
  • Клапан: тип «S»

Стационарные бетононасосы SANY C5 с электрическим мотором

HBT6006A-5

  • Стационарный бетононасос
  • Подача насоса: 70 куб.м/час
  • Давление подачи бетона: 7 МПа
  • Двигатель: электрический 75 кВт
  • Клапан: задвижка

HBT6013C-5

  • Стационарный бетононасос
  • Подача насоса: 65 / 40 куб.м/час
  • Давление подачи бетона: 8 / 13 МПа
  • Двигатель: электрический 90 кВт
  • Клапан: тип «S»

HBT6016C-5

  • Стационарный бетононасос
  • Подача насоса: 70 / 45 куб.м/час
  • Давление подачи бетона: 10 / 16 МПа
  • Двигатель: электрический 110 кВт
  • Клапан: тип «S»

Стационарные бетононасосы сверхвысокого давления SANY C5



HBT9028CH-5S

  • Стационарный бетононасос
  • Подача насоса: 95 / 70 куб.м/час
  • Давление подачи бетона: 19 / 28 МПа
  • Двигатель: 2 дизельных SANY 2 x 180 кВт
  • Клапан: тип «S»

HBT9035CH-5M

  • Стационарный бетононасос
  • Подача насоса: 90 / 50 куб.м/час
  • Давление подачи бетона: 19 / 35 МПа
  • Двигатель: 2 дизельных Sinotruk-MAN 2 x 297 кВт
  • Клапан: тип «S»


Стационарные бетононасосы
SANY обновлены
до версии C5

Царь среди бетонных насосов, класс качества 5А

Первый по объёму продаж в течение 10 лет подряд.

Стационарный бетононасос сверхвысокого давления SANY HBT90CH

Бетононасосы SANY предыдущих модификаций

Стационарные бетононасосы с дизельным силовым агрегатом

HBT60A-1406D

  • Стационарный бетононасос
  • Подача насоса: 70 куб.м/час
  • Давление подачи бетона: 7 МПа
  • Двигатель: дизельный 115 кВт
  • Клапан: задвижка

HBT60C-1413D

  • Стационарный бетононасос
  • Подача насоса: 65 / 40 куб.м/час
  • Давление подачи бетона: 8 / 13 МПа
  • Двигатель: дизельный 115 кВт
  • Клапан: тип «S»

HBT60C-1816D

  • Стационарный бетононасос
  • Подача насоса: 75 / 45 куб.м/час
  • Давление подачи бетона: 10 / 16 МПа
  • Двигатель: дизельный 165 кВт
  • Клапан: тип «S»

HBT80C-1813D

  • Стационарный бетононасос
  • Подача насоса: 85 / 55 куб.м/час
  • Давление подачи бетона: 7 / 13 МПа
  • Двигатель: дизельный 165 кВт
  • Клапан: тип «S»

HBT80C-1818D

  • Стационарный бетононасос
  • Подача насоса: 85 / 50 куб.м/час
  • Давление подачи бетона: 10 / 18 МПа
  • Двигатель: дизельный 186 кВт
  • Клапан: тип «S»

HBT90C-2016D

  • Стационарный бетононасос
  • Подача насоса: 95 / 60 куб.м/час
  • Давление подачи бетона: 10 / 16 МПа
  • Двигатель: дизельный 186 кВт
  • Клапан: тип «S»

HBT120A-1613D

  • Стационарный бетононасос
  • Подача насоса: 126 / 71 куб.м/час
  • Давление подачи бетона: 8,8 / 13 МПа
  • Двигатель: дизельный 273 кВт
  • Клапан: плашечный

HBT120C-2016D

  • Стационарный бетононасос
  • Подача насоса: 130 / 75 куб.м/час
  • Давление подачи бетона: 9 / 16 МПа
  • Двигатель: дизельный 273 кВт
  • Клапан: тип «S»

HBT120C-2120D

  • Стационарный бетононасос
  • Подача насоса: 120 / 75 куб.м/час
  • Давление подачи бетона: 13 / 21 МПа
  • Двигатель: дизельный 273 кВт
  • Клапан: тип «S»

Стационарные бетононасосы с электромотором

HBT50C-1413

  • Стационарный бетононасос
  • Подача насоса: 65 / 40 куб.м/час
  • Давление подачи бетона: 8 / 13 МПа
  • Двигатель: электрический 75 кВт
  • Клапан: тип «S»

HBT60A-1406

  • Стационарный бетононасос
  • Подача насоса: 70 куб.м/час
  • Давление подачи бетона: 7 МПа
  • Двигатель: электрический 75 кВт
  • Клапан: задвижка

HBT60C-1413

  • Стационарный бетононасос
  • Подача насоса: 65 / 40 куб.м/час
  • Давление подачи бетона: 8 / 13 МПа
  • Двигатель: электрический 90 кВт
  • Клапан: тип «S»

HBT60C-1816

  • Стационарный бетононасос
  • Подача насоса: 70 / 45 куб.м/час
  • Давление подачи бетона: 10 / 16 МПа
  • Двигатель: электрический 110 кВт
  • Клапан: тип «S»

HBT80C-1813

  • Стационарный бетононасос
  • Подача насоса: 85 / 55 куб.м/час
  • Давление подачи бетона: 7 / 13 МПа
  • Двигатель: электрический 110 кВт
  • Клапан: тип «S»

HBT80C-1818

  • Стационарный бетононасос
  • Подача насоса: 87 / 57 куб.м/час
  • Давление подачи бетона: 10 / 18 МПа
  • Двигатель: электрический 160 кВт
  • Клапан: тип «S»


HBT90C-1820

  • Стационарный бетононасос
  • Подача насоса: 90 / 50 куб.м/час
  • Давление подачи бетона: 11 / 21 МПа
  • Двигатель: 2 электрических 2 x 110 кВт
  • Клапан: тип «S»


Стационарные бетононасосы сверхвысокого давления

HBT90CH-2122D

  • Стационарный бетононасос
  • Подача насоса: 105 / 75 куб.м/час
  • Давление подачи бетона: 14 / 22 МПа
  • Двигатель: 2 дизельных 2 x 186 кВт
  • Клапан: тип «S»

HBT90CH-2128D

  • Стационарный бетононасос
  • Подача насоса: 95 / 70 куб.м/час
  • Давление подачи бетона: 19 / 28 МПа
  • Двигатель: 2 дизельных 2 x 186 кВт
  • Клапан: тип «S»

HBT90CH-2135D

  • Стационарный бетононасос
  • Подача насоса: 100 / 78 куб.м/час
  • Давление подачи бетона: 19 / 35 МПа
  • Двигатель: 2 дизельных 2 x 273 кВт
  • Клапан: тип «S»


HBT90CH-2150D

  • Стационарный бетононасос
  • Подача насоса: 90 / 50 куб.м/час
  • Давление подачи бетона: 24 / 48 МПа
  • Двигатель: 2 дизельных 2 x 273 кВт
  • Клапан: тип «S»


Благодаря непревзойдённой технической силе в сфере производства стационарных бетононасосов, SANY раз за разом превосходит даже собственные достижения, устанавливая рекорды по подаче бетона бетононасосом по всему миру.

Стационарные бетононасосы SANY приняли участие в строительстве 80 % высотных зданий имеющих высоту более 300 метров, как уже завершённых, так и находящихся в процессе строительства.

Стационарные бетононасосы SANY внесли свой вклад в каждое технически прорывное высотное строительстве в Китае.

Высотные здания, построенные с помощью стационарных бетононасосов SANY: SEG Plaza в Шэньчжэне (1), Международный финансовый центр в Гонконге (2), Телебашня Гуанчжоу (3), Международный коммерческий центр в Гонконге (4), Шанхайский всемирный финансовый центр (5), Восточная башня Финансового центра CTF в Гуанчжоу (6), Шанхайская башня (7), Бурдж-Дубай (8).


Некоторые объекты, построенные с помощью стационарных бетононасосов SANY

Стационарные бетононасосы SANY

www.sany-russia.ru

Бетононасосы стационарные

Такие устройства используются для вертикальной и горизонтальной дистанционной подачи бетонной смеси.


Конструкция
Принцип действия
Преимущества стационарных бетононасосов
Выбор оборудования

С ростом требований к мобильности строительных машин появились установки и на автомобильном шасси, но стационарные бетононасосы по-прежнему пользуются повышенным спросом – благодаря большому выбору разных мощностей и габаритов.

Конструкция бетононасоса

Стандартная компоновка бетононасоса включает в себя: бункер, бетоновод и рабочие цилиндры, приводимые в действие гидравлической системой привода. Все основные узлы монтируются на устойчивой корпусной раме, поставленной на подвижное шасси.

Для подачи бетонной смеси требуются высокие показатели давления – от 70 до 240 бар. Чтобы обеспечить подобные усилия используется гидропривод двустороннего действия. Величина давления в системе варьируется путем регулирования длины перемещения поршней гидроцилиндров – от минимального к максимальному значению.

Стационарный бетононасос

Современные фирмы-изготовители стараются добиться как можно более плавного хода поршня. Это значительно уменьшает износ деталей. Также производители бетононасоса Shwing рекомендуют производить замену масла каждые 2000 часов наработки.

Необходимо отметить, что стационарные агрегаты предназначены лишь для перемещения по стройплощадке в качестве прицепа. Для доставки оборудования используется специальный грузовой транспорт. Две пары стопорных клиньев прочно закрепляют бетононасос на месте.

Принцип работы

Из загрузочного бункера бетонная смесь поступает в первый рабочий цилиндр, после чего выталкивается в бетоновод ходом поршня второго. Выталкиватель жестко соединен с движущимися органами гидроцилиндров привода. Согласно заложенному алгоритму действий, масло попеременно подается в поршневую и штоковую полости гидроцилиндров, перемещая поршень то в одну, то в другую сторону.

Schwing SP 2800

Направление потока бетона изменяется согласно перемещению выталкивателей. При всасывании один элемент шиберной заслонки закрывает разгрузочное отверстие, при нагнетании – второй элемент закупоривает выходное отверстие.

Большинство изготовителей закладывают в конструкцию своих машин максимальные характеристики, позволяющие работать как с легкими, так и с тяжелыми бетонными смесями. Так стационарный бетононасос Putzmeister оснащается S-образным шибером для функционирования при высоких давлениях.

Для избежания забивки бетононасоса при запуске, рекомендуется смазывать бетоновод специальным пусковым составом. Следует помнить, что рабочая смесь должна подаваться непрерывно, нарушение технологии может привести к закупориванию бетоновода.

Периодически может возникать необходимость в использовании метода сухого торкретирования. С этой целью некоторые модели насосов могут комплектоваться дополнительной шприц-системой, значительно расширяющей технологические возможности оборудования. Такое решение, например, реализовано в стационарных бетононасосах Cifa.

Преимущество в использовании

Аренда стационарного бетононасоса несет за собой целый ряд преимуществ – эксплуатационного и экономического плана.

Резко возрастает производительность заливки в монолитном строительстве: современное оборудование способно обеспечивать показатели в 50-120 м3/час. При этом необходимо учесть, что мощные стационарные установки способны подавать бетон на высоту свыше 200 м и расстояние до 1000 м. Такие возможности позволяют  обслуживать даже площадки промышленного строительства.

Управление бетононасосом ведется при помощи электроники. На многих современных моделях устанавливают дистанционную систему контроля, что упрощает обслуживание процесса закачки.


Выбор оборудования

Перед решением о приобретении конкретной модели или аренде бетононасоса следует определиться с необходимой производственной мощностью установки, сферой применения и показателями продуктивности.

Основными критериями выбора бетононасоса будут:

  • фактическая производительность машины;
  • диаметр и длина трубопровода;
  • высота подачи бетонной смеси.

Как и в случае с другими видами строительной техники, после получения расчетной мощности насоса это число можно смело рекомендовать умножать на 2. Это необходимо для заблаговременного предупреждения потребности в резком повышении давления – ведь никогда не предскажешь, чем стройбригада будет заниматься завтра.



betononasoss.ru
