как рассчитать дренаж на склоне

Безупречно спроектированный и грамотно рассчитанный дренаж соберет и отведет грунтовые воды с участка. Он защитит фундамент от преждевременного разрушения, обеспечит нормальный рост культурным растениям. Для того чтобы обеспечить самопроизвольный сток собранной системой воды, необходимо обеспечить уклон дренажной трубы. А для его устройства нужны точные сведения, верно?

Все о том, под каким углом укладываются трубы дренажа и как правильно организовать осушающую систему, вы узнаете из предложенной нами статьи. Следуя представленным нами техническим рекомендациям, вы сможете спроектировать и точно рассчитать дренажную сеть. Основой для приведенных данных являются строительные нормативы.

В помощь самостоятельным мастерам детально изложена технология устройства системы отвода воды, досконально разобрана специфика расчета и укладки ее составляющих. Для наглядного восприятия информации прилагаются фото и видеоролики.

Содержание статьи:

Конструктивные особенности дренажа

Существует три типа дренажных систем, каждая из которых имеет свои конструктивные особенности: горизонтальная, вертикальная, комбинированная.

Рабочими элементами горизонтального дренажа могут выступать:

  • трубчатые дрены;
  • галерейные дрены;
  • лотки и траншеи.

Система дренажных труб в сочетании с фильтрующей обсыпкой (многослойной) – это и есть трубчатая дрена.

Многослойная фильтрующая обсыпка, в данном случае, делается с целью предотвращения попадания в систему вымываемых грунтов. По стандартам, дренажный контур всегда оснащается .

Для организации дренажной системы строительного объекта (участка) могут использоваться разные схемы. Конкретный выбор зависит от геологических условий местности, от интенсивности выпадения атмосферных осадков и прочих факторов

В отличие от трубчатых дрен, галерейные дрены устраиваются из труб большего поперечного сечения. На стенках труб имеются отверстия для сбора стоков.

Процесс устройства галерейных дрен также предусматривает выполнение обсыпки с дополнительной фильтрацией геотекстилем.

Трубчатая дрена в разрезе. Именно по такому принципу осуществляется устройство трубчатых и галерейных дрен в современных проектах домостроения. Соблюдение стандартов и точность расчётов гарантируют высокую эффективность дренажных систем

Дренажная система с лотками и траншеями обычно делается в таких условиях, когда уровень грунтовых вод допускается до отметки 1,3-1,5 м. На устойчивых грунтах траншеи выполняют с откосами, на неустойчивых грунтах траншеи усиливают железобетонными конструкциями.

Система вертикального дренажа состоит из набора скважин (колодцев), связанных коллектором. Через коллекторную линию осуществляется отвод стоков при помощи насосной станции. Также отвод стоков на вертикальном дренаже может осуществляться сбросом в нижние слои грунта.

Комбинированная дренажная система объединяет в себе горизонтальную и вертикальную схемы. Характеризуется специалистами как сложная схема водоотвода и устраивается обычно на территориях, где требуется высокоэффективное осушение грунтов.

Галерея изображений

Фото из

Прокладка дренажной и канализационной трубы

Дренажная система вокруг фундамента дома

Смотровые колодцы канализационных систем

Прокладка дрен к поглощающему колодцу

Поверхностные и глубинные схемы

Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод.

Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.

Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов

Схема водоприемников ливневых канализационных систем поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп).

Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.

Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).

Исключить сооружение глубинного дренажа допустимо  на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.

Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров

Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы.

Практика монтажа таких схем часто указывает на распространенную ошибку – неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

На нашем сайте есть другие статьи, где мы подробно рассмотрели сооружение различных вариантов дренажа. Рекомендуем вам ознакомиться с ними:

Расчёты и стандарты строительства дренажа

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

  • размер диаметра трубопроводов;
  • уровень закладки трубопроводов;
  • значения уклона труб;
  • плотность геотекстильного фильтра.

И подробнее о каждом пункте.

Величина #1 – расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.

Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Величина #2 – глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

  1. Уровень промерзания грунта.
  2. Глубина заложения фундамента.

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.

Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Величина #3 – уклон дренажных труб

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.

На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.

Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Галерея изображений

Фото из

Формирование уклона - обязательное условие в сооружении самотечных подземных систем, дренирующих грунтовую и атмосферную воду, а также очищенные в септиках жидкие стоки

Уклон необходимо устраивать на всем протяжении самотечной безнапорной системы: как на участке сбора воды, так и на участке ее транспортировки к пунктам разгрузки

Трубам ливневой канализации, транспортирующим дождевую воду к коллектору или поглощающему колодцу, также необходимо придать уклон

Выбор наклона, создаваемого дренажной трассе, зависит от диаметра трубопровода и типа грунта

Если дренаж устраивают для осушения почвенно-растительного слоя, мощность которого обычно не превышает 40 см, уклон должен быть минимум 0,01. Считается, что дренажная система не должна полностью отводить воду от корней растений

Для устройства дренажной системы в суглинистых грунтах уклон должен быть 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащие пласты

При прокладке трассы дренажной системы в песчаных грунтах уклон должен составлять 0,003, в супесчаных 0,002

Глубина ввода дренажных труб в коллекторный и поглощающий колодец определяется на участке строительства по факту. Отверстия для заведения труб бурят согласно с фактическим вводом

Дренажная труба с оболочкой из геотекстиля

Поглощающий колодец для ливневки и дренажа

Точечный дождеприемник ливневой канализации

Подключение дренажной трубы к поворотному колодцу

Поверхностный дренаж для осушения почвы

Траншея для дренажа в суглинистом грунте

Сооружение дренажа в песчаном пласте

Глубина ввода дренажных труб в коллектор

Величина #4 – необходимая плотность геотекстиля

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется  вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м2.

Особенности монтажа дренажа на склоне

Дренажные системы обеспечивают отвод стоков за счёт уклона дрен. Казалось бы, при условии расположения участка на склоне вода должна отводиться с участка естественным образом, а в устройстве дренажной системы попросту нет необходимости.

Однако дело в таких случаях обстоит совсем иначе, и дренирование участка на склоне становится таким же актуальным мероприятием, как для участков с горизонтом уклона менее 8%.

Строительство частных жилых домов на крутых склонах – обыденная практика. На склонах вода не задерживается, но этот факт нельзя считать причиной для отказа от сооружения дренажной системы

Конечно же, дренирование территорий на склонах сопровождают свои особенности. Зачастую грунт на крутых склонах имеет неоднородную структуру. На разных горизонтах может отмечаться разный уровень грунтовых вод.

Поэтому нередко приходится применять комбинированные типы дренажа, чтобы обеспечить необходимую степень осушения всей территории участка.

Между тем, при строительстве водоотводящих систем на склонах с уровнем более 8% стандарты допускают отсутствие дренажных смотровых колодцев.

Схема и порядок устройства системы

Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.

В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.

В простом варианте делается это, примерно, так:

  1. На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
  2. На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
  3. Обе дрены соединяются перпендикулярными траншеями.
  4. От горизонтальной дрены нижнего уровня делают отвод в .

Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.

Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».

Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в .

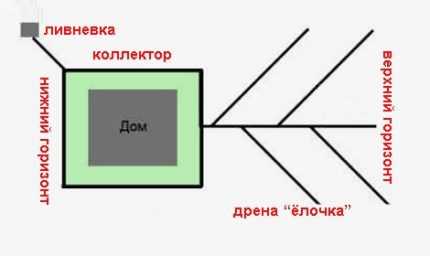

Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом

Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.

Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.

Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:

  • уровень заглубления труб;
  • уровень заглубления галерей;
  • уровень заглубления скважин (если такие есть).

На эффективность защиты оказывают также влияние размеры контура.

Выводы и полезное видео по теме

Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на загородном участке.

Защита участков (территорий) от перенасыщения влагой – актуальная задача, которую приходится решать практически в каждом случае строительства. Существующие разработки дренажных систем позволяют решать такие задачи.

Главный момент – рассчитать и выбрать вариант устройства дрен, который бы идеально подходил в каждом конкретном случае.

Планируете обустроить дренаж участка своими силами, но столкнулись с трудностями на этапе проектирования? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.

Или вы успешно соорудили дренажную систему и хотите поделиться опытом с другими владельцами частных домовладений? Пишите свои рекомендации, добавляйте фото под нашей статьей – многим пользователям пригодится ваш опыт.

sovet-ingenera.com

Пристенный дренаж фундамента - фундамент с дренажной системой

Чтобы жилой дом в частном секторе в черте города или за его пределами не подтапливался, следует сделать пристенный дренаж фундамента. Такое сооружение позволяет ограничить высоту протекания грунтовых вод, чтобы они не лились через критическую отметку, затапливая подвал или погреб (или смотровую яму в гараже). К тому же кроме затопления тех или иных помещений, может произойти еще масса неприятностей. Возникнет сырость и плесень на стенах, потолке и полу помещений, будут испорчены отделка и инвентарь, разрушен фундамент.

План организации водоотвода от фундамента

Как выглядит дренажная схема? Ниже уровня фундамента, соответственно, ниже уровня пола подвала (или любой другой комнаты, которая расположена ниже всего) сооружается конструкция, необходимая для того, чтобы не дать проникнуть грунтовым и дождевым водам в подвальные помещения. Рассмотрим, что собой представляет устройство пристенного дренажа фундамента.

Свойства

Дренаж фундамента

По сути, сегодня мало кто скажет, что дренажная система не нужна. Для тех, кто имеет дом с подвалом или же в здании имеется цокольный этаж, отвод влаги рядом со стеной просто необходим. Конечно же, о нем будет лучше позаботиться еще при строительстве, когда только закладывается фундамент. Ну а в том случае, когда здание уже построено, а влагоотвода при этом нет, придется найти время и средства на то, что создать систему защиты от грунтовых вод. Началом устройства дренажа будут работы по выкапыванию котлована вокруг дома.

Трубы для отвода влаги, также известные как дрены, помещают вокруг здания по всему периметру. На углах дома, там, где трубы стыкуются друг с другом, делаются смотровые колодцы. В самом низком месте дачного участка устраивают откачивающий колодец. Его цель – вывести избыток влаги за границы территории в ближайшую ливневую канализационную систему или какой-нибудь водоем.

Если уложить замок из глины на расстоянии полметра от фундамента, то можно дополнительно защитить его от воды.

Устроить влагозащиту при стене означает, что будут применены дренажные элементы нескольких видов:

  • Линейный. Он выполняется из секций, сделанных из поливинилхлорида. Такие секции имеют несколько желобов, а также защитные решетки, которые монтируются по всей отмостке вокруг доме. Попадая в эти решетки, вода по трубам проходит в приемный колодец.
  • Пластовый. Этот вид дренажа оборудуют непосредственно под фундаментом, располагая его на одном уровне с подушкой из песка. В результате этого вся лишняя жидкость перетекает в приемный колодец по дренам с перфорацией, поверх которых насыпан песок из реки и щебень (предварительно промытым). Щебень и песок нужны, поскольку играют роль защитного фильтра.

Выполнение расчетов по монтажу дренажа

Пристенный дренаж

Решая, как будет выполняться гидрозащита основания здания, необходимо помнить несколько важных факторов:

  • Глубина закладки фундамента. От неё зависит глубина прокладки дренажа, который должен быть расположен на уровне с подушкой или даже чуть ниже нее.
  • Уклон дренажа. Если равномерно понижать дренажную систему в ту сторону, где находится сборный коллектор, придавая трубопроводу уклон 2 см на погонный метр, то так можно обеспечить отвод избыточной воды без перебоев, не допуская того, чтобы она застаивалась в трубах, приобретая неприятный запах.

Чтобы правильно выполнить дренаж, необходимо заранее отметить точки системы находящиеся в самом верху и в самом низу. От того места, где будет находиться точка сбора воды и ее отвода, самым прямым образом зависит отметка глубины, на которой придется прокладывать верхний уровень системы. Как правило, за такую отметку берут угол дома, а нижней отметкой может служить сточный колодец-приемник.

Чтобы понять, как выполняется дренаж и производятся связанные с ним расчеты, рассмотрим небольшой пример. Возьмем для наглядного примера дом длиной 8 м и имеющий ширину ровно 5 м. Колодец будет находиться от строения на расстоянии 9 м, при этом его верхним уровнем будет отметка возвышаюзаяся над землей на 28 см.

Рассчитываем длину траншей. Длина отдельных участков траншеи к месту, куда будет отводиться вода, равна 13 м (сумма ширины и длины дома, равные 5 и 8 м соответственно). Общая длина траншеи до приемного колодца – 22 м (13 м, рассчитанные выше, и 9 м до колодца). В итоге допустимым уклоном будет считаться величина, равная 44 см (2 см × 22 м длины).

Если точка, где будет сбрасываться вода, по определенным причинам оказывается слишком высокой, необходимо установить дренажный насос, с помощью которого можно обеспечить откачку из приемного колодца.

Вне зависимости от того, что потребуется в вашем случае, дренаж вокруг фундаментной плиты должен быть расположен на расстоянии не менее 3 м от здания. А наполнители — песок и гравий, засыпают на глубину, которая не даст этим материалам вспучиться, если будут промерзать грунтовые воды. Кроме этого, вокруг здания обязательно нужно устроить отмостку шириной не менее метра.

Компоновка

Дренажная система вокруг дома

По большому счету, выполнить пристенный дренаж несложно, главное, выполнять все работы поэтапно, в следующем порядке:

  • Во время создания песчаной подушки, надо тщательным образом вымерять перепады по высоте в разных местах, используя нивелир (геодезический прибор, измеряющий разницу высот на отличающихся отметках). На отмеченных местах устанавливают метки, или вехи. Там, где глубина меньше необходимой, следует досыпать песка, где она больше – срезать грунт. Так получится равномерный уклон, по которому можно уложить трубы так, чтобы вода по ним стекала равномерно, без применения насоса.
  • Сверху слоя песка обязательно нужно расстелить геотекстильное полотно, после чего высыпать на него вымытый гравий. Когда гравий рассыпан, в нем делают углубление, в котором будет проложена дренаж. Во время укладки необходимо следить, чтобы уклон был одинаковым по всей длине траншей.
  • На гравий надо уложить перфорированные трубы из поливинилхлорида. Отверстия в них должны иметь размер, который не даст мелким частицам гравия образовать засор.
  • По завершении всех соединений проверяем общий уклон в целом. Сделать это можно, натянув шнур. На каждой паре метров уклон должен увеличиваться на 2 см. То есть через 2 м дренажный отвод опустится на 2 см, через 4 м – на 4 см, и так далее.
  • На углах используем тройники, чтобы угловых стыков, а вверх вывести вертикальную трубу, у которой будет плотно закрывающаяся крышка. Благодаря таким отводам, установленным на каждом углу, систему будет легко делать промывку от попавшего мусора или ила.
  • Укладываемые в траншеи трубы, обмотываются геотектсилем, причем обмотка должна быть без пропусков. Также в нее не должен попасть гравий или песок. Чтобы геотекстиль не размотался, его завязывают капроновой ниткой.
  • После обмотки делается засыпка чистым гравием, слоем толщиной около 17 см. Получившуюся подушку из гравия необходимо накрыть тем же геотекстилем, чтобы предотвратить попадание в отверстия грунта.
  • Поверх гравия насыпают речной песок крупной фракции, который даст возможность дополнительно фильтровать сточные воды.
  • Выпуск трубы канализации отходящей от дома, необходимо обязательно утеплить. Для этого можно использовать пенопласт толщиной не менее 20 см.

Собственно, это последний этап в строительстве пристенного дренажа фундамента. На фото в конце статьи можно увидеть, как выглядят те или иные этапы обустройства такой защиты. Готовую систему можно будет эксплуатировать несколько десятилетий, если за ним смотреть и своевременно обслуживать.

Фото

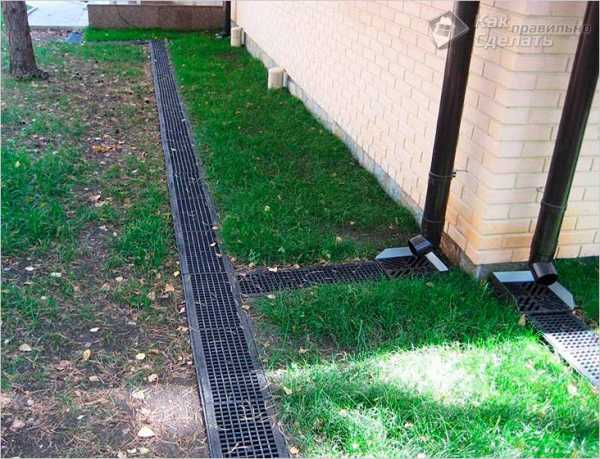

Поверхностный дренаж

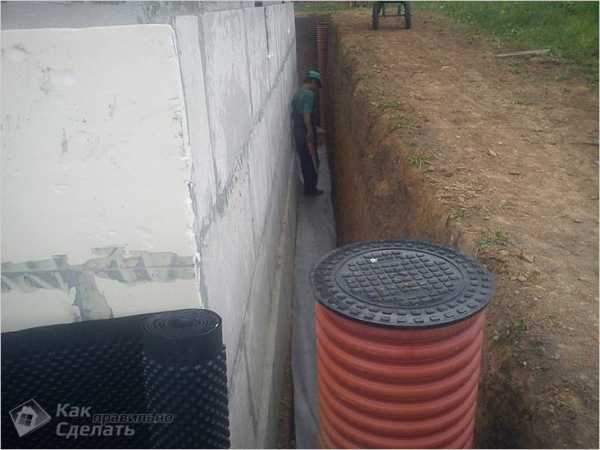

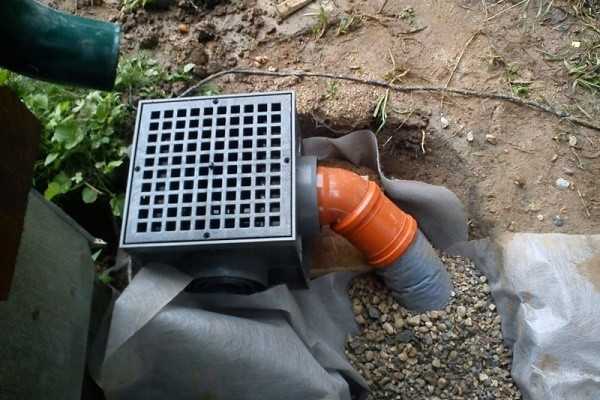

Приёмный колодец системы

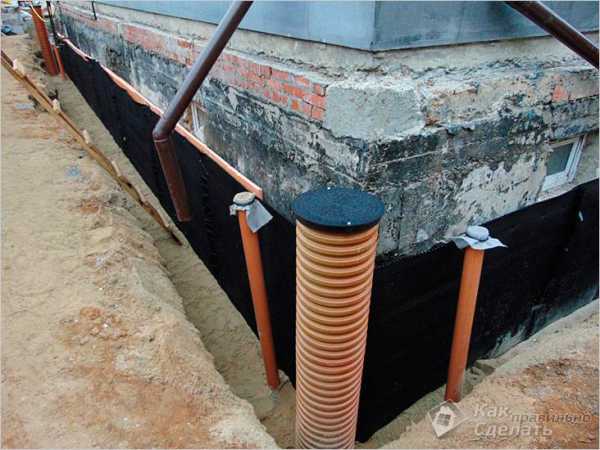

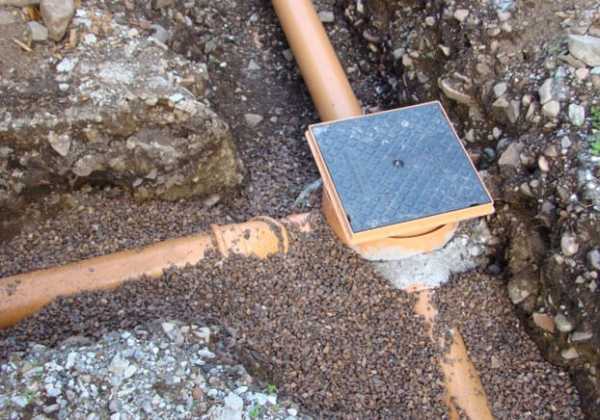

Дренажный колодец

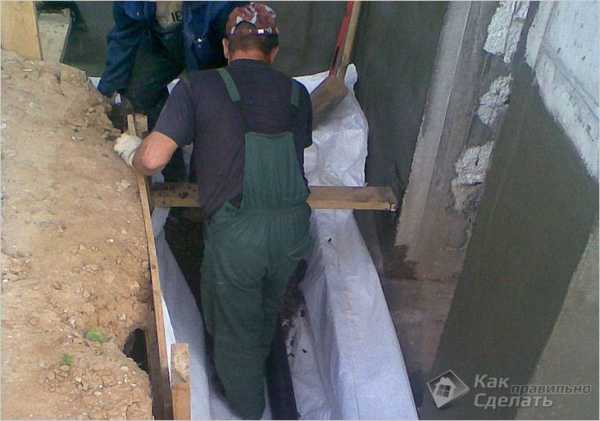

Работа с геотекстилем

Укладка геотекстиля

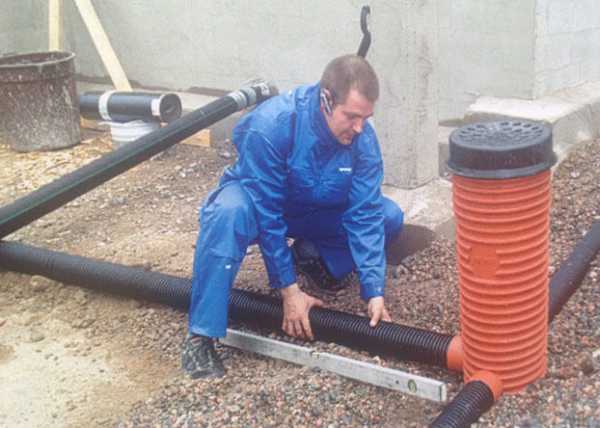

Укладка гибкого шланга

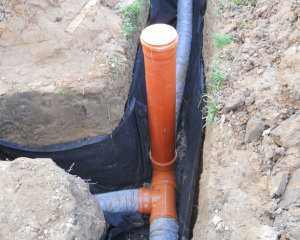

Установка труб

Высокий уровень грунтовых вод

Видео



kakpravilnosdelat.ru

Дренаж, разновидности и порядок работ по СНиП

Влага, дождевые осадки, талые и грунтовые воды – это основные неприятные моменты, связанные со снижением срока службы фундаментов зданий, а соответственно и самого строения. Какие есть способы снизить негативное воздействие влаги и воды? Первый вариант – провести гидроизоляцию фундамента. Второй – соорудить дренажную систему. Третий – уложить вокруг дома отмостки. Специалисты же говорят, что все эти способы лучше использовать комплексно, тогда можно говорить о стопроцентной защите. Нас же в этой статье будет интересовать вторая позиция – дренаж вокруг дома, сооруженный по СНиП.

Разновидности дренажа

Существует два основных вида дренажа вокруг дома:

  • поверхностный;
  • глубинный.

Чем они отличаются друг от друга? Во-первых, предназначением. Поверхностный будет отводить талую и дождевую воду от фундамента дома, глубинный грунтовые воды, плюс талую и дождевую. И если глубина пролегания грунтовых вод на участке достаточно большая, то оптимальный вариант – поверхностный дренажный контур. Во-вторых, здесь присутствуют чисто конструктивные отличия. Из самого названия становится понятным, что поверхностный вариант располагает ближе к поверхности почвы, глубинный прокладывается на определенной глубине.

Как сделать поверхностную дренажную систему своими руками

система для отвода излишков воды

В принципе, дренажный контур поверхностного типа – это система канав, которые соединяются в одной точке сброса воды. Поэтому первым делом определяется самая низкая точка на территории участка, куда в дальнейшем будет установлен сборный дренажный резервуар. Это может быть колодец или готовая емкость (пластмассовая или металлическая). Основное требование СНиП к колодцу – полная герметичность.

После этого определяется схема расположения дренажных канав. В настоящее время предлагается две разновидности:

  • кольцевой дренаж;
  • в виде елочки.

Кольцевой дренаж с колодцами

Первый представляет собой ряд колец канав вокруг дома, расположенных на определенном расстоянии друг от друга. СНиП это расстояние никак не регламентирует, поэтому каждый производитель работ устанавливает размеры, исходя из своего опыта. Практика же подсказывает, что расстояние между кольцами 10 м (для глинистых почв) будет нормально, для песчаных до 50 м.

Второй – это одно кольцо, используемое, как пристенный дренаж, от которого отходят в сторону сборного колодца прямые канавы, соединенные между собой. Кстати, пристенный дренаж – оптимальный вариант снижения негативного воздействия атмосферных осадков. Если его скомплектовать с отмостками, то можно считать, что это стопроцентная защита.

Открытая дренажная система Елочка

Теперь необходимо провести своими руками достаточно большой объем земляных работ. Но перед этим выбранную схему дренажа вокруг дома надо перенести на землю, установив колышки, связанные между собой, к примеру, шпагатом. В качестве колышков можно использовать арматуру, куски пиломатериалов и так далее.

Теперь своими руками при помощи лопат выкапывает канавы. Это может занять не один день.

Важно. В СНиП четко оговорено, что дренаж дома – это самотечная система, поэтому ее устройство должно проводиться под определенным углом в сторону сборного колодца. Угол наклона 5-7º или 5-7 мм на один метр длины канавы. При этом оптимальная ширина канав – 50-70 см, скос краев 30º.

После окончания земляных работ все канавы необходимо заполнить щебнем или керамзитом. Керамзитовый вариант смотрится красивее, выделяясь своим цветом. Нередко сегодня вместо наполнителей устанавливают бетонные или пластмассовые лотки. Неплохая конструкция, только она быстро замусоривается. Поэтому их прикрывают чем-нибудь плотным. Обычно по бетонным лоткам монтируют металлические решетки.

Такое устройство дренажа вокруг дома является самое дешевое, но эффективность от него достаточно большая. Именно поверхностный вариант позволяет удалить с участка до 90% атмосферных осадков и воды от таяния снега. Тем более соорудить его своими руками – проблема не самая большая. Здесь минимальные требования СНиП.

Сооружаем глубинный вариант

Все подготовительные работы, связанные с устройством глубинного дренажа, точно такие же, как и с поверхностным. То есть, необходимо выбрать схему, перенести ее на землю и выкопать траншеи под укладку трубной системы дренажа.

Так как глубинная дренажная конструкция в основном предназначена для снижения уровня грунтовых вод, то необходимо знать этот самый уровень. Обратите внимание, что он не является величиной постоянной. В сезон дождей и таяния снега он поднимается, летом снижается. Поэтому если грунтовые воды располагают очень близко к поверхности почвы, то за точку отсчета выбирается низкий уровень (летний).

Перед тем как перейти к технологии сооружения глубинного дренажа вокруг дома, необходимо несколько слов сказать о пристенной дренажной системе. Это очень тонкий момент, который надо обязательно разобрать.

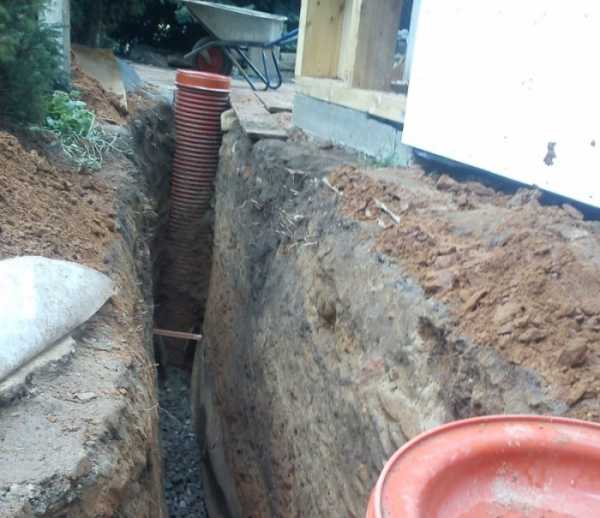

Пристенный дренаж (глубинный)

Представьте себе, что может случиться, когда вокруг дома близко к фундаменту будут выкопаны траншеи приличной глубиной (1,0-2,0 м). Фундамент просто расползется в разные стороны, а дом сложится внутрь. Поэтому существует специальная технология, как правильно сделать пристенный дренаж:

  1. Начинать откапывать траншеи надо с самой верхней точки контура.
  2. Откапывается не более 20 метров.
  3. Производится укладка всех материалов своими руками, которые входят в состав дренажа.
  4. Далее, производится засыпка траншеи.
  5. Откапываются следующие 15-20 м. И так далее.
Выкапывается траншея
Укладка материалов
Обратная засыпка

Устройство глубинного дренажа

Устройство глубинного дренажа

Итак, как сделать дренаж вокруг дома по СНиП, то есть, как производится технология укладки трубной конструкции.

В дренажной системе используются специальные перфорированные трубы, они гофрированные и изготовленные из полиэтилена низкого давления. Диаметр труб варьируется в пределах от 63 мм до 200 мм. Есть однослойные модели, есть двухслойные, с фильтрующим слоем и без такового. Обычно эти трубы продаются в бухтах длиною по 50 м.

К ним обязательно прилагают фитинги из того же материала. Это отводы, тройники, крестовины, прямые муфты. То есть, собрать дренажную систему своими руками совсем несложно. Но используются в этом процессе и другие материалы. Вот технология сооружения дренажа вокруг дома:

  1. Все откопанные траншеи засыпаются песчаным слоем толщиною 10-15 см. Обязательно выдерживается угол наклона, определенный СНиП.
  2. Укладывается геотекстиль.
  3. На геотекстиль засыпается щебенка средней фракции толщиною 10-12 см.
  4. Далее, укладывается труба, участки которой соединяются между собой в контуры.
  5. Засыпается щебенка так, чтобы она собой закрыла трубу.
  6. Теперь геотекстилем оборачивается весь слоеный пирог так, чтобы края фильтрующего материала перехлестнулись.
  7. Производится засыпка траншей грунтом.

Совет. Этот материал надо правильно выбрать. Рекомендуется укладывать в дренажную траншею геотекстиль марки флизелин или дорнит. У них не очень большая плотность, так что эти марки хорошо пропускают через себя воду. Более плотные изделия обычно используются для армирования дорожного полотна.

На геотекстиль засыпается щебень
Укладка самой трубы
Засыпка песком траншеи

Обратите внимание и на тот момент, как правильно уложить геотекстиль. Его ширины должно хватить, чтобы внутри поместился щебеночный слой и дренажная труба.

Геотекстиль выполняет функции фильтра, чтобы внутрь трубы не попал грунт вместе с водой. Щебеночный слой также выполняет фильтрационные функции.

Чтобы упростить весь монтажный процесс, производители дренажных труб предлагают сегодня изделия с уже нанесенным на них фильтрационным слоем. То есть, в процессе укладки отпадает необходимость использовать геотекстиль. Именно таким способом собирается пристенный или кольцевой дренаж. А также прямолинейные контуры, соединяющие контур водоотвода со сборным колодцем.

И еще один момент, который сегодня многие производители работ упускают из вида. Это непосредственная защита фундамента, когда сооружается своими руками пристенный дренаж вокруг дома. Правда, в СНиП этого нет. Чтобы увеличить защиту внешней поверхности фундамента, необходимо уложить на нее специальный защитный гидроизоляционный материал, который называется дренажная мембрана. Это полиэтиленовая пленка повышенной плотности с рифленой поверхностью в виде бугорков. Ее при помощи битумных мастик прикрепляют на стенки фундамента, при этом присыпанная грунтом она прекрасно справляется с защитными функциями.

Дренажные колодцы

Дренажные колодцы

В независимости от того, строится кольцевой дренаж или елочный, одними из основных элементов системы являются колодцы. Их два вида:

  • сборные;
  • смотровые.

Сборный можно возвести своими руками из железобетонных колец, а можно приобрести уже готовый вариант. То же самое и со смотровыми колодцами, их чаще всего вырезают из пластиковой канализационной трубы большого диаметра. Назначение данного вида колодцев – прочистка дренажа, если такая необходимость возникла. Кстати, по СНиП расстояние между ними на прямолинейных участках должно составлять 40-50 м.

Обобщение

Если цель поставлена – как сделать дренаж вокруг дома, то реализовать ее своими руками будет несложно. Главное в точности следовать требованиям СНиП и соблюдать правила проводимой строительной технологии.

Нравится?

Посмотрите похожие статьи:

izollab.ru

Пристенный дренаж фундамента.

Организация придомового дренирования

Строение придомовой осушающей коммуникации

Дренажная система является крайне необходимой при наличии цокольного этажа или же подвала. Оптимальное время для проектировки пристенного дренажа, является этап, при котором происходит закладка котлована предназначенного для фундамента, то есть первоначальная стадия строительства.

В случае уже построенного дома, с отсутствующей системой пристенного дренажа, необходимы лишь дополнительные денежные расходы, а также затраты времени и собственных сил, для обеспечения необходимой защиты строения от ливневых и грунтовых вод. Первое что необходимо, это вновь прокопать вокруг строения котлован.

Дренажный трубопровод будет периметрально опоясывать строение. Дрены, они же дренажные трубы, предусматривают в местах их коммутации смотровые колодцы. Чаще всего устанавливаются по углам строения. В точке самым низким уровнем по отношению ко всей системе организовывается откачивающий колодец, который выполняет функцию откачки излишней воды в ближайший водоем или ливневый канализационный сток за пределами данного участка.

Для создания дополнительного защитного слоя, сделанного из глины, так называемый глиняный замок, укладываемый в 0,5 – 1 метре от фундамента. Этот слой будет создавать дополнительного слоя защиты от проникновения ливневых и грунтовых вод к фундаменту здания.

Придомовое дренирование - это система из нескольких дренажных систем разных типов:

  • Пластовое осушение. Его монтаж проводится на уровне песчаной подушки, непосредственно под уровнем плиты фундамента. Состоит перфорированных дренов, колодца – приемника и откачивающего колодца. Дренажные трубы засыпаются песком и щебнем, по которым стекает избыточный уровень воды.
  • Линейное осушение. Состоит из поливинилхлоридных сегментов, которые оборудованы решетками для защиты от мусора. Оборудуется по всей длине отмостки.

Расчет конструкции системы пристенного дренирования

Для проведения расчетов дренажной системы необходимо учитывать некоторые составляющие.

  • Глубина закладки фундамента. Закладка системы дренажа должна располагаться на 30 … 50 сантиметров глубже подушки основания фундамента.
  • Уклон, который обеспечивает постепенное углубление системы дренажа к сборному коллектору. Для того, что вода не застаивалась в трубопроводе дренажной системы и обеспечении бесперебойного водоотвода, необходимо уклон коллектора не менее 2 сантиметров на метр.

Для упрощения работ необходимо вычислить точки осушения, верхнюю и нижнюю точки. За верхнюю точку дренажной системы, принимают угол дома, основание фундамента, за нижнюю – отводящий колодец, в который попадают сточные воды.

Рассмотрим наглядное выполнение расчетов системы пристенного дренажа.

Исходные параметры: Ширина здания составляет 8 метров, длина 12 метров, отдаленность колодца от строения 15 метров. Расчеты: Вычисляем длину участка вокруг дома – 8 метров + 12 метров = 20 метров, добавим расстояние до колодца и получим 35 метров общей длины к дренажному колодцу. Вывод: Необходимый уклон системы будет составлять 70 сантиметров, из расчета 2 сантиметра на каждый метр общей длины дренажной системы.

Монтаж системы пристенного дренирования

Смонтировать придомовую осушительную коммуникацию своими руками не составит особого труда, поэтому разделим работы на отдельные этапы:

  1. Сооружая песчаную подушку, необходимо точно вымерять перепад высот. При возможности проводить эти операции лазерным нивелиром. Это необходимо для образования равномерности уклона.
  2. Следующий этап, необходимо разместить геотекстильное полотно и насыпать на него, предварительно промытый гравий. Необходимо, при этом помнить о равномерном уклоне.
  3. Укладываются трубы из перфорированного поливинилхлорида с отверстиями, которые не будут превышать наименьшего размера гравия для устранения возможного засорения.
  4. Производится монтаж элементов дренажного трубопровода между собой. При этом необходимо проверять уровень уклона, 2 сантиметра на каждый метр трубы.
  5. Необходимо предусмотреть наличие вертикальных труб на «поворотных узлах», которые будут плотно закрываться крышкой. Это делается для упрощения процесса промывки системы.

  1. Накрывается трубопровод слоем чистого гравия толщиной 15 – 20 сантиметров и укрывается геотекстилем подушку из гравия. Данная манипуляция проводиться внахлест, чтобы убрать возможность попадания грунта в образовавшиеся щели грунта.
  2. Поверх насыпается песок для обеспечения дополнительной фильтрации.
  3. Крайним этапом, является засыпание оставшегося объема грунтом.

Таким образом была рассмотрена организация придомового дренирования. Если периодически проводить регламентные работы, данная коммуникация пристенного дренажа будет показывать исправную работу на протяжении нескольких десятков лет.

ogodom.ru

дренаж на участке с уклоном, уклон дренажа должен быть не менее на склоне, наклон дренажной трубы на фото и видео

Содержание:

1. Как рассчитать уклон дренажной трубы
2. Особенности дренажа участка на склоне

Грунтовые воды могут оказать негативное влияние на состояние приусадебного или дачного земельного участка, а также на целостность частного домостроения. Для отвода талой и дождевой воды от фундамента постройки специально обустраивают дренажную конструкцию.

То, насколько она будет эффективной, зависит от правильности проведения соответствующих расчетов. Среди главных параметров значится показатель, какой должен быть уклон дренажной трубы. Все вычисления производятся в полном соответствии со СНиП.

Как рассчитать уклон дренажной трубы


Наклон дренажной трубы определяют, исходя из нормативов СНиП, ГОСТов и других стандартов и документов. На их основании разрабатывают техническое задание и проект. В дальнейшем, исходя из разработанной документации, на земельном участке монтируют дренажную систему.

Когда рассчитывают уклон дренажной трубы, такой как на фото, учитывают несколько основных параметров, а именно:

  • особенности поверхности дачного и приусадебного участка;
  • диаметр сечения дренажной трубы;
  • тип обустраиваемого водоотвода.

На практике при определении уклона для дренажной конструкции закрытого типа применяют следующие значения:
  • труба с внутренним 200-миллиметровым диаметром - 0,007 м/м;
  • труба с внутренним 150-миллиметровым диаметром уклон дренажа должен быть не менее 0,008м/м;
  • при использовании брусчатки или щебня для мощения поверхности– 0,004м/м;
  • в случае асфальтового покрытия поверхности - 0,003м,м;
  • если булыжником покрыты отмостки или проезжая часть - 0,005м/м;
  • когда отдельно размещены лотки - 0,005м/м;
  • канавы водоотведения – 0,003м/м.


Особенности дренажа участка на склоне


Почему необходим дренаж на участке с уклоном, ведь со склона вода хорошо уходит?

Дело в том, что при отсутствии дренажной системы возникают различные трудности:

  • потоки воды, постоянно проникающие в грунт, разжижают его и тем самым снижают естественную прочность;
  • если не обеспечить дренаж участка на склоне, стекающие по нему стоки задерживаются на материале постройки фундамента, погреба или подвала и приводят к их намоканию и как следствие, к разрушению бетона.

По вышеназванным причинам, проектируя дренаж на склоне, необходимо использовать комплексный и взвешенный подход. Чаще всего добиться оптимального результата помогает установка дренажных систем двух типов - закрытого и открытого, которые дополняют друг друга.


kanalizaciyadoma.com
