Сбор нагрузок на фундамент

Представьте себе ситуацию, которая иногда встречается в наше время. Приходит человек в строительную компанию и говорит: “Я хочу заказать у вас строительство кирпичного двухэтажного дома с гаражом. Только у меня одно условие. Так как я располагаю небольшим бюджетом, не могли бы вы построить дом без фундамента, его все равно ведь не видно?” Как вы думаете, что ему могут ответить? С вероятностью в 99% ответ будет звучать так: “Извините, но это не возможно, ведь фундамент – это основа любого дома, без которой он просто развалится”.

Действительно, фундаменты являются главными конструкциями практически для любого сооружения. И поэтому к ним должны предъявляться особые требования. В частности их подбор нужно производить исключительно по расчету, в котором учитывается будущий вес конструкций, опирающиеся на фундамент. Другими словами, необходимо произвести сбор нагрузок на фундамент.

Данная процедура выполняется согласно СНиП 2.01.07-85* (СП 20.13330.2011) “Актуализированная редакция” [1].

Общая нагрузка на фундамент складывается из следующих нагрузок:

1. Крыша и кровля.

Сюда входят вес конструкций крыши (стропила, обрешетка, железобетонная плита покрытия и т.д.), вес кровельного “пирога” (утеплитель, профнастил, металлочерепица, ондулин и т.д.), а также снеговая и ветровая нагрузки.

О том, как собирается нагрузка на кровлю, вы также можете найти на данном сайте.

Иногда к этим нагрузкам добавляется временная – вес человека в процессе обслуживания кровли, равная 100 кг/м2.

2. Межэтажные перекрытия.

Данный раздел включает вес несущих элементов перекрытия (железобетонные плиты перекрытия, деревянные и металлические балки), вес элементов покрытия пола и отделки (доски, ламинат, линолеум, штукатурка потолка и т.д). Кроме этого, здесь необходимо учитывать временные нагрузки от перегородок, людей, мебели и т.д.

О том, как это делается, вы можете узнать из специальной статьи, где рассмотрены примеры сбора нагрузок на перекрытие.

3. Покрытие.

В том случае, если, например, ваш дом имеет холодный чердак, т.е. комнат для проживания там не предусматривается и утеплитель располагается не в крыше, а над последним этажом, то это нужно учесть в отдельной категории.

Обычно здесь учитывается вес несущих элементов перекрытия и теплоизоляционного материала (минплита, пенополистирол, керамзит и т.д.). Редко к ним прибавляется цементно-песчаная стяжка.

Временная нагрузка для чердачного помещения – 70 кг/м2.

4. Подвальное перекрытие.

Если пол первого этажа опирается на стены, то его необходимо учитывать при сборе нагрузок на фундамент. В том случае, если пол устроен по грунту, то он передает нагрузку непосредственно на грунт, а не на фундамент. И, следовательно, его учитывать не нужно.

Данная нагрузка получается суммированием следующих масс: конструкции перекрытия (ж/б плита, балки и т.д.), “пирог” пола (ламинат, паркет, Ц/П стяжка, гидроизоляционные и теплоизоляционные материалы), временные нагрузки (перегородки, люди, мебель и т.д.).

Примечание: для того, чтобы перенести перечисленные выше нагрузки на фундамент необходимо знать грузовую площадь. Грузовая площадь – это нагрузка, которая воспринимается несущими конструкциями. Например, для здания с двумя несущими стенами, расположенными на расстоянии 5 метров друг от друга и, на которые опирается перекрытие, грузовая площадь для каждой стены будет равна 2,5м · 1м = 2,5м2. Потом эта цифра умножается на нагрузку, выраженную в кг/м2 для того, чтобы получить кг или, другими словами, получить тот вес, который должен восприниматься фундаментом. Если же вы хотите получить равномерно распределенную нагрузку (кг/м), то просто разделите эту величину на 1м.

В том же случае, если у вас 4 несущих стены при тех же условиях, то грузовая площадь на стены собирается следующим образом.

Ну, а если дом снабжен внутренними несущими стенами, то необходимо сложить 2 грузовых площади с каждого полупролета. Но об этом в примере ниже.

5. Вертикальные конструкции.

К таким конструкциям относятся несущие стены и колонны, а также, собственно, фундамент.

Далее рассмотрим пример сбора нагрузок на ленточный фундамент.

Пример сбора нагрузок на фундамент

Исходные данные:

Предполагается строительство жилого 2-х этажного дома с холодным чердаком и двухскатной крышей. Опирание крыши производится на две крайних стены и одну стену под коньком. Подвал не предусмотрен.

Место строительства – г. Нижегородская область.

Тип местности – поселок городского типа.

Размеры дома – 9,5х10 м по наружным граням фундамента.

Угол наклона крыши – 35°.

Высота здания – 9,93 м.

Фундамент – железобетонная монолитная лента шириной 500 и 400 мм и высотой 1 900 мм.

Цоколь – керамический кирпич, толщиной 500 и 400 мм и высотой 730 мм.

Наружные стены – газосиликат плотностью 500 кг/м3, толщина стеной 500 мм и высотой 6 850 мм.

Внутренние несущие стены – газосиликат плотностью 500 кг/м3, толщиной стены 400 м и высота 6 850 мм.

Перекрытия и крыша – деревянные.

Конструкции, которые могли бы задержать снег на крыше, не предусмотрены.

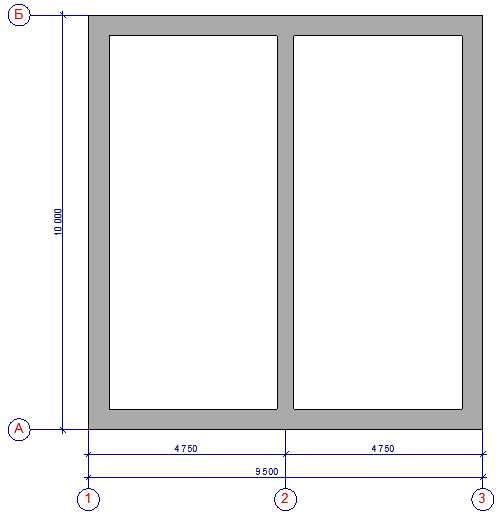

План фундамента.

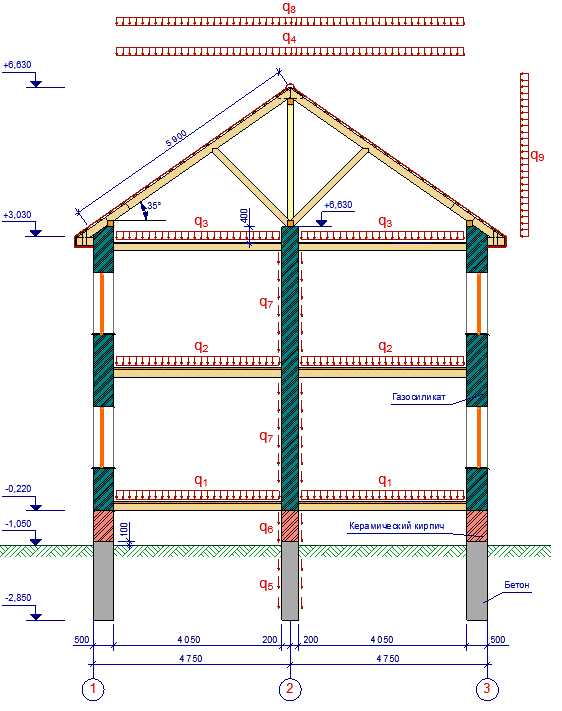

Разрез дома, с действующими нагрузками.

Требуется:

Собрать нагрузки на центральную ленту фундамента, расположенную под внутренней несущей стеной, если грузовая площадь от перекрытия 4,05 м2, а от крыши – 5,9 м2.

Сбор нагрузок на внутреннюю несущую стену.

Определяем нагрузки, действующие на 1 м2 грузовой площади (кг/м2) всех конструкций, нагрузка которых передается на фундамент.





























Вид нагрузкиНорм.
Коэф.Расч.
Нагрузка от пола 1-го этажа (q1)

Постоянные нагрузки:

– нижняя обшивка из досок t=30мм (ель ρ=450кг/м3)

– утеплитель t=180мм (пенопласт ρ=20кг/м3)

– доски пола t=36мм (ель ρ=450кг/м3)

Временные нагрузки:

– жилые помещения



13,5 кг/м2

3,6 кг/м2

16,2 кг/м2



150 кг/м2



1,1

1,3

1,1



1,3



15,4 кг/м2

4,7 кг/м2

17,8 кг/м2



195 кг/м2

ИТОГО183,8 кг/м2 232,9 кг/м2
Нагрузка от перекрытия 1-го этажа (q2)

Постоянные нагрузки:

– нижняя обшивка из досок t=16мм (ель ρ=450кг/м3)

– доски пола t=36мм (ель ρ=450кг/м3)

Временные нагрузки:


– жилые помещения



7,2 кг/м2

16,2 кг/м2



 150 кг/м2



1,1

1,1



1,3



7,9 кг/м2

17,8 кг/м2



195 кг/м2

ИТОГО173,4 кг/м2 220,7 кг/м2
Нагрузка от перекрытия 2-го этажа (q3)

Постоянные нагрузки:

– нижняя обшивка из досок t=30мм (ель ρ=450кг/м3)

– утеплитель t=180мм (пенопласт ρ=20кг/м3)

– верхняя обшивка из досок t=30мм (ель ρ=450кг/м3)

Временные нагрузки:

– чердачные помещения



13,5 кг/м2

3,6 кг/м2

13,5 кг/м2



70 кг/м2



1,1

1,3

1,1



1,3



15,4 кг/м2

4,7 кг/м2

15,4 кг/м2



91 кг/м2

ИТОГО100,6 кг/м2 126,5 кг/м2
Нагрузка от конструкций крыши (q4)

Постоянные нагрузки:

– внутренняя обшивка из досок t=16мм (ель ρ=450 кг/м3)

– стропила (ель ρ=450кг/м3)

– обрешетка (ель ρ=450кг/м3)

– гибкая черепица (ρ=1 400кг/м3)

Временные нагрузки:

– обслуживание крыши



7,2 кг/м2

3,4 кг/м2

3,3 кг/м2

7 кг/м2



100 кг/м2



1,1

1,1

1,1

1,3



1,3



7,9 кг/м2

3,7 кг/м2

3,6 кг/м2

9,1 кг/м2



130 кг/м2

ИТОГО120,9 кг/м2 154,3 кг/м2
Вес фундамента (q5)

Постоянные нагрузки:

– вес ж/б ленты шириной 400мм (железобетон ρ=2 500 кг/м3)



1 000 кг/м2



1,1



1 100 кг/м2

ИТОГО1 000 кг/м2 1 100 кг/м2
Вес керамического кирпича (q6)

Постоянные нагрузки:

– вес керамического кирпича 400мм (ρ=1600 кг/м3)



640 кг/м2



1,1



704 кг/м2

ИТОГО640 кг/м2 704 кг/м2
Все газосиликаных блоков (q7)

Постоянные нагрузки:

– вес газосиликат 400мм (ρ=500 кг/м3)



200 кг/м2



1,1



220 кг/м2

ИТОГО200 кг/м2 220 кг/м2
Снег (q8)

Временные нагрузки:

– снег



140 кг/м2



1,4



196 кг/м2

ИТОГО140 кг/м2 196 кг/м2
Ветер (q9)

Временные нагрузки:

– ветер



15 кг/м2



1,4



21 кг/м2

ИТОГО15 кг/м2 21 кг/м2

Определяем нормативную и расчетную нагрузки на фундамент:

qнорм = 183,8кг/м2 · 4,05м + 173,4кг/м2 · 4,05м + 100,6кг/м2 · 4,05м + 120,9кг/м2 · 5,9м + 1000кг/м2 · 1,9м + 640кг/м2 · 0,73м + 200кг/м2 · 6,85м + 140кг/м2 · 5,9м + 15кг/м2 · 2,95м = 7174,85 кг/м.

qрасч = 232,9кг/м2 · 4,05м + 220,7кг/м2 · 4,05м + 126,5кг/м2 · 4,05м + 154,3кг/м2 · 5,9м + 1100кг/м2 · 1,9м + 704кг/м2 · 0,73м + 220кг/м2 · 6,85м + 196кг/м2 · 5,9м + 21кг/м2 · 2,95м = 8589,05 кг/м.

svoydomtoday.ru

Калькулятор Вес-Дома-Онлайн v.1.0 — Сбор нагрузок на фундамент

Сбор нагрузок разберем на примере. Для расчета ленточного фундамента понадобится собрать нагрузки ото всех конструкций — от крыши до стен.

В чем заключается сбор нагрузки? Начнем с того, что ширина подошвы фундамента непосредственно зависит от величины нагрузки от конструкций. Поэтому первый шаг — это анализ того, сколько типов фундаментных лент мы назначим.

В нашем примере мы рассмотрим двухэтажный дом без подвала с несущими стенами вдоль цифровых осей. На эти стены опираются сборные плиты перекрытия над первым этажом и монолитное перекрытие над вторым этажом, также на них опираются стропила деревянной кровли. Вдоль буквенных осей — самонесущие стены.

Каким образом собирается нагрузка? Если стена самонесущая, то считается просто вес одного погонного метра этой стены (окна и двери условно не учитываем).

ли стена является несущей, и на нее опираются перекрытие, конструкции крыши или лестница, то к весу самой стены прибавляется еще и нагрузки от половины пролета перекрытия (крыши). Площадь, с которой собирается нагрузка называется грузовой площадью. Допустим, расстояние между двумя несущими стенами 4 метра. Нагрузку мы собираем на 1 погонный метр. Одна половина пролета придется на одну стену, вторая — на вторую. Значит, грузовая площадь для каждой стены от этого перекрытия равна 4*1/2 = 2 м 2. Если на стену опирается перекрытие с двух сторон, то эти две грузовые площади нужно складывать.

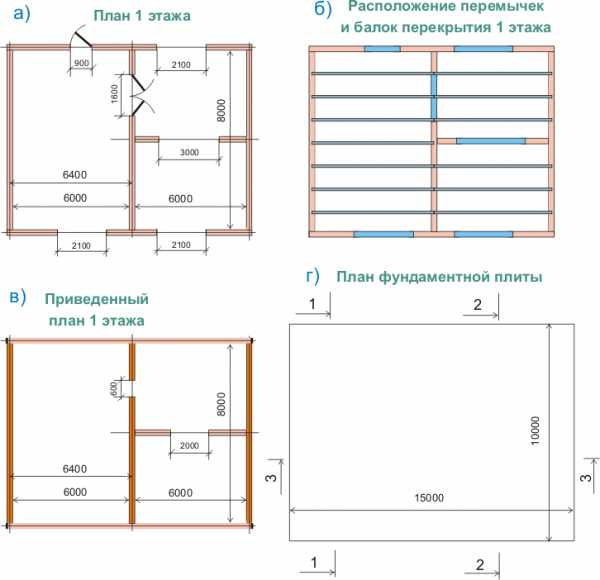

На рисунке показана схема дома и грузовые площади для каждой стены.

Нагрузка на стены по оси «1» и «3» одинаковая, это будет первый тип фундамента. Нагрузка на стену по оси «2» значительно больше, чем на наружные стены (во-первых, в два раза больше нагрузка от перекрытий и крыши, во-вторых, сама стена по оси «2» выше), это будет второй тип фундамента. И третий тип — нагрузка от самонесущих стен по осям «А» и «Б».

После того, как определились с количеством типов фундаментов, определим нагрузки от конструкций.

1. Нагрузка на 1 м 2 перекрытия над первым этажом.

Сбор нагрузок на фундамент: порядок выполнения расчетов, особенности и рекомендации

Основная задача фундамента — это передача нагрузки от строения к почве. Поэтому сбор нагрузок на фундамент — одна из важнейших задач, которая должна быть решена еще перед началом строительства здания.

Что нужно учитывать при расчете нагрузки

Правильность расчета — это одна из ключевых ступеней в строительстве, которая должна быть решена. При проведении неверных расчетов, скорее всего, под давлением нагрузок фундамент просто осядет и «уйдет под землю». При расчете и сборе нагрузок на фундамент нужно учитывать, что существует две категории — временные и постоянные нагрузки.

  • Первое — это, конечно же, вес непосредственно самого здания. Суммарный вес строения складывается из нескольких составляющих. Первая составляющая — это суммарный вес перекрытий здания для пола, крыши, межэтажных и т. д. Вторая составляющая — это вес всех его стен, как несущих, так и внутренних. Третья составляющая — это вес коммуникаций, которые прокладываются внутри дома (канализация, отопление, водопровод). Четвертая и последняя составляющая — это вес отделочных элементов дома.
  • Также при сборе нагрузок на фундамент нужно учитывать вес, который называют полезной нагрузкой строения. В этом пункте имеется в виду все внутреннее устройство (мебель, приборы, жители и т. д.) дома.
  • Третий тип нагрузок — это временные, к которым чаще всего относят появившиеся вследствие погодных условий дополнительные нагрузки. К таковым относят слой снега, нагрузки при сильном ветре и т. д.

Пример сбора нагрузок на фундамент

Для того чтобы точно рассчитать все нагрузки, которые будут приходиться на фундамент, необходимо располагать точным планом проектировки здания, а также знать, из каких материалов будет строиться здание. Для того чтобы более наглядно описать процесс сбора нагрузок на фундамент, будет рассмотрен вариант строительства дома с обитаемоей мансандрой, который будет располагаться в Уральском регионе Российской Федерации.

  • Одноэтажный дом с обитаемой мансандрой.
  • Размер дома составит 10 на 10 метров.
  • Высота между перекрытиями (полом и потолком) будет составлять 2,5 метра.
  • Наружные стены для дома будут возводиться из газобетонных блоков, толщина которых равна 38 см. Также с наружной стороны здания эти блоки будут покрыты облицовочным пустотелым кирпичом толищной 12 см.
  • Внутри дома будет проходить одна несущая стена, ширина которой составит 38 см.
  • Над цоколем дома будет располагаться пустое перекрытие из железобетонного материала. Из этого же материала будет обустроено и перекрытие для чердака.
  • Крыша будет стропильного типа, а кровля будет выполнена из профнастила.

Расчет нагрузок на фундамент

После того как был произведен сбор нагрузок на фундамент дома, можно приступать к расчету.

  • Первое, что необходимо рассчитать, — это общую площадь всех перекрытий. Размер дома 10 на 10 метров, значит, общая площадь будет составлять 100 кв. м (10*10).
  • Далее можно приступать к расчету общей площади стен. В эту величину входят также и места под проемы для дверей и окон. Для первого этажа формула расчета будет выглядить так — 2,5*4*10=100 кв. м. Так как дом с обитаемой мансандрой, то выполнялся сбор нагрузок на фундамент с учетом этой постройки. Для этого этажа площадь будет равна 65 кв. м. После расчетов обе величины складываются и получается, что общая площадь стен для строения составляет 165 кв. м.
  • Далее необходимо рассчитать общую площадь для крыши здания. Она будет составлять 130 кв. м. — 1,3*10*10.

После проведения этих расчетов необходимо воспользоваться таблицей сбора нагрузок на фундамент, в которой представлены усредненные значения для тех материалов, которые будут использоваться при возведении здания.

Ленточный фундамент

Так как существует несколько типов фундамента, который можно использовать при строительстве объекта, будут рассмотрены и несколько вариантов. Первый вариант — это сбор нагрузок на ленточный фундамент. В перечень нагрузок будет входить масса всех элементов, использующихся при строительстве здания.

  1. Масса стен внешних и внутренних. Рассчитывается суммарная площадь без учета проемов для окон и дверей.
  2. Площадь для перекрытий пола и материалов, из которых он будет возводиться.
  3. Площадь потолка и потолочного перекрытия.
  4. Площадь стропильной системы для крыши и вес материалов для кровли.
  5. Площадь лестниц и других внутренних элементов дома, а также вес материала, из которого они будут сделаны.
  6. Также необходимо добавить вес материалов, которые используются для крепежа при строительстве, для обустройства цоколя, тепловой и воздушной изоляции, а также для облицовки внутренних и/или внешних стен дома.

Эти несколько пунктов являются примером сбора нагрузок на фундамент для любого строения, которое будет возводиться на опоре ленточного типа.

Методы расчета при ленточном фундаменте

Производить расчет ленточного фундамента можно двумя способами. Первый способ предполагает расчет по несущей способности грунта под подошвой фундамента, а второй — по деформации все того же грунта. Так как рекомендуется использовать именно первый способ для расчетов, то он и будет рассмотрен. Всем известно, что непосредственное строительство начинается с фундамента, однако проектировка этого участка осуществляется в последнюю очередь. Это происходит из-за того, что основная цель этой конструкции — передать нагрузку от дома к почве. А сбор нагрузок на фундамент можно осуществить лишь после того, как будет известен подробный план будущего строения. Непосредственно расчет фундамента можно условно разбить на 3 этапа:

  • Первый этап — это определение нагрузки на фундамент.
  • Второй этап — это выбор характеристик для ленты.
  • Третий этап — это корректировка параметров в зависимости от условий эксплуатации.

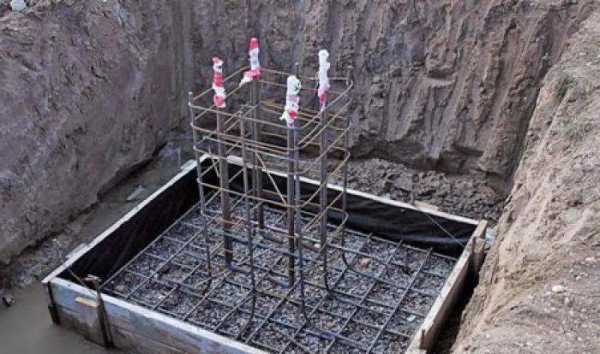

Фундамент под колонну

При строительстве домов могут использоваться колонны в качестве опор. Однако проводить расчет для такого типа несущей конструкции довольно сложно. Вся сложность расчета заключается в том, что сбор нагрузок на фундамент колонны осуществить самостоятельно довольно трудно. Для этого необходимо иметь специальное строительное образование и определенные навыки. Для того чтобы решить вопрос о расчете нагрузки на фундамент колонны, необходимо располагать следующими данными:

  • Первый параметр, который необходимо учесть, касается погодных условий. Необходимо определить климатические условия в регионе, в котором проводится строительство. Кроме того, важным параметром будет являться тип и мощность ветров, а также периодичность прохождения дождей и их сила.
  • На втором этапе необходимо сделать геодезическую карту. Нужно учесть протекание грунтовых вод, их сезонное сдвижение, а также тип, структуру и толщину подземных пород.
  • На третьем этапе, естественно, нужно рассчитать нагрузку на колонны, исходящую от самого здания, то есть вес будущей постройки.
  • На основе ранее полученных данных необходимо правильно подобрать марку бетона по характеристикам, прочности и составу.

Как провести расчет фундамента для колонны

При расчете фундамента для колонны подразумевается расчет нагрузки на квадратный сантиметр площади этого фундамента. Другими словами, для того, чтобы рассчитать необходимый фундамент для колонны, нужно знать все о здании, грунте и грунтовых водах, которые протекают поблизости. Необходимо собрать всю эту информацию, систематизировать ее, и на основе полученных результатов можно будет провести полный расчет нагрузок на фундамент под колонну. Для того чтобы иметь всю необходимую информацию, нужно сделать следующее:

  1. Необходимо иметь полный проект здания со всеми коммуникациями, которые будут проходить внутри здания, а также знать, какие материалы будут применяться для строительства здания.
  2. Необходимо рассчитать полную площадь одной опоры для строения.
  3. Необходимо собрать все параметры здания и на их основе рассчитать то давление, которое будет оказывать строение на опору колонного типа.

Обрез фундамента

Обрез фундамента — это верхняя часть несущей бетонной конструкции, на которую приходится основное давление от строения.

ществует определенная последовательность, по которой необходимо проводить сбор нагрузок на обрез фундамента, а также их дальнейший расчет. Для того чтобы определить нагрузку на обрез, необходимо иметь план типового этажа здания, если это многоэтажный дом, или же типовой план подвала, если строение имеет лишь один этаж. Кроме того, необходимо иметь план продольных и поперечных разрезов здания. К примеру, для того чтобы рассчитать нагрузку на обрез фундамента в десятиэтажном здании, необходимо знать следующее:

  • Вес, толщину и высоту кирпичной стены.
  • Вес многопустотных железобетонных плит, которые используются в качестве перекрытий, а также умножить это количество на количество этажей.
  • Вес перегородок, умноженный на количество этажей.
  • Также необходимо добавить вес кровли, вес гидроизоляции и пароизоляции.

Как можно было заметить, для того, чтобы рассчитать нагрузку на фундамент любого типа, необходимо располагать всеми данными о здании, а также знать множество формул для расчета.

Однако в настоящее время эта задача несколько упрощена тем, что существуют электронные калькуляторы, которые выполняют все расчеты вместо людей. Но для их правильной и продуктивной работы необходимо загрузить в устройство все сведения о здании, о материале, из которого оно будет возводиться, и т. д.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Сбор нагрузок на фундамент

Представьте себе ситуацию, которая иногда встречается в наше время. Приходит человек в строительную компанию и говорит: «Я хочу заказать у вас строительство кирпичного двухэтажного дома с гаражом. Только у меня одно условие. Так как я располагаю небольшим бюджетом, не могли бы вы построить дом без фундамента, его все равно ведь не видно?» Как вы думаете, что ему могут ответить? С вероятностью в 99% ответ будет звучать так: «Извините, но это не возможно, ведь фундамент — это основа любого дома. без которой он просто развалится».

Действительно, фундаменты являются главными конструкциями практически для любого сооружения. И поэтому к ним должны предъявляться особые требования. В частности их подбор нужно производить исключительно по расчету, в котором учитывается будущий вес конструкций, опирающиеся на фундамент. Другими словами, необходимо произвести сбор нагрузок на фундамент .

Данная процедура выполняется согласно СНиП 2.01.07-85* (СП 20.13330.2011) «Актуализированная редакция» [1].

Общая нагрузка на фундамент складывается из следующих нагрузок:

Сюда входят вес конструкций крыши (стропила, обрешетка, железобетонная плита покрытия и т.д.), вес кровельного «пирога» (утеплитель, профнастил, металлочерепица, ондулин и т.д.), а также снеговая и ветровая нагрузки.

О том, как собирается нагрузка на кровлю. вы также можете найти на данном сайте.

Иногда к этим нагрузкам добавляется временная — вес человека в процессе обслуживания кровли, равная 100 кг/м 2 .

2. Межэтажные перекрытия.

Данный раздел включает вес несущих элементов перекрытия (железобетонные плиты перекрытия, деревянные и металлические балки), вес элементов покрытия пола и отделки (доски, ламинат, линолеум, штукатурка потолка и т.д). Кроме этого, здесь необходимо учитывать временные нагрузки от перегородок, людей, мебели и т.д.

О том, как это делается, вы можете узнать из специальной статьи, где рассмотрены примеры сбора нагрузок на перекрытие .

В том случае, если, например, ваш дом имеет холодный чердак, т.е. комнат для проживания там не предусматривается и утеплитель располагается не в крыше, а над последним этажом, то это нужно учесть в отдельной категории.

Обычно здесь учитывается вес несущих элементов перекрытия и теплоизоляционного материала (минплита, пенополистирол, керамзит и т.д.). Редко к ним прибавляется цементно-песчаная стяжка.

Временная нагрузка для чердачного помещения — 70 кг/м 2 .

4. Подвальное перекрытие.

Если пол первого этажа опирается на стены, то его необходимо учитывать при сборе нагрузок на фундамент. В том случае, если пол устроен по грунту, то он передает нагрузку непосредственно на грунт, а не на фундамент. И, следовательно, его учитывать не нужно.

Данная нагрузка получается суммированием следующих масс: конструкции перекрытия (ж/б плита, балки и т.д.), «пирог» пола (ламинат, паркет, Ц/П стяжка, гидроизоляционные и теплоизоляционные материалы), временные нагрузки (перегородки, люди, мебель и т.д.).

Примечание: для того, чтобы перенести перечисленные выше нагрузки на фундамент необходимо знать грузовую площадь. Грузовая площадь — это нагрузка, которая воспринимается несущими конструкциями. Например, для здания с двумя несущими стенами, расположенными на расстоянии 5 метров друг от друга и, на которые опирается перекрытие, грузовая площадь для каждой стены будет равна 2,5м · 1м = 2,5м 2. Потом эта цифра умножается на нагрузку, выраженную в кг/м 2 для того, чтобы получить кг или, другими словами, получить тот вес, который должен восприниматься фундаментом. Если же вы хотите получить равномерно распределенную нагрузку (кг/м), то просто разделите эту величину на 1м.

В том же случае, если у вас 4 несущих стены при тех же условиях, то грузовая площадь на стены собирается следующим образом.

Ну, а если дом снабжен внутренними несущими стенами, то необходимо сложить 2 грузовых площади с каждого полупролета. Но об этом в примере ниже.

5. Вертикальные конструкции.

К таким конструкциям относятся несущие стены и колонны, а также, собственно, фундамент.

Далее рассмотрим пример сбора нагрузок на ленточный фундамент.

Пример сбора нагрузок на фундамент

Исходные данные:

Предполагается строительство жилого 2-х этажного дома с холодным чердаком и двухскатной крышей. Опирание крыши производится на две крайних стены и одну стену под коньком. Подвал не предусмотрен.

Место строительства — г. Нижегородская область.

Тип местности — поселок городского типа.

Размеры дома — 9,5х10 м по наружным граням фундамента.

Угол наклона крыши — 35°.

Высота здания — 9,93 м.

Фундамент — железобетонная монолитная лента шириной 500 и 400 мм и высотой 1 900 мм.

Цоколь — керамический кирпич, толщиной 500 и 400 мм и высотой 730 мм.

Наружные стены — газосиликат плотностью 500 кг/м 3. толщина стеной 500 мм и высотой 6 850 мм.

Внутренние несущие стены — газосиликат плотностью 500 кг/м 3. толщиной стены 400 м и высота 6 850 мм.

Перекрытия и крыша — деревянные.

Конструкции, которые могли бы задержать снег на крыше, не предусмотрены.

Разрез дома, с действующими нагрузками.

Требуется:

Собрать нагрузки на центральную ленту фундамента, расположенную под внутренней несущей стеной, если грузовая площадь от перекрытия 4,05 м 2. а от крыши — 5,9 м 2 .

Сбор нагрузок на внутреннюю несущую стену.

Определяем нагрузки, действующие на 1 м 2 грузовой площади (кг/м 2 ) всех конструкций, нагрузка которых передается на фундамент.

Источники: http://svoydom.net.ua/fundamenty-i-steny-podvala/44-sobiraem-nagruzki, http://fb.ru/article/329118/sbor-nagruzok-na-fundament-poryadok-vyipolneniya-raschetov-osobennosti-i-rekomendatsii, http://svoydomtoday.ru/fundament/198-sbor-nagruzok-na-fundament.html

Из чего начать расчеты?

Чтобы с точностью выполнить сбор нагрузки, нужно поэтапно рассчитать массу элементов всего сооружения: крыши, стен и перегородок.

Вес крыши

Схема нагрузок снеговой массы на кровлю (равномерное, не симметричное, снеговой мешок)



Если сравнивать с другими частями конструкции, то массу кровли стоит рассчитывать по особому принципу:

  • При исчислении ее площади нельзя брать равное значение размерам дома: она больше него на 50 см с каждой стороны, поэтому к длине и ширине приплюсовывается 1 м.
  • На ее общий вес будут влиять осадки, выводить которые в отдельный пункт не имеет смысла.

Используя винтовые сваи для основания или сооружая столбчатый фундамент, все пытаются отказаться от массивных материалов и поступают правильно: такое основание не способно выдерживать большие нагрузки. Поэтому, как пример, рассмотрим несколько самых используемых материалов:

  • Синтетика. Гибкая кровля может иметь разный вес, но среднее значение равно 25 кг/м2 (при этом минимальное равно 8 кг/м2).
  • Металл. Для расчетов принято использовать показатель в 30 кг/м2. Правда в зависимости от вида покрытия, значение веса может варьироваться.
  • Шифер. Такой материал достаточно тяжелый: 50 кг/м2.
  • Натуральная кровля. Вес 1 м2 будет составлять всего 15 кг, но о долгой службе такого покрытия говорить не приходится.

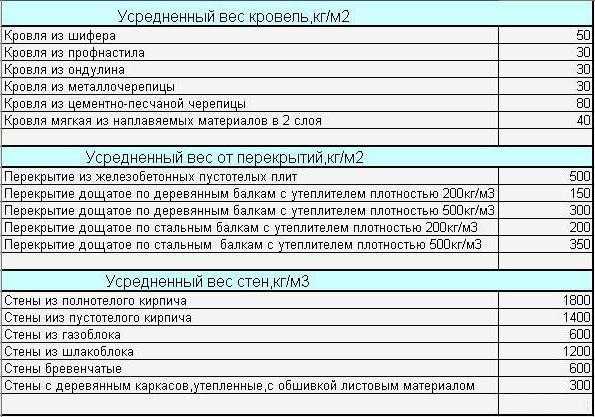

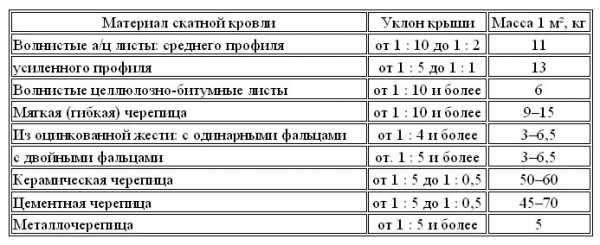

Вес некоторых кровельных материалов



Масса снега, воздействующего на поверхность крыши, а, следовательно, и на столбчатый свайный фундамент рассчитывается не по средним показателям, а по максимальным для определенного региона.

Вес стен

Показатели веса материалов для стен



Если используются винтовые сваи или столбчатый фундамент, то скорее всего дом будет строиться из бруса или по каркасной технологии. Для менее габаритных построек могут применяться и другие материалы.

Вес материалов, которые могут выдержать винтовые сваи:

  • Стеновые панели. В таком случае масса на 1 м2 будет равной 40 кг. Используют для экономии на фундаменте и времени работы.
  • Брус. В среднем вес такого материала 90 кг/м2. Используется очень часто. Здание отлично выдерживает столбчатый фундамент, при сооружении которого использовались винтовые сваи.
  • Кирпич. Такой пример встречается редко, но иногда, в силу острой необходимости, имеет место в строительстве. Как правило, из него сооружают дома в 1 этаж – большего веса сваи выдержать просто не способны.

При расчетах учитывайте, что приведенные выше данные взяты на основе стен в 0.15 м. Имея точную ширину собственных стен не составит труда узнать их вес.

Вес перекрытий

Средний вес перекрытий



Перед тем, как рассчитать нагрузку на фундамент, нужно учесть и массу перекрытий. Как уже неоднократно говорилось, используя столбчатый опорный элемент или винтовые сваи, пытаются снизить нагрузку на основание. Поэтому при сооружении домов на свайном фундаменте для перекрытий используют:

  • Монолит. Масса: около 500 кг/м2. Применяется исключительно в виде цоколя: прибавляет нагрузки и винтовые элементы могут его не выдержать. Срок службы: более века.
  • Дерево с утеплителем. При использовании в качестве цоколя будет иметь вес в 130 кг/м2, а в качестве перегородки этажей – не больше 80 кг/м2. Этот вариант имеет наилучшие характеристики экологичности, но служит мало.
  • Пустотная плита. Не используются как цоколь (не способны выдержать большую нагрузку). Масса: 300 кг. Такой пример веса для междуэтажного использования достаточно тяжелый, но показатели времени службы (больше полвека) заставляют задуматься.

Если хочется выбрать оптимальный вариант времени службы и прочности, то лучше выбрать пустотную плиту, но это требует дополнительного укрепления основания.



Пример: сбор нагрузки на свайное основание

Значение полезных нагрузок



Изучив необходимую информацию, можно начинать проводить расчеты.

Как пример, возьмем дом с такими характеристиками:

  • Количество этажей: 1.
  • Периметр: 20 на 30 м.
  • Длина перестенков: 22 м.
  • Материал дома: дерево.
  • Материал перекрытий: дерево с утеплителем.
  • Материал кровли: натуральные материалы.
  • Расположение: центральная полоса (100 кг м/2 – макс. масса снега).

Сбор нагрузки начинается с расчета площади стен (Пст). Учтите, что внешние шире внутренних в 3 раза. Поэтому Пст = Пвтс + Пвнс.

Пвнс = Пр х 3 х Вс (периметр х 3 х высота стен). Пвнс = ((20+30) х 2) х 3 х 2.7 = 810 м2.

Пвтс = Дс х Вс (длина стен х высота стен). Пвтс = 22 х 2.7 = 160.38 м2

Пст = 810 + 160.38 = 970.38 м2.

Дальше, чтобы выполнить сбор нагрузки, необходимо рассчитать длину всех опор (пример использования сваи в фундаменте исключает необходимость поиска площади):

До = Дс + Пр = 22 +100 = 125 м.

Получив значение площади стен, можно проводить сбор их массы:

Мст = Пст х Мбр – масса бруса = 970.38 х 90 = 87 334.2 кг.

Удельный вес стен



Сбор веса перекрытий аналогичен, только пример расчета подразумевает использование горизонтальных данных:

Мпр = Пвнс х Мвнс + Пвтс х Мвтс = 20 х 30 х 80 + 20 х 30 х 130 = 48 000 + 78 000 = 126 000 кг.

Осталось рассчитать вес кровли:

Мкр = Мкм + Мос (вес кровельных материалов + вес осадков)

Мкм = (а + 1) х (в + 1) х 15 = 21 х 31 х 15 = 9 765 кг.

Мос = (а + 1) х (в + 1) х 100 = 21 х 32 х 100 = 67 200 кг.

Мкр = 9 765 + 67 200 = 76 965 кг.

Теперь можно узнать общий вес дома:

Мд = Мст + Мпр + Мкр = 87 334.2 + 126 000 + 76 965 = 290 299,2 кг.

remont-om.ru

Сбор нагрузок на фундамент | Конструктив

Сбор нагрузок на фундамент – это один из важных этапов проектирования. Правильно собранные нагрузки позволяют эффективно законструировать фундамент, который будет прочно держать все здание.

Для того чтобы понять, как выполняется сбор нагрузок на фундамент, я продемонстрирую небольшой пример. По моему мнению, данные по сбору лучше всего оформлять в табличной форме. Но для начала давайте пройдемся по азам теоретической части.

Виды нагрузок

Виды нагрузок можно разделить на два типа: постоянные и временные. В зависимости от условий строительства и назначения здания на фундамент может передаваться:

1. Постоянная нагрузка. Сюда относится собственный вес конструкций здания, собственный вес самого фундамента, давление от грунта на обрезах фундамента, а также боковое давление грунта и грунтовых вод.

2. Временная нагрузка, которая в зависимости от времени воздействия подразделяется на:

а) Длительная временная нагрузка, которая действует на фундамент достаточно долго. Сюда относят передачу нагрузки от оборудования, а также полезное давление от материалов (в складских помещениях) и прочих элементов наполнения помещения.

б) Кратковременная нагрузка, которая действует непродолжительное время. В этой категории находится полезная нагрузка на перекрытия от людей, в зависимости от назначения здания (поток в жилом здании и офисном помещении значительно отличается), нагрузки от кранов в промышленных зданиях, а также ветровые и снеговые нагрузки.

в) Особая нагрузка, которая возникает в особых случаях. Эта категория учитывает сейсмические нагрузки, аварийные ситуации, а также нагрузки от просадки здания в районах, где ведутся горные выработки.

Полноценно правильный расчет фундамента выполняется после сбора нагрузок на фундамент. При этом складываются наиболее неблагоприятные сочетания нагрузок, которые позволяют выявить поведение фундамента в максимально опасном положении.

Выполняя сбор нагрузок на фундамент необходимо все горизонтальные и вертикальные силы (кроме бокового давления грунта) приложить на обрезе фундамента.

Сбор нагрузок на фундамент. Пример

Конструктивная схема нашего здания представлена на картинке. Сооружение имеет несущие кирпичные стены по цифровым осям и самонесущие стены по буквенным. Монолитное перекрытие опирается только на стены по цифровым осям.

Самонесущая стена передает на фундамент только собственный вес, а вот несущие стены, кроме собственного веса, еще воспринимает давление от плит перекрытия и всего, что находится на плите. Возьмем плиту в пролете между осями 1 и 2. Она опирается только на две стены, поэтому вес от плиты будет равномерно передаваться: половина на стену по оси 1, а вторая половина на стену по оси 2. Аналогична ситуация с плитой в пролете осей 2 и 3. В итоге получается, что стена по оси 2 получает в два раза больше нагрузки от плиты перекрытия, чем стена по оси 1 и 3.

Выполняя сбор нагрузок на фундамент, следует понимать, что в зависимости от воспринимаемого давления, фундаменты будут отличаться по своей геометрии. Поэтому Определим, что фундамент под стены по осям 1 и 3 – будет первого типа, фундамент под стену по оси – будет второго типа, а фундамент под стены по осям А и Б – будет третьего типа.

Теперь приступаем к сбору нагрузок от конструкций на 1 м2. Для правильного понимания процесса сбора, данные заносим в таблицу:






















































НагрузкаНормативная нагрузка, кг/м2Коэффициент надежностиРасчетная нагрузка, кг/м2
Сбор нагрузки на 1 м2 перекрытия первого этажа
Постоянная нагрузка:
1) Монолитное ж/б перекрытие, толщиной 200мм, 2500 кг/м3
200*2,5=5001,1500*1,1=550
2) Звукоизоляция толщиной 50 мм, 25 кг/м350*25/1000=1,251,31,25*1,3=1,6
3) Цементно-песчаная стяжка, толщиной 20 мм, 1800 кг/м320*1800/1000=361,336*1,3=46,8
4) Керамическая плитка, толщиной 4 мм, 1800 кг/м34*1800/1000=7,21,37,2*1,3=9,4
Итого:544,45 607,8
Временная нагрузка для жилых помещений 150 кг/м2
(СНиП 2.01.07-85* “Нагрузки и воздействия”)
1501,3150*1,3=195
Сбор нагрузки на 1 м2 перекрытия второго этажа
Постоянная нагрузка:
1) Монолитное ж/б перекрытие, толщиной 200мм, 2500 кг/м3
200*2500/1000=5001,1500*1,1=550
2) Цементно-песчаная стяжка, толщиной 20 мм, 1800 кг/м320*1800/1000=361,336*1,3=46,8
3) Линолеум, толщиной 2 мм, 1800 кг/м32*1800/1000=3,61,33,6*1,3=4,7
Итого:539,6 622,5
Временная нагрузка для чердака 70 кг/м2701,370*1,3=91
Сбор нагрузки на 1 м2 покрытия
Постоянная нагрузка:
1) Обрешетка из сосновой доски, толщиной 40 мм, 600 кг/м3
40*600/1000=241,124*1,1=26,4
2) Металлочерепица 5 кг/м251,15*1,1=5,5
3) Гидроизоляция 1,3 кг/м21,31,11,3*1,1=1,4
4) Стропильная нога сечением 60х120 мм, шаг стропил – 1.1м, сосна – 600 кг/м36*12*600/(1*11000)=3,91,13,9*1,1=4,3
Итого:34,2 37,6
Временная нагрузка:
Снеговая нагрузка 160 кг/м2
1601,25160*1,25=200
Нагрузка от 1 м2 внешних стен
Постоянная нагрузка:
1) Стена из кирпича на тяжелом растворе, толщиной 510 мм, 1800 кг/м3
510*1800/1000=9181,1918*1,1=1009,8
2) Утеплитель, толщиной 60 мм, 55 кг/м360*55/1000=3,31,13,3*1,1=3,6
3) Внешняя и внутренняя штукатурка стены из цементно-песчаного раствора, толщиной 30 мм, 1900 кг/м32*30*1900/1000=1141,1102*1,1=125,4
Итого:1035,3 1138,8
Нагрузка от 1 м2 внутренней стены
Постоянная нагрузка:
1) Стена из кирпича на тяжелом растворе, толщиной 510 мм, 1800 кг/м3
510*1800/1000=9181,1918*1,1=1009,8
2) Штукатурка стены с двух сторон из цементно-песчаного раствора, толщиной 30 мм, 1900 кг/м32*30*1900/1000=1141,1114*1,1=125,4
Итого:1032 1135,2
Сбор нагрузки на фундамент первого типа (1 п.м.)
Постоянная нагрузка:
1) От веса стены, высотой 7.5м
1035,3*7,5=7764,8 1138,8*7,5=8541
2) От перекрытия над первым этажом (Пролет в чистоте 4.2-0.51-0.255=3.435м)544,45*3,435/2=935 607,8*3,435/2=1043,8
3) От перекрытия над вторым этажом (Пролет в чистоте 4.2-0.51-0.255=3.435м)539,6*3,435/2=926,7 622,5*3,435/2=1069,1
4) От конструкции покрытия (длина наклонного стропила 5.8м)34,2*5,8/2=99,2 37,6*5,8/2=109
Итого:9725,7 10762,9
Временная нагрузка:
1) На перекрытие над первым этажом
150*3,435/2=257,6 195*3,435/2=334,9
2) На перекрытие над вторым этажом70*3,435/2=120,2 91*3,435/2=156,3
3) Снеговая нагрузка160*5,8/2=464 200*5,8/2=580
Итого:841,8 1071,2
Сбор нагрузки на фундамент второго типа (1 п.м.)
Постоянная нагрузка:
1) От веса стены, высотой 7.5м
1032*7,5=7740 1135,2*7,5=8514
2) От двух перекрытий над первым этажом (Пролет в чистоте 4.2-0.51-0.255=3.435м)2*544,45*3,435/2=1870,2 2*607,8*3,435/2= 2087,8
3) От двух перекрытий над вторым этажом (Пролет в чистоте 4.2-0.51-0.255=3.435м)2*539,6*3,435/2=1853,5 2*622,5*3,435/2=2138,2
4) От конструкции покрытия (длина каждого наклонного стропила 5.8м)2*34,2*5,8/2=198,4 2*37,6*5,8/2=218,1
5) От деревянной стойки, высотой 2.3 м, с шагом 1м, из сосны, 600 кг/м3 сечением 6х12см6*12*600/(1*10000)*2,3 =9,91,19,9*1,1=10,9
Итого:11672,0 12969,0
Временная нагрузка:
1) На два перекрытия над первым этажом
2*150*3,435/2=515,3 2*195*3,435/2=669,8
2) На два перекрытия над вторым этажом2*70*3,435/2=240,5 2*91*3,435/2=312,6
3) Снеговая нагрузка на два стропила (длина наклонного стропила 5,8м)2*160*5,8/2=928,0 2*200*5,8/2=1160,0
Итого:1683,8 2142,4
Сбор нагрузки на фундамент третьего типа (1 п.м.)
Постоянная нагрузка:
1) От веса стены высотой 9.6 м
1035,3*9,6=9938,9 1138,8*9,6= 10932,5

Теперь можно сказать, что сбор нагрузок на фундамент выполнен. Можно приступать к выполнению расчета фундамента на прочность, определять глубину заложения и расчетные геометрические размеры.

Пример сбора нагрузок на фундамент довольно простой, но он показывает основную схему действия. В случае возникновения дополнительных вопросов, мы на них с удовольствием ответим в комментариях. Тем, кому нужен файл с таблицей расчетов – можете скачать документ: Сбор нагрузок на фундамент.

© Статья является собственностью recenz.com.ua. Использование материала разрешается только с установлением активной обратной ссылки



Добавить комментарий

recenz.com.ua

Расчет нагрузки на фундамент: пример сбора нагрузок от надземной части

Расчет нагрузки на фундамент состоит из суммирования веса всех конструкций,находящихся выше уровня фундамента

Перед тем как начать строительство фундамента,рекомендуется собрать все нагрузки на фундамент.

Содержание:

Для чего нужен расчет нагрузки на фундамент?Он нужен для дальнейшего расчета конструкции фундамента,его сечения и армирования. Чтобы не получилось так,что ваш фундамент оказался не способным выдержать вес всего того,что будет на нем в дальнейшем стоять.

Если вы конструктивно примете небольшое сечение фундамента,то большую нагрузку от верхней части дома придется выдерживать не бетону,а его арматуре.Ладно,если она заложена с запасом. А если вы решили сэкономить и на арматуре?! Тогда вас ждут большие проблемы.

Лучше рассчитать нагрузку,сделать расчет фундамента и принять его сечение и армирование с запасом. Тогда никакие трещины ни в фундаменте и ,соответственно,в стенах дома,вам не страшны.

Как рассчитать нагрузку на фундамент

Слово «собрать» все нагрузки как раз  подсказывает,что надо суммировать по весу все,что будет сверху фундамента:

  1. вес всех конструкций надземной части: цоколь, стены,крыша, перекрытие, пол,окна,двери
  2. масса всего,что будет находиться на перекрытии: оборудования,мебель, люди,собаки.Считать с запасом,а то вдруг мебель начнете коллекционировать..
  3. вес снега на крыше зимой в самый неблагоприятный месяц.То есть максимальная снеговая нагрузка

Есть два способа сбора нагрузок:

  1. точный
  2. укрупненный

Точный расчет возможен тогда,когда у вас есть проект.По разработанным чертежам железобетонных конструкций,кирпичной кладки и чертежам деревянных конструкций крыши с раскладкой кровельного материала можно сделать точный расчет.

Если у вас нет проекта,то тогда расчет нагрузок можно посчитать только укрупнено.То есть, подобрать вес конструкций приблизительно по тем нормативам,которые существуют в нормативах и учебниках по строительству.

Пример сбора нагрузок на фундамент

Какова нагрузка на фундамент у одноэтажного дома с мансардой

Допустим,на этапе расчета фундамента, у вас есть только планировка дома, эскизы фасадов и разрез.Эти исходные данные, в любом случае, у вас уже должны быть оформлены,хотя бы для архитектурного бюро,в котором вы получали разрешение на строительство.

Многие частные застройщики, в виду отсутствия денежных средств на оплату услуг профессиональных дизайнеров и проектировщиков, стараются нанимать квалифицированных подрядчиков, которые специализируются на каком-то виде строительных работ: делают только фундаменты или кладут только кирпичную кладку стен и т.д. В принципе,это выход из положения. Но,все же практические знания и умения подрядчиков нужно проверять,так как и они могут ошибаться  из-за отсутствия проекта и  индивидуальных условий строительства для каждого конкретного случая.

Итак,поскольку  вы уже чертили или делали эскизы дома, то у вас в голове уже есть конструктивные мысли из чего  будут сложены стены дома,какое будет перекрытие и какая кровля. Следовательно,можно уже собирать нагрузки на фундамент по укрупненным показателям.

Такой методикой можно рассчитать нагрузку на фундамент не только для дома,но и для бревенчатой бани.Естественно нагрузки от кирпичного дома и бревенчатой бани будут на порядок отличаться друг от друга.Соответственно,от того какая нагрузка от надземной части,такой и тип фундамента следует выбирать.Но,об этом в следующей статье.

Итак,рассмотрим сбор нагрузок на фундамент на конкретном примере строительства дома:

    • одноэтажный с жилой мансардой
    • размерами в плане 10х10 м
    • высота этажа 2,5м
    • стены наружные из газоблока  толщиной 300мм с облицовкой пустотелым кирпичом толщиной 120мм
    • одна стена внутренняя несущая  толщиной 380 мм
    • перекрытие  цокольное из пустотелых железобетонных плит
    • перекрытие чердачное из пустотелых железобетонных плит
    • крыша стропильная с покрытием из профнастила
    • регион-Предуралье (IV зона)

Сначала нужно посчитать площадь всех вышеперечисленных конструкций надземной части дома:

    • площадь перекрытия 10*10=100 м2
    • площадь стен без учета оконных и дверных проемов: 1 этаж= 10*4*2,5=100 м2. Мансардный этаж=10*4*1+2,5*5*2=65м2 Итого площадь стен 165м2
    • площадь стропильной кровли  10*10*1,3=130м2

В данной таблице приведен вес одного квадратного метра конструкций зданий и сооружений:

По таблице можно суммировать вес всех конструкций дома

Теперь считаем вес всех конструкций дома,воспользовавшись усредненными показателями из таблицы:

  • вес стен из газоблока 165 м2*0,3*600=29700кг (где: 100м2-площадь стен, 0,3м-толщина стен, 600кг/м3- объемный вес газоблока)
  • вес облицовки стен из пустотелого кирпича 165*0,12*1400=27720 кг
  • вес внутренней кирпичной стены из полнотелого кирпича толщиной 380мм равен: 10м*0,38м*2,5м*1800кг/м3=17100 кг
  • вес железобетонного цокольного перекрытия 100*500=50000 кг,где 100-площадь в м2, 500-усредненный вес ж/б перекрытия
  • вес чердачного перекрытия -то же самое=50000 кг
  • вес кровли из профнастила 130*30=3900 кг
  • вес конструкций утепления мансарды 130*50=6500 кг

Итого: вес конструкций дома составил 184,92 тонн.

И в заключении, к массе конструкций дома добавим так называемые временные нагрузки:

    • снеговая нагрузка-130 м2*150 кг/м2=19500 кг
    • нагрузка от веса 10 человек -10*80=800 кг
    • нагрузка от мебели-100 *60=6000 кг

    Итоговая цифра от сбора всех весовых начислений получится равной 211,22 тонн.

Полученная цифра расчета нагрузок на фундамент  позволит вам  выполнить расчет любого типа фундамента под ваш дом.





banjstroi.ru

План фундаментной плиты, сбор нагрузок на плиту

Одной из причин такого наплевательского отношения к компьютерам, существующим теориям и методикам расчета, программному обеспечению и прочим достижениям современной науки и техники являются небольшие размеры дома, ведь мы все-таки не завод собрались строить. А потому некоторый запас по прочности, получаемый при упрощенном расчете, и соответственно перерасход материалов могут обойтись дешевле, чем заказ расчета у специалистов.

Пример расчета монолитной фундаментной плиты

Далее будет рассматриваться расчет сплошного фундамента для некоего условного дома размерами 8.8х13.2 м, у которого также есть внутренние стены. Таким образом требуется рассчитать не просто некоторую плиту, опертую по контуру, а некую статически неопределимую конструкцию с дополнительными опорами посредине. При этом план первого этажа выглядит так:

Рисунок 345.1. Примерный план 1 этажа для расчета фундаментной плиты.

Несколько необходимых пояснений:

План 2 этажа не приводится, предполагается, что он приблизительно такой же как и план 1 этажа. Отметка верха фундаментной плиты -0.400 м. Отметка пола 1 этажа +0.100 м. Таким образом подземная часть стен (или часть фундамента под стены) составляет 0.5 м (конструктивные аспекты устройства фундамента под стены в данной статье не рассматриваются). Пол 1 этажа – доски по лагам, перекрытие 1 и 2 этажа – металлические балки (см. рис. 345.1.б). Поэтому при расчете монолитной плиты используется приведенный план 1 этажа (рис. 345.1.в) на котором показаны нагрузки от стен на фундамент с учетом перераспределения нагрузок, при условии, что под дверными проемами фундамент под стены также делается. В итоге под оконными проемами с учетом того, что расстояние от низа проема до верха фундаментной плиты составляет 0.8 (от пола до подоконника) + 0.5 = 1.3 м, нагрузку от стен можно принимать равномерно распределенной по всей длине стены.

Все стены дома планируются из газобетона D600, толщина всех стен составляет 40 см. Над перекрытием 2 этажа планируется двухскатная кровля из профнастила по деревянным стропилам. Предполагаемое место строительства – живописное село под Киевом. Бурение скважин и прочие мероприятия, связанные с геологоразведкой, не планируются. Ожидаемый уровень грунтовых вод в весеннее время -0.500 м, определен опять таки не бурением скважин, а по рассказам жителей села, у которых весной затапливает подвалы.

Так как геологов в селе никогда не видели, тем не менее даже глинобитные хаты, простоявшие лет 100, в селе имеются, то даже если основанием дома будет самая пористая глина, расчетное сопротивление грунта составит Ro = 1 кг/см2 (согласно таблицы 3, приложения 3 к СНиП 2.02.01-83* “Основания и сооружения”).

Конечно, можно воспользоваться формулами, приведенными в том же СНиП, и вычислить расчетное сопротивление грунта более точно, но с учетом того, что основание определено нами на глаз (как минимальное из возможных), не будем слишком углубляться в теорию оснований и сооружений, а перейдем к расчету плиты. Даже если действительное сопротивление грунта будет в 2 или даже в 3 раза больше, ничего страшного в этом нет, только дом будет стоять еще дольше.

Сбор нагрузок на фундамент

1.1 При ориентировочной толщине плиты 30 см плоская равномерно распределенная нагрузка на грунт от веса плиты составит:

qфунд.плиты = 2500х1.2х0.3 = 900 кг/м2 (0.09 кг/см2)

где 2500 – объемный вес железобетона, принимаемый для расчета при проценте армирования до 1% (вряд ли у нашей плиты процент армирования будет больше)

1.2 – коэффициент надежности по нагрузке

1.2. Нагрузку от пола 1 этажа (доски по лагам, выставленным на каменные столбики) можно считать условно равномерно распределенной, так как столбиков будет много, к тому же в теле фундамента плиты нагрузка от столбиков будет дополнительно перераспределяться. Таким образом расчетная нагрузка от пола 1 этажа составит:

qпол1эт. = 500х1.2 = 600 кг/м2 (0.06 кг/см2)

где 500 – нагрузка на пол и собственный вес пола

Общая равномерно распределенная нагрузка составит:

qф = 900 + 600 = 1500 кг/м2

Все остальные нагрузки будут рассматриваться как линейные равномерно распределенные, так как будут передаваться через стены на фундаментную плиту. А при рассмотрении метра ширины или длины плиты нагрузки, передаваемые стенами, могут рассматриваться, как сосредоточенные.

2.1. Нагрузка от подземной части стен (бетон) на расчетный метр ширины или длины плиты составит:

Qфунд.части стен = 2500х1.2х0.5х0.5 = 750 кг

2.2. Нагрузка от стен из газобетонных блоков марки D600 при общей высоте стен 6 м составит:

Qстен = 600х1.3х6х0.4 = 1872 кг

В данном случае коэффициент надежности по нагрузке (γ =1.3) дополнительно учитывает отделку стен внутри и снаружи здания.

2.3.1. Нагрузка от перекрытий на наружные стены составит:

Qнар.стен = 600х1.2х3 + 300х1.2х3 = 3240 кг

где 600 = 400 + 200 – нагрузка на перекрытие 1 этажа (200 – возможный вес конструкции перекрытия)

300 = 150 + 150 – нагрузка на перекрытие 2 этажа (чердачное перекрытие)

2.3.2. Нагрузка от перекрытий на внутреннюю стену составит:

Qвн.стены = (600 + 300)1.2х6 = 6480 кг

Снеговая нагрузка для Киева – 160 кг/м2. Вес кровли и стропильной системы – около 20 кг/м2. При этом распределение снеговой нагрузки и веса стропильной системы будет зависеть от конструктивного решения стропильной системы. В данной статье эти вопросы не рассматриваются, более подробно с принципами расчета стропильных систем можно ознакомиться здесь. При устройстве стропильной системы с подкосами большая часть этой нагузки будет передаваться внутренней стене (если таковая имеется), на которую опирается лежень и подкосы. Однако в нашем случае (см. рис. 345.1.в) в большом помещении такой внутренней стены нет, а стена в правой части здания имеет достаточно широкий дверной проем. В итоге нагрузка на стены, как наружные так и внутренние, в правой и левой частях дома будет разной. Распределение нагрузок на стены мы сделаем на основании следующего примера. Конечно с точки зрения расчетов было бы проще планировать дом с симметричными правой и левой частью, однако с точки зрения бытовых удобств план дома может быть еще более сложным, чем показано на рис. 345.1.

3.1.1. Для всего здания нагрузка от кровли на наружные стены (на рис.345.1.в) показаны более светлым цветом) составит:

Qкровли на нар.стены = (160 + 20)х1.2х4.5х0.25 = 243 кг

где 4.5 – длина горизонтальной проекции стропил, м.

0.25 – коэффициент, учитывающий перераспределение нагрузки при стропильной системе с подкосами.

3.1.2. Для левой части здания нагрузка от кровли на наружную и внутреннюю стены (на рис.345.1.в) показаны более темным цветом) составит:

Qлкровли на стены = (160 + 20)х1.2х4.5х0.75/2 = 364.5 кг

где 0.75 – коэффициент, учитывающий перераспределение нагрузки при стропильной системе с подкосами

2 – коэффициент, учитывающий распределение нагрузки на 2 стены

3.1.3. Для правой части здания нагрузка от кровли на внутреннюю стену (с большим дверным проемом) составит:

Qпкровли на вн.стену = (160 + 20)х1.2х4.5х0.75 = 729 кг

Теперь можно приступать к расчету фундаментной плиты, но сначала не мешает ознакомиться с основными положениями, принимаемыми при подобном расчете.

doctorlom.com

Расчет нагрузок на фундаменты зданий

Министерство
образования и науки Российской Федерации

Кубанский
государственный технологический
университет

Кафедра строительных
конструкций и гидротехнических сооружений

Методические
указания по курсовому

проектированию
по дисциплине «Основания и

фундаменты» и
дипломному проектированию
для студентов всех
форм обучения

специальностей:
270102 Промышленное и

гражданское
строительство, 270104 Гидротехническое

строительство,
270105 Городское строительство

и хозяйство»
направления 653500 Строительство

Краснодар

2011

Составитель:
канд. техн. наук, доц. С.И.Дизенко

УДК
624.15:624.042/07/

Расчет нагрузок
на фундаменты зданий:

методические указания по курсовому
проектированию по дисциплине «Основания
и фундаменты» и дипломному проектированию
для студентов всех форм обучения
специальностей: 270102 Промышленное и
гражданское строительство, 270104
Гидротехническое строительство, 270105
Городское строительство и хозяйство
направления 653500 Строительство/ Сост.:
С. И. Дизенко; Кубан. гос. технол. ун-т.
Каф. строительных конструкций и
гидротехнических сооружений. – Краснодар:
Изд. КубГТУ, 2011.-26с.

Представлены
все виды нагрузок на фундаменты зданий.
Изложена методика расчета нагрузок на
фундаменты; содержатся необходимые
справочные данные для подсчета необходимых
нагрузок.

Ил.
4. Табл. 12. Библиогр.: 2 назв.

Печатается
по решению методического совета

Кубанского
государственного технологического
университета

Рецензенты:
гл. инженер ООО «Проектный институт
«Вертикаль» А.И. Игнатенко;

зав.
кафедрой АГПЗиС КубГТУ, канд. техн.
наук, проф. В. Т. Иванченко;

канд.
техн. наук, доц. кафедры строительных
конструкций и гидротехнических
сооружений, В. А. Гуминский

©КубГТУ,
2011

Содержание

Нормативные
ссылки…………………………………..……………………4

Введение………………………………………………………………………4

1
Нагрузки, учитываемые при расчетах
оснований и фундаметов…..……..4

1.1Временные
нагрузки на перекрытия……………………………………..7

1.2Снеговые
нагрузки…………………………………………..…………..10

2
Сочетание нагрузок…………………………………………..……………..11

3
Учет степени ответственности зданий и
сооружений……..……………..12

4
Порядок сбора нагрузок на
фундамент…………………..………………..13

5
Определение момента по обрезу
фундамента……………..………………15

Список
литературы………………………………….…………………………17

Приложение
А (основное) Вспомогательный материал
для сбора

нагрузок
на фундамент……….……………………………………………….18

3 Нормативные ссылки

В методических
указаниях использованы следующие
нормативные документы:

ГОСТ Р
21.1101-2009.Основные требования к проектной
и рабочей документации

ГОСТ
2.106-96 ЕСКД. Общие требования к текстовым
документам

ГОСТ 2.301-68 ЕСКД.
Форматы

ГОСТ 2.302-68 ЕСКД.
Масштабы

ГОСТ 2.304-81 ЕСКД.
Шрифты чертежные

ГОСТ
2.307-68 ЕСКД. Нанесение размеров и предельных
отклонений

ГОСТ
7.9-95 Система стандартов по информации,
библиотечному и издательскому делу.
Реферат и аннотация. Общие требования

ГОСТ 8.417-2002 ГСИ.
Единицы величин

ГОСТ
21.204-93 СПДС. Условные графические
обозначения и изображения элементов

ГОСТ
21.501-93 СПДС. Правила выполнения
архитектурно-строительных чертежей

ОК
015-94 Общероссийский классификатор единиц
измерения.

studfiles.net
