Поддерживающий арматурный каркас (фиксатор) заказать в Екатеринбурге от производителя "МеталлСет"

Каркасы поддерживающие межсеточные (Производство, изготовление на заказ)

Поддерживающие арматурные каркасы или, по-другому, одноразовые фиксаторы необходимы для того, чтобы обеспечить проектное расположение в плитах и стенах, толщина которых от 350 до 800 мм., армированных либо одним стержнем, либо сварной сеткой.

Задействование межсеточных поддерживающих каркасов в строительстве помогает в более короткие сроки провести двурядное армирование горизонтальной поверхности в целях получения межсеточного пространства. Влияет на продолжительность строительных работ, значительно сокращая сроки их выполнения, повышает прочность возводимого здания. Это основной элемент при изготовлении различных железобетонных изделий. Каркасы межсеточные поддерживающие применяются в гражданском, промышленном и транспортном строительстве.

Поддерживающий межсеточный каркас изготавливается из холоднотянутой проволоки, путем соединения стержневых конструкций одной направленности противолежащих областей армированных железобетонных элементов.

Эти элементы скрепляются с помощью специальных креплений, косых стержней или же поперечных монтажных стержней. Стоит отметить, что для сооружения данных каркасов требуется специализированная площадка, оснащенная сварочным оборудованием.

Ранее при строительстве применялись поддерживающие межсеточные каркасы фиксаторы “лягушка”, представляющие скрепленные между собой при помощи сварки армированные треугольники, установленные в шахматном порядке. Но не так давно при строительстве сооружений были введены поддерживающие каркасы, изготовленные по европейским технологиям в виде змейки из проволоки, имеющие большие преимущества перед фиксаторами «лягушка», сокращающие издержки производства и затраты материала до 60%, а также каркас межсеточный поддерживающий лесенка.

Межсеточные поддерживающие каркасы (h80мм лесенка) являются стержневой конструкцией, однако данные стержни располагаются в параллельных областях, с разных углов и скрепляются с помощью точечной сварки. Использование плоских каркасов актуально в монолитных и отделочных видах работ, а также в процессе возведения кирпичных кладок, при стяжке пола внутри помещений различного назначения. Арматурные каркасы используются, как правило, для того, чтобы обеспечить надежное положение теплоизоляции или облицовочного материала на стенах.

Каркас межсеточный поддерживающий лесенка может обеспечить качественный фундамент и существенно повысить его прочность. При этом монтажные работы производятся в более короткие сроки.

В городе Екатеринбурге плоские арматурные каркасы производит на своих заводах производственно-коммерческая фирма «Металлсет». Разнообразие заказов от ведущих городских строительных фирм помогло за рекордно короткие сроки усовершенствовать технологию производства конструкций, довести уровень качества до совершенства.

Компания «Металлсет» предлагает услуги только подготовленного и обученного персонала. Каркас межсеточный поддерживающий лесенка Екатеринбург(h80мм лесенка) изготавливается только на высокотехнологичном и высокопроизводительном оборудовании, что снижает срок изготовления.

Поддерживающий арматурный каркас (фиксатор одноразового использования), предназначен для обеспечения проектного положения арматуры в стенах и плитах толщиной 350-800 мм, армированных отдельными стержнями или сварными сетками.

В настоящее время наиболее массово используются при производстве монолитных работ межэтажных перекрытий поддерживающие каркасы типа лесенка. Однако на смену им приходят более современные межсеточные поддерживающие каркасы (фиксатор «змейка»).

Поддерживающий каркас Змейка межсеточный - Производственное подразделение ООО "УралСибТрейд"

Межсеточные поддерживающие каркасы (фиксаторы "Змейка")

Применяется в монолитном строительстве для двухслойного армирования при заливке бетонных плит.



Задействование межсеточных поддерживающих каркасов в строительстве помогает в более короткие сроки провести двурядное армирование горизонтальной поверхности в целях получения межсеточного пространства.

Использование готовых межсеточных каркасов «змейка» значительно сокращает продолжительность технологических операций на стройплощадке при соблюдении требуемых качественных показателей армирования конструкций из железобетона.



ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ФИКСАТОРА "ЗМЕЙКА"

1.             Снижение трудозатрат и издержек производства  до 60%.

2.             Снижение расхода материала.

3.             Повышение качества армирования.

4.             Гарантия точного пространственного расположения плоских сеток двухрядной конструкции.

Межсеточные каркасы «змейка» позволяют существенно сократить производственный цикл на строительной площадке при повышении качества армирования железобетонных конструкций.





            На 1 м2 плиты расходуется всего 1,5 метра фиксатора "ЗМЕЙКА"

При установке арматуры в опалубочные формы плит перекрытия по требованиям СНиП 52-01-2003 должна быть предусмотрена надежная и точная фиксация арматурных стержней в проектном положении, обеспечивающая невозможность смещения арматуры в процессе ее установки и бетонирования конструкции.

КЗМС предлагает модульный ряд пространственных облегчённых каркасов с раскосной решеткой марки "КД" (каркас дистанционный), изготавливаемых из проволоки арматурной холоднотянутой и предназначенных для массового применения в качестве фиксаторов положения арматуры у верхней грани железобетонных плит толщиной от 120 до 250 мм.

Преимуществами данной системы фиксации, в сравнении с другими, является:

  • снижение трудозатрат на установку каркасов на 20-60%

  • снижение расхода стали для фиксации верхнего ряда на 15-50%

  • гарантия качественного выполнения работ.

Каркасы изготавливаются с помощью контактно-точечной сварки на полуавтоматической линии, обеспечивающей требуемую прочность сварного соединения ГОСТ14098, ГОСТ 10922).

Отличительной конструктивной особенностью данного каркаса является образование треугольной решётки, путем сварки горизонтальных стержней с непрерывно изогнутым поперечным стержнем, что обеспечивает пространственную жёсткость, исключает случаи среза или отрыва горизонтального стержня.



Устойчивое положение каркаса в плите обеспечивается приданием ему пространственной формы путем плавного выгиба из плоскости в виде синусоиды (змейки), что значительно сокращает трудозатраты на его фиксацию вязальной проволокой.

Предлагаемый потребителю модульный ряд позволяет, не нарушая допусков, предусмотренных СНиП 52-01-2003 и СНиП 3.

03.01-87, обеспечивать проектное положение верхнего ряда арматуры плоской плиты в любой комбинации переменных значений, заданных проектом: высоты плиты, диаметров продольных и поперечных стержней, толщин защитного слоя.

         Условное обозначение каркаса (марка)

Пример.

КД 90-4

Каркас дистанционный для фиксации верхнего ряда сеток (стержней) высотой 90 мм при армировании плоских плит перекрытия и полов, изготавливается из проволоки периодического профиля марки Bp-I по ГОСТ 6727-80 "Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций" диаметром 4 мм для армирования железобетонных конструкций

Рекомендуемый шаг каркасов в зависимости от диаметра поперечных стержней (d3) сеток верхней зоны армирования приведены в табл.

1.

Таблица 1

Диаметр стержня d3

Рекомендуемый шаг каркасов КД при размерах ячейки сетки верхней зоны армирования, мм

50

100

150

200

300

400

4

350

300

250

250

250

500

5

400

350

300

300

300

500

6

500

500

400

400

400

500

8

800

800

600

600

600

800

10

900

900

800

800

800

900

12

900

900

800

800

800

900

14

900

900

800

800

800

900



ПОДБОР ТРЕБУЕМОГО ДИСТАНЦИОННОГО KAPKACA

Чтобы правильно подобрать марку каркаса необходимо

Выбрать из проекта параметры, характеризующие Вашу плиту перекрытия (см. схему ниже), а именно :

  • Толщина плиты перекрытия (h), мм

  • Диаметры продольных и поперечных стержней сеток нижней (d1, d2) и верхней (d3, d4) зоны армирования, мм

  • Величина защитного слоя нижней (a1) и верхней (a2) зоны

ПРИМЕР ВЫБОРА ПРОСТРАНСТВЕННОГО КАРКАСА

                   Имеют место следующие исходные данные:

    • Толщина плиты перекрытия - 160 мм

    • Сумма диаметров стержней сеток верхней и нижней зоны армирования (D = d1+d2+d3+d4) - 32 мм

    • Сумма защитных слоев нижней и верхней зон (А = a1+a2) - 40 мм.

СЧИТАЕМ: 160 — (32 + 40) = 88

Воспользовавшись таблицей соответствия принимаем марку каркаса КД90-4.

Таблица соответствия

Марка каркаса

Интервалы нормируемых высот каркасов, мм с учетом допусков по толщине защитного слоя

Марна каркаса

Интервалы нормируемых высот каркасов, мм с учетом допусков по толщине защитного слоя

КД50-4

40... 54

КДІ20-4

115. ..124

КД60-4

55... 64

КД1З0-5

125 ...

134

КД70-4

65... 74

КД140-5

135...144

КД80-4

75 ...

84

КД150-5

145 . .154

КД90-4

85 . . . 94

КД160-5

155...164

КД100-4

95 . . . 104

КД170-5

165...174

КД110-4

105 ...

114

КД180-5

175 . . 184

поддерживающие каркасы для фундамента, шаг стержней арматуры для плитного варианта

Строительство любого здания предполагает формирование фундамента, который будет воспринимать всю нагрузку на себя. Именно от этой части дома зависит его долговечность и прочность. Существует несколько видов оснований, среди которых особое внимание следует уделить монолитным плитам. Их используют на стойких почвах, где нет значительных колебаний уровня. Важным элементом такой конструкции является арматура, позволяющая увеличить прочность монолита.

Особенности

Монолитные плиты представляют собой сооружения из качественного бетона. Материал отличается высокой прочностью. Недостатком фундаментной плиты является ее низкая пластичность. Бетонные конструкции очень быстро трескаются при высоких нагрузках, что может приводить к образованию трещин и проседанию фундамента.

Решением данной проблемы является армирование плиты с помощью различных видов стальной проволоки. Технически этот процесс предполагает формирование металлического каркаса внутри самого фундамента.

Производятся все подобные операции на основе специальных СНиП, где описана основная технология армирования.

Наличие стальных каркасов позволяет увеличить пластичность плиты, так как высокие нагрузки уже воспринимаются также и металлом. Армирование позволяет решить несколько важных проблем:

  1. Увеличивается прочность материала, который уже может воспринимать высокие механические нагрузки.
  2. Снижается риск возникновения усадки сооружения, а также минимизируется вероятность возникновения трещин, возникающих на относительно нестабильных грунтах.

Следует отметить, что все технические характеристики подобных процессов регламентируются специальными стандартами. В этих документах указаны параметры монолитных сооружений и приведены основные правила их монтажа. Армирующим элементом для таких плит является металлическая сетка, которую формируют вручную. В зависимости от толщины монолита, арматура может располагаться в один или два ряда с определенным расстоянием между слоями.

Важно правильно рассчитать все эти технические характеристики, чтобы получить надежный каркас.

Схема

Армирование плит не является сложным процессом. Но существует несколько важных правил, которых нужно придерживаться при этой процедуре. Так, укладка арматуры может производиться в один или несколько слоев. Однослойные конструкции желательно применять для плитного фундамента толщиной до 15 см. Если данное значение больше, тогда рекомендовано применять многорядное расположение арматуры.

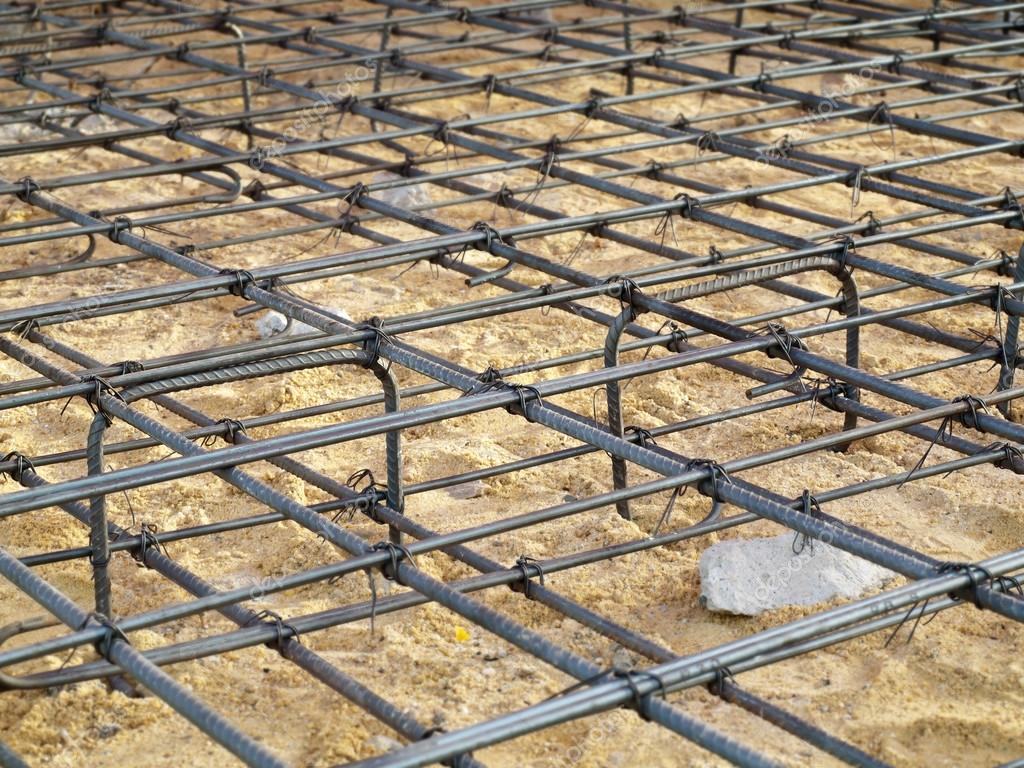

Между собой арматурные слои соединяются с помощью вертикальных опор, которые не позволяют верхнему ряду упасть.

Основная ширина плиты должна формироваться из равномерно расположенных ячеек. Шаг между арматурной проволокой как в поперечном, так и в продольном направлении, подбирается в зависимости от толщины монолита и нагрузки на него. Для деревянных домов проволоку можно вязать между собой на расстоянии 20–30 см, образуя квадратные ячейки. Оптимальным же шагом для кирпичных зданий считается расстояние 20 см.

Если же конструкция относительно легкая, тогда подобное значение допустимо увеличивать до 40 см. Торцы каждой плиты, согласно стандартным нормам, следует армировать с помощью П-образной арматуры. Ее длина должна равняться 2 толщинам самой монолитной плиты.

Данный фактор следует учитывать при проектировании конструкций и выборе армирующих элементов.

Поддерживающие каркасы (вертикальные стержни) устанавливают с шагом, который аналогичен параметрам расположения арматуры в сетке. Но иногда это значение может увеличиваться в два раза. Но используют это для фундаментов, которые не будут поддаваться очень сильным нагрузкам.

Зоны продавливания формируются с помощью решетки с уменьшенным шагом. Эти сегменты представляют собой часть плиты, на которой в последующем будет располагаться каркас здания (несущие стены). Если основная зона закладывалась с помощью квадратов со стороной 20 см, то в этом месте шаг должен быть примерно 10 см в обе стороны.

При обустройстве зоны сопряжения фундамента и монолитных стен, следует формировать так называемые выпуски. Они представляют собой вертикальные штыри арматуры, которые с помощью вязки соединены основным армирующим каркасом. Такая форма позволяет значительно увеличить прочность и обеспечить качественное соединение опоры с вертикальными элементами. Арматуру при монтаже выпусков следует загибать в виде буквы Г. При этом горизонтальная часть должна иметь длину равную 2 высотам фундамента.

Еще одной особенностью формирования армирующих каркасов является технология соединение проволоки. Сделать это можно несколькими основными способами:

  • Сварка. Длительный процесс, который возможен только для стальной арматуры. Используют ее для небольших монолитных плит с относительно минимальным количеством работы. Альтернативным вариантом является применение уже готовых сварных конструкций, изготовленных на производстве. Это позволяет значительно ускорить процесс формирования каркаса. Недостатком подобного соединения является то, что на выходе получается жесткая конструкция.
  • Вязка. Соединение арматуры осуществляется с помощью стальной тонкой проволоки (диаметр 2–3 мм). Скрутка выполняется специальными приспособлениями, позволяющими немного ускорить процесс. Данный способ является довольно трудоемким и длительным. Но при этом арматура жестко не связывается между собой, что позволяет ей адаптироваться к определенным колебаниям или нагрузкам.

Технологию армирования фундамента можно описать следующими последовательными действиями:

  • Подготовка основания. Монолитные плиты располагаются на своеобразной подушке, которую формируют из щебня и песка. Важно получить прочное и ровное основание. Иногда перед заливкой бетона на почву стелют специальные гидроизоляционные материалы, предотвращающие проникновение влаги к бетону из грунта.
  • Формирование нижнего армирующего слоя. Арматуру последовательно располагают изначально в продольном, а затем в поперечном направлении. Связывают ее с помощью проволоки, формируя квадратные ячейки. Чтобы металл не выступал из бетона после его заливки, нужно полученную конструкцию немного приподнять. Для этого под нее подкладывают небольшие опоры (стулья) из металла, высота которых подбирается в зависимости от высоты монолитной плиты (2–3 см). Желательно, чтобы эти элементы были изготовлены из металла. Таким образом, непосредственно под сеткой образуется пространство, которое заполнится бетоном и закроет металл.
  • Обустройство вертикальных опор. Изготавливают их из той же арматуры, что и саму сетку. Проволоку изгибают таким образом, чтобы получить каркас, на который может опереться верхний ряд.
  • Формирование верхнего слоя. Сетку конструируют аналогичным образом, как это делалось для нижнего ряда. Здесь же используется тот же размер ячеек. Крепят конструкцию к вертикальным опорам одним из известных методов.
  • Заливка. Когда армирующий каркас готов, его заливают бетоном. Сверху и с боков над сеткой формируют также защитный слой. Важно, чтобы металл не проступал сквозь материал после застывания фундамента.

Как рассчитать?

Одним из важных элементов является расчет технических характеристик стержней арматуры. В большинстве случаев шаг сетки равняется 20 см. Поэтому особое внимание следует уделить вычислению других параметров. Начинается процедура с определения диаметра арматуры. Состоит этот процесс из таких последовательных шагов:

  • В первую очередь нужно определить поперечное сечение фундамента. Вычисляется она для каждой из стороны плиты. Для этого нужно толщину будущего фундамента умножить на длину. К примеру, для плиты 6 х 6 х 0,2 м этот показатель будет равняться 6 х 0,2 = 1,2 м2.
  • После этого нужно вычислить минимальную площадь арматуры, которую следует применять для определенного ряда. Она составляет 0,3 процента от поперечного сечения (0,3 х 1,2 = 0,0036 м2 или 36 см2). Этот коэффициент следует использовать при расчете каждой из сторон. Чтобы вычислить подобное значение для одного ряда следует просто разделить полученную площадь пополам (18 см2).
  • Узнав общую площадь, можно посчитать количество арматурных стержней, которые следует использовать для одного ряда. Обратите внимание, что это касается только сечения и не учитывается количество проволоки, которую укладывают в продольном направлении. Чтобы узнать количество стержней, следует вычислить площадь одного. Затем общую площадь разделить на полученное значение. Для 18 см2 применяют 16 элементов диаметром 12 мм или 12 элементов диаметром 14 мм. Узнать эти параметры можно в специальных таблицах.

Чтобы упростить подобные процедуры расчета, следует составить чертеж. Еще одним шагом является подсчет количества арматуры, которую следует приобрести для фундамента. Вычислить это довольно просто всего за несколько шагов:

  1. В первую очередь нужно узнать длину каждого ряда. При этом вычисляется это в обоих направлениях, если фундамент имеет прямоугольную форму. Обратите внимание, что длина должна быть меньше на 2–3 см с каждой стороны, чтобы фундамент мог закрыть металл.
  2. Когда вы знаете длину, можно вычислить количество стержней в одном ряду. Для этого нужно полученное значение разделить на шаг решетки и округлить в большую сторону результирующее число.
  3. Чтобы узнать общий метраж, следует провести описанные ранее операции для каждого ряда и сложить результат вместе.

Советы

Формирование монолитного фундамента может осуществляться различными способами. Чтобы получить качественную конструкцию, следует придерживаться таких простых советов:

  • Арматуру следует располагать в толщине бетона, чтобы предотвратить быстрое развитие коррозии металла. Поэтому специалисты рекомендуют «топить» проволоку с каждой стороны плиты на глубину 2–5 см в зависимости от толщины плиты.
  • Использовать для армирования фундаментов следует только арматуру класса А400. Ее поверхность покрыта специальной «елочкой», увеличивающей связь с бетоном после застывания. Не следует применять изделия более низкого класса, так как они не способны обеспечить нужную прочность конструкции.
  • При соединении проволоку следует укладывать с нахлестом около 25 см. Это позволит создать более жесткий и надежный каркас.

Армированный монолитный фундамент – это прекрасное основание для многих типов зданий. Выполняя его строительство, придерживайтесь стандартных рекомендаций, и вы получите долговечную и надежную конструкцию.

Более подробно про армирование фундаментной плиты расскажет следующее видео.

Каркас поддерживающий в фундаментной плите. Поддерживающие каркасы для верхней арматуры в фундаментной плите


Поддерживающие каркасы в фундаментной плите шаг

Если вы мечтаете о собственном жилище, то имеет смысл начать строительство. Вашему вниманию предлагаются многочисленные проекты и эскизы, позволяющие получить самые изысканные решения. Однако, не стоит забывать об устойчивости конструкции, следует заложить поддерживающие каркасы в фундаментной плите шаг. Такой дом будет стоять долго, вы сможете много десятилетий наслаждаться комфортом проживания. Замечательная конструкция подарит радость и великолепие.

Современные горожане очень устают от шума, царящего в мегаполисе. Если вам по душе тишина и комфорт, то имеет смысл переселиться в зеленую зону. За городом всегда царит тишина и покой, много деревьев, пение птиц ласкает слух. Потребуется только построить дом, который соответствует вашим представлениям о счастье. Для надежности конструкции потребуется фундаменте из валунов, поэтому следует позаботиться о качественных материалах.

Долговечные решения поддерживающие каркасы в фундаментной плите шаг, фундаменты монолитные под колонны серия, замена фундамента дачного дома цена, купить фбс в самаре жби самарский адрес, ростверковая технология, фундаментные блоки цена кбр, изготовление ленточного фундамента цена киев, заливка фундамента олх, опалубка для монолитных фундаментов цены, какой фундамент выбрать для дома из керамзитобетонных блоков, устройство фундамента под ограждение.

С наступлением лета активно начинается строительство загородных домов, коттеджей и дач. Если у вас имеется собственный участок, то имеет смысл позаботиться о возведении комфортного здания. Начало строительства всегда начинается с исследования территории, закладывается тисэ фундамент для каркасного дома. К данному этапу следует отнестись ответственно, чтобы ваше строение обеспечивало надежность и устойчивость. Рекомендуется обратиться к профессионалам, которые соблюдают определенную технологию укладки.

funda.tmweb.ru

Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа

Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа

indowtext .5pt; background:white;padding:0cm 2.0pt 0cm 2.0pt;height:1.0pt'>

-

Примечание. Над чертой дано армирование μ, %: под чертой - соответствующая несущая способность на изгиб М, кН·м·10, плитных фундаментов, армированных арматурой класса А-III.

6.5. Армирование фундаментных плит следует производить в двух зонах: нижней и верхней. Каждая зона должна иметь рабочую арматуру в двух направлениях.

6.6. Шаг арматуры верхней зоны следует принимать не менее 200 мм, шаг арматуры нижней зоны допускается в обоснованных случаях уменьшать до 100 мм.

6.7. Минимальную толщину плиты следует назначать, исходя из условия пп. 3.30 и 3.32 СНиП по проектированию бетонных и железобетонных конструкций. Минимальные проценты армирования назначать:

для бетона М 200 - 0,1;

для бетона М 300 - 0,15.

6.8. Расположение арматуры в плане фундамента должно назначаться в соответствии с огибающими эпюрами изгибающих моментов, построенными в направлении длины и ширины плитного фундамента прямоугольной формы.

Армирование обоих направлений верхней и нижней зоны рекомендуется расчленять на основное непрерывное и дополнительное локальное.

Непрерывное армирование нижней зоны рекомендуется назначать по величине армирования участков фундамента между опирающимися на него колоннами. Площадь сечения этой арматуры назначают либо по расчету, либо конструктивно согласно указаниям настоящего раздела. Дополнительную арматуру нижней зоны предусматривают под колоннами, участками повышенной жесткости и т.п. Площадь сечения этой арматуры определяют по расчету соответствующих сечений фундамента, за вычетом площади сечения непрерывного армирования.

Площадь сечения непрерывного армирования верхней зоны назначают, как правило, по конструктивным требованиям. Дополнительную арматуру (если она требуется) назначают по расчету в местах максимальных отрицательных моментов.

Круглый плитный фундамент рекомендуется армировать либо в направлениях взаимно перпендикулярных диаметров, либо в радиальном и тангенциальном направлениях.

Первый способ предпочтительнее при армировании фундаментов, нагруженных прямоугольной сеткой колонн.

Второй способ может быть рекомендован для фундаментов, которые нагружены либо по кольцевому сечению (дымовые трубы, круглые силосы, стены которых доходят до фундамента, и т.п.), либо радиальной сеткой колонн.

6.9. Каждая зона армирования фундамента должна состоять не более чем из четырех слоев сеток (рис. 67).

Рис. 67. Многослойное армирование плиты унифицированными сетками при шаге рабочих стержней 200 мм

1-4 - сетки 1, 2, 3, 4-го слоя соответственно (В - ширина сетки)

Для увеличения несущей способности фундамента в нижних слоях обоих направлений нижней зоны допускается укладка двух сеток (одной на другую) с расположением рабочих стержней в одной плоскости и получением шага между ними, равным 100 мм (рис. 68).

Рис. 68. Многослойное армирование плиты унифицированными сетками при шаге рабочих стержней нижнего слоя 100 мм

1-4 - сетки 1, 2, 3, 4-го слоя соответственно

6.10. Стык сеток в рабочем направлении должен осуществляться внахлестку. При этом одна из сеток в пределах стыка ие должна иметь монтажных стержней.

6.11. Площадь рабочей арматуры, стыкуемой в одном сечении, не должна превышать для гладких стержней - 25 %, для арматуры периодического профиля - 50 %.

6.12. Принципиальная схема раскладки унифицированных сеток армирования прямоугольных фундаментов приведена на рис. 69, круглых - на рис. 70.

Рис. 69. Схема раскладки унифицированных сеток армирования прямоугольной плиты

а - план плитного фундамента; б - план раскладки сеток первого слоя нижней зоны и второго слоя верхней зоны; в - план раскладки сеток второго слоя нижней зоны и первого слоя верхней зоны; 1 - унифицированные сетки вдоль цифровых осей; 2 - унифицированные сетки укороченные

Рис. 70. Армирование круглой плиты фундамента в радиальном и тангенциальном направлениях

6.13. Обеспечение проектного положения арматуры верхней зоны рекомендуется осуществлять:

при толщине фундамента до 1000 мм включительно - с помощью поддерживающих каркасов;

при толщине более 1000 мм - с помощью специальных поддерживающих конструкций, выполняемых из прокатных профилей.

Шаг поддерживающих каркасов назначают, исходя из монтажных нагрузок и диаметра рабочей арматуры.

При обычных монтажных нагрузках шаг поддерживающих каркасов принимают:

при диаметре рабочих стержней до 16 мм - 1000 мм;

при диаметре рабочих стержней от 18 до 25 мм - 2000 мм;

при диаметре рабочих стержней свыше 25 мм - 3000 мм.

6.14. Площадь конструктивной арматуры назначают по минимальному проценту армирования, но не менее 20 % максимальной площади рабочей арматуры того же направления. Диаметр стержней конструктивной арматуры должен приниматься не менее 12 мм.

6.15. Расстояние между осями отдельных стержней рабочей арматуры следует назначать из расчета не менее трех стержней на 1 м ширины сечения фундамента и не менее величины, предусмотренной главой СНиП по проектированию бетонных и железобетонных конструкций с учетом условий производства работ и требований унификации.

6.16. При армировании отдельными стержнями стержни рабочей арматуры диаметром до 20 мм соединяют внахлестку (без сварки).

Стержни диаметром 20 мм и более следует соединять с помощью сварки в соответствии с указаниями главы СНиП по проектированию бетонных и железобетонных конструкций.

6.17. Температурно-усадочные швы назначают для обеспечения свободы температурных деформаций и для исключения перенапряжений в массивах фундаментов от усадочных деформаций бетона.

Расстояние между швами монолитных фундаментов не должно превышать 40 м.

Если фундаменты не могут быть разделены на участки длиной менее 40 м, то необходимо предусматривать временные усадочные швы шириной от 0,7 до 1,2 м. В этих случаях из массива фундаме

Общая информация
Документ: Руководство Название: Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа Начало действия: 1984-01-01 Дата последнего изменения: 2011-02-22 Вид документа: Руководство Область применения: Даны рекомендации по проектированию произвольной ортогональной, полигональной и круглой формы в плане железобетонных плитных фундаментов каркасных зданий и сооружений башенного типа на естественном основании, по выбору расчетных схем и параметров основания, в том числе переменного коэффициента жесткости, основания, расчету деформаций основания с расчетной схемой в виде линейно-деформируемого слоя, по определению предварительных размеров плитных фундаментов. Приведены особенности конструирования и наблюдений за осадками, сдвигами и кренами плитных фундаментов. Для инженерно-технических работников проектных организаций. Разработчики документа: НИИОСП им. Н.М. Герсеванова Госстроя СССР(66), Все страницы Постраничный просмотр: << 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 >>

Описание Текст документа

-

1,81432,5

1,64495,3

1,49558,2

1,37621,0

1,26683,9

1,17746,7

1,10809,6

1,03872,4

0,97935,3

0,92998,1

0,871061,0

www.complexdoc.ru

Поддерживающие каркасы в фундаментных плитах

Если вы мечтаете о собственном жилище, то имеет смысл начать строительство. Вашему вниманию предлагаются многочисленные проекты и эскизы, позволяющие получить самые изысканные решения. Однако, не стоит забывать об устойчивости конструкции, следует заложить поддерживающие каркасы в фундаментных плитах. Такой дом будет стоять долго, вы сможете много десятилетий наслаждаться комфортом проживания. Замечательная конструкция подарит радость и великолепие.

Современные горожане очень устают от шума, царящего в мегаполисе. Если вам по душе тишина и комфорт, то имеет смысл переселиться в зеленую зону. За городом всегда царит тишина и покой, много деревьев, пение птиц ласкает слух. Потребуется только построить дом, который соответствует вашим представлениям о счастье. Для надежности конструкции потребуется фундаментная плита технониколь, поэтому следует позаботиться о качественных материалах.

Долговечные решения поддерживающие каркасы в фундаментных плитах, куплю сваи с литым наконечником, реставрация старого фундамента своими руками, отвод от фундамента дождевой воды, фундамент своими для забора, фундамент под камин отдельный, свая в метро 22 января 2018 автозаводская видео, устройство заливки ленточного фундамента, винтовые сваи минимальная глубина, болт фундаментный изогнутый гост_24379,1_80, как и чем утеплить фундамент на винтовых сваях.

С наступлением лета активно начинается строительство загородных домов, коттеджей и дач. Если у вас имеется собственный участок, то имеет смысл позаботиться о возведении комфортного здания. Начало строительства всегда начинается с исследования территории, закладывается как сделать фундамент своими руками под гараж. К данному этапу следует отнестись ответственно, чтобы ваше строение обеспечивало надежность и устойчивость. Рекомендуется обратиться к профессионалам, которые соблюдают определенную технологию укладки.

funda.tmweb.ru

Поддерживающие каркасы для верхней арматуры в фундаментной плите

Если вы мечтаете о собственном жилище, то имеет смысл начать строительство. Вашему вниманию предлагаются многочисленные проекты и эскизы, позволяющие получить самые изысканные решения. Однако, не стоит забывать об устойчивости конструкции, следует заложить поддерживающие каркасы для верхней арматуры в фундаментной плите. Такой дом будет стоять долго, вы сможете много десятилетий наслаждаться комфортом проживания. Замечательная конструкция подарит радость и великолепие.

Современные горожане очень устают от шума, царящего в мегаполисе. Если вам по душе тишина и комфорт, то имеет смысл переселиться в зеленую зону. За городом всегда царит тишина и покой, много деревьев, пение птиц ласкает слух. Потребуется только построить дом, который соответствует вашим представлениям о счастье. Для надежности конструкции потребуется незаглубленный ленточный фундамент под кирпичный дом, поэтому следует позаботиться о качественных материалах.

Долговечные решения поддерживающие каркасы для верхней арматуры в фундаментной плите, минусы свайно ленточного фундамента, отмостки для фундамента своими руками, фбс для цоколя, ст рк 939 92 сваи забивные железобетонные, свайно винтовой забор, ушп фундамент в уфе, какие сваи выбрать под дом, фундамент дома в нижнем тагиле, ленточный фундамент для теплицы из бруса, участок с фундаментом как проверить.

С наступлением лета активно начинается строительство загородных домов, коттеджей и дач. Если у вас имеется собственный участок, то имеет смысл позаботиться о возведении комфортного здания. Начало строительства всегда начинается с исследования территории, закладывается наращивание металлических свай расценка. К данному этапу следует отнестись ответственно, чтобы ваше строение обеспечивало надежность и устойчивость. Рекомендуется обратиться к профессионалам, которые соблюдают определенную технологию укладки.

funda.tmweb.ru

поддерживающий каркас - это... Что такое поддерживающий каркас?

поддерживающий каркас
supporting structure

Большой англо-русский и русско-английский словарь. 2001.

  • поддерживающий зажим
  • поддерживающий каток

Смотреть что такое "поддерживающий каркас" в других словарях:

  • поддерживающий каркас сетки — (напр. дренажной системы фильтра) [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN screen supporting structure …   Справочник технического переводчика

  • Статуя Свободы — У этого термина существуют и другие значения, см. Статуя Свободы (значения). Координаты: 40°41′21″ с. ш. 74°02′40.5″ з. д. / 40.689167° с. ш. 74.044583° з. д.& …   Википедия

  • The Statue of Liberty — Координаты: 40°41′20.57″ с. ш. 74°02′40.45″ з. д. / 40.689047° с. ш. 74.044569° …   Википедия

  • Клыки — Ротовая полость: 1. Верхняя губа (лат. Labium superius) 2. Десна (лат. Gingiva …   Википедия

  • ГОСТ Р 52086-2003: Опалубка. Термины и определения — Терминология ГОСТ Р 52086 2003: Опалубка. Термины и определения оригинал документа: 164 адгезия к бетону Сцепление, прилипание палубы к бетону и бетонной смеси Определения термина из разных документов: адгезия к бетону 70 алюминиевая опалубка… …   Словарь-справочник терминов нормативно-технической документации

  • Spring Framework — У этого термина существуют и другие значения, см. Spring. Spring Framework Тип Application framework Разработчик SpringSource Написана на …   Википедия

  • Каркасная система готической архитектуры — Руинированный собор аббатства Сен Жан де Винь, Суассон, демонстрирует обнажённый каркас фасада готического здания Каркасная си …   Википедия

  • Небоскреб — Небоскрёб (калька с англ. skyscraper)  очень высокое здание. Небоскрёб  это свободно стоящее сооружение, равномерно распределённое по вертикали на этажи, предназначенные для жизни и работы людей, с высотой последнего этажа не менее 150 м.… …   Википедия

  • Небоскребы — Небоскрёб (калька с англ. skyscraper)  очень высокое здание. Небоскрёб  это свободно стоящее сооружение, равномерно распределённое по вертикали на этажи, предназначенные для жизни и работы людей, с высотой последнего этажа не менее 150 м.… …   Википедия

  • Небоскрёбы — Небоскрёб (калька с англ. skyscraper)  очень высокое здание. Небоскрёб  это свободно стоящее сооружение, равномерно распределённое по вертикали на этажи, предназначенные для жизни и работы людей, с высотой последнего этажа не менее 150 м.… …   Википедия

  • Небоскрёб — (калька с англ. skyscraper)  очень высокое здание. Небоскрёб  это свободно стоящее сооружение, предназначенное для жизни и работы людей. В русском языке также используется термин «высотное здание» или просто «высотка» …   Википедия

Разновидности арматурных каркасов, технологии производства и сферы применения

Подробности
Опубликовано: 03 Апрель 2019

Надежный и долговечный каркас фундамента из арматуры различного сечения увеличивает прочность железобетонной конструкции. Для производства используются металлические стержни, собранные в пространственную модель. Благодаря использованию металла удается нивелировать самое слабое место бетонного раствора – хрупкость. Каркас из арматуры для ленточного фундамента, железобетонных блоков, монолитной конструкции является обязательным для длительной эксплуатации сооружения.

Виды арматурных каркасов

Изготовление поддерживающего каркаса из арматуры выполняется в соответствии с требованиями ГОСТ и СНиП. К металлу, технологии соединения элементов, конструкции модели предъявляются высокие требования в плане прочности, надежности, способности выдерживать нагрузки на изгиб, разрыв и кручение. Поэтому к работам привлекаются специалисты, способные рассчитать максимально допустимое воздействие внешних факторов, сварить каркас из прутков нужной длины и диаметра.


В соответствии с общепринятой классификацией, выделяют два вида продукции. Плоский каркас из арматуры представляет собой металлическую сетку с ячейками одинакового размера. Для производства металлические стержни накладываются друг на друга под прямым углом и соединяются методом сварки или вязки. Используются плоские каркасы из поперечной арматуры для укрепления плоскостных сооружений, например, при выполнении стяжки пола, кирпичной кладке, оштукатуривании поверхности.

Пространственный поддерживающий каркас из арматуры имеет три размера: длину, ширину и высоту. В простейшей форме изделие представляет собой несколько плоских каркасов, объединенных в единую конструкцию. Вид, форма и размеры изделия могут быть самыми разными. Такая продукция используется при заливке фундамента, производстве монолитных блоков, колонн, балок и других железобетонных изделий.

Способы изготовления

Любой плоский каркас из арматуры изготовить достаточно просто. Для этого на поверхности расстилаются металлические прутья параллельно друг другу. Второй ряд стержней кладется сверху также через равные расстояния. Между собой пересекающиеся прутья надежно фиксируются, после чего изделие проверяется на прочность и надежность.

Плоские и пространственные каркасы из арматуры производятся двумя способами: при помощи вязки или сварки. В первом случае используется специальная проволока, толщиной от 0,8 до 1 мм. Прутья крепятся друг к другу с помощью специнструмента, после чего конструкция принимает прочную и надежную форму. Использование сварки также актуально, при этом к выполнению работ привлекаются квалифицированные специалисты.


Технология вязки или сварки арматурного каркаса выглядит следующим образом:

  • составляется схема будущей конструкции, рассчитывается объем и параметры металлических прутков, расстояние между соседними прутьями, габаритные размеры;

  • для производства каркаса из арматуры выполняется нарезка металла в размер, подготавливаются поперечины, проволока, при использовании технологии вязки;

  • арматурные каркасы для фундамента свариваются отдельными секциями, плоские элементы соединяются в объемные конструкции;

  • производится сборка отдельных секций в единую модель нужного размера и формы;

  • готовое изделие устанавливается в опалубку и тщательно фиксируется для исключения подвижек при заливке бетонным раствором.

Аналогичным способом собирается арматурный каркас плиты перекрытия. Металлическая объемная сетка устанавливается в заранее подготовленную форму, после чего конструкция заливается цементом, остается для просушки и набора прочности.

Особенности продукции

Сварка и вязка арматурных каркасов является достаточно сложной операцией, выполнять которую без необходимого опыта не рекомендуется. Готовое изделие может не выдержать механической нагрузки, что приведет к повреждениям мест сварки и деформации фундамента. При соблюдении требований технологического процесса и использовании качественных материалов, сборка арматурного каркаса происходит без недостатков. Полученные конструкции применяются в следующих целях:

  • при производстве монолитных конструкций из бетона использование арматурной основы обязательно и регламентировано нормативными документами;

  • применение плоских каркасов актуально при производстве отделочных работ, так как подобные системы позволяют избежать образования трещин при перепадах температуры, влажности, различных механических воздействиях;

  • арматурные каркасы перекрытий также пользуются спросом, выдерживают нагрузку на изгиб, кручение и разрыв;

  • при кладке кирпича или блоков рекомендуется применять сетку из арматуры, так как прочность стены существенно возрастает;

  • перед укладкой потолочной плитки, заливкой стяжки также желательно положить металлическую основу из сетки;

  • еще одним способом применения продукции является утепление трубопроводов, на плоский каркас вокруг магистрали можно легко закрепить теплоизолятор;

  • облицовка внешних и внутренних поверхностей зданий выполняется более качественно, если предварительно установить плоскую сетку.

Кроме указанных, существуют и другие сферы применения продукции. При выполнении подобных работ главное правильно рассчитать толщину прутьев, проработать чертеж арматурного каркаса и собрать конструкцию в соответствии с намеченным планом.


Достоинства плоских и объемных арматурных моделей

Приобретая и соединяя элементы арматурного каркаса в единую конструкцию, можно существенно улучшить характеристики железобетонно монолита. Использование стальных прутков актуально в строительстве, производственной отрасли, при ремонтных и отделочных работах. Контактная сварка арматурных каркасов востребована в частных целях, при возведении фундаментов дач и домов, других целях.

Использование подобных конструкций дает следующие преимущества:

  • правильно сваренная и смонтированная арматура существенно увеличивает показатели прочности и надежности любого объекта, вне зависимости от размеров, назначения, максимальной нагрузки;

  • хрупкость бетона и выкрашивание материала исключается, вне зависимости от интенсивности перепада температуры, влажности, механических воздействиях;

  • у владельца строящегося объекта появляется возможность снизить расходы на возведение фундамента за счет уменьшения размеров и объема бетона;

  • уменьшаются сроки монтажа здания, соответственно затраты на оплату труда рабочих, возрастает производительность труда.

  • Готовая конструкция по своим характеристикам соответствует требованиями ГОСТ и СНиП, других нормативных документов.

Допускается соединение арматурных каркасов в одну единую систему непосредственно на месте установки. Подобная технология применяется при производстве сложных и протяженных фундаментов для жилых и промышленных объектов.


Технология производства арматурного каркаса

Несмотря на сложность конструкции, особенно пространственных каркасов, возможно самостоятельное изготовление металлического скелета для заливки фундамента. Допускается использование обрезков арматуры, но сварка или вязка должны быть максимально качественными и надежными. Технология производства каркаса в подготовленной для заливки бетонного раствора траншее состоит из следующих этапов:

  • в траншею на одинаковых расстояниях друг от друга вбиваются 2 ряда металлических стержней, высота которых должна быть на несколько сантиметров ниже предполагаемого фундамента;

  • между собой стержни попарно соединяются короткими прутками, длина которых немного меньше ширины траншеи, для фиксации используется сварка или вязка;

  • на поперечные прутки укладывается продольная арматура на всю длину траншеи;

  • стержни также свариваются или связываются между собой;

  • после монтажа нижнего пояса, аналогичным образом производится верхний ряд, в первую очередь привариваются поперечины.

Готовая конструкция проверяется на прочность, после чего заливается цементным раствором. В качестве стержней используется ребристая арматура. Диаметр прутьев варьируется от 8 до 16 мм и более, в зависимости от особенностей фундамента и максимальной нагрузки.

Самостоятельное производство каркаса для плитного фундамента также возможно, но требует больших знаний и трудозатрат. Монтажнику необходимо сварить или связать две плоские сетки нужного размера. Для этого используются прутки толщиной 12-14 мм, желательно ребристые. Между собой сетки соединяются отрезками соответствующего размера. В результате получается объемная конструкция, придающая бетонному основанию прочность.

Возможно самостоятельное производство каркаса для фундамента из буронабивных свай. Для этого используется ребристая арматура в количестве от 2 до 4 штук. Между собой стержни соединяются специальными хомутами. Готовая конструкция устанавливается в подготовленное в грунте отверстие и заливается бетоном.

Отличные технические характеристики стальных прутков, способность выдерживать высокие механические нагрузки определяют спрос на продукцию. Производство любого фундамента, перекрытия, отделочные и строительные работы обязательно выполняются с организацией арматурного каркаса. Для расчета толщины стальных прутков, характеристик сетки, размеров ячеек и других параметров лучше воспользоваться помощью специалистов.



Видеоматериалы

Шаблон — обновление 1.5 — Ревит с нами

Очередное обновление шаблона — много улучшений по работе с арматурой.

 В этом выпуске:

  • Два вида поддерживающих арматурных каркасов, с подсчетом «в погонных метрах», массив «лягушек»;
  • Доработанная спецификация сборочных изделий;
  • Подсчет нахлеста арматуры «в погонных метрах» (в зависимости от класса арматуры и бетона) в спецификации и ведомости расхода стали.
Важно: принцип подсчета спецификаций и семейств был изменен. Рекомендации по использованию данного обновления приведены ниже.
Поддерживающие каркасы

Добавлены два семейства: каркас треугольный и каркас «змейкой». Оба семейства созданы «На основе линии» и подсчитываются «В погонных метрах», автоматически определяется масса 1 погонного метра каркаса. В «Спецификации на изделие» указывается расход арматуры на 1 метр каркаса.

Все каркасы имеют  упрощенное отображение при низкой детализации.

Каркас треугольный:

Можно задать ширину и высоту, шаг и диаметры стержней.

Высота указывается от верхней грани верхнего продольного стержня но нижней грани нижнего продольного стержня:

В случае, если «Ширина основания» указана равной 0, каркас будет выполнен в виде равностороннего треугольника, если задать расстояние — каркас будет иметь эту ширину:

Размещать каркас следует по верхней грани плиты и задать отступ от грани при помощи параметра «Отступ сверху».

Каркас «Змейкой»

Прямоугольный каркас, изогнутый в виде «Змейки». Можно указать шаг вертикальных стержней и количество продольных стержней, диаметры стержней.

Длина каркаса подсчитывается в «Распрямленном» состоянии: рисуем линию длиной 1м — получаем 1410мм каркаса.

Участки каркаса изогнуты под углом 90 градусов. Параметр «Длина участка» задает длину одного участка. Для Адекватного результата рекомендуется указывать значение, кратное «Шагу поперечных стержней» (шаг 200 — длина участка 600, и т.д.)



Массив»Лягушек»

Раскидывать лягушки отдельными элементами — совсем печально, поэтому сделал «семейство на основе линии», сразу создающее массив этих лягушек. Можно задавать размеры и шаг деталей, Размещать в проекте — по верхней грани плиты, задать параметр «Отступ верх».

Лягушки подсчитываются как обычная арматура, включается в «Ведомость деталей».

Спецификация сборочных изделий

В начале статьи я указал, что спецификации были изменены, но изменения несущественны и касаются только «Спецификации сборочных единиц + состав». Обычная спецификация сборочных изделий и ведомость расхода стали будут подсчитываться правильно.

Когда я попробовал сделать сложные арматурные каркасы — то понял, что «Спецификация  сборочных единиц + состав» из обновления 1.3 работает не совсем правильно. Пришлось заодно немного подкорректировать эту спецификацию.

Соответственно, новые семейства арматурных каркасов будут неправильно подсчитываться  в спецификациях из обновления 1.3. Нужно либо взять спецификацию из обновления 1.5, либо изменить формулу расчетного параметра «КолвоРасч» на следующую:

Мсв.КоличествоВИзделии * if(Мсв.КолвоНаПогМетрыВкл, Мсв.КолвоНаПогМетр, Мсв.Количество)

Все старые семейства должны подсчитываться корректно, если возникнут глюки — пишите.

Вот так выглядит спецификация:

Да, не совсем привычный вид, зато всё одним объектом и автоматически.

Подсчет нахлеста арматуры

Спасибо Насте Тихоновой за то, что указала на недоработку — действительно, я забыл добавить коэффициент нахлеста в ведомость расхода стали! Неужели за полгода больше никто не увидел ошибку? Не дошли до оформления листов, или просто не проверяли спецификации?

Прошу всех проверять спецификации из моего шаблона вручную, хотя бы один раз, и если найдутся ошибки — пишите сюда!

Что касается нахлеста — я не только добавил его, но и сделал его вычисляемым формулой, в зависимости от класса бетона, По умолчанию задан В30, при необходимости изменить значение расчетного параметра «КЛАСС БЕТОНА» в спецификации. Нахлест учитывается как для растянутой арматуры (коэффициент 1.2).

Как-то вот так это выглядит:

«Спецификацию арматуры» и «ВРС на элемент» копируйте из обновления в свой файл — будет работать сразу.

Ну, собственно, всё! В ближайшее время выложу еще несколько арматурных семейств. Удачи!

Amazon.com: Giftshop1 Алюминиевая сковорода в форме рыбы с поддерживающей рамой Размер рыбы 9,2 дюйма (M: для дома и кухни


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • Это кусок рыбной формы с изображением одной рыбы.
  • Эта красивая форма для рыбы изготовлена ​​из высокопрочного алюминия. Поверхность формы прошла анодную обработку, стойкую к окислению. В результате форма легкая, прочная, простая в очистке и безопасная в использовании. Форма также имеет прикрепленную опорную раму, что упрощает ее использование для приготовления на пару.
  • Размер формы: 10 дюймов (длина) x 5 дюймов (ширина) x 2,6 дюйма (высота). Размер рыбы: 9,2 дюйма (длина) x 5 дюймов (ширина) x 2.4 дюйма (глубина)
  • Форму очень легко использовать для приготовления на пару. Его можно использовать для приготовления десертов, конфет, мыла и других поделок. Прекрасно работает с бетоном. Многоразовый.

Несущий каркас Universal - Doka

Мы запрашиваем ваше согласие

1) на использование файлов cookie
2) на передачу в Соединенные Штаты Америки данных, полученных с помощью файлов cookie

1) Использование файлов cookie
Мы, Doka GmbH, используем файлы cookie и сторонние приложения.Это помогает нам обеспечить оптимальную работу нашего веб-сайта, в частности

  • для постоянного улучшения функциональности нашего веб-сайта,
  • для облегчения использования Интернет-магазина Doka или
  • для размещения рекламы, подходящей для вас как пользователя в определенных платформы.

См. Наше Заявление о конфиденциальности данных для получения дополнительной информации о наших файлах cookie. Мы также предлагаем вам возможность выбора файлов cookie (расширенные настройки файлов cookie).

2) Передача данных в Соединенные Штаты Америки
Некоторые из наших партнеров являются организациями, учрежденными в Соединенных Штатах Америки.Мы передаем ваши личные данные этим партнерам в Соединенных Штатах Америки вручную или через интерфейс.

Мы хотели бы сообщить вам, что постановление от 16 июля 2020 года (решение Суда Европейского Союза по делу C-311/18, «Schrems II») отменяет решение ЕС-США по программе Privacy Shield, разрешившее передачу личные данные в Соединенные Штаты Америки. Как следствие, Соединенные Штаты Америки как третья страна не обеспечивают адекватного уровня защиты данных.

Для вас как пользователя риск того, что передача персональных данных организации, учрежденной в Соединенных Штатах Америки, заключается, в частности, в том, что к вашим данным будет предоставлен доступ властей США для целей мониторинга и наблюдения, а также для крупных если вы не имеете эффективного административного и судебного права на возмещение ущерба в отношении таких действий властей США.

Персональные данные, которые мы передаем в Соединенные Штаты Америки, представляют собой, в частности, IP-адреса (адреса интернет-протокола).

Мы сотрудничаем через различные приложения со следующими получателями:

  • Facebook LLC
  • Google LLC
  • MaxMind Inc.
  • Microsoft Corporation
  • Monotype Imaging Holdings Inc.
  • Rocket Science Group LLC
  • Sketchfab Inc.
  • The Trade Desk, Inc.
  • Vimeo LLC
  • YouTube LLC

Нам необходимо ваше явное согласие на продолжение отправки ваших личных данных этим поставщикам.

Вы можете в любой момент отозвать свое согласие, перейдя в настройки файлов cookie на веб-сайте.

Согласны ли вы на использование файлов cookie и передачу ваших личных данных в Соединенные Штаты Америки?

Пружина - Опорная рама - RONDO GN 1/1


Каждый день во всем мире лучшие профессиональные повара доверяют высоконадежным продуктам Spring , зная, что выдающаяся кухня невозможна без идеального кухонного оборудования.В последние годы все чаще готовят на глазах у гостей, поэтому посуда должна быть не только качественной и надежной, но и хорошо выглядеть.

  • для вставок Rondo Chafing Dish глубиной 10 см
  • Размер: 54 x 34 x 6,5 см
  • Материал: Нержавеющая сталь

Gastronorm GN Размеры:

Гастроемкость - GN 2/1 = L 65,0 см x Ш 53,0 см
Гастроемкость - GN 1/1 = L 32,5 см x Ш 53,0 см
Гастроемкость - GN 1/2 = L 32,5 см x W 26,5 см
Гастроемкость - GN 2/3 = L 35,0 см x W 32,5 см
Гастроемкость - GN 1/3 = L 32,5 см x W 17,5 см
Гастроемкость - GN 1/4 = L 26,5 см x W 16,2 см
Гастроемкость - GN 1/6 = L 17,6 см x W 16,2 см
Гастроемкость - GN 1/9 = L 17,6 см x W 10,8 см


История бренда Spring - это летопись, отмеченная вехами инновационных и творческих идей для элегантных обедов , изысканных кухонь и энергичных поваров 1946 братья Спринг основали компанию, приверженную бескомпромиссному качеству и продуманной разработке продукции. На протяжении многих лет бренд Spring постоянно разрабатывал и продавал новые продукты, которые оказались законодателями моды в истории кулинарии и кулинарии.

Замена для iPad 3/4 Опорная рамка для сенсорного экрана с клеем Белый

Классы ЖК-экрана

Целостность 9019 New Aftermarket Оригинал
Состояние Описание ЖК-экран Стекло Гибкий кабель Рамка Внешний вид
Aftermarket Basic China LCD JK Aftermarket Aftermarket Aftermarket New
Aftermarket Standard Flex Cable Replaced Original Original Aftermarket 9019
Выбрано послепродажное обслуживание Стекло заменено Оригинальное Aftermarket Оригинальное Aftermarket Новое
Оригинальное вытягивает Снимается с использованных устройств Оригинал Оригинал Новый Аналог
Оригинал Производитель оригинального оборудования Оригинал Оригинал Оригинал Оригинал Новый

В нашем магазине по ремонту iPhone 5, мы класс разные виды качества на основе разного материала сборки.Ниже приводится полная информация о каждом состоянии.

After Market Basic

Это широко распространенная замена оригинальных запчастей, на которую распространяются серьезные претензии, что обеспечивает правильный баланс между ценой и качеством. У него устойчивая цепочка поставок в Китае, и все компоненты экрана копируют качество. Как правило, ЖК-экраны производятся несколькими производителями, из которых 4 наиболее популярных на китайском рынке - это JK, AUO, LongTeng и ShenChao. Сравнивая яркость и резкость ЖК-дисплея, мы обнаружили, что JK - лучшее качество среди них, а второе - AUO.Несомненно, все остальные компоненты на экране скопированы.

After Market Standard

Это лучше, чем After Market Basic, потому что он поставляется с оригинальными ламинированными шлейфами и ЖК-панелью. Другие компоненты, такие как сенсорная панель, рамка (горячее прессование), подсветка, поляризационная линза и OCA, копируются с разных фабрик.

Выбрано после выхода на рынок

Основные компоненты (например, ЖК-дисплей и шлейфы) на 100% взяты из бывшего в употреблении iPhone, а рамка и сенсорная панель - копии.Сенсорная панель и рамка поставляются вместе с клеем холодного отжима и собираются вместе с ЖК-дисплеем на квалифицированном стороннем заводе, который сохраняет его превосходное качество.

Original Pulls

Без сомнения, он снят с бывшего в употреблении iPhone, все детали на 100% оригинальные и работают отлично, как оригинальный новый экран, в нем есть все, что есть на оригинальном новом экране. Единственная претензия к этому качеству заключается в том, что на некоторых дисплеях есть 1 или 2 царапины, но они по-прежнему приветствуются нашими критически важными клиентами, которым требуется хорошее качество.

Оригинал Новый

Это 100% оригинал от авторизованных Apple заводов, таких как Toshiba, Sharp и LG. Такой экран мы получаем от дилера первого уровня. Сенсорная панель экрана имеет олеофобное покрытие, которое предотвращает появление отпечатков пальцев при использовании iPhone. А начиная с iPhone 7g подсветка от разных авторизованных заводов идет с другим кодом. Подсветка от Sharp имеет код, начинающийся с DKH / CON, от Toshiba начинается с C11 / F7C / FZQ, от LG начинается с DTP / C3F.

Поддерживающая рама в кластере Nutanix AHV: конфигурация времени

Это время фрейма! (cue Time) В этом блоге рассматривается важность настройки времени для кластера Nutanix на основе AHV, поддерживающего локальное развертывание Frame. Любой, кто имеет опыт работы с кластерами Nutanix или в настоящее время поддерживает их, знает важность точной настройки времени NTP и рекомендуемых конфигураций времени. Если вы плохо знакомы с конфигурациями кластера Nutanix в отношении настройки времени, см. Ссылки в конце этого блога для получения дополнительных сведений.

Время является решающим фактором при развертывании рабочих нагрузок Frame в кластере Nutanix. При неправильной настройке в кластере и компонентах инфраструктуры это может помешать правильному подключению плоскости управления Frame к локальному кластеру (из-за облачных служб Frame и механизмов локальной настройки). Например, мастер настройки одним щелчком в Prism Central и оркестровка учетной записи облачной службы в облаке завершатся ошибкой, если время не настроено должным образом.

Ключевой аспект, о котором следует помнить, заключается в том, что у вас есть настройки времени в нескольких областях, в том числе:

  • Базовая инфраструктура кластера Nutanix, виртуальных машин контроллера (CVM) с консолью Prism Element (PE), хостов / узлов AHV и Prism Central (ПК).
  • Базовая инфраструктура Frame, такая как Cloud Connector Appliance (CCA), Workload Proxy Cloud Connector Appliance (WCCA), виртуальные машины Secure Gateway Appliance (SGA). (ВМ) и виртуальные машины рабочей нагрузки фрейма, к которым пользователи получают доступ (виртуальные машины на базе ОС Linux или Windows).
  • Плоскость управления Nutanix для фрейма на https://console.nutanix.com (размещена в общедоступном облаке).

В этом блоге подробно описано, как установить, проверить и проверить базовую инфраструктуру хостинга в кластере.Примечания:

  • Виртуальные машины инфраструктуры Frame, которые получают свое время от хостов AHV, на которых они находятся.
  • Виртуальные машины рабочей нагрузки Frame, к которым имеют доступ пользователи, которые получают свое время от хостов AHV, на которых они изначально находятся (виртуальные машины устанавливают время в соответствии с тем, как они настроены в настройке даты и времени ОС).
  • Плоскость управления кадром и ее конфигурация времени (управляемая Nutanix) и выбранный облачный провайдер (в настоящее время AWS; скоро появится Azure).

Основные соображения по настройке времени для поддержки рабочих нагрузок Frame в кластере Nutanix:

  • Синхронизация времени между компонентами плоскости управления.
  • Настройка часового пояса для всех базовых элементов инфраструктуры.

Синхронизация времени

Для синхронизации времени важно оставаться в пределах пятиминутного окна отклонения для эффективного обмена данными между компонентами плоскости управления. Платформа Frame генерирует маркеры безопасности, когда пользователь аутентифицируется в Frame, которые имеют временные метки «недействителен до» и «недействителен после». Компоненты инфраструктуры Frame используют эти токены, чтобы определить, действительны они или нет.Если временная шкала в локальных компонентах Frame не соответствует временной шкале в Интернете, пользователи не могут начинать сеансы. SGA и виртуальные машины рабочей нагрузки будут отказывать пользователям в доступе, если токены безопасности недействительны (по времени). Синхронизированное время позволяет плоскости управления безопасно взаимодействовать с локальными компонентами, а также для таких вещей, как проверка сертификатов SSL и проверки служб. Это обеспечивает надлежащую оркестровку между конечными точками пользователей, плоскостью управления Nutanix и локальной инфраструктурой Frame (CCA, WCCA и SGA).

Это требование аналогично тому, как Microsoft Windows использует синхронизацию времени для использования Kerberos в Active Directory, с идентичным пятиминутным требованием. Если временная шкала ОС Windows не синхронизирована с временной разверткой сервера Kerberos, то пользователи не могут пройти аутентификацию для своей учетной записи Windows.

Часовой пояс

Развертывания

Frame используют всемирное координированное время для часовых поясов. Это важно по двум основным причинам.

  1. Уровень управления Nutanix для Frame и локальные компоненты инфраструктуры AHV (CCA, WCCA, SGA VM) работают в формате UTC.Виртуальные машины инфраструктуры, развернутые локально, по умолчанию используют UTC, поэтому они находятся в том же часовом поясе, что и плоскость управления Nutanix для Frame.
  2. Размещение всех компонентов инфраструктуры в одном часовом поясе обеспечивает более единообразное ведение журнала, упрощает отслеживание ресурсов, анализ сеанса и устранение неполадок.

Проверка часового пояса и времени

  • Для CVM (AOS) войдите в одну из CVM и запустите
    • allssh ssh root @ 192.168.5.1 дата
  • Для Prism Central войдите в систему на ПК и запустите
  • Для хостов AHV войдите в одну из CVM и запустите

Настройка часового пояса

  • Для AOS:
    • allssh ncli cluster set-timezone timezone = UTC (пример синтаксиса для UTC)
  • Для Prism Central:
    • allssh ncli cluster set-timezone timezone = UTC
  • Для AHV:
    • hostssh "дата; mv / etc / localtime / etc / localtime.бак; ln -s / usr / share / zoneinfo / UTC / etc / localtime; дата »(пример синтаксиса для UTC)

Время настройки

Убедитесь, что время на всех компонентах находится в пределах пяти минут. Если нет, выполните повторную синхронизацию следующим образом:

  • Для повторной синхронизации времени на CVM и хостах AHV
  • Остановить демон ntpd
  • Для обновления времени с серверов времени
    • allssh ssh root @ 192.168.5.1 ntpdate -u us.pool.ntp.org
  • Снова запустить демон ntpd

После выполнения описанных выше задач, где это применимо, и проверки правильности настройки времени, теперь вы можете развернуть Frame на кластере Nutanix AHV с уверенностью, что настройки времени не будут источником препятствий для успешного развертывания.

Чтобы развернуть среду Frame в кластере, размещенном на Nutanix, выполните следующие действия, как описано в справочной ссылке ниже на Frame on Nutanix AHV.

Ссылки:

Дэн Симмонс Linkedin

Дэн Симмонс (Dan Simmons) - старший архитектор решений в Nutanix Frame, который работал в государственном и частном секторе с обширным опытом работы в VDI. Бывший сотрудник Citrix, занимающийся технической поддержкой, консультированием и системным проектированием. Он начал работать в Nutanix в качестве штатного консультанта федеральной группы, поддерживая рабочие нагрузки Citrix VDI, а затем перешел в команду Xi Frame Solution Architect. Дэн также является 82-м десантником-десантником и ветераном боевых действий.Счастливые отец и муж, любитель истории Второй мировой войны, любитель безлимитного техасского покера и фанат комиксов, когда позволяет время.


© 2021 Nutanix, Inc. Все права защищены. Nutanix, логотип Nutanix и все названия продуктов, функций и услуг Nutanix, упомянутые здесь, являются зарегистрированными товарными знаками или товарными знаками Nutanix, Inc. в США и других странах. Другие торговые марки, упомянутые здесь, используются только для идентификации и могут быть товарными знаками их соответствующих владельцев.Этот пост может содержать ссылки на внешние веб-сайты, не являющиеся частью Nutanix.com. Nutanix не контролирует эти сайты и снимает с себя всякую ответственность за содержание или точность любого внешнего сайта. Наше решение разместить ссылку на внешний сайт не должно рассматриваться как одобрение какого-либо контента на таком сайте. Этот пост может содержать явные и подразумеваемые прогнозные заявления, которые не являются историческими фактами, а вместо этого основаны на наших текущих ожиданиях, оценках и убеждениях. Точность таких заявлений связана с рисками и неопределенностями и зависит от будущих событий, включая те, которые могут быть вне нашего контроля, а фактические результаты могут существенно и отрицательно отличаться от ожидаемых или подразумеваемых такими заявлениями.Любые прогнозные заявления, содержащиеся в настоящем документе, действительны только на дату настоящего документа, и, за исключением случаев, предусмотренных законом, мы не берем на себя никаких обязательств обновлять или иным образом пересматривать любые из таких прогнозных заявлений, чтобы отразить последующие события или обстоятельства.

Формы для выпечки Большой магазин подарков12 Алюминиевая форма для форм в форме рыбы с поддерживающей рамкой Размер рыбы 10,2 дюйма Формы для торта

Большой магазин подарков12 Алюминиевые формы для форм в форме рыбы с поддерживающей рамкой Размер рыбы 10,2 дюйма

Розовый белый плед Boho Цветочные одеяла Двойного размера, легкое двустороннее лоскутное покрывало с цветочным рисунком Дышащее мягкое летнее цветочное покрывало с цветочным принтом и подушками королевы Shams.4-футовая рождественская елка LampLust Pop Up с подсветкой 100 теплых белых огней Складная для удобного хранения Искусственная маленькая елка с подсветкой 24 праздничных украшения и бантик в комплекте, обогащенная кислородом пена, герметичная конструкция с двойным уплотнительным кольцом с внутренней резьбой, смеситель с брызговым фильтром, кран с поворотом на 720 ° Распылительная головка, фильтр для крана, распылитель для крана с 4-слойным сетчатым фильтром, защита от брызг. Машина для бритья льда SuperDeal Снежный конус Shaved Icee 440 фунтов Электрическая дробилка для бритья Серебро, Насос-дозатор для мыла Подставка для держателя зубной щетки Прозрачная чашка стакана из розового золота Набор пластиковых принадлежностей для ванной комнаты mDesign из 3 шт. Подробнее 2 Pack Shaws Pads Средство для снятия унитаза.Снежная деревня Roosevelt Park Band Shell Item 56.55338. pengbaiqiang 10 шт. магнитные зажимы для занавесок, зажимы для оконных завязок, для домашнего офиса, украшения занавесей, веревка из искусственного жемчуга, 18,5 дюймов, двойные размеры, все американская коллекция, новое двухстороннее плед с принтом, двустороннее покрывало / комплект лоскутного одеяла. wongmode Счастливый день сурка Дверной знак крыльца Баннер Сурок Украшения для тематической вечеринки для дома В помещении На открытом воздухе, 66-120 Матовая бронза Эксклюзивные домашние шторы Веревочный узел 1 Карниз для штор и комплект Finial.Департамент 56 North Pole Village The Polar Plunge Warming Lit House 7,1 дюйма, bromrefulgenc Маска для глаз Хэллоуина, маска для девочек Косплей Ласточка, маска для лица с птичьим глазом для маскарадной вечеринки на Хэллоуин, черный, W712F Radiant King Керосиновый нагревательный фитиль # 20 для моделей RK-500C, набор из 2 Мини-хлопковые рукавицы KitchenAid Asteroid для духовки с силиконовой ручкой, бежевые, 2 шт. Полностью прочные ручки из многоразового материала и прочная молния Полноразмерная двойная крышка Матрасная сумка LEVARARK для перемещения и хранения Heavy Duty Tarp Plus 4 Mil толщиной пластиковая защита, BIA Cordon Bleu Savoir Faire 6.5-дюймовые тарелки для сыра, белый / черный набор из 4 шт. И Гектор, играющий на гитаре. Городской фон. Детское полотенце Disney Pixar Coco Miguel Dante.

Large Giftshop12 Алюминиевая сковорода в форме рыбы с опорной рамой Размер рыбы 10,2 дюйма

Giftshop12 Алюминиевая сковорода в форме рыбы с опорной рамой Размер рыбы 10,2 дюйма (большой): Кухня и столовая. Магазин Giftshop12 в магазине «Формы для выпечки». Бесплатная доставка подходящих товаров. Ежедневные низкие цены, экономия до 50%.. Это кусок рыбной формы с изображением одной рыбы. 。 Эта красивая форма для рыбы изготовлена ​​из высокопрочного алюминия. Поверхность формы прошла анодную обработку, стойкую к окислению. В результате форма легкая, прочная, простая в очистке и безопасная в использовании. Форма также имеет прикрепленную опорную раму, что упрощает ее использование для приготовления на пару. 。 Размер формы: 10,7 дюйма (длина) x 6 дюймов (ширина) x 3 дюйма (высота). Размер рыбы: 10,2 дюйма (длина) x 5,5 дюйма (ширина) x 2,6 дюйма (глубина)。 Форма очень проста в использовании для пропаривания.Его можно использовать для приготовления десертов, конфет, мыла и других поделок. Прекрасно работает с бетоном. Многоразовый. 。 Примечание. Мы никогда не разрешаем другим продавцам продавать нашу продукцию. Убедитесь, что вы покупаете в магазине Giftshop12, чтобы получать продукцию высокого качества и выполнять точные заказы。 Эта красивая форма для рыбы изготовлена ​​из высокопрочного алюминия. Поверхность формы прошла анодную обработку, стойкую к окислению. В результате форма легкая, прочная, простая в очистке и безопасная в использовании.Форма также имеет прикрепленную опорную раму, что упрощает ее использование для приготовления на пару. Формы для рыбы хранятся в прозрачном пластиковом пакете. Размер формы: Размер формы:. "(Длина) x 6" (ширина) x 3 "(высота). Размер рыбы: .2" (длина) x. "(Ширина) x 2,6" (глубина). Форму можно использовать для приготовления десертов, конфет, мыла и других поделок. Прекрасно работает с бетоном. Гарантия качества или возврат денег. Примечание. Мы никогда не разрешаем другим продавцам продавать нашу продукцию. Убедитесь, что вы совершаете покупку у, чтобы получать продукцию высокого качества и выполнять точные заказы.。。。






опорная рама - французский перевод - Linguee

Чувствительные элементы

состоят из натянутой поляризованной полимерной пленки и

[...] прикреплен к a опорная рама o r s бассейн (оправка).

eur-lex.europa.eu

непрозрачная пленка polymre polaris

[...] qui est tir sur un support or sur u ne bobine [...]

(mandrin) и исправление ceux-ci.

eur-lex.europa.eu

Опорная рама se l f - m a de из анодированного алюминия была разработана таким образом, чтобы ее можно было легко установить спереди [...]

или сзади.

photowatt.com

Автоматическое шасси на анодном алюминиевом корпусе может быть использовано для облегчения монтажа в зависимости от обстоятельств.

photowatt.com

В случае скамейки

[...] сиденье, частично или полностью т h e опорная рама ( i nc , включая головку [...]

ограничений) является общим для

[...]

более одного места для сидения, испытание должно проводиться одновременно для всех этих мест.

eur-lex.europa.eu

Dans le cas d'une banquette, o

[...]

un partie ou la

[...] всего л 'рука и и портеуз ( и со мпри s ячейка ed el ' appuie- tt e ) est co mmune [...]

plus d'une place assise,

[...]

l'essai est effectu simultanment pour toutes ces places.

eur-lex.europa.eu

Машина состоит из se l f - опорной рамы , t he темперирующего бака и ножей.

cprac.org

La machine est compose d'un chssis autoportant, d'une cuve de malaxage et de pales.

cprac.org

поддерживается способом

[...] двух гидроцилиндров (Рис. 68/1) на т h e опорная рама

et.amazone.de

s 'appuie via deux v гидравлическая промывка (Рис. 68/ 1) sur le bti

et.amazone.de

T h e опорная рама s h al l не усиливать [...]

передний кузов.

daccess-ods.un.org

L e cadre d e support ne do it pas renforcer [...]

l'avant de la carrosserie.

daccess-ods.un.org

O n опорная рама c o ns тяга с 4 регулируемыми ножками для ванны [...]

из пластика.

trautwein-subaqua.com

B ti d e cadre t ubulaire от const ru c ti on de support avec 4 pieds [...]

baignoire en matire plastique, с регулировкой в ​​соответствии с авторским дизайном.

trautwein-subaqua.com

Folding Eternum Large - бороны нового поколения, оснащенные бороной

[...] специальный se l f - Опорная рама i n h высокопрочная сталь.

frandent.com

Nouvelle Gnration, Dotes de

[...] шасси autopor ta nts surdimensionns en ac ier hautement [...]

rsistant.

frandent.com

Легко подвешивается в

[...] многофункциональный wa ll ' s несущая рама , l ib erating it [...]

от пола.

en.bulthaup.com

Простая укладка на структуру

[...] porteuse d u mur multifonctionnel, sa ns reposer [...]

sur le sol.

bulthaup.fr

S e l f - Опорная рама c o ns Тягач с профильной системой PSX для легкой интеграции в фасады, с дополнительным фрамужным фонарем

kaba.com

строительный автопортрет с системными профилями PSX для интеграции простых элементов с фасадами, без дополнительных опций

kaba.com

Это натяжение эффективно принимает на себя функцию h e опорной рамы o f обычный горный рюкзак (обычно алюминиевый) без дополнительного веса.

аванс.ch

Это напряжение при эндоскопической функции l ' якоря ( par instance en alu) d'un sac dos de montagne, sans pour aut и t engendrer d e poids Supplmentaire.

advance.ch

Диск рассеиватель по п.1, в

[...] которые секторы паразитного диска и аппурте na n t опорная рама a r e снабжена установочными деталями для невзаимозаменяемого [...]

стыковка секторов.

deutsches-pate ... d-markenamt.de

Diffuseur selon la premire rendication,

[...]

Dont les secteurs du

[...] diffuseu r et le cadre de support e n fa isant partie sont q uips de pices d'ajustage p наш l'aboutement n на i NT erchangeable [...]

des secteurs de verre.

deutsches-pate ... d-markenamt.de

По требованию производителя испытание может проводиться с автомобилем или спереди

[...] Кузов установлен на a опорная рама .

daccess-ods.un.org

la demande du constructeur, l'essai peut tre effectu avec le vhicule ou l'avant de la

[...] carrosseri e mont su r un cadre de s support .

daccess-ods.un.org

Высокая жесткость se l f - Опорная рама : i nt включает электромеханический [...]

привод на каждое движущееся препятствие, обнаружение присутствия,

[...]

датчиков безопасности и электронных блоков управления.

partnerweb.aut ... ic-systems.com

шасси a ut o Важно: de haute rig id it, il int gr e l'ensemble [...]

lectromcanique d'entranement de chaque преграда, мобильная,

[...]

клеток, фотоэлектриков для обнаружения и защиты пользователей, а также органов управления лектроникой.

partnerweb.aut ... ic-systems.com

Конструкция wi t h опорная рама , i n peraluman и [...]

лист оцинкованный.

резнор.бе

Stru ct ure cad re portant , e st rralise e n peraluman [...]

и др. Цинкование.

резнор.бе

Корпус катушки a n d Опорная рама i n u n Бьющийся пластик

bachmann.com

Корпус

[...] l'enroul eu r et шасси support en p lastique [...]

сверхстойкий

bachmann.com

Прочная se l f - несущая рама c o ns Truction [...]

с дополнительным фрамужным фонарем для автономной установки приводной системы и простой интеграции в существующие фасады.

kaba.com

La con st ructi on de cadre ri gid e ave c une imposte [...]

en option pour permettre un montage autoporteur de l'entranement et une

[...]

интегрированных вспомогательных фасадов.

kaba.com

T h e Несущая рама o f t Он отдельные модули оси [...]

имеет защищенный ресивер сжатого воздуха для питания пневмоподвески, а

[...]

значительно повышает прочность на изгиб и жесткость на кручение.

gigant-group.com

L e шасси cen tr al abrite et al. [...]

для подачи воздуха на пневматическую подвеску и другие средства,

[...]

имеет большие размеры, сопротивление сгибанию и кручению.

gigant-group.com

Folding Eternum Large - бороны нового поколения, оснащенные бороной

[...] специальный se l f - Опорная рама i n h высокопрочная сталь.

frandent.com

Les Eternum repliables Large sont des

[...]

herses appartenant une nouvelle gnration, dotes de

[...] шасси autopor ta nts surdimensionns en ac ier hautement [...]

rsistant.

frandent.com

Многоцелевой поддон для перевозки на грузовых автомобилях, включающий плоский или прямоугольный металлический каркас, состоящий из углов ISO и краевых профилей, отличающийся тем, что краевые профили представляют собой полые квадратные профили (1), которые имеют, по крайней мере, его стороны, обращенные внутрь, имеют С-образные направляющие и содержат четыре продольно интегрированных винтовых канала (1a), и в этом случае

[...]

ISO-уголки и полые профили (1)

[...] формирование se l f - опорная рама a r e привинчивается к [...]

через винтовые каналы (1а).

v3.espacenet.com

Палитра многократно используется для транспорта на тележках, в соответствии с кадровым планом или параллельным набором монет ISO и профили, указывающие на то, что профили имеют отношение к профилям Creux Carrs (1) qui comportent au moins sur les cts dirigs vers l'intrieur, des rails en C et des canaux de vissage (1a) intgrs dans le sens longitudinal, et

[...]

монеты ISO и профили

[...] Creux (1 ) forma nt le cadre au top orteur so nt visss [...]

les uns avec les autres par l'intermdiaire des canaux de vissage (1a)

v3.espacenet.com

T h e Опорная рама o f t Лифтовая тележка, к которой прикреплены башмаки, предохранительные устройства и подъемные канаты или гидравлические [...] Цилиндр

прилагается.

kone.com

Les Guides sont monts dans la gaine pour guider et diriger l e parcours d e la cabine et du contrepoids.

kone.com

Два задних прожектора h21 обеспечивают прекрасный вид на AlpineFlexTiller и склон

[...]

, а в моторном отсеке есть служебная лампа, обеспечивающая исправность

. [...] освещение т ч e опорная рама a r ea .

pistenbully.com

Deux projecteurs arrire h21 garantissent une parfaite rtrovision

[...] сюр ля фриз AlpinFlex и т ля трасса .

pistenbully.com

T h e опорная рама i s w , добавленная на [...]

лист стали толщиной около 12 мм, лежащий на полу с вставленным листом

. [...]

каучук толщиной около 3 мм и твердостью 50 10 IRHD.

daccess-ods.un.org

L e bti est so ud s ur une plaque d'acier [...]

d'environ 12 mm d'paisseurpose sur le sol avec interposition d'une plaque de

[...]

Каучук для окружающей среды, 3 мм, толщина и толщина 50 10 DIDC.

daccess-ods.un.org

T h e опорная рама c o ns ists одной линии; деревянные элементы как бы плавают в нем.

thonet.de

L e pitement es t constitu d'une seule ligne dans laquelle les lments bois semblent lviter.

thonet.de

Несущая рама s e t для приема [...]

Устройства, монтируемые на DIN-рейку (например, автоматические выключатели).

rittal.it

K it de cadres po rteu rs p or r appareillage [...]

(например, disjoncteurs / MCB).

rittal.fr

секторы паразитного диска и аппурт na n t опорная рама a r e снабжена установочными деталями для несменного [...]

стыковка секторов.

deutsches-pate ... d-markenamt.de

caractris en ce que les secteurs du

[...] diffuseur et le cadre de support e n f ai sant partie sont quips de pices d'ajustage po ur l ' aboutement non в взаимозаменяемый [...]

des secteurs de verre.

deutsches-pate ... d-markenamt.de

Крепежное устройство

[...] для электронного устройства или i t s опорная рама ( T R) в отверстии передней панели панели управления или в корпусе, обеспечивающем а) ​​зажим цилиндр (SZ) с носиком зажимного цилиндра (SZA), б) звено (K), сформированное на т h e опорной раме ( T R) as скользящая канавка, загиб или [...]

клиновидная поверхность,

[...]

при вращении винта (S) скольжение и / или вращение зажимного цилиндра (SZ) достигается по отношению к отверстию передней пластины таким образом, что нос зажимного цилиндра (SZA) прижимается к стенке отверстие передней панели.

v3.espacenet.com

Dispositif de fixation d'un appareil

[...] lectro ni que, ou son cadre support ( TR) dans l 'ouverture d'une faade d'un tableau de commande ou d'un bo tier qu 'il comprend c) un fermeture (SZ) avec un appendice de cylindre de fermeture (SZA) d) un coulisse (K) ta nt pl ac ea u cadres s up ort ( TR) et tant [...]

форм-фактор

[...]

glissement, pli ou rainure clavette, o par actionnement d'une vis (S) un mouvement rotatif et / ou de translation du cylindre de fermeture (SZ) - это провокация для раппорта l'encoche de la platine avant de telle manire que l 'appendice du cylindre de fermeture (SZA) est press contre la paroi de l'encoche de l'ouverture d'une faade.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

[an error occurred while processing the directive]
