1. Грунт. Можно ли у Вас на участке делать такой фундамент?

Это очень больной вопрос для многих и пожалуй самый главный. Опыт показывает что ещё не было случаев, когда винтовые сваи невозможно было закрутить. Всегда получалось, но возникающие на пути следования инородные предметы всё же вносили свои коррективы в свайное поле — некоторые сваи выходили из линии. От этого никто не застрахован и надо быть всегда к этому готовым. Фактор неизвестности есть в любом деле. У винтовых свай таким фактором являются камни, корни деревьев и прочие неопознанные предметы, которые находятся под землёй. Единственным спасителем для вышедшей из общего строя сваи, является оголовник, его площадка компенсирует уход от центра линии и позволит хоть частично, но захватить обвязку под будущее строение. Определить успешность завинчивания можно двумя способами: знанием своего грунта и пробным бурением (или завинчиванием). Знание грунта в основном ограничивается наличием в нём камней — если их там очень много, то скорее всего не получиться. Если они есть и попадаются периодически но не сплошными залежами, то можно пробовать и скорее всего завинчивание будет успешным. В общем, под винтовые сваи идут все типы грунтов, кроме скальных. Второй способ — это бурение или завинчивание. На наш взгляд, бурение намного эффективнее чем завинчивание потому, что при бурении мы видим и прощупываем грунт, мы можем сделать разметку и подготовить лунки меньшего диаметра, чтобы потом привезти винтовые сваи и быстро их закрутить в существующую разметку. А завинчивание — это просто банальное тыканье сваи в разные места на авось… Пойдёт не пойдёт. Этот способ невыгоден и не эффективен. Мы так никогда не делали и делать не будем. Только бурение или простой анализ грунта помогут на 90% определить возможность завинчивания свай. Итак, вы определили, что винтовые сваи на вашем участке завинтятся и мы переходим к выбору самих свай…

1. Выбираем диаметр и длину сваи.

На сегодняшний день диаметр винтовых свай у разных производителей варьируется от 47 до 108 мм., возможны сваи и большего диаметра, но это уже по спецзаказу. Сваи малого диаметра, от 47 до 76 мм, в основном используют при строительстве заборов или укреплений. Сваю «89» мм можно использовать при строительстве каркасных домов или лёгких конструкций, но мы все эти сваи не будем рассматривать, т.к. они всегда идут как вспомогательные. Сосредоточим своё внимание на винтовой свае 108 мм. Такая свая способна выдержать нагрузку до 3500 кг! А это значит, что на таком фундаменте можно ставить все виды домов кроме каменных и не сомневаться в прочности — фундамент прослужит верой и правдой много лет. Нужно только правильно рассчитать количество. Сделать это не сложно. Необходимо рассчитать так, чтобы несущая способность фундамента была на 30% больше, чем вес строения с учётом дополнительных нагрузок, т.е. был запас прочности. Длину сваи тоже можно взять с запасом, ведь проще обрезать, чем приваривать к сваи доборную трубу, но всё же рассчитывать хотя бы на то, чтобы свая зашла как минимум на глубину промерзания 1,5 м., а лучше прошла глину в половину метра. Самые ходовые сваи 2-2,5 м. После того, как вы всё правильно рассчитали, вы заказываете винтовые сваи на производстве и везёте их к себе на участок.

1. Инструмент для завинчивания.

Инструмент играет очень немаловажную роль в процессе завинчивания винтовых свай. Даже можно сказать главенствующую, т.к. от него напрямую зависит результат завинчивания. Хотелось бы перечислить простой набор инструмента, без «специальных приспособлений», который легко можно собрать в строительных магазинах. Итак, начнём…
1) Лопата — пригодится для выравнивания поверхности под место завинчивания сваи.

1. Уровень 30 см., на магните — крепится прямо на сваю во время завинчивания, чтобы контролировать вертикальный уровень сваи.
2. Гидроуровень не менее 15 м. — необходим для выставления горизонтального уровня свай.
3. Рулетка не менее 20 м. — необходима для выполнения замеров.
4. Девять прутков арматуры А12 по 1м — необходимы для выполнения разметки свайного поля, на них по всему периметру наматывается шпагат. Как альтернативу арматуре, можно ещё использовать обычные колышки, но тогда они должны быть максимально ровные.
5. Лом металлический — он продевается через сваю и далее на него с двух сторон одеваются трубы-рычаги.
6. Две трубы «50» по 2,5 м каждая — они одеваются на лом с двух сторон и служат как рычаги для завинчивания сваи.
7. Молоток или небольшая кувалда — пригодится для забивания арматуры или колышков в землю.
8. Садовый бур — бур обязательно должен быть меньше диаметром тех свай, которые вы будете завинчивать. Его роль в процессе завинчивания заключается в высверливании направляющих отверстий или прощупывания почвы под свайное поле. Глубина лунки должна быть на порядок короче для того, чтобы винтовая свая могла самостоятельно пройти определённый путь и уплотниться в земле.

1. Шпагат общей протяжённостью 180 м — он служит для выполнения разметки, а также в качестве маячков для визуального контроля смещения винтовой сваи. Если останется, то лишним не будет никогда.
2. Болгарка и отрезные круги — для подрезания винтовых свай по одному уровню.
3. Удлинитель
4. Специальный маркер или строительный карандаш — одно из двух. Они пригодятся для выполнения отметок

14)    Лист тонкого картона — необходим для «обрисовки» ровной окружности на
винтовой свае, когда процесс подошёл к выравниванию по одному уровню. По этой отметке
и отрезают сваю. Чтобы линия получилась ровной, необходимо сваю обернуть листом

1. «Туристический» нож — пригодится для отрезания шпагата и т.д.
2. Перчатки — чтобы работать не голыми руками.
3. Не менее двух помощников для завинчивания — не маловажный момент. Идеальный вариант — это два монтажника и один человек, который будет смотреть со стороны на вертикальный уровень винтовой сваи, на линию ряда и т.д.

Еще необходимо наличие электричества, а если его нет, то генератор. Редко, когда бывают случаи, чтобы не подрезать сваи.
4. Делаем разметку.
Разметку нужно просчитывать очень скрупулезно, до миллиметра. Она делается из двух составляющих — арматуры и шпагата. В большинстве случаев фундамент имеет вид квадрата или прямоугольника. Если у вас такой же, то для начала нам потребуется выставить наружный периметр и завинтить сваи в четыре угла. Именно от них и строится весь фундамент. Берем рулетку, чертёж, восемь прутков арматуры (по две на каждый угол),

шпагат и начинаем… Первое, что нам нужно — привязка к участку, или так называемая «отправная точка». В нашем случае вы прекрасно знаете где должен стоять фундамент, поэтому нам необходимо провести первую линию любой стороны фундамента, она должна быть непоколебима и её трогать нельзя потому, что от неё строится геометрия всего фундамента. Двигать можно все остальные стороны, чтобы выставить нужный размер. Отмеряем, чтобы эта сторона была параллельна забору, дороге и т.д. и натягиваем шпагат, привязывая его к двум забитым в землю арматуринам. Линию следует натягивать больше, чем будущий размер фундамента. Вообще, каждая будущая линия фундамента, делается на вынос за его размеры, в итоге все углы разметки получаются крест на крест. Это необходимо для того, чтобы арматура не мешала завинчивать, а получившиеся «гибкие» углы с помощью шпагата, могли контролировать завинчивание сваи. Обратите внимание на фотографии:

После того, как вы натянули шпагат с четырёх сторон и сделали это так, чтобы размеры всех сторон сходились на пересечениях шпагата, а так же диагонали вашего прямоугольника были равны, можно приступать к бурению. Внимание!!! Это важно!!! Если вы делаете фундамент по «центрам», по краям или ещё как-то, вам необходимо делать размер шпагата больше, т.к. каждую сваю нужно вписать в угол вашей разметки, соответственно «по центрам» размер будет немного меньше, чем по «шнурке». Вы поймете, о чём я хочу сказать, когда дочитаете всё до конца или уже на собственном опыте примените на практике.
5.Бурим лунки.

Лунки бурятся любым буром — садовым, самодельным, мотобуром и .т.д., но отверстия обязательно должны быть меньшего диаметра, чем сами сваи. Это всё необходимо для того, чтобы направить сваю по нужной нам траектории, дать ей направление движения. Глубина может быть любой, но чуть короче, чем сама свая. Если же попробовать закрутить сваю без «направляющих», она будет ползать по земле вправо или влево и необходимый размер вы вряд ли поймаете. В некоторых случаях без направляющей, свая вообще не идёт в землю. Попробуйте оба варианта и убедитесь в этом сами. Сверлить лунки нужно в центре угла так, чтобы когда вы поставили сваю, свая чётко вписалась в угол, не отходя от шпагата и не передавливая его. В меру. Как показано на фотографии сверху. После того как вы пробурили первые четыре угла, можно приступать к завинчиванию.
6. Завинчиваем и выравниваем: по линиям, по горизонтальному и вертикальному уровню.

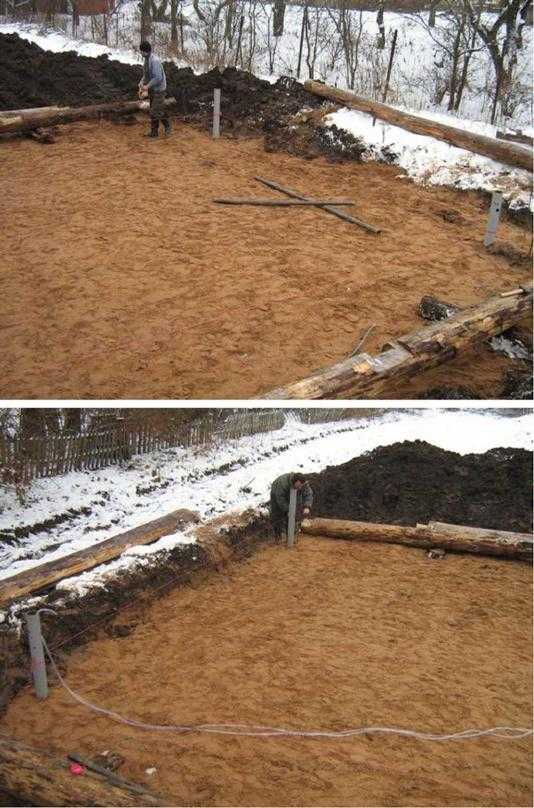

Обратите внимание, все угловые сваи завинчены и выставлены по уровню, также уже на них самих намотан шпагат и тоже по уровню, но примерно на шестьдесят сантиметров ниже самих винтовых свай для того, чтобы было удобно ходить. Шпагат нам нужен для того, чтобы далее завинчивать сваи по периметру. Это делается просто. Берём арматуру и делаем поперечную разметку под следующую линию винтовых свай. Бурим лунки и вписываем в получившиеся углы боковые сваи. Внутренние пока не трогаем, крутим сваи по всему наружному периметру, затем все внутренние…

Паутина разрастается и к каждой противоположной свае мы привязываем шпагат. Впоследствии, все внутренние пересечения шпагата автоматически дают места завинчивания новых, необходимых нам винтовых свай. Остаётся только пробурить и завинтить. Ходить становиться всё сложней и нужно всегда быть начеку, чтобы не сорвать и не нарушить маячки в виде шпагата. Это конечно не очень удобно, но зато все неудобства с лихвой окупаются результатом — все сваи стоят дружно в ряд с какой стороны не посмотри. Данная методика увеличивает и время производства работ, но также позволяет контролировать смещение сваи, чего никак нельзя сделать «тупо» их завинчивая в землю, рассчитывая на свой «глаз алмаз». Только таким методом можно достигнуть максимально точных размеров и приличного результата. Однако смею вас огорчить — идеально не получится никогда. Всё равно возникают нюансы на пути к завершению работ. Посмотрите некоторые моменты завинчивания на фотографиях, после чего мы перейдём к разбору и исправлению возникающих нюансов.

7. Есть нюансы:
— что делать, если свая идёт в сторону?
Сама свая никогда не пойдёт ровно, её нужно направлять. Как только вы начали крутить, свая начнёт смещаться в силу своего винтового устройства. Выровнять сваю не сложно и приём здесь один: нужно её верх максимально наклонить в сторону смещения и закручивать определённое время в таком положении, после чего опять выровнять и посмотреть результат. Если она встала на место, продолжать закручивать ровно, если не дошла, то ещё раз наклонить и продолжать завинчивать под наклоном до тех пор, пока она не встанет на своё место. Это тоже самое, что закрутить саморез в дерево. Поэкспериментируйте. Ещё используют специальные приспособления, чтобы принудительно фиксировать сваю и не давать ей смещаться от центра, но мы рассматриваем простое завинчивание. Посмотрите, как выглядит выравнивание на фотографии…

На этой фотографии свая ушла в угол и отдавила шпагат. Для того, чтобы вернуть обратно,
мы её наклонили в ту сторону в которую она сместилась, покрутили немного, выровняли и посмотрели результат — она встала на нужное нам место, чётко в угол пересечения
шпагата. Таким образом, можно легко манипулировать передвижением винтовой сваи. Когда все центра выровнены, верхушки свай все равно не сходятся. Выровнять верх свай тоже просто: необходимо натянуть шпагат поверху свай от одной крайней до другой крайней винтовой сваи по ряду и обычным физическим воздействием двух-трёх человек раскачать её и довести до линии. В итоге получается ровно:

1. что делать, если попался камень или другой предмет?

Тут возможно несколько вариантов и здесь не может быть никакой статистики, каждый случай индивидуален. Что можно сделать? 1) Попытаться пройти это место самой винтовой сваей с помощью хорошего усилия на рычаги. Со скрежетом. Иногда это помогает. Бывает так, что даже лопасти гнуться, но попробовать всё же стоит этот вариант именно в первую очередь. 2) Вывинтить сваю обратно и попытаться вынуть из лунки препятствие. Если препятствие большое, то его уже не вытащить. Что тогда? 3) Тогда, если свая не угловая и зашла более-менее прилично в землю, ну скажем так на метр… Можно оставить её на месте. Я понимаю, что она не дошла до глубины промерзания… Но представьте, если вы закрутили двадцать одну сваю и встали на последней, двадцать второй?)) Остаётся последний вариант… 4) Переместить фундамент. Это можно смело делать, если вы столкнулись с подобными препятствиями еще на первой стадии, когда вы закручиваете угловые сваи. Если угловые встали хорошо, с остальными можно форсировать. Именно поэтому угловые сваи крутятся в первую очередь.

1. что делать, если свая зашла неглубоко и дальше не идёт?

Такое вполне может быть, если слой твердой глины находится возле поверхности. Можно попробовать пробурить дальше, но как показывает практика, твёрдые слои практически не бурятся, тем более если там идёт бутовая плита. Или нужна специальная техника, но она стоит дорого. Выход один. Если свая зашла меньше, чем на метр, то вы рискуете тем, что строение может попросту съехать на бок. Если больше или на метр, то можно обрезать сваи по максимально низкому уровню, тогда дом будет стоять, но опять же, винтовые сваи находятся выше глубины промерзания. Это не криминально, но скорее говорит о том, что здесь нужно было делать другой фундамент…

8. Дополнительно:

1. бетонирование. Надо или не надо?

Его можно не делать потому, что винтовые сваи вполне способны без бетонирования выдержать любое деревянное строение, а любое каменное строение даже с бетонированием они не выдержат ни при каких условиях. Так что на наш взгляд это только лишние затраты. Хоть и не значительные.

1. обвязка. Чем лучше делать? Или вообще не делать?

Делают из разных материалов и по-разному: брусом, многослойной доской, приваривают уголок, швеллер или вообще связывают тавровой балкой… А надо ли это делать? Говоря о том, что винтовые сваи способны выдержать только деревянные строения, мы знаем — у каждого из таких строений всегда имеется своя собственная обвязка или первый венец, который можно делать прямо на оголовники (ведь не просто так в оголовниках имеются отверстия), поэтому хорошо подумайте, прежде чем делать обвязку, ведь по сравнению с бетонированием, это не такое дешёвое удовольствие. Взять хотя бы стоимость одного швеллера или бруса 150х150?
Заключение.
В заключении можно сказать, что винтовые сваи на сегодняшний день — это хорошо зарекомендовавшая себя технология. Она уже прошла свой путь развития и становления, да и новой её никак нельзя назвать, ведь это старая военная технология, которую не так давно стали применять в промышленном строительстве, а потом и в гражданском. Помимо этого, ещё и колоссальная экономическая выгода — ведь стоимость такого фундамента в 2-2,5 раза ниже, чем того же ленточного или монолитной плиты. А практичность на порядок выше! Ну и по правде говоря, если вы собираетесь и всё же решите когда-нибудь сами завинтить такой фундамент, то мы можем вам сказать, что для этого необходим серьёзный опыт специалиста, который много работал на таких фундаментах. Поэтому лучше доверьте это дело настоящим профессионалам!
