Ростверк что это такое, инструкция по монтажу ростверка своими руками

Столбчатые или свайные фундаменты неразделимы с понятием ростверк. Владельцам земельного участка, собирающимся возводить частный дом на такой платформе необходимо всесторонне рассмотреть приемлемость такого вида фундамента. Кроме преимущества цены, в отличие от заливного «пирога», он имеет иные достоинства и недостатки.

Что такое ростверк

Ростверк — это горизонтальная часть фундамента, распределяющая вес объекта и передающая нагрузку на опоры платформы.

Единая конструкция достигается путем обеспечения жесткости ответственных узлов.

Достоинства основания в прочности, долговечности, возможности использования на любом капризном грунте – плывуны, глина, песчаник. Кроме того, из-за малого объема подготовительных этапов и отсутствия большого количества бетона, его считают самым дешевым из всех известных фундаментов.

Есть и недостатки – под объектом невозможно устроить подвал или погреб, так как крытая часть – стены – отсутствуют. Также высокий фундамент может стать проблемой в ветреную зимнюю погоду – наносы снега под полом не способствуют теплу. В этом случае выставляют забирку – кирпичный заслон, что ведет к удорожанию проекта.

Если для фундамента используют буронабивные сваи, то без строительной техники обойтись нельзя – требуется подготовить участок для въезда. Это также потребует денежных вложений.

Виды ростверка

От того какой ростверк будет уложен на сваи или столбы, зависит долговечность жилого дома, возможность устройства нескольких этажей и несущая способность объекта в целом. Ростверк классифицируется по следующим типам:

По месту расположения

Заглубленный. Часть ростверка уходит в грунт, ширина подошвы внушительна – от 0,5 м. такой тип фундамента характерен для объектов в несколько этажей, строящихся на грунтах, не отличающихся стабильностью.

Незаглубленный. Нижняя подошва ростверка лежит на грунте. Оптимальный вариант для требуемой надежной устойчивости. Вся нагрузка распределена не только на опоры, но и на всю плоскость основания.
Висящий. Высота между домом и грунтом составляет 10 и более сантиметров. Изготавливается для деревянных и стальных ростверков, дабы исключить взаимодействие с влагой грунта. Столбы или сваи внушительны и принимают вес на себя, дабы конструкции не прогибались под нагрузкой дома.

По материалу

Железобетонный ростверк. По надежности не уступает монолитной плите. Требует большой предварительный объем работы – выставления опалубки, армирования. Сваи в этом случае расположены близко друг к другу, так как конструкция тяжеловесна. Как правило, такой ростверк никогда не бывает висящим.
Ленточный. К нему относят стальные швеллеры, деревянный брус. Укладка происходит с помощью врубки или ввинчивания анкерных болтов.

Комбинированный. Фундамент представляет собой сборную конструкцию – стальные винтовые сваи, железобетонные столбы и деревянная плоскость ростверка. Вкупе такая конструкция обходится дешевле, чем однородная, оттого и получила популярность среди доморощенных строителей.

По конструкции

В части монтажа различают всего три вида ростверка – монолитно-заливной, монолитно-сборный, сборный. В зависимости от собственных финансовых возможностей, усилий, наличия техники, ручной помощи, выбирают самый приемлемый.

Сваи или столбы

Выбирать опоры под будущий жилой дом – ответственное занятие. Конечно, наиболее дешевыми станут столбы из кирпича или блоков. Однако, они годятся для небольших одноэтажных домиков без постоянной нагрузки – дач, например. Для объектов в несколько этажей, с круглогодичным проживанием требуется надежность – сваи. Они бывают нескольких видов:

Железобетонные. Внешне представляют собой круглые или квадратные отлитые столбы с заострением на конце, для легкого вхождения в грунт. Для них выкапывают ямы, в которые помещают опоры и заливают бетоном. Предварительно концы свай гидроизолируют от влажности грунта, так как цемент и остальные компоненты крошатся из-за промерзания, накапливания сырости и прочих природных катаклизмов.

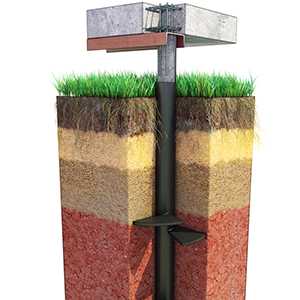

Металлические винтовые. Разная длина дает возможность устраивать сваи на любую глубину – она всегда должна быть ниже точки промерзания. Удобные оголовки позволяют ввинтить ростверк в поверхность надежно и прочно.
Деревянные. Такие сваи крайне ненадежны из-за своей расположенности к порче, гниению, плесени, растрескиванию. Либо должны выполняться из пород инертных к сырости – лиственница, кедр. Соответственно цена таких опор высокая и для бюджетного строительства неприемлемая.

Оптимальный вариант строительства – стальные винтовые или железобетонные сваи. Установить их можно вручную без привлечения строительной техники. Важно правильно подобрать количество опор, чтобы объект оставался надежным и устойчивым в любое время.

Расположение свай в ростверке

Существует несколько способов правильного расположения свай. Каждый из них обеспечивает надежное положение ростверка под домом. Выбирать важно в зависимости от величины объекта.

Одиночное расположение. Каждая свая будет находиться под пересечением полос ростверка. На нее приходится вес несущей стены или угла. Вполне надежный фундамент для одноэтажного объекта.
Ленточное. Сваи располагаются с равным шагом по длине периметра ростверка. Подходит только для небольших строений – дач, бань.
Полосами. Сваи равномерно распределены под ростверком с равным шагом по полосе. Годятся под одноэтажные объекты с большим количеством комнат или пристройками.

Кусты. Просчитываются места самых высоких нагрузок дома, метки проецируются на грунт, где будут выкопаны ямы для установки свай.
Поле или шахматы. Применяются для ростверка большой площади – объекты соответственны. Сваи устанавливаются в шахматном порядке или равноудаленно друг от друга.

Нельзя отклоняться от предписания проекта. Если в нем указано точное расположение свай под ростверком, значит, требуется придерживаться именно такого распределения опор.

Монтаж ростверка своими руками

Определившись с нужным вариантом и закупив требуемое количество свай, приступают к работе. Идеальные погодные условия – ранняя осень или поздняя весна, когда земля интенсивно отдает влагу, осадков мало, температура не превышает 15 С.

Инструменты и материалы

В зависимости от выбранного варианта ростверка, потребуется следующее:

Инструменты для земляных работ: лопаты, ломы, кирки.

Для железобетонного ростверка: доски или фанера под опалубку, для стальных свай – ломы или длинные трубы для вкручивания.
Для деревянного: инструменты для работы с древесиной – пилы, монтировки, топоры.
Средства контроля и измерения: рулетка, отвес, нивелиры.

Кроме свай, бетона и материала для ростверка, приобретают обмазочную гидроизоляцию и/или антикоррозийные средства. Для деревянного ростверка покупают пропитывающие защитные составы.

Подготовка участка

Почву освобождают от растительности очень тщательно – это важное условие для любого типа фундамента. Если есть насаждения в виде кустарников и деревьев, то землю после корчевания проливают химикатами, купирующими дальнейший рост.

Далее, участок выравнивают и размечают. Для этого используют колья и веревку, натянутую между ними. Когда контуры обозначены, приступают к отметке мест для вставки опор – снимают 5 см грунта для свай или выкапывают ямы под столбы железобетона.

Монтаж опор

Стальные винтовые сваи вкручивают посредством лома или длинной трубы, вставленной в оголовок. Свая должна быть точно перпендикулярна грунту. После вкручивания всех единиц, проверяют на соответствие уровню плоскость концов, и если требуется, подрезают до нужного размера.

Железобетонные столбы укладываются по-другому:

В яму засыпают слой гравия и песка – каждого по 15 см. Они отведут подступающие грунтовые воды.
Концы столбов оборачивают в несколько раз рубероидом или обмазывают битумной мастикой каждый раз после затвердевания слоя.
Вставляют опоры, строго перпендикулярно грунту и заливают бетоном. Для экономии раствора и придания пущей крепости, пустоту вокруг столба заполняют строительным мусором – обломками кирпичей, камнями.

Сложность монтажа железобетонных опор состоит в подгонке их концов в одну плоскость. Может потребоваться алмазный круг для резки слоя бетона и арматуры. Монтаж ростверка на стальных сваях ведут сразу, на бетонных столбах – после окончательного затвердевания раствора.

Монтаж бетонного ростверка

После того как железобетонные сваи упрочились, выставляют опалубку из толстой влагостойкой фанеры и подпор или готовых щитов – поддержка там уже есть. Если требуется утеплить фундамент заранее, то ширину деревянных коробов рассчитывают с запасом. В готовые короба насыпают песчано-щебневую подушку, укладывают пенополистирольные плиты по стенкам, вяжут арматуру.

После всех процедур ростверк заливают. Для этого покупают готовый раствор из миксера и заливают участок за один раз – торможение строительства приведет к расслаиванию бетона. Если хочется сэкономить, то арендуют мобильный строительный миксер и замешивают раствор самостоятельно. Однако и в этом случае требуется сделать все за один день. Заливку ведут медленно, выгоняя воздух, протыкая толщу прутом, до появления на поверхности белого «молока».

Монтаж деревянного и стального ростверка

Брус, сечение не меньше 150 см, укладывают на сваи методом врубки вполдерева. Заранее просверливают отверстия в древесине для сцепления с оголовками свай. До укладки, их важно промазать битумом, дабы взаимодействие холодного металла и теплой древесины не создавало конденсата.

Металлические швеллера, нужного размера одевают на сваи и привинчивают к оголовкам. Поперечины приваривают. Для надежности, по углам будущего здания, ростверк укрепляется стальными усиленными уголками. После работы, стальную конструкцию покрывают средством против возникновения коррозии.

Итак, монтаж несложен. Учитывая, что в любом строительстве создание фундамента занимает львиную долю бюджета, самостоятельная работа, вполне оправдана. Скрупулезное следование рекомендациям, сделает работу долговечной, достойной любого объекта.

Видео по монтажу ростверка своими руками

Ростверк — что это и для чего? — Строим дом вместе

В последние годы все больше жителей нашей страны предпочитают отдых за городом в своих собственных домах. Это и не странно, ведь суета и беготня большого города рано или поздно надоедает. Каждый ищет свой спокойный уголок, где можно отдохнуть с семьей или с друзьями. Но для того, чтобы иметь такой домик, его сначала необходимо построить. Это дело очень сложное, но вполне выполнимое. Многие сейчас отказываются от строительства с помощью компаний, так как это не выгодно. Самостоятельное же возведение, требует как теоретических, так и практических знаний. К примеру, самая главная часть дома — фундамент, может быть сделана несколькими различными способами. Имеется ряд интересных технологических решений. Одним из таких и является использование ростверка.

Конечно, название малознакомое для наших соотечественников, но в нем нет ничего необычного. Ростверк — это верхняя часть столбчатого или свайного фундамента, которая распределяет нагрузку на несущие элементы сооружения. Он может выполняться в виде балок или плит, которые устанавливаются на столбы и распределяют нагрузку по ним. Они являются опорой всего сооружения.

Так же понятие ростверк применимо к настилу из бревен или брусьев, который укладывается на ровную поверхность и служит фундаментом для деревянного здания.

Виды ростверков

Само название произошло от используемой ранее конструкции, которая представляла собой решетку из деревянных брусьев. На ней укладывался настил из досок.

Что такое ростверк

Большинство жителей нашей страны в последние годы все чаще стараются приобрести за городом участок земли и построить на нем свой собственный дом. Основой любого здания является фундамент. Эта конструкция стоит примерно 1/3 всей стоимости здания, поэтому к его возведению необходимо относиться очень внимательно и осторожно. Многие частники и строительные фирмы в последнее время для возведения столбчатых или свайных фундаментов используют ростверки. Они значительно усиливают всю конструкцию, и дом будет стоять, и радовать своего владельца долгие годы.

Ростверк — Это одна из самых ответственных частей столбчатого фундамента, расположенная сверху, которая распределяет равномерно нагрузку по основе. Ростверк служит как бы опорой для всей конструкции в целом. Ростверки объединяют столбы между собой. Они делаются в виде плит либо в виде столбов, связывающих несущие элементы конструкции, а точнее их головные части, так как речь идет конкретно о столбчатом фундаменте.

материалом, из которого изготавливается ростверк, может выступать железобетон или бетон. Реже, так называют деревянный настил из бревен, на который устанавливается дом. Но, так как в последние годы деревянные фундаменты практически не применяются, поэтому название прикрепилось именно к бетонным и железобетонным конструкциям.

Способы установки

Есть несколько способов установки ростверка.

Он может находиться выше уровня грунта. В этом случае речь идет о высоком ростверке.
Есть варианты конструкций, когда он лежит на уровне грунта. Здесь имеет место повышенный ростверк.
Наконец, ростверк может лежать ниже уровня грунта, тогда говорят, что он низкий.

Каким бы ни был ростверк, его основная задача распределить нагрузку от дома равномерно на все несущие столбы.

Считается, что самое правильная установка ростверка — на уровне земли, так как только в таком случае он способен равномерно распределять нагрузку по столбам фундамента. Хотя и другие варианты получили не меньшую популярность.

Устройство ростверков

Ростверк — это одна из самых ответственных частей всего фундамента, и от того, насколько качественно он будет сделан, во много зависит устойчивость дома. Материалом для ростверка могут служить бетонные или железобетонные столбы, реже плиты. Некоторые делают его из металла. Однако это не совсем правильно. Металл подвержен коррозии, к тому же, придется потратить очень много средств, так как проката понадобится очень много. Не исключено, что придется нанимать грузоподъемную технику. Так что, выбор очевиден. Ведь гораздо дешевле использовать монолитный железобетонный ростверк. При этом не стоит забывать, что для железобетонного ростверка понадобится мощный арматурный каркас. Оба арматурных пояса (верхний и нижний) делаются одинаковыми, чтобы равномерно распределять нагрузку от дома, так и от неравномерной усадки каркаса.

Зачастую ростверк делается прямоугольного сечения. Сама технология достаточно проста.

Технология установки ростверка

Бывают объективные причины, когда нет возможности снять верхний слой грунта. В этом случае сваи или столбы заливаются в уровень грунта, затем устанавливается только боковая опалубка, устанавливается арматура и заливается бетон. Через некоторое время бетон полностью застывает, с него снимается опалубка, а грунт под конструкцией вырывается примерно на 20 сантиметров.

Если в процессе установки была возможность для снятия верхнего грунта, то это делается очень тщательно. Теперь можно вести речь о полной опалубке. То есть ростверк будет находиться в досках со всех сторон, которые потом будут убираться. Для полной опалубки очень важно, чтобы доски были достаточно прочными. Они должны выдерживать вес бетона. К тому же, в них не должно быть отверстий, потому что жидкость от бетона может утекать через них. А без нее не будет достигнута требуемая прочность и жесткость. Поэтому лучше всего положить в опалубку полиэтилен. Далее в нее помещается арматура. Теперь можно заливать бетон. После того, как он залит, необходимо избавиться от лишнего воздуха внутри. Это делается специальными вибраторами или, если их нет, то черенком от лопаты. Им протыкается бетон до самого дна, таким образом, чтобы воздух через эти отверстия легко выходил наружу.

После того, как бетон залит, его нужно накрыть полиэтиленовой пленкой. Не надо забывать поливать бетон время от времени. После процедуры заливки он затвердевает примерно через неделю. Далее уже можно заняться строительством самого дома.

Гост ростверк

Ростверк — это одна из самых важных частей конструкции фундамента, да и всего дома в целом. Насколько он качественно будет сделан, во многом зависит прочность и устойчивость будущего дома. Сейчас для ростверков применяют несколько материалов, таки, как железобетон, бетон, металл и дерево.

Если посмотреть проектную документацию, то никаких конкретных ГОСТов на ростверки нет. То есть все зависит от конкретной марки материала, применяемой при строительстве. А, вот уже для них, есть соответствующие ГОСТы, которые во многом зависят от веса конструкции.

Для металлов

Например, металлические ростверки для расчетных температур до минус 40 градусов изготавливаются из углеродистых сталей для сварных конструкций по ГОСТ 380–71, а из низколегированных конструкций по ГОСТ 19281–73 и ГОСТ 19282–73. Если температура ниже минус 40 градусов, то применяются только низколегированные стали.

Для железобетона

при использовании железобетонных балок так же используются ГОСТы. Практически все балки делаются именно по ним. Для того, чтобы конструкция оказалась прочной и надежной обязательно необходимо при проектировании учитывать систему государственных стандартов, чтобы не получилось нелепость. Ведь нельзя, например, поставить в качестве ростверка балку толщиной 10 миллиметров, если вес сооружения составляет сотни тонн. Примером ГОСТа для железобетонной балки может служить свая размерами тридцать на тридцать миллиметров с напрягаемой арматурой. Она производится по ГОСТ 19804.2–79 с центральным армированием.

Пример заливки ростверка под дом. Видео

good-com.ru

что это такое и для чего применяется устройство различных видов в строительстве сооружений жилого и нежилого типа

В строительном деле этим термином называют горизонтальную конструкцию в виде плоской рамы-решетки. Элементы опираются и жестко связываются, как правило, со столбчатыми или свайными фундаментами, распределяя на них нагрузку от вышележащих зданий – внутренних и внешних стен, перекрытий.
Устройство ростверка может осуществлено тремя основными способами.

Он может быть:

полностью или частично заглубленным в грунтовой фундамент;
свободно лежащим на земляной поверхности;
возвышающимся над фундаментом на запланированную проектом высоту.

Конструктивно выполнить можно как монолитный (только для железобетона), так и сборный (балки и ригели из сборного железобетона, металла или дерева).

…

Вконтакте

Facebook

Twitter

Google+

Мой мир

Использование подобных конструкций ростверка хорошо зарекомендовало себя в индивидуальном строительстве. Различные виды ростверков подходят большинству распространенных малоэтажных бесподвальных зданий – кирпичных, деревянных, каркасных. Свайно-ростверковые фундаменты давно используются в местностях с опасностью наводнений, схода селевых потоков (позволяют свободно проходить под домом водным потокам, не нанося существенного ущерба).

Применяются в условиях вечной мерзлоты (не позволяют оттаивать находящемуся под домом фундаменту и терять свою несущую способность). В настоящее время они широко используются для индивидуального строительства, так как характеризуется малыми объемами земляных и бетонных работ, их пониженной трудоемкостью и стоимостью.

Важно! Нецелесообразно использование конструкций такого типа фундаментов при многоэтажном жилом строительстве вне зоны вечной мерзлоты.

Недостатками являются:

невозможность устройства подвалов или цокольных этажей;
дополнительные расходы при утеплении перекрытия первого этажа.

Виды

Железобетонный

Имеет три типа:

Монолитный. Изготавливается на месте строительства из монолитного железобетона, опирается на буронабивные железобетонные сваи или столбики, с которыми жестко связывается при помощи арматурных каркасов;
Сборный. Изготовлен заводским способом из сборных железобетонных изделий, которые связываются между собой при помощи специальных замков, шпонок и закладных деталей, требует при разбивке осей и монтаже постоянного геодезического контроля;
Сборно-монолитный. Часть конструкции может изготавливаться непосредственно на строительной площадке, а остальные заводским способом.

Металлический

Выполняется в виде сварной рамы из металлических прокатных профилей Можно изготавливать ростверк из швеллера, уголка, двутавра. Конструкция опирается на сваи (забивные, винтовые или буронабивные), столбики (железобетонные, бутобетонные, кирпичные).

Деревянный

Силовые несущие деревянные конструкции изготавливаются из брусьев, составных или клееных бревен. Опирается на вертикальные опоры аналогично и для металлического ростверка. В некоторых случаях используются забивные сваи из бревен, которые перед применением защищаются антисептиками глубокой пропитки. К числу таких антисептиков можно, например, отнести креозот, который используется для защиты железнодорожных шпал.

Какой ростверк подходит для разных типов строений

Монолитный

Для легких одноэтажных построек может использоваться монолитная железобетонная подушка на сваях мелкого заглубления (выше глубины промерзания почвы).

Важно! Такой способ применим для легких одноэтажных строений.

Горизонтальная рама приподнимается над землей на высоту не менее 400 мм. Этим обеспечивается выравнивание температур под домом и окружающей среды, что позволяет в зимний период значительно снизить неравномерность влияния сил морозного пучения грунта (при замерзании грунт увеличивается в объеме) на сваи и не допустить их перекосов, искривлений и разрушений.

Ростверк с основанием ниже глубины промерзания грунта

Для обычных одно-двухэтажных индивидуальных домов или загородных коттеджей нужно использовать фундаменты на сваях или кирпичных столбиках, заглубленных ниже промерзания почвы. В средней полосе эта величина составляет 1,5 — 2,5 м. Более точное значение можно узнать в ближайшей строительной организации.

Иногда часть фундамента может быть изготовлена не как плоская рамная решетка, а как бетонная подушка в виде сплошной монолитной плиты. Эта система может опираться на свайное поле, устроенное с определенным шагом и расстоянием между сваями.

Плита также должна быть заглубленной, лежащей на земле или приподнятой. На ней затем возводятся надземные элементы дома. Лучше, если горизонтальные и вертикальные элементы фундамента будут жестко связаны друг с другом арматурой.

Для строительства промышленных объектов – разнообразных большепролетных конструкций, таких как цеха, склады, ангары устраиваются сборные фундаменты, основными несущими элементами которых служат бетонные, так называемые, стаканы.

Они устанавливаются в предварительно отрытых на заданную глубину шурфах на группу забитых свай (так называемый, куст) и служат опорами для сборных вертикальных железобетонных колонн и горизонтальных конструкций, на которых позже монтируются железобетонные ограждающие панели или кирпичные стены. В жилищном строительстве этот способ практически не используют.

Изготовление ростверка

Элементы в этом варианте обычно монтируют на вертикальных элементах с верхней отметкой соответствующей нижней отметке (низу горизонтальной части), они выполняются в виде:

Свай: забивных — сборные ж/б сваи квадратным сечением со стороной от 200 до 400 мм и заостренным концом забиваются в землю при помощи парового или дизельного копра; буронабивных — устраиваются путем установки арматурного каркаса и заливки бетона в предварительно пробуренный шурф нужного диаметра, в качестве обсадной трубы может использоваться труба из асбоцемента или свернутый в рулон лист рубероида; винтовых — в шурф при помощи механизма (чаще всего это трактор с насадкой, передающей крутящий момент) ввинчивается металлическая труба с наваренной наклонной крыльчаткой; она напоминает гигантский шуруп или винт от мясорубки;
Монолитных железобетонных конструкций, изготавливаемых в отрытых шурфах после установки инвентарной или самодельной опалубки и металлического каркаса, путем заливки бетона класса не ниже В25…В30. В верхней части оставляются выпуски арматуры для связки с арматурой горизонтальных элементов при их бетонировании;
Кирпичных конструкций из обычного глиняного кирпича марки не ниже 75, возводимых в шурфах на бетонную подушку толщиной не менее 150 мм. Через 3…4 ряда кирпичную кладку рекомендуется армировать металлическими сетками.
Конструкций из бутобетона. Кладка выполняется из крупноразмерного камня – карьерного известняка, сланца или, так называемого, дикого булыжника. Во время кладке пустое пространство между камнями заполняется цементно-песчаным раствором. Через каждые 200 — 250 мм такую кладку рекомендуется армировать сетками, аналогичными кирпичной кладке.

Изготовление ленточного ростверка

По типу расположения:

заглубленный. По размеченным осям на нужную глубину отрывается котлован, ширина которого должна соответствовать ширине балок, составляющих горизонтальную раму. Если стойка частично заглубленная, то на нужную высоту устанавливается инвентарная или самостоятельно изготовленная опалубка;
лежащий на грунте. В этом случае после горизонтальной планировки участка опалубка устанавливается на нужную высоту прямо на землю, при этом ширина ростверка фундамента будет соответствовать расстоянию между бортами опалубки;
высокая подушка. Стройка его начинается с вычисления высоты опалубки, которая определяется как сумма значений высоты превышения (не менее 400 мм и расчетной высоты балки). После установки опалубки в нее до отметки верхней части (оголовков) опор послойно засыпается утрамбовывается и выравнивается песок, затем заводится арматурный каркас и осуществляется бетонирование. После схватывания бетона (4 недели) опалубка разбирается, из-под готовой конструкции удаляется песок, оставляя между грунтом и низом балки необходимое пространство

Важно! при связывании каркаса нужно пользоваться только вязальной проволокой, так как при использовании сварки высокотемпературное воздействие резко снизит способность стержней выдерживать растягивающие напряжения.

Для защиты арматуры по периметру сечения стойки всегда создается защитный слой бетона толщиной не менее 25 мм.

Для создания такого слоя снизу балки под нижние стержни каркаса нужно подложить небольшие обломки кирпича или бетона. Бетонирование осуществляется бетоном класса не ниже В25 — В30.

Можно использовать как привозной миксерный бетон, так и приготовленный самостоятельно при помощи бетономешалки. Бетонирование следует осуществлять непрерывно до полного завершения работ.

Важно! Перерыв в бетонировании более 4-х часов приведет к тому, что в ростверке появятся непредусмотренные швы и трещины, которые затем могут привести к обрушению возводимых на них стен.

Для предотвращения образования рыхлостей, пузырьков воздуха, раковин и каверн, снижающих прочность конструкции, при работе следует использовать глубинно-погружной вибратор с гибким валом. Не рекомендуется прикладывать нагрузки к конструкциям фундамента раньше 28 дней после их изготовления.

Изготовление металлического ростверка

В качестве горизонтальных несущих элементов такой конструкции используется металлический прокат. Так как высота ростверка вряд ли будет меньше 250 — 300 мм, для монтажа отдельных деталей потребуется использовать подъемные механизмы. Пролет должен соответствовать расстоянию между осями опор, на которых должны сходиться и соединяться между собой при помощи сварки концы используемых элементов, как в продольном, так и в поперечном направлении. Использование составных балок из двух и более частей, если в зонах стыков они не опираются на вертикальные опоры, не допускается.

В местах контакта между металлической рамой и опорами нужно устроить гидроизоляционный защитный слой из рубероида или другого рулонного материала.

После установки металлические элементы обязательно должны быть обработаны антикоррозионными составами и защищены от атмосферных воздействий стойкими эмалями.

В конструкции не должно быть мест, куда могут попадать, скапливаться и застаиваться дождевые осадки или конденсат в виде росы. Иначе не поможет даже гидроизоляция.

Важно! Не реже одного раза в 2…3 года следует проводить осмотр металлической конструкции и возобновлять его антикоррозионную защиту.

Изготовление деревянного ростверка

Балки деревянной конструкции изготавливаются из бревен, бруса, клееных балок, сертифицированных для использования вне помещений. Подобно металлическим балкам, деревянные укладываются на предварительно изготовленные опоры, которые могут быть любого типа. Элементы, составляющие деревянный ростверк, как деревянный, соединяются между собой при помощи различных врезок, врубок, металлических забивных скоб, шурупов, резьбовых нагелей.

Важно! Для предотвращения появления плесени, гнили, поражения древоядными насекомыми элементы перед использованием нужно обработать антисептиками, а для защиты от пожаров антипиренами — веществами, не позволяющими древесине поддерживать горение.

Перед монтажом деревянных конструкций на оголовках опор должна быть устроена надежная гидроизоляция, препятствующая фильтрации воды из влажного грунта к вышележащим элементам.

Деревянная конструкция может использоваться для возведения цельных деревянных или деревянно-каркасных одноэтажных домов.

При должном укреплении фундамента, деревянные конструкция может использоваться в условиях дальнего востока и севера, где промерзает земля более чем на 50 сантиметров за зиму.

Однако потребуется дополнительная теплоизоляция.

Особенности ростверковых конструкций

Возведение ростверковых фундаментов (быть может, за исключением деревянного для простейшего дачного домика) представляется непростой задачей, требующей для решения специальных знаний и опыта выполнения подобных работ. Исполнитель, не имеющий определённых навыков, не вполне понимающий, что такое ростверк фундамента, может не справиться с этой работой, что повлечет за собой полную или частичную переделку.

Полезное видео

Всегда следует учитывать то, что для вычисления несущей способности грунтов фундамента, выбора типа фундамента, возможно потребуется проведение инженерно-геологических изысканий. А для сбора нагрузок, действующих на фундамент, определения сечений несущих элементов, расчета расхода цемента, песка, щебня, количества арматурных стержней, определенных сечений, в обязательном порядке понадобится помощь специалистов.

stroim.guru

Что такое ростверк — узнайте про фундамент и ростверк!

Что такое ростверк

Фундамент является основой вашего строения. Классическим решением является создание ленточного фундамента, глубина залегания которого совпадает или превышает глубину промерзания грунта на вашем участке. Однако во многих случаях, особенно при большой глубине промерзания грунта строительство ленточного фундамента является экономически нецелесообразным. В этом случае можно построить фундаментные столбы-опоры, уходящие вглубь земли, которые располагаются под углами строения и под местами примыкания стен. Но такие столбы, не связанные между собой не будут иметь той прочности, которую имеет цельная фундаментная бетонная лента.

Выход есть. Между столбами-опорами строится ростверк – верхняя горизонтальная соединяющая силовая линия. Он объединяет отдельные столбы-опоры в единую систему, жесткость которой возрастает в разы.

Ростверк может представлять собой бетонную ленту, опоясывающую столбы фундамента по периметру (и иногда включающую в себя и горизонтальный элемент под внутренними стенами), или сплошную бетонную плиту, которая также может соединять несколько столбов-опор.

Виды ростверков

Классифицировать ростверки можно по их размещению над уровнем грунта. Условно можно выделить три основных типа этих конструкций:

Надземный ростверк (или возвышенный)
Наземный ростверк (или повышенный)
Подземный ростверк (или заглубленный)

Надземный ростверк

Между надземным ростверком и поверхностью грунта имеется промежуток, таким образом он висит в воздухе, опираясь на столбы фундамента. Такая конструкция позволяет избежать повреждения здания при большой вероятности затопления. Также такой тип фундамента строится на грунте с большой степенью пучения, так, чтобы увеличивающаяся в объемах почва не задевала нижнего края фундаментного ростверка. Такой тип горизонтального силового соединения требует повышенной теплоизоляции перекрытия пола, ведь под ним в буквальном смысле «гуляет ветер». Однако, такой тип фундаментного основания является единственно возможным, например, при строительстве зданий и сооружений в условиях грунтов с вечной мерзлотой.

Схема надземного ростверка

Наземный ростверк

Наземные или повышенные ростверки располагаются вровень с уровнем грунта. Между их нижней поверхностью и уровнем грунта не существует никакого промежутка – нижний край горизонтальной силовой линии лежит непосредственно на земле, или даже может быть несколько заглублен в грунт.

fundamentt.com

Возведение домов в специфических условиях, ростверк

Ростверк — что это? Разберемся, что такое ростверк в строительстве. Конструкция представляет собой верхнюю часть столбчатого/свайного фундамента, в которой происходит распределение нагрузки на несущие элементы здания. Главным элементом конструкции являются плиты или балки, которые служат объединяющим элементом для оголовки свай (столбов).

Разобравшись, что такое ростверк фундамента, поговорим о его разновидностях. Различают свайный и столбчатый фундамент с ростверком, в надземной части они очень похожи. Тем не менее, в зависимости от предъявляемых к ним требований и технологии строительства они отличаются друг от друга. Столбчатый фундамент поможет вам уменьшить расход материалов и тем самым минимизирует затраты на строительство. Но такую конструкцию можно возводить только на грунтах с нормальной несущей способностью. Свайный фундамент более универсален. Рассмотрим его возможности.

Свайный фундамент с ростверком

Ростверк на сваях рекомендуется возводить при строительстве домов на слабых грунтах, когда нагрузка от здания передается на глубоко залегающие на более плотные слои. Конструкция рекомендована к использованию при строительстве домов на глинистых, слабопучинистых и песчаных грунтах. Для выбора наиболее оптимального варианта фундамента необходимо провести предварительную экспертизу земельного участка.

Технологии строительства

Фундамент на сваях с ростверком представляет собой отдельные сваи, перекрытые бетонной или железобетонной балкой/плитой. Ростверк выполняет объединяющую и опорную функцию.

Как производится расчет свайного фундамента с ростверком? Ростверк может быть низким, высоким, его ширина формируется в зависимости от первого перекрытия дома и конструкции стен. Высота ростверка 40-60 см обеспечивает высокую изгибную жесткость фундамента. Ростверк высотой 20-30 см. используется для возведения каменных домов, его ширина совпадает с шириной стен.

Совет: Недопустимо, чтоб ростверк касался земли.

Преимущества:

снижение расхода бетона;

снижение тепловых потерь в несколько раз в результате увеличения расстояния между землей и зданием;

снижение уровня вибрации;

меньшая усадка;

меньший объем земляных работ;

экономичность.

Устройство монолитного ростверка

Железобетонный монолитный ростверк имеет пространственный арматурный каркас, в большинстве случаев конструкция имеет прямоугольное сечение, расстояние арматуры от наружной поверхности бетона составляет 2-3 диаметра.
Этапы строительства:
снятие растительного грунта;

заливка свай;

установка боковой опалубки;

монтаж арматурного каркаса;

заливка бетона.

Совет: Лучше всего использовать сваи из ПВХ трубы, это снизит вероятность примерзания к ним грунта.
Армирование ростверка
После забивки свай осуществляется установка ростверка, процесс армирования представляет собой укрепление уже готовой монолитной плиты ростверка более прочными материалами. Плиту необходимо укрепить поперечными и продольными арматурными решетками, что способствует обеспечению безопасности в случае деформации.

Армирование монолитного ростверка осуществляется в целях повышение его устойчивости к изгибающим нагрузкам. Без этой процедуры свайный фундамент с монолитным ростверком с высокой долей вероятности может растрескиваться в результате малейших деформаций.
Армирование представляет собой два пояса, верхний и нижний, каждый из которых состоит из двух прутьев арматуры. При продольном армировании применяется арматура диаметром 10-12 мм с поперечным сечением, именно на нее приходится основная нагрузка при деформации ростверка. Поперечные прутья не выполняют функцию по сохранению целостности плиты, они нужны для связывания каркаса в одно целое, поэтому они могут быть более тонкими и гладкими. Каркас арматуры находится полностью в бетоне, расстояние до поверхности ростверка составляет 3-5 см.
Что необходимо учесть при строительстве ростверка:

Все расчеты проводятся на основании СНиП, указанные значения умножаются на коэффициент надежности.

Несущая способность рассчитывается с учетом основных и особых сочетаний нагрузок, расчет по деформациям осуществляется на базе основных сочетаний.

В расчетах учитывается тип свай, их вес, а также показатели креновых нагрузок.

Должно учитываться, что фундамент с ростверком представляет собой единую рамную конструкцию, воспринимающую горизонтальные и вертикальные нагрузки, а также изгибающие силы.

При значительных нагрузках с высоким уровнем грунтовых вод учитывается воздействие сил трения при осадке здания, учитывается также разнотипность грунтов и их разные состояния.

Подробнее об устройстве свайных фундаментов с ростверком можно посмотреть тут:

zg-dom.ru
Особенности монолитного ростверка и его применение в строительстве
Проектирование и заливка фундамента является ключевым моментом в строительстве любого здания, в том числе и в возведении индивидуальных домов. Мы уже писали ранее о ленточном фундаменте, столбчатом, монолитном, а также уделяли внимание вопросу, как укрепить старый фундамент дома.
Данная статья будет посвящена свайным фундаментам, его конструкциям. В частности, мы разберем устройство ростверка и наиболее распространенные его конструкции, этапы работ по монтажу ростверка. В нашей статье вы найдете также схемы свайно-ростверкового фундамента и схему фундамента с монолитным ростверком.
Что такое ростверк? Его применение и основные виды
Итак, давайте разберемся, что такое ростверк. Как известно, это специальная дополнительная горизонтальная конструкция фундамента, основной функцией которой является равномерное распределение нагрузки на несущие элементы возводимого сооружения. Соединение свай является завершающим этапом в строительстве свайного фундамента. Грамотное размещение ростверка, выбор его поперечного сечения и армирования – задача специалистов. В данном случае нельзя полагаться на мнение окружающих, недостоверные источники и свои силы, если только вы не специалист в этой сфере. Однако пополнить свои знания перед строительством личного дома никому не повредит, а наоборот даже поможет впоследствии определиться с необходимым объемом работ и командой специалистов.

схема фундамента с монолитным ростверком

Горизонтальная часть фундамента может объединять сваи в жесткую систему, а также свободно опираться на них. Жесткое закрепление опор с монолитным ростверком применяют, когда сваи забиваются в слабые грунты, при воздействии на опоры выдергивающих, динамических и горизонтальных нагрузок. Такое сопряжение осуществляется путем заделки головы сваи или выпусков арматуры в толщу горизонтальной части фундамента на длину их анкеровки, определяемой с помощью расчетов.
При свободном опирании (или шарнирном сопряжении) создается заделка головы сваи в толщу ж/б ленты на 5-10 см. Выпуски арматуры в таком варианте не заделывают. Такой способ применяется в случаях, когда нагрузка на опоры ориентирована по центру. Если вдавливающие нагрузки не велики и нет динамических нагрузок, то его просто опирают на сваи, поверхность головы которых предварительно выровнена цементным раствором. Описанные виды крепления вы можете видеть на рисунках, приведенных на сайте.
свайно-ростверковый фундамент

Существуют разные виды ростверка в зависимости от его размещения относительно поверхности грунта. Бывает низкий, повышенный и высокий тип конструкции. В зависимости от способа возведения выделяют также сборный и монолитный (в литературе можно встретить его другое название — монолитно-литой). В деревянном частном доме его роль выполняет нижний венец или обвязка. Как вы видите на рисунке, в качестве материала для горизонтальной части фундамента может быть выбран металл, дерево или железобетон. Самый распространённый материал — железобетон. Ж/б ростверки изготовляются как монолитными, так и сборными. Форма монолитного ростверка определяется конструктивным решением, геологическими условиями и числом опор. Чаще всего для индивидуальных домов малой этажности применяется ж/б лента.

типы растверков

Сборный
Используется при проектировании и строительстве крупногабаритных объектов, требующих быстрого возведения – промышленных зданий, с/х зданий, а также многоэтажек. Каким бывает сборный вид конструкции, вы можете видеть на рисунке. Представляет собой взрослый аналог конструктора «лего». Отлитые по специальной технологии детали (со шпоночными соединениями и замками) собираются затем строителями в единую конструкцию. Сборные элементы поэтапно устанавливают на поверхность выравнивающей подсыпки (песок, щебень). В процессе или по завершению сборки такой вид верхней части фундамента подвергается омоноличиванию. Следует отметить, что удовольствие это дорогое, требует также наличие тяжелой спецтехники, поэтому для строительства частных жилых домов не применим.
Монолитный ростверк, его устройство и план работ по заливке
Как уже отмечалось, это элемент свайного фундамента. Для примера на сайте приведена схема такого фундамента на буронабивных сваях. Применяется на строительных площадках, характеризующихся плотными глинистыми твердыми грунтами, а также слабо- и среднепучинистыми грунтами.

ростверок монолитный

Создание фундамента:
1.Буровыми агрегатами бурят скважины
2.Устанавливают пространственный каркас арматуры для каждой сваи
3.Производят бетонирование свай
4.Устраивают ростверк
Этапы работ по монтажу ростверка кратко можно изложить так:
Выставление опалубки
Армирование ленты. Объединяется арматура свай и ростверка с целью защемления в нем свай (для совместной работы).
Процесс укладки бетонной смеси.
Опалубка. Бывают случаи, когда перед ее монтажом выполняют срезку свай. Это делается для того, чтобы обнажить арматуру и затем отогнуть ее и приварить к арматуре ростверка. Срезку свай производят специальным оборудованием (отбойным молотком, огневыми способами или гидро-разрушителем). Далее необходимо тщательно промыть головы свай от шлака и строительной грязи. Опалубка применяется деревянная или инвентарная. До выставления опалубки может устраиваться бетонная подготовка из тощего бетона толщиной 80 мм, нанесенного на уплотненный слой щебня и гравия 100-200 мм. На сухих плотных грунтах возможно бетонирование ленты без предварительной подготовки (с песчаной подсыпкой). Деревянная опалубка сбивается из досок (например, 22х150 мм). При сборке доски должны плотно прилегать друг к другу (щели в стыках не должны превышать 2 мм). Закрепление досок целесообразнее начинать с нулевой отметки. На завершающем этапе на лицевую сторону опалубки необходимо нанести пленкообразующую смазку.
Армирование. На данном этапе не рекомендуется экономить. Не правильно рассчитанный фундамент (без достаточного количества арматуры) не выдержит нагрузок и со временем треснет. Точный расчет осуществляет специалист — конструктор. Армирование должно быть выполнено строго по проекту. Чаще всего применяют арматуру диаметром 10-12 мм для арм. пояса. В ленте укладывают 2 арм. пояса.
Заливка. Процесс заливки полностью идентичен этапам работ для ленточного фундамента. Бетонные смеси укладываются послойно. Верхний уровень смеси заливают на 50-70 мм ниже верхней границы опалубки. Марка бетона для монолитного ж/б ростверка должна быть не менее 150.
Виды ростверка
Высокий. Размещают выше поверхности грунта. Применяют при строительстве этакад, мостов, гидротехнических сооружений, жилых домов на пучинистых грунтах, в затапливаемых районах, для строительства набережных, пирсов и т.д.
В настоящее время широкое распространение в строительстве получила так называемая технология ТИСЕ. Суть технологии заключается в применении для строительства свай фундаментного бура с откидным плугом. В итоге получаются фундаментные сваи с расширением — опоры с повышенной несущей способностью. Применяют такую технологию для строительства индивидуального жилья в местности с наличием сейсмической активности, а также в местности, характеризующейся пучинистыми грунтами. Отличительной особенностью данной технологии также является наличие воздушной подушки под лентой-ростверком. Технология позволяет возводить несущую конструкцию своими руками. Этапы строительства по такой технологии приведены на рисунке. Фундаменты ТИСЕ имеют как положительные, так и отрицательные отзывы. Из недостатков отмечается сложность в создании расширения свай своими руками с применением бура, наличие мостиков холода и необходимость дополнительного утепления. В интернет-источниках можно встретить много советов по применению данной конструкции, однако при выборе фундамента в конкретном случае мы не рекомендуем руководствоваться подобными оценками.
Повышенный. Располагается на поверхности грунта. Реализация такого фундамента допустима в непучинистых грунтах. С целью исключения воздействия на него нагрузок при вспучивании, под лентой вынимают грунт и заполняют полученную полость грунтами, не склонными к вспучиваниям (например, песком). Из-под внутренней части будущего дома также удаляют грунт, способный вспучиваться и заменяют его керамзитом. Фундамент по описанной технологии не будет требовать дополнительного утепления.
Низкий или заглубленный. Горизонтальная часть фундамента, которая располагается ниже поверхности грунта. Сваи в таком виде фундамента располагаются полностью в толще грунта. Глубина заложения зависит от многих факторов, таких как наличие подвалов в будущем здании, расположения коммуникаций, климатических факторов, наличия грунтовых вод, геологии местности. Например, если строить приходится на пучинистых грунтах, то подошву ростверка закладывают не менее чем на 0,25 м ниже уровня промерзания.
Хочется отметить, что в настоящее время страницы интернета пестрят информацией по строительной тематике, хотя очень малое количество из них действительно стоит читать. Наша статья основана не на интернет-источниках, а на конкретной литературе и советах специалистов (при желании всем обратившимся мы можем посоветовать литературу и ответить вопросы). Свайные фундаменты с ростверком относят к одним из самых востребованных вариантов, поскольку позволяет проводить строительство с экономией времени и средств, но только при наличии грамотного планирования и профессионального подхода на начальных этапах подготовки к предстоящей стройке.
papamaster.su
Что такое ростверк? Назначение и виды ростверка.
Как вы уже знаете, в зависимости от типа грунта нередко для возведения постройки выбирают столбчатый фундамент. Но прямо на торчащие из земли столбы трудно приладить строящийся дом или баню. Тут-то на помощь и приходит ростверк. Он соединяет все торчащие из земли оголовки свай и уже на нем возводится вся постройка.
Ростверк — это горизонтальный отдел фундамента свайно-столбчатого типа, который объединяет несколько столбов для создания цельной конструкции. Он позволяет распределять нагрузки на сваи и грунт без дисбаланса. При этом данный элемент не оказывает никакого влияния непосредственно на грунт в отличие от фундамента ленточно-столбчатого типа.
Выбирать фундамент с ростверком следует при строительстве на слабых грунтах, на карстовых и заторфованных участках. Также свайно-ростверковый фундамент способен заметно удешевить возведение построек на склонах.

Давайте рассмотрим разновидности ростверков и разберем отличия в конструкции.

Сборно-монолитный ростверк
Применение решения данного типа целесообразно в возведении многоквартирных домов или промышленных предприятий. Он включает в себя очень большое количество элементов. В ходе работы или после завершения сборки проводится омоноличивание.
Данный вариант предпочтительнее при больших бюджетах на строительство, так как сборка проводится с помощью тяжелого оборудования, а финансовые затраты на работу весьма существенные. Применять такую конструкцию в индивидуальном строительстве не целесообразно.

Сборный ростверк
Создается из стальных балок и имеет сварную конструкцию.
Основным недостатком является низкая прочность в стыках балок, а также возможные трудности с установкой. Продолжительность эксплуатации в суровых условиях не слишком высокая. Если на материал будет воздействовать влага и холод, то преждевременный износ неизбежен. В таких условиях конструкция имеет ресурс всего 15-20 лет. Использование сборного ростверка целесообразно в случае экономии времени и денег.

Монолитный ростверк
Это железобетонная конструкция, которая выглядит как лента с замкнутым периметром.
Главная задача при его устройстве – надежное присоединение к сваям, так как ростверк крепится к ним. Лента может иметь разную высоту в зависимости от воспринимаемой нагрузки. Решение данного типа удачно подходит для малоэтажного строительства и не требует огромных временных затрат. Такой вид ростверка часто используется для строительства бань, коттеджей и других малоэтажных построек на загородном участке.
Возведение монолитного ростверка происходит в несколько этапов:
устройство песчаной подсыпки, на которую будет ставиться опалубка;

установка опалубки из досок или щитов OSB;

укладка арматурного каркаса с надежным соединением с арматурой оголовков;

заливка раствора.

Какие еще разновидности существуют?
При выборе нужно учитывать, что существуют заглубленные, высокие и повышенные ростверки (зависит от позиции ленты с учетом заглубления в землю).
Заглубленные часто используются в строительстве из-за простоты установки. По периметру ровно по линии стен вырывается траншея с небольшой глубиной, в которой находятся оголовки сваи. После выполняется опалубка-желоб.
Зафиксировать желоб можно на брусках или воздушной подушке. При использовании данного решения нужно реализовать защитные шверты. Дополнительным плюсом является утепление коттеджа из-за создания воздушной подушки.
Высокие находятся над грунтом на высоте более 15 сантиметров, что исключает контакт ленты с грунтом даже при низких температурах (подъем вдоль свай в случае пучинистости грунта не приведет к деформациям). Поэтому отрыв конструкции исключен.
Главным минусом этого решения является отсутствие теплоизоляции, так как нет неподвижной воздушной подушки под зданием. В этом случае придется пожертвовать подвалом ради усиленной теплоизоляции. Это актуально для средней полосы России, в которой преобладают суровые морозы в зимний сезон.
Использование высокого ростверка на территории с субтропическим климатом предпочтительнее, так как проходящий воздух улучшит микроклимат, усилит циркуляцию воздуха и снизит влажность. Также можно реализовать проветриваемое помещение для хранения урожая. Это реализуется очень просто – создается арка между сваями, выкапывается траншея и зона для лестницы.
Повышенные имеют отметку низа на одном уровне с грунтом, поэтому нет зазора, способствующего проникновению ветра. При создании конструкции данного типа невозможно оборудовать территорию под коттеджем, поэтому эта зона защищается пластиком или шифером до самого дна. В противном случае повышенный ростверк достигнет грунта и попадет под воздействие пучения в зимний сезон.

Когда нужен ростверк?
Основной задачей конструкции является объединение свай, которые отдают точечную нагрузку на грунт. Далее происходит равномерное распределение нагрузки. Стоит отметить, что ростверки любых видов не влияют на грунт и не оказывают дополнительного давления, поэтому на него не влияет пучение грунта в зимний сезон. Использование конструкции целесообразно при малоэтажном строительстве зданий, которые имеют до 3-4 этажей в сложных грунтовых условиях. Как правило, это пучинистые и слабые грунты.
Смотрите также:
Последние публикации:
Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…
< Как сделать гидроизоляцию фундамента своими руками?
Какой фундамент дешевле? >
russkaya-banja.ru
