Диаметры железобетонных труб по ГОСТ

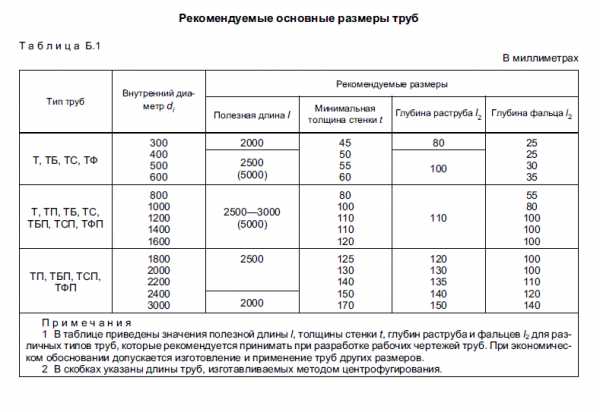

ГОСТ 6482-88 (2011) на ж/б трубы указывает следующие диаметры железобетонных труб:
Исходя из вышеуказанного, можно сделать вывод, что минимальный диаметр раструбных железобетонных (армированных) труб – 300 мм, а максимальный диаметр раструбных труб – 3000 мм
Дополнительно к этому можно добавить, что минимальный диаметр бетонных (не армированных) труб может быть 100 мм, трубы типа ТБ 10.10 – трубы бетонные по ГОСТ 20054-82.
ТРУБЫ БЕТОННЫЕ БЕЗНАПОРНЫЕ по ГОСТ 20054-82 (выдержка из ГОСТа) —
Настоящий стандарт распространяется на бетонные безнапорные раструбные и фальцевые трубы с круглым отверстием, изготовляемые из тяжелого бетона и предназначенные для строительства в любых климатических условиях, а также при сейсмичности района строительства до 7 баллов включительно, подземных трубопроводов, по которым предусматривается транспортирование всех видов сточных вод самотеком.
ТБ — раструбные цилиндрические со стыковыми соединениями, уплотняемыми герметиками или др. материалами;
ТБС — раструбные цилиндрические со ступенчатой стыковой поверхностью втулочного конца трубы, стыковые соединения которых уплотняют резиновыми кольцами;
ТБПС — то же, с подошвой;
ТБФ — фальцевые цилиндрические со стыковыми соединениями, уплотняемыми герметиками или др. материалами;
ТБПФ — то же, с подошвой.
Бетонные (не армированные) трубы бывают следующих диаметров:
ТБ 10.10 – 100 мм
ТБ 15.10 – 150 мм
ТБ 20.15 – 200 мм
ТБ 30.15 – 300 мм
ТБ 40.15 – 400 мм
ТБ 50.20 – 500 мм
ТБ 60.10 – 600 мм
ТБ 80.10 – 800 мм
ТБ 100.10 – 1000 мм
В настоящее время (2015 год) в центральном регионе России освоено производство всех типов железобетонных раструбных труб следующих диаметров:400, 500, 600, 800, 1000, 1200, 1400, 1600, 2000 мм – раструбные безнапорные армированные, длиной от 2,50 до 5,00 метров.
В Белоруссии , к этом могут добавить еще трубы диаметром 2400 мм, ТБП 240.25-3, трубы ж/б на плоском опирании (с подошвой)
Фальцевые трубы в России, в центральной ее части изготавливают диаметром:
150, 200, 300, 400, 600, 800, 1000 и даже 3000 мм, трубы типа ТБФ, ТФ по ГОСТ 20054-82
ООО «Современные Бетонные Технологии» не располагает данными о производителях труб диаметром 1800 мм, 2200 мм. (данные на 2015 год)
www.sbtbeton.ru

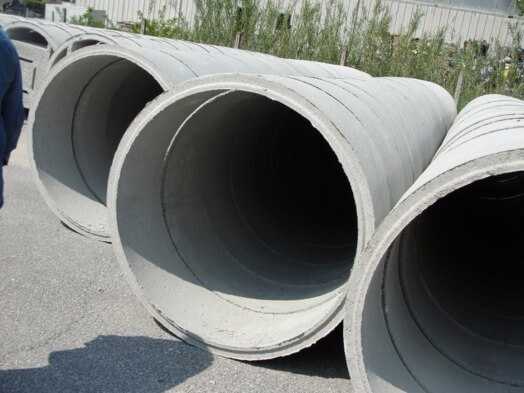

Бетонные трубы: виды, состав и маркировка
Бетон является распространенным строительным материалом. Вместе с тем? он используется в качестве основы для создания элементов канализующих систем, по которым перекачиваются различные, в том числе и агрессивные жидкости. Бетонные трубы обладают гладкой внутренней поверхностью, они прочные, устойчивые к воздействиям и чрезвычайно долговечные.
Преимущества и недостатки
Трубы из бетона обладают высоким сопротивлением к коррозии и химически агрессивным составам. Они способны выдерживать нагрузки, которые запредельны для вариантов из полимеров. Им присуща механическая прочность, которой не обладают керамические трубопроводы. Бетонные продуктопроводы в тяжелых условиях эксплуатации обладают высокой удельной прочностью, стойкостью к длительному переменному воздействию влаги и температур, конструкционной стойкостью к формированию трещин, деформациям и изгибанию, а также водонепроницаемостью. Бетонная труба не зарастает (более 50 лет), так как обладает гладкой плотной износостойкой поверхностью.
Нормативная точность изготовления позволяет герметично стыковать элементы канализующих систем. Использование специальных резиновых уплотнителей обеспечивает снижение трудоемкости работ и расходов на монтаж. Значительный вес труб из искусственного камня позволяет им с успехом противостоять выталкивающим силам, которые воздействуют на них во время оттепелей, паводков и пучений грунтов в морозы.
Тяжелые марки бетонов (от В30 и выше) обеспечивают высокие параметры морозостойкости (от F50 до F300) и водостойкости (от W4 до W6) продукции. Также эти трубопроводные изделия не горят и не плавятся. Длительность непрерывной эксплуатации таких трубопроводов составляет более 100 лет. К недостаткам следует отнести значительный вес и недостаточную прочность по сравнению с продукцией из железобетона.
Вернуться к оглавлениюДля чего предназначаются?
Магистраль в канаве.Основная сфера применения — формирование заглубленных до 10 метров трубопроводов, канализующих жидкости различного назначения и агрессивности. Это могут быть дренажные, водопроводные, хозяйственные, производственные, канализационные, ливневые и мелиоративные системы. Также в трубах могут «запираться» подземные реки. Такие самотечные и напорные коллекторы могут проходить под автомобильными, железнодорожными путями.
Трубы дорожные железобетонные используются для устроения проходных гидротехнических и инженерно-технических пересечений в насыпях под полотном транспортных магистралей. Также трубами из бетона оснащаются инженерные сети мостов, зданий. В бетонном микротоннеле, образованном ими, могут размещаться кабельные сети и трубопроводные коммуникации, в том числе и водоотведения.
Вернуться к оглавлениюВиды
Бетонным трубам придают нагрузочную прочность, которая определяет возможную степень их заглубления (5 классов нагрузки для глубины 2/4/6/8/10 метров соответственно). Из них формируют напорные (под давлением) и безнапорные (самотечные) трубопроводы. Также продукция различается формами поперечного сечения, длиной, конструкциями стыковочных узлов, диаметром, вложенными внутрь материалами.
По методу стыкования изделия подразделяются на фальцевые и раструбные. Трубой большого диаметра считается продукция с сечением до 550 см, а малого — от 50 см до 110 см. Герметичность соединения элементов бетонного трубопровода обеспечивают герметики, резиновые уплотнительные кольца, битумированная пенька, специальные конструкции на концах.
Вернуться к оглавлениюНапорные
Трубы напорные бетонные ТН 140-III.В них транспортируются жидкости под давлением, создаваемым насосными станциями. Часто — это трубопроводы канализации и водоснабжения с высокой пропускной способностью. По величине давления, для которого предназначена бетонолитная труба, их подразделяют на высоконапорные (до 25 атм.), средненапорные (до 20 атм.), низконапорные (до 10 атм.).
Материал, способный длительное время работать при таких давлениях — портландцемент от М400 и выше. Конструкция изделий бывает и раструбной, и цилиндрической. В раструбной круглой трубе могут стоять полимерные и стальные сердечники. По ним допускается перегонять жидкие слабоагрессивные компоненты, нагретые до 400 град.
Вернуться к оглавлениюБезнапорные
Трубы безнапорные фальцевые.В них жидкости движутся самотеком за счет уклона, создаваемого при проектировании трасс. Часто — это трубопроводы подземных вод, бытовой и ливневой канализации. Системы формируются трубой фальцевого или раструбного типа. Вяжущая основа бетона — шлакопортландцементы, быстротвердеющие и обычные портландцементы, сульфатостойкие и специальные стойкие к коррозии компоненты.
Вернуться к оглавлениюСостав бетонных систем
Место установки составных элементов трубопроводных систем — траншея, профиль которой обеспечивает проектный уклон. Формирование трубопровода предусматривает создание смотровых колодцев через 50 – 100 метров. Бетонолитная труба стыкуется с другими подобными компонентами подвижным или жестким образом через торцевой раструб или фальцевый профиль. Резиновые кольцевые уплотнители обеспечивают гибкое соединение. Бетонное изделие фиксируется к системе неподвижно, когда применяются герметики и битумированная пакля. В последнем варианте стыкования используются фиксирующие цементные растворы.
Вернуться к оглавлениюМаркировка и размеры

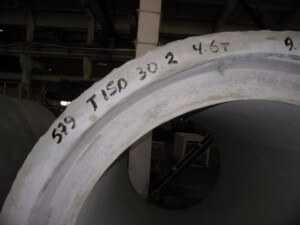

Бетонную трубу маркируют цифро-буквенным кодом, к примеру, ТБ 60.20-2. Буквы определяют тип трубы, первая цифра — внутренний диаметр (см), вторая цифра — длина (дм). После дефиса указан класс нагрузки. Так, маркировка ТБ 60.20-2 означает: раструбная цилиндрическая труба, которая имеет стыковое соединение, уплотняемое герметиками. Ее внутренний диаметр — 60 см, длина — 200 см, имеет второй класс по несущей нагрузке, применяется в обычных условиях.
Последней в маркировке может быть указана дополнительная информация об условиях применения изделия. К примеру, для экстремальных сред используются бетоны различной плотности: нормальной — «Н», повышенной — «П», особой — «О».
Пригодность к виду среды характеризуют признаки: кислотная — «К», щелочная — «Щ» и пр. Таким образом, фрагмент трубопровода с маркировкой ТБС 100.20-1-ПЩ — это раструбная круглая труба, имеющая ступенчатую стыковку поверхностью втулочного среза трубы, которая уплотняется кольцами из резины. Ее диаметр — 100 см, длина — 200 см, первая группа нагрузочной способности. Произведена из бетона повышенной плотности, через нее может прокачиваться щелочная среда средней агрессивности.
Длина и диаметр изделий зависят от типа единицы продукции. К примеру, трубы типа ТФП (с подошвой для сопряжения встык) для проходов от 1 до 1,6 м имеют длину 500 см, для прохода 2 м — 450 см, а для диаметра 240 см — 300 см. Изделия типа ТС (со ступенчатой поверхностью стыка) выпускаются длиной 250 см и 500 см в случаях, когда внутренний диаметр составляет 40, 50 и 60 см, а продукция длиной 350 см и 500 см выпускается диаметром 80 – 160 см.
Вернуться к оглавлениюЗаключение
Трубопроводы из бетона имеют прочные и герметичные конструкции, которые надежно эксплуатируются в течение многих десятилетий. Безаварийное применение труб обеспечивается соответствием между их предназначением и условиями использования.
kladembeton.ru

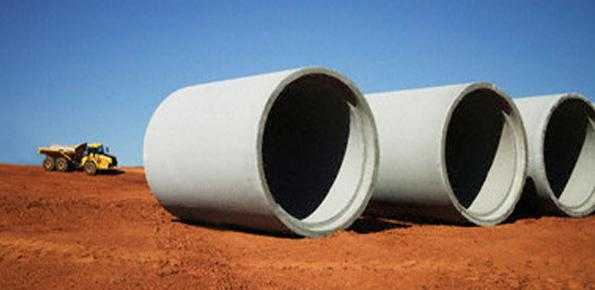

Бетонные трубы для магистральных коллекторов
Сброс внутриквартальных сточных вод производится в магистральный канализационный трубопровод, из которого в свою очередь, отходы жизнедеятельности попадают в коллектор, идущий непосредственно на городские очистные сооружения. Для устройства самотечных коллекторов преимущественно используются безнапорные
Зачем нужны бетонные трубы большого диаметра
Хозяйственно-бытовые или производственные стоки обладают, как правило, повышенной химической агрессивностью. Поэтому для изготовления труб, по которым транспортируются сточные воды, во многих случаях используется железобетон, обладающий соответствующими характеристиками.
Пропускная способность трубопровода определяется количеством стоков, проходящих по сечению за единицу времени. Для крупных городов диаметр коллектора может достигать 2 – 3 м, соответственно и цена бетонных труб такого размера достаточно высока.
Гладкая внутренняя поверхность труб из бетона сохраняется на весь период эксплуатации, что становится важным преимуществом этих изделий перед стальными, стенки которых под воздействием химически активных стоков зарастают достаточно быстро и поэтому подлежат периодической очистке.
Немалое значения для нормальной эксплуатации бетонного трубопровода имеет правильное устройство стыков отдельных секций, для чего швы конопатятся просмоленной пеньковой прядью или канатом, после чего заделывается цементно-песчаным раствором.
Основы технологии монтажа магистральных коллекторов
Монтаж бетонных труб коллекторов начинается с производства земляных работ – откопки траншеи необходимого сечения с откосами или с креплением стенок. Далее идут другие традиционные этапы:
- устройство песчаной постели, толщиной 0,15 – 0,20 м;
- сборка опалубки и устройство монолитного бетонного основания;
- монтаж труб коллектора, когда уложенные на основание, трубы выравниваются в плане и по высоте посредством подбивки деревянных клиньев;
- заделка мест стыка труб;
- устройство бетонных фундаментов в месте стыка труб;
- обратная засыпка траншеи с уплотнением грунта.
Перед началом работ, трубы должны быть доставлены с завода железобетонных изделий и складированы на бровке траншеи таким образом, чтобы с одной стоянки кран мог достать максимально возможное количество труб, поскольку перестановка автомобильного крана отнимает определенное время.
Вес бетонных труб большого диаметра варьируется от 7,33 тн до 14,45 тн, что предполагает использование автомобильного крана высокой грузоподъемности с длинной стрелой. Это накладывает дополнительные требования к подготовке точки стоянки, которая должна отстоять от бровки траншеи на определенном расстоянии.
Номенклатура железобетонных труб и их транспортировка
Наибольший спрос при устройстве магистральных коллекторов производственной, хозяйственно-бытовой и ливневой канализации находят трубы:
- внутренним диаметром 2,0; 2,5 и 3,5 м;
- длиной 2,0 и 2,5 м.
Из-за немалого веса и габаритов таких конструкций при их транспортировке требуется специальный транспорт, а для доставки труб диаметром 2,5 и 3,5 м на место укладки необходимо и разрешение на перевозку негабаритных грузов. Эти особенности отражаются на отпускной цене бетонных труб, выпускаемых предприятиями стройиндустрии.
Оптимальным вариантом является приобретение труб с условием, что доставкой изделий будет заниматься сам производитель.
В Москве и Московской области такие услуги предлагает столичный завод железобетонных изделий ЖБИ 4. Обладая собственным автопарком и разрешениями на транспортировку негабаритных грузов, наше предприятие имеет возможность доставлять продукцию своего изготовления непосредственно на место монтажа коллектора, независимо от габаритов изделия.
gbi4.ru
Безнапорные раструбные трубы для транспортировки жидкостей самотеком
Возможна комплектация железобетонных труб уплотнительными кольцами
3 нагрузка труб – цена базовая + 10%
2 нагрузка – высота насыпи до верха трубы до 4 метров
Трубы безнапорные раструбные – одна из самых популярных позиций в ассортименте завода ЖБИ-4. Бетонные трубы данной модификации широко используются при прокладке подземного трубопровода самого разного назначения.
Внутренний диаметр от 40 до 200 см позволяет транспортировать внушительные объемы технических жидкостей, бытовых, грунтовых и сточных вод. Основным условием длительной и эффективной эксплуатации безнапорных бетонных труб является не агрессивный по отношению к бетону состав стоков и жидкостей, проходящих по трубопроводу.
Производство железобетонных изделий с раструбом для трубопроводов
Завод ЖБИ-4 производит бетонные трубы с раструбом нескольких типоразмеров и двух типов нагрузки:
- второй, предполагающей глубину залегания до 4 м,
- третьей – глубина залегания до 6 м.
Производство железобетонных изделий
под маркой ЖБИ-4 – это не только гарантия качества, но и долговечность обустроенных с их помощью коммуникаций и ощутимая экономия от отсутствия необходимости часто ремонтировать и заменять вышедшие из строя участки. Трубы безнапорные раструбные изготавливаются строго в соответствии с нормативами ГОСТ 6482-88.Чем отличаются трубы безнапорные раструбные от прочих ЖБИ?
• Во-первых, раструбная труба – это довольно длинное (от 250 до 500 см) полое железобетонное изделие круглого сечения со стыковым соединением с одной стороны. Идеально круглая форма выбрана не случайно. Это оптимальный вариант для транспортировки жидкостей с точки зрения гидродинамических законов.
- Во-вторых, трубы железобетонные безнапорные ориентированы на транспортировку жидкостей самотеком. Для напорных трубопроводов используются другие модификации ЖБИ.
- В-третьих, труба бетонная раструбная изготовлена таким образом, что легко соединяется в единую конструкцию с другими железобетонными изделиями, совпадающими с ней по габаритам.
- В-четвертых, трубы бетонные безнапорные с раструбом используются лишь в неагрессивных для них условиях. При необходимости обустройства трубопровода для эксплуатации в агрессивной среде применяют ЖБИ со специальной защитной оболочкой, предотвращающей преждевременное разрушение бетона.
- В-пятых, железобетонные трубы раструбные выпускаются заводом ЖБИ-4 из выскопрочного бетона с армированием. Для труб, основное предназначение которых – эксплуатация в агрессивной среде, используется бетон самого высокого класса прочности.
Где узнать цены на бетонные трубы от ЖБИ-4?
Цены на ЖБИ безнапорные с раструбом представлены в каталоге и прайс-листе на сайте завода. Цена на бетонные трубы зависит от габаритов изделия. Технология производства у них одна, материалы и оборудование используется одно и то же. Так что порядок цен определяется исключительно габаритами изделий.
При обустройстве довольно длинных трубопроводов выгоднее приобретать пятиметровые изделия, поскольку стоимость за погонный метр такой трубы существенно ниже, чем у аналога в 2.5 м.
Условия сотрудничества и приобретения продукции аналогичны покупке прочих позиций – отгрузка готовой продукции осуществляется после ее оплаты. Сотрудники владеют актуальной информацией относительно графика работы цехов и загруженности автотранспорта.
Связавшись с нами, можно заранее согласовать объем поставки, получить счет на оплату и после перечисления денежных средств согласовать дату отгрузки. Доставка всей продукции завода производится во все российские регионы.
gbi4.ru
не видны, но очень важны
Для устройства коллекторов самотечной хозбытовой и ливневой канализации используются преимущественно раструбные железобетонные трубы большого диаметра, предназначенные для пропуска значительных объемов неагрессивных сточных вод.
Где востребованы раструбные железобетонные трубы
Бетонные трубы большого диаметра используются при устройстве магистральных канализационных коллекторов, отводящих на очистные сооружения хозбытовые и ливневые сточные воды. В коллектор стоки поступают из внутриквартальных сетей, к которым подключены домовые инженерные системы и ливнесборники во дворах, на площадях и улицах.
Поскольку магистральные коллекторы проектируются преимущественно самотечными, то для их прокладки используются безнапорные бетонные трубы с раструбным соединением.
При изготовлении таких труб используется центрифуга, которая вращает стальную форму с установленным внутри арматурным каркасом. В эту форму подается бетонная смесь, которая уплотняется под воздействием центробежных сил. Такое оборудование, которым обладают далеко не все производители ЖБИ, дает возможность столичному заводу ЖБИ-4 поставлять московским строителям высококачественные изделия, необходимые при прокладке коллекторов хозбытовой и ливневой канализации.
ЖБИ-4 — поставщик широкой номенклатуры изделий для инженерных сетей
Столичный завод ЖБИ-4 выделяется среди других производителей ЖБИ высокой культурой производства, качеством изделий и широким ассортиментом конструкций, необходимых при прокладке напорных и безнапорных коммуникаций.
Предприятие выпускает железобетонные изделия, предназначенные для устройства домовых и внутриквартальных инженерных сетей водопровода, хозбытовой и ливневой канализации, теплоснабжения, а также для магистральных коллекторов.
В частности, завод ЖБИ-4 предлагает трубы бетонные безнапорные:
- внутренним диаметром от 40 до 200 см;
- длиной трубы от 2,5 до 5,0 м;
- весом от 0,7 до 8,3 тн.
Класс бетона и прочностные характеристики ненапрягаемой арматуры, использующиеся при изготовлении труб, позволяют воспринимать нагрузки от грунта, действующие на изделие при глубине залегания трубопровода до 4,0 м.
Как правильно уложить раструбную трубу большого диаметра
Укладка труб в траншею, на уплотненный грунт или песчаную подушку, выполняется с использованием автомобильных кранов или трубоукладчиков на базе гусеничных тракторов. При этом используются специальные клещевые захваты или текстильные стропы, грузоподъемность которых зависит от марки изделия и соответственно его массы.
Для устройства стыка, в конце каждой трубы откапывается приямок для размещения в нем раструба и устройства стыка. Уплотнение и заделка стыков раструбных железобетонных труб производится с использованием резиновых колец, а также пропитанной смолой или битумом пенькой и цементно-песчаного раствора.
Для правильной укладки участка канализационного коллектора из-за небольшой длины труб, необходим постоянный контроль положения трубопровода: его прямолинейного направления и фактического уклона.
Для проверки прямолинейного расположения коллектора на участке, над соседними колодцами выставляется обноска, на которой положение оси трубопровода фиксируется вбитыми гвоздями. На гвозди натягивается стальная проволока, по которой перемещается отвес, позволяющий проверить отклонение оси каждой железобетонной раструбной трубы от оси всего трубопровода.
Соблюдение величины уклона достигается за счет подготовки основания. Для этого на дне траншеи выполняются маяки, верх которых соответствует низу трубы. По маякам выполняется основание, создающее необходимый уклон дна траншеи.
Далее на подушку укладываются и стыкуются друг с другом трубы, образуя тем самым готовый участок канализационного коллектора.
gbi4.ru
Лекальные бетонные блоки для фундамента – основание под трубы большого диаметра
Устройство магистральных коллекторов и водопропускных сооружений с использованием железобетонных труб большого диаметра, сопряжено с определенными трудностями. В частности, очень сложно уплотнить грунт под трубами при обратной засыпке траншеи или отсыпке насыпи, поскольку далеко нависающая стенка трубы препятствует производству работ по уплотнению грунта в этом месте. Избавиться от такой проблемы помогают лекальные бетонные блоки для фундамента, выпускаемые рядом отечественных предприятий стройиндустрии.
Где используются лекальные бетонные блоки для фундамента
При устройстве водопропускных сооружений под автомобильными и железными дорогами, предназначенными для устройства прохода под этими сооружениями речек и ручьев, достаточно нелегкой задачей становится фиксация крупноразмерной сборной трубы в проектном положении, особенно при укладке их на бетонную подготовку.
Такая же проблема возникает и при монтаже подземных и надземных коллекторов из железобетонных раструбных труб большого диаметра. Решить эту задачу помогают лекальные бетонные блоки для фундамента, представляющие собой прямоугольную плиту, верхняя поверхность которой имеет вогнутую форму.
Такие изделия, установленные на песчаную подушку или бетонную подготовку позволяют уложить трубу в ложементы и зафиксировать ее положение в пространстве. При этом длина подушек такова, что стык труб располагается за их пределами.
Несмотря на схожесть конструкции, лекальные блоки для водопропускных систем и для магистральных коллекторов выпускаются по разной нормативной документации и имеют различную маркировку:
- железобетонные изделия для пропуска малых рек и ручьев под дорожными насыпями маркируются буквой Ф и требования к ним указаны в ТПР 503-7-015.90,
- лекальные блоки под трубопроводы имеют обозначение ЛБ и их изготовление происходит в соответствии с чертежами серии 3.501.1-107.
Оба вида блоков имеют размеры, позволяющие использовать их для укладки труб диаметром от 600 до 1800 мм. Для их изготовления используется тяжелый бетон класса прочности B30, с морозостойкостью не ниже F 300 и водонепроницаемостью не менее чем W 6. Такие железобетонные изделия имеют различную длину и радиус кривизны верхней плоскости, который зависит от диаметра трубы, которая будет уложена на ложемент блока.
Применение железобетонных лекальных подушек позволяет упростить монтаж крупноразмерных труб и уменьшить объем обратной засыпки под трубой, которую очень неудобно трамбовать и крайне сложно проконтролировать степень ее уплотнения. При использовании лекальных бетонных блоков для фундамента снижаются трудозатраты на монтаже, повышается плотность грунта, надежность и долговечность сооружений.
Продукция завода ЖБИ-4 пользуется спросом на столичном рынке строительных конструкций
Для удовлетворения потребности строителей и монтажников Москвы и Московской области в лекальных блоках, столичный завод ЖБИ-4, производит лекальные блоки под железобетонные раструбные трубы с внутренним диаметром 1,0; 1,2 и 1,6 м.
Изделия марки Ф, из которых собираются основания водопропускных сооружений, могут иметь:
- длину 1,25 и 2,0 м;
- ширину 1,16; 1,32 и 1,62 м;
- толщину 0,43; 0,46 и 0,52 м.
Габариты изделий имеют такую величину, что под каждую сборную трубу можно укладывать один или два блока, в зависимости от конструктивных решений водопропускного сооружения.
Железобетонные конструкции столичного завода ЖБИ-4 достаточно популярны на московском рынке строительных конструкций. Спрос на продукцию предприятия объясняется ее высоким качеством, широким ассортиментом, а также возможностью заказать изделия с доставкой непосредственно на строительную площадку.
gbi4.ru
Железобетонные трубы: напорные и безнапорные
Железобетонные трубы, несмотря на наличие на современном рынке изделий из стали и полимеров, не перестали быть популярными. Их, как правило, используют в процессе монтажа магистралей. Они способны претерпевать большие нагрузки.
Область применения
Железобетонные трубы распространены в гражданском строительстве. Наиболее часто их применяют при укладке септиков, по которым мигрируют промышленные и бытовые стоки. Ввиду того что такие трубы обладают значительным диаметром, их широко применяют при монтаже магистральных коллекторов. Они незаменимы при обустройстве ливневых канализационных систем. Такие трубы могут иметь разный профиль, что позволяет использовать их при монтаже различных конструкций по типу опор, фундаментов и многого другого.
Разновидности ж/б труб
Железобетонные трубы классифицируются по некоторым признакам. Таким образом, они могут быть безнапорными. Такие изделия применяются для транспортировки жидкостей самотеком. Их недопустимо применять в условиях, которые предусматривают значительное давление жидкостей. Вместе с тем такие трубы могут воспринимать высокие механические нагрузки, а также имеют превосходные прочностные характеристики.
Вторая классификация ж/б труб – напорные изделия, применяемые при монтаже магистралей, которые функционируют при высоких нагрузках в виде внутреннего давления. Эта разновидность изделий производится по особой технологии, которая предусматривает осуществление опрессовки, улучшающей качественные характеристики. Напорные железобетонные трубы обладают большой толщиной стенки, которая иногда достигает 10 % по отношению к внутреннему диаметру.
Существуют еще трубы специального назначения, диаметр которых иногда достигает 2 м при длине в 5 м. Такие изделия особо прочны. Что касается напорных труб, то они могут иметь одну из четырех модификаций по давлению (5-20 атмосфер), их используют для жидкостей, которые не отличаются агрессивной средой. В производстве особенно распространены изделия, диаметр которых находится в пределах 40-160 см.
Железобетонные трубы классифицируются еще по максимальной глубине заложения. Можно выделить 3 группы, каждая из которых предполагает расстояние от поверхности земли в пределах 2, 4 и 6 м.
Раструбные железобетонные трубы
Такая труба имеет вид традиционной пластиковой или чугунной канализационной. Для того чтобы сделать сопряжение подобных изделий герметичным, следует применять уплотнители. Изделия раструбного типа просто укладывать, это и делает их столь распространенными. При этом диаметр стыков больше по сравнению с основным диаметром. Такие изделия могут быть как напорными, так и безнапорными.
Маркировка железобетонных изделий
Для того чтобы понять, какие перед вами изделия – трубы железобетонные безнапорные раструбные или другие, необходимо разбираться в маркировке. Таким образом, первые цифры, которые можно увидеть на безнапорных изделиях, снабженных раструбом, указывают на величину внутреннего сечения, данные указаны в сантиметрах. Тогда как по второй комбинации можно понять, какова длина трубы, она, кстати, обозначается в дециметрах. Последняя цифра – это несущая способность, которая указывает на допустимую глубину расположения при монтаже.
Если труба водопропускная железобетонная может быть использована при укладке системы напорного типа, то на ней будет буквенная аббревиатура ТН. При наличии на трубе бортика, подошвы или стыковочного узла на ней можно увидеть маркировку ТБ, ТП, ТС соответственно. А вот у фальцевых изделий могут быть следующие маркировки: ТФ, ТФП, ТБФП, ТО, ТЭ и иные.
Плюсы ж/б изделий
Трубы железобетонные безнапорные или напорные имеют массу преимуществ, первое из которых предполагает высокую прочность и надежность изделий. Эти качества обусловлены особой технологией производства. Именно центробежное литье позволяет получать столь долговечные изделия. В ходе изготовления используется еще и вибропрессование. Дополнительными плюсами ж/б труб выступают незначительная стоимость, что объясняется не столь высокими затратами при производстве; а также способность претерпевать перепады температур. Кроме того, трубы могут эксплуатироваться при большом диапазоне температур. Их допустимо использовать в суровых внешних условиях. Бетон не поддается воздействию коррозии, а также не гниет, что заставляет потребителей выбирать его гораздо чаще по сравнению со сталью. Среди преимуществ специалисты выделяют диэлектрические качества материала, это помогает исключить блуждающие токи. Прослужат такие изделия более полувека.
Минусы ж/б труб
Трубы железобетонные безнапорные и напорные имеют и некоторые минусы. Иногда для их монтажа есть необходимость использовать специальную технику, что делает проведение работ более затратным. Кроме того, для беспрепятственного прохождения жидкостей в некоторых случаях возникает потребность смазывать внутреннюю поверхность труб специальным составом, что предполагает дополнительные трудозатраты.
ГОСТ 6482-88
Нормы изготовления регламентирует ГОСТ: железобетонные трубы по нему должны отвечать характеристикам водонепроницаемости, кроме того, они должны претерпевать внутреннее гидростатическое давление в пределах 0,05 МПа. Бетон должен быть устойчив к морозу. Кроме того, в основе труб должен быть тяжелый бетон, приготовленный согласно ГОСТ 26633, его прочность на сжатие должна быть равна В25.
Упомянутая прочность на сжатие может быть изменена, но при этом недопустимы отклонения, которые выходят за рамки ГОСТ 13015.0. Водонепроницаемость стенок трубы должна соответствовать классу W4. Водопоглощение не должно превышать 6 % по массе. В качестве арматурного каркаса может быть использована сталь А-I и А-III (ГОСТ 5781).
Характеристики ж/б труб
Все качественные характеристики ж/б труб регламентирует упомянутый ГОСТ, трубы железобетонные безнапорные не должны иметь трещин на стенках, в противном случае использовать их в работе нельзя. В качестве исключения выступают усадочные трещины, ширина которых не превышает 0,05 мм. Комплектность тоже определяется стандартами. Так, трубы, которые имеют маркировку ТБ, ТСП, ТБП, а также ТС, должны быть реализованы и поставлены покупателю вместе с уплотняющими кольцами, выполненными на основе резины. Качество определяется еще и правильностью нанесения маркировки, это указывает на то, что производитель четко следовал правилам, прописанным в ГОСТе. Маркировка должна быть нанесена на внешнюю поверхность раструба, обозначение может быть и на одном конце трубы фальцевого типа.
Диаметры железобетонных труб были указаны выше и очень разнообразны. Для прокладки той или иной системы можно подобрать изделия с определенными параметрами. Не стоит думать, что если при монтаже придется потратиться на тяжелую технику, то система окажется значительно дороже той, что имеет в основе трубы из другого материала. Ведь бетонные трубы способны окупить себя в течение срока эксплуатации, не требуя проведения ремонта длительное время.
Трубы железобетонные раструбные достаточно удобны при укладке, именно поэтому их используют наиболее часто, но перед самостоятельным монтажом системы стоит проконсультироваться со специалистом.
