Как рассчитать кубатуру фундамента самостоятельно

2 Октябрь 2018      Стройэксперт      Главная страница » Фундамент » Расчет      Просмотров:   1144 Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Опеределяем нужное количество бетона

Фундамент является важной частью любого строения и одновременно самой затратной. Для создания надежного и прочного основания необходимо правильно выбрать строительные материалы, а также определить их количество.

Для чего нужна кубатура фундамента

Объем несущего основания важно определять по нескольким причинам:

  • Во-первых, известный объем фундамента помогает точно определить объем земляных работ и расходы, связанные с этим этапом.
  • Во-вторых, по объему фундамента не сложно определить нужное количество бетонной массы и строительных материалов, которые потребуются для приготовления раствора.
  • В-третьих, зная объем фундамента, можно легко рассчитать расход материалов, которые потребуются на опалубку, создание армирующего каркаса и прочие мероприятия.

В строительстве при расчетах параметров фундамента за основную единицу принимают объем, а не массу, так как 1м3 бетонной смеси разных марок имеет разный вес. Для определения кубатуры фундамента сложной формы конструкцию делят на более простые фигуры.

Расчет объема фундамента выполняется по определенной схеме, которая зависит от типа фундамента.

к оглавлению ↑

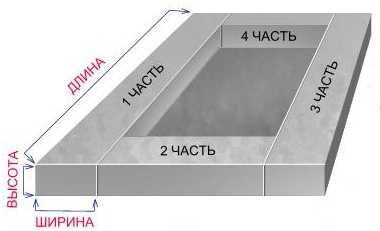

Определение объема ленточного фундамента

В целом посчитать количество бетона для заливки ленточного основания можно самостоятельно. Для этого необходимо знать высоту, ширину и длину ленты. Если фундамент имеет одинаковую ширину и высоту по всей длине, то можно воспользоваться простой геометрической формулой:

V = S*L.

В этой формуле буква «S» обозначает площадь сечения фундамента, которую можно рассчитать, умножив ширину фундамента на его высоту. Буква «L» обозначает общую длину бетонной ленты.

Для примера можно рассмотреть следующий вариант:

Ленточное основание под дом размером 10*8 метров имеет ширину 0,4 метра и высоту 0,8 метра. Вначале определяется площадь сечения фундамента:

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Бетон для заливки ленточного фундамента

S = 0,4*0,8= 0,32 м2.

Далее высчитывают общую длину бетонной ленты, которая равна периметру дома:

L = (10+8)*2 = 36 метров.

Теперь можно смело рассчитать объем ленточного основания с одинаковым сечением по всей длине:

V = 0,32*36 = 11,52 м3.

Следовательно, для заливки фундамента ленточного типа под дом размером 10*8 необходимо около 12 кубических метров бетонного раствора.

Если фундамент имеет разную ширину на отдельных участках, то расчет ведется отдельно для каждого участка, затем полученные значения суммируют.

Также важно учесть те части фундамента, которые располагаются под всеми несущими перегородками, рассчитать их объем и добавить к общему результату.

Дополнительно рекомендуем статьи на темы: как определить глубину заложения фундамента, как залить фундамент под дом своими руками и какой фундамент лучше: ленточный или монолитный.

к оглавлению ↑

Самостоятельный расчет объема монолитного плитного основания

Плитное основание – это монолитная железобетонная конструкция, располагающаяся по всей площадью строения. Такой фундамент в большинстве случаев выполнен в форме прямоугольника или квадрата. Следовательно, основными параметрами также считаются длина, ширина и высота железобетонной конструкции. Расчет объема выполняется по формуле:

V = S*H.

В этой формуле буквой «S» обозначена площадь основания, а буква «H» — это высота плиты.

Например, нужно определить объем бетона, который потребуется для заливки монолитной плиты размером 8*8 метров и высотой 0,3 метра.

Вначале определяем площадь основания:

S = 8*8 = 64 м2.

Теперь высчитываем объем бетона, необходимый для заливки монолитной плиты указанного размера:

V = 64*0,3 = 19,2 м3.

Если монолитная железобетонная плита имеет форму, отличающуюся от стандартного прямоугольника или квадрата, то поступают по аналогии с ленточным фундаментом. То есть делят основание на простые формы, рассчитывают объем каждой части и суммируют полученные значения.

Очень часто монолитное плитное основание имеет ребра жесткости, в этом случае объем высчитывают отдельно каждого участка, суммируют полученные значения, а затем добавляют к общему результату.

Читайте дополнительно: плюсы и минусы монолитного фундамента и как построить фундаментную монолитную плиту своими руками.

Выполняя расчет кубатуры фундамента, важно понимать, что неправильный результат может привести не только к перерасходу строительных материалов, но и стать причиной деформации и разрушения основания и всего строения. Поэтому необходимо ответственно подойти к процессу, а лучше всего доверить выполнение расчетов квалифицированным специалистам.



stroykarecept.ru

Как рассчитать кубатуру фундамента: формула расчета объема

Расчет кубатуры фундамента (таблица)

Практически любой существующий фундамент нуждается в грамотном расчете необходимого для его возведения количества бетона, арматуры, древесины для опалубки, прочих материалов.

Но, без грамотного расчета кубатуры будущего фундамента спрогнозировать расходы на возведение основания практически не реально, тем более, что существует большое количество различных типов оснований.

Соответственно, приходится вспоминать школьный курс математики, поднимать формулы объема конструкций, и уже потом все суммировать, умножать и делить.

Но без подробного расчета кубатуры будущего фундамента в любом случае не обойтись, ведь именно эта величина уже ведет за собой расчет количества цемента, песка, арматуры и прочих материалов.

Зачем нужны такие сложные математические манипуляции?

  • Когда известны габаритные размеры основания, легко просчитать финансовые расходы на земляные работы;
  • Кубатура котлована в некоторых типах фундаментов отвечает необходимому количеству бетонного раствора;
  • Когда есть кубатура, тогда быстро просчитывается необходимое количество цемента, песка и щебня, особенно в частном строительстве;
  • Если правильно рассчитать кубатуру фундамента, тогда не произойдет перерасход строительных материалов.

Основание монолитной плиты

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельноОпределение объема материалов на плитное основание

Монолитное основание – это большая прямоугольная плита, погруженная на конкретную глубину в почву.

А это значит, что расчет объема плиты займет минимум времени, ведь уже по готовым чертежам несущих стен можно просчитать длину, ширину и толщину конструкции.

Для примера: длина фундамента 12 метров, ширина 7 метров, толщина 0,6 метра. В результате объем плиты будет следующим: 12*7*0,6=50,4 м3.

Но этот объем не совсем отвечает действительности, ведь в любой монолитной плите есть армирующая сетка. Можно также посчитать суммарный объем всех прутьев и обвязки и отнять ее от суммарного объема фундамента.

Но в частном строительстве таких подробных расчетов никто не делает, ведь суммарный объем арматуры редко когда составляет более 1 кубометра.

Ленточный фундамент с блоков или камня

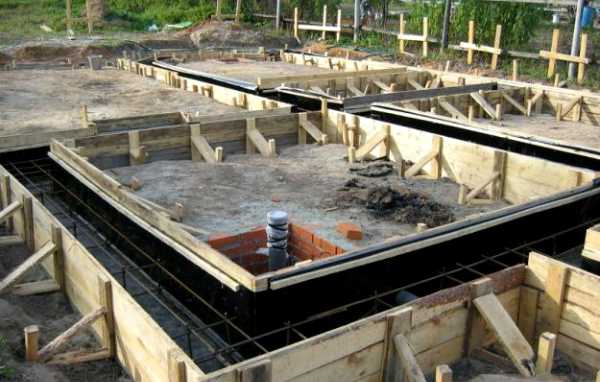

Готовая траншея для ленточного фундамента

Расчет ленточной конструкции напоминает монолитную, только тут уже есть ряд особенностей. Для начала, бетонного раствора тут идет всегда меньше, ведь ленточное основание имеет несущие боковые и промежуточные грани, а внутренняя поверхность пустая. Итак, какие величины нужны для точного расчета ленточной конструкции:

  • Длина всех несущих стен и промежуточных несущих перегородок;
  • Ширина котлована основания с учетом толщины стен и надбавки на опалубку;
  • Глубина залегания фундамента;
  • Тип основания: монолитный бетонный или сборный с блоков, бутового натурального или искусственного камня.

В самом простом расчете, можно просто посчитать суммарный объем готового параллелепипеда по принципу монолитной конструкции и отнять от нее объем пустот.

Таким образом, типичный расчет ленточной конструкции с габаритными размерами 10х12 метров, шириной ленты 0,4 метра и глубиной залегания в 2 метра, а также одной продольной лентой для межкомнатной перегородки толщиной 0,5 метра, можно рассчитать следующим способом:

  • Полнотелый параллелепипед с учетом пустот: 10 х 12 х 2 = 240 м3.
  • Пустые секции внутри конструкции: (10-0,4-0,4)*(12-0,4-0,4)*2 = 206,08 м3.
  • Разница объемов, которая пойдет на все внешние и внутренние стены, составляет: 240-206,08 = 33,92 м3. Сразу нужно округлить это значение до целого большего числа, ведь есть также толщина пространства под опалубку.
  • Межкомнатная лента (10-0,4-0,4)*0,5*2 = 9,2 м3.
  • Итого. Суммарная кубатура ленточного фундамента с заданными параметрами составляет 33,92+9,2 = 43,12 м3 (44,0 м3).

Столбчатый фундамент

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельноРабочие формулы расчета объема фундаментов, в частности столбчатого

Столбчатые основания считаются одними из самых простых и удобных в расчете, ведь это сумма двух геометрических фигур – параллелепипедов столба и подошвы.

Полученный объем умножается на количество столбов, устанавливаемых под ростверком с интервалом в 2 метра.

Если брать расчет более практичный, тогда для сооружения размерами 6*6 метра нужно использовать 20 столбов с размерами основания 0,5*0,5*0,2 метра и столбчатой частью 0,3*0,3*0,8 метра.

В результате простых вычислений можно получить следующие параметры столбчатой конструкции:

  • Основание: 20х0,5х0,5х0,2 = 1 м3.
  • Столбы: 20*0,3*0,3*0,8 =1,44 м3.
  • Суммарный объем столбчатого фундамента: 1+1,44 = 2,44 м3.

Свайно-ростверковый и винтовой фундамент

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельноСхема свайного бетонного фундамента

Общая кубатура таких оснований – это суммирование объемов столбов и плит ростверка.

Иными словами, это комбинированный вариант расчета ленточного фундамента и столбчатого.

Только тут в расчете учитывается кубатура цилиндра столба.

Внимание, если используются заводские буронабивные сваи или винтовые металлические конструкции, тогда проводится расчет только ленточной части ростверка, а параметры столбов не применяют.

Их можно использовать разве при расчете необходимого количества земляных работ.


fundamentclub.ru

Как рассчитать кубатуру фундамента: правила и справочные таблицы

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Как посчитать объем фундамента - Всё о фундаменте

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Как посчитать кубатуру фундамента под дом

Как посчитать кубатуру фундамента? –здесь поможет алгебра и геометрия школьного курса.Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно В основном объем бетонной смеси рассчитывается по кубатуре внутренней вместимости опалубки, которая определяется на расчетном этапе либо по чертежам, либо еще точнее по данным, которые снимают с готовой конструкции.

Наиболее простое решение – использование специальной программы-калькулятора, в которую вводят предполагаемые длину, ширину, высоту и толщину стенок фундамента. В результате получается точный объем необходимого раствора и даются рекомендации по его приготовлению из песка, цемента и щебня.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Фундамент – основа всей несущей конструкции. От правильности произведенных расчетов и его закладки зависят технические и эксплуатационные качества строения. Поэтому этап подсчета строительных затрат и составление соответствующей сметы очень важен.

Грамотно рассчитанная кубатура – возможность избежать лишних денежных затрат на стройматериалы и не нарушить технологию процесса заливки.

Бетон измеряется его объемом, а не массой из-за разности в весовых значениях для 1 кубометра смеси разных марок. При наличии сложной геометрии фундамента процесс вычислений облегчается разбиением конструкции на более простые ее составляющие.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Чтобы посчитать кубатуру для разных типов фундамента в ход идут различные методы.

Важность почвенного состава

Для качественного обустройства базиса необходимо определить тип почвы под возводимым строением. Почвы песчаного типа могут проседать, поэтому закладка основания осуществляется на глубину 4-8 дм.

Почвы глинистого типа могут промерзать, поэтому траншея под обустройство фундамента роется на всю ее глубину залегания. Глубина заливки базиса зависит и от уровня промерзания субстрата, на которую влияет географическое положение.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Если глубина обустройства основания зависит от почвенного состава и расположения подземных вод, а длина будет зависеть от размеров сооружения, то ширина – от толщины возводимых стен – от 20 до 40 см. Поэтому рассчитать куб базиса не сложно, важно лишь определить его тип.

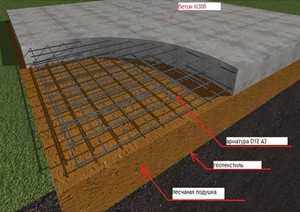

Монолитная плита

Это монолит, представляющий собой прямоугольный параллелепипед, расчет граней которого производится по уже сооруженной конструкции опалубки или по чертежам. Плита располагается под всей площадью строения.

Ее давление на грунт минимально при выдерживании значительных несущих нагрузок. Вычисление объема данной конструкции производится путем перемножения площади подошвы базиса и высоты опалубного сооружения.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Площадь подошвы вычисляется умножением ширины и длины ростверка.

Например, для вычисления куба основания с параметрами ростверка 10х12 м и высотой плиты в 0,4 м нужно все значения перемножить и получить в результате 48 куб. м (10х12х0,4=48 м3). Для точности из этого результата вычисляется кубатура слоя армирования.

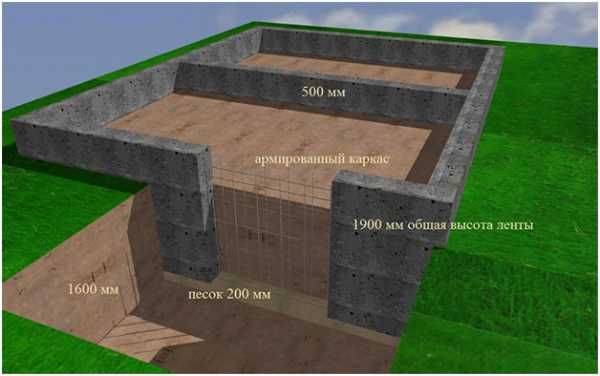

Ленточный фундамент

Это аналогичный полый изнутри прямоугольный параллелепипед, с возможным расположением внутри него поддерживающих элементов для межкомнатных стеновых панелей.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Для малоэтажного строительства ленточное основание популярно благодаря высокой несущей способности, небольшим габаритам и простой укладке. Как посчитать кубатуру фундамента в этом случае?

Для этого вычисляется разность, где в качестве уменьшаемого выступает объем параллелепипеда из внешних опалубных стенок, а в качестве вычитаемого – объем параллелепипеда из уже внутренних стенок.

Далее к итогу прибавляются объемы внутренних лент, предназначенных для поддержания межкомнатных перегородок. Поперечные и внутренние представляют 1 параллелепипед, а продольные идут за 2 параллелепипеда.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Например, при объеме базиса 10х12 м с шириной ленточной основы в 0,4 м и глубиной 2 м, с дополнительной 1-ой внутренней лентой, 0,5 м в толщину:

  • Внешний параллелепипед будет 10х12х 2=240 м3;
  • Внутренний – (10-0,4-0,4)х(12-0,4-0,4)х2=206,08 м3;
  • Объем ленточной основы под несущими конструкциями 240–206,08=33,92 м3;
  • Внутренняя ленточная основа (10-0,4-0,4)х0,5х2=9,2 м3;
  • Требуемый куб заливки 33,92+9,2=43,12 м3.

Пример расчета фундамента посмотрите на видео:

Базис на сваях

Свайное основание – ориентированная группа опор, которые заглубляют в грунт. Простой и экономичный базис. При его возведении методом бурения бетон заливается в заранее пробуренные круглые скважины.

В этом случае кубатура – это сумма 2-ух геометрических фигур. Первая фигура – подошва, в виде широкого и низкого параллелепипеда. Вторая фигура – столб, в виде высокого и узкого параллелепипеда.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Производится умножение данного значения на число столбовых опор в базисе, которые располагаются вдоль периметра через каждые 2 м.

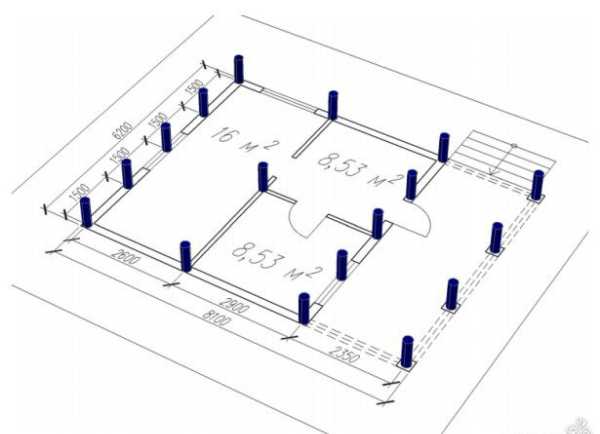

Например, для строения 6х6 м с числом столбовых опор 20 (4 в углах и 16 промежуточных), базис которого 0,5х0,5х0,2 м, а столбовые опоры 0,3х0,3х0,8 м, объем базиса будет 20х0,5х0,5х0,2 = 1м3. Для столбовых опор это значение 20х0,3х0,3х0,8=1,44 м3. Соответственно, кубатура заливки 1+1,44=2,44 м3.

Пример расчета свайно-ленточного основания посмотрите на видео:

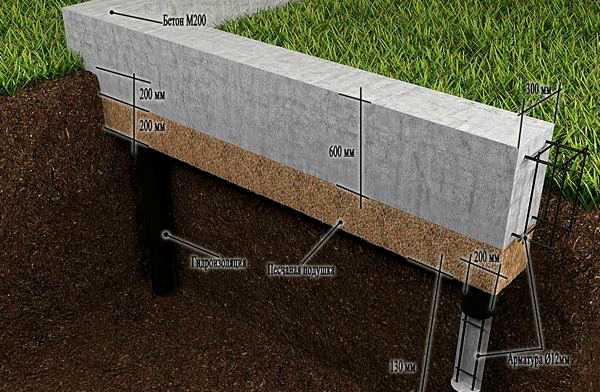

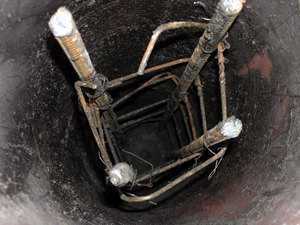

Буронабивной базис с монолитным ростверком

Объем базиса в этом случае, – это сумма кубатур опорных элементов и ростверковой плиты. Сложная конструкция разбивается на многочисленные простые фигуры, для которых по отдельности вычисляется объем.

Объем опорных элементов – это произведение площади ее основы на высоту от подошвы до нижнего края монолитного ростверка. А площадь круглой основы – это 1/4 от произведения удвоенного диаметра и числа π (3,14).

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Пример для 20 опор сечением 0,4 м, углубленных на 2,5 м и ростверкового элемента 10х12х0,3 м:

Объем опор производится, как 20х(1/4х 3,14х0,4х0,4)х2,5=6,28 м3;

Кубатура ростверкового элемента производится, как 10х12х0,3=36 м3;
В общем будет 36+6,28=42,28 м3.

Возведение базиса – сложный и многоэтапный процесс. Полный ход расчета расходных стройматериалов – это множество нюансов, которые под силу опытному инженеру.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Здесь представлены упрощенные модели калькуляции основания в помощь домовладельцу, который должен адекватно затрачивать свои денежные средства на строительные процессы.

Расскажите об этой статье друзьям в соц. сетях!

Как рассчитать кубатуру фундамента для различных его типов

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельноВсем известно, что строительство любого жилого дома начинается с возведения фундаментного основания. На фундамент приходится вся нагрузка от строения, в том числе и вес самого здания. Его главной задачей является равномерное перераспределение этой нагрузки на грунт.

Чтобы запланировать финансовые расходы и закупить материалы, необходимые для строительства фундамента, важно знать, как рассчитывается их количество. В частности, это касается бетона, который сегодня чаще всего используют для изготовления оснований.

Расход бетона измеряется в кубических метрах, и для определения его количества нужно рассчитать объем основания. Схема расчета объема фундамента зависит от его типа и конфигурации.

Виды фундаментных оснований

Долговечность постройки во многом определяется тем, насколько правильно был выбран тип фундамента. Выбор основания зависит от таких факторов, как несущая способность грунта, наличие подземных вод, особенности местного ландшафта, предполагаемые нагрузки на фундамент, конфигурация постройки и др. Выделяют три основных типа фундаментов, которые пользуются наибольшей популярностью среди застройщиков:

  • Плитный. Это, по сути дела, монолитная железобетонная плита, устраиваемая под всей площадью постройки. Благодаря тому, что такое основание имеет максимальную опорную площадь, его можно возводить даже на грунтах с невысокой несущей способностью. Плитный фундамент считается самым оптимальным вариантом основания под тяжелые строения.
  • Ленточный. Такой вид основания является самым популярным при строительстве загородных домов и коттеджей. Он подходит для возведения построек из любых материалов: дерева, кирпича, блоков и т. д.
  • Столбчатый. Является самым экономичным по расходу строительных изделий и материалов, и при этом возводится достаточно просто. Столбчатое основание — это расположенные на углах и в местах пересечения стен железобетонные столбы, иногда соединенные ростверками.

Объем бетона, необходимого для возведения фундамента, равняется внутреннему объему опалубки. Чтобы рассчитать кубатуру, можно воспользоваться специально разработанной программой-калькулятором, в которую достаточно ввести предполагаемые размеры фундамента:

В результате программа выдаст точный объем бетона, который потребуется закупить, и советы по изготовлению бетонного раствора.

Этот способ вычисления является самым простым и быстрым. Однако существует также и множество других методов вычисления объема основания. Рассмотрим самые простые из них для каждого конкретного типа фундамента.

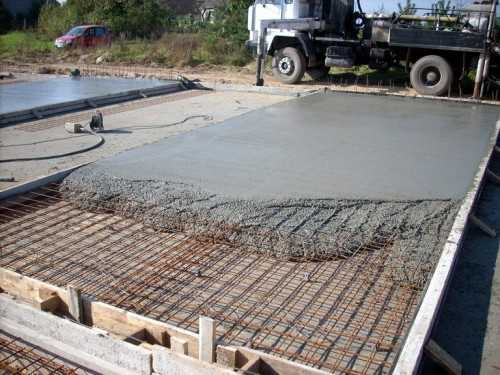

Расчет кубатуры бетона для плитного основания

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельноФорма плитного фундамента напоминает прямоугольный параллелепипед. Измерение его граней можно выполнить по проектным чертежам либо по уже готовой опалубке. Для получения максимально точных результатов рекомендуется применять второй вариант замеров. Расчет объема бетона производится очень просто: площадь подошвы основания умножается на высоту опалубки. Площадь подошвы при этом определяется путем перемножения длины и ширины ростверка.

В большинстве случаев при возведении фундамента в него дополнительно закладывают ребра жесткости. Это делается для придания прочности и увеличения несущей способности основания. Поэтому при более точных расчетах следует рассчитать отдельно объемы ребер, а затем вычесть из полученной кубатуры основания объем армирующих конструкций.

Определение объема ленточного фундамента

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельноОснование ленточного типа также представляет собой прямоугольный параллелепипед, внутренняя часть которого является полой. Несмотря на то что форма ленточного фундамента кажется довольно сложной, вычисление кубатуры такого основания не составит больших трудностей.

Если сечение стенок будет одинаково по всей длине, то кубатура высчитывается путем умножения периметра конструкции на ее толщину и ширину. В случае когда стенки фундамента имеют разное поперечное сечение, кубатуру необходимо рассчитать для каждого отдельного участка, после чего полученные данные суммируются.

При строительстве ленточного фундамента многие специалисты рекомендуют использовать уже готовые бетонные блоки. Такой способ значительно проще и позволит существенно сэкономить затраченное время и силы. Все необходимые для работ материалы можно закупить на ближайшем строительном рынке или в супермаркете. Расчет количества бетонных блоков производится путем деления общей кубатуры будущего основания на объем одного изделия.

Расчет объема столбчатого основания

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельноПри возведении столбчатого фундамента изготавливаются отдельные столбики, имеющие в разрезе форму круга или прямоугольника. Таким образом, чтобы рассчитать кубатуру такого основания, необходимо определить объем каждого отдельного столбика.

Для столбов с прямоугольным сечением объем высчитывается как произведение длины, высоты и ширины. Если же сечение круглое, то необходимо радиус в квадрате умножить на высоту столбика и на число Пи, которое равняется 3,14. Рассчитанные значения затем умножаются на общее количество столбиков в фундаменте.

Для увеличения прочности основания в некоторых случаях столбы соединяют между собой ростверками. Тогда при подсчете объема бетона следует дополнительно рассчитать и их кубатуру, учитывая при этом, что ростверки имеют вид параллелепипедов.

Как видно, во всех расчетах используются простейшие формулы, которые изучаются при прохождении школьного курса геометрии. Поэтому при выполнении подобных вычислений не должно возникать особых сложностей. Следует также учитывать, какие строительные материалы будут использоваться при приготовлении бетонного раствора. Благодаря предварительным расчетам кубатуры фундаментного основания, появляется возможность не только закупить точное количество материалов без излишек, но и заранее подсчитать финансовые издержки.

Кручинина Юлия Викторовна

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента.

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозагубленный и глубокозагубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

  • О бщая длина ленты — Периметр фундамента.
  • П лощадь подошвы ленты -Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.
  • П лощадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
  • О бъем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • В ес бетона — Указан примерный вес бетона по средней плотности.
  • Н агрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
  • М инимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.
  • М инимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
  • М инимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.
  • Ш аг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
  • В еличина нахлеста арматуры — При креплении отрезков стержней внахлест.
  • О бщая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • О бщий вес арматуры — Вес арматурного каркаса.
  • Т олщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • К ол-во досок для опалубки — Количество материала для опалубки заданного размера.

Источники: http://sdelai-fundament.ru/kak-poschitat-kubaturu-fundamenta.html, http://plita.guru/raschety/raschet-obema-fundamenta-dlya-razlichnyh-ego-tipov.html, http://stroy-calc.ru/raschet-lentochnogo-fundamenta

1pofundamentu.ru

Как посчитать кубатуру фундамента формула

Как посчитать кубатуру фундамента? –здесь поможет алгебра и геометрия школьного курса.Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно В основном объем бетонной смеси рассчитывается по кубатуре внутренней вместимости опалубки, которая определяется на расчетном этапе либо по чертежам, либо еще точнее по данным, которые снимают с готовой конструкции.

Наиболее простое решение – использование специальной программы-калькулятора, в которую вводят предполагаемые длину, ширину, высоту и толщину стенок фундамента. В результате получается точный объем необходимого раствора и даются рекомендации по его приготовлению из песка, цемента и щебня.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Фундамент — основа всей несущей конструкции. От правильности произведенных расчетов и его закладки зависят технические и эксплуатационные качества строения. Поэтому этап подсчета строительных затрат и составление соответствующей сметы очень важен.

Грамотно рассчитанная кубатура — возможность избежать лишних денежных затрат на стройматериалы и не нарушить технологию процесса заливки.

Бетон измеряется его объемом, а не массой из-за разности в весовых значениях для 1 кубометра смеси разных марок. При наличии сложной геометрии фундамента процесс вычислений облегчается разбиением конструкции на более простые ее составляющие.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Чтобы посчитать кубатуру для разных типов фундамента в ход идут различные методы.

Содержание статьи

Важность почвенного состава

Для качественного обустройства базиса необходимо определить тип почвы под возводимым строением. Почвы песчаного типа могут проседать, поэтому закладка основания осуществляется на глубину 4-8 дм.

Почвы глинистого типа могут промерзать, поэтому траншея под обустройство фундамента роется на всю ее глубину залегания. Глубина заливки базиса зависит и от уровня промерзания субстрата, на которую влияет географическое положение.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Если глубина обустройства основания зависит от почвенного состава и расположения подземных вод, а длина будет зависеть от размеров сооружения, то ширина — от толщины возводимых стен — от 20 до 40 см. Поэтому рассчитать куб базиса не сложно, важно лишь определить его тип.

Монолитная плита

Это монолит, представляющий собой прямоугольный параллелепипед, расчет граней которого производится по уже сооруженной конструкции опалубки или по чертежам. Плита располагается под всей площадью строения.

Ее давление на грунт минимально при выдерживании значительных несущих нагрузок. Вычисление объема данной конструкции производится путем перемножения площади подошвы базиса и высоты опалубного сооружения.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Площадь подошвы вычисляется умножением ширины и длины ростверка.

Например, для вычисления куба основания с параметрами ростверка 10х12 м и высотой плиты в 0,4 м нужно все значения перемножить и получить в результате 48 куб. м (10х12х0,4=48 м3). Для точности из этого результата вычисляется кубатура слоя армирования.

Ленточный фундамент

Это аналогичный полый изнутри прямоугольный параллелепипед, с возможным расположением внутри него поддерживающих элементов для межкомнатных стеновых панелей.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Для малоэтажного строительства ленточное основание популярно благодаря высокой несущей способности, небольшим габаритам и простой укладке. Как посчитать кубатуру фундамента в этом случае?

Для этого вычисляется разность, где в качестве уменьшаемого выступает объем параллелепипеда из внешних опалубных стенок, а в качестве вычитаемого – объем параллелепипеда из уже внутренних стенок.

Далее к итогу прибавляются объемы внутренних лент, предназначенных для поддержания межкомнатных перегородок. Поперечные и внутренние представляют 1 параллелепипед, а продольные идут за 2 параллелепипеда.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Например, при объеме базиса 10х12 м с шириной ленточной основы в 0,4 м и глубиной 2 м, с дополнительной 1-ой внутренней лентой, 0,5 м в толщину:

  • Внешний параллелепипед будет 10х12х 2=240 м3;
  • Внутренний — (10-0,4-0,4)х(12-0,4-0,4)х2=206,08 м3;
  • Объем ленточной основы под несущими конструкциями 240–206,08=33,92 м3;
  • Внутренняя ленточная основа (10-0,4-0,4)х0,5х2=9,2 м3;
  • Требуемый куб заливки 33,92+9,2=43,12 м3.

Пример расчета фундамента посмотрите на видео:

Базис на сваях

Свайное основание – ориентированная группа опор, которые заглубляют в грунт. Простой и экономичный базис. При его возведении методом бурения бетон заливается в заранее пробуренные круглые скважины.

В этом случае кубатура – это сумма 2-ух геометрических фигур. Первая фигура – подошва, в виде широкого и низкого параллелепипеда. Вторая фигура – столб, в виде высокого и узкого параллелепипеда.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Производится умножение данного значения на число столбовых опор в базисе, которые располагаются вдоль периметра через каждые 2 м.

Например, для строения 6х6 м с числом столбовых опор 20 (4 в углах и 16 промежуточных), базис которого 0,5х0,5х0,2 м, а столбовые опоры 0,3х0,3х0,8 м, объем базиса будет 20х0,5х0,5х0,2 = 1м3. Для столбовых опор это значение 20х0,3х0,3х0,8=1,44 м3. Соответственно, кубатура заливки 1+1,44=2,44 м3.

Пример расчета свайно-ленточного основания посмотрите на видео:

Буронабивной базис с монолитным ростверком

Объем базиса в этом случае, — это сумма кубатур опорных элементов и ростверковой плиты. Сложная конструкция разбивается на многочисленные простые фигуры, для которых по отдельности вычисляется объем.

Объем опорных элементов – это произведение площади ее основы на высоту от подошвы до нижнего края монолитного ростверка. А площадь круглой основы – это 1/4 от произведения удвоенного диаметра и числа π (3,14).

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Пример для 20 опор сечением 0,4 м, углубленных на 2,5 м и ростверкового элемента 10х12х0,3 м:

Объем опор производится, как 20х(1/4х 3,14х0,4х0,4)х2,5=6,28 м3;

Кубатура ростверкового элемента производится, как 10х12х0,3=36 м3;
В общем будет 36+6,28=42,28 м3.

Возведение базиса – сложный и многоэтапный процесс. Полный ход расчета расходных стройматериалов – это множество нюансов, которые под силу опытному инженеру.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Здесь представлены упрощенные модели калькуляции основания в помощь домовладельцу, который должен адекватно затрачивать свои денежные средства на строительные процессы.

sdelai-fundament.ru

Как посчитать кубатуру фундамента самостоятельно: калькулятор

Существенная статья затрат при возведении любого сооружения непременно связана с заложением фундамента,который является основной несущей конструкцией здания. От того, насколько правильно были произведены его расчет и последующая закладка, напрямую будут зависеть технико-эксплуатационные качества возводимого объекта.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Элементы фундамента.

Важным этапом при расчете затрат на строительство и составлении строительной сметы является определение общего объема, или кубатуры фундамента.

Грамотно произведенный расчет кубатуры позволит избежать излишних затрат на материалы, а также не допустить нарушения технологического процесса непосредственно при заливке.

В строительстве основной единицей измерения количества бетонной смеси является именно объем, а не масса, поскольку 1 кубометр бетона разных марок может иметь различные весовые значения. Бетонные конструкции имеют зачастую довольно сложные геометрические формы, поэтому для облегчения вычислений всю конструкцию можно разбить на отдельные, более простые элементы. В зависимости от типа фундамента применяются и различные методы расчета кубатуры. Ниже будут рассмотрены примеры вычислений кубатуры для наиболее распространенных типов оснований (ленточного, столбчатого, плитного).

Расчет объема ленточного фундамента

В дачном и малоэтажном строительстве часто используют так называемый ленточный тип в силу его высокой несущей способности при относительно небольших размерах, а также благодаря простоте укладки. Кубатуру любого ленточного фундамента легко посчитать самостоятельно, зная ширину и высоту ленты. Поскольку она имеет в плане прямоугольное сечение, площадь последнего можно вычислить, перемножив эти показатели. Умножив полученный результат на длину ленты, получаем общий объем конкретного участка.

Мелкозаглубленный ленточный фундамент.

Следует учитывать, что отдельные участки (например, под межкомнатные перегородки) могут иметь несколько иные по сравнению с основной лентой размеры, поэтому рассчитывать их кубатуру необходимо также раздельно. Таким образом, общий объем ленточного фундамента представляет собой сумму объемов его отдельных частей, каждый из которых вычисляется по формуле:

V=S×L; где:

S — площадь сечения участка в метрах квадратных (м²),

L — длина участка в метрах (м).

Например, при однородном сечении ленты в 0,18 м² по всему периметру длиной 30 м объем фундамента составит:

V=0,18×30=5,4 м³.

Если площадь сечения ленты на разных участках различно, например, 0,18 м² на длине 30 м и 0,10 на длине 5 м, то объем бетона для заливки будет следующим:

V=0,18×30+0,10×5=5,4+0,5=5,9 м³.

Вернуться к оглавлению

Расчет объема плитного фундамента

Схема плитного фундамента для возведения здания.

Плитный фундамент представляет собой монолитную железобетонную плиту, располагающуюся под всей площадью здания. Такой тип оказывает минимальное давление на грунт и выдерживает значительные несущие нагрузки. Поскольку плитный фундамент в геометрическом рассмотрении является параллелепипедом, посчитать его кубатуру не составит особого труда:

V=S×H; где:

S — площадь плиты в метрах квадратных (м²),

H — толщина плиты в метрах (м).

Например, при длине фундамента 12 метров, ширине 5 метров и толщине плиты 0,2 м², объем необходимого для заливки раствора будет равен:

V=12×5×0,2=12 м³.

В случае наличия ребер жесткости их объем считается отдельно аналогичным образом и затем суммируется с объемом плиты.

Вернуться к оглавлению

Расчет объема столбчатого фундамента

Таблица расчета кубатуры фундамента.

Столбчатый (свайный) фундамент представляет собой определенным образом ориентированную группу опорных элементов (столбиков или свай), заглубленных в грунт. Это один из наиболее простых и экономичных типов оснований. При обустройстве столбчатого фундамента с применением метода бурения заливка бетонного раствора производится в заранее пробуренные скважины круглого сечения. Посчитать кубатуру бетона для заполнения каждой из таких скважин несложно. Для этого необходимо, как и в предыдущем примере, площадь сечения скважины умножить на ее глубину. Площадь круглого сечения рассчитывается по формуле:

S=3,14×R²; где:

R — радиус скважины в метрах (м).

Пример:

Радиус скважины — 0,15 м, ее глубина — 0,8 м, высота надземной части — 0,3 м. При условии, что сечение надземной части столбика будет соответствовать его сечению в заглубленной части, расход бетона на 1 столбик составит:

3,14×0,15²×(0,8+0,3)=3,14×0,0225×1,1=0,078 м³.

Общий объем бетонного раствора на фундамент будет определяться количеством опорных элементов (столбов или свай).

При наличии в фундаменте армирующих конструкций, объем которых занимает в среднем 5-10%, данную погрешность можно не учитывать и отнести на счет монтажных потерь.

Подытоживая все вышесказанное, можно отметить, что методика подобных вычислений не представляет каких-либо сложностей и целиком и полностью основывается на школьном курсе геометрии.

moifundament.ru

Как рассчитать кубатуру фундамента: пример, советы

Перед тем как начинать строительство здания, нужно произвести тщательные расчеты, основным из которых станет расчет кубатуры фундамента. Для этого не потребуется много сил и времени, т.к. достаточно лишь вспомнить школьный курс стереометрии. Вся сложность заключается в многовариативности и дополнительных аспектах, которые тоже нужно учитывать, ведь ошибка в лучшем случае затянет время.

Как вычислить кубатуру фундамента – Как рассчитать кубатуру фундамента самостоятельно

Основа быстрого и качественного строительства дома — правильный расчет кубатуры фундамента.

Как рассчитать кубатуру фундамента, чтобы в итоге иметь быстрый результат за рассчитываемую сумму денег.

Данное умение потребуется при расчетах дома не 1 раз, т.к. нужно будет произвести целый ряд расчетов нагрузки, дабы определить возможность строительства.

Правила расчета кубатуры

Существуют сотни электронных сервисов во всем мире, которые могут помочь рассчитать кубатуру фундамента. Достаточно лишь ввести в них определенную последовательность: длина, ширина и высота. После этого выдается конечный результат, а в особых случаях и советы в подборке и соотношении материалов.

Пример расчета кубатуры фундамента с помощью онлайн сервиса.

Расчет всего этого вполне возможно произвести и собственноручно, что даст более полную картину проходящего процесса, а вместе с этим и ряд возможностей для доработок. К тому же ни один электронный сервис для быстрого подсчета не сможет справиться с дополнительными расширениями, из-за чего лишь единицы из профессиональных инженеров отклоняются от ручных подсчетов. Но стоит помнить, что данные берутся в тот момент, когда опалубка уже установлена, иначе добиться точного результата будет невозможно, а погрешность в лучшем случае составит несколько м³.

Пример для расчета — стандартное основание для постройки 5*6 м.

Расчет монолитной плиты самый простой среди аналогов, т.к. фактически это прямоугольный параллелепипед. Для измерения достаточно воспользоваться рулеткой либо снять показания с чертежа. После этого используется формула V=S*h, а S=a*b, где V — объем фундамента, S — площадь, h — высота, a — длина, b — ширина. Итого V=5*6*0,4=12 м³.

С ленточными фундаментами ненамного сложнее, а способов решить данную задачу и вовсе полно. К тому же внутри помещения почти всегда располагаются дополнительные элементы, кратные 0,5 ширины внешнего периметра. Обычно они идентичны, но в условиях жесткой экономии нередко инженеры идут на снижение в 2 раза. В данном случае пусть будет внутри перпендикулярное перекрестие из равноценных стен. Для упрощения процесса нужно представить фундамент в виде прямой ленты, т.е. условно «раскатать» его, присоединив внутренние элементы. Формула остается прежней V=a*b*h=33*0.6*1.5=29,7 м³.

Столбчатый фундамент определяется точно таким же образом, как и плитный, с той лишь разницей, что в конце придется сложить объемы всех столбов, дабы получить конечный результат. Но на практике столбчатого фундамента чаще всего встречается вышеупомянутое «расширение», которое гораздо сложнее подсчитать. Для этого есть несколько способов, но если нет желания считать объем сложных геометрических фигур, то проделывается следующее:

  1. Так как противоположные стенки равны на всем протяжении, как и расстояние между ними, то можно уменьшить длину в 2 раза, попутно увеличив высоту фигуры соответственно. При увеличении высоты короткая часть прибавляется к длинной, и наоборот. Благодаря такому нехитрому шагу получается полноценный параллелепипед.
  2. Получившийся параллелепипед вычисляется по приведенной выше формуле.

Вернуться к оглавлению

Дополнительные аспекты

Для более точного расчета фундаментов нужно учитывать и армирующий прут, который в общей массе может занимать от 3 до 7% общего объема. Еще 1 фактор — это подготавливаемые заранее усадочные отверстия, которые присутствуют довольно редко, но могут занимать еще до 1% от общего объема.

Выполнить данные расчеты фундаментов сможет даже человек, в жизни не сталкивавшийся со строительными работами. Сложного в данном процессе нет ничего, но важно очень точно оперировать цифрами, ведь от исхода вычислений зависит качество будущей постройки и объем вкладываемых денег.

masterbrusa.ru
