Ручная бетономешалка – как правильно сделать, инструкция + видео

При выполнении тяжелых строительных работ ручная бетономешалка станет незаменимой и востребованной помощницей. Возможности этого полезного устройства не ограничиваются собственно бетоном, с не меньшим успехом в ней можно замешивать любой цементно-песчаный раствор.

Бетономешалка механическая – за и против

Определить область применения бетономешалки собственного изготовления довольно легко. Следует исходить из личной способности к тяжелым строительным работам. Потому что замесить раствор в механизированной 200-литровой бочке можно сравнительно легко, но эту цементно-гравийную смесь еще нужно доставить к месту назначения, залить в форму и подвергнуть вибрационному уплотнению (если таковое предусмотрено технологией). Невыработанный за день раствор застынет бесформенной грудой, как памятник вашей бесхозяйственности.

Другая крайность заключается в попытке бетонирования фундамента 10х20 метров с помощью самодельного раствора. Никакая бетономешалка механическая подобных объемов работ не осилит, а ее владелец и подавно. Разумнее заказать самосвал бетона объемом несколько кубов и раскидать его содержимое по заранее выставленной опалубке – так будет оптимально и по финансовым, и по физическим расходам.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Расчет бетона. Вы легко сможете рассчитать нужное количество бетона.

Поэтому личная бетономешалка используется для такой работы, как возведение крыльца своими руками, создание стяжки в одной комнате или при установке свай для забора. Объем бетонирования должен соответствовать вашим физическим возможностям и аппаратной емкости самого устройства.


Бетономешалка – электрическая или механическая?

По сути, нет большой разницы в трудоемкости изготовления между электрической и механической бетономешалкой. Другое дело, что сложность электрического варианта существенно выше, но зато им можно пользоваться в одиночестве. Ручной вариант обязательно сопряжен с работой вдвоем, нужно же кому-то «крутить барабан», как говорит бессменный ведущий в одном известном шоу.

Но! Механическую ручную бетономешалку можно сделать мобильной, то есть передвижной.

Электрический вариант затруднительно взгромоздить на колесики и таскать по приусадебному участку – он сложен, громоздок и нуждается в более прочном каркасе и шасси. Вибрация от электромотора тоже весьма высока. При необходимости электрическую мобильную бетономешалку лучше купить в магазине, чем стремиться к лаврам великого конструктора. Подобное стремление может закончиться обрывом приводного ремня (в лучшем случае) или пробоем напряжения на металлический корпус (а вот от подобного конфуза последствия бывают самые плачевные).

Ручная бетономешалка – своими руками делаем механическую помощницу

Последовательность изготовления кустарного устройства для замеса раствора состоит из нескольких этапов:

Ручная бетономешалка своими руками - пошаговая схема

Шаг 1: расчетный

Он связан не с работой над аппаратом, а с оценкой имеющегося в хозяйстве металлического скарба. До чертежей доберемся чуть позже. Основа любой бетономешалки – объемистая металлическая емкость. В качестве такой лучше всего подойдет бочка на 150-250 литров, можно б/у. Если нужной бочки в хозяйстве не обнаруживается, можно поискать нечто подобное у соседей или знакомых. Можете увлечь их перспективой забыть о ручном замесе бетона и взять бочку взаимообразно, с условием последующей аренды бетономешалки. Да, для нашей бочки обязательно нужна "родная" крышка, которую приварим на посадочное место.

Кроме того, потребуется с помощью сварочного выпрямителя или инвертора сделать несущий каркас. Для этого понадобятся трубы или уголки из черного металла (из арматуры каркас получится тяжелым) и сам сварочный аппарат. Купить его вполне разумно – современные модели стоят недорого, работают от бытовых 220 Вольт, осваиваются сравнительно легко и существенно облегчают хозяйственные будни на лоне природы.

Шаг 2: разметочный и проверочный

Размечаем контуры каркаса, исходя из габаритов бочки – она будет центром нашей рукотворной композиции. Если каркасную основу составляют уголки, то размер их полок должен быть не менее 50х50 мм. Если трубы – то хорошо подойдут обычные водопроводные, 25 мм внешнего диаметра (опять же можно б/у, лишь бы не ржавые). Арматура для каркаса и ручки нужна диаметром не менее 15 мм, желательно рифленая. Для вала нужна толстая и гладкая арматура большого диаметра, не менее 40 мм.

Испытываем бочку на герметичность и прочность. Следует простучать ее стенки и выяснить, нет ли проржавевших участков. При обнаружении таковых их понадобится заварить листовым металлом снаружи и снова проверить герметичность. Запасаемся двумя подшипниками, двумя дверными петлями, проверяем работоспособность сварочного аппарата и болгарки.

Шаг 3: сварочный

В геометрическом центре днища бочки проделывается отверстие под вал. Такое же отверстие сверлится в крышке (она еще не приварена!). В центр днища приваривается фланец с валом, с наружной стороны на него сажается подшипник. С крышкой будет сложнее – к ней приваривается подвижный фланец с лопастями, которые и будут размешивать раствор при вращении рукоятки.

Лопастей потребуется не меньше трех, их габариты должны доставать до середины бочки, но не скрести по ее стенкам. То есть проявляем умение художественной сварки и создаем внутренний железный цветок – маховик бетоносмесительного процесса. Боковые стойки каркаса свариваются в форме буквы А, их размер идентичен. Если бетономешалка будет самодвижущейся, то боковые стойки привариваются друг к другу длинными арматурными прутами, а к концам ножек обеих букв А прикрепляются металлические колесики – широкие и прочные.

Днище сажается на вал подшипником, крышка с лопастями вставляется на посадочное место и приваривается по периметру. Задвигается вторая опора с ручкой и тоже устанавливается на подшипник – основная часть работы завершена.

Шаг 4: завершающий

В боковой части бочки, по центру прорезается отверстие не менее 30х30 см для загрузки компонентов раствора и выгрузки готового бетона. Работу выполняют с помощью болгарки, причем осторожно – нельзя повредить основную часть стенки. Вырезанную часть сажают на две петли, с герметизацией болтовых отверстий стойкими к цементу составами (силиконовый герметик и др.). Чем уже будет режущий диск болгарки – тем лучше, это обеспечит плотное сопряжение рукотворного люка и стенки. Поэтому завершающую часть прорезов выполняют острой ножовкой по металлу.

К той стороне бочки, где расположены лопасти, приваривается длинная и прочная ручка. Для замеса стандартного бетона достаточно загрузить через дверцу песок, гравий, цемент и воду, хорошо ее закрыть, провернуть рукоять на 15-20 полных оборотов и можно подставлять тачку для выгрузки готового раствора.

Ручная бетономешалка своими руками изготовлена! Заливайте в нее воду "под завязку" для проверки герметичности и можете замесить пробную партию раствора. Когда собственные этапы тяжелого строительства останутся в прошлом, ваша механическая помощница станет востребованной гостьей у соседей, которым только предстоят фундаментальные работы.



Оцените статью: Поделитесь с друзьями!

remoskop.ru

Ручная бетономешалка или бетоносмеситель своими руками

Замешивание цементной смеси — довольно трудоемкий процесс, который отнимает очень много сил. И если нет возможности приобрести или взять в аренду бетономешалку, а объемы работ довольно большие, самое время задуматься о механизации данного процесса. Хорошим вариантом будет ручная бетономешалка, и об этом нехитром устройстве мы и расскажем вам далее.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Замесить большое количество раствора задача не из легких, поэтому без вспомогательных орудий просто не обойтись

Теоретическая часть

Первым делом ознакомимся с некоторым теоретическим аспектом. Это позволит лучше разобраться в некоторых особенностях агрегата.

Почему бы не воспользоваться дрелью

Многие люди наверняка задаются таким вопросом. На первый взгляд, кажется, что гораздо проще закрепить на дрель специальную насадку и воспользоваться ею как миксером.

Однако у такого метода есть определенные недостатки:

  • Любой электроинструмент не рассчитан на продолжительную работу. В таком режиме прибор попросту быстро сломается. Если же регулярно делать перерывы, можно не успеть и раствор начнет раньше времени схватываться.
  • Для того чтобы тщательно перемешать смесь, рабочий инструмент требуется постоянно водить из стороны в сторону. Дрель имеет приличный вес, поэтому такая процедура получится крайне сложной.
Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Для небольшой порции такой инструмент вполне сгодится

  • Таким методом практически невозможно размешать раствор целиком. В труднодоступных местах останутся компоненты неразмешанными. В итоге получится серьезное количество брака.
  • Наконец, такой способ повлечет за собой большое количество брызг.

Впрочем, если речь идет о небольшой порции (несколько ведер), то лучше воспользоваться строительным миксером и ведром. Однако чаще всего возникает необходимость приготовить гораздо большее количество заветной смеси. Что же делать в такой ситуации?

Выход один – использовать более совершенное устройство. Таковым является бетонный смеситель.

Принципы работы

Если вы заинтересовались таким приспособлением, то наверняка желаете узнать, как сие чудо устроено.

Существует множество принципов работы, но активно используются три из них:

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

На этом фото вы можете увидеть наглядный пример

  • Гравитационный: емкость с раствором переваливается, в результате он падает на себя, создавая эффект перемешивания. Такой способ подходит для небольшого объема. К тому же, стоит заметить, что бетон получается удовлетворительного качества.

Интересно: такой принцип сейчас не применяется в промышленных масштабах.

  • Вибрационный: емкость неподвижна, а специальный миксер провоцирует сжатие и перемешивание смеси. В результате она весьма качественно перемешивается, и раствор получается очень плотным. Единственный недостаток такого метода – огромные затраты энергии, поэтому его используют лишь в тех случаях, когда требуется идеальное качество смеси (к примеру, при возведении плотин).
  • Принудительно механический: напоминает описанный уже метод с дрелью. Однако его зачастую комбинируют с другими: например, когда миксер работает в постоянно вращающейся бадье.

Как замешать бетон вручную или с помощью электроинструмента – решать вам. Мы же дадим вам некоторые рекомендации по изготовлению ручного оборудования.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

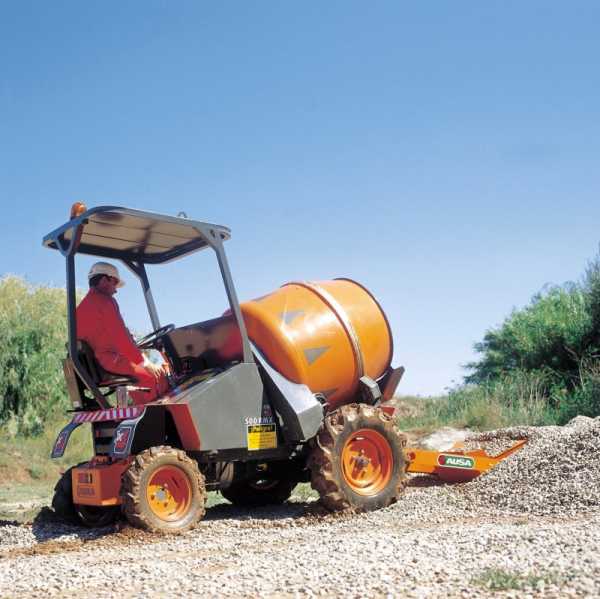

Эти знакомые всем автомобили являются наиболее ярким примером комбинированной методики

Рецепты изготовления

Предлагаемая ниже инструкция расскажет, как самостоятельно создать такое устройство. Существует множество вариантов, но мы рассмотрим наиболее примитивный. Он прекрасно подойдет для частного использования, то есть там, где не требуется больших объемов за короткий период времени.

Поиск материала

Первым этапом всегда должны быть расчеты. Такая мера позволит добиться желаемого результата, не наделав ошибок.

Итак, потребуется сделать следующее:

  • Найти емкость (это может быть любая бочка объемом 100-250 литров, главное целая). В идеале у нее должна быть «родная» крышка.

Важно: оцените состояние металла, если сильно поражен коррозией и ржавчиной, то использовать его нежелательно. В противном случае велика вероятность появления трещин, что поставит жирный крест над всеми стараниями.

  • Если крышки не нашлось, то её придется самостоятельно сварить. Поэтому потребуется найти лист металла подходящего размера.
Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Можете покрасить бочку. Это продлит ей жизнь

  • Также нужно будет найти несколько труб, кусков арматуры или уголков. Эти элементы нужны для того чтобы создать каркас, на котором будет стоять желанное устройство.
  • Также вам понадобится сварочный аппарат. В наше время эти устройства стоят недорого, имеют небольшой вес и работают от стандартной сети 220 Вольт. Поэтому вполне разумно арендовать или даже приобрести его.
  • Не забываем и про болгарку. Вручную пилить металл – настоящий каторжный труд. Запаситесь несколькими дисками, ибо эти элементы довольно быстро приходят в негодность.

Разметка и проверка

Исходные материалы и инструменты готовы. Перед началом работ нужно все проверить и сделать некоторую разметку.

Итак, делаем следующее:

  • Еще раз проверяем бочку, ибо в случае её дефекта ручной бетоносмеситель просто не получится. Желательно простучать, дабы удостовериться в её прочности.
  • Далее осмотру следует подвергнуть элементы каркаса (на наличие ржавчины и повреждений, ибо они будут принимать на себя колоссальную нагрузку) и инструмент.
Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

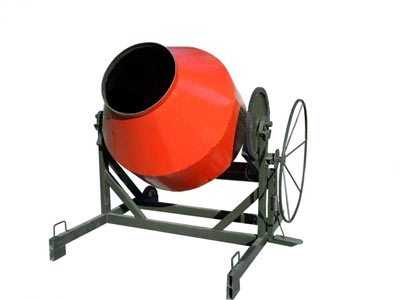

Промышленный образец бетономешалки, принцип действия — ручной

  • Далее потребуется отметить центр на днище бочки и на её крышке. На данном этапе нельзя допустить ошибку, две точки должны располагаться строго на одной линии.
  • Также требуется обозначить места установки каркаса. Они могут быть различными, в зависимости от выбранной конструкции.

Совет: проверьте на данном этапе герметичность емкости. Для этого налейте в неё воды до краев и осмотрите, нет ли протеков.

Сварка

Теперь настало время более ответственных и сложных процессов. Помните, что на данном этапе цена ошибки очень высока.

Итак, сделать вам потребуется следующее:

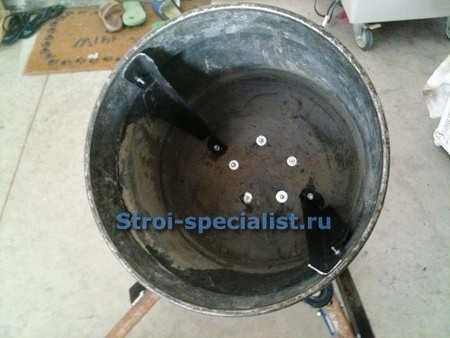

  • Сверлим отверстия в центре днища и крышки. Его размер должен подходить под предполагаемый каркас.
  • Далее привариваем фланец с валом в центр днища. С внешней стороны на него нужно будет закрепить подшипник.
  • К крышке нужно приварить фланец с лопастями. Эти элементы и будут размешивать смесь во время вращения рукоятки. Их должно быть не менее трех.
  • Затем нужно будет приварить стойки. Можно сделать это в форме буквы «А». Также допустим вариант установки на них колес, что позволит свободно перемещать устройство.
Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Можете воспользоваться вот такой диковиной схемой. Такую конструкцию легко будет передвигать с одного места на другое

В общем, на данном этапе вам потребуется проявить немного фантазии и художественного мастерства. Можете также воспользоваться готовыми схемами, коих насчитывается огромное количество. Особых предписаний по форме и расположению стоек нет.

Завершение

Настала пора финального аккорда.

Осуществить потребуется следующее:

  • Прорезать в боковой части емкости отверстие минимум 35х35 см. Оно будет нужно для того чтобы загружать исходные компоненты и выливать готовую смесь.
  • Вырезать следует болгаркой. При этом будьте максимально осторожны, старайтесь не повредить саму стенку.

Важно! Чем уже диск, тем более плотное получится сопряжение стенки и люка.

  • Вырезанный элемент следует посадить на петли. Подойдут обычные дверные. При этом отверстия следует обработать каким-либо герметиком, дабы не допустить вытекания.
  • К той части бочки, где расположены лопасти, привариваем ручку. Она должна быть длинной и максимально прочной (на неё будут действовать серьезные нагрузки).

Улучшение конструкции

Если позволяют средства, можете приобрести вот такой вибратор, который обеспечит отменное качество раствора

Если есть желание, то можно осуществить своего рода upgrade данной конструкции. Такая необходимость возникает, если речь зашла о крупных порциях раствора. Примитивное оборудование потребует от человека больших трудозатрат.

Существует возможность сделать из обычной бетономешалки вибрационную. Для этого к ней нужно присоединить перфоратор с ударным механизмом. Он возьмет на себя наиболее трудоемкую часть работы.

Однако довольно часто такое устройство оказывается не слишком эффективным. Это связано с очень популярными ошибками.

Мы хотим, чтобы вы учились только на чужих ошибках, поэтому приведем их для вас ниже:

  • Неправильная форма емкости. Она обязательно должна быть круглой, не широкой и иметь большую высоту. В идеале размер вибратора должен быть на несколько сантиметров меньше радиуса бадьи.
  • Плоский вибратор. Запомните, что в качестве вибратора нельзя использовать, к примеру, металлический лист. Он должен иметь выгнутую форму (пример показан на изображении ниже).

Вот такой вибратор обеспечит качественное перемешивание

  • Слишком крупный вибратор. Помните, чем меньше мощность перфоратора для бетона, тем меньше должен быть диаметр диска. Так, к примеру, при мощности в 1,3 кВт (наиболее популярный сегодня показатель), диск должен иметь диаметр порядка 25 см.

Важно! Если не соблюсти данное указание, раствор не будет «раскачиваться», то есть не перемешается должным образом.

  • Неверное расположение вибратора. Он должен располагаться строго по центральной оси емкости (в противном случае размешивание не будет равномерным). При этом расстояние до дна должно быть приблизительно равно диаметру диска.

Если соблюсти все указания, представленные выше, можно стать счастливым обладателем быстрого и дешевого смесителя. При средней мощности перфоратора будет достаточно 5–10 минут для приготовления (в зависимости от объема бадьи). При этом вы не затратите много сил на проведение данной манипуляции.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Специалисты рекомендуют использовать емкость именно такой формы

Послесловие

Вот вы и узнали, как создается ручная бетономешалка своими руками, но если вам не удалось понять всех тонкостей, то не переживайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. С его помощью вы сможете постичь все нюансы (см.также статью «Бетоносмеситель СБР: разновидности, особенности конструкции и принципы работы»).

masterabetona.ru

105 фото правильного выбора для домашнего хозяйства

В процессе строительства собственного частного дома, гаража или просто при работе по обустройству дачного участка, часто приходится замешивать бетонный раствор в достаточно больших количествах. Конечно, можно все делать так, как делали наши деды и прадеды: железное корыто и лопата, а дальше ручками тщательно перемешиваем, но согласитесь — это не самый лучший выход, тем более, если требуются значительные объемы готового раствора или бетона.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

В настоящее время существует достаточное количество специального оборудования призванного повысить эффективность и качество труда, что в полной мере касается замешивания раствора и бетона – речь идет об автоматических бетономешалках.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Если посмотреть на фото бетономешалок, можно заметить: ничего особенно хитрого в этом приспособлении нет, все обычно и прозаически просто.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Однако это только на первый взгляд, на самом деле существует целый комплекс не очевидных моментов, о которых лучше знать перед тем, как выбрать себе бетономешалку, причем сделать этот выбор так, что бы она служила долго и полноценно, выполняя все стоящие перед ней задачи.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Краткое содержимое статьи:

Бетономешалка. Особенности конструкции

В настоящее время для частного строительства и небольшими строительными организациями используются два основных вида бетономешалок:

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Конструкция с принудительным перемешиванием раствора. Такие бетономешалки представляют собой неподвижный барабан, внутри которого расположены специальные лопасти, посредством которых происходит замешивание раствора.


Отличительной чертой такого вида бетономешалок является относительно большие габариты, что значительно ограничивает их применение в частном строительстве. Основным видом работ бетономешалок принудительного вида необходимо считать замешивание жидких растворов без добавления крупных ингредиентов, таких как щебень.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

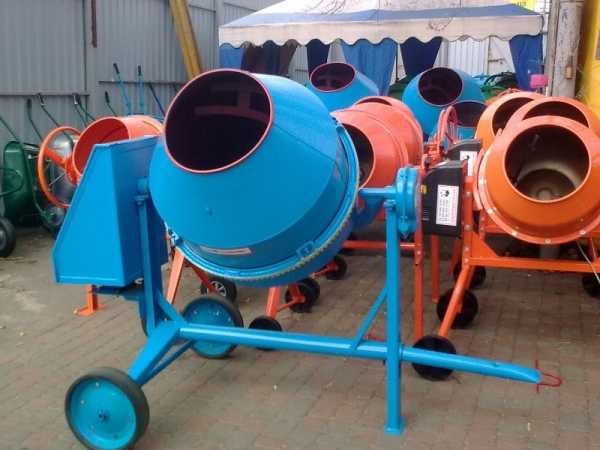

Гравитационные конструкции. В таких бетономешалках сам корпус, в котором происходит приготовление смеси, вращается, а уже внутри него закреплены неподвижные лопатки. Конструкция такого типа позволят изменять угол наклона при замешивании растворов, а внутренние лопасти предотвращают падение раствора от стенки во время поворота барабана и делают процесс замешивания наиболее эффективным.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Гравитационные конструкции получили наибольшее распространение в обычном домашнем строительстве, а связано это с тем, что они имеют меньшие габариты и более просты в эксплуатации, их КПД выше, они позволяют приготавливать как вязкие, так и достаточно жесткие составы.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

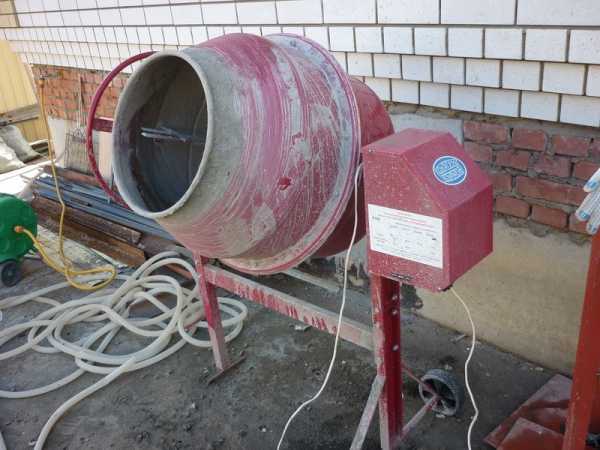

Вне зависимости от типа, бетономешалки состоят из следующих элементов:

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Барабан. Это главный элемент, именно в нем и происходит непосредственно замешивание раствора. Он может быть грушевидной или обычной шарообразной формы.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

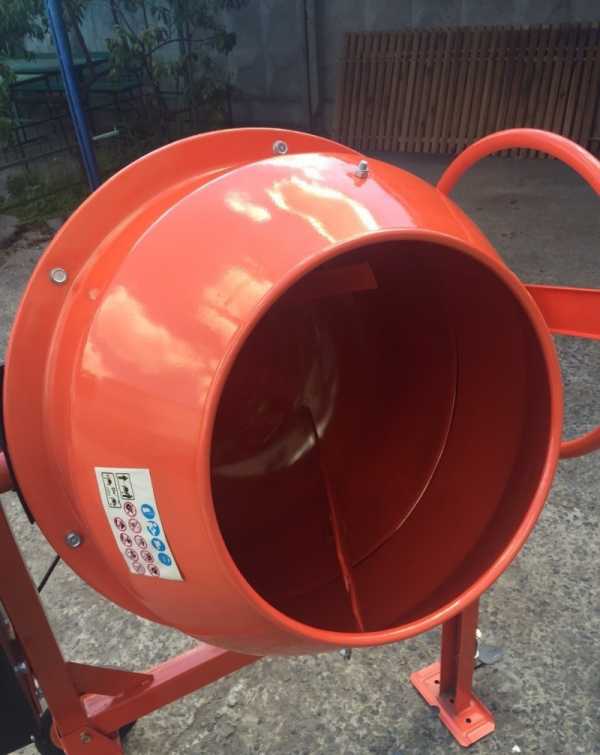

Лопасти. Стальные пластины определенной формы, которые, в зависимости от типа конструкции, могут быть жестко приварены внутри барабана или посажены на специальный вал.


Стальная рама, на которой смонтированы все агрегаты бетономешалки.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Электрический двигатель. Его мощность зависит от объема бетономешалки.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

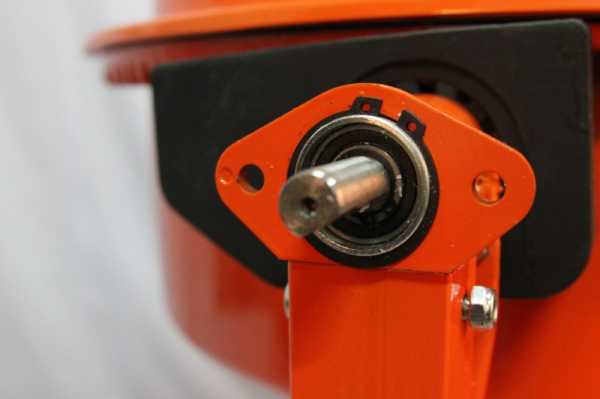

Система передачи вращения от электродвигателя к барабану или лопастям, в качестве которой выступают редукторы или цепные передачи.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Блок управления двигателем с системой защиты от замыкания и перегрева. В данном случае, как правило, в специальный защитный бокс устанавливается обычный электромагнитный пускатель с термореле, а также кнопки управления.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Как видим, конструкция достаточно проста, а потому часто можно встретить самодельные бетономешалки, которые не уступают по качеству работы промышленным образцам.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

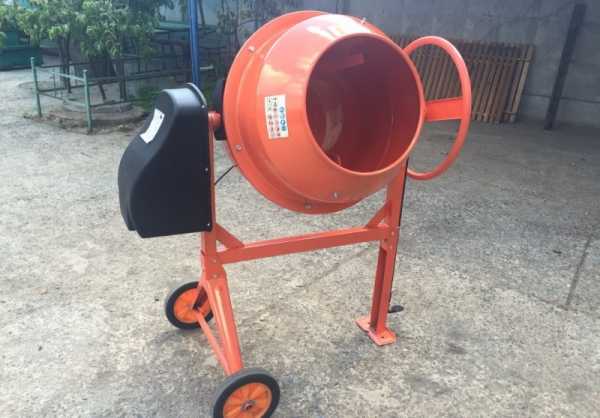

Выбираем бетономешалку для домашнего хозяйства

Как было отмечено выше, наиболее распространенные, а потому, вероятно — лучшие бетономешалки для частного использования, все же гравитационные. Однако здесь необходимо помнить об одном важном моменте – типе привода, посредством которого вращение от электродвигателя передается на барабан.


Существуют два типа приводов: венечный и редукторный.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Редукторный тип подразумевает использование специальных закрытых редукторов для создания необходимого передаточного значения и приведения барабана во вращательное движение.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Поскольку редуктор закрыт и надежно защищен от попадания строительного мусора, пыли и влаги, он более надежен и долговечен, меньше подвержен износу. Однако, в случае выхода его из строя, ремонт может быть очень дорогостоящим и выполнить его достаточно трудно;

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

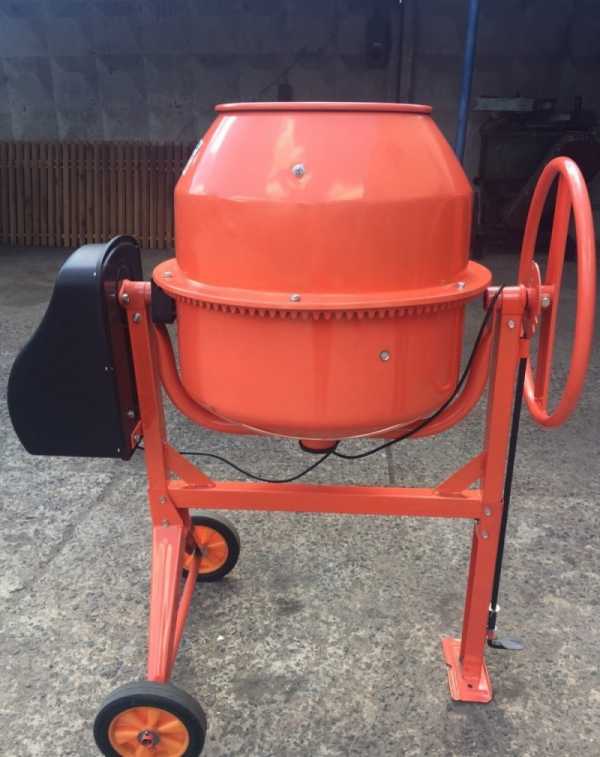

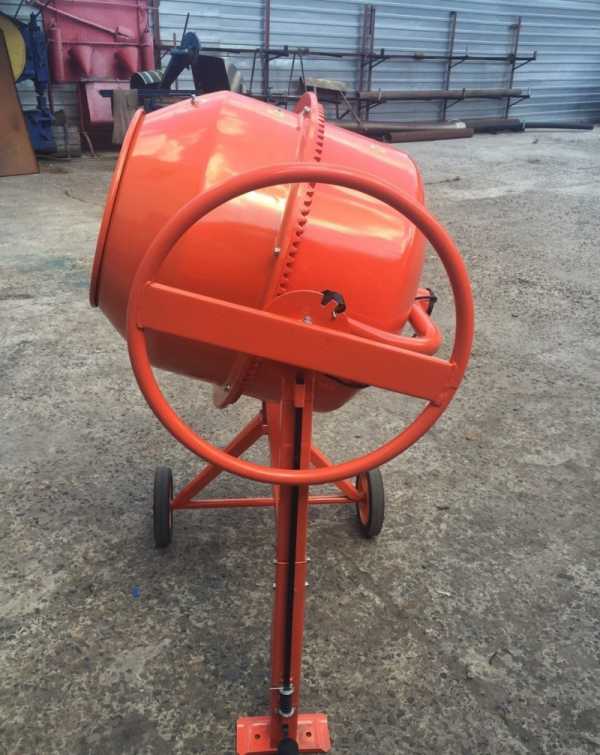

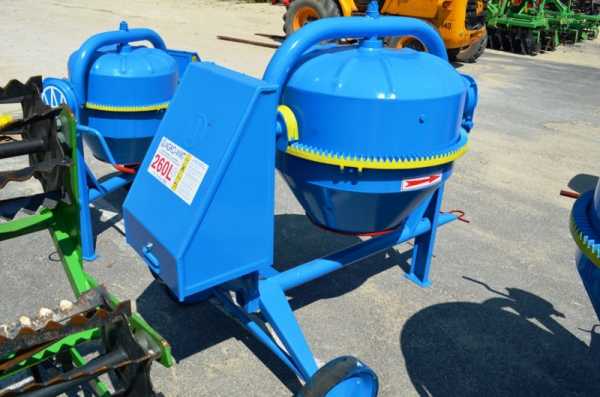

Венечная передача подразумевает специальный венец, приваренный к внешней стороне барабана, а вращение передается посредством шестеренчатой или цепной передачи от вала электродвигателя, на котором насаживается вторая шестерня или звездочка.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Поскольку все элементы передаточного механизма открыты и не защищены от попадания строительного мусора и влаги, он изнашивается значительно быстрее, однако, справедливости ради, отметим, что отремонтировать его собственными силами проще и сами ремонтные работы будут на порядок дешевле.


Редко, но все же иногда встречается ручная бетономешалка, которая не использует электродвигатель, а приводится во вращение человеком через специальный редуктор.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Такие бетономешалки целесообразно использовать при небольших объемах работ, а также там, где нет возможности подключиться к электросети или использовать специальный переносной генератор.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

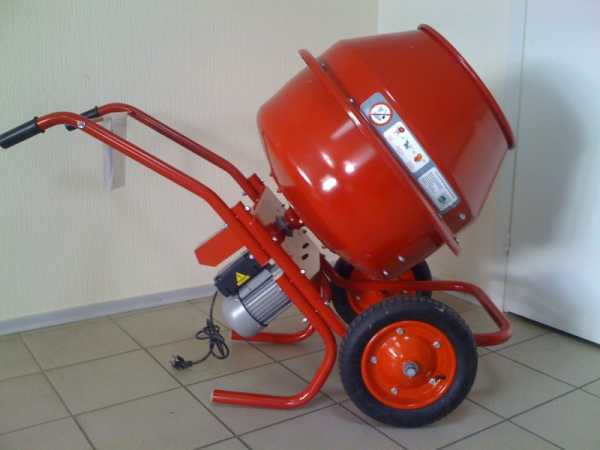

Очень практично и удобно, если бытовые бетономешалки оборудованы специальными тележками — колесной парой, установленной на раме, которая позволяет легко перемещать конструкцию по участку.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

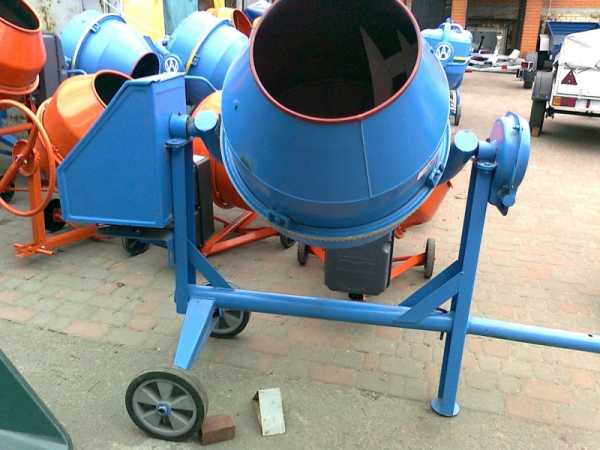

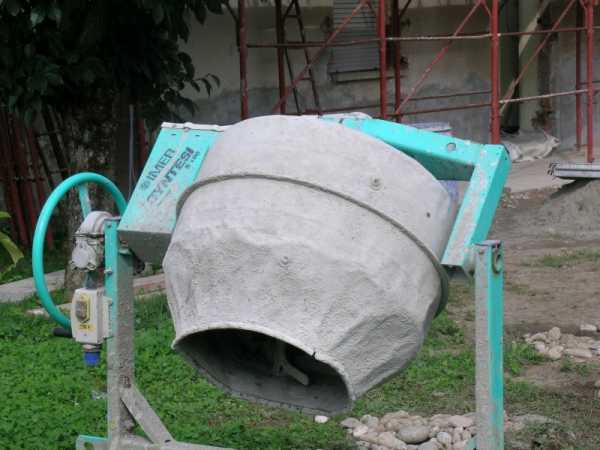

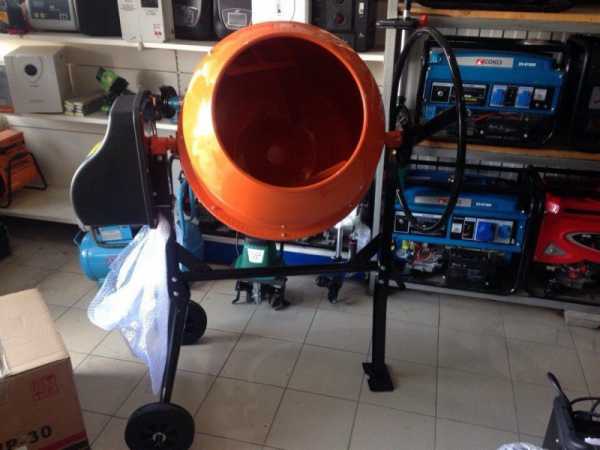

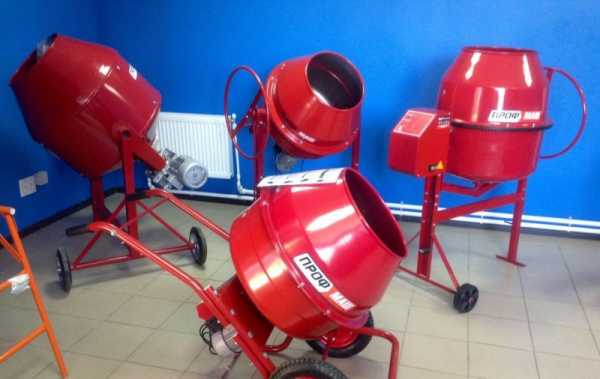

Фото бетономешалки

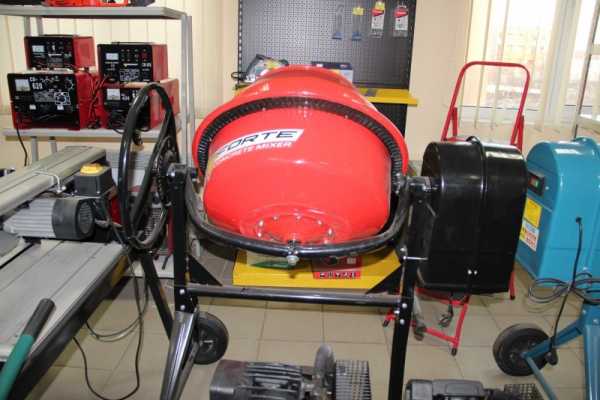

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

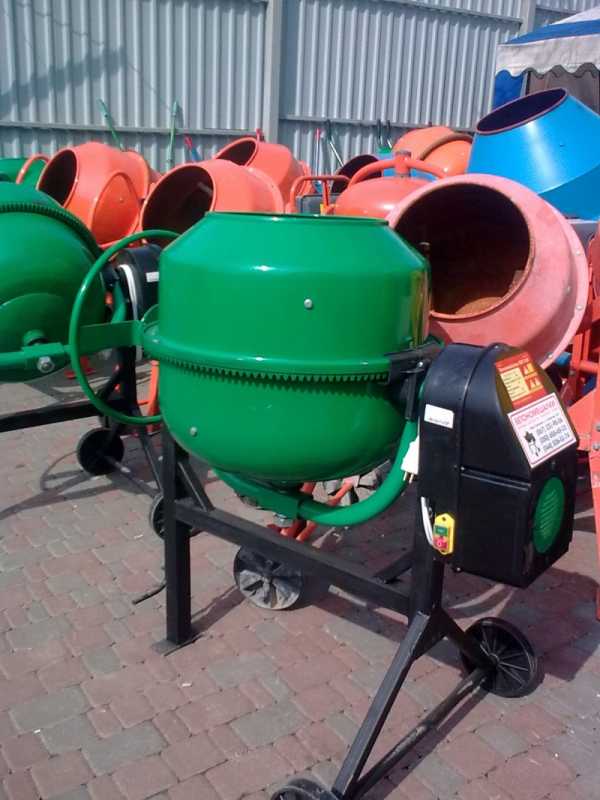

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

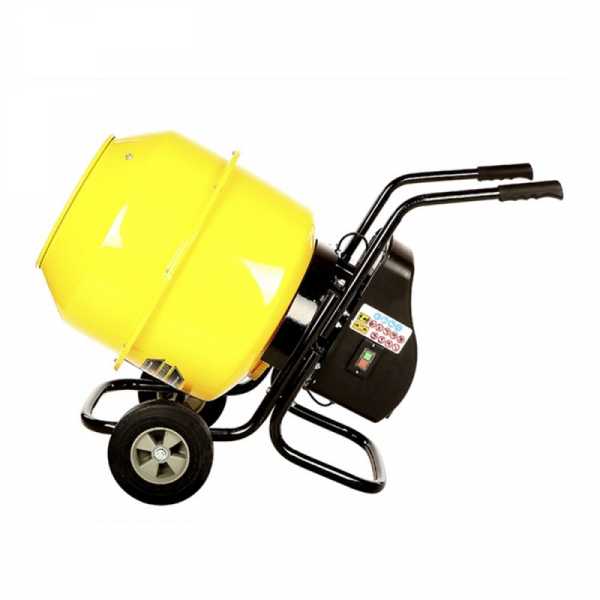

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

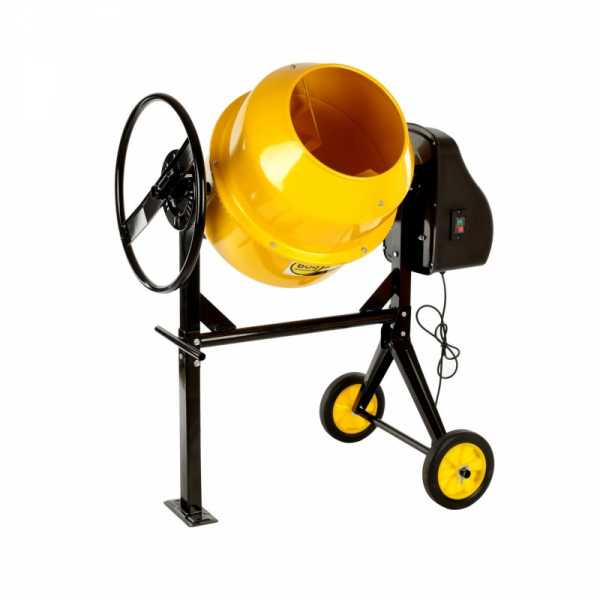

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

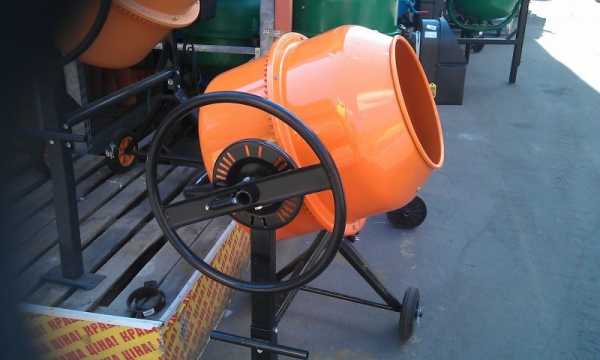

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

Собираем ручную бетономешалку своими руками из старого велосипеда

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Незаменимым устройством на любом строительном объекте является бетономешалка. Выбор бетономешалки зависит от объемов предстоящей. Современный рынок оборудования предлагает большой ассортимент бетономешалок, изготовленных в заводских условиях. Стоимость их иногда не является доступной, да и необходимость покупки оправдана не всегда. Особенно в тех случаях, когда ее планируется использовать эпизодически или предстоит небольшой объем работы. В этом случае на помощь придет бетономешалка, сделанная в домашних условиях.

Механическая или электрическая бетономешалка?

Как и любое другое оборудование, бетономешалки, основное предназначение которых видно из самого названия, могут работать, как в ручном режиме, так и от источника электроснабжения. Наиболее востребованной, особенно если разговор касается крупных строительных объектов, является электрическая бетономешалка, имеющая целый ряд преимуществ. В их числе можно выделить следующее:

  1. Бетономешалки, работающие от электропривода, являются более производительными.
  2. Качество производимого бетона значительно отличается в лучшую сторону от того раствора, который изготавливается вручную.
  3. Значительно увеличивается скорость ремонтно-строительных работ.
  4. Для производства бетона не требуется больших физических затрат.

Механическая бетономешалка, работающая от ручного привода, в свою очередь, также имеет одно главное преимущество: с ее помощью можно мешать бетон на строительном объекте, где еще не организовано электроснабжение. К тому же она является менее дорогостоящей и позволяет экономить на электроэнергии. Если на вашем объекте налажено качественное электроснабжение или в будущем предстоят серьезные объемы работ, лучшим вариантом будет купить электрическую бетономешалку. В противном случае советуем купить или изготовить самостоятельно механическое устройство.

Принцип работы и главные элементы конструкции

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Бетономешалка имеет простой принцип действия. Составные части раствора смешиваются при вращении центрального бака вокруг своей оси. Смешивание ингредиентов бетонной смеси происходит в бочке, которая, в зависимости от производительности устройства, может иметь различные размеры. Внутри неё располагается смешивающая гребенка, а для засыпки сыпучих элементов, заливки воды и слива готовой смеси используются двери или технологические отверстия.

Бочка крепится к раме, которая представляет собой устойчивую конструкцию, изготовленную из металлических уголков, трубы и арматуры. Для более плавного вращения бочки и увеличения срока службы узлов устройства используются подшипники, расположенные в корпусе. Электрическая бетономешалка имеет те же конструктивные элементы, к которым добавляется электрический двигатель, обеспечивающий вращение.

Ручная бетономешалка — этапы изготовления

Теперь мы поэтапно рассмотрим весь процесс изготовления бетономешалки своими руками.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Первым этапом является разметка, которая заключается в правильном выборе центра бочки. Это можно сделать при помощи обычной строительной рулетки. В том случае, если бетономешалка будет работать под наклоном, отверстия крепления бочки должны быть расположены на окружности максимального диаметра, для того, чтобы максимально разгрузить центральную зону дна.

Из отходов металлических конструкций делаем ножки и раму нашего устройства.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Соединяем элементы конструкции между собой при помощи сварки. В дополнение используем стандартные метизы. При этом очень важно не забыть о применении шайб и герметизирующих прокладок.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

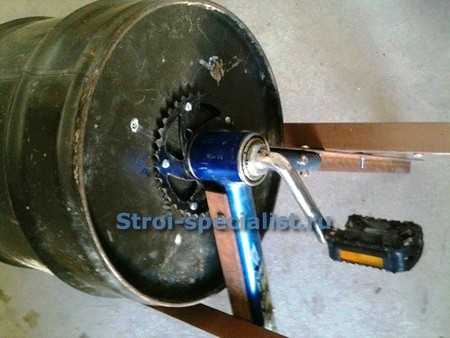

Вращение бетономешалки будет производиться за счет элементов, взятых с велосипеда, пришедшего в негодность. Нам, в частности, понадобятся педаль, шатун, каретка с подшипниками в корпусе и передняя звездочка. Элемент рамы велосипеда крепится к раме бетономешалки, а звездочка прикручивается через центральные отверстия к бочке.

Теперь, когда механическая часть конструкции бетономешалки собрана, можно усложнить конструкцию и вместо рычага присоединить электродвигатель. Можно оставить и в таком виде, приводя устройство в действие путем вращения педали.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

В качестве генератора энергии можно использовать электродвигатель различной мощности – в зависимости от предполагаемой производительности устройства. В данном случае используется двигатель от автомобильных дворников.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

При выборе двигателя для бетономешалки следует учитывать, в первую очередь, объем емкости (бочки). К примеру, если объем бочки составляет примерно 100 литров, достаточно установить мотор мощностью 600-800 кВт.

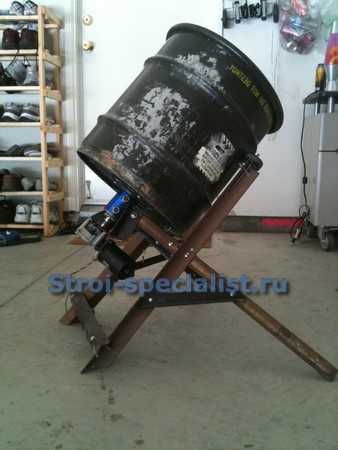

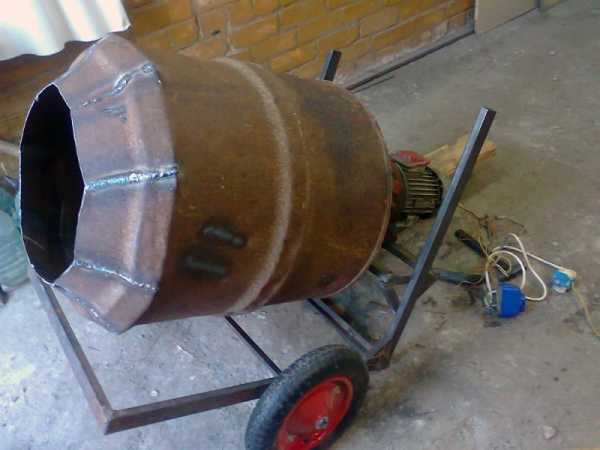

Самодельная бетономешалка, выполненная из подручных средств

В качестве материалов для изготовления ручной бетономешалки в домашних условиях можно использовать любые подручные материалы, которых у каждого хозяина обычно в избытке. В качестве основной емкости можно взять готовую бочку или сварную конструкцию, изготовленную из листового железа, бывшего в употреблении. В этом случае понадобится сварочный аппарат и некоторые навыки выполнения сварочных работ.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Для изготовления рамы бетономешалки прекрасно подойдут старые трубы, уголок или швеллер, которые можно купить на ближайшем пункте приема металлолома или попросить у соседа. Несколько несложных операций, также связанных с использованием сварки, позволят изготовить довольно прочную конструкцию с удобным механизмом вращения.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

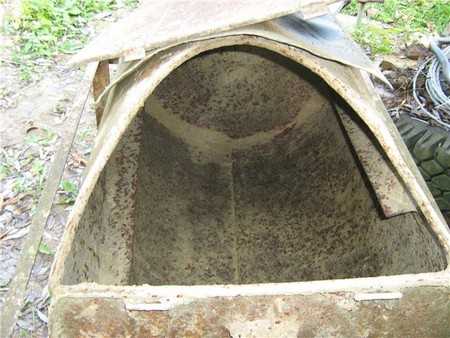

При монтаже данного устройства придется также продумать вариант дверки для загрузки «полуфабрикатов» и выгрузки готового раствора. Еще на стадии подготовки стоит аккуратно разметить место для будущей двери.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Какой бы объемной не была емкость, в данное технологическое окно должно входить ведро среднего размера. Также стоит побеспокоиться о герметичности и удобном механизме закрывания.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

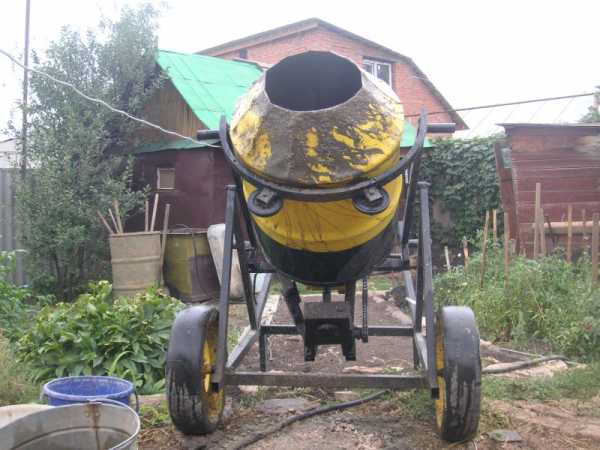

Как вариант, можно рассмотреть еще одну конструкцию бетономешалки, изготовленной своими руками. Емкость для бетона представляет собой несколько сваренных листов железа. Вращение устройства происходит самодельной ручкой, а в момент слива бетонного раствора необходимо зафиксировать бетономешалку в определенном положении, для чего используется специальное устройство, напоминающее обычный шпингалет. Такими ручными бетономешалками пользовались наши деды.

Напоследок пример не ручной, а ножной бетономешалки, в основе конструкции которой лежит велотренажер:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Ручная бетономешалка своими руками за 1 день

Бетономешалки бывают разные

Бетономешалка для загородного дома — это первое дело. Используется она практически при каждом строительстве, а при наличии своего частного дома или дачи строить придется регулярно. Конечно, всем изначально нужна бетономешалка электрическая, хорошей фирмы и за приличные деньги. Нередко бывает опыт с приобретением 2-ой и даже 3-ей мешалки, но в конце концов у всех это заканчивается одинаково — руками перебираются механизмы, заменяются детали, а потом и вовсе оказывается перед глазами сделанная своими руками конструкция, которая с изначальной имеет лишь общие черты.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Для смешивания цемента и песка с водой можно использовать бочку.

Другие же мастера, наоборот, сразу подходят к процессу с пониманием, поэтому изготавливают мешалку собственноручно. В данном случае чаще всего отдается предпочтение ручной бетономешалке, нежели электрической. Нет ни одного места в постсоветском пространстве, где бы время от времени не случались перебои с электроэнергией, а в некоторых регионах ее и вовсе нет. Использование солнечных батарей и переносных аккумуляторов для бетономешалок не подходит.

Поэтому все чаще встречается ручная бетономешалка, сделанная своими руками.

Вернуться к оглавлению

Подготовка барабана

Схема крепления бочки на стойках: 1 – вал мешалки; 2 – подшипник подвески; 3- подшипник вала бетономешалки; 4 – корпус подшипников; 5 – подвеска.

  • бочка металлическая с крышкой;
  • сварочный аппарат;
  • сталь листовая 2 и 4 мм;
  • болгарка;
  • рулетка;
  • труба;
  • прут армирующий;
  • дрель;
  • швеллер.

Чаще всего для барабана используется бочка на 200 л. Вместо нее можно использовать трубу с очень большим диаметром, но в этом случае цена итоговой конструкции вырастет непропорционально.

В самом начале многие делают одну ошибку — оставляют бочку полой внутри и сразу заваривают крышку. Вследствие чего получается досадная ситуация — цемент не вымешивается полностью. Чтоб этого избежать, нужно воспользоваться листовой сталью. 2 полосы высотой 10 см и толщиной 2-4 мм подойдут для этого просто замечательно. Сталь перфорируется крупным сверлом, идеальные отверстия — 2-3 см. В самом конце получившиеся полосы привариваются к бочке изнутри таким образом, чтобы визуально можно было прочертить равносторонний треугольник от центра по направлению к 2-м полосам, а с противоположной стороны делается пометка маркером (достаточно поставить крестик) — на этом месте будет люк.

Схема устройства бетономешалки.

После этого к бочке приставляется крышка и заваривается наглухо. Чтобы зафиксировать прочность снаружи, крестом на дне и крышке наваривается швеллер. Нужен он, чтобы удержать дальнейшие нагрузки при использовании, т.к. тонкий родной металл такого не выдержит.

Ровно по центру получившихся крестов (центр крестов и плоскостей дна и крышки должны совпадать) делается отверстие. Получившееся отверстие должно быть достаточного диаметра, чтобы в него прошла небольшая труба. После установки с каждой стороны должно отходить примерно 10-15 см трубы. В трубу вставляется армирующий прут подходящего диаметра (можно воспользоваться молотком). Прут должен иметь длину, равнозначную длине трубы.

Ручки изготавливаются из листовой стали. Продолговатые прямоугольники должны быть достаточной толщины. Если же это невозможно (не везде есть возможность найти листовую сталь 3-4 мм), то следует сложить 2 прямоугольника и сварить их. Для ручной бетономешалки потребуются 2 ручки. Никаких резьбовых соединений — ручки сразу крепятся при помощи сварочного аппарата, причем их расположение должно быть противоположным, чтобы при работе избежать раскачивания мешалки.

Вернуться к оглавлению

Изготовление основания

Инструменты необходимые для работы: труба, болгарка, рулетка, маркер, кольца стальные.

  • труба;
  • прут армирующий;
  • болгарка;
  • сварочный аппарат;
  • рулетка;
  • маркер;
  • кольца стальные.

Основание изготавливается уже после того, как подготовлена основная конструкция. Для этого потребуются 2 пары прочных трубок либо арматура большого диаметра. Высота каждой из них будет 140 см, а соединяются они попарно под углом 28-32°. Вершина, на которой соединяются основания, выполнена в виде закрывающегося полукольца. Своего рода карабин с подшипниками. Можно обойтись и обыкновенным стальным кольцом, но тогда вращение будет немного затруднено.

В середине проводится импровизированное ребро жесткости, после чего получается 2 подобия буквы «А».

Теперь можно примерять бочку и сделать пометки на основаниях, где бочка заканчивает свое соприкосновение с основанием. В этих местах привариваются продольные трубы или прут небольшого диаметра. Это обеспечит устойчивость основания при работе.

На этом ручная бетономешалка почти завершена, но остается лишь основание.

Вернуться к оглавлению

Последние штрихи

Схема бетономешалки своими руками: 1 – бочка; 2 – лопасти; 3 – ручка для опрокидывания бункера; 4 – рама; 5 – электродвигатель; 6 – червячный редуктор; 7 – петля подвески платформы электродвигателя; 8 – ограничитель.

  • болгарка;
  • сварочный аппарат;
  • петли;
  • задвижки;
  • трубки;
  • насадки на рукоять;
  • плашка и масло;
  • кисть и грунтовка.

В том месте, где в самом начале была отметка, прорезается отверстие люка. Тут не будет пробных надрезов или последующих доработок, поэтому все режется с первого раза правильно и по габаритам. После того как прямоугольный отрезок будет готов, оставшийся материал снова крепится на свое место, но уже посредством петель (петли привариваются). С другой стороны следует использовать крючки или задвижки, чтобы иметь возможность без затруднений открыть люк и выгрузить получившийся бетон.

Держатели у ручек привариваются в самом конце. Длина их обычно — до 12-15 см, но возможна индивидуальная регулировка под руку мастера. На трубку надевается насадка-рукоять, которая может быть выполнена из абсолютно любого удобного материала (резина, дерево, пластик, пластмасс). На конце трубы производится резьба и навинчивается гайка (удобно, если насадка сломается).

После того как вся конструкция закончена и проверена, ее следует разобрать и тщательно обработать (покрасить) грунтовкой, чтобы защитить металл от ржавчины. Соединять воедино следует уже после окончательного высыхания.

В итоге получается такая ручная бетономешалка, с которой ни одна бетономешалка электрическая не сравнится. Единственный ее недостаток — это необходимость применения большей силы, что компенсируется при работе хотя бы вдвоем. Бетономешалка своими руками делается буквально за 1 день, а служит потом ровно столько, сколько это потребуется ее владельцу, если он будет ухаживать за рабочим инструментом.


vseoteplicah.ru

Самодельная бетономешалка своими руками. Полное руководство

Строительство очень часто связано с постоянным использованием большого количества бетона, замешивание которого требует не только больших затрат физической силы, но столь дорого времени.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Облегчить, а вернее решить эту проблему позволит сооружение самодельной бетономешалки, устройства позволяющего просто и быстро приготовить необходимое количество смеси в нужных пропорциях и необходимой консистенции.

Чертежи и конструкции самодельных бетономешалок

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Вопрос конструирования самодельной бетономешалки в принципе упирается в очень простое техническое задание построить:

  1. простое по конструкции, с наименьшим количеством деталей и соединений устройство;
  2. используя при этом подручные, максимально доступные или просто малоценные детали и механизмы;
  3. надежное и неприхотливое в работе, в том числе с минимальными затратами на ремонт и обслуживание.

При всем многообразии идей и технических решений вопроса приготовления бетона все конструкции бетоносмесителей в принципе сводятся к решению простой проблемы – механическому перемешиванию сухой, а после добавления воды и жидкой смеси до получения однородного состава пригодного для дальнейших строительных работ.

Ввиду этого наиболее популярными у мастеров-самодельщиков являются агрегаты, основанные:

  • на использовании мускульной силы;
  • с использованием электродвигателей и различных редукторов;
  • небольшие машины с применением в качестве рабочего органа обычных бытовых электроинструментов.

По своему типу конструкции самодельные бетономешалки можно разделить на следующие группы:

  • с использованием гравитационного принципа смешивания – попросту получения однородной массы обычным переворачиванием емкости с цементом и наполнителем, когда под действием силы тяжести смесь неоднократно пересыпается и перемешивается;
  • принудительно-механический способ приготовления рабочего бетона – чаще всего это вариант, когда раствор перемешивается в горизонтальной или наклонной емкости с использованием внутреннего миксера. Здесь возможны варианты – либо вращается сам миксер внутри неподвижной бадьи или же вращается вся емкость, с намертво закрепленными лопастями миксера внутри.
  • вибрационный метод – способ приготовления бетона в этом случае заключается в замешивании составляющих с помощью помещенного внутрь бадьи вибрационный миксер. Такой миксер-вибратор, создающий достаточно высокую частоту вибрации производит, перемещение цемента и наполнителя.

Вместе с тем из всех рассмотренных типов конструкций для самостоятельного изготовления наиболее подходящими являются первые два типа, поскольку третий вибрационный способ приготовления смеси является наиболее технологичным и энергозатратным.

Пошаговое руководство по изготовлению бетономешалки своими руками

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Приступая к практическому этапу реализации проекта, следует четко представлять какими характеристиками должна обладать конструкция.

В этом первостепенную роль играют:

  1. размер рабочей емкости – бадьи;
  2. количество и тип узлов содержащих различные вращающие детали;
  3. конструкцию агрегата – она должна обеспечивать надежное удержание бадьи, быть устойчивой и одновременно относительно легкой.

Бадья

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Вариантов для использования в качестве емкости для приготовления смеси может быть масса:

  1. молочные бетоны на 40 литров;
  2. газовые баллоны;
  3. бочки;

Основным вопросом при выборе материала должно играть его качество, толщина, возможность крепления деталей с помощью электросварки.

Для горизонтального типа расположения емкости  предусматривается боковое засыпное окно, при наклонном, или с возможностью изменения угла наклона используются бадьи с несколько суженой горловиной открытого типа, для удобного засыпания составных частей раствора.

Внутри, для улучшения качества приготавливаемого раствора навариваются лопасти ли металлические гребенки, способствующие лучшему перемешиванию составных частей. Такие лопасти изготавливаются из металла толщиной не менее 2 мм.

Привод

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Для приведение в действие рабочей емкости смесителя самыми простыми на сегодня выступают:

  • ручной привод – элементарное решение данной проблемы – закрепленная на двух опорах ось, на которой закреплена бадья, с одной стороны оси находится изогнутый конец, наподобие такого, что устанавливается на колодцах;
  • электрический привод – электродвигатель, передающий вращение вала с помощью ременной или зубчатой передачи бадье. Это самый распространенный вариант приводов самодельной бетономешалки, однако, он слабо подходит для работы на неподготовленных участках без электросети;

Миксер

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

В качестве миксера могут выступать:

  • металлические прутья диаметром от 8 мм, сваренные в виде гребенки и применяемые в смесителях с неподвижной бадьей, где вращение происходит только центрального вала;
  • листовой металл толщиной от 3 мм, приваренный в виде лопастей на стенки емкости смесителя под углом в 45 градусов к днищу;
  • стандартный смеситель, для электрической дрели-миксера используемый в вибрационных системах;

Простая механическая бетономешалка

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Самый простой и довольно эффективный вариант бюджетной бетономешалки.

Конструкция такого аппарат состоит:

  • основание в виде сваренных из уголков, труб или профиля устойчивого основания, способного выдержать вращение бочки с 50-7- кг бетонного раствора;
  • бадья как правило, это бочка, молочный бидон, металлическая емкость из-под краски, или часть газового баллона с закрывающейся герметично горловиной, и валом в центральной части, закрепленном на основании, на подшипниках или втулках;
  • ручка ручного привода для вращения бадьи, в больших вариантах приспособлений для облегчения вращения предусматривается ручки с двух сторон бочки, для одновременной работы двух человек с целью облегчения работы;

Основанием является квадрат к двум противоположным сторонам которого привариваются боковины в виде двух треугольников (треугольник – самая устойчивая и жесткая фигура) на вершине которого закрепляется на подшипниках вал вращения бальи.

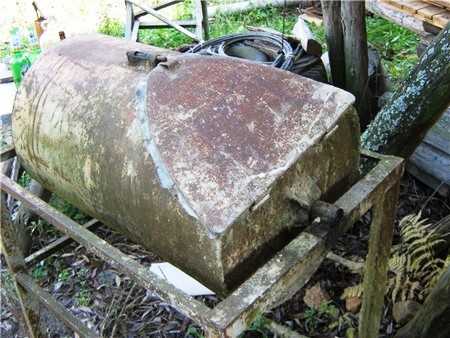

Горизонтальная растворомешалка из бочки

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Простой и работоспособный вариант смесителя.

Состоит из:

  • основания;
  • бадьи, с откидной крышкой, и запорным механизмом;
  • валом вращения на подшипниках или втулках с рукояткой для вращения;

Особенностью конструкции является расположение бочки горизонтально или установка вала по диагонали через противоположные стороны днища и горловины бочки.

Комбинированная горизонтальная с гребенками

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

В данном варианте самоделки внутри бочки на рабочем вращающемся валу крепятся две или три гребенки, напоминающие собой грабли. Гребенки изготавливаются из металлического прута, полосы, или иного материала, с таким расчетом, чтобы при вращении перемешивать бетон, пропуская между зубьев.

Гребенки вдоль вала крепятся таким образом, чтобы между ними был угол 180, 120 или 90 градусов от центральной оси. Основание изготавливается по принципу остальных бетономешалок. Слив готового раствора обычно производится, путем опрокидывания бадьи или путем открытия сливной горловины.

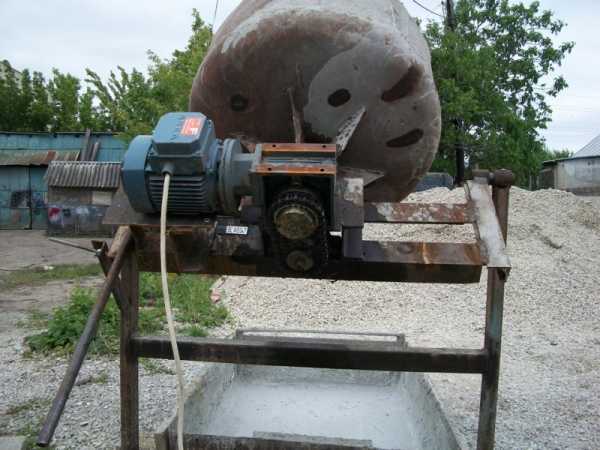

Настоящая электрическая

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Такой вариант смесителя рассматривается, как вершина инженерных способностей самодельщиков в области бетономешалок. По сути это копия выпускаемой промышленным способом бетономешалки.

Но, при этом имеющей ряд особенностей:

  1. вместо зубчатого венца, используемого в промышленных агрегатах у самодельных аналогов, используется привод через редуктор или зубчатая передача на бочку с порой последней на опорные катки;
  2. бочка-бадья при этом, как и промышленный прототип имеет сужение в верхней части корпуса, а внутри приваренные по спирали боковые 2-3 лопасти миксера для улучшения смешивания раствора;
  3. основание проектируется с учетом удержания веса емкости с заполненным раствором и возможности его опрокидывания для слива готового бетона;
  4. в качестве привода чаще всего используется:
  5. электродвигатель с ременной передачей на вал вращения бочки;
  6. электродвигатель с редукторной передачей на бочку.

Среди бесспорных преимуществ такой машины легкость в управлении и минимальные затраты рабочей силы при работе, а вот минус – точный расчет всех узлов и деталей, наличие почти профессиональных знаний и умений при работе со многими инструментами, в том числе с электросваркой.

Вибрационная

Получение самого качественного раствора, возможно при использовании вибрационной бетономешалки. Это одновременно и самый высокотехнологичный вид смесителя.

В качестве рабочей емкости используется газовый баллон или иная емкость с толстыми стенками, но относительно небольшого диаметра, поскольку для работы вибратора необходима довольно большая мощность.

В качестве вибратора может быть использован обычный перфоратор со специально изготовленным рабочим органом в виде двух перевернутых дном друг к другу тарельчатых или ровных сетчатых пластин.

Емкость закрепляется вертикально на основании таким образом, чтобы оно обеспечивало устойчивое удержание самой емкости и вибрационного движителя.

Мощность движителя должна быть не менее 1,5 кВт, использование меньшего по мощности двигателя или перфоратора чревато неэффективной работой системы или быстрой поломкой.

Основание такой бетономешалки практически идентично всем остальным типам и должно обеспечивать не только устойчивость самой конструкции, но и возможность переворачивания емкости для слива готового бетона.

Типичные ошибки

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

При сборке такого агрегата возможны следующие основные ошибки и недостатки:

  • конструктивные:
  • несоответствие расчетной и реальной конструкции по жесткости основных деталей;
  • неправильно выбранная емкость для миксера;
  • не соответствующей по мощности и количеству оборотов конструкции электрический двигатель;
  • не соответствующий требованиям редуктор;
  • технологические:
  • недостаточно крепко соединенные детали корпуса;
  • неустойчивое основание;
  • высокое расположение вращающейся бадьи;
  • узкие или наоборот широкие горловины;

Кроме этого, следует учитывать и обязательное требование электробезопасности при установке электрооборудования.

А почему нельзя дрелью?

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

С дрелью все намного проще:

  1. электрическая дрель не предназначена для продолжительного использования. Режим работы переменно-продолжительный 5 минут работы, после чего обязательно 15 минут перерыва;
  2. шестерни дрели сегодня в большинстве изготавливаются из пластмассы, и рассчитаны на усилие достаточное для сверления отверстий не более 13 мм в бетоне, 20 мм в дереве или 12 мм в металле, а вот для перемешивания 70-90 кг рабочего объема не предназначены;
  3. мастерить бетономешалку с объемом чаши в 5-7 литров не рационально.

Заключение

Как показывает опыт, создание любого, даже самого простого средства механизации труда значительно повышает производительность и сокращает время работы.

По сути, бетономешалка это не самое сложное изобретение человека созданное из подручных средств и не требующее обязательного высшего инженерного образования, немного навыков работы с электросваркой, и пару дней работы позволят иметь действующую модель агрегата, дающую возможность в дальнейшем не только улучшать конструкцию, но и исправлять выявленные недостатки.

Самодельная бетономешалка своими руками. Полное руководство

Оцените запись

Читайте также:


okarkase.ru

Делаем бетономешалку своими руками - электрическая и ручная мешалки

Большинство строительных работ связаны с бетонированием и цементированием.

К счастью, уже не нужно месить раствор бетона с помощью лопаты, особенно, если речь идет о нескольких десятках литров.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использованияБетономешалка решит все проблемы, связанные с созданием бетонной смеси. Можно, конечно, купить данное устройство в магазине, но ввиду его высокой стоимости стоит попробовать сделать бетономешалку своими руками.

Бытовая бетономешалка может быть ручной и электрической. Конечно, схема создания ручного агрегата куда проще, но эксплуатировать электрическое устройство намного легче.

Итак, мы расскажем, как сделать бетономешалку, приводимую в действие с помощью мотора.

Принцип работы такого строительного оборудования довольно прост. Вместительная бочка медленно и непрерывно крутится вокруг своей оси, а приводит в действие ее электромотор или специальная механическая ручка.

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

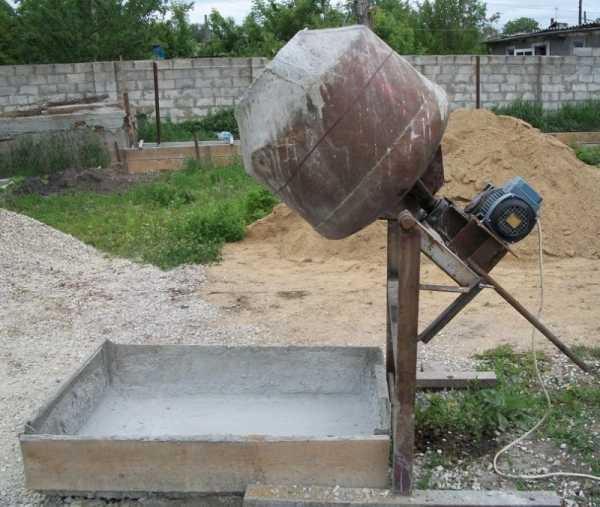

На фото пример самодельной бетономешалки

Для создания электрической бетономешалки вам понадобится:

  • Металлическая бочка объемом примерно на 200 л
  • Арматура
  • Уголки
  • Электродвигатель (двигатель внутреннего сгорания или генератор постоянного тока на 12 вольт)
  • Брусья для создания опор
  • Трубы
  • Два корпуса с подшипниками, диаметр которых одинаковый снаружи, но отличается внутри.

Этапы работ

  1. Выполняем разметку. С двух сторон на бочке определяем центр и просверливаем отверстия. Если ваша бетономешалка будет находиться под наклоном, центральные точки следует сместить. С одной из сторон необходимо сделать еще одни отверстия для соединения вала с барабаном. С обратной или боковой стороны делаем разметку под крышку с тем учетом, чтобы в нее прошло ведро. Вырезаем отверстие болгаркой, в отрезанный лист металла проделываем пару дверных петель с ручкой. Фиксируем дверцу.
  2. Из брусьев и металлических уголков делаем две ножки по форме напоминающие букву «А». Между собой укрепляем их арматурой, длина которой больше длины бочки.
  3. Окончательный этап, превращающий обычную бочку в электрическую бетономешалку. В подшипник с большим диаметром внутренней части вставляем кусок трубы, которая будет прикреплена к баку. Второй конец тубы привариваем к бочке. Вставляем проходящий через подвески вал в подшипник с малым диаметром во внутреннем отверстии. Соединяем вал с двигателем.
  4. Дополнительно можно приварить к валу лопасти, чтобы цемент не оставался на стенках бочки.

Ручная бетономешалка своими руками

Ручной бетоносмеситель – Бетономешалка ручная: особенности использования

Эта бетономешалка также изготавливается из бочки. Может показаться, что ручной агрегат требует большой мышечной силы для его работы.

Однако все зависит от того, насколько загружена бетономешалка. А некоторые ее образцы могут легко управляться даже женщинами.

Итак, самодельная бетономешалка ручного управления. Этапы работ.

  1. Для начала необходимо подобрать резервуар. Лучше всего подойдет металлическая бочка с приваренной крышкой. Понадобится также уголок 50х50 мм либо толстый прут. Потребуется выбрать подходящий вал, два приводных рычага для вращения бочки и корпуса для подшипников.
  2. Из уголка сваривается каркас для стойки. С двух торцов бочки высверливаются отверстия под вал и болты крепления фланцев. С боковой стороны бочки вырезается прямоугольное отверстие размером около 25х30 см. Это будет люк, который крепится на обычных петлях и закрывается с помощью болтов и гаек.
  3. Внутри барабана прикручиваются либо привариваются лопасти из пластин. В качестве вала вполне можно использовать стальной прут, диаметр которого составляет 40-50 мм.

Управлять таким агрегатом довольно просто. Его необходимо вкопать на участок, загрузить компоненты, необходимые для раствора, хорошенько закрыть люк и осуществить полных 10-15 оборотов.

Этого времени вполне достаточно, чтобы полностью перемешать раствор. Выгрузка делается следующим образом: отвинчиваются болты на люке, бочка переворачивается вниз и в предварительно поставленное ведро или тачку выбрасывается готовый раствор.

Как выбрать хорошую бетономешалку

Однако, если у вас нет времени и желания самостоятельно изготавливать это строительное устройство, магазины строительной техники предлагают множество разнообразных вариантов бетономешалок. На что нужно обращать внимание при выборе?

Размер барабана

Выбирая объем емкости, следует добавить 10-15% от изначального. Дело в том, что на выходе объем смеси будет несколько иной. В основном, модели, предназначенные для перемешивания раствора на небольших участках, оборудованы барабаном объемом в 100-150 литров. Этого вполне достаточно для частного строительства.

Мощность двигателя

Оптимальной мощностью для работ на небольшом объекте является 700 Вт при объеме барабана до 130 литров. Стоит также учитывать, что, чем меньше мощность, тем меньше расход электроэнергии.

Принцип действия

По принципу действия бывают бетономешалки гравитационного действия и принудительного. В чем отличие?

В гравитационной мешалке вращается сам барабан. Лопасти же, установленные внутри, остаются фиксированными, но в то же время они способствуют тщательному перемешиванию раствора. Такие мешалки как правило используют на небольших стройках.

В бетономешалках принудительного действия  барабан надежно закреплен, вращаются только лопасти внутри него. Есть мнение, что в такой конструкции раствор получается качественней и однородней. Такие агрегаты эксплуатируются на крупных стройках.

Характер рабочего процесса

Бетономешалки бывают непрерывного и цикличного действия. В первом случае перемешивание происходит без остановки, во втором процесс всегда можно остановить.

Способ передвижения

В данном случае агрегаты подразделяются на стационарные, мобильные, автобетономешалки.

Разобравшись, какие бывают бетономешалки, выбрать подходящую модель не составит большого труда. Главное, что это строительное оборудование относится к одному из самых востребованных. При правильной эксплуатации оно прослужит вам не один год. Поэтому к его покупке или изготовлению собственными силами стоит подойти особенно внимательно.

Небольшое, но полезное видео о создании простенькой самодельной бетономешалки:

greensector.ru
