Колодезные кольца — 100 фото основных вариантов и идей применения

На земельных участках, расположенных за городом, чаще всего применяют водонапорные, смотровые и канализационные колодцы, для обустройства которых применяют колодезные кольца. Материал для их производства может быть одинаковым, а вот их функциональное использование разным.

Водонапорные колодцы обеспечивают жилые дома водоснабжением. В связи с тем, что водоносные слои располагаются по-разному в зависимости от отдельной местности, глубина самого колодца может быть разной.

В основном используются шахтные колодцы, для внутреннего обустройства которых используют деревянные или каменные материалы, а также кольца.

Виды колец

Для производства колец используют бетонные и ПВХ материалы, которые широко применяют для колодезного обустройства, несмотря на их отличительные свойства и технические показатели.

Для бетонных колец используют раствор бетона, арматурные пруты и специальные добавки. Процесс производства может быть механизированным и ручным.

В настоящее время для внутреннего обустройства колодцев применяют такие типы колец:

• опорные, необходимы при возможном сооружении люков, их устанавливают перед перекрытием, чтобы обеспечить надежную фиксацию люка;
• стеновые, представляющие собой обычные бетонные кольца, устанавливаемые друг поверх друга, а стыковочные швы заделывают бетоном;
• доборные, отличаются от стеновых нестандартными параметрами для обеспечения необходимой глубины, их располагают в самом низу, а затем устанавливают стеновые. Стыки надежно герметизируют бетонным раствором. Не стоит применять доборные кольца в местности с неустойчивыми грунтами, так как конструкция может деформироваться;
• замковые или пазогребневые, их главным отличием от обычных является наличие замка в верхней части и гребней в нижней. Конструкция колодезных колец с замком или гребнями отличается повышенной прочностью, и идеально подходит для плавающих грунтов;
• с дном, которые конструкционно похожи на стеновые только имеют донную часть. Укладываются на дно и являются опорным элементом.
• регулировочные, служат для корректировки углубления колодца на 50 см, чтобы достать до воды лучшего качества.

Более подробно с конструкцией разных видов колодезных колец можно ознакомиться по фото.

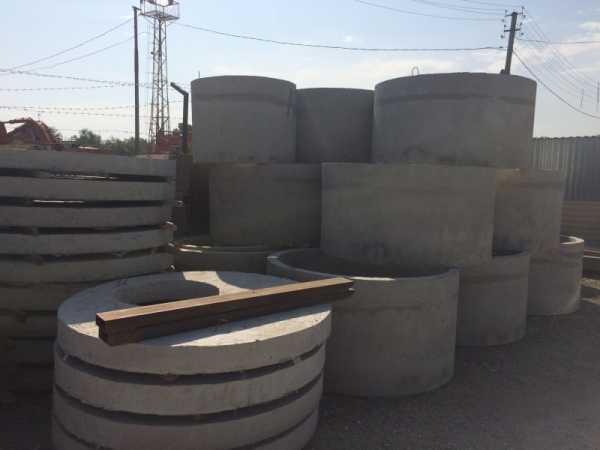

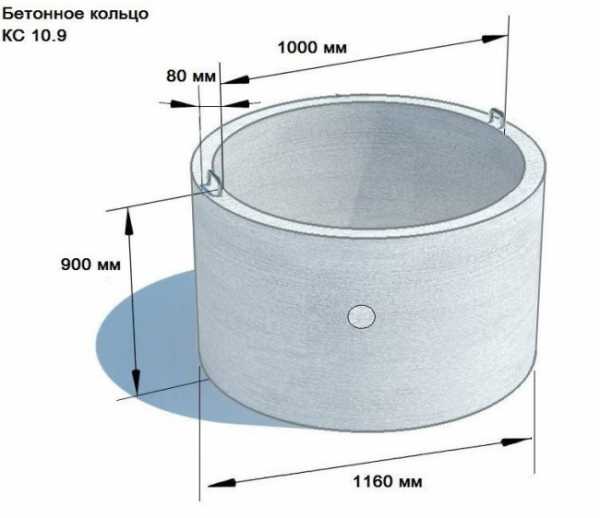

Размеры колодезных колец

Как правило, кольца для колодцев изготавливаются по стандартным размерам в соответствии с действующими ГОСТами. Установлены следующие внутренние диаметры колец: 70, 80, 90, 100 и 200 см.

Толщину стенки кольца необходимо учесть при их укладке. В зависимости от типа и марки изделия устанавливается размер высоты, который варьируется от 10 до 100 см.

Установка колец

Для монтирования колец потребуется специальная техника и механизация. Кроме того, используют вкладыши из резины и раствор бетона в качестве герметика для швов, что значительно увеличит срок использования изделия. Далее порядок работ зависит от применяемых типов колец. Пошаговые инструкции для каждого из них можно найти на специальных сайтах.

Изготовить хорошие колодезные кольца можно и своими руками, к тому же это не требует долгого времени, размеры изделия могут быть индивидуальными, финансовые расходы значительно меньше, а качество гарантированное.

Для собственноручного производства колец потребуется цемент марки 400, наполнитель в виде кварцевого песка, очищенный или речной песок, малоокатный гравий. Раствор изготавливается по определенной технологии и с соблюдением пропорциональности компонентов (в основном 3 части песка к 1 части цемента).

В качестве формы используются два полых цилиндра разборной конструкции разных диаметров изготовленных из дерева. В неё между стенками цилиндров заливается раствор в два этапа, чтобы обеспечить ровность кольца. После застывания раствора форма разбирается.

Кольца из ПВХ

Наиболее распространенными являются композитные колодезные кольца из пластика с повышенной степенью прочности и плотной структурой.

К их достоинствам относятся: возможность сборки внутренней конструкции из деталей разных форм, наличие колец с донной частью и стеновых отличных от железобетонных, разнообразие размеров высоты при аналогичных диаметрах.

Но главным достоинством считается их герметичность и способность не пропускать загрязнители и вредные вещества, поэтому дезинфекция колодца не требуется.

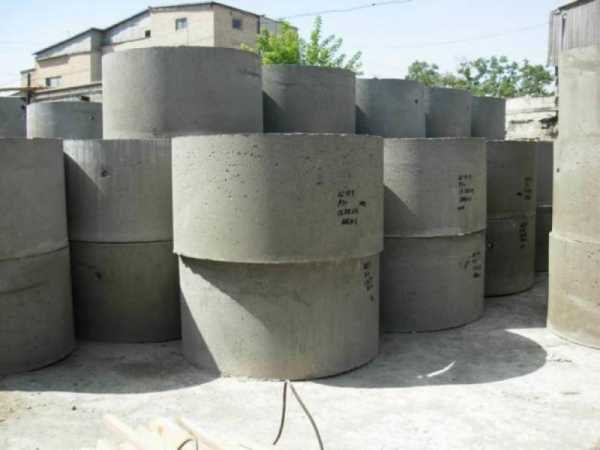

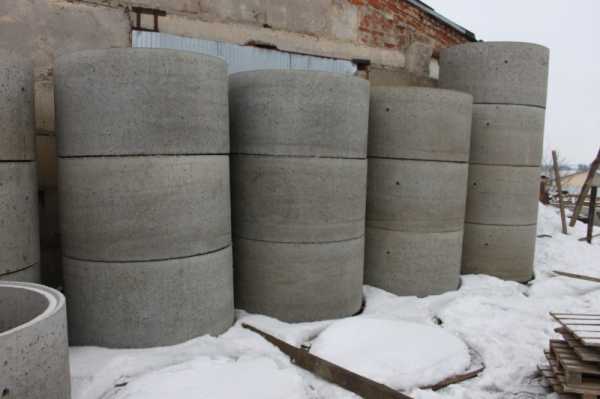

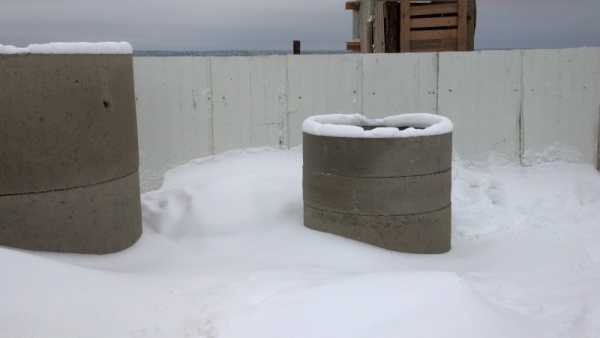

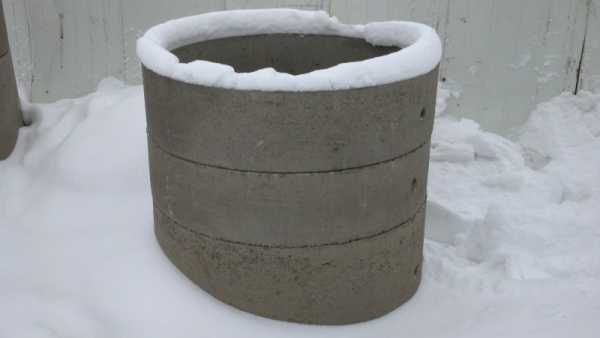

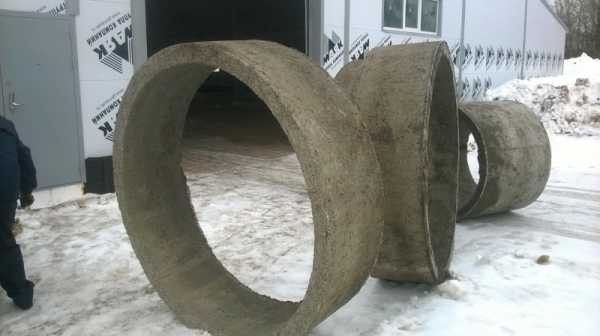

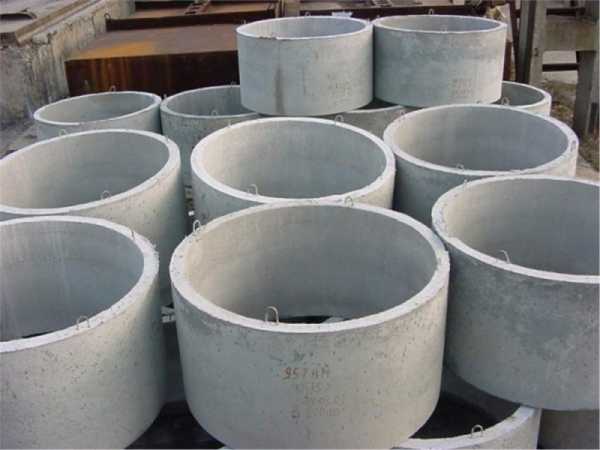

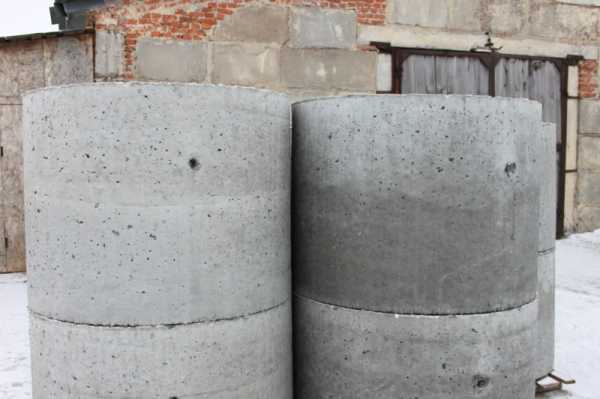

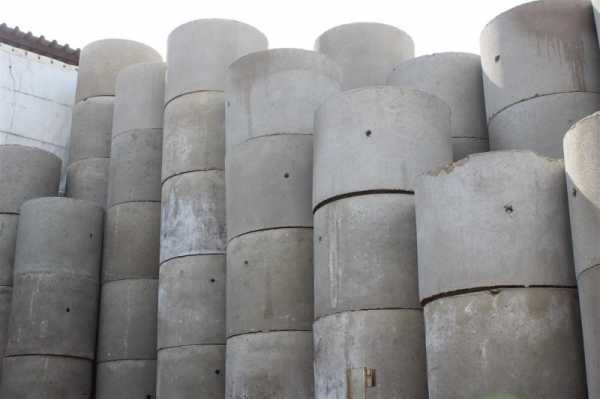

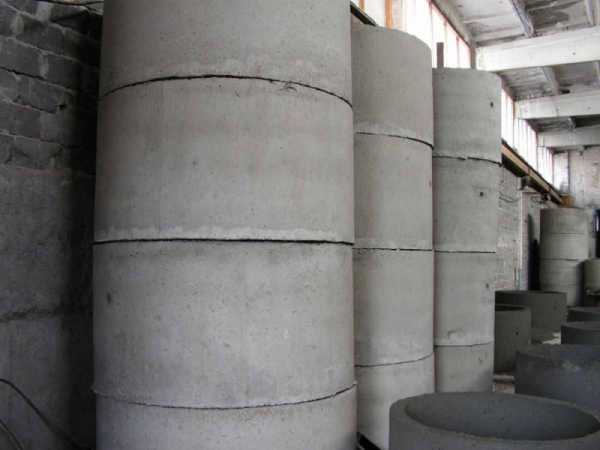

Фото колодезных колец

Также рекомендуем посетить:

mojdominfo.ru

как выбрать кольца и выкопать колодец

Колодец

Как говорят в народе: рассуждать — не мешки ворочать. Поэтому сейчас, если не копать, то хотя бы продолжить разговор о распространённых заблуждениях желающих иметь колодец — самое время. О других иллюзиях и предрассудках вы можете прочитать в публикации Некоторые заблуждения желающих иметь колодец: про глубину и количество воды.

Чем «окольцевать» колодец

Для колодца устраивается шахта, стенки которой укрепляются от осыпания. Использовать для этого можно разные материалы. В нашей стране раньше были распространены колодезные срубы — по тем же причинам, почему дерево было популярно и в качестве строительного материала для домов.



Колодезный сруб

Можно сложить стенки шахты из камня или кирпича, но этот способ потребует определённого умения. Сегодня в большинстве случаев используют

железобетонные кольца. Колодец из железобетонных колец — наиболее простое решение: такие изделия можно купить практически во всех уголках нашей необъятной родины, а монтаж их не требует каких-то очень специфических знаний.

Сегодня появились в продаже и пластиковые кольца для колодцев, соединяющиеся между собой с помощью резьбы или сварки. Бывают они полиэтиленовые, ПВХ, полипропиленовые, полимерпесчаные.



Полимерпесчаные сборные кольца. Фото с сайта okanalizacii.ru

Пластиковые колодцы долговечны, стыки отдельных элементов герметичны, что снижает риск загрязнения воды извне. Хотя пункт о герметичности ствола шахты, собранного из небольшой высоты (200 мм) колец, вызывает недоверие: много стыков — больше возможность для протечки. На мой взгляд, лучше использовать сварные (высота одной секции 1500 мм) или вовсе бесшовные варианты.

Кольца из пластика используют и для ремонта старых колодцев. Правда, стоимость у них значительно выше, чем у привычных (бетонных).

Шахта колодца, укреплённая каменной кладкой

Пластиковые колодезные кольца пока ещё находятся в категории «экзотика», срубы для колодцев в последнее время не слишком популярны, а каменная кладка ствола колодца трудоёмка. Поэтому более подробно поговорим о заблуждениях, касающихся железобетонных изделий, выпускаемых по ГОСТ 8020-90 (Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей) под маркировкой КС — кольцо стеновое рабочей камеры или горловины колодца.

Железобетонные кольца для колодца

Использование бетонных колец для устройства колодцев с питьевой водой рекомендовано СанПиН 2.1.4.544-96 (Питьевая вода и водоснабжение населенных мест. Требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников). В пункте 4.3.6 этого документа сказано: «Для облицовки стенок колодца в первую очередь рекомендуются бетонные или железобетонные кольца».

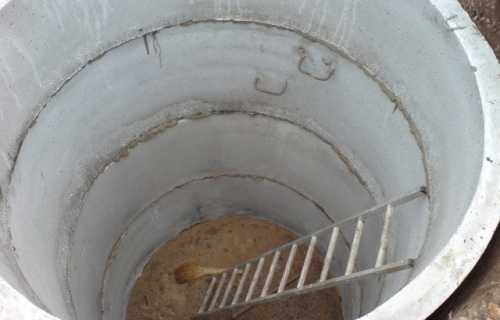

Колодец из бетонных колец

В продаже есть разные варианты: различного диаметра, с ровным краем или замком, позволяющим упростить монтаж отдельных элементов. Этот самый замок чаще всего и вызывает заблуждения. В последнее время распространилось мнение, что замок типа «шип-паз» на кромке колец помогает решать как минимум две проблемы:

• увеличивает герметичность стенок;
• предохраняет от возможного сдвига колец относительно друг друга.

Оба эти пункта несостоятельны. Паз глубиной 20 мм на бетонном изделии не станет преградой для воды — она дырочку найдёт. Если УГВ (уровень грунтовых вод) выше стыка колец, то создавшийся гидравлический напор стык сложной формы не удержит: в этом случае одинаково протекают и стенки из колец с ровным краем, и с фигурным. Если напора нет, то вода выбирает путь наименьшего сопротивления, то есть стекает по наружным вертикальным стенкам колодца и не проникает в горизонтальный шов.

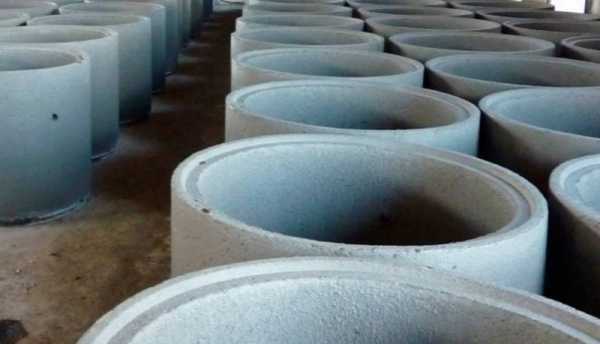

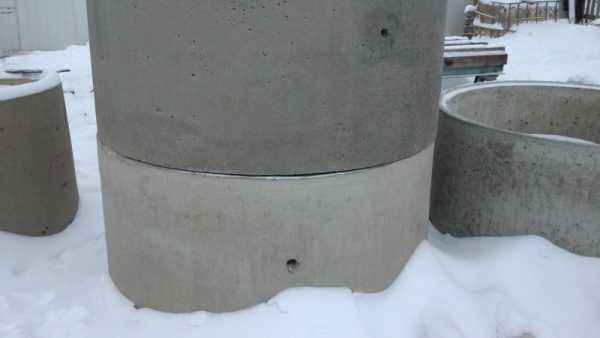

Бетонные кольца с замком. Фото с сайта kolodec.guru

Не удержит этот выступ и от горизонтального смещения колец, если таковое возникнет. Например, если колодец попал на плывун, то силы, действующие в этом случае на ствол колодца, гораздо более мощные, чем способность небольшого бетонного выступа противостоять им. Правильно устроенному колодцу (не имеющему полостей с наружной стороны ствола шахты) некуда сдвигаться в горизонтальном направлении, а силы морозного пучения действуют вертикально, то есть и тут описываемый замок бесполезен.

Также считается, что замок облегчает монтаж — кольца проще выравнивать вертикально. Однако специалисты отмечают, что это удобство на практике не слишком значительно, а в сложных случаях (при устройстве глубоких колодцев, в слабых грунтах и прочее) кольца с ровным краем даже удобнее.

Железобетонные кольца разного диаметра. Фото с сайта 009.kharkov.ua

При покупке колец уделите основное внимание геометрии изделий: удостоверьтесь, что кольца одинаковы и имеют заявленные размеры, что они круглые, а не овальные. Проверьте прочностные характеристики (наличие арматуры). А главное, убедитесь, что приобретаемые вами изделия соответствуют гигиеническим сертификатам и предназначены для питьевой воды.

Как копать: вручную или экскаватором

Традиционно копают колодец вручную. Способов два:

1. Сначала выкапывается шахта колодца, затем облицовываются стены. Бетонные кольца по одному опускаются внутрь.
2. Другой способ — копать изнутри кольца, вынимая наружу грунт. Постепенно кольцо опускается вниз, а сверху монтируется следующее.

Первый способ подходит только в том случае, если грунт плотный и не осыпается.

Монтаж колец. Фото с сайта moskovskaya-oblast.doski.ru

Колодец можно вырыть и при помощи техники, но глубина его будет ограничена длиной стрелы экскаватора. Кроме того, экскаватор отроет не только шахту колодца, но и сделает довольно большой котлован, нанеся вред территории вокруг выбранного места.

Сложности могут возникнуть и при обратной засыпке. Структура грунта вокруг вырытого вручную колодца остаётся ненарушенной, кольца шахты удерживаются в вертикальном положении уплотнённой почвой. Когда копают котлован экскаватором и устанавливают в него кольца, то засыпают яму вокруг стенок колодца землёй, вынутой из котлована. Почвенные слои перемешиваются, а грунт вокруг установленных колец становится рыхлым.

Колодец можно выкопать при помощи экскаватора

Уплотняется он спустя некоторое время (не меньше года), поэтому кольца могут сдвинуться друг относительно друга. Выходом в такой ситуации может быть использование цельной, а не сборной конструкции, например, из того же железобетона или полиэтилена. А ещё в некоторых случаях на месте колодца, выкопанного при помощи экскаватора, может понизиться уровень грунтовых вод, и в колодце не окажется воды на расчётной глубине.

Выбрав кольца и выкопав колодец, стоит подумать о его обустройстве. Например, стоит ли делать донный фильтр. Об этом вы сможете прочитать в одной из следующих публикаций.

7dach.ru

Бетонные кольца для воды

Мы не представляем себе современный дом без коммуникаций. Привычным стало открыть кран и радоваться струе воды. Это во многом облегчает задачу по приготовлению пищи или уходу за жилищем. Но все еще остаются местности, где централизованный водопровод недоступен или находится в плачевном состоянии. У такой ситуации есть несколько решений. Например, можно пробить скважину и установить насосное оборудование, которое будет поднимать живительную жидкость из недр земли. Но если пласт залегания грунтовых вод находится на небольшой глубине, тогда есть вариант выкопать колодец и смонтировать бетонные кольца для воды. Если второй способ подходит больше, то понадобятся бетонные кольца для воды.

При правильном планировании и ответственном подходе задача решается даже собственными руками. Достаточно будет основных теоретических знаний о кольцах для воды и определенного навыка работы с ручным и электроинструментом. Бетонные кольца, которые являются неотъемлемым атрибутом, можно приобрести, но тогда стоит учесть стоимость доставки и, возможно, задействование подъемного оборудования. Их несложно отлить самостоятельно в домашних условиях. Что понадобиться для рытья колодца и как рассчитать размер — тема обсуждения этой статьи.

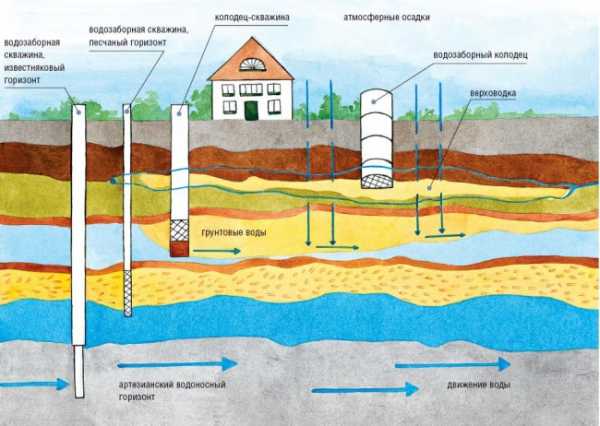

Правильное местоположение

Было бы неплохо обладать рентгеновским зрением. Тогда не возникло бы проблем с поиском места для колодца с бетонными кольцами для воды. Сложность заключается в том, что подземные реки имеют свое русло, которое изгибается в зависимости от пластов ее протекания. Обычно водоносный слой находится между водоупорными. Последние представляют собой глину или камни. Кто-то предпочитает положиться на народные способы, наблюдая за насекомыми, туманом и растительностью. Но часто они указывают лишь на застоянную жидкость у поверхности, которая кишит болезнетворными бактериями и практически непригодна для питья. В век технологий легко воспользоваться современными наработками, которые дают практически 100% результат. Среди них можно выделить:

• использование материалов, которые поглощают влагу;
• исследование путем бурения в определенном месте;
• использование барометра.

Если в вашем распоряжении есть большое количество силикогеля, тогда поиск места под колодец для питьевой воды можно выполнить по первому способу. Для этого также необходим сосуд без эмали. Это может быть бидон из алюминия, глиняный кувшин или любая посуда, которую можно закопать в землю без последствий для нее. В предполагаемом месте размещения колец для колодца выкапывается небольшая яма на глубину в 50 см. Силикогель просушивается в духовке и помещается в капсулу. Последняя зарывается на сутки. При наличии водоносного слоя вес гранул должен значительно увеличиться. Хотя точность достигает около 60%, такой метод для поиска места под колодец для воды лучше скомбинировать со следующим.

Словосочетание разведывательное бурение говорит само за себя. Оно подразумевает пробой небольшой скважины для выявления желаемого результата. Точность достигает 100%. Но в то же время — это самый затратный и трудоемкий вариант. Понадобится привлечение специализированной техники. Сделать это можно и вручную с помощью шнека, но одной парой рук тут не обойтись. В такой ситуации есть и большой плюс: если вы передумаете монтировать бетонные кольца для водяного колодца, то легко установить насос и пользоваться скважиной.

Барометр также прекрасно подходит для таких дел. Здесь понадобится небольшая смекалка и умение вести расчеты. Такой метод будет справедлив для тех участков, где поблизости есть открытый водоем. Достаточно выехать или пройти к нему, осуществить замер давления и записать полученный результат. Далее необходимо вернуться на свою территорию и сделать то же самое в месте предполагаемого строительства колодца и монтажа колец для воды. Меньшее значение вычитается от большего. Разнятся обычно десятые части. Если результат получился в 6 десятых, то придется углубиться на 6 метров, ведь они соотносятся один к одному.

Совет! Не пренебрегайте помощью специалистов. Обычно они имеют карты водных горизонтов, которые облегчают и упрощают весь процесс. Бывает что сэкономив на их услугах, приходится платить два раза за выкопанный колодец и бетонные кольца к нему, т. к. приходится переносить его на другое место, а кольца для воды демонтировать проблематично. Он должен также находится не ближе чем 35 метров от уличных туалетов, навозных куч. Берег реки, склон и овраг также не подходят для копки.

Выбор колец для колодца

Очень важно произвести все расчеты заранее, чтобы не купить лишнего материала, или, наоборот, не возникла нехватка бетонных колец для воды на ответственных этапах. После проведенного разведывания места для колодца уже примерно известна его глубина. Теперь легко вычислить количество требуемых бетонных колец для воды. Не стоит брать слишком широкие кольца для колодца, т. к. уровень воды сложно или невозможно будет поднять до требуемого, чтобы спокойно погружать в него ведро или насос. Обычно применяются кольца с диаметром 1 метр и высотой в 90 см (есть и такие бетонные кольца, диаметр которых достигает 2,2 м, если количество и глубина водоносного слоя позволяет, их тоже можно использовать). Итак, на глубину в 8 метров понадобится 10 бетонных колец для воды. Это так, ведь еще требуется сделать небольшой бортик, который обезопасит использование колодца, а также повысит удобство.

Кольца бетонные для воды бывают оборудованные днищем, которое позволит сохранить больше воды. Устанавливаются они достаточно редко. Также для них стоит предусмотреть несколько дополнительных отверстий, через которые будет происходить наполнение. Те бетонные кольца, что монтируются на стену являются сквозными. Дополнительным подвидом бетонных колец для колодца можно выделить с торцевым замком. Его бортики сделаны таким образом, чтобы соседние элементы стыковались между собой, что повышает надежность и требует меньше материала для герметизации швов.

Процесс обычно происходит вручную, т. к. для таких глубин нет необходимости задействовать дорогостоящую технику. Последняя часто оказывается громоздкой и создает больше проблем при монтаже колодезных колец для воды. Для успешного процесса понадобятся:

• лопата;
• кельма;
• ведро;
• веревка;
• налобный фонарь;
• рулетка;
• уровень;
• лебедка;
• скобы;
• материалы для герметизации швов;
• каска.

Важно! На протяжении всего процесса требуется щепетильное наблюдение и соблюдение техники безопасности. Если экстренная ситуация возникает на глубине больше человеческого роста, это может стоить жизни рабочему, который занимается копкой колодца и монтажом бетонных колец для воды.

Земляные работы

Это один из самых сложных и опасных этапов, которые требуют знаний и определенного страха, именно он позволяет не быть самонадеянными. В зависимости от способа монтажа последнего бетонного кольца для воды и глубины погружения различают такие виды:

• для неполного водоприемника;
• для полного водоприемника;
• для полного с расширителем.

Первый подразумевает достижение водоносного слоя и фиксацию бетонного кольца в его толще. При этом поступление жидкости происходит через отверстие в днище, а также через стенки. Второй означает, что последнее кольцо для воды достигает нижнего водоупорного слоя. При этом наполнение происходит только через подготовленные в стенках отверстия. Последний требует большего мастерства и более опасен. В нем требуется углубиться в нижний водоупорный слой и сделать небольшое расширение. При этом создается небольшой дополнительный резервуар для большего поступления воды.

Лучшим временем для проведения работ по копке колодца и монтажу бетонных колец для колодца будет засушливый летний сезон. Именно в этот период грунтовые воды находятся ниже, что уменьшает риски обвалов и гарантирует проникновение на большую глубину. В некоторых случаях понадобится перфоратор или электрический отбойный молоток, который даст возможность раскрошить булыжники, которые могут встретиться на пути. Диаметр шахты должен превышать внешни диаметр бетонных колец колодца на 20-30 см. Делается это для того, чтобы впоследствии не возникало проблем с опусканием колец для воды. Оставшееся пространство засыпается щебнем или крупным песком, которые создают своеобразный укрепляющий слой.

Спуск колец

Существует два основных испробованных метода, которыми осуществляется данная операция:

• поочередный спуск бетонных колец;
• одновременный спуск колец для воды.

Первый упомянутый метод будет полезен в тех случаях. Когда работы ведутся в нестабильном грунте, который в любой момент может обсыпаться или съехать и нанести вред человеку. Суть заключается в том, что первым делом выкапывается яма на глубину, которая превышает высоту бетонного кольца для воды в 1,5–2 раза. После этого с помощью лебедки или небольшого подъемного крана одно бетонное кольцо для воды помещается внутрь. Оно становится защитой и оберегает от обвалов. Дальнейший процесс происходит внутри его. Шахта углубляется примерно на размер одного бетонного кольца для колодца. После этого постепенно происходит выемка земли под смонтированным бетонным кольцом для воды. Оно опускается, а сверху на него закрепляется еще одно. Так продолжается до тех пор, пока не будут установлены все элементы.

Второй способ в чем-то проще и быстрее, чем первый. При достаточной плотности земли выкапывается шахта на полную запланированную глубину. После завершения этого процесса начинается спуск бетонных колец для воды. По мере их наслоения кольца скрепляются между собой специальными металлическими скобами, которые не дадут им сместиться при дальнейшей эксплуатации.

Примите во внимание! Общая конструкция шахты может быть монолитной. В таком случае используются не бетонные кольца, а производится заливка в опалубку. Для этого понадобится закупить металлическую или стекловолоконную арматуру. Процесс начинается снизу и продвигается кверху. Сначала монтируется круговой упор-опалубка в виде кольца, дно утрамбовывается, чтобы бетон не уходил. Распределяется арматура, которая скрепляется между собой и происходит заливка. Такое решение будет актуально для тех местностей, где нет больших смещений грунта. Он утомительный и долгий, но такому колодцу требуется меньшее обслуживание чем тому, что состоит из отдельных бетонных колец.

По завершении монтажа бетонных колец для воды производится герметизация швов. Требуется этот процесс для того, чтобы дождевые воды не размывали пространство между кольцами колодца и не смывали в чистую воду грунт, удобрения или другие вещества, которые могут навредить здоровью человека. Для этого понадобится цемент, песок и клей ПВА в качестве пластификатора. Подготавливается густая смесь, которая наносится на места стыков бетонных колец. После высыхания и постоянного воздействия влаги и морозов может происходить ее крошение и обсыпание. Для придания дополнительной прочности сверху наносится жидкое стекло. Т.к. оно достаточно быстро застывает работать стоит в темпе. Чтобы не мучиться, можно приобрести специальный состав Пенетрон. Его компонентами являются цемент и полимеры. Они хорошо схватываются, экологически чисты, пропускают воздух, а также достаточно эластичны, чтобы выдержать осадку. При этом потребуется его немного, т. к. слой должен составлять всего 2 мм.

Помните! Работы по герметизации швов бетонных колец стоит проводить в такое время года, когда температура воздуха не опускается ниже 5º по Цельсию. В противном случае не произойдет требуемая адгезия и работа пойдет насмарку.

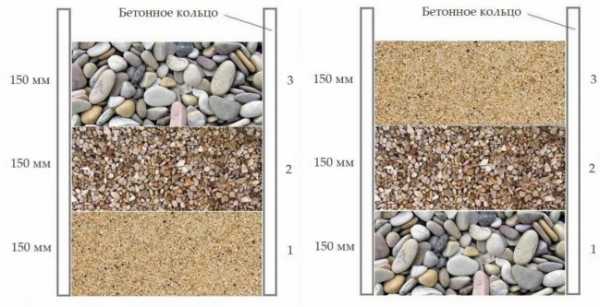

Донный фильтр

Только чистая вода способна приносить пользу здоровью человека, утоляя жажду и способствуя протеканию важных процессов. Чтобы добиться ее высокого качества, придется позаботиться не только о хороших бетонных кольцах для колодца, но и о донном фильтре. Как только дно шахты достигает требуемой отметки, стоит проверить есть ли хотя бы три жилы наполнения. После этого делается небольшой перерыв примерно на сутки. По истечении срока накопившуюся воду требуется откачать и выполнить чистку днища.

Следующим шагом происходит укладка крупных камней, которые выполнят предварительную фильтрацию. Слой крупного щебня задержит дополнительные частицы, а остальную работу выполнит геотекстиль. Стоит проследить, чтобы не были перекрыты притоки. Общая высота рассчитывается от 40 см. Если снизу идет глинистый слой почвы, то такое решение может и не потребоваться. На него сразу монтируется бетонное кольцо для воды.

Итак, вы смогли убедиться, что иметь колодец у себя дома — это хорошее решение. Часто вода из него намного вкуснее и приятнее, чем из скважины большой глубины. Справиться с монтажом бетонных колец может каждый при наличии достаточного количества времени и перечисленных выше знаний. Не экономьте на бетонных кольцах для воды, ведь в конечном итоге вред будет нанесен всему организму.

bouw.ru

Колодезные кольца своими руками | Строительный портал

Личный водопровод, колодец или оборудованный септик может не только принимать сточные канализационные воды, но даже вырабатывать газ для кухонной плиты. В таких конструкциях железобетонное кольцо является основным участвующим элементом. Некоторые люди приобретают такие кольца, доставляя сразу на дом. Но не все могут позволить себе покупку и доставку этого элемента. Однако не отчаивайтесь! Существует вариант купить готовую форму для изготовления колодезных колец своими руками. Давайте детальнее рассмотрим эту технологию.

Содержание:

1. Эволюция колодезных колец
2. Предназначение колодезных колец
3. Конструкция и производство колодезных колец
4. Колодезные кольца своими руками

Эволюция колодезных колец

Если заглянуть в историю, можно сказать, что колодезные кольца впервые появились еще в 2600 году до нашей эры в Индии. Также подобные изделия использовались в Давнем Китае и Древнем Риме. А в Россию пришли колодезные кольца только в 19 веке, когда увеличилась необходимость в их эксплуатации, именно в это время сооружались первые подземные коммуникации. Но стенки самые первых колодезных колец изготавливались не из бетона, их выкладывали из кирпича.

И только в шестидесятых годах свершилась замена материала, стены колодезных колец стали изготавливать из бетона и железобетона. Многие проблемы решило появление бетона и железобетона, а вместе с ними и колодезных колец, что имеют больше преимуществ, нежели кирпич, которым выкладывали стенки канализации. Вместе с этим трудоемкий и длительный процесс установки инженерных коммуникаций стал проще.

Вместе с заменой материала для изготовления подземных коммуникаций изменялась конструкция колодезного кольца. Прежде всего, отличия заметны в торце кольца. Самые обычные колодезные кольца имели плоский торец, позже появились изделия со стыковочными торцами, которые стали называть стыковочными кольцами с замком. Именно благодаря наличию подобного надежного соединения, стыковочные кольца отличаются высокой водонепроницаемостью.

Безусловно, колодезные кольца, которые имеют замок, стали намного лучше традиционных, так как она не нарушались при смещении грунта, и тем самым не вызывали проблем со своим функционированием. Перемещение колец вместе с почвой и обеспечивало целостность конструкции в общем. Но и данная система крепления не была надежной на все 100%, потому было разработано новое крепление — внешние и внутренние уступы на колодезных кольцах, которые обуспечивают глухое крепление колец между собой и исключают малейшие смещения.

Предназначение колодезных колец

В первую очередь колодезные кольца используют для установки канализационных колодцев.
Они часто применяются для оборудования магистралей и городских дорог, где предназначены для удаления нежелательных осадков. Сегодня колодезные кольца также применяются для обустройства мостов через каналы и траншеи, различных типов колодцев, разнообразных очистных сооружений, ландшафтного дизайна и т.д. Колодезные кольца задействуют в качестве несъемной опалубки при установке инженерных сооружений или различных фундаментов. Помимо этого, кольца часто используют для строительства колодцев в домашних условиях.

Существуют современные варианты колодезных колец, например пластиковые. Они отличаются небольшим весом, что способствует легкой установке. Как оказалось, по показателям прочности они не уступают железобетонным. Пластиковые кольца не взаимодействуют с различными химическими элементами и не подвержены влиянию коррозии. Но они все равно не смогут обеспечить весь комплекс свойств, например, они обладают очень низкой морозоустойчивостью.

Чем объясняется такая востребованность этих изделий? Во-первых, они являются долговечными и устойчивыми к сильным нагрузкам. Во-вторых, материал не пропускает воду и является экологически чистым, это важно, так как вода, которая поступает в сооружение, может употребляться для питья и приготовления пищи. Стоит отметить, что колодезные кольца очень быстро монтируются и имеют приемлемую цену.

К качеству приобретаемых колодезных колец предъявляются определенные требования. Вполне понятно, что такие изделия должны обладать хорошей плотностью, в противном случае они будут неприменимы. Колодезные кольца должны быть согласованы со всеми нормами государственного стандарта и экологических факторов. Дело в том, что вода, которая поступает в сооружение, может употребляться для питья и приготовления пищи. Колодезные кольца должны обладать высокой прочностью и способностью выдерживать большие нагрузки.

Конструкция и производство колодезных колец

Классические кольца имеют форму цилиндра, но существуют и прямоугольные варианты. Стоит отметить, что кольца могут быть с замком и без него. Обыкновенные кольца наделены плоским торцом. Колодезные кольца с замком наделены стыковочными торцами. По утверждению специалистов, плотность соединения замка сможет обеспечить лучшую герметичность и надежность инженерных систем.

Базовые кольца имеют стандартные размеры и подразделяются на маленькую, среднюю и большую группу. Маленькие кольца наделены внутренним метровым диаметром, толщиной стенок в 16 сантиметров, высотой в 90 сантиметров и весом в 600 килограмм. Внутренний диаметр колодезного кольца средней группы составляет 1,5 метра. Весят они одну тонну, и имеют такую же высоту. Большие кольца весят полторы тонны, а их внутренний диаметр составляет 2 метра.

Помимо стандартных стеновых колец выпускаются стеновые доборы, которые отличаются по высоте и применяются для сооружения части колодца, которая выступает над землей. Такие доборы отличаются меньшей высотой, в сравнении со стандартным вариантом. Обязательным элементом конструкции колодца являются крышки и днища, которые входят в комплект перечисленных групп и имеют соответствующий диаметр.

Каждый год производство железобетонных колец улучшается благодаря внедрению новых технологий. При укладке металлической арматуры стала применяться лазерная резка. Все нововведения позволяют изготавливать качественные и надежные изделия. В связи с упрощением изготовления стала снижаться и конечная стоимость колодезных колец.

При изготовлении колодезных колец используются специальные формы. Размеры наружного внутреннего диаметра определяют при помощи опалубки. В пространство этих размеров помещается армирующий сеточный каркас или проволока и заливается раствор. Чтобы лучше уплотнить форму, ее обычно подвергают вибрационному воздействию, которое спрессовывает бетон. В итоге изделие получается очень прочным, может выдерживать большие нагрузки и эффективно выполняет свое предназначение.

При изготовлении колодезных колец можно устанавливать специальные скобы, которые называются ходовыми. Промышленные железобетонные кольца часто имеют специальные фальцевые замки (выглядят как выступы в нижней части колец и помещения для них в верхней части). Благодаря этой конструкционной особенности, можно провести надежную и плотную фиксацию ствола колодца во избежание смещения составляющих его колец.

Колодезные кольца своими руками

Теперь пришло время рассмотреть поэтапную технологию строительства колодезных колец своими руками. Если вы будете выполнять все постепенно и аккуратно, результат получится соответствующий.

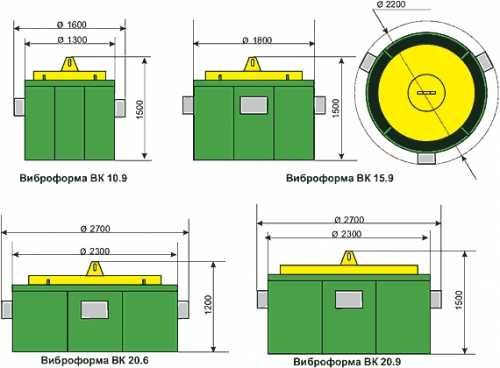

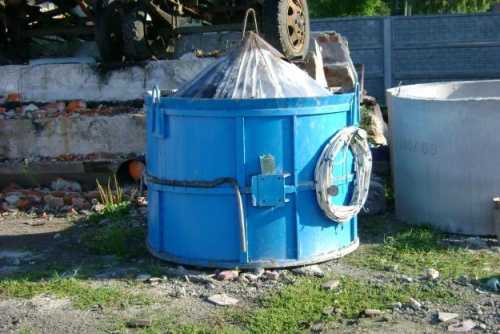

Форма для колодезного кольца

Для изготовления формы существует много вариантов, остановимся на проверенном. Вам необходимо подобрать две металлические бочки, которые соответствуют размерам колодезного кольца. На процесс изготовления не будут влиять выдавленные полосы фиксации на их стенках. Также можно задействовать трубы или воздуховоды нужного диаметра. Вы можете собрать цилиндры опалубки путем соединения отдельных листов друг с другом. Хороший результат был замечен у опалубок, изготовленных из пластиковых цилиндров.

На внешней поверхности большой бочки будущей формы необходимо проделать две продольные разметки. Они разделят бочку на две равномерные части по вертикали. Далее необходимо использовать простые оконные или дверные навесы. На разметках нужно разместить два навеса, чтобы их створки размещались по краям от линии, а изгиб навеса вдоль и поверх разметки. При помощи заклепок или сварки к цилиндру прикрепляются навесы. На внутренней стороне бочки необходимо точно скопировать разметки, размещенные снаружи.

С внутренней стороны будущая форма разрезается таким образом, чтобы не повредить закрепленные навесы с внешней стороны. Здесь можно задействовать болгарку и установить самый тонкий отрезной круг. С одной стороны будущей формы, в месте установки навесов, необходимо отрезать нижние шляпки-фиксаторы шпинделей изгиба у каждого навеса.

Учтите, это делается только с одной стороны. Срезанные шпиндели вытаскиваются, и раскрывается получившаяся форма. При закрытии формы следует разработать подвижность и сопоставимость сторон. Чтобы обеспечить фиксацию закрытия створок формы, можно использовать срезанные шпиндели. Также можно подобрать другие шпиндели, подходящие по диаметру, как на фото колодезных колец.

Теперь вам необходимо подготовить внутреннюю сторону для будущей формы. Для этого нужно использовать металлическую бочку или заранее подготовленную форму. С внутренней стороны следует нанести две линии-разметки. Они должны быть расположены друг от друга на расстоянии 1/3 длины всей окружности бочки. Обратите внимание, что цилиндр не делят на одинаковые части по вертикали, одна часть должна быть шире другой примерно в два раза. На внутренней стороне следует установить навесы, как и на наружной.

С внутренней стороны наружу копируются линии разметки. После этого цилиндр аккуратно разрезается по этим линиям, чтобы не повредить внутренние навесы. У навесов, размещенных на одной линии, нужно срезать головки шпинделей с изгиба. После этого шпиндели вынимаются, а получившаяся форма разрабатывается. При ее закрытии подгоняется сопоставимость сторон.

Обратите внимание, что собранный вид внутренней бочки должен быть выше наружного примерно на пять-десять сантиметров. Внешняя форма опалубки легко закрываться, открываться и фиксироваться шпинделями. Внутренняя форма должна также легко открываться вовнутрь. Когда кольцо освобождается, первым следует снять внутреннюю форму.

Навесы освобождают от съемных шпинделей, меньшую часть формы складывают вовнутрь и легко вытягивают из свежего кольца. Внешняя форма снимается также легко, но открытием наружу. Такую форму вы можете использовать еще не один раз. Возможно, она пригодится вашим друзьям или родственникам.

Материалы для колодезного кольца

Для стандартного производства колодезных колец вам понадобится песок, цемент, щебень, вода, бетономешалка, подъемные устройства, форма, армированный каркас и хорошая строительная площадка. Для начала вы должны определиться с объемом колодезного кольца, которое вы будете делать своими руками. Очень важно, чтобы толщина кольца была не менее 7 сантиметров.

При изготовлении бетонного кольца температура должна быть от 8 градусов. В жару следует замедлить испарение влаги, поскольку при быстром высыхании изделие не сможет приобрести нужной прочности. Вы можете укрыть изделие от прямых солнечных лучей и обеспечить необходимую влажность.

Как и при всех бетонных работах, состав смеси обычно определяют соотношением по объему его составляющих: песка, гравия и цемента. Количество цемента служит единицей отсчета. Желательно использовать свежий и созревший цемент, не ниже марки М400. Под созревшим подразумевается цемент, выдержанный не менее тридцати дней после его изготовления. Для изготовления колодезных колец очень важен объем воды — от 0,5 до 0,7 части цемента, песка — от 2 до 2,5, гравия — от 3 до 4. Такое соотношение обеспечит бетону максимальную плотность.

Чтобы приготовить бетон, сначала необходимо смешать песок и цемент, затем добавить воду и все снова тщательно перемешать. После этого в полученную смесь добавляется гравий, который предварительно замачивается в воде. Готовую форму следует установить на ровный пол или металлический поддон. Между внешним и внутренним цилиндром следует разместить арматурную сетку. Если ее нет, можно воспользоваться проволокой в два-шесть миллиметров, которая укладывается постепенно витками с добавлением бетонного состава.

Кольца можно изготавливать без применения армирования, но в этом случае их толщина должна быть не менее пятнадцати сантиметров. Такие кольца служат очень долго. Между цилиндрами устанавливаются распорные деревянные клинья по уровню выше среднего, чтобы избежать смещения цилиндров во время укладки бетонного состава.

Заливка раствора в форму

После длительного перемешивания бетон укладывается в форму для колодезного кольца на высоту не более 15-25 сантиметров. После этого раствор уплотняется по всему диаметру при помощи толстого металлического стержня в 12-20 миллиметров. Это необходимо для качественного уплотнения формы и прочности всего изделия. Вы можете использовать деревянную трамбовку с применением обычной лопаты, тяпки или рукоятки от лопаты. Пространство нужно заполнить еще раз, утрамбовывая бетонную смесь по кругу. Когда уровень сложенного бетона будет выше среднего, деревянные распорки можно снять.

Вы должны заполнить всю форму и хорошо разровнять выступающую поверхность уложенного бетона. Желательно, чтобы эта поверхность получилась ровной, поскольку она будет стыковочной. К залитой бетонным раствором форме можно применить вибрацию, которая поможет максимально уплотнить бетон и заполнить все возможные пустоты. При необходимости после этой процедуры можно долить еще немного бетонной смеси. Но процедура вибрации необязательна.

Для обеспечения хорошей герметичности применяются специальные крышки, которые обеспечивают полную изолированность и блокируют попадание посторонних предметов или жидкостей, как показано на видео о колодезных кольцах. Такой подход особенно пригодится, если конструкция находится на открытом пространстве или не защищена навесом.

Спустя три-четыре дня форму можно разобрать. Если влажность и температура являются оптимальными, можно освободить кольцо из формы уже на следующий день. Его нельзя перемещать и перекатывать, поскольку смесь окрепла не полностью. Если вы хотите получить достаточно прочный бетон, следует смачивать готовое кольцо водой в течение 7 последующих дней. Колодезные кольца можно использовать после десятидневной выдержки при условии оптимальной температуры и хорошей влажности.

Установка колодезных колец производится при помощи подъемных кранов, они размещаются друг над другом по принципу пирамиды. Чтобы эти кольца при монтаже не сдвинулись относительно друг друга, их принято между собой скреплять в четырех местах с помощью стальных скобок или пластин. Хотя для экономии вашего времени, которое уходит на монтаж колодца, лучше всего изготовить колодезные кольца с замком, но при этом будет больше расходоваться материала.

Если вы хотите, чтобы колодец прослужил как можно дольше, следует выполнить внешнюю гидроизоляцию. Для этого кольца обрабатываются специальным раствором. При нарушенной технологии производства и плохом качестве материала, существует риск отравления водой с колодца, в котором уложены эти изделия.

Таким образом, колодезные кольца используют для установки в канализационных, газопроводных, водопроводных системах, смотровых стенах и колодцах. Сфера применения этих изделий довольно обширна. Если вы хотите сделать такое кольцо самостоятельно, в этом нет ничего сложного. В домашних условиях нужно иметь специальное оборудование для производства колодезных колец и просторную площадку. Необходимо строго следовать каждому этапу строительства, а также делать все аккуратно и не торопясь.

strport.ru

видео-инструкция по монтажу своими руками, размеры, фото

При изготовлении колодца очень важно создать ровные и гладкие стены, которые бы при этом не пропускали влагу и не подвергались воздействию воды. В настоящее время существует целый ряд различных материалов предназначенных для данных целей, но передовое место среди них занимают железобетонные конструкции.

При этом колодезные кольца с замком считаются самыми качественными и практичными.

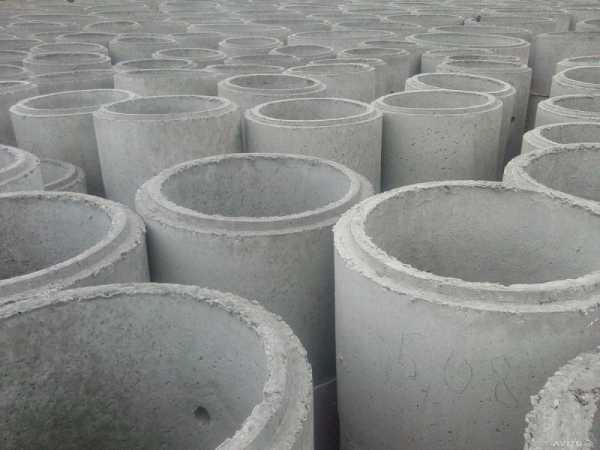

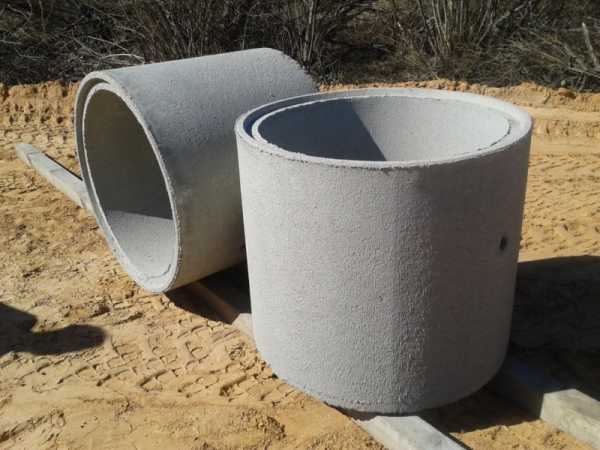

Любительское фото готовых колец из железобетона, имеющих специальные пазы для создания замковых соединений

Характеристики и преимущества

Для начала необходимо сказать о том, что изделия данного вида имеют еще одно название, которое и можно считать официальным. Оно образовалось в результате создания самой конструкции и даже заносится в маркировку. Поэтому кольцо для колодца с замком называют кольцом стеновым с четвертью.

Визуальные отличия колодезных колец

Преимущества

• Прежде всего, следует упомянуть о том, что назначение данных изделий заключается в удержании больших масс грунта, создавая определенную полость в земле. При этом не всегда попадаются однородные пласты почвы, которые осуществляют равномерное воздействие. Учитывая это, лучше всего использовать колодезное кольцо с замком, поскольку их соединение между собой обеспечивает максимальную плотность.
• Также данная конструкция очень удобна при монтаже. Она дает возможность производить плотную фиксацию, создавая ровные и гладкие стены без перепадов.

Отдельный сегмент с вмонтированной лестницей

• Отдельное внимание необходимо обратить на то, что однотипные колодезные кольца ЖБИ с замком сделаны очень качественно и при использовании небольшого количества специальной замазки область соединения становится совершенно герметичным.
• Необходимо упомянуть и о том, что стоимость такой продукции обычно не слишком высока и немногим отличается от обычных бетонных колец. Однако следует помнить, что порой цена указывается с доставкой. Поэтому лучше всего заранее учитывать данный фактор.

Совет!
Выбирать данный материал лучше всего у одного производителя.
В противном случае могут наблюдаться некоторые несоответствия в размерах, связанные с разными формами и качеством раствора.
Учитывая это, некоторые специалисты советуют приобретать изделия из одной партии, чтобы полностью исключить возможность деформации или небольшой разницы в габаритах.

Подобные изделия позволяют производить высокую плотность соединения не оставляя крупных щелей

Статьи по теме:

Маркировка и особенности монтажа

Обычно размеры колец для колодца с замком узнают из их маркировки:

• Первые две буквы указывают на то, что данное изделие является стеновым кольцом из железобетона.
• Далее идет цифра, которая говорит о размере диаметра в дециметрах.

Некоторые кольца данного вида производят сразу в защитном покрытии из рубероида и битума, однако после монтажа соединение нуждается в дополнительной обработке

• После этого указывают число, соответствующее высоте кольца. При этом инструкция по изготовлению также использует измерения в дециметрах.
• В конце маркировки пишут букву «Ч», что говорит о том, что эти изделия имеют замок с четвертью.

Даже при учете того, что замок создает довольно плотное соединение для фиксации модулей стоит дополнительно использовать цементные смеси

• Стоит сказать, что конструкция подобных элементов предполагает наличие паза изнутри с одной стороны кольца и снаружи с другой стороны. В итоге при соединении двух деталей и будет образован замок. Однако не стоит думать, что подобное посадочное место будет герметичным без дополнительной обработки.
• Если работы производятся своими руками, то профессиональные мастера рекомендуют после установки каждого отдельного сегмента делать зачистку всей замковой области. Некоторые мастера при этом советуют притирать два элемента друг к другу, чтобы обеспечить плотность соединения, но из-за большого веса это не всегда возможно.

Для подобных изделий нужны специальные крышки и при необходимости и днища, поскольку стандартные элементы не подойдут

• Фиксацию таких соединений осуществляют посредством использования жидкого раствора цемента с песком, чтобы обеспечить хорошую адгезию. В него стоит добавить небольшое количество жидкого стекла, чтобы увеличить защиту от влаги. Особое внимание стоит уделить специальным составам, которые разрабатывались специально для работы во влажной среде или непосредственным контактом с водой.
• Необходимо отметить, что также существуют крышки на такие кольца и другие элементы, подходящие к ним. Поэтому приобретая все необходимые материалы, стоит обращать внимание на особенности конструкции.

Совет!
Профессиональные мастера рекомендуют после монтажа данной конструкции произвести ее внешнюю гидроизоляцию при помощи битума и рубероида.
Это защитит ее от внешнего воздействия грунтовых или дождевых потоков.

Одним из самых больших достоинств таких колец является то, что при движениях почвы они практически не смещаются и продолжают сохранять форму колодца

Вывод

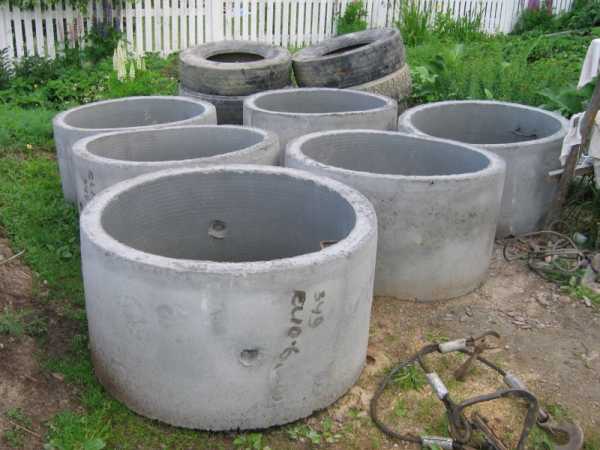

Просмотрев видео в этой статье можно получить детальную информацию о железобетонных кольцах подобного типа. Также на основании статьи, которая представлена выше, следует сделать вывод о том, что работать с данными изделиями намного проще, чем с обычными модулями, но для этого потребуется специальная техника. Не стоит забывать о том, что железобетонные материалы обладают значительным весом.

kolodec.guru
