Как вбить анкерный болт в стену: Как установить анкер? Пошаговая инструкция

Содержание

Как правильно установить анкерный болт в стену

Анкерный болт – это разновидность крепежной системы, которая монтируется в несущее основание и удерживает конструкции разных видов. Чаще всего анкеры применяют в тех случаях, если использование других крепежей недопустимо из-за прочности стен или конструкций. Чаще всего болты подходят для фиксации бытовой техники, установки оконных систем или дверей.

 <br/>

Надежными считаются анкеры из нержавеющей стали или оцинкованные анкеры. На конце крепежа есть увеличенный конус. При монтаже распорная часть детали скрывается в поверхности. Устанавливать анкер можно только в отверстие нужного размера. Состав крепежа и препятствующая движению сила – залог прочного соединения.

Технические особенности монтажа в стене

Анкерный крепеж устанавливается в прочных поверхностях. Например, бетон, кирпич или камень, отличающийся высокой твердостью. Чтобы гарантировать прочное крепление, нужно ориентироваться на болты с фиксирующими гайками. Однако, в некоторых случаях это недопустимо из-за выпирания шпильки. Выступы даже в несколько миллиметров могут создавать неудобства при монтаже в стене.

 <br/>

Модельный ряд анкеров от популярных производителей на рынке предлагает перечень крепежей с размером шпильки от 18 до 400 миллиметров. Нужный показатель рассчитывается исходя из поставленных задач.

Следовательно, отличается и размер втулки – от 6,5до 20 миллиметров. На длинных деталях втулки выдерживают максимальные нагрузки. Предельно допустимые нагрузки каждой детали прописаны в технической документации. При выборе подходящего крепежа важно учитывать толщину платформы, на которой вы намерены установить предмет. Длина анкера не определяет его надежность. Также существуют риски сквозного отверстия, что отражается на свойствах поверхности.

 <br/>

Крепление с помощью анкерных болтов

От правильности монтажа зависит дальнейшая судьба крепежа. Ключевой момент – важно правильно рассчитать нагрузку, которую сможет выдержать анкерный болт. Существует ряд правил, которые важно учитывать при работе с крепежными системами:

Для высверливания отверстия понадобится бур по бетону или камню, с которым вы будете работать. Ориентируйтесь на длину и диаметр анкерного болта.
Отверстие нельзя рассверливать при несоответствии диаметра втулки. Для его увеличения можно воспользоваться сверлом аналогичного диаметра.
Если вы начали рассверливать крепежное отверстие, это приведет к нефиксированному положению втулки. В результате она просто не сможет выполнять свои функции. Работа не принесет результата.
После сверления со сформированного отверстия нужно убрать лишний мусор. Крошки забивают его, что может привести к преграде в монтаже. Как вариант – можно использовать строительный пылесос.
После проникновения болта в отверстие стены не стоит сразу же подходить к монтажу. Есть простой способ проверить прочность этой системы. Затяните болт до отказа с помощью гаечного ключа. Когда втулка станет выпуклой, это свидетельствует об ее рабочем положении. После тестирования можно переходить к итоговому этапу монтажа.

Устанавливайте предмет и зажимайте его гайками. Это проверенное крепление, которое гарантирует надежность выполненной работы в стене.

Варианты крепления анкерных болтов

Различают три основных способа монтажа крепежных деталей:

механическое воздействие на деталь с целью ее видоизменения;
использование специальных наполнителей, обладающих фиксирующими свойствами;
виброзачеканка.

Существует несколько типов крепления:

Клиновой: на конусе располагается распоротая втулка. Гайку устанавливают вместе с шайбой, что обеспечивает лучшую фиксацию. Стержень соприкасается с металлической втулкой, а в процессе вкручивания втулка расклинивается.

Втулочный: длина гильзы приравнивается стержню. При монтаже расширяется диаметр втулки. Получается фиксированное прилегание к стенкам двух частей отверстия. Этот вариант подходит для работы с пористыми и неоднородными поверхностями.
Забивной: крепится путем ударных инструментов.
Разжимной: для плотного прилегание применяют расширительную пружину. Втулка меняет форму, за счет чего система выдерживает большие нагрузки и выполняет поставленные задачи.
Специальный: изготавливают для решения особых задач.

Разновидности анкерных болтов

С гайкой. Бюджетный вариант крепежной системы гарантирует надежность соединения. По структуре такой болт состоит из винта, стальной трубки и гайки. При монтаже болт перемещается по длине стержня. В результате его наконечник становится утолщенным. Болты с гайкой подходят при работе с бетонными конструкциями, кирпичом, природным камнем. Анкерные болты этого вида встречаются с диапазоном диаметра от 6 до 28 миллиметров. Длина такого изделия может достигать 3 сантиметров.

Клиновые. Это усовершенствованный вариант анкерного болта с гайкой. Основное отличие – втулка на конце. В другой части размещены гайка и шайба. Во избежание разрушения из-за коррозии болты оцинковывают. Сами изделия производят из углеродистой и нержавеющей стали. Между собой они отличаются диаметром (от 6 до 12 мм), допустимой толщиной изделия, которое вы планируете крепить (до 2 см), толщина поверхности при монтаже (до 53 мм), сила. Для установки достаточно будет стандартного набора инструментов. Способ крепления не отличается от обычных анкеров. Клиновые болты выдерживают большие нагрузки. За счет высокого внутреннего напряжения увеличиваются показатели вырывающей силы, что позволяет монтировать тяжелые предметы в стены.

Шестигранные. Предназначены для работы с поверхностями повышенной твердости. Они востребованы в строительной и ремонтной сферах. Шестигранная головка, отличающая их от других видов, вращается по резьбе распорного болта. За счет этого и получается расширенная втулка. Изделия изготавливают из оцинкованной стали, защищающей от коррозии.
Ударные. Подходит для монтажа массивных предметов, когда эстетичность не играет особой роли. Используются при работе со строительными конструкциями, сантехникой и другими тяжелыми деталями. Основание, на которое планируется установить анкер, должно быть достаточно плотным. Болты между собой отличаются длиной (до 5 см), диаметром (до 2 см), величиной вырывающей силы. Ключевое правило – толщина поверхности должна быть не менее 10 см. Процесс монтажа в стену включает несколько этапов. Изначально нужно сделать отверстие в поверхности. Оно должно быть длиннее самого болта. Затем освобождаем отверстие от пыли. Забиваем втулку, которая при воздействии ударных инструментов подстраивается под нужный диаметр. Вкручиваем болт. Анкерный забивной болт все время держим перпендикулярно по отношению к поверхности.

Четырехсегментные. Предназначены для крупногабаритных вещей. За счет особой конструкции удается гарантировать повышенную надежность крепежной системы. Используют в прочных однородных породах и пористых стенах. По структуре втулка имеет четыре сегмента. Одна пара скреплена кольцом, вторая – пружиной. Имеется распорный элемент. Болт перемещается по длине анкера при вкручивании. Надежная фиксация обеспечена по всей длине крепежного элемента.
Винтовые. Для производства используют арматурный прокат. Фиксируются в отверстии за счет специальных наполнителей. В комплект входят стержень, шайба и гайка.

Установка анкерных болтов в стену: ключевые моменты

Для надежного крепления важно придерживаться правил монтажа в стене. Есть несколько базовых рекомендаций, которые обеспечат прочное соединение:

Необходимо правильно подбирать сверло для создания отверстия. Все анкерные болты стандартизированы, поэтому сверло подбирается в соответствии с маркировкой.
Обязательно очищаем отверстие от образовавшейся бетонной или кирпичной кромки.
При монтаже болт должен свободно входить в отверстие. Если это происходит затруднено, неправильно рассчитан диаметр отверстия.
Затягивать гайку нужно постепенно и без резких движений. Таким образом удастся обеспечить плотное прилегание анкерного болта к стенке втулки.
При выборе болта учитывается ряд параметров: размеры, предельно допустимые нагрузки, величина изгиба, материал.

Как установить анкерный болт в бетон?

При работе с анкерными болтами, как и другими крепежными системами, важно правильно выполнить замеры. С бетонными поверхностями есть ряд особенностей:

При монтаже важно учитывать не только качество самого болта, но и бетона. Также во внимания берутся такие критерии, как особенности самой конструкции, тип анкера.
Если установить конструкцию нужно на основание с отделкой, отверстие обязательно должно быть длиннее. Это важно из-за меньшей прочности отделочных материалов, чем сам бетон.
По диаметру сверло должно быть примерно на полсантиметра меньше предполагаемого отверстия.
В инструкции к болтам указано допустимое число оборотов до полной фиксации.

Как монтировать анкерный болт с гайкой?

Анкерный болт с гайкой фиксируется за счет раскрытия распорной втулки.

Гайка предназначена для того, чтобы болт входил во втулку, и она разжала лепестки для прочной фиксации.

Пошаговая инструкция монтажа анкерного болта в стену:

проделывают лазейку;
устраняют образовавшийся мусор;
забивают молотком болт с гайкой;
прочно затягивают гайку.

Когда монтаж анкерного болта завершен, необходимо правильно закрутить гайку. После этого можно переходить к монтажу конструкции. Такой крепеж больше всего подходит для установки предметов к прочным основаниям. Анкерный болт производят из качесвтенной стали с цинковым покрытием. За счет этого крепеж выдерживает большие нагрузки. Для пористых поверхностей существует двухраспорный крепеж. Его конструкция отличается наличием двух втулок, которые раскрываются при вкручивании.

Установка анкерных болтов: в чем их преимущества

Такой крепеж считается надежными при установке массивных конструкций. Качественное крепление, которое можно гарантировать с анкерами, невозможно добиться с другими видами крепежей.

Плюсы применения для бетона:

повышенная стойкость к различным нагрузкам – динамическим или статическим;
устойчивость к деформации под воздействием внешних факторов;
не поддаются коррозии;
простой и быстрый монтаж в бетон или другой тип поверхности;
разнообразие по длине, типу крепежа, диаметру, выдерживаемым нагрузкам, материалу и другим показателям;

Очевидных недостатков у анкерных болтов нет. Единственное, важно соблюдать правила выбора и монтажа. Только при точном расчете глубины отверстия, выбора сверла можно рассчитывать на прочность соединения.

7 правил при установки анкерного болта

Такой крепежный элемент из металлического материала как анкер очень востребован на современном рынке строительства. Он помогает продлить срок службы многих элементов строительства. Крепление, произведённое с помощью анкерного болта, выдерживает колоссальные нагрузки. Это делает этот вид соединения еще более популярным. Проводить соединение с помощью такого крепежного элемента достаточно просто. Этот навык легко освоить даже не совсем профессиональному строителю. Однако, при установке анкерного болта необходимо соблюдать некоторые правила. Чтобы понять это, нужно разобраться в особенностях такого крепежа и его сфере использования.

Особенности крепежа, влияющие на правила крепления

До того, как анкеры вошли в использование у строителей, для крепления в каменные сооружения использовались болты и шурупы. Они не могли обеспечить должное и надежное соединение. Такая особенность портила функциональные возможности конструкции и делает не надежными.

Сложно представить себе крепление, которое надежнее анкерного болта. Он может быть с химическим алгоритмом крепления и механическим. Химическое крепление предполагает капсулу с клеем, которая входит в стену и раздавливается там под давлением вкручиваемого крепежа. Этот тип крепления достаточно надежный, но имеет серьёзный недостаток. Нужно ждать время до полного застывания клеевой смеси внутри стены или другой конструкции. При этом, анкер отличают незаменимые достоинства. Он дает возможность надежно закрепить что-либо в полой конструкции, в которой негде зацепить привычный якорный болт.

В основном в строительной сфере сегодня используется анкер не с клеевой начинкой, а работающий по принципу увеличения силы трения. За счет особенностей конструкции и вкручивания дополнительного элемента анкер расширяется и крепится намертво в конструкции.

Механические болты для крепления делятся:

· Анкер клинового типа. Представляет собой гильзу с внутренними кольцами. В пройму гильзы забивается клин и этим расширяет ее края. Иногда расширение проводится отдельным клином, который после изымается и заменяется резьбовой шпилькой. Чтобы надежно зафиксировать клиновый анкерный болт нужно четко соблюдать диаметр просверла для анкера и допусков.

· Забиваемый тип анкера. Это особенный вид анкерного болта не имеет дополнительного клина, который действует как расширитель. Края гильзы выполнена металла, который легко поддается деформации. Они искажают свои формы при забивании анкера в стену и таким образом крепятся в ней. Анкеры забивного типа применяют в монолитны стенах. Они требуют точности в размерах отверстия.

· Анкер разжимного типа. Такой тип болтов достаточно распространен и универсален. Он используется в тонких стенах и даже листовых конструкциях. Анкер представляет собой колбу с прорезями. Благодаря им, стенки раскрываются лепестками при закручивании.

· Анкер распорного типа. Это самый распространенный вид анкерного болта. Он достаточно востребован в строительстве, так как не требует соблюдения размеров глубины отверстия под анкер. Однако, ширину отверстия стоит измерить и соблюсти. Гильза расширяется в задней части после закручивания втулки в виде конуса. Этот тип анкера распространен, но применяется только в бетоне и кирпичных конструкциях.

Чтобы изготовить анкерный болт используют качественные материалы, которые способны выдержать большую нагрузку и давление. Нержавеющая сталь сверху также покрывается дополнительным защитным покрытием. Это помогает избежать коррозии. Для каждого типа анкеров установлены нормы. Они определяют номинальную возможность изделия и его допустимую нагрузку.

Основные правила для установки анкерного болта

При проведении монтажа анкерного крепежа используются молот, перфоратор с буром необходимого диаметра и пылесос. Чтобы просверлить дыру в бетоне понадобятся сверла с напылением, которое устойчиво к бурению твердых материалов.

Установить анкер очень просто. Нет никакой необходимости его разбирать. Он продается в полностью укомплектованном виде. Он легко крепит разные конструкции и широко применяется в разных сферах. Все основные правила установки анкерного болта можно рассмотреть на самом его распространенном типе – распорном анкере. К основным правилам монтажа анкерного болта можно отнести:

1. Выбирая длину анкерного крепления, нужно учитывать толщину штукатурного и других слоев. Именно в бетон, анкерный болт должен углубиться на 5 см.

2. Важно с первого раза правильно рассчитать место установки анкера. Демонтировать его очень сложно.

3. Отверстие под крепеж должно соответствовать его диаметру. Анкер должен входить с усилием.

4. Отверстие необходимо очистить от мусора с использованием пылесоса или щетки.

5. Анкер вбивается легким ударом молотка.

6. После полного введения, гай ку закручивают ключом до конца.

7. При установке анкера нужно учитывать потенциальную нагрузку на него. При углублении гайки в штукатурку нужно докрутить ее и использовать дополнительно вторую гайку сверху.

Нужно помнить, что распорный анкерный болт нельзя монтировать в пустотелый кирпич. Отдельные правила существуют для установки анкерных болтов в конструкцию фундамента. Как правило, это делают до заливания бетона. Важно соблюдать их расстояние и расположение вертикально. После установки их нужно закрыть полиэтиленовой пленкой, для избежание попадания на них бетонной смеси.

Для того, чтобы определить необходимый тип анкера, нужно оценить способ его крепления и предполагаемую нагрузку на крепёж в дальнейшем. Также немаловажным является выбрать анкер только от надежного производителя, который отвечает за качество товара.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие.

Please enable JavaScript to view the comments powered by Disqus. comments powered by

Как вставить анкерный болт в стену

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

По способу действия такие изделия делятся на два основных вида:

Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

А в этой статье рассказывается про пробковые настенные покрытия.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

А статья про технические характеристики анкерных болтов.

Крепёж — анкер

По способу действия такие изделия делятся на два основных вида:

Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

А в этой статье рассказывается про пробковые настенные покрытия.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

А статья про технические характеристики анкерных болтов.

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

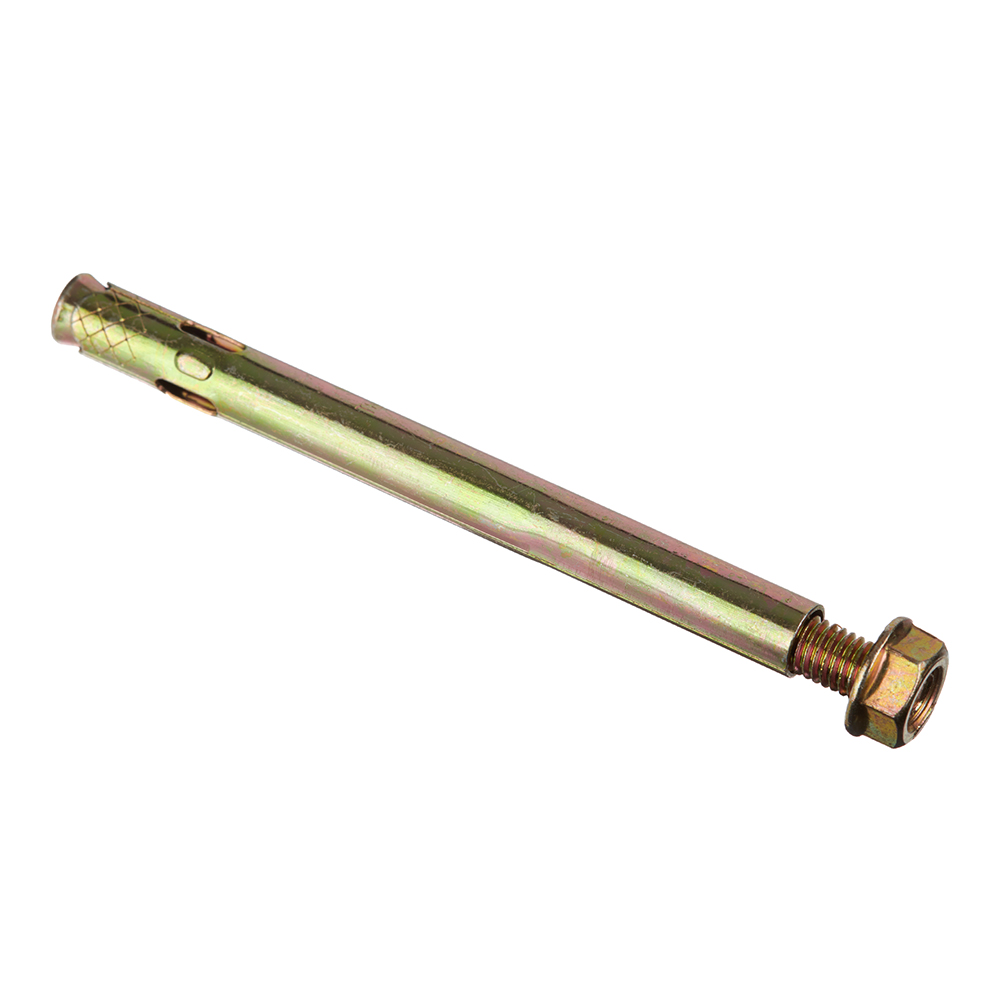

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
тщательно очищают посадочное отверстие;
аккуратно забивают анкерный болт с гайкой при помощи молотка;
затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Анкерное крепление к стене: принцип работы, монтаж

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

Анкерное крепление, лучший вариант для крепежа предметов на стене

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

При анкерном креплении нагрузка распространяется по небольшому участку

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

Механические:
– закладной;
– распорный;
– забивной;
– клиновой;
– болт с кольцом или крючком;
– рамный;
– шпилька;
– фасадный;
– потолочный;
– пружинка.
Химические:
– крепеж-монолит;
– для наружных и внутренних работ;
– для крепежа в рыхлых и тонкостенных основах;
– стойкие к вибрациям;
– долго служащее;
Пластиковые.
Грунтовые.
Для устройства фундамента.
Регулировочные по высоте.

Подобрать подходящий вид не составит труда

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

– просверлить в стене отверстие дрелью или перфоратором;
– установить в отверстие болт;
– распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.

Такие болты очень просты в применении

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.

Анкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.

Анкера с шестигранной головкой более прочные

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.

Такие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.

С помощью болта и гайки можно регулировать якорь

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.

Такие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.

Для монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.

Крепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Видео: Установка анкерных болтов

Видео: Анкеры. Принцип работы анкерного болта

Как установить анкер?

Несколько лет назад, чтобы прикрепить к твердой поверхности какой-то элемент, нужно было браться за гвозди и шурупы. Сегодня эти устаревшие способы уже не актуальны. Новшеством в таких ситуациях являются анкеры, с помощью которых намного проще справиться с креплением двух элементов. Анкер довольно легко вкручивается в бетонную стену и надежно закрепляется. Что такое анкер? Это деталь, предназначенная для вкручивания в твердую поверхность, в ней он распирается , и тем самым обеспечивает надежное крепление. Также он обладает внутренней резьбой, в нее и вкручивается крепление.

Разновидности анкеров

Существует несколько различных видов анкеров, которые отличаются друг от друга конструкцией. Следует разобрать каждый вид конкретнее:

Клиновой анкер. Он отличается от других тем, что имеет клин, который имеет свойство расширяться, когда анкер вкручивают в стену. При работе с данным видом, сначала нужно сделать отверстие в материале, а затем уже в него забить анкер. Последним этапом является работа с затяжкой гайки, она фиксирует стержень, так как втулка расширяется.
Вторым видом является распорный анкер. Особенность его конструкции заключается в следующем: втулка проходит по всему стержню и имеет резьбу с клиновидной головкой. Когда анкер вкручивается, втулка распирается при помощи головки, и крепеж фиксируется.
Разжимной анкер – это деталь, которая внутри своего строения имеет гильзу с лепестками. А также внутри анкера есть раздвижная гайка, она способствует расхождению лепестков в стороны, в то время как анкер вкручивается в стену.
Существует такой вид анкера, как забивной. Втулка данного вида обладает клином и вырезами. С помощью этих вырезов втулка расширяется, когда по болту бьют. Бить необязательно нужно по болту, это можно делать и по анкеру, и с помощью дорна. Но одну деталь заменить нельзя: молоток, именно им нужно наносить удары.
Химический анкер существенно отличается от предыдущих видов. Так как крепится он на клей. Брикет с клеем нужно вставить в заранее сделанное отверстие, и придавить его анкером. Не нужно бояться, что такое крепление не будет надежным, химическое крепление такое же надежное, как и механическое.

Что такое несущая способность анкера?

Любой вид анкера должен обладать определенной несущей способностью. Что это значит? А значит это одно: любой анкер должен характеризоваться нагрузкой, которая не повлечет за собой разрушений. Чем прочнее материал, из которого изготовлен анкер, тем больше его несущая способность. При изготовлении анкеров используют такие материалы, как: нержавеющая сталь, конструкционная, антикоррозийная и цветной металл. Что касается последнего, то такой материал обладает наименьшей прочностью. Несущую способность можно увидеть на упаковке, либо на самом анкере.

Как провести расчет анкера на вырыв?

Как правило, такой расчет проходит на объекте. Ведь нужно учитывать , из какого материала изготовлена стена. От этого зависит насколько надежно анкерное соединение. Так, например, если стена бетонная или кирпичная, то нагрузка анкера на вырыв будет равняться 350 кг. Это значит, что крепить можно даже достаточно тяжелые предметы. Что касается такого материала, как ячеистый бетон, то его нагрузка будет равна 230 кг. То есть, для монтажа высоток он не подходит, и стоит выбрать химические анкеры для работы, ведь их предельная нагрузка на вырыв составляет целых 700 кг.

Установка анкера

Чтобы надежно установить анкер любого вида, нужно первым делом проделать отверстие в нужном материале, причем оно должно чуть-чуть превышать диаметр анкера. Отверстие, естественно, стоит очистить, чтобы не было пыли, затем поместить в него анкер и зафиксировать. Если поверхность из пустотелого кирпича, то взять стоит анкер со стальной гильзой и гнущимися ребрами. Когда такой анкер вкручивается, его ребра раздвигаются и анкер фиксируется.

Как установить химический анкер?

Что касается химического анкера, то установить его проще простого. Для этого нужно лишь вооружиться специальным пистолетом. В отверстие нужно выдавить клей и вставить анкер. Такой клей быстро проникает в материал и застывает.

Если взять химический анкер для газобетона, то с помощью него можно соединить детали из любого материала, даже из ячеистого и сыпучего. Такое крепление можно смело использовать при монтаже высоток и даже водных конструкций.

распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка

Принцип работы анкеров – как они справляются с нагрузками?

Вытащить анкерный болт со стены невозможно

При анкерном креплении нагрузка распространяется по небольшому участку

Как установить анкерный болт

Установка анкерных болтов несложное дело, основное – правильно произвести замеры. На эффект крепости монтажа оказывает свойства вещества основы, верно приготовление к установке. Когда стена покрыта пластами штукатурки, дыры делают поглубже.

Буравчик берут на 0.5 мл мельче D задуманной дырки. Прочитайте руководство для анкеров, там указывают дозволенное давление и предельное количество вращений. Вворачивая штырь, не старайтесь это сделать до конца – произойдет разрушение блока.

Вечный крепеж

Анкерное крепление – дюбель – это распорочная деталь, по возможностям индентичен с анкером. Для прочности установки зачастую выпускается с иголками.

Он применяется, где нет чрезмерно огромных давлений на бетон – держатель стеллажей, кронштейны, светильник и т.п. Бывают стержень-гвозди, применяются с автоматическими пистолетом. Крепежный элемент исполняют железным, похожий на пулю.

Нагель

Нагели – это шурупы, устанавливаются на крепежах около кромок бетонированной стенки. Тут не потребуется добавочного эксцентрика, ввинчивается в дырку, после заливки туда эпоксидклея. Буравить дырку не требуется. Вворачивают пневмошуруповертом – тогда нагель вывернуть назад нельзя.

Виды дюбелей для бетона

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

Тип дюбеля и фото	Особенности
Распорный	Такой дюбель для бетонной стены отличается от других типов величиной и формами шурупов. Обычно они сделаны в форме шифера, что позволяет забивать детали в бетонную стену молотком. Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования.
Бабочка	Такие виды дюбелей для бетона используются при работе с тонкими покрытиями стен. Гильза вставляется в отверстие, а тыльная ее сторона сворачивается из-за вставки шурупа в бетонную стену. Так дюбель закрепляется в стене.
Универсальный	Этот крепеж аналогичен распорному типу, фиксация производится по типу «бабочки». Особенность его – возможность использования для самых разнообразных поверхностей стен.
Дюбель-гвозди	Крепеж применяется для монтажа конструкций к бетону из разных материалов. Гвоздь забивается в стену при помощи молотка, но лучше если использовать специальный пистолет.
Фасадный	Инструмент фасадного вида используется для устройства каркасных конструкций по основанию из кирпича и бетона. Дюбеля имеют некоторые общие характеристики с распорным типом, но они немного длиннее, а «шляпка» больше. Стержень и гильза изготовлены из стойких к ударам материалов.
Химический	Это не совсем обычный крепеж. В его составе специальная капсула, которая содержит химические вещества, поэтому шуруп изготовлен из металла. Используется дюбель для легкого бетона. При вкручивании элемента химикаты играют роль клея, поэтому нужно ждать, пока застынет основа. Обычно это длится от двух часов до суток.
КВТ	Работает только для газобетонных поверхностей. Особенность такого типа — широкая резьба, гарантирующая прочность при применении аналогичных дюбелей для пористых поверхностей.
GB	Такое крепление применяется для стеновых блоков из полистиролбетона. Его гильза напоминает распорную, но имеет спиралевидный вид. Дюбель GB вида выдерживает достаточно большие нагрузки. Их эффективно можно применять для крепления подвесных шкафов, вытяжки, полок и других тяжелых бытовых предметов.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Мнение эксперта
Торсунов Павел Максимович

Универсальность и надежность анкерного соединения позволяет использовать их и при работе с другими материалами. Например, существуют анкеры для крепления в пористых и облегченных материалах, для соединения мебельных элементов. Подобный тип крепежного соединения нашел свое применение даже в стоматологии — анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

Инструкции по использованию

Чтобы выполнить надежное и прочное крепление, прежде чем забить анкер, необходимо выполнить расчет его устойчивости на вырыв из стены под воздействием массы конструкции. Выполнить подобные расчеты можно, если использовать профессиональными таблицами, содержащими технологические характеристики анкерных метизов. Еще одним условием качественного крепежа является то, чтобы его правильно установить. На показатели прочности крепления оказывают влияние не только вес конструкции, но и плотность материала стены

Расстояние отверстия, измеряемого от наружного края вглубь стены, также имеет важное значение, когда выполняется монтаж

Во время выполнения строительных работ установка анкеров выполняется еще до момента заливки бетона либо после этого, уже на выполненное монолитное основание. При заливке бетона конструкцию анкера требуется закрепить к каркасу из арматуры при помощи сварочного соединения или с использованием вязальной проволоки, после чего уже заливается бетонный состав. Для защиты резьбового соединения его заворачивают в полиэтиленовую пленку. Следующие этапы монтажа выполняются уже после того, как монолитная поверхность полностью затвердеет.

Для этого делают разметку, где будут располагаться метизы. Затем с помощью электрической дрели либо перфоратора делают отверстие, которое будет на 10 мм длиннее, чем длина анкера. Что касается диаметра анкера, то он должен совпадать с диаметром сверла.

После того как отверстие будет готово, пыль и осколки материала удаляют с помощью пылесоса. Когда на стене имеется толстый слой отделки, длину отверстия необходимо увеличить на толщину отделки, потому что отделочный слой не является плотной монолитной структурой. При выполнении отверстия, чтобы анкер забить как можно плотнее, диаметр сверла можно взять на 0,5 мм меньше, чем диаметр метиза. Удобнее всего работать в этом случае перфоратором со сверлом, у которого имеется победитовый наконечник.

Установка механического типа анкера с гайкой – стержень болта помещают в подготовленное стеновое отверстие и забивают его при помощи молотка, гайку же после этого нужно закручивать с использованием гаечного ключа. Делать это нужно аккуратно, чтобы не испортить наружную часть анкера, где находится резьба. Когда потребуется метиз вытащить из бетонной стены, достаточно будет отвернуть в обратном направлении его гайку.

Если необходимо выполнить подвесной крепеж на вертикальную поверхность, то используют анкеры, снабженные кронштейном в виде крюка вместо гайки. Кронштейн потребуется вкрутить до упора в конструкцию анкера, следя за тем, чтобы головка крюка занимала правильную позицию для подвеса конструкции. Каждый анкер снабжен прилагаемой к нему инструкцией для пользователя. Перед монтажом необходимо ее изучить и узнать, какое количество оборотов кронштейна можно выполнить при монтаже.

Установка химического анкера – в метизах такого типа клеящий состав может быть расположен внутри капсулы или в отдельной емкости. Монтаж такого крепления состоит в том, что капсулу размещают в подготовленном отверстии, а после этого вворачивают шпильку или болт анкера. Клей при этом выходит в полость отверстия и начинает полимеризоваться. Необходимо дождаться полной полимеризации, время которой указано в инструкции, прилагаемой к химическому анкеру. Достать анкер из стены после того, как клеевой состав застынет, будет невозможно.

Если клеящий состав расположен в отдельной емкости, то картридж с клеем устанавливают в строительно-монтажный пистолет и, нажимая на спуск, выдавливают содержимое емкости в отверстие, полностью заполняя его. Затем в клеевой состав вкручивают анкерный метиз и дожидаются полной полимеризации состава. После этого на крепление можно вешать подвесную конструкцию.

Что такое анкерный болт, смотрите далее.

Разновидности

Выбирая анкеры, можно встретить несколько видов таких крепежей. Все они предназначены для разных задач, поэтому перед покупкой следует разобраться, где и как будет закрепляться болт. Изучив особенности таких изделий, можно понять, как правильно извлечь анкер из стены. Все они разделяются на несколько видов:

Изделия с гайкой. Такие анкеры являются самыми распространенными. Они состоят из цилиндра, внутри которого располагается болт с конусообразным концом. Принцип действия конструкции основан на том, что при закручивании втулка расклинивается. Это и обеспечивает надежное закрепление конструкции в стене.
С крюком. Анкеры этого типа отличаются только тем, что на верхней части находится не гайка, а крюк. Он обеспечивает удобство работы с крепежом. Метизы часто используются при закреплении светильников и люстр, а также в качестве элементов, на которые устанавливаются нагреватели воды и другие устройства.
С кольцом. В верхней части подобных изделий располагается кольцо, которое предназначено для удобной фиксации различных предметов. Как правило, такие анкеры приобретаются для установки внутри помещений.
Двухраспорные. Отличаются от остальных тем, что имеют сразу 2 втулки. При закручивании гайки в подобных болтах одна из втулок входит в другую и разжимает ее. При этом первая также расклинивается.

Анкеры разделяются на 3 вида по особенностям крепления, о чем будет подробнее рассказано ниже.

Извлечь двухраспорный анкер из стены можно несколькими способами, поэтому нужно заранее подготовить необходимые инструменты.

Классификации

По срокам эксплуатации выделяются анкеры:

По размерам крепежные элементы разделяются на:

Малые (длиной до 5,5 см и диаметром до 0,8 мм).
Средние (длиной до 12 см и диаметром до 1,2 см).
Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

Для плотных бетонных, кирпичных или каменных материалов.
Для пустотелых кирпичных и бетонных оснований.
Для листовых материалов — гипсокартона, древесно-стружечных и древесно-волокнистых плит.

По способу крепления выделяются:

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание (расклинивания, трения, упора, сопротивления материала и т. д.).

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.

Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

Клиновые.
Распорные.
Забивные.
Винтовые.

Втулочные.
Разжимные.
Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Винтовые

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Технические характеристики

Устройство анкера с гайкой

Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

Принцип работы анкерного болта с гайкой, заключается в следующем:

При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки;
Конусный конец детали разжимает лепестки;
Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

8 — размер резьбы;
10 — диаметр;
50 — длина изделия.

Разработаны стандарты на анкерные болты по бетону, размеры их:

Диаметры ровной части шпильки от 6 мм до 24 мм;
Диаметр резьба, от М5 до М20;
Длина изделий, от18 мм до 400 мм.

К другим техническим характеристикам болтов относятся:

Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения;
Крутящий момент — от 10 Нм до 40 Нм;
Изгибающий момент — от 5,2 Нм до 25,7 Нм.

Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

Стандартные анкерные болты

Инструкция по монтажу

Перед закреплением штыря, требуется собрать инструментарий. Потребуется: гайковый ключ, автопромпылесос, сверлила выполняющая роль дрифтера либо дрифтер, буравчик крепкий, колотило.

Сверление

Вначале основу бережно распределяют под зоны высверливания. Дальше по метке в бетоне буравят дыры требуемой протяженности (мерят по распорочной детали), ставя стопор на забурнике.

Дистанция от кромки стены обязательно в 2.5 раза обязана превосходить глубину дырки. После дырки требуется прочистить с помощью пылесоса. Когда убрать остатки пыли полностью не вышло, допускается сделать дыру глубже на 1-2 см.

Монтаж анкера с гайкой

Распорочный кусок штыря вводится в фундамент, забивается колотилом до глубокого ныряния в арболит (кромки – вровень со стенкой). Далее вводят штырь, гайку прибалчивают, и прокручивание позже реализовать стало не реальным. Изготовители назначают предельно старание ввинчивания – здесь потребуется силомерный ключ.

Затяжка до акцента в эксплуатации с отдельными основами (армогазобетон, армопенобетон) сможет являться обстоятельством изгибания и поломки вещества.

Монтаж химического анкера

При сборе хим. штыря, требуется немного иной ассортимент инструментариев: дрифтер, гайковый ключ, стройпылесос, штифты с резьбой, спец. клей, сборный пистоль. Ради огромной доли крепежных деталей подбирают в основном клейстер.

Вначале наносят метки на основе, буравят и чистят дыры. До заливки в бетон склеивающего состава необходимо ввертеть ажурную пиноль, вследствие чего хим. материал зафиксируется в теле основания. После следует наполнить дырки на 2/3 спец. клеем, ставя штырь, помаленьку вворачивая его для ровного расположения склеивающего изделия. После высыхания спец. клея – завинчивают гайку ключом.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

При соблюдении технологии в процессе проведения строительных работ исключено выдергивание анкера без повреждения самого материала. Это один из самых прочных анкеров, позволяющий выдержать высокие вибрационные и динамические нагрузки. Допускается использование химического анкера под водой и на неподготовленной поверхности.

Регулируемые. К элементам крепления, способным компенсировать усадку, относится анкер, регулируемый по высоте. Он выполнен в форме винта и имеет две квадратные пластины, изготовленные из одного материала с перфорированными отверстиями для крепления шурупами.

Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Разновидности анкерных соединений для бетона

Одним из самых широко применяемых видов являются изделия, в основе работы которых лежит механический принцип.

Металлические

Металлические анкера используются в основном для крепления в твердых материалах. Их поверхность выполнена из углеродистой стали и покрыта специальным цинковым составом, что полностью исключает возможность возникновения коррозии.

Забивные

Забивной анкер – устройство, с помощью которого крепежный элемент соединяется с массивом основания. Он имеет конусообразный клин и внутреннюю резьбу и отлично подходит для использования в бетонных перекрытиях.

Встречаются несколько видов: с насечками и без них. Работы по монтажу могут выполняться вручную или же с помощью пневматического инструмента.

Важно учитывать, что ослабить крепление не представляется возможным, поэтому необходим тщательный подход к планированию.

Латунные

Забивной анкер, изготовленный из латуни, относится к латунным, его еще называют цанга. Характерной особенностью является отсутствие расклинивающего элемента и антикоррозионная стойкость.

Латунный анкер (цанга) вставляют в подготовленное отверстие и закрепляют шпилькой или болтом. Ребристая поверхность гильзы позволяет выдерживать значительные нагрузки и гарантирует прочное соединение.

Стоимость данного вида крепежа значительно дороже стального, но благодаря латунному исполнению повышается надежность фиксации конструкций.

Распорные

Данный анкер относятся к типу заклинивающих элементов. Он имеет металлическую гильзу, на одном конце которой располагается распорная часть из четырех сегментом, а на втором находится резьба с гайкой и шайбой.

Распорный анкер выдерживает высокие нагрузки и может использоваться в растянутых зонах бетона с трещинами. Для более надежного соединения используются двухраспорные анкера, имеющие две гильзы. Распорная втулка в свою очередь имеет несколько зон расклинивания: у шляпки винта (болта) и внутри несущего основания.

Химические

Крепежный элемент, принцип работы которого основан на силах когезии и адгезии, называют химическим анкером

Важно учитывать, что подготавливаемое отверстие должно быть больше диаметра самого фиксирующего устройства на 2 мм.

Для крепления в сетчатую гильзу заливают предназначенный клеевой состав. Затем вставляется анкерный болт подходящего размера. До полного застывания клея возможна корректировка положения химического анкера по отношению к конструкции.

Типы и виды анкеров и способы их крепления

Анкерное крепление по бетонным конструкциям бывают очень разнообразными, применять единственную или множество влияющих сил – опора, молекулярное звено в стадии слипания, трение, излома, стягивания и т.д.

По предназначению виды анкерных болтов для бетон конструкций изготавливаются: рамковыми, потолочными, опорными и многофункциональными. По конфигурации – кривыми и прямыми, с монтажной или целостной системой. Вид анкера бывает волнистой или приглаженной.

По методу сборки болт фундаментный бывает сквозного скрепления, вклинивания, вколачивания, ввертывания и т.п.

Значительный смысл содержит вещество, из которого произведен продукт. В случае стали, уровень крепости 6.8 и больше, обработанная средством против коррозии, тогда выдерживает она намного дольше. Латунь же не вынесет суровых отвесных напряжений.

Распорные

Распорный анкер строительного бетона довольно часто употребляются с гайками, в данном способе работает Fтр. Они похожи на не очень большой стержень с нарезкой, колпачком в форме втулки и конуса.

Если крепежный элемент ввертывается в фундамент, он расходится и крепко удерживает элемент в бетонной глыбе.

Распорочные анкера, установленные в стены, в следующий раз применяться не смогут.

Распорочные анкеры так же являются гильзовыми и втулочными. Применяются для плотных оснований бетон-конструкций. Маленькая зона соприкосновения порой при малом калибре модели предоставляет вариант удерживать весомые перегрузки.

Анкерный болт с гайкой бывает электроцинкованным, горячецинкованным, и имеет кислотоупорное свойство. К этому причисляют винтообразные анкеры, выполненные из нержавеющей стали.

Забивные

Забивные анкеры подбирают для крепких бетонов.

Болт фундаментный монтируется с применением этого вида штырей – при сборке коробов, верхних воздухозаборников, размещении технического оснащения.

Предварительно перед забиванием скобы в каменную стену, буравят подходящую пробоину. Позже заколачивают металлоизделие, ободом разводят это, вворачивают стержень с резьбой требуемой протяженности. Подобный фундаментный болт, касаются стержень-нагель, верхний (на потолке) анкер.

Практично укреплять на них подвесы, опоры, потолки Армстронг. Обычно крепежный элемент используют в роли охраннопожарного либо против вандализма, так как штырь постоянный и снят его нельзя.

Рамные

Применяются для разъединения проемов, где ставиться оконные и дверные коробки. Пиноль сделана с разрезом по длине, незначительная рассоединяющая муфта в ходе стягивания эффективно подпирает проем системы, пройдя до подходящего места.

С целью защищенности от смещений и привертывания рядом своей точки наверху пиноли присутствует акценты.

Саморезы по бетону

Тут прочность установки происходит резьбой, сделанной по цельной протяжности штыря. В стадии ввертывания в бетонированную опору формируется массивное противодействие на отрыв или смещение механизма. При применении такого образца крепежного элемента бывает довольно большая несущая возможность (до 100 кг).

Разжимные

Может использоваться для закрепления карнизов, стеллажей, источников света, полотен и прочих предметов в полые сооружения с малой несущей возможностью. Зажим на винте или штыре исполнен в качестве расходящейся юбочки, она в ходе ввинчивания штыря в фундамент вонзается во внутрь основы.

По наружной части зажима в арболит погружаются особые иглы, не позволяющие штырю сдвигаться или провертываться во время сборки.

Химический анкер

Данный анкерный болт по бетону представляет собой полужидкую часть, легко затвердевает. Как раз данной частью штифт вклинивается в глыбу бетона. Ввиду данного состава, получается гарантировать прочное сцепление основы и штыря с однородным порядком нагружаемости по полной протяженности крепежного материала.

Хим. анкера для строительного монолита не побуждают скрытой нагрузки, значительно понижая опасность развала и деструкций.

Материал для изготовления забивных анкеров и принцип их действия

Производятся в большинстве своем из латуни либо высокоуглеродистой стали. Для защиты от воздействия окружающей среды на поверхность элементов конструкции напыляют защитный антикоррозийный состав.

Для достижения большей механической прочности анкера выпускают цельными, без использования сварки и пайки. Внутренняя резьба изделия имеет форму конуса, а с боковин имеет технологические прорези, необходимые для формирования лепестков, выполняющих функцию распорок при забивании в анкер распорного элемента.

При его введении во втулку, он оказывает воздействие на ее конические стенки и распирает лепестки. Таким образом достигается сильное сцепление с несущей конструкцией – стеной, потолком, полом.

Давление лепестков на несущую конструкцию может повредить ее, поэтому не рекомендуется применять анкера для переборок из пено- и газобетона, очень осмотрительно для ракушечника, но можно смело применять для конструкций из бута или бетона.

видео, фото, нюансы, советы Анкерный болт по бетону как пользоваться

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.

Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.

Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.

Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.

Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

Набор инструментов

Порядок операций установки

дрель с набором сверл;
перфоратор с набором сверл;
рожковый ключ;
молоток.

Разновидности

Несущая способность

Надежность соединения

Расчет на вырыв.

Установка доборов

Монтаж химического анкера.

Page 2

Армирование
Изготовление
Инструменты
Монтаж
Расчёт
Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

дрель с набором сверл;
перфоратор с набором сверл;
рожковый ключ;
молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
Просверлить ход, очистить его от мусора.
Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

Устанавливать болт-анкер в пустотелый кирпич запрещено.
Для установки используют размер до восьми миллиметров.
Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

анкера с загнутой шпилькой – крепят к смонтированному до его заливки бетоном;
с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

забиваемый;
клиновой;
разжимной;
распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы , в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

Анкерный болт с шайбой. Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок , полок и прочего.
Анкерный болт с крюком или кольцом. Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
Г-образный анкерный болт. Используется для установки различных элементов, таких как водонагревательные котлы .

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла .
В отверстие вставляется анкер.
Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

В заключение стоит немного добавить по поводу того, как выбрать анкер. Дело в том, что анкерные болты могут отличаться по своим размерам, а значит и способности выдерживать груз. Маркируются элементы крепежа по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того чтобы максимально полно сложить представление о работе по установке анкера, можно просмотреть видео по упомянутой теме. Но можно сказать, что при минимальном опыте обращения с инструментом задача будет достаточно простой для выполнения.

Видео

В этом видео продемонстрирована установка анкерного болта и объясняется принцип его работы:

якорей! Как вставить анкеры в стены

«Как ввернуть анкерные винты в стену?» — WYSK Reader Norma

NV: Отличный вопрос, а потом еще немного Norma… кстати, мне очень нравится ваше имя! А теперь вернемся к делу. Многие из нас не только не знают, как устанавливать анкеры, но и какие из них использовать! Втулка пластиковая, саморез, колышек, болты молли и т.д. УГХ!

Прежде всего, мы озабочены их правильной установкой, чтобы все, что мы вешаем, не попало на пол кусками (или на вашу голову, когда вы спите под ним в постели … это случилось с моим другом), при этом наименьшее количество повреждений наших стен.Сложная задача, если вы не разбираетесь в якорях, поэтому давайте познакомимся с якорями.

Как работает якорь?

Вообще говоря, анкеры расширяются и «врезаются» в стену, когда вы ввинчиваете в нее винт, создавая анкерную точку для надежного подвешивания. Без них гвоздь или шуруп просто крутились и вылетали из стены.

Прежде всего, мы заботимся о правильной установке анкеров, чтобы все, что мы вешаем, не упало на пол кусками… или на вашу голову.

А что, если у меня стены оштукатурены?

Стены из обрешетки и штукатурки не выдерживают типовых пластиковых анкеров. Требуются поворотные или молли-болты. Обязательно используйте те, которые достаточно длинные, чтобы зайти за штукатурку и планку. Потребуется просверлить отверстие с помощью сверла для каменной кладки, подробнее об установке болтов с шарнирным соединением и молли см. Ниже.

Какой якорь для чего?

Анкеры рассчитываются по весу, поэтому то, что вы вешаете, будет определять, какой анкер использовать.Часто продукт поставляется с собственным подвесным оборудованием. Но если это не так, выберите якорь, соответствующий весу или «долгу» того, что вы вешаете.

Общие практические правила…

Для легких условий эксплуатации, менее 10 фунтов (например, вешалка для бумажных полотенец), используйте пластиковые анкеры
Для средних нагрузок, от 10 фунтов до 25 фунтов (например, металлический карниз для штор с тяжелой драпировкой), используйте самосверлящие ( с резьбой)
Для тяжелых условий эксплуатации, от 25 до 50 фунтов (т. е. для шкафа), используйте болт-молли или рычаг
Мега тяжелый (т.е. кронштейн для телевизора с плоским экраном), прикрутите непосредственно к стойке, добавьте болты-откидные болты для дополнительного крепления в зависимости от того, где находится объект на стене

ПОДОЖДИТЕ: Прежде чем продолжить, позвольте мне сказать, что существуют десятки типов анкеров там — слишком много, чтобы я мог обсуждать. Я выбрал четыре наиболее распространенных типа анкеров, которые удовлетворят потребности как в легких, так и в тяжелых подвесах.

Как поставить анкеры в стены

Якорь с пластиковой гильзой (неумышленный каламбур)

Отметьте точку подвеса карандашом
Возьмите набор гвоздей, шило или гвоздь и молотком забейте «пилотное отверстие» в стене
НЕ делайте отверстие шире, чем анкер
Поместите анкер над отверстием и сильно вдавите его, пока он не будет на одном уровне со стеной

Примечание. закрепите якорь в стене, и он не войдет до конца, не пытайтесь разбить его заподлицо.Вы, вероятно, попали в гвоздь. В этом случае якорь не нужен. Вместо этого используйте грубый шуруп для гипсокартона и закрепите его прямо в стойке.

Самосверлящий анкер для раковины A

Отметьте точку подвешивания карандашом
Ударьте острием анкера в стену молотком
Как только кончик анкера окажется в гипсокартоне с помощью отвертки ввинтите анкер заподлицо со стеной

Установите болт Молли (полая стена) Анкер

Для болтов с острым концом проделайте пилотное отверстие (как описано выше) затем вбейте молли в стену, пока головка не будет на одном уровне со стеной.
Для молли-болтов без заострения просверлите отверстие в стене с помощью сверла рекомендуемого размера (для штукатурных стен сверление отверстия — лучший метод, неважно какой тип анкера)
Затяните болт в втулке молли (это приведет к расширению молли и захвату за стену)
После затяжки вытащите винт из втулки; теперь вы можете подвесить свой объект через это закрепленное отверстие с помощью этого болта

Установить болт с откидной головкой Анкер

Примечание. Болты с откидной головкой следует использовать только для подвешивания тяжелых предметов, подходящих для этого типа анкера.Это означает, что у него должен быть кронштейн, который работает с тумблером и может закрыть отверстие, которое он делает в стене.

Отметьте точку подвешивания карандашом
Просверлите отверстие, используя сверло рекомендованного размера (ширина коленчатых концов)
Проденьте болт через отверстие в том, что вы вешаете (например, кронштейн), затем резьба на рычаге так, чтобы концы были обращены к головке винта
Сожмите рычаг в закрытом положении и вбейте болт вместе с переключателем и всем остальным в стену
Затяните болт, потянув назад за резьбу болта до тех пор, пока переключатель не захватит заднюю часть со стены; затяните до упора

Важные вещи, которые нужно знать…

Если объект очень тяжелый, сама стена может разрушиться до того, как будет зафиксирован анкер.
Если сверлить в стене, не сверлите прямо рядом с розетка или вилка, чтобы не задеть проводку
При сверлении ванной комнаты или примыкающей к ней стены помните, где находятся смесители, чтобы не задеть водопроводную трубу

Теперь вы готовы повесить купленную вами полку. месяцев назад… якоря трепещут!

Есть вопрос «Сделай сам»? Спросите эксперта!

Если у вас есть вопрос о ремонте, обслуживании или улучшении дома своими руками для Нормы, сейчас у вас есть шанс спросить эксперта и получить от нее ответ.Ваш животрепещущий вопрос может быть просто «звездой» предстоящей колонки Fix-It Friday .

Добавьте свой вопрос в раздел комментариев ниже или отправьте его по электронной почте «Женщинам, которых вы должны знать».

Fix-It Friday — эксклюзивная редакционная серия Women You Should Know®, созданная опытным ветераном домашнего благоустройства Нормой Валли, , бывшей ведущей программы Discovery Home Channel « Toolbelt Diva» и шоу на Сириусе Одноименное спутниковое радио.Еженедельная колонка призвана вдохновлять женщин — воинов выходного дня, начинающих мастериц и даже опытных мастеров-мастеров — с уверенностью и энтузиазмом браться за ремонт и техническое обслуживание дома.

Как использовать анкеры для гипсокартона при подвешивании предметов

Фото: istockphoto.com

Итак, вы хотите повесить на гипсокартон что-то тяжелее обычной фоторамки. Вставляете ли вы гвоздь, чтобы поддержать вешалку для полотенец, загруженную влажными банными полотенцами, регулярно используемый держатель для бумажных полотенец или даже тяжелое зеркало, вы обязательно захотите, чтобы он оставался там, а , а не , внезапно прорвется. гипсокартон под весом всего, что он поддерживает.

СВЯЗАННЫЕ: 7 предметов повседневного обихода, которые вы никогда не думали повесить

К сожалению, именно так гипсокартон крошится — без надлежащего армирования. К счастью, существует множество вариантов крепления стеллажа (или того, что у вас есть) к стене, и один из самых популярных способов — это анкер для гипсокартона. Эти приспособления для предварительного завинчивания предназначены для захвата хрупкого гипсокартона и помогают удерживать крепеж на месте. Следуйте этому иллюстрированному руководству, чтобы узнать, как правильно использовать анкеры для гипсокартона в своем следующем проекте, и вы можете отдыхать спокойно, зная, что ваша тяжелая работа будет продолжаться.

Фото: Пит Фацио

ШАГ 1: Выберите правильный анкер для гипсокартона.

Убедитесь, что ваш анкер для гипсокартона рассчитан на вес, который вы приложите к этому приспособлению, и подходит для места его установки (стены или потолок).

В этой демонстрации того, как использовать анкеры для гипсокартона, мы работаем с резьбовым или самосверлящим анкером для гипсокартона, который выдерживает до 50 фунтов. Резьбовой анкер для гипсокартона, как правило, является хорошей ставкой: он входит в стены без предварительного сверления и имеет силу от 25 до 75 фунтов, чего достаточно для большинства легких и средних нагрузок.

Вам нужен еще совет по покупкам, прежде чем начать? Получите наши рекомендации по выбору лучшего анкера для гипсокартона в нашем Руководстве для покупателя.

Фото: Pete Fazio

ШАГ 2: Закрутите самосверлящий стеновой анкер в гипсокартон с умеренным давлением.

Для установки резьбовых анкеров для гипсокартона необходимо лишь слегка надавить отверткой, так как их острия будут автоматически просверливаться в стене. Когда широкие нитки начнут цепляться, убедитесь, что вы продолжаете нажимать, чтобы анкер не просто закрутился в отверстии и не выкопал гипсокартон.

Фото: Пит Фацио

ШАГ 3: Вверните анкер для гипсокартона, пока кромка не будет на одном уровне со стеной.

Продолжайте с тем же давлением, пока анкер для гипсокартона полностью не войдет в стену (но осторожно, чтобы не затягивать настолько, чтобы он фактически стал вставкой).

Фото: Pete Fazio

ШАГ 4. Прикрепите стойку или полку к стене, вкрутив анкер для гипсокартона.

Еще раз убедитесь, что вы сначала вставили винт в отверстие того, что вы прикрепляете к стене.(В этом примере мы прикрепляем кронштейн к стене, чтобы поддержать небольшую полку. Обратите внимание, как винт проходит через отверстие в кронштейне, прежде чем вкручиваться в анкер для гипсокартона.)

Фото: Pete Fazio

Вот что это похоже за твоей стеной. Широкая резьба помогает якорю зацепиться, а когда винт входит, он выскакивает зазубрины для дополнительной мощности. Ремонт или съезд? Если вы больше не используете анкеры для гипсокартона, удалите их с помощью наших профессиональных советов.

Дополнительная информация от Пита Фацио.

Как использовать и откручивать винты для крепления к стене

Анкерные винты используются для подвешивания легких и полутяжелых предметов на стену, таких как большое зеркало, настенная полка или зеркало. Анкеры для шурупов полезны, потому что они позволяют повесить предметы практически в любом месте, не ища шпильки, в которую можно вставить винт. Еще одно большое преимущество анкеров-шурупов — гибкость: вы не ограничены жестким расстоянием между шпильками, обычно 16 дюймов по центру.

Что еще более важно, анкерные винты предназначены для предотвращения того, чтобы вес объекта вырывал из стены гвозди или шурупы, создавая неприглядные отверстия и создавая потенциальную угрозу безопасности.

Некоторые анкерные винты, входящие в комплект поставки многих продуктов бесплатно, не подходят для этой работы. В этих случаях стоит приобрести более качественные и недорогие анкеры-шурупы в местном магазине или хозяйственном магазине. После того, как они исчерпали себя и больше не нужны, они могут стать помехой в стене: выступами, которые улавливают свет под малым углом и которые чрезвычайно трудно удалить.

Узнайте, как правильно установить анкерные болты, а также как их устранить после того, как они послужили своей цели.

Смотреть сейчас: как установить 3 типа анкерных винтов

Как установить анкерные болты

Легкие изделия часто продаются с винтами и пластиковыми гильзами, уже в упаковке. Предметы средней тяжести, такие как зеркала или стеллажи, следует подвешивать с помощью болтов.

Если подвешиваемый объект особенно хрупкий или ценный, подумайте о приобретении крепких шурупов для стен, таких как Toggler SnapSkrus. Эти самоуправляемые рукава поставляются с собственными винтами и выдерживают до 65 фунтов каждый в гипсокартоне.Несмотря на то, что SnapSkrus довольно дорого стоит, он обеспечивает более стабильный анкер, чем вставные пластиковые анкеры втулки, которые предоставляются бесплатно с некоторыми продуктами.

Но если предмет довольно легкий и не особо ценный, то анкерные винты с пластиковой втулкой подойдут, потому что они все еще обладают хорошей прочностью на сдвиг.

Ель / Тереза Кьечи

Правильный вес

Когда анкерные винты выходят из строя, это часто происходит из-за того, что установщик неправильно оценил вес объекта.Определите вес объекта с помощью весов или ознакомившись с упаковкой. Приобретите соответствующие наборы анкеров и винтов. На этикетке на коробке будет указан максимальный вес, который может выдержать набор анкеров и винтов.

Вообще говоря, картины и предметы общим весом 15 фунтов или меньше можно повесить с помощью пластиковых винтов и анкеров-муфт или анкеров для гипсокартона с металлической резьбой. Зеркала и картины со стеклом очень тяжелые, и для них потребуются самые прочные анкеры, которые вы можете купить.

Просверлите отверстие сверлом

Инструменты: анкер, отвертки с плоским шлицем, шурупы, дрель и биты, молоток или киянка, плоскогубцы.

Ель / Марго Кэвин

Заманчиво проделать первое отверстие с помощью гвоздя, поскольку это создает меньше беспорядка, чем сверление. Но необходимо сверло, чтобы пробить достаточно места для анкерной гильзы.

Выберите размер сверла немного меньше размера анкера
Осторожно просверлите отверстие дрелью.
Забейте анкер в предварительно просверленное отверстие с помощью киянки или молотка
Просверлите винт.

Ель / Марго Кэвин Ель / Марго Кэвин Ель / Марго Кэвин Ель / Марго Кэвин

Подсказка

Хорошее практическое правило — делать отверстие меньше, чем вы думаете. Если он окажется слишком маленьким, его всегда можно увеличить. Но если он слишком большой, нет возможности уменьшить его размер. Единственный вариант на этом этапе — просверлить еще одну дыру в другом месте.

Постучите до конца и добавьте винт

Посадка должна быть достаточно плотной, чтобы ее можно было слегка постучать. Но если она будет слишком тугой, рукав будет деформироваться. Осторожно вставьте пластиковый анкер в стену с помощью молотка или резинового молотка. Нажмите прямо внутрь; любое постукивание под углом приведет к изгибу рукава.

Вставьте винт в анкер и медленно вкрутите его. Если используется анкер для гипсокартона с резьбой, вкрутите его с помощью отвертки с крестообразным шлицем. При использовании якоря с коленчатым рычагом навинтите рычаг на винт примерно на 1/4 дюйма от конца.

Протолкните тумблер через отверстие в стене. Переключатель издаст щелчок, когда он откроется с другой стороны стены. Затяните винт до упора, но не затягивайте слишком сильно, иначе вы рискуете повредить гипсокартон.

Как удалить анкерные болты

Почти так же важно, как и установка дюбелей, как их удалить, не повредив стену. В вашем распоряжении два метода. Если первый метод окажется слишком сложным, переходите к следующему.

Выверните винт отверткой или дрелью.
Подденьте анкер отверткой с плоской головкой.
Вытащить анкер плоскогубцами.

Ель / Марго Кэвин Ель / Марго Кэвин Ель / Марго Кэвин

Подсказка

Если стеновой анкер невозможно снять, не повредив гипсокартон, лучше всего вбить его в стену и накрыть, а затем покрасить. Это должно быть только на 1/8 дюйма ниже поверхности.После того, как анкер будет хорошо утоплен, покрыть его составом для гипсокартона и закрасить.

Использование анкеров для крепления объектов к стене

Введение

Все, что вы вешаете на стену — будь то простая семейная картина или большая стенная полка — потребует, чтобы этот предмет был прикреплен прямо и надежно с надежным распределением веса. Используемый вами крепеж зависит от веса объекта и типа конструкции стены.

Настенные крепления в основном подпадают под легких и средних и тяжелых категорий и пустотелых или сплошных стен конструкций.В этом уроке мы рассмотрим различные типы креплений в зависимости от типа стены и веса объекта.

Смотреть сейчас: как установить 3 типа анкерных винтов

Уровень сложности

Необходимые инструменты и материалы

Крючок для картин: для легких предметов на стеновой плите или гипсе

Home-Cost.com

Крючок для картин

Тип стены: гипсокартон.
Весовой рейтинг: лёгкий.

Крючок для картин с гвоздями — это наиболее часто используемая настенная вешалка из-за простоты использования. Когда вы просто кладете крючок на стену, гвоздь естественным образом принимает наклонное положение из-за формы вешалки. Ударьте по гвоздю короткими ударами молотка, и крючок установлен.

СОВЕТ: Уловка с этими маленькими вешалками состоит в том, чтобы убедиться, что вы разместили нижнюю крючка в правильном месте. В отличие от простого вбивания гвоздя в стену там, где вам нужен «крючок», с помощью этих вешалок гвоздь крепится выше, чем вам нужно.

СОВЕТ: Вбивая вешалку для картин в штукатурку стены, используйте короткие удары молотка и следите за тем, чтобы удары были прямыми, чтобы не погнуть гвоздь.

Крюк для тяжелых предметов: для больших изображений и других объектов среднего веса

Мур SuperNail®

Крючок для тяжелых изображений

Тип стены: гипсокартон.
Весовой рейтинг: средний.

Разновидностью крючка для картин с одним гвоздем является крючок с двумя или тремя анкерами для гвоздей.Они рассчитаны на то, чтобы выдерживать вес до 75 фунтов, и лучше всего подходят для гипсовых стен.

Анкер-саморез для стеновых панелей

Home-Cost.com

Анкер-саморез

Тип стены: гипсокартон.
Весовой рейтинг: средний.

Относительно недавним нововведением является анкер-саморез, который может очень хорошо работать в определенных областях применения стеновых панелей, если они установлены правильно и используются по назначению.Стены из гипсокартона может быть трудно закрепить, потому что вешалки для картин или гвозди могут расшататься. Самонарезающие анкеры позволяют избежать этого за счет использования анкерной втулки с крупной резьбой, которая может надежно захватить сердцевину стеновых панелей. Затем в эту втулку с помощью отвертки ввинчиваются анкерные винты.

На практике анкеры легко перетянуть, что приведет к повреждению стены. Чтобы использовать эти анкеры правильно, забивайте анкеры только до тех пор, пока поверхность не будет на одном уровне со стеной, и не поддавайтесь желанию перетянуть их.

Нейлоновый анкер для полых стен

Home-Cost.com

Нейлоновый анкер

Тип стены: пустотелые стены; гипсокартон, гипс.
Весовой рейтинг: от среднего до тяжелого.

Эти излюбленные анкеры для рабочих лошадок прочны (выдерживают до 75 фунтов в 1/2 дюйма гипсокартона, просты в установке и недороги. И когда вы в конце концов захотите снять вешалку, все, что вам нужно сделать, это ослабить винт, и пластиковый анкер выпрямится и можно вытащить, чего нельзя сделать с помощью стандартных подпружиненных переключателей.

Чтобы использовать эти переключатели, просто выполните следующие действия:

Просверлите в стене пилотное отверстие размером в соответствии с инструкциями на упаковке (это зависит от размера переключателя).
Сложите нейлоновые крылья анкера и вставьте в отверстие.
Постучите по переключателю молотком до тех пор, пока он не будет заподлицо со стеной.
Вставьте черный пластиковый инструмент для открывания крыльев в отверстие и постучите молотком, пока не услышите и не почувствуете, как нейлоновые крылья открываются.(Не потеряйте этот инструмент.)
Вставьте винт в отверстие анкера и полностью затяните.

Металлический анкер с перекидным болтом для полых стен

Home-Cost.com

Металлический анкер с перекидным болтом

Тип стены: пустотелые стены; гипсокартон, гипс.
Весовой рейтинг: от среднего до тяжелого.

Это проверенные временем анкеры для средних и тяжелых предметов. У этих анкеров есть некоторые недостатки, в частности, для них требуются очень большие направляющие отверстия, и если вам когда-нибудь придется снимать болт в будущем, подпружиненный анкер отсоединяется и падает в полость стены.Кроме того, любой кронштейн, который вы планируете прикрепить к анкеру, должен быть прикреплен за до , когда сборка коленчатого болта будет вставлена в стену.

Для установки этих анкеров выполните следующие действия:

Просверлите в стене пилотное отверстие размером в соответствии с инструкциями на упаковке (в зависимости от размера корпуса тумблера).
Сначала наденьте на болт любое приспособление, которое вы планируете закрепить.
Слегка накрутите подпружиненные металлические крылья на болт, чтобы крылья сложились по направлению к головке болта.
Сложите металлические крылья вместе и вставьте в отверстие. Подпружиненные металлические крылья теперь откроются, как только они очистят заднюю поверхность стеновой панели или штукатурки.
Слегка потяните болт на себя, чтобы расширенные металлические крылья ударялись о заднюю сторону стены.
Удерживая растягивающее усилие на болте, полностью затяните его.

Болт Молли для полых стен

Home-Cost.com

Молли Болт

Тип стены: пустотелые стены; гипсокартон, гипс.
Весовой рейтинг: от среднего до тяжелого.

«Болт Молли» — это общее название раздвижного металлического анкера для пустотелых стен.
Эти анкеры работают очень хорошо, и их проще использовать, чем болты со вставкой. Во многих версиях требуется проделать пилотное отверстие, через которое можно вставить анкер, но также продаются заостренные версии, которые просто забивают в стену с помощью молотка. Как и тумблеры, эти анкеры удерживаются на месте за счет давления на тыльную сторону стены.Однако они делают это, сжимая расширенные металлические ремни, которые предназначены для изгибания особым образом, когда болт затягивается и сжимает закрытие зонта.

Чтобы установить эти анкеры, действуйте следующим образом:

Если используется заостренный самозапускающийся анкер, забейте анкер в стену, ударив по нему молотком и надежно закрепив его так, чтобы зубцы зуба вошли в стену.
Если у вас тип, который не заострен на конце, просверлите в стене пилотное отверстие, размер которого соответствует инструкциям на упаковке (зависит от размера корпуса анкера).
Вставьте анкер в стену и постучите молотком, чтобы он полностью зафиксировался.
Затяните болт и плотно прижмите крышку зонта к задней части стены.

Пластиковый анкер для штукатурки

Home-Cost.com

Пластиковый анкер

Тип стен: штукатурка стен.
Весовой рейтинг: от легкого до среднего.

Эти анкеры часто неправильно используют люди, которые пытаются использовать их в гипсокартоне.Они практически бесполезны в полых стенах, таких как гипсокартон, и предназначены для расширения по твердой поверхности при затягивании винта. Эти анкеры недороги, но подходят для их установки в штукатурку, кладку или другой твердый материал. Кроме того, при сверлении пилотных отверстий для этих анкеров, размер отверстий должен быть немного плотным, чтобы обеспечить плотную посадку, чтобы анкер не закручивал в них винты.

Для установки этих анкеров выполните следующие действия:

Просверлите плотное пилотное отверстие.
Забейте анкер в отверстие с помощью молотка.
Заверните винт в отверстие. Это заставит пластиковый анкер расшириться, надежно прижав его к твердому окружающему материалу.

Свинцовый анкер для каменной кладки для бетона или камня

Home-Cost.com

Свинцовый анкер для кладки

Тип стены: стен каменная.
Весовой рейтинг: от среднего до тяжелого.

Некоторые анкеры для каменной кладки используют пластиковый экран, как показано на предыдущей странице, в то время как другие используют анкер из свинца, мягкого металла.Независимо от того, крепятся ли они винтом или стопорным болтом, подход один и тот же. Винт или стопорный болт прорежет свою резьбу в мягком свинцовом металле и расширит анкер, прижимаясь к твердой кладке для надежной фиксации.

Для установки этих анкеров выполните следующие действия:

Наденьте защиту для глаз.
Просверлите пилотное отверстие в кирпичной стене немного меньшего размера, чтобы обеспечить плотное прилегание. Специально разработанное сверло по камню потребуется для сверления в бетонном блоке или камне; ожидайте, что это займет некоторое время.
Выдуйте кладочную пыль из отверстия и забейте анкер молотком.
Затяните винт или стопорный болт в анкере.

Как использовать и устанавливать анкеры для гипсокартона: советы профессионалов

Итак, у вас есть какие-то предметы, которые можно повесить, но вы не хотите, чтобы они в конечном итоге упали со стены и разлетелись на миллион частей? Какой-нибудь анкер для гипсокартона, вероятно, станет вашим лучшим другом. Обычно у вас есть анкеры с пластиковыми втулками, саморезные анкеры с резьбой, болты молли и анкеры с коленчатыми болтами.Все они выполняют одну и ту же общую задачу, расширяя гипсокартон, кусая его или зажимая его. Если вам интересно, как использовать или установить анкеры для гипсокартона, у нас есть для вас основы.

Какой анкер для гипсокартона выбрать?

Как правило, выбор анкера для гипсокартона зависит от веса предмета, который вы хотите повесить. Хотя на самом деле существует множество типов анкеров для гипсокартона, некоторые из них встречаются чаще, чем другие. Для краткости мы остановимся на некоторых наиболее распространенных типах.

Менее 10 фунтов: анкер с пластиковой муфтой
От 10 до 25 фунтов: самосверлящие резьбовые анкеры для гипсокартона
От 25 до 50 фунтов: болты с защелкой, болты молли или традиционные коленчатые болты
Более 50 фунтов: болты с защелкой, коленчатые болты , или ввинтить в настоящую шпильку

Есть некоторые анкеры для гипсокартона, рассчитанные на 100 фунтов и более. Используйте их с осторожностью и проверьте их, прежде чем вешать на них дорогие предметы.

Как использовать анкер для гипсокартона

Установка анкера с пластиковой гильзой

Карандашом отметьте точку, где вы хотите повесить то, что вы пытаетесь повесить.
Просверлить / проделать пилотное отверстие. Для этого вы можете использовать любой набор инструментов, хотя вам нужно сделать пилотное отверстие меньше, чем ширина анкера. Если пилотной биты нет в комплекте, на упаковке будет указано, какой размер использовать.
Вставьте анкер в пилотное отверстие и вставьте его на место до тех пор, пока головка анкера не будет на одном уровне со стеной. Лучше всего использовать резиновый молоток, но подойдет и небольшой гвоздодер.
Используйте отвертку, чтобы установить винт. Вы можете использовать дрель, но действуйте медленно, чтобы не переусердствовать.

Установка самонарезающего резьбового анкера

Отметьте точку подвеса.
Резиновым молотком или молотком слегка вбейте анкер в стену, пока не дойдете до резьбы.
С помощью отвертки вкрутите анкер в стену, пока его головка не будет на одном уровне с гипсокартоном. Опять же, если вы решите использовать дрель, не торопитесь и будьте осторожны.
Установите винт на нужную глубину с помощью той же отвертки или дрели.

Анкеровка с помощью болтов Molly

Обычно у вас есть два варианта, когда дело доходит до болтов Molly или «анкеров для полых стен»: заостренный и не заостренный.Анкеры с тупым концом без заострения требуют, чтобы вы просверлили пилотное отверстие в гипсокартоне. Заостренные наконечники не требуют пилотного отверстия; вы можете просто вставить их на место молотком. Вы также можете найти болты с зазубринами. Эти зазубрины захватывают поверхность гипсокартона и не дают анкеру проворачиваться в отверстии.

Отметьте место, где вы хотите повесить вещи.
Если требуется пилотное отверстие, просверлите его. Посмотрите на упаковке, какой размер вам понадобится для пилотного отверстия.
После установки затяните болт в втулке молли. Это заставит ножки расшириться и захватить другую сторону гипсокартона.
После того, как вы затянете болт молли, вытащите винт из втулки и свесьте прямо с головки винта.

Установка анкера для гипсокартона с поворотным болтом

Если вам нужно повесить более тяжелые предметы, но вы не можете найти стенной гвоздь, на который можно было бы повесить его, можно спасти положение с помощью болтов. Конечно, есть несколько вещей, о которых нужно знать, прежде чем начать.Во-первых, вам нужно просверлить отверстие, через которое проходят переключатели. Для этого потребуется отверстие, ширина которого превышает ширину головки винта, поэтому болты с шарнирным соединением действительно могут использоваться только в сочетании с кронштейном, который закроет отверстие. Кроме того, хотя эти анкеры для гипсокартона могут выдерживать изрядный вес, ваш мягкий гипсокартон выйдет из строя, если вы возьмете на него слишком большой вес.

Отметьте точку подвеса.
Просверлите отверстие достаточно большого размера, чтобы через него можно было проскальзывать в сложенном положении.Инструкции производителя на боковой стороне коробки с коленчатыми болтами должны дать вам необходимые спецификации для ширины сверл.
Вставьте болт в кронштейн, который вы будете прикреплять к стене. Затем навинтите рычаг на болт так, чтобы концы были обращены к головке винта.
Сожмите тумблер и протолкните и тумблер, и болт сквозь стену. Когда переключатель откроется с тыльной стороны гипсокартона, он откроется и зацепится за стену.
Затяните болт до плотной посадки.

Установка Snaptoggles

Мы любим Snaptoggles даже лучше, чем болты Molly или болты переключения. Причина проста — вы можете вывернуть болт и снова вставить его при необходимости. Это дает огромное преимущество перед традиционными болтами. По нашему мнению, они также устанавливаются проще, чем болты Молли, хотя для этого нужно выполнить несколько шагов:

Просверлить отверстие нужного размера.
Проденьте металлический канал Snaptoggle через отверстие.
Сожмите концы ремней и потяните одной рукой, пока металлический канал не окажется позади стены.
Вращайте колпачок с храповым механизмом вдоль ремней другой рукой, пока фланец колпачка не будет на одном уровне со стеной.
Держите большой палец между ремешками у стены, толкая большим пальцем из стороны в сторону, отстегивая ремешки на уровне фланца колпачка.
Вуаля — поместите предмет, вставьте обработанный болт и затяните до плотного прилегания.

Что делать, если отверстие под анкер в гипсокартоне слишком велико?

Иногда вы случайно просверлите отверстие под анкер в гипсокартоне. В этом случае у вас есть несколько вариантов:

Возьмите более крупный анкер для гипсокартона
Примените шайбу, если используете стандартный болт с шарнирным соединением
Если вы используете анкер с резьбой, и болт или винт кажутся слишком маленькими, возьмите больший один и посмотрите, сможете ли вы получить надежную посадку.

Конечно, вы можете избежать большинства этих проблем, следуя указаниям для рекомендуемых битов.Мы также рекомендуем сверлить как можно прямее и не «расширять» отверстие при сверлении. Это сохраняет все в намеченном размере. Если вы просверлите слишком большое отверстие, вы рискуете позволить анкеру для гипсокартона вращаться, когда вы вставляете шуруп.

Какой размер направляющего отверстия лучше всего подходит для анкеров для гипсокартона?

Самое замечательное в анкерах для гипсокартона то, что они в значительной степени говорят вам, какой размер отверстия следует просверлить. Для рекомендуемых нами анкеров Snaptoggle и FlipToggle необходимо сверло диаметром 1/2 дюйма.Для саморезов для гипсокартона можно вообще отказаться от сверла.

Обратите внимание на обратную сторону упаковки и купите лучшее сверло в магазине, когда получите анкеры для гипсокартона.

Насколько глубоко просверлить направляющие отверстия для анкеров для гипсокартона

Имея дело с любым типом анкера для гипсокартона, требующим предварительного просверливания, вам действительно нужно беспокоиться только о нескольких вещах. Во-первых, вы рядом со стойкой или просто просверливаете полость в гипсокартоне? Во-вторых, вы сверляете внешнюю блочную стену или есть другие потенциальные препятствия?

Как правило, вам нужно только пройти через гипсокартон — это очень простой и быстрый процесс.Если, однако, вам нужно иметь дело с гвоздиком, вы можете выбрать анкер, который также может при необходимости врезаться в древесину. Вы должны убедиться, что глубина вашего отверстия соответствует анкерному креплению для гипсокартона, по крайней мере, с дополнительной 1/8 дюйма, чтобы учесть любое выступание винта с задней стороны.

При работе с внешними блочными стенами рекомендуется попытаться подобрать хотя бы одну сторону полосой обшивки. Мы обнаружили, что винты Tapcon длиной 3 дюйма отлично удерживают блочные стены, если вы следуете инструкциям и правильно их устанавливаете.

Случайные забавные факты

Ваш гипсокартон выйдет из строя раньше, чем подавляющее большинство анкеров для гипсокартона. Дело в том, что вам, вероятно, не следует использовать анкеры для гипсокартона для крепления вашего нового 65-дюймового UHD-телевизора к стене. Вы захотите найти настенные гвоздики для этого проекта, иначе вас ждет очень печальный день.

Анкеры для гипсокартона бывают различной длины. Вам будет полезно знать, какой на самом деле толщина вашего гипсокартона, чтобы вы могли соответствующим образом планировать.

Существуют направляющие для измерения сверл.Если вы не знаете размер своего анкера, вы можете использовать руководство по измерению сверл, чтобы подобрать размер. Вы хотите, чтобы ваше пилотное отверстие было немного меньше, чем якорь, который вы планируете в него бросить.

Хотите закрепить и гипсокартон, и стойки, но не хотите покупать целую коробку анкеров? Существуют анкеры для гипсокартона и шпильки, и они потрясающие. Кроме того, если они случайно наткнутся на шпильку, это не повредит якорь.

Существует множество других разновидностей анкеров для гипсокартона, и некоторые из них являются лучшими версиями перечисленных здесь.Возьмем, к примеру, эти якоря Driller Toggle от Cobra. Они работают аналогично болтам, о которых мы говорили, но для них не требуется пилотное отверстие. Дело в том, что исследуйте секцию анкеров для гипсокартона в вашем хозяйственном магазине. Вероятно, вы найдете более рациональные подходы к некоторым классическим дизайнам.

Если у вас есть какие-либо советы, рекомендации, вопросы о том, как использовать анкер для гипсокартона, не стесняйтесь оставлять их в разделе комментариев ниже.

Общие сведения об анкерах — Fastener Mart

Технические данные крепежа | Общие сведения о серии Введение

Рано или поздно вам может понадобиться якорь — не якорь для лодки (извините, моряки), а способ прикрепить приспособление к полой стене или, возможно, к твердому бетону.

Доступно множество различных стилей: от легких до тяжелых; некоторые — самосверлящие, другие требуют предварительно просверленного отверстия; В некоторых случаях вам может потребоваться винт, в других случаях вы будете использовать анкер в сборе и предварительно собранном … просто чтобы упомянуть несколько отличий.

Ниже приводится список характеристик, в котором обобщены основные характеристики различных типов анкеров…

Химические анкеры требуют времени для «отверждения» и не могут быть установлены в холодную погоду, но во время установки не возникает напряжения расширения.
Некоторые анкеры можно использовать повторно — их можно снимать и снова устанавливать.
Некоторые анкеры имеют резьбу под крепежные винты, в то время как другие предназначены для использования с шурупами по дереву, шурупами для листового металла и / или шурупами с растяжкой. В этих случаях вам, скорее всего, потребуется поставить винт.
Некоторые анкеры предварительно собраны с помощью винта или шпильки с резьбой.
Многие якоря нельзя использовать для служебных приложений.
После установки откручивание винта приведет к ослаблению некоторых анкеров.
Несколько анкеров самосверлящие; для большинства требуется предварительно просверленное отверстие.
Для установки или «установки» определенных анкеров требуется специальный инструмент.
Для некоторых анкеров требуется отверстие, размер которого превышает размер винта (например, болты с коленчатым рычагом).
Некоторые анкеры съемные, некоторые считаются постоянными, а другие устойчивы к взлому.
Анкеры часто классифицируются как легкие, средние и тяжелые.
Некоторые анкеры предназначены для полых стен, другие — для твердых материалов, а третьи — для полых стен и твердых материалов.
Иногда во время установки рекомендуется использовать перфоратор.
Винт приводит в действие одни анкеры, другие — под действием силы тяжести или пружины.
Доступны несколько анкеров в длинных и коротких версиях, а также для использования в неглубоких скважинах.
Нижние опорные анкеры нельзя использовать в отверстиях глубже анкера.
Минимальная глубина заделки зависит от конструкции.
При установке иногда требуется дополнительная глубина, например, для болтов с рычагом.
Некоторые анкеры предназначены для крепления приспособления во время установки анкера.
При использовании анкеров для полых стен убедитесь, что вы находитесь в пределах указанного минимального и максимального диапазона захвата.
Некоторые анкеры металлические; другие неметаллические, что делает их непроводящими и немагнитными, но некоторые химические вещества могут влиять на них.
В некоторых случаях винт или гвоздь являются полноценным анкером.
Некоторые анкеры специально рассчитаны на вибрацию.

Анкеры

делятся на семь основных категорий: с внутренней резьбой, с внешней резьбой, шурупы и штифты для каменной кладки, шурупы, полые стенки, гильзы и приводные анкеры. Ниже мы приводим подробную информацию о каждом. Кроме того, чтобы упростить выбор, см. Нашу удобную таблицу…

Анкеры с внутренней резьбой используются с крепежными винтами, винтами с головкой под ключ или резьбовыми стержнями, которые вы поставляете, и предназначены для бетона, блоков, кирпича и камня (вставные анкеры указаны только для бетона).Может потребоваться установочный инструмент, и они не являются съемными или многоразовыми.

Анкерные болты Экраны расширения машинного болта

**Таблица 1. Анкеры с внутренней резьбой** .
Якорь	Также известен как	Описание
Забивные анкеры	Многофункциональные вставные анкеры с красной головкой, многоцелевые распорные анкеры	Разработанные для анкеровки в бетоне, Multi-Set Drop-In Anchors Red Head имеют внутреннюю резьбу и вставку с расширяющимся конусом.Установочный инструмент (требуется) приводит в движение конус, чтобы расширить анкер внутри отверстия. Анкеры с выступами устанавливаются заподлицо с поверхностью материала; если желательна установка ниже уровня поверхности, выберите анкер без выступа. Используется с винтами с головкой под ключ, стержнем с резьбой и другими крепежными деталями с резьбой. Эти анкеры типа оболочки могут использоваться для подвесного анкерного крепления.
Крепежный винт Анкеры	Забивные анкеры	состоят из предварительно смонтированного конуса расширителя с внутренней резьбой и уплотнительной втулки из свинцового сплава.Используется в бетоне, блоке, кирпиче и камне. Установочный инструмент (требуется) проталкивает уплотнительную втулку в отверстие, поскольку конус расширителя заставляет ее расширяться и заполнять отверстие. Из-за своей небольшой длины они идеально подходят для неглубоких отверстий. Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не используйте этот якорь в служебных приложениях.
Двойное расширение Экраны	Двусторонние расширительные щиты с машинными болтами, двухсторонние распорные анкеры	Благодаря системе двойного расширения, защитные экраны с двойным креплением на машинных болтах хорошо подходят для твердого бетона, блоков, кирпича и камня.Они имеют внутреннюю резьбу и расширяются при затягивании винта или болта (не входят в комплект). Не используйте в служебных приложениях.
Одинарное расширение Экраны	одиночные, одиночные анкеры расширения	Разработанный для бетона, блоков, кирпича и камня, одинарный расширительный экран с машинным болтом состоит из расширительного конуса с внутренней резьбой и набора расширительных пластин. Затягивание винта (не входит в комплект) привело к тому, что клиновидный конус расширил экраны внутри отверстия.Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не для использования в накладных приложениях.

Анкеры с внешней резьбой , предназначенные для анкеровки бетона, имеют открытую резьбовую шпильку. В комплект могут входить гайка и шайба, и установочный инструмент не нужен. Они не предназначены для удаления или повторного использования.

Химические капсулы Анкеры-шпильки с красной головкой

**Таблица 2. Анкеры с внешней резьбой** .
Якорь	Также известен как	Описание
Химические анкеры	Якорь-капсула с химическим веществом, узел шпильки долота	используются с узлами шпильки долота.Внутри капсулы находится «синтетический раствор», который прикрепляет резьбовую шпильку механического винта к бетону. Применяется в легких и мягких основаниях кладки, химическое соединение сопротивляется ослаблению от ударов и вибрации. Кроме того, не создается напряжения, в отличие от анкеров, требующих установки или других форм расширения.
Анкер-шпилька B	Анкер-шпилька с красной головкой	предварительно собраны и состоят из корпуса болта и торцевой заглушки-расширителя.Разработанные для анкеровки бетона, они требуют предварительно просверленного отверстия того же диаметра, что и анкер. При забивании анкера молотком плунжер расширителя расширяет анкер, что устраняет необходимость в затяжке. Эта нижняя несущая конструкция полезна при выравнивании и подъеме.
Клиновые анкеры A	Анкер клиновой	Эти усиленные клиновые анкеры с резьбовой шпилькой предназначены для бетона. Требуется предварительно просверленное отверстие диаметром анкера.Затягивание гайки приводит к расширению конусного расширительного конца анкера.
Анкер клиновой B	Клиновые анкеры с красной головкой	Эти усиленные клиновые анкеры с красной головкой, выпускаемые с резьбовыми шпильками диаметром от 1/4 «до 1 1/4», разработаны для бетонных работ. Диаметр анкера — это требуемый размер отверстия. Поскольку анкер не является нижним подшипником, его можно использовать в отверстиях глубиной, превышающей его длину. Разверните анкер, затянув гайку.
Анкер клиновой C	wej-it Анкер клиновой	wej-it Клиновые анкеры — это полностью собранные бетонные анкеры, для которых требуется предварительно просверленное отверстие того же диаметра, что и анкер. Эксклюзивная особенность сводит к минимуму расшатывание клина из-за вибрации.

Винтовые и штифтовые анкеры по бетону / каменной кладке — это неразъемные анкеры, используемые для бетона, кирпича и блоков, как указано. Для шурупов по бетону / каменной кладке требуется предварительно просверленное отверстие, и они снимаются.Штифты не требуют отверстия и считаются постоянными.

Анкеры-шурупы расширяются при установке шурупа для листового металла, шурупа по дереву или шурупа — как указано и не входит в комплект. Как правило, это анкеры для легких нагрузок, предназначенные для использования в одном или нескольких из следующих материалов: бетон, кирпич, блоки, камень, строительные швы, стеновые плиты, дерево, керамическая плитка и штукатурка.

Расширительные щиты

**Таблица 4.** Анкерные болты.
Якорь	Также известен как	Описание
Стяжной винт Экраны	Расширительные щиты с длинным запаздыванием, Расширительные щиты с коротким запаздыванием, анкерные болты с запаздыванием	разработаны для бетонных и растворных швов блоков и кирпича.Поскольку они не имеют внутренней резьбы, используйте стопорные винты (которые иногда называют стопорными болтами). Используйте укороченный стиль для более твердой кладки, чтобы сократить время сверления; Длинный стиль развивает лучшую прочность в мягкой или непрочной кладке.
Ребристый пластик Анкеры	Полисеты	Эти ребристые пластиковые анкеры для легких нагрузок используются в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Анкер расширяется, чтобы удерживать стену, когда вы затягиваете шуруп для дерева или листового металла (не входит в комплект).
Пластиковые конические Анкеры	Пластиковые анкеры-шурупы	Для легкого анкерного крепления в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Ребра на ребристом корпусе предотвращают проворачивание конических пластиковых анкеров при установке шурупа для дерева или листового металла (не входит в комплект).
Трубчатые пластиковые Анкеры	Пластиковые дюбели, пластиковые заглушки	Эти легкие трубчатые пластиковые анкеры, предназначенные для бетона, блоков, кирпича и камня, используются с шурупами для листового металла и деревом (не входят в комплект).Якорь расширяется при установке винта. Не для накладных расходов.
Анкер-крокодил (Toggler)	Нейлоновые анкеры Toggler Alligator для сплошных / полых стен	Анкеры Alligator марки Toggler — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон. Шуруп для дерева или листового металла (не входит в комплект) расширяется и сжимает анкер, заставляя его прилегать к поверхности отверстия.
Пластиковые тумблеры	Переключатели Rawl Long Poly, переключатели Rawl Medium Poly, переключатели Rawl Short Poly	Пластиковый фиксатор — это пластмассовый анкер, предназначенный для обшивки панелей, стеновых панелей и сплошной кирпичной кладки, который приводится в действие винтом (винт не входит в комплект). Обломайте внешние крылья при установке в твердые базовые материалы.

Анкеры для полых стен рассчитаны на легкие, средние и тяжелые нагрузки, как указано. У них есть выступы, крылья или корпус, приводимые в действие винтами или пружиной, или пластина, работающая под действием силы тяжести, которая расширяется за стеной для фиксации анкера на месте.Некоторые из них являются самосверлящими, но для большинства требуется предварительно просверленное отверстие. Используйте их в одном или нескольких из следующих материалов, как указано: гипсокартон, гипсокартон, гипсовые стены, пустотелые двери, тонкие панели, деревянные панели, пустотелый кирпич и пустотелый блок. Некоторые стили нельзя удалить. Из тех, которые можно удалить, не все можно использовать повторно.

Болты

**Таблица 5.** Анкеры для пустотелых стен.
Якорь	Также известен как	Описание
Анкер для полых стен	Анкеры для полых стен типа сверла, анкеры Молли, анкеры для полых стен типа привода болтов Молли	Предлагая лучшую удерживающую способность, чем гвозди и шурупы, эти анкеры втулочного типа обычно используются для крепления приспособлений к полым стенам, таким как гипсокартон (стеновая плита) и деревянные панели.Зубцы под фланцем протыкают монтажную поверхность, чтобы предотвратить вращение анкера при затяжке его винта (входит в комплект). Между тем внутри стены вспыхивают металлические полосы, фиксируя анкер на месте. Винт можно снимать и заменять, не затрагивая анкер. Анкеры для полых стен доступны в двух стилях: Для стиля сверления требуется предварительно просверленное отверстие. Drive Style проделывает отверстие в гипсокартоне.
Самосверлящие Анкеры для стеновых панелей	анкеры Валлборд одного шага, самосверлящие анкеры гипсокартона Э-З Анкор	Эти одноступенчатые цельные самосверлящие анкеры предназначены для гипсокартона 3/8 «, 1/2» и 5/8 «.Доступны в металлическом и нейлоновом исполнении. Заостренный наконечник просверливает небольшое отверстие, затем анкерные винты в стенной плите до упора. Забейте анкер с помощью биты Phillips №2. Используйте винты для листового металла (не входят в комплект) для крепления приспособлений. Самосверлящие анкеры для гипсокартона E-Z Ancor съемные.
Т-образные анкеры	Анкер для полых стен	Эти Т-образные анкеры для полых стен работают под действием силы тяжести. Т-образный стержень вставляется в отверстие в полой стене.Затем поверните анкер, пока штанга не перевернется, чтобы зафиксировать анкер.
Переключатели ремешка	Тумблерные анкеры с шарнирным соединением, никогда не падающие шарнирные анкеры	Toggler Анкеры для болтов с откидной головкой похожи на болты с откидной головкой и могут использоваться в большинстве пустотелых стен, потолков и полов, включая: пустотелый кирпич; пустотелый, шлакобетонный и бетонный блок; цементно-гипсовые плиты; гипсокартон; штукатурка; и вагонка. Устанавливаемая без винта, стена зажимается между крылом (внутри стены) и заглушкой (снаружи стены), соединенной ремнями, поэтому вы не потеряете крыло внутри стены при установке или снятии винта.Для них требуется отверстие меньшего размера, чем у сопоставимых болтов с шарнирным соединением, поэтому они идеально подходят для тяжелых нагрузок.
Стопорный болт	прорезанные болты шарнирного соединения грибовидной головки, прорезанные шарнирные болты с круглой головкой	используются в полых стенах, таких как гипсокартон и бетонный блок, и представляют собой сборку из двух частей, которые состоят из крепежного винта и пружинного рычага. Для установки крылья откидываются и вставляются через предварительно просверленное отверстие. Под действием пружины створки открываются внутри стены, как только они выйдут из входного отверстия.Удаление винта приведет к падению крыла тумблера внутрь стены. (Пружинные крылья продаются отдельно.)
Переключатель крыльев	Крылья пружинного переключателя (без винтов)	Это те же крылья пружинного переключателя, которые поставляются с болтами с круглой и грибовидной головками. Используйте их, если ваш безнадежно потерялся в стене или если вы хотите выбрать другой винт. Болты с откидной головкой — это анкеры для полых стен (см. Список болтов с откидной головкой).
Анкер-крокодил (Toggler)	Нейлоновые анкеры Toggler Alligator для сплошных / полых стен	Нейлоновые анкеры Alligator для сплошных / полых стен марки Toggler — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон.Шуруп для дерева или листового металла (не входит в комплект) расширяется и сжимает анкер, заставляя его прилегать к поверхности отверстия.

Анкеры с гильзой используют предварительно установленный винт или резьбовую шпильку для расширения анкера внутри отверстия. Рассчитан на большие нагрузки по бетону и каменной кладке.

Анкеры с гильзой

**Таблица 6. Анкеры-гильзы** .
Якорь	Также известен как	Описание
Анкер-гильза	Анкеры с гильзой Acorn, Анкеры с плоской головкой, Анкеры с шестигранной гайкой, Анкеры с круглой головкой, Одношаговые анкеры, Болтовые анкеры	, которые включают в себя типы «желудь» и «шестигранную гайку», а также с плоской и круглой головкой, используются в бетонных и каменных работах.Требуется предварительно просверленное отверстие, размер которого должен совпадать с диаметром анкера. Когда гайка или винт затягиваются, внутренний расширитель заставляет расширительную втулку расширяться, плотно захватывая отверстие. Они предварительно собраны и рассчитаны на большие нагрузки.

Приводные анкеры устойчивы к взлому и используют штифт для расширения анкера после того, как он будет установлен. Используйте их в бетоне, блоке, кирпиче и камне, как указано.

**Таблица 7. Приводные анкеры** .
Якорь	Также известен как	Описание
Заклепки ведущего пальца (кладка)	Заклепки с захватом для шплинта, заклепки для каменной кладки	Эти устойчивые к взлому заклепки Masonry Pin Grip Drive Заклепки крепятся к кирпичной кладке и блокам без специальных монтажных инструментов. Если вставить штифт заподлицо с головкой заклепки, выступы расширяются внутри кладки, образуя прочное заклепочное соединение.
Молоток Анкеры	Анкеры с забивным гвоздем, забивные анкеры, гвозди	Эти легкие анкеры с защитой от несанкционированного вскрытия используются для постоянного крепления в бетоне, блоке, кирпиче и камне.Вставьте центральный штифт заподлицо, чтобы расширить корпус и зафиксировать его на месте. Не используйте анкеры с молотковым приводом для надземных работ.

При выборе анкера следует учитывать несколько важных фактов…

Толщина стенки должна быть в пределах диапазона захвата для определенных стилей. Если стена тоньше указанного минимума, анкер ослабнет; если стена толще максимальной, анкер может не зафиксироваться должным образом. Также имейте в виду, что иногда толщина приспособления должна быть добавлена к толщине стены, если анкер устанавливает приспособление напрямую.
Для достижения номинальной прочности убедитесь, что соблюдены все минимальные требования к заделке. Это означает, что определенная длина должна быть надежно заделана внутрь материала.
Минимальная температура установки для большинства анкеров не указана. Тем не менее, основной материал для химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки) должен иметь температуру не менее 23 градусов по Фаренгейту или, как указано иное.
Большинство анкеров можно использовать сразу после их установки.Как и в случае с минимальной температурой, необходимо время для отверждения «синтетического раствора» химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки).
Некоторые анкеры рассчитаны на полые И сплошные стены. Не используйте анкер для полой стены в сплошной стене или анкер для сплошной стены в полой стене.
Во многих случаях требуемый размер отверстия равен размеру анкера. Иногда, однако, может потребоваться отверстие большего размера, например, для болтов.

Если вы ищете анкеры, обратите внимание на Fastener Mart , где вы найдете огромный выбор качественных анкеров.

Технические данные крепежа | Общие сведения о серии Введение

США: ЯКОРЯ v1.1

Схема настенных анкеров

и инструкции по установке- Do-it-yourself-help.com

На этой странице содержатся изображения, описания и значения грузоподъемности наиболее распространенных стенных анкеров для гипсокартона, штукатурки и кирпичной кладки, включая сплошные и пустотелые стены и потолки. Эти анкеры бывают трех основных типов: муфтовые, рычажные и распорные. Используйте ту, которая будет безопасно выдерживать вес подвешиваемого объекта.

Допустимые нагрузки для стеновых анкеров в этих таблицах являются приблизительными. Убедитесь, что анкеры установлены правильно и надежно для получения максимальной пользы. Как правило, пустотелые стены, такие как гипсокартон и панели, будут выдерживать меньший вес, чем сплошные стены, такие как бетон и некоторые штукатурки, использующие один и тот же анкер. Тип установки также будет иметь отношение к грузоподъемности. Например, опора для полки может тянуться за вешалку, в то время как зеркало тянется прямо вниз, что делает полку менее надежной, чем зеркало того же веса.

Анкер стены гильзы

Используйте их для подвешивания небольших полочек, зеркал и настенных предметов искусства. Их можно использовать в твердых и полых стеновых материалах, включая гипсокартон, штукатурку и панели. Они также хороши для твердых материалов, таких как бетон и кирпич.

Анкер забивается в предварительно просверленное отверстие немного меньшего размера. Когда винт ввинчивается во втулку, он слегка расширяется, чтобы прижаться к стенкам отверстия.

Они предназначены для легких нагрузок до 30 фунтов при использовании в полых стенах и до 100 фунтов при использовании в сплошных стенах из кирпичной кладки.Они не будут удерживать такой большой вес на потолке, и их следует использовать только в очень легких условиях, если вообще в этих случаях.

Стеновые анкеры Toggle

Применяются в полых стенах, в том числе: гипсокартон, штукатурка, панели и шлакоблок. Они используют пружинное действие для расширения выступов внутри полой стены. Затем штыри плотно прижимают к внутренней стороне стены с помощью прилагаемого винта. Требуется предварительно просверленное отверстие, достаточно большое, чтобы вставить рычаг.

Все монтажное оборудование должно быть смонтировано на анкере перед его установкой в стену.Это может стать серьезным препятствием для толстостенных блоков, требующих одновременной установки нескольких анкеров.

Доступны тяжелые и легкие переключатели для установки нагрузок от около 40 до около 100 фунтов. Это лучший выбор для потолка из гипса или гипсокартона, но их можно протянуть через материал стены с большим весом, поэтому используйте их для легких нагрузок, таких как растения или лампы, но не более того.

Анкеры для расширительных стен

Они доступны для полых стен, таких как гипсокартон, панели и штукатурка, а также для твердых материалов, таких как бетон, кирпич и камень.В полых стенках их забивают в предварительно просверленное отверстие и обжимают, поворачивая прилагаемый винт. Это заставляет стороны расширяться и давить на обратную сторону поверхности стены.

Анкеры для сплошных стен чаще всего используются для опоры конструкций. Они забиваются в предварительно просверленное отверстие того же размера, что и обсадная колонна, а для защитного экрана забивается болт, заставляющий его расширяться и прижиматься к сторонам отверстия.

Втулки и клинья для каменной кладки забиваются в предварительно просверленное отверстие и растягиваются путем поворота гайки, навинченной на вал анкера.В случае рукава это заставляет его сжиматься и прижиматься к отверстию. У клина есть вал и гайка, как и втулка, но на конце также используются зажимы, которые прижимаются к краям отверстия и надежно удерживают его.

Установка распорного анкера

Просверлите отверстие в материале стены, достаточно большое и глубокое, чтобы позволить стволу анкера плотно прилегать, но не настолько большое, чтобы головка гильзы не имела опоры. Очистите отверстие от мусора и забейте анкер на место с помощью молотка.Убедитесь, что болт и цилиндр плотно прилегают к поверхности стены, а зубцы втулки входят в материал стены, чтобы удерживать ее на месте.

С помощью отвертки поворачивайте болт, пока втулка не расширится и не прижмется к внутренней стороне стены. При повороте сильно надавите на головку болта, чтобы зубья вошли в зацепление, и не позволяйте анкеру поворачиваться, иначе зубцы прорежут поверхность стены и ослабят установку.

Поворачивайте, пока анкер не станет надежным и надежным, затем выверните винт, чтобы установить кронштейны, подвески и т.

Установка тумблера

Снимите переключатель и установите все настенные кронштейны, прежде чем вставлять его в стену. Просверлите отверстие достаточно большого размера, чтобы пройти шарнирный рычаг. Сожмите кулачковые рычаги вместе и протолкните всю сборку в отверстие, прижимая головку болта к стене до упора, пока рычажные пружины не откроются внутри.

Оттяните болт назад, чтобы убедиться, что тумблер полностью открылся и зацепился за стену. Если вы видите, что конец крыла с клевантом выходит из отверстия, снова нажмите на головку болта и покачивайте его или слегка поверните в одну или другую сторону, чтобы освободить крыло с клевантом.Снова потяните за болт, чтобы убедиться, что ни одна из крыльев коленчатого рычага не загнута назад относительно болта. Если вы не можете освободить крылья внутри стены, снимите болт и дайте переключателю упасть и попробуйте еще раз с другим якорем.

Если вы уверены, что переключатель правильно расширился внутри стены, снова вытащите болт и удерживайте его, поворачивая отверткой. Держите рычаг на внутренней стороне стены, иначе он может просто вращаться и не затягивать нити.

По мере затягивания тумблер будет удерживаться на месте.Затягивайте болт до тех пор, пока анкер не войдет прочно в стену, но не заходите слишком далеко, иначе он разорвется на материал стены и в конечном итоге вырвется наружу.
