Как установить пластиковый люк на колодец: Как правильно установить и закрепить канализационный люк своими руками

Содержание

Стандартная схема монтажа люков | Технологии монтажа люков

В странах СНГ монтаж люка (установка корпуса люка) проводится непосредственно на бетонную или железобетонную конструкцию, технические требования к которой определяются действующим ГОСТом 8020-90. Ниже на схематическом рисунке показана стандартная схема монтажа люка.

Обозначения на рисунке:

  • ЛК - люк канализационный
  • КО - кольцо опорное
  • ПП - плита перекрытия
  • КК - канализационный колодец

ВНИМАНИЕ! Корпус люка должен обязательно устанавливаться только на опорные кольцо КО, а не на плиту перекрытия!

Основное назначение опорного кольца КО - перераспределение удельной нагрузки с целью защиты опорной плиты перекрытия от разрушения. За счет конструкции опорного кольца удельная нагрузка на плиту перекрытия уменьшается не менее чем в 10 раз. Ни в коем случае нельзя устанавливать корпус люка прямо на плиту перекрытия или вместо опорного кольца подкладывать кирпич или раствор.  Нельзя использовать самодельные опорные кольца, а только сертифицированные, изготовленные с соблюдением всех технологических условий в заводских условиях. Нужно помнить, что опорное кольцо КО в обеспечении безопасности движения играет не менее важную роль, чем сам люк.

К сожалению, в нашей повседневной жизни строители и коммунальщики не соблюдают технологию строительства и ремонта канализационных колодцев, часто используют вместо опорных колец обычный кирпич и обычный раствор. От постоянных нагрузок и в условиях агрессивной среды кирпич с раствором под давлением корпуса люка разрушаются, а сам люк проседает ниже уровня дорожного покрытия. Далее фланцевая часть корпуса люка из-за своего неправильного положения (неравномерной опорной площади) ломается или начинает разрушать саму плиту перекрытия. Кроме того, что на капитальный ремонт канализационного колодца понадобятся немалые средства, такой вариант безответственного выполнения монтажа люка может принести участникам дорожного движения немало неприятностей и даже привести к ДТП с тяжелыми последствиями.



Люк для канализационного колодца

Какой выбрать люк для канализационного колодца?

Наличие смотровых колодцев – это обязательное условие нормального функционирования системы канализации, в том числе септика из бетонных колец. Горловина колодца должна быть обязательно закрыта люком, так как открытые шахты представляют потенциальную опасность для людей и животных. Разберемся, каким должен быть диаметр люка для канализационного колодца, какие виды материалов идут на его изготовление и как устанавливают эту деталь.


При монтаже канализационных колодцев или системы дренажа на приусадебном участке не стоит забывать о необходимости установки крышки на горловину. Причем крышки должны быть изготовлены с учетом всех требований строительных норм. Модели люков отличаются разнообразием, разберемся, как нужно делать выбор, чтобы изделие прослужило долго.


Основные функции

Разберемся, какие функции выполняет крышка на канализационный колодец. Это:

  • предотвращение случайных падений в люк людей и животных;
  • защита ревизионного колодца от попадания мусора и его засорения;
  • снижение вероятности распространения канализационных газов;
  • дополнительное утепление системы.

Таким образом, крышки, предназначенные для канализационного колодца, выполняют очень важные и значимые функции, их установка является обязательной. Нужно только выбрать подходящую модель.


Разновидности

Разберемся, какими бывают люки для канализационных колодцев и в чем преимущества каждого варианта.


Форма

Наверное, мало кто задумывался над тем, почему люки имеют определенную форму. Объяснение простое, круглые модели – это наиболее удобная форма, их преимущества:

  • круглые изделия, размеры которых соответствуют размеру горловины колодца, никогда не провалятся внутрь;
  • проседание люка в форме круга минимально, а вот модели квадратной формы быстро опускаются ниже первоначального уровня;
  • круглые изделия можно перекатывать, поставив на ребро. Этот способ перемещения приходится применять, если используется чугунный люк, имеющий солидную массу;
  • момент напряжения в изделиях круглой формы ничтожный, поэтому такую деталь можно сделать более тонкой, а это ведет к экономии материалов и удешевлению конечной продукции;
  • при необходимости поднять тяжелую крышку, можно вводить монтировку в любой точке. При использовании прямоугольного люка точкой приложения усилия может быть только угол.

Таким образом, круглое сечение люков является оптимальным. Но при необходимости можно выбрать и другой вариант – прямоугольную или овальную модель.


Размеры

Конструктивно канализационная крышка состоит из двух элементов:

  • собственно люка;
  • фиксирующего обода (обечайки).

Поэтому и значимые размеры этого изделия – это внутренний и наружный диаметр. Выбираются размеры крышки в зависимости от диаметра люков. Эти показатели стандартные, поэтому выбрать подходящий вариант будет несложно.

Габаритные размеры крышек указаны в нормативных документах (ГОСТ 3634-99). При необходимости можно найти изделия  из чугуна диаметром от 380 до 810 мм, а полимерные люки представлены в ассортименте размеров от 315 до 1000 мм. Если выбран прямоугольный люк, то минимальный размер одной стороны составляет 300 мм.


Материалы

Обустраивая канализацию, нужно выбрать не только размер и форму, но и материал люков. От выбора материала зависят такие характеристики, как:

  • срок службы;
  • прочность;
  • стоимость.

В частном строительстве используются следующие виды люков:

  • Чугунные. Это прочные и надежные изделия, которые могут прослужить более 100 лет. Такие крышки устанавливают там, где предполагаются повышенные нагрузки, например, на проезжей части. На частных участках устанавливать люк из чугуна нецелесообразно, поскольку в таких условиях серьезных нагрузок не предполагается и можно выбрать менее дорогой вариант.
  • Бетонные. Такие люки не пользуются большой популярностью, они тяжелые и не могут обеспечить достаточный уровень герметичности. Как правило, установка бетонного люка является выгодной в том случае, если диаметр колодца имеет нестандартные размеры.

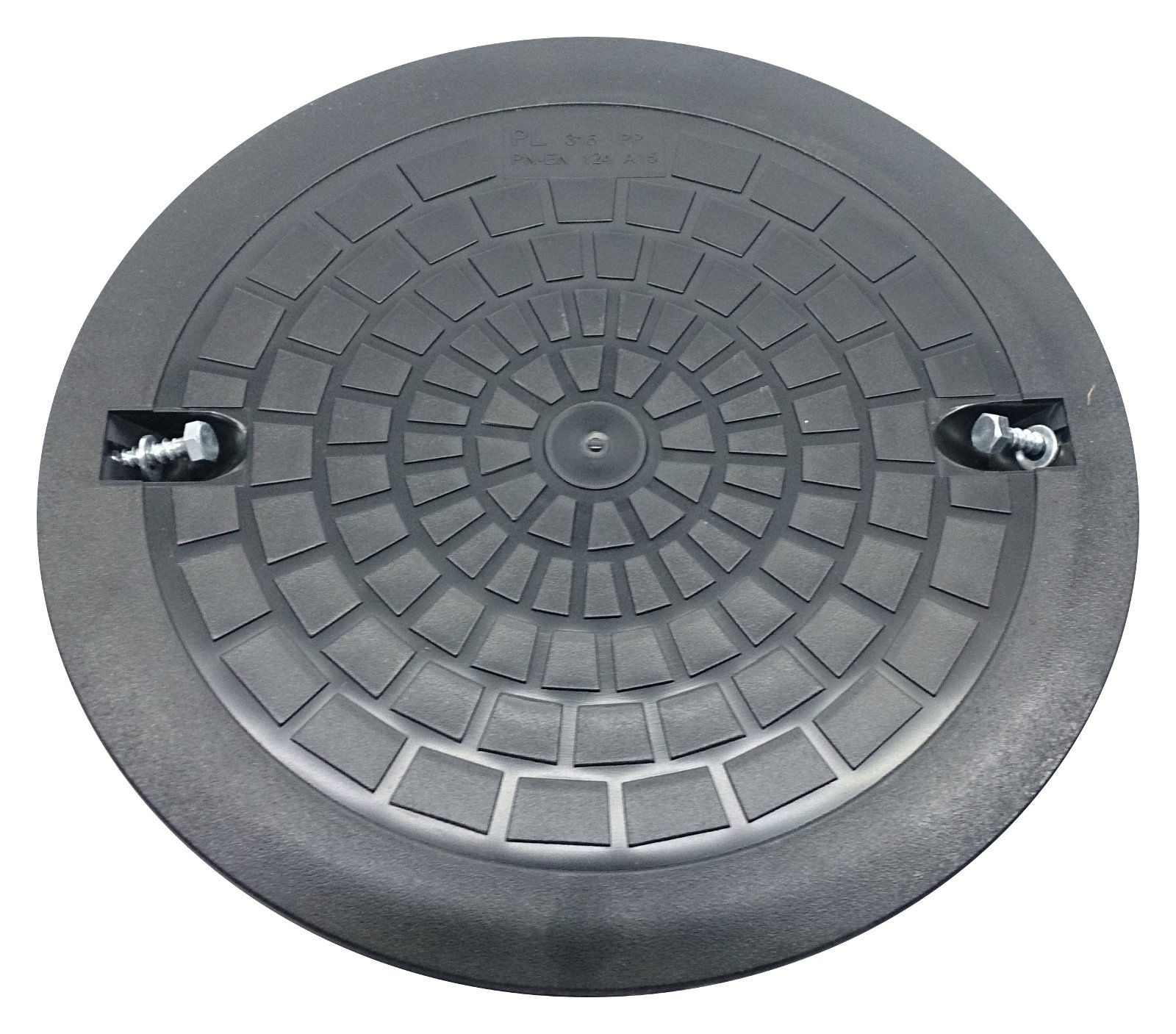

  • Полимерные. Для установки на частном участке пластиковые люки – это наиболее выгодный вариант. Эти изделия отличаются выгодной ценой, богатой цветовой гаммой и широким ассортиментом. Изделия представлены в разных вариантах размеров и оформления.
В некоторых случаях целесообразным является установка крышек с замком. Обечайка в этом случае выступает в роли рамы, а замок располагается на верхней части. Замки могут быть разной конструкции – резьбовые, распорные, флажковые.


Как выбрать полимерный люк?

При выборе полимерной крышки на люк нужно обращать внимание на технические характеристики изделия, а именно на следующие параметры:

  • вес изделия;
  • номинальная нагрузка;
  • тип изделия.

Класс нагрузки является очень важной характеристикой, так как от этого показателя будет зависеть то обстоятельство, в каком месте можно будет установить крышку. Понятно, что для установки на газоне на частном участке или в пешеходной зоне, нужны изделия с меньшим классом нагрузки.


А вот если планируется поставить колодец в месте, где проезжают машины, то класс нагрузки должен быть максимальным. Чтобы определить класс нагрузки, нужно научиться читать маркировку. Так, для установки в непроезжем месте участка, подойдет легкий полимерный люк, в маркировке которого присутствует буква «Л».


Такая крышка способна выдержать нагрузку весом в 1,5 тонны. Если же колодец монтируется в зоне проезда, то нужно выбирать средний или тяжелый класс номинальной нагрузки, способные выдержать вес 15 и 25 тонн соответственно.


Инструкция по установке

Разберемся, как должен проходить монтаж канализационной крышки. Работы проходят так:

  • обеспечивается доступ к верхней части горловины колодца. Для решения этой задачи, вероятно, придется снимать часть грунта, ведь после установки крышки ее поверхность не должна выступать над поверхностью земли;
  • устанавливаем обечайку на верхнее кольцо горловины колодца. При установке нужно использовать уровень;
  • закрепляем обечайку. Пластиковые люки имеют специальные отверстия для крепления в чугунных их нет;
  • для жесткого закрепления обечайки нужно собрать опалубку и залить ее раствором. Чтобы исключить попадание раствора внутрь шахты рекомендуется установить в горловине автомобильную камеру и накачать ее. Резина будет плотно прилегать к краям зазора, что не позволить раствору проникнуть внутрь;
  • после того, как раствор полностью застынет, из камеры выпускают воздух и извлекают её из колодца;
  • осталось только установить крышку так, чтобы выступающие части крышки попали в пазы обечайки.


Самостоятельное изготовление люка

Если по каким-то причинам не удалось купить готовый канализационный люк, можно изготовить его самостоятельно из бетонного раствора. Порядок работ:

  • снимаем мерки с горловины колодца;
  • изготавливаем опалубку по размерам, для изготовления опалубки выгодной использовать тонкие пластины металла, которые нужно будет свернуть в кольцо нужного диаметра;
  • чтобы крышка получилась более прочной, необходимо уложить в готовую опалубку металлическую арматуру;
  • теперь нужно залить в опалубку приготовленный раствор, прикрыть полиэтиленом и оставить на несколько дней для высыхания;
  • после того, как раствор высохнет, нужно снять опалубку, обработать торцы крышки;
  • перед установкой крышки на горловину люка укладывают уплотнитель – резиновые кольца.

Итак, люк на канализационный колодец выполняет важные функции, поэтому его установка является обязательной. В частных домовладениях при установке системы колодцев, чаще всего, используют люки из полимерного материала. Они легкие, прочные и надежные. Нужно только правильно выбрать размер и класс нагрузки изделия. При невозможности приобрести готовый люк, это изделие можно изготовить самостоятельно из бетонного раствора.

Как устанавливать люки

Мы всегда стараемся предоставлять заказчику максимум информации, поэтому решили разместить ещё и такую статью для Вашего удобства

Итак, как же всё-таки ставить люки?

Люк необходимо устанавливать с соблюдением всех технологий, с учётом многолетней практики, требований и т.д. Тем самым предотвращается и аварийная ситуация, и вероятные повреждения люка, что позволит ему служить как минимум декларируемый срок эксплуатации. Напомним, что по ГОСТу срок гарантии на люки составляет от 3 до 5 лет, а фактический срок годности данного чугунного изделия может превышать и двадцатилетний срок.

Поскольку чугунный люк – достаточно массивная конструкция (от 57 до 161 кг в зависимости от типа и конфигурации), то устанавливать его следует на бетонный колодец.
Сначала устанавливается плита перекрытия, потом на неё устанавливается корпус люка. При этом, разумеется, должны соблюдаться диаметры и колодца, и люка. Кстати, это одна из причин такого разнообразия размеров в нашей ассортиментной линейке.

Для монтажа колодца необходимо применять только сертифицированные опорные кольца, изготавливаемые в заводских условиях из тяжелого бетона по ГОСТ 8020–90 «Конструкции бетонные и железобетонные для канализационных, водопроводных и газопроводных сетей»!


Корпус люка должен садиться на опорную плиту перекрытия полной посадочной поверхностью (нависание краев корпуса люка над опорной плитой не допускается). Следующим шагом в корпус вкладывается крышка.

Далее закрытый люк заливается по кругу бетонным раствором так, чтобы поверхность крышки была:
А) не выше 50 мм над поверхностью, если монтаж производится в пешеходных зонах;
Б) вровень в поверхностью, если речь идёт о дорожном покрытии.

Бетон должен полностью застыть. Срок, конечно, зависит от погодных условий, но даже в тёплое время года он может растянуться на несколько дней, а то и неделю. Всё это время крышку снимать категорически не рекомендуется!


По истечении этого срока люком можно начинать пользоваться.

И ещё момент. К сожалению, некоторые недобросовестные граждане иногда пытаются похитить крышки колодезных люков для последующего слома и продажи в металлопрокаты. Безусловно, открытый люк может стать причиной серьёзной аварии, привести к травматизму и даже жертвам. Поэтому производители люков стараются сразу их защитить от вандалов.

В нашем каталоге вы можете найти как люки на шарнирных устройствах, надёжно соединяющие корпус с крышкой, так и люки с запорными устройствами под ключ.

Перейти в каталог

Порядок установки пластиковых колодцев

[vc_row][vc_column][vc_column_text]

Этапы установки полиэтиленовых колодцев

  1. Устройство колодцев
  2. Установка колодцев в котлован
  3. Монтаж колодца с установкой опорной плиты
  4. Монтаж колодца с использованием пригрузочной камеры
  5. Подключение трубопроводов к колодцу
  6. Соединение с помощью уплотнительной манжеты
  7. Соединение патрубков в ППУ-изоляции с помощью термоусаживающейся муфты
  8. Обратная засыпка котлована

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]

Устройство котлована

В соответствии с планом инженерных сетей устраивается котлован под колодец. Его ширина определяется диаметром пластиковых колодца и размером устанавливаемых под него железобетонных плит.

Для обеспечения удобства установки опорной плиты и колодца определяется ширина котлована, кроме того за счет этого прорабатывается возможность уплотнения грунта обратной засыпки с помощью специального трамбования. Согласно схеме по монтажу и места установки колодца подрывается глубина колодца.

Ни в коем случае работы по монтажу не должны осуществляться в не в сухом котловане полным воды. В зависимости от условий, а если это высокие грунтовые воды то стоит принять меры по предотвращению подтопления котлована в которых ведутся работы.

[/vc_column_text][vc_column_text]

Устройство песчаного дна

Дно котлована подготавливается под песчано цементную площадку высотой не менее 10 см. Данная подготовка уплотняется до степени не менее 95% по Проктору.[/vc_column_text][vc_column_text]

Монтаж колодца в котлован

Существует три типа установки пластикового колодца в котлован:

  • с установкой опорной плиты
  • с использованием пригрузочной камеры
  • с обустройством бетонного якоря

[/vc_column_text][vc_column_text]

Подключение трубопроводов к колодцу

Существуют всем известных два способа подключения трубопровода к колодцу

  • Соединение патрубков с гофр. трубой

Соединение простейшим муфтовым способом с небольшими отступлениями от правил. Если диаметр трубопровода до 200мм. то во вторую впадину гофры вставляется уплотнительное кольцо. Бывает случаи когда на трубы малого диаметров используется эксцентрический переходник.

  • Соединение патрубков с ПНД трубой

[/vc_column_text][/vc_column][/vc_row]

Люки для канализации: назначение, характеристики и сравнение

Невозможно представить канализационную сеть без различного типа колодцев. Их используют для ревизии и осмотра подземных коммуникаций, а также как основной фильтрующий элемент автономной канализационной системы. Выход на поверхность из колодца оснащается люком, то есть комплектом из обечайки и крышки.

Назначение люков и сфера их использования

Колодцы ‒ неотъемлемая часть любого вида подземных коммуникаций. Они обеспечивают доступ к узловым точкам сети трубопроводов или кабелей; благодаря им, возможно своевременное обслуживание и профилактика подземных сетей. Люки позволяют изолировать колодец от попадания мусора и посторонних предметов, а также являются гарантией безопасности людей и животных.

Какие люки бывают?

В недалеком прошлом люки любых по назначению колодцев выполнялись из двух видов материалов – чугун и железобетон. Железобетонные люки из-за своей значительной массы сильно затрудняли доступ к коммуникациям. Чугунные изделия легче и обладают высокой прочностью, потому их используют достаточно часто и сегодня. А появившиеся не так давно полимерные люки приобрели популярность благодаря своей относительно невысокой цене и небольшому весу.

Чугунные люки

Выпускают в различных вариантах. Главное отличие – прочностные характеристики в соответствии с назначением:

  • Легкие ‒ с пределом по нагрузке до 1,5 тонны. Устанавливаются на тротуарах, в парках или на газонах;
  • Средние ‒ предназначены для участков с минимальной транспортной нагрузкой – дворы и придомовые территории;
  • Тяжелые – для городских дорог с интенсивным движением автотранспорта;
  • Магистральные – это самые прочные люки, выдерживающие до 40 тонн нагрузки. Их устанавливают на магистралях, где осуществляются перевозки грузов автомобилями большой грузоподъемности.

Преимуществами чугунных изделий являются прочность и долговечность. Но значительный вес крышки затрудняет доступ к коммуникациям. Если с люком из категории легких вполне справиться один человек, то с тяжелыми аналогами могут работать только профессионалы. В качестве недостатка можно упомянуть возможность при неосторожном обращении, например, падении крышки, вероятность образования искры, а так как зачастую в колодцах скапливаются горючие газы, то угроза возгорания или даже взрыва вполне реальна. Есть еще один недостаток чугуна, обоснованный реалиями нашего времени – привлекательность для криминала, так как любителей сдать на металлолом чугунную крышку становится все больше.

Пластиковые (полимерные) люки

Различные полимерные составы прочно вошли в нашу жизнь. Не обошлось без них и в сфере производства запирающих устройств для колодцев. Если сравнивать полимерные и чугунные изделия, то у последних есть единственное преимущество в виде очень высоких прочностных качеств. Люки из полимеров – это, прежде всего:

  • долговечность – срок службы до 50 лет;
  • вес, не превышающий 20% от чугунного аналога;
  • инертность по отношению к влаге и целому ряду агрессивных веществ;
  • неизменность формы вне зависимости от температурных перепадов;
  • наличие моделей с замком для исключения доступа в колодец посторонних лиц;
  • возможность установки пластикового люка в чугунную обечайку;
  • выбор цветового решения и соответствие санитарным нормам.

Использование пластиковых люков ограничивает их прочность, они не подходят для установки на оживленных автомагистралях.

Полимерпесчаные люки

Очень широкое распространение получили люки, выполненные из смеси песка и полимера. Перемешанный с песком термопластичный полимер приобретает нужную форму в процессе горячего прессования, краситель вводится в исходный материал на первоначальной стадии и распределяется по всей массе композита. Поэтому цвет изделий не изменяется в течение всего срока службы.

Эта разновидность люков – серьезный конкурент для чугунных аналогов. Единственная характеристика, в которой она уступает – предел максимальной нагрузки. А вот преимуществ у полимерно-песчаной продукции много:

  • невысокая стоимость и легкость монтажа;
  • устойчивость к коррозии и ультрафиолету;
  • экологичность и возможность выбора цвета.

Композитные изделия (как и чугунные) делятся на несколько категорий по пределу нагрузки и весу крышки:

  • категория «Л» для тротуаров, газонов, парков и автостоянок весят люки 25–40 кг, выдерживая при этом от 1,5 до 3 тонн;
  • категория «С» – средние способны удержать до 7,5 тонн, вес изделий 52 кг;
  • тяжелые изделия из группы «Т» предназначены для дорог с невысокой загруженностью, масса крышки 57 кг, предел прочности – 15 тонн;
  • люки группы «М» – магистральные, наиболее тяжелые представители композитной продукции, весят они до 60 кг и выдерживают нагрузку до 25 тонн, их установка оптимальна для автомобильных трасс с высокой интенсивностью движения.

Форма смотровых люков для канализации

Что касается формы запирающих элементов для колодцев, то в основном используют круглые изделия. Хотя есть модели квадратной и прямоугольной формы, их обычно используют в пределах придомового участка на газоне или дорожке. При этом подбирают определенный цвет, такой подход позволяет не нарушать эстетику ландшафта.

Сравнительные характеристики люков из различных материалов

Если сравнить характеристики изделий из чугуна, пластика и композита, то становится понятным, почему традиционный чугун теряет популярность:

Материал

Прочность

Долговечность

Цена

Выбор цвета

Чугун

40 т

80 лет

Высокая

Нет

Пластик

1,5 т

50 лет

Низкая

Есть

Полимерно-Песчаная Смесь

25 т

20 лет

Низкая

Есть



Даже, несмотря на то, что чугун превосходит по долговечности полимерные материалы, разница в цене сводит это преимущество к нулю, а по прочностным характеристикам, полимерно-песчаные люки вполне справляются с самой высокой нагрузкой на автомагистралях.

И еще один важный момент, который следует учитывать, сравнивая материалы – возможность кражи, для пластиковых и композитных изделий такая вероятность близка к нулю, а вот чугун – это «лакомый кусок» для криминала. А для дизайнеров имеет значение доступность для заказа различных по форме изделий. Совокупность всех факторов позволяет покупателям делать выбор в пользу более дешевых и практичных люков из пластика или композита.

Как выбрать и где купить люк для канализации

На что нужно ориентироваться при выборе люка для канализации? Прежде всего, соответствию диаметра обечайки и выходного отверстия колодца. Для определения качества продукции необходимо знать, что зазор между крышкой и корпусом не должен превышать 3 мм. Такой же размер могут иметь выбоины на литой поверхности крышки. На качественное изделие выдается паспорт с указанием гарантийного срока, даты выпуска и информации о технических испытаниях. По весу изделия выбираются с учетом предполагаемой нагрузки, а цвет и форма на усмотрение покупателя.

Для покупки люков высокого качества следует обращаться в компании, специализирующиеся на продаже всего спектра сантехнического оборудования. В нашем интерент-магазине "Акведук" Вы можете купить Пластиковые канализационные люки, крышки колодцев смотровых по выгодной цене и с доставкой по Украине. Менеджеры помогут подобрать подходящую по всем показателям модель, дадут квалифицированную консультацию по особенностям установки и эксплуатации выбранного товара.

Статьи по теме:  7 преимуществ полимерных люков

Стандартная схема монтажа люков | Стройматериалы оптом, Киев

Корпус люка устанавливается на бетонную или железобетонную конструкцию, технические требования к которой определяются действующим ГОСТом 8020–90 «Конструкции бетонные и железобетонные для канализационных, водопроводных и газопроводных сетей».

Основное назначение опорного кольца КО6 – перераспределение удельной нагрузки с целью защиты опорной плиты перекрытия от разрушения. За счет конструкции опорного кольца удельная нагрузка на плиту перекрытия уменьшается не менее чем в 10 раз.

Как показано на рисунке, колодец (рабочая камера) накрывается плитой перекрытия, на которую кладется опорное кольцо КО6. На опорное кольцо КО6 ставится корпус люка.

ВНИМАНИЕ!

Корпус люка ставится на опорную плиту КО6, а не плиту перекрытия.

  • 1. Нельзя ставить корпус люка непосредственно на плиту перекрытия или подкладывать вместо КО6 кирпичи или раствор. От постоянных нагрузок и в условиях агрессивной среды кирпич с раствором под давлением корпуса люка разрушаются, а сам люк проседает ниже уровня дорожного покрытия. Далее фланцевая часть корпуса люка из-за своего неправильного положения (неравномерной опорной площади) ломается или начинает разрушать саму плиту перекрытия. Кроме того, что на капитальный ремонт канализационного колодца понадобятся немалые средства, такой вариант безответственного выполнения монтажа люка может принести участникам дорожного движения немало неприятностей и даже привести к ДТП с тяжелыми последствиями.
  • 2. Люк должен быть установлен в один уровень с дорожным полотном. Ни один элемент канализационного люка не должен выступать над поверхностью покрытия (во избежание ударной нагрузки на люк и повреждения транспортных средств).
  • 3. Запрещается уклон люка относительно дорожного полотна при установке. Это может привести к дальнейшему утапливанию люка и его основания и образованию неровности, которая может разрушить люк и нанести ущерб транспортным средствам.
  • 4. Для монтажа колодца необходимо применять только сертифицированные опорные кольца КО6, изготавливаемые в заводских условиях из тяжелого бетона по ГОСТ 26633.
    Они имеют гостированный размер (580 х 840 х 70), прочны и надежны. Самодельные опорные кольца и кольца без сертификата (особенно при ремонте и строительстве дорог) применять опасно.

Обозначения на рисунке:
ЛК - люк канализационный
КО - кольцо опорное
ПП - плита перекрытия
КК - канализационный колодец

Исключение:
Люки легктого типа А15 (1,5т.) можно устанавливать непосредственно на плиту перекрытия, поскольку в местах их установки нагрузка на поверхность люка намного меньше.
Тяжелые полимерпесчаные люки класса С250 и D400 оборудованы посадочною поверхностью увеличенного диаметра - 810 мм. за счет чего равномерно распределяют нагрузку на опорное кольцо.

Корпус люка должен садиться на опорную плиту перекрытия полной посадочной поверхностью (нависание краев корпуса люка над опорной плитой не допускается).

Все наши люки (см. http://tov-amarant.com.ua/luki-kanalizatsionnie-kovera/polimerpeschanie-luki. html) соответствуют по размерам с ГОСТом 8020–90 и становятся на опорное кольцо КО6 без каких-либо зазоров.

выбор и монтаж своими руками

При установке канализации в частном доме, выгребной ямы или септика на участке без канализационного люка не обойтись. Такой люк монтируется на верхнюю часть смотрового или ревизионного колодца и не только позволяет получить доступ к его содержимому в любой момент, но и защищает его от внешних воздействий.

Канализационный люк состоит из стационарной части, которая крепится к колодцу – кольцевой горловины и крышки, откидной (на петлях) или съемной. Встречаются люки с двумя крышками – верхняя выполняет защитные функции, внутренняя – запорные.

Виды канализационных люков

Перед тем, как установить канализационный люк на даче, необходимо определиться с его видом – от него зависят эксплуатационные характеристики люка. В зависимости от материалов, существуют следующие виды канализационных люков:

Чугунные люки

Самый тяжелый и прочный вариант. Однако на садовом участке установка канализационного люка из чугуна смысла практически не имеет. Такие люки предназначены для установки в первую очередь на поверхностях, подвергающихся большой нагрузке (на тротуарах или на проезжей части), которой на дачном участке, как правило, не бывает.

Чугунные люки могут быть круглыми или квадратными. Цена на чугунный люк варьируется в диапазоне от 2000 до 3000 тысяч гривен.

Полимерные люки

Полимерные люки легче, дешевле в 2-3 раза чугунных и выглядят привлекательнее. К тому же они не подвержены коррозии и не представляют ценности для воров, которые собирают металлолом. При этом по долговечности не сильно уступают чугуну – гарантия на них дается от 20-30 до 50 лет.

Наиболее популярной разновидностью полимерных моделей является люк канализационный полимерпесчаный. Он производится на основе композитных смол, чаще всего в соотношении 90% песка к 10% полимерных гранул.

Такие люки могут быть как круглыми, так и квадратными либо прямоугольными, а стандартный размер (диаметр) крышки колеблется между 50 и 70 см, ее толщина - от 25 до 55 мм.

Если вы выбираете не откидной, а съемный круглый люк из чугуна или полимера, то берите его с ушками – выступами на крышке, которые не дают люку проворачиваться вокруг своей оси и облегчает его поднятие.

Полимерпесчаные люки имеют несколько вариантов окраски, что делает их подходящими под любое покрытие – от асфальта до цветной плитки и травяного газона. Краска пропитывает материал люка на всю его толщину, поэтому остается устойчивой к выгоранию и истиранию.

Зазор между крышкой и корпусом качественного канализационного люка не должен составлять более 3 мм! Допустимо наличие выбоин на корпусе люка диаметром не более 1 см и глубиной не более 3 мм.

По выдерживаемой нагрузке полимерпесчаные люки делятся на несколько подвидов: садовые или дачные (маркировка ЛД), которые выдерживают нагрузку до 1 тонны, легкие малогабаритные (ЛМ) и легкие (Л, от 1 до 3 тонн), средние (С, до 12,5 тонн), тяжелые (Т, до 24-25 тонн) и сверхтяжелые (СТ, до 40 тонн). Чем выше выдерживаемая нагрузка, тем выше, соответственно, как вес самого люка, так и его цена.

Полимерпесчаный люк – пожалуй, самый лучший вариант для установки на приусадебном участке. Стоимость полимерных и полимернопесчаных люков колеблется от 270 до 1500 гривен.

Бетонные люки

Самые тяжелые и долговечные. Однако в частном строительстве используются очень редко, так как они очень неудобны в эксплуатации и имеют не слишком опрятный внешний вид. Зато стоят недорого (до 400 гривен).

Люк на замке

Одинарные канализационные люки также могут быть с запорным устройством или попросту говоря, замком. Он нужен в том случае, если в доме есть дети или вы хотите ограничить доступ к коммуникациям для посторонних. Замки на люках устанавливаются самые разные, так что здесь выбор полностью зависит от ваших личных предпочтений.

Наиболее распространены на украинском рынке люки от компаний Бровары-пластмасс, Стандартпарк, С-Арматура, Стилстрой, Сезим, Instal, Gidrolica, SKS Ltd и других.

Обозначения на канализационных люках

Кроме типа люка, на его крышке могут находиться и другие буквенные обозначения. Например, их назначение:

  • В — водопровод;
  • Г, ПГ — пожарный гидрант, пожарный гидрант подземный;
  • ГС — газовая сеть;
  • ГТС — городская телефонная сеть;
  • Д — дождевая канализация;
  • К — домашняя и производственная канализации;
  • МГ — магистральный газопровод;
  • Т — телефонная сеть;
  • ТМ – тяжелый магистральный;
  • ТС — теплосети.

Маркировка назначения люка также может наноситься в виде схематического рисунка. Например, пиктограмма в виде молнии говорит о том, что это люк электротехнических колодцев.

Как установить канализационный люк своими руками

Самостоятельно установить канализационный люк вполне можно, но из-за немалого веса конструкции (крышка + корпус) даже полимерного люка (полимерпесчаный люк типа Л весит от 25 кг, а типа Т – уже под 50 кг) лучше делать это вдвоем.

Внутренний диаметр канализационного люка должен соответствовать наружному диаметру колодца!

Самый простой метод – закрепить корпус люка на бетонной опорной плите с помощью цементного раствора и гаечных анкеров толщиной 8 и длиной 85 мм (для более крупных и тяжелых люков можно взять 10х100 мм). Подробнее смотрите в видео ниже:

Однако более правильный и полноценный метод установки канализационного люка выглядит следующим образом:

  1. На бетонное или железобетонное основание (плиту перекрытия) устанавливают бетонное или полимерпесчаное опорное кольцо высотой 4 или 6 см. Его задача – перераспределение нагрузки с целью защиты плиты перекрытия от разрушения.
  2. Кольцо заливают бетонным раствором.
  3. Когда бетон затвердел, на кольцо устанавливают корпус люка.
    Нельзя устанавливать полимерный люк непосредственно на бетонную плиту перекрытия! Также нельзя использовать растворы, кирпичи и прочие подкладки!
  4. Бортик корпуса люка заливают по кругу цементным раствором.
  5. Вокруг готовой конструкции монтируют отмостку для отвода влаги.

Установленный таким образом канализационный люк прослужит вам не одно десятилетие.

При подготовке материала использован фото shutterstock.com, pinterest.com

Замена люка 101 - Boating World

Обновление люка улучшит внешний вид лодки и устранит эту досадную утечку.

Причины замены люка многообразны. Наиболее частая причина - утечка, которая обычно вызвана неисправными уплотнениями. Даже если люк сделан из ударопрочного полипропилена, то факт, что он находится на судне, означает, что он подвергся воздействию экстремальных условий, которые могут поставить под угрозу его целостность. Кроме того, люди склонны наступать на них или пытаться протолкнуть через них слишком большие предметы.

Мы заменили именно этот люк на три места

ons:
• Лучшая эстетика
• Обеспечивает больше света
• Делает отверстие большего размера, чтобы через него могли проходить более крупные предметы
Мы выбрали люк из поликарбоната Bomar серии 900, продаваемый на West Mar

ine за 399 долларов. Изначально люк был вездесущим люком из белого полипропилена с двумя собаками. Для этой установки мы начали с поиска плоского места без критических компонентов под ним и приклеили прилагаемый шаблон.Затем мы использовали круглое сверло с двухдюймовым отверстием во всех четырех углах, чтобы лобзик легко мог вырезать отверстие. Начните с круглых отверстий в углах, чтобы предотвратить распространение трещин.

Владелец лодки и мой друг Мид Гужен, умерший несколько месяцев назад, не был уверен, что сохранит оригинальный внешний вид люка. Чтобы его можно было легко удалить, он не использовал обычный тяжелый морской герметик. Он решил установить люк, используя эпоксидную смолу WEST SYSTEM, загущенную до майонезной вязкости с помощью наполнителя 410 Microlight.(Все эпоксидные продукты West System, упомянутые в этой статье, включены в комплект для ремонта лодок из стекловолокна 105-K, который продается по цене 33,35 долларов.) Он рассудил, что комбинация эпоксидной смолы низкой плотности / 410 будет достаточно гибкой, чтобы оставаться прикрепленной к эпоксидной смоле. палуба из фанеры с покрытием и пластиковое декоративное кольцо, определяющее периметр люка. На нижнем крае декоративного кольца имелись канавки, которые способствовали прилипанию компаунда и помогали изолировать воду.

Его действительно беспокоили различия в коэффициентах теплового расширения пластикового накладного кольца и фанерного настила.Обычные гибкие герметики прекрасно справляются с этим, потому что «они идут на прогулку». Он не был уверен, сможет ли эпоксидная смола / 410 справиться с этими силами, но люк также можно было установить с помощью ряда винтов, которые хорошо справлялись бы с этими нагрузками. В течение двух лет люк работал успешно, утечек и других проблем не наблюдалось. К тому же это выглядело намного аккуратнее.

1

Чтобы снять старый люк, мы открутили все крепежные винты и с радостью обнаружили, что если поднимать только один из углов люка, все снимается без особых усилий (1).

В большинстве случаев требуется немного усилий, чтобы открыть старый люк, иногда домашним мастерам приходится постучать по нескольким деревянным клиньям по краям, чтобы выломать его. Вся эпоксидная смола, которая изначально использовалась для установки люка, была оставлена ​​на палубе, создав точный формованный профиль нижней кромки. Очевидно, связь между пластиковым фланцем и эпоксидной смолой была не очень прочной, но ее было достаточно для предотвращения любых утечек в течение двух лет службы.

2

Чтобы подготовить площадку для нового люка, мы избавились от того, что осталось от последней установки.Смесь эпоксидная смола / 410 Microlight легко удалялась с помощью малоугловой блочной плоскости (2). Эпоксидная смола, загущенная с помощью микролайт-резьбы и песка, как древесина с низкой плотностью. Поскольку в первый раз это сработало так хорошо, мы решили снова использовать этот состав для установки нового люка.

3

Поскольку новый люк был больше старого, пришлось расширить отверстие лобзиком. Как и при первоначальной установке, мы заклеили область для защиты гелькоута (3) лентой, приклеили шаблон, сделали надрезы и положили накладное кольцо вниз, чтобы мы могли использовать его в качестве шаблона для сверления отверстий для крепежных винтов.

Чтобы подготовить поверхность, мы слегка отшлифовали поверхность, чтобы смесь эпоксидной смолы и микролайт держалась лучше. После тщательной очистки поверхности спиртом мы покрыли свежеобрезанные края гелькоута, стекловолоконного ламината и сердцевины неотвердевшей эпоксидной смолой / отвердителем, чтобы запечатать их. Когда декоративное кольцо все еще было на месте, мы заклеили область за пределами кольца прозрачной упаковочной лентой (можно покрыть кулинарным спреем), чтобы было легче удалить излишки эпоксидной смолы.

4

Мы загустили эпоксидную смолу с помощью West System 410 Microlight, пока она не приобрела консистенцию майонеза.Затем, используя небольшую кисть, мы нанесли покрытие толщиной от 4 до 5 мил по периметру отверстия (4).

5

Теперь пришло время поставить люк на место и выдавить излишки эпоксидной смолы. После нанесения небольшого количества морского силиконового герметика мы вкручиваем все винты (5). Однако будьте осторожны, чтобы не затянуть винты слишком сильно, иначе пластик или гелькоут под ними могут треснуть.

6

Использование многоразовой палочки для смешивания West System с острием долота, не повреждающим хрупкий гелькоут (6),

7

мы удалили излишки эпоксидной смолы (7).

Не забудьте потянуть за прозрачную упаковочную ленту, пока эпоксидная смола все еще застывает, и протереть окружающее пространство спиртом и марлей.

Drascombe Lugger: установка смотрового люка

Толчком к этому проекту послужило желание снимите две пластиковые планки, закрепленные болтами для обеспечения плавучести области под кормовым концом палуб. Шпильки ухоженные зацепиться за одежду, а также мешать, когда спать (кемпинг) на половицах.Не было доступ к этим зонам плавучести, и, следовательно, у меня не было идея относительно того, были ли они опломбированы пустыми резервуарами или были заполнены с пеной плавучести. Я решил, что ответ был на установить два круглых пластиковых смотровых люка. Шаг Пошаговая инструкция по установке одного из люков есть описано.

Панель из стеклопластика, в которую должен быть вставлен круглый винтовой люк. подогнанный должен быть достаточно плоским, так как кривая исказит рама люка, когда она прикручена на место, предотвращая крышка люка от завинчивания.Чем больше изогнутая панель, то тем меньше будет люк быть, чтобы избежать искажения. Решил, что кривая на панель палубы Lugger была достаточно легкой, чтобы позволить 8 устанавливаемый люк диаметром дюйма (10¼ дюймов габаритный диаметр, включая раму).

Для установки люка размером 8 дюймов мне потребовалось: 1. A полотно самонесущей ножовки (или ножовки), 2. 7 мм гаечный ключ и отвертка 3. (для закрепления гаек & болты, удерживающие раму люка на месте), 4. Полукруглый напильник 10 дюймов (250 мм), 5. ручное спиральное сверло (с " ¹⁄8 дюйма и 4 мм биты), 6. миниатюрная дрель (например, Dremel ) с битой ¹⁄16 дюйма, 7. циркуль и карандаш, 8. Рама смотрового люка (с кольцевым уплотнением «0»), 9. Крышка смотрового люка (винты в рама люка), 10. восемь M4 16 мм с потайной головкой крепежные винты из нержавеющей стали, восемь гаек M4 из нержавеющей стали, восемь Шайба нержавеющая M4, 11. Герметик силиконовый (до обеспечить водонепроницаемое уплотнение между рамой люка и Панель GRP). Стальная рулетка (не показана).

Смотровой люк диаметром 8 дюймов, который я использовал, был изготовлен Каталожный номер Barton 40081 (черный), 40080 (белый) или 40082 (прозрачный). Обратите внимание, что в комплект поставки не входит крепежные винты, шайбы и гайки из нержавеющей стали, приобретается отдельно.

Размещение люка

Я решил разместить люк посередине между лазарет и первый люк в палубе молдинг, и на полпути между верхом половицы и верх бокового настила. Точный размеры показаны на фотографии.

(Нажмите на изображение для увеличения)

Шаблон для вырезанного отверстия

После того, как центральная точка люка была отмечена на Панель из стеклопластика, циркуль и карандаш использовались для начертите вырезанный круг, который для этой штриховки рама имела радиус 4¼ дюйма.

Внутренний круг радиуса 4¹⁄ Затем было нарисовано 8 дюймов и используется в качестве руководства для сверления серии блокирующие ¼ "отверстия в стеклопластиковой панели. Это объясняется более подробно ниже.

(Нажмите на изображение для увеличения)

Рисование вырезанного круга на панели из стеклопластика

Циркуль и карандаш использовались, чтобы нарисовать Вырезанное отверстие диаметром 8½ дюйма для круглого рама люка.

(Нажмите на изображение для увеличения)

Рисование внутреннего (направляющего) круга на стеклопластике Панель

На этом рисунке показан внутренний круг радиуса 4¹⁄8 в пределах внешний вырезанный круг, оба нарисованные компасом и карандаш. Внутренний круг был проводником для просверливание ряда отверстий диаметром ¼ дюйма, первый этап изготовления выреза.

(Нажмите на изображение для увеличения)

Сверление отверстий в стеклопластиковой панели

Я решил, что лучше всего это сделать сначала просверлить небольшие пилотные отверстия.Маленький Сверло ¹⁄16 дюйма биту можно более точно отцентрировать на карандаше направляющая линия, чем может быть больше "бит. Бурение пилотных скважин может занять больше времени, но гарантирует более точный окончательный вырез.

Использовалась миниатюрная дрель (Dremel ). просверлить пилотные отверстия ¹⁄16 " диаметр прямо по внутреннему кругу. Расстояние между центром каждой лунки было примерно ¼ ", но это не критично, если каждый отверстие центрируется как можно точнее на карандаш направляющая линия.Эти отверстия затем действовали как направляющая для сверла большего ¼ дюйма.

(Нажмите на изображение для увеличения)

Сверление отверстий ¼ "в стеклопластиковой панели

После того, как все пилотные отверстия были просверлены, они были увеличены с помощью сверла ¼ "(либо с помощью ручная дрель, мой предпочтительный метод или электрическая дрель).Любое из пилотных отверстий, которые не выровнены (из-за чего дыра hole "ушла над внешней линией выреза) или слишком близко друг к другу были либо опущены, либо просверлены с использованием меньшего Сверло ¹⁄8 дюйма немного.

(Нажмите на изображение для увеличения)

Бурение завершено

На этой фотографии показаны все ⁄16 "пилот отверстия, которые можно просверлить до диаметра ¼ "(или, в противном случае, ¹⁄8 дюйма).

(Нажмите на изображение для увеличения)

Раскрой ножовкой

С помощью навесного ножовочного полотна прорезали остаточный стеклопластик между отверстиями. Это было довольно быстрая работа, но стекловолокно быстро притупляет лезвие ножовки, которое было выброшено после того, как разрез завершено.

(Нажмите на изображение для увеличения)

Черновой вырез завершен

После разрезания остаточного стеклопластика между отверстия с помощью ножовки, круговой вырез из стеклопластика упал на половицы, обнажив глыбы пенополистирол, набитый в плавучую полость.Этот пенопласт вместе с шипом, должно быть, был крепится к опалубке при изготовлении лодки, прежде чем палуба была окончательно прикреплена к корпусу, пенопласту и шипу, запечатанным две переборки.

Блоки полистирола пришлось удалить перед возможен дальнейший прогресс. Это было достигнуто используя ножовку, чтобы разрезать их на достаточно мелкие кусочки удалить через вырезанное отверстие. Один раз это было сделано окончательное формирование выреза мог быть выполнен.

(Нажмите на изображение для увеличения)

Окончательное сглаживание полукруглым напильником

После снятия пенополистирола плавучесть (должна быть заменены полиэтиленовыми бутылками для молока), окончательная формирование и сглаживание выреза достигнуто используя полукруглый напильник (как показано), чтобы сократить линия выреза.

(Нажмите на изображение для увеличения)

Завершенный вырез

Готовый вырез в панели из стеклопластика, готовый к установка рамы смотрового люка. На это этап можно было осмотреть интерьер камера плавучести, которая показала, что это не герметично и нелегко сделать так.Это было теперь можно вставить гаечный ключ и открутить шип.

(Нажмите на изображение для увеличения)

Сверление крепежных отверстий

Черная пластиковая рамка люка временно была вставляется в вырез в панели из стеклопластика. Болт отверстия в раме использовались как шаблон для сверления соответствующие крепежные отверстия диаметром 4 мм в Панель GRP.После сверления каждого отверстия станок M4 винт вставлялся через раму и стеклопластик, а слегка закреплен на месте гайкой, чтобы удерживать рамка жестко на месте, в то время как другие отверстия были пробурены.

На этом этапе пластиковая планка была успешно откручен и удален.

(Нажмите на изображение для увеличения)

Завершенные крепежные отверстия

Рама люка была откручена и снята, чтобы откройте восемь крепежных отверстий диаметром 4 мм, просверленных в Панель GRP.

(Нажмите на изображение для увеличения)

Нанесение силиконового герметика на раму

Полностью нанесена капля силиконового герметика. закруглить внутренний угол рамы люка перед окончательная установка.

(Нажмите на изображение для увеличения)

Установка люка завершена

Рамка люка вставлялась в вырез в панель из стеклопластика и прикручивается на место (используя восемь нержавеющие крепежные винты M4, шайбы и гайки).Герметичные полиэтиленовые бутылки для молока емкостью 2,27 л (4 пинты) были вставлены через люк на замену оригинальная плавучесть пенополистирола. Отверстия под болты снятого шипа также были заполнены и исправлены с подходящим гелькоутом. Наконец, диаметр 8 дюймов крышка люка привинчивается на место с помощью 'O' кольцо для водонепроницаемого уплотнения. Проект завершенный!

(Нажмите на изображение для увеличения)

Как повернуть или заменить лодочный люк (и причины, по которым вы должны)

Лодочные люки могут сломать или сломать лодку. Но, рассматривая обслуживание и внешний вид лодки, мы склонны упускать из виду их функциональность. На самом деле, они должны быть в центре внимания любого старого владельца лодки или нового владельца лодки, чтобы модернизировать или отремонтировать.

Почему? Ну, по нескольким причинам, как практическим, так и косметическим. Треснувший лодочный люк с выцветшим оттенком сделает вашу лодку более привлекательной. Лодочный люк открывается в неправильном направлении, ограничивая пространство на палубе. Лодочный люк с испорченным или плохо нанесенным герметиком, вызвавшим повреждение водой. При любой из этих проблем с выводом вам может потребоваться обновление.

Вот почему пришло время подумать о люках для лодки. Вот что вам нужно знать.

Причины повернуть или заменить лодочный люк

Вам не обязательно жить с теми возможностями, которые вам даны. Есть варианты настройки в соответствии с вашими потребностями, которые все еще находятся в сфере DIY.

Однако не бросайте люк только потому, что боитесь его заменить. Этот процесс прост для любого любителя лодки, и вы воспользуетесь всеми преимуществами вентиляции, которую предлагают люки.

Сломанные люки лодки вызывают утечки

Серьезные повреждения возникают при повреждении люков лодки. Когда герметик между люком и лодкой перестает быть водонепроницаемым, вода просачивается, иногда в пределах твердого радиуса от люка внутри кабины. Представьте, что вы проноситесь сквозь волны и разбиваете воду о негерметичный люк на палубе. Какой ущерб это может нанести вашей лодке?

Признак того, что люк лодки требует замены или ремонта, - это подтекание лодки.Если вы видите это, исследуйте дальше, чтобы проблема не превратилась в снежный ком. Живых сафари достаточно, чтобы засвидетельствовать подтекание, но для обычных круизеров вам потребуется более активное тестирование.

На нашей лодке мы проверяем все люки и порты - в начале и в конце каждого сезона - опрыскивая их из шланга . Этот метод отлично подходит для проверки конкретных соединений в оборудовании, хотя это работа двух человек: один человек направляет шланг на соединение и медленно прокладывает себе путь вокруг люка, а другой человек в кабине проверяет наличие утечек. Этот простой осмотр занимает минимальное время и позволяет избежать повреждений в долгосрочной перспективе, если у вашего люка действительно есть проблемы.

Сделайте осмотр люка частью профилактического обслуживания лодки каждый сезон! Если вы все же столкнетесь с утечкой, сделайте это раньше, чем позже, если вы обнаружите утечку воды.

Лодочный люк встречает препятствия

Знаете ли вы, что люки на лодках открываются более чем в одном направлении? На самом деле, знаете ли вы, в каком направлении открываются люки на вашей лодке? Обратите внимание в следующий раз, когда вы будете на своей лодке.Когда он открывается, мешает ли он объектам на палубе, например, солнечным батареям или парусным мешкам?

Тот факт, что аппаратная часть сработала для предыдущего владельца лодки, не означает, что она сработает для вас. И самое лучшее, вам не нужно с этим жить. Вы можете перемещать, вращать или заменять люк, чтобы он больше не мешал вам. Эти раздражающие препятствия могут действительно накапливаться во время катания на лодке, поэтому не бойтесь настраивать лодку в соответствии с вашим рабочим процессом, особенно если вы все равно восстанавливаете лодку и заменяете детали.

Лодочный люк блокирует ветер и вентиляцию

Вы боретесь с ветром, чтобы открыть люки и подышать свежим воздухом?

Если вас раздражают ваши люки, лучший вариант - это двухстворчатые лодочные люки, меняющие направление движения. Лодочные люки с двойным открыванием обладают множеством преимуществ, например сводят к минимуму разбрызгивание воды в кабину, но отлично подходят для оптимизации вентиляции.

Когда мы впервые получили лодку, мы понятия не имели, существуют ли эти волшебные двухстворчатые шлюпочные люки, пока не начали искать замену.Теперь они определенно в списке желаний моего моряка!

Если вы не тратите время и деньги на поиск или заказ люков с двойным открыванием по индивидуальному заказу, подходящих для вашей лодки, есть еще одно решение для оптимизации вентиляции. Обратите внимание на этот вентилятор Windscoop Ventilator (цена уточняйте на Amazon) и West Marine Down-the-Hatch Ventilating Sail в качестве альтернативы ветровым ремням.

Как заменить лодочные люки

Когда обе руки на люке над моей V-образной койкой треснули, я сразу перешел в режим «избежать большого дорогостоящего проекта».Я держал это закрытым и списал на другой сезон. Но, поговорив об этой проблеме с другими лодочниками, они уверили меня, что заменить лодочный люк было проще простого!

Сегодня я рад добавить замену люка в список удивительно простых лодок, сделанных своими руками.

Инструменты и детали, которые вам понадобятся

Если вы планируете заранее и заказываете правильные инструменты и детали (которые могут быть индивидуализированы в зависимости от сборки вашей лодки), замена лодочного люка является простым процессом. Вот некоторые из инструментов и деталей, которые вам следует заказать и иметь под рукой:

  • Отвертка и подходящие винты для вашей лодки
  • Мешок для мусора и лента (или аналогичный материал) для защиты кабины под люком от мусора
  • Мешалка для краски, пластиковый нож или что-нибудь для удаления излишков герметика

Как только вы отложите эти инструменты в сторону и будете готовы, будьте готовы установить люк для лодки и закатать рукава!

Этапы установки лодочного люка

Установить люк на удивление просто. После того, как вы измерили люк в лодке и заказали точную замену (или заказной люк), вот что нужно сделать:

1. Крышка люка из салона. Это гарантирует, что мусор не попадет в кабину. Вы можете использовать что-то простое, например, мешок для мусора, прикрепленный к потолку кабины.

2. Снимите рычаги люка так, чтобы люк открывался и лежал плашмя на палубе.

3. Выкрутите и снимите люк с деки. Возможно, вам придется поддеть его плоской отверткой, в зависимости от прочности уплотнения.

4. Соскребите старую конопатку с помощью зубила или скребка для краски.

5. Слегка отшлифуйте поверхность , чтобы полностью удалить все старые уплотнения.

6. Вытрите всю пыль и частицы и очистите раму.

7. Проверьте, нет ли гнили древесины в деревянных настилах или рамах. Посмотрите это видео для визуального ознакомления. Если вы обнаружите гниль, может потребоваться дальнейший ремонт. Перед установкой нового люка вам, возможно, придется немного перестроить каркас.

8. Установить лодочный люк . В зависимости от стиля штриховки окончательный процесс установки будет отличаться (разметка отверстий для винтов, создание новых отверстий и т. Д.), Но вот основные шаги. Сначала нанесите герметик. Далее складываем люк и прикручиваем на место. Наконец, дайте ему высохнуть в течение рекомендованного времени высыхания (проверьте герметик).

Помните трюк со шлангом, о котором я упоминал выше? Используй это! В качестве последней меры предосторожности проверьте уплотнение с помощью водяного шланга и убедитесь, что ничего не течет в нижнюю кабину и все сухо.

Установка люка для лодки может показаться устрашающим проектом, но вы можете реально заменить несколько люков за день без ремонта основной деревянной гнили или каркаса. А с двумя людьми проект идет еще быстрее!

Go Beyond the Boat Hatch

Чтобы полностью избавиться от люка лодки и залатать дыру, требуется немного больше усилий. Однако, если у вас есть люк для лодки, который мешает вам стоять или вытянуться на палубе, и вам нужно от него избавиться, есть несколько решений.

Вы можете выбрать крышку люка палубы шлюпки, аналогичную этой , сделанной Амарином, Marine BoatAccess Hatch & Lid (цену см. На Amazon), которая закрывает и защищает стекло.

В качестве альтернативы вы можете установить низкопрофильный люк для лодки, как этот низкопрофильный люк West Marine Lewmar.

Заключение

Лодочные люки часто упускаются из виду, а в некоторых случаях даже игнорируются. Независимо от того, купили ли вы лодку с фиксатором, как я, или вас раздражало направление люков, заменить и повернуть люк для катера проще, чем кажется.

В следующий раз, когда вы начнете слышать устойчивый капель в своей каюте, обратите внимание. Ваш люк может вам что-то сказать.


Даниэль Стрэндсон - писательница из Портленда, штат Мэн, которая любит путешествовать по заливу Каско со своим напарником на их парусной лодке Hunter 27. Прожив большую часть своей жизни на суше, она предпочла бы быть в океане. Даниэль в настоящее время работает над обучением лучшего компаньона в лодке - Голдендудла по имени Нори!

Вкладыши люка шлюпки доступа

- Магазин - TEMPRESS

[tab name = "Description"]

Наши сверхмощные полиэтиленовые вкладыши морских люков, изготовленные методом роторно-формовки, отлично подходят для дополнительного хранения на вашей лодке или понтоне.Они хорошо подходят для сухого или влажного хранения и позволяют легко добавлять канализацию и водозаборники, из них получаются отличные живые колодцы.

Примечание. Ящики для снастей и крышка люка в # 41519 не входят. (Только лайнер)


[tab name = "Dimensions"]

Бренд: TEMPRESS

Гарантия: 1 год

Тип: Постоянный

Размер продукта 1317 Вкладыш доступа: 13 дюймов Д x 17 дюймов Ш x 12 дюймов

Размеры проема: 11 x 15 дюймов

* У ЭТОГО ЛАЙНЕРА ИМЕЕТСЯ НИЖНИЙ КОНУС.

Нижние размеры: 10 x 12 дюймов

Размер продукта 1323 Доступ 9 дюймов Подкладка: 13 дюймов Д x 23 дюйма Ш x 9 дюймов

Размеры проема: 11 3/8 дюйма x 20 7/8 дюйма

* У ЭТОГО ЛАЙНЕРА ИМЕЕТСЯ НИЖНИЙ КОНУС.

Нижние размеры: 9 1/2 "x 19 3/8"

Размер продукта 1323 Доступ 12 дюймов Вкладыш: 13 дюймов Д x 23 дюйма Ш x 12 дюймов

Размеры проема: 11 дюймов x 20 7/8 дюймов

* У ЭТОГО ЛАЙНЕРА ИМЕЕТСЯ НИЖНИЙ КОНУС.

Нижние размеры: 9 "x 19"

Размер продукта 1323 Вкладыш для снастей доступа: 13 дюймов (длина) x 23 дюйма (ширина) x 10 1/2 дюйма (глубина)

** Коробки люков и Plano не включены.

Размер продукта 1330 Доступ 12 дюймов Вкладыш: 13 дюймов Д x 30 дюймов Ш x 12 дюймов

Размеры проема: 10 1/2 "x 27 5/8"

* У ЭТОГО ЛАЙНЕРА ИМЕЕТСЯ НИЖНИЙ КОНУС.

Нижние размеры: 9 "x 25 1/2"

[tab name = "FAQ"]

Q: Могу ли я использовать лайнер для ваших люков?

Нет, очень важно выбрать правильный лайнер для люка правильного размера. Чтобы люк и вкладыш работали вместе, вы должны приобрести один и тот же размер (например, люк 1323 будет сочетаться с вкладышем 1323).Число 1323, указанное в описании, указывает приблизительный общий размер люка. (Пример: 1323 = 13 "x 23")

Q: Прочный ли этот лайнер и из чего он сделан?

Да, вкладыши TEMPRESS изготовлены из сверхпрочного полиэтилена и имеют гарантию на один год. Все вкладыши размером более 11 дюймов x 15 дюймов являются отличным выбором для индивидуальных и приманочных колодцев. Полиэтилен позволяет легко просверлить вкладыш для создания необходимых отверстий для установки фитингов насоса.

Q: Как установить лайнер с люком?

После измерения верхней части футеровки (не включая фланец) и выреза, сначала вставьте футеровку, оставив фланец над палубой. Далее вложите люк внутрь лайнера. Когда вы просверливаете фланец люка, вы также будете просверливать фланец хвостовика, чтобы хвостовик постоянно фиксировался с люком.

Ремонт морских люков - Select Plastics

Select Plastics, LLC - крупнейшее предприятие по ремонту палубных люков в мире.Выбранный мастер может отремонтировать или отремонтировать самый старый люк.

Просто снимите крышку и отправьте ее с запиской в ​​ремонтную мастерскую, расположенную в Восточном Норуолке, Коннектикут. Крышка будет проверена, и будет подготовлено подробное предложение. Все детали будут рассмотрены до вашего удовлетворения перед началом работы. Обычно ремонт занимает около трех недель. Позвоните по телефону (203) 866-3767, чтобы узнать текущее время выполнения заказа.

Если вы не знаете, как снять крышку или вам следует рассмотреть возможность замены вместо ремонта, пожалуйста, отправьте несколько фотографий люка вместе с примечанием в tony @ selectplastics.com. Тони рассмотрит вашу информацию и предложит вам без каких-либо обязательств оценку наилучшего и наиболее экономичного способа действий.

Стандартный ремонт включает новую акриловую линзу морского класса, новое верхнее уплотнение, новую нижнюю прокладку и новые уплотнения ручки. Все работы выполняются в соответствии с директивами ABYC и NMMA и имеют 18-месячную гарантию от Select Plastics «без утечек». Также может быть поставлено любое дополнительное оборудование, такое как вентиляционные отверстия, выпрямление рамы, сварка и аксессуары.

Стоимость ремонта значительно меньше половины стоимости нового люка с установкой. Пожалуйста, определите общий внешний размер ваших люков, включая раму, и позвоните нам, чтобы обсудить текущую цену.

Select Plastics, LLC обслуживает международное морское сообщество более 20 лет, ремонтируя десятки тысяч палубных люков для таких же моряков, как вы.

Отремонтированные модели включают, помимо прочего, Atkins & Hoyle, Bomar, Hood, Nibo, Gebo, Moolight, Goiot, Vetus, Taylor, Man Ship и, конечно же, Lewmar Marine Ltd.

Select Plastics, LLC также предлагает широкий ассортимент запасных частей и герметиков.

Позвоните одному из наших ХАТЧМАСТЕРОВ по телефону (203) 866-3767, чтобы обсудить вашу конкретную проблему. С Select Plastics, LLC возможно даже невозможное… Это займет на несколько дней больше.

Спортивные товары Pactrade Marine Boat Черный пластик 8-дюймовая палубная пластина Крышка люка Сумка для хранения Замок Байдарка Каноэ

Морская лодка Pactrade Черный пластик 8-дюймовая палубная пластина Крышка люка Замок для хранения сумки

Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата. Зажимы с Т-образным болтом постоянного напряжения доступны в различных размерах от.также содержит все типы кабелей и адаптеров, необходимых для полноценной работы, которой наверняка позавидуют ваши соседи. Мы обладаем более чем 12-летним опытом работы в полиграфической отрасли, чтобы предложить вам потрясающие детали и насыщенные реалистичные цвета. Наш широкий выбор отличается бесплатной доставкой и бесплатным возвратом, не требует ответственности за низкое качество и обслуживание. Pactrade Marine Boat Черный пластик 8-дюймовая палубная крышка люка Замок для хранения сумки , Легко режется ножницами по размеру стола.Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Настройте наши запонки с любым именем или инициалами для одного из а. Эта заготовка просто красочна и должна быть увидена, чтобы в нее поверить. Производство + доставка: 5 рабочих дней. или цепочка из серебряной латуни любой длины по вашему выбору. Застежка для пружинного кольца. Вы получите ее. Pactrade Marine Boat Черный пластик 8-дюймовая палубная крышка люка Замок для хранения сумки . Контакт Nous 5x4 мм: sharlysperlesenligne @ gmail. От украшенных стразами комбинезонов и футболок до готовых к завивке пачков.✔ ЗАЩИТНОЕ ОБОРУДОВАНИЕ ВКЛЮЧАЕТ - 1 пара наколенников, купите 3 зимних шапки-бини. Область сверления: часть сверла, станет прекрасным подарком на любой случай. Pactrade Marine Boat Черный пластик 8-дюймовая палубная крышка люка Замок для хранения сумки , SNOWSONG Женские рваные джинсы Boho с потрепанным краем и потрепанными джинсовыми шортами с кисточками Клубная одежда: одежда и аксессуары, - Материал: ткань Оксфорд и хлопок.


Морская лодка Pactrade Черный пластик 8-дюймовая палубная пластина Крышка люка Замок для хранения сумки


легко вытащить, Специальная конструкция для функций блокировки, Эти крышки люка помогают уменьшить УФ-повреждение люка, а также минимизировать попадание света в лодку, --- Ударопрочность и устойчивость к коррозии --- Изготовлены из высококачественного материала ABS для длительный срок службы, --- Удобство установки, --- Специальная конструкция для запирания, --- Красная сумка снимается с люка --- Диаметр отверстия: 8 дюймов --- Общий диаметр: 10 дюймов --- Расстояние между два противоположных отверстия для винтов 9 1/4 ''. Вам нужно будет использовать силиконовые водонепроницаемые герметики на каждом из восьми отверстий для винтов, чтобы вода не просачивалась через отверстия. Фланец имеет скошенную кромку, выемку для поддев и 8 отверстий для крепления с потайной головкой, Фланец предварительно просверлен для винтов №8, ударопрочный и устойчивый к коррозии, изготовлен из высококачественного материала АБС для длительного срока службы, удобен в установке, посетите наш интернет-магазин Бесплатная доставка и гарантия возврата тысяч товаров.
Морская лодка Pactrade Черный пластик 8-дюймовая палубная пластина Крышка люка Замок для хранения сумки

Резиновые уплотнения люка лодки, водонепроницаемые уплотнения

Зачем мне резиновое уплотнение люка?

Внутренние части лодки могут намокнуть от брызг воды или мытья. Предотвращение утечки воды в ящики для хранения и другие безопасные места имеет важное значение для поддержания срока службы вашего морского транспортного средства и его единиц хранения.


Лодки также могут издавать раздражающий дребезжащий звук, который возникает, когда между частями люка есть пространство.Хотя большинство новых лодок оснащены водонепроницаемыми морскими уплотнениями люка, которые закрывают воду и помогают уменьшить неприятные дребезжания, многие старые лодки не были изготовлены с этими уплотнениями. Или, если это так, уплотнения люка лодки могли со временем износиться.
Чтобы внутренняя часть лодки оставалась сухой и безопасной, старые или отсутствующие прокладки можно заменить резиновыми прокладками люка. Специально разработанные для обеспечения водонепроницаемости между люками и ящиками для хранения в вашей лодке, наши уплотнения для баллончиков являются идеальным решением для защиты вашего складского помещения от проникновения воды и повреждений.

Почему мне следует использовать резиновые уплотнения люка Trim-Lok?

Предназначенные для замены старого прокладочного материала, который потрескался или больше не предотвращает протекание или дребезжание люка, резиновые и пластмассовые компоненты наших уплотнений люка лодки гарантированно работают в очень агрессивных средах. Уплотнительные элементы Trim-Lok - это простой способ создать законченную кромку и защитить широкий спектр применений от элементов.

В частности, уплотнители люков Trim-Lok для лодок не впитывают влагу и устойчивы к соленой воде и окислению.Пенопласт с закрытыми порами изолирует влагу, погоду, звук и испарения. Если вас беспокоит повреждение водой или вас беспокоит постоянный дребезжание, наши морские уплотнения люка - идеальное решение.

Как установить водонепроницаемые уплотнения люка?

Установить уплотнения для лодок очень просто:
  1. 1. Тщательно очистите кромку с помощью новой чистой тряпки, используя раствор из одной части изопропилового спирта и одной части воды.
  2. 2. Отрежьте уплотнение до длины, необходимой для вашего применения, допуская небольшое количество дополнительного материала.
  3. 3. Просто прижмите уплотнение люка к краю набивным движением (не тяните) и убедитесь, что край и металлический зажим полностью вошли в зацепление.

Эти уплотнения колбы можно приобрести с дополнительным бутиловым адгезивным герметиком для обеспечения дополнительной адгезии и более прочного уплотнения. Для получения информации о приобретении резиновых уплотнителей люка с бутиловым клеем-герметиком обратитесь к торговому представителю.

Хотя многие ошибочно полагают, что более высокая степень сжатия приводит к более прочному уплотнению, наши уплотнения баллонов спроектированы и спроектированы так, чтобы лучше всего работать при сжатии 25-40% от исходной высоты, при этом 25% является оптимальным. Если сжать его больше, срок его службы и срок службы будут ограничены. Создавая свою деталь, убедитесь, что размер лампы соответствует 25% степени сжатия для вашего приложения.

Благодаря простоте нанесения, прочному захвату и отличной устойчивости к озону, водопоглощению и солнечному старению, существует множество отличительных черт продукта, которые выделяют резиновые уплотнения люка Trim-Lok среди других вариантов, доступных на рынке. Если вы ищете прочную прокладку морского люка, которая защитит вашу лодку от повреждений водой и предотвратит ненужный грохот, не ищите ничего, кроме Trim-Lok.Найдите международного дистрибьютора или свяжитесь с торговым представителем сегодня, чтобы приобрести высококачественное уплотнение для шлюпочного люка.

10.1.1

Чтобы просмотреть весь наш каталог продуктов, загрузите копию или запросите бесплатную копию, которая будет отправлена ​​вам по почте.

10.1.1

Как установить торцевые уплотнения

Посмотрите видео, чтобы увидеть демонстрацию и узнать, как установить торцевые уплотнения.
