Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому — Учебник сантехника

Цементные водоотводные лотки самому - Учебник сантехника

Лотки для отвода воды используют в тех местах, каковые известны обильными выпадениями осадков круглый год, а также в местности с глинистой почвой. Потому, что потоки воды по окончании ливневых дождей и таяния снегов смывают слой, пригодный для выращивания разных культур, его приходится иногда досыпать и закупать чернозем для данной цели. Эти лотки оказывают помощь устранить такую проблему, создав систему, благодаря которой сточные воды будут удаляться по лоткам, а не растекаться по участку. В данной статье мы поведаем, как сделать цементные водоотводные лотки своими руками.

Устройство дренажной системы

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Такие системы, устраиваемые на участке, смогут выполняться с применением различных схем. Но принципиально важно неуклонно направляться ряду серьёзных правил:

  • уклон лотков при монтаже дождевой канализации должен быть примерно 10 мм на погонный метр;
  • чем меньше углов в водоотводе и поворотов – тем лучше;
  • влага не должна стекать в огород: напротив, ее необходимо отводить от него.

В тех случаях, в то время, когда сверхсложный дренаж приходится делать в линии огорода, где растут долгие деревья либо широкие кустарники, то наилучший вариант в данной ситуации – система с разветвлениями. Как она выглядит? Вода вытекает с участка в двух местах, следовательно, выход будет несколько, а два.

Кроме этого довольно часто возможно, что поверхность всего приусадебного участка достаточно неровная, исходя из этого сделать там обычный уклон очень не легко. В этом случае дренажную систему делают по-другому – все уклоны, каковые будут видеться при укладке цементных водоотводов, должны соответствовать на каждой отметке участка высоте, которая там имеется.

Для участков с более-менее ровной поверхностью используется стандартная схема дренажа, известная как линейная. Роют пара каналов, расположенных параллельно по отношению друг к другу, по окончании чего выполняется их соединение в точке, имеющей самый минимальный уклон.

Устройство формы для заливки

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Чтобы выяснить, как сделать цементные лотки отвода воды, нужно разобраться в принципе их действия. В осеннюю пору и зимний период на участок около дома либо дачи выпадает большое количество осадков. Потом они растекаются по прилегающей территории, затопляя низины, создавая сырость в подвальных помещениях и портя отделку стен. В случае если же около частного дома имеется верно сделанные цементные лотки, то вода будет уходить по ним и после этого отводиться прочь, не создавая неприятностей на участке.

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника Как сделать так, дабы вода по лотку отводилась быстро и без задержек? Имеется вывод, словно бы траншея с уклоном в 30° разрешит воде уходить быстро. Не смотря на то, что это так, траншея с таким уклоном скоро размоется и после этого обвалится. Изготовление цементных лотков – лучший вариант, потому, что они не опасаются жидкости и превосходно справятся со своей задачей. Такие лотки возможно купить в магазинах, а возможно и сделать своими руками. Как – рассмотрим ниже.

В чем преимущества ц

uchebniksantehnika.ru

изделия из пластика и другие, инструкция по установке своими руками, видео, фото

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Водоотводные лотки помогают избавиться от лишней воды на участке

А вы знаете, что отведение дождевой или талой воды помогает сохранить участок сухим и продлевает жизнь фундаменту строений? Центральный элемент дренажной системы — водоотводный лоток. С его устройством, разновидностями и особенностями монтажа я познакомился на практике и теперь хочу поделиться этой информацией с вами.

Особенности водоотводных лотков

Конструкция и назначение

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

На территориях большой площади водоотводной лоток может проходить посередине участка.

Водоотводные лотки отличаются простейшей конструкцией. Изделие представляет собой деталь в форме прямоугольного погонного бруса, в котором проделан желоб. Если лоток сделан из пластика, тогда он имеет U-образную форму.

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

На фото — бетонный брус с желобом.

Пластиковый лоток имеет U-образную форму.

Назначение водоотводного лотка можно понять из его названия: сбор и отведение воды с поверхности дорожек, площадок, отмосток и прочих водонепроницаемых покрытий. Это важный элемент дренажной системы участка.

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Назначение лотка — сбор и отведение дождевой воды.

Лоток — это устройство, которое поможет содержать участок в чистом и ухоженном виде. Кроме того, отведение воды вокруг дома продлевает срок службы фундамента.

Грамотно спроектированная и построенная ливневая канализация необходима, если вы хотите участок с красивым ландшафтом и здоровыми растениями, без луж на дорожках и грязи в саду.

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Отведение воды от фундамента продлевает срок его службы.

Разновидности лотков

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Водоотводные лотки бывают разные: они отличаются по материалам, размерам и прочности.

Дренажные системы применяются очень широко, поэтому лотки для отведения воды бывают самые разные. Чаще всего используют бетонные изделия.

Но современная промышленность выпускает желоба из самых разных материалов:

ИзображениеВиды лотков
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаБетон или железобетон. Это прочные и долговечные изделия, которые прослужат вам много лет.

Недостатки — большой вес и более сложный монтаж, обрастание желоба водорослями, илом и отложениями.

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаПластик. Лотки из полимеров и пластмасс отличаются простотой монтажа, легким весом и отсутствием какой-либо коррозии. Цена также ниже, чем у аналогов.

Недостаток — низкая прочность и плохая сцепка с бетоном.

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаМеталл. Для изготовления лотков используют чугун. Этот материал отличается высокой устойчивостью к нагрузкам, поэтому чугунные изделия чаще всего используют на стоянках тяжелой техники и взлетно-посадочных полосах.

Недостаток — высокая коррозионная активность, поэтому лучше выбирать оцинкованный чугун.

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаКомпозитные материалы. Желоба из композита по своим свойствам напоминают пластиковые изделия. Композитные лотки могут быть прочнее пластмассовых, однако серьезных отличий от полимеров у них нет.

Лотки для дренажа осадков могут отличаться по такому параметру, как максимально допустимая нагрузка. В зависимости от этого показателя изделия делятся на классы:

  • А15. Желоба этого класса выдерживают 1,5 тонны нагрузки и используются на придомовых участках, спортивных площадках, парках и пешеходных дорожках;
  • В125. Данный класс выдерживает 12,5 тонн и используется на дорогах для легковых автомобилей, парковках, в гаражных комплексах;
  • С250. Лотки этого класса способны выдержать 25 тонн нагрузки. Их используют на автостоянках, заправочных станциях, автомойках и прочих объектах автосервиса;
  • D400. Эти желоба выдерживают 40 тонн максимальной нагрузки. Сфера их применения широка: автомагистрали с высоким трафиком, терминалы для грузового транспорта, небольшие предприятия, промышленные зоны;
  • Е 600. Изделия выдерживают нагрузку в 60 тонн. Их используют на причалах, складах, крупных промышленных объектах, дорожных развязках и центрах логистики;
  • F900. Это наиболее прочный класс, способный выдержать до 90 тонн. Такие лотки устанавливают на аэродромах, военных базах, стоянках тяжелой техники, на крупных добывающих предприятиях.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

На объектах с большой нагрузкой используют лотки соответствующего класса прочности.

Для дренажа загородного участка используют лотки классов А15 и В125. Первые монтируют в пешеходной зоне, вторые — в местах, где может проезжать автомобиль.

Установка лотков для отведения воды

Инструмент

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Установка водоотводных лотков не отличается высокой сложностью, нужно желание и простой набор инструментов

Монтаж водоотводных лотков вполне реально выполнить своими руками. Для этого вам потребуется желание, техническая смекалка и набор инструмента.

Инструмент необходим самый обычный:

  • лопата,
  • болгарка,
  • уровень,
  • нитка,
  • маркер,
  • резиновый молоток,
  • мастерок,
  • таз для раствора,
  • строительный нож,
  • зубило,
  • обычный молоток.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

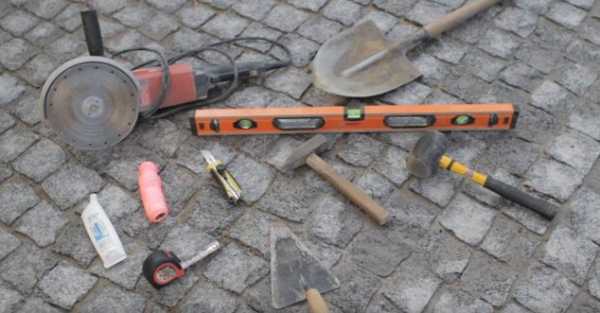

Набор инструмента для работы по монтажу лотков.

Кроме того, технология предполагает наличие чертежа или схемы, по которой будет производиться монтаж лотков. Если профессионального документа у вас нет, начертите схему монтажа «от руки», чтобы в процессе работы ничего не перепутать.

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Схема монтажа дренажной системы, составленная самостоятельно.

Поэтапный монтаж

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

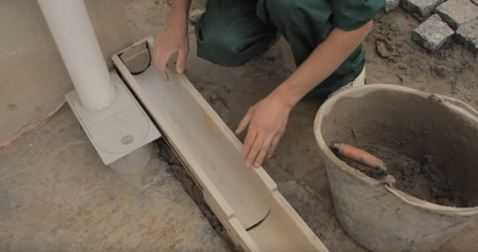

Бетонные лотки укладываются в траншею, заполненную цементным раствором.

В состав дренажной системы входят лотки и пескоулавливатель. Последний устанавливают в самой нижней точке. Из него вода попадает в канализационную трубу.

Внутри пескоулавливателя есть специальная корзина, где скапливается оседающий мусор и песок. Не забывайте ее чистить!

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Корзина должна находиться внутри пескоулавливателя.

Инструкция по монтажу бетонных лотков:

ИзображениеОписание шага
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаТраншея. Согласно чертежу или схеме выкапываем траншеи. Их ширина должна быть на 20 см больше, чем ширина лотка, а высота — на 10 см больше, чем высота лотка. То же касается пескоулавливателя.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаОтверстие для стыковки. В нашей схеме планируется стыковка лотка с пескоулавливателем под прямым углом. Выставляем элементы и отмечаем место входа карандашом.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Резка отверстия. Вырезаем по нарисованной линии в стенке пескоулавливателя отверстие для стыковки с лотком. Используем болгарку с диском по бетону.

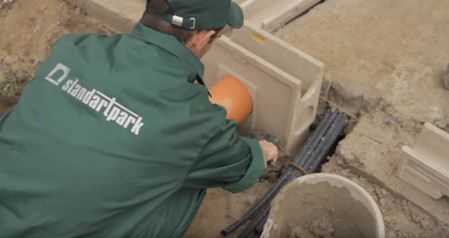

Стыковка с трубой. Сбоку на стенке пескоулавливателя есть круглая впадина. По ней с помощью молотка и зубила выбиваем отверстие для соединения с канализационной трубой.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаПроверка на месте. Примеряем пескоулавливатель к трубе на месте монтажа. Еще раз убеждаемся, что все сделано правильно.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаНаправление воды. Лотки монтируют с уклоном в сторону пескоулавливателя. Вода течет в одном направлении, оно указано сбоку на лотке, чтобы в процессе вы не поставили его неправильно.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаБетонная подушка. Замешиваем раствор цемента с песком 1:4. С помощью мастерка делаем подушку из бетона под пескоулавливатель высотой 12-13 см.
Установка пескоулавливателя. На подушку устанавливаем пескоулавливатель, слегка вдавливая его в бетон. Выставляем по уровню.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаФиксация. Выставленный под уровень пескоулавливатель фиксируем раствором по бокам с помощью мастерка.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаПодушка под лотки. На дно траншеи набрасываем 10 см слой бетона. Он будет играть роль подушки для установки лотков.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаПроверяем наклон. Перед установкой в последний раз проверяем себя — кладем уровень на дорогу и убеждаемся, что наклон идет в сторону лотков.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаШнурки. Натягиваем строительную нить вдоль линии лотков, дальней от дороги. Также отмечаем начало и конец линии.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаПервый лоток. На бетонную подушку ставим лоток и слегка вдавливаем. Добиваемся совпадения верхних кромок лотка и пескоулавителя.
 Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаПроверка уровнем. Проверяем установку первого лотка с помощью уровня. Это следует делать очень тщательно.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаВторой лоток. К первому лотку подставляем второй и тоже слегка вдавливаем.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаКонтроль. Каждый последующий элемент обязательно контролируем уровнем. Должен сохраняться уклон в сторону пескоулавливателя и ровное вертикальное положение.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаПодготовка заглушки. Когда линия лотков подходит к концу, пора укладывать последний элемент. Один его выход надо заглушить. Для этого заглушку промазываем герметиком.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаМонтаж заглушки. Закрываем один из концов последнего элемента. Для этого заглушку с герметиком лепим на край бруска и прижимаем.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаПоследний лоток. Устанавливаем последний элемент. Также проверяем качество установки с помощью уровня.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаГерметизация швов. Каждый стык между лотками промазываем герметиком. Для этого можно использовать самодельный шпатель шириной 3-5 см из жести или дерева.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаКрепление для решетки. В специальные пазы внутри лотка вставляем пластиковое крепление для решетки.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаФиксация решетки. С помощью винта и отвертки фиксируем решетку на лотке.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаПодсыпка под брусчатку. Со стороны дороги между стенкой лотка и брусчаткой насыпаем слой сухой песчано-цементной смеси.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаУкладка брусчатки. На подсыпку укладываем ряд брусчатки. Пристукиваем камни резиновым молотком.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаВысота над решеткой. Брусчатка должна быть на 3-5 мм выше уровня решетки. Благодаря этому вода будет беспрепятственно стекать в лоток, а само изделие не будет продавливаться колесами автомобиля.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаТермошов. Между брусчаткой и линией слива необходимо оставить термошов. Для этого можно прокладывать двойной рубероид. Рубероид потом достаем, а шов заполняем герметиком.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаЗаглаживаем раствор. Участки траншеи, наполненные раствором, заглаживаем в уровень с почвой с помощью мастерка или шпателя.
Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехникаРезультат. В результате получаем вот такой элемент. Две сливные линии сходятся в пескоулавливатель, подключенный к канализационной трубе.

Вывод

Мы рассмотрели водоотводные лотки, их особенности, разновидности и правила монтажа. Теперь самостоятельная установка желоба не должна вызвать у вас затруднений. Для закрепления знаний смотрите видео в этой статье. А вопросы задавайте в комментариях.

kanalizaciya-expert.ru

Обустраиваем водоотвод с участка своими руками (фото)

Солнце, воздух и вода – наши лучшие друзья. Безусловно, это так. Но иногда большое количество воды является причиной возникновения совершенно ненужных проблем. А постоянное её прибавление в виде снега и дождей превратит проблему в трудно разрешаемую. Если это частный дом или дачный участок, то территория будет заболачиваться, под ногами будет хлюпать грязь, а грядки и огороды радовать перестанут. Более того, они измучают хозяев до одурения. А если дом находится на низком месте, то вода появится в подвале, затопит фундамент, всё это сооружение сгниёт…

Но можно легко остановить этот кошмар. Причём своими руками, что очень важно. Существуют прекрасно разработанные системы водоотведения от участка или дома, выпускается необходимое оборудование и материал для её монтажа. Кстати, есть и дедовский способ спасения от лишней влаги – рытье канав. Это трудоёмкая работа, но существует более современный и удобный вид защиты участка – это канализационное водоотведение.

Дренаж места, где располагается дом, дачный домик или другая постройка, может быть 2-х видов:

  • Поверхностный водоотводный канал.
  • Глубинный отвод влаги через трубы.

Глубинный дренаж монтируется в тех местах, где грунтовые воды находятся близко, а так же в том случае, если частный дом строится на низменных, заболоченных участках. Для этого используют перфорированные трубы, которые выводят воду в ближайший водоём, пруд или в ливневую канализацию. Поверхностный водоотвод в том или ином виде используется практически  на каждом участке. Однако единая сеть – системы водоотведения – обеспечит и благоустройство, и безопасность, и высокое качество жизни.

Поверхностный дренаж

Лучшим вариантом будет наметить отведение лишней влаги от дома или участка ещё в процессе планирования постройки здания. Но бывает, что в этом нет необходимости во время строительства или просто не учитывается, к чему может привести отсутствие  системы водоотведения. С течением времени ландшафт меняется, проседает в каком-то месте грунт, соседи с одной стороны подняли свои грядки, построили мостки или с другой стороны и вовсе бросили садоводство; да, вариантов может быть много: мало ли какая может сложиться ситуация. Итак, возникла необходимость отвести воду. Лучше всего установить систему водоотведения, а не латать местами, известно, скупой платит дважды. Сэкономить можно существенно, если смастерить своими руками.

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Следует знать, что поверхностный водоотвод бывает несколько видов:

  • Линейный.
  • Точечный.
  • Дренажное поле (сеть ям).
  • Комбинированный.

Линейная канализация работает в единой системе, образует водоотводной канал, собирает воду по всей площади по линиям встроенных желобов, отсюда и название. Она похожа на канавы, которые рыли садоводы в прошлом веке по периметру всей территории, добавляли траншеи в других местах или рыли дренажную яму, где появлялась заболоченность. Да и сейчас на некоторых участках можно видеть рвы, они выполняют те же функции, что и дренажная система. Неудобство заключается в том, что они зарастают травой, засыпаются песком, мусором. К тому же, такие ямы травмоопасны. Зато без проблем (нужна только лопата) всё можно сделать своими руками.

Сборка конструкции

Современный канализационный дренаж или системы водоотведения устанавливаются на основе земляных работ. Затем подбираются лотки, пескоуловитель с учетом размеров. Длина лотка 1 метр, ширина от 70 до 150 миллиметров, а вот глубина может быть самой разной. Чем больше воды нужно увести с участка, тем шире и глубже надо подбирать желоба (пластиковые, металлические, полимербетонные). Водоотводный канал своими руками устанавливается в следующем порядке:

  1. Выкопать траншею, сработать это своими руками вполне возможно. Ров должен быть на 10 сантиметров глубже высоты лотка, а ширина канавы – это ширина лотка, плюс по 10 сантиметров с обеих сторон. Это пространство заполняется щебёнкой.
  2. На дно засыпать песок, щебень, залить цементный раствор и установить на получившуюся «подушку» лотки.
    Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника
  3. Соединить стыки раствором цемента, чтобы жидкость шла в заданном направлении.
  4. Прикрутить металлические декоративные решётки, закрывающие лотки от попадания мусора и для обеспечения безопасности проживающих и работающих в этом дворе. Они должны быть ниже уровня поверхности на три-четыре сантиметра.
  5. Десятисантиметровое пространство с обеих сторон заполнить стягивающим раствором. Цемент, бетон, глина – выбирать в зависимости от потенциальной нагрузки.
  6. В конце линии устанавливается пескоуловитель. В него будет оседать песок, который периодически нужно будет убирать, открутив декоративную решётку. Пескоуловитель устанавливают лишь в том случае, если предусматривается соединение системы водоотведения с ливневой канализацией.
    Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника
  7. Собранный поверхностный водоотвод соединить с ливневкой. Если нет возможности присоединить общему потоку, то нужно выкопать дренажный колодец, который время от времени нужно прочищать.

Всю линию канала необходимо строить так, чтобы она шла под наклоном. Из расчета 5 мм на 1 метр длины магистрали. Так вода не будет застаиваться, не будет неприятного запаха от застоя, желоба всегда будут чистыми. А это залог долговечного функционирования всей системы.

Чтобы водоотводный канал функционировал полноценным образом, периодически прочищать нужно не только пескоуловитель, но и весь путь воды. Системы не только продлят жизнь жилищной постройки, но и дадут возможность радоваться хорошему урожаю, иметь под ногами твёрдую почву.

Материал для канализации воды

Как правильно выбрать лотки, желоба для ливневой канализации? Всё зависит от места, где устанавливается водоотводный канал. Если на этом месте нет большой нагрузки в виде автомобилей, мотоблоков и другой тяжеловесной техники, то вполне подойдут желоба из пластика. Они производятся с добавлением специальных стабилизаторов для устойчивости от агрессивной среды, к тому же морозоустойчивы. Для мест с большой нагрузкой подойдут бетонные лотки с армированием, с оцинкованными пластинами. Полимербетонные каналы из натурального камня, который склеен синтетической смолой, выдерживают силовое воздействие до 55 тонн.

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Бетонные лотки для водоотвода

Водоприёмная решётка закрывает весь поверхностный водоотвод, она так же должна соответствовать принимаемой нагрузке. Для зоны движения пешеходов и велосипедистов подойдет класс нагрузки А (выдерживает 1,5 тонны), для подъездных путей и парковок легкого автомобильного транспорта – В (12,5т), класс С выдерживает 25 тонн.

Долговечность службы решёток зависит от их материала. Так чугунная декоративная крышка жёлоба служит 25 лет, а вот оцинкованная — всего лишь 10 лет. Но выбор всегда за тем,  кто зачастую своими руками устанавливает всю систему жизнедеятельности хозяйства.

О точечной канализации

Точечная канализация применяется при сборе и отведении влаги с крыш. Установить её можно своими руками. Крышные водоотводы спасут фундамент от быстрого разрушения. Разрушение в этом месте происходит незаметно; если нет канализации, то вода затекает к фундаменту, к основанию фундамента, под отмостку, мочит цоколь, ранние морозы образуют лед, который и ломает не только промерзшую почву, но и более крепкие материалы. Сначала появляются трещины, потом начнет обсыпаться стена. А затем уже не остановить процесс разрушения, он действует как принцип домино.

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Водоотвод с крыши

Система водоотвода с крышных конструкций только на первый взгляд кажется ненужной, на самом деле это необходимый элемент качественного функционирования здания.

Итак, точечный тип канализации, его особенность в том, что сбор воды осуществляется в определенных точках. В первую очередь это места под водосточными трубами. В этих точках устанавливается дождеприемник, который соединён трубами с ливневкой.

Как самому сделать водоотводный лоток – Цементные водоотводные лотки самому - Учебник сантехника

Соединение точечного водоотвода с ливневой канализацией

Дождеприемник состоит из пластиковой ёмкости, перегородки-сифона и корзины с ручкой. Именно в корзину первоначально поступает вода с крыши, а вместе с ней и кое-какой мусор. В ней мусор остаётся, а жидкость стекает далее. Корзину следует время от времени очищать. Открутить шурупы, снять решетку, вытащить корзину, выбросить мусор. Сделать это своими руками проще простого.

Правильно установленные системы водоотведения, в том числе водоотводы со всех крыш на много продлят жизнь дому.

dizainsad.ru

Водоотводные лотки — фото и видео

На протяжении всего своего существования, человечество постоянно сталкивается с проблемой переизбытка атмосферных осадков. Водоотводные системы и дренажи менялись вместе с развитием и совершенствованием технологий их строительства. Сегодня все уже привыкли к водоотводным системам, защищающим наши дома, дороги и все остальные сооружения, возведённые человеком.

Сфера применения

Водоотводные лотки признаны самой эффективной и надёжной системой водоотведения по всему миру. Какой бы класс нагрузки ни был, будь то пешеходная зона или аэропорт. Их можно поделить на два типа по применению:

  1. Инженерно-коммуникационные.
  2. Дорожно-коммуникационные.

Области применения водоотводных лотков безграничны:

  • пешеходные зоны, скверы, парки;
  • благоустройство дворов;
  • пешеходные тротуары, велодорожки;
  • индивидуальная застройка;
  • частные гаражи;
  • искусственный ландшафт;
  • террасы, эксплуатируемые кровли;
  • зимние сады, оранжереи и газоны;
  • подземные и многоэтажные парковки;
  • парковки легковых автомобилей;
  • обочины дорог, ж/д перроны;
  • предприятия автосервиса;
  • общественные гаражи и стоянки;
  • заправки;
  • автодороги, шоссе;
  • промышленные зоны;
  • транспортные терминалы и склады;
  • причалы, пристани;
  • лётные поля аэродромов.
back to menu ↑

Конструкция

В большинстве случаев, лотки изготавливают в виде П-образных каналов или закруглёнными. Не скрытую часть закрывают решёткой. Замки и задвижки применяют на решётках, где требуется повышенная безопасность. Вот типы водоотводных лотков, имеющие наибольшую популярность применения:

Лоток сточный, изготавливается прямым жёлобом, который принимает воду по всей длине.

Коробчатый лоток – П-образный жёлоб с решёткой над ним. Она защищает пропускной канал лотка от крупного мусора, смываемого в жёлоб сточными водами.

Щелевой лоток имеет сквозное отверстие по всей длине, а в верхней части щель, которая открывает доступ к стоку. Щели располагаются продольно и могут быть сплошными или прерывистыми. Этот лоток способен заменить коробчатый аналог с решёткой.

Лоток бордюрный – щелевой жёлоб, который имеет выступ вверху, закрывающий щель в корпусе лотка.

back to menu ↑

Виды лотков

Каждому из видов лотков присущи свойственные им достоинства и недостатки, все они имеют свои характерные особенности при производстве и монтаже.

Пластиковые

Они имеют низкую стоимость, что обусловливает их наибольшее распространение в применении. Отличительными чертами пластиковых лотков являются простота установки, малый вес. Они устойчивы к губительному воздействию окружающей среды. Все же следует отметить их низкую прочность в сравнении с изделиями из бетона. Зачастую к разрушению пластикового лотка приводят проливные дожди или механические нагрузки.

Металлические

Основным металлом для изготовления является чугун. Для лотков из чугуна предъявляются высокие антикоррозийные требования. Иногда при производстве, готовое изделие подвергают горячему цинкованию. Для монтажа чугунных водоотводных лотков зачастую необходимо применять спецтехнику из-за их массы.

Чтобы оправдать затраты, чугунные лотки монтируются там, где необходима их устойчивость к высоким механическим нагрузкам. В основном это железнодорожные переезды, аэропорты, места скопления большегрузного транспорта.

Бетонные

Бетонные, а также железобетонные водоотводные лотки имеют наибольшую прочность и отличаются меньшей стоимостью, в сравнении с металлическими. Конечно, они привлекательны длительным сроком службы, но также имеют огромный вес, что вызывает необходимость использовать технику для перевозки и установки. Способность выдерживать немалые механические нагрузки также является преимуществом железобетонных лотков.

Полимербетонные:

При изготовлении полимербетона основные компоненты песок и прочный пластик. Лотки этого вида объединяют в себе качества пластика и бетона. При этом они не уступают в жёсткости железобетону, обладают высокой износоустойчивостью. Конечно, ввиду применения дорогостоящего сырья для изготовления, полимербетонные лотки имеют стоимость порядком выше.

Пластиковый лоток.

Как выбрать

Максимально допустимая нагрузка и пропускная способность – основные параметры при выборе типа лотков. По допустимой нагрузке эти элементы делятся на несколько групп:

Пропускная способность лотка рассчитывается в соответствии с требованиями к ливневой канализации. Выбирая, следует учесть ширину и высоту изделия. Ширина и высота должна учитываться исходя из объёма воды, который необходимо отводить. Пропускная способность равна среднемесячной норме осадков, умноженная на 1,25.

back to menu ↑

Монтаж водоотводной системы

Монтаж системы водоотвода прост и понятен. Для него необязательно руководствоваться какими-то особыми правилами и нормами. Снимаются необходимые расчёты, и согласно им разрабатывается план-схема монтажа. Выбор лотков обусловлен следующими параметрами:

  • пропускная способность;
  • особенность грунта;
  • планируемая нагрузка;
  • глубина залегания.

Важно правильное соотношение материал – конструкция лотка. (Чугунный лоток с высокой механической нагрузкой не стоит использовать возле загородного дома, так же как и лёгкий пластиковый не используется на автостоянке).

Всегда следует помнить, что водоотводные лотки устанавливаются под определённым уклоном. Минимальный уклон должен быть не меньше 10 мм/м.п.

Вырытая траншея обязательно трамбуется, и засыпается цементно-песчаная или бетонная подушка. Толщина и тип подушки должны соответствовать требуемым нагрузкам и типу грунта.

Рекомендуется использовать бетонный раствор не только для подушки, но и укреплять им стены канала, если используются пластиковые лотки. Это приводит к снижению деформации пластмассы при давлении грунта из-за разности температур.

Стыки следует обработать герметиком, который обеспечит дополнительную защиту, и не позволит водному потоку просачиваться под лоток, подмывая его.

Для обеспечения безопасности поверху конструкции устанавливается решётка. Кроме того, она не позволяет попасть в канализацию лишнему мусору.

Ещё материалы:

septikvdome.ru
