Оголовок на столб забора
Оголовки на столбы забора своими руками
Сейчас в строительстве частного сектора широко применяются колпаки на кирпичные столбы для забора. Такой колпак, зонт или оголовок смотрится красиво вписываясь в дизайн дома и хорош тем, что защитит столб от различного вида погодных условий. Чтобы такой столб был вечным и не разрушался. В данной статье рассмотрим как можно самому своими руками сделать без посторонней помощи и лишних затрат.
Делаем выкройку или шаблон сами
На скриншотах ниже показан шаблон который сделан по заданному размеру.
Следующим рисунком расчертим размер. Зададим произвольные размеры например зонт 300 х 300 и высотой в 160 мм. Высотой считается низ колпака и центр верхушки.
Нарисуем прямоугольный треугольник высотой 160 мм с нижнем основанием 200 мм. Почему так, потому — что размер квадратного столба на который оденут колпак или зонт 300 х 300 мм. На кирпичный столб одевается юбка, низ колпака к которому прикрепляется колпак. Значит добавляем с каждой стороны по 50 мм и получаем 400 мм.
Теперь нам надо найти правильность уклона . На рисунке А показано какая выходит длина. Длина получилась 256 мм.
Далее 256 мм переносим в высоту нового треугольника как показано на рисунке Б. От верхнего центра расчертим такой треугольник и вырезаем его.
Рисунок В показывает нам обвести получившийся треугольник четыре раза вокруг него. Добавить по 10 мм на загибы во внутрь зонта, колпака или оголовка. Делается это для жесткости, чтобы изделие не прогибалось, а также убирает не ровные следы резки металла ножницами и ваши руки от порезов.
Самое главное помечено оранжевым цветом. К шаблону перед вырезкой надо начертить место для загиба как нарисовано на рисунке. Ширину возьмите от 30 — 40 мм. Загиб нужен при соединении между собой изделия в единое целое. Ниже на скриншотах увидите правильное соединение детали.
Конечно, специального станка листогиба у вас не будет, проявите смекалку как загнуть изделие правильно. Можно уголок подложить под ногу, своим весом придавить деталь. По разметкам произведете загибы, также возможно загнуть на уголке.
Приготовим юбку у зонта (низ детали)
Дальше будет делать юбку. Она будет крепиться снизу. Фиксируется вокруг столба удерживая зонт, оголовок или колпак.
На рис. А показано общая длина 1250 мм и высота (ширина) 120 мм. Красным цветом с боков по 10 мм показано как расчертить замки. Еще в припуск 300 мм на каждую сторону добавили по 5 мм. Чтобы юбка немного была по свободней. Пускай будет лучше с небольшим зазором чем в натяг, потом увидите разницу при монтаже.
На рис. Б проводим вдоль две линии: одна в 30 мм, другая 10 мм. Когда все расчертите на шаблоне как указано на рисунке Б можно приступать к дальнейшим действиям. Где указано 10 мм такой отрезок загибаем внутрь и проколачиваем киянкой (молотком). Далее загибаем примерно 70º под уклоном во внутрь детали. Замки делаем следующим образом возьмите плоскогубцы или загибайте на уголке постукиванием киянки. У вас должно получится так, где указано на рисунке ниже, в виде фальцевого шва.
Сборка зонта, колпака или оголовка
После как приготовили юбку, собираем зонт на заклепки, а юбку прикрепляем точно таким же способом, через заклепки.
В заключении первый раз лучше сделать заготовки из бумаги по маленьким размерам, это чтобы не портить металл, если выходит все хорошо, тогда делайте своими размерами из металла толщиной 0.5 мм
Оголовкам (навершиям) для опорных столбов заборов и ограждений отводится не только функциональное (защитное), но и декоративное значение.

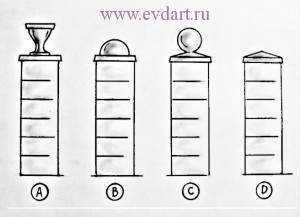

Рассмотрим несколько форм бетонных оголовков и способы изготовления их своими руками.
Работу со всеми оголовками начнем с изготовления моделей.
A – Навершие в форме вазона.
Это навершие, как правило устанавливается на главных столбах, обрамляющих вход на огороженную территорию, но это дело вкуса и можно наставить вазоны на всех столбах.

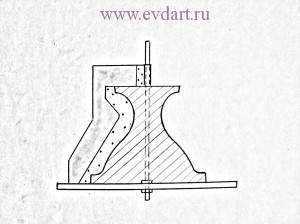

Для изготовления гипсовой модели вазона применяется станки для вертикального или горизонтального вытягивания. Мы смастерим упрощённое приспособление для вертикального вытягивания.
Я не буду указывать точные размеры приспособления, а просто выдам примерный алгоритм действий.
Приготовим ровный металлический штырь с резьбой на конце и подберем кусочек трубки, что бы трубка вращалась на штыре без большого люфта. К трубке приварим пластину с отверстиями для крепления шаблона (можно применить дверной шарнир).
Берем дощатый или фанерный щит, можно покрыть его металлическим листом и сверлим отверстие под штырь. Закрепляем штырь двумя гайками с двух сторон щита. Если применить лист металла достаточной толщины, то штырь можно приварить.
Из дерева (можно применить ДСП от старой мебели) и жести изготавливаем шаблон по нужному эскизу. Прикрепляем шаблон к трубке с пластиной, смазываем шаблон, щит и штырь стеариновой смазкой- станок готов к работе.
Разводим гипсовый раствор и время от времени вращая шаблон набираем весь объем модели. Особенно тщательно проворачивайте шаблон при завершении – гипс начинает расширятся и шаблон может застрять. В конце применяйте жидкий раствор гипса.
Готовую модель сушим и покрываем олифой или лаком.
Строго вертикально размечаем модель на две части, выставляем пластины и снимаем форму из двух кусков. Так же сушим и покрываем олифой или лаком. При заливке формы бетоном не забывайте про арматуру. Для монтажа оставляйте выпущенную арматуру по центру дна. Можно устанавливать готовый вазон на предварительно уложенную плоскую плиту с отверстием.
У нас получилась чисто декоративная воза. А для возможности посадить в нее цветы – перед заливкой устанавливаем вкладыш. Об этом я напишу в отдельной статье.
B – Оголовок в форме полушария.

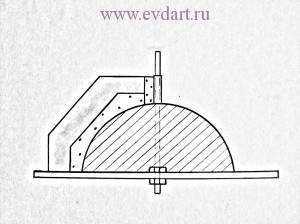

Модель изготавливается этим же способом, а вот форма гораздо проще – устанавливаем борта (выше модели), смазываем и заливаем гипсом. Для удаления модели из формы предусмотрите петли. Их нужно установить на щит, а концы залепить глиной до откручивания модели. Останется освободить концы петель от глины и разогнуть их.
При заливке бетоном, монтажную арматуру можно не устанавливать, а монтировать на жидкий цементный раствор.
C – Оголовок в форме шара.
Модель и форма изготавливаются предыдущим способом. При заливке бетоном нужно предусмотреть отверстия для монтажа. Для этого по центру формы сверлим отверстие и вставляем (слегка конусный и смазанный) стержень, деревянный или металлический.
Собираем шар из двух половинок, как детскую пирамидку, на жидкий раствор и шпаклюем. Хорошо будет смотреться шар установленный на трапецевидный оголовок.
D — Трапецевидный оголовок.
Классическое и самое распространенное навершие для столбов.
Изготавливаем модель: В центр прямоугольного щита, размером с основание оголовка, забиваем гвоздь на высоту будущего оголовка. Замеряем расстояние от шляпки гвоздя до угла щита и вырезаем треугольник (шаблон) из картона. По шаблону, из фанеры или плоского шифера, вырезаем четыре треугольника и собираем модель не забывая про толщину нижних граней (для этого, лучше шаблон собирать на плите со слегка наклонными гранями). Собирать можно на гипс, подкладывая снизу куски глины.
Далее действуем, как и в предыдущих случаях.
Пишите, если что не понятно, создадим отдельные статьи по вашим вопросам.

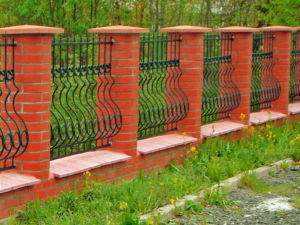

Кирпичные столбы ограждения с соответствующими им оголовками
Сколько интересных, обычных и необычных конструкций заборов мы видели? Вряд ли кто-то задавался этим вопросом. А когда тема ограждения участка касается непосредственно нас, тогда мы только задумываемся над всеми тонкостями строительства, над выбором материала, оформлением и о длительной защите конструкции.
Казалось бы, простой забор, что там его возводить? Но только с первого взгляда у ограждений нет ничего особенного. Тем, кто уже столкнулся со строительством даже небольших конструкций известно, что нюансов возведения предостаточно, начиная от изготовления чертежей, заканчивая декорированием и приданием конструкции завершенности.
Виды и назначение колпаков
Некоторые виды металлических крышек для опорных элементов ограждений
К одним из элементов декора относятся колпаки на столбы забора. Кроме декоративной функции, эти элементы играют защитную от влаги роль, что немаловажно для продления долговечности опорам ограждения.
Дожди и снега негативно действуют на любые уличные постройки, а заборы больше других строений принимают на себя влияние окружающей среды. Поэтому строительная индустрия неустанно развивается в направлении защиты подобных конструкций от негативных воздействий.
Специализированные магазины предлагают всевозможные колпаки на столбы для забора из различного материала, с помощью которых можно сделать забор оригинальным. Декоративные оголовки превратят ограждения в украшения и защитят их от разрушительного действия вла
vorota-sos.ru
Столбы и трубы
Опоры для столбов забораРазличные забивные опоры для столбов забора. Полное и частичное бетонирование. Установка и монтаж винтовых свай.Различные забивные опоры для столбов забора. Полное и частичное бетонирование. Установка и монтаж винтовых свай.
Различные навершия на заборРассмотрим несколько типов наверший для заборных столбов. Учимся монтировать кованные металлические навершия на столбы ограждения.
Трубы НКТ для забораРассмотрим трубы НКТ используемые при установке и монтаже заборных конструкций.
Декоративные столбы для забораОбзор различных типов декоративных заборных столбов изготовленных из кирпича или бетона. Стоимость столбов из разных материалов.
Столбы из камня для забораОбзор различных способов отделки, облицовки и кладки заборных столбов искусственным декоративным камнем.
Бурение ям для столбов забораОбзор процедуры бурения различных отверстий, скважин и ям для монтажа заборных столбов. Чертежи и размеры лунок под опоры.
Бетонирование столбов для забораКак грамотно и профессионально забетонировать заборные опоры. Обзор всех вариантов самостоятельной установки и бетонирования столбов.
svoizabor.ru
преимущества, общая информация.| Пятый Фасад. !
При производстве бетонных оголовок используется способ вибро-прессования и данные изделия делают из очень прочных марок бетона. Добавление разнообразных красителей даёт возможность получить любую цветовую палитру данных изделий.Оголовки на столбы, которые выполнены из бетона производятся геометрически простой или сложной формы, с различными украшениями в виде дополнительных элементов. имеют высокую крепость, стойкость к влажности, хорошо выдерживают холод и общий срок службы их достаточно высок. В производстве колпаков, которые выполнены из металла используются многие виды металлов и спецтехнологии при изготовлении.
Качественные оголовки на столбы, изготавливают самым современным способом ковки, электрической сварки и применяют новые технологии штамповки металла. Материалом, преимущественно является железо, производственная жесть, а также латунь и медь. Железо, опыляется специальным защитным средством (полиэстром или пластизолом), который значительно увеличивает стабильность изделия к коррозии, а также возрастает срок службы и эксплуатации. подходят к любым пролётам, которые выполнены из профнастила и на сегодняшний день востребованы, так как их денежная стоимость абсолютно соответствует качеству и долговечности данного изделия. Сварные оголовки очень просты в установке и достаточно удобны в использовании.
Оголовки на столбы заборов подразделяются на определенные виды в некоторой зависимости от того, какой материал применялся при их изготовлении:
- — бетонные оголовки;
- — металлическиеоголовки на столбы;
- —оголовки на столбы оцинкованные с нанесённым специальным слоем;
- — стеклопластик;
- — Оголовки из пластика типа ABS.
Стеклопластик обладает уникальными свойства, такими как: лёгкость, крепость, долговечность и хорошая переносимость к суровым атмосферным воздействиям и имеет достаточно невысокую денежную стоимость.Оголовки, которые выполнены из стеклопластика, имеют различные виды своей конструкции и геометрические форм.Оголовки из стеклопластика становятся все больше актуальными на нашем строительном рынке. Вследствие этого, стеклопластик — отменный диэлектрик, стало допустимым устанавливать в эти оголовки дополнительные осветительные лампы. Оголовки данного типа могут быть разных цветов и расцветок.Оголовки, которые выполнены из ABS (то есть пластика) — это инновационный вид данного изделия. Это необычный материал, который предоставляет отличную возможность для воплощения в реальность самых интересных мыслей. Владея характеристиками стеклопластика, но при этом превосходя его по своему внешнему виду, оголовки из ABS слаженно впишутся в дизайн сооружения и его забора. Оголовки на столбах будут заключительным элементом индивидуального дизайна и восхитительно охраняют забор от действия разных осадков, при этом значительно продлевает срок эксплуатации.
Стоимость оголовков на столбы
Многоярусные оголовки по стоимости достаточно дороги.Оголовки, которые имеют дополнительную площадку для установки осветительных приборов, так же увеличивают денежную стоимость готового изделия. Особенно часто в нашей стране приобретают и затем устанавливают оголовки (зонтики), которые имеют пирамидальную геометрическую форму. У таких изделий очень невысокая стоимость, достаточно высокая надёжность и долговечность и презентабельный внешний вид.
spb-k.ru
Винтовые сваи и столбы для забора: цена и особенности установки
Ограждение участка не менее важное дело, чем остальные строительные мероприятия. Используя винтовые столбы для забора, можно забыть о земляных работах и подвижках грунта при морозном пучении. В этом случае даже высокий уровень грунтовых вод не сможет помешать строительству капитального забора.
Пример каркаса забора установленного на винтовые сваи
Винтовые опоры можно устанавливать самостоятельно, сократив тем самым расходы денежных средств на оплату труда наемных работников. Приобретение интересного опыта в этом случае можно рассматривать как бонус. Что же представляют собой винтовые сваи?Вернуться к оглавлениюВинтовые сваи: двухвековой опыт применения
Использование винтовых свай имеет двухвековую историю.
Существующие виды и формы винтовых свай
Успешная эксплуатация этих конструкций в самых сложных условиях вызвала к ним большой интерес в сфере строительных наук. Это отразилось в проведении исследований, испытаний, разработке различных модификаций винтовых свай с учетом специфики их применения во всевозможных ситуациях.Винтовые сваи под забор представляют собой облегченную разновидность этого рода конструкций. В зависимости от условий эксплуатации и состава грунтов применяются сваи с различными лопастями, типами наконечника, диаметром поперечного сечения.
Вернуться к оглавлениюПреимущества заборов на винтовых опорах
Решение установить забор, имеющий в основании винтовые опоры, позволит избежать многих сложностей и станет выгодным предприятием. Перечислим основные преимущества установки забора на винтовых опорах.
- Отсутствие земляных работ (остается лишь наметить садовым буром места установки свай, сняв около 20–30 см почвы).

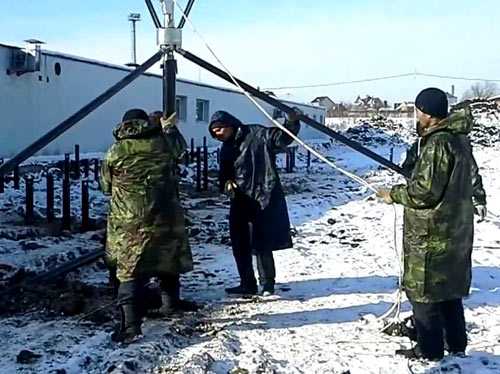

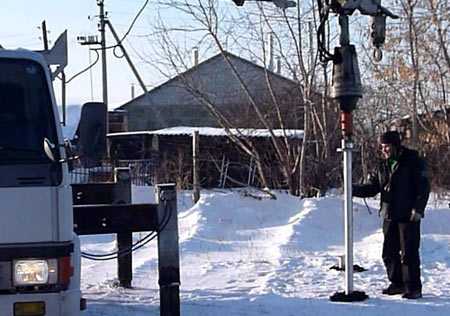

Процесс установки винтовых столбов специальной техникой
- Нет нужды в подготовительных работах, спиливании стоящих поблизости деревьев.
- Возможность применения на участках со сложным рельефом, имеющих склоны.
- Большой запас прочности (среднестатистическая свая для забора способна выдержать нагрузку от 1,5 до четырех тонн).
- Подходит для любых видов грунтов, кроме скалистых, а также для участков с высоким уровнем грунтовых вод.
- Легкость установки, возможность монтажа вручную своими силами (считается предпочтительным при диаметре свай до 108 см, т. к. механизированный способ дает большую погрешность).
- Краткие сроки установки, возможность сразу же приступить к дальнейшему возведению ограждения.
- Сваи хорошо поддаются ремонту, демонтажу, что делает возможным их повторное использование при изменении границ участка.
- Устанавливать винтовые опоры можно в любое время года, даже в основательно промерзший грунт.
- Сохраняют структуру почвы, не разрыхляя ее при ввинчивании, что особенно актуально на сложных грунтах.
- Отличаются длительным сроком службы и невысокой стоимостью материалов.
Какие виды свай используются для строительства заборов
Современная строительная индустрия предоставляет богатый выбор винтовых свай. Из-за большого ассортимента продукции осуществить выбор бывает особенно сложно.
Вернуться к оглавлениюИсследования грунтов
Если сделан выбор в пользу забора, в качестве основания которого будут использованы винтовые опоры, то необходимо ознакомиться с ошибками, способными свести к нулю преимущества использования винтовых свай.
Некоторые невежественные застройщики решают установить винтовые сваи на глубину, которая им кажется оптимальной. Затем, когда с течением времени такой забор начинает деформироваться от морозного пучения и просадок, такой горе-строитель начинает ругать винтовые сваи.
Установленные винтовые сваи для забора
Так как же не свести на нет эффект от этого мероприятия? Рекомендуется воспользоваться данными инженерно-геологических исследований, такими как уровень грунтовых вод, строение и характеристики грунтов на участке. Также чрезвычайно важна информация о глубине промерзания грунта.Основываясь на полученных данных можно определиться с глубиной заложения сваи, длина подземной части которой должна быть больше, чем глубина промерзания. При несоблюдении этого условия винтовая свая будет подвержена действию морозного пучения. Помимо этого, смысл в установке винтовых свай как опор под ограждающие конструкции будет утерян в случае, если свая не будет упираться в несущий слой грунта.
Схема для установки винтовых столбов
Определить глубину залегания плотных слоев можно только опытным путем, проведя инженерно-геологические исследования на участке. Возможно, что застройщику не придется проводить специальные изыскания при строительстве забора, если при возведении дома они уже проводились. Почему так важно соблюсти условие, при котором свая опирается на плотный слой грунта? Потому что только в этом случае можно гарантировано утверждать, что ни сезонные изменения почвы, ни какие-либо другие неблагоприятные факторы будут не в состоянии нарушить вертикальность, устойчивость и долгий срок службы такой опоры.
Как выбрать подходящий вариант свай
В зависимости от типов грунтов целесообразно применять соответствующий тип свай. Слабые грунты (торфяники и песчаный грунт) лучше воспримут сваи с закрытым наконечником и широкими лопастями. Применение свай с открытым наконечником допустимо на обычных грунтах. Уплотненный грунт с высоким содержанием глины лучше взаимодействует со сваями, имеющими неширокие лопасти. На очень твердом и тяжелом грунте применяют многовитковые винтовые сваи, напоминающие своим видом шуруп.
Стоимость таких конструкций значительно выше, а несущая способность не столь высока, поэтому их используют в исключительных случаях.
При строительстве забора достаточно разобраться в основных типах винтовых столбов, пригодных для несения нагрузки элементов ограждения. В эту категорию попадают сваи небольшого диаметра от 54 до 108 мм.
Так выглядит квадратная винтовая свая
Вернуться к оглавлениюЛитые или сварные
Промышленность выпускает сваи с литыми и сварными наконечниками. Обычно, литыми элементами обладают сваи с диаметром в 108 мм. Процесс производства таких лопастей достаточно дорог, а потому их применение оправдывает себя в экстремальных условиях использования: обводненных почвах, высоких нагрузках. Поскольку винтовые сваи со сварными лопастями показали отличные прочностные характеристики, их использование при устройстве ограждения наиболее рационально с экономической точки зрения.
В зависимости от тяжести элементов ограждения выбирается толщина винтовой опоры. Приведем данные о зависимости толщины столбов от воспринимаемой нагрузки:
| Тип ограждения | Диаметр сваи |
| Деревянный штакетник, сетка рабица, пластиковая сетка | 54 мм |
| Профлист, кованые заборы | 76–89 мм |
| Тяжелые каменные заборы | 108 мм |
Пример литой сваи
Вернуться к оглавлениюМонтаж винтовых свай
Сваи для забора могут быть установлены вручную или с применением специальных механизмов. Считается, что привлечение специализированной техники оправдано в случае большого диаметра свай, которые применяются при строительстве фундаментов для жилых домов. В случае устройства винтовых опор под тяжелые заборы или большом объеме работ, которые следует выполнить в сжатые сроки, некоторые застройщики нанимают специалистов со своей техникой.
Считается¸ что ручная установка свай небольшого диаметра (до 108 мм включительно) дает наименьшую погрешность.
В большинстве выпускаемых винтовых изделий имеются проушины, в которые вставляются трубы, выполняющие функцию ручного рычага.
Если такие отверстия отсутствуют, то придется задействовать ручной вороток, который надевается на трубу. На протяжении всего процесса ввинчивания необходимо контролировать вертикальность сваи.
Отклонение сваи больше двух градусов делает опору непригодной к эксплуатации. В случае если при установке была допущена ошибка, приходится проводить демонтаж путем вывинчивания. Повторная установка в то же место недопустима, поэтому придется выбирать новый участок для бурения.
Что необходимо учесть при установке
Шаг свай не отличается от шага обычных столбов, и потому он не должен превышать трех метров.
Схема установки винтовых столбов
После ввинчивания на нужную глубину труба обрезается так, чтобы все сваи на участке имели надземную часть на одинаковом уровне. Это позволит устроить железобетонный ростверк в случае строительства тяжелого каменного забора или устанавливать столбы на одинаковом уровне.После того как винтовые сваи установлены и уравнены по высоте надземной части, монтаж забора мало чем отличается от этого процесса на других опорах. Единственной особенностью является бетонирование полости сваи для предотвращения коррозионных процессов и укрепления конструкции. Образовавшееся углубление в почве при ввинчивании сваи также заполняется бетонным раствором.
Как устанавливать столбы
Существует несколько вариантов крепления столбов к винтовым сваям. Самый популярный — использование сварки при креплении заборного столба. Сварной шов следует защитить от внешних воздействий путем нанесения грунта и мастики. Использование оголовков дает возможность привинтить столбы. Некоторые используют совмещенный вариант столба и сваи, которые еще на заводе сварены между собой. Это очень удобный вариант. Возможно, в будущем такие заборы станут применять повсюду.
