Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Что такое —  армопояс на газобетонной стене? Виды, советы, как его сделать с учётом типа фундамента и ассортимента стенового материала. Предназначение и характер взаимодействия этого конструктивного элемента со стеной из газоблоков.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Одно из достоинств стеновых блоков из газобетона — большой габарит элемента. Но это черевато  уязвимостью кладки к неравномерным осадкам фундамента. При этом может происходить не только раскрытие вертикального шва, но и разрушение лежащих выше блоков. Это происходит по причине того, что, газобетон весьма плохо противостоит изгибающим и растягивающим нагрузкам.

Для чего нужен армопояс пояс на газобетоне?

Армированный пояс на газобетоне,это  элемент усиления массива стены. Он в свою очередь воспринимает на себя нагрузки, возникающие при неравномерной осадке фундамента здания. Обычно каменная кладка выполняется из штучных блоков, связанных между собой тонкими клеевыми швами. Приемущество же армированного пояса в том, что он делается из монолитного бетона который усилен продольным и поперечным армированием.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

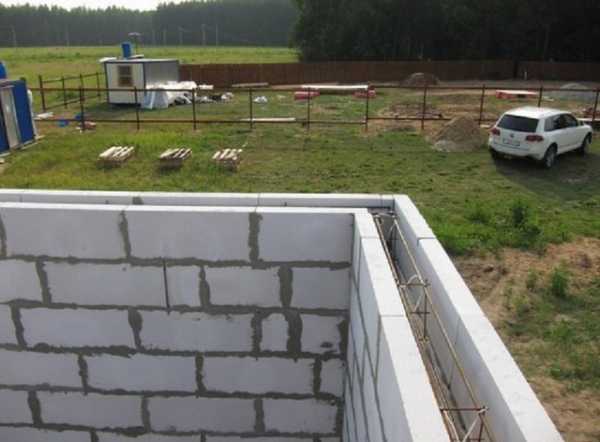

Смонтированный арматурный пространственный каркас в полости стены.

Бетон обладает очень высокой прочностью на сжатие. Арматура в свою очередь, отлично работает на растяжение. Армированный бетон способен выдерживать колоссальные изгибающие нагрузки, превышающие нормативные — без деформаций. Стена, находящаяся над армопоясом, испытывает нагрузки, соответствующие незначительным деформациям пояса. Поэтому она не трещит и не разрушается. Это своего рода мощный каркас для сооружения.

Как это делают на легкобетонных блоках

Устройство усиленного арматурой пояса на стенах, в которых штучный камень связывается толстым слоем раствора, довольно очевидно. Но газобетонная стена кладётся на тонкую клеевую прослойку. В нее невозможно утопить толстую арматуру. Поэтому армопояс для газобетона, делается в виде отдельного конструктивного элемента который составляет монолитный участок стены из блоков.
Возникает проблема со значительной разницей градиента теплопередачи между бетоном и газоблоком. Благодаря этому монолитный пояс станет не просто мостиком, а воротами холода.

Важной частью армопояса на газобетоне является теплоизоляционная обвязка по внешней стороне. Она приводит к уменьшению ширины элемента. Производители газоблоков предлагают элементы коробчатого профиля. Они предназначены специально для теплоизоляционных целей.Но можно обойтись и  использованием традиционных теплоизолирующих материалов, например:

  • листового пенополистирола;
  • пенополиуретана;
  • жёсткой базальтовой или каменной ваты.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

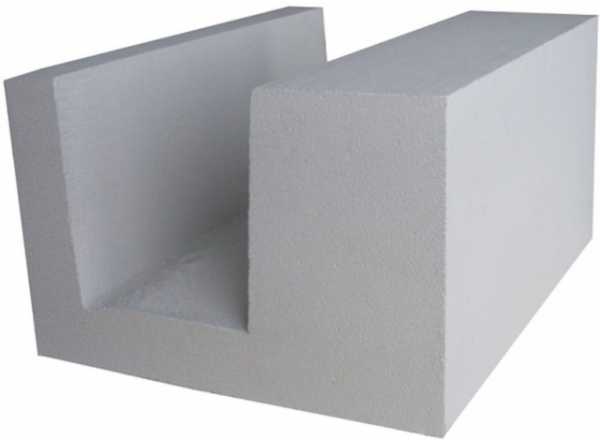

Газоблок с полостью для армирования.

Минимальная толщина утеплителя должна составлять десять сантиметров, это при наименьшем показателе теплопроводности. Таким образом, ширина пояса будет равна толщине стены минус утеплитель.

Где делается сплошное армирование стен из газобетона

Наиболее критичным сечениями стены в габаритах одного этажа является первый ряд блоков и последний. На него  укладываются элементы перекрытия или кровли. Если  вы приняли решение на их устройство, то стена из газобетона должна иметь не менее двух армированных поясов.  А так же конструция армирования стен —  должна быть  более лёгкая. Высота сечения пояса принимается в зависимости от его конструкции и грунтовых условий.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Схема опалубки армопояса.

С учетом нагрузки на стены

Используя стандартные элементы коробчатой формы, высота пояса окажется равной их глубине. В остальных же случаях, нужно учитывать, что чем больше высота сечения элемента, тем большие изгибающие нагрузки он воспринимает без деформации. Например, нижний армопояс на газобетоне по ленточному сборному фундаменту можно сделать повыше, сантиметров двадцать — тридцать. Верхний же пояс, в основном распределяющий нагрузки от элементов перекрытия или кровли, может иметь минимальную толщину, (достаточную для укладки одного слоя арматуры).

В случае если в качестве основания под газобетонную коробку принята монолитная железобетонная плита, мелкозаглублённый фундамент с верхним и нижним армированием, железобетонный ростверк свай, или монолитная лента с арматурным каркасом в верхнем сечении. То необходимость устраивать нижний пояс армирования стен, отсутствует. Достаточно армировать верхний срез под потолком этажа.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

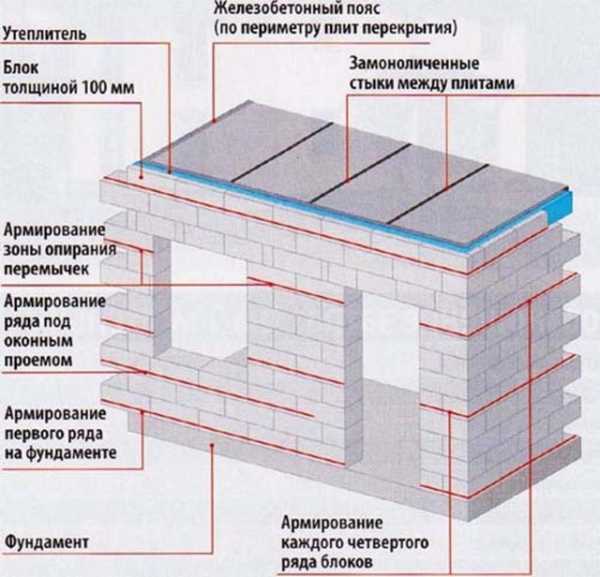

Армирование кладки коробки из газобетона.

Устройство монолитной бетонной балки которая не является сплошным контуром, например, в среднем сечении стены, разорванном оконными и дверными проёмами, также не имеет смысла. В этих местах нужно выполнять конструктивное армирование кладки при помощи сетки и специальных каркасов для укладки в тонкий слой раствора .Либо утапливая арматуру в прорезанные штрабы газоблоков. Такое усиление не создаёт неразрезного пояса. Но в то же время значительно повышает устойчивость кладки к локальным нагрузкам и местным деформациям.

Устройство армопояса на газобетоне

Конструкция изготавливается из марки бетона М-200 и выше и арматурных стержней периодического профиля, диаметром от 12 миллиметров. Из них собирается каркас, связываемый поперечной арматурой диаметром 4–6 миллиметров. Каркас состоит из верхнего и нижнего ряда стержней с зазором по высоте в 10–15 сантиметров. Они размещаются в одной плоскости, с шагом в поперечном направлении около десяти сантиметров. Стержни стыкуются по длине внахлёст вязальной проволокой с напуском около пятнадцати сантиметров. Ей же скрепляются, с элементами поперечного армирования.

Пояс может делаться и из одного слоя арматуры. Это можно сделать без сборки пространственного каркаса, а лишь связывая стержни продольного армирования с поперечными. В местах поворота и перелома контура стены, стержни перехлёстываются и связываются в точках пересечения.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Схема пояса под мауэрлат.

Укладка каркаса в опалубку

Каркас укладывается в опалубку или полость коробчатого блока. При этом необходимо обеспечивать зазор между внешней гранью любого арматурного элемента и внутренней гранью полости или опалубки. Он должен быть не менее трёх — пяти сантиметров. Это нужно для создания защитного слоя бетона который предотвратит коррозию арматуры. Облегчить эту задачу помогут специальные пластиковые элементы в виде опорных столиков и звёздочек. Они позволят фиксировать стержни на необходимом удалении от опалубки.  Приобрести их можно у всех поставщиков, занимающихся продажей материалов для бетонирования.

Установите в опалубку арматурный каркас, а при необходимости и теплоизоляционный фасадный слой. Далее нужно заплнить её бетоном, тщательно утрамбовывая. Применение вибробулавы ограничивается незначительной глубиной армопояса на газобетоне. В него могут быть установлены требуемые закладные детали. Например, для крепления мауэрлата или крыши. Поверхность уложенного материала выравняйте при помощи правила и кельмы.

После набора начальной прочности бетона в течение двух — трёх суток, можно продолжать начатый цикл работ. Примерно через неделю опалубку можно снимать. В жару, бетон проливается водой несколько раз и защищается полиэтиленом. При заморозках бетон укрывается от замораживания.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Мауэрлат, смонтированный на армопоясе.

Аналогичным способом изготавливают монолитные перемычки над оконными и дверными проёмами, с той лишь разницей, что вместо подстилающего слоя кладки, используется днище опалубки, фиксируемой в проектном положении.

rems-info.ru

как сделать, закрепить и нужен ли?

Дата: 24 апреля 2017

Просмотров: 3315

Коментариев: 0

Армопояс для газобетона под балки перекрытия


Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

В строительной отрасли внедряются прогрессивные технологии, создаются новые материалы. Возросла популярность ячеистых видов бетона, используемых для жилищного строительства. Широко применяется газовый бетон, имеющий множество достоинств. Однако материал обладает недостаточной прочностью и требует усиления, предотвращающего появление трещин. Для устранения проблемы устанавливается армопояс на газобетоне. Это повышает устойчивость стен здания к нагрузкам и прочностные характеристики строения.

Сооружение монолитной железобетонной конструкции по периметру здания позволяет усилить участки, склонные к образованию трещин. Это капитальные стены, воспринимающие нагрузки перекрытия, проемы дверей и окон. Монолитный пояс предотвращает воздействие деформации строения в результате ветровых нагрузок, сейсмической активности, реакции почвы, а также позволяет осуществить крепление под балки перекрытия.

Самостоятельное сооружение армопояса для газобетона требует определенной подготовки, специальных знаний, использования качественных материалов. Остановимся детально на этой технологии, рассмотрим, как залить армопояс.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Армопояс представляет собой конструкцию по всему периметру верхних стен строения из железобетона

Особенности материала

Принимая решение использовать газобетон для возведения стен, следует ознакомиться со свойствами материала и его эксплуатационными характеристиками. Это позволит убедиться в правильности выбора для выполнения строительных работ. Технология изготовления предусматривает формирование в бетонном массиве воздушных ячеек.

Именно благодаря равномерно распределенным в бетонном монолите воздушным полостям, материал обладает повышенными теплоизоляционными характеристиками и применяется для строительства зданий, не нуждающихся в специальном утеплении. Использование газобетона для возведения капитальных стен значительно снижает расходы на отопление помещения.

Газобетон обладает множеством положительных характеристик. Главные достоинства:

  • повышенный коэффициент теплоизоляции, позволяющий на 25% уменьшить расходы на поддержание комфортного температурного режима;
  • устойчивость к воздействию отрицательных температур, позволяющая материалу сохранять целостность под воздействием многократных циклов замораживания;
  • повышенные звукоизоляционные характеристики, затрудняющие проникновение посторонних шумов;
  • экологическая чистота материала, не оказывающего отрицательного влияния на здоровье людей;
  • возможность ускоренной обработки и резки по газобетону без применения специального оборудования, позволяющая придать материалу требуемую конфигурацию;
  • небольшая масса, благодаря которой снижается нагрузка на фундамент и облегчается процесс транспортировки газобетонных изделий;
  • невозможность образование плесени, грибка и гниения на поверхности и в глубине массива.
Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Если армированный пояс на газобетоне создавался непосредственно перед возведением крыши, то поверх него укладывается мауэрлат

Предотвратить растрескивание газобетонного массива, вызванное уменьшенными прочностными характеристиками, позволяет армопояс для газобетона. Усиление газобетонной конструкции арматурным каркасом и прочным бетонным раствором производится на проблемных участках, нуждающихся в укреплении.

Устройство и назначение

Как устроен армопояс для газобетона? Конструкция представляет замкнутый по периметру здания монолитный контур, изготовленный из бетона марки М300 и стальных арматурных каркасов. Для обеспечения устойчивости здания к воздействию внешних и внутренних факторов, на разных уровнях строения устанавливаются прочные арматурные каркасы. Они предназначены для следующих целей:

  1. Компенсации усилий, связанных с усадкой основания.
  2. Обеспечения устойчивости строения при пучении почвы.
  3. Формирования конструкции, стойкой к воздействию порывов ветра.
  4. Усиления опорной поверхности стен, воспринимающих нагрузки от кровли.
  5. Обеспечения возможности строительства здания при наклонной поверхности грунта.
  6. Сохранения целостности постройки, расположенной в районах с повышенной сейсмической активностью.
Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Перед тем как сделать армирующий пояс на газобетоне своими руками, необходимо досконально разобраться в том, для чего именно он предназначен и какие важные функции выполняет

Воздействие указанных факторов на газобетонные стены, не укрепленные контуром усиления, способно нарушить целостность здания. Обладая несложной конструкцией, монолитный пояс необходим для здания, возведенного из газобетонного композита.

Чем вызвана необходимость усиления газобетона?

При строительстве зданий имеются определенные конструктивные особенности, вызывающие необходимость выполнить армопояс на газобетоне. Остановимся на этих факторах:

  • крепежные элементы, применяемые при установке стропильной конструкции, вызывают локальное воздействие на опорную поверхность, которая склонна к образованию трещин, нарушающих целостность массива;
  • опорная конструкция кровли на базе висячих стропил создает распирающие нагрузки, стремящиеся сместить капитальные стены. Монолитный пояс демпфирует распорные усилия и пропорционально распределяет их по верхнему ярусу;
  • монолитный усиливающий контур затрудняет усадку стен, по-разному воспринимающих действующие усилия.

Нет необходимости сомневаться, нужен ли армопояс для газонаполненного бетона? Он необходим, так как выполняет важную функцию – компенсирует нагрузки, обеспечивая целостность строения.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Нужно отметить, что он также способствует равномерному распределению всех возможных нагрузок вдоль стены

Проблемные участки

Для укрепления нагруженных участков формируется армопояс на газобетоне. Усиливающий контур выполняется на разных уровнях. Остановимся на зонах, требующих армирования:

  1. Участок между фундаментом и первым рядом газобетонной кладки подвержен значительным усилиям от стены здания и перекрытия. Высота армопояса составляет 40 см, что позволяет пропорционально распределить нагрузку, передаваемую массой строения на основание.
  2. Армирование газобетона выполняется каждый 4 блок стальной сеткой или арматурными прутьями.
  3. Опорная поверхность капитальных стен, являющаяся основой под балки перекрытия, воспринимает массу кровли. Для усиления применяются стальные прутки диаметром 12 мм, объединённые в замкнутый армирующий контур, распределяющий по периметру здания усилия от опорной конструкции крыши.
  4. Проемы для дверей и окон требуют прочного армирования. Их усиление осуществляют стальными стержнями диаметром 10 мм, размещенными в пазах газобетонных блоков. После установки прутьев пазы бетонируют, обеспечивая прочность проемов, воспринимающих массу кладки.

Правильно выполненный армопояс на газобетоне укрепляет проблемные участки, повышает прочность и ресурс эксплуатации здания.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

По своей конструкции он должен быть неразрывным и монолитным, так как только благодаря ему увеличивается сила сопротивления стены к разного рода нагрузкам

Необходимые инструменты

Для устройства армопояса на газобетоне подготовьте:

  • «болгарку», необходимую для нарезки арматуры;
  • штроборез, предназначенный для выполнения каналов под укладку прутков;
  • рулетку, уровень треугольник, используемые при замерах;
  • оснастку для изгибания стальных стержней;
  • крючок для вязания проволокой стальной арматуры;
  • бетоносмеситель, позволяющий приготовить бетонный раствор для заливки пояса усиления.

Применяемые материалы

Чтобы армировать газобетон подготовьте необходимые материалы:

  1. Сетку из стальных прутков диаметром 4 мм, образующих квадратные ячейки 5х5 см. Укрепление производят, закрепляя сетку на газобетонной поверхности. Затем сетку цементируют, нанося слой раствора. Чтобы не допустить коррозии, сетка должна полностью находиться в цементном составе.
  2. Арматурные стержни диаметром 10–14 мм, сечение которых соответствует нагрузкам. Укрепление производится арматурой, расположенной в пазах, выполненных штроборезом. После размещения в полостях прутков, их цементируют. Угловые элементы армируют аналогичным образом, выполняя паз радиусной формы.

Потребуется также цементный раствор для заливки армирующих элементов, бетон для заливки пояса под балки перекрытия и вязальная проволока, используемая при изготовлении каркасов.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Заливая армопояс на газобетоне важно помнить то, что это необходимо сделать за один раз

Технология работ

Рассмотрим, как сделать армопояс – опору под балки перекрытия. Вначале подготовьте опалубку – деревянный каркас, выполненный из досок, надежно зафиксированных к стенам. Размеры опалубки подберите так, чтобы высота армопояса составила 30 см, а ширина соответствовала толщине стен.

Этапы работ по изготовлению опалубки:

  • подготовьте и нарежьте доски толщиной 3–4 см;
  • сбейте щиты необходимых размеров;
  • закрепите боковые поверхности опалубки к газобетонным стенам;
  • установите в верхней части деревянной конструкции поперечные бруски с интервалом 0,8–1 м.

Можно приступать к изготовлению и установке в опалубку арматурного каркаса, выполняя работы в приведенной последовательности:

  1. Подготовьте арматуру диаметром 8–12 мм.
  2. Уложите параллельно (по длине опалубки) на подставки 2 стержня.
  3. Соедините с помощью вязальной проволоки нижний уровень.
  4. Установите вертикально расположенные опорные прутки верхнего яруса, обеспечивая интервал 0,5 метра.
  5. Прикрепите продольные стержни верхнего уровня, зафиксировав поперечной арматурой аналогично нижнему ярусу.
  6. Установите вертикально (интервал 0,6 м) резьбовые шпильки для фиксации опор перекрытия.
Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Следует отметить, что армопояс является обязательной конструкцией при строительстве дома из газобетонных блоков

Надежно закрепив опалубку и установив в ней на подставки армированный каркас, приступайте к бетонированию. Выполнение мероприятий по бетонированию производите по следующему алгоритму:

  • подготовьте бетонный раствор марки М300 или выше, используя портландцемент, просеянный песок, мелкий щебень и воду. Осуществляя смешивание, обеспечьте концентрацию песчано-цементной смеси 3:1;
  • заливку производите непрерывно, это обеспечит прочностные характеристики бетонного монолита;
  • уплотните бетонный массив, используя арматуру или глубинный вибратор для бетона, что обеспечит выход воздуха и исключит образование полостей;
  • обеспечьте неподвижность бетонного состава, увлажняйте поверхность при повышенной температуре;
  • постелите полиэтилен, затрудняющий испарение влаги;
  • демонтируйте опалубку после окончательного твердения бетонного массива на протяжении четырех недель.

Соблюдение приведенной последовательности технологических операций позволит сформировать армопояс на газобетоне, являющийся надежной основой под балки перекрытия. После приобретения бетоном эксплуатационной прочности приступайте к установке элементов перекрытия, стропильной системы и монтажу крыши.

Заключение

После ознакомления с материалом статьи, не возникнет вопрос, нужен ли армопояс для повышения прочностных характеристик здания из газонаполненного бетона. Это проверенное временем конструктивное решение, помогающее строителям обеспечить устойчивость и долговечность зданий. Важно придерживаться технологии, использовать качественные материалы, при необходимости, проконсультироваться с профессиональными строителями.

pobetony.ru

Армопояс для газобетона: инструкция по монтажу

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Газобетон – материал теплый, недорогой и простой в укладке. Именно поэтому он считается очень неплохой альтернативой кирпичу. Однако по прочности блоки из такого материала, последнему, к сожалению, значительно уступают. Поэтому кладка стен из этого материала имеет некоторые свои нюансы. Во-первых, она должна производиться на очень надежном фундаменте, во-вторых, при строительстве следует тщательно проверять ровность конструкции. Третьим условием надежности газобетонных стен является устройство сверху по всему периметру железобетонного армопояса. О нем и поговорим в этой статье.

Назначение конструкции

Заливается армопояс для газобетона специально для того чтобы предотвратить растрескивание стен под давлением кровли. Помимо этого данная конструкция используется для более надежного крепления мауэрлата. Одним из недостатков газобетона является то, что он не слишком хорошо удерживает крепежные элементы. Разумеется, устраивать армопояс следует, строго придерживаясь предписанной технологии.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Способы устройства

Сделать армопояс для стен из газобетона правильно и своими руками можно двумя способами – при помощи деревянной опалубки или специальных доборных блоков. Первый вариант заливки сложнее технологически. Устройство конструкции с помощью блоков – процедура очень простая, однако обойдется дороже.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

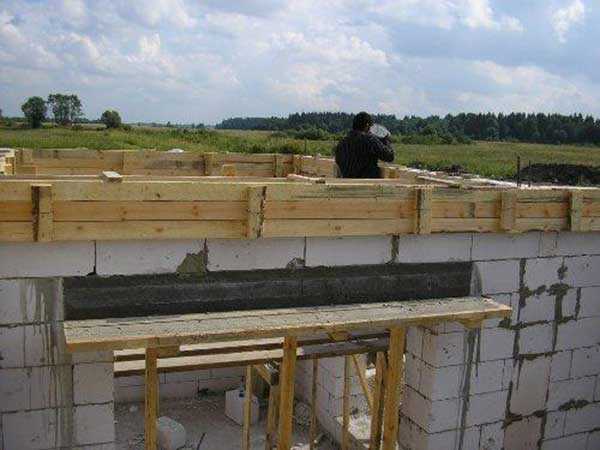

Как сделать армопояс с использованием опалубки?

При таком способе устройства укрепляющей конструкции нужно будет приготовить следующие материалы:

Материал Характеристики Для чего нужен
Доска обрезная Толщиной минимум 2.5см Изготовление опалубки
Брус 40х40мм Изготовление опалубки
Гвозди   Крепление досок к стене
Проволока Гибкая Для придания жесткости конструкции опалубки
Пенополистирол 20мм Утепление армопояса



Из инструментов понадобится дрель и ножовка

Высота армопояса составляет обычно 40 см. Поэтому каждую сторону опалубки придется сбивать из двух досок шириной 20см. Вместо досок можно использовать и толстую фанеру.

Важно: Устанавливать опалубку нужно сразу по всему периметру стены. Горизонтальных стыков в бетоне быть не должно.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

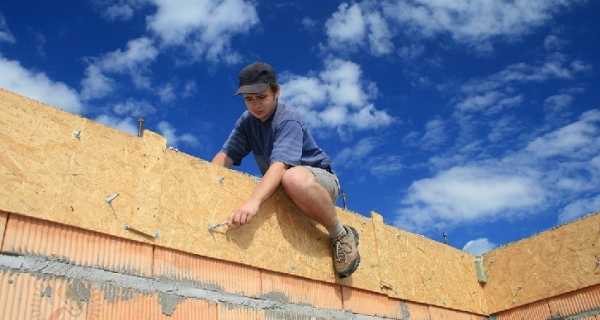

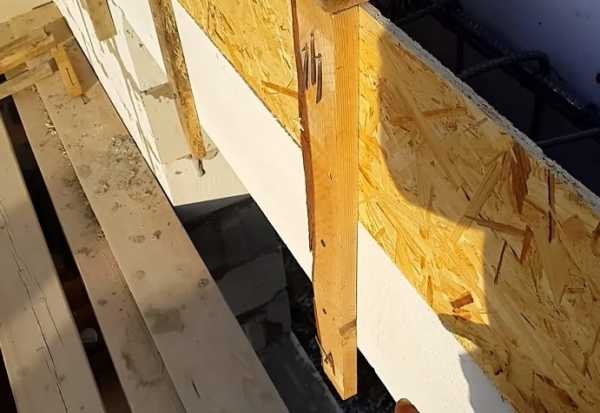

Крепят щиты опалубки к стенам саморезами, либо просто прибивают элементы длинными гвоздями. Сверху между щитами устанавливают распорки из бруса 40х40, выпиливают распорки одинаковой длины, равной ширине армопояса. Устанавливают их между щитами с шагом в 1.5 метра. Чтобы армопояс на газобетон получился абсолютно ровным, следует придать конструкции жесткости. Для этого противоположные брусья, скрепляющие щиты (они должны выступать над поверхностью примерно на 20см), перехватывают проволокой и скручивают ее железным прутом, плотно придавливая стенки к распоркам.

Совет: С внутренней стороны дома, щит опалубки (изнутри) можно проложить листами пенополистирола. Бетон имеет намного большую степень теплопроводности, чем газобетон и поэтому без утепления, армопояс станет мостиком холода, что ухудшит эксплуатационные характеристики здания. После заливки армопояса и снятия щита опалубки пенополистирол можно будет закрепить к бетону дюбелями-«грибками» или каким-нибудь другим способом.

Заливка

Устраивается армопояс для здания из газобетона с обязательным его армированием. Для придания конструкции большей надежности используется прут 12мм. Каркас из него связывается с помощью вязальной проволоки. Сварку применять не допускается, так как металл внутри бетона быстро начнет ржаветь.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

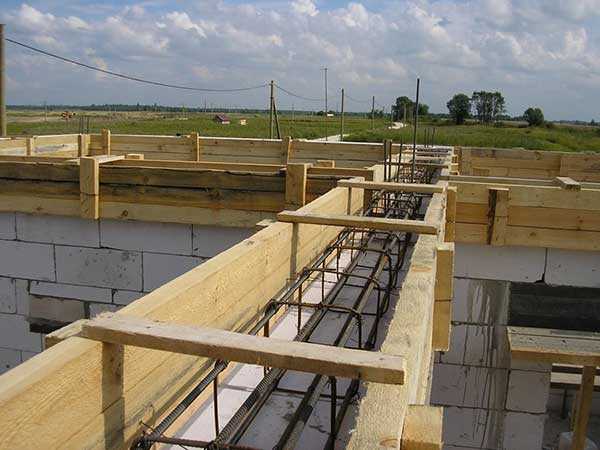

Устанавливается каркас внутрь опалубки на брусочки 30мм или специальные пластиковые подставки. Саму заливку необходимо производить за один раз. Если этого сделать не удается, предварительно заливают слой по всему периметру опалубки без перерывов. Следующий нужно будет залить не позднее чем через 12 часов.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

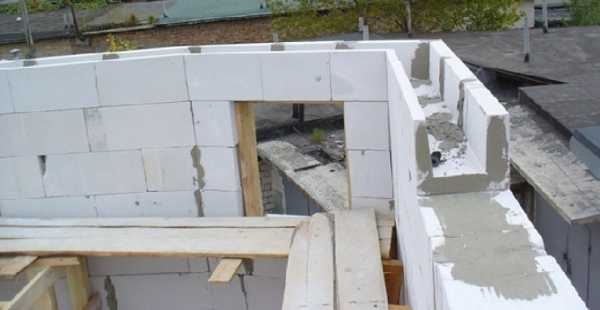

Устройство армопояса с помощью блоков

При таком монтаже армопояса все предельно просто. Блоки устанавливаются на стены в обычном порядке. Далее их центральная пустая часть армируется и также заливается бетоном.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Ну что ж, надеемся, теперь вам понятно, как сделать армопояс для газобетона. Конструкция эта для домов такого типа обязательная. Залить ее, как видите, несложно, стены же при этом получатся гораздо более надежными и долговечными.

Видео по теме "Как сделать армопояс на газобетон своими руками":

postroju-dom.ru

как сделать, закрепить и нужен ли?

По своей сути армопояс на газобетоне помогает зданию противодействовать всевозможным нагрузкам, а также защищает стены от деформации.

Он представляет собой конструкцию по всему периметру верхних стен строения из железобетона.

Его необходимо создавать между перекрытиями каждого этажа, а также перед тем, как будет уложен мауэрлат.

К примеру, если строящийся дом будет иметь два этажа, то необходимо будет обустраивать два отдельных армопояса.

Первый будет находиться на стыке первого и второго этажей, в свою очередь второй — на стыке верхнего этажа и крыши, непосредственно в том месте, где будет уложен мауэрлат.

Вся работа подразумевает несколько отдельных этапов работ.

Изначально потребуется опалубка, которую необходимо будет крепить к самим стенам возводимого строения.

Далее поверх кирпича внутри опалубки следует сделать армирование и на завершающем этапе все это заливается бетоном.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Если армированный пояс на газобетоне создавался непосредственно перед возведением крыши, то поверх него укладывается мауэрлат.

Данную работу при соблюдении технологии и наличии всего необходимого инструмента достаточно быстро можно сделать своими руками.

Основное предназначение армопояса

Перед тем как сделать армирующий пояс на газобетоне своими руками, необходимо досконально разобраться в том, для чего именно он предназначен и какие важные функции выполняет.

Как известно, он укладывается поверх кирпича и препятствует, в первую очередь, деформации конструкций стены, которая может произойти вследствие движения грунта, а также при его усадке.

Кроме этого, армопояс на газобетоне добавляет дополнительной прочности и жесткости всей конструкции дома.

Нужно отметить, что он также способствует равномерному распределению всех возможных нагрузок вдоль стены.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Армопояс помогает предотвратить различные точечные нагрузки, которые могут появиться от крепления балки перекрытия к стенам из кирпича.

По своей конструкции он должен быть неразрывным и монолитным, так как только благодаря ему увеличивается сила сопротивления стены к разного рода нагрузкам, в результате которых могут появиться как трещины, так и деформация.

В большинстве случаев делать армопояс следует для тех стен, которые выгнаны из газосиликатных блоков.

Связано это, главным образом с тем, что крепление мауэрлата к стенам осуществляется при помощи анкеров или шпилек, а именно эти элементы являются основными источниками появления точечных нагрузок непосредственно на блоки из газобетона.

Если мауэрлат уложить поверх стены без этого специального пояса, то, скорее всего, пойдут трещины. Тоже самое можно сказать и про балки перекрытия, которые также могут стать источником трещин.

Вообще мауэрлат является источникам нескольких видов нагрузок, однако за счет армопояса их удается минимизировать.

Кроме этого, висячие стропила для мауэрлата дополнительно нагружают блоки из газобетона, вследствие чего они начинают расширяться, а данный защитный пояс помогает равномерно распределить все возможные нагрузки на стены.

Мауэрлат специалисты не рекомендуют укладывать поверх стен без их дополнительного усиления.

Предварительные работы

Перед тем как начинать необходимые работы по устройству армопояса на газобетонные стены дома, под балки перекрытия или мауэрлат своими руками, следует сделать расчеты и все тщательно подготовить.

Необходимо максимально точно рассчитать все геометрические характеристики возводимого защитного пояса.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

По общепринятой практике толщина пояса берется такая же, как и непосредственно толщина самой стены, притом, что его высота в среднем равняется порядка тридцати сантиметров.

На первом этапе работ по устройству армопояса на газобетоне выполняют соответствующую опалубку. Для этих целей следует собрать каркас из досок, высота которых и берется равной высоте пояса.

Также тщательно продумывают каждый этап работ и проводят предварительную разметку по периметру стен. Устройство армопояса одинаково как под балки перекрытия, так и под мауэрлат.

Также следует подготовить все необходимое оборудование и инструмент, которые могут понадобиться в процессе работы. Для приготовления необходимого раствора потребуется бетономешалка.

В процессе работы придется воспользоваться специальной вибровочной машинкой, при помощи которой можно будет устранить все пустоты в растворе.

Также следует запастись достаточным количеством саморезов, крепежей и дистанцеров. Кроме этого, потребуются анкерные болты, их можно заменить шпильками соответствующих размеров.

Следует приобрести кельму зубчатого типа, небольшую киянку и рулетку. Из строительных материалов понадобятся непосредственно сами газоблоки, специальный клей и арматура в достаточном количестве.

Кроме этого под опалубку необходимо приобрести доски и специальную оснастку, а также штроборезы. Для приготовления смеси необходимой консистенции потребуется песок, щебень, вода и, конечно же, цемент.

Подготовив весь необходимый инструмент и компоненты, можно приступать к устройству армопояса своими руками, как показано на видео, размещенном ниже.

Устройство опалубки

На первом этапе следует подготовить деревянные щиты, которые затем нужно будет крепить непосредственно к стенам. Деревянные щиты делают из досок, толщина которых должна быть не менее двух сантиметров.

Их крепление осуществляется путем просверливания стены и установки дополнительных стяжек с шагом, равным в среднем шестидесяти сантиметрам.

Это позволит хорошо закрепить доски, в результате чего они не смогут разъехаться в тот момент, когда будет осуществляться заливка бетонного раствора.

Собранные щиты следует хорошо закрепить вдоль всего периметра стен.

Видео:

Также дополнительное крепление опалубки осуществляется при помощи саморезов и вязальной проволоки.

После того как по всему периметру стен будут укреплены и проверены на прочность деревянные щиты, можно приступать к армированию.

Во внутреннее пространство опалубки следует уложить арматурные штыри, рекомендуемый диаметр которых составляет порядка двенадцати миллиметров.

Далее нужно аккуратно перевязать своими руками всю арматуру и уложить ее на специальные звездочки. Таким методом будет обустроен нижний армирующий слой.

После этого следует сделать верхний слой, который особенно нужен, если предполагаются значительные нагрузки.

При проведении армирования следует помнить, что арматура нигде не должна касаться краев собранной конструкции, а также верхнего основания кирпича.

Также нужно помнить, что все соединения арматуры между собой осуществляются при помощи вязальной проволоки, сварку рекомендуется исключить.

После того, как арматурный каркас будет полностью собран и укреплен, его следует обязательно выставить максимально ровно, воспользовавшись уровнем.

Порядок заливки

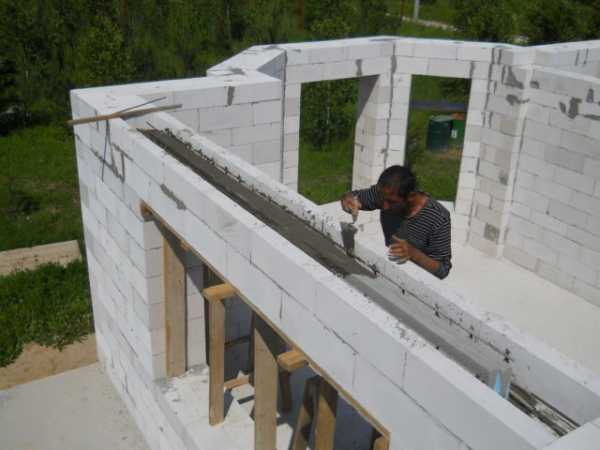

Завершающим этапом по устройству армопояса на газобетоне является его заливка раствором на основе цемента.

Залить армопояс без особых проблем можно и своими руками. Для этих целей нужен бетон марки М200, подойдет и тот, который имеет более высокую марку.

Конечно, легче всего заказать уже готовый раствор, однако не всегда это финансово оправдано, тем более, если есть бетономешалка, его можно приготовить и своими руками.

Для его приготовления необходимо взять одну часть цемента, три части песка и пять частей крупного щебня. Это оптимальное соотношение, которое позволит сделать армопояс на газобетоне прочным и надежным.

При приготовлении раствора следует аккуратно добавлять в него воду, а также следить, чтобы он был однородным. В итоге раствор должен получиться необходимой консистенции.

Порядок работ по заливке армопояса на газобетон можно посмотреть на видео ниже.

Видео:

Заливая армопояс на газобетоне важно помнить то, что это необходимо сделать за один раз.

Специалисты не рекомендуют заливать армопояс в несколько подходов, так как в этом случае он утратит свои основные качества. В том случае, когда залить армопояс в один подход не получается, то придется делать специальные вертикальные отсечки.

В качестве такой временной перемычки можно взять обыкновенную доску. Перед тем как работа по заливке армопояса на газобетоне будет продолжена, перемычка вынимается, а место стыка обильно проливается обыкновенной водой.

В процессе работы для исключения образования пустот внутри армопояса следует регулярно пользоваться специальным вибратором, который поможет максимально уплотнить смесь.

Снимать деревянные щиты опалубки при хорошей погоде можно на третий день, после полного окончания заливки армопояса на газобетоне.

Следует отметить, что армопояс является обязательной конструкцией при строительстве дома из газобетонных блоков. Именно он помогает защитить стены от различных воздействий, а кроме этого дополнительно придает прочность всему строению.

Не стоит экономить при проведении работ по обустройству армопояса на газобетоне, так как это впоследствии может сказаться не только на качестве дома, но и на его долговечности.

stroyremned.ru

Устройство армопояса в доме из газобетона

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стенеПри строительстве дома из газосиликатных блоков необходимым условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всего строения. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Для чего нужен армопояс в доме из газобетона

Многие начинающие строители до конца не понимают, зачем нужен армопояс для стен дома. Особенно, если строение одноэтажное. На самом деле, необходимость его возведения исходит из следующих причин:

  • Пояс связывает воедино всю конструкцию, являясь своеобразным ребром жесткости. Тем самым повышается сопротивляемость здания ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без наличия такого усиления повышается вероятность образования трещин на стенах.
  • Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
  • Благодаря армопоясу появляется возможность изготавливать оконные и дверные проемы любой ширины.
  • Закрепить стропильную систему на крыше необходимо очень надежно, а газоблоки этого обеспечить не могут.

Размеры армопояса

Размеры армопояса зависят от габаритов самой стены:

  • Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.
  • Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать ее более 30 см. Это неоправданный расход средств при одинаковой степени защиты. К тому же, будет наблюдаться повышенная нагрузка на стены.
  • Толщина армопояса для газобетона может равняться толщине стены, а может быть, меньше.
  • Рекомендуется сечение армопояса делать квадратным. Существует правило сопромата: квадратное сечение является более стойким к механическим нагрузкам, нежели прямоугольное.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон. Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит наружу здания, требуется возведение обязательной опалубки. Она может изготавливаться из ровных досок, OSB, листов фанеры, ламинированных плит ДСП. Крепится опалубка непосредственно к газобетонным стенам при помощи саморезов по дереву. Если применяются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаков по своей толщине. Тогда ряд блоков, который будет на него укладываться, не изменит геометрию стены дома.

Поверху опалубки крепятся горизонтальные перемычки, фиксирующие ее с обеих сторон. Перемычки прикручиваются саморезами или прибиваются гвоздями через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стены пока что не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стену. После снятия опалубки остается впадина глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Тем самым обеспечивается заливка армопояса за 1 заход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Заливка армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорций раствора:

  • Цемент — 1 часть.
  • Песок — 3 части.
  • Щебень — 5 частей.
  • Вода — до густоты.
  • Пластификатор — по рекоммендации производителя.

Бетонный раствор перемешивается вручную или при помощи бетономешалки. После этого раствор заливается внутрь опалубки. Используя металлический штырь, бетон уплотняется с удалением из него пузырьков воздуха.

Совет: заливать армопояс рекомендуется за один заход, чтобы не допустить расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхности залитого слоя устанавливают деревянные перемычки. После их снятия поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон окончательно застынет. Опалубку можно будет снять. В течение этих дней армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

О необходимости обустроить армопояс на газобетоне между этажами мы поговорили. А нужен ли такой слой бетона снизу чердачного перекрытия? Не будет ли слишком громоздким дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как данный материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сместится со своего места.

Кроме того, будут укреплены стены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжелят всю конструкцию, поэтому можно не беспокоиться за сохранность стен. Следовательно, армопояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса пояса часто используется всего 2 арматурных прута.

Мауэрлат должен надежно крепиться к армопоясу. С этой целью, еще до заливки бетонного раствора, поднимают вертикально вверх шпильки с гайками. Деревянный брус мауэрлата крепится к бетону именно этими шпильками и сверху фиксируется гайками.

Других отличий у такой конструкции не имеется.

Сделанный по всем правилам бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление усиленного бетонного пояса 2–3 дня, вы продлите срок эксплуатации дома в несколько раз.

kamedom.ru

особенности устройства, технология усиления кладки

В промышленном и жилищном строительстве используются различные виды материалов, в том числе пористые бетоны. Популярная разновидность ячеистых бетонов – газобетон, обладающий комплексом достоинств. Однако без специального усиления он подвержен растрескиванию, что связано с пониженной прочностью. Для решения проблемы сооружается армопояс на газобетоне. Эта конструкция позволяет повысить устойчивость несущих элементов здания к нагрузкам, а также повысить прочность строения. Рассмотрим особенности укрепляющего пояса, разберемся с технологией.

Какими свойствами обладает газобетон

Отдавая предпочтение газонаполненному бетону, следует тщательно проанализировать его свойства и изучить технические характеристики. Особенности материала связаны с технологией изготовления. При производстве газобетона в глубине массива равномерно формируются воздушные поры. Эта особенность распределения воздушных полостей положительно влияет на теплоизоляционные свойства материала. Газобетонные стены не требуют специальной теплоизоляции и позволяют уменьшить затраты на поддержание в помещении комфортной температуры.

Преимущества использования при возведении зданий газонаполненного бетона по достоинству оценили профессиональные строители.

Здание, возведенное из газобетонных блоков, чаще испытывает влияния природной стихии

Материал отличается:

  • повышенными теплоизоляционными свойствами. Они позволяют значительно снизить общий уровень затрат на обогрев помещения в зимнее время;
  • стойкостью в условиях температурных перепадов. Стройматериал не растрескивается при глубоком замораживании и дальнейшем оттаивании;
  • повышенным коэффициентом звукоизоляции. Ячеистая структура создает надежный звуковой барьер;
  • экологичностью. В процессе изготовления применяется экологически чистое сырье, не влияющее на здоровье окружающих;
  • хорошей обрабатываемостью. Не требуется специальный инструмент и оборудование для придания блокам необходимой формы;
  • уменьшенным весом. Легкие стены из газобетона не оказывают повышенной нагрузки на основание возводимого здания;
  • устойчивостью к развитию грибковых колоний и плесени. В толще газобетона и на его поверхности не образуются болезнетворные организмы.

Главным минусом пористого стройматериала является незначительный запас прочности, для повышения которого оборудуется армопояс на газобетоне. Проблемные зоны укрепляются силовым каркасом, который заливается бетонной смесью.

Для защиты создается армопояс на газобетоне, сглаживающий воздействие климатических факторов

Особенности устройства армопояса для газобетона

В лексиконе профессиональных строителей довольно часто употребляется термин «армопояс». Частные застройщики не всегда имеют представление, как выполняется армопояс для газобетона и что он собой представляет. Это мощная конструкция замкнутой формы, повторяющая контур строения.

Она формируется на основе доступных стройматериалов:

  • арматурной решетки. Стальные прутки сечением 0,8–1,2 см связываются вязальной проволокой в каркас, повышающий прочность бетона при деформации. Силовая конструкция включает продольно расположенные стержни увеличенного диаметра. Они образуют пространственную конструкцию при соединении с квадратными или прямоугольными перемычками, расположенными перпендикулярно. Не допускается применение сварки, ослабляющей прочность конструкции;
  • бетонного раствора повышенной прочности марки М350 и выше. Он готовится на основе щебеночно-песчаной смеси и портландцемента, перемешанных в стандартном соотношении – 1:3,5. Готовым составом заполняется опалубочная конструкция, в которой жестко установлен арматурный каркас. В результате непрерывной заливки и тщательной трамбовки формируется усиленный пояс. Он предотвращает разрушение здания и укрепляет конструкцию.

Для обеспечения требуемого запаса прочности должна соблюдаться высота армопояса. Конструкция опалубки позволяет придать бетонному поясу необходимую форму и гарантировать соблюдение его размеров.

Армопояс для газобетона не только увеличивает сопротивляемость стен дома нагрузкам из внутренней и внешней среды, но и имеет соединительное назначение

Для опалубки применяются:

  • строганные доски. Они сбиваются в щитовые элементы, которые фиксируются с помощью перемычек и проволоки;
  • полистирольные плиты. Свойства материала, который формирует неразборную опалубку, позволяют улучшить теплоизоляцию;
  • газобетонные блоки П-образной конфигурации. Используя готовые элементы можно значительно ускорить сборку опалубки.

Принимая решение о конструкции опалубки, важно обеспечить герметичность, а также повышенную жесткость. Это позволит создать прочный армопояс под балки перекрытия и усилить другие нагруженные зоны. При выполнении работ должны быть выдержаны ширина и высота армопояса, а также соблюдена технология изготовления. Правильно выполненный пояс усиления укрепляет капитальные стены здания и обеспечивает их целостность, компенсируя значительные нагрузки.

Для чего предназначен армопояс на газобетоне

Обладающий повышенной хрупкостью, газобетон нуждается в дополнительном усилении. На различных стадиях возведения газобетонных стен формируется силовая конструкция с широким функциональным назначением.

Возможность деформирования стен и разрушение здания сводятся к минимуму при использовании данного несущего элемента

Она позволяет:

  • создать устойчивое основание для выполнения кладки газобетонных блоков;
  • компенсировать усилия, которые передаются стропильными балками;
  • предотвратить появление трещин, вызванных локальными деформациями;
  • обеспечить равномерное распределение нагрузок на несущие стены;
  • свести к минимуму возможность деформации капитальных стен под нагрузкой;
  • уменьшить воздействие ветровых нагрузок на несущие стены;
  • повысить прочность строений, возведенных в условиях наклонного рельефа;
  • предотвратить нарушение целостности зданий в сейсмических зонах;
  • повысить прочность строений, на которые воздействует реакция грунта.

Сооружение армирующего пояса положительно влияет на прочностные характеристики и целостность газобетонных конструкций. Для сооружения усиливающего контура своими силами важно тщательно изучить технологию выполнения работ и, при необходимости, проконсультироваться с профессиональными строителями.

Нужен ли армопояс для газобетонных блоков

Необходимость сооружения армирующего пояса на газобетонных стенах обусловлена определенными факторами, которые снижают прочность:

  • балки стропил крепятся специальными анкерами к верхней плоскости капитальных стен. В местах крепления они передают локальные усилия, вызывающие появление трещин в газозобетонных стенах;
Особенно необходим он в доме из газобетона, построенном на наклонном грунте
  • кровельная конструкция в виде соединенных под углом стропил создает нагрузки, действующие в горизонтальной плоскости. Армированный пояс воспринимает распорные усилия и демпфирует их;
  • капитальные стены здания подвержены неравномерной усадке. Это связано с наличием проемов различных размеров. Усиленный стальной арматурой бетонный пояс сдерживает процессы деформации.

Проанализировав указанные факторы, приходим к выводу, что армирующий контур необходим для укрепления стен, возведенных из газобетонных блоков. Целесообразность усиления несущих конструкций по контуру строения связана с характеристиками газобетона. Он нуждается в усилении и только с помощью армопояса можно обеспечить устойчивость зданий, повысив прочностные характеристики.

Для каких участков необходимо выполнять усиление по газобетону

Блоки, произведенные из газонаполненного бетона, характеризуются пониженной прочностью и требуют специального укрепления с помощью разгрузочного пояса. Оно осуществляется на различной высоте.

В дополнительном усилении армированным поясом нуждаются следующие участки:

  • опорная поверхность фундамента здания. Силовая окантовка, расположенная на нижнем уровне, называется профессиональным термином – «ростверк». Он формируется на стадии сооружения фундамента и повторяет контур здания. Силовая окантовка обеспечивает равномерную передачу нагрузок от веса здания, а также воспринимает реакцию почвы;
В целях упрочнить конструкцию высота армопояса уравнивается с его толщиной
  • газобетонная кладка. Демпфирующий пояс сооружается между газобетонными блоками через каждые четыре ряда. Установка стальных прутков или укладка специальной проволочной сетки повышает устойчивость кладки к влиянию деформационных процессов. Силовая окантовка сооружается путем заливки связующим раствором стальной арматуры;
  • опорная поверхность несущих стен. Этот ярус усиления воспринимает нагрузку от перекрывающих панелей, которые контактируют с верхней плоскостью стен. Цельный контур из армированного бетона повышает устойчивость газобетонной конструкции, предотвращая растрескивание. Пояс сглаживает нагрузки, создаваемые плитами перекрытия;
  • оконные и дверные проемы. Они нуждаются в дополнительном усилении с помощью стальных прутков сечением 1–1,2 см. Для размещения стержней в газобетонном массиве выполняют специальные пазы. Затем стальные стержни, расположенные в пазах, заливают раствором. Это позволяет повысить прочностные характеристики проемов, над которыми расположены блоки.

Повысить долговечность строения за счет укрепления проблемных зон, можно с помощью специального армированного пояса. Зная, как сделать армопояс, можно самостоятельно выполнить все необходимые работы.

Готовимся соорудить монолитный пояс: что необходимо для работы

Для армирования газобетона необходимо подготовить следующие стройматериалы:

  • стальную арматуру сечением 1–1,2 см. Использование прутков увеличенного диаметра позволяет воспринимать значительные нагрузки, обеспечивая целостность газобетона. Стержни размещают в пазах и заливают раствором;
Армопояс в строительной сфере используется для увеличения сопротивления несущих стен дома внешнему и внутреннему воздействию
  • проволочную сетку с ячейками квадратного сечения размером 50х50 мм. Усиление осуществляют путем укладки сетки на поверхность блоков с последующим нанесением небольшого слоя связующего раствора;
  • бетонный раствор. Он применяется для формирования опорного контура на уровне фундамента здания, а также для заливки силового пояса под элементы перекрытия. Раствор готовится с применением портландцемента марки М400.

При выполнении работ потребуется отожженная проволока для вязания арматурных стержней, применяемых для сборки силовых каркасов, а также раствор цемента. Он используется для заливки арматурной сетки при усилении кладки.

Для выполнения работ понадобится следующее оборудование и инструмент:

  • бетономешалка;
  • болгарка;
  • штроборез;
  • приспособление для гибки прутков;
  • вязальный крючок.

После подготовки инструмента и материалов можно приступать к выполнению работ.

Как сделать армопояс

Рассмотрим технологию усиления кладки:

  1. Выполните в газоблоках паз с помощью штробореза.
  2. Прирежьте арматуру в размер, используя болгарку.
  3. Удалите строительный мусор из полученных канавок.
  4. Соберите арматурный каркас и поместите в пазы.
  5. Заполните полости раствором цемента, выровняйте поверхность.

Технология выполнения работ довольно проста. Важно использовать качественные стройматериалы и придерживаться последовательности выполнения операций. Это позволит самостоятельно укрепить газобетонные стены.

Originally posted 2017-12-11 17:10:11.

pobetony.expert

Опалубка армопояса на газобетон, виды

Армопояс является важной частью строения из газобетона, так как он создает жесткость стен, и равномерно распределяет нагрузки от вышестоящих перекрытий, блоков и крыши.

Армопояс должен быть кольцевым(непрерывным), то есть, располагаться по всем несущим стенам, опалубка соответственно тоже должна быть неразрывной, а сам бетон должен заливаться за один раз.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Опалубка под армопояс должна быть максимально ровной по всем плоскостям, ведь чем она ровней, тем меньше усилий вы потратите на выравнивание в будущем.

Варианты опалубки для армопояса

Существуют варианты съемной и несъемной опалубки:

  • Полностью деревянная.
  • Деревянная с внутренней стороны.
  • Несъемная из газобетона.

Чтобы определиться с требуемой опалубкой, нужно учитывать толщину стены и назначение армопояса. Ведь межэтажный и подкрышный армопоясы несколько отличаются. Под перекрытия нужен более прочный и широкий армопояс, а под мауэрлат сгодится армопояс тоньше.

К примеру, если у вас толщина стены всего 200 мм, то 50 мм будет занимать утеплитель, остается всего 150 мм, из них еще 50 мм на защитный слой бетона для арматуры, в итоге остается всего 100 мм. Для армопояса под мауэрлат этого достаточно, но для перекрытий –маловато. Как итог мы имеем, что в данном случае нам подходит только съемная деревянная опалубка.

Стяжка опалубки шпильками

Одним из вариантов съемной опалубки являются плиты OSB, усиленные деревянными брусками, а также шпильками. После выравнивания опалубки высверливаются отверстия в OSB, ставятся пластиковые трубочки на всю ширину опалубки, и вставляются шпильки, которые далее затягиваются гайками с шайбами.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Шпильки должны располагаться в нижней части опалубки, ведь жидкий бетон создает максимальное давление именно внизу, и шпилька предотвращает выдавливание опалубки. После заливки бетоном и его затвердения, шпильку вытаскивают, трубочку подрезают и заполняют монтажной пеной.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Такой вариант опалубок является очень надежным, но трудоемким. Для большинства случаев хватит деревянных подпорок.

Опалубка из газобетона и OSB

Если толщина газобетонной стены 300 мм, то тут уже можно использовать несъемную или частично несъемную опалубку в виде тонких 100мм блоков из газобетона.

  1. Выкладываете с внешней стороны на клей тонкие блоки из газобетона.
  2. Крепите утеплитель к газобетону на саморезы.
  3. Вяжете арматурный каркас, прямо на месте.
  4. Внутреннюю часть закрываете деревянной опалубкой(OSB).

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Так как газобетонная опалубка является теплой, то в качестве утеплителя можно положить не 50 мм ЭППС, а всего 30 мм. В итоге, для железобетонного армопояса останется 170 мм, чего вполне хватит для опирания плит перекрытия и деревянных балок.

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Подробно про возведение такой опалубки смотрите в видеоролике от Константина, в котором он делал опалубку под железобетонные плиты перекрытия, а также под мауэрлат

Несъемная опалубка из газобетона

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Армопояс на газобетон – Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Вариант с полностью несъемной опалубкой очень удобен для армопояса под мауэрлат. В качестве несъемной опалубки можно использовать готовые U-блоки, или же выкладывать тонкие блоки с обеих сторон от армопояса.

Более подробно про такой вариант опалубки смотрите в видео.

Как сделать опалубку для армопояса

ПОХОЖИЕ СТАТЬИ:

stroy-gazobeton.ru
