Как работает анкерный болт – Анкерный болт. Описание, особенности, виды, применение и цена анкерных болтов

Содержание

Зачем нужен анкер?

Слово «анкер» в переводе означает якорь, и это слово как нельзя лучше отображает функции анкерных болтов, которые для краткости называют просто анкер. Подобно якорю, удерживающему корабль, анкерные болты закрепляют массивные предметы на полу, стенах, потолке. При этом важно, чтобы материал, к которому производится крепление, был твёрдый и плотный – преимущественно это настоящий бетон. Пенобетон и другие его пористые разновидности, а также пустотелые блоки для крепления анкерами не подходят. Для крепления в пористые материалы применяются химические анкеры. Как правило, без анкеров не обойтись при ремонте и строительстве домов. Применение анкеров предусматривается при проектировании жилых домов, а также в уже готовых проектах жилых домов.

Как устроен анкерный болт?

Анкер, как правило, состоит из трёх частей – болта с коническим расширением на конце, надетой на него металлической трубки с продольными надрезами, и гайки. При закручивании гайки конус на конце болта продвигается внутрь трубчатой втулки и раздвигает её продольные разрезы, которые расклиниваются в отверстии и фиксируют в нём анкер. Чем сильнее затягивается гайка, тем больше расклинивается трубка и крепче фиксируется анкерный болт в месте крепления.

Разновидности анкерных болтов

Принцип действия анкеров один, а разновидностей их много. Это обусловлено необходимостью крепления различных предметов к разным поверхностям, как вертикальным (стены), так и горизонтальным (пол, потолок). Наиболее часто используются следующие разновидности анкерных болтов.

Обычный анкер с гайкой. Как он устроен и работает, было рассмотрено выше. Применяется такой анкерный болт для крепления в горизонтальное или наклонное основание из бетона, полнотелого кирпича, камня.
Анкер с крюком. Применяется для крепления к стенам предметов, которые время от времени требуется снимать. Этот анкер аналогичен предыдущему, а отличается тем, что имеет на конце крюк, вращая который, укрепляют анкер в отверстии. Гайка при этом служит фиксатором.
Анкер с кольцом. Аналогичен анкерному болту с крюком, только вместо крюка на конце имеет кольцо. Эта разновидность применяется для подвешивания чего-либо к потолку или установки растяжек.

Распорный (ударный) анкер. Отличается способом монтажа. Его не закручивают, а забивают ударом молотка с последующей фиксацией при помощи гайки. Такой анкерный болт не предназначен для высоких нагрузок и используется для крепления нетяжёлых предметов, главным образом, в быту.
Двухраспорный анкерный болт. Отличается двойной трубчатой втулкой, которая при вращении стержня распирается в двух местах – в его конце и середине, что обеспечивает более надёжное крепление.
Анкеры с головками под крестовую отвёртку и шестигранный ключ. Эти разновидности применяются наиболее часто, особенно в быту. Анкеры под отвёртку являются самой мелкой разновидностью этого крепежа, их диаметр не превышает 12мм.

Как установить анкерный болт?

Установить любую разновидность анкерного болта несложно.

Сверлим отверстие в месте установки. Диаметр сверла подбирают таким образом, чтобы он был равным диаметру анкерного болта. Глубина отверстия обязательно должна быть больше, чем длина анкера, поскольку извлечь даже не закрученный анкерный болт из отверстия весьма проблематично.
Очищаем отверстие от пыли, продувая его спринцовкой, делать это ртом не рекомендуется из-за опасности попадания пыли в глаза. В чистое отверстие вставляем анкерный болт, вгоняя его лёгкими ударами молотка.
Затягиваем гайку до упора, после чего её откручиваем, надеваем на стержень прикрепляемую деталь и возвращаем гайку на место, тщательно затягивая её ключом.

Анкерные болты – очень нужный, во многих случаях незаменимый крепёж. Они используются как в промышленном строительстве, так и в быту, при ремонте и строительстве домов. Готовые проекты индивидуальных домов, а также другие самые разнообразные проекты домов, как правило, разрабатываются с учетом использования такого вида крепежа.

montos.ru

Анкерный болт с кольцом – как применить крепеж дома? + видео

Такой крепежный элемент, как анкерный болт с кольцом, может использоваться не только для монтажа люстры! Наша статья расскажет о том, где целесообразнее всего применять такой крепеж, и что, собственно, собой представляет этот элемент.

Анкер – устройство и область применения

Давайте, прежде всего, выясним основные технические данные этого крепежа. Его устройство – это, прежде всего, основание и ножка, на которой имеется резьба. На конце такого крепежа обычно накручена гайка конусообразной формы, целью которой является распор втулки. Втулка одевается на резьбу и практически всю ее закрывает. Головка крепежного элемента выполнена в виде кольца. Прямое назначение такого крепежа – крепление к чему-либо различных подвесных конструкций, как пример можно привести обычную люстру, которая фиксируется на потолок.

Также анкер с кольцом очень часто используют монтажники, когда устанавливают строительные леса. Предварительно установив анкер в стену здания, к нему крепят стойки лесов для того, чтобы они надежно держались. Он является очень удобным крепежным элементом в области устройства различных растяжек и для создания эффекта натяжения. К примеру, электромонтажники используют такое крепление, когда проводят коммуникационные линии проводов.

Установив анкер в стене, к нему крепят талреп и проводят натяжку провода, такое натяжение – довольно прочное и удобное в монтаже.

Перед монтажом крепежного элемента нужно все знать о материале, из которого состоит поверхность, в которую необходимо установить анкер. Технологические требования допускают установку крепежа только в поверхность из бетона, природного строительного камня и полнотелого кирпича. В пустотелом материале крепеж утрачивает свои прочностные характеристики.

Как работает анкерный болт с кольцом и его модификации?

Теоретически такой крепеж должен выдерживать возложенную на него нагрузку на вырывание и очень плотно сидеть в посадочном отверстии. С практической стороны с анкером так и происходит. Ведь в основе крепежа заложен удерживающий метод распирания, который является на сегодняшний день самым эффективным методом среди устройств анкерных болтовых конструкций. Распорный эффект создается в момент закручивания болта, та самая конусообразная гайка начинает постепенно вкручиваться во втулку и распирать ее.

Как только вы почувствуете, что для того, чтобы еще раз провернуть анкер, нужно увеличивать усилия или применить дополнительный «рычаг», значит ваш крепеж встал на место и готов к эксплуатации. При выборе крепежного элемента обязательно учитывайте особенности материала, из которого он изготовлен. Хотя все крепежи этого семейства выполнены из металла, но материал бывает разный. В качестве примера приведем вам перечень материалов, из которых изготавливают анкерный крепеж:

Обычная сталь, в этом случае крепеж выполнен в упрощенном варианте без дополнительной обработки.
Гальванически оцинкованная сталь, такой крепеж проходит дополнительную обработку и менее подвержен преждевременному разрушению и воздействию на него окружающей среды.
Нержавеющая сталь, могут использоваться марки А1, А2, А3, соответственно, различные модификации имеют разные прочностные и эксплуатационные характеристики.
Латунь – как правило, более мягкий металл и практически не подвержен появлению коррозии. Может применяться в местах повышенной влажности и даже непосредственно устанавливаться в воде.

Как видите, различные материалы подразумевают под собой различные прочностные характеристики. Поэтому, выбирая крепеж для своих целей, учитывайте эти особенности. Также важным показателем является длина ножки анкера, обычно рабочая поверхность болта начинается от 70 миллиметров и достигает 165 миллиметров. Такое различие позволяет проводить установку болта в рыхлых бетонах и при этом соблюдать технические требования к крепежу.

Двухраспорный анкер с кольцом – увеличиваем нагрузку в несколько раз

Как показала практика, не во всех случаях распорный анкер может помочь нам установить подвесную конструкцию. В случае если нам нужно очень прочное неразъемное соединение, для крепления достаточно тяжеловесных подвесных конструкций, рекомендуется использовать в качестве крепежа двухраспорный анкер, сейчас мы вам объясним почему. Устройство такого крепежа – это все та же шпилька с резьбой по всей длине, на конце шпильки устанавливается конусообразная гайка.

Только в данном крепежном элементе используют две, а иногда и три распорные гильзы вместо одной. Такие гильзы имеют форму конуса, и при закручивании первая гильза входит во вторую и, таким образом, распирает конструкцию, создавая дополнительную удерживающую силу. Также под кольцом наваривается дополнительная гайка под ключ, это сделано для того, чтобы облегчить сам процесс установки и зажатия крепления. При двойном распоре для того, чтобы закрутить анкер, нужно приложить немалые усилия.

Плюс ко всему, вы застрахованы от повреждения самого кольца, с помощью которого обычно и закручивают болт до распора. Где же на практике применяется такая технология крепления? Такой крепеж очень часто применяют при выполнении такелажных работ. На него могут повесить цепь большого диаметра, а это достаточно приличный вес. Также такое крепежное устройство часто используют для удержания стального троса больших диаметров, данная система крепежа без труда справляется с высокой нагрузкой.

Все о правилах монтажа анкера

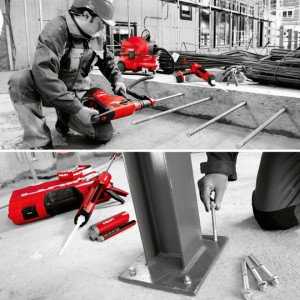

На практике монтаж анкерного крепления не должен вызвать у вас особых трудностей, все, что нам понадобится для того, чтоб установить крепеж, это перфоратор, сверло по бетону, соответствующее диаметру крепежа, молоток и гаечный ключ. Вот подробная пошаговая инструкция, которая поможет нам в работе.

Как правильно установить анкер — пошаговая схема

Шаг 1: Сверлим отверстие

В первую очередь нужно просверлить отверстие, в которое в дальнейшем встанет наше крепление. Для этого вставляем в патрон перфоратора сверло и сверлим отверстие на глубину длины нашего болта.

Шаг 2: Очищаем отверстие от пыли

Как правило, после сверления в отверстии для анкерного крепежа остается много бетонной крошки, ее необходимо удалить из отверстия, желательно всю. В противном случае остатки бетонной пыли после работы сверлом не дадут плотно войти в стену гильзам анкерного крепления. Для того чтобы качественно очистить отверстие, можно использовать пылесос, который максимально удалит всю пыль.

Шаг 3: Вставляем и уплотняем крепление

На следующем этапе необходимо вставить анкер в отверстие и задавить его по максимуму. После молотком необходимо его уплотнить, практически до самого кольца.

Шаг 4: Затягиваем гайку и распираем анкер

Теперь нам необходимо гаечным ключом затянуть крепеж, чтоб распорная гайка выполнила свои функции и разжала гильзу в отверстии. Обычно для этого необходимо сделать два-три оборота анкера вокруг своей оси. Другим признаком готовности крепежа к эксплуатации будет невозможность провернуть крепеж.

remoskop.ru

Анкеры — надёжный крепёж

Одним из самых надёжных видов крепежа, применяемого при строительстве и ремонте, являются анкеры. Уже в самом переводе этого слова — «якорь», раскрывается часть технологии, за счёт чего работает этот вид крепежа. В целом же в технологии анкерных креплений используется три фактора — это прежде всего упор, когда анкер вставляется в просверленное (часто насквозь) отверстие, и благодаря прочности материала сопротивляется силам внешних нагрузок, направленных на излом или смятие; трение между телом анкера и материалом, в который вставлен анкер, причём оно значительно усиливается распорным элементом анкера; и наконец замоноличивание, возникающее вследствие создания химической связи между поверхностью анкера и поверхностью материала, в который вставлен анкер. Анкера, в зависимости от их типа, могут работать как по одной из описанных технологий, так и с комбинацией их.

Принцип работы с анкерами прост — вначале сверлиться отверстие в необходимом материале (бетон, кирпич и пр.), туда вставляется анкер, разжимается и его крепежный элемент ввинчивается в резьбу за счёт этого возникает чрезвычайно прочное соединение.

Основные факторы, влияющие на надёжность крепежа анкерами

1. При чрезвычайной нагрузке, и особенно если она направлена близко к оси анкера, а не перпендикулярно, анкер может просто вырвать. На это влияет также прочность и монолитность материала, в который он ввинчен, так вырыв может произойти без разрушения основания, материала, в который было произведено крепление, так и с разрушением.

2. Если же нагрузка на анкер распределена правильно (близко к перпендикуляру от оси), но превышает некоторые пороговые значения сопротивления материала анкера, его может просто срезать. Поэтому при изготовлении анкеров применяются очень высококачественные материалы.

3. Если анкер заметно выступает над поверхностью материала, в который ввинчен, то работают силы и на изгиб, и при воздействии определённых нагрузок на анкер просто произойдет излом или изгиб анкера и крепеж как таковой разрушится.

4. Под воздействием химических реакций на протяжении длительного времени может произойти коррозия материала анкера, что способствует его разрушению, особенно при воздействии сильных нагрузок.

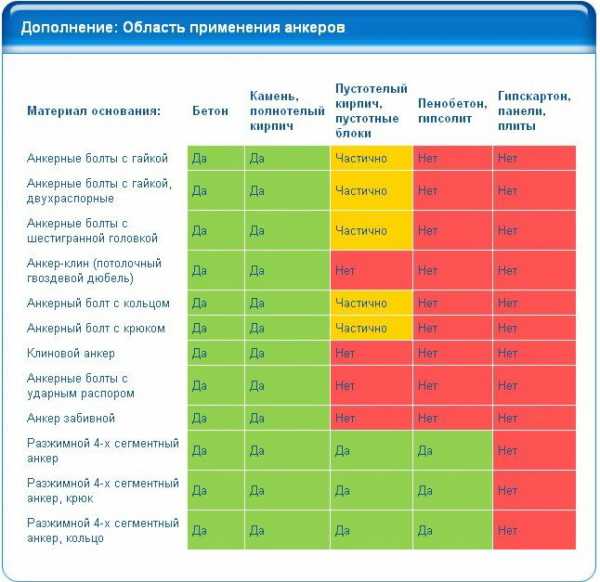

По преобладанию используемых технологий, описанных выше, и их комбинаций, анкеры разделяют на два типа — механические и химические.

Рассмотрим ниже подробнее механические анкеры.

Анкерный болт с гайкой

Используется в строительных и монтажных работах для крепежа тяжелых массивных элементов, таких как металлоконструкции, ограждения, консоли, пр.) к прочному, надёжному основанию, которое разрушиться под большими нагрузками. В качестве такого основания может выступать кирпичная кладка, бетонное изделие, каменная стена. Характеризуется высокой надёжностью при больших нагрузках, при правильной установке в материал. Анкерный болт с гайкой работает за счёт вставки в предварительно подготовленное отверстие и распора в нём вкручиваемым крепежным элементом.

Анкер двухраспорный с гайкой

Используется, если вам необходимо получить максимально надёжный крепеж, способный выдержать очень высокие нагрузки. В основном применяется при креплении металлических конструкций. Работает анкер двухраспорный по технологии двойного распора, т.е. у него имеется две зоны расклинивания.

Анкерные болты с шестигранной головкой

Применение данного типа анкеров оправданно, когда вам необходимо совместить задачу надёжного, способного выдерживать очень высокие нагрузки крепежа, с требованиями эргономичности и эстетического вида внутри помещения/здания. А благодаря тому, что при монтажных работах у анкерных болтов с шестигранной головкой не возникает смещений крепежных элементов, часто используется при работе с электрическим инструментом, значительной облегчающим процесс монтажа, в частности, гайковертом.

Потолочный анкер — клин

В случае, если вам надо получить надёжное монтажное соединение в твёрдых и прочных материалах потолка, типа бетона, и при этом важна скорость работы, часто используется потолочный анкер — клин, применяемый в основном при крепеже листовых либо просто тонких металлических изделий, наподобие профилей, уголков и реек.

Анкерный болт с кольцом

Отличается чрезвычайно высокой надёжностью и используется если вам надо повесить к прочному материалу (бетон, кирпичная и каменная кладки) значительные тяжести, к примеру ворота, крепления стальных канатов, цепей. Анкерный болт с кольцом применяется в случае несъёмного, стационарного крепления, снимать груз и нагружать снова при его применении не получится.

Анкерный болт с крюком

В отличии от предыдущего типа крепежа, анкерный болт с крюком уже позволяет делать съёмные конструкции, осуществлять временный крепеж. Но данный тип соединения также отличается высокой надёжностью и прочностью, при монтаже в прочные материалы тяжелых, создающих высокую нагрузку элементов и конструкций.

Анкер клиновой

Данный тип крепежа осуществляется сквозным монтажом, с просвеливанием до конца перегородки или стены из прочного бетона, каменной или кирпичной кладки, вставлением в это отверстие анкера клинового, забивкой молотком и дальнейшим затягиванием ключём этого очень прочного соединения. Используется при монтаже очень тяжелых, создающих высокие нагрузки металлоконструкций, балок, несущих консолей.

Анкерные болты с ударным распором

Данный тип крепежа применяется для широкого спектра элементов, которые необходимо закрепить на прочном основании, типа бетона или каменной кладки. При этом используется сквозной монтаж и расклинивание за счёт забивания гвоздя в сквозное отверстие анкера.

Анкер забивной стальной

Самое простое, но в то же время и одно из наиболее надёжных креплений подобного рода. Снаружи может иметь насечку, но может быть и с гладкой поверхностью. Вставляется в заранее высверленное и подготовленное (очищенное) отверстие в очень прочном материале, разжимается (уже обеспечивая фиксацию), и далее по внутренней резьбе в него ввинчивается болт или шпилька. Анкер забивной стальной применяется для ответственных работ, подразумевающих очень высокие нагрузки на крепление при его дальнейшем использовании.

Цанга латунная, анкер латунный

Имеет близкие к анкеру забивному стальному принципы работы, но изготовлена из материала с большим содержанием меди, за счёт чего достигается высокое сопротивление коррозии и долговечность прочного соединения. Цанга латунная применяется не только при крепеже к полнотелым особопрочным материалам, но и к пустотелому кирпичу, пенобетону. Часто используется при монтаже и лёгких конструкций, вплоть до реек и шкафов.

Разжимной 4-х сегментный анкер

Состоит из четырёх элементов — сегментов одного цилиндра, где с одной стороны эти элементы собраны в кольцо, а с другой — стянуты пружиной. При монтаже в него ввинчивается метрический болт или крюк с резьбой или кольцо, и сегменты распираются и расклиниваются в зависимости от прочности материала основания, куда вставлен разжимной анкер, угол распирания может быть разным. Применяется при монтаже тяжёлых конструкций в прочных материалах, и конструкций средней тяжести в материалах менее плотных и прочных, типа силикатного кирпича, пористого или старого бетона и пр.

Разжимной 4-х сегментный анкер, крюк

Указанный чуть выше четырёхэлементный анкер, который идёт в комплекте с крюком, что позволяет делать временный, непостоянный, но прочный монтаж строительных конструкций, прежде всего съёмных, а также растяжку кабелей.

Разжимной 4-х сегментный анкер, кольцо

Указанный чуть выше четырёхэлементный анкер, который идёт в комплекте с кольцом, и предназначен для постоянного, несьёмного крепежа тяжелых строительных элементов в прочных материалах основания, и лёгких элементов в материалах непрочных.

На сегодняшний день при проведении строительных или ремонтных работ различных объектов анкерные болты применяются довольно часто. Связано это, прежде всего, с высокой степенью надёжности монтажа, которого можно достичь используя анкерный крепеж качественного изготовления. Такую прочность можно объяснить следующими факторами, лежащими в основе работы анкеров, а именно упор, трение и замоноличивание. Каждая из данных технологии позволяет надежно закрепить болт в любой тяжеловесной конструкции.

Анкерные болты — один из самых надёжных видов крепежа, применяемого при строительстве и ремонте. Инсталлировать анкерный крепеж достаточно просто. Для этого необходимо просверлить отверстие в предоставляемом материале, например, в камне, кирпиче или бетонной поверхности. После этого установить анкерный болт и ввинтить его крепежный элемент в резьбу.

Существуют два типа анкеров — механические и химические. В данном разделе в широком ассортименте представлены механические анкерные болты разных видов. Забивной анкерный болт — наиболее простой вариант анкера. Чаще всего его используют для работы с каменными или бетонными конструкциями.

Сделанные из стали закладные анкеры характеризуются тем, что имеют на концах шайбы, высаженные головки и крюки. Обычный анкерный болт используют для передачи как осевых, так и боковых усилий. Однако для осевых усилий существуют и специальные касательные анкеры.
