Анкерные болты для бетона – Анкера для бетона: виды и особенности

Содержание

Анкерные болты по бетону размеры


Каких размеров бывают анкерные крепления для бетона?

Бетон отличается от большинства строительных материалов повышенной твердостью. Чтобы прикрепить к нему что-либо, требуются специальные анкеры. Это крепежный элемент, состоящий из двух частей: распорной и шпильки или болта, по сути — усовершенствованный вариант пластикового дюбеля, но предназначенный для более высоких нагрузок. Он фиксируется в отверстии за счет силы трения, упора или химическим способом.

Оглавление:

Размеры анкеров для бетона

Маркировка болтов имеет формат М6 8х100, где 6 — диаметр самого анкера в мм, 8 — диаметр отверстия, 100 — длина крепежа. Диаметр колеблется в пределах от 6 до 20 мм (М6 — М20), а длина может быть от 25 до 220 мм. Чем больше толщина стен, тем длиннее изделие нужно купить. От размеров зависит величина нагрузки, которую он способен выдержать. Диаметр отверстия всегда на 2 мм больше, чем у болта. Некоторые производители в маркировке не указывают диаметр резьбы, а только размер отверстия и длину (например 10х50).

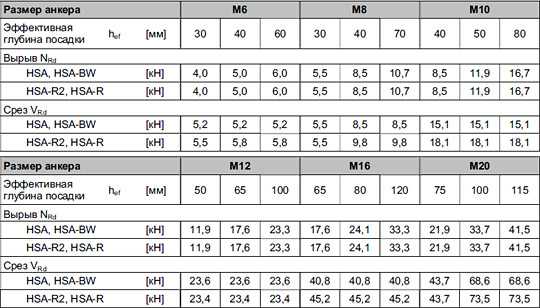

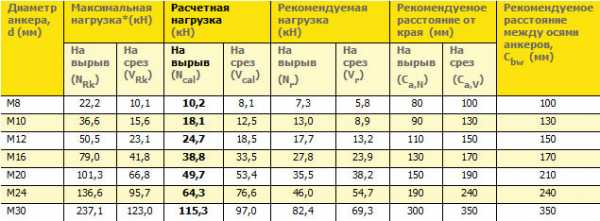

Таблица параметров, из которой видна зависимость допустимой нагрузки на вырыв от размера крепежа:

Рекомендуемая нагрузка на вырыв, kNРазрушающая нагрузка на вырыв, kN
М 8 10х808,521,5
М 8 10х16017,143
М 10 12х9013,433,8
М 10 12х20029,975,4
М 12 14х10021,052,9
М 12 14х24050,2126,6

Разновидности анкерных болтов для бетона

1. Забивной. Этот вид изготавливают из стали или латуни. Он имеет специальную распорную втулку (полый цилиндр) с прорезями. На ее внутренней части находится резьба. Внутрь вставлен боек. При забивании он расширяет стенки втулки, что и обеспечивает надежную фиксацию. После этого в цилиндр вкручивают резьбовую шпильку с гайкой.

2. Потолочный. Состоит из металлической шпильки с отверстием на одном конце, стопорной шляпки и клина, который движется вдоль крепежа. Используют при монтаже сравнительно легких конструкций из тонких листов металла или профиля, светильников.

3. Рамный. Для установки реек, оконных и дверных рам, коробок из дерева алюминия, пластика. Распорная втулка имеет две зоны расклинивания: под шляпкой и на несущей части.

4. Двураспорный. Анкеры этого вида имеют две распорных втулки, что позволяет применять их при монтаже тяжелых предметов.

5. Клиновой. Это вид имеет вид стержня с гайкой и цилиндрической муфтой на противоположных концах. Подбирают при установке деревянных и металлических элементов. Его преимущество — расклинивание по всей длине. Это позволяет использовать его для крепления тяжелых предметов к потолку или бетону низкого качества.

6. Клиновой с кольцом. Для растяжки кабелей и тросов, подвесных конструкций. Вместо болта у него резьбовая шпилька с кольцом.

7. С крюком. Выбирают при монтаже тяжеловесных подвесных систем (люстры, цепи, леса).

8. Стержневой. Имеет удлиненный размер, подходит для установки многослойных конструкций большой толщины.

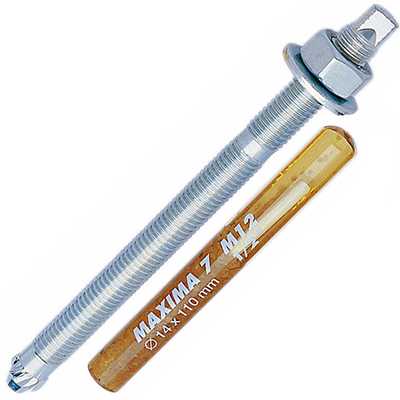

9. Химический. Фиксация осуществляется за счет использования особого клея (полимерная смола). Его применяют для пористых материалов (пено- и газобетон). В тщательно очищенное отверстие на две трети заливают клеящий состав или вставляют стеклянную ампулу с небольшой его порцией, затем вставляют болт. Целостность ампулы при этом нарушается, клей распределяется по отверстию. При условии правильного выполнения монтажа такую конструкцию вырвать из отверстия невозможно. Оно выдерживает нагрузку на отрыв в 2,5 раза большую чем любой механический анкерный болт. Еще одно достоинство — химический анкер не создает внутреннего напряжения, что снижает вероятность разрушения.

Анкерные крепления к бетону выбирают на основании расчета нагрузки, типа крепежа, материала стен, пола, потолка. Нужно учитывать, из чего изготовлен болт: сталь с антикоррозийным покрытием или латунь. Стальные анкера для бетона прочнее, латунные вообще не способны выдерживать большие вертикальные нагрузки.

ВидМинимальная цена за штуку, рубли
Забивной3
Рамный4,5
Двураспорный30
Клиновой5
С кольцом или крюком8
Химический200

Цена зависит от материала, размера и производителя. Одна из популярных марок — Hilti. Несколько примеров его продукции:

  • Анкер-шпилька Hilti HTS — особая версия с запатентованным дизайном. Изготавливается из оцинкованной стали с нержавеющим покрытием. Помимо обычного применения подойдет для растянутого бетона или с трещинами.
  • Анкер для высоких нагрузок Hilti HSL — эта серия предназначена для самых высоких нагрузок на вырыв, подходит при монтаже в отверстия, выполненные алмазной техникой.
  • Химические анкера Хилти — предназначены при установке креплений любой сложности, в том числе для сверхтяжелых нагрузок, имеют короткий срок застывания.

Стоимость продукции Hilti соответствует ее качеству.

Монтаж анкерных болтов в бетон

Для установки понадобятся:

  • перфоратор или дрель с такой функцией;
  • сверло по бетону;
  • строительный пылесос;
  • молоток;
  • гаечный ключ.

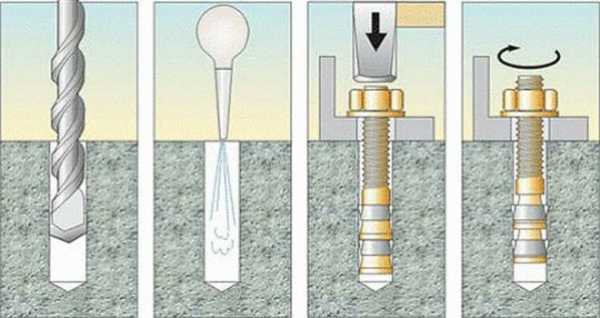

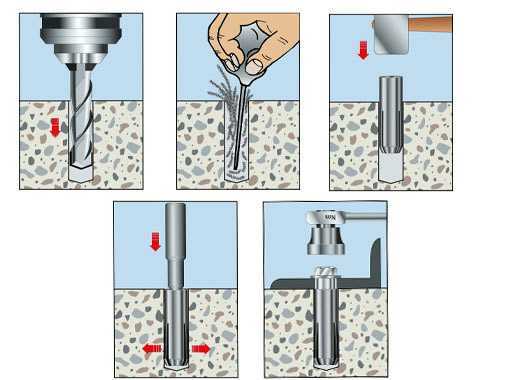

Порядок выполнения работы:

  • Нанести разметку под сверления. Это нужно сделать очень точно. После монтажа анкерный болт фиксируется настолько прочно, что вытащить его невозможно.
  • Просверлить отверстия. Их длина должна точно соответствовать длине распорной части анкера. Для соблюдения этого условия на буре ставят ограничитель. Расстояние от края стены должно быть в 2,5 раза больше глубины сверления.
  • Очистить просверленные отверстия от бетонной крошки пылесосом, резиновой грушей, сжатым воздухом из баллончика.
  • Если не удалось полностью удалить крошку, то допустимо углубить отверстие на 1,5-2 см.
  • Вставить распорную часть болта.
  • Вбить ее молотком так, чтобы ее края не торчали над поверхностью.
  • Вставить болт или резьбовую шпильку.
  • Затянуть гайку. Крутить нужно до тех пор, пока поворачивание станет невозможным. Если производитель указывает максимальное усилие закручивания, то рекомендуется использовать динамометрический ключ. Нельзя затягивать до упора, особенно при работе с пенобетоном. Это может вызвать разрушение материала.

Монтаж химических анкеров в бетон

Для установки химических анкеров в бетон понадобятся:

  • ампулы (капсулы) или клей;
  • резьбовые шпильки;
  • монтажный пистолет;
  • перфоратор и бур по бетону;
  • строительный пылесос;
  • гаечный ключ.

Если необходимо монтировать большое количество креплений, то лучше выбрать клей. Ампулы применяют в случаях, когда объем работ сравнительно небольшой. После нанесения разметки, высверливания и очистки отверстий от бетонной крошки действуют следующим образом:

  • На две трети заполнить сверления клеем с помощью монтажного пистолета или вставить ампулы.
  • Установить шпильку. Вкручивать ее постепенно, чтобы клей равномерно распределился.
  • Не закручивая гайку подождать высыхания клея. Время застывания у каждого состава разное.
  • Затянуть гайку ключом.

Анкерный болт для бетона — единственный вариант крепежа для любых предметов и конструкций к этому материалу. Качество зависит от правильного подбора типа и размера. Монтаж можно произвести, даже не имея большого опыта строительных работ.

stroitel-lab.ru

Размеры анкерных болтов по бетону для промышленности и дома

О том, что человечество не придумало более надежного способа крепления для бетона и камня, чем анкерный болт, известно многим строителям. Такой крепеж обладает широким разнообразием (рис 1), что связано с различиями по:

  • форме анкера и его конструкции;
  • способу крепления;
  • материалу изготовления составных частей;
  • размерам;
  • предназначению.

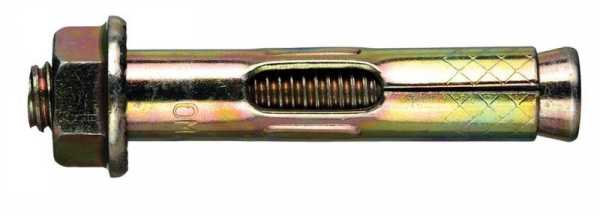

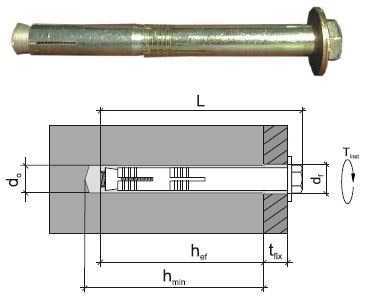

анкера (рис.1) анкерный болт с гайкой (рис.2)

Размеры анкерных болтов по бетону

Часто встречающимся вариантом считается анкерный болт с гайкой, который состоит из 3-х частей (рис 2). Такой анкер похож на металлический винт с распорками. На том конце, где обычный крепеж имеет головку под отверстие, наблюдается наличие конусного утолщения. Сверху на крепежный элемент надевается металлическая трубчатая втулка с распорками с одной стороны и гайка со стопорной шайбой. При навинчивании гайки на винт, разжимаются распорки в отверстии, обеспечивая надежное крепление. Шайба при этом служит для предотвращения углубления гайки дальше, чем рассчитано.

анкерный болт с крюком (рис.3) анкерный болт с кольцом (рис.4)
Размеры анкерных болтов по бетону с гайкой:
  • диаметр 6-28мм;
  • длина от 60 до 300 мм.

Крепежные элементы производят из стали, содержащей большое количество углерода. Для обеспечения коррозионной стойкости, такой крепеж оцинковывают или наносят покрытие, предотвращающее коррозию. Иногда его выполняют из нержавейки.

Близок к оформлению и принципу действия анкерный болт с крюком (рис 3). Анкер действует путем расширения распорки, только его продолжение состоит из крюка. Анкер закрепляется за счет вращения крюка, а гайка зафиксирует положение. Его применяют тогда, когда крепежные элементы, прикрепленные таким способом, придется периодически снимать. В наших квартирах ярким примером применения крепежного болта с крюком считается использование крепежных элементов в водонагревательных баках, полках, зеркалах, кондиционерах.

анкерный болт двухраспорный (рис.5) анкер забивной (рис.6)
Размеры анкерных болтов по бетону с крюком:
  • М 6, М8, М10;
  • М12,М14, М16, М20;
  • М24, М30.

Мало чем отличается от предыдущих вариантов крепления анкер с кольцом (рис 4). Единственным отличием считается продолжение винта петлей. Такой анкер незаменим при установке креплений на потолке. На нем удобно подвешивать люстры и другие элементы крепежа. Размеры анкерных болтов по бетону с кольцом идентичны предыдущим вариантам.

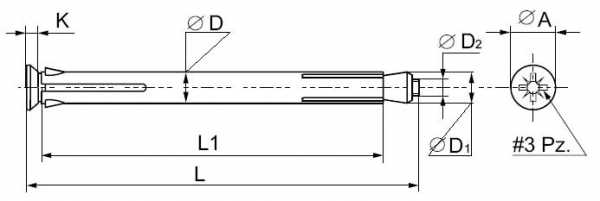

клиновой анкер (рис.7) анкера под крестообразную отвертку (рис.8)

Двухраспорный анкерный болт во многом сходен с предыдущими элементами крепежом. Такая форма крепления считается более удачной, так как обладает двойным распором за счет двойной трубчатой втулки (рис 5 ).

Забивной анкер имеет на конце распорки (рис 6) Для монтажа, его сильно ударяют молотком по штоку. Гайка служит для фиксации необходимого предмета на стене. Несущая трубчатая конструкция такого крепежного элемента рассчитана на применение там, где не нужны высокие нагрузки. В промышленном производстве такой вид крепления приемлем не всегда.

Клиновой анкерный болт (рис 7) считается модификацией стандартного анкерного болта с гайкой – очередной попыткой улучшить конструкцию. Его сложные элементы удорожают изделие, но ненамного улучшают его качество.

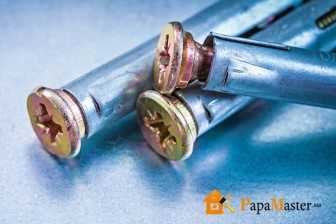

Есть еще анкеры с головкой, рассчитанные под шестигранник и под крестовую отвертку. Их не надо путать с анкером с гайкой. В них шестигранник находится на болте, а крепление проводится при помощи конусной гайки. Бетонный болт с креплением под крестообразную отвертку (рис 8) обычно имеет небольшие размеры (до М12).

Особенное место в когорте бетонных болтов отводится анкеру с цангой. Размеры таких анкерных болтов по бетону могут иметь диаметр до 300-400 мм. В их состав входит цанга с конусной резьбой, длинная шпилька с шайбой и гайкой. Их применяют в промышленности и строительстве.

химические анкера (рис.9) установка (рис.10)

Химические анкеры

Кроме выше перечисленных конструкций, широкое применение получили химические анкеры, которые отличаются своей удивительной прочностью сцепления с бетоном. Методы крепления таких элементов очень простые. Они могут осуществляться с помощью анкерной гильзы или без нее. Как и в обычном способе, сначала сверлят отверстие. Затем его очищают и вставляют анкерную гильзу и заполняют ее из пистолета клеящим составом, а затем вставляют металлический элемент. Также проделывают, только без гильзы (рис 9). Такое крепление глубоко проникает в поры основания. А при отвердевании, анкер надежно соединяется с основанием, образуя монолит.

Монтаж

Самый часто применяемый способ крепления анкеров – при помощи распорки. Для этого перфоратором с буром сверлится отверстие нужного диаметра и необходимой длины. Его прочищают и забивают анкер так, чтобы гильза анкера была заглублена до уровня поверхности (рис 10). Затем затягивается гайка, которая расклинивает конусный шток. Гайку затягивают до упора. После этого, ее откручивают и вешают на пруток то, что необходимо. Следующий этап — навинчивание гайки назад и ее затяжка ключом.

ЧИТАТЬ ПО ТЕМЕ:

Как выбрать перфоратор наиболее оптимально.

Вывод

Вне зависимости от видов, анкерные крепления обеспечивают надежное сцепление с бетоном. Размеры анкерных болтов по бетону рассчитаны для установки в условиях производственных процессов и домашнего хозяйства. Каждый потребитель выбирает себе тот вариант, который приемлем для применения в разных условиях.

papamaster.su

Анкерный болт с гайкой: параметры, монтаж, ГОСТ

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.

Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька. На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

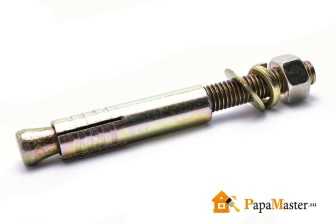

Конструкция анкерного болта с гайкой

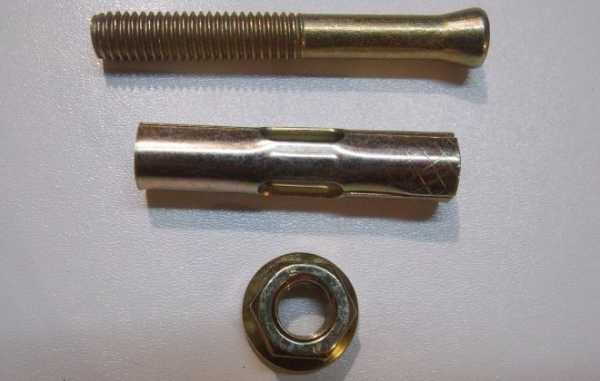

Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.

Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки. Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию. Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Двухраспорные анкерные болты, оснащенные гайкой

Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный. Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.

Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.

Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется

Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.

Правила монтажа

Даже если вы правильно выбрали анкерный болт, оснащенный гайкой, ориентируясь на размеры и вес фиксируемого с его помощью предмета, неправильный монтаж сведет все ваши усилия на нет. Существует ряд несложных правил, соблюдение которых позволит вам обеспечить крепежный элемент требуемым уровнем надежности и долговечности.

Этапы установки анкерного болта

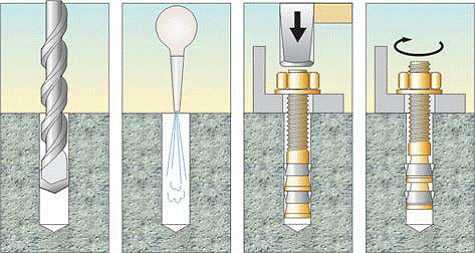

Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

  1. В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
  2. Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
  3. После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.
Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий. Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.

met-all.org

Каких размеров бывают анкерные крепления для бетона?

Там, где для дерева мы бы могли использовать болты и саморезы (больше информации о саморезах приведено здесь), для бетона понадобится фиксация посерьезнее. Сами по себе ж/б изделия достаточно прочны, чтобы выдерживать высокие нагрузки, вот только обычным крепежным элементам нет никакой возможности за них зацепиться. Именно поэтому сегодня выпускаются самые разномастные анкерные крепления к бетону, которые и сами прочно фиксируются в его массе, и надежно удерживают прикрученные конструкции.

Оглавление:

Что собой представляет?

Анкерное крепление – это по сути цилиндрический корпус или втулка, которая при закручивании в нее болта либо подтягивания гайки испытывает давление изнутри. От этого гильза раздается в стороны, и распорный анкер буквально застревает в стене – в игру вступают силы трения и происходит механическая блокировка. Разбирать перед установкой его не нужно.

От того, как исполнено оголовье болта, зависит, что можно будет прикрепить к стене с помощью такого изделия, и насколько это будет удобно:

1. Болт с шайбой – применяется наиболее часто, так как хорошо прижимает конструкции к стене из бетона. Хотя никто не мешает накинуть шайбу на обычный анкер самостоятельно.

2. С гайкой – с его помощью удобно крепить тяжелые предметы, так как он продевается в проушину еще «на полу». Не придется держать на весу тот же телевизор, пытаясь совместить его с подготовленным отверстием в стене.

3. Кольцо или крюк – такой анкерный болт для бетона устанавливается сперва сам по себе. Потом на него можно вешать все, что нужно.

4. Г-образный – очень похож на анкер с крюком на конце, но изогнутым под прямым углом. Этот тип крепления часто применяется для подвешивания к стене съемных элементов (бойлеров, конвекторов и т.д.).

5. Шпилька – практически универсальный вариант для наружных работ, хотя здесь все зависит от особенностей ее защитного покрытия. К примеру, анкер-шпилька Hilti HST предназначен только для условий сухих помещений. Зато допускает установку в бетон со следами растрескивания.

Есть и другие конструкции подобных креплений, принцип работы которых отличается лишь незначительными нюансами благодаря особому исполнению распорной втулки:

Очень простой в действии крепеж – фактически это просто металлический чопик с внутренней резьбой и клином в форме конуса. В бетонной поверхности предварительно высверливают отверстие подходящего размера. После этого анкер просто забивается в подготовленное гнездо молотком (лучше киянкой, чтобы не расплющить). Гильза распирается, когда в нее закручивается болт. Естественно, что цена за штуку чисто символическая.

Отличается от «коллег» возможностью сквозной установки. К тому же клиновой распорный анкер оснащен двумя втулками, повышающими надежность монтажа. Применяется на поверхностях высокой плотности – бетон без повреждений, каменная кладка, полнотелый кирпич. После высверливания отверстие очищать от цементной пыли необязательно.

Распорный анкер гарпунного типа изготавливается из оцинкованной углеродистой стали. Предназначен для работы в условиях высоких нагрузок вырывающих (до 53 кН) или на срез (до 67,4 кН). Такие изделия рекомендуется применять на растрескивающемся напряженном бетоне. В момент установки с каждым поворотом гайки подрезающая втулка с зубцами постепенно распирается, буквально вгрызаясь в стенки гнезда.

Любой механический анкер обязательно должен иметь антикоррозионное покрытие (цинковое или латунное), чтобы щелочная среда не смогла повредить металлическое крепление.

Продукция Hilti

Сегодня на рынке наиболее полно представлен ассортимент механических анкеров от компании Hilti, 10 лет назад наладившей производство расходных стройматериалов в нашей стране. Стоит изучить технические характеристики анкера Hilti и сориентироваться по ценам.

Нагрузки, кНРазмеры, ммСтоимость, рубли
Маркировкана срезна вырывДлинаРезьба / диаметр
HST8,7 – 62,72,3 – 30,675 – 295М8 – М1679 – 145
HLC2,5 – 10,51,4 – 5,640 – 758 – 1224
HSV3,23,475 – 150М8 – М1211 – 33
HSL-3-G11,7 – 78,415,6 – 46,9102 — 220М8 – М20143 – 1180
DBZ1,61,640612 – 18

Приведенная таблица параметров самых востребованных видов отлично иллюстрирует возможности применения механических фиксаторов. К примеру, клин DBZ используется только для установки легкого оборудования и каркасных систем облицовки в бытовых условиях, потому и стоимость его низкая. А анкер-шпилька HSL-3-G, напротив, идеально подходит для крепления тяжелых и ответственных конструкций, так как выдерживает очень высокие нагрузки, но и цена его впечатляет.

Технические характеристики изменяются в зависимости от основных размеров – диаметра и длины. Чем они больше, тем выше нагрузки крепеж сможет выдержать.

Нюансы выбора

Механические анкера нужно подбирать сразу по нескольким параметрам. Во внимание принимаются не только очевидные условия, вроде размера и толщины скрепляемых элементов. На окончательный выбор повлияют и другие факторы:

  • Особенности прикрепляемого к бетону изделия.

Особенно это важно для различных механизмов и установок, передающих на цементную постель вибрационные нагрузки. Если нет возможности подобрать фиксатор с нужными характеристиками, можно купить анкер для растянутого бетона.

Большинство метизов предназначено для внутренних работ. А наружные оцинкованные не слишком долго служат, после того как деформируются в гнезде. Поэтому надежнее будет купить изделие из нержавеющей стали для использования в неблагоприятных условиях.

И конечно же, следует учитывать состояние бетона, с которым предстоит работать. Ведь даже для растрескивающихся поверхностей можно подобрать металлическое крепление.

Химические анкера

В общем понимании это вовсе не металлическое изделие, но действительно надежный способ. Их основные достоинства – упрощение монтажных работ и неподверженность коррозионному износу. Кроме того смолы, входящие в состав, при застывании дополнительно упрочняют бетон в точке крепления, что позволяет использовать их даже для конструкций из пористых блоков.

Различают два основных вида химанкеров:

1. Ампульные.

В отверстие под химический анкер закладывается стеклянная капсула, содержащая клейкую массу – в процессе работы туда же устанавливается металлическая шпилька, которая пробивает оболочку, позволяя «клею» растечься. Через несколько минут синтетическая смола намертво скрепит бетон и вставленный фиксатор, но до того момента стержень нагружать нельзя. Химические анкера выгодно отличаются тем, что они не распираются изнутри, а значит, не создают дополнительное напряжение в бетонной толще.

2. Инъецирующие.

Как понятно из названия, они отдаленно похожи на поршневой шприц, подающий клеящую массу. Профессиональные тубы большого объема для химанкерования устанавливаются в монтажные пистолеты. Стоят такие типы дешевле ампульных, а разовая порция впрыскиваемого состава не ограничивается объемом капсулы. В результате в отверстии не остается незаполненных пустот, поэтому крепление получается абсолютно надежным.

Ко второй категории относятся и химические анкера Хилти, хотя в форме капсул они тоже выпускаются. Для предотвращения излишнего растекания состава в толще ячеистых бетонов производитель рекомендует пользоваться специальной сетчатой гильзой. Ее нужно вставить в отверстие под крепление перед инъектированием.

Для химических анкеров важно, чтобы рабочая жидкость не была слишком вязкой – это позволит ей легко проникать в мельчайшие капилляры бетона и надежно фиксироваться.

stroitel-list.ru

vest-beton.ru

характеристики, установка, размеры и цены

Анкерный болт позволяет крепить разные системы. Используется для монтажа конструкций из бетона – как ячеистых, так и полнотелых. В основе каждого изделия – две части: шпилька и распорный элемент. Они есть во всех болтах, отличия могут быть лишь в параметрах, а также форме и прочих приспособлениях.

Оглавление:

  1. Особенности применения
  2. Монтаж своими руками
  3. Цена разных видов

У любого изделия есть обозначение, например: 8/10х50. Величины указаны в миллиметрах. Означают они следующее:

  • первая цифра (8) – это размер резьбы;
  • вторая (10) – диаметр;
  • третья (50) – величина изделия.

Стандартные размеры анкерных болтов для бетона:

  • диаметр: 6 – 24;
  • резьба: М5 – М20;
  • длина: 18 – 400.

Есть и прочие технические характеристики болтов:

1. вырывающая сила: 10,5 – 18,3 кН. Вырыв анкера может выглядеть по-разному. Либо это вылет части без ущерба для конструкции, либо окончательное разрушение места соединения;

2. изгибающий момент: 5,2 – 25,7 Нм;

3. крутящийся момент: 10 – 40 Нм. Если показатели анкерного болта не превышают указанные значения, можно говорить об их надежности.

От характеристик обычно зависит и цена. Анкер может быть нестандартным, если это обусловлено конструкцией объекта. Проект детали в этом случае разрабатывается по специальным СНиПам. Анкерные болты по бетону покрывают цинком, это позволяет избежать разрушения и предотвратить ржавчину крепежа.

Классификация

Анкерный крепеж обладает особой прочностью. Потому используется в конструкциях из бетона большой массы, там, где на соединительные участки предполагается высокая нагрузка. Например:

  • перила либо ограждения;
  • балконы;
  • консоли;
  • рельсы;
  • ворота;
  • фасады.

Также этот способ позволяет прикреплять элементы к цельному камню или бетону.

Они могут быть нескольких видов:

  • с анкерной плитой;
  • изогнутый;
  • прямой;
  • съемный;
  • составной;
  • с коническим концом.

У каждого есть несколько типов исполнения. Размер может варьироваться в зависимости от предназначения, интервал – от 1,2 до 14 см. Аналогом отечественного болта является анкер с гайкой. Правда, его цена обычно чуть выше.

Анкеры, используемые для бетона, отличаются и по способам монтажа:

1. глухие. Ставят прежде, чем залить бетон. Крепеж имеет форму изогнутой шпильки. Это позволяет удерживаться в фундаменте после его застывания очень надежно. Пока растворная масса застывает, болты удерживают специальные приспособления – кондукторы;

2. съемные. Дополнительно используются плиты и закладные детали. Анкер фиксируют клеем либо раствором песка и цемента. В основании болты вставляют в пазы или закрепляют цангами. Их монтируют прежде, чем перейти к бетонированию.

По методике установки – могут быть химические и механические. Последние встречаются следующих видов:

1. закладной. Он закладывается в бетон и затвердевает в нем;

2. клиновый. Во время монтажа расширяется и тем самым фиксируется;

3. забивной. В отверстие забивается втулка, куда позже входит болт;

4. с шайбой. Он позволяет прочно зафиксировать элемент у основания. К примеру, бытовой прибор либо навесную мебель;

5. с гайкой. Удобно крепить массивные предметы на высоте. В стене необходимо заранее установить болт, «надеть» на него отверстия в той части, которую требуется закрепить, и зафиксировать гайкой. Подходит для бытовых приборов, которые время от времени со стены приходится снимать;

6. с крюком или кольцом. Его прикрепляют к перегородкам из бетона. Применяются чаще всего для приборов освещения и во время монтажа коммуникаций. Размер здесь индивидуален для каждого случая. Чем тяжелее предмет, тем прочнее должен быть анкерный крепеж. Длина обычно равна толщине основы;

7. распорный;

8. двухраспорный. В нем присутствуют две подвижные муфты. Это обеспечивает крепление повышенной прочности;

9. рамный. Применяется при монтаже пластиковых и деревянных окон. Снабжен скрытой головкой.

Механизм крепления анкера держится на трех главных принципах:

  • склеивание. Нагрузки компенсируются касательным напряжением там, где анкер соединяется с основанием из бетона. Распространяется на клеевые элементы и закладные детали, у которых нет уширения;
  • упор. Нагрузки компенсируются внутренним сопротивлением излому. Возникают в глубине основы;
  • трение. Болт принимает нагрузку и передает ее на фундамент. Для трения необходима распирающая сила.

Знание принципа действия внешних сил нужно для того, чтобы понимать, как крепить анкера. Разрушаются они тоже по наиболее распространенным схемам:

  • излом;
  • выгорание;
  • изгиб;
  • вырыв;
  • плавление.

Самостоятельная установка

Монтировать лучше всего сразу после того, как фундамент будет залит, пока раствор еще не застыл. Схема работы зависит от плана помещения, от того, как в нем располагаются стены, двери, перегородки. Анкеры размещают исключительно под внешними стенами, минуя дверные проемы и перестенки.

Погружать крепежные изделия в бетон необходимо по центру. Утапливать неглубоко. Снаружи должна остаться часть длиной около 6 см. Следите, чтобы раствор не попал на резьбу, в противном случае ее придется чистить.

Устанавливать анкеры следует с шагом до 40 см. Они должны держаться строго в вертикальном положении. Предотвратить крен, пока бетон застывает, поможет специальное устройство, которое фиксируется к опалубке. Если болт ставят еще до заливки, его можно прикрепить к арматуре.

В фундамент, который уже застыл, крепеж вставляют в специальные отверстия. Их высверливают буром либо сверлами подходящего диаметра.

Если требуется установить в основание анкер с гайкой, то алгоритм следующий:

  • сверлим отверстие, диаметр которого полностью повторяет размер крепежа;
  • очищаем дырку от пыли;
  • разместить болт. Если идет трудно, можно забить его молотком;
  • заворачиваем гайку на 4-5 оборотов.

Расценки

Стоимость во многом зависит от предназначения и характеристик. Ниже приведены примерные цены на разные типы.

НомерРазмерЦена за штуку, рубли
HSAHSTГОСТ
1М8х1153662
2М10х903775
3М12х15060120115
4М16х140120180140
5М20х170230310140

Цены сравнивались на модели близкого размера. Таблица позволяет сделать некоторые выводы. К примеру, анкер-шпильки типов HSA можно купить значительно дешевле HST со сходными характеристиками, при этом получить изделие аналогичного качества.

stroitel-list.ru

размеры крепежей, разновидности распорных болтов

Крепежные элементы являются необходимым компонентом различных конструкций. Они служат гарантией надежного закрепления тех или иных предметов на поверхности. Анкера для бетона традиционно используются для капитального строительства. С мягкими материалами работать легко, так как в них можно зафиксировать практически любой объект. Бетон же является более капризным за счет своей высокой твердости и хрупкости. Именно поэтому здесь и нужны анкера.

Общее понятие

Анкера используются не только для бетона, но и для закрепления различных объектов на основе природного камня, кирпича и т. д. Перед установкой такого крепежа обустраивается отверстие с различными размерами. Сюда и помещается болт в будущем. Он характеризуется высокой удерживающей способностью. Ее удается обеспечить благодаря:

  • силе трения;
  • наличию опорного элемента специального типа.

Последний вступает во взаимодействие со стенками отверстия изнутри. Также можно выделить склеивающие способности особого состава, который применяется для отдельных разновидностей анкерных элементов.

Крепежные изделия, обладающие способностью раскрываться изнутри, пользуются наибольшей популярностью. Создаваемое таким образом соединение отличается большой надежностью. Если болт был сделан на основе углеродистой стали, его поверхность содержит цинковое напыление. Оно является гарантией защиты от коррозии.

Размерный ряд

Чаще всего указываются анкера для бетона размеров такого формата М10 12х100. Здесь обозначение можно расшифровать так:

  • М10 — резьба болта для бетона в поперечнике;
  • 12 — это диаметр в миллиметрах, важно высверлить отверстие аналогичного диаметра перед установкой анкера;
  • 100 — это длина болта, выраженная в миллиметрах.

Типовые размеры анкеров, используемых в домашних условиях, обычно варьируются в следующих пределах: резьба — М6-М12, длина анкеров — 55−150 мм. Бывает и множество других вариантов, но это узкоспециализированные виды анкерного крепежа для бетона, предназначенные для профессионалов.

Особенности монтажа

Крепление всегда должно быть надежным. Когда используется анкерный болт, на этот показатель может оказывать влияние целый перечень важных моментов:

  • качество поверхности, куда устанавливается анкер;
  • типоразмер крепежа и то, подобран ли он соответственно нагрузкам, оказываемым на него;
  • проведение предварительной подготовки места, куда будет размещен анкер, и правильность его установки;
  • показатели прочности болта.

Анкерные болты можно устанавливать в разнотипные конструкции. Материал, из которого они сделаны, должен быть прочным и качественным. Это могут быть фундаменты из бетона, кирпичные и бетонные перегородки, плиты перекрытия и стены.

Анкерные болты всегда играют роль вспомогательного элемента. Они позволяют надежно закреплять подвесные потолки, балки, осветительное оборудование, необходимое для потолочных перекрытий, лестниц, несущих конструкций внушительных габаритов. Зафиксировать болт можно посредством расклинивания втулки в пространстве щели. Также можно рассматривать применение особого клеевого состава. Он скрепляет между собой внутренние стенки проделанной щели и болт.

Механические болты

Наиболее востребованным видом анкерных болтов являются крепежные изделия механического типа. Их подтипом являются забивные анкера. Они подходят для материалов повышенной твердости и плотности. Посредством специального устройства их раскрывают внутри щели. После этого можно вкручивать сам крепёж.

Еще одной разновидностью являются распорные анкера для бетона. Они довольно распространены и используются для различных типов стройматериалов. Их можно назвать универсальными, так как они способны выдерживать значительные нагрузки. Особый клин позволяет расклинивать в пространстве отверстия распорную втулку. Эти изделия хороши тем, что с их помощью можно фиксировать даже массивные предметы. Это могут быть разного рода оборудование, ворота из металла. Не стоит забывать, что от прочности и других свойств конструкции непосредственно зависит надежность закрепления.

Рамный анкер — классический представитель указанного семейства. Он применяется во время установки дверей, окон. Специально для указанных болтов допускается распорная втулка с двумя областями расклинивания. Они сосредоточены в основании и около шляпки. Имеются и двухраспорные варианты, которые оснащаются двумя просторными втулками. Именно они гарантируют максимально надежное сцепление. Соответственно, можно применять их для монтажа массивных предметов.

Прочие виды

Существуют также клиновые и химические анкера. Отдельную категорию составляют стержневые болты. Клиновой тип имеет два подтипа. Первый предполагает использование молотка и кернера. Добавочные приспособления убирают после расклинивания втулки внутри болта, а впоследствии вкручивают в него шпильку.

Несколько проще удаётся установить второй вид клиновых анкеров. На них присутствует шпилька резьбового типа, один из концов которой имеет форму конуса. Когда затягивается гайка, соприкасающаяся с конструкцией, куда ставится крепёж, распорная втулка сжимается конусовидной частью. Это и гарантирует надежность закрепления в готовом отверстии.

В определенных типах крепежа этого вида присутствуют зубцы. Они сосредоточены на наружной плоскости распорной втулки. Это гарантирует надежное сцепление крепежного изделия со стенками щели изнутри.

Стержневой анкер является разновидностью клиновидного. От стандартного болта он отличается увеличенной длиной. С подобным анкером удается работать на многослойных системах, у которых имеется внушительная толщина. Анкер выбирают в зависимости от указанных в ГОСТ размеров. Также важное значение имеет разновидность крепления, которое следует производить с его помощью. Ключевое значение имеет и правильный расчёт нагрузки, которая оказывается на анкер. Надо помнить, что испытываемая болтом нагрузка не должна превышать предусмотренных законом стандартов более чем на 25%.

Химические анкера применимы для пористых материалов. Клеевой состав заполняет полости внутри материала, за счет чего поверхности под ними сцепляются друг с другом. Если монтаж был произведен с соблюдением всех правил, выдернуть болт без механического повреждения поверхности конструкции невозможно.

Чтобы соединение получилось качественным, надо обеспечивать максимальную чистоту отверстий, куда устанавливают анкера. Специальные капсулы и тубы применяются для подачи клея в заданную область. Отвердитель, как и клей, должны обязательно применяться в точных пропорциях.

Существует множество видов анкерных болтов, которые позволяют решать те или иные задачи. Чтобы применение их было максимально полезным, необходимо ориентироваться на описание этих материалов, их свойство и предназначение. Конечно же, важно соблюдать технику строительных и ремонтных работ, использовать правильные инструменты.

tvoidvor.com

Выбираем анкеры для работы с бетоном

На производстве и в быту нередко возникает необходимость в закреплении массивных предметов к бетонным основаниям: стенам, полам, фундаментам. Это может быть технологическое оборудование, строительная конструкция, бытовая техника, мебель – все варианты перечислить невозможно. Также сложно рассказать и про все существующие на сегодняшний день варианты анкеров, используемые для решения таких задач. Мы расскажем о 4 наиболее востребованных видах анкеров, применяемых для работы с бетоном.

Фундаментные анкерные болты

Используемые в промышленном и гражданском строительстве фундаментные анкерные болты имеют множество разновидностей. Общим для всех крепежных изделий этой группы является лишь то, что все они предназначены для заделки в монолитные бетонные, каменные или кирпичные фундаментные конструкции. Внешний вид и габариты этих анкеров могут существенно различаться. Глубина заделки болтов может составлять от 5 см до 5 метров и, соответственно длине, увеличивается и диаметр этих метизов. Основными видами анкеров для фундаментов можно назвать:

  • Прямые фундаментные анкеры. Представляют собой стальные штыри с резьбой на одном из концов. Могут заливаться в фундамент при его изготовлении или устанавливаться в уже готовую конструкцию при помощи специального клея. Согласно нормам длина такого крепежа не должна превышать 140 см.
  • Изогнутые, напоминающие своей формой крюк. Могут иметь длину до 180 см и применяются исключительно в железобетонных конструкциях;
  • С анкерной плитой. Эти болты имеют вид резьбового стержня, на одном из концов которого при помощи шайб и гаек закреплена плита, обеспечивающая максимально эффективную фиксацию в бетонном основании. Выпускаются длиной до 5 метров.
  • Составные анкеры. Подгруппа изделий, включающая в себя крепеж, состоящий из резьбовой шпильки, соединенной муфтой с штырем, анкерной плиты и гаек. Применяются там, где нужно выполнить стяжку массивных строительных конструкций или деталей оборудования. Могут иметь длину в несколько метров.
  • Съемные. Представляют собой болт, вкручивающийся в специальную анкерную систему, предназначенную для монолитной заделки в бетонные или кирпичные строительные конструкции.

Химические анкерные болты

Анкеры такого типа фиксируются в заранее подготовленном в бетоне отверстии при помощи специального химического состава, кратко называемого клеем. При установке такого метиза, важно тщательно соблюдать технологию, иначе его несущая способность может оказаться недостаточной для работы с проектными нагрузками. Монтаж выполняется в тщательно очищенное от мусора и пыли отверстие, куда на 2/3 глубины залит клей. Спустя указанное в инструкции от производителя системы время анкер можно использовать по назначению.

Фиксация такого крепежа происходит за счет заполнения клеем полостей и неровностей материала, поэтому наилучший результат эти анкеры показывают с пористыми видами бетона. Если все требования при монтаже соблюдены, то такой болт «работает» очень эффективно и выдернуть его из бетона, не повредив конструкцию, практически невозможно. В качестве химического компонента таких анкеров обычно используются различные виды эпоксидных смол.

Забивные анкерные болты

Крепежные изделия для работы с бетоном, относящиеся к механическим анкерам. Состоят из двух частей: обоймы из стали или прочного сплава, который расклинивается в отверстии, подготовленном в основании, и болта, вкручивающегося в эту обойму. Чаще всего применяются в строительстве. При помощи анкеров такого типа крепят не слишком массивные элементы наружной и внутренней облицовки, легкие строительные конструкции, коммуникации, инженерное и бытовое оборудование. Длина этих крепежных деталей может составлять от 25 до 80 мм, при внешнем диаметре от 8 до 25 мм. Забивные анкеры нельзя использовать с непрочными основаниями, такими как растрескавшийся или поврежденный бетон. Также специалисты не рекомендуют превышать расчетную нагрузку на этот метиз более чем на 25%.

Распорные анкерные болты

Распорные анкеры для бетона наиболее востребованы в отделочных строительных работах. Состоят эти изделия из распорной втулки и клина. Эффективность метизов такого плана во многом зависит от прочности материала, в который они устанавливаются. Действие анкера основано на работе сил трения, которые препятствуют извлечению втулки, расширенной клином, из бетона. Монтируют распорные изделия в готовые отверстия разными способами – клин может как вкручиваться во втулку, так и забиваться. Разновидностью распорного болта является рамный анкер, втулка которого имеет не одну, а две зоны расширения – на теле анкера и возле шляпки. Такая продукция широко применяется при установке элементов наружного и внутреннего остекления: окон, перегородок, фасадных светопрозрачных систем.

Выбор анкеров для работы с бетоном, кроме небольших изделий для бытового использования и отделки – это сложная и ответственная задача, которая должна решаться силами квалифицированных специалистов. Подбор фундаментных и некоторых видов химических болтов производится при помощи сложных инженерных расчетов, ведь от надежности этих анкерных крепежей часто зависит прочность конструкций здания или безопасность технологического оборудования.

Полезные советы 03.05.2018 17:02:59

krepcom.ru

Размеры анкерных болтов по бетону для промышленности и дома

О том, что человечество не придумало более надежного способа крепления для бетона и камня, чем анкерный болт, известно многим строителям. Такой крепеж обладает широким разнообразием (рис 1), что связано с различиями по:

  • форме анкера и его конструкции;
  • способу крепления;
  • материалу изготовления составных частей;
  • размерам;
  • предназначению.
анкера (рис.1)
анкерный болт с гайкой (рис.2)



Размеры анкерных болтов по бетону

Часто встречающимся вариантом считается анкерный болт с гайкой, который состоит из 3-х частей (рис 2). Такой анкер похож на металлический винт с распорками. На том конце, где обычный крепеж имеет головку под отверстие, наблюдается наличие конусного утолщения. Сверху на крепежный элемент надевается металлическая трубчатая втулка с распорками с одной стороны и гайка со стопорной шайбой. При навинчивании гайки на винт, разжимаются распорки в отверстии, обеспечивая надежное крепление. Шайба при этом служит для предотвращения углубления гайки дальше, чем рассчитано.

анкерный болт с крюком (рис.3)
анкерный болт с кольцом (рис.4)



Размеры анкерных болтов по бетону с гайкой:

  • диаметр 6-28мм;
  • длина от 60 до 300 мм.

Крепежные элементы производят из стали, содержащей большое количество углерода. Для обеспечения коррозионной стойкости, такой крепеж оцинковывают или наносят покрытие, предотвращающее коррозию. Иногда его выполняют из нержавейки.

Близок к оформлению и принципу действия анкерный болт с крюком (рис 3). Анкер действует путем расширения распорки, только его продолжение состоит из крюка. Анкер закрепляется за счет вращения крюка, а гайка зафиксирует положение. Его применяют тогда, когда крепежные элементы, прикрепленные таким способом, придется периодически снимать. В наших квартирах ярким примером применения крепежного болта с крюком считается использование крепежных элементов в водонагревательных баках, полках, зеркалах, кондиционерах.

анкерный болт двухраспорный (рис.5)
анкер забивной (рис.6)



Размеры анкерных болтов по бетону с крюком:

  • М 6, М8, М10;
  • М12,М14, М16, М20;
  • М24, М30.

Мало чем отличается от предыдущих вариантов крепления анкер с кольцом (рис 4). Единственным отличием считается продолжение винта петлей. Такой анкер незаменим при установке креплений на потолке. На нем удобно подвешивать люстры и другие элементы крепежа. Размеры анкерных болтов по бетону с кольцом идентичны предыдущим вариантам.

клиновой анкер (рис.7)
анкера под крестообразную отвертку (рис.8)



Двухраспорный анкерный болт во многом сходен с предыдущими элементами крепежом. Такая форма крепления считается более удачной, так как обладает двойным распором за счет двойной трубчатой втулки (рис 5 ).

Забивной анкер имеет на конце распорки (рис 6) Для монтажа, его сильно ударяют молотком по штоку. Гайка служит для фиксации необходимого предмета на стене. Несущая трубчатая конструкция такого крепежного элемента рассчитана на применение там, где не нужны высокие нагрузки. В промышленном производстве такой вид крепления приемлем не всегда.

Клиновой анкерный болт (рис 7) считается модификацией стандартного анкерного болта с гайкой – очередной попыткой улучшить конструкцию. Его сложные элементы удорожают изделие, но ненамного улучшают его качество.

Есть еще анкеры с головкой, рассчитанные под шестигранник и под крестовую отвертку. Их не надо путать с анкером с гайкой. В них шестигранник находится на болте, а крепление проводится при помощи конусной гайки. Бетонный болт с креплением под крестообразную отвертку (рис 8) обычно имеет небольшие размеры (до М12).

Особенное место в когорте бетонных болтов отводится анкеру с цангой. Размеры таких анкерных болтов по бетону могут иметь диаметр до 300-400 мм. В их состав входит цанга с конусной резьбой, длинная шпилька с шайбой и гайкой. Их применяют в промышленности и строительстве.

химические анкера (рис.9)
установка (рис.10)



Химические анкеры

Кроме выше перечисленных конструкций, широкое применение получили химические анкеры, которые отличаются своей удивительной прочностью сцепления с бетоном. Методы крепления таких элементов очень простые. Они могут осуществляться с помощью анкерной гильзы или без нее. Как и в обычном способе, сначала сверлят отверстие. Затем его очищают и вставляют анкерную гильзу и заполняют ее из пистолета клеящим составом, а затем вставляют металлический элемент. Также проделывают, только без гильзы (рис 9). Такое крепление глубоко проникает в поры основания. А при отвердевании, анкер надежно соединяется с основанием, образуя монолит.

Монтаж

Самый часто применяемый способ крепления анкеров – при помощи распорки. Для этого перфоратором с буром сверлится отверстие нужного диаметра и необходимой длины. Его прочищают и забивают анкер так, чтобы гильза анкера была заглублена до уровня поверхности (рис 10). Затем затягивается гайка, которая расклинивает конусный шток. Гайку затягивают до упора. После этого, ее откручивают и вешают на пруток то, что необходимо. Следующий этап — навинчивание гайки назад и ее затяжка ключом.

ЧИТАТЬ ПО ТЕМЕ:

Как выбрать перфоратор наиболее оптимально.

Вывод

Вне зависимости от видов, анкерные крепления обеспечивают надежное сцепление с бетоном. Размеры анкерных болтов по бетону рассчитаны для установки в условиях производственных процессов и домашнего хозяйства. Каждый потребитель выбирает себе тот вариант, который приемлем для применения в разных условиях.

papamaster.su

Самый надежный вид крепления – анкерные болты по бетону

Анкерные болты по бетону – это вид крепежей, достаточно востребованных в бытовой и строительной сфере. С помощью метизов выполняются крепления деталей, заготовок, монтажных конструкций к бетонной поверхности.

Размеры и формы анкеров

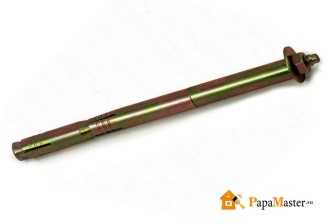

Крепеж состоит из внутреннего болта, гайки, расположенной на конце и корпуса. Метиз оснащен специальной пластиковой прокладкой, не позволяющей влаге попадать внутрь конструкции. Анкерными болтами осуществляется установка габаритных конструкций, обладающих большим весом, на бетон, например: водонагреватели, качели (к потолку и перекладине), спортивные стенки, спутниковые тарелки.

Поскольку метиз является распорным, то крепление анкерных болтов в бетоне происходит следующим образом:

  • установка выполняется в предварительно высверленное в бетонном основании отверстие, диаметр которого равен внешнему диаметру болта;
  • метиз вставляется в стену через отверстие, имеющееся на фиксируемой конструкции;
  • болт закручивается по часовой стрелке;
  • при этом гайка, расположенная на конце, втягивается внутрь корпуса;
  • происходящее в это время расширение корпуса, приводит к увеличению его диаметра и плотной посадке в бетонной поверхности.

Анкер вставляется в стену в целом виде. Разобрать перед установкой можно крепеж с гайкой, скрутив ее.

Размеры крепежей

Основными составляющими анкерных болтов являются распорный элемент и шпилька. Технология производства метизов во всех случаях одинакова. Различаются крепежи между собой линейными параметрами, формой и дополнительными приспособлениями. Величины измеряются в мм. Первая цифра сообщает размер внешнего диаметра (размер резьбы), вторая – диаметр внутреннего болта, третья указывает длину метиза. Например, в маркировке имеется числовая запись (12*10*100), значит: резьба — 12 мм, диаметр – 10 мм, длина – 100 мм.

Существуют следующие размеры анкерных болтов по бетону:

  • резьба варьируется М5 — М20;
  • величина диаметра – от 6 мм до 24 мм;
  • длина болта – от 18 мм до 400 мм.

Чем толще и длиннее изделие, тем надежнее и прочнее будет выполнен крепеж любой конструкции к бетонной поверхности.

Основные виды

Основным отличием клинового анкера является отсутствие рубашки. Клин, расположенный внутри втулки, расширяется во время вкручивания метиза в заранее просверленное в бетоне отверстие. Гайка, затягивающаяся после вбивания клинового крепежного элемента, расширяет втулку, что позволяет выполнить плотную и надежную фиксацию стержня. Применяется клиновой анкер для крепления крупногабаритных и тяжелых конструкций к бетонному основанию.

Наиболее востребован в строительстве распорный анкер, имеющий длину от 20 до 120 мм, диаметр от 40 20 мм. Втулка распорного анкера, проходящая вдоль всего стержня, оснащена внутри резьбой. Расположенный на конце резьбы клиновидный элемент, распирает втулку при закручивании. Применяется распорный крепеж, когда необходимо зафиксировать деталь на кирпичной или бетонной поверхности. Монтаж проводится с предварительным высверливанием отверстия, имеющим определенную глубину и диаметр.

Анкер разжимной оснащен гильзой с несколькими ответвлениями, расположенной внутри крепежа и раздвижной гайкой. Гайка, закручиваясь, раздвигает лепестки, создавая надежную и практичную фиксацию конструкции в бетонном основании.

Втулка забивного анкера оснащена внутренним клином и специальными вырезами, которые при ударах, расширяют ее. Во время ударов, наносимых молотком, клин должен упираться в дно отверстия, предварительно просверленного в стене. Иногда, с помощью дорна, вставленного в изделие, удары наносятся по клину. Забивные крепежи различаются материалом, лежащим в основе изготовления (металлические или полимерные), но принцип действия у них один и тот же.

Основным отличием химических анкеров от других аналогов является то, что они приклеиваются к материалу. В просверленное отверстие вставляется брикет с клеем, который придавливается анкером.

Также крепежи по бетону бывают:

  • с шайбой, где широкая шайба обеспечивает плотное прижимание конструкции к основанию;
  • с гайкой наиболее удобный вид крепежа, считающийся самым востребованным в быту и строительстве;
  • с крюком (кольцом) обычно используется для крепления подвесных конструкций, а также для натяжения канатов, веревок, тросов;
  • г-образный анкер применяется для крепежа водонагревателей и батарей.

Выполнять крепление при помощи анкеров не только удобно, но и быстро, а также такой способ фиксации считается одним из самых надежных.

stroitel5.ru

размеры, обзор механических и химических крепежей Hilti

Там, где для дерева мы бы могли использовать болты и саморезы (больше информации о саморезах приведено здесь), для бетона понадобится фиксация посерьезнее. Сами по себе ж/б изделия достаточно прочны, чтобы выдерживать высокие нагрузки, вот только обычным крепежным элементам нет никакой возможности за них зацепиться. Именно поэтому сегодня выпускаются самые разномастные анкерные крепления к бетону, которые и сами прочно фиксируются в его массе, и надежно удерживают прикрученные конструкции.

Оглавление:

  1. Разновидности и описание
  2. Популярная марка Hilti
  3. Советы по выбору
  4. Изделия химического типа

Что собой представляет?

Анкерное крепление – это по сути цилиндрический корпус или втулка, которая при закручивании в нее болта либо подтягивания гайки испытывает давление изнутри. От этого гильза раздается в стороны, и распорный анкер буквально застревает в стене – в игру вступают силы трения и происходит механическая блокировка. Разбирать перед установкой его не нужно.

От того, как исполнено оголовье болта, зависит, что можно будет прикрепить к стене с помощью такого изделия, и насколько это будет удобно:

1. Болт с шайбой – применяется наиболее часто, так как хорошо прижимает конструкции к стене из бетона. Хотя никто не мешает накинуть шайбу на обычный анкер самостоятельно.

2. С гайкой – с его помощью удобно крепить тяжелые предметы, так как он продевается в проушину еще «на полу». Не придется держать на весу тот же телевизор, пытаясь совместить его с подготовленным отверстием в стене.

3. Кольцо или крюк – такой анкерный болт для бетона устанавливается сперва сам по себе. Потом на него можно вешать все, что нужно.

4. Г-образный – очень похож на анкер с крюком на конце, но изогнутым под прямым углом. Этот тип крепления часто применяется для подвешивания к стене съемных элементов (бойлеров, конвекторов и т.д.).

5. Шпилька – практически универсальный вариант для наружных работ, хотя здесь все зависит от особенностей ее защитного покрытия. К примеру, анкер-шпилька Hilti HST предназначен только для условий сухих помещений. Зато допускает установку в бетон со следами растрескивания.

Есть и другие конструкции подобных креплений, принцип работы которых отличается лишь незначительными нюансами благодаря особому исполнению распорной втулки:

Очень простой в действии крепеж – фактически это просто металлический чопик с внутренней резьбой и клином в форме конуса. В бетонной поверхности предварительно высверливают отверстие подходящего размера. После этого анкер просто забивается в подготовленное гнездо молотком (лучше киянкой, чтобы не расплющить). Гильза распирается, когда в нее закручивается болт. Естественно, что цена за штуку чисто символическая.

Отличается от «коллег» возможностью сквозной установки. К тому же клиновой распорный анкер оснащен двумя втулками, повышающими надежность монтажа. Применяется на поверхностях высокой плотности – бетон без повреждений, каменная кладка, полнотелый кирпич. После высверливания отверстие очищать от цементной пыли необязательно.

  • Самоподрезающий.

Распорный анкер гарпунного типа изготавливается из оцинкованной углеродистой стали. Предназначен для работы в условиях высоких нагрузок вырывающих (до 53 кН) или на срез (до 67,4 кН). Такие изделия рекомендуется применять на растрескивающемся напряженном бетоне. В момент установки с каждым поворотом гайки подрезающая втулка с зубцами постепенно распирается, буквально вгрызаясь в стенки гнезда.

Любой механический анкер обязательно должен иметь антикоррозионное покрытие (цинковое или латунное), чтобы щелочная среда не смогла повредить металлическое крепление.

Продукция Hilti

Сегодня на рынке наиболее полно представлен ассортимент механических анкеров от компании Hilti, 10 лет назад наладившей производство расходных стройматериалов в нашей стране. Стоит изучить технические характеристики анкера Hilti и сориентироваться по ценам.

Нагрузки, кНРазмеры, ммСтоимость, рубли
Маркировкана срезна вырывДлинаРезьба / диаметр
HST8,7 – 62,72,3 – 30,675 – 295М8 – М1679 – 145
HLC2,5 – 10,51,4 – 5,640 – 758 – 1224
HSV3,23,475 – 150М8 – М1211 – 33
HSL-3-G11,7 – 78,415,6 – 46,9102 — 220М8 – М20143 – 1180
DBZ1,61,640612 – 18

Приведенная таблица параметров самых востребованных видов отлично иллюстрирует возможности применения механических фиксаторов. К примеру, клин DBZ используется только для установки легкого оборудования и каркасных систем облицовки в бытовых условиях, потому и стоимость его низкая. А анкер-шпилька HSL-3-G, напротив, идеально подходит для крепления тяжелых и ответственных конструкций, так как выдерживает очень высокие нагрузки, но и цена его впечатляет.

Технические характеристики изменяются в зависимости от основных размеров – диаметра и длины. Чем они больше, тем выше нагрузки крепеж сможет выдержать.

Нюансы выбора

Механические анкера нужно подбирать сразу по нескольким параметрам. Во внимание принимаются не только очевидные условия, вроде размера и толщины скрепляемых элементов. На окончательный выбор повлияют и другие факторы:

  • Особенности прикрепляемого к бетону изделия.

Особенно это важно для различных механизмов и установок, передающих на цементную постель вибрационные нагрузки. Если нет возможности подобрать фиксатор с нужными характеристиками, можно купить анкер для растянутого бетона.

  • Условия среды.

Большинство метизов предназначено для внутренних работ. А наружные оцинкованные не слишком долго служат, после того как деформируются в гнезде. Поэтому надежнее будет купить изделие из нержавеющей стали для использования в неблагоприятных условиях.

И конечно же, следует учитывать состояние бетона, с которым предстоит работать. Ведь даже для растрескивающихся поверхностей можно подобрать металлическое крепление.

Химические анкера

В общем понимании это вовсе не металлическое изделие, но действительно надежный способ. Их основные достоинства – упрощение монтажных работ и неподверженность коррозионному износу. Кроме того смолы, входящие в состав, при застывании дополнительно упрочняют бетон в точке крепления, что позволяет использовать их даже для конструкций из пористых блоков.

Различают два основных вида химанкеров:

1. Ампульные.

В отверстие под химический анкер закладывается стеклянная капсула, содержащая клейкую массу – в процессе работы туда же устанавливается металлическая шпилька, которая пробивает оболочку, позволяя «клею» растечься. Через несколько минут синтетическая смола намертво скрепит бетон и вставленный фиксатор, но до того момента стержень нагружать нельзя. Химические анкера выгодно отличаются тем, что они не распираются изнутри, а значит, не создают дополнительное напряжение в бетонной толще.

2. Инъецирующие.

Как понятно из названия, они отдаленно похожи на поршневой шприц, подающий клеящую массу. Профессиональные тубы большого объема для химанкерования устанавливаются в монтажные пистолеты. Стоят такие типы дешевле ампульных, а разовая порция впрыскиваемого состава не ограничивается объемом капсулы. В результате в отверстии не остается незаполненных пустот, поэтому крепление получается абсолютно надежным.

Ко второй категории относятся и химические анкера Хилти, хотя в форме капсул они тоже выпускаются. Для предотвращения излишнего растекания состава в толще ячеистых бетонов производитель рекомендует пользоваться специальной сетчатой гильзой. Ее нужно вставить в отверстие под крепление перед инъектированием.

Для химических анкеров важно, чтобы рабочая жидкость не была слишком вязкой – это позволит ей легко проникать в мельчайшие капилляры бетона и надежно фиксироваться.

stroitel-list.ru
