Армирование ленточного фундамента: значение и особенности. Как армировать фундамент?

Главная » Фундамент для бани » Армирование ленточного фундамента: значение и особенности. Как армировать фундамент?

На фундамент все время оказываются различные воздействия: движение грунта, вес дома, изморозь. Такие действия приводят к деформации и разрушению основания, а если оно портится, то и сама баня простоит недолго. Чтобы постройка служила много лет, важно, чтобы ленточный фундамент был сделан правильно. Одним из этапов монтажа основания является армирование. Рассмотрим подробнее, что собой представляет армирование, зачем оно нужно, и как правильно вязать арматуру для ленточного фундамента.

Содержание

1. Армирование ленточного фундамента: что это и зачем нужно?
2. Из какого материала лучше делать арматурный каркас для ленточного фундамента?
3. Как правильно армировать ленточный фундамент своими руками?
4. Схема армирования ленточного фундамента
5. Как армировать ленточный фундамент? Делать связку или сварку?
6. Как вязать арматуру? Способы
7. Армирование углов ленточного фундамента

Армирование ленточного фундамента: что это и зачем нужно?

Армирование фундамента – это метод увеличения несущей способности конструкции путем монтажа каркаса. При строительстве бани нужно учитывать все требования, которым должен отвечать фундамент, указанные в СНиП. Армирование ленточного фундамента необходимо, чтобы увеличить срок служба основания и всего строения в целом.

Основа ленточного фундамента – это бетон. Как известно, такой материал является непластичным, т. е. в момент растяжения он может легко треснуть. Металлический каркас отличается более высокой устойчивостью и надежностью, при армировании он берет часть нагрузки на себя, тем самым предотвращая растяжение и снижая риск разрушения фундамента, вязка арматуры под ленточный фундамент нужна обязательно.

Из какого материала лучше делать арматурный каркас для ленточного фундамента?

Прогресс не стоит на месте, постоянно появляются новые строительные материалы. Если раньше вязка арматуры была строго из металла, то сегодня можно увидеть пластиковую арматуру, варианты из стекловолокна и композитные детали. Так чем вязать арматуру лучше всего? Давайте рассмотрим материалы подробнее.

Несмотря на появление новых и более современных материалов, популярной остается именно металлическая арматура, проверенная временем. Срок ее службы составляет около 50 лет. Арматура отличается высоким весом, прочностью и надежностью. К ее главному недостатку можно отнести то, что она под воздействием влаги начинает ржаветь.

Чтобы сделать вязку арматуры для фундамента подойдет горячекатаная строительная арматура периодического профиля, механически упрочненная или термически обработанная.

При выборе арматуры нужно учитывать значение предела текучести. Для монтажа продольных рядов, несущих основную нагрузку, подойдут прутья класса А400 (АIII), допустимо использовать материалы и более высокого класса. Но учтите, что они будут стоить дороже.

Важно, чтобы профиль был ребристый, т. к. он лучше сцепляется с бетоном и равномерно передает нагрузку.

Для перемычек подойдет гладкая арматура класса А1, это поможет уменьшить стоимость фундамента, при этом он будет иметь достаточную прочность.

Для ленточного фундамента подойдет арматура диаметром 6-12 мм.

Если сторона ленты менее 3 м, то допустимо для горизонтальных хомутов использовать прутья не менее 10 мм, если более 3 м – то не менее 12 мм. Для вертикальных хомутов при высоте фундамента менее 80 см подойдет арматура диаметром от 6 мм, более 80 см – от 8 мм.

Арматура из стеклопластика в 2 раза прочнее и в 9 раз легче металлической. Важным преимуществом этого материала является и то, что он, в отличие от металла, не подвержен коррозии. Арматура из стеклопластика имеет срок эксплуатации около 70 лет. При этом ее цена дешевле, чем на металлический вариант.

Выбирать материал для армирования нужно внимательно. Если арматура будет некачественной, то на фундаменте могут появиться трещины, которые постепенно будут расширяться, и в итоге строение прослужит вам значительно меньше, чем могло бы.

Вязку каркаса из арматуры можно сделать самостоятельно или купить готовую арматурную сетку. Второй вариант будет дороже, зато вопрос о том, как вязать арматурный каркас, не будет вас беспокоить, т. к. эти заботы берут на себя специалисты. Кроме того, преимуществом готовой сетки является то, что прутья прочно соединены друг с другом в заводских условиях. Это гарантирует, что каркас со временем не распадется, как это может быть с самодельным. Кроме того, в этом случае делать армирование фундамента будет проще: нужно лишь положить каркас в два параллельных слоя.

Как правильно армировать ленточный фундамент своими руками?

Прочная и правильно связанная между собой арматура отлично сохраняет форму при заливке бетона для фундамента. Но чтобы конструкция получилась качественной и надежной, нужно знать, как правильно вязать арматуру для фундамента,  и правильно подобрать материалы.

По правилам любая арматуру нужно защищать от внешних факторов, для этого ее заливают бетоном. Причем необходимо, чтобы верхняя часть каркаса утопала в бетоне на 5 см, а нижняя – на 7 см.

Если вы хотите знать, как правильно армировать фундамент, то не забудьте изучить СНиП, где все подробно описано. В частности, в соответствии со СНиПом, общая площадь каркаса должна быть не менее 0,1% от площади поперечного сечения фундамента.

Зоны растяжения могут появиться и в верхней, и в нижней части фундамента, поэтому армирование следует делать с двух сторон.

Если вы делаете мелкозаглубленный фундамент, то шаг между горизонтальными прутьями при армировании должен быть равен 30 см.

Схема армирования ленточного фундамента

Сначала проводятся подготовительные работы по очистке территории. Далее нужно подготовить траншею.

Схема вязки арматуры для ленточного фундамента начинается с установки опалубки.

Армирование фундамента своими руками осуществляется по следующей схеме:

1. Вбиваются металлические прутья на величину, равную глубине основания, на расстоянии до опалубки 5 см. Между прутьями нужно оставить 40-60 см.
2. На дно устанавливаются подставки, на них кладутся 2-3 нитки нижнего ряда арматуры. В качестве подставок используются разные материалы, к примеру, подойдут кирпичи или камни. Благодаря им арматура располагается выше, и после заливки бетона она будет защищена со всех сторон.
3. Ряды арматуры крепятся к перпендикулярно установленным штырям перемычками.
4. Места соединений укрепляются путем сварки или связкой с проволокой.

После того, как вы сделали арматурный каркас, необходимо подготовить отверстия для вентиляции и залить бетон.

Схемы армировки фундамента могут быть разными. При выборе нужно учитывать размер фундамента, его несущую способность и личные предпочтения.

Оптимальным вариантом считается фундамент с каркасом квадратной или прямоугольной формы, т. к. в этом случае получается прочный каркас.

Рекомендуется делать каркас таким образом, чтобы его ширины была в два раза меньше высоты. Это поможет повысить надежность конструкции.

Как правильно армировать ленточный фундамент? Можно вязать конструкцию в траншее, как было описано выше, или сначала подготовить арматурный каркас, а потом опускать его в траншею. Разница этих схем вязки арматуры для фундамента в том, что во втором случае все можно сделать самостоятельно, если же монтировать каркас сразу в траншее, то понадобится помощь еще одного человека.

Как армировать ленточный фундамент? Делать связку или сварку?

Г

Горизонтальные и вертикальные прутья должны образовывать единую конструкцию. Соединить их можно двумя способами: связкой или сваркой.

Недостатком сварки является то, что подобная процедура ухудшает физические свойства металла, он становится более хрупким, поэтому этот метод используется редко.

Если вы все-таки решили крепить прутья с помощью сварки, то старайтесь уменьшить количество швов.

Другой вариант – связка. Для нее нужна мягкая и тонкая проволока диаметром 0,5 мм и длиной около 30 см. Ее следует сложить пополам и наложить на место соединения прутьев, в полученную петлю продеть крючок. Далее прокрутить его, чтобы получился узел.

Не нужно слишком сильно закручивать проволоку, она может порваться!

Как вязать арматуру? Способы

Вязка арматуры для фундамента может осуществляться ручным способом или с помощью инструментов. Если вы не профессиональный строитель, и возводите баню для себя, то покупать специальные инструменты нет необходимости – это будет лишней тратой времени. Отлично справиться с работами можно и вручную.

Способы вязки арматуры:

• Вязка проволокой.

Это самый простой способ, не требующий специальных навыков. Нужно взять проволоку диаметром 12 мм, нарезать на куски длиной 1,8-2 м, согнуть пополам. Далее проволокой нужно скрепить элементы таким образом, чтобы остались свободные концы длиной 0,3-0,5 м. После необходимо одной рукой держать свободные концы, а другой заводить крючок в петлю вращательными движениями и обеими руками скрутить проволоку.

• Вязка арматурными скрепками.

Скрепки можно приобрести в магазине. Такой вариант крепления подходит для труднодоступных мест. Для вязки арматуры под ленточный фундамент нужно зафиксировать скрепку по диаметру на одном стержне, а другим концом прижимать соседнюю арматуру. Преимуществом такого крепления является то, что процесс армирования осуществляется быстрее, чем другими способами.

• Вязка внахлест.

Данный способ актуален в случае вязки арматуры в местах соединения стенок фундамента и для удлинения арматурного каркаса. Длина нахлеста должна быть примерно около 30 диаметров арматуры. Причем арматура должна быть установлена так, чтобы не касаться опалубки. Это необходимо, чтобы защитить ее от воздействий влаги, высоких и низких температур.

Все эти способы объединяет то, что первую петлю нужно накидывать вдоль спиральных канавок, чтобы крепление лучше держалось.

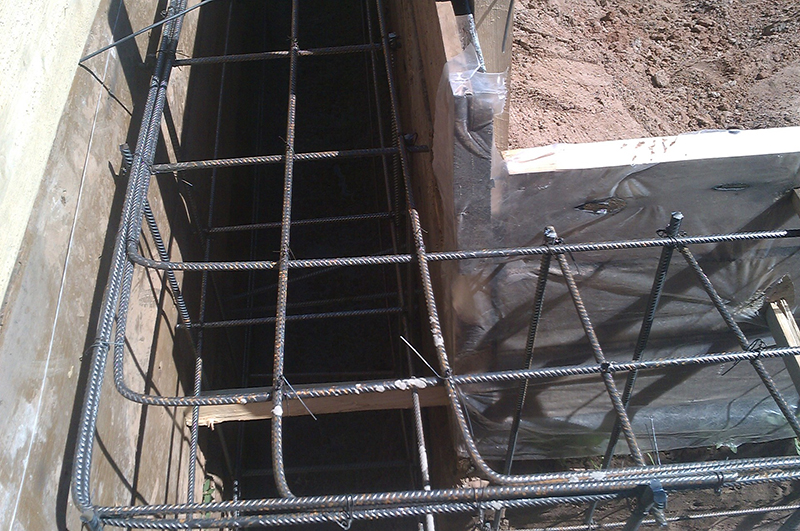

Армирование углов ленточного фундамента

На угол железобетонного фундамента оказывается более сильное давление, по сравнению со стенами, он является самым уязвимым местом во всей конструкции. Если армирование углов стен сделано неправильно, то это приведет к трещинам, из-за чего фундамент быстро разрушится.

Некоторые считают, что достаточно уложить прутья под прямым углом, но подобное мнение ошибочно. Такая конструкция не позволяет сделать единую жесткую раму, поэтому основание прослужит недолго.

Как армировать фундамент в углах? Лучше всего использовать гнутые прутья Г- или П-образной формы. Они усиливают стыки в углах фундамента. Также необходимо уменьшить шаг для связывания прутьев в 2 раза. Эффективным вариантом является загибание углов и их соединение внахлест с помощью хомутов на расстоянии 7 см от угла.

Г-образные прутья – это самый надежный вариант соединения углов фундамента. Их нужно выкладывать так, чтобы один конец прута выходил в сторону одной стены, а второй – другой. Г-образные прутья обеспечивают монолитность и высокую прочность фундамента.

Как вязать арматуру для фундамента? Особенности вязки углов смотрите в этом видео:

Армирование фундамента повышает стоимость основания и всей постройки в целом. Но благодаря ему вы получаете крепкий фундамент, который продлит срок службы бани. Если вы решили делать ленточный фундамент, то армирование, безусловно, является обязательным этапом строительства основания. Лучше один раз потратиться больше на фундамент, чем потом снова строить баню – как говорится, «скупой платит дважды».

Вязка арматуры под ленточный фундамент: правила, схемы

Сооружая фундамент для дома, надо учитывать все требования, предъявляемые СНиПами. Потому что от правильно проведенных строительных работ зависит качество конечного результата. Это в полной мере относится к вязке арматуры под ленточный фундамент. При кажущейся несложности процесса, требования к нему достаточно жесткие.

Хотя сама вязка не требует жесткого крепления арматуры между собой, потому что важная составляющая металлической конструкции – это удерживание объемности и возможности балансировать при заливке и застывании бетонной смеси. То есть, без изменения размеров и формы каркас принимает идеальное положение под воздействием нагрузок, действующих на него со стороны бетона.

Виды арматуры

Сегодня в строительстве для заливки ленточного фундамента используют обычную стальную арматуру и новую – композитную. Оба вида применяются для сооружения конструкций каркасов, но вопрос, какая лучше, сегодня один из актуальных. Итак, давайте разберемся, какую арматуру надо выбирать для заливки ленточного фундамента.

Металлическая

В этой категории материала три вида: холоднодеформированная, термомеханическая и горячекатаная.

Не будет влезать в дебри технологий производства каждого вида, просто обозначим, что для создания высокой прочности фундамента применяется горячекатаный вид класса АIII.

Это арматура с рифленой поверхностью, которую укладывают в продольном направлении. Именно она несет на себе все основные нагрузки (на растяжение и на изгиб), которые действуют на фундамент дома.

 Есть в конструкции армирующего каркаса и еще два элемента: вертикально установленные стержни и поперечные. Первые вместе с продольными составляют основу каркасных решеток, вторые отвечают за соединение нескольких армирующих сеток между собой.

Поэтому для этих двух групп можно использовать арматуру и классом ниже, и диаметром меньше.

К примеру, для вертикальных элементов используются прутки класса АII (тоже с рифленой поверхностью), для поперечин класса АI (гладкие).

Что касается диаметра, то в частном домостроении используется арматура диаметром в пределах 8 — 18 мм. Такой же размер характерен и для вертикальных стержней, а вот поперечины могут изготавливаться из арматуры 6 — 8 мм или проволоки (катанки) диаметром 6 мм. Наиболее популярный вид для поперечин – катанка. Добавим, что выбираемый диаметр поперечных элементов зависит от высоты собираемого каркаса.

• Если этот показатель не превышает 80 см, то каркас обвязывается катанкой 6 мм.
• Если выше данного значения, тогда 8 мм.

Обвязка арматуры стального типа производится специальной проволокой. Она мягкая и при частых циклах сгибания не рвется.

Стеклопластиковая

 Пластиковую арматуру нередко называют композитной, потому что состоит она из нескольких разных материалов.

Основа у них, конечно, пластик, а вот наполнители могут быть разными: базальт, стекло и углерод.

Самыми популярными среди них – это стеклопластиковая арматура. У нее отличные технические и эксплуатационные характеристики, но цена намного ниже, чем у остальных видов.

Вот преимущества стеклопластиковых стержней перед стальными.

1. Они не коррозируют, хотя внутри фундамента эти процессы происходят медленно.
2. У них низкая тепловая проводимость.
3. Они не бояться перепадов температур и влажности.
4. Прочность на растяжение – 1000 МПа. У стальной арматуры этот показатель равен 390 МПа.
5. Стеклопластиковая арматура в 3,5 раза легче металлической.
6. Она не проводит электрический ток.

Что касается недостатков, опять же в плане сравнения, то упругость у стеклопластиковой арматуры намного ниже.

При нагревании они быстро размягчаются и теряют свои качества. К тому же арматуру этого вида можно отнести к слабо горючим материалам. Сегодня производят специальные пластиковые прутки, которые по показателям горючести лучше. Но это все равно не входит ни в какое сравнение с металлическими аналогами.

В строительных канонах еще нет определенных стандартных подходов, на которые можно было бы опираться, отвечая на вопрос, для каких фундаментов можно использовать стеклопластиковую арматуру. Просто из личного опыта строители рекомендуют, что эту разновидность лучше использовать для сборки каркаса под ленточный фундамент, если последний закладывается под небольшие легкие постройки.

При сооружении ленточного фундамента своими руками не стоит экспериментировать. Все давно уже стандартизировано и узаконено. Поэтому армирующий каркас должен изготавливаться из стальной арматуры класса А III. В зависимости от давления здания на фундамент диаметр стержней выбирается из диапазона от 8 до 18 мм.

Инструменты для вязки

 Буквально лет двадцать назад никто и не помышлял об изобретение инструмента для вязки арматуры.

Во все времена использовался обычный крючок, и замены ему не находилось по той простой причине, что это самое простое приспособление, дешевое, которое можно без проблем сделать своими руками.

С помощью крючка можно было связать большое количество стального материала буквально за пару часов. Главное, что требовалось от производителя работ, иметь навык работы с этим инструментом (опыт) и знать несколько способов вязки.

Но требования, увеличить скорость проведения работ, дало толчок для изобретателей, которые стали предлагать различные конструкции крючков. Это механические инструменты и электрические. К первым относится крючок инерционного действия. Это инструмент с ручкой, внутри которой сделаны прорези по спирали. На самом металлическом крючке сделаны выступы, которые входят в эти прорези.

Получается так, что при натягивании ручки на себя, крючок для вязки начинает выходить из нее, вращаясь относительно своей центральной оси. То есть, получается так, что, вставив крючок в петлю проволоки, и начиная тянуть ручку на себя, инструмент закручивается, тем самым закручивая и проволоку.

 Но лучше всех в этом плане себя показал электрический пистолет. В его конструкции имеется катушка с проволокой (она сменная), из которой последняя подается на специальный рабочий орган.

При нажатии кнопки, проволока выходит наружу и сама скручивается под вращательным действием головки инструмента.

Быстрота, высокое качество – вот основные параметры, когда приходится использовать вязальный пистолет для арматуры.

Единственный минус этого инструмента – высокая цена. Поэтому когда ставится задача правильной вязки арматуры для ленточного фундамента своими руками, то от способа с пистолетом придется отказаться. Можно обойтись обычным крючком.

Как и чем гнуть?

Существуют специальные гибочные станки, с помощью которых можно гнуть арматуру. Делается это в одном случае, когда производится армирование углов ленточного фундамента. Но не стоит приобретать оборудование данного типа, если сооружении фундамента проводится своими руками. Есть способы ни чем не хуже станочных, но по простоте производства работ куда проще.

Для этого понадобятся всего лишь две трубы, которые вбиваются в землю с расстоянием между ними в 2 см. Главное, чтобы трубы под воздействием давления от арматуры сами не согнулись. Поэтому закапывать придется минимум на полметра. Арматурный стержень вставляется между трубами и сгибается вручную относительно одной из них. И чем больше диаметр труб, тем больше радиус изгиба, и наоборот. Для изготовления угловых элементов каркаса это самый простой вариант.

Существует большое количество способов соединение элементов армирующего каркаса при помощи вязальной проволоки. Самый простой из них – это сложить отрезок проволоки длиною 25 — 30 см пополам, и обязать ею место перехлеста двух прутков с помощью крючка. Эта схема вязания арматуры настолько проста, что в ней даже разбираться не придется.

Но есть более сложные способы вязки, которым придется учиться. Поэтому вопрос, как правильно вязать арматуру для ленточного фундамента, до сих пор актуален.

Ведь хозяин дома старается при минимальных затратах получить максимальный результат. А правильная обвязка арматуры ленточного фундамента – это гарантия высокого качества конечного результата. Поэтому давайте рассмотрим несколько способов обвязки.

Видео

Схемы и приемы

Перед тем как вязать арматуру, надо понимать, что не всегда можно использовать простые схемы вязки. Ведь фундаментные конструкции подвергаются подчас огромным нагрузкам, исчисляемым сотнями тонн. Поэтому и способы крепления надо использовать более сложные.

Посмотрите на фото ниже, где показана одна из схем вязки арматуры. Она отличается от остальных тем, что сложенная вдвое проволока как бы делает двойную петлю, с помощью которых происходит прижим одного прутка к другому.

Таким способом связывать элементы каркаса не совсем удобно, но это эффективная схема, гарантирующая высокую прочность соединения. При этом надо отметить, что в поперечном направлении стержни соединены прочно, а в продольном есть свобода смещения. Таким способом обычно связывают арматуру в углах фундаментной конструкции.

К простым способам обвязки можно еще отнести и другую технологию:

1. В двойную петлю вставляется один свободный конец проволоки.
2. Делается два оборота крючком.
3. Затем вставляется второй конец в петлю.
4. Делается необходимое количество оборотов для зажима двух прутков.

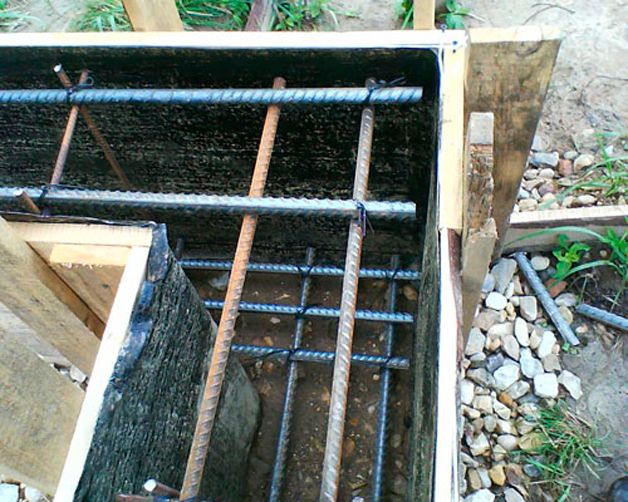

Армирование углов

К армированию в углах надо подходить с особым вниманием, потому что эти участки самые нагружаемые, в них образуются разряжения высокой величины. Поэтому соединение арматуры в них производится по специальным схемам, в которых часть элементов конструкции в одной траншеи заходит в соседнюю с перехлестом сопряженных концов.

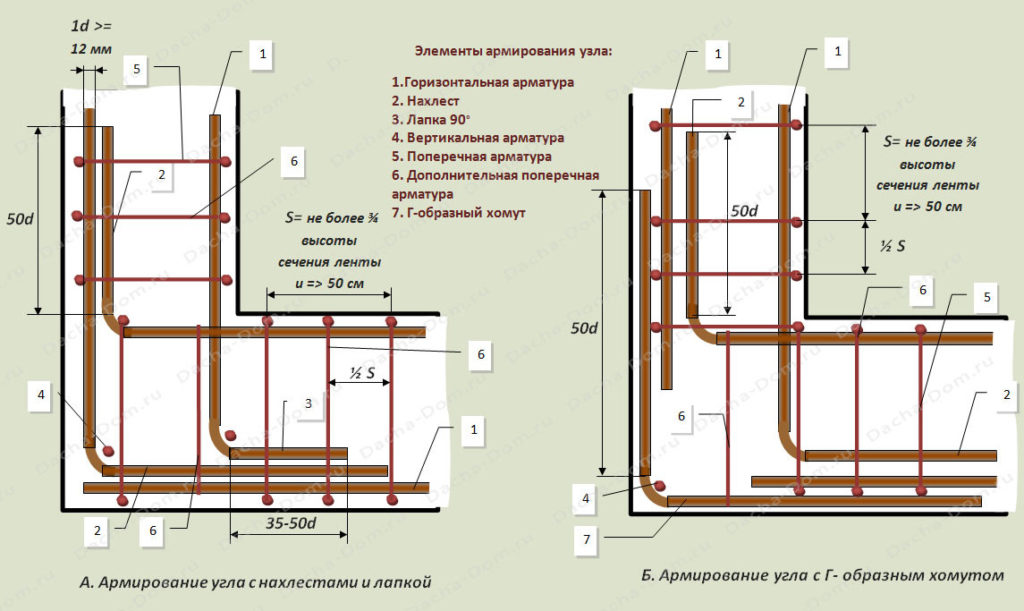

Чтобы было понятно, о чем идет речь, вот несколько фотографий, на которых обозначены возможные способы соединения двух смежных участков армирующего каркаса.

Обратите внимание, что в этих двух схемах четко определены различия. Если в первой перехлест и соединение двух каркасов происходит за счет продольной арматуры, которую сгибают и направляют в соседнюю траншею, то во второй связка производится Г — образным хомутом, изготовленным из той же арматуры, что и продольные элементы армирующего каркаса.

При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы. Вяжется арматура для фундамента в углах конструкции хомутами или проволокой.

Необходимо обратить внимание и на тот факт, что ближе к углам сооружения шаг установки вертикальных и поперечных прутков уменьшается до половины основного расстояние между ними. Это в первую очередь усиливает конструкцию. Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится.

На фотографии выше показаны всего лишь две схемы вязки арматурных стержней в углах ленточного фундамента. Их намного больше, и у каждой своя специфика проведения работ, своя точная технология стыковки и вязки.

Заключение по теме

Сооружение ленточного фундамента своими руками – это несколько строительных операций, где одна из важнейших – вязка армирующего каркаса. Насколько важна эта операция, можно понять лишь после того, когда фундамент покроется трещинами. Здесь несколько причин: неправильно сделали расчет нагрузки со стороны здания, не выдержали точно рецептуру бетонного раствора, неправильно связали армирующий каркас, который под действием нагрузок просто разошелся в теле бетона.

Случается это не так часто, потому что сам процесс вязки каркаса для ленточного фундамента достаточно прост. Но учтите, что стоит отступиться от тех правил и нюансов, о которых говорилось в этой статье, и можно пожинать плоды своего невнимания, а где — то даже расхлябанности.

схема действий, вязка и армирование

Главная » Строительство фундамента под дом, дачу и гараж

Ленточный фундамент

– самый востребованный и популярный вид несущей системы в индивидуальном строительстве. Эти конструкции надежны, практичны и долговечны. Однако реализовать эти преимущества можно только при соблюдении технологии монтажа на каждом этапе. Один из них — армирование. Наиболее ответственными точками являются углы, принимающие на себя максимальные вертикальные нагрузки.

Содержание

1. Необходимость армирования углов ленточного фундамента
2. Схема действий
3. Правильная вязка и усиление углов
4. Армирование устоев
5. Распространенные ошибки и полезные советы по армированию углов

19 ленточного фундамента

Наибольшая нагрузка приходится на углы ленточного фундамента

Бетон – очень прочный материал, выдерживающий высокие сжимающие нагрузки. Однако и у него есть свой запас прочности, особенно когда речь идет о нагрузках на кручение и разрушение. Именно они приходятся на углы систем поддержки ремня.

Необходимость правильного армирования этих участков обусловлена ​​следующими факторами:

• Неравномерное давление на разные стороны основания. Это приводит к нагрузке на суставы. Металлический каркас может компенсировать и нейтрализовать их.
• Концентрация линейных нагрузок. Они переносятся по монолитному поясу в углы, где достигают значительных величин.

Стальная рама действует как жесткая и упругая рама, которая нейтрализует давление, оказываемое зданием и землей на опорную систему.

Схема действий

Способы усиления углов П-образными хомутами

Достижение прочности углового узла каркаса ленточного фундамента достигается правильным применением существующих и проверенных технологий.

Существуют такие способы углового соединения арматуры:

• Внахлест. Свободные концы внешнего и внутреннего горизонтальных стержней загнуты и наложены на противоположные по ориентации линии. Дополнительную прочность обеспечивают мосты.
• Г-образные зажимы. Здесь переход от наружной продольной арматуры к внутренней также осуществляется с помощью соединения внахлест. Получившийся узел закрепляют Г-образным фрагментом со стороной 50-80 см.
• U-образный зажим. Внутренние и внешние линии изогнуты в П-образные контуры, которые замыкаются вертикальными и горизонтальными фрагментами. Считается самым прочным и надежным узлом.
• Тупой угол. Такие соединения не несут высокой нагрузки, но и требуют внимания. Соединение осуществляется путем прохождения наружных и наружных стержней в противоположные стороны с нахлестом 50 см. При этом вертикальные и горизонтальные перемычки ставятся в 2 раза чаще.

При создании вертикальной и замкнутой монолитной плиты рекомендуется использовать одинаковую технологию вязки уголков арматуры. Это позволит создать равный запас прочности по всему фундаменту. Даже если лента заливается на ростверк, эти участки все равно остаются критическими с точки зрения нагрузки.

Правильная вязка и усиление углов

Сварку использовать нельзя. Вместо него для соединения арматуры используется проволока

. Соединение стержней целесообразно обжимать стержнями с помощью проволочных или пластиковых стяжек. Сварка не рекомендуется по двум причинам. Первая заключается в том, что после сильного нагрева металл становится гибким и хрупким. Второй минус – под накипью развивается ржавчина, которая со временем разрушает соединение.

Для вязания необходимо использовать проволоку толщиной 1-1,3 мм в мотках или зажимах от готовых зажимов. Скрутить проволоку можно плоскогубцами, ручным крючком или беспроводным полуавтоматическим пистолетом. С пластиковыми стяжками работать проще и быстрее, но такой вариант не очень прочный и дорогой.

Изгиб угловых фрагментов следует производить без предварительного нагрева арматуры, с помощью станка или тисков. После выполнения соединений на боковые и нижние фрагменты каркаса устанавливаются распорки. Лучшим вариантом являются звездочки, которые крепятся без клея или сварки. Бетон тяжелый и вязкий, а жесткая фиксация армирующей конструкции не позволит ему съехать в стороны при заливке раствора.

При установке каркаса необходимо соблюдать дистанцию ​​не только между внутренней и внешней линиями. Вертикальные перемычки следует устанавливать с шагом 40-80 см, а по углам — 20-40 см друг от друга. Основные стержни выбирают диаметром 10-16 см, а вспомогательные — 6-10 мм. Желательно выбирать арматуру с рифленой поверхностью, обеспечивающей наилучшее сцепление с вязальной проволокой и бетоном. Обратите внимание на металлическую маркировку. «С» означает, что его можно сваривать, а «К» означает, что он устойчив к коррозии.

Армирование устоев

Схема армирования углов ленточного фундамента аналогична способам, которые применяются при соединении стержней в острых, прямых и тупых углах.

В местах примыкания внутренних фрагментов к периметру фундамента применяют следующие способы соединения:

• внахлест;
• Г-образные зажимы;
• П-образные зажимы.

Соединение осуществляется аналогично фасонкам, только все действия выполняются дважды, в зеркальной ориентации. Кроме того, стыки усилены продольными фрагментами, проходящими по внутреннему и внешнему стержням.

Распространенные ошибки и полезные советы

Стыковая сварка арматуры приводит к ржавчине

Основные ошибки, наиболее часто встречающиеся при армировании ленточной несущей системы:

• работа без чертежа и предварительных расчетов, что приводит к трудностям при сборке и нарушениям ее технологии;
• усиление угловых зон вязкостными стержнями из продольных стержней под прямым углом;
• установка гнутых элементов без анкеровки;
• сварка арматуры встык, что является крайне ненадежным вариантом;
• вязание перекрестий без применения складок и нахлестов;
• применение сварки для металла, не предназначенного для этого;
• использование железных деталей или материалов, впитывающих влагу, в качестве опор и распорок — это приводит к повреждению рамы ржавчиной;
• усиление фундамента стержнями сомнительного происхождения или не имеющими недостаточного запаса прочности;
• сборка из металла, покрытого ржавчиной и предварительно не обработанного от коррозии;
• забивка вертикальных элементов каркаса в грунт через дренаж и гидроизоляцию.

Ошибки армирования являются причинами появления трещин в углах основания, дорогостоящего ремонта, перекосов и возможного обрушения конструкции.

Учимся вязать арматуру под ленточный фундамент

Фундамент — основа всех основ. Во всяком случае, что касается строительства. Если качество его заполнения будет неудовлетворительным, дом простоит недолго. Если вы собираетесь строить дом своими руками, не помешает узнать о том, как вязать арматуру под ленточный фундамент.

Почему этот тип? Дело в том, что это самый дешевый, а потому и самый распространенный вид основы не только в нашей стране, но и во всем мире. К тому же он очень прочный, так что на нем можно возводить даже очень большие постройки.

Почему вязание?

Известно, что некоторые строители используют арматурный фундамент при возведении домов. Мы настоятельно не рекомендуем этого делать. Почему? Дело в том, что любые сварочные работы в дальнейшем снижают механическую прочность металла.

Кроме того, места сварки обладают высокой коррозионной активностью. Учитывая, что любая строительная смесь для заливки фундаментов представляет собой смесь воды, цемента и наполнителей, потенциальная опасность этого метода становится очевидной. Итак, как вязать арматуру под ленточную основу?

Ручной режим

К сожалению, на многих отечественных стройках и по сей день используется методика ручной вязки арматуры. Конечно, этот способ доступен каждому и не требует особых финансовых затрат, но это небыстрый процесс, и квалификация рабочих здесь играет немалую роль.

Автоматика

Если вы думаете, как связать арматуру под ленточный фундамент, то лучше всего купить специальную вязальную машину. Это не только значительно облегчит такого рода работу, но и ускорит ее выполнение в разы. Таким образом, спаривание одного сустава занимает всего пару секунд.

Кроме того, сам провод поставляется на сменных катушках, перезарядка которых занимает не более пары минут. Теперь рассмотрим, как вязать арматуру под ленточную основу.

Начало работы

Перед вязкой арматуры под ленточный фундамент необходимо осмотреть ее на наличие механических повреждений и крупных очагов коррозии.

Не думайте, что мы слишком акцентируем внимание на незначительных аспектах: дело в том, что армирующая основа с очагами коррозии является потенциально опасным элементом, из-за которого в долгосрочной перспективе может разрушиться вся конструкция.

Работы по обвязке проводятся в строго определенной последовательности. Подготовленные клапаны для подачи. После этого ее подводят к месту установки, выравнивают, доводят до проектного положения и вяжут. Кстати, с каким шагом вяжется арматура? Как правило, длина перекрытия должна быть не менее 250 мм.
