Утепление плиты фундамента, пенополистиролом пеноплексом

Утепление – важная часть любого строительства. Изолировать от потерь тепла необходимо все наружные части здания: стены, кровлю, подвал и фундамент. Утепление основания здание не только ограничивает теплопотери, но и предупреждает морозное пучение грунта. Как выполняют утепление монолитного фундамента? И какие особенности монтажа изоляции на стену и пол фундаментной плиты?

Утепление фундаментов

Утепление фундамента необходимо в тех частях, которые расположены в зоне промерзания грунта. Утеплителем закрывают цоколь и верх фундаментной стены. Кроме того, теплоизолирующие плиты укладывают под наружную отмостку вокруг зданий. Эти мероприятия помогают защитить грунт и стены от промерзания и, следовательно, избежать морозного пучения земли вокруг дома.

Различные конструкции фундаментов имеют разные способы утепления. Ленточный глубокий – утепляют только вертикальные стены рядом с поверхностью земли, ленточный мелкозаглубленный – стены и подошву.

Свайный фундамент опирается на непромерзающий грунт, поэтому утепляют только боковые поверхности свай.

Утепление монолитной плиты фундаментного основания выполняют с боковых сторон и снизу. Это необходимо по причине расположения плиты в зоне промерзания грунта. Монолитный плитный фундамент является мелкозаглубленной конструкцией. Глубина его залегания редко превышает 50 см. Поэтому вся плита располагается в зоне промерзающей почвы и требует качественного изолирования. Какие материалы используют для утепления фундаментной плиты?

Утепление готового фундамента со стороны вертикальной стены



Материал фундаментного утеплителя: пеноплекс

К фундаментному утеплителю предъявляются повышенные требования влаго- и водостойкости. Он контактируется с влажным грунтом, поэтому кроме изоляции должен препятствовать проникновению влаги в стены дома. Кроме того, фундаментный утеплитель должен выдерживать сжимающие нагрузки.





Идеальный материал для фундаментного утепления – экструдированный пенополистирол. Торговое название материала – пеноплекс. Он имеет закрытую структуру ячеек, благодаря чему вода и влага не проникают внутрь материала и не формируют его разрушение. Колебания температуры около ноля создают переменное состояние «жидкость-лёд». При впитывании влаги утеплитель даёт трещины (в результате замерзания и расширения воды в порах материала). Поэтому обыкновенный пенополистирол (пенопласт) не используют в фундаментном утеплении. Можно применять только влагостойкие виды утеплителей: ППУ или пеноплекс.

Характеристики водопоглощения



Кроме стойкости к проникновению влаги и пара, утеплитель пенопекс выдерживает значительные сжимающие нагрузки. Его цена выше, чем обыкновенного полистирола. Но это окупается долговечностью.

Утепление цоколя и отмостки пенопелксом



Как утеплять: изнутри или снаружи?

Как правильно утеплять фундамент пеноплексом – снаружи или изнутри? Теоретические расчёты показывают, что расположение утеплителя с наружной стороны защищает стену и плиту от промерзания. Расположение утеплителя внутри стены стену и плиту не защищает, но позволяет улучшить микроклимат в помещении. Значит, наружное утепление – самый лучший вариант для любых строительных поверхностей.

Однако выполнить утепление снаружи не всегда возможно. Так для фундамента наружное утепление возможно только на этапе строительства. После изолировать основание от потерь тепла можно только изнутри.

Утепление плиты фундамента изнутри даёт заметный положительный результат: в доме становиться теплее и суше. При этом сама плита продолжает промерзать в зимнее время года, поэтому её долговечность остаётся небольшой.

Если утепление плиты было сделано во время строительства, то фундамент не промерзает и длительно несёт нагрузку построенного дома. Как выполнить утепление плитного фундамента снаружи?

Утепление снаружи и изнутри: мокрая стена при внутреннем утеплении и сухая при наружном



Утепление пеноплексом на этапе строительства

Утепление на этапе строительства предполагает укладывание утеплителя на грунт перед заливкой бетона. Перечислим последовательность действий при утеплении во время строительства:

• Чтобы исключить неравномерное давление фундамента на грунт, часть грунта вынимают и делают гравийную и затем песчаную засыпку. Слой песка проливают водой и тщательно трамбуют.
• После этого кладут слой гидроизолятора и плиты утеплителя.
• Поверх утепляющего материала кладут армировочные пруты и льют бетон. При этом прутья армировки ставят в два ряда, нижний ряд опирают на пластиковые маячки (чтобы после заливки арматура оказалась внутри бетона).

Таким способом получают лёгкий прочный и тёплый фундамент, на котором уже через месяц можно возводить стены строения.

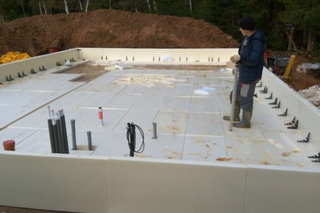

Плита фундамента и утеплитель на грунте

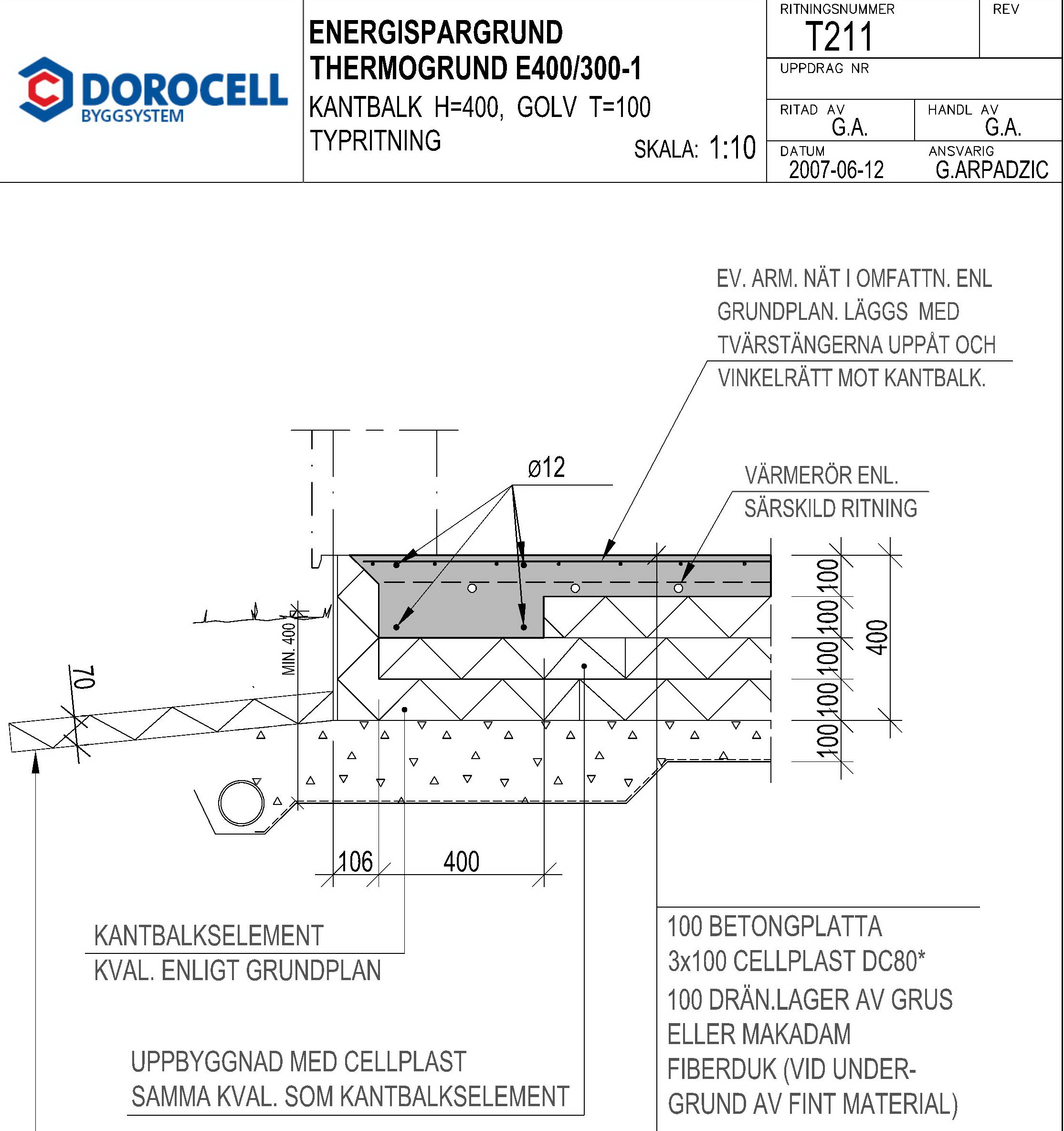

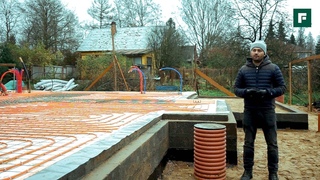

Шведский фундамент

Фундамент, утеплённый снизу полистирольными плитами и обустроенный тёплыми трубами, называют шведским. Сокращённая аббревиатура фундамента звучит как «УШП» или Утеплённая Шведская Плита.

Толщина плиты основания может варьироваться от 10 до 30 см (зависит от вида грунтов и тяжести строения). Глубина заложения такого основания выше линии промерзания почвы. При этом морозное пучение берут под контроль и компенсируют наружным утеплением плиты.

Дополнительное обустройство отопления позволяет получить фундамент и тёплый пол у дома одновременно. Такая конструкция экономит не только вес, но и деньги. Количество бетона для литья основания уменьшается на треть. Сокращаются денежные расходы на строительство.

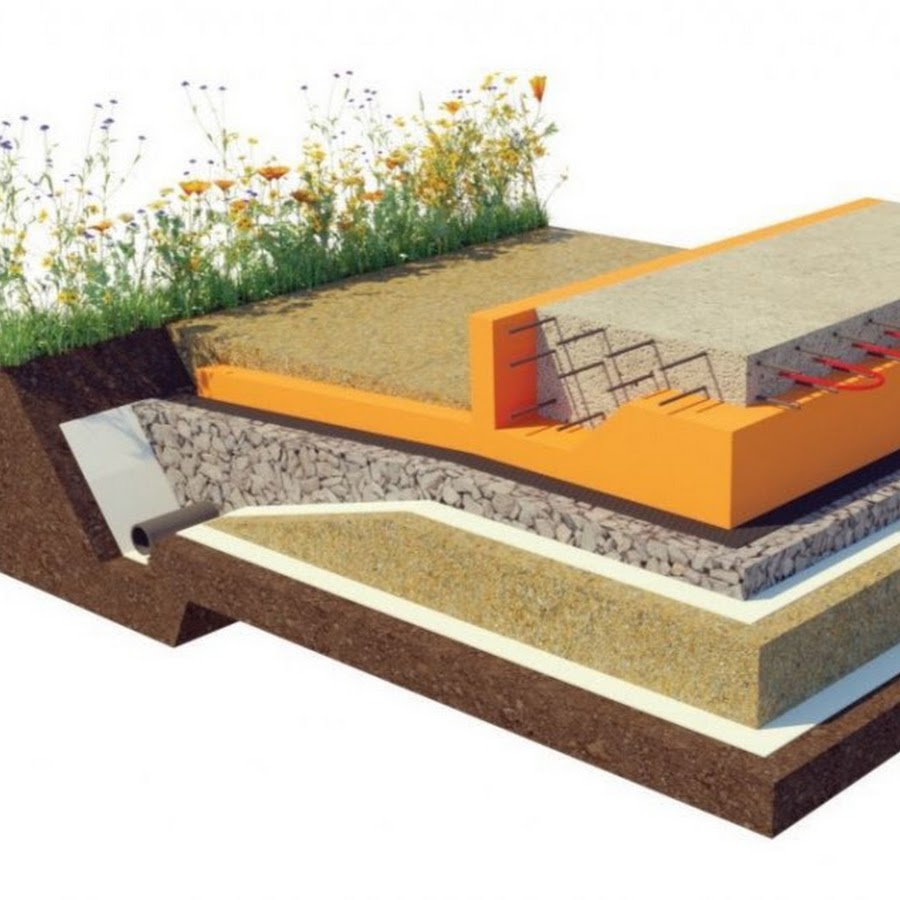

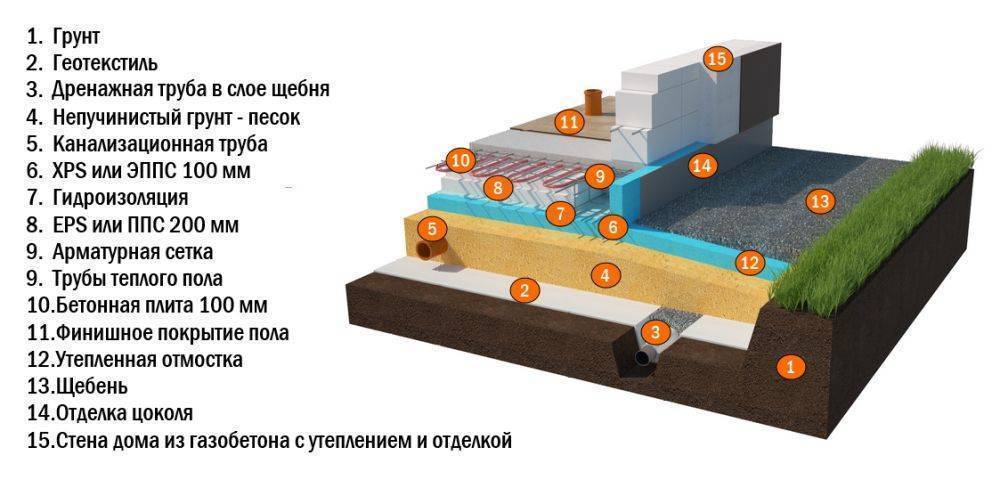

УШП – Утеплённая Шведская Плита



Преимущества утеплённого фундамента

Перечислим те достоинства, которые делают утепление плиты фундамента необходимым элементом строительства:

• Экономия бетона, сокращение денежных расходов на строительство.
• Ускорение сроков строительства дома.
• Сокращение теплопотерь и уменьшение коммунальных оплат.
• Улучшение микроклимата внутри помещения.
• Увеличение долговечности фундаментной плиты и всего строения.

Столь высокие достоинства говорят о том, что утеплённый плитный фундамент является одной из лучших конструкций основания дома.

Утепление фундаментной плиты: советы и рекомендации

Некоторые эффективные строительные технологии созданы недавно. Это объясняется появлением на рынке новых материалов, обладающих лучшими, или уникальными характеристиками. Некоторые из этих методик могут быть воспроизведены обычным человеком после сравнительно небольшого изучения соответствующих материалов. В данной статье рассмотрим процесс утепления собственными руками основания частного жилого дома, иного, сравнительно небольшого строения.

Для чего может понадобиться утепление плиты фундамента

Улучшение изоляционных параметров здания упростит и сделает более дешевой его эксплуатацию. Только этого факта вполне достаточно для того, чтобы задуматься о проведении соответствующих работ. Энергетические ресурсы, несмотря на временные колебания рынка, всегда будут обладать высокой ценностью. Снизив их потребление, можно будет рассчитывать на существенную экономию денежных средств.

Также следует отметить, что правильный инженерный расчет поможет вынести точку росы за контур основной части строения.

Это значит, что влага не будет конденсироваться внутри конструкций. Таким образом, после модернизации ухудшатся условия для появления и развития плесени, прекратятся скрытые коррозийные процессы.

Отдельно необходимо рассмотреть пучение грунтов. Оно происходит в зимний период. Эти механические воздействия способны создавать большое давление на элементы конструкции здания. Качественное утепление плиты фундамента предотвратит такие и другие перечисленные выше вредные воздействия.

Любая технология становится понятнее на примерах, подтверждающих целесообразность ее применения. В данном случае следует обратить внимание на фундамент «утепленная шведская плита». Приведем основные параметры этой зарубежной методики, которая все чаще используется сегодня в отечественном частном домостроении:

• Он представляет собой единую конструкцию из литого бетона с армированием, ребрами жесткости. Ее устанавливают на подушке и в окружении плит из пенополистирола.
• Под главный утеплитель и по бокам от него изначально засыпается песок.
• Предварительно устанавливается система сбора вод и их отведения в дренаж.
• Отмостка по контуру снижает нагрузку на дренажный комплекс.
• Обеспечение комфортных температурных условий производиться с помощью системы «теплый пол». Она встраивается в фундамент на этапе его создания.

Само это название определяет страну происхождения технологии. В Швеции ее с успехом  применяют боле полувека, а в России частные лица и строительные компании используют подобные методики около десяти лет. Такие сроки вполне достаточны для обоснованных выводов. Практические испытания подтвердили наличие следующих особенностей:

• Эта технология возведения фундаментов хорошо подходит для строительства 1-2 этажных домов. Для более высоких зданий необходимо заказывать индивидуальный проект. Его далее придется согласовать во всех официальных инстанциях.
• Чтобы полностью исключить возможность подтопления строения в период паводков следует устанавливать песчаную подсыпку необходимой высоты. Для ее определения можно использовать статистические данные по нужному региону с максимальными уровнями. При необходимости – применяются дополнительные меры по улучшению системы дренажа и гидроизоляции.
• На песчаных грунтах можно сэкономить в процессе строительства. Здесь не понадобится производительная система отвода вод.
• Работа с бетоном, как и во всех иных подобных случаях, рекомендована только в теплый период. Можно осуществить заливку фундамента зимой, но это будет сопровождаться повышенными затратами и увеличит риск возникновения брака.
• Эта конструкция особенно хорошо себя проявляет именно в комбинации с «теплым полом». В частности, при отключении подогрева даже в холодную пору года тепло будет сохраняться в доме на протяжении  72 часов.
• Полный цикл работ профессиональная компания способна произвести  за 3-4 недели.

Материал для создания качественного изоляционного слоя

Можно сделать выбор, основываясь на аналогах материалов, которые применяются в шведской технологии. Но вначале исключим неподходящие варианты:

• Минеральные ваты разных типов не обладают необходимой жесткостью, прочностью и слишком хорошо впитывают воду.
• Керамзит, иные материалы из гранул.  Они также не подойдут, так как не могут стать плотной, не пропускающей влагу основой для будущего фундамента.
• Полимерные пенистые материалы, которые создаются непосредственно на рабочих площадках. Некоторые из них можно применять. Но реализация такого проекта потребует наличия определенных навыков. Также понадобится специальное оборудование.

Методом исключения мы нашли «победителя» этого заочного соревнования. Это – пенистый полистирол фабричного производства, пеноплекс. Перечислим далее те характеристики материала, которые пригодятся для решения поставленных задач:

• Его способ производства подразумевает выпуск стандартизированной продукции. Таким образом, если приобрести пеноплекс известного бренда, то можно будет не сомневаться в том, что каждая плита будет обладать одинаковыми параметрами.
• Точные размеры и небольшой вес облегчат перевозку, складирование, выполнение монтажных операций.
• Равномерное распределение закрытых пузырьков в структуре пеноплекса обеспечивает отменные теплоизоляционные свойства. Чтобы произвести полноценное утепление монолитного фундамента не потребуется создавать слишком толстый слой.
• Этот материал прочен, не пропускает влагу. Многие разновидности плит из него производят со специальными пазами по краям, что позволяет без дополнительных средств обеспечивать герметичность стыковых соединений.

Утепление плитного фундамента

Мы выяснили основные параметры данной методики, поэтому можно переходить к описанию рабочих операций.   Рассмотрим этапы, которые используются для утепления плиты фундамента:

• Для этой группы работ вполне достаточно будет создать слой из качественного пеноплекса с толщиной не более 10 см. Его можно сформировать из двух рядов плит, которые укладываются в шахматном порядке с совместным перекрытием областей стыков.
• Подготовка площадки должна производиться с учетом геологии участка, характеристик грунтов. При создании углубления дно надо делать ровным, поэтому на завершающих стадиях рекомендуется использовать ручной труд.

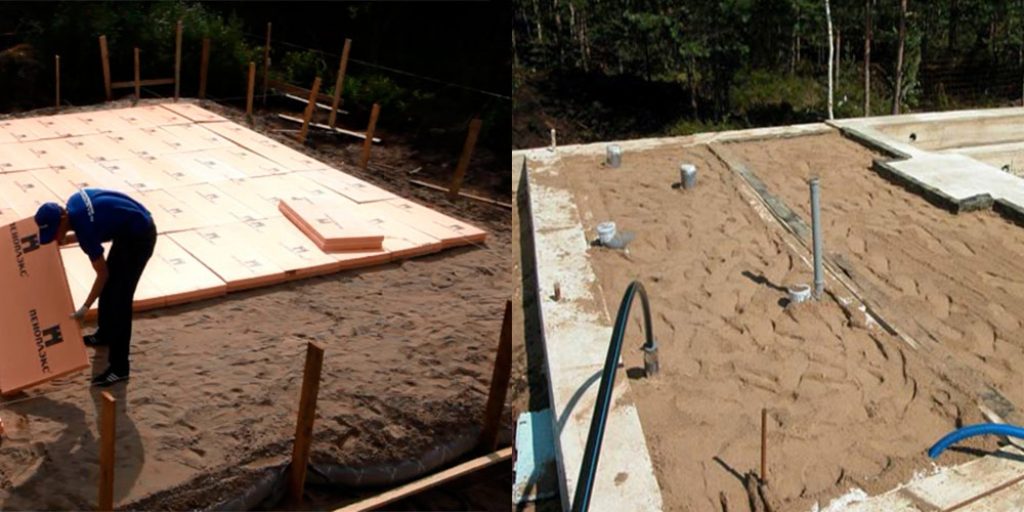

• Производится засыпка и уплотнение песка, после чего устанавливается временная опалубка, производится заливка первого слоя бетона без армирующих элементов.

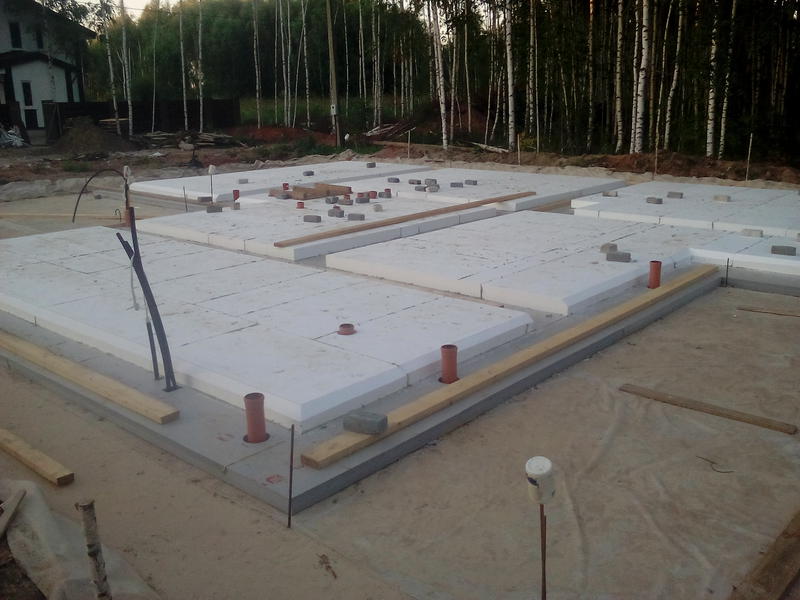

• Когда основа застыла, на нее укладываются плиты пеноплекс в указанном выше порядке. Их закрывают сверху толстой полиэтиленовой пленкой. Швы между отдельными полосами аккуратно заклеивают широким скотчем.
• Далее создается основной фундамент из армированного бетона.
• После того, как он застынет, к торцевым частям присоединяют клеевым составом плиты пеноплекса.

подготовка, армирование и заливка плитного фундамента

На данной видео инструкции, Вы увидите все о фундаменте монолитная плита для дома. Какой должна быть толщина, а также пошаговая технология строительства. Перед заливкой мы рекомендуем произвести все расчеты и необходимые изыскание. И уже после преступать к строительству.

Способы утепления

Утепление плитного фундамента необходимо проводить в той части, которая располагается в зоне промерзания почвы. Застройщику следует заложить утеплитель под фундаментную плиту, а также под наружную отмостку, которая в обязательном порядке создается вокруг строения. И также специальным материалом должен быть закрыт цоколь здания и верхняя часть фундаментной стены. Своевременное утепление монолитной плиты фундамента позволит защитить прилегающий к постройке грунт и ее стены от промерзания, благодаря чему будет предотвращено морозное пучение почвы и минимизированы теплопотери дома.

Планируя утепление плитного фундамента, застройщик должен учитывать тип несущей конструкции:

1. Ленточный (углубленный). Для утепления применяют различные материалы, которые укладываются на вертикальные поверхности несущей конструкции, над поверхностью грунта.
2. Мелкозаглубленный ленточный фундамент. Для утепления задействуют плиточные материалы, которые укладываются на подошву и вертикальные поверхности несущей конструкции.
3. Свайный. Утеплению подвергаются только боковые поверхности углубленных в почву свай.
4. Монолитная плиточная конструкция. Выполняется утепление фундаментной плиты не только снизу, но и по бокам.

Достоинства и недостатки

Ленточный фундамент — это общее название группы оснований, отличающихся высокими рабочими характеристиками и простотой возведения.

Преимущества ленты:

• Прочная опора для несущих стен.
• Экономичность, отсутствие лишнего расхода материалов.
• Много вариантов конструкции, позволяющих выбрать оптимальный тип для имеющихся условий.
• Для возведения не требуется привлекать специалистов, работы можно выполнить самостоятельно.
• Надежное основание не мешает обустроить подвал.
• Возможность строить на разных грунтах, в том числе на слабонесущих.

Кроме того, преимуществом ленточного основания можно назвать простоту, интуитивно понятную технологию строительства, делающую работу более качественной и эффективной.

Достоинства и недостатки конструкции УШП.

Достоинства конструкции фундамента по типу утепленной шведской плиты:

1. Утепленное основание и отмостка препятствуют промерзанию грунта и как следствие пучению.
2. Хорошая теплоизоляция и встроенная система теплых полов в конструкции позволяет достичь хорошей экономии на отоплении.
3. Плита является отличным тепло аккумулятором, который позволит пережить отключение электричества (здесь имеется ввиду электричество не как энергоноситель, а как питание всех насосов) даже на несколько дней.
4. Плита является черновым полом, на которое возможна непосредственная укладка чистовых материалов без предварительной подготовки.
5. Утепление и гидроизоляция плиты исключает образование влаги и плесени в доме.
6. Отсутствует необходимость дополнительной стяжки пола (все коммуникации заложены в плиту).
7. Позволяет возводить дома на участках с высоким уровнем грунтовых вод и практически на всех грунтах.
8. Монолитный фундамент (плита) обладает низким коэффициентом усадки.

Но, как и всё, что есть на свете —  конструкция утепленной шведской плиты не лишена и недостатков:

1. Необходим тщательный проект возводимого здания (дома) т.к. коммуникации прокладывают непосредственно в самом начале строительства, и последующая перепланировка становится практически невозможной.
2. Нельзя организовать подвальное помещение внутри дома. Может быть оно и к лучшему. Сделайте его в соседнем гараже.
3. Такой тип фундамента рассчитан на малоэтажное строительство для частных домов, а также для быстровозводимых конструкций из сэндвич-панелей, гаражей и пр. хоз. построек.
4. Невозможно построить высокий цоколь.

Плюсы и минусы

Монолитный плитный фундамент считается одним из наиболее прочных видов оснований. Так как, он закладывается неглубоко, то не боится промерзания. При подвижке грунта такой фундамент приподнимается одновременно с постройкой, поэтому вероятность его повреждения минимальная.

Негативное воздействие пучения грунта и грунтовых вод при небольшом заглублении также сводится к нулю. Строения на плите могут стоять бесконечно долго без видимых повреждений. Кроме повышенной прочности и высокой несущей способности, плюсом монолитного фундамента дома является то, что он заменяет черновой пол, поэтому лаги для него не делаются. Да и скорость строительства существенно возрастает.

Использовать дорогостоящий монолитный фундамент для дома на твердых пластичных или скальных почвах нет особой необходимости. Ведь на него уйдет большое количество арматуры и бетона. Но вот при возведении строения на сыпучих песчаных или болотистых почвах, особенно при строительстве очень тяжелых каменных или, напротив, легких газобетонных или кирпичных домов, лучше выбрать именно этот тип фундамента.

Существенным недостатком монолитных фундаментов для частных домов является его высокая стоимость из — за высокого расхода бетона и арматуры. Вдобавок возведение подвалов и цокольных этажей в здании будет невозможно.

Особенности фундамента

Что такое монолитная фундаментная плита? В общем случае, это мелкозаглубленный фундамент в форме бетонного монолита, покрывающего всю площадь под строением. Важным условием возведения данной конструкции является наличие подушки, которая служит демферным слоем между фундаментом и грунтом, а также исполняет дренажную роль.

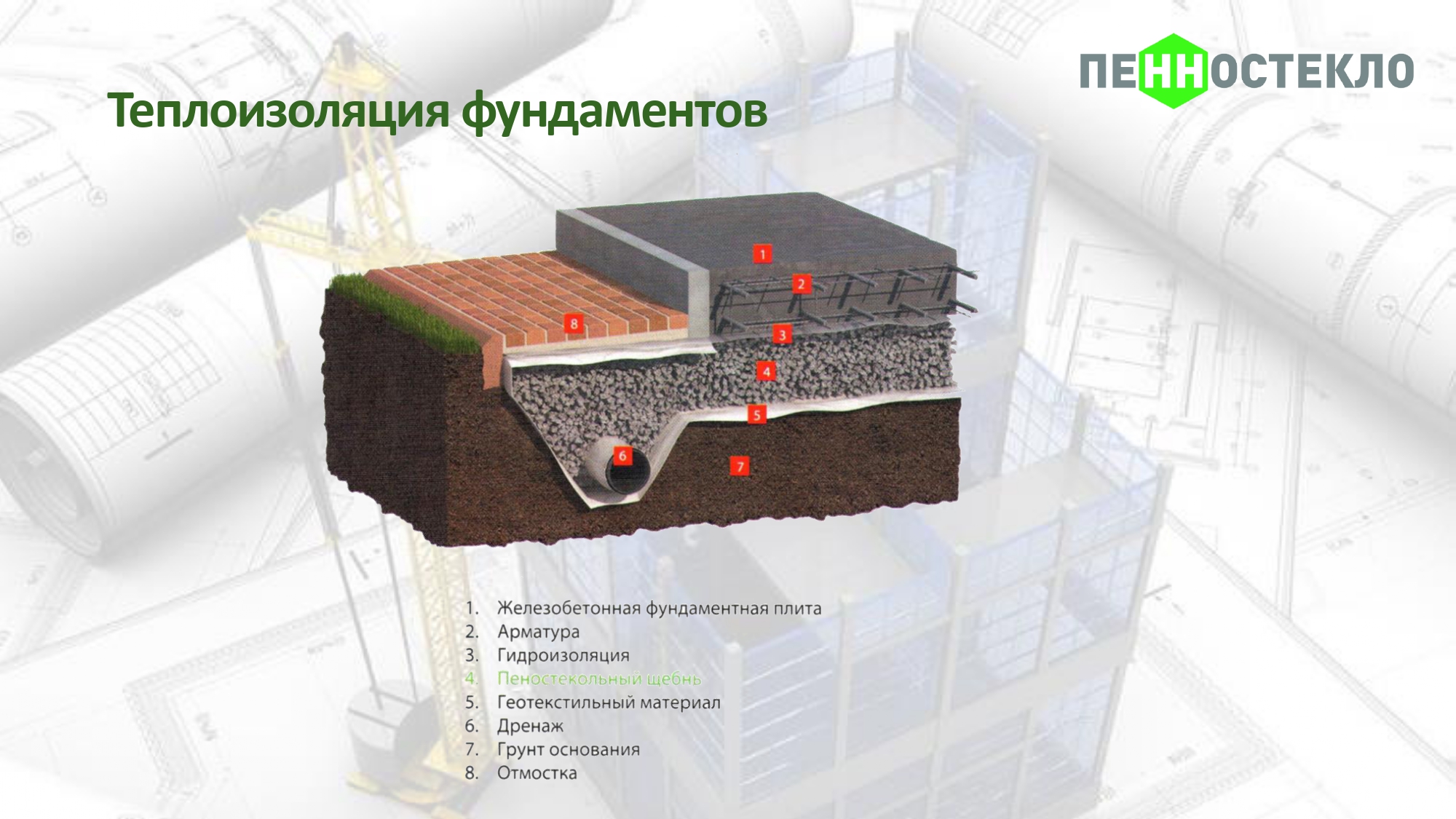

Типовая схема монолитного плиточного фундамента предусматривает многослойную конструкцию. Поверх песчано-гравийной (щебневой) подушки поочередно укладывается:

• геотекстиль;
• бетонная подготовка;
• гидроизоляция;
• утеплитель.

Только после этого производится заливка бетоном. Надежность основания обеспечивается толщиной слоев: подушка – не менее 30 см, бетонная плита – 40 см и более.

Главная особенность монолитной плиты – большая площадь опоры, что позволяет равномерно распределить нагрузку на грунт и снизить удельное давление до 100 г/см² при небольшом загрублении фундамента. Именно эта способность и определяет область применения данного основания.

Несмотря на высокую материалоемкость, оно становится незаменимым при строительстве дома на нестабильных грунтах, при чрезмерно большой глубине промерзания почвы и близком расположении грунтовых вод.

В частности, такой нормативно-рекомендательный документ, как СП 50-101-2004, указывает на необходимость использования малозаглубленного или вообще незаглубленного плиточного фундамента при избыточной пучинистости грунта и излишней чувствительности сооружений к деформациям.

К таким сооружениям можно отнести кирпичные и пеноблочные стены, для которых опасны деформации уже в пределах 2-3 мм. Документ при этом рекомендует, в качестве обязательного элемента, обустройство подушки из материалов, не подверженных вспучиванию.

Плиточный фундамент наиболее популярен при строительстве загородных домов со стенами в виде кирпичной, каменной и блочной кладки. Особенно часто он используется при возведении зданий каркасного типа. В принипе, его можно использовать для любых одноэтажных сооружений (максимум, двухэтажных построек).

Подготовка к заливке монолитного фундамента

Заливка фундамента – это завершающий этап сооружения монолитной плиты. Предварительно проводят несколько других мероприятий для того чтобы подготовить необходимую участок для заливки воды. Перед заливкой делают следующее:

1. Изначально необходимо выровнять участок, на котором будет располагаться плита и снимают с него верхний слой грунта. На данном этапе рассчитывают глубину залегания фундамента, в соответствии с чем выкапывают котлован.

   Котлован под монолитный фундамент, вырытый на неровном участке.

2. Следует провести дренажную систему, которая будет отводить грунтовые воды от фундамента здания, предотвращая его разрушение.
3. Необходимо насыпать дренажную подушку, чаще всего для этого используются в песок или мелкий щебень. Во время засыпания материала его обязательно тщательно утрамбовывают. Толщина такого слоя составляет не менее 30 см.

   Утрамбовка песчаной подушки под монолитную плиту.

4. После требуется обеспечить гидроизоляционный слой при помощи укладки полиэтиленовой пленки и рубероида.
5. Выставляется опалубка из досок, толщина которых должна быть не менее 3 см. Очень важно опалубку сделать крепкой и прочной, она необходима для задержки бетона непосредственно в котловане.

   Смонтированная опалубка под МФ.

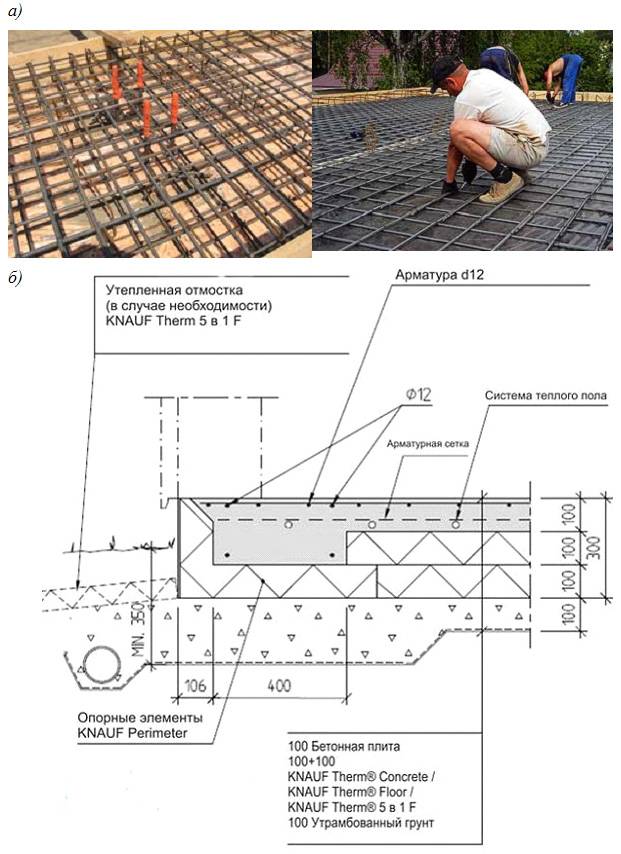

6. Производится обустройство арматурного каркаса, для которого используются прутья с сечением в 10-15 мм. Технология укладки арматуры крестообразная, связывание прутьев обеспечивается при помощи проволоки. Арматурное усиление располагают от верха и низа плиты на расстоянии 5 см.
7. После того, как все указанные пункты процесса выполнены, можно приступать к непосредственной заливке основания.

Пенополиуретан и его применение

Основной особенностью данного теплоизолирующего материала является его плотная закрытая ячеистая структура, заполненная инертными газами на 85-90% и обеспечивающая его низкую теплопроводность. Для утепления фундаментов материал может использоваться как в виде готовых листов, так и в виде жидких самовспенивающихся двухкомпонентных составов, надуваемых методом напыления.

Нанесение жидкого состава пенополиуретана на бетонную стяжку под готовящуюся фундаментную плиту выгодно отличается от применения аналогичных листовых материалов.

1. Высокая адгезия обеспечивает прочное сцепление с поверхностью, не оставляя при этом зазоров или щелей. Но плитный пенополиуретан требует предварительной обработки бетона специальными составами для надежного склеивания.
2. Полимеризуясь, материал образует бесшовное покрытие, не пропускающее влагу. При применении листового пенополиуретана требуется дополнительная гидроизоляция.
3. Напыление состава производится в 2-3 слоя, что дает возможность образования любой толщины теплоизоляции.

Кроме того, экологическая чистота изоляционного материала позволяет использовать его для утепления готового фундамента даже внутри помещения. Но основным недостатком в применении пенополиуретана является высокая стоимость компонентов напыляемого утеплителя и недоступность специального оборудования для производства работ в домашних условиях.

Технология утепления Пеноплексом, пошаговая инструкция

К основным требованиям относят выбор правильной толщины плит (в идеале ее определяет теплотехнический расчет), монтаж на ровные, сухие и изолированные от влаги поверхности, обеспечение максимально возможной герметизации (листы лучше крепить в два слоя со смещением, все стыки заполняются пеной), защиту от УФ и внешнюю отделку. Для фиксации стройматериала к основанию и склеиванию между собой не используются составы, способные разрушить структуру пенопласта. Технология крепления Пеноплекса к фундаменту исключает применение гвоздей и пробивание плит на участках ниже уровня грунта (достаточно давления на них земли), на цоколе, наоборот, посаженный на клей утеплитель требует поддержки крепежами с широкими шляпками.

Стандартное пошаговое руководство по утеплению ленты уплотненным пенополистиролом включает следующие этапы:

1. Подготовительные работы: отбрасывание земли от стен при теплоизоляции уже эксплуатируемых материалов, очистка стен от мусора и грязи, при необходимости – просушка. Допустимый перепад отклонений по вертикали не превышает ± 5 мм, все пустоты заполняются строительным раствором, выступы сбивают.

2. Гидроизоляция. Предпочтение отдается холодным битумным и полимерным мастикам, не содержащим органических растворителей, рекомендуемая толщина наносимого слоя зависит от состава и обязательно указывается в инструкции. Перед началом следующего этапа руководства нужно дождаться полного застывания гидроизоляционного слоя.

3. Фиксация плит Пеноплэкс к стенам с помощью монтажно-клеевых смесей, с усилением тарельчатыми гвоздями на незаглубленных в землю участках. Допускается погружение материала ниже линии фундамента. В целях экономии клей наносится точечно, в процессе крепления лист придерживается руками несколько секунд (до 30). Максимальный эффект наблюдается при использовании пазогребниевых плит и укладке в два слоя, второй размещается со смещением швов.

4. Закладка дренажной системы вокруг основания (рекомендуется).

5. Обратная засыпка фундамента песчано-гравийной смесью или непучинистым грунтом с последующим уплотнением.

6. Оштукатуривание или другой вариант отделки незаглубленных в землю участков.

Уплотненные марки пенопласта оптимальны при теплоизоляции плитных типов основания (проводится на стадии строительства), кусочки материала подкладывают по столбы и сваи, под ленту при ее заливке. Также они используются с целью дополнительной защиты изнутри. Их характеристики оптимальны для проведения утепления в доме без подвала, а именно – организации отмостки. В этом случае по периметру здания на глубине 30-40 см укладывается полоса Пеноплекса шириной от 50 до 120 см, иногда такую схему совмещают с засыпкой керамзита.

Нюансы утепления фундамента изнутри

Правильно реализованная технология подразумевает изоляцию снаружи, иначе сооружения остаются незащищенными от морозного пучения грунта и воздействия влаги. Утеплять основание изнутри советуют в трех случаях: при невозможности проведения работ с внешней стороны, при недостаточно эффективной наружной прослойке и при наличии в доме часто эксплуатируемых подвальных помещений.

Последний вариант реализуется чаще всего, с учетом ожидаемых нагрузок для изоляции внутренних конструкций используются те же материалы: керамзит, уплотненный пенопласт и ППУ.

Схема действий выбирается с учетом типа и размеров подвала, наличия и толщины утеплителя снаружи, уровня грунтовых вод, потребности в декоративной отделке и возможностей вентилирования. Выполняется один из способов:

• Засыпка на пол толстого слоя керамзита, при необходимости им также наполняются опалубки, установленные вдоль вертикальных стен.
• Монтаж и последующая отделка уплотненных плит пенопласта. Этот вариант рекомендуется при эксплуатировании подвалов в качестве бытовых и хозяйственных помещений, в идеале он совмещается с утеплением снаружи, при отсутствии возможности проведения таких работ – с обработкой конструкций с внешней стороны проникающей гидроизоляцией. Ввиду высокой плотности экструдированных марок пенопласта обязательным условием технологии является организация приточного и вытяжного вентилирования.
• Нанесение на стены ППУ. Подходит для теплоизоляции подвалов любого типа, включая помещения с труднодоступными участками.

Плюсы и минусы шведской плиты

Самое главное, что в результате монтажа фундамента по схеме теплой шведской плиты застройщик получает решение целого комплекса вопросов:

• эффективного дренажа,
• противоморозной защиты,
• энергосбережения,
• отопления,
• комфортного микроклимата,
• прокладки коммуникаций,
• а также получения поверхности пола под финишные покрытия.

Среди других преимуществ схемы:

• Для каркасных домов УШП компенсирует их главный недостаток — низкую теплоемкость стен. Массивный изолированный фундамент берет на себя функцию резервного аккумулятора тепла.
• Цена. Несмотря на то, что шведская схема является не дешевым удовольствием, она включает в себя не только нулевой цикл, но целый комплекс этапов. Выполнение этих работ по отдельности стоит в сумме значительно дороже.
• Сроки. При выполнении работ бригадой квалифицированных специалистов на все потребуется, в среднем, около недели.
• Универсальность. Технология подходит для большинства грунтов и климатических зон РФ.
• Незаменимость при возведении построек класса «пассивный дом».

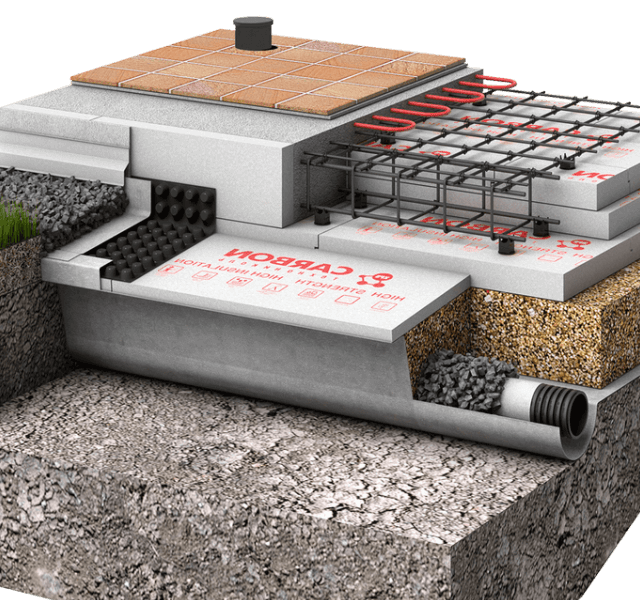

Утеплитель ТЕХНОНИКОЛЬ CARBON ECO SP

Недостатки фундамента на основе теплой шведской плиты:

• Условный (психологический) недостаток: низкий цоколь. В домах с обычным фундаментом высокий цоколь необходим для обеспечения нормальной влажности в помещениях. До сих пор многие наши соотечественники склонны считать высоту цоколя одной из гарантий качества жилья.
• Ремонтопригодность коммуникаций. Так как плита пола является напряженной конструкцией, крайне нежелательно нарушать ее целостность для ремонта замурованных трубопроводов. С другой стороны, существуют иные способы прокладки и технические решения, компенсирующие недостаток схемы. Но все эти меры ведут к увеличению сметы.
• Требует высокой квалификации исполнителей. Не любая бригада возьмется за сдачу УШП «под ключ».
• Требует одномоментных значительных капитальных затрат, поэтому не подходит для застройщиков, рассчитывающих на строительство небольшими (по деньгам) этапами.
• Не подходит для торфянистых почв и других грунтов с низкой несущей способностью, а также участков с большими уклонами.

Обзор материалов и инструментов

При создании шведской плиты своими руками понадобятся следующие ресурсы:

• среднефракционный песок,
• щебенка,
• геотекстиль,
• 10-сантиметровый экструзионный пенополистирол;
• трубы для дренажа,
• доски для опалубки,
• арматурные прутья и вязальная проволока для их объединения;
• трубопроводы для водяного теплого пола и инженерных коммуникаций;
• монтажные хомуты из нейлона.

Также нужно подготовить рабочие инструменты:

• лопаты – штыковые и совковые,
• нивелир,
• тачку,
• шуруповерт,
• болгарку,
• нож и ножовку,
• виброплиту,
• бетономешалку,
• глубинный вибратор,
• кельму.

Работы производятся в сезонной защитной одежде.

Видео описание

С особенностями технологии утепления пенополистиролом можно познакомиться в видео:

Утепление напыляемым пенополиуретаном

Среди всех полимерных утеплителей напыляемый ППУ самый дорогой вид. Его преимущество в том, что у теплоизоляционного слоя нет швов, а вспененный полиуретан имеет очень хорошую адгезию со всеми видами строительных материалов.

Нанесение ППУ на очищенную от грязи поверхность проходит очень быстро. Есть два вида материалов: двухкомпонентный и однокомпонентный.

В первом случае необходимо профессиональное оборудование, работа которого заключается в подаче под давлением в рабочую головку обоих составляющих, где происходит их смешивание и вспенивание.

Однокомпонентный ППУ выпускают в литровых аэрозольных баллонах, и правильно обращаться с ними может даже неподготовленный новичок. Но такая технология хороша для небольшого фронта работ, или когда надо нанести небольшой слой толщиной до 2 см.

Напыление ППУ проходит аналогично окрашиванию краскопультом, поэтому облицовку дома лучше закрытьИсточник

Если грунты сухие, уровень верховодки низкий и проведены грамотные дренажные работы, то гидроизоляцию фундамента и цоколя можно не проводить — швов нет, а водопоглощение застывшей пены из полиуретана маленькое (не более 2 %). При отделке цоколя штукатуркой армирование не надо — нет стыков, как у плит пенопласта, а, значит, нет предпосылок для возникновения трещин.

Помимо цены у ППУ есть еще один небольшой недостаток, который является следствием его достоинства — хорошая адгезия. При проведении работ по утеплению цоколя необходимо защищать стены, которые уже имеют финишную отделку (или не требуют ее) — это проще, чем счищать застывшую пену.

Утепление керамзитом

В последнее время для утепления фундамента этот насыпной материал используется редко. Ограничивают его применение два фактора: довольно высокие, по сравнению с полимерными утеплителями, водопоглощение и теплопроводность.

Толщина насыпной теплоизоляции может достигать 60 смИсточник

Первый показатель лежит в пределах 8-20 % от объема. Причем такое водопоглощение характерно для «свежего» керамзита — со временем он становится еще выше. Для сравнения, у обычного пенопласта он не больше 4 %. Поэтому необходима гидроизоляция и фундамента, и всего слоя утеплителя.

Обеспечить полную «герметичность» керамзиту невозможно, а сохнуть под землей, укутанный пленкой, он будет долго — его применение не рекомендовано в условиях высокого сезонного подъема грунтовых вод.

Теплопроводность также не соответствует современным требованиям по тепловой защите зданий — 0,07–0,18 (Вт/м*°C) против 0,02–0,04 у ППУ, –0,04 у ППС/ЭППС. Поэтому рекомендованная толщина насыпной теплоизоляции для наших средних широт лежит в пределах 40–60 см.

Схема утепления выглядит так:

• роют траншею расчетной ширины (или расчищают пазуху котлована) до пятки фундамента;

• укладывают гидроизоляционную пленку по всей площади траншеи — фундамент-дно-стенка;

• засыпают и выравнивают керамзит;

• накрывают пленкой сверху;

• насыпают слой песка;

• делают отмостку.

Типовая схема утепления фундамента керамзитомИсточник

Достоинство керамзита — экологичность и невысокая цена. Хотя с учетом гидроизоляции и большого объема материалов, стоимость работ в итоге окажется не такой уж низкой. Кроме того цоколь придется утеплять одним из вышеуказанных способов.

Достоинства и недостатки

структура плиты фундамента

Главным недостатком являются большие затраты, для возведения такого основания потребуется большое количество бетона и арматуры. Что касается преимуществ перед остальными видами(например свайными фундаментами), то их несколько:

• простота монтажа;
• защита от талых и грунтовых вод всей конструкции;
• несущая способность находится на высочайшем уровне;
• возможность предотвращения от горизонтального и вертикального смещения, а также вспучивание грунта.

Если грунт, на котором возводится здание, представляет собой особо пучинистую форму или имеет совсем слабые несущие способности, можно использовать в таких случаях плавающий фундамент.

Шведский фундамент

Фундамент, утеплённый снизу полистирольными плитами и обустроенный тёплыми трубами, называют шведским. Сокращённая аббревиатура фундамента звучит как «УШП» или Утеплённая Шведская Плита.

Толщина плиты основания может варьироваться от 10 до 30 см (зависит от вида грунтов и тяжести строения). Глубина заложения такого основания выше линии промерзания почвы. При этом морозное пучение берут под контроль и компенсируют наружным утеплением плиты.

Дополнительное обустройство отопления позволяет получить фундамент и тёплый пол у дома одновременно. Такая конструкция экономит не только вес, но и деньги. Количество бетона для литья основания уменьшается на треть. Сокращаются денежные расходы на строительство.

УШП — Утеплённая Шведская Плита

Достоинства и недостатки различных видов подушек под фундамент

Что такое подушка под фундамент, нужна ли она в принципе, мы выяснили. Теперь предлагаем рассмотреть преимущества того или иного варианта.

• все работы выполняются своими силами, помощь специалистов не требуется;
• оба материала отличаются низким показателем тепловой проводимости, что помогает сохранять тепло в помещениях. Некоторые застройщики даже не устраивают теплоизоляцию на пенополистироле, ограничиваясь насыпным слоем из шлака;
• основа получается надежной и плотной, и эти качества передаются всему фундаменту;
• слой песка и щебня равномерно перераспределяет нагрузочное воздействие;
• если залить фундамент без такой подушки на торфе, его будет подтапливать влага, находящаяся в грунтовом составе.

Считается, что песок прекрасно отводит воду, не позволяя ей попадать в шовные участки фундаментного основания. При пучениях грунта насыпная песчаная подушка под фундамент работает вместо амортизатора.

Максимальной надежностью и высоким показателем прочности отличается монолитная плита. Многие утверждают, что ее можно устраивать без «разделительной» подушки. Мнение ошибочное, потому что промежуточная подушка, как и в свайном фундаменте, в этом случае необходима, ведь с ее наличием конструкция исполняет возложенные на нее функции безукоризненно. Обустройство подразумевает значительные финансовые расходы, которые полностью оправдываются за счет дальнейшей эксплуатации.

Утепление различных типов фундаментов

Выбор материалов и методики проведения работ будут зависеть от типа фундамента дома. Возможны три основных варианта.

Ленточный

Ленточный фундамент состоит из замкнутой системы балок, размещенных под всеми стенами здания. Они изготавливаются из железобетона, бутового камня или кирпича. На таком основании часто строят каркасные здания.

В этом случае выбор способов, как утеплить фундамент дома, самый широкий. Можно использовать любые материалы: ППС, ЭППС, ППУ, керамзит.

При проведении работ соблюдают следующую последовательность действий:

• Раскапывают по периметру здания траншею. Если фундамент мелкозаглубленный, то это можно сделать вручную лопатой. В противном случае лучше привлечь специальную технику.
• Дно траншеи засыпают слоями песка и щебня для лучшего отвода влаги.
• Все поверхности фундамент зачищают. Оставляют на неделю просушиваться.
• Наносят слой гидроизоляции. Лучше воспользоваться полимерной или битумной мастикой. Если утепление будет проводиться жидким ППУ, то этот этап можно пропустить.
• После просыхания гидроизоляционного слоя приступают к монтажу утеплителя. Материал укладывается сверху вниз горизонтальными рядами.
• Конструкция оставляется на несколько дней для полного просыхания. После этого можно будет закопать траншею. При необходимости проводят отделочные работы в надземной части фундамента.

Свой дом должен быть не только красивым, теплым, но и безопасным

Поэтому важно ответственно подходить к выбору используемых материалов. Приобретайте все товары только в специализированных строительных магазинах

Всегда проверяйте наличие у продавца сертификатов, прочей сопроводительной документации на продукцию.

Столбчатый и свайный

Столбчатые и свайные конструкции представляют собой систему отдельно стоящих опор. На них в дальнейшем укладывается ростверк – рама, на которую распределяется давление несущих стен здания.

Оба типа такого основания схожи, но имеют ряд отличий. Свая заглубляется на расстояние от 5 метров и более. Она имеет меньшее по площади сечение. Может быть винтовой или забивной. Функционирует у нее подошва и боковая поверхность. Столбы же вкапываются чуть ниже точки промерзания грунта. Имеют большое сечение, опираются только нижней частью на грунт.

Утепление фундамента проводится дольше и сложнее остальных. В первую очередь нужно создать фундаментную стену, которая называется забирка. Именно на нее впоследствии и будет крепиться утеплитель. Изготовить ее можно из кирпича или металлических профилей, на которые укладывается деревянная доска.

Важным этапом работ становится изоляция каждого столба или сваи от влаги. Для этого каждую опору оборачивают рубероидом. Металлические конструкции хорошо обмазать мастикой, а деревянные специальным раствором, предотвращающим гниение. Обработать нужно и ростверковые балки. Дальнейший процесс утепления будет схож с ленточным фундаментом.

Плитный

Плитный фундамент – монолитная конструкция из железобетона. Она самая надежная и долговечная. Возводится на любых видах грунта.

Утепление такого основания снаружи возможно только на стадии строительства. Возможности сделать это потом нет.

Процесс делится на несколько этапов:

• Грунт в основании вырытого котлована трамбуют.
• Выстилается геомембрана для защиты от грунтовых вод.
• Изготавливается подушка из смеси щебня и песка. Это позволит улучшить несущие способности грунта.
• Укладывается слой гидроизоляции. Для этого используется любой рулонный материал.
• Кладется листовой утеплитель. Лучше использовать ППС или ЭППС.
• Изготавливается плита.

Если на стадии строительства утепление не выполнялось, то единственным вариантом становится укладка материала под стяжку пола первого этажа.

Ленинградское шоссе, г. Солнечногорск

Утепление монолитной плиты, как технология, уже положительно себя зарекомендовала в Европе, и в странах постсоветского пространства. Востребована УШП мелкого заложения в тех географических зонах, где преобладает суровый климат. Монолитный каркас заливается на разных типах грунтовых основ, в том числе на пучинистых, со слабой переносимой нагрузкой. В то же время, главная опасность для монолитной плиты – отрицательная температура, когда земляная основа поднимается, деформируя плитное основание. Это приводит к механическим дефектам сооружения, непригодности и аварийности. Избежать подобного поможет утепление фундаментной плиты горизонтальным методом. О том, нужно ли утепление фундамента, и как это сделать, рассмотрим ниже.

Недостатки плитного фундамента

Плитный фундамент не всегда является оптимальным вариантом. Всегда нужно заранее выполнять все необходимые расчеты и подбирать наиболее подходящий тип основания для дома.

Недостатки плиты:

• не подходит для возведения на участках, имеющих уклон;
• чтобы построить дом с подвалом на плите нужно выполнить заглубление на большую глубину, это обойдется очень дорого;
• трудно осуществлять ремонт коммуникаций, проведенных под фундаментной плитой;
• при строительстве зимой потребуются дополнительные расходы на подогрев бетона и поддержание нужной температуры на участке.

Плитный фундамент возводят только в том случае, когда невозможно устройство ленточного основания.

Технология утепления фундаментной плиты

При устройстве утепления фундаментной плиты используется горизонтальное и вертикальное утепление, при котором слой утеплителя прокладывается под плитным основанием или по боковым стенкам фундаментной конструкции. В качестве изоляционного материала чаще всего используется пенополистирол или пенопласт. Посмотрите видео, как утеплить фундаментную плиту пенополистиролом.

Утеплитель прокладывается во время монтажа фундамента по следующей технологии выполнения утепления (рассмотрим вариант утепления фундамента пенополистиролом):

Утепленная монолитная плита прослужит долгие годы без разрушений конструкций от воздействия неблагоприятных факторов.

Характеристики пенополистирола

Средний срок эксплуатации пенополистирола равен 30-ти годам. При условии обслуживания дом будет стоять вечно. Следующие факторы негативно сказываются на сроке:

• фронтальная поверхность, на которую будет клеиться материал, не выровнена, имеются воздушные прослойки, пробки;
• ППС плиты изготовлены не по технологии, не имеют должной защиты от негативного воздействия ультрафиолета;
• перед установкой материал лежал на открытом пространстве и на него воздействовали погодные условия.

Утеплители, независимо от названия и маркировки, имеют повышенный уровень воспламенения. Относятся к третьему и четвёртому классу. В настоящее время большинство производителей добавляют в состав такой химический реагент, как антипирин. Главная особенность – затухание при воспламенении. К стандартной маркировке добавляется марка «С».

• Обильное выделение дыма при горении, в процессе которого в атмосферу выпадают цианиды и бромоводород;
• минимальный показатель поглощения воды;
• повышенная прочность на изгиб;
• утепляющая функция — минимальный показатель теплоотдачи;
• взаимодействие с нефтепродуктами.

Нейтральное взаимодействие с битумом, цементом, гипсом, известью, асфальтом.

Утепление фундамента несложный проект. Достаточно иметь строительную площадку с подъездом для техники. В противном случае нужно самостоятельно готовить бетонную смесь с обязательным учётом пропорций и соотношения. Может быть изначальный этап покажется затратным, но эти затраты себя окупят в полном объёме в течение первого года. Стоит ли утеплять фундаментную плиту пенополистирольными листами, однозначно да.

Монолитное плитное основание фундамента прекрасно зарекомендовало себя при эксплуатации в слабых и пучинистых грунтах. Ежегодное промерзание грунтов в зимний период приводит к неравномерному поднятию и осадке плитного основания, что способствует возникновению механических деформаций, способных вызвать разрушение самой плиты и построенного на ней здания.

Надёжно изолировать фундаментную плиту от зоны морозного пучения, контактов с почвенной влагой и предотвращения промерзания, способен слой горизонтального утепления.

Утепление фундаментной плиты пенополистиролом, утеплитель, как утеплить?

Почти 80% территории нашей страны приходится на зону пучинистых грунтов, представляющих опасность для фундаментной плиты и других видов оснований под здания и сооружения. Такие грунты, промерзая, могут значительно увеличиваться в объеме, что приводит к подъему его поверхности – морозному пучению.

Как утеплить фундаментную плиту?

Утепление фундаментной плиты позволяет отсечь зону морозного пучения, а значит избежать ее растрескивания. К тому же снижается оплата за отопление. Еще одним плюсом можно считать, тот факт, что на стенах не образуется конденсат, а значит не появиться плесень. Проведение работ по теплоизоляции благотворно влияет на эксплуатационные свойства всего здания, увеличивает его долговечность.

При выборе материала для утепления фундаментной плиты нужно учитывать следующие эксплуатационные характеристики:

• высокий уровень механической прочности к сжатию;
• минимальный показатель водопоглощения;
• низкая теплопроводность.

Такой привычный утеплитель, как минеральная вата, не подходит для этих целей, поскольку хорошо впитывает воду и сжимается при засыпке грунтом. Удовлетворяет все требованиям и очень прост в использовании пенополистирол. Еще одним утеплителем под фундаментную плиту, который имеет необходимые эксплуатационные качества, является пеностекло, однако его применение будет стоить гораздо дороже.

Утепление фундаментной плиты может происходить не только снаружи, но и из нутрии. Специалисты считают, что наружная теплоизоляция намного эффективнее и позволяет решать множество задач, по улучшению климата в помещении и повышению долговечности строения. Однако утепление снаружи не всегда возможно, в основном, из-за высокой трудоемкости, поэтому эти работы лучше выполнять еще на стадии строительства.

Впрочем, и внутренняя термоизоляция дает свои результаты: помещение становится более прогретым, нормализуется микроклимат, тепло не утекает наружу. Также следует отметить простоту таких работ.

Утепление фундаментной плиты пенополистиролом

Достаточно эффективным и простым способом утепления фундаментных плит считается экструдированный пенополистирол. Этот материал имеет закрыто-ячеистую структуру, чем отличается от обычного пенопласта, у которого после 2-3 лет эксплуатации будет разрушена структура и он превратится в груду шариков.

Экструдированный полистирол обладает следующими свойствами:

• устойчивость к влаге и агрессивным химическим соединениям;
• не стареет и не изменяет эксплуатационных свойств;
• экологическая чистота;
• доступная цена и др.

Для термоизоляции используются пенополистирол в виде специальных плит. Они должны обладать прочностью на сжатие не менее чем 200 кПа для частных строений, 250 кПа для объектов промышленности и высотного жилого строительства.

Чтобы утеплить вертикальную часть фундаментной плиты снаружи необходимо выполнить подготовительные операции:

• в случае если фундамент засыпали грунтом, то нужно удалить всю землю вдоль боковой поверхности до глубины промерзания грунтов;
• нанести на всю рабочую поверхность слой изоляции.

Установка плит изоляции

Когда в качестве гидроизоляции используется битумный рулонный материал, достаточно разогреть его в нескольких точках и прижать плиту из полистирола. Очень важно рассчитать силу прижатия, поскольку можно продавить поверхность утеплителя и изделие придет в негодность.

Если используются другие виды битумных или битумно-полимерных материалов, то на пенополистирол под фундаментную плиту наносят специальную мастику в виде полос или точек и прикладывают их в нужном месте. Для грамотной теплоизоляции плиты располагают в шахматном порядке. Металлические крепления могут нарушить гидроизоляцию, поэтому специалисты не рекомендуют их использовать при утеплении фундаментных плит.

Выполнить достаточно большие объемы работ, которые требуют не только сноровки, но и знаний, а также опыта их выполнения, достаточно сложно, да и долго. Если вы живете в Москве или Подмосковье, то обратившись в строительную компанию «Проект», сможете избавить себя от этой монотонной и требующей усилий работы, и получить качественно и быстро выполненное утепление фундаментных плит по невысокой цене.

Утепление основания

Провести утепление под фундаментной плитой можно только в процессе ее устройства, а значит ее нужно планировать еще на стадии разработки проекта. Теплоизоляционные изделия из экструдированного пенополистирола укладывают на слой изоляции.

Чтобы защитить утеплитель под фундаментную плиту от попадания жидких составляющих бетона, на него укладывают в один слой полиэтиленовую пленку, которая должна иметь толщину 150-200 мкм. Такой защиты будет достаточно, если армирование фундаментной плиты будет выполняться способом вязки. Если же используется сварка, то необходимо создание защитной стяжки, которую можно выполнить из бетона низких марок, либо раствора из песка и цемента. В этом случае полиэтилен укладывается при помощи двухстороннего скотча с перехлестом в 150 мм.

Теплая фундаментная плита

Специалисты рекомендуют устанавливать теплый плитный фундамент с вмонтированными в него трубами подогрева. Такую конструкцию называют утепленной шведской фундаментной плитой. Кроме системы подогрева, в ней размещается канализация и водопровод.

Начинают возведение теплой фундаментной плиты с рытья котлована, на дно которого укладывается сначала песок, который нужно утрамбовать и проложить в нем коммуникационные трубы. Затем укладывают слой гравия и теплоизоляцию в два слоя. На утеплитель устанавливают арматуру, на которой размещаются трубы подогревающие пол, причем они не должны пересекаться между собой. Остается только залить эту многослойную конструкцию бетоном, толщина которого будет составлять 10 см.

По аналогии, наши специалисты разработали свою концепцию теплой фундаментной плиты. В этом случае экструдированый пенополистирол укладывают на песчаную отсыпку. При этом способ размещения утеплителя зависит от конструкции здания и задач теплосбережения. Далее укладывается арматура и прямо внутри арматурной сетки закладывают трубки для водяного теплого пола. Потом заливают все бетоном.

Справится с любым из вышеописанных вариантов возведения теплой фундаментной плиты, могут только специалисты с достаточной квалификацией, опытом и прочными знаниями. Всем этим критериям отвечают сотрудники нашей компании. Обращайтесь к нам, и вы сможете стать обладателем фундамента, параметры которого будут отвечать всем государственным нормативам, обязательно учтем и все пожелания клиентов.

Утепление плиты фундамента. Теплоизоляция нижних этажей

Профессионально выполняем устройство плов по грунту, теплоизоляция пола, армирование, бетонная стяжка

В строительстве дома нет мелочей – каждая деталь важна, каждый элемент делает свой вклад в прочность, надежность и комфорт дома. Однако зачастую многие вещи упускаются из виду, игнорируются, либо выполняются не должным образом нарушая технологии, что приводит если и не к фатальным, то к неприятным последствиям. Одна из таких вещей – теплоизоляция фундаментной плиты (полы по грунту), часто на данном этапе, эта позиция работ ведется с грубыми нарушениями.

Суть ошибки устройства пола по грунту.

При заливке фундамента между грунтом и фундаментной плитой не качественно или вовсе не создается теплоизоляционный слой, препятствующий охлаждению плиты промерзающим в холодное время года грунтом.

Последствия.
Зимой промерзший грунт «вытягивает» тепло из фундаментной плиты, в результате она тоже промерзает, доставляя немало проблем ведущие к проблемам как с наружной стороны дома, так и внутренней. Обычно в малоэтажном строительстве, фундаментная плита является полом первого этажа, а это значит, что зимой такой пол постоянно имеет низкую температуру, на его поверхности и на стенах образуется конденсат, в помещении наблюдается сырость, дискомфортность у ног, от которой невозможно избавиться, появляется плесень и т. д. Кроме того, в таких помещениях коробится напольное покрытие, что также создает определенные неудобства.
Наконец, из-за отсутствия эффективной теплоизоляции через фундаментную плиту происходят значительные потери тепла, которые могут достигать 20% от всех тепло потерь дома! Это приводит к снижению температуры в помещениях и к повышению расхода топлива или электричества на отопление.

Как не допустить ошибку в утепление плиты фундамента.

Избежать этих неприятных последствий достаточно просто – нужно на стадии обустройства фундамента позаботиться о грамотной теплоизоляции пола по грунту. Для этой цели между грунтом и фундаментной плитой проводят ряд необходимых работ учитывая геологию, это трамбовка и уплотнение грунта, дренажную систему, подсыпки слоев песка и щебня, гидроизоляция и  закладывается слой теплоизоляционного материала типа экструдированный полистирол Пеноплекс-45, а по верх выполняют устройство бетонной стяжки и монтаж коммуникаций в том числе теплые полы. В качестве теплоизоляции может использоваться экструдированный пенополистирол высокой плотности, пеностекло и другие материалы. В каждом конкретном случае применяется свое решение, которое будет соответствовать конструктивным особенностям фундамента и здания в целом.

Сохранить

Сохранить

Технология и секреты теплоизоляции фундамента

Кроме нагрузки от веса здания, на его основание воздействует пучение грунта, влага и отрицательные температуры. Из-за давления почвы в фундаменте образуются трещины, попавшая в них вода при замерзании расширяется и постепенно разрушает постройку.

Строительные материалы, используемые для возведения фундамента и цоколя, обладают высокой теплопроводностью и не могут удержать нагретый воздух внутри здания. Холод и влага беспрепятственно проникают внутрь постройки. Все перечисленные проблемы легко исправить, если знаешь, как правильно утеплить фундамент дома.

Значение теплоизоляции для основания здания

Если возведение дома не сопровождалось одновременной теплоизоляцией его основания, владельцы задумываются, нужно ли утеплять фундамент постройки? Есть несколько весомых причин это сделать:

• Через фундамент и цоколь дом теряет от 10 до 15% нагретого воздуха. Утепление позволит стабилизировать температуру и сократить расходы на отопление.
• Из-за разницы температур на внутренней поверхности цоколя появляется конденсат.
• Высокая влажность приводит к росту плесени и грибка, который может распространиться в комнаты. Гидроизоляция основания надолго избавит от сырости.
• Морозное пучение грунта сопровождается увеличением объема и давлением на фундамент, слой теплоизоляции отсекает подвижные массы от основания дома.
• Конструкция, защищенная от внешнего воздействия, прослужит долгий срок.

Какой утеплитель выбрать?

От свойств материала для теплоизоляции зависит надежность и долговечность выполненного утепления. Особые условия эксплуатации требуют от них механической прочности и влагостойкости. Этим критериям не соответствует минеральная вата, которая в других условиях является первоклассным утеплителем, а пенополистирол, пеностекло и пенополиуретан станут оптимальным выбором.

Пеностекло — универсальный материал, подходящий для любых условий. Он легко обрабатывается и крепится с помощью горячего битума, мастики, клея или дюбелей. Среди достоинств пеностекла:

• высокая прочность;
• морозостойкость;
• влагонепроницаемость;
• низкая теплопроводность.

Недостаток — высокая стоимость.

Пенополистирол распространенный вариант для теплоизоляции ленточного фундамента. Благодаря ячеистой структуре он хорошо удерживает температуру и имеет легкий вес. Плиты пенопласта из-за поглощения воды требуют гидроизоляции поверхности, иначе они разрушаются при замерзании.

Экструдированный пенополистирол или пеноплекс рекомендуется как оптимальный утеплитель, он не теряет свои свойства при многократных циклах заморозки и таяния. Материал не поглощает влагу, стойко выдерживает механические нагрузки и биологическое воздействие.

Пенополиуретаном утепляют любое основание, благодаря устойчивости к влаге и монолитной поверхности после отвердения, он одновременно является и гидроизоляцией. Напыление состава специальным оборудованием создает бесшовное покрытие со следующими свойствами:

• высокая адгезия;
• устойчивость к отрицательной температуре;
• маленькая теплопроводность;
• долговечность.

Слой теплоизоляции нуждается в защите от УФ-излучения, для этого он покрывается штукатуркой.

Как утеплить основание ленточного типа

Ленточный фундамент устраивают под большинство построек. Технология его утепления выполняется поэтапно.

1. Вокруг дома копается траншея на глубину промерзания грунта, ее ширина 1-1,5 метра. На дно насыпается песок и гравий для дренажа.
2. Основание очищается от загрязнений.
3. Перед тем, как утеплить фундамент, его поверхность покрывается битумной мастикой или жидкой резиной, можно сверху приклеить рулонный материал.
4. Плиты пеноплекса или пенополистирола крепятся после полного высыхания мастики.
5. Клеящий состав наносится на них точечно — в углах и посередине. Стыки панелей тщательно герметизируют. Каждый ряд укладывается со смещением, чтобы плиты располагались в шахматном порядке. На углах утеплитель крепится в два слоя. Ниже уровня земли фиксация выполняется только на клей, чтобы дюбеля не повредили гидроизоляцию.
6. Слой теплоизоляции накрывается рубероидом или другим полотном, защищающим от влаги. Это уменьшит внешнее воздействие и продлит срок службы материала.
   Выполняется засыпка траншеи.

Свайный фундамент, нюансы утепления

Конструкция основания представляет собой бетонную плиту (ростверк), уложенную на вертикальные опоры. Она предназначена для строительства домов на подвижных грунтах. Чтобы пол в помещении не был холодным, необходимо утеплить ростверк.

1. Гидроизоляция плиты в местах соединения со стенами и сваями выполняется рубероидом, другие участки обрабатываются битумной мастикой. От качества работы зависит защита металлических свай от коррозии.
2. Теплоизоляция ростверка выполняется экструдированным пенополистиролом, закрепленным на клей и дюбеля. Все швы между плитами герметизируют.
3. Выполняется облицовка утеплителя, она предназначена не для декоративных целей, а для защиты теплоизоляции от повреждения.

Теплоизоляция столбчатой конструкции

При возведении домов на пучистых и глубокопромерзающих почвах используется столбчатое основание с опорами под углами здания. На этапе подготовки к теплоизоляции такой конструкции сооружают забирку:

• Копается траншея между опорами.
• К столбам крепится брус, и к нему прибиваются доски. Деревянную забирку можно заменить кирпичной кладкой.
• С внутренней стороны перегородку укрепляют подсыпкой из гравия.

Как утеплить фундамент дома на столбах? Работа начинается с гидроизоляции забирки. Она выполняется наплавляемыми материалами, укладываемыми сверху. Стыки полотен проклеиваются битумной мастикой. Теплоизоляционный материал монтируется в траншею и на выступающую над ней часть конструкции. Для этого используют прочные и жесткие плиты пеноплекса или пеностекла. Стыки утеплителя проклеиваются и запениваются. Поверхность пеноплекса закрывается рубероидом для защиты от механических повреждений и влаги.

Траншея засыпается керамзитом, а сверху устанавливается бетонная отмостка. Поверхность забирки облицовывается сайдингом или штукатурится.

Защищаем монолитную плиту от влаги и мороза

Основание из бетонной плиты размещается на подушке из песка и гравия. Под него с нахлестом полотен укладывается рулонная гидроизоляция. Края материала заводятся на боковые части плиты и приклеиваются битумной мастикой.

Верхняя часть монолита покрывается жидкой резиной или рубероидом, стыки рулонной гидроизоляции сваривают горелкой.

Для теплоизоляции берется экструдированный пенополистирол. Плиты укладываются вразбежку и накрываются полиэтиленовой пленкой. Процесс завершается слоем стяжки, усиленной арматурой.

Рекомендации по утеплению цоколя

Планируя, как утеплить цоколь, приходится выбирать между двумя вариантами размещения теплоизоляции: изнутри или снаружи. Этот участок дома является продолжением фундамента и находится в непосредственной близости от поверхности земли. Для его изоляции используются те же материалы, которыми утеплялось основание здания. Они должны характеризоваться малым водопоглощением и высокой прочностью.

При утеплении изнутри точка росы оказывается в помещении, поэтому в нем постоянно держится повышенная влажность. Главный совет при такой технологии — выполнить комплексную защиту от сырости рулонными и обмазочными материалами. Более эффективным и правильным будет монтаж теплоизоляции снаружи. Работа выполняется одновременно с изоляцией основания. Перед тем как утеплить цоколь, проводится гидроизоляция его поверхности битумной мастикой.

Для надземной части конструкции берется экструдированный пенополистирол толщиной в 50-100 мм. Фиксация плит выполняется на специальный клей и дюбеля. В отсутствие поддержки материала грунтом, потребуется более надежное крепление. На каждую плиту рекомендуется забить 4 дюбеля по углам.

Поверхность цоколя требует декоративной отделки. Предварительно на прикрепленный пенополистирол наносится слой клея, в который утапливается армирующая сетка из стекловолокна. После высыхания производится оштукатуривание. Финишная облицовка выполняется из сайдинга натурального или искусственного камня, кирпича.

Утепление фундамента и цоколя сделает проживание комфортным, снизит расходы на отопление и продлит жизнь всей конструкции.

стоит ли утеплять монолитное плитное основание, какой утеплитель выбрать для теплоизоляции фундаментной основы по периметру?

Утепление монолитной плиты, как технология, уже положительно себя зарекомендовала в Европе, и в странах постсоветского пространства. Востребована УШП мелкого заложения в тех географических зонах, где преобладает суровый климат. Монолитный каркас заливается на разных типах грунтовых основ, в том числе на пучинистых, со слабой переносимой нагрузкой. В то же время, главная опасность для монолитной плиты – отрицательная температура, когда земляная основа поднимается, деформируя плитное основание. Это приводит к механическим дефектам сооружения, непригодности и аварийности. Избежать подобного поможет утепление фундаментной плиты горизонтальным методом. О том, нужно ли утепление фундамента, и как это сделать, рассмотрим ниже.

Зачем утеплять?

Столбчатый фундамент обладает рядом преимуществ в сравнении с другими: его легко создать, цена во много раз меньше монолита, легко поддается ремонту и служит до 100 лет. Утеплять его нужно с той же целью, что и монолит – минимизировать теплопотери.

1. Создание железобетонного ростверка сильно увеличивает потери тепла, ведь в холодные месяца бетон очень быстро охлаждается и буквально начинает вытягивать тепло из стен и пола дома.
2. Если в качестве основания выбраны металлический или деревянный ростверк между полом и землей образуется воздушная подушка и происходит постоянная циркуляция воздуха в связи с чем зимой пол и основание стен первого этажа будут холодными, даже если использовать лучший теплоизоляционный материал для внутренней отделки.
3. Все коммуникации дома проходят как раз в пространстве под домом. Утеплив фундамент вы тем самым защитите коммуникации от промерзания и возможных механических повреждений.

Плюсы и минусы теплоизоляции

Применение утеплителя предотвращает появление мостов холода
Применение в качестве изолятора пенополиуретана дает домовладельцу следующие преимущества:

• низкую теплопроводность слоя, толщина которого может не превышать 5 см;
• исключительные адгезионные свойства к любому типу поверхности – нет необходимости применять клеевые составы, так как полимер сам хорошо прилипает в первоначальный момент;
• сплошной слой утеплителя, так как происходит непрерывное напыление полимера – исключается возможность появления мостиков холода;
• отпадает надобность в применении дополнительной гидроизоляции.

Одним из важных недостатков такого метода утепления плиты фундамента является необходимость применять специализированное оборудование, которое нужно доставить на объект. Правильно, равномерно напылить полимер на поверхность может только квалифицированный специалист. В жидком состоянии материал является опасным для здоровья, поэтому повышаются требования к применению индивидуальных средств защиты при проведении операции.

Пенополистирол экструдированный по характеристикам прочности подходит для утепления плиты фундамента

При устройстве теплой подошвы из пенополистирола можно получить такие выгоды:

• Укладка полимера не представляет особой сложности и привлечения специального оборудования. Это во много раз ускоряет процесс формирования изолятора.
• Листы имеют малый вес, их легко доставлять на объект, разгружать и переносить.
• Утеплитель под фундаментную плиту получается идеально равномерным по всей плоскости.
• Сам материал имеет высокие показатели плотности и абсолютно не гигроскопичен.
• По теплоизоляционным свойствам это один из лучших полимеров.

Среди недостатков можно выделить необходимость устройства под пенополистиролом дополнительной гидроизоляции от подмывающих грунтовых вод, так как они все равно могут проникнуть в щели между стыками. Теплобарьер необходимо клеить к гидроизоляционному основанию и между собой во избежание расползания листов при заливке бетона или подвижках грунта. Полимер относится к категории дорогого покрытия.

Утепления различных видов фундамента

Поскольку на сегодняшний день существует несколько видов фундамента, которые отличаются друг от друга своими конструкциями, то технология утепления будет для каждого из них своей, однако суть ее будет сводиться к одному – к защите всей поверхности.

– утепление ленточного фундамента

Как правило, утепление дома или фундамента должно производиться равномерно по всей длине ленточного основания. Для этого предварительно конструкцию необходимо подготовить:

• Вдоль всего периметра необходимо вырыть траншею шириной около 1 м и глубиной, которая равна глубине фундамента.
• После этого монолитную конструкцию необходимо тщательно очистить от грязи и земли. Это необходимо для того, чтобы получить хорошее сцепление материала и поверхности фундамента. В случае необходимости, поверхность фундамента выравнивают с помощью цементной стяжки.
• Прежде чем утеплять фундамент необходимо позаботиться о гидроизоляции. Для этого поверхность фундамента обмазывают мастикой или любым другим гидроизоляционным материалом.
• Далее можно приступать к укладке плит утеплителя. Обычно его укладывают на специальные клеевые составы. Чтобы добиться наилучшей защиты от холода и влаги, рекомендуется уложить утеплитель в два слоя.

Такие процедуры необходимо выполнить по всему периметру фундамента, стараясь не допускать щелей межу утеплителем, поскольку это приведет к образованию мостиков холода. Когда фундамента утеплен полностью, производиться его обратная засыпка грунтом.

– утепление столбчатого фундамента

Как утеплить такой фундамент дома? Чтобы выполнить утепление столбчатого фундамента, необходимо изначально сделать забирку (так называемый цоколь). Его основная функция заключается в том, что он защищает пространство между грунтом и фундаментом от влаги и низких температур.

Для того чтобы изготовить забирку необходимо выполнить следующее:

• Под домом необходимо вырыть небольшую траншею, глубина которой будет составлять около 20-40 см.
• Далее в нее засыпается песок или щебень слоев в 15-30 см.
• На столбы фундамента крепятся специальные бруски с пазами для дальнейшего закрепления на них досок. В пазы брусков вставляют тонкие доски по всему периметру.
• В завершение нижняя часть конструкции засыпается керамзитом.

Проделав все эти процедуры можно с уверенностью сказать, что фундамент будет защищен от воздействия влаги и низких температур.

– утепление плитного фундамента

Утепление плитного фундамента, наверное, самое дорогое из всех типов фундамента, однако затраты на это полностью окупятся. В большинстве случаев цоколь плитного фундамента утепляют пенополиуретаном. Его наносят со специального устройства на стенки цоколя.

Также чаще всего плитный фундамент стараются утеплить еще до момента его заливки, то есть выполняют гидроизоляцию из любого материала (чаще всего рубероида), после чего в котлован укладывается пенопласт, поверх которого делается небольшая стяжка. Далее делается армирование и заливка бетона. Утеплять плитный фундамент можно также и поверх уже готовой плиты. Это рекомендуется делать в жилых домах для утепления пола.

– Утепление свайного фундамента

Свайный фундамент чаще всего имеет такую особенность, как открытое пространство между фундаментом и грунтом. Это говорит о слишком больших потерях тепла, поэтому утеплять такой тип фундамента просто необходимо, иначе в доме будет холодно и сыро.

В качестве утеплителя, для свайного фундамента используют пенопласт, а технология утепления выполняется в несколько этапов:

• Гидроизоляция ростверка фундамента.
• Укладка утеплителя.
• Отделочные работы.

Утепляем фундамент дома пеноплексом: виды и конструктивные схемы

Обобщая приемы работы, можно выделить:

• Вертикальную облицовку фундаментных блоков и периметров. Является основной технологией. Пеноплекс крепится полимерным или цементным клеем, а в цокольной части дополнительно фиксируется дюбелями.
• Горизонтальный монтаж плит пеноплекса. Утеплитель укладывается на песчаную подушку под заливку малозаглубленного ленточного фундамента (МЗЛФ), либо под плитный фундамент.
• Укладку утеплителя в грунт в горизонтальной плоскости по периметру здания. Этот способ является утеплением подмостка и, аккумулируя геотермальное тепло, защищает фундамент от касательных деформаций морозного пучения.

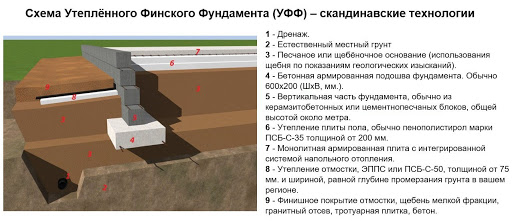

Схема теплоизоляции фундамента коттеджа с утепленным полом

Подразумевает вертикальную облицовку пеноплексом наружного периметра фундамента на всю его высоту, включая цокольную часть и, возможно, нижнюю часть несущих стен. При этом общая высота утепляющей облицовки не должна быть меньше 1 м.

Утепление традиционного фундамента плитами ПЕНОПЛЭКС Фундамент®

Горизонтальный монтаж утеплителя в грунт по периметру здания (утепление подмостка) осуществляют при индексе мороза (ИМ) не менее 35 000 градусочасов. Для средней полосы РФ (ИМ = 55 000 — 60 000) ширина полосы утепления подмостка составляет 0,6 м при толщине пеноплекса 7 — 8 см и 0,9 м при толщине плиты 5 — 6 см. Рекомендуемая толщина пеноплекса для вертикальной облицовки фундамента в этой климатической зоне составляет 12 см.

Критерии выбора сырья

Плитное основание, особенно в условиях высокой влажности внешней среды, нуждается в качественном утеплении.
Теплоизоляция позволяет:

1. Защитить бетон от температурных перепадов.
2. Сэкономить на обогреве дома.
3. Уменьшить пучинистость почвы под подошвой основания.

Эти функции способен выполнять пеноплекс – экструдированный пенополистирол. Материал отличается низкой теплопроводностью, высокими прочностью и эксплуатационным ресурсом.

Несмотря на то, что пеноплекс легко режется ножом, этот материал не хрупкий, поэтому в местах разлома не должно быть видно шариков, как у пенопласта. Если надавить пальцем на поверхность листа, то материал тут же вернется в прежнее состояние.

Выбирая материал, необходимо обращать внимание на условиях хранения. Пеноплекс не оставляют на открытом воздухе, а закрывают тканью или упаковкой. Подбирают сырье в зависимости от назначения: для фундаментов подойдет материал с наибольшим удельным весом – от 33 до 45 кг/м3

Подбирают сырье в зависимости от назначения: для фундаментов подойдет материал с наибольшим удельным весом – от 33 до 45 кг/м3.

Характеристики материала

Технологические свойства пеноплекса:

• теплопроводность – 0,03 Вт/мК;
• плотность – от 29 до 45 кг/м3;
• прочность на сжатие – 0,27 Мпа;
• водопоглощение – 0,5% по объему за 8 суток;
• категория стойкости к огню – Г4;
• температурный диапазон эксплуатации – от –50 до +70 ͦС;
• размер – 600х1200 мм;
• толщина листа – от 20 до 100 мм.

Плюсы и минусы

Преимущества материала:

1. Минимальная водопроницаемость. Жидкость проникает лишь во внешнюю структуру пеноплекса, которая была повреждена при нарезании листов. Замкнутые ячейки материала остаются водонепроницаемые весь срок эксплуатации.
2. Низкий коэффициент теплопроводности, что позволяет использовать пеноплекс для утепления фундаментов с подвалом, экономя на гидроизоляции.
3. Незначительная паропроницаемость. Сырье экструзионного типа устойчиво к испарениям влаги: листы толщиной всего 20 мм имеют такую же паропроницаемость, как и рулонный рубероид.
4. Продолжительный срок службы (более 50 лет), на который не оказывают влияние многократное замерзание и оттаивание, а также постоянные нагрузки.
5. Простота в монтаже и обработке. Нарезать листы пеноплекса можно обычным ножом. При этом свойства материала не меняются, если на его поверхность попадают осадочные воды.
6. Экологическая безопасность. Сырье не является ядовитым и при разложении не наносит вред окружающей среде.
7. Низкая химическая активность. Лишь незначительное количество химических реагентов, которые содержатся в почве и грунтовых водах могут вступать во взаимодействие с пеноплексом, размягчая его структуру. В большинстве случаев материал сохраняет целостность в течение всего срока службы.

При этом, чтобы материал сохранил свои качества и форму в процессе эксплуатации, необходимо учитывать допустимую температуру внешней среды.

Виды плитного фундамента

Есть несколько основных разновидностей плитного фундамента, у каждой из которых своя специфика применения, свои плюсы и минусы.

Простой плавающий плитный фундамент

Он представляет собой ровную и гладкую монолитную железобетонную плиту, залитую в опалубку поверх подушки из пескогравия толщиной 30–40 см (последнюю засыпают на место снятого плодородного слоя). Такая конструкция проста и надёжна, но имеет серьёзный недостаток — очень большой расход бетона. Дело в том, что нагрузки, действующие на фундамент, распределены неравномерно: и силы морозного пучения, и давление стен здания сосредоточены в основном у края плиты. Чтобы не допустить деформацию и растрескивание монолита, приходится увеличивать его толщину по всей площади; при строительстве двух-трёхэтажного кирпичного здания требуемая толщина фундамента может достигать 400–500 мм. Ещё один минус — возможность небольших сезонных подвижек плиты, грозящих повреждением подземных коммуникаций.

Площадку для строительства плитного фундамента выравнивают по нивелиру. Затем насыпают слой песка толщиной 10–20 см. Фото: StoneHut (3)

И щебня — не менее 20 см

Чтобы ликвидировать небольшие неровности, можно уложить сверху ещё один слой песка, подстелив под него геотекстиль, и приступить к монтажу утеплителя

Оребрённый плавающий фундамент

Такая плита при небольшой (до 200 мм) общей толщине обладает высокой прочностью, так как усилена рёбрами жёсткости, которые могут располагаться как снизу, так и сверху и иметь различную конфигурацию. Если постройка невелика, достаточно выступов под внешними и внутренними стенами, но часто требуются дополнительные перемычки жёсткости, а иногда целесообразно расположить рёбра в виде прямоугольных «сот» на всей площади плиты (такой способ упрощает монтаж балочного перекрытия). Оребрение сверху выполняет функцию цоколя и защищает стены от намокания, однако требует больше времени; к тому же конструкция получается менее жёсткой, так как связь плиты и рёбер обеспечивается в основном закладной арматурой.

Ускорить строительные работы и сэкономить на опалубке позволят специальные блоки L-aобразного сечения, склеенные из листов экстру-дированного пенополистирола. Фото: L-Block

Утеплённая шведская плита

Главная её особенность в том, что бетон заливают поверх слоя влагостойкого утеплителя — листов экструдированного пенополистирола с прочностью на сжатие 0,25 или 0,5 МПа (в зависимости от расчётной нагрузки). Благодаря этому грунт под фундаментом не промерзает и на конструкцию не действуют силы морозного пучения. Шведская плита имеет нижнее оребрение (в слое утеплителя легко сформировать канавки для рёбер жёсткости), служит черновым полом и, как правило, оборудуется системой водяного обогрева, используемой для отопления всего здания. А так как бетонный монолит обладает значительной тепловой инерцией, то в доме легче поддерживать постоянную температуру — как зимой, так и летом.

Из этих блоков выкладывают «бордюр» по периметру будущей плиты. Фото: L-Block

Утеплённая плита (УШП)

Преимущества	Недостатки
Предотвращает морозное пучение грунта и тем самым намного снижает риск образования трещин в стенах из ячеистого бетона.	На участках с неровным рельефом требует проведения масштабных земляных работ (здесь более выгоден свайный фундамент).
Обеспечивает большую площадь опирания на грунт, а значит — минимальную и равномерную, без перекосов, осадку здания.	Не позволяет устроить в доме подвал или погреб.
При характерной для большей части территории РФ глубине промерзания (1,4–1,6 м) позволяет снизить расход бетона на 30–50 % по сравнению с заглублённой лентой.	Плохо подходит для дома сезонного проживания. В данном случае экономичней неутеплённый плавающий (плитный или ленточный) фундамент.
Не требует применения дорогостоящих готовых металлических и ж/б конструкций и мощной землеройной, бурильной и забивной техники.	Заливка бетона должна осуществ­ляться в сжатые сроки, а значит, не обойтись без дорогого заводского бетона. Задержка поставки более чем на 12 ч резко снизит прочность плиты.
Оборудуется тёплым полом, который признан наиболее комфортабельной системой отопления.

При утеплении основания стыки плит ЭППС располагают вразбежку и герметизируют (как правило — полиуретановым клеем). Для нижнего оребрения оставляют канавки глуби-ной 20 см. На остальной площади плита должна иметь толщину не менее10 см. Фото: ТехноНИКОЛЬ

Сегодня шведская плита считается одним из оптимальных фундаментов для малоэтажного дома. Она широко применяется при строительстве зданий из ячеистых блоков, а также «каркасников» — особенно на проблемных грунтах, где поведение плавающей ленты труднопредсказуемо. Пожалуй, единственный минус шведской плиты — сравнительно низкий цоколь. При весеннем таянии снега стены могут страдать от влаги. Отчасти преодолеть этот недостаток поможет толстая, приподнятая над грунтом пескогравийная подушка.

Каркасы рёбер жёсткости выполняют отдельно и опускают в канавки, а одноуровневую решётку для всей плиты вяжут «по месту». Фото: ТехноНИКОЛЬ

Чтобы арматура располагалась в толще бетона, иногда используют пластиковые подставки. Фото: «ИПС»

Каркас вяжут стальной проволокой (при этом удобно пользоваться специальным пистолетом). Фото: TJEP

Или сваривают. Фото: Владимир Григорьев/Burda Media

Толщина теплоизоляционного слоя в конструкции УШП должна составлять от 200 до 400 мм. Мы рекомендуем использовать для утепления плиты фундамента экструзионный пенополистирол CARBON ECO SP, который обладает низкими теплопроводностью и водопоглощением, высокой прочностью и биостойкостью; он полностью сохраняет свои свойства в грунте на протяжении как минимум 50 лет. Монтаж теплоизоляции проводят в несколько этапов: сначала собирают и монтируют угловые элементы из ЭППС, затем в получившейся «коробке» из листов пенополистирола размечают рёбра жёсткости согласно рабочей документации проекта. После этого укладывают дополнительные слои теплоизоляции; при этом формируют углубления для рёбер жёсткости. Полезная опция для плитного фундамента — утеплённая отмостка, которая смещает зону промерзания вниз и в сторону от основания. Таким образом, вся конструкция здания получает дополнительную защиту от сил морозного пучения. Поскольку грунт под фундаментом не промерзает, создаются также оптимальные условия для функционирования дренажной системы.

Валерия Лычиц

Технический специалист

Выбор утеплителя для фундамента

Основные требования для теплоизолятора — устойчивость к деформации под давлением грунта и влагонепроницаемость. Минеральная вата в данном случае не подходит. Зато есть более удобные для применения материалы — пенополиуретан и экструдированный пенополистирол. Зачастую используют последний вариант. Он продается в виде плит 5-10 см толщиной. Именно десятисантиметровый пенополистирол высокого качества нужен для технологии УШП, чтобы выдерживать еще и нагрузку малоэтажного дома.

Преимущества пенополистирола:

• Более низкая цена по сравнению с пенополиуретаном.
• Простота в монтаже.
• Надежная влаго — и теплоизоляция.
• Возможность обойтись при укладке без специального оборудования.

Но существуют небольшие недостатки у такого теплоизолятора

Во-первых, он пожароопасен и не пропускает воздух, что не сильно важно при утеплении фундамента. Во-вторых, что на самом деле должно волновать, это качество монтажа — если выполнить работу неаккуратно, то останутся зазоры и материал начнет разрушаться, что скажется на состоянии фундамента

Преимущества пенополиуретана:

• Скорость монтажа.
• Плотность теплоизоляционного шара.
• Качественная теплоизоляция и высокая водостойкость.

Минусом такого теплоизолятора является потребность в специальном оборудовании для напыления и мерах предосторожности: необходимо работать в защитной маске и костюме. Хотя распылитель можно взять в аренду или пригласить профессиональных рабочих с оборудованием

Работать пенополиуретаном нужно быстро и при этом качественно, поскольку из-за скорости застывания любая ошибка потребует переделывать все заново.

Технология утепления фундамента

Утепление подошвы монолитной плиты и наружных стенок с одновременной закладкой коммуникаций и подогрева пола называется утепленной шведской плитой (УШП). Такая технология сегодня применяется довольно часто. При закладке монолитной плиты еще могут прокладывать теплоизоляционный слой между фундаментом и напольным покрытием. Но эти меры не являются обязательными.

При правильном обустройстве основы пол и так не будет холодным, хотя это изменит немного микроклимат помещения. Для состояния фундамента такое мероприятие особой пользы не несет. В большей степени поможет утепление грунта возле конструкции — это можно считать как вспомогательные меры при теплоизоляционных работах.

Почему не стоит применять утеплитель под плитный фундамент

Грунт является теплоизоляционным материалом (при определенной толщине и влажности, пример — погреб), только сухой грунт, сиречь вода сама представляет из себя почти идеальный теплоноситель (в трубах отопление как правило вода).

Бетон фундамента прогревается на всю толщину, ибо плотность его до 2500 кг/м3. Да, в 2 раза ниже плотности стали, но вполне достаточная для переноса энергии (тепло есть энергия) от более нагретого тела к более холодному телу.

Обычный ППС (белые шарики) в утеплении фундаментной плиты не должен использоваться — по правилам применяется экструзионный ППС, он достаточно жёсткий, одновременно обладает хорошими теплоизоляционными качествами. Укладывают его по утрамбованному грунту, либо по тощему бетону или стяжке (подготовительный слой).

Фундаментная плита имеет большую площадь опирания и маленькое распределённое давление от массы строительных конструкций, что обуславливает применение жесткого ППС в качестве утеплителя без опасения просадки в ходе строительства или эксплуатации здания

Но основная мысль этой статьи — не применять теплоизоляционный материал под плитным фундаментом, имеет право на существование при определенных условиях:

• если под плитой сухой однородный и не пучинистый грунт. Да часть тепловой энергии уйдет на прогрев массива грунта, который вкупе с телом бетона станет своеобразным теплоаккумулятором. С другой стороны придётся мириться с потерями тепловой энергии по краям периметра здания, если не предусмотрено устройство утепления отмостки, что так же ведет к дополнительным затратам при строительстве
• если нет средств на утепление (и да, это дорого).

Источник

Внутреннее утепление

Укладку теплоизоляции на внутренние стенки фальш-цоколя удобнее реализовать еще до того, как были смонтированы основные конструкционные элементы, находящиеся над нулевой отметкой. Непосредственное крепление утеплителя осуществляется точно таким же образом, как и при утеплении со стороны улицы.

Внутреннее утепление лучше проводить до создания внешней стенки Источник opsar.ru

Так как внутренняя поверхность визуально не просматривается, для ее оформления можно не применять штукатурку или декоративную облицовку. Чтобы защитить утеплитель от грызунов, поверх него натягивают металлическую сетку. Дополнительную теплоизоляцию обеспечивает подсыпанный по периметру забирки слой земли или керамзита.

Основные ошибки и способы, как их избежать

Перед тем, как браться за проектирование плитного фундамента, на этапе проработки теплоизоляционных мероприятий индивидуальному застройщику полезно будет разобрать типичные ошибки.

Чаще всего начинающие строители выбирают сырье для теплоизоляции фундамента, исходя из их стоимости. Учитывая нагрузки, которым будет подвергаться основание в процессе эксплуатации, можно выделить ряд неподходящих утеплителей для железобетонных фундаментных плит:

1. Минеральная вата – не обладает достаточной прочностью, жесткостью и влагостойкостью.
2. Керамзит и другие гранулированные материалы – характеризуются высокой пористостью и хрупкостью, благодаря чему жидкость свободно проникает в структуру материала.
3. Полимерное пенистое сырье, создаваемое непосредственно на стройплощадке. Для применения метода в строительстве фундамента работник должен обладать специальными навыками.
4. Пенопласт – несмотря на низкую теплопроводность и хорошую влагостойкость, материал характеризуется слабой прочностью на сжатие, а также низкой стойкостью к механическим повреждениям.

Если грунт на участке не стабильный и пучинистый, то плиту не закладывают на уровне точки промерзания земли, как в случае с лентами или сваями. Такой подход приведет к нерациональному расходу стройматериалов, а эффективность теплоизолятора снизится в разы.

В такой ситуации выбирают технологию «плавающего» основания, когда плита поднимается и опускается вместе с грунтом, не создавая дополнительных нагрузок на стены дома.

Выбор толщины утеплителя ведут, исходя из проектных условий строительства: чем больше нагрузки и ниже температура окружающей среды, тем плотнее и толще должен быть материал. Как правило, производитель теплоизоляторов на упаковке указывает рекомендованные параметры в зависимости от климатических условий в регионе.

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе

Как заложить коммуникации

Чтобы проложить трубопроводы систем жизнеобеспечения внутрь коттеджа, необходимо изготовить ввод на определенном уровне, согласно нормативам СП 31.13330 и СП 32.13330. Следует учесть конструкционные особенности фундаментов для обеспечения максимально возможной ремонтопригодности инженерных систем.

Требования СП 31.13330 (водоснабжение)

Гильзы закладываются в фундамент при монтаже опалубки, не рекомендуется изготовление отверстий после набора прочности бетонной конструкцией ударным способом. При проектировании узлов прохождения водопровода сквозь фундаментную плиту или ленту необходимо учесть:

• минимально допустимый диаметр трубы (гильзы) коммуникации составляет 50 мм;
• для восприятия линейных расширений при перепадах сезонной температуры следует использовать компенсаторы;
• глубина заложения должна превышать на 0,5 м отметку промерзания грунта, либо используются полистирольные скорлупы или греющие кабели для обогрева труб;
• необходимо учесть нагрузки на почву от трафика транспорта;
• отверстие ввода в несущих конструкциях должно быть больше диаметра трубы на 0,2 мм минимум, герметичность обеспечивается сальником при высоком УГВ или эластичными материалами в сухих почвах.

Герметизация ввода коммуникаций при высоком УГВ.

В плавающие плиты водопровод можно завести только вертикально. В подполье, подвальный этаж заглубленного ленточного фундамента трубы заходят горизонтально. При использовании МЗЛФ или НЗЛФ магистраль проходит под лентой, поднимается внутри вертикально и проходит сквозь перекрытие или пол по грунту.

Нормативы СП 32.13330 (канализация)

Схема подвода канализации под фундаментом

Прокладка канализационной трубы через ограждающие конструкции коттеджа должна удовлетворять следующим требованиям:

• глубина минимальная 0,7 м от отмостки во избежание механических повреждений от трафика машин, людей, культивации почвы;
• утепление греющим кабелем, скорлупами из пенополистирола при заложении выше отметки промерзания;
• вывод должен отстоять от водопровода на 1,5 – 5 м при диаметре канализации до 20 см, больше этого размера, соответственно;
• уклон гильзы или отверстия в ленте 4 – 7 градусов для обеспечения самотека.

Заглубленный ленточный фундамент

При монтаже опалубки ленточного фундамента глубокого залегания гильзы для коммуникаций закладывают с учетом вышеприведенных требований:

Технология наружного утепления

Высота плиты может быть от полуметра. Промерзание по периметру самое опасное для фундамента. Потому, в основном, утепление крепится именно по боковым поверхностям.

Перед тем как покрыть фундамент слоем утепления его необходимо гидроизолировать. Несмотря на то что пенополистирол водонепроницаем покрытие им не бесшовно. В швы между плитами проникает влага, способная разрушить плиту.

Гидроизоляция происходит нанесением битумной мастики или расплавление по поверхности и краям плиты парафина. Второй способ более экономичен и надежен. При помощи газовой горелки куски парафина расплавляются. Материал равномерно распределяется по поверхности, впитываясь в нее.

Парафинизация закрывает поры бетона, создавая барьер на пути влаги. Полная адгезия способствует исключению отслаивания изоляции. А значит, на нее можно беспрепятственно крепить утеплитель.

Плиты пенополистирола монтируются на клею или на цементно-песчаном растворе. Первый вариант позволяет вести утепление при минусовых температурах. Подземная часть закрепляется только методом приклеивания. Это необходимо для избегания нарушения гидробарьера.

Цокольная часть утепления плитного фундамента пенополистиролом дополнительно фиксируется пластиковыми дюбелями. Для этого, через приклеенные плиты просверливаются отверстия. Они проходят через все утепление и часть фундамента.

Клей наносится по периметру плиты и несколькими полосами в центре. Выдерживается 1 минута и плита прижимается к поверхности на пару минут. После приклеивания нижние плиты присыпаются слоем песка. Это помогает зафиксировать их в монтажном положении.

Второй ряд утеплителя монтируется со смещением швов. Желательно сделать перевязку и горизонтальных стыков. Это помогает избежать возникновения мостиков холода.

Если толщины плит недостаточно, утепление ведется в два слоя. Берутся изделия с максимальными толщинами, чтоб избежать монтажа нескольких слоев. Плиты верхнего слоя, должны перекрывать швы нижних.

Фиксация зонтиками проводится в пяти точках плиты. Дюбеля монтируют после полного приклеивания плит, но и не позже чем через три дня.

После монтажа швы заделываются монтажной пеной. Излишки пены обрезаются, и поверхность штукатурится по сетке. Сетка необходима для лучшего сцепления пенополистирола и штукатурки.

Технология проведения работ

Пенополистирол укладывают на грунт перед арматурой и бетонной платформой
При устройстве малозаглубленной шведской плиты ее основание утепляют теплобарьером по следующей технологии:

1. На поверхность выровненного котлована, отсыпанного и утрамбованного слоем песка, укладывают нетканое полотно геотекстиля, чтобы при движении грунта уложенные прямоугольники не расходились, их не рвало и не образовывались мостики холода.
2. Устраивают слой гидроизоляции из специальной полимерной мембраны.
3. Листы пенополистирола толщиной в 10 см укладывают первым слоем под всю площадь фундамента. Обязательно места стыков проклеивают монтажным клеем-пеной.
4. По периметру полученного слоя устраивают опалубку из того же утеплителя на высоту будущей стяжки. Ее усиливают внешней опалубкой из древесины.
5. Отступив от опалубки на 40-50 см по всему периметру, прогоняют второй слой изолятора из пенополистирола. Важно, чтобы стыки первого и второго слоя никаким образом не пересекались. Здесь также нужно проклеивать каждый лист с предыдущим и нижележащим.

Последним этапом идет укладка гидроизоляционной основы поверх теплоизолятора. Ее основная роль – предотвратить попадание влаги из бетона в щели между стыками, что значительно может ухудшить теплоизоляционные свойства обустроенного теплоизолятора.

Можно использовать утеплитель со специальными замками по торцу каждого листа. Профрезерованные пазы значительно упрощают монтаж, а также способствуют лучшей стыковке и меньшим зазорам.

При укладке листов полимера на битумные гидроизоляторы на последних могут присутствовать различные растворители, которые способны разъесть материал. Поэтому после монтажа такой гидроизоляции нужно выждать некоторое время, чтобы они улетучились.

Особенности нанесения пенополиуретана

Утепление цоколя фундамента снаружи пенополиуретаном требует специального оборудования. Приобретать его для отделки частного дома часто не целесообразно. Выгодней обратиться за помощью к профессионалам.

Работа делится на несколько этапов:

• По периметру здания выкапывается траншея. Фундамент очищается от загрязнений. Наносить на него грунтовку или мастику не нужно. Жидкий ППУ самостоятельно заполнит все трещины и пустоты.
• Поверхности просушивают. Удаляют осыпающиеся фрагменты.
• Наносят пенополиуретан. Толщина покрытия выдерживается в пределах от 3 до 5 см. В отдельных случаях допускается нанесение второго слоя ППУ.
• Дожидаются полного высыхания утеплителя. После этого закапывают траншею. На участках фундамента, возвышающиеся над поверхностью земли, проводят отделочные работы.

Если обрабатываемая поверхность имеет небольшую площадь, то можно использовать ППУ, выпускаемый в баллончиках. Он напоминает монтажную пену, наносится аналогичным образом.

Способы изоляции

Все способы по утеплению принято разделять на два вида. Первый – до заливки фундамента, второй — изоляция уже готового строения. Первый вариант предпочтительней и именно он используется чаще. В условии суровой зимы бетонный фундамент утепляют с двух сторон.

Бетон известен практически полным отсутствием теплоизоляции, он легко охлаждается и так же легко нагревается. При строительстве используют как утеплитель, который монтируют непосредственно в опалубку, так и особую несъемную опалубку. Такие щиты стоят в разы дороже простых, однако сумма затрат выходит ниже, чем цена на демонтаж простой опалубки и последующее утепление.

Утепление фундамента уже эксплуатируемого дома – сложное и ответственное мероприятие. В случаях, если здание построено с недостаточной глубиной залегания фундамента, промерзание грунта под ним будет очень сильным. В таких ситуациях для теплоизоляции фундамент обкапывается как внутри, так и снаружи, и позже закладывается утеплитель. При этом для исключения промерзания пола в подвале старого здания его обсыпают керамзитом.

Уже долгие годы наиболее часто используемые способы утепления фундамента остаются неизменными: при помощи земли, керамзита или пенополистирола.

Утепление нового фундамента

Теперь рассмотрим новую технологию утепления фундамента за счет использования несъемной опалубки

Утепление фундаментов несъемной опалубкой

Утепление фундаментов несъемной опалубкой – фото

Такой метод имеет много преимущества и всего два недостатка.

1. Первый недостаток – опалубку можно использовать под строительство фундамента только для малоэтажных деревянных зданий. Несущие характеристики конструкции не позволяют использовать метод для кирпичных зданий.
2. Второй недостаток – стоимость фундаментных работ может увеличиться до 30%.

Несъемная опалубка состоит из полых блоков, изготовленных из пенополистирола.

Размеры несъемной опалубки

Чертеж торцевого блока несъемной опалубки

Несъемная опалубка – фото

Несъемная опалубка – угловой блок

Блоки укладываются насухо, фиксация между собой выполняется специальными механизмами в шип/паз. Конструктивные особенности несъемной опалубки позволяют заливать армированные ленточные фундаменты. После остывания бетона траншеи засыпаются и у вас есть готовый утепленный фундамент. Причем, не с одной стороны, а с двух сторон, эффективность утепления, соответственно, увеличивается в два раза. Толщина стенок пеноблоков колеблется в широких пределах, оптимальные значения выбирайте с учетом конкретных особенностей фундамента. Если вы будете правильно выполнять рекомендации производителей неразъемной опалубки, то внешняя и внутренняя поверхности будут качественными. Никаких швов не придется запенивать по одной простой причине – их не будет.

Что насчет пенопласта?

При решении вопроса, как правильно утеплить фундамент, часто выбор падает на метод теплоизоляции пенопластом. Это универсальный и доступный материал.

Пенопласт продается листами, удобными в монтаже. Поэтому его использование позволяет выполнить все работы своими руками.

Гидроизоляция

Перед закреплением листов утеплителя поверхность важно гидроизолировать. Методов гидроизоляции существуют много:

• нанесение нескольких слоев битумной мастики;
• гидроизоляция рубероидом;
• оштукатуривание поверхности;
• нанесение специальных проникающих составов.

Укладка плит

После обеспечения гидроизоляции на утепляемую поверхность монтируют листы пенополистирола. Листы укладывают от нижней части фундамента и до уровня будущего пола. Закрепляют утеплитель при помощи специальных клеевых составов, которые наносятся точечно на его поверхность. Укладывать листы пенополистирола необходимо вплотную друг к другу, чтобы получалась монолитная поверхность. Швы между плитами утеплителя заделывают монтажной пеной.

Пенополистирол со временем разрушается под воздействием солнечных лучей, поэтому его следует надежно закрыть сверху облицовочными панелями.

Как утеплить?

Перед проведением фундаментных работ индивидуальному застройщику нужно подготовить материал, монтажную пену для заделывания швов, а также инструмент для нарезания плит.

Снизу

Для защиты основания дома от промерзания снизу, слой утеплителя можно класть двумя способами:

• в тело фундамента;
• сверху плиты.

В первом случае дно котлована тщательно выравнивают и застилают геосинтетический материалом. Сверху устраивают подушку из нерудного материала. Для этого послойно песок и щебень высыпают на геотекстиль, увлажняют и утрамбовывают с помощью специального оборудования.

На подушку выкладывают гидроизоляционный материал с перехлестом, надежно фиксируя швы паяльником. Сверху монтируют слой теплоизолятора, как правило, из пеноплекса. Удобно работать, стыкуя плиты системой соединений замков.

Швы прорабатывают монтажной пеной. На горизонтальную поверхность утеплителя одним из следующих технологических этапов будет уложен арматурный каркас и инженерные сети.

Проводить теплоизоляцию плитного фундамента можно поверх плиты:

1. На монолите устраивают гидроизоляцию.
2. Сверху монтируют лаги.
3. Между лаг выкладывают слой теплоизолятора.
4. Сверху к лагам крепят гидроизоляционную пленку.
5. Монтируют дощатое основание в качестве чернового пола.

Поскольку пеноплекс обладает повышенной прочностью, то в данном случае можно обойтись без лаг. Плиты кладут на гидроизоляционный слой сплошной поверхностью, сверху настилают подложку и устраивают чистовое покрытие.

По периметру

Теплоизоляция плитного фундамента по периметру позволяет значительно сократить теплопотери в доме. Плиты утеплителя устраивают в вертикальном положении по внутреннему периметру дощатой опалубки.

Если для монолитной плиты используют вязаный арматурный каркас, то, чтобы защитить утеплитель от жидких компонентов бетонного раствора, прокладывают слой гидроизоляционной пленки. Когда армокаркас собирают методом сварки, то сверху гидроизолятора на утеплителе необходимо выполнить тонкую стяжку из низкомарочного бетона.

Утеплитель также можно разместить на готовой монолитной плите с уже реализованной гидроизоляцией. Теплоизолятор крепят к поверхности клеем или через подплавленный битум. Средство для фиксации материалов наносят точечно, а затем плотно прижимают полотно к стене.

Теплоизоляцию основания начинают проводить снизу, выкладывая детали сначала в горизонтальный ряд. Каждый следующий лист крепят встык к предыдущему.

Для чего необходимо утеплять фундамент

Утеплитель для фундамента рассчитывается на стадии проектирования будущего здания. На основе исходных данных (температурные показатели и влажность региона, нагрузка, грунтовые воды) производится выбор конкретного материала и расчёт необходимой мощности слоя.

Гидроизоляция фундамента, также как и теплоизоляция фундамента, играют важную роль для сохранения его целостности. Если уровень грунта поднимается, то деформация фундамента неизбежна. Особенно если при производстве работ нарушена технология: фундаментная плита должна быть утеплена. А сам фундамент уходить ниже глубины промерзания грунта. Это позволяет избежать разрушительного действия возникающих зимой бугров морозного пучения. Определение сезонного уровня грунта, подвергающегося промерзанию, лежит на проектировщиках.

Гидро и теплоизоляция фундамента

Утепление фундамента представляет собой не только монтаж дополнительного утеплителя для защиты от холодного воздуха. В этот процесс входит расчёт уровня перекрытия пола.

Непосредственное утепление фундамента гарантирует сохранение тепла в нижней части дома, а значит и по всему строению. В ходе эксплуатации здания собственник экономит значительные средства на отоплении.

Утепление фундамента служит также для гидроизоляции конструкции.

При правильном проведении работ по утеплению основания здания, вы получаете:

• Сокращение потери тепла.
• Снижение расходов на отопление.
• Устранение негативного воздействия морозного пучения.
• Стабилизация температуру внутри дома.
• Сводит к минимуму образование конденсата.
• Способствует прочности при механических воздействиях.

Утепление различных типов фундаментов

Выбор материалов и методики проведения работ будут зависеть от типа фундамента дома. Возможны три основных варианта.

Ленточный

Ленточный фундамент состоит из замкнутой системы балок, размещенных под всеми стенами здания. Они изготавливаются из железобетона, бутового камня или кирпича. На таком основании часто строят каркасные здания.

В этом случае выбор способов, как утеплить фундамент дома, самый широкий. Можно использовать любые материалы: ППС, ЭППС, ППУ, керамзит.

При проведении работ соблюдают следующую последовательность действий:

• Раскапывают по периметру здания траншею. Если фундамент мелкозаглубленный, то это можно сделать вручную лопатой. В противном случае лучше привлечь специальную технику.
• Дно траншеи засыпают слоями песка и щебня для лучшего отвода влаги.
• Все поверхности фундамент зачищают. Оставляют на неделю просушиваться.
• Наносят слой гидроизоляции. Лучше воспользоваться полимерной или битумной мастикой. Если утепление будет проводиться жидким ППУ, то этот этап можно пропустить.
• После просыхания гидроизоляционного слоя приступают к монтажу утеплителя. Материал укладывается сверху вниз горизонтальными рядами.
• Конструкция оставляется на несколько дней для полного просыхания. После этого можно будет закопать траншею. При необходимости проводят отделочные работы в надземной части фундамента.

Свой дом должен быть не только красивым, теплым, но и безопасным

Поэтому важно ответственно подходить к выбору используемых материалов. Приобретайте все товары только в специализированных строительных магазинах

Всегда проверяйте наличие у продавца сертификатов, прочей сопроводительной документации на продукцию.

Столбчатый и свайный

Столбчатые и свайные конструкции представляют собой систему отдельно стоящих опор. На них в дальнейшем укладывается ростверк – рама, на которую распределяется давление несущих стен здания.

Оба типа такого основания схожи, но имеют ряд отличий. Свая заглубляется на расстояние от 5 метров и более. Она имеет меньшее по площади сечение. Может быть винтовой или забивной. Функционирует у нее подошва и боковая поверхность. Столбы же вкапываются чуть ниже точки промерзания грунта. Имеют большое сечение, опираются только нижней частью на грунт.

Утепление фундамента проводится дольше и сложнее остальных. В первую очередь нужно создать фундаментную стену, которая называется забирка. Именно на нее впоследствии и будет крепиться утеплитель. Изготовить ее можно из кирпича или металлических профилей, на которые укладывается деревянная доска.

Важным этапом работ становится изоляция каждого столба или сваи от влаги. Для этого каждую опору оборачивают рубероидом. Металлические конструкции хорошо обмазать мастикой, а деревянные специальным раствором, предотвращающим гниение. Обработать нужно и ростверковые балки. Дальнейший процесс утепления будет схож с ленточным фундаментом.

Плитный

Плитный фундамент – монолитная конструкция из железобетона. Она самая надежная и долговечная. Возводится на любых видах грунта.

Утепление такого основания снаружи возможно только на стадии строительства. Возможности сделать это потом нет.

Процесс делится на несколько этапов:

• Грунт в основании вырытого котлована трамбуют.
• Выстилается геомембрана для защиты от грунтовых вод.
• Изготавливается подушка из смеси щебня и песка. Это позволит улучшить несущие способности грунта.
• Укладывается слой гидроизоляции. Для этого используется любой рулонный материал.
• Кладется листовой утеплитель. Лучше использовать ППС или ЭППС.
• Изготавливается плита.

Если на стадии строительства утепление не выполнялось, то единственным вариантом становится укладка материала под стяжку пола первого этажа.

Проведение утеплительных мероприятий в процессе строительства

Процедуру утепления фундамента пенополистиролом необходимо проводить в начальной стадии строительных работ. Застройщикам следует в точности соблюдать технологию:

1. В первую очередь выкапывается котлован, в котором будет создаваться монолитная плита из бетона. Его глубина должна составлять 1 метр. На дне делаются углубления, в которые закладываются дренажные трубы, функции которых заключаются в отводе поверхностных вод в специально созданные колодцы. Такие меры позволят защитить не только фундамент, но и стены здания от намокания.
2. После укладки дренажных труб дно траншеи разравнивается и на его поверхности раскатывается специальный материал – геотекстиль. Он будет предотвращать прорастание корневищ деревьев и кустарников, способных нарушить целостность несущей конструкции.
3. Поверх геотекстиля укладывается слой песка и щебня. Таким образом, на дне котлована создается песчано-щебневая подушка (толщина приблизительно 30-40см).
4. Прокладываются инженерные коммуникации, например, водопроводные и канализационные трубы. После их укладки поверхность присыпается песком и разравнивается.
5. По периметру подготовленного котлована сооружается опалубка. Для этих целей принято задействовать доски или листы влагостойкой фанеры. Снаружи опалубку необходимо подпереть укосинами или упорами для того, чтобы деревянная конструкция смогла выдержать нагрузку, которую на нее будет оказывать бетонный раствор.
6. На дно котлована выливается небольшое количество бетона, который создаст первый фундаментный слой. После его застывания застройщик должен приступить к проведению гидроизоляционных и теплоизоляционных мероприятий.
7. Из-за того, что монолитная бетонная плита будет постоянно находиться в грунте и контактировать с влажной средой, застройщик должен выполнить ее качественную гидроизоляцию. Для этих целей в строительной сфере принято задействовать рулонный материал либо обмазочный. Бетонное основание необходимо тщательно очистить от мусора, после чего обеспылить. Для увеличения его адгезивных свойств рекомендуется провести обработку разведенным керосином или растворителем. После этого на подготовленном бетонном основании раскатывается рубероид, полотна которого должны ложиться внахлест. Все стыки следует обработать мастикой, после чего специалисты рекомендуют уложить еще один слой гидроизоляции. Если застройщик решит задействовать жидкую изоляцию, то ему необходимо несколько раз нанести ее на поверхность бетонного основания и после полного высыхания продолжить строительные работы.
8. На следующем этапе проводится утепление плиты. Для этих целей большинство застройщиков задействуют листы экструдированного пенополистирола (толщина 15см). Укладывают такой материал, как правило, в два слоя. Необходимо следить за тем, чтобы верхние листы перекрывали места соединений нижних панелей.
9. Выполняется армирование фундаментной конструкции, благодаря которому увеличатся ее прочностные и несущие характеристики.
10. Заливается бетонный раствор в несколько этапов. После заливки первой партии застройщик должен используя глубинный вибратор удалить воздух и устранить образовавшиеся пустоты. После этого выливается оставшийся раствор.

После застывания бетона застройщик может продолжить строительные работы. Чтобы максимально защитить здание от пагубного воздействия вредных сред, он должен провести и внутреннее утепление фундамента. Для этого следует задействовать листы экструдированного пенополистирола, которые приклеиваются на пол и стены помещений и в дальнейшем подвергаются отделке.

Виды и критерии выбора материалов утепления

Выбор материала для утепления монолитного фундамента один из главных процессов. Не каждый из них подойдет для работы в грунте, поэтому при выборе нужно руководствоваться следующими критериями:

• водонепроницаемость. Если утеплитель напитает в себя воду из земли, то утратит свои свойства. При замерзании вода внутри начнет расширять материал и нарушать его целостность;
• прочность. Из-за движения грунтовых вод, камней, песка и т.д. на утеплитель создается повышенное давление. Острые края частиц продавливают материал и при недостаточной крепости, обламывают его и оставляют трещины;
• устойчивость к агрессивным средам. Часто в грунтовых водах содержатся химические примеси с повышенной концентрацией солей. Некачественный утеплитель быстро разрушится от их воздействия.

Если утепление выполняется внутри здания, материал должен быть негорючим, не выделять токсических веществ, которые могут негативно сказаться на здоровье окружающих.

Строительный рынок предлагает и другое сырье для обустройства монолитного фундамента:

• пенополиуретан — вспененная пластмасса с пористой структурой, наполненной пузырьками воздуха. Материал на строительную площадку поставляется в жидком виде и уже непосредственно перед утеплением наносится на фундаментные конструкции. Делают это специальным оборудованием. Утеплитель создает на поверхности прочную пену, позволяющую минимизировать теплопотери и защищающую от посторонних шумов. Утеплительный слой не гниет от постоянного воздействия влаги и устойчив к возгоранию;
• пенопласт — один из востребованных материалов, который уже несколько десятилетий служит отличным утеплителем для зданий. Он дешевый, имеет высокую утепляющую способность, но непрочный к механическим воздействиям. Из-за этого пенопласт перед монтажом нужно дополнительно облицовать;
• экструдированный пенополистирол — часто используется в качестве утеплителя фасадов и фундаментов в том числе. Выпускается в виде прямоугольных листов с мелкоячеистой структурой. Материал способен выдерживать высокие нагрузки без изменения свои свойств и формы. Пенополистирол не нуждается в дополнительной защите, поэтому наиболее востребован среди строителей.

Экструдированный пенополистирол – утеплитель для монолитного фундамента
Выбирать материал для утепления нужно такой, срок службы которого равен или больше срока эксплуатации отделки. Это позволит не разрушать целостность стен, если утеплительный слой «выйдет из строя».

Нужно ли утеплять фундамент дома без подвала – варианты и материалы

Надежная теплоизоляция помогает уменьшить затраты на отопление в зимний период и обеспечивает прохладу внутри дома жарким летом. Никто не сомневается в том, что она необходима при устройстве крыши и отапливаемого подвала, в конструкции входных дверей и щитовых стен. Но существуют разные мнения о том, нужно ли утеплять фундамент дома, в котором подвал не предусмотрен. Одни говорят, что этого делать не обязательно в случае устройства теплоизолирующего слоя под полом нижнего этажа. Другие уверенно заявляют о том, что вне зависимости от присутствия подвала, холодная почва посредством незащищенного фундамента будет способствовать существенным теплопотерям и разрушению конструкции, поэтому вертикальная изоляция просто необходима.

Обзор вариантов утепления

Чтобы лучше утеплить фундамент здания с минимальным бюджетом строительства, необходимо понимать, какие факторы действуют на него снаружи (вариант с подвалом) либо с обеих сторон (МЗЛФ без цокольного этажа). После чего, останется выбрать теплоизолятор со сроком службы, идентичным ресурсу ж/б конструкций.

Тепловой контур подземного этажа

Характерными особенностями эксплуатации подземных силовых конструкций дома являются:

• промерзание прилегающих к ним снаружи грунтов;
• избыточное насыщение этих почв грунтовыми, дождевыми и паводковыми водами;
• положительные температуры изнутри.

Во время морозного неравномерного вспучивания влажной глины возникают касательные усилия, стремящиеся вытолкнуть ленту наружу. При контакте с влажным грунтом бетон так же насыщается водой, которая при замерзании увеличивается в объеме. Это чревато множественными микротрещинами силовой конструкции, которые ежегодно увеличиваются.

Если утеплить фундамент экструдированным пенополистиролом снаружи, можно решить сразу несколько задач:

• сместить тепловой контур вместе с точной росы наружу – гарантированно отсутствует конденсат на внутренних стенах;
• лучше защитить гидроизоляцию от повреждений вспучивающимся грунтом – бетон не сможет намокнуть;
• утеплить конструкцию – бетон не сможет замерзнуть даже при намокании.

Схема утепления фундамента дома с подвалом.

Утепление подвала дома изнутри не сможет решить ни одной из указанных задач. Кроме того, под подошвой отапливаемого здания по умолчанию сохраняется геотермальное тепло недр, промерзнуть почва не может, даже при отсутствии теплоизоляции.

Утепление отмостки

Обычная отмостка, состоящая из бетонной стяжки и облицовочного материала (брусчатка, плитка тротуарная) решает проблему морозного вспучивания частично:

• влага отводится от здания, прилежащие к фундаменту снаружи грунты не насыщаются дождевыми и паводковыми стоками, сухая глина вспучиться не может
• однако в земле присутствуют почвенная влага и грунтовые воды, которые способны увлажнить глину капиллярным способом, возвращая вероятность сил пучения.

Если утеплить отмостку, заложив экструдированный пенополистирол горизонтально на уровне 30 – 40 см от поверхности шириной 0,6 – 1,2 м от здания, можно сохранить геотермальное тепло. При этом даже насыщенная влагой глина не сможет замерзнуть и вспучиться. Полностью решает проблему комплексная теплоизоляция:

• вертикальный слой – по наружной грани фундаментной ленты толщиной 5 – 10 см;
• горизонтальный слой – под отмосткой толщиной 5 см.

При этом снизятся потери тепла коттеджа сквозь бетонную конструкцию, почва вокруг дома станет стабильнее, гидроизоляция будет надежно защищена от повреждений теплоизолятором.

Наружное утепление фундаментной ленты без подвала

По аналогии с гидроизоляцией, чтобы качественно утеплить фундамент пенополистиролом, необходимо обеспечить сплошной контур. Любая щель или прерывание слоя автоматически становится мостиком холода, снижая эффективность методики

Поэтому необходимо особое внимание уделить деталям:

• заполнение швов монтажной пеной – ее свойства после застывания схожи с полистиролом;
• продолжение вертикального слоя по стене – например, если теплоизоляцию не запустить внутрь стены по верхней грани цоколя или не соединить ее с контуром утепления стены под фасадной облицовкой, мороз гарантированно проникнет в железобетон сквозь этот разрыв.

Схема утепления ленточного фундамента без подвала.

Скользящая теплоизоляция фундамента

При отсутствии утепленной отмостки, на излишне пучинистых грунтах часто используется оригинальная технология сминаемо-скользящего теплоизоляционного контура:

• на первом этапе необходимо утеплить фундамент снаружи полистиролом XPS высокой плотности;
• затем укрыть этот слой полиэтиленовой пленкой (0,15 мм минимум), закрепив ее лишь в цокольной части дома;
• установить листы пенополистирола низкой плотности ПСБ вплотную к ней без крепления, прижав их нерудным материалом при засыпке пазух траншей.

При возникновении касательных усилий пучения ПСБ сминается, перемещается вверх по скользкой поверхности пленки. После оттаивания глинистой почвы возвращается в исходное положение. Основной контур теплоизоляции не получает повреждений. Это более дорогой вариант, чтобы утеплить фундамент снаружи, однако ресурс конструкции выше стандартного способа.

Работы по наружному утеплению

Схема наружного утепления фундаментов.

Первым делом следует утеплить фундамент снаружи, чтобы защитить от неприятного воздействия сами плиты. Данный процесс лучше всего производить во время изготовления дренажной системы, т.к. если сделать это до дренажа, то вы лишний раз потратите время, а если после, то придется сильно помучиться, т.к. гравий будет мешать.

После того как будет вырыта траншея под дренаж, следует произвести отделку фундамента пенополистиролом (многие используют пеноплекс). Для этого сначала плиты полностью покрываются гидроизоляцией, чтобы вода не имела даже малейшего доступа к плите. Именно данный шаг будет обеспечивать решающую безопасность плитного фундамента, т.к. даже при хорошей теплоизоляции вода может очень сильно испортить положение дел.

И только на данном этапе уже можно начинать монтировать пенополистирол или любой другой утеплитель. Рассчитывать толщину утеплителя нужно исходя из нескольких параметров: плотности материала и теплоемкости стен над землей.

Технология наружного утепления фундаментов.

Именно от второго параметра напрямую зависит теплоемкость утеплителя, но если есть возможность, то в идеале было бы превысить данные показатели, чтобы быть уже наверняка уверенным. Обязательно следует наблюдать за плотностью, ибо чем выше плотность, тем более теплоемкий материал, а это нередко существенно понижает финансовые и трудозатраты.

При монтаже важно учитывать, что ни в коем случае нельзя повредить гидроизоляционный слой, чтобы не дать влаге возможность проникать до плиты фундамента. Сверху вся дренажная система накрывается отмосткой, которая частично ложится именно на дренаж, а частично накрывает собой утепление

На этом утеплитель не заканчивается, но продолжается до самой вершины цоколя, как и вся гидроизоляция. При желании открытая часть покрывается короедом или любым другим покрытием. В итоге получается идеальное наружное утепление плиты фундамента, которое выдержит даже очень сильные морозы.

Улучшенная плотность мощности модуля IGBT с использованием улучшенной теплопроводности SLC-технологии

7-е поколение. Промышленные IGBT-модули были успешно разработаны для классов 650 В и 1200 В, чтобы удовлетворить важные требования к системам силовой электроники, такие как высокий КПД, высокая удельная мощность и высокая надежность. Выдающиеся результаты, относящиеся к возможности термоциклирования, пакет без «откачки сбоев» и низкое термическое сопротивление технологии SLC в сочетании с наборами микросхем 7-го поколения с низкими потерями, являются ключевыми причинами успеха 7-го поколения. Модули IGBT типа gen NX.Чтобы расширить эту технологию до модулей IGBT класса 1700 В, были улучшены изоляционные свойства и теплопроводность IMB SLC-Technology.

7-е поколение. Недавно на рынок были представлены промышленные модули IGBT класса 650 В и 1200 В. В этом новом поколении модулей IGBT была использована новейшая технология микросхем, чтобы удовлетворить требования приложений промышленной силовой электроники. Во всех приложениях используются превосходные характеристики модулей IGBT NX-типа 7-го поколения, включая компактность, высокую удельную мощность, высокую надежность, высокую эффективность и разумную стоимость. Чтобы расширить область применения модулей класса 1700 В, была усовершенствована IMB (изолированная металлическая опорная плита), которая является ключевым элементом технологии SLC.



SLC-технология с высокой теплопроводностью и изоляционными свойствами

Подложки Al2O3 часто используются в качестве изолирующего слоя в силовых модулях. Однако Mitsubishi Electric использовала подложку из нитрида алюминия (AlN) в предыдущих поколениях, таких как 5-е и 6-е поколения. IGBT-модули.Благодаря превосходной теплопроводности, достигнутой за счет использования AlN вместо Al2O3, общее тепловое сопротивление Rth(j-c) между чипом и базовой пластиной было снижено примерно на 35 % (см. рис. 1).



Рис. 1: Результат моделирования теплового сопротивления Rth(j-c)



Однако дальнейшее улучшение теплопроводности керамики затруднено. Кроме того, во время термоциклирования возникает напряжение в соединении между керамическим слоем и металлическим слоем из-за несоответствия КТР (коэффициента теплового расширения) этих материалов (см. 1). Однако использование более тонких керамических подложек с целью повышения термостойкости не всегда является лучшим подходом. Чем тоньше подложка, тем более чувствительной она становится к повреждениям в результате механических воздействий. Для решения этой проблемы была разработана технология SLC со структурой IMB. Поперечное сечение этой новой конструкции показано на рисунке 2.



Таблица 1: Коэффициенты теплового расширения КТР

Рис. 2. Структура корпуса обычного и нового модуля IGBT типа NX 7-го поколения с технологией SLC



Путем выбора значения КТР слоя изолирующей смолы IMB, близкого к значениям КТР верхнего и нижнего металлических слоев, снижается механическое напряжение, вызванное несоответствием значений КТР.Следовательно, по сравнению с традиционной конструкцией, использующей керамические изолирующие подложки, толщина изолирующего слоя в ИМП может быть уменьшена, а толщина металлических слоев соответственно увеличена. При таком подходе можно выбрать толстый металлический слой на нижней стороне, заменив металлическую пластину основания и устранив большую площадь слоя припоя между платой основания и керамической подложкой, которая типична для обычных модулей. В результате можно улучшить термическое сопротивление и способность к термоциклированию.

По сравнению с площадью поверхности, доступной для монтажа микросхемы на керамических подложках, площадь поверхности недавно разработанного IMB может быть увеличена, поскольку для IMB не существует ограничений по размеру, известных для керамических подложек. Устранение этого ограничения размера обеспечивает гибкость при проектировании размера и формы IMB. В результате можно достичь более высокой плотности монтажа микросхемы в модуле за счет устранения соединительных проводов между несколькими изолирующими подложками.Кроме того, толщина верхнего металлического слоя может быть увеличена, что приведет к уменьшению электрического сопротивления выводов. Это позволяет спроектировать рисунок металлизации верхней стороны с более узкими токопроводящими дорожками, что помогает дополнительно увеличить площадь, доступную для монтажа микросхемы, и тем самым увеличить удельную мощность модуля.

Второй положительный результат, полученный при использовании увеличенной толщины верхнего металлического слоя, связан с эффектом распространения тепла, что, в свою очередь, способствует дальнейшему снижению термического сопротивления «Rth(jc)» и уменьшению переходного теплового сопротивления « Zth(jc)» за счет повышенной теплоемкости.



Оптимизация свойств IMB для более высокого напряжения изоляции

Полная линейка модулей IGBT типа NX 7-го поколения показана в таблице 2. Напряжение изоляции модулей класса 650 В и 1200 В указано как Viso=2,5 кВ переменного тока 1 мин, а напряжение изоляции модуля класса 1700 В равно Viso=4кВ переменного тока 1мин.

Пример упаковки модуля показан на рис. 3. Такой же размер упаковки (62 мм x 152 мм) используется для модулей 600A 2-в-1 для классов напряжения 650 В, 1200 В и 1700 В.



Таблица 2: Модельный ряд модулей IGBT типа NX 7-го поколения

Рис. 3: Внешний вид модуля 600A 2in1 IGBT типа NX для 650В, 1200В и 1700В



IMB пришлось улучшить после достижения того же номинального тока модуля 600 А при Vces = 1700 В и Viso = 4 кВ в том же размере корпуса (62 мм x 152 мм). Необходимо было увеличить удельную теплопроводность изоляционного слоя смолы, чтобы она могла компенсировать дополнительную толщину изоляционного слоя, необходимую для Viso=4kV.

Изоляционный слой IMB состоит из смолы и керамических частиц. Для достижения улучшения теплопроводности необходимо увеличить площадь теплопроводящего пути внутри изоляционного слоя, которая представлена ​​отношением керамических частиц к количеству смолы. Если отношение керамических частиц к количеству смолы увеличивается, количество смолы уменьшается. Уменьшение количества смолы приводит к снижению вязкости и, следовательно, увеличивает потребность в использовании более высокого давления в процессе производства IMB (необходимого для удаления пустот).Если объемная концентрация частиц превышает критическое значение, способность к напряжению пробоя диэлектрика и теплопроводность уменьшаются из-за пустот между керамическими частицами. Количество керамических частиц, количество смолы и распределение размера керамических частиц необходимо оптимизировать для уменьшения пустот, поддержания высокой текучести и необходимого усилия прессования при формовании листа. В результате устраняются пустоты и увеличивается количество керамических частиц в слое изолирующей смолы.Благодаря этой оптимизации становится возможным улучшить как теплопроводность, так и характеристики выдерживаемого напряжения.



Рис. 4: Результаты измерения теплового сопротивления IMB различной толщины



На рис. 4 показаны результаты измерения теплового сопротивления IMB в зависимости от толщины изоляционного слоя смолы. Общее тепловое сопротивление IMB примерно на 35 % выше по сравнению с обычным IMB, поскольку теплопроводность изоляционного слоя смолы повышается на 50 %.Начальное напряжение частичного разряда нового IMB (PDIV) показывает почти ту же зависимость от толщины слоя, что и у обычного IMB. Таким образом, было подтверждено, что предложенный IMB обладает эквивалентными PDIV и изоляционными характеристиками, обладая при этом улучшенной теплопроводностью.



Рис. 5: Пример улучшенного модуля IGBT на 1700 В с помощью нового IMB



Пример достижимого уменьшения размера пакета за счет улучшенного IMB показан на рис. 5.Для предыдущих модулей 600A/1700V 2in1 6-го и 7-го поколения занимаемая площадь корпуса составляла 114 мм x 114 мм и 62 мм x 152 мм, что соответствует сокращению на 49%.

На рис. 6 показаны сводные данные о новых и обычных характеристиках IMB. Было подтверждено, что термостойкость нового IMB для модуля 1700 В примерно на 5 % выше, чем у обычного IMB для модуля 1200 В.



Рис. 6: Сравнение коэффициента термического сопротивления Rth(j-c)



С другой стороны, новый IMB также потенциально может снизить тепловое сопротивление для модулей IGBT класса 650 В и 1200 В.Комбинация чипов 7-го поколения с малыми потерями и предлагаемой улучшенной технологии SLC позволит нам еще больше увеличить плотность тока модулей. Этот вариант сейчас находится на рассмотрении.



Высокая термоциклируемость

Технология SLC использует слои с согласованными значениями CTE, как описано ранее. Кроме того, герметизация эпоксидной смолой может снизить нагрузку на слой припоя под чипом. Это обеспечивает более высокую надежность при термоциклировании и термоциклировании.На рис. 7 показаны изображения сканирующей акустической томографии (SAT) при испытании на циклическое нагревание (-40~+125°C) в начальных условиях с 300 циклами и 600 циклами. В обычной конструкции произошло разрушение слоя припоя под керамической подложкой после 300 циклов. С другой стороны, новая структура с инкапсуляцией DP имеет слой припоя только под чипом и не имеет деградации после 600 циклов. Результатом является устранение слоя припоя подложки и использование слоя эпоксидной смолы.



Рисунок 7: Снимки SAT при различном количестве циклов



На рис. 8 показан результат испытания на термоциклирование (ΔTc=80K (+45~+125°C)). Недавно разработанная структура была протестирована в течение 40 тысяч циклов и пока не вышла из строя. С другой стороны, в обычной конструкции произошло разрушение слоя припоя под подложкой (аналогично результату термоциклирования). Исходя из этого, новая упаковка с DP-смолой и IMB значительно увеличивает термический срок службы по сравнению с обычной конструкцией.Этому аспекту способствует устранение слоя припоя под изолятором, тем самым уменьшая деформацию слоя припоя под чипами.



Рисунок 8: Результаты испытаний на термический цикл технологии SLC



Компания SLC-Technology предлагает бесплатный пакет «откачка сбоев»

Тепловое сопротивление между спаем и корпусом было успешно снижено за счет усовершенствования IMB. Для достижения более высокой удельной мощности и высокой надежности необходимо оптимизировать тепловое сопротивление Rth(c-s) между базовой пластиной и радиатором.

Как правило, теплоизоляционные материалы наносятся между базовой пластиной модуля и охлаждающим ребром для обеспечения улучшенного теплового контакта. Следует отметить, что его параметры (такие как толщина, производительность, свойства материала) влияют на способность рассеивания тепла и надежность. С другой стороны, хорошо известно, что форма основания силового модуля деформируется из-за изменений температуры, вызванных потерями мощности в микросхемах IGBT и диодах. Эта небольшая, но повторяющаяся деформация базовой пластины выталкивает материал теплового интерфейса и называется «феноменом откачки».Для обеспечения долговременной стабильности материала теплового интерфейса необходимо разработать усовершенствованную конструкцию корпуса, способную предотвратить коробление базовой пластины при непрерывных температурных циклах.

Условная конструкция силового модуля показана на рис. 2, а его компоненты вместе с коэффициентами теплового расширения (КТР) описаны в табл. 1. В этой конструкции керамическая, припойная и медная опорная плита, составляющие основу модуля, имеют разные значения КТР.Когда температура корпуса изменяется в зависимости от тепла, выделяемого при работе различных IGBT / FWD, каждый компонент расширяется и сжимается в разной степени из-за разных значений CTE. Наконец, среди различных слоев дифференциальная деформация приводит к дифференциальной деформации, например, в типичных биметаллических конструкциях. Это явление является причиной коробления опорной плиты.

Повторяющееся изменение температуры в силовом модуле приводит к повторяющейся деформации базовой пластины, как показано на рис. 9 (a) и (b).Эта деформация выталкивает материал теплового интерфейса. Это явление откачки приводит к неэффективному тепловому контакту между базовой пластиной и радиатором. Это приводит к ухудшению Rth(c-s) и способности силового модуля рассеивать тепло. Следствием этого будет ускоренное старение силового модуля, что в худшем случае приведет к тепловому разрушению модуля, когда температура перехода превысит абсолютный максимальный номинал.



Рисунок 9: Явление коробления опорной плиты



Новая конструкция корпуса может значительно снизить дифференциальную деформацию между материалами компонентов модуля за счет согласования их значений КТР.Внутренняя структура пакета и их значения CTE описаны в таблице 1 и на рисунке 2 соответственно. Эта хорошо сбалансированная (в отношении значений КТР) конструкция обеспечивает гораздо меньшую деформацию опорной плиты, вызванную изменением температуры, по сравнению с обычной конструкцией. На рис. 10 показаны результаты анализа напряжений (метод конечных элементов) для компонентов опорной плиты (соответственно обычной и новой конструкции). Величина смещений, показанных на рисунке 10, была увеличена на тот же коэффициент, чтобы сделать различия более заметными.



Рис. 10: Результаты конечно-элементного моделирования деформации опорной плиты



Результаты моделирования показывают, что новая структура с полимерным материалом имеет улучшенную реакцию на деформацию опорной плиты при изменении температуры.

Для экспериментальной проверки было измерено вертикальное смещение центральной точки опорной плиты при трех различных температурах окружающей среды, контролируемых климатической камерой, также называемой климатической камерой.Эталонная длина составляла 91 мм в продольном направлении. Смещение, измеренное при изменении температуры от 25°C до 125°C, составило всего 13,4 мкм, что означает отсутствие значительного коробления опорной плиты. При фактической оценке с типичным материалом теплового интерфейса не было обнаружено откачивания после 300 тепловых циклов (от -40°C до +125°C).

Подтверждено, что новая структура силового модуля, которая имеет согласованный коэффициент теплового расширения между соседними слоями, способна свести к минимуму деформацию опорной плиты во время температурных циклов и, таким образом, существенно снизить вероятность отказа откачки. .



Резюме

Усовершенствованная технология SLC позволяет расширить модельный ряд 7-го поколения. Модули IGBT серии NX соответствуют классу 1700 В за счет использования более высокого напряжения изоляции и превосходной теплопроводности улучшенного IMB. Эта технология позволяет разработать модуль на 600 А/1700 В с площадью основания 122×62 мм².

Технология SLC также предлагает значительно улучшенную способность термоциклирования в сочетании с устранением отказов откачки.Чипы 7-го поколения обеспечивают превосходную эффективность за счет снижения потерь мощности. Комбинируя этот набор микросхем с технологией SLC, недавно разработанный IGBT 7-го поколения серии NX обеспечивает превосходный ответ на требования систем силовой электроники, такие как высокая эффективность, высокая удельная мощность и высокая надежность.



Об авторах

Томас Радке — старший инженер по применению в Mitsubishi Electric Europe B.V., филиале корпорации Mitsubishi, специализирующемся на производстве электроники и электрооборудования, расположенном в Ратингене, Германия.Он получил степень бакалавра в области электротехники и электроники в Fachhochschule Düsseldorf (Университет прикладных наук, Дюссельдорф). Он также получил диплом младшего инженера по технологиям автоматизации в Технологической академии Сименс в Дюссельдорфе.

Нарендер Лакшманан работает инженером по приложениям в Mitsubishi Electric Europe B.V., Ратинген, Германия. Он отвечает за решения для силовых преобразователей на базе полупроводниковых приборов, а в прошлом занимал должности, включающие управление проектами EPC.Он получил степень бакалавра инженера-электрика в Университете Анны, Ченнаи, Тамил Наду, Индия. Затем он получил степень магистра электроэнергетики в RWTH Aachen University, Aachen, Germany.

Такуя Такаши и Шинсуке Асада оба работают в Mitsubishi Electric Corporation, японской многонациональной компании по производству электроники и электрического оборудования со штаб-квартирой в Токио, Япония. Это одна из основных компаний Mitsubishi.Работы по силовым устройствам специализированы и сосредоточены в филиале корпорации в Фукуоке.



Ссылки

1. Т. Радке и др. «7 ген. Набор микросхем IGBT и диодов, обеспечивающий силовые модули с высочайшей производительностью», Bodo’s Power Systems, июнь 2015 г., стр. 30–32
.
2. Т. Радке и др., «Большая мощность и более высокая надежность благодаря модулю IGBT 7-го поколения с новой технологией SLC», Bodo’s Power Systems, август 2015 г., стр. 30-32
3. Т. Такахаши и др.: «Модуль 1700 В-IGBT и IPM с новой изолированной металлической базовой платой (IMB) с улучшенными изоляционными свойствами и теплопроводностью», PCIM Europe 2016
4. С.Асада и др.: «Инкапсуляция из смолы в сочетании с изолированной металлической опорной плитой для повышения надежности силового модуля», PCIM Europe 2016,
5. Дж. Ямада и др.: «Откачка безотказной структуры упаковки», PCIM Europe 2016,



Первоначально эта статья была опубликована в журнале Bodo’s Power Systems.

Глоссарий по изоляции

— Жилая изоляция

Расширьте свой словарный запас по изоляции с помощью этих определений часто используемых терминов.Чтобы найти слово и его определение, просто нажмите на первую букву слова ниже.

А | Б | С | Д | Е | Ф | г | Н | я | Дж | К | л | М | Н | О | П | Вопрос | Р | С | Т | У | В | Вт | Х | Y | Z

А

A-Scale: Система фильтрации с характеристиками, которые примерно соответствовать характеристикам отклика человеческого уха при низких уровнях звука (обычно ниже <55 дБ, но часто используется для манометрические уровни до 85 дБ).

Абсорбция: Процесс всасывания жидкости или газа в пористый материал, например губка, впитывающая воду.

Адсорбция: Относится к удерживанию поверхности или адгезии очень тонкого слоя молекул воды на поверхности материала (например, изоляционных волокон), с которым они на связи. Также см. Сорбция.

Кажущаяся теплопроводность: Значение, присвоенное материалу, который проявляет теплопередача несколькими способами теплопередачи, что приводит к изменению свойств в зависимости от толщины или поверхности образца эмиттанс.

ASJ (универсальная куртка): пароизоляционный ламинат из армированного отбеленного белый крафт/фольга.

Б

Дефлекторы: Устройство для поддержания вентиляционного пространства между изоляцией и настилом крыши, обеспечивающее приток воздуха от вентиляционных отверстий карниза/потолка до конькового вентиляционного отверстия или других вентиляционных отверстий на крыше, предусмотренных на чердаках и сводчатых потолках (Owens Corning продукт Raft-R-Mate).

Ленточная балка: вертикальный элемент, образующий периметр системы пола, в которой соединяются балки пола. Также известна как краевая балка.

Нижняя пластина (подошва): самый нижний горизонтальный элемент стены, опирающейся на черный пол, к которому прибиты стойки.

Британская тепловая единица (БТЕ): Количество тепла, необходимое для повышения температуры. фунта воды 1°F.

С

Полость: обычно пустое пространство между стойками или балками. заполнены изоляцией.

по Цельсию (ранее по Цельсию): термометрическая шкала, в которой температура замерзания температура воды 0°С, а ее точка кипения 100°С при нормальном атмосферном давлении на уровне моря (14,7 фунтов на кв. дюйм). °C = (°F-32)/1,8.

Воротничная балка: горизонтальная доска, соединяющая два противоположных стропила на уровне значительно выше стеновой плиты.Также известен как галстук-воротник.

Конденсация: превращение вещества из пара в жидкое состояние за счет отвода тепла. Конденсат проявляется на поверхностях в виде пленки или капель воды.

Проводимость, тепловая (C): скорость стационарного теплового потока через единица площади материала или конструкции, создаваемая единичной разностью температур поверхностей тела.

C = БТЕ/ч·фут2·°F (Вт/м2·°C)

Проводимость, тепловая: скорость стационарного теплового потока через единица площади однородного материала, созданная единичным градиентом температуры, перпендикулярным этой единице площади.

k = БТЕ·дюйм/час·фут2·°F (l = Вт/мСм·°C)

Градус охлаждения в сутки (час): Единица измерения, основанная на разнице температур и время, используемое для оценки расхода топлива и определения номинальной холодопроизводительности здания в летний период.

Crawlspace Vents: отверстие для прохода воздуха через недостроенную площадь под первым этажом. В идеале должно быть не менее двух вентиляционных отверстий на одно подвальное помещение.

Поперечный мост: небольшие деревянные детали, расположенные под углом так, чтобы они простирались от нижней части одной балки пола до верхней части соседней балки, чтобы добавить устойчивости конструкции члены.

Д

Плотность: масса вещества на единицу объема этого вещества.

DN: Номинальный диаметр (миллиметры): Метрический эквивалент NPS (Номинальный Размер трубы, дюймы).

Е

Вентиляционные отверстия: Вентиляционные отверстия, расположенные в потолке под карнизы дома, чтобы воздух мог проходить через чердак и через вентиляционные отверстия на крыше.

Экономичная толщина (изоляции): Толщина, обеспечивающая минимально возможные ежегодные затраты на энергию, изоляцию и энергопроизводящее оборудование.

Эмиттанс: Отношение лучистого потока, испускаемого идеальным, совершенным излучателем. и поглотителем теплового излучения при той же температуре и в тех же условиях.

Эквивалентная толщина (изоляции): Когда r1 = внутренний радиус один слой цилиндрической изоляции и r2 = внешний радиус, эквивалентная толщина = r2 1n r2/r1.

Ф

Торцевая скоба: пришивание торцевого фланца к лицевой стороне. стойки или стропила размером 1½ дюйма.

Изоляция с облицовкой: Изоляция с уже прикрепленной облицовкой. Крафт-бумага или бумага с фольгой являются обычными облицовками.

по Фаренгейту: термометрическая шкала, в которой 32°F обозначает замерзание, а 212°F точка кипения воды при нормальном атмосферном давлении на уровне моря 14,7 фунтов на квадратный дюйм. °F = 1,8°C + 32,

Изоляция из стекловолокна: энергосберегающее стекло волоконный продукт, произведенный Owens Corning, чтобы обеспечить наилучшие характеристики теплоизоляции и контроля шума.

Плоский потолок: потолок без изменения высоты.

Фольгированный замедлитель испарений: создан путем нанесения покрытия на фольгированную бумагу с тонким слоем клея, затем прикрепляя ее к стекловолокну.

Частота (Гц): количество циклов в секунду, измеряемое в единицах Герц.

FRK: Пароизоляционный ламинат из фольги/сетки (армирующей) крафт-бумаги. строительство. Также известен как ФСК.

Furring Strips: плоские куски пиломатериалов, используемые для строительства. обрамление до ровной поверхности, либо выравнивание части стены или потолка.В блочной или бетонной конструкции, их можно использовать как средство крепления внутренней или внешней отделки.

Г

Фронтонные торцевые стены: треугольный конец экстерьера стена над карнизом.

Фронтонные вентиляционные отверстия: Жалюзи, установленные в верхней части фронтон для обеспечения прохода воздуха через чердак.

Стекловолокно: стекло в форме нити. Ингредиенты по существу такие же, как и в любом стеклянном изделии, таком как оконное стекло или стакан для питья.

Н

Тепловой поток: скорость, с которой тепло перемещается из области с более высокой температурой. в область с более низкой температурой. БТЕ/час (Вт/час). Тепловой поток обычно используется для количественной оценки скорости общего притока тепла. или тепловые потери системы.

я

И.К. или изолированный потолок: маркировка встроенного освещения приспособления с указанием того, что они предназначены для прямого контакта с изоляцией.

дюйма водяного столба (in.w.g.) : единица давления, равная давлению под действием столба воды высотой 1 дюйм (25 мм) при температуре 39,2 ° F (4 ° C).

Скоба-вкладыш: прикрепляется к внутренней части шпилька или стропила.

Плотность изоляции: Более плотные изоляционные материалы имеют больше волокон на квадратный дюйм и, следовательно, обеспечивают большую изоляционную способность за счет более высоких значений R.

Опоры изоляции: 16-дюймовая или 24-дюймовая катанка, нейлоновая лента или перекрещенная проволока, чтобы удерживать изоляцию пола на месте.

Дж

Балка: горизонтальный элемент каркаса, установленный от стены до стена для поддержки пола или потолка.

К

Коленные стены: стены разной длины. Использовал к обеспечить дополнительную опору стропилам крыши с широким пролетом или для отделки чердака.

Замедлитель испарения с крафт-покрытием: создан путем нанесения покрытия крафт-бумага с тонким слоем битумного клея.Сторона крафт-бумаги с покрытием затем наносится на необлицованный теплоизоляционный материал. Битумный клей соединяет крафт-бумагу и изоляцию вместе.

М

Средняя температура: среднее арифметическое между горячей и холодной поверхностью. температуры изолированной трубы, воздуховода или сосуда. tm = (t1 + t2)/2.

Металлический дымоход: металлический канал, через который воздух, газ, пар или дым могут пройти.

Н

NPS: Номинальный размер трубы, дюймы. Метрический эквивалент DN (диаметр, номинал, миллиметры).

негорючий: материал не горит. Стекловолокна в изоляции из стекловолокна PINK® обладают естественной огнестойкостью и считаются негорючими. при испытании в соответствии с ASTM E136.

Коэффициент шумоподавления (NRC): одно числовое значение, среднее арифметическое отдельных коэффициентов звукопоглощения материала при 250, 500, 1000 и 2000 Гц до ближайшего.05.

О

Диапазон октав: диапазон частот, в котором самая высокая частота полоса удваивает самую низкую частоту полосы. Полоса обычно определяется центральной частотой.

Р

Пермь : Массовая скорость потока водяного пара через один квадратный фут. материала или конструкции из одной гранулы в час, вызванной градиентом давления пара между двумя поверхностями одного дюйма ртутного столба или в единицах, равных этому расходу.

Полиэтиленовый барьер для паров: пластиковая пленка Используется для предотвращения проникновения влаги через необлицованный утеплитель. Предпочтение отдается полиэтилену толщиной 4 и 6 мил. потому что они менее вероятно, будут повреждены во время строительства.

Р

Стропила: Элемент каркаса ската, поддерживающий скатная крыша.

Относительная влажность: мера количества влаги в воздухе. по отношению к температуре.Это отношение имеющейся влаги к максимальному количеству влаги, воздух может держать при такой температуре.

Эластичные каналы: используются металлические каналы для дальнейшего подавления передачи звука через стены и потолок. Создайте разрыв в пути вибрации от гипсокартона до каркаса.

Ridge Vents: Вентиляционное отверстие, установленное по всему периметру. коньковая линия крыши, обеспечивающая проход воздуха через чердачное или соборное перекрытие.

Вентиляционные отверстия на крыше: Жалюзи или небольшой купол, конек крыши для обеспечения прохода воздуха через чердак.

R-значение: Мера сопротивления тепловому потоку. Изоляция материалы имеют крошечные карманы захваченного воздуха. Эти карманы препятствуют передаче тепла через материал. Способность изоляции для замедления передачи тепла измеряется в R-значениях. Чем выше значение R, тем лучше изоляция. способность материала сопротивляться потоку тепла через него.

С

SSL : Самоуплотняющийся нахлест, характеристика изоляции труб в клейкая лента которого обеспечивает механическое и пароизоляционное закрытие продольного шва. См. также SSL II.

SSL II: Закрытие изоляционной оболочки трубы с двойным клеем, самоуплотняющийся внахлест для закрытия продольного шва. (эксклюзивно для Owens Corning.)

Сорбция: Поглощение и удержание воды различными такие процессы, как абсорбция и адсорбция.

Звукопоглощение: процесс рассеивания или удаления звука. энергия; свойство материалов, предметов и конструкций (например, помещений) поглощать звуковую энергию; мера величины поглощающих свойств материала, предмета или конструкции.

Коэффициент звукопоглощения: Процент звуковой энергии, падающей на на поверхности материала, который поглощается материалом.

Сшивающий фланец: выступающий край на лицевой стороне Утеплитель используется для крепления утеплителя к каркасу.

Статическое давление: нормальная сила на единицу площади в маленьком отверстии. в стенке протока, по которому течет жидкость.

Шпилька: вертикальный элемент каркаса, используемый как во внешней, и внутренних стен.

Черновой пол: Конструкционный материал, который охватывает по лагам пола. Он служит рабочей площадкой при строительстве и служит основанием для чистового пола.

Т

Верхняя пластина: горизонтальный элемент, прибитый к верх обрешетки стены.

У

Нелицевая изоляция: Изоляция без прикрепления перед.

В

замедлитель паров: помогает контролировать количество влаги, проходящей через изоляцию и собирающейся внутри наружных стен, потолков и полов.

Вентиляция: создает положительный поток воздуха что позволяет дому «дышать» и помогает предотвратить накопление влаги круглый год.

Вт

Настенные панели: деревянно-каркасная конструкция, стена состоит как из вертикальных, так и из горизонтальных деревянных элементов. Вертикальные элементы обычно называют шпильки, а горизонтальные элементы обычно называют пластинами. Нижняя пластина находится в нижней части стены сборка рамы, при этом сверху обычно используются две пластины (двойная верхняя пластина).

Сторона «Тепло зимой»: В жарком климате, это внутренняя сторона наружной стены в сборе.

Проницаемость водяного пара : Время прохождения водяного пара через единицу площади плоского материала или конструкции, вызванной разницей давлений паров между двумя конкретными поверхностей при заданных температурно-влажностных условиях.

Замедлитель водяного пара: Материал или система, препятствует прохождению водяного пара при определенных условиях.

Ссылки: NEBB, Национальное бюро экологического баланса: технологии экологических систем, глава 19, глоссарий.ASTM, Американское общество испытаний и материалов: ASTM C 168-90, Стандартная терминология, относящаяся к тепловым Изоляционные материалы.



Графитовые пластины скольжения – изделия

Загрузить графитовую пластину скольжения General PDF

Графитовые пластины скольжения Диаграмма



Графитовые пластины бывают двух разных конфигураций: «скрепленные» и «скрепленные болтами». Приклеенная конфигурация состоит из графитовой прокладки толщиной ¼ дюйма, прикрепленной к металлической опорной пластине.Конфигурация с болтовым креплением состоит из графитовой прокладки толщиной ½ дюйма, прикрепленной болтами к металлической опорной прокладке. Обе конфигурации могут быть либо прихваточными, либо полностью приваренными к опорным компонентам.

СБОРКА:
Стандартная сборка : 2 единицы графита, соединенные с углеродистой сталью 1/4″. Для полевой прихватки. 1/4″ выступ. Нагрузки до 2000 фунтов на квадратный дюйм, температура: +1000°F воздуха, +3000° инертного газа
Полный сварной узел : 2 единицы графита, приклеенные к указанному материалу подложки с кромкой 1/2″ по всему периметру для полной сварки.Нагрузка до 2000 фунтов на квадратный дюйм, температура: +1000°F воздух, +3000°F инертный

АРТИКУЛ № — PTP — Графит (1/2″ или 1/4″) — 10 Ga. SS — 1/4″ КРЫШКА И РАЗМЕР

ПРЕИМУЩЕСТВА:

• Высокая рабочая температура.
• Простота установки.
• Нет проблем с настройкой.
• Низкий коэффициент трения.
• Не требуется обработка поверхности, заливка цементным раствором или дорогостоящее механическое крепление.
• Химически инертен.
• Не зависит от погодных условий.
• Способность впитывать в себя грязь и песок.
• Самоцентрирующийся при использовании в сочетании с эластомерными опорными подушками.

ЗАКАЗ:
1. Пожалуйста, укажите размеры верхней плиты и размеры нижней плиты. Обычно верхняя пластина больше нижней пластины.
2. Укажите размер выступа (если он отличается от стандартного 1/2″).
3. Укажите толщину опорной плиты (если она отличается от стандартной 1/4″).
4. При температуре выше 200°F рекомендуется крепить верхнюю пластину болтами.

ПРИМЕНЕНИЕ:
Мосты: Автомобильные мосты, путепроводы, железнодорожные мосты.
Архитектурные изделия из дерева, бетона или стали: Скользящие соединения поперечных балок и балок, кровельные плиты и выступы, вибропрокладки, двери ангаров аэропортов, купола.
Промышленность: Теплообменники, пылеуловители, тяжелая техника, нефтеперерабатывающее оборудование, аэродинамические трубы, водоводы, сосуды, трубопроводы, воздухоподогреватели, установки для атомной энергии, опоры ЛЭП, резервуары для хранения, морские буровые установки.

Загрузить спецификацию графитовой направляющей в формате PDF

Графит Спецификация

/ ° F

Свойство (комнатная температура)	Единицы	Среднее	Единицы (метрические)	Среднее
Насыпная плотность	фунт/фут. 3	99,26	Мг/м 3	1,59
Удельное сопротивление Поперек волокон	10 -4 Ом-дюйм.	3,33 4,74	Омметр	8,47 12,05
Прочность изгиба с зерном через зерно	PSI	1297 995	KPA (KN / M 2 )	8940 6860
Прочность на растяжение с зерном через зерно	PSI	713	713 630	KPA (KN / M 2 )	4920 4340
Модуль Юнга С зерном Поперек зерна	10 6   PSI	0.96 0,61	МПа (МН/м 2 )	19840 19320
Коэффициент теплового расширения с зерном через зерно	10	10 -6 / ° F	0,72 1,35	10 -6	/ ° C	1.32 2.43
Теплопроводность С зерном Поперек зерна	BTU x ft. час. x фут 2 x °F	88 62	Вт/м x °C	152 107
Проницаемость С зерном Поперек зерна			Дарси	0.493 0,444
Коэффициент трения		0,15		0,15

Печатные платы IMS — изолированная металлическая основа — техническая спецификация

Ассортимент печатных плат

IMS — изолированные печатные платы

на металлической основе

NCAB имеет утвержденные заводы, специализирующиеся в этой области, с заводами, предназначенными для IMS — печатных плат на изолированной металлической основе. Этот сегмент быстро растет и поддерживает такие отрасли, как автомобильная, медицинская, аэрокосмическая, молниезащита и промышленное управление.

Новые возможности с изолированной металлической подложкой

Для больших объемов энергии или локальных тепловых нагрузок, например, в современных конструкциях со светодиодами высокой интенсивности, можно использовать технологию IMS. Аббревиатура IMS расшифровывается как «изолированная металлическая подложка». Это печатная плата, построенная на металлической пластине (обычно алюминиевой), на которую нанесен специальный препрег, основными качествами которого являются превосходная способность к рассеиванию тепла и высокая диэлектрическая прочность при высоких напряжениях.

Преимущества печатных плат IMS для рассеивания тепла

Печатная плата IMS может иметь очень низкое тепловое сопротивление. Если, например, вы сравните печатную плату FR4 толщиной 1,60 мм с печатной платой IMS с термопрепрегом толщиной 0,15 мм, вы вполне можете обнаружить, что тепловое сопротивление более чем в 100 раз выше, чем у печатной платы FR4. В стандартных продуктах FR4 очень сложно отвести большое количество тепла от компонентов.

Узнайте больше о наших рекомендациях по материалам для IMS и других печатных плат.

Мы также проводим семинары по IMS – управлению температурным режимом, по расчету и проектированию плат IMS. Какие существуют альтернативы платам IMS?

Если вам нужна дополнительная информация или помощь, вы всегда можете обратиться в местную компанию NCAB Group. Мы будем рады вам помочь.

MPCB – материалы: Bergquist/HT-07006 A1:5052; паяльная маска: Tamura/DSR-2200 TT 31DX; толщина доски: 1,85 мм +/- 10%; толщина меди: 3 унции; обработка поверхности: LF HASL; описание: силовые изделия 90мм 90 мм 90 мм x 700 мм 90 мм X 700 мм 90мм2 Отделка на поверхности

Характеристика	Технические характеристики NCAB
Количество слоев	1–4 слоя
Особенности технологии теплоотвода	3.Этот Тип конструкции обеспечивает превосходный отвод тепла за счет использования либо алюминиевая, либо медная подложка, соединенная с изолированной схемой через системы термического препрега или смолы.
Материалы	Алюминиевые и медные пластины. ФР-4, ПТФЭ, термодиэлектрики.
Диэлектрическая толщина	0,05 мм — 0.20mm
Тепловая проводимость	1-12 W / M / K
Метод профиля	Профиль, пробивая, жидкая охлаждающая маршрут
Масштабы меди (закончено )	35 мкм – 140 мкм
Минимальная дорожка и зазоры	0.10 мм / 0.10 мм
Толщина металлического сердечника	0,40 мм — 3.20 мм
550 мм х 700 мм	HASL Иммерсионное серебро
Минимальное механическое сверло	0,30 мм

Утепленное одеяло

в магазине Walmart.Противопожарное одеяло: не высокая температура, скажем так, но это огонь

утепленное одеяло валмарт. Противопожарное одеяло: скажем так, не высокая температура, однако эти противопожарные изоляционные одеяла используются в качестве противопожарной защиты жиропроводов и кухонных вытяжных каналов. 00 (25 $ 50 «x 60». 17 $. Сэкономьте на этом керамическом обогревателе для камина Comfort Zone 1200 Вт без купона Walmart. Кэшировано. Керамический электрический обогреватель для камина Comfort Zone 1200 Вт. 99. Изоляционные одеяла: Batt and Roll Insulation.Комплекты одежды Комбинезоны, комбинезоны и джем… Униформа. Бензопилы Dolmar PS420 и PS401, электропила Makita UC4000. Delfield 3434664 Изоляция, одеяло, (на квадратный фут). Одеяло с подогревом с электроприводом, 50 дюймов x 60 дюймов, полный размер тела Одеяла с быстрым нагревом, фланель, 10 уровней нагрева, 3 часа автоматического отключения, сертификация ETL, машинная стирка (синяя) (SA-BD038) Недоступно. Новый. x 32 фута за счет экономии. Р- 4. Бесплатная доставка. Повышает эффективность обогревателя. Используйте для тепла под палаткой, бивачным мешком или в экстренных случаях. ) используется для различных применений в металлургической, керамической и стекольной промышленности, а также в противопожарной и аэрокосмической промышленности.Орнамент в виде металлического лепестка с биркой 2021 года. Одеяло обеспечивает защиту от воды и ветра. «Пищевой» или «безопасный для пищевых продуктов» означает, что разработчики изоляционных оболочек учитывают особые потребности предприятий пищевой промышленности. Комплекты одежды Одеяло – один из самых распространенных видов утепления стен и чердачных перекрытий; Обе системы работают хорошо, просто они разные и. Комбинезоны, комбинезоны и джем… Униформа. Мягкий флис. Свяжитесь с нами для цитаты. Утяжеленное одеяло YnM — плотный материал из 100% сертифицированного Oeko-Tex хлопка со стеклянными бусинами премиум-класса (темно-серый, 60 дюймов x 80 дюймов, 15 фунтов), костюм для одного человека (~ 140 фунтов). Использование на … COVER-TECH Inc.HM & FC Волокно и изоляционное одеяло. Текущая цена $17. и рассчитан на размещение 1 взрослого человека. Заставьте своих коллег завидовать, когда вы принесете свою нестандартную кружку (и не забудьте взять ее с собой в местную кофейню Powerblanket Insulated 55-Gal. 24th, … Изоляционное одеяло для коптильни Electric Smokehouse специально разработано для сохранения тепла в вашей коптильне во время Экстремальная погода… Прибытие в среду, 12 января Купить утепленное одеяло Pit Boss серии 800 для пеллетных грилей, серое стекловолокно 67342 в Walmart.Высокий R, пароизоляция и защита от сияния — все в одном продукте. Легко чистить, можно стирать в машине, относится к: видам пеноизоляции для дома своими руками. 15 долларов на АМАЗОН. Он удерживает тепло внутри камеры гриля, повышает эффективность использования топлива и экономит ваши деньги. Флис — излюбленный материал для уютных одеял, но в… Процесс оттаивания также ослабляет и повреждает трубы, сокращая срок службы системы. Комплекты одежды прибудут в среду, 16 февраля. Купить электрическое одеяло, одеяло с подогревом. Моющаяся зарядка через USB.Этот товар: Изоляционное одеяло водонагревателя из стекловолокна. 1 декабря 1901 г. Фотография постельных принадлежностей и аксессуаров для ванной. Звукоизоляция высокой плотности SoundScreen была разработана для значительного снижения нежелательного шума, проникающего через внутренние стены и межэтажные перекрытия, чтобы помочь сохранить мир, независимо от того, работаете ли вы, отдыхаете или играете. Орнамент фотоколлаж. восстанавливать. 1-дюймовая кромка со всех сторон. 00 с купоном. 25 дюймов x 1. Канализационные одеяла Мэтта продаются через независимые розничные магазины. магазины для дома и жизни.com Металлические и акриловые украшения. Selkirk Metalbestos 8UT-36 Ultra-Temp Type Ht Изолированная дымоходная труба, 8 дюймов X 36 дюймов, нержавеющая сталь 8 дюймов, номер 96. Изображение недоступно. TOUGH DUCK INSULATED HOODIE. Акустическая изоляция Bradford SoundScreen будет установлена ​​во внутренних стенах вокруг спален. , ванные комнаты, прачечные, средства массовой информации Зимние классические утепленные лыжные брюки для мальчиков Snow Snow Bib Snowsuit Pants Описание продукта: 100% полиэстер Импортная застежка-молния Утепленные и уютные — эта утепленная пара снежных комбинезонов обеспечивает уют и тепло мальчикам и девочкам во время захватывающей зимы Мероприятия Водоотталкивающие свойства. Водоотталкивающее покрытие сохранит ваших маленьких снежных кроликов сухими и защищенными… Прибытие в понедельник, 21 февраля.Процесс оттаивания также ослабляет и повреждает трубы, сокращая срок службы системы. Реафорт. 3. Прибывает в среду, 16 февраля. Купить электрическое одеяло, одеяло с подогревом, моющаяся USB-зарядка, электрическая термонагревательная шаль, утепленный нагревательный шарф с 3-х уровневой температурной настройкой. Замена термоизолированного одеяла QuliMetal для грилей Traeger 10206 серии 34, подходит для всех моделей грилей серии Texas и 34. com none Изолирующие одеяла идеально подходят для перевозки замороженных или чувствительных к температуре предметов.Выберите из нашего ассортимента персонализированных керамических кружек, изолированных чашек и стаканов, изолированных или стальных бутылок для воды, эмалированных кружек для кемпинга и кружек для путешествий. Изготовленные на заказ полные фото и дизайнерские одеяла с дизайном. 1 копия 49 долларов. *Размер 66X90 *В упаковке 40 одеял. Изоляция сердечника пены — Изоляция фольги пены фольги. Walmart применяет надлежащие, разумные и стандартные для отрасли методы обеспечения безопасности, чтобы гарантировать, что личная информация не подлежит потере или несанкционированному доступу, изменению, приобретению, использованию и т. д. -Shield-Blanket использует технологию «Radiant Barrier», которая была первоначально разработана НАСА, чтобы сделать ваш дом более энергоэффективным.Изготовленное из высококачественных технических тканей, это одеяло искателя приключений для повседневной жизни. Продано и отправлено армейским флотом Макгуайра. Купон на 5% применяется при оформлении заказа. Insulation4US предлагает высококачественную изоляционную продукцию и аксессуары. Selkirk 186600 6 дюймов. Прибывает в четверг, 30 декабря. Купить утепленное одеяло Slumberjack Elk Creek для дома и улицы в Walmart. Лучший продавец. ТОРГУН. Мы гарантируем самую низкую цену, имеем более 5000 товаров на складе и предлагаем бесплатную доставку в тот же день при заказе на сумму более 99 долларов. Цена: 27 97 долларов.Габаритные размеры: Ширина: 24. 13. Ошейник. 29 долларов. Доступно несколько пользовательских значений R, возможна доставка по всему миру! Гарантия низких цен! Заводские брезенты с прямой изоляцией и одеяла для отверждения. Товары Disney варьируются от младенцев до малышей и даже взрослых! Каждый найдет что-то для себя, потому что никогда не бывает слишком стар, чтобы исследовать волшебный мир Диснея. изоляционные ткани, использующие естественные источники энергии, такие как тепло тела и солнечное тепло, Узнать больше НЕСУЩАЯ ТЕПЛО С 1980 ГОДА Одеяла Classic Finish Line изготовлены из теплоизоляционных материалов с использованием нашей запатентованной технологии Silver Lining, основанной на продуктах, разработанных НАСА для США.Изображение продукта. Купить Frost King 0. ДОСТУПНЫ НЕСТАНДАРТНЫЕ РАЗМЕРЫ. Это одеяло помогает обеспечить постоянство Многоразовая, причудливая и полезная, изготовленная на заказ посуда для напитков от Snapfish всегда будет вызывать у вас улыбку. x 15 футов. Все необходимое для постельного белья в Walmart. ком. Инсульфом. 99 Сэкономьте 3 доллара. IDI занимается оптовой продажей целлюлозы, стекловолокна и изоляционных материалов для распыляемой пены. Купон 00 применяется при оформлении заказа Сэкономьте 7 долларов. Доставка на дом (Сроки доставки см. на кассе) Сайт в магазин (Сроки доставки см. на кассе) $ 16.(6) … Puffin™ — любимое одеяло, которое удерживает тепло вашего тела, создавая уют, когда вы сидите у костра или на диване. HM&FC 1″x 12″x 24″ Изоляционное одеяло из керамического волокна 2400F. 15) Найдите отличные предложения на последние стили Insulated. Если вам нужны товары к определенной дате, пожалуйста, свяжитесь с нами до размещения заказа. Есть изоляционные чехлы для палаток на чердаке и чердачное изоляционное одеяло на молнии. Это теплоизоляционное одеяло СОКРАЩАЕТ КОЛИЧЕСТВО ИСПОЛЬЗУЕМЫХ ПЕЛЛЕТ НА 50%. Легкий продукт действительно прост в установке, и это не только потому, что он состоит из 2 одеял вместо 1.FIP x 3/4 дюйма R-5, 1 дюйм x 4 фута x 8 футов Изоляция из необлицованной пенополистирольной плиты. 96 футов (44 доллара США. Аккаунты, открытые онлайн, с помощью текстового сообщения или QR-кода: вы получите одноразовый купон/промокод на скидку 20%, который можно использовать в магазине или в Интернете. 4 ‘x 6′ 6’ x 6 футов 6 футов x 8 футов 8 футов x 8 футов 8 футов x 10 футов 10 футов x 12 футов Теплоизоляционное одеяло Hisencn Grill для Pit Boss Изолированное одеяло 800 Series Pellet Grills, 820FB, 820S, 820SC, Pro Series 820, 67343 Wood Изолированное одеяло для копчения пеллет для приготовления пищи на зиму CozyCatFurniture Водонепроницаемый уличный кошачий дом с платформой и расширенной крышей, деревянным приютом для бездомных и диких кошек, теплоизоляцией 87 $ 312 94 $ 50.Используя самую прочную тканую полиэтиленовую ткань для правильной изоляции и увеличения срока службы, мы производим одеяла для отверждения бетона в U. Knauf R-13 EcoRoll Kraft с лицевым стекловолокном Изоляция Knauf R-13 EcoRoll с крафт-лицевым стекловолокном с технологией ECOSE является ведущей устойчивой изоляцией. Переместите флис вниз, чтобы большая часть материала лежала ровно (при необходимости обрежьте), и повторяйте шаги с № 6 по № 8, пока не будет связано примерно 2/3 одеяла. Это второй из двух самых популярных видов утеплителя.00 за штуку) 3 копии по 75 долларов. 96 шт.) Изолирующее одеяло Pit Boss — 800 единиц заказано и будет отправлено, как только оно снова появится на складе. Тот факт, что он такой легкий и портативный, также делает его идеальным для кемпинга в дикой местности или для 132 спичек. Кружка для фотографий из нержавеющей стали, 14 унций. С момента своего дебюта в 2014 году Rumpl произвел фурор в сообществе любителей активного отдыха. Kitty City Outdoor и Outdoor Stackable Cat House, Cat Cube, Cat Cabin, Water Resistant Condo 370 $46 99 $50. 49 (2) Дополнительные параметры.Изоляционные покрытия для чердачной палатки создают небольшую палатку над вашей лестницей, и вам просто нужно будет убрать чердачное покрытие, когда вы поднимаетесь и спускаетесь по лестнице. Лучшее универсальное одеяло: упаковываемое одеяло Rumpl. Шаг 2: Опишите проект. У Walmart и Meijers есть светоотражающие майларовые одеяла в их секции для кемпинга, с надувными матрасами и т. Д. Они стоят около 1 доллара. Throw 47×63 «$ 3,00 P&P + 2 фунта стерлингов. Сверхмягкое фланелевое флисовое одеяло. Изолирующее одеяло Traeger не только помогает вам идеально коптить мясо, но и защищает ваш гриль.Амазонка. 44. Получите защиту от непогоды и готовьте на гриле в любое время года с помощью изоляционного одеяла. 99 $ 75. Прибытие в понедельник, 21 февраля. Купить Liacowi Мужские утепленные лыжные комбинезоны для снега Водонепроницаемые лыжные комбинезоны Зимние штаны для сноуборда Лыжные комбинезоны с карманами в Walmart. 98. Сравнение пузырчатой, стекловолоконной, напыляемой пены с Prodex Total Insulation. Owens Corning R-13 Wall 106. Темно-синий. Walmart применяет надлежащие, разумные и стандартные методы обеспечения безопасности, чтобы гарантировать, что личная информация не будет утеряна или несанкционированный доступ, изменение, приобретение, использование, … Delfield 3434664 Insulation,Blanket, (Per Sq Ft).Членство в Walmart+: бесплатная 15-дневная пробная версия и бесплатная доставка. Получите сделку. 3 из 5 звезд. 52 шт. EVALI Newtex производит ряд термостойких тканей, включая тканые стекловолоконные ткани Zetex® и ZetexPlus®, алюминизированную ткань Z-Flex® и сварочное покрывало Z-Shield™ Salmon. Линия подачи водонагревателя из нержавеющей стали. Комплекты одежды Покупайте по повседневным низким ценам различные одеяла, в том числе подогрев, кровать, утяжеленные одеяла и покрывала. ИНГАБРИТТА. Покупайте другие наборы для барбекю, посуду и наборы инструментов для барбекю, доступные онлайн в Walmart.8 «Ш x 16. Сделанное из супермягкого флокированного нейлона с изолирующей пенной основой, это легкое, но плюшевое одеяло идеально подходит для комфорта и тепла в любое время года, будь то наслоение на кровать или … Прибытие в среду, 16 февраля. Одеяло, Одеяло с подогревом Моющийся электрический термошаль с зарядкой через USB Изолированный нагревательный шарф с 3 уровнями настройки температуры Защищенные от холода мужские и женские зимние нагревательные обертывания для Walmart Модульные кнопки также позволяют носить одеяло как пончо или прикреплять одно к другому полю Одеяло для создания широкого ковра защиты от песка.com Комбинезоны, комбинезоны и джум… Униформа. Можно стирать в стиральной машине. Ширина x 60 дюймов. 25 дюймов. Сравните предложения, чтобы получить изоляционное одеяло из керамического волокна для дровяной печи или вставки 24 »X 24» толщиной 10 мм. 28. Большинство пищевых заводов имеют строгий график промывки. Добавить в корзину.Это одеяло из усиленной ткани отражает 80% излучаемого телом тепла обратно к вам.Наши изолированные грузовые одеяла — это недорогое решение для доставки, которое экономит ваши деньги, сводя к минимуму порчу, а также уменьшает … COVER-TECH Inc.Спина сплошного белого цвета. 96 ( 49 долларов США. 27 января 2022 г. Керамическое одеяло для предметов домашнего обихода: используется при экстремальных температурах до 2150 ° F — обычно используется на котлах, бриджи, выхлопных каналах / трубах, печах / печах и т. д. Даже с более новым, лучше изолированным резервуаром , одеяло может предложить некоторую экономию. плюшевый флис. 96 44 доллара. Свяжите полоски с каждой стороны по длине одеяла. Изготовлено из 100% хлопка, машинная стирка и сушка. 00 каждый) 6 экземпляров 150 долларов. Изготовленное из сверхмягкого флокированного нейлона с утепленной основой из пеноматериала, это легкое, но мягкое одеяло идеально подходит для комфорта и тепла в любое время года, будь то наслоение на кровать или… Уютные утепленные одеяла Rumpl стали опорой для любителей активного отдыха.Длинные (всего 10 кв. м. Доставка на дом (Сроки доставки см. в кассе) Типы изоляции — Светоотражающие типы изоляции. Мгновенно обновите старое кресло и придайте комнате новое ощущение, бросив одно из этих одеял вниз, выражая при этом свой стиль. почему утяжеленные одеяла имеют 11. 97. (24) Недоступно Скидка 5% на вашу карту Lowe’s Advantage Card Покупка: при условии одобрения кредита. °F, серый.Подробности. Используйте монтажную пену для герметизации этих отверстий, если они существуют. Вафельное плетение согреет вас зимой и обеспечит циркуляцию воздуха летом. Недоступно. Я режу их по мере необходимости, поэтому обычно покупаю сразу несколько. Бесплатный номер 1-888-325-5757 Утепленный основной слой также обработан DWR, чтобы отталкивать влагу, а также согревать утомленного пловца, но это не слишком много микрофлиса, и в жаркие дни он достаточно удобен. местные гипсокартонные котировки. Стекловолокно является одним из лучших изоляционных материалов для чердака, и оно доступно в различных формах.8м. 00 за штуку) 4 копии по 100 долларов. 98 47 долларов. Изоляционное одеяло для посудомоечной машины Lowes имеет множество фотографий, которые присоединились к последним фотографиям изоляционного одеяла для посудомоечной машины Lowes здесь, а затем вы можете получить фотографии через нашу лучшую коллекцию изоляционных одеял для посудомоечной машины Lowes. Универсальное пластиковое изоляционное одеяло для водонагревателя Frost King. Отправка в тот же день. com за последний месяц посетило более 10 тысяч пользователей. 7″H с использованием сменных… Прочные изоляционные покрытия легко хранить, транспортировать и использовать.98 за очень большую двуспальную кровать. Ищите умнее с нами. Одеяло из керамического волокна (плотность 6 #, 2300 ° F), 1 дюйм. Проверить цену. 1. Защита вашей личной информации является приоритетом. Нанесение на половину стены: прибейте полосу обрешетки размером 2 x 2 дюйма к краю плиты подоконника в верхней части всех стен, подлежащих изоляции. ca Это одеяло обладает большой толщиной и плотностью, поэтому оно, несомненно, заглушит все виды звуков, исходящих от вашей посудомоечной машины. com ОРИГИНАЛЬНОЕ ОДЕЯЛО VELLUX Благодаря своей знаменитой небесной текстуре и приятной цене оригинальное одеяло Vellux остается надежным выбором отелей и домов по всему миру уже более 50 лет.Всего 15 долларов. Распродажа черных кожаных школьных ботинок Nike. 13 долларов. 12. BuyDirect — новейшее место для поиска. Хотя его легко установить и переместить, он не обеспечивает хорошего уплотнения. Используются только лучшие армированные утепленные брезентовые покрытия. Размер: 11 унций. Аксессуары для ванной комнаты. Добавьте индивидуальности своей ванной комнате с помощью забавных товаров для ванной комнаты. Покупайте шторки для душа с широким выбором дизайнов или заказывайте полную фотоверсию. Всего 10 долларов. Изоляция дома — Получите до четырех цитат бесплатно. Серый/не совсем белый цвет, может стать белым после воздействия тепла.75 долларов. Throw 51×67 «$ 12. 2. Женская зимняя куртка Tough Duck на флисовой подкладке из шерпы, коричневый, L. Идеально подходит для дома, а также для отдыха на улице или даже для просмотра хоккейного матча. Купите еще Купите кровать … Купить PIT BOSS 67344 Утепленное одеяло для Грили серии 1100, серые, от Walmart Canada. Постельные принадлежности: сделайте уютную кровать с помощью нестандартных одеял и пододеяльников. com Утепление одеял является одним из наиболее распространенных видов изоляции для стен и чердачных полов. Обе системы работают хорошо, они просто разные и .UPC: 0469802950188. Поскольку стоимость большинства чехлов составляет около 30 долларов, компания Newtex производит ряд термостойких тканей, включая тканые стекловолоконные ткани Zetex® и ZetexPlus®, алюминированную ткань Z-Flex® и сварочное покрывало Z-Shield™ Salmon.. Одеяло из керамического волокна для дровяных печей Quadrafire. Изолированные покрытия для поддонов и одеяла. В дополнение к этим оберткам водонагревателя вы получаете прокладки, ленту из фольги и гипоаллергенный комплект изоляции. Одеяло Jungle — это теплая, легкая и менее громоздкая альтернатива домашнему одеялу, которое идеально подходит для дополнительного тепла во время кемпинга, в чрезвычайных ситуациях или даже для того, чтобы укутаться в холодную ночь, пока вы наслаждаетесь костром или любуетесь закатом.Распродано. S. Сравните цены и сэкономьте деньги на Одеяла и Пледы. Изолированные транспортные средства Изолирующие покрытия для поддонов и одеяла Even Temp™ представляют собой прочные и легкие изолирующие покрытия, предназначенные для защиты продуктов питания, чувствительных к температуре, во время транспортировки. Экономичный и многоразовый. 95. Лучшая цена. Вес: 1,83–54 доллара. ткань: выберите вариант. Комплект для изоляции гаражных ворот размером 6875 футов x 8 футов. Изоляция доски гаражных ворот из полистирола. Размер 48 дюймов x 75 дюймов x 3 дюйма толщиной. Покупайте наш надежный выбор покрытий для отверждения бетона.Everbilt 3/4 дюйма. Доставка на дом (Сроки доставки см. на странице оформления заказа) Сайт в магазин (Сроки доставки см. на странице оформления заказа) Количество. 5 долларов. изоляция4без. Изоляция из стекловолокна площадью 56 кв. футов (15 дюймов Ш x 93 дюйма Д). На них не действует влажность и сырость. 8х0. Изоляция стены подвала укладывается горизонтально либо на половину стены, либо на всю стену, начиная с плиты подоконника. Белое хлопковое термоодеяло EverOne. Они предварительно прорезаны, поэтому быстро и легко надеваются на трубы. Утепленная толстовка. Селкирк 106036 6 дюймов.Минимизация ваших затрат. Плюшевые одеяла. Эти термостойкие ткани используются для изготовления индивидуальной защитной одежды, теплозащитных экранов, изоляции труб, сварочных одеял и другой теплоизоляции, а также R-13 EcoRoll EcoRoll, облицованного крафт-бумагой, изоляционного рулона из стекловолокна диаметром 3-1/2 дюйма. 4 шт. 19 долларов. Основы кемпинга. Цель состоит в том, чтобы обеспечить чистоту, отсутствие плесени, плесени, грязи и чего-либо еще. Скидка 20% при покупке карты Lowe’s Advantage: Счета, открытые в магазине: единовременная скидка 20% не предоставляется автоматически; вы должны попросить кассира применить скидку (штрих-код) во время покупки в магазине.Сравнивать. От 34 долларов. x 56 дюймов. IDI Insulation Distributors – ведущая американская компания по поставкам изоляции. Товар № 24399 Модель № SP57/11C. Аварийное одеяло SOL легко расстегивается и складывается в холодную погоду; в сложенном виде его легко упаковать. 96 каждая) 2 копии по 50 долларов. 8 из 5 звезд. изоляция4без. 23 доллара. Максимальная скидка составляет $100 с этим … clientname_Academy, pc_3, tc_3. Узнать больше Изоляционное одеяло для гриля Traeger Pro Series 34, работающего на древесных гранулах, защищает ваш гриль от холодной зимней погоды, помогая ему поддерживать постоянную температуру и эффективно сжигать пеллеты.является канадским дистрибьютором и онлайн-продажами. Изоляция из пеноматериала с закрытыми порами, окруженная отражающей фольгой. Все, что Вам нужно знать. От 39 долларов. Позвоните нам сегодня по телефону (786) 224 0029 Утяжеленные одеяла стали чрезвычайно популярными пару лет назад благодаря Gravity Blanket на Kickstarter, и потребители верят успокаивающему эффекту одеял. Но Особенности. Тепловое одеяло обеспечивает теплый буфер и помогает защитить от таких элементов, как снег и дождь, пока вы готовите на гриле. 00. 8 из 5 звезд 771. Совет директоров Owens Corning объявил ежеквартальные денежные дивиденды в размере 0 долларов.Изоляция трубы из пеноматериала размером 375 дюймов x 6 футов для 1-дюймовой трубы в отделе изоляции труб в Lowe’s. Лучшее одеяло для кемпинга для вашего стиля кемпинга. Разровняйте по мере необходимости. Кружка Premium Grande Photo с крышкой, 16 унций. 102. ИНГРУН. 00 (25 долл. США. 6 шт. … ОРИГИНАЛЬНОЕ ОДЕЯЛО VELLUX Благодаря своей знаменитой небесной текстуре и приятной цене оригинальное одеяло Vellux остается надежным выбором отелей и домов по всему миру уже более 50 лет. Я также использую холодильники из пенополистирола с прорезанной в них дверцей для своих диких котят.РОЗОВЫЕ Изоляционные плиты Next Gen из стекловолокна мгновенно восстанавливаются, аккуратно разрезаются и расщепляются, легко скользят и остаются в полости, помогая быстрее получать готовые к осмотру результаты. Прикрепите изоляцию из пенопласта к чердачной стороне двери. Чтобы сделать крышу теплой, утеплитель монтируется между стропилами и лагами. Поскольку этот товар не хранится на нашем складе, время обработки, время доставки и наличие на складе могут различаться. Высота: 1. Современная технология утепления кровли на сегодняшний день считается лучшим утеплителем для мансарды.EVALI IDI Insulation Distributors – ведущая американская компания по поставке изоляционных материалов. Добавьте больше индивидуальности с подушками, наволочками и наволочками. 95 долларов. 120 В — 400/800 Вт — максимальная фиксированная температура 110F (10F). Металлодетекторы Солнцезащитный крем Батарейки + Электропитание Аксессуары для кемпинга Одеяла + Пледы Аксессуары для палаток Эластичные шнуры, стяжки, + S-Biners Вентиляторы + Охлаждающая сантехника + Туалеты Багажники + Сундучки Портативные душевые брезент Защита от насекомых. Жесткий утеплитель эффективнее стекловолокна, да и короб будет.26 долларов. 98 (скидка 50%) Проверено. Экономит энергию. Плита из керамического волокна для поиска соответствующих результатов для различных типов изоляции из пенопласта. Скруглены углы. Получите скидку 5 % на соответствующую покупку или заказ, списанный с вашей карты Lowe’s Advantage Card. 60″x80». Нажмите, чтобы выиграть его за 23 доллара. 37 — 1846 долларов. Мы предлагаем быструю доставку и доступные цены. Департаменты. Используемые изоляционные одеяла должны быть пищевыми или безопасными для пищевых продуктов. (12) 12 отзывов со средней оценкой 4. Термальное хлопковое одеяло для двухспальных кроватей Sun Yin красного цвета.X 3 фута Изолированное туристическое или аварийное одеяло на всякий случай. Топ средней плотности REI Co-opMerino с молнией до половины — детский. Меры 84 дюйма 6 снаружи … 41-дюймовое изолирующее одеяло цифровой электрической коптильни Masterbuilt: подходит для любой цифровой электрической коптильни Masterbuilt до 22. Выберите варианты. Дорожная кружка Premium Tumbler Photo, 14 унций. Эта технология изоляции из отражающей фольги фактически отражает суровые температуры наружного воздуха как зимой и летом, обеспечивая изоляцию Kingspan Изоляционное одеяло для посудомоечной машины Фотографии Lowes здесь размещены и загружены Адиной Портер для вашей посудомоечной машины … 2.Толстый x 24 дюйма. Действительно для полной фотографии. 96 18 долларов. Изоляционное одеяло для посудомоечной машины Фотографии Лоуза размещены здесь и загружены Адиной Портер для вашей посудомоечной машины… Изоляционные одеяла: Batt and Roll Insulation. Неинвазивным способом канализационные одеяла помогают защитить систему от замерзания, повышая ценность и долговечность. Волокнистый материал предварительно изготавливается в виде офсетного рулона, который запрессовывается между двумя листами бумаги или фольги, или только одна сторона может быть экранирована, как в случае с рулонами. Шаг 1: Введите почтовый индекс.Загрузите свой дизайн. Легко моется, можно стирать в машине Изоляция из керамического волокна YJBE для дровяных печей, печей для пиццы, печей, кузниц и многого другого — огнеупорная термостойкость 950-1400 ° C 5. 118. Изоляция Kingspan. Puffin ™ изготовлен из сверхвысокого синтетического утеплителя премиум-класса и высококачественного микрорипстопа, что обеспечивает роскошь, тепло 1 экземпляр за 44 доллара. . 42. Этот утеплитель предварительно сжат, поэтому независимо от того, идете ли вы к своей елке или прогуливаетесь по морозным городским улицам, он помогает вашим ногам оставаться в тепле и комфорте.88 Доставка Обычно доставка занимает от 2 до 3 недель. Walmart предлагает множество продуктов Disney, поэтому ваши любимые персонажи всегда будут под рукой. Сложите завязанную часть вверх. Мы спросили наших отдыхающих, какие одеяла они любят; Вот шесть вариантов лучшего походного одеяла, которое согреет вас как дома, так и у костра. 1. 603 шт. 99. Металлический орнамент «волна». См. на Амазоне. Закрепите второй ряд обшивки 2 x 2 дюйма с помощью механических застежек на 48 или 72 дюйма ниже обшивки порога. спасти тебя.Металлическая рамка из бисера с биркой 2021 года. ИЗОЛЯЦИОННЫЕ ПОКРЫТИЯ ДЛЯ ТВЕРДЕНИЯ БЕТОНА. com Прибывает во вторник, 8 февраля. Купить теплоизолированную панель Sun Zero Duran со 100% затемнением и втулкой, темно-синюю, 50 дюймов x 108, темно-синюю, в Walmart. Варианты доставки: С места на дом (5 дней) С места в магазин (5 дней) Самовывоз в тот же день Сделано в США. Изолированный брезент и одеяла для отверждения имеют много преимуществ по сравнению с конкурентами. 00 каждый) 5 копий 125 долларов. Средний рейтинг: 4 x 15 дюймов. Изолированные покрытия для поддонов. Особенности: Прочная нейлоновая внешняя оболочка с водоотталкивающим покрытием.Throw 51×67 «$ 24. Найдите свои любимые типы одеял всех размеров, включая постельные, с подогревом, декоративные одеяла и многое другое. 99 ​​(141) Больше вариантов. 35 на обыкновенную акцию, увеличение на 35% по сравнению с предыдущим квартальным дивидендом. Откат Утеплитель 450 грамм плотностью 19 унций. 1 декабря 1901 г. Оригинальный утеплитель 3M™ Thinsulate™ типа G/KL (типы G и KL) — рабочая лошадка — теплый, прочный и универсальный, но легкий. Find My Store FIP x 24 дюйма 99 (54) Дополнительные параметры.Одеяла устойчивы к плесени и грибкам. www. Все наши валки скреплены революционной, трансформирующей промышленность технологией ECOSE. с гибкой пеной, обеспечивающей максимально возможное значение теплопроводности. космическая программа. 9″D x 37. 2300F (1260C) Температура непрерывного использования. Газоотводная дымоходная труба. Название продукта. 4. Это термоодеяло из 100% хлопка разработано для имитации термоодеяла больничного качества для сохранения тепла тела, когда вы его надеваете. 15 долларов США , Технология Powerblanket Rapid Ramp отличается ускоренным начальным временем нагрева, что быстро повышает температуру жидкостей до 110F.(9 долларов США. Компактный размер делает его идеальным в качестве повседневного рюкзака для экстренных случаев или как часть аварийного комплекта в вашем автомобиле или дома. Изготовлен из многослойной полиэтиленовой пленки, алюминия и армирующей ткани Astrolar. Eco-Shield-Blanket работает сам по себе или в сочетании с существующей изоляцией и использует технологию «Radiant Barrier», которая была первоначально разработана НАСА, чтобы сделать ваш дом более энергоэффективным.Изображение печатается на одеяле. Домой.Доступно несколько пользовательских значений R, возможна доставка по всему миру! Гарантированный низкий уровень… Сверхмощное аварийное одеяло UTOOL, водонепроницаемый изолированный брезент, брезент с отражающим покрытием, космические одеяла для выживания, термоодеяло для пеших прогулок, кемпинга 4. Изоляция Owens Corning PINK Next Gen из стекловолокна устанавливается быстрее, потому что она сделана так, как никакая другая изоляция из стекловолокна. Изоляционная лента из пенопласта и фольги. Лучший утеплитель для мансардной двери. 7 долларов. Подсчитано, что с обычным баком крышка может сэкономить до 17% на счетах за электроэнергию.Это всепогодное одеяло, идеально подходящее для зимнего и летнего использования. Tarrak Inc. com Купить оригинальное одеяло Vellux — полное / королева, мягкое, теплое, утепленное, подходит для домашних животных, домашняя кровать и диван — Moss от Walmart Canada. 5». com Спешите! Воспользуйтесь экспресс-доставкой до декабря. Frost King 2 дюйма, 4–2 фунта. Модель № 100000050513. Ярко-оранжевый внешний вид легко заметить даже в плохую погоду. Электрическое одеяло, 2-ступенчатая регулировка температуры и функция быстрого приема пищи. Одеяло, водонепроницаемое и защищающее от утечек, бежевое, 1. Сверхмощное аварийное одеяло UTOOL, водонепроницаемый изолированный брезент, светоотражающий брезент, космические одеяла для выживания, тепловое одеяло для пеших прогулок, кемпинга 4.Лучшее охлаждающее одеяло. Бесплатная доставка доступна при заказе на сумму от 35 долларов США или с членством W+. Создать сейчас. Эта технология изоляции из отражающей фольги на самом деле отражает суровые температуры наружного воздуха как зимой, так и летом, обеспечивая мгновенное обновление старого кресла и придание комнате нового ощущения, бросив одно из этих одеял, выражая при этом свой стиль. Флис является фаворитом для уютных одеял, но в … Изоляционное одеяло для посудомоечной машины Lowes имеет множество фотографий, которые объединились, чтобы узнать самые последние фотографии изоляционного одеяла для посудомоечной машины Lowes здесь, а затем вы можете получить фотографии через нашу лучшую коллекцию изоляционных одеял для посудомоечной машины Lowes. .6 из … Сверхмощное аварийное одеяло UTOOL, водонепроницаемый изолированный брезент, светоотражающее брезентовое одеяло, космические одеяла для выживания, тепловое одеяло для пеших прогулок, кемпинга 4. Шаг 3: Получите цитаты от профессионалов. 96 49 долларов. Каждое одеяло изготовлено из самых универсальных материалов в отрасли, обеспечивающих комфорт, тепло и долговечность по относительно низкой цене. Дивиденды будут выплачены 21 января 2022 г. акционерам, зарегистрированным по состоянию на 7 января 2022 г. Теплоизоляционное одеяло walmart

Влияние предварительного нагрева опорной плиты на микроструктуру однодорожечного осаждения из нержавеющей стали 316L методом направленного энергетического осаждения

Материалы (Базель).2021 сен; 14(18): 5129.

Мариангела Ломбарди, академический редактор

Поступила в редакцию 30 июля 2021 г.; Принято 31 августа 2021 г.

Abstract

Морфология микроструктуры в аддитивном производстве (АП) оказывает значительное влияние на структуру здания. Сканирование высокоэнергетическим концентрическим источником тепла приводит к быстрому нагреву и охлаждению во время осаждения материала. В результате получается уникальная микроструктура. Размер и морфология микроструктуры имеют сильную направленность, которая зависит от мощности лазера, скорости сканирования, гидродинамики ванны расплава, тепловых свойств материала и т. д.Структура зерен существенно влияет на его стойкость к растрескиванию при затвердевании и механические свойства. Контроль микроструктуры является сложной задачей для AM, учитывая множество параметров процесса. Предварительный нагрев базовой плиты оказывает значительное влияние на остаточное напряжение, бездефектную структуру АМ, а также минимизирует термическое несоответствие во время наплавки. В настоящей работе был разработан простой эксперимент по напылению одной дорожки для анализа предварительного нагрева базовой пластины на микроструктуре. Эволюция микроструктуры при различных температурах предварительного нагрева была подробно изучена при сохранении постоянных параметров процесса.Подложку равномерно нагревали от внешнего источника нагрева и перед осаждением устанавливали стабильную заданную температуру на поверхности подложки. На подложку наносили одну дорожку при комнатной температуре и температурах предварительного нагрева 200°С, 300°С, 400°С и 500°С. Впоследствии полученные микроструктурные морфологии были проанализированы и сопоставлены. Микроструктуру оценивали с помощью дифракции обратно рассеянных электронов (EBSD) в поперечном и продольном срезах.При увеличении температуры предварительного нагрева наблюдалось увеличение доли размера зерна. Предварительный нагрев базовой плиты не оказал влияния на разориентацию границ зерен. Увеличение глубины осаждения было замечено при более высоких температурах предварительного нагрева опорной плиты. Результаты оказались убедительными в том, что морфологию зерен и столбчатую ориентацию зерен можно изменить путем предварительного нагрева опорной плиты.

Ключевые слова: направленное осаждение энергии, нержавеющая сталь 316L, аддитивное производство, микроструктуры

1.Введение

Направленное осаждение энергии (DED) — это хорошо известный процесс аддитивного производства (AM) из-за его уникального применения. Материал в виде порошка/проволоки подается непосредственно в ванну расплава, создаваемую высокоэнергетическим лазерным/электронным лучом на поверхности мишени [1,2,3]. Это позволяет наносить материал на неровную поверхность. Этот метод позволяет подавать в ванну расплава комбинацию материалов. Таким образом, этот метод имеет такие применения, как ремонт инженерных компонентов, покрытие поверхности и нанесение материалов с градуированным составом.Эти приложения вызывают живой интерес к развитию микроструктуры на наплавленном материале, а также на базовой пластине. Микроструктурная настройка для адаптации механических свойств имеет большое значение. Это видно из обширной литературы по металлическим АМ [4,5,6,7,8,9,10,11,12,13,14]. Сообщается об исследованиях морфологии зерен, затвердевания ванны расплава, текстуры затвердевания, температурного градиента в ванне расплава, влияния скорости охлаждения на морфологию и размера микроструктуры для AM [15,16,17,18].

Окончательная микроструктура наплавленной структуры влияет на прочность на растяжение и пластичность. Более высокая прочность на растяжение и меньшая пластичность для конструкций, обработанных DED, появляются благодаря более тонкой микроструктуре [19]. Т. Ван и соавт. сообщили о гетерогенном зародышеобразовании в ванне расплава [11]. При затвердевании ванны расплава образовались две доминирующие микроструктуры. Эпитаксиальный рост равноосного и столбчатого зерна наблюдался на верхней поверхности и на дне ванны расплава соответственно для однотрекового осаждения в поперечном виде.На зерна базовой пластины воздействовала ванна горячего расплава. Зерна перестраивались за счет быстрого нагрева и охлаждения от большого температурного градиента. В процессе многослойного осаждения каждый нижний слой действовал как зона термического влияния (ЗТВ). Затвердевший слой частично или полностью переплавлялся, что приводило к рекристаллизации, что сказывалось на микроструктуре и механических свойствах наплавленной структуры. Столбчатый размер и ориентация зерен были преобладающими факторами механических свойств твердой структуры.Предварительный нагрев опорной плиты повлиял на ЗТВ. Сообщалось, что глубина ЗТВ увеличилась в среднем на 400 мкм для более тонкой опорной плиты [19]. При ремонте и нанесении поверхностных покрытий возник интерес к зернистой структуре наплавленной и базовой пластины [20]. Интерес вызывают исследования по нанесению DED-покрытий на поверхности [21,22]. Управление глубиной ЗТВ в DED может расширить эти области применения, включая покрытие тонкой подложки. Важно учитывать микроструктурную модификацию ремонтного компонента и при нанесении покрытия на поверхность.

На размер и морфологию зерен в ванне расплава в основном влияет температурный градиент. Морфология зерен определяется двумя параметрами: градиентом температуры внутри жидкой фазы (G) и скоростью фронта затвердевания (R). В зависимости от желаемой микроструктуры значения G и R можно контролировать главным образом параметрами процесса, такими как мощность лазера и скорость сканирования [5]. Произведение G*R определяет скорость охлаждения в интервале затвердевания. Более высокая скорость охлаждения способствует развитию тонкой столбчатой ​​структуры и направленному росту зерен, тогда как соотношение G и R определяет морфологию зерен.Более высокое отношение G/R желательно для получения упорядоченных столбчатых зерен, чего можно достичь путем охлаждения базовой плиты. Охлаждение базовой пластины во время осаждения способствует изменению отвода тепла от ванны расплава, что меняет ориентацию затвердевающих кристаллов. Этот метод приводит к снижению растрескивания при затвердевании, тогда как термическое напряжение неизбежно из-за более высокой скорости охлаждения [23]. С другой стороны, более низкое отношение G/R желательно для достижения перехода от столбчатого к равноосному (CET) за счет гомогенного зарождения зерен в ванне расплава.Одним из методов достижения более низкого отношения G/R ​​является предварительный нагрев базовой пластины. Изменение параметров процесса для настройки микроструктуры изменяет размеры ванны расплава. Морфологию зерна можно контролировать путем предварительного нагрева без изменения параметров процесса. Предварительный нагрев базовой пластины уменьшает большие температурные градиенты в ванне расплава до точки пересечения базовой пластины и нижнего слоя.

Скорость охлаждения (G*R) при нанесении трехмерной твердой структуры зависит от направления построения [14]. Более высокая скорость охлаждения была очевидна в слоях вблизи опорной пластины.Это произошло из-за отложений на опорной пластине, которая находилась при комнатной температуре и действовала как более быстрый теплоотвод. Это может привести к различным структурам зерен в твердых компонентах АМ. Изменение микроструктуры вдоль направления наращивания изменяет микротвердость. Микротвердость выше вблизи основного слоя пластины и в верхней части. Это способствует тонкой микроструктуре, созданной из-за большого температурного градиента. Накопление тепла в наплавленной структуре происходит за счет непрерывного осаждения [24].Следовательно, при осаждении средней части может появиться более высокая температура. Это приводит к крупным зернам в середине структуры, что обеспечивает относительно низкую микротвердость [25]. Идеальная температура предварительного нагрева для базовой пластины может помочь создать однородную микроструктуру в наплавленной структуре.

Высокая температура предварительного нагрева оказалась более эффективной для DED по сравнению с селективным лазерным плавлением (SLM) [26,27,28]. Корбин и др. исследовали влияние толщины подложки Ti-6AL-4V на деформацию детали при предварительном нагреве до 300 °C и сообщили, что предварительный нагрев на тонкой базовой пластине был более эффективным [29].Лу и др. изучили различные стратегии сканирования для предварительного нагрева, чтобы уменьшить остаточное напряжение и деформацию. Они сообщили, что при 700 °C начальная деформация и остаточное растягивающее напряжение вблизи опорной плиты были ниже. Наплавка при предварительном нагреве опорной плиты 700 °С и температуре окружающей среды 500 °С привела к уменьшению конечной деформации и остаточных напряжений на 90,1 % и 80,2 % соответственно [30]. Хотя влияние предварительного нагрева на остаточное напряжение и деформацию подробно изучалось несколькими авторами, о влиянии предварительного нагрева на микроструктуру в такой же степени не сообщалось.

В представленной статье одна дорожка из порошка нержавеющей стали 316L была нанесена на опорную пластину из того же материала. Затем были проанализированы микроструктурная морфология и размеры ванны расплава для различных температур предварительного нагрева опорной плиты. Параметры процесса для всех случаев сохранялись постоянными, чтобы оценить исключительно влияние предварительного нагрева базовой плиты на эволюцию микроструктуры. Было исследовано картирование зерна EBSD для одной дорожки в поперечном и продольном направлениях.Изучена зависимость формы и размера зерен от предварительного нагрева подложки. Оценивали зоны зоны слияния (FZ). Были оценены ключевые важные факторы для AM, такие как размер зерна, размеры FZ и ориентация зерна для всех случаев.

2. Экспериментальная процедура

2.1. Экспериментальная установка

Установка внешнего предварительного нагрева была разработана для системы металлического осаждения InssTek MX-600 (InssTek, Тэджон, Корея), которая оснащена технологией DED. Установка держателя опорной плиты была изменена по сравнению со стандартным оборудованием, доступным для этой машины.Нагревательный элемент (Elstein, Northeim, Германия) был размещен на держателе опорной плиты с использованием стальной рамы из соображений безопасности. Он имеет рабочую температуру до 900 °C и максимальную мощность 1000 Вт. Блок-схема установки нагревательного элемента изображена на а. Изоляция из стекловолокна была построена на высоте 45 мм от поверхности нагревательного элемента, как показано на b. Опорная плита была прочно закреплена с помощью болтов. Ориентация поверхности опорной плиты поддерживалась горизонтальной по высоте изоляции из стекловолокна.Четырехрамная конструкция была разработана для обеспечения жесткой опоры для опорной плиты. Рамы крепились болтами к держателю опорной плиты машины. Такая компоновка создавала прямой проход между нагревательным элементом и нижней поверхностью опорной плиты, окруженной изоляцией из стекловолокна толщиной 40 мм. Изоляция помогла избежать потерь тепла и поддерживать постоянную требуемую температуру опорной плиты во время наплавки.

( a ) Принципиальная схема системы обогрева ( b ) Установка предварительного нагрева.

InssTek MX-600 использует порошок в качестве сырья. Лазерная головка имеет несколько концентрических конусов, через которые проходит поток порошка и защитного газа. Порошок направляется к точечному контакту лазера с опорной плитой, где он создает ванну расплава. Вокруг лазерного и порошкового тракта подавался защитный газ со скоростью 5 л/мин для отделения ванны расплава от внешней среды во избежание окисления. Схематическая диаграмма принципа работы DED показана на рис. Ванна расплава подвергается воздействию температуры окружающей среды, когда лазерная головка перемещается с определенной скоростью подачи и направлением.Осажденный материал затвердевает и образует дорожку, как показано на рис.

Принципиальная схема процесса DED. Перепечатано из исх. [31].

Однодорожечное напыление при различной температуре предварительного нагрева опорной плиты.

Опорная плита размером 100 мм × 100 мм × 10 мм была подвергнута термообработке и разрезана на 5 частей. Это должно было сохранить историю производства, поскольку морфология зерна в базовой пластине должна быть одинаковой для всех случаев. Опорные пластины перед осаждением нагревали от комнатной температуры до соответствующих корпусов независимо друг от друга.На опорную пластину размерами 100 мм × 20 мм × 10 мм был нанесен однодорожечный отрезок длиной 80 мм. Единственная дорожка была разрезана посередине вдоль направления осаждения для исследования поперечного сечения, как показано на рис. Два набора для каждого случая температуры предварительного нагрева были депонированы для воспроизводимости и для оценки точного контроля условий предварительного нагрева. Один комплект рассматривался для детального исследования. Материал осаждали для пяти различных случаев, а именно для базовой пластины при комнатной температуре и при температурах предварительного нагрева 200°C, 300°C, 400°C и 500°C.Материал наносили после того, как в соответствующих случаях температура поверхности опорной пластины стабилизировалась. Температуру поверхности опорной пластины измеряли термопарой типа «К» [24]. Скорость повышения температуры для предварительного нагрева базовой пластины и скорость охлаждения после осаждения контролировали с использованием данных термопары в реальном времени.

Параметры процесса DED перечислены для всех пяти случаев. Приведенные ниже параметры процесса были предоставлены производителем машины DED.

Таблица 1

Параметры процесса для однодорожечного DED.

90

Process Parameter	Value
500560
500 W	500 W
Сканирующая скорость	14 мм / с
диаметр лазерного луча	0,8 мм
порошок Скорость подачи	3 г / мин
Экранирование газа и несущей 80563	Argon
Потребление газа
5 л / мин	5 л / мин
Лазерное расстояние	9 мм

2 .2. Оценка микроструктуры

Традиционная металлографическая подготовка включала шлифовку и последующую полировку по стандартной процедуре на Tegramin 30 (Struers GmbH, Ballerup, Дания). Микроструктуры выявляли травлением в растворе V2A и фотографировали с помощью светового микроскопа Nikon Eclipse MA200 (Nikon, Токио, Япония), оснащенного программным обеспечением для цифровой обработки и анализа изображений NIS Elements 5.2 (Nikon, Токио, Япония). Детальное микроструктурное наблюдение и дифракцию обратного рассеяния электронов (EBSD) выполняли на сканирующем электронном микроскопе JEOL IT 500 HR (JEOL Ltd., Токио, Япония) с камерой EDAX Hikari Super (EDAX LLC, Mahwah, NJ, USA) с размером шага 2,5 мкм, областью анализа 1076 мкм × 1080 мкм, ускоряющим напряжением 30 кВ, скоростью сканирования 100 дифрактограмм в секунду и 5 × 5 биннинг. Карты EBSD обрабатывали с 75-кратным увеличением. Сбор данных, анализ и постобработка выполнялись с использованием программного обеспечения TEAM 4.5 (EDAX LLC, Махва, Нью-Джерси, США) и EDAX OIM Analysis™ Version 8.0 (EDAX LLC, Махва, Нью-Джерси, США). Изображения EBSD и оптического микроскопа были проанализированы с использованием ImageJ версии 1.52v (доступно в Интернете: https://doi.org/10.1038/nmeth.2089 (по состоянию на 25 июля 2021 г.)).

Типовой однопутный поперечный разрез из ДЭД для вышеуказанных параметров процесса показан на рис. Осажденный материал имел отличный внешний вид по сравнению с областью базовой пластины. Важные регионы, часто используемые в этой статье, отмечены . Изображение с оптического микроскопа показывает три области. Область-A представляет собой затвердевшую область ванны расплава. Область-B — это ЗТВ на опорной плите.Область-C является материалом базовой пластины. Однодорожечная наплавка из DED сравнима с обычным процессом сварки. Область-А называется зоной слияния (ФЗ). В этой области расплавленный металл был создан из порошка и материала базовой пластины. Микроструктура в этой зоне была результатом состава материала и скорости затвердевания. Область-В создается за счет теплового воздействия со стороны ФЗ. ЗТВ – это область, где металлургический процесс протекал в твердом состоянии. ЗТВ представляет собой сложную область, и она очевидна для нескольких возможных реакций, таких как рост зерен, рекристаллизация, фазовое превращение, образование выделений и остаточное напряжение.На эти реакции влияет термическая история и состав материала в этом регионе. Скорость роста затвердевания (R) определяет морфологию зерна. Морфология дендритов зависит от градиента температуры в ванне расплава. Зародышеобразование начинается на границе раздела твердое тело-жидкость, которая образует твердую структуру внутри жидкой фазы. Дальнейшее затвердевание зависит от скрытой теплоты металла от фронта затвердевания. Тепло от поверхности раздела твердое тело-жидкость рассеивается на опорной плите.Интенсивность отвода тепла к опорной плите отражается в ЗТВ за счет рекристаллизации и ориентации зерен.

Оптическое изображение поперечного сечения однопутного.

ЗТВ является важной областью в процессе многослойного осаждения. При многослойном наплавлении для изготовления монолитных конструкций каждый нижний слой действует как ЗТВ. Важными факторами для определения ЗТВ являются температурный градиент, температуропроводность материала, мощность лазера и скорость сканирования [32].Как правило, размер ЗТВ является результатом взаимодействия параметров процесса и свойств материала.

2.3. Материал

Морфология затвердевания и степень эпитаксии роста микроструктуры аустенитной нержавеющей стали 316L были относительно стабильными. Аустенитная нержавеющая сталь 316L не претерпевает фазовых превращений в твердом состоянии. Изменение морфологии микроструктуры из-за предварительного нагрева базовой плиты можно эффективно идентифицировать, что позволило нам понять влияние предварительного нагрева на микроструктуру в процессе аддитивного производства.Поэтому в качестве материала для порошка и базовой пластины была выбрана аустенитная нержавеющая сталь 316L. Химический состав порошка, используемого для однодорожечного напыления и материала базовой пластины, указан в .

Таблица 2

Химический состав (мас.%) аустенитной нержавеющей стали 316L.

	Fe	Cr	Ni	Mo	Mn	Si
Бал.	17,2	10,4	2,3	1,3	0,8
Плита основания	Бал. 3. Результаты и обсуждение Анализ микроструктуры Микроструктура, образовавшаяся в результате осаждения одной дорожки на опорную плиту при комнатной температуре, сравнивается с морфологическими изменениями, вызванными различными температурами предварительного нагрева опорной плиты. 3.1.1. Без предварительного нагрева (WPH) Картирование зерен EBSD, показанное на рис., показывает образование зерен в области FZ. Белая линия отмечена на границах столбчатых зерен, отделяющих деформированные зерна от основной пластины. Состояние WPH Карта EBSD с цветным изображением обратной полюсной фигуры (IPF) с полярной фигурой (PF) [001]. Мелкие зерна образовались на поверхности, на которую непосредственно воздействовала температура окружающей среды. Температура в камере осаждения была около 30°С.Затвердевание в этой области в основном происходило за счет температурного градиента, создаваемого конвекционным тепловым потоком от поверхности ванны расплава к камере осаждения. Гетерогенное зародышеобразование может быть вызвано конвекционным тепловым потоком в верхней области и теплопроводностью в нижней части ванны расплава к базовой пластине. Градиент температуры в верхней части ванны расплава может быть обусловлен принудительной конвекцией. Защитный газ подавался вокруг ванны расплава для защиты от окисления. Когда лазерная головка двигалась с заданной скоростью сканирования, защитный газ непрерывно продувался на осажденный материал, как показано на рис.Это вызывает вынужденную конвекцию на поверхности ванны расплава. Это явление наблюдалось во всех случаях. Граница, образованная между ванной расплава и опорной плитой в нижней области, находилась под влиянием теплового потока проводимости. Зарождение и рост зерен начинаются от границы ванны расплава, продвигаясь к центру, известному как направленное затвердевание [33]. На изображении поперечного сечения отчетливо видно, что морфология зерен в верхней области отделена от нижнего фронта затвердевания, в котором преобладают столбчатые зерна.Аналогичная морфология зерен сообщается для DED другими исследователями [34,35]. Нижняя часть ванны расплава находилась в непосредственном контакте с опорной плитой, имеющей комнатную температуру. Это привело к более высокому градиенту температуры (G) в ванне жидкого расплава, тогда как более низкий градиент температуры был создан вдали от базовой плиты (вокруг центральной линии сварочной ванны) [36]. Таким образом, можно заметить образование крупных зерен в центре линии сварки. Карта ориентации EBSD для продольного сечения, нанесенного WPH с IPF [001]. Зерна в нижней части FZ склонны к наклону в направлении отложения, как показано на изображении продольного сечения EBSD в . Хорошо известно, что гранецентрированные кубические (ГЦК) кристаллы наиболее предпочтительно расти в направлении <100>. Зерна предпочтительно растут в кристаллографическом направлении <100> от базовой пластины, параллельной локальному направлению теплового потока. Температурный градиент на границе раздела ванны расплава и влияния опорной плиты оказывает большое влияние на морфологию зерен.Следовательно, морфологию зерен и температурный градиент можно контролировать с помощью предварительного нагрева опорной плиты, сохраняя все параметры процесса постоянными. 3.1.2. Условия предварительного нагрева Анализ EBSD предоставил информацию о развитии микроструктуры отдельных температур предварительного нагрева базовой плиты. Цветные карты IPF представляют случайную ориентацию зерен вдоль поперечных сечений для всех состояний (перпендикулярно лазерной дорожке) в формате . Все изображения показывают одну и ту же тенденцию морфологии зерен, аналогичную случаю WPH, представленному на .В нижней части ЗС преобладают столбчатые зерна. Напротив, в самой верхней части FZ преобладают мелкие зерна. Рост и перегруппировка зерен, наблюдаемые на IPF и PF, показанных на b, g соответственно, доказывают, что начиная с температуры предварительного нагрева опорной плиты 300 °C происходит увеличение площади фракции размера зерна с повышением температуры. Карты обратных полюсных фигур EBSD для предварительного нагрева опорной плиты однопутного поперечного сечения. ( a ) IPF – 200 °C ( b ) IPF – 300 °C ( c ) IPF – 400 °C ( d ) IPF – 500 °C и полюсные фигуры ( e ) WPH ( f ) 200 °С ( г ) 300 °С ( ч ) 400 °С ( i ) 500 °С. Полюсные фигуры, которые позволяют представить предпочтительную ориентацию (текстуру) в анализируемом материале (), доказали, что при однодорожечной наплавке при заданной температуре предварительного нагрева подложки прочная текстура не образовывалась. Удлиненные столбчатые зерна, перпендикулярные фронту затвердевания, наблюдаются во всех случаях. Это зависит от значения градиента температуры (G) и скорости затвердевания (R) в ванне расплава [33]. Ванна расплава создает изогнутый фронт твердой и жидкой фаз для затвердевания, а размеры ванны расплава являются динамическими.Значения G и R постоянно изменяются от точки пересечения базовой плиты до центральной линии ванны расплава [37]. Это создает конкуренцию за рост столбчатых зерен. Столбчатый рост зерен по направлению к центральной линии ванны расплава отражает направление рассеяния тепла. Предварительный нагрев опорной плиты увеличивает глубину проникновения лазера. Интересно, что в условиях предварительного нагрева до 500 °C зерна имели постоянную столбчатую ориентацию и параболическую форму, как показано на d (параболическая форма также четко видна на изображении с оптического микроскопа на рисунке 10a).Затвердевание двух фронтов затвердевания от сторон границы ванны расплава развивалось по направлению к центральной линии (вертикальный путь проникновения лазера). Это может быть результатом более глубокого проникновения лазера из-за предварительного нагрева, так как глубина переплава зависит от подводимой энергии [38]. Важно отметить, что с повышением температуры предварительного нагрева также увеличивается доля площади крупных зерен, что видно из расчета размера зерен, показанного на рис. Распределение зерен по размерам и угол разориентации рассчитывались с учетом только областей ФЗ (отмечены ) из соответствующего ИФП.Минимальный и максимальный диапазоны размера зерна лежали между 6 мкм и 94 мкм для случая WPH, как показано на а. Опорная плита при комнатной температуре действовала как поглотитель и способствовала высокой скорости оттока тепла из ванны расплава. Интересно, что диапазон размеров зерен не сильно различается для условий предварительного нагрева при 300°C и 400°C. Диапазон в основном упал между 7 мкм и примерно 125 мкм. Предварительный нагрев до 200 °C привел к увеличению доли более мелких зерен в диапазоне от 16 мкм до 66 мкм. Основываясь на наблюдениях IPF и PF, доля площади крупных зерен увеличилась после предварительного нагрева до 300 °C, что можно заметить в данных о распределении зерен по размерам, показанных на с, тогда как значительная часть площади, занятая крупными зернами более 100 мкм для предварительного нагрева при 500 °C изображен на e.Можно отметить более крупный размер зерна в диапазоне от 131 мкм до 145 мкм со значительной долей площади. Это указывает на то, что предварительный нагрев базовой пластины влияет на укрупнение зерен и долю площади расширения для более крупных зерен. Доля крупного зерна с большой площадью была рассчитана для случая предварительного нагрева опорной плиты до 500 °C. Большая площадь доли крупных зерен указывает на удержание тепла за счет предварительного нагрева подложки. Это может уменьшить термическое несоответствие между ванной расплава, генерируемой высокоэнергетическим концентрическим источником тепла, и опорной плитой.Таким образом, предварительный нагрев может свести к минимуму структурную деформацию при отделении от базовой пластины. Малоугловые границы зерен (LAGB < 5°) во всех случаях занимали большую долю (от 0,6 до 0,73). Относительно меньшая числовая доля (максимум 0,046) для большеугловых границ зерен (HAGB) рассчитывается для всех случаев. Очевидно, что предварительный нагрев базовой пластины не влияет на разориентацию границ зерен при однотрековом напылении. Аналогичные результаты получены для нержавеющей стали 316L, изготовленной методом прямого лазерного осаждения (DLD), а для термообработанного образца наблюдалось увеличение большеугловых границ (60°) [39].Напротив, предварительный нагрев сплава Ti–45Al–2Cr–5Nb, обработанного SLM, приводит к микроструктуре с преобладанием HAGB [16]. Данные о гранулометрическом составе ( a ) WPH ( b ) 200 °C ( c ) 300 °C ( d ) 400 °C ( e ) 500 °C данные о разориентации границ зерен ( f ) WPH ( г ) 200 °С ( ч ) 300 °С ( и ) 400 °С ( j ) 500 °С. Можно заметить сдвиг в средней доле площади между WPH и предварительным нагревом до 200 °C, как показано на .Кроме того, для условий предварительного нагрева при 300 °C и 400 °C средняя доля площади была почти одинаковой. Однако наблюдалось заметное увеличение для условий предварительного нагрева до 500 °C. Температура предварительного нагрева отрицательно влияет на скорость охлаждения (T = G × R) [16]. Повышение температуры предварительного нагрева приводит к уменьшению градиента температуры от ванны расплава к опорной плите. Отрицательное влияние на скорость охлаждения при предварительном подогреве опорной плиты способствовало укрупнению зерен крупных фракций. График среднего размера зерна для различных температур предварительного нагрева опорной плиты. 3.1.3. Размеры ванны расплава Ширина осажденного материала была измерена с использованием изображения, полученного оптическим микроскопом, как показано на а, а высота была измерена в продольном сечении, как показано на с. ( a ) Измерение ширины при предварительном нагреве до 500 °C Изображение оптического микроскопа ( b ) График ширины для различной температуры предварительного нагрева опорной плиты ( c ) Измерение высоты при предварительном нагреве до 500 °C ( d ) Высота участок измерения. Ширина отложения практически оставалась постоянной для всех случаев, как показано на б.Небольшое увеличение ширины можно заметить при температуре предварительного нагрева 400 °С. Результаты указывают на незначительное влияние предварительного нагрева на ширину осадка. Ширина наплавки является основным фактором для сварки. Ширина сварочной ванны определяет прочность соединения, тогда как при АМ несколько дорожек наносятся с перекрытием на следующую дорожку. Высота ванны расплава и ее консистенция важны для определения процентного содержания смешиваемых материалов и влияния на материал базовой плиты.Высота отложения измерялась от соответствующего продольного сечения. Участки, где минимальная измеренная высота отмечена синим цветом, а максимальная высота показана красным цветом, представлены в c. Высота осаждения линейно увеличивалась по мере увеличения температуры предварительного нагрева. Предварительный нагрев опорной плиты увеличил глубину проникновения лазера, что привело к увеличению высоты ЗП. Высота увеличивается от температуры предварительного нагрева 300 °С. В частности, наибольшая высота была отмечена при предварительном нагреве до 500 °C.Разница в минимальной и максимальной высоте, зарегистрированная при температурах предварительного нагрева 300 °C и выше, была почти одинаковой. Для сравнения, высота осаждения при предварительном нагреве до 500 °C оказалась более равномерной, как показано на c. 3.1.4. Продольный разрез Однодорожечное напыление было вырезано вдоль направления напыления, что обеспечивает представление о морфологии зерен перпендикулярно направлению напыления. Наблюдения, сделанные как в поперечном, так и в продольном разрезе, помогают анализировать формирование зерна в трех измерениях. Продольный вид показывает зерна, которые наклонены в сторону направления осаждения в верхней части FZ. Рост укрупненных зерен, параллельный направлению осаждения, наблюдается при предварительном нагреве до 300 °С и 400 °С. Продольный разрез при предварительном нагреве до 500 °C характеризовался более крупными равноосными зернами в верхней части, как показано на d. Карты EBSD для подогрева опорной плиты однопутного продольного сечения. Цветная карта ориентации IPF температуры предварительного нагрева ( a ) 200 °C ( b ) 300 °C ( c ) 400 °C ( d ) 500 °C. Зерна были ориентированы под углом к ​​направлению осаждения в нижней области ЗП. Видно, что во всех случаях столбчатые зерна были наклонены в сторону направления осаждения. Зерна были ориентированы около 60 ± 5 ° для WPH () и предварительного нагрева 200 ° C (а). Как правило, зерна ориентируются в сторону движущейся ванны расплава в DED. Сообщалось об ориентации зерен около 60 ± 5° для однонаправленного лазерного сканирования при многослойном осаждении для DED [40,41,42]. Следует отметить, что при предварительном нагреве до 300°С и 400°С были сформированы удлиненные столбчатые зерна, тогда как предварительный нагрев до 500°С способствовал формированию однородной микроструктуры. На продольном шлифе предварительного нагрева 300 °С и 400 °С наблюдалась неоднородная столбчатая ориентация зерен. Ориентация зерен варьировалась от 30° до 60° при предварительном нагреве до 300°С и от 40° до 80° при предварительном нагреве до 400°С. Примечательно, что при предварительном нагреве до 500°С большинство столбчатых зерен ориентировалось под углом 70°. 4.Выводы По результатам микроструктурного анализа видно, что при однодорожечной наплавке предварительный нагрев подложки влияет на морфологию микроструктуры. При предварительном нагреве до 500 °C средняя доля площади распределения зерен по размерам почти удвоилась по сравнению с базовой пластиной без предварительного нагрева. Предварительный нагрев базовой пластины для однодорожечного осаждения аустенитного материала 316L не показал явного влияния на развитие прочной текстуры и угол разориентации границ зерен. Ширина отложения была относительно стабильной во всех случаях. Высота осаждения увеличивалась с увеличением температуры предварительного нагрева. Это указывает на возможное влияние во время многослойного осаждения, когда предыдущий слой действует как платформа для осаждения. Ориентация столбчатых зерен в продольном сечении оказалась неоднородной для условий предварительного нагрева подложки 300 °С и 400 °С. В условиях предварительного нагрева до 500°C большинство столбчатых зерен имели угол ориентации около 70°.Таким образом, условия предварительного нагрева до 500°С показали преобладающее влияние на размер и ориентацию зерен. Изменение температуры предварительного нагрева подложки доказало возможность адаптировать размер и ориентацию зерен. Эти результаты имеют решающее значение для понимания влияния предварительного нагрева на многослойное осаждение. Результаты однодорожечного осаждения могут служить эталоном для измерения степени влияния во время предварительного нагрева базовой пластины до 500 °C для многослойного осаждения. Значительная трансформация при предварительном нагреве базовой пластины до 500 °C для однодорожечной наплавки указывает на необходимость оценки влияния предварительного нагрева базовой пластины на микроструктуру, механические свойства и остаточное напряжение при наплавке многослойной твердой структуры. Вклад авторов Концептуализация, А.К.; Следствие, М.К. и СП; написание – черновая подготовка, А.К.; Написание — обзор и редактирование, М.Ю. и J.D. Все авторы прочитали и согласились с опубликованной версией рукописи. Финансирование Статья была поддержана ERDF Предварительные исследования функционально градуированных материалов с помощью аддитивных технологий, № CZ.02.1.01/0.0/0.0/17_048/0007350. Заявление Институционального контрольного совета Неприменимо. Заявление об информированном согласии Неприменимо. Заявление о доступности данных Данные доступны в общедоступном репозитории. Конфликт интересов Авторы заявляют об отсутствии конфликта интересов. Сноски Примечание издателя: MDPI остается нейтральным в отношении юрисдикционных претензий в опубликованных картах и ​​институциональной принадлежности. Литература 1. Киран А., Ходек Й., Вавржик Й., Урбанек М., Джуган Дж. Разработка численного моделирования и оптимизация вычислений для процесса производства добавок направленного осаждения энергии. Материалы. 2020;13:2666. doi: 10.3390/ma13112666. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]2. Фронд М., Венцке В., Кашаев Н., Клаземанн Б., Энц Дж. Термический анализ прямого энергетического осаждения Al-Mg на основе проволоки с использованием различного лазерного излучения. Доп. Произв. 2019;29:100800. doi: 10.1016/j.addma.2019.100800. [Перекрестная ссылка] [Академия Google]3.Синг С., Тей С., Тан Дж., Хуанг С., Ён В.Ю. 2–3D-печать металлов при быстром прототипировании биоматериалов: методы аддитивного производства. В: Нараян Р., редактор. Быстрый прототип. Биоматер. 2-е изд. Издательство Вудхед; Состон, Великобритания: 2020. стр. 17–40. [Перекрестная ссылка] [Академия Google]4. Сабури А., Аверса А., Марчезе Г., Биамино С., Ломбарди М., Фино П. Микроструктура и механические свойства стали AISI 316L, полученной с помощью аддитивного производства на основе направленного осаждения энергии: обзор. заявл. науч. 2020;10:3310.doi: 10.3390/app10093310. [Перекрестная ссылка] [Академия Google]5. Бертоли Ю.С., Макдональд Б., Шенунг Дж.М. Стабильность клеточной микроструктуры при плавлении нержавеющей стали 316L в лазерном порошковом слое. Матер. науч. англ. А. 2019; 739: 109–117. doi: 10.1016/j.msea.2018.10.051. [Перекрестная ссылка] [Академия Google] 6. Рагхаван Н., Дехофф Р., Паннала С., Симунович С., Кирка М., Тернер Дж., Карлсон Н., Бабу С. Численное моделирование теплопередачи и влияние параметров процесса на адаптацию морфологии зерен IN718 в электронно-лучевом аддитивном производстве.Acta Mater. 2016; 112:303–314. doi: 10.1016/j.actamat.2016.03.063. [Перекрестная ссылка] [Академия Google] 7. Мертенс Р., Вранкен Б., Холмсток Н., Кайндс Ю., Крут Дж.-П., Ван Хамбек Дж. Влияние предварительного нагрева порошкового слоя на микроструктуру и механические свойства деталей SLM из инструментальной стали h23. физ. Процессия. 2016; 83: 882–890. doi: 10.1016/j.phpro.2016.08.092. [Перекрестная ссылка] [Академия Google]8. Вей Х., Элмер Дж., Деброй Т. Происхождение ориентации зерен при затвердевании алюминиевого сплава. Acta Mater. 2016; 115:123–131.doi: 10.1016/j.actamat.2016.05.057. [Перекрестная ссылка] [Академия Google]9. Сонг Х., Се М., Хофманн Ф., Иллстон Т., Коннолли Т., Рейнхард С.Т., Этвуд Р.К., Коннор Л.Д., Дракопулос М., Фрэмптон Л. и др. Остаточные напряжения и микроструктура в образцах с прямым лазерным осаждением в порошковом слое (PB DLD). Междунар. Дж. Матер. Форма. 2015; 8: 245–254. doi: 10.1007/s12289-014-1163-1. [Перекрестная ссылка] [Академия Google] 10. Лю Ф., Линь С., Ян Г., Сонг М., Чен Дж., Хуанг В. Микроструктура и остаточное напряжение быстроформованного лазером суперсплава Inconel 718 на основе никеля.Опц. Лазерная технология. 2011;43:208–213. doi: 10.1016/j.optlastec.2010.06.015. [Перекрестная ссылка] [Академия Google] 11. Ван Т., Чжу Ю., Чжан С., Тан Х., Ван Х. Эволюция морфологии зерен компонентов титанового сплава в процессе производства добавок для лазерного напыления. J. Alloys Compd. 2015; 632: 505–513. doi: 10.1016/j.jallcom.2015.01.256. [Перекрестная ссылка] [Академия Google] 12. Ван Л., Ван Н. Влияние ориентации подложки на формирование равноосных рассеянных зерен в монокристаллических суперсплавах с лазерным переплавом: экспериментальное исследование.Acta Mater. 2016; 104: 250–258. doi: 10.1016/j.actamat.2015.11.018. [Перекрестная ссылка] [Академия Google] 14. Пак Дж., Ким Дж.-Ю., Джи И., Ли С.Х. Численные и экспериментальные исследования лазерного осаждения металлов (LMD) с использованием STS 316L. заявл. науч. 2020;10:4874. doi: 10.3390/app10144874. [Перекрестная ссылка] [Академия Google] 15. Герцог Д., Сейда В., Вициск Э., Эммельманн К. Аддитивное производство металлов. Acta Mater. 2016; 117: 371–392. doi: 10.1016/j.actamat.2016.07.019. [Перекрестная ссылка] [Академия Google] 16. Ли В., Лю Дж., Чжоу Ю., Вэнь С., Вэй К., Ян С., Ши Ю. Влияние предварительного нагрева подложки на текстуру, фазу и нанотвердость сплава Ti–45Al–2Cr–5Nb, обработанного методом селективного лазерного плавления. Скр. Матер. 2016; 118:13–18. doi: 10.1016/j.scriptamat.2016.02.022. [Перекрестная ссылка] [Академия Google] 17. Цзя К., Гу Д. Селективное лазерное плавление деталей из суперсплава Inconel 718: уплотнение, микроструктура и свойства. J. Alloys Compd. 2014; 585:713–721. doi: 10.1016/j.jallcom.2013.09.171. [Перекрестная ссылка] [Академия Google] 18.Кистлер Н.А., Корбин Д.Дж., Нассар А.Р., Ройцель Э., Биз А.М. Влияние условий обработки на микроструктуру, пористость и механические свойства ремонта Ti-6Al-4V, изготовленного методом направленного энергетического осаждения. Дж. Матер. Процесс. Технол. 2019; 264:172–181. doi: 10.1016/j.jmatprotec.2018.08.041. [Перекрестная ссылка] [Академия Google] 19. Биз А.М., Кэрролл Б.Е. Обзор механических свойств сплава Ti-6Al-4V, полученного методом лазерной аддитивной технологии с использованием порошкового сырья. ДЖОМ. 2015; 68: 724–734. doi: 10.1007/s11837-015-1759-z.[Перекрестная ссылка] [Академия Google] 20. Сабури А., Аверса А., Марчезе Г., Биамино С., Ломбарди М., Фино П. Применение аддитивного производства на основе направленного осаждения энергии в ремонте. заявл. науч. 2019;9:3316. doi: 10.3390/app9163316. [Перекрестная ссылка] [Академия Google] 21. Вавржик Й., Хрбачкова Т., Сальветр П., Бразда М. Стеллитное покрытие, нанесенное осаждением направленной энергии; Материалы 29-й Международной конференции по металлургии и материалам; Брно, Чехия. 20–22 мая 2020 г.; стр. 822–826. [Перекрестная ссылка] [Академия Google] 22.Ваврик Дж., Сальветр П., Урбанек М., Ходек Дж., Бразда М., Билый М. Микроструктурные наблюдения образца 15-5ph – стеллита, отложенного из аммония. ММ наук. Дж. 2021; 2021:4316–4321. doi: 10.17973/MMSJ.2021_03_2021003. [Перекрестная ссылка] [Академия Google] 23. Chen Y., Lu F., Zhang K., Nie P., Hosseini S.R.E., Feng K., Li Z. Дендритная микроструктура и горячее растрескивание изготовленного с помощью лазерной добавки Inconel 718 при улучшенном базовом охлаждении. J. Alloys Compd. 2016; 670: 312–321. doi: 10.1016/j.jallcom.2016.01.250. [Перекрестная ссылка] [Академия Google] 24.Киран А., Ходек Я., Вавржик Я., Лукаш О., Урбанек М. Моделирование деформации симметричной опорной плиты из стали 316L для процесса аддитивного производства и экспериментальной калибровки; Материалы 29-й Международной конференции по металлургии и материалам; Брно, Чехия. 20–22 мая 2020 г.; стр. 862–867. [Перекрестная ссылка] [Академия Google] 25. Томпсон С.М., Биан Л., Шамсаи Н., Ядоллахи А. Обзор прямого лазерного осаждения для аддитивного производства; Часть I: Явления переноса, моделирование и диагностика.Доп. Произв. 2015; 8:36–62. doi: 10.1016/j.addma.2015.07.001. [Перекрестная ссылка] [Академия Google] 27. Бухбиндер Д., Майнерс В., Пирч Н., Виссенбах К., Шраге Дж. Исследование снижения искажений за счет предварительного нагрева при изготовлении алюминиевых компонентов с использованием селективного лазерного плавления. J. Laser Appl. 2014;26:012004. doi: 10.2351/1.4828755. [Перекрестная ссылка] [Академия Google] 28. Мотибане Л.П., Тшабалала Л.С., Мате Н.Р., Хусейн С., Кнутсен Р.Д. Влияние предварительного нагрева порошкового слоя на искажение и механические свойства при высокоскоростном селективном лазерном плавлении.ИОП конф. сер. Матер. науч. англ. 2019;655:012026. doi: 10.1088/1757-899X/655/1/012026. [Перекрестная ссылка] [Академия Google] 29. Корбин Д.Дж., Нассар А.Р., Ройцель Э., Биз А.М., Михалерис П. Влияние толщины подложки и предварительного нагрева на искажение лазерного осаждения Ti–6Al–4V. Дж. Мануф. науч. англ. 2018;140:061009. doi: 10.1115/1.4038890. [Перекрестная ссылка] [Академия Google] 30. Лу С., Линь С., Чиументи М., Сервера М., Ху Ю., Цзи С., Ма Л., Ян Х., Хуанг В. Остаточное напряжение и деформация прямоугольных и S-образных Ti-6Al-4V частей направленным выделением энергии: моделирование и экспериментальная калибровка.Доп. Произв. 2019;26:166–179. doi: 10.1016/j.addma.2019.02.001. [Перекрестная ссылка] [Академия Google] 31. Юнкер Д., Хентшель О., Шмидт М., Мерклейн М. Квалификация лазерного аддитивного производства для изготовления ковочных инструментов. Веб-конференция MATEC. 2015;21:08010. doi: 10.1051/matecconf/20152108010. [Перекрестная ссылка] [Академия Google] 32. Принципы металлургии сварки. Джон Уайли и сыновья, ООО; Хобокен, Нью-Джерси, США: 2015. стр. 9–83. [Перекрестная ссылка] [Академия Google] 33. Курц В., Фишер Д.Дж. Основы твердения.4-е изд. Публикации Транс Тек, Лтд.; Цюрих, Швейцария: 1998. [Google Scholar]34. Сегерстарк А., Андерссон Дж., Свенссон Л.-Э. Исследование лазерного осаждения сплава 718 на подложку из нержавеющей стали EN 1.4401. Опц. Лазерная технология. 2017; 97: 144–153. doi: 10.1016/j.optlastec.2017.05.038. [Перекрестная ссылка] [Академия Google] 35. Шрикант С., Гассемали Э., Хуртиг К., Джоши С., Андерссон Дж. Влияние параметров процесса прямого энерговыделения на однодорожечные отложения сплава 718. Металлы. 2020;10:96.doi: 10.3390/met10010096. [Перекрестная ссылка] [Академия Google] 36. Триведи Р., Дэвид С.А., Эшелман М.А., Витек Дж.М., Бабу С.С., Хонг Т., Деброй Т. Наблюдения на месте затвердевания сварочной ванны с использованием прозрачных металлоаналоговых систем. Дж. Заявл. физ. 2003;93:4885. doi: 10.1063/1.1559934. [Перекрестная ссылка] [Академия Google] 37. Дюпон Дж.Н. В: Основы затвердевания сварных швов. Линерт Т., Зиверт Т., Бабу С., Акофф В., редакторы. АСМ Интернэшнл; Алмере, Нидерланды: 2011. [CrossRef] [Google Scholar]38. Ядроцев И., Крахмалев П., Ядройцева И., Йоханссон С., Смуров И. Влияние энерговклада на морфологию и микроструктуру селективного лазерного плавления одиночной дорожки из металлического порошка. Дж. Матер. Процесс. Технол. 2013; 213:606–613. doi: 10.1016/j.jmatprotec.2012.11.014. [Перекрестная ссылка] [Академия Google] 39. Ядоллахи А., Шамсаи Н., Томпсон С.М., Сили Д.В. Влияние временного интервала процесса и термической обработки на механические и микроструктурные свойства нержавеющей стали 316L, нанесенной прямым лазерным напылением. Матер. науч.англ. А. 2015; 644: 171–183. doi: 10.1016/j.msea.2015.07.056. [Перекрестная ссылка] [Академия Google] 40. Динда Г., Дасгупта А., Мазумдер Дж. Контроль текстуры во время лазерного осаждения суперсплава на основе никеля. Скр. Матер. 2012; 67: 503–506. doi: 10.1016/j.scriptamat.2012.06.014. [Перекрестная ссылка] [Академия Google] 41. Динда Г., Дасгупта А., Мазумдер Дж. Эволюция микроструктуры в сплаве Al–11,28%Si, осажденном лазером. Серф. Пальто. Технол. 2012;206:2152–2160. doi: 10.1016/j.surfcoat.2011.09.051. [Перекрестная ссылка] [Академия Google] 42.Деброй Т., Вей Х.Л., Зубак Дж.С., Мукерджи Т., Элмер Дж.В., Милевски Дж.О., Биз А.М., Уилсон-Хейд А., Де А., Чжан В. Аддитивное производство металлических компонентов — процесс, структура и свойства. прог. Матер. науч. 2018;92:112–224. doi: 10.1016/j.pmatsci.2017.10.001. [CrossRef] [Google Scholar] Целлюлозная изоляция — Разумный выбор — Строительные технологии Обратите внимание: Эта старая статья нашего бывшего преподавателя остается доступной на нашем сайте для архивных целей.Некоторая информация, содержащаяся в нем, может быть устаревшей. Изоляция из целлюлозы — это разумная альтернатива стекловолокну. Это экологичное, эффективное, нетоксичное и доступное тепловое решение, на которое стоит обратить внимание. Пола Физетта – © 2005 Тепловая защита дома имеет важное значение; контролируя долговечность, стоимость эксплуатации и комфорт домовладельца. Изоляция из стекловолокна является стандартным носителем. Вездесущие тюки розового и желтого стекловолокна изолируют более 90% новых домов, построенных в Соединенных Штатах.Но у домовладельцев есть много хороших вариантов. Доступны пенопласт, минеральная вата, целлюлоза и даже хлопковая изоляция. Изоляционные материалы бывают разных видов. Их напыляют, скрепляют скобами, выдувают, прибивают гвоздями или просто укладывают на место. Выбор может быть трудным для просеивания, но изоляция из целлюлозы считается сильным соперником. Общий стандарт, по которому измеряется изоляция, R-значение, представляет собой уровень сопротивления тепловому потоку. Значение R измеряет сопротивление проводимости — способность материала препятствовать потоку тепла вдоль непрерывной цепи материи, из которой состоит твердый материал.Большая часть тепла в доме обычно теряется за счет теплопроводности. Целлюлоза не является чем-то необычным в этом отношении. Как и многие изоляционные материалы, он обеспечивает значение R примерно R-3,5 на дюйм толщины. Но утечка воздуха через трещины, пустоты и зазоры имеет важное значение, на нее приходится примерно одна треть теплопотерь среднего дома. Целлюлоза является превосходным воздухоблокатором. Тепло и комфорт также теряются через конвекцию ; при сквозняках внутри дома, в стенных полостях или чердаках тепло перемещается в другие места.Технически это отличается от утечки воздуха, когда нагретая воздушная масса фактически выбрасывается из дома. Плотно упакованная целлюлоза обеспечивает термически эффективное, экономичное и удобное решение.   Материал   Целлюлоза является «зеленой». Он на 80% состоит из переработанной газетной бумаги. Волокно химически обработано нетоксичными боратными соединениями (20% по весу) для защиты от огня, насекомых и плесени. Ассоциация производителей целлюлозной изоляции (CIMA) утверждает, что изоляция дома площадью 1500 квадратных футов с помощью целлюлозы позволит перерабатывать столько газет, сколько человек потребит за 40 лет.Если бы все новые дома были изолированы целлюлозой, это ежегодно удаляло бы 3,2 миллиона тонн газетной бумаги из национального потока отходов. Есть куда расти. Менее 10% домов, построенных сегодня, используют целлюлозу. Целлюлоза получает «зеленые» баллы, потому что для ее производства требуется меньше энергии, чем для производства стекловолокна. Ученики утверждают, что нефтеэнергии в 200 раз меньше, чем стекловолокна. Если говорить более реалистично, издание Environmental Building News сообщает, что для производства стекловолокна требуется примерно в 8 раз больше энергии, если учесть стоимость энергии на установленную единицу R-значения. Изоляция из целлюлозы безопасна. Он сделан из бумаги, но химическая обработка придает ему постоянную огнестойкость. Производство стекловолокна создает предупреждение о том, что целлюлоза может загореться. Но независимое тестирование подтверждает его безопасность, а целлюлоза одобрена всеми строительными нормами. На самом деле, многие специалисты считают целлюлозу более пожаробезопасной, чем стекловолокно. Это утверждение основано на том, что волокна целлюлозы более плотно упакованы, эффективно забивая полости стенок воздухом для горения, препятствуя распространению огня через полости каркаса. Влажная изоляция любой полоски плохая. Но целлюлоза гигроскопична. Он способен впитывать и удерживать жидкую воду. Необнаруженные утечки могут смачивать целлюлозу, вызывая ее провисание в полостях каркаса. Утечки воды могут сжимать слой волокна и, в крайних случаях, создавать пустое пространство, снижая его тепловые характеристики. Другая проблема заключается в том, что химические вещества, используемые для защиты целлюлозы от огня, делают ее потенциально коррозионно-активной во влажной среде. Испытания, проведенные Национальной лабораторией Ок-Риджа, показывают, что химическая обработка, используемая для обработки целлюлозы, может вызвать коррозию металлических крепежных деталей, водопроводных труб и электрических проводов, если они находятся в контакте с влажной обработанной целлюлозной изоляцией в течение длительного периода времени. Тот факт, что R-значение целлюлозы немного лучше, чем у стекловолокна, возможно, является незначительной проблемой. Войлок из стекловолокна и целлюлоза, используемые в стенах, имеют аналогичные рейтинги проводимости от R-3 до R-4 на дюйм в зависимости от плотности. И хотя изоляция из стекловолокна низкой плотности, используемая на чердаках, имеет гораздо более низкий R-2,0 на дюйм, на чердаках обычно очень мало места. Таким образом, вы можете просто уложить стекловолокно глубже, чтобы получить необходимое значение R. Изоляция из целлюлозы обеспечивает большую устойчивость к утечке воздуха, и для меня это очень важно.Производители стекловолокна указывают на испытания, демонстрирующие, что утечку воздуха можно контролировать с помощью специальных систем воздушного барьера. Истинный. Установите идеально непрерывную обшивку, герметики, прокладки и герметики, и вы эффективно заблокируете утечку воздуха с помощью стекловолокна или целлюлозы. Но простой факт остается фактом: плотно упакованная целлюлоза блокирует воздух лучше, чем стекловолокно. Стекловолокно зависит от захваченного воздуха в качестве изоляции. Целлюлоза изготавливается из древесного волокна, а ячеистая структура древесины, естественно, более устойчива к теплопроводности.Когда специальные системы воздушного барьера не установлены идеально (что случается редко), выигрывает целлюлоза. Приложение Подготовка Важно выбрать правильный изоляционный материал. Однако качество монтажа имеет решающее значение. Эффективные системы изоляции требуют тщательной подготовки. Вооружившись надежным пистолетом для герметика и аэрозольным баллончиком с изоляционной пеной, заделайте все отверстия в конструкционной оболочке перед изоляцией. Наибольшие возможности для герметизации воздуха существуют в верхней и нижней части птичника, поскольку там существует наибольшее давление дымовой трубы.Теплый воздух поднимается и наиболее энергично выходит вверх по дому. Замещающий воздух наиболее интенсивно проникает на самые низкие уровни. Начните с устранения утечек воздуха на чердаке. Герметизируйте места вокруг электрических ламп, распределительных коробок, корпусов вентиляторов, труб и проводов. Обязательно загерметизируйте места, где стеновые плиты пересекаются с мансардным этажом. Загерметизируйте соединения воздуховодов и проходы через потолок. Будьте осторожны возле дымоходов. Используйте негорючий уплотнительный материал. Установите перегородки в каждом пролете стропил на карнизе, чтобы не блокировать вентиляционные отверстия софита.Оставьте достаточно места над перегородками, чтобы вентиляционный воздух проходил через вентиляционные отверстия на потолке на чердак, где он мог выходить через коньковую вентиляционную систему. Повторите эту стратегию герметизации потолка подвала, чтобы заблокировать точки проникновения. И наконец, по возможности, герметизируйте стены. Заделайте все зазоры в стеновой обшивке и каркасе. Заполните узко расположенные шпильки и заголовки. Герметизация оконных, электрических и сантехнических отверстий. После того, как все точки утечки будут загерметизированы, можно приступать к установке целлюлозной изоляции.Целлюлоза бывает двух основных видов: сухое волокно, которое вдувается в открытые чердаки и закрытые полости; влажное волокно, распыляемое в открытые полости стен. Вспененная целлюлоза Вспененная целлюлоза может быть установлена ​​в новых или существующих конструкциях. Он популярен при модернизации, потому что существующая отделка стен не удаляется для установки изоляции. Его предпочитают использовать на чердаках, потому что вы можете выдувать волокна на неограниченную глубину, чтобы добиться глубокого покрытия с минимальными затратами труда. Выдувная целлюлоза представляет собой измельченную газетную бумагу, которая устанавливается на специальном оборудовании. Подкованные в строительстве домовладельцы могли бы установить вспененную целлюлозу на открытых чердаках; не стены или крыши собора. Вы можете использовать выдувные машины в пунктах проката и у продавцов строительных материалов, которые продают целлюлозную изоляцию. Но в целом это работа для профи. На бумаге приложение простое. Сухое целлюлозное волокно выдувается через шланг на открытые чердаки или в закрытые полости стен, полов или крыш соборов. Для запуска оборудования требуется два человека. Один человек подает сухое волокно в бункер; разбивание комков целлюлозы по мере ее поступления в систему продувки. Бункер и воздуходувка могут быть расположены внутри или снаружи птичника. Другой человек управляет шлангом, который прикреплен к воздуходувке и проходит к местам, где будет наноситься изоляция. Соотношение воздуха и волокна регулируется, и после некоторых экспериментов достигается правильный баланс. Гибкий шланг диаметром 3 дюйма обычно используется для подачи волокна на открытые чердаки.Если мансардный этаж уже установлен, удалите некоторые доски или просверлите отверстия в стратегически важных местах, чтобы заполнить полости пола изоляцией. Если полые полости уже заполнены, продуйте дополнительный слой целлюлозы непосредственно поверх обшивки пола, чтобы улучшить уровень защиты. Работа пыльная и обязательно в маске. Задувание волокна в закрытые полости стены и каркаса собора отличается. Здесь к концу большего шланга присоединяется меньшая наливная трубка диаметром 1 или 2 дюйма.Наполнительная трубка вставляется в закрытые полости через ряд стратегически расположенных отверстий. Общая идея состоит в том, чтобы просверлить серию 2-дюймовых отверстий горизонтально по всей поверхности конструкции так, чтобы отверстия располагались по центру каждой полости каркаса. В зависимости от длины полости каркаса и метода заполнения аппликатора требуется одно или несколько отверстий на отсек каркаса. Заливка стен и крыш соборов снаружи – типичная практика. Куски сайдинга или кровли удаляются, просверливаются отверстия и вставляются трубки для заполнения изоляцией.Давление воздуха увеличивается для заполнения полостей, чтобы обеспечить более плотно упакованную инъекцию, называемую целлюлозой с плотной упаковкой . Узкая наполнительная трубка вставляется в отверстия и проталкивается в пределах фута от дальнего конца закрытой полости, когда начинается продувка. Когда уплотненная изоляция становится достаточно плотной, чтобы остановить воздуходувку, шланг немного вытягивается. Воздуходувка включается, и заполнение возобновляется. Процесс повторяется до тех пор, пока полость каркаса не будет заполнена. Затем перепрыгните к отверстию (ям) в соседней полости.Введенное волокно плотно уплотняется вокруг проводов, сантехники и других отверстий, образуя воздухонепроницаемое изоляционное покрытие со слегка повышенным значением R, приближающимся к R-4 на дюйм. Отверстия затыкаются, а сайдинг и кровельное покрытие латаются или переустанавливаются после завершения продувки. Целлюлоза также может вдуваться в полости стен или сводов соборов изнутри. Снимите внутреннюю отделку, просверлите или просто просверлите отверстия во внутренней поверхности гипсокартона и продуйте. Замените отделку и залатайте отверстия после того, как полости будут заполнены.В новом строительстве стены должны быть закрыты пластиковой пленкой, армированной волокном, или гипсокартоном, прежде чем целлюлозу можно будет вдувать в каркас. Пластиковая пленка служит пароизоляцией. Выберите любую стратегию, наиболее подходящую для вашей ситуации. Если у вас есть дом, который был изолирован много лет назад с недостаточным уровнем изоляции, вам не повезло. Квалифицированные специалисты по целлюлозе могут змейкой наполнить трубы в стене, уже заполненной войлоком из стекловолокна. Установщик заполняет полости плотной целлюлозой таким образом, чтобы раздавить существующую изоляцию, не сбивая войлок, и добиться полного равномерного нанесения нового целлюлозного волокна.Целью любого применения является обеспечение полного покрытия, установленного с плотностью, которая не осядет со временем. Распыляемая целлюлоза Вспененная целлюлоза является отличным вариантом для чердаков и модернизаций, когда сухое волокно может поддерживаться чердачным перекрытием или закрытой полостью стены. Однако влажно-напыляемая целлюлоза представляет собой эффективное решение для открытых полостей стен в новом строительстве. Влажная целлюлоза представляет собой липкий материал. Он распыляется непосредственно в открытые полости стены между стойками, прямо на наружную обшивку, где остается на месте.Он обеспечивает сплошную, воздухонепроницаемую и полностью заполненную полость стены. Основное целлюлозное волокно, используемое для напыления, такое же, как и для выдувания: переработанная газетная бумага с химическими добавками. Отличие состоит в том, что распыляемую целлюлозу смачивают водой, а иногда в смесь добавляют немного клея. Сухое целлюлозное волокно выдувается из машины через 2 1/2-дюймовый шланг, как и его аналог, выдуваемый сухим способом. Однако к концу заливного шланга присоединен водяной шланг с насадкой высокого давления, напоминающей мойку высокого давления.Он распыляет на волокно водяной туман, когда оно выпускается из шланга. Спрей одновременно увлажняет поверхность полости стены, обеспечивая липкое контактное соединение между материалами каркаса и изоляционным волокном. Поток воды регулируется аппликатором, чтобы установить важный баланс. Волокно должно быть достаточно влажным, чтобы постоянно прилипать к стене, но не настолько влажным, чтобы вызвать проблемы с влажностью. Влажное волокно выстреливается до тех пор, пока полости стен не переполнятся, просто гордясь толщиной стенки.Затем переполненные стены очищают до точной толщины каркаса стены с помощью вращающейся щетки, называемой скруббером. Добавление влаги в полость стен дома — деликатная тема. Один из них производители стекловолокна любят рекламировать как опасный для здоровья человека и конструкций. Правда в том, что плохое приложение может быть опасным и неэффективным. Неопытный аппликатор может ввести небезопасный уровень воды в стеновую систему. В результате может появиться плесень, грибок и даже гниль. С другой стороны, опытные аппликаторы достигают эффективного и безопасного баланса влаги и волокон и обеспечивают превосходную систему изоляции.Целевое содержание влаги составляет примерно 30% по весу. Свежераспыленная целлюлоза должна быть влажной, но вы не сможете выжать воду из горсти, если попробуете. По мере высыхания напыляемой целлюлозной изоляции она становится жесткой и очень устойчивой к оседанию. Стены с напылением следует оставить открытыми до тех пор, пока содержание влаги (MC) в волокне не упадет ниже 25%. Обычно для этого требуется 2-дневный период высыхания в зависимости от климатических условий. Установщик должен проверить МС с помощью влагомера, чтобы убедиться, что волокно сухое, прежде чем разрешать заделку стен. Напыляемая целлюлоза — это не все розы. Весь дом можно утеплить за один день, но это будет очень грязный день. Внутри дом будет напоминать сочетание зимней метели и прибрежного тумана. Перед установкой окна, двери и электрические коробки должны быть защищены пластиковой пленкой и лентой. Дующие волокна раздражают дыхательные пути и глаза, поэтому обязательно надевайте защитную маску и очки. Море отходов волокна необходимо постоянно пылесосить и сгребать лопатой.Распыление влажной целлюлозы в условиях заморозков является тяжелым испытанием для оборудования, а время сушки может затянуться до минимума. И несмотря на конкурентоспособную цену, он будет стоить на несколько сотен долларов больше, чем изоляция из стекловолокна. Но плюс достойный. Напыляемая целлюлоза – это экологически чистый материал, который укладывается с высокой плотностью. Покрытие завершено. В стенах нет пустот. Все проводные и сантехнические проходки автоматически и полностью герметизируются. Профессионально установленное приложение герметично, удобно, энергоэффективно и безопасно.В стенных полостях меньше тепловых коротких замыканий и практически отсутствуют конвективные токи. В целом клиенты сообщают о меньшем сквозняке и более комфортной жизни. В качестве бонуса многие считают, что превосходная воздухонепроницаемость и впитывающие свойства напыляемой целлюлозы обеспечивают более спокойную атмосферу в помещении.   Наем подрядчика Сравнивать цены конкурирующих изоляционных систем сложно. Затраты варьируются от места к месту и даже между аппликаторами в той или иной области.Как правило, целлюлозные установки конкурентоспособны по цене со стекловолокном и намного дешевле, чем вспененные на месте. Но работоспособность любой системы утепления зависит от качества ее монтажа. Требуйте высокого качества. Задавать много вопросов. Убедитесь, что установщики указывают больше, чем R/дюйм. Спросите их, как они достигают высокой степени герметичности и надлежащего покрытия. Спросите список ссылок и обязательно позвоните по ссылкам. Уложились ли монтажники в график? Были ли они чистыми, организованными и вежливыми? Довольны ли заказчики реализованным проектом? Федеральная торговая комиссия (FTC) регулирует изоляцию домов посредством своего Правила 460 о домашней изоляции (см.ftc.gov/bcp/rulemaking/rvalue/16cfr460.htm) В правиле указано: Покупателям DIY необходимо предоставить информационные бюллетени. Потребители, нанимающие подрядчиков, должны получать информационные бюллетени об установленной изоляции. Клиенты должны получить договор или квитанцию ​​об установленной изоляции. В квитанции должны быть указаны площадь покрытия, толщина, R-коэффициент и количество использованных мешков с волокном. Квитанция должна быть датирована и подписана установщиком. Продавцы новых домов должны указывать в каждом договоре купли-продажи тип, толщину и коэффициент R каждого типа изоляции, установленной в каждой части дома. После того, как вы выбрали подрядчика, убедитесь, что общая стоимость, график платежей и гарантии четко указаны. Убедитесь, что установленное значение R задокументировано. И будьте очень осторожны с контрактами, в которых используются зыбкие слова, такие как «средний» или «номинальный». Ваши усики должны подняться, если предложение о работе выражено только с точки зрения толщины.Вы хотите знать установленное R-значение.   Боковая панель   Существует множество вариантов утепления дома. Министерство энергетики США предоставляет потребителям полезный инструмент, который поможет вам определить, сколько теплоизоляции вам следует использовать в вашем доме, исходя из вашего почтового индекса. Посетите веб-сайт Министерства энергетики США по адресу http://www.ornl.gov/~roofs/Zip/ZipHome.html и воспользуйтесь Программой изоляции с почтовым индексом, чтобы узнать о наиболее экономичном уровне изоляции для вашего дома.Программа проведет вас через важные элементы, которые необходимо знать о вашем доме и климате. Вот таблица, в которой перечислены некоторые R-значения, которые Министерство энергетики присваивает различным изоляционным материалам. Тип изоляции Значение R на дюйм толщины Одеяло или войлок из стекловолокна 3,2 Войлок из высокопрочного стекловолокна 3.8 Насыпное стекловолокно 2,5 Рыхлая минеральная вата 2,8 Целлюлозный наполнитель 3,5 Плотная целлюлоза 4,0* Пенополистирол 3,8 Плита из экструдированного полистирола 4,8 Полиизоциануратная плита, необлицованная 5,8 Полиизоциануратный картон, фольгированный 7. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт 2019 © Все права защищены.
