Как крепить лаги к бетонному полу

Главная » Статьи » Как крепить лаги к бетонному полу

Как крепить лаги к фундаменту

Процесс крепления лаг к фундаменту

Выполнив монтаж фундамента дома того или иного вида можно приступать к установке перекрытий первого этажа. Их основой служат деревянные брусья или оцилиндрованные бревна, уложенные горизонтально непосредственно на основание дома. Выполнить такую работу своими руками возможно лишь после тщательного изучения всех особенностей процесса.

Балки перекрытий в настоящее время представлены достаточно большим перечнем различных изделий. Самый простой вариант – брус из древесины правильного прямоугольного сечения, определяемого исходя из конкретных условий строительства.

Более сложный вид лаг перекрытий, требующий длительного процесса изготовления – балки двутавровые, имеющие сечение в виде буквы Н, поставленной на одну из боковых сторон. Изготавливают их из качественно просушенных и выстроганных по всем плоскостям деревянных брусков и полос из ОСП или качественной влагостойкой фанеры высшего сорта.

Принцип работы двутавровых балок в виде лаг перекрытий предполагает распределение основных усилий в виде изгибающих нагрузок, приходящихся вдоль плоских ребер жесткости. Благодаря этому при небольшой массе они способны выдержать очень большие нагрузки. Кроме этого, технология изготовления и прочность позволяют получать двутавровые лаги для проемов шириной, значительно превышающей стандартные 6 метров.

Балки перекрытий

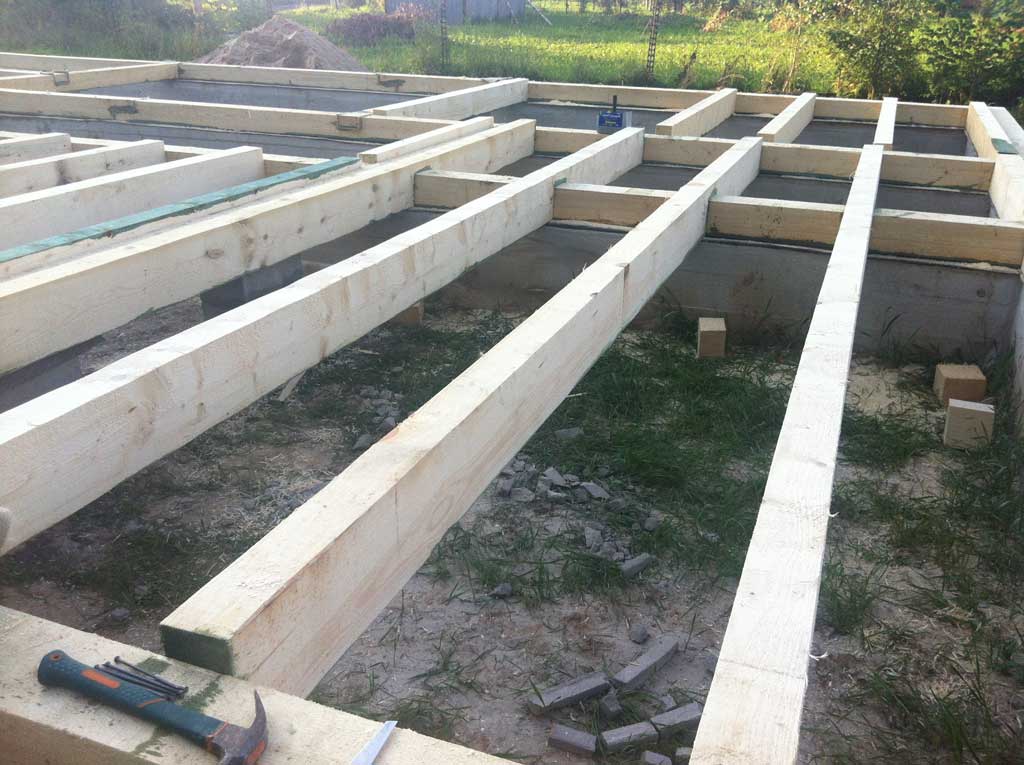

Укладка лаг на фундамент выполняется по определенным правилам, о которых и пойдет речь в дальнейшем. Непосредственно перед монтажом пиломатериала необходимо правильно подготовить его для дальнейшего использования. Выбирать следует качественные бруски из дуба, осины или древесины хвойных пород. Основные требования, предъявляемые к ним следующие:

• Влажность лаг должна лежать в пределах 14-18%. Достигают этого простой атмосферной или более качественной камерной сушкой. Использовать влажную свежеспиленную древесину категорически запрещается, так как правильно положить лаги на фундамент не удастся из-за последующего коробления при их высыхании.
• Лаги должны иметь правильную геометрию по длине и в сечении. Перед тем, как положить лаги на фундамент их подвергают дополнительной механической обработке в виде строгания электрорубанками. Высокого качества брусьев можно достичь, используя предварительно склеенные детали.
• Во избежание последующего разрушения древесины лаг под действием влаги, их необходимо тщательно защитить с помощью защитных составов. Делают это с помощью распыления или малярными валиками в два слоя с промежуточной сушкой. Более дешевым способом обработки является покрытие лаг перекрытий отработанным машинным маслом. В случае его использования обработка должна быть проведена за неделю до установки для удаления характерного запаха.

к оглавлению ↑

Крепление лаг к основанию дома

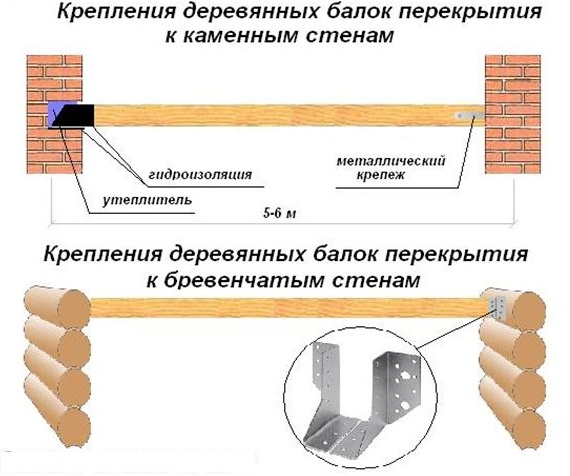

Варианты крепления лаг к основанию дома

Важным моментом является правильное крепление лаг к фундаменту дома. При этом обилие вариантов оснований требует определенных особенностей монтажа к каждому из них. Рассмотрим каждый конкретный случай отдельно.

к оглавлению ↑

Крепление балок к ленточному фундаменту

Достаточно распространенным видом является ленточный железобетонный фундамент. Он представляет собой основание шириной до полуметра, поднятое над почвой на 0,4 – 1 метр. Не все начинающие строители знают, как крепить лаги к фундаменту такого типа. Существует два основных способа:

1. Первый из них предполагает монтаж бруса непосредственно на ленту основания дома. В этом случае работы по установке лаг совмещают с монтажом боковых стен дома. В зависимости от используемого материала каркаса лаги можно уложить, врезав их в брус или бревно, обложив кирпичом или блоками, сделав в них предварительные выемки по размеру деталей перекрытия. Данный вариант удобен, так как требует минимальной дополнительной подготовки.
2. Второй способ предполагает предварительную установку на ленточный фундамент обвязочных брусьев по всему периметру основания дома. В этом случае еще до заливки фундамента или непосредственно в процессе ее в бетон устанавливают анкерные фундаментные болты, выступающие над поверхностью на150 мм. После застывания и отверждения смеси на обвязочных брусьях размечают и сверлят отверстия в местах расположения оголовков резьбовых стержней. После укладки деревянные детали притягивают к основанию дома гайками с шайбами, утопив их в древесину. После этого может выполняться укладка лаг на фундамент пошаговая инструкция которой будет расположена ниже.

Независимо от выбранного варианта укладки бруса перекрытий, выполняться она должна с соблюдением ряда обязательных требований, на которых следует остановиться подробнее.

Перед тем, как класть лаги на фундамент, необходимо правильно рассчитать требуемое количество балок. Устанавливают их с шагом, определяемым исходя из предполагаемой толщины досок, применяемых для настилки пола. Так, в случае проектирования пиломатериала для чистового покрытия сечением 20х100, 20х150 расстояние, на котором выполняется установка лаг на фундамент, составляет всего 0,3 метра.

Предполагая половое покрытие из стандартной половой шпунтованной доски толщиной 30-35 мм, шаг монтажа бруса может быть увеличен до 0,5-0,6 метра. Если вы выберите для пола покрытие из пиломатериала 50х150, смело можете укладывать лаги на расстоянии 1 метра друг от друга.

Перед тем, как укладывать лаги на фундамент в доме из пеноблоков, кирпича, дерева не лишним будет определить геометрические параметры балок перекрытия. Для их расчета определяющей величиной является ширина перекрываемого пролета, то есть ширина комнаты. Так, при расстоянии от одной стены до другой в 2 метра можно применить пиломатериал сечением 110х60, в 3 метра – 150х80, в 4 метра – 180х100, в 5 метров – 150х200, и в 6 метров – 180х220 мм.

к оглавлению ↑

Установка лаг на плитное основание

В случае изготовления основания дома в виде железобетонной плоской плиты, что рекомендовано на особо подвижных грунтах, крепление лаг к фундаменту можно выполнить способом, отличным от описанных выше, но с соблюдением указанных параметров монтажа. Он заключается в использовании дюбель-гвоздей, устанавливаемых через брус в предварительно просверленные в бетоне отверстия.

Технология процесса не сложна и доступна даже для начинающих строителей. Для установки лаг своими руками на такой бетонный пол можно использовать перфоратор или дрель с ударным механизмом. Предварительно буром по дереву просверливаются отверстия в брусе. Затем детали укладываются по месту монтажа и через них изготавливаются углубления в бетоне достаточной глубины и диаметра.

Крепление лаг на плитном основании

Дюбель-гвозди диаметром не менее 12 мм устанавливают по месту и осаживают полукувалдой или молотком с бойком массой не менее 1 кг заподлицо с поверхностью деревянных брусьев. Как правило, при правильном подборе параметров крепежных деталей установка лаг на фундамент таким способом обеспечивает высокое качество их крепления.

Данный способ применим при использовании лаг сечением не менее 150х150 мм. Это позволяет под черновым полом уложить достаточное количество засыпного или плитного утеплителя из минеральной ваты, так как класть пол на фундамент без качественной теплоизоляции нельзя.

к оглавлению ↑

Монтаж лаг на пол

При выполнении работ внутри помещений жилого дома или квартиры часто возникает проблема установки лаг на готовый бетонный пол. Применяют данный вид работ в случае необходимости утепления нижней поверхности комнат, ее выравнивания или укладки того или иного вида напольных покрытий. В этом случае можно применить два способа монтажа.

Первый способ предполагает жесткое фиксирование брусков к основанию, которое можно выполнить так же, как закрепить лаги к фундаменту в виде бетонной плиты. Для выполнения установки лаг в этом случае можно использовать дюбель-гвозди или пластиковые дюбели с саморезами соответствующей длины.

По предварительной разметке, или используя предварительно перфорированные лаги в качестве шаблонов, выполняем сверление отверстий в полу. Диаметр их должен позволять плотно установить крепежные детали. Далее крепим лаги с помощью саморезов или дюбель-гвоздей, контролируя горизонтальность поверхности балок и общую плоскостность.

В последующем, после крепления лаг своими руками на бетонный пол можно выполнить утепление основания, уложив в промежуток между брусками выбранный тип утеплителя. Не забудьте перед монтажом качественно обработать деревянные детали противогрибковыми протравами и антипиренами, снижающими их горючесть.

Второй вариант более предпочтителен с точки зрения простоты выравнивания поверхности лаг в одной плоскости. Он предполагает установку балок пола на регулируемых винтовых опорах. Подъем или опускание определенных частей основания будущего пола осуществляют вращением опор по ходу или против хода часовой стрелки. Благодаря такому несложному способу лагам пола можно придать идеальную плоскостность.

Таким образом, в рамках данного обзора нами были рассмотрены основные способы монтажа лаг перекрытий в домах на фундаментах различных типов, а так же в помещениях на бетонных основаниях. Технология многих описанных способов проста и доступна для выполнения своими руками.

stroykarecept.ru

Как правильно крепить лаги к бетонному полу?

Как крепить лаги к бетонному полу, интересует и владельцев квартир и хозяев загородной недвижимости, решивших настелить в комнатах деревянное половое покрытие. Лаги позволяют создать идеальную плоскость для укладки пола. Кроме того, пол становится теплее, так как между брусьями можно уложить теплоизолятор. Пол на лагах обладает хорошими звукоизоляционными характеристиками. В помещениях с деревянным полом оптимизирован теплообмен. К тому же, под настилом можно спрятать коммуникационные линии. Однако после укладки пола на лаги помещение значительно теряет в высоте, но это обстоятельство можно считать единственным недостатком такого типа полового покрытия.

Вернуться к оглавлению

Подготовка основания

Проще всего укладка лаг на бетонное основание осуществляется, если оно идеально ровное. Поэтому перед их установкой лучше залить основание выравнивающей стяжкой. Подобную работу приходится проводить и на уже существующем бетонном перекрытии: часто оно нуждается в ремонте.

Чтобы бетонный пол стал пригоден для укладки брусьев, необходимо:

• убрать с него старое покрытие;
• снять с перекрытия отслаивающиеся фрагменты стяжки, грязь, мусор, плесень;
• тщательно просушить основание;
• пропитать его антисептическим составом;
• после высыхания антисептика обработать полы грунтовкой;
• заштукатурить в основании трещины и глубокие впадины.

Когда раствор застынет, на бетон кладут гидроизоляцию — плотный полиэтилен или рулонный битумный материал. В качестве гидроизолятора часто применяются мастики на битумной основе. Ими обмазывают не только бетонный пол, но и стены в нижней части. Также с напуском на них кладут пленку, рубероид и т. п. Высота напуска зависит от толщины стяжки, которую предстоит залить.

Без специальных приспособлений для определения плоскости ровное бетонное основание под лаги получить будет затруднительно. Чтобы добиться качественного результата, придется воспользоваться такими материалами и инструментами:

• мел;
• гидроуровень;
• рулетка;
• малярный шнур;
• синтетическая нитка;
• гипс;
• маячки;
• правило.

Еще понадобится ударная дрель, шуруповерт, дюбель-гвозди.

На любой стене помещения на высоте 1-1,2 м надо поставить отметку мелом. На одной горизонтали с первой точкой следует сделать по 2-3 метки на всех стенках помещения. На каждой из них между отметками необходимо отбить линии малярным шнуром, натертым мелом.

На основании определяют самый высокий выступ. На уровне наивысшей точки пола на стене ставят отметку. Еще одну наносят на 2-3 см выше. Между последней отметкой и отбитой ранее линией измеряют расстояние. По результатам замера на стенках делают остальные метки, которые также соединяют горизонтальной линией. Вдоль нее в стенки вставляют дюбель-гвозди. Между противоположными стенами натягивают нити.

Плоскость для стяжки построена. Ориентируясь по нитям на основании, нужно положить маячковые профили. Их фиксируют на полу гипсом. Когда он застынет, можно заливать стяжку. Выравнивают ее правилом.

Вернуться к оглавлению

Подготовка пиломатериала

Перед тем как прикрепить лаги, стяжке нужно дать время на застывание. Полностью раствор застынет только через 4 недели после заливки. В этот период можно приобрести брус, просушить его, обработать антисептиком и антипиреном.

Для лаг используют древесину хвойных пород. Лучшими показателями по совокупности характеристик обладает сосновый брус:

• относительно недорогой;
• легкий в обработке;
• имеет небольшой вес по сравнению с другими породами древесины;
• долговечный.

Следует правильно выбирать брус. Предпочтение нужно отдавать наиболее ровному. На нем не должно быть трещин и признаков гниения. Желательно, чтобы на пиломатериале не было обзола: небольшие участки с ним допускаются, но остатки коры с бруса следует стесать топором. Древесина не должна быть влажной, поэтому нужно отказаться от приобретения пиломатериала, который хранился вне специализированных помещений. Даже при просушке с соблюдением всех правил такой брус может деформироваться.

В зависимости от площади комнаты, предполагаемой толщины деревянного настила и расстояния между лагами выбирают брус различных габаритов. В небольших помещениях к идеально ровному основанию можно прикрепить бруски сечением 50х50 мм.

В качестве лаг также используют брус сечением:

• 50х100 мм;
• 50х150 мм;
• 100х100 мм;
• 100х150 мм.

Приобретенный пиломатериал необходимо просушить в помещении в течение 10-12 дней. Крепление лаг к бетонному полу можно производить после того, как высохнет брус, и застынет бетонная стяжка. Перед их укладкой на пол стелют гидроизоляционную мембрану.

Вернуться к оглавлению

Укладка опорного бруса

Иногда укладка лаг осуществляется без их прикрепления к полу: элементы такой обрешетки стягивают саморезами только друг с другом. Чтобы конструкция не смещалась, между стенами и крайними брусьями вставляют клинья.

В любом случае установка лаг, как закрепленных в бетоне, так и незакрепленных, не осуществляется вплотную к стенам. Между ними и брусьями должно оставаться пространство в 2-3 см.

Обрешетку для деревянного пола можно крепить к бетонному основанию и саморезами, и анкерами. Анкерное крепление более надежное, поэтому болты (винты) можно располагать с шагом в 1 м. Рекомендуется использовать анкеры диаметром 10 мм. Погружать их в стяжку следует на глубину 5-7 см. Анкеры разрешается ввинчивать в пол через сквозные отверстия в брусьях.

Шаг установки саморезов не должен превышать 0,5 м. В работе используют крепеж сечением не менее 6 мм. Саморезы должны углубляться в пол не менее чем на 5 см. При таком способе укладки лаг целесообразно использовать стальные уголки.

Правильность укладки лаг периодически надо проверять строительным уровнем.

А как крепить лаги, если нет возможности выровнять основание? С подобной проблемой помогут справиться регулируемые стойки. Диапазон их регулировки по высоте достигает 15 см. По горизонтали регулируемые лаги выводят с помощью встроенных в опоры винтов.

delaempoly.ru

Крепление лаг к бетонному полу

Лаги представляют собой брусья или доски из деревьев хвойных или лиственных пород (за исключением липы и тополя) и обработанные антисептиком. Их оптимальные размеры: ширина 70-100 мм, толщина 30-40 мм, длина от 2 м. Влажность древесины должна составлять не более 18%. Реже применяются лаги из полимерных материалов, металлические иди железобетонные балки.

Функциональное назначение и расчет шага

При обустройстве деревянного финишного покрытия производится крепление лаг к бетонному полу или плите перекрытия. С их помощью создается каркасный настил для досок. Поскольку лаги являются промежуточными элементами конструкции, кроме основной задачи, они выполняют и дополнительные функции:

• Создание пространственной ниши-подполья дает возможность спрятать в ней инженерные коммуникации;
• Обеспечение оптимальной циркуляции воздуха в помещении;
• Равномерное распределение нагрузки на фундамент и балки перекрытия;
• Повышение тепло- и звукоизоляционных характеристик внутри строения;
• Создание ровной горизонтальной поверхности для финишного покрытия пола.

Укладка лаг на бетонный пол ведется на определенном расстоянии (шаге), которое зависит от толщины половых досок. Рассчитывается он так: шаг между брусьями в сантиметрах равняется значению толщины доски в миллиметрах. Например, доски в 30 мм укладывают на лаги с шагом в 30 см. Необходимо также оставлять зазор не менее 3 см между стеной и лагами.

Правила укладки

Перед укладкой лаг бетонная поверхность должна быть очищена от мусора и грязи и покрыта слоем гидроизоляционного материала. Если он будет выше 10 см, то под лаги устанавливают подпорные брусья. После закрепления лаг в пространство между ними укладывают мягкие тепло- и звукоизоляционные материалы.

Крепление лаг к полу следует начинать с самой высокой точки основания и вести параллельно короткой стене. Чтобы скорректировать высоту, применяют подкладки из рубероида или бобышки, а выравнивание необходимо осуществлять по уровню. Для жесткого крепления используются длинные анкерные болты диаметром 10 мм. Их длина должна быть больше высоты лаги на 5 см.

Регулируемые лаги

Лаги с возможностью регулировки высоты позволяют создавать идеально ровный каркас под напольное покрытие. Их используют на бетонных поверхностях с большими неровностями и значительными перепадами высот. Крепление регулируемых лаг осуществляется не анкерными болтами, а при помощи специальных пластиковых стоек с болтами. На лагах через каждые 40 см просверливают отверстия, куда вкручиваются стойки, закрепленные предварительно на бетонном основании дюбель-гвоздями. Высота укладываемых досок или фанерных листов регулируется болтами в диапазоне от 10 до 25 см.

stroimsvoidom.com

Крепление лаг к бетонному полу

Для того чтобы сделать деревянный пол в многоквартирном доме традиционно используются лаги.

С их помощью выравниваются неровности плит перекрытия, появляется возможность дополнительного утепления пола.

Не секрет, что ровный пол необходим для правильной укладки ламината и даже линолеума.

Каким образом крепятся лаги к бетонному полу?

Закрепляем лаги с помощью дюбелей

Для выравнивания полов обычно используют два вида лаг, регулируемые (высота которых регулируется с помощью специальных болтов) и не регулируемые. В зависимости от используемого метода различается способ крепления.

Традиционно лаги крепятся к бетонному полу следующим образом:

• Размечается месторасположения лаги;
• По всей длине на расстоянии 40 см, прокладываются деревянные башмаки, которые одновременно выполняют задачи маяка и подошвы для бруса;
• С помощью дюбелей подставки под лаги крепятся к бетонному полу;
• Брус закрепляется к башмакам с помощью обычных саморезов по дереву;
• Крепить лаги, необходимо начиная от стен.

В некоторых случаях мастера для крепления предпочитают использовать анкера. Для этого в лаге сверлится отверстие под анкер соответствующее тому, что высверливается в бетонном полу. Недостатком такого метода являются возникающие неровности от сгибания дерева.

Стоит учесть! Под башмаки необходимо подложить гидроизоляцию. Игнорирование может привести к деформации и искривлению лаг и соответственно всего пола. Перед тем как изготавливать настил брус и башмаки необходимо дополнительно обработать антисептиком и водоотталкивающей пропиткой.

Крепим регулируемые лаги

В последнее время популярность приобретает метод выравнивания полов, за счет регулируемых лаг. С их помощью можно создать практически идеально ровное основание для полового покрытия. Крепятся такие лаги в отличие от традиционного способа с помощью стоек их пластика. Преимущество такого способа в более точной регулировке высоты лаги, стойки крепятся с помощью дюбелей.

Важно! Каждый метод имеет своих сторонников и противников, поэтому выбирать способ выравнивания и крепления лаг должен сам хозяин. Единственным требованием является необходимость учитывать особенности материала и соблюдения технологического процесса во время монтажа.

Методы крепления лаг к бетонному полу зависят от того какой способ выравнивания выбирает хозяин квартиры. Основной целью этого надежно зафиксировать брус и предотвратить его смещение в будущем.

grosprint.ru

---

Смотрите также

• Цемент бетон сухие строительные смеси
• Бетон пол
• Дачная канализация из бетонных колец
• Заделка трещин в полу бетонном
• Как правильно сделать бетонный пол в частном доме
• Расчет количества бетона
• Как на землю положить бетон
• На что клеить пеноплекс к бетону
• Чеховский район бетон
• Бетон на гравии или щебне что лучше
• Заменитель бетона

Крепление бруса к бетону и лаг к обвязке: укладка на фундамент

Деревянное строительство имеет ряд своих правил и принципов, придерживаясь которых, удаётся получить идеально крепкий и надёжный дом. В свою очередь, если игнорировать строительные нормативы и требования, дом в скором времени может получить перекос и даже разрушиться. Особого внимания в работе требует укладка бруса в виде нижнего венца на фундамент и стыкование венцов между собой. Не стоит игнорировать и монтаж пиломатериала по углам, поскольку именно качественно уложенный брус обеспечивает отсутствие мостиков холода, а значит, является гарантом тёплого дома.

О том, как собрать нижний венец и закрепить его на фундаментах разного типа, а также о технологии врезки лаг пола в брус читайте в материале ниже.

• Выбор материала для нижнего венца
• Подготовка фундамента
• Крепление нижнего венца к плитному или ленточному фундаменту
• Монтаж венца на свайный фундамент
• Стыкование бруса по углам
• Врезка лаг пола

Выбор материала для нижнего венца

Выбирая брус для нижнего венца, следует руководствоваться некоторыми принципами

Для того чтобы собрать крепкий каркас из бруса, в первую очередь необходимо позаботиться о качестве используемой древесины.

Ведь если сырье будет подобрано некондиционное, нижний венец дом придёт в негодность уже в ближайшие десять лет. Выбирая брус для нижнего венца, следует руководствоваться такими принципами:

• Брус должен иметь ровный оттенок по всей длине и сечению. Дерево с оттенком синевы, с наличием смоляных карманов, трещин и сколов для нижнего венца брать не стоит.
• Важно обращать внимание на годовые кольца с торцов пиломатериала. Идеально, если кольца имеют малое сечение, равное или меньшее сечению бруса. Это значит, что древесина нарезана из самого сердца бревна, а значит, имеет большую плотность, что хорошо для монтажа нижнего венца.
• Также хорошо, если плотность колец будет высокой. Это тоже свидетельствует о прочности и плотности древесины.
• Отобранный материал необходимо дважды обработать антисептиками и антипиренами со всех сторон. При этом антисептиком не обмазывают торцы дерева, чтобы не мешать его дыханию.
• Если отобранный материал полностью соответствует всем требованиям, но при этом одна из граней имеет неровность, то эту сторону пиломатериала обращают наружу.
  То это будет наружная стена дома.

Важно: если крепление бруса к бетону будет выполняться с помощью специальных забетонированных шпилек, то в пиломатериале нужно будет просверлить отверстия с шагом, идентичным шагу расположения крепежей в бетоне.

Подготовка фундамента

Перед тем как выполнять укладку бруса на фундамент, необходимо качественно подготовить поверхность базиса

• Перед тем как выполнять укладку бруса на фундамент, необходимо качественно подготовить поверхность базиса. Подготовка включает в себя в первую очередь контроль над горизонталью плоскости и её выравнивание в случае необходимости. Поскольку в случае перепадов высоты стены дома ровными не получатся. Плоскость фундамента отслеживают с помощью строительного уровня. Если имеются перепады, необходимо замесить раствор и нанести его на фундамент до получения идеально ровной плоскости. Раствору дают полностью высохнуть.
• Если предполагается монтаж шпилек в фундамент на этапе его строительства, то после заливки раствора в опалубку в бетон вмуровывают крепежи с шагом 1,5-2 метра и на глубину, равную трети длины метиза.
• Фундамент под устройство деревянных стен необходимо тщательно гидроизолировать. Для этого на стены и верхнюю плоскость базиса наносят битумную мастику, а затем настилают рулонный рубероид. При этом следует нахлестывать края гидроизоляционного материала друг на друга и дополнительно промазывать стыки мастикой.
• Мастера-профессионалы также рекомендуют использовать подкладочную доску из лиственницы, которую укладывают под нижний венец из бруса. Лиственница отлично отталкивает воду и послужит надёжным барьером от гниения и плесени для бруса.

Важно: доска должна иметь идеально ровные грани и толщину.

Крепление нижнего венца к плитному или ленточному фундаменту

Крепление нижнего венца при помощи шпилек

Если устройство брусового дома будет выполняться по плитному или ленточному основанию, в который уже вмонтированы металлические шпильки, то крепеж венца будет выполняться по такой технологии:

• Выбранный и подготовленный брус надевается на крепеж. Здесь важно уложить брус таким образом, чтобы все шпильки оказались на своих местах в заранее подготовленных отверстиях. Затем шпильки завинчиваются контргайками на подложенную шайбу. При этом во избежание перекоса венца необходимо подкручивать гайки попеременно с каждой стороны венца. При этом не стоит затягивать гайки до упора сразу. Действовать нужно медленно и осторожно.
• После того как нижний венец будет уложен, необходимо проконтролировать точное соблюдение угла в 90 градусов по каждой из сторон дома. Если хоть где-то наблюдается отклонение хоть в 1 градус, необходимо переделывать работу до тех пор, пока диагонали будущего дома не будут идеально ровными и точными, а все углы не будут равны 90 градусов. Только после этого продолжают выгонку стен из бруса вверх.

Как только геометрия венца доведена до идеальной ровности, в брусе сквозь подкладную доску в бетон делаются отверстия под анкера

Если же крепление венца будет выполняться к бетону другим способом, то здесь работы выглядят так:

• На гидроизолированный базис укладывают подкладную доску. При этом точно контролируют ровность всех сторон подкладки.
• Затем поверх подкладной доски устраивают нижний венец. Его также доводят до идеальной геометрической ровности методом натяжки лески между углов по диагонали и использования уровня для определения градусов углов.
• Как только геометрия венца доведена до идеальной ровности, в брусе сквозь подкладную доску в бетон делаются отверстия под анкера. Для этого используют специальное сверло.
• Теперь аккуратно снимают нижний венец и подкладную доску, не меняя детали «конструктора» местоположением. Важно будет вернуть каждый элемент на своё место.
• В просверленные отверстия вгоняют обработанные мастикой деревянные нагели до упора.
• Теперь выкладывают все элементы венца и в имеющиеся отверстия вгоняют анкера. Их необходимо углубить в брус таким образом, чтобы анкер вошёл в нагель в фундаменте.
• Теперь можно прокладывать утеплитель и продолжать собирать стены дома из бруса.

Важно: иногда в качестве прокладки между брусом и фундаментом рекомендуют использовать тонкие рейки.

Их укладывают перпендикулярно фундаменту с шагом 50 см. Затем после укладки на рейки бруса его фиксируют таким же образом с помощью анкеров, а все пустоты под венцом запенивают монтажной пеной. Пену в дальнейшем следует закрыть декоративным наличником или отливом. Иначе под воздействием солнца и влаги пена разрушится.



К сведению: некоторые профессионалы вообще не рекомендуют крепить нижний венец к фундаменту. Считается, что масса готового дома будет оказывать достаточно давление на венцы для создания их неподвижности.

Монтаж венца на свайный фундамент

Если базис для дома свайный, то здесь крепление выполняется при помощи П-образных оголовков

Если базис для дома свайный, то здесь крепление выполняется при помощи П-образных оголовков, приваренных к сваям или прикрученных к опорным столбам. На смонтированные оголовки укладывают брус и фиксируют его через боковые стороны пластин специальными болтами или шпильками с контргайками.

Важно: П-образные пластины сначала нужно застелить гидроизоляционным материалом. Иначе дерево при контакте с металлом начнет со временем разрушаться.

Стыкование бруса по углам

Поскольку сборка брусового коттеджа напоминает сборку конструктора, то здесь важно подготовить все пазы по углам

Поскольку сборка брусового коттеджа напоминает сборку конструктора, то здесь важно подготовить все пазы по углам. Чаще всего, если в строительстве используется клееный брус или брус профилированный камерной сушки, все элементы уже пропилены на производстве. Остаётся только собрать конструкцию на участке. Но если же используется брус строганый естественной влажности, то в этом случае придётся поработать с деревом. Крепление бруса между собой выполняют способами «в чашу» или «в лапу».

• Первый способ обеспечивает дому тёплый угол, хоть и требует большего расхода материала. То есть, на концах бруса остаётся запас в 10-15 см, а, не доходя до него, делают выпилы с нижней части (для одного бруса) и с верхней части (для перпендикулярного). Таким образом два перпендикулярных бруса плотно стыкуют по углам, дополнительно прокладывая утеплителем.
• Второй способ «в лапу» позволяет сэкономить пиломатериал. Но при этом возможны возникающие мостики холода даже при условии качественно проложенного утеплителя. Выпилы пазов делаются в том же порядке, но только уже без запаса бруса по краям.

Важно: любой тип соединения можно дополнительно фиксировать деревянными нагелями. Фиксацию выполняют через каждые три-четыре венца.

Кроме того при сборке стен необходимо дополнительно фиксировать венцы и по периметру. Для этого в венце делают отверстия сверлом с шагом 1-1,5 метра. Сверлят сквозь уложенные ниже ряды венцов. В получившиеся отверстия вгоняют деревянные нагели, вгоняя их в брус киянкой. Следующие отверстия под нагели делают через очередные три ряда венцов и располагают их в шахматном порядке (со смещением) относительно нижних нагелей.

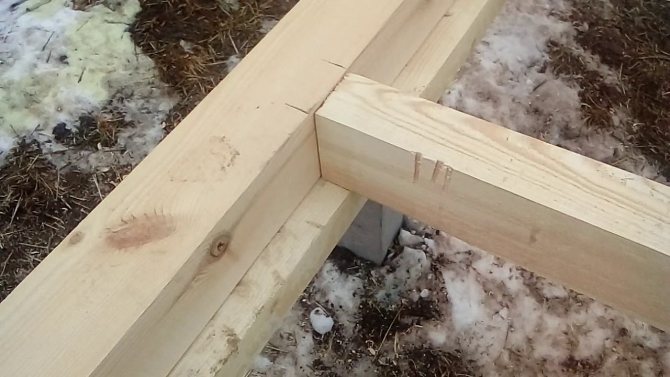

Врезка лаг пола

При укладке нижнего венца дома стоит сразу позаботиться о монтаже лаг пола

При укладке нижнего венца дома стоит сразу позаботиться о монтаже лаг пола. Укладывать доски можно либо на уголки, либо методом врезки и по устроенным тумбам.

Первый способ подразумевает использование металлических крепежей, что нежелательно для дерева и не обеспечивает длительной жизни полу. Со временем придётся переделывать полы в доме. Чаще же всего используют метод врезки лаг. Для этого еще на этапе укладки нижнего венца нужно определиться для себя с шагом расположения лаг пола и сделать соответствующие выпилы в брусе. Если будущее напольное покрытие будет достаточно толстым, то шаг лаг делают 60-70 см. Если же доска пола будет тоньше, то лаги располагают с шагом 40-50 см. В сформированные выпилы укладывают лаги, оставляя технический зазор 1-1,5 см на естественное расширение дерева под воздействием температурных перепадов и влажности. При этом края лаг, укладываемых в выпилы, желательно гидроизолировать.

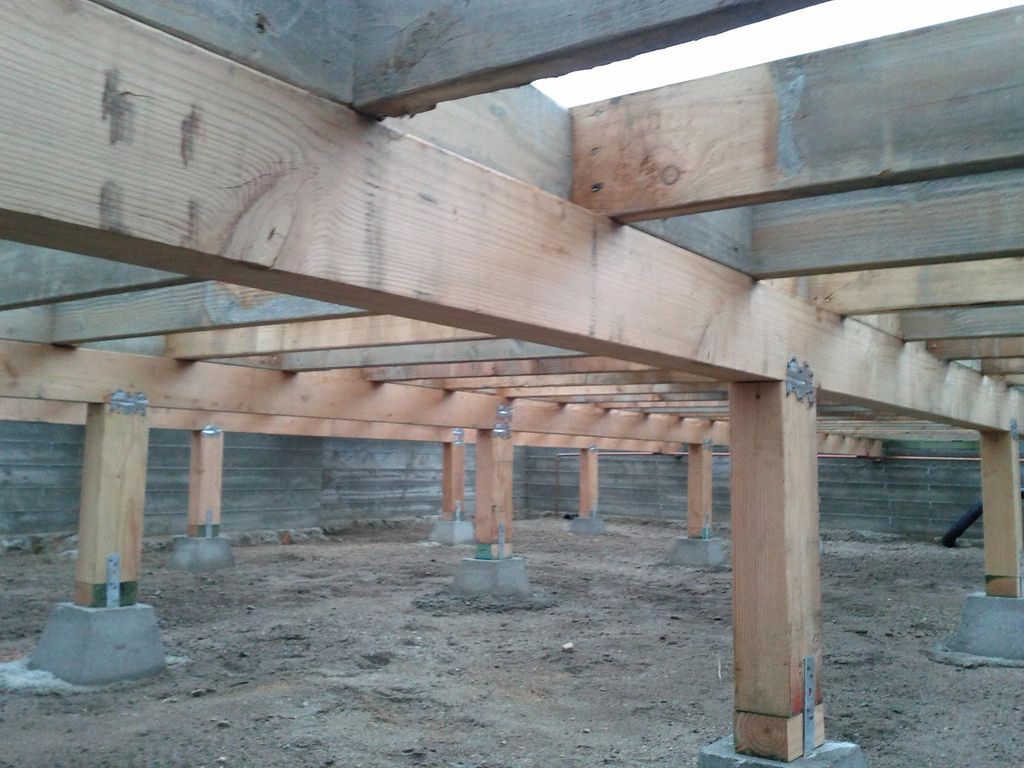

Под устраиваемые лаги необходимо сделать опорные тумбы. Их, как правило, либо заливают из бетонного раствора в опалубку на глубину 40-50 см, либо выкладывают из кирпича на ту же глубину и обязательно на песчаную подушку. Верх тумб под лаги необходимо гидроизолировать.

И помните, идеальная ровность нижнего венца дома и лаг пола позволяют получить крепкое и надёжное строение на долгие годы.

Соединение фундаментной стены и балки

Последнее обновление: пт, 03 фев. 2023 | Строительство дома

Два основных типа балочных перекрытий, используемых поверх стены фундамента, соответствуют либо платформенной, либо балочной конструкции. Каркас платформы на сегодняшний день является наиболее распространенным типом. В каркасе платформы используются два метода соединения стен и балок, которые обычно называются методом подоконника и методом заделки балки.

Метод подоконника

Этот метод можно использовать как с фундаментными стенами из бетона, так и из бетонных блоков. Он состоит из деревянной опорной плиты, прикрепленной к стене фундамента (рис.

) Для поддержки и крепления балок и перемычки на концах балок. В этом случае нижняя часть плиты порога должна быть не менее чем на 6 дюймов (150 мм) выше окончательного уровня

Если желательно понизить высоту основного этажа, верхняя часть бетонных фундаментных стен может быть уменьшена до 3 1/2 дюйма (90 мм) в толщину. Если в качестве наружной отделки используется сайдинг или лепнина, каркас стены опирается на подоконную плиту, закрепленную в верхней части стены, а лаги пола опираются на отдельную подоконную плиту, расположенную на выступе, образованном в стене (рис. 35). ). Там, где используется каменная отделка, например кирпичная облицовка, кладка опирается на верхнюю часть фундаментной стены,_ а каркас стены опирается на каркас пола (рис. 36). Если толщина стены уменьшена, как указано выше, высота уменьшенной секции не должна превышать 14 дюймов (350 мм).

Метод порожков, используемый при строительстве платформ.

Метод с закладными балками

Этот метод можно использовать только с монолитными бетонными фундаментными стенами. Балки, лаги и перемычки устанавливаются перед заливкой бетона. Каркас пола временно опирается на внутреннюю бетонную опалубку и клинья, используемые для выравнивания каркаса. Наполнители, расположенные между лагами пола и вдоль торцевых стен, удерживают жидкий бетон между лагами. Эти наполнители устанавливаются заподлицо с внутренней поверхностью стены фундамента (рис. 37). перемычки балок и торцевые балки служат внешними формами для бетона. Концы балок обрабатываются для предотвращения разрушения, когда они расположены на уровне или ниже уровня земли. Затем бетон укладывают так, чтобы по крайней мере две трети глубины каждой балки были погружены в бетон, что обеспечивает подходящие

Балки перекрытий, опирающиеся на выступ, образованный в стене фундамента. Балки прибиты к перемычке и подоконнику. Порожковая плита крепится к верхней части стены фундамента анкерными болтами. Стеновая пластина, поддерживающая каркас стены, крепится к пластине подоконника 3-дюймовыми (76 мм) гвоздями, расположенными на расстоянии 16 дюймов (400 мм) от центра.

Балки перекрытий, опирающиеся на выступ, образованный в стене фундамента. Балки прибиты к перемычке и подоконнику. Порожковая плита крепится к верхней части стены фундамента анкерными болтами. Стеновая пластина, поддерживающая каркас стены, крепится к пластине подоконника 3-дюймовыми (76 мм) гвоздями, расположенными на расстоянии 16 дюймов (400 мм) от центра.

Нижняя плита порога, прикрепленная к фундаменту

Продолжить чтение здесь: Балки перекрытия

Была ли эта статья полезной?

Как заменить балку фундамента | Главная Руководства

Автор: William Machin

Сухая гниль и термиты могут нарушить структурную целостность фундаментных балок. В случаях, когда балка цела, можно установить новую балку вместе со строительным клеем и болтами. Однако, когда балка теряет структурную поддержку, ее необходимо снять и заменить. Если черный пол не может быть удален, вы получаете доступ к балке через подполье. Для замены балки фундаментного пола требуется защитное снаряжение, опыт работы со столярными инструментами и способность работать в местах с ограниченным пространством, ограничивающим движение.

Снятие

1. Наденьте защитные очки и респиратор. Комбинезоны необязательны. Подсоедините шнур питания от рабочего освещения к двустороннему разъему на удлинителе. Войдите в подполье и переместите рабочий свет в место, где вы будете заменять балку.

2. Установка сабельной пилы с полотном для резки дерева. Поместите пилу, гвоздевой брус и молоток на рабочую площадку.

3. Начните с нижнего края балки и режьте вверх сабельной пилой, разрезая балку на удобные секции, например, длиной 3 или 4 фута. Подденьте верхние края каждой секции от гвоздей или шурупов на нижней стороне чернового пола, вбив кончик гвоздя в шов с помощью каркасного молотка и поддев вниз противоположный конец стержня.

4. Прикрепите диск для резки металла к сабельной пиле. С помощью сабельной пилы обрежьте имеющиеся гвозди на всех соединениях балки с балкой. Если лезвие не входит в шов соединения, вставьте кончик стержня в шов, чтобы создать разделение, и обрежьте гвозди.

5. С помощью стержня для гвоздей удалите гвозди с подвесок балки на каждом конце балки. Удалите секции балки на каждом конце. С помощью сабельной пилы обрежьте все гвозди или шурупы для чернового пола заподлицо с нижней стороной чернового пола.

Замена

1. Измерьте пролет, на котором вы сняли балку, от конца до конца. Вырежьте новую балку из куска пиломатериала толщиной 2 дюйма. Ширина балки должна быть идентична ширине снятой балки, например, 8, 10 или 12 дюймов. Отрежьте новую балку по длине с помощью циркулярной пилы.

2. Проведите одним концом балки в подполье и поверх балок, где вы сняли старую балку. Установите каждый конец балки на место поверх фундаментных подоконников на каждом конце. Расположите балку так, чтобы она стояла на краю. При необходимости используйте каркасный молоток, чтобы установить балку на место.

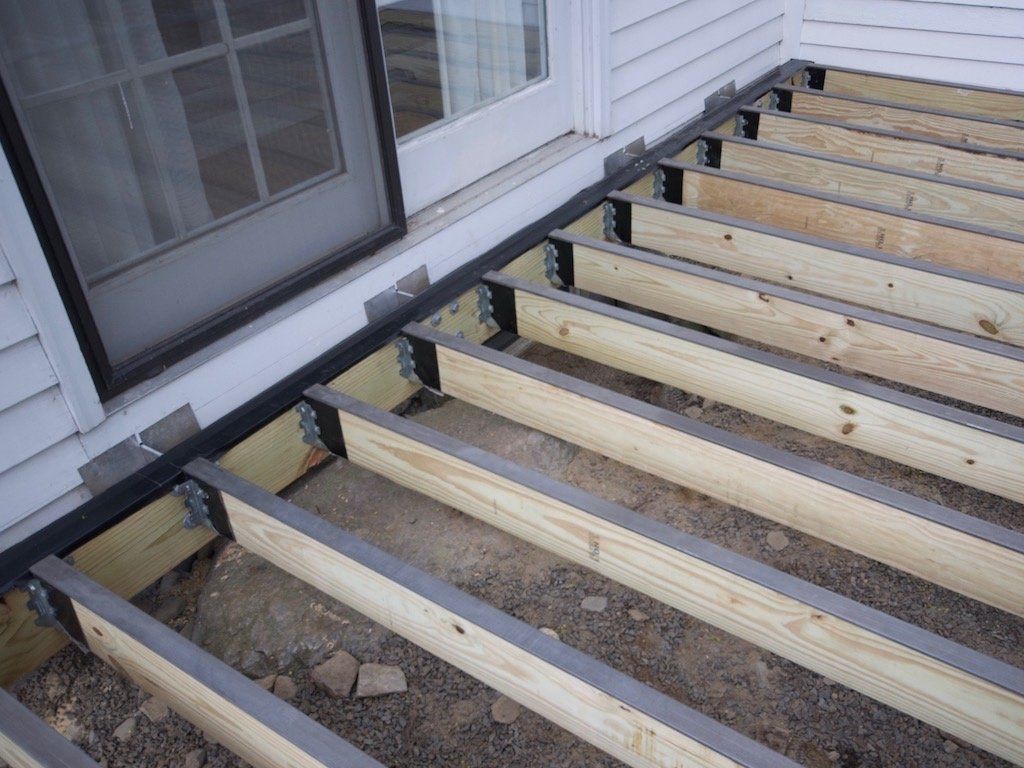

3. Установите подвески седельных балок на каждый конец балки. Прикрепите вешалки к лицевой стороне краевых балок и каждой стороне балки с помощью гвоздей для вешалок.

4. Прикрепите балку к балке, вбив 16-пенсовые гвозди через боковую сторону балки под углом 45 градусов и вверх, в нижний край балки.

Каталожные номера

• Изысканное домостроение: шесть способов укрепить балку надувного пола
• Коннер и Бак: Замена каменного фундамента

Советы

• При открытом черном полу прикрутите или прибейте черный пол к верхней части балки сверху.
• Когда напольное покрытие уложено, прикрепите балку к нижней стороне чернового пола с помощью соединителей для каркаса и 1/2-дюймовых шурупов. Разместите разъемы на расстоянии 24 дюйма друг от друга.
• В качестве дополнительной меры перед установкой герметизируйте новую балку проникающим влагозащитным составом.

Биография писателя

Уильям Мачин начал работать на стройке в возрасте 15 лет, еще учась в старшей школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции.
