Стена из Газобетона: Расчет, Кладка, Утепление, Отделка

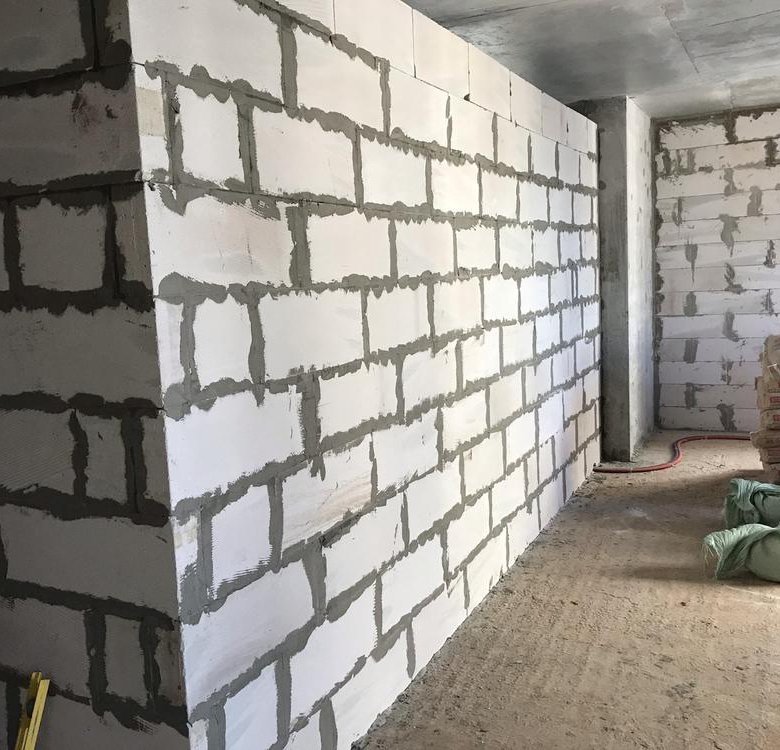

Стена из газобетонных блоков

Ячеистые бетоны в последние годы стали очень востребованы при возведении стен в частном малоэтажном строительстве благодаря своим теплосберегающим свойствам. Одно- или двухслойная стена из газобетона толщиной 40 см удерживает тепло в здании так же, как почти двухметровая кирпичная. Даже не учитывая более низкую стоимость газоблоков по сравнению с кирпичом, экономия очевидна.

Но у этого материала есть и свои недостатки, и слабые стороны. Поэтому для него разработана своя технология строительства. Если вы собираетесь строить дом из газоблоков, её основные требования нужно знать и учитывать.

Содержание статьи

• Конструкции газобетонных стен
  • Виды блоков
  • Виды газобетонных стен
• Расчет газобетонных блоков и клея
• Технологические особенности возведения газобетонных стен
  • Особенности кладки
  • Укрепление газобетонных стен
  • Увязка перегородок с несущими стенами
• Расчет свайного фундамента
• Отделка
  • Штукатурка
  • Облицовка кирпичом
  • Устройство вентилируемых фасадов
  • Внутренняя отделка
• Заключение

Конструкции газобетонных стен

Газобетон для наружных стен производится нескольких типов. Каждый из них отличается техническими параметрами и областью применения.

Виды блоков

Определить тип стенового блока можно по маркировке, которая указывает на его удельную плотность в кг/м3. Чем она выше, тем прочнее материал, но ниже его энергоэффективность. Чем ниже, тем выше пористость и меньше прочность.

• D300 – D500 – теплоизоляционные виды блоков;
• D500 – D900 – конструкционно-теплоизоляционные;
• D1000 – D1200 – конструкционные.

На фото видна разница между материалами с разной удельной плотностью

Выбирая тип материала, необходимо учитывать назначение здания и вид стен. Если для хозяйственных построек теплоизоляционные характеристики не имеют большого значения, то для жилых домов они важны не меньше, чем несущие. Поэтому при их возведении постройка стен из газобетона обычно осуществляется блоками D500 – D600.

Обратите внимание. Газоблоки более высоких марок прочнее, но обладают высокой теплопроводностью.

Стены из них должны быть толще или лучше утеплены. Используются они для возведения домов высотой более двух этажей.

Виды газобетонных стен

Одна из основных задач при проектировании такого дома – определение толщины стен и их конструкции с учетом норм теплосбережения. Расчет стен из газобетона производится на основании коэффициента теплопроводности материала и климатических условий в вашем регионе.

Существует несколько вариантов устройства наружных стен:

Вид конструкции	Описание
Однослойная	Однослойная конструкция состоит из блоков, оштукатуренных снаружи с использованием армирующей сетки.
Двухслойная с теплоизоляцией	Штукатурный слой наносится поверх утеплителя, закрепленного на стенах.
Двухслойная с облицовкой	Несущие стены состоят из ряда газобетонных блоков и кирпича с обязательным вентиляционным зазором между ними.
Трехслойная с вентилируемым фасадом	В этом случае слой утеплителя закрывается листовыми фасадными материалами по обрешетке.

В средней полосе нашей страны если при строительстве дома используется газобетон стена толщиной 40 см с отделкой штукатуркой – вполне приемлемый вариант. В более холодных регионах сооружают многослойные конструкции.

Газобетонная стена в разрезе: видны заполненные газом поры, благодаря которым удерживается тепло

Расчет газобетонных блоков и клея

Технологические особенности возведения газобетонных стен

Чтобы в полной мере использовать теплоизоляционные свойства газобетона, создав при этом надежное и долговечное строение, следует придерживаться рекомендованной технологии строительства.

Сравнение теплоэффективности разных материалов

Особенности кладки

Термоотдача у газобетона гораздо ниже, чем у бетона или цементного раствора. Поэтому большие швы из обычного кладочного раствора снижают способность стен из газоблоков сохранять тепло.

Они становятся мостиками холода, опоясывающими здание по всей площади.

Чтобы не создавать их, инструкция рекомендует использовать для кладки специальные профессиональные клеевые смеси. Они обеспечивают отличное сцепление блоков друг с другом при толщине шва всего 1-3 мм.

Специальный клей для кладки газоблоков

Обратите внимание. Многих частных застройщиков пугает высокая цена клея. Но за счет экономичного расхода и простоты приготовления его применение оказывается выгодным.

Для получения тонких и ровных швов рекомендуется использовать и специальный инструмент вместо обычного мастерка и кельмы.

Клеевая смесь распределяется специальной кареткой с зубчатым краем

• На цементно-песчаный раствор укладывается только первый ряд блоков. Это делается для того, чтобы выровнять уровень кладки за счет толщины швов с минимальной погрешностью, а не повторять изгибы фундамента.

Первый ряд задает правильный уровень для кладки

• Первый ряд – самый важный и трудоемкий. Под него обязательно укладывают слой горизонтальной гидроизоляции из двух листов рубероида, чтобы газобетонные блоки не тянули в себя влагу, поднимающуюся из грунта по фундаменту.
• Кладка начинается с выявления наивысшей точки фундамента. На неё и по углам устанавливаются первые блоки, по которым задается отметка первого ряда.

Монтаж первого углового блока

• После его полной укладки выполняется стачивание неровностей и окончательное выравнивание поверхности.

Если все сделано аккуратно, выкладывать своими руками следующие ряды по уровню будет намного проще, так как блоки имеют стандартные габаритные размеры, а специальный инструмент позволяет делать одинаковые по толщине швы. Дальнейшая кладка выполняется на клей с перевязкой рядов минимум на одну треть.

При использовании блоков с монтажными пазами их края также рекомендуется промазывать клеем, если в дальнейшем не запланирована штукатурка стен

У застройщиков нередко возникает и такой вопрос: можно ли заливать газобетон в стену?

Ведь это совсем исключит наличие мостиков холода в виде цементных или клеевых швов. В принципе это возможно, и многие строительные компании используют этот метод, изготавливая рабочий раствор прямо на стройплощадке в газобетонных смесителях и заливая его в несъемную опалубку.

Монолитный газобетон в наружных стенах заливается в опалубку

Но нужно иметь в виду, что в этом случае материал не проходит термообработку, закалку паром под давлением, поэтому не достигает достаточной прочности. Основную нагрузку должны будут взять на себя вертикальный армирующий каркас и несъемная опалубка.

Каркас будущего дома

Укрепление газобетонных стен

Большие габариты газобетонных блоков – одно из его достоинств, позволяющее вести строительство быстро и с малым расходом кладочной смеси. Но оно же делает их уязвимыми к неравномерной осадке фундамента, из-за которой нередко возникают трещины в газобетонных стенах, образуется раскрытие вертикальных швов.

Трещина в газобетонной стене – результат несоблюдения технологии строительства

Чтобы этого не происходило, нужно знать, как укрепить стену из газобетона ещё на этапе её возведения. Для этого в процессе кладки блоков выполняется армирование, а в местах максимальной нагрузки устраивается монолитный железобетонный пояс.

На заметку: Чтобы стена не треснула из-за усадки, в каждом четвертом ряду кладки прорезаются борозды, в которые укладываются арматурные стержни. Они должны быть утоплены в тело блоков полностью, чтобы не влиять на толщину шва.

Такое армирование выполняют и в самом первом ряду, если он опирается на мелкозаглубленный фундамент или свайный ростверк. А также в рядах под оконные проемы в газобетонном доме и в зонах опирания перемычек.

Монолитный пояс на газобетонную стену устраивается вместо рядов, на которые опираются перекрытия или элементы кровли. Он и принимает на себя основную нагрузку.

Для создания армопояса используют:

• Бетон марки не ниже М200;
• Арматурные стержни диаметром от 12 мм, которые собираются в каркас вязальной проволокой.

Армирующий каркас в полости для заливки монолитного пояса

Обратите внимание. Между элементами каркаса и внутренними стенками полости должны оставаться зазоры в 3-5 см. Заполненные бетоном, они предотвратят коррозию металлической арматуры.

Выполненный по всем правилам, он выдерживает огромные изгибающие нагрузки, что предотвращает деформацию всей конструкции и появление таких дефектов, как трещина в стене из газобетона.

Тут возникает важная проблема: коэффициент теплопередачи бетона намного выше, чем у газоблока. И если швы считаются мостиками холода, то монолитный пояс из этого материала можно назвать открытыми воротами для проникновения холода в здание.

Решают эту проблему двумя способами:

• Устройством теплоизоляционной обвязки для армопояса. Для чего опалубку с внешней стороны перед установкой в неё арматурного каркаса и заливкой бетона выкладывают пенополистиролом или листами жесткой базальтовой ваты толщиной не менее 10 см.

Утепление армопояса пенопластом

• Использованием специальных элементов из газобетона П-образного профиля.

U-блок с полостью для армирования

Во время заливки бетона его тщательно утрамбовывают и при необходимости устанавливают закладные элементы. Например, анкера, с помощью которых крепится мауэрлат или балка перекрытия на газобетонной стене.

На схеме показано крепление мауэрлата к стене из газобетона

Поверхность бетона сразу после заливки тщательно выравнивается. Продолжать работу по кладке стен или устройству перекрытий можно только через несколько дней, когда он наберет прочность.

Оконный или дверной проем в стене из газобетона также перекрывается монолитной перемычкой, устраиваемой аналогично армопоясу с применением опалубки. Но возможны и другие варианты. Например, использование специальной армированной перемычки из газобетона или кладка рядовых блоков на металлические уголки.

Увязка перегородок с несущими стенами

Не несущие перегородки и простенки из газобетона часто возводят после монтажа коробки и перекрытий. Их можно ставить на плиты перекрытия или ленточные фундаменты глубиной всего 30-40 см. Так как перегородки делаются максимум из 200-х блоков, а чаще хватает и меньшей толщины, то они не оказывают большой нагрузки на основание.

Блоки для перегородок имеют толщину 100, 150 и 200 мм

Здесь действуют следующие правила:

• Первый ряд блоков укладывается на цементно-песчаный раствор, остальные на клей. Под первый ряд желательно уложить упругую подкладку, например, из пенополистирола;
• Перегородка не должна доходить до плиты перекрытия, между ними нужно оставлять 1,5-2 см свободного пространства, которое заполняется монтажной пеной или утеплителем. Если этого не сделать или заполнить промежуток раствором, прогнувшаяся под собственным весом плита передаст нагрузку на простенок и он треснет.

Сопряжение перегородки с потолком

• Крепление к стене из газобетона следует осуществлять с помощью гибких связей – перфорированных анкеров или оцинкованных перфолент. Отрезок ленты закладывается в шов кладки на глубину 30-40 см, а её свободный конец крепится к несущей стене специальными дюбелями. Точно так же перегородка фиксируется на потолке – это видно на предыдущем фото.

Схема крепления перегородки к несущей стене

Расчет свайного фундамента

Выберите тип ростверка:

Параметры ростверка:

Ширина ростверка А (мм)

Длина ростверка B (мм)

Высота ростверка C (мм)

Толщина ростверка D (мм)

Марка бетона

М100 (В7,5)М150 (В10)М200 (В15)М250 (В20)М300 (В22.5)М350 (В25)М400 (В30)М450 (В35)М500 (В40)М550 (В45)М600 (В50)М700 (В55)М800 (В60)

Параметры столбов и свай:

Количество столбов и свай (шт)

Диаметр столба D1 (мм)

Высота столба h2 (мм)

Диаметр основания столба D2 (мм)

Высота основания столба h3 (мм)

Расчет арматуры:

Длина стержня арматуры (м)

Расчет опалубки ростверк:

Ширина доски (мм)

Длина доски (мм)

Толщина доски (мм)

Отделка

На теплосберегающие и прочностные характеристики газобетона отрицательное влияние оказывает вода, которая быстро впитывается в пористую структуру материала. Защитить его поможет качественная отделка.

Штукатурка

Так как газобетон обладает высокой паропроницаемостью, то для его отделки должны использоваться продукты с аналогичными свойствами. В противном случае стены будут увлажняться выпадающим на них конденсатом.

При отделке фасада из материала газобетон обработка стен должна выполняться штукатуркой для наружных работ

Это важно! Для утепления газобетонных стен не рекомендуется использовать пенопласт и аналогичные ему материалы, так как они обладают практически нулевой паропроницаемостью.

На этой схеме показан разрез газобетонных стен, отделанных штукатуркой

Облицовка кирпичом

Облицовочный кирпич обладает хорошей паропроницаемостью, водо- и морозостойкостью. Стена из кирпича и газобетона – это красивое, надежное и долговечное решение. Но такую облицовку нужно планировать ещё на этапе проектирования дома, чтобы заложить под него мощный и достаточно широкий фундамент.

Кроме того, при отделке фасадов кирпичом нужно учитывать следующие моменты:

• Устраивать между газобетонной и кирпичной кладкой вентилируемый зазор для испарения лишней влаги;
• Обеспечить защиту облицовки от ветровой нагрузки. Так как кладка ведется в полкирпича, наружная стена получается тонкой и недостаточно устойчивой. Поэтому её необходимо перевязывать с газоблоками. Для этого удобно использовать все те же гибкие связи – с их помощью удается без проблем осуществлять перевязку двух кладок с не совпадающей порядовкой.

Крепление облицовки к несущей стене

Устройство вентилируемых фасадов

В качестве облицовки могут использоваться любые материалы – сайдинг, дерево, керамогранит, панели из искусственного камня и композитных материалов. Сложность устройства таких фасадов заключается в креплении каркаса к газобетонным стенам.

Обычные крепежные элементы плохо держатся в пористом материале, особенно под нагрузкой, поэтому вместо них следует использовать специальные нейлоновые или металлические дюбели.

Дюбели для газобетона

Совет. Если вы не знаете, как повесить шкаф на стену из газобетона, решить её помогут эти же дюбели. Отверстия для них нужно делать чуть меньше их диаметра. Для надежности в отверстия можно забивать плиточный клей, затем вставлять дюбели, а после высыхания раствора вкручивать саморезы.

Внутренняя отделка

Отделывать стены внутри можно любым способом – штукатурить, облицовывать гипсокартоном или декоративными панелями и даже красить прямо по блокам. Ведь при аккуратной кладке на клей поверхность получается ровной и гладкой, практически бесшовной.

Так выглядит покраска стен из газобетона

Главное – соблюдать одно важное условие: паропроницаемость стен по направлению наружу должна увеличиваться.

Заключение

О газобетоне ходит много мифов, связанных с его недостаточной прочностью, гигроскопичностью и другими характеристиками. Видео в этой статье развенчивает их, показывая все достоинства и недостатки материала.

Если точно соблюдать технологию укладки блоков и правильно проектировать узлы стен из газобетона, ваш дом будет теплым и уютным и простоит сотню лет, с каждым годом становясь только прочнее.

Однослойные и многослойные стены из блоков

Для того чтобы наружные стены здания успешно справлялись со своими функциями, необходимо еще до начала строительства определиться, какой строительный материал будет использоваться для их возведения.

Однослойная стена из керамзитобетонных блоков

Формула однослойной стены имеет простейший вид – кладка + штукатурка (облицовка). Независимо от того сколько вертикальных рядов имеет материал из которых сложена стена. Если между рядами нет промежуточной полости, то такая стена считается однослойной.

Однослойные стены, должны возводиться из материалов, которые обладают хорошей теплоизоляцией. К таким материалам относится газобетон, пенобетон, керамзитобетонные блоки.

Кладочные работы при возведении стен такого типа, должны выполняться внимательно и аккуратно. Чтобы исключить незаполненных раствором межблочных щелей. Если стена сложена по всем правилам, то необходимость в дополнительном утеплении отпадет. Помимо этого, однослойные стены безопасны в пожарном отношении.

Двухслойная стена из керамзитобетонных блоков

Двухслойная стена отличается от однослойной тем, что к кладке и облицовке прибавляется слой утеплителя. В качестве второго слоя может служить минеральная вата, пенопласт, пенополистирол и т.п. Как правило, двухслойная стена так же, как и однослойная выполняется из «теплых» материалов (например, пористых бетонов). При этом появляется возможность уменьшить толщину самой стены, уменьшив число вертикальных слоев кладки. Так как прибавляется слой утеплителя. Который также закроет возможные погрешности кладки основного слоя.

По той же причине (слою утеплителя) есть возможность использовать для возведения стен обычный цельный (не имеющий полостей) кирпич. Однако в таких стенах облицовочный слой должен быть таким, чтобы через него полностью исключалась проникновение влаги. Особенно, если в качестве утеплителя используется мин. вата или подобный ей утеплитель, который при намокании практически полностью теряет свои свойства по теплопроводности.

Трёхслойная стена из керамзитобетонных блоков

Если оба вида стен, рассмотренные выше, наряду с простотой возведения, являются и довольно экономичными. То этого никак не скажешь о трехслойной стене. Такого типа стена состоит из двух видов кладки, несущей и отделочной, с полостью между ними, которая заполняется утеплителем. В качестве отделочной кладки, как правило, используется фасадный кирпич, природный камень или им подобные материалы, способные придать зданию требуемый архитектурный вид.

Из-за появления слоя отделочной кладки процесс возведения такой стены становится очень трудоемким, увеличивается время строительства здания. Фундамент придется делать более широким и усиленным, что потребует дополнительных средств на его обустройство. Стены получаются довольно широкие, что следует учитывать при планировке здания, так как при использовании типовых проектов, внутренняя площадь здания из-за ширины стены уменьшится. Однако при всей сложности возведения такие стены обладают оптимальными параметрами, как по теплопроводности. Так и по звукоизоляции.
