Содержание

ФЛ 8-24-1 по стандарту: ГОСТ 13580-85

Плиты железобетонные ленточных фундаментов (фундаментные подушки) ФЛ 8-24-1 используются для строительства фундаментов, и имеют широкое распространение. Для некоторых грунтов использовать данный тип основы строительных изделий – сборные конструкции, будет очень практично и безопасно. С их помощью обустраивают ленточные фундаменты. По периметру сооружения выкладывают замкнутый контур, на который устанавливают несущие стены и прочие элементы здания. Быстрота и простота установки плит ФЛ – это основное достоинство изготовления фундамента на их основе. С помощью таких изделий можно надежно защитить сооружение от перекоса и проседания.

1.Варианты написания маркировки.

Обозначают плиты ФЛ 8-24-1 согласно действующему Стандарту – ГОСТ 13580-85 и Серии 1.112-5, и указывают буквенно-цифровую комбинацию (входит тип изделия и основная размерная группа, также указывается несущая способность изделия).

Маркировка может быть записана несколькими способами:

1. ФЛ 8-24-4;

2. ФЛ 8-24-3;

3. ФЛ 8-24-2;
4. ФЛ 8-24-1.

2.Основная сфера применения.

Одно из основных направлений использования железобетонных плит ФЛ 8-24-1 – это строительство ленточных фундаментов для различных зданий. На их основе возводятся деревянные и кирпичные строения. Фундамент, собранный из таких плит иначе называют сборным. При использовании этих плит значительно увеличивается несущая способность основы дома, что позволяет возводить более тяжелые и массивные сооружения на «сложных» грунтах с низкой несущей способностью. Часто плиты железобетонные ленточных фундаментов ФЛ 8-24-1 применяют в сфере строительства частных домов или дач.

Плиты железобетонные ФЛ 8-24-1 – универсальное изделие. Устанавливают деревянные или железобетонные строения. Глубина котлована для установки фундаментных подушек рассчитывается в зависимости от веса здания и состава почвы (проводятся гидрогеологические изыскания). Изделие имеет особую форму, что позволяет существенно понизить нагрузку на нижние блоки и равномерно перенести ее на основание. Такая особенность позволяет выполнять строительство на грунтах с низкой несущей способностью, а также на водонасыщенных грунтах и почвах с малой несущей способностью. Плиты железобетонные ленточных фундаментов ФЛ 8-24-1 выпускаются по ГОСТу 13580-85. Согласно этому стандарту плиты выпускаются из бетона пониженной водопроницаемости, что позволяет служить изделию многие десятилетия.

3.Обозначение маркировки изделий.

Маркирование всех изделий ФЛ 8-24-1 осуществляется согласно ГОСТ 13580-85 и включает буквенную и цифровую комбинацию, где указаны:

1. ФЛ – фундаментная лента или железобетонная плита;

2. 8 – ширина, указывается в дц.;

3. 24 – длина в дц.;

4. 1 – ряд несущей способности изделия (всего 4 группы).

Также могут быть указаны проницаемость бетона (три группы Н – нормальная, П – пониженная, О – особо низкая). Дополнительной буквой указывают выпуск арматура (ставится буква а).

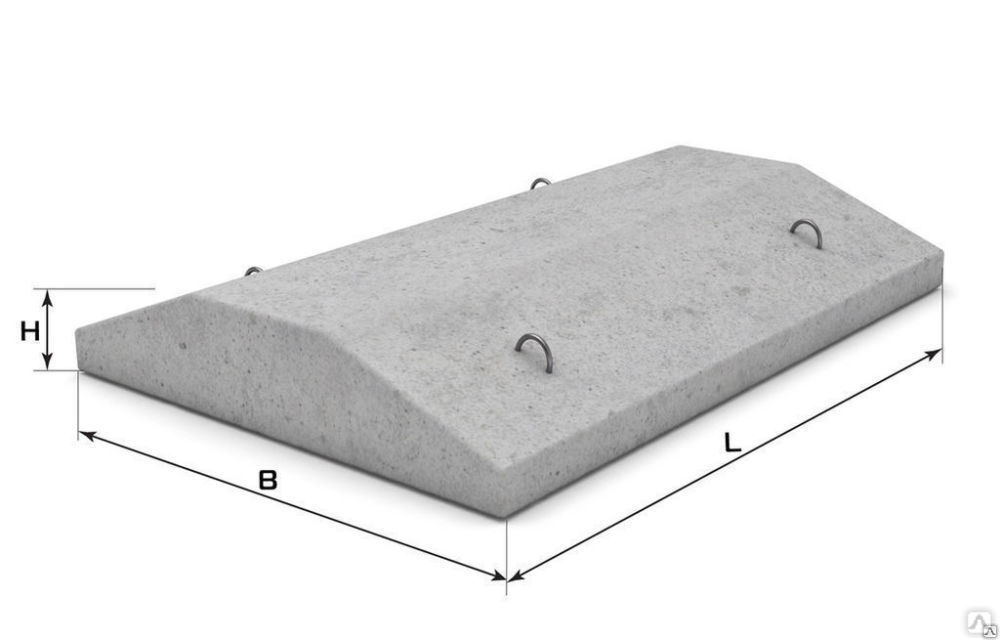

Длина ленточной плиты ФЛ 8-24-1 составляет 2380 , ширина – 800 , 300 – высота. Геометрический объем составляет 0,5712 , объем бетона на одно изделие –

0,46 , масса – 1150 .

4.Материалы для изготовления и основные характеристики.

Изготавливаются изделия только из тяжелых бетонов класса по прочности на сжатие не менее В12,5. Этот материал обладает такими важными свойствами, как водонепроницаемость (марка должна соответствовать не менее W4), морозостойкость (от 75 циклов замораживания-размораживания), трещиностойкость, механическая прочность и долговечность.

Для обеспечения должной прочности плит ФЛ 8-24-1 проводят армирование. Для этого применяют стальную проволоку класса А-III и Ат-IIIС, Вр-I. Армирование изделия производится двумя сварными сетками тип С12-12-4. Арматура класса А-III должна быть термомеханически упрочнена. Это выполняется согласно ГОСТ 5781-82. В тело плиты дополнительно встраиваются монтажные петли.

5.Транспортировка и хранение.

Транспортировка и хранение фундаментных плит ФЛ 8-24-1 должны производиться в соответствии с требованиями ГОСТ 13015.4-84. В данном случае предусматривается хранение изделий в штабелях высотой не более 2 м. Опираться они должны на опоры и деревянные или иные подкладки толщиной не менее 30 мм. Если в изделии присутствуют выступающие петли, то высота подкладок и прокладок должна превышать выступающие элементы не менее чем на 20 мм. При хранении в штабелях подкладочный материал должен располагаться послойно.

должны быть надежно закреплены, чтобы избежать смещения и трения одна о другую при перевозке. Погрузку следует производить с учетом удобства разгрузки и возможности монтажа прямо с транспортного средства.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

ГОСТ плиты фундаментные железобетонные

Главный документ на армированную продукцию, применяемую для обустройства оснований – стандарт ГОСТ 13580-85. Нормативным документом регламентированы требования к:

сфере использования;
температурному режиму;
уровню сейсмичности;
геометрическим параметрам;
конструктивным размерам, характеристикам;
особенностям установки арматуры;
обозначению марки;
техническим особенностям;
методике приемки;
способам проверки;

доставке и обеспечению сохранности.

Плиты ленточных фундаментов марки ФЛ предназначены для устройства ленточных фундаментов зданий и сооружений

Согласно документу, фундаментные плиты ФЛ используются для фундаментов ленточной конструкции и оснований, расположенных ниже нулевой отметки. Они предназначены для расширения основания опоры путем увеличения ширины фундамента.

Во введении указано, что их использование допустимо в сухих грунтах, насыщенных водой породах, где отсутствуют агрессивные составляющие, воздействующие на железобетон.

Стандартом регламентированы температурные значения и сейсмические уровни использования продукции, которые, согласно строительным нормам и правилам, составляют:

Не менее -40⁰ С – минимально допустимая температура воздуха.
Не более 9 баллов – предел сейсмической активности.

Документом предусмотрена возможность применять плиты ленточных фундаментов в среде с разрушающим воздействием на железобетон и при пониженной температуре, если соблюдать специальные требования, регламентированные строительными нормами. Эти требования необходимо оговаривать при заказе.

Материалоемкость и типоразмеры

В таблице приведены основные размеры плит, а также указан расход бетона, стальной арматуры для каждого из типоразмеров. Приведена справочная общая масса, код ОКП для каждого исполнения.

На их основе возводятся деревянные и кирпичные строения

Фундаментные плиты ФЛ отличаются размерами, приведенными в мм:

длина, представленная типоразмерным рядом, составляет от 780 до 2980;
размер по ширине увеличивается от 600 до 3200;
по высоте приведено два значения – 300, 500.

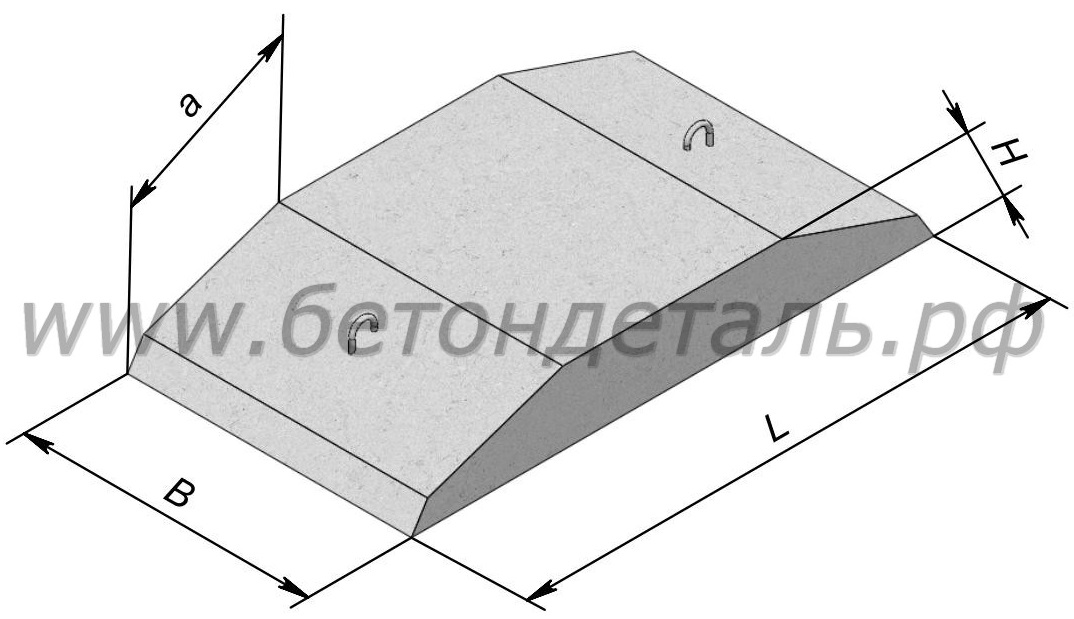

Форма плит имеет незначительные отличия в зависимости от их ширины. При ширине 60 см продольная наклонная поверхность ровная, а при размере 80-320 см – ломаная. Общий вес зависит от размеров, составляет 420-5980 кг.

Разделение по способности воспринимать нагрузку

По своей способности воспринимать усилия от массы стен объекта, кровли и фундамента, продукция делится на 4 категории, отличающиеся воздействием на основание подошвы фундамента. Таблица стандарта содержит значения усилий, измеряемых в МПа (кгс/см²). Они изменяются пропорционально с размером возводимой стены, а также шириной применяемых элементов. Для различных модификаций плит и соотношений параметров величина давления изменяется от 1,5 до 6,0кгс/см². Усилие, действующее на основание фундамента, определяется путем деления расчётного вертикального усилия на ширину плиты.

Значения допустимых нагрузок прямо пропорциональны размерам стен и плит. Ширина стен стандартизирована и составляет 160, 300, 500 мм.

При использовании этих плит значительно увеличивается несущая способность основы дома

Особенности конструкции

Стандарт предусматривает установку крепежных элементов, стальных прутков с учетом положений проекта на возводимый объект или сооружение.

Для перемещения плит используются такелажные приспособления, конструкцию которых оговаривает поставщик, согласовывает с проектировщиком и заказчиком. В изделиях возможно выполнение специальных отверстий для беспетлевой установки, учитывающих особенности конструкции подъемного приспособления.

Нормативный документ допускает оснащение продукции петлями для монтажа, схему установки которых содержит обязательное приложение к стандарту. В зависимости от массы изделия устанавливается от двух до четырех петель (по одному из шести возможных вариантов установки). Потребность в материале на каждую скобу предусмотрена рассматриваемым стандартом.

Армирование

В зависимости от прочности, геометрических размеров армирование выполняется по-разному. Используются следующие варианты усиления:

Каркасом из 2-х сеток, сваренных между собой – для плит, имеющих ширину 2,0-3,2 м.
Одиночной, плетеной сеткой – при ширине 0,6-1,6м.

Плиты железобетонные ФЛ – универсальное изделие

В документации регламентирована установка сетки либо арматурного каркаса. Для плит различных типоразмеров расстояние от контура усиления до поверхности составляет 30 мм. Это обеспечивает необходимую величину предохраняющего слоя. При заливке фиксация арматуры должна осуществляться неметаллическими материалами, включая пластмассовые прокладки. Требования по диаметру арматуры дифференцируются в зависимости от типов усиления, строповочных устройств, их количества. Потребность в прутке для изготовления приведена в спецификации арматуры.

ФЛ 10-24-1

Размеры:

Длинна: 2380 мм.
Ширина: 1000 мм.
Высота: 300 мм.
Вес: 1380 кг.
ГОСТ, Серия: ГОСТ 13580-85 скачать
Объем бетона: 0,55 м3
Геометрический объем: 0,714 м3
Цена: договорная

Стандарт изготовления изделия: ГОСТ 13580-85

Плиты железобетонные ленточных фундаментов (фундаментные подушки) ФЛ 10-24-1 используются для строительства фундаментов, и имеют широкое распространение. Для некоторых грунтов использовать данный тип основы строительных изделий – сборные конструкции, будет очень практично и безопасно. С их помощью обустраивают ленточные фундаменты . По периметру сооружения выкладывают замкнутый контур, на который устанавливают несущие стены и прочие элементы здания. Быстрота и простота установки плит ФЛ – это основное достоинство изготовления фундамента на их основе. С помощью таких изделий можно надежно защитить сооружение от перекоса и проседания.

1.Варианты написания маркировки.

Обозначают плиты ФЛ 10-24-1 согласно действующему Стандарту – ГОСТ 13580-85 и Серии 1.112-5 , и указывают буквенно-цифровую комбинацию (входит тип изделия и основная размерная группа, также указывается несущая способность изделия). Маркировка может быть записана несколькими способами:

1. ФЛ 10-24-1;
2. ФЛ 10-24-2;

2.Основная сфера применения.

Одно из основных направлений использования железобетонных плит ФЛ 10-24-1 – это строительство ленточных фундаментов для различных зданий. На их основе возводятся деревянные и кирпичные строения. Фундамент, собранный из таких плит иначе называют сборным. При использовании этих плит значительно увеличивается несущая способность основы дома, что позволяет возводить более тяжелые и массивные сооружения на “сложных” грунтах с низкой несущей способностью. Часто плиты железобетонные ленточных фундаментов ФЛ 10-24-1 применяют в сфере строительства частных домов или дач.

Плиты железобетонные ФЛ 10-24-1 – универсальное изделие. Устанавливают деревянные или железобетонные строения. Глубина котлована для установки фундаментных подушек рассчитывается в зависимости от веса здания и состава почвы (проводятся гидрогеологические изыскания). Изделие имеет особую форму, что позволяет существенно понизить нагрузку на нижние блоки и равномерно перенести ее на основание. Такая особенность позволяет выполнять строительство на грунтах с низкой несущей способностью, а также на водонасыщенных грунтах и почвах с малой несущей способностью. Плиты железобетонные ленточных фундаментов ФЛ 10-24-1 выпускаются по ГОСТу 13580-85 . Согласно этому стандарту плиты выпускаются из бетона пониженной водопроницаемости, что позволяет служить изделию многие десятилетия.

3.Обозначение маркировки изделий.

Маркирование всех изделий ФЛ 10-24-1 осуществляется согласно ГОСТу 13580-85 и включает буквенную и цифровую комбинацию, где указаны:

1. ФЛ – фундаментная лента или железобетонная плита;

2. 10 – ширина, указывается в дц.;

3. 24 – длина в дц.;

4. 1 – ряд несущей способности изделия (всего 4 группы).

Длина ленточной плиты ФЛ 10-24-1 составляет 2380 , ширина – 1000 , 300 – высота. Геометрический объем составляет 0,714 , объем бетона на одно изделие – 0,55 , масса – 1380 .

4.Материалы для изготовления и основные характеристики.

Для обеспечения должной прочности плит ФЛ 10-24-1 проводят армирование. Для этого применяют стальную проволоку класса А-III и Ат-IIIС, Вр-I. Армирование изделия производится двумя сварными сетками тип С12-12-4. Арматура класса А-III должна быть термомеханически упрочнена. Это выполняется согласно ГОСТ 5781-82 . В тело плиты дополнительно встраиваются монтажные петли.

5.Транспортировка и хранение.

Транспортировка и хранение фундаментных плит ФЛ 10-24-1 должны производиться в соответствии с требованиями ГОСТ 13015.4-84 . В данном случае предусматривается хранение изделий в штабелях высотой не более 2 м. Опираться они должны на опоры и деревянные или иные подкладки толщиной не менее 30 мм. Если в изделии присутствуют выступающие петли, то высота подкладок и прокладок должна превышать выступающие элементы не менее чем на 20 мм. При хранении в штабелях подкладочный материал должен располагаться послойно.

Транспортировка может осуществляться железнодорожным и автомобильным транспортом. При транспортировке следует располагать плиты таким образом, чтобы нагрузка распределялась равномерно на все оси, а расстояние от бортов были не менее 50 мм. Плиты ФЛ 10-24-1 должны быть надежно закреплены, чтобы избежать смещения и трения одна о другую при перевозке. Погрузку следует производить с учетом удобства разгрузки и возможности монтажа прямо с транспортного средства.

ГОСТ плиты фундаментные железобетонные

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФУНДАМЕНТЫ ЖЕЛЕЗОБЕТОННЫЕ ГОСТ

ДЛЯ ПАРАБОЛИЧЕСКИХ ЛОТКОВ 23972-80

Foundations reinforced concrete for parabolic

Постановлением Государственного комитета СССР по делам строительства от 29 ноября 1979 г. № 226 срок введения установлен

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на железобетонные фундаменты под колонны параболических лотков, а также фундаментные плиты, предназначенные для устройства лотковых каналов оросительных систем, изготовляемых из тяжелого бетона, сооружаемых во всех климатических районах страны с сейсмичностью до 8 баллов включительно.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Фундаменты подразделяются на два типа:

Ф – фундаменты стаканного типа;

ФП – фундаментные плиты.

1.2. Фундаменты в зависимости от глубины наполнения лотков водой подразделяются по несущей способности на две группы:

1 – фундаменты под лотки глубиной наполнения до 800 мм;

2 – фундаменты под лотки с глубиной наполнения 1000 мм.

1.3. Форма, размеры фундаментов и расположение монтажных петель должны соответствовать указанным на чертеже и в табл. 1

Фундамент стаканного типа

*Указанные закладные детали в фундаменте Ф 12.6-1 отсутствуют.

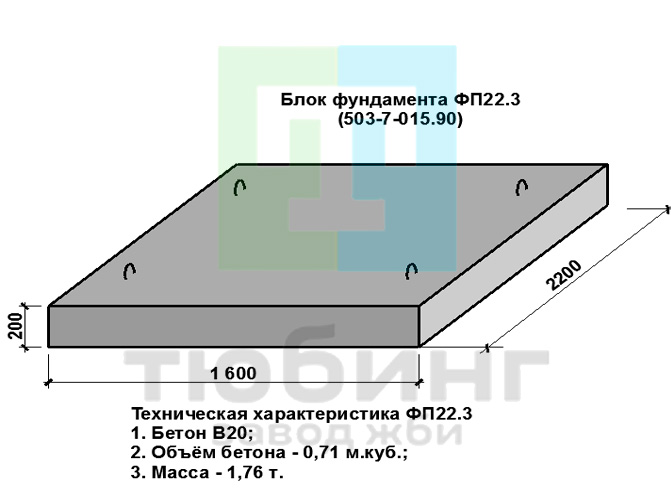

Фундамент плитного типа

1.4. Технические показатели и параметры фундаментов следует принимать по табл. 1 и 2.

Параметры фундаментов для лотков

Глубина наполнения лотка

Высота фундамента Н

Привязка закладных деталей

Справочная масса, кг

Технические показатели фундаментов для лотков

по прочности бетона на сжатие

Примечание. В скобках приведен расход стали для варианта армирования фундаментов распределительной арматурой класса В-1.

1.5. Марки фундаментов обозначаются в соответствии с ГОСТ 23009-78.

Пример условного обозначения фундамента типа Ф, длиной подошвы 1200 и шириной 600 мм, 1-й группы по несущей способности (с глубиной наполнения лотка до 800 мм):

Ф 12.6-1 ГОСТ 23972-80

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Фундаменты должны изготовляться в соответствии с требованиями настоящего стандарта.

2.2.1. Материалы, применяемые для приготовления бетона, должны обеспечивать выполнение технических требований, установленных настоящим стандартом, и соответствовать действующим стандартам или техническим условиям на эти материалы.

2.2.2. Фундаменты должны изготовляться из тяжелого бетона марки не ниже М200.

2.2.3. Водопоглощение бетона фундаментов должно быть не более 5%.

2.2.4. Марка бетона фундаментов по водонепроницаемости должна быть В2.

2.2.5. Марка бетона фундаментов по морозостойкости должна приниматься в соответствии с требованиями главы СНиП II-21-75 в зависимости от климатических условий района строительства, указанному в заказе на изготовление фундаментов, но не менее Мрз 100.

2.2.6. Поставка фундаментов потребителю должна производится после достижения бетоном отпускной прочности, назначаемой с учетом технологии их изготовления, условий транспортирования и монтажа, срока загружения фундаментов нагрузкой, а также с учетом возможности дальнейшего нарастания прочности бетона в конструкции в зависимости от климатических условий района строительства и времени года.

Величина отпускной прочности бетона должна быть не менее 70% прочности, соответствующей его проектной марке бетона по прочности на сжатие.

2.2.7. Бетон, а также материалы для приготовления бетона фундаментов, предназначенных для работы в условиях воздействия агрессивной среды, должны удовлетворять требованиям главы СНиП II-28-73.

2.3. Арматура и арматурные изделия

2.3.1. Для армирования фундаментов должна применяться арматурная сталь следующих видов и классов:

рабочая арматура – горячекатаная арматурная сталь периодического профиля класса A-III по ГОСТ 5781-75 и ГОСТ 5. 1459-72;

конструктивная арматура – горячекатаная арматурная гладкая сталь класса A-I по ГОСТ 5781-75 или обыкновенная арматурная проволока класса B-I по ГОСТ 6727-53.

2.3.2. Сварные арматурные изделия и стальные закладные детали должны удовлетворять требованиям ГОСТ 10922-75.

2.3.3. Монтажные петли должны изготавливаться из стержневой горячекатаной гладкой арматуры класса А-I марок ВСт3пс2 и ВСт3сп2 по ГОСТ 5781-75.

Сталь марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа фундаментов при температуре ниже минус 40°С.

2.3.4. Армирование фундаментов должно соответствовать обязательному приложению к настоящему стандарту.

2.3.5. Толщина защитного слоя бетона для рабочей арматуры должна быть не менее 30 мм.

2.4. Изготовление фундаментов

2.4.1. Фундаменты следует изготовлять в формах, обеспечивающих соблюдение данного стандарта к качеству и точности изготовления изделия.

2.4.2. Проектное положение арматурных изделий и толщину защитного слоя бетона следует фиксировать прокладками из плотного цементно-песчаного раствора или пластмассовыми фиксаторами.

Применение стальных фиксаторов не допускается.

2.4 3. Отклонения от проектных размеров фундаментов, положения арматуры, расположения подъемных петель, а также от толщины защитного слоя бетона не должны превышать в мм;

по длине и ширине фундаментов и опорных плит. . . . . . . . . . . . . . . . . ±15

по высоте сечения фундаментов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±8

по внутренним размерам стакана и по размерам скосов. . . . . . . . . . . ±5

по толщине защитного слоя бетона . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±5

по расстоянию от центра подъемных петель до граней фундамента . .(5

2.4.4. Отклонения фактической массы фундамента при отпуске потребителю не должны превышать ±7% номинальной массы фундамента.

2.4.5. Качество бетонных поверхностей фундаментов должно соответствовать категории А7 по ГОСТ 13015-75.

2.4.6. Отклонения от горизонтальной плоскости днища стакана фундамента не должны превышать 1 мм (по длине или ширине).

2.4.7. В бетоне фундаментов, поставляемых потребителю, не допускаются трещины, за исключением усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм.

2.4.8. Обнажения арматуры фундаментов не допускаются.

2.4.9. Монтажные петли должны быть очищены от наплывов бетона.

2.4.10. Монтажные петли на подошве фундамента после распалубки должны быть срезаны.

3. ПРАВИЛА ПРИЕМКИ

3.1. Фундаменты должны быть приняты техническим контролем предприятия-изготовителя.

3.2. Результаты приемочного контроля и испытании должны быть записаны в журнале ОТК или заводской лаборатории.

3.3. Приемка фундаментов должна производиться партиями. Размер партии устанавливается в количестве 200 фундаментов одного типоразмера, изготовленных предприятием по одной технологии из материалов одного вида и качества в течение не более одних суток.

Допускается определять объем партии по соглашению предприятия-изготовителя с потребителем, а также поставлять изделия, отобранные от разных партий.

3.4. Партию фундаментов, предъявляемую к приемке, ОТК подвергает контрольной проверке, при этом для контрольной проверки размеров фундаментов и качества их рабочих поверхностей отбирают контрольные образцы в количестве 5% от партии, но не менее двух фундаментов, для оценки прочности и трещиностойкости фундаментов, расположения арматуры и толщины защитного слоя бетона – два фундамента от партии.

3.5. Если при проверке отобранных образцов окажется хотя бы один фундамент, не соответствующий требованиям настоящего стандарта, следует отобрать удвоенное количество фундаментов от той же партии и произвести повторную проверку.

Если при повторной проверке окажется хотя бы один фундамент, не удовлетворяющий требованиям настоящего стандарта, то данная партия фундаментов подлежит приемке, поштучно.

3.6. Морозостойкость и водонепроницаемость бетона следует определять не реже одного раза в шесть месяцев при серийном изготовлении фундаментов, а также при освоении производства, изменении технологии и вида применяемых материалов.

3.7. Потребитель имеет право производить выборочный или поштучный приемочный контроль фундаментов на заводе-изготовителе, соблюдая при этом правила приемки, установленные настоящим стандартом.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Размеры и непрямолинейность фундаментов, положение закладных изделий, массу, толщину защитного слоя бетона до арматуры, а также качество поверхностей и внешний вид фундаментов проверяют по ГОСТ 13015-75.

4.2. Марка бетона по водонепроницаемости должна определяться в соответствии со СНиП II-21-75 и ГОСТ 19426-74.

При отсутствии оборудования, предусмотренного указанными нормативными документами, допускается определять марку бетона по водонепроницаемости согласно ГОСТ 12730.0-78 и ГОСТ 12730.5-78.

4.3. Испытание сварных арматурных соединений, оценку их прочности и качества изготовления производят по ГОСТ 10922-75.

4.4. Прочность бетона на сжатие определяют по ГОСТ 10180-78. Допускается определять фактическую прочность бетона в фундаментах ультразвуковым методом по ГОСТ 17624-72.

4.5. Контроль и оценку проектной марки бетона по прочности на сжатие, а также отпускной прочности бетона следует производить по ГОСТ 18105-72 или ГОСТ 21217-75 с учетом однородности прочности бетона.

4.6. Марка бетона по морозостойкости должна контролироваться в соответствии с ГОСТ 10060-76.

5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Посредине боковой поверхности фундаментов должна быть нанесена несмываемой краской следующая маркировка:

товарный знак предприятия-изготовителя или его краткое наименование;

отпускная масса фундамента в кг (для фундаментов массой свыше 500 кг).

5.2. Фундаментные плиты должны храниться рассортированными по маркам в штабелях.

5.3. Высота штабеля должна быть не более 2 м.

5.4. Проходы между штабелями должны быть не менее 1 м.

5.5. Между горизонтальными рядами складируемых или транспортируемых фундаментных плит должны быть уложены деревянные прокладки толщиной не менее 100 мм.

Подкладки под нижние ряды фундаментных плит должны укладываться по плотному, тщательно выровненному основанию.

5.6. Прокладки между всеми вышележащими рядами фундаментов должны быть расположены по вертикали одна над другой.

5.7. Складирование фундаментов стаканного типа осуществляется в один ряд в рабочем положении на плотное, тщательно выровненное основание.

5.8. Перемещение фундаментов волоком запрещается.

5.9. При транспортировании фундаментов должны соблюдаться меры, обеспечивающие предохранение их от ударов и механических повреждений.

5.10. Все операции, связанные с погрузкой и разгрузкой фундаментов, а также кантовка их, должны осуществляться плавно без рывков и ударов с тем, чтобы исключить возможность повреждения фундаментов.

5.11. Погрузка и крепление фундаментов при перевозке их на железнодорожных платформах должны производиться в соответствии с действующими инструкциями МПС по перевозке грузов.

5.12. Количество одновременно транспортируемых фундаментов должно определяться их массой и габаритами.

5.13. Изготовитель должен сопровождать каждую принятую техническим контролем партию, часть партии или группу изделий из разных партий паспортом, в котором указывают:

наименование и адрес завода-изготовителя;

номер и дату выдачи паспорта;

марки фундаментов с указанием количества изделий каждой марки;

дату изготовления изделий;

проектную марку бетона по прочности на сжатие;

отпускную прочность бетона;

марки бетона по морозостойкости и водонепроницаемости;

для фундаментов плитного типа результаты испытания на контрольную нагрузку;

обозначение настоящего стандарта.

Паспорт должен быть подписан лицом, ответственным за технический контроль предприятия-изготовителя.

6. ГАРАНТИИ ПОСТАВЩИКА

6.1. Завод-изготовитель гарантирует соответствие поставляемых изделий требованиям настоящего стандарта при соблюдении потребителем правил транспортировки, условий применения и хранения изделий, установленных настоящим стандартом.

6.2. Некачественные фундаменты завод-изготовитель обязан заменить в сроки, согласованные с потребителем.

Армирование фундаментов Ф 12.6-1;

Ф 18.9-1;Ф 15.9-2; Ф 21.12-2 Армирование фундаментов ФП 6.5-1; ФП 9.6-1

Спецификация арматурных изделий и закладных деталей на один фундамент

Плиты железобетонные ленточных фундаментов (гост 13580-85)

Стандарт распространяется на железобетонные плиты из тяжелого бетона для ленточных фундаментов зданий и сооружений.

Плиты предназначены для применения: в сухих и водонасыщенных грунтах; при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2. 01.01-82) до минус 40 °С включительно; в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включительно; в грунтах и грунтовых водах с неагрессивной степенью воздействия на железобетонные конструкции.

Допускается применять плиты при расчетной температуре наружного воздуха ниже минус 40 °С, а также в грунтах и грунтовых водах с агрессивной степенью воздействия на железобетонные конструкции при соблюдении дополнительных требований, установленных проектной документацией на конкретное здание или сооружение (согласно требованиям СНиП 2.03.01-84, СНиП 2.03.11-85) и указанных в заказе на изготовление плит.

Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на черт. 4 и в табл. 5.

Черт.4 . Плиты шириной 600 мм Плиты шириной 800-3200 мм

Таблица5 Окончание таблицы 5

Основные размеры плиты, мм

Бетон,

1. Расход стали указан для плит без монтажных петель. В случае установки в плитах монтажных петель или закладных изделий и выпусков арматуры расход стали на плиту, указанный в табл. 5, следует соответственно изменить.

2. Масса приведена для плит из тяжелого бетона средней плотности 2500 кг/м 3 .

Плиты подразделяют на четыре группы по несущей способности при загружении их равномерной погонной нагрузкой от стены до оси ленточного фундамента. Плиты каждой группы характеризуют наибольшей допускаемой величиной давления на основание под подошвой фундамента, указанной в табл. 6, в зависимости от толщины опирающихся на плиты стен.

Толщина стены не

Наибольшее допускаемое давление на основание, МПа(кгс/см 2 ), для групп по несущей способности

1. Расчетное давление на основание под подошвой фундамента определяют делением расчетной вертикальной равномерной погонной нагрузки (при коэффициенте надежности по нагрузке n = 1) на ширину плиты.

2. Несущая способность плит по прочности определена при расчетной нагрузке с коэффициентом надежности по нагрузке n = 1,15. При фактическом коэффициенте надежности по нагрузке n_ф > 1,15 значения давления на основание, указанные в табл. 2, следует умножать на коэффициент, равный

3. Несущая способность плит по прочности определена при коэффициенте надежности по назначению, равном 0,95 для II класса ответственности зданий и сооружений. Для плит зданий и сооружений I и III классов ответственности значения давлений, указанных в табл. 2, следует умножать соответственно на коэффициенты 0,95 и 1,05.

В плитах допускается предусматривать закладные изделия и выпуски арматуры в соответствии с проектной документацией конкретного здания или сооружения.

Плиты следует обозначать марками в соответствии с требованиями ГОСТ 23009-78.

Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение наименования конструкции (ФЛ), ее ширину и длину в дециметрах (значение длины округляют до целого числа).

Во второй группе указывают группу плиты по несущей способности.

Для плит, эксплуатируемых в условиях воздействия агрессивной среды, в третью группы марки включают показатель проницаемости бетона, обозначаемый прописной буквой: Н – нормальной проницаемости, П – пониженной проницаемости, О – особо низкой проницаемости.

В третью группу, в случае необходимости, включают также дополнительные конструктивные характеристики (наличие закладных изделий и выпусков арматуры), обозначаемые в марке арабскими цифрами или строчными буквами.

Пример условного обозначения(марки) плиты шириной 1600 мм, длиной 2380 мм, второй группы по несущей способности, на среднее давление на основание 0,25 МПа (2,5 кгс/см 2 ), при толщине стены 160 мм:

То же, плиты шириной 1000 мм, длиной 1180 мм, третьей группы по несущей способности, на среднее давление на основание 0,45 МПа (4,5 кгс/см 2 ), при толщине стены 300 мм, из бетона пониженной проницаемости:

Плиты следует изготовлять из тяжелого бетона (средней плотности более 2200 до 2500 кг/м 3 включительно) класса по прочности на сжатие, указанного в табл. 7.

Ширина плиты, мм

Класс бетона по прочности на сжатие плиты для групп по несущей способности

Фундаментные железобетонные плиты гост. ГОСТ 26434-2015 Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры

Плиты железобетонные ленточных фундаментов | завод ЖБК

Ленточный фундамент служит для передачи нагрузок от зданий (сооружений) на основание.

Плиты предназначены для применения:

-в сухих и водонасыщенных грунтах;

-в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включительно.

-в грунтах и грунтовых водах с неагрессивной степенью воздействия на ж/бетонные конструкции.

Плиты ленточных фундаментов изготавливаются из тяжелого бетона марки М 150-350. По требованию заказчика возможно изготовление с повышенными эксплуатационными свойствами (морозостойкость, водонепроницаемость). Плиты подразделяются на четыре группы по несущей способности при загружении их равномерной погонной нагрузкой от стен до оси ленточного фундамента.

Плиты марок ФЛ 6.12; 6.24; 8.12; 8.24 выпускаются прямоугольного сечения.

Маркировка состоит из буквенно-цифровых групп:

ФЛ 8.12.2

ФЛ – фундамент ленточный

«8» — ширина

«12» — длина

«2» — нагрузка

Наименование	Марка изделия	Объем,м3	Длина, ( L )мм	Ширина, ( B )мм	Высота, ( H )мм	Вес, изделия кг
Плиты ленточных фундаментов ГОСТ 13580-85	ФЛ 10-8-2	0.17	780	1000	300	420
	12-8-2	0.2	780	1200	300	500
	14-8-2	0.23	780	1400	300	580
	16-8-2	0.26	780	1600	300	650
	20-8-2	0.5	780	2000	500	1250
	24-8-2	0.58	780	2400	500	1450
	28-8-2	0.72	780	2800	500	1800
	32-8-2	0.82	780	3200	500	2050
	ФЛ 10-12-2	0.26	1180	1000	300	650
	12-12-2	0.31	1180	1200	300	780
	14-12-2	0.36	1180	1400	300	910
	16-12-2	0.41	1180	1600	300	1030
	20-12-2	0.78	1180	2000	500	1950
	24-12-2	0.91	1180	2400	500	2300
	28-12-2	1.13	1180	2800	500	2820
	32-12-2	1.29	1180	3200	500	3230
Серия 1.112-5	ФЛ 32-12-2	1.6	1180	3200	500	4000
	ФЛ 10-24-2	0.55	2380	1000	300	1380
	12-24-2	0.65	2380	1200	300	1630
	14-24-2	0.76	2380	1400	300	1900
	ФЛ 16-24-2	0.86	2380	1600	300	2150
	20-24-2	1.62	2380	2000	500	4050
	ФЛ 10-8-3	0.17	780	1000	300	420
	12-8-3	0.2	780	1200	300	500
	14-8-3	0.23	780	1400	300	580
	16-8-3	0.26	780	1600	300	650
	20-8-3	0.5	780	2000	500	1250
	24-8-3	0.58	780	2400	500	1450
	28-8-3	0.72	780	2800	500	1800
	32-8-3	0.82	780	3200	500	2050
	ФЛ 8-12-3	0.28	1180	800	300	720
	10-12-3	0.26	1180	1000	300	650
	12-12-3	0.31	1180	1200	300	780
	14-12-3	0.36	1180	1400	300	910
	16-12-3	0.41	1180	1600	300	1030
	20-12-3	0.78	1180	2000	500	1950
	24-12-3	0.91	1180	2400	500	2300
	28-12-3	1.13	1180	2800	500	2820
	32-12-3	1.29	1180	3200	500	3230
Серия 1.112-5	ФЛ 32-12-3	1.6	1180	3200	500	4000
	ФЛ 8-24-3	0.56	2380	800	300	1440
	10-24-3	0.55	2380	1000	300	1380
	12-24-3	0.65	2380	1200	300	1630
	14-24-3	0.76	2380	1400	300	1900
	16-24-3	0.86	2380	1600	300	2150
	20-24-3	1.62	2380	2000	500	4050
	ФЛ 10-8-4	0.17	780	1000	300	420
	12-8-4	0.2	780	1200	300	500
	14-8-4	0.23	780	1400	300	580
	16-8-4	0.26	780	1600	300	650
	20-8-4	0.5	780	2000	500	1250
	24-8-4	0.58	780	2400	500	1450
	28-8-4	0.72	780	2800	500	1800
	ФЛ 6-12-4	0.21	1180	600	300	520
	8-12-4	0.28	1180	800	300	720
	10-12-4	0.26	1180	1000	300	650
	12-12-4	0.31	1180	1200	300	780
	14-12-4	0.36	1180	1400	300	910
	16-12-4	0.41	1180	1600	300	1030
	20-12-4	0.78	1180	2000	500	1950
	24-12-4	0.91	1180	2400	500	2300
	28-12-4	1.13	1180	2800	500	2820
	ФЛ 6-24-4	0.42	2380	600	300	1040
	8-24-4	0.56	2380	800	300	1440
	10-24-4	0.55	2380	1000	300	1380
	12-24-4	0.65	2380	1200	300	1630
	14-24-4	0.76	2380	1400	300	1900
	16-24-4	0.86	2380	1600	300	2150

bzhbk.ru

ГОСТ 26434-2015 Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры

Текст ГОСТ 26434-2015 Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ. МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

(ISC)

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

Типы и основные параметры

Издание официальное

Москва

Стандартинформ

2016

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. № 82-П)

За принятие проголосовали:

Краткое наименование страны поМК (ИСО 31661004—97	Код страны no МК (ИСО 3166) 004—97	Сокращенное наименование национального органа по стандаотизаиии
(азахстан	КZ	Госстандарт Республики Казахстан
(иргиэия	КС	Кыргыэстандарт
’оссия	RU	Росстандарт
Таджикистан	TJ	Т аджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. No 2077-ст межгосударственный стандарт ГОСТ 26434—2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВЗАМЕН 26434-65

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты». а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии е сети Интернет

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ ЗДАНИЙ Типы и основные параметры

Reinforced concrete panels for floors in residential buftdings. Types and basic parameters

Дата введения — 2017-01-01

1 Область применения

Настоящий стандарт устанавливает типы, основные размеры и параметры плит перекрытий, общие технические требования к ним.

Настоящий стандарт распространяется на сборные железобетонные плиты перекрытий, изготовляемые из конструкционного тяжелого и легкого бетонов (далее — плиты) и предназначенные для несущей части перекрытий жилых зданий.

Требования настоящего стандарта следует учитывать при разработке нормативных документов и рабочей документации на плиты конкретных типов.

2 Нормативные ссылки

8 настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 13015—2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 21779—82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

ГОСТ 23009*78 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 26433.0*85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

8 настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 плита: Крупноразмерный плоский элемент строительной конструкции, выполняющий несущие, ограждающие или совмещенные — несущие и ограждающие, теплотехнические, звукоизоляционные функции.

3.2 перекрытие: Горизонтальная внутренняя несущая конструкция в здании, разделяющая этажи.

3.3 координационный (номинальный) размер плиты: Проектный размер плиты между разбивочными (координационными) осями здания в горизонтальном направлении.

3.4 конструктивный размер плиты: Проектный размер плиты, отличающийся от конструктивного (номинального) размера на нормированный зазор, учитывающий допуски на монтаж и изготовление.

Издание официальное

4 Типы, основные параметры и размеры

4.1 Плиты подразделяют на следующие типы:

• сплошные однослойные:

• 1П — плиты толщиной 120 мм.

• 2П — плиты толщиной 160 мм;

• многопустотные:

-1 ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм.

• 2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм.

• ПБ — плиты толщиной 220 мм беэопалубочного формования.

Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.

Форма и размеры пустот в плитах типа ПБ устанавливают стандартами или техническими условиями на плиты этого типа.

4.2 Плиты типов 1П. 2П и. при условии стендового формования. 1ПК, 2ПК могут быть предусмотрены дпя опирания по двум или трем сторонам или по контуру. Плиты типа ПБ предусмотрены для опирания по двум сторонам.

4.3 8 жилых зданиях с встроенными или пристроенными помещениями общественного назначения для перекрытий этих помещений допускается применять плиты типов и размеров, установленных для перекрытий общественных зданий.

4.4 Координационные длина и ширина плит должны соответствовать указанным в таблице 1.

Таблица 1

Типоразмер плиты	Координационные размеры плиты, мм		Масса плиты (справочная), т
Типоразмер плиты	Длина 1,	Ширина bu	Масса плиты (справочная), т
	Плиты типа 1П
1П 30.48		4600	4.3
1П 30.54	3000	5400	4.9
1П 30.60		6000	5.4
1П 30.66		6600	5.9
1П 36.48		4800	5.2
1П 36.54	3600	5400	5.8
1П 36.60		6000	6.5
Ш 36.66		6600	7.1
Плиты типа 2П
2п 24.66	2400	6000	5.8
2П 30.48		4800	5.8
2П 30.54	3000	5400	6.5
2П 30.60		6000	7.2
2П 36.24		2400	3.5
2П 36.30		3000	4.3
2П 36.36	3600	3600	5.2
2П 36.48		4800	6.9
2П 36.54		5400	7.8
2П 36.60		6000	8.6
2П 60.12		1200	2.9
2П 60.24	6000	2400	5.8
2П 60.30		3000	12
2П 60.36		3600	8.7
	Плиты типов	1ПК. 2ПК
1ПК 24.10		1000	0.8
1ПК 24.12		1200	0.9
1ПК24.15		1500	1.1
1ПК 24.18	2400	1800	1.3
1ПК 24.24		2400	1.8
1ПК 24.30		3000	2.2
1ПК 24.36		3600	2.7
1ПК27.10		1000	0.9
1ПК 27.12		1200	1.0
1ПК 27.15		1500	1.2
1ПК 27.18	2700	1800	1.4
1ПК 27.24		2405	2.Й

Продолжение таблицы 1

Типоразмер плиты	Кооодинаиионные	оээмеоы плиты, мм	Масса плиты (справочная), т
Типоразмер плиты	Длина 1,	Ширина	Масса плиты (справочная), т
1ПК 27.30	2700	3000	2.4
1ПК 27.36	2700	3600	3.0
1ПК 30.10	3000	1000	0.9
1ПК 30.12		1200	1.1
1ПК 30.15		1500	1.4
1ПК 30.18		1600	1.7
1ПК 30.24		2400	2.2
1ПК 30.30		3000	2.8
1ПК 33.10	3300	1000	1.0
1ПК 33.12		1200	1.2
1ПК 33.15		1500	1.5
1ПК 33.18		1800	1.8
1ПК 33.24		2400	2.4
1ПК 33.30		3000	3.0
1ПК 33.36		3600	3.6
1ПК 36.10	3600	1000	1.1
1ПК 36.12		1200	1.3
1ПК 36 15		1500	1.7
1ПК 36.18		1800	2.0
1ПК 36.24		2400	2.7
1ПК 36.30		3000	3.3
1ПК 36.36		3600	4.0
1ПК 39.10	3900	1000	1.2
1ПК 39.12		1200	1.4
1ПК 39.15		1500	1.8
1ПК 39.18		1800	2.1
1 ПК 39.24		2400	2.9
1ПК 39.30		3000	3.5
1 ПК 39.36		3600	4.3
1ПК 42.10	4200	1000	1.3
1ПК 42.12		1200	1.6
1ПК 42.15		1500	2.0
1ПК 42.18		1800	2.3
1ПК 42.24		2400	3.1
1ПК 42 30		3000	3.9
1ПК 42.36		3600	4.7
1 ПК 45.10	4500	1000	1.4
1 ПК 45.12		1200	1.7
1ПК 45.15		1500	2.1
1ПК 45.18		1800	2.4
1ПК 45.24		2400	3.3
1ПК 45.30		3000	4.1
1ПК 45.36		3600	5.0
1ПК 48.10	4800	юоо	1.5
1ПК 48.12		1200	1.8
1ПК 48.15		1500	2.2
1ПК 48.18		1800	2.7
1ПК 48.24		2400	3.6
1ПК 48.30		3000	4.5
1ПК 46.36		3600	5.4
1ПК 51.10	5100	1000	1.6
1ПК 51.12		1200	1.9
1ПК 51.15		1500	2.4
1ПК 51.18		1800	2.9
1ПК 51.24		2400	3.8
1ПК 51.30		3000	4.8
1ПК 51.36		3600	5.7
1ПК 54.10	5400	1000	1.7
1ПК 54.12	5400	1200	2.0

Окончание таблицы 1

Типоразмер плиты	Кооодинаиионные	эазмеоы плиты, мм	Масса плиты (справочная), т
Типоразмер плиты	Длина to	Ширина th	Масса плиты (справочная), т
1ПК 54.15		1500	2.5
1ПК 54.18	5400	1800	3.0
1ПК 54.24		2400	4.0
1 ПК 54.30		3000	5.0
1ПК 54.36		3600	6.0
1ПК 57.10		1000	1.8
1ПК 57.12		1200	2.1
1ПК 57.15		1500	2.6
1ПК 57.18	5700	1800	3.1
1ПК 57.24		2400	4.2
1ПК 57.30		3000	5.2
1ПК 57.36		3600	6.3
1ПК 60.10		1000	1.9
1ПК 60.12		1200	2.2
1ПК 60.15		1500	2.8
1ПК 60.18	6000	1800	3.3
1 ПК 60.24		2400	4.5
1 ПК 60.30		3000	5.6
1 ПК 60.36		3600	6.7
1ПК 63.10		1000	2.0
1 ПК 63.12		1200	2.4
1 ПК 63.15		1500	3.0
1 ПК 63.18	6300	1800	3.5
1 ПК 63.24		2400	4.7
1ПК 63.30		3000	5.9
1ПК 63.36		3600	7.1
1ПК 66.10		1000	2.1
1ПК 66.12		1200	2.5
1ПК 66.15		1500	3.1
1ПК 66.18	6600	1800	3.7
1ПК 66.24		2400	5.0
1ПК 66.30		3000	6.2
1ПК 66.36		3600	7.4
1ПК 72.10		1000	2.3
1ПК 72.12		1200	2.7
1ПК 72.15	7200	1500	3.3
1ПК 72.18		1800	4.0
1ПК 72.24		2400	5.4
1ПК 72.30		3000	6.7
1ПК 72.36		3600	8.1
1ПК 75.10		1000	2.4
1ПК 75.12		1200	2.8
1ПК 75.15		1500	3.4
1ПК 75.18	7500	1800	4.1
1ПК 75.24		2400	5.6
1ПК 75.30		3000	6.9
1ПК 75.36		3600	8.4
1ПК 90.10		1000	2.8
1ПК 90.12	9000	1200	3.3
1ПК 90.15		1500	4.1

Примечания

1 Для плит типа 2ПК и ПБ в обозначении типоразмера, приведенного в настоящей таблице, следует заменить 1ПК на 2ПК или ПБ.

2 При наличии плит одного типоразмера, отличающихся армированием в целях возможности опирания по двум, трем сторонам или по контуру, следует ввести в маркировку дополнительное обозначение.

3 Координационная длина — 9000 мм применима только для плит типа 1 ПК.

4 Масса плит приведена для плит из тяжелого бетона средней плотности 2500 кг/м1.

5 Направление расчетного пролета плит типа 1ПК устанавливают параллельных) длине или ширине плиты.

4.5 Плиты в перекрытии здания следует располагать таким образом, чтобы их координационная длина равнялась соответствующему поперечному или продольному шагу несущих конструкций здания, указанному на рисунке 1.

8 случаях, когда во внутренних несущих стенах толщиной 300 мм и более применяют парные координационные оси (заменяемые в проектной документации одной разбивочной осью), координационная длина плиты должна равняться расстоянию между разбивочными осями здания за вычетом координационного размера вставки или половины координационного размера вставки, указанному на рисунке 2.

JL_

to = L0 hs Во

А> . координационная длина плиты; и . расстояние между поперечными и продольными координационными осями здания соответственно

Рисунок 1

1 — координационные оси здания; 2 — разбивочная ось здания; а — расстояние между парными

координационными осями; А) — координационная длина плиты; Ai и — расстояние между поперечными и продольными координационными осями здания соответственно; L’ и В’ — расстояние между поперечными и продольными разбивочными осями здания соответственно

Рисунок 2

4.6 Конструктивные длину и ширину плит следует принимать равными соответствующим координационным размерам, указанным на рисунках 1.2 и в таблице 1. уменьшенным на размер зазора между смежными плитами — аи указанный в таблице 2.

При наличии в местах сопряжения плит разделяющих элементов, геометрические оси которых совмещены с координационными осями (например, монолитные антисейсмические пояса, вентиляционные каналы и др.). конструктивную длину плит следует принимать равной соответствующему координационному размеру, указанному на рисунках 1. 2 и в таблице 1. уменьшенному на размер зазора разделяющего элемента — Ог. указанный в таблице 2.

4.7 Форма и размеры плит типа ПБ должны соответствовать установленным рабочими чертежами плит, разработанными в соответствии с параметрами формовочного оборудования предприятия — изготовителя этих плит.

4.8 Дополнительные размеры, учитываемые при определении конструктивных размеров плиты, приведены в таблице 2.

Таблица 2

Область применения плиты	Дополнительные размеры, учитываемые при определении конструктивного размера плиты, мм
	Длина			Шиоина
	а1	at	Ui	а,
Крупнопанельные здания, в том числе здания при расчетной сейсмичности 7— 9 балле»	20	—	60	10 — для плит координационной шириной менее 2400: 20 — для плит координационной шириной 2400 и более
Здания со стенами из кирпича, камней и блоков, за исключением зданий при расчетной сейсмичности 7—9 баллов	20	—	—
Здания со стенами из кирпича, камней и блоков при расчетной сейсмичности 7— 9 баллов	20	140	—
Каркасные здания, в том числе здания при расчетной сейсмичности 7—9 баллов	20	350	—

4.9 В случае перекрытия плитой пространства, превышающего расстояние между соседними координационными осями здания (например, для плиты, опираемой на всю толщину стены лестничной клетки в крупнопанельных зданиях с поперечными несущими стенами и т. д.), конструктивную длину следует принимать равной соответствующей координационной длине, указанной в таблице 1 и увеличенной на размер — аз. указанный в таблице 2.

5 Технические требования

5.1 Плиты в зависимости от их расположения в перекрытии здания применяют под расчетные равномерно распределенные нагрузки (без учета собственного веса плит), равные 3,0; 4.5; 6,0; 8,0 кПа (соответственно 300.450, 600. 800 кгс/м2).

5.2 На рабочих чертежах плит, применяемых в конкретном здании, указывают расположение закладных деталей, выпусков арматуры, местных вырезов, отверстий и других конструктивных деталей.

5.3 Показатели расхода бетона и стали плиты должны соответствовать указанным на рабочих чертежах с учетом возможных уточнений, вносимых проектной организацией в установленном порядке.

5.4 Плиты должны обеспечивать предел огнестойкости согласно требованиям действующих нормативных документов и технической документации4 в зависимости от требуемой огнестойкости здания.

Предел огнестойкости плит указывают на рабочих чертежах.

5.5 Точность линейных размеров плит следует принимать по пятому или шестому классу точности по ГОСТ 21779 с учетом положений ГОСТ 26433.0.

Не территории Российской Федерации действует СП 112.13330.2012 «СНиП 21.01-97 Пожарная безопасность зданий и сооружений».

Требования к качеству бетонных поверхностей и внешнему виду плит устанавливаются по ГОСТ 13015 и должны быть записаны в заказе на изготовление.

Категория нижней потолочной бетонной поверхности ппит — А2. АЗ по ГОСТ 13015.

5.6 Индексы изоляции воздушного шума плит и приведенный уровень ударного шума под плитой, учитываемые при определении показателей звукоизоляции перекрытия с учетом действующих нормативных документов и технической документации2, приведены в таблице 3.

Т аблицаЗ_

Тип плиты	Средняя плотность бетона плиты, кг/м*	Толщина. мм	Значение индекса. дБ
Тип плиты	Средняя плотность бетона плиты, кг/м*	Толщина. мм	изоляции воздушного шума плиты	приведенного уровня ударного шума лсд плитой
1П	1800-2500	120	46-49	88-84
2Л	2200-2500	160	51-52	83-81
ТПК	2200-2500	220	51-52	85-84
	1600-2000	220	48-50	87-86
2ПК	2200-2500	220	52-53	82-81

Примечания

1 Для плит типа ПБ параметры изоляции воздушного шума устанавливают в зависимости от формы и размеров пустот.

2 Приведенный уровень ударного шума под плитой принят по результатам экспериментальных

исследований._

5.7 Конструкции пола, применяемые в перекрытиях в зависимости от типа плиты перекрытия, приведены в таблице А.1 приложения А.

5.8 Плиты следует обозначать марками в соответствии с ГОСТ 23009. При установлении обозначений необходимо учитывать следующие положения.

Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение типа плиты и габаритных размеров — конструктивные длину и ширину.

Конструктивные длину и ширину плиты указывают в дециметрах (округляя до целого числа), а толщину — в сантиметрах.

Во второй группе указывают:

• значение расчетной нагрузки в килоласкалях.

• класс напрягаемой арматуры — для предварительно напряженных плит.

Для плит, изготовляемых из легкого бетона, дополнительно указывают вид бетона, обозначаемый прописной буквой «Л».

В третью группу, при необходимости, включают дополнительные характеристики, отражающие особые условия применения плит, их стойкость к сейсмическим и другим воздействиям, обозначения конструктивных особенностей плит, таких как вид и расположение арматурных выпусков, закладных изделий и др. Особые условия применения плит обозначают прописными буквами, конструктивные особенности плит — строчными буквами или арабскими цифрами.

Пример условного обозначения (марки) плиты типа 1 ПК длиной 5980 мм. шириной 1490 мм. под расчетную нагрузку 4.5 кЛа (450 кгс/м2), изготовляемой из тяжелого бетона с напрягаемой арматурой класса А800 (At-V):

1ПК60.15-4.5А800

То же для плиты изготовляемой из легкого бетона:

1ПК60.15-4.5А800Л

То же для плиты, опираемой по трем сторонам:

1ПК60.15-4.5А8003

То же для плиты, опираемой по четырем сторонам:

1ПК60.15-4.5А8004

Примечание — Допускается изготовлять плиты других размеров и обозначать их марками в соответствии с рабочими чертежами типовых конструкций до их пересмотра.

г На территории Российской Федерации действует СП 51.13330.2011 «СНиП 23*03-2003 Защита от шума».

Приложение А (рекомендуемое)

Применяемые конструкции пола

Таблица А.1

Тип плиты	Наименование консгоукиии пола
1П	Пустотный
1П	Плавающий
2П. 1ПК	Пустотный
	Плавающий
	Однослойный пол по выоавниваюшей стяжке
	Беспустотный слоистый
2ПК	Однослойный
ПБ	Однослойный пол по выоавниваюшей стяжке
ПБ	Пустотный пол по выоавниваюшей стяжке
Примечание — Обозначение типа плиты см. в 4.1 настоящего стандарта.

Приложение Б (справочное)

Термины, примененные в приложении А

Б.1 В приложении А применены следующие термины с соответствующими определениями:

Б.1.1 однослойный пол: Пол. оосгояций из покрытия — линолеума на тепло- и звукоизоляционной основе, уложенного непосредственно на плиты перекрытия.

Б. 1.2 однослойный пол по выравнивающей стяжке: Поп. состоящий из покрытия — линолеума на тепло-и звукоизоляционной основе, уложенного на выравнивающую стяжху, выложенную непосредственно на плиты перекрытия.

Б.1.3 плавающий пол: Пол. состоящий из покрытия, жесткого основания в виде монолитной или сборной стяжки и сплошного звукоизоляционного слоя из упруго-мягких или сыпучих материалов, уложенных на плиты перекрытия.

Б.1.4 пустотный пол: Пол. состоящий из твердого покрытия по лагам и звукоизоляционных прокладок, уложенных на плиты перекрытия.

Б.1.5 беспустотный слоистый пол: Пол. состоящий из твердого покрытия и тонкой звукоизоляционной прослойки, улаженных непосредственно на плиты перекрытия или на выравнивающую стяжку.

УДК 691.328.1.022-413:006.354 МКС 91.080.40

Ключевые слова: ллита, плита перекрытия, сплошные плиты, многопустотные плиты, координационные размеры, конструктивные длина и ширина, типоразмер, типы, параметры, марка, бетон, класс, технические требования, арматура, закладные детали.

Редактор ЕЮ. Шапыгина Корректор Л.С. Лысенко Компьютерная верстка Е.К. Кузиной

Подписано в печать 08.02.2016. Формат 60×84’/*.

Уел. печ. л. 1.40. Тираж 37. Зак. 62.

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

ФГУП «СТАНДАРТИНФОРМ»

123995 Москва. Гранатный пер.. 4.

allgosts.ru

ГОСТ 13580-85 :: Плиты железобетонные ленточных фундаментов

ГОСТ 13580-85 Плиты железобетонные ленточных фундаментов. Технические условия.

Сборник нормативов для выпуска железобетонных плит из тяжелого бетона, предназначенных стать основой ленточных фундаментов различных зданий. Такие фундаментные подушки применяются для увеличения несущей способности фундамента, расположенного в сухих или водонасыщенных грунтах. Железобетонные подушки используют в сооружениях с расчетной сесмичностью до 9 баллов.

ГОСТ 13580-85 предполагает использование фундаментных подушек в грунтах и грунтовых водах с неагрессивной степенью воздействия. Но стандарт не исключает и применение плит фундамента в условиях с температурами окружающей среды ниже -40°С и агрессивными средами грунта и грунтовых вод при соблюдении норм СНиП 2.03.01-84,

СНиП 2.03.11-85 и указании этих условий при заказе на изготовление плит.

Стандарт ГОСТ 13580-85 включает в себя несколько частей, которые содержат:

Основные параметры и размеры плит ленточных фундаментов. В этой главе указаны форма плит, и разделение подушек на четыре типа по несущей способности, а также маркировка и армирование изделий.
Технические условия. Критерии производства, по которым плиты должны удовлетворять стандарт. Фундаментные подушки ГОСТ 13580-85 должны производится исключительно из тяжелого бетона плотностью более 2200 кг/куб.м. Представлены требования к арматурным сталям. А также даны максимальные значения отклонений габаритных размеров от эталона.
Свод правил приемки плит фундамента по показателям поверхностного осмотра и прочности бетона.
Методы контроля (каким образом надлежит тестировать отпускную прочность бетона, прочность бетона на сжатие, морозостойкость, водонепроницаемость и пр).
Рекомендации к маркировке, транспортировке и хранению фундаментных подушек.

Также ГОСТ 13580-85 содержит большое количество справочной информации, различные схемы армирования изделий, схемы арматурных блоков, выборки стали на различные детали фундаментных плит.

www.complexs.ru

фундаментные плиты размеры

Код ОКП	Марка плиты	Основные размеры плиты, мм				Расход материалов		Масса плиты (справочная), т
Код ОКП	Марка плиты	b	l	h	a	Бетон, м³	Сталь, кг	Масса плиты (справочная), т
58 1321 201258 1321 2013	ФЛ6.24-4 ФЛ6.12-4	600	2380 1180	300	—	0,37 0,18	1,84 0,91	0,93 0,45
58 1321 201458 1321 201558 1321 2016	ФЛ8.24-1ФЛ8.24-3ФЛ8.24-4	800	2380		150	0,46	2,53,424,81	1,15
58 1321 201758 1321 201858 1321 2019	ФЛ8.12-1ФЛ8.12-3ФЛ8.12-4		1180			0,22	1,241,72,39	0,55
58 1321 202058 1321 202158 1321 202258 1321 2023	ФЛ10.30-1ФЛ10.30-2ФЛ10.30-3ФЛ10.30-4		2980			0,69	4,71,679,0411,03	1,75
58 1321 202458 1321 202558 1321 202658 1321 2027	ФЛ10.24-1ФЛ10.24-2ФЛ10.24-3ФЛ10.24-4	1000	2380	300	250	0,55	3,765,347,168,82	1,38
58 1321 202858 1321 202958 1321 203058 1321 2031	ФЛ10.12-1ФЛ10.12-2ФЛ10.12-3ФЛ10.12-4		1180			0,26	1,872,663,414,4	0,65
58 1321 203258 1321 203358 1321 203458 1321 2035	ФЛ10.8-1ФЛ10.8-2ФЛ10.8-3ФЛ10.8-4		780			0,17	1,241,762,262,92	0,42
58 1321 203658 1321 203758 1321 203858 1321 2039	ФЛ12.30-1ФЛ12.30-2ФЛ12.30-3ФЛ12.30-4	1200	2980		350	0,82	,8812,7617,4621,43	2,05
58 1321 204058 1321 204158 1321 204258 1321 2043	ФЛ12.24-1ФЛ12.24-2ФЛ12.24-3ФЛ12.24-4		2380			0,65	6,310,213,8317,13	1,63
58 1321 204458 1321 204558 1321 204658 1321 2047	ФЛ12.12-1ФЛ12.12-2ФЛ12.12-3ФЛ12.12-4	1200	1180		350	0,31	3,135,096,578,55	0,78
58 1321 204858 1321 204958 1321 205058 1321 2051	ФЛ12.8-1ФЛ12.8-2ФЛ12.8-3ФЛ12.8-4		780			0,2	2,083,384,375,69	0,5
58 1321 205258 1321 205358 1321 205458 1321 2055	ФЛ14.30-1ФЛ14.30-2ФЛ14.30-3ФЛ14.30-4		2980			0,96	12,4319,0923,4634,65	2,4
58 1321 205658 1321 205758 1321 205858 1321 2059	ФЛ14.24-1ФЛ14.24-2ФЛ14.24-3ФЛ14.24-4	1400	2380	300	400	0,76	9,8515,1218,7627,72	1,90
58 1321 206058 1321 206158 1321 206258 1321 2063	ФЛ14.12-1ФЛ14.12-2ФЛ14.12-3ФЛ14.12-4		1180			0,36	4,687,18 9,37 13,84	0,91
58 1321 206458 1321 206558 1321 206658 1321 2067	ФЛ14.8-1ФЛ14.8-2ФЛ14.8-3ФЛ14.8-4		780			0,23	3,114,786,239,22	0,58
58 1321 206858 1321 206958 1321 207058 1321 2071	ФЛ16.30-1ФЛ16.30-2ФЛ16.30-3ФЛ16.30-4		2980			1,09	15,8226,4237,3246,11	2,71
58 1321 207258 1321 207358 1321 207458 1321 2075	ФЛ16.24-1ФЛ16.24-2ФЛ16.24-3ФЛ16.24-4	1600	2380		500	0,86	12,5521,1329,8536,57	2,15
58 1321 207658 1321 207758 1321 207858 1321 2079	ФЛ16.12-1ФЛ16.12-2ФЛ16.12-3ФЛ16.12-4		1180			0,41	6,0210,5514,9017,51	1,03
58 1321 208058 1321 208158 1321 208258 1321 2083	ФЛ16.8-1ФЛ16.8-2ФЛ16.8-3ФЛ16.8-4		780			0,26	3,847,029,9311,15	0,65
58 1321 208458 1321 208558 1321 208658 1321 2087	ФЛ20.30-1ФЛ20.30-2ФЛ20.30-3ФЛ20.30-4		2980			2,04	15,6025,1636,8550,04	5,10
58 1321 208858 1321 208958 1321 209058 1321 2091	ФЛ20.24-1ФЛ20.24-2ФЛ20.24-3ФЛ20.24-4	2000	2380	500	700	1,62	12,4720,1229,4839,99	4,05
58 1321 209258 1321 209358 1321 209458 1321 2095	ФЛ20.12-1ФЛ20.12-2ФЛ20.12-3ФЛ20.12-4		1180			0,78	6,1910,0214,6919,95	1,95
58 1321 209658 1321 209758 1321 209858 1321 2099	ФЛ20.8-1ФЛ20.8-2ФЛ20.8-3ФЛ20.8-4		780		700	0,50	4,046,579,7013,00	1,25
58 1321 210058 1321 210158 1321 210258 1321 2103	ФЛ24.30-1ФЛ24.30-2ФЛ24.30-3ФЛ24.30-4		2980			2,39	27,4443,8667,0973,40	5,98
58 1321 210458 1321 210558 1321 210658 1321 2107	ФЛ24.24-1ФЛ24.24-2ФЛ24.24-3ФЛ24.24-4	2400	2380		900	1,90	21,8034,9753,4858,70	4,75
58 1321 210858 1321 210958 1321 211058 1321 2111	ФЛ24.12-1ФЛ24.12-2ФЛ24.12-3ФЛ24.12-4		1180			0,91	10,6917,4426,2729,31	2,30
58 1321 211258 1321 211358 1321 211458 1321 2115	ФЛ24.8-1ФЛ24.8-2ФЛ24.8-3ФЛ24.8-4		780			0,58	7,1011,5217,6219,51	1,45
58 1321 211658 1321 211758 1321 211858 1321 2119	ФЛ28.24-1ФЛ28.24-2ФЛ28.24-3ФЛ28.24-4	2800	2380	500	1000	2,36	32,0150,3779,8697,06	5,90
58 1321 212058 1321 212158 1321 212258 1321 2123	ФЛ28.12-1ФЛ28.12-2ФЛ28.12-3ФЛ28.12-4		1180			1,13	15,0324,8039,1247,02	2,82
58 1321 212458 1321 212558 1321 212658 1321 2127	ФЛ28.8-1ФЛ28.8-2ФЛ28.8-3ФЛ28.8-4		780			0,72	10,3016,7226,0531,33	1,80
58 1321 212858 1321 212958 1321 2130	ФЛ32.12-1ФЛ32.12-2ФЛ32.12-3	3200	1180		1200	1,29	23,2437,4153,03	3,23
58 1321 213158 1321 213258 1321 2133	ФЛ32.8-1ФЛ32.8-2ФЛ32.8-3		780			0,82	15,7624,8935,81	2,05

ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий»

ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий» содержит общие технические требования к указанным изделиям, устанавливает параметры, размеры и типы плит. Руководствуясь стандартом, разрабатывают техническую и нормативную документацию.

Типы и размеры плит

Плиты перекрытия подразделяют на многопустотные и сплошные однослойные. Типы многопустотных: 1ПК, 2ПК и ПБ. Все они имеют толщину 220 мм, в изделиях 1ПК и 2ПК имеются круглые пустоты диаметром 159 и 140 мм соответственно. ПБ изготавливаются методом безопалубочного формования, размеры и форма пустот устанавливаются техническими условиями или стандартами.

Сплошные однослойные плиты перекрытия по ГОСТу делятся на 2 типа: 1П толщиной 120 мм и 2П — 160 мм, для изготовления используется только тяжёлый бетон.

В проектном положении ПБ должны опираться по двум сторонам. Для 1П и 2П (для 1ПК и 2ПК — только при условии стендового формования) предусмотрено опирание по двум, трём или четырём сторонам.

При определении конструктивных размеров (длины и ширины) за основу берут координационные и уменьшают их на ширину зазора между смежными изделиями. Помимо этого, ГОСТ на железобетонные плиты содержит таблицу для учёта дополнительных размеров.

Таблица 1.

Применение	Дополнительные размеры, мм
	Длина			Ширина
Крупнопанельные здания, в т. ч. при расчетной сейсмичности от 7 до 9 баллов	20	—	60	10 – для ЖБ плит, имеющих координационную ширину до 2400;
Кирпичные, крупноблочные здания, исключая здания при расчетной сейсмичности от 7 до 9 баллов	20	—	—	20 – для ЖБ плит, имеющих координационную ширину более 2400.
Здания с кирпичными, каменными, крупноблочными стенами при расчетной сейсмичности от 7 до 9 баллов	20	140	—
Каркасные здания, в т. ч. при расчетной сейсмичности от 7 до 9 баллов	20	350	—

Условные обозначения

Плиты перекрытия железобетонные для жилых зданий по ГОСТ 26434-2015 маркируются условными обозначениями — буквенно-цифровым индексом, состоящим из нескольких групп. Расшифровка:

1-я группа. Тип плиты, конструктивные размеры — толщина в сантиметрах, длина и ширина в дециметрах, округлённые до целого значения.
2-я группа. Расчётная нагрузка, выраженная в килопаскалях. Для преднапряженных изделий — класс арматуры. В этой группе может присутствовать буква «Л», указывающая на то, что плита перекрытия изготовлена из лёгкого бетона.
3-я группа. Дополнительные свойства и конструктивные особенности, например: расположение и вид закладных деталей, арматурные выпуски, стойкость к сейсмическим воздействиям и агрессивным средам, другое. Особенности конструкции обозначают арабскими цифрами или строчными буквами, условия использования — прописными буквами.

Технические требования

Основной ГОСТ на пустотные плиты перекрытий, а также на сплошные изделия, — 26434-2015. Однако в нём содержатся отсылки к другим стандартам. В зависимости от проектного положения, плита перекрытия предназначена для восприятия расчётных нагрузок 3, 4,5, 6 или 8 килопаскаль.

Рабочие чертежи ЖБИ, применяемых для строительства конкретного объекта, должны содержать полную информацию о конструктивных деталях, включая отверстия, вырезы, выпуски арматуры, закладные. Также на чертежах указывают расход стали и бетона. Проектная организация вправе вносить уточнения.

ГОСТ на плиты перекрытий предписывает определять показатель огнестойкости в соответствии с требованиями, предъявляемыми к зданию. Эта информация содержится в технической и нормативной документации, включая СНиП 21.01-97, и в обязательном порядке вносится в чертежи.

При определении точности линейных размеров руководствуются положениями ГОСТ 26433.0 и ГОСТ 21779. Требования к качеству должны соответствовать ГОСТ 13015.

ГОСТ на железобетонные плиты для каждого типа рекомендует определённые конструкции пола. Для 1ПК, 2П и 1П — плавающий и пустотный, для двух первых типов также беспустотный слоистый и однослойный по стяжке. Для ПБ — пустотный и однослойный (оба варианта по стяжке), для 2ПК подходит только однослойный.

Важный показатель — звукоизоляция перекрытия. Нормативный документ СНиП 23-03-2003 «Защита от шума». В таблице 2 приводятся показатели, которыми следует руководствоваться при определении значений звукоизоляции.

Таблица 2.

Тип изделия	Значение плотности бетона, кг/м	Толщина, мм	Значение индекса, дБ
			изоляции воздушного шума плиты	приведенного уровня ударного шума под плитой
1П	1800-2500	120	46-49	88-84
2П	2200-2500	160	51-52	83-81
1ПК	2200-2500	220	51-52	85-84
1ПК	1600-2000	220	48-50	87-86
2ПК	2200-2500	220	52-53	82-81
Примечания: Для изделий ПБ значения шумоизоляции определяют с учётом размеров и форм пустот. Показатели ударного шума рассчитаны путём проведения экспериментов.

Купить любое количество железобетонных плит перекрытия по ГОСТу 26434-2015 вы всегда можете в компании ЖБИ 24/7. Позвоните или закажите звонок, чтобы согласовать с менеджером условия и сроки поставки.

гост, 24379, 1, болт, фундаментный, конструкция, размер ,плита

Анкерная плита ГОСТ 24379.1-80

Основное назначение опорно анкерная плита – формирование стабильного фундамента для дальнейшего крепления к нему разных конструкций. Фундаментные анкерные плиты согласно действующему ГОСТу 24379.1-80 производятся из листового металлопроката..опорно анкерная плита.

анкерная конструкция В соответствии с действующим ГОСТом анкерная плита по методу .опорно анкерная плита. изготовления бывает сварной, литой или составной. В зависимости от формы подразделяются на квадратные (поз. 11, черт. 1, ГОСТ 24379.1-80) или круглые анкерные плиты гост (поз. 12, черт. 1, ГОСТ 24379.1-80) фомы. Размеры анкерных плит гост лежат в пределах 65-360 мм, наружный диаметр анкерных плит — 625-700 мм. Диаметр центрального отверстия, предназначенного для анкера, варьируется от 22 до 100 мм для квадратных анкерных плит, от 135 до 185 – для круглых.

анкерная плита гост 24379.1-80 обладают рядом преимуществ, делающих этот вид металлоизделий при возведении сложных конструкций и сооружений для их закрепления на фундаменте. Среди них большая надежность закрепления конструкции, повышенная износостойкость, прочность и устойчивость к нагрузкам, высокая степень устойчивости к разрушениям от внешних природных факторов.

Мы предлагаем нашим клиентам весь сортамент анкерных плит по доступным ценам. Вся продукция производится на собственном оборудовании с соблюдением требований, установленных действующими нормативными актами..опорно анкерная плита.

Конструкция и размеры анкерных плит

3.1. Конструкция и размеры анкерных плит (поз. 11) должны соответствовать указанным на черт. 3 и в табл. 3, плит (поз. 12) — на черт. 4 и в табл. 4.

Плита анкерная (поз. 11 по черт. 1)

_____________________

* Размер для справок.

Черт. 3

Таблица 3

Размеры, мм

Номинальный диаметр резьбы шпильки	Н17	IT17 ±_______ 2		Теоретическая масса плиты, кг
____________________ Размер для справок.
16	22	65	14	0,42
20	26	80	16	0,74
24	32	100	18	1,30
30	38	120	20	2,08
36	45	150	20	3,28
42	50	170	25	5,29
48	60	190	28	7,31
56	66	220	32	11,21
64	74	260	36	17,80
72	82	300	40	26,41
80	90	320	45	33,70
90	100	360	50	47,50

Блок фундаментный ФБС-24-4-6т стеновой ГОСТ 13579-78 в Тольятти за 2 262.63 руб. в наличии

Блок для стен подвалов ФБС-24-4-6т ГОСТ 13579-78 – железобетонная сплошная плита в форме прямоугольного параллелепипеда из тяжелого бетона. Это популярный и достаточно качественный стройматериал, который применяется не только частными домовладельцами, но и крупными застройщиками в промышленных масштабах.
Все характеристики и размеры соответствуют ГОСТ 13579-78. Марка бетона: М-100 (F-100; W3). Фундаментные блоки оснащены монтажными петлями для удобства монтажа при помощи автокрана.

Применение блоков при сооружении стен подвалов позволяет в кратчайшие сроки возводить «нулевой» цикл любой глубины и конфигурации с учетом геологических условий местности.

Расшифровка маркировки изделия:

ФБС — фундаментные блоки стеновые
1-я цифра — округленная до ближайшего значения длина плиты, дм
2-я цифра — округленная до ближайшего значения ширина плиты, дм
3-я цифра — округленная до ближайшего значения высота плиты, дм
т – вид бетона

Блоки ФБС предназначены для конструкций зданий и сооружений разного назначения, работающих при систематических воздействиях температуры не выше +50°С не ниже -70°С.
Железобетонные блоки подойду не только для возведения фундамента: с из помощью также можно укладывать цокольный этаж или же подземные части (подвал) дома.

Бетон М100 имеет прочность — В7,5 (98 кг/см2) и соответствует классу водонепроницаемости W3 и морозостойкости F100.
Классы морозостойкости и водонепроницаемости определяются используемыми наполнителями.
Бетон М100 способен служить долго и сохранять при этом высокую прочность и хорошие технические качества.

Преимущества блоков для стен подвалов ФБС-24-4-6т ГОСТ 13579-78:

Высокий уровень прочности, долговременная эксплуатация в различных климатических зонах.
Блочный фундамент пригоден для грунтов с разной степенью усадки.
Кладочные швы обеспечивают фундаменту ценную гибкость и подвижность, он не будет деформироваться со временем от вибрации грунта.
Стойкость материала к биологическим факторам (грибок, плесень, воздействие всевозможных микроорганизмов).
Влаго- и морозоустойчивость.
Устойчивость к агрессивным средствам, что позволяет устанавливать строительное основание в почвах с повышенными показателями кислотности.
Экономичность сравнительно с другими материалами, сокращение бетонно-цементных работ.
Легкость монтажа за счет наличия специальных петель, облегчающих укладку конструкций.
Минимальные сроки монтажа. Возводить фундамент можно при любых погодных условиях.

Фундамент – важная часть постройки, даже ключевая. Если он будет сделан из некачественных материалов или с допущением ошибок, то впоследствии может быть нарушена геометрия строения, что поставит под угрозу его целостность. Для того чтобы избежать подобных сценариев, для строительства должен быть выбран качественный строительный блок.

Выбор фундаментного блока определяется геологическими и гидрогеологическими условиями, назначением здания и величиной нагрузки.

Фундаментные блоки ФБС — одни из самых распространенных изделий ЖБИ.
Производство железобетонных изделий по ГОСТ гарантирует соответствие нормативных требований к прочности на сжатие, морозостойкости, водонепроницаемости фактическим показателям качества и долгий срок эксплуатации при рабочих нагрузках.

Законы Беларуси | Официальная нормативная библиотека — ГОСТ 5781-82

Товар содержится в следующих классификаторах:

Конструкция (макс.) » Стандарты » Прочие государственные стандарты, применяемые в строительстве » 77 Металлургия »

ПромЭксперт » РАЗДЕЛ I. ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ » V Тестирование и контроль » 4 Тестирование и контроль продукции » 4.12 Испытания и контроль продукции металлургической промышленности » 4.12.4 Продукция черной металлургии »

Классификатор ISO » 77 МЕТАЛЛУРГИЯ » 77.140 Продукция из чугуна и стали » 77.140.15 Сталь для армирования бетона »

Национальные стандарты » 77 МЕТАЛЛУРГИЯ » 77.140 Продукция из чугуна и стали » 77.140.15 Сталь для армирования бетона »

Национальные стандарты для сомов » Последнее издание » V Металлы и изделия из них » В2 Сталь углеродистая обыкновенного качества (обыкновенный сток) » V22 Прокат и фасонная сталь »

Документ заменен на:

ГОСТ 34028-2016 — Прокат арматурный для железобетонных конструкций.Технические характеристики

В качестве замены:

ГОСТ 5.1459-72 — Сталь горячекатаная периодического профиля для армирования железобетонных конструкций. Требования к качеству сертифицированной продукции

ГОСТ 5781-75 — Сталь горячекатаная для армирования бетонных конструкций

Ссылки на документы:

ГОСТ 12004-81 — Сталь арматурная. Методы испытаний на растяжение

ГОСТ 12344-2003 — Стали легированные и высоколегированные. Методы определения углерода

ГОСТ 12348-78 — Стали легированные и высоколегированные.Методы определения марганца

ГОСТ 12350-78 — Стали легированные и высоколегированные. Методы определения хрома

ГОСТ 12352-81 — Стали легированные и высоколегированные. Методы определения никеля

ГОСТ 12355-78 — Стали легированные и высоколегированные. Методы определения меди

ГОСТ 12356-81 — Стали легированные и высоколегированные. Методы определения титана

ГОСТ 14019-2003 — Материалы металлические. Метод испытания на изгиб

ГОСТ 18895-97 — Сталь.Метод фотоэлектрического спектрального анализа

ГОСТ 2590-88 — Прутки стальные круглые. Размеры

ГОСТ 380-94 — Сталь углеродистая нормального качества

ГОСТ 7564-97 — Общие правила отбора образцов, черновых и контрольных образцов проката для механических и технологических испытаний

ГОСТ 7565-81 — Чугун, сталь и сплавы. Отбор проб для определения химического состава

ГОСТ 7566-94 — Металлопродукция

ГОСТ 9454-78 — Металлы.Метод испытания на ударную вязкость при низкой, комнатной и высокой температуре

Ссылка на документ:

ГОСТ 10884-81 — Прокат стальной термоупрочненный периодического сечения для армирования бетона. Технические требования

ГОСТ 10884-94 — Прокат стальной термомеханически упрочненный для железобетонных конструкций. Технические характеристики

ГОСТ 10922-2012 — Изделия и вкладыши арматурные сварные, соединения сварные, внахлест и механические соединения железобетонных конструкций.Общие технические условия

ГОСТ 10922-90 — Изделия и вкладыши арматурные сварные, сварные соединения арматуры и вкладыши для железобетонных конструкций. Общие технические условия

ГОСТ 11024-2012 — Панели бетонные и железобетонные для наружных стен жилых и гражданских зданий. Общие технические условия

ГОСТ 11024-84 — Панели бетонные и железобетонные для наружных стен жилых и гражданских зданий. Общие технические условия

ГОСТ 11118-2009 — Панели из автоклавного газобетона для наружных стен зданий.Технические характеристики

ГОСТ 12504-2015 — Панели бетонные и железобетонные для внутренних стен жилых и гражданских зданий. Общие технические условия

ГОСТ 12504-80 — Панели бетонные и железобетонные для внутренних стен жилых и гражданских зданий. Общие технические условия

ГОСТ 12767-2016 — Плиты перекрытия железобетонные монолитные в ланже-панельных домах. Общие технические условия

ГОСТ 12767-94 — Плиты перекрытия монолитные железобетонные в ланже-панельных домах.Общие технические условия

ГОСТ 13015.0-83 — Конструкции и изделия сборные бетонные и железобетонные. Общие технические требования

ГОСТ 13015-2003 — Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 13578-68 — Панели из легкого бетона на пористом заполнителе для наружных стен промышленных зданий. Технические требования

ГОСТ 13579-78 — Блоки бетонные для стен подвалов.Технические характеристики

ГОСТ 13580-85 — Плиты железобетонные для ленточных фундаментов. Технические характеристики

ГОСТ 14098-2014 — Соединения арматуры и вкладышей сварные для железобетонных конструкций. Типы, конструкции и размеры

ГОСТ 14098-68 — Соединения арматурные сварные железобетонных изделий и конструкций. Контактная и ванна сварка. Основные типы и конструктивные элементы

ГОСТ 14098-85 — Соединения арматуры и вкладышей сварные для железобетонных конструкций.Типы, конструкция и размеры

ГОСТ 14098-91 — Соединения арматуры и вставок сварные для железобетонных конструкций. Типы, конструкции и размеры

ГОСТ 14295-75 — Опоры железобетонные для деревянных опор воздушных линий электропередачи и связи. Спецификация

ГОСТ 17079-88 — Блоки вентиляционные железобетонные. Технические характеристики

ГОСТ 17538-2016 — Конструкции и изделия железобетонные для лифтовых шахт жилых домов.Спецификация

ГОСТ 17538-82 — Конструкции и изделия железобетонные для лифтовых шахт жилых домов. Технические характеристики

ГОСТ 17608-2017 — Плитка тротуарная бетонная. Технические характеристики

ГОСТ 17608-91 — Плиты пешеходные бетонные. Технические характеристики

ГОСТ 18048-2018 — Кабины сантехнические железобетонные. Технические характеристики

ГОСТ 18048-80 — Кабины сантехнические железобетонные. Технические характеристики

ГОСТ 18979-2014 — Колонны железобетонные для многоэтажных домов.Спецификация

ГОСТ 18979-90 — Колонны железобетонные для многоэтажных домов. Технические характеристики

ГОСТ 18980-2015 — Балки воротные железобетонные для многоэтажных домов. Технические характеристики

ГОСТ 18980-90 — Балки воротниковые железобетонные для многоэтажных домов. Технические характеристики

ГОСТ 19222-84 — Арболит, изделия из него. Общие технические условия

ГОСТ 19231.0-83 — Плиты железобетонные для покрытий трамвайных путей. Технические характеристики

ГОСТ 19231.1-83: Плиты железобетонные для покрытия трамвайных путей. Конструкция и размеры

ГОСТ 19292-73 — Соединения сварные закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы

ГОСТ 19293-73 — Соединения арматурные сварные предварительно напряженных железобетонных конструкций. Контактная и плавильная сварка. Основные типы и конструктивные элементы

ГОСТ 19330-2013 — Мачты (столбы) опор контактных линий ВЛ железных дорог.Технические характеристики

ГОСТ 19330-99 — Опоры центробежные железобетонные для оборудования ВЛ железных дорог. Технические характеристики

ГОСТ 19570-74 — Панели из ячеистого бетона автоклавные для внутренних стен, перегородок и полов жилых и гражданских зданий. Технические требования

ГОСТ 19804.2-79 — Сваи квадратные забивные железобетонные предварительно напряженные. Конструкция и размеры

ГОСТ 19804.3-80 — Сваи забивные железобетонные квадратного сечения с внутренней круглой выемкой.Конструкция и размеры

ГОСТ 19804.4-78 — Сваи забивные железобетонные квадратного сечения без бокового армирования. Конструкция и размеры

ГОСТ 19804.5-83 — Сваи и сваи-оболочки железобетонные круглые. Конструкция и размеры

ГОСТ 19804.6-83 — Сваи набивные железобетонные круглые и трубчатые. Конструкция и размеры

ГОСТ 19804.7-83 — Сваи двухконсольные железобетонные для сельскохозяйственных построек.Конструкция и размеры

ГОСТ 19804-2012 — Сваи сборные железобетонные. Технические характеристики

ГОСТ 20213-2015 — Фермы кровли железобетонные. Технические характеристики

ГОСТ 20213-89 — Фермы кровли железобетонные. Технические характеристики

ГОСТ 20372-2015 — Балки стропильные и продольные железобетонные. Технические характеристики

ГОСТ 20372-86 — Балки железобетонные стропильные и продольные. Технические характеристики

ГОСТ 20372-90 — Балки стропильные и продольные железобетонные.Технические характеристики

ГОСТ 20425-2016 — Тетрапод бетонный для береговых ограждений

ГОСТ 20425-75 — Тетрапод бетонный для береговых ограждений

ГОСТ 20850-2014 — Конструкции несущие деревянные клееные. Общие технические условия

ГОСТ 21.501-2011 — Система проектной документации для строительства. Правила выполнения рабочей документации архитектурно-строительных решений

ГОСТ 21.501-93 — Система проектной документации для строительства.Правила выполнения архитектурно-строительных рабочих чертежей

ГОСТ 21506-2013 — Плиты перекрытия железобетонные оребренные глубиной 300 мм для зданий и сооружений. Технические характеристики

ГОСТ 21506-87 — Плиты перекрытия железобетонные оребренные глубиной 300 мм для зданий и сооружений. Технические характеристики

ГОСТ 21509-76 — Побеги железобетонные для оросительных систем. Технические характеристики

ГОСТ 21924.0-84 — Плиты железобетонные для тротуаров городских дорог.Технические характеристики

ГОСТ 21924.1-84 — Плиты железобетонные предварительно напряженные для дорожных покрытий городских автомобильных дорог. Дизайн и габариты

ГОСТ 21924.2-84 — Плиты железобетонные из ненагруженной арматуры для покрытий городских дорог. Конструкция и размеры

ГОСТ 22131-2016 — Бетонные опоры железнодорожной линии высоковольтной сигнализации автоблока. Технические требования

ГОСТ 22687.0-85 — Стойки железобетонные центрифугированные для опор ЛЭП.Технические условия

ГОСТ 22930-87 — Плиты предварительно напряженные железобетонные для облицовки оросительных каналов мелиоративных систем. Технические характеристики

ГОСТ 23009-2016 — Конструкции и изделия сборные бетонные и железобетонные. Символы (знаки)

ГОСТ 23117-91 — Захваты полуавтоматические для натяжения стали в предварительно напряженных бетонных конструкциях. Технические характеристики

ГОСТ 23279-2012 — Сетки арматурные сварные для железобетонных конструкций и изделий.Основные Характеристики.

ГОСТ 23279-85 — Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия

ГОСТ 24155-2016 — Конструкции железобетонные высокие пассажирские платформы. Технические характеристики

ГОСТ 24476-80 — Фундаменты сборные железобетонные под колонны каркаса различного назначения каркасных многоэтажных домов. Технические характеристики

ГОСТ 24587-81 — Лотки-водоотводы железобетонных оросительных систем.Технические характеристики

ГОСТ 24594-81 — Панели и блоки стеновые из кирпича и керамического камня. Общие технические условия

ГОСТ 24694-81 — Тройник железобетонный для оросительных систем с лотками. Технические характеристики

ГОСТ 24893.0-81 — Связи каркаса железобетонные промышленных зданий. Технические характеристики

ГОСТ 24893-2016 — Связи каркаса железобетонные промышленных зданий. Технические характеристики

ГОСТ 24992-2014 — Конструкции каменные. Метод оценки прочности сцепления в кладке

ГОСТ 25098-2016 — Панели перегородки железобетонные в промышленных и сельскохозяйственных зданиях.Технические характеристики

ГОСТ 25098-82 — Панели перегородок железобетонные для зданий промышленных предприятий. Спецификация

ГОСТ 25098-87 — Панели перегородок железобетонные в промышленных и сельскохозяйственных зданиях. Технические характеристики

ГОСТ 25628.1-2016 — Колонны железобетонные для промышленных одноэтажных зданий. Технические характеристики

ГОСТ 25628-90 — Колонны железобетонные для промышленных одноэтажных зданий. Технические характеристики

ГОСТ 25697-83 — Плиты балконов и лоджий железобетонные.Общие технические условия

ГОСТ 25878-85 — Формы стальные для железобетонных элементов. Поддоны. Конструкция и размеры

ГОСТ 25912.0-83 — Плиты железобетонные предварительно напряженные для покрытия аэродромов. Технические характеристики

ГОСТ 25912.0-91 — Плиты железобетонные для покрытия аэродромов

ГОСТ 25912-2015 — Плиты железобетонные предварительно напряженные для покрытия аэродромов. Технические характеристики

ГОСТ 26067.0-83 — Профили труб напорного прямоугольного сечения железобетонные для гидротехнических сооружений.Технические характеристики

ГОСТ 26067.1-83 — Профили железобетонных труб безнапорного прямоугольного сечения для гидротехнических сооружений. Конструкция и размеры

ГОСТ 26519-85 — Конструкции подземных помещений с балочным перекрытием железобетонные. Спецификация

ГОСТ 26815-86 — Конструкции несущих стен железобетонные. Спецификация

ГОСТ 26919-86 — Панели оконные железобетонные для жилых, гражданских и подсобных зданий.Спецификация

ГОСТ 26992-2016 — Прогоны армированные для кровли промышленных и сельскохозяйственных зданий. Технические характеристики

ГОСТ 26992-86 — Прогоны армированные для кровли промышленных и сельскохозяйственных зданий. Технические характеристики

ГОСТ 27108-2016 — Конструкции железобетонные каркасные сборные для многоэтажных домов с балками. Спецификация

ГОСТ 27108-86 — Конструкции железобетонного каркаса многоэтажных промышленных зданий с безбалочными перекрытиями.Технические характеристики

ГОСТ 27215-2013 — Плиты перекрытий железобетонные оребренные глубиной 400 мм для промышленных зданий. Технические характеристики

ГОСТ 27215-87 — Плиты перекрытий железобетонные оребренные глубиной 400 мм для промышленных зданий. Технические характеристики

ГОСТ 27563-87 — Блоки гипсобетонные строительные для зданий до двух этажей. Технические характеристики

ГОСТ 27702-88 — Сталь и сплавы. Унифицированные марки

ГОСТ 28042-2013 — Плиты кровельные железобетонные для промышленных зданий.Технические характеристики

ГОСТ 28042-89 — Кровля железобетонная для зданий предприятий. Технические характеристики

ГОСТ 28737-2016 — Балки фундаментные железобетонные для стен зданий промышленных и сельскохозяйственных предприятий. Технические характеристики

ГОСТ 28737-90 — Балки фундаментные железобетонные для стен зданий промышленных и сельскохозяйственных предприятий. Технические характеристики

ГОСТ 30062-93 — Арматура стержневая для железобетонных конструкций

ГОСТ 31310-2005 — Панели стеновые трехслойные железобетонные с энергоэффективной изоляцией.Общие технические условия

ГОСТ 31310-2015 — Панели стеновые трехслойные железобетонные с энергоэффективной изоляцией. Общие технические условия

ГОСТ 31559-2012 — Опоры анкерные. Общие характеристики

ГОСТ 31970-2012 — Устройства управления движением. Методы испытаний придорожных заграждений

ГОСТ 32209-2013 — Арматура опор контактных линий ВЛ железных дорог. Технические характеристики

ГОСТ 32488-2013 — Панели наружные стеновые из керамзитобетона жилых и общественных зданий.Технические характеристики

ГОСТ 32499-2013 — Плиты перекрытия железобетонные многопустотные для перекрытий зданий пролетом до 9 м. Технические характеристики

ГОСТ 32803-2014 — Бетон напряженный. Общие технические условия

ГОСТ 32955-2014 — Дороги общего пользования. Лотки для дренажа дорог. Технические характеристики

ГОСТ 33128-2014 — Дороги автомобильные общего пользования. Дорожные удерживающие системы. Технические требования

ГОСТ 33129-2014 — Дороги автомобильные общего пользования.Дорожные удерживающие системы. Методы тестирования

ГОСТ 33148-2014 — Дороги автомобильные общего пользования. Плиты железобетонные. Технические требования

ГОСТ 33152-2014 — Дороги общего пользования. Классификация тоннелей

ГОСТ 34028-2016 — Прокат арматурный для железобетонных конструкций. Технические характеристики

ГОСТ 5058-65 — Сталь конструкционная низколегированная. Марки и общие технические требования

ГОСТ 6482-2011 — Трубы железобетонные безнапорные.Технические характеристики.

ГОСТ 6482-88 — Трубы безнапорные железобетонные

ГОСТ 6665-82 — Камни бетонные и железобетонные. Спецификация

ГОСТ 6665-91 — Бордюры бетонные и железобетонные. Технические характеристики

ГОСТ 6785-80 — Доска оконная железобетонная. Технические характеристики

ГОСТ 6786-80 — Плиты парапетов железобетонные для производственных зданий. Технические характеристики

ГОСТ 8020-2016 — Конструкции люков бетонные и железобетонные для канализационных, водопроводных и газопроводных сетей.Спецификация

ГОСТ 8020-90 — Конструкции колодцев бетонные и железобетонные для канализационных, водо- и газопроводов. Технические характеристики.

ГОСТ 8717.0-84 — Ступени железобетонные и бетонные. Технические характеристики

ГОСТ 8717.1-84 — Ступени железобетонные и бетонные. Конструкция и размеры

ГОСТ 8717-2016 — Ступени бетонные и железобетонные. Спецификация

ГОСТ 948-2016 — Перемычки железобетонные для зданий с кирпичными стенами.Спецификация

ГОСТ 948-84 — Перемычки железобетонные для зданий из кирпича. Технические характеристики

ГОСТ 9561-2016 — Панели железобетонные многопустотные для полов зданий. Технические характеристики

ГОСТ 9561-76 — Панели железобетонные пустотные для перекрытий зданий. Спецификация

ГОСТ 9561-91 — Панели железобетонные многопустотные для полов зданий. Технические характеристики

ГОСТ 9574-80 — Панели гипсокартонные для перегородок.Технические характеристики

ГОСТ 9574-90 — Панели гипсокартонные для перегородок. Технические характеристики

ГОСТ 9818-2015 — Марши ступеней и лестничные площадки железобетонные. Общие технические условия

ГОСТ 9818-85 — Марши ступеней и лестничные площадки железобетонные. Спецификация

ГОСТ 9984-85 — Изоляторы опорные керамические на напряжение свыше 1000 В

ГОСТ Р 52034-2003 — Изоляторы опорные керамические на напряжение свыше 1000 В. Общие технические условия

ГОСТ Р 52034-2008 — Изоляторы опорные керамические на напряжение свыше 1000 В.Общие технические условия

ГОСТ Р 52042-2003 — Опоры анкерные. Общие технические условия

ГОСТ Р 52082-2003 — Изоляторы опорные полимерные наружной установки на напряжение 6-220 кВ. Общие технические условия

ГОСТ Р 52721-2007 — Устройства управления движением. Методы испытаний придорожных заграждений

ГОСТ Р 52751-2007 — Плиты фибробетонные для пролетов мостов. Технические характеристики

ГОСТ Р 54270-2010 — Мачты (столбы) опор контактных линий ВЛ железных дорог.Технические характеристики

ГОСТ Р 54271-2010 — Анкеры для опор контактных и контактных железнодорожных путей. Технические характеристики

ГОСТ Р 54272-2010 — Фундаменты железобетонные опор контактных линий ВЛ железных дорог. Технические характеристики

ГОСТ Р 55260.1.3-2012 — Гидроэлектростанции. Часть 1-3. Гидравлические установки гидроэлектростанций. Бетонные конструкции и железобетонные конструкции. Требования безопасности

ГОСТ Р 55260.1.5-2012 — Гидроэлектростанции.Часть 1-5. Гидротехнические сооружения ГЭС. Требования к проекции в сейсмических районах

ГОСТ Р 56589-2015 — Лотки теплотрассы керамзитобетонные. Технические характеристики

ГОСТ Р 56600-2015 — Плиты предварительно напряженные железобетонные для дорожных покрытий. Технические характеристики

ГОСТ Р 56710-2015 — Соединения на наклеенных стержнях для деревянных конструкций. Технические характеристики

ГОСТ Р 57991-2017 — Магистральный трубопроводный транспорт нефти и нефтепродуктов.Стальные сваи труб, используемые для устройства фундаментов опор наземных трубопроводов. Общие технические условия

ГОСТ Р 57993-2017 — Магистральный трубопроводный транспорт нефти и нефтепродуктов. Бетонные балластные блоки. Общие технические условия

ГОСТ Р 58323-2018 — Трубы железобетонные для бестраншейной прокладки инженерных сетей. Технические условия

Руководство: Руководство для импульсных систем пожаротушения с низким потреблением энергии

МДС 12-23.2006: Временные рекомендации по технологии и организации строительства многофункциональных высотных зданий и строительных комплексов в Москве

МДС 12-44.2008: Рекомендации по исполнению работ по строительству железнодорожного пути башенного крана

МДС 12-61.2012: Проект производства работ по устройству рельсового пути башенного крана с бетонной балкой БРП-62.8.3

МДС 12-65.2014: Проектно-производственные работы. Бетонирование железобетонных конструкций здания (сооружения) бетононасосами

МДС 12-68.2015: Рабочий проект. Устройство рельсового пути башенного крана

МГСН 2.08-01 — Защита от коррозии бетонных и железобетонных конструкций жилых и общественных зданий

МИ 369-83 — Методические указания.Приборы для определения толщины защитного слоя бетона и расположения арматуры. Методы и средства проверки

MRDS 02-08: Руководство по научно-техническому обеспечению и мониторингу строящихся зданий и сооружений, в том числе большепролетных, высотных и уникальных

ODM 218.2.025-2012: Деформационные швы автомобильных мостов

ODM 218.2.066-2016: Методические указания по применению анкерных свай и микросвай в составе инженерной защиты дорог

ODM 218.2.078-2016: Методические указания по выбору конструкции для укрепления откосов земляного полотна автомобильных дорог общего пользования

ОДМ 218.4.003-2009: Рекомендации по стыковке металлических балок с монолитной плитой с помощью неразрезных гребенчатых упоров в железобетонных перемычках

ОСТ 35-27.0-85 — Звенья железобетонных круглых и прямоугольных водопропускных труб под железными и автомобильными дорогами. Дизайн и размеры.

ОСТ 35-27.1-85 — Звенья железобетонных водопропускных труб круглых под железными и автомобильными дорогами.Дизайн и размеры.

ОСТ 66-14-86 — Плиты железобетонные комплексные. Технические характеристики.

ПНСТ 309-2018 — Дороги общего пользования. Мосты и трубы дорожные. Технические требования

ПВКМ 79: Инструкция по проектированию железнодорожных временных и кратковременных мостов и труб

Р 50-116-90 — Рекомендации. Профили стальные горячекатаные и гнутокатаные. Единая профильная смесь

Р 621-87 — Рекомендации по креплению трубопроводов анкерами мерзлого керна на многолетнемерзлых грунтах

РД 03-495-02 — Порядок проведения квалификационных испытаний сварщиков и специалистов сварочных работ

РД 153-34.1-21.326-2001: Методические указания по обследованию элементов конструкций технологических зданий и сооружений тепловых электростанций. Часть 1: Железобетонные и бетонные конструкции

РД 31.31.27-81 — Методические указания по проектированию морских причальных сооружений. Министерство морского флота, Союзморниипроект 1981

РД 31.31.46-88 — Методика расчета и проектирования твердых покрытий на территории морских портов. Минморфлот, Союзморниипроект, 1988

РД 31.35.13-90 — Инструкция по ремонту гидротехнических сооружений морского транспорта.Минморфлот, Союзморниипроект, 1990

РД 34.26.203 — Методические указания по футеровке кирпича при монтаже котельных и энергообъектов

РД 39-0147103-378-87 — Методические указания по ремонту предварительно напряженных железобетонных цилиндрических нефтяных резервуаров

РД ЭО 0657-2006: Методика оценки технического состояния и ресурсных характеристик систем и средств противопожарной защиты энергоблоков АЭС

РД ЭО 1.1.2.05.0696-2006: Методические указания по сооружению и вводу в эксплуатацию фундаментов турбоагрегатов атомных станций

РДС 82-201-96: Правила разработки норм расхода материалов в строительстве

Рекомендации: Аспирационные дымовые извещатели VESDA.Часть 1. Область применения

РМД 23-16-2012 Санкт-Петербург: Рекомендации по энергоэффективности жилых и общественных зданий

РМД 31-04-2008 Санкт-Петербург: Рекомендации по строительству жилых и общественных многоэтажных домов

РМД 52-02-2007 Санкт-Петербург: Проектирование и строительство ограждающих конструкций жилых и общественных зданий из ячеистого бетона в Санкт-Петербурге. Часть II

РМД 52-12-2012 Санкт-Петербург: Типовые временные бетонные ограждения при проведении работ на городской дорожной сети

РТМ 393-94 — Технические руководства по сварке и контролю качества соединений арматуры и закладных элементов железобетонных элементов

РТМ 75-95: Технологические инструкции заводского производства сборных предварительно напряженных железобетонных конструкций —

СН 393-78 — Инструкция по сварке стыков арматуры и закладных частей железобетонных конструкций

СН 525-80 — Технологические инструкции по изготовлению полимербетонов и полимербетонных изделий

СНиП 2.03.01-84 Справочное руководство: Справочное руководство по проектированию бетонных и железобетонных конструкций из тяжелого и легкого бетона без предварительного напряжения арматуры

СНиП 2.03.01-84: Бетонные и железобетонные конструкции

СНиП 3.06.04-91: Мосты и трубы

СНиП 52-01-2003 — Конструкции бетонные и железобетонные. Основные правила

СНиП II-В.2-71: Каменные и бронированные конструкции. Стандарты проектирования

СП 12-106-2004: Правила проверки знаний персонала сварочного производства при допуске к сварочным работам в сфере строительства, промышленности строительных материалов и ЖКХ

СП 229.1325800.2014: Железобетонные конструкции метрополитена и инженерных сетей. Защита от коррозии

СП 23-101-2000 — Расчет тепловых характеристик зданий

СП 23-101-2004 — Проектирование тепловой защиты зданий

СП 249.1325800.2016 — Проектирование и строительство подземных коммуникаций закрытым и открытым способом

СП 25.13330.2012 — Основания и основания на вечномерзлых грунтах

СП 265.1325800.2016 — Коллектор инженерных сетей

СП 27.13330.2011: Бетонные и железобетонные конструкции, предназначенные для работы при повышенных и высоких температурах

СП 329.1325800.2017 — Здания и сооружения. Правила осмотра после пожара

СП 339.1325800.2017 — Конструкции из ячеистого бетона. Правила оформления

СП 382.1325800.2017 — Конструкции из клееного бруса на клееном стержне. Методы расчета

СП 45.13330.2012 — Земляные конструкции, основания и фундаменты

СП 45.13330.2017: Земляные работы, земляные и опорные площадки

СП 46.13330.2012 — Мосты и трубы

СП 52-101-2003, Справочные материалы: Руководство по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры

СП 52-104-2006 — Конструкции железобетонные армированные фиброй

СП 52-105-2009 — Конструкции железобетонные в холодном климате и на многолетнемерзлых грунтах. (В разработке СНиП 52-01-2003 и СНиП 2.02.04-88)

СП 52-110-2009 — Конструкции бетонные и железобетонные, подверженные технологическим высоким и высоким температурам

СП 63.13330.2012 — Конструкции бетонные и железобетонные. Основные положения.

СТ РК 1855-2008 — Мосты и водопропускные трубы автомобильных дорог. Бетонные забивные сваи для опор мостов. Общие технические условия

СТ РК 1857-2008 — Дороги автомобильные. Требования при проектировании несущих стен

СТ РК 1858-2008 — Мосты и водопропускные трубы автомобильных дорог.Требования при проектировании бетонных и железобетонных конструкций

СТ РК 1859-2008 — Мосты и водопропускные трубы автомобильных дорог. Требования к защите от размыва мостов на горных и предгорных реках

ТР 101-07: Технические рекомендации по проектированию и устройству безнапорных подземных трубопроводов хозяйственно-дождевой канализации из полиэтиленовых труб с двухслойной профилированной стенкой «Корсис»

ТР 141-03 — Технические рекомендации по технологии строительства коллекторных тоннелей без вторичной футеровки

ТР 182-08: Технические рекомендации по научно-техническому сопровождению и мониторингу строительства большепролетных, высотных и других уникальных зданий и сооружений

ТР 50-180-06 — Технические рекомендации по проектированию и устройству свайных фундаментов по разрядно-импульсной технологии для высотных зданий

ТР 94-2003 — Контуры ограждающих конструкций сборных железобетонных и железобетонных конструкций, проектирование, расчет и испытания.Технические рекомендации

ТР 95.03-99 — Типовой порядок строительно-монтажной практики при возведении зданий и сооружений. 03: Строительство свайных фундаментов

ТР 95.14-01 — Типовой порядок строительно-монтажной практики при возведении зданий и сооружений. 14: Типовой порядок строительства фундамента

ТСН 50-303-99 — Проектирование и устройство фундаментов малоэтажного жилья в Московской области

ТСН 52-302-2003 — Защита от коррозии бетонных и железобетонных конструкций транспортных средств

ТУ 102-162-78 — Весы сборные железобетонные ленточные типа УБП

ТУ 102-190-78 — Панели алюминиевые каркасные для стен отапливаемых производственных зданий

ТУ 102-264-81 — Кольцо модульное железобетонное утяжеленное.Тип УТК для магистральных трубопроводов

ТУ 102-300-81 — Покрытие весовое сборное железобетонное типа УБО

ТУ 102-421-86 — Утяжелители бетонные типа 1 УБКМ

ТУ 102-461-88 — Короб сборный гаражный железобетонный одно- и двухрядный коллективного пользования

ТУ 102-465-88 — Стойка железобетонная вибробетонная КБ 90-3.2 для опор ВЛ 6-10 кВ

ТУ 102-46-75 — Весы сборные консольные типа УКС

ТУ 102-541-89 — Гаражные монтажные индивидуального пользования из золошлакобетона

ТУ 102-58-75 — Панели каркасные асбестоцементные для стен и покрытий отапливаемых производственных зданий

ТУ 102-738-95 — Клин болотный железобетонный утяжеленный диаметром 530, 426, 525 с малым расходом стальной арматуры (1 УБКм, 2 УБКм)

ТУ 102-79 — Утяжелители бетонные ленточные типа УЭ для магистральных трубопроводов

ТУ 14-2-949-91 — Аренда для армирования железобетонных конструкций.Технические условия

ТУ 243-57 — Технические условия на квадратные железобетонные сваи и рабочие чертежи свай длиной от 5 до 25 м.

ТУ 5831-001-54735376-2004: Технические условия. Трехслойные железобетонные панели с гибкими соединениями из стекловолокна для наружных стен зданий системы Styrod

ТУ 5851-008-01388383-2002 — Балки железобетонные с рамной арматурой для надстройки автомобильных мостов и путепроводов длиной 12, 15 и 18 м.Технические характеристики

ТУ 5853-001-04000633-2006 — Люки с регулируемым концом. Технические условия

ТУ 67-1003-88 — Балки арочные решетчатые предварительно напряженные пролетом 12 м

ВСН 126-90 — Облицовка монолитных бетонных тоннелей для транспортных тоннелей и метро. Стандарты проектирования и исполнения

ВСН 16-89: Нормы количества материалов, установленные для конкретных отраслей. Буровзрывные работы

ВСН 17-79 / Минобороны: Инструкция по устройству дренажа на аэродромах постоянных аэродромов

ВСН 193-81: Методические указания по разработке программ выполнения работ по возведению строительных конструкций

ВСН 221-87 / Миннефтегазстрой: Крепление трубопроводов анкерами мерзлого керна на многолетнемерзлых грунтах (для опытных участков)

ВСН 31-68: Технические инструкции по проектированию и строительству сборных сборных железобетонных перекрытий для аэродромов классов В и С GA

ВСН 34-72-019-89: Проектирование футеровки подземных машинных залов ГЭС, ГАЭС и других камерных выработок в гидротехническом строительстве

ВСН 34-91 / МТ-ст: Требования к исполнению и приемке на новое строительство, реконструкцию и расширение существующих морских и речных гидротранспортных сооружений.Часть I: Часть II: Часть III

ВСН 48-93: Руководство по монтажу монолитного бетонного и железобетонного туннелей для транспортных туннелей

ВСН 506-88: Проектирование и изготовление анкеров грунтовых

ВСП 02.01.32 / Минобороны России: Правила производства и приемки работ при строительстве аэродромов ВС РФ

ГОСТ 19570-2018 — Панели из автоклавного газобетона для полов жилых и общественных зданий.Технические характеристики

ГОСТ 19804-91 — Сваи железобетонные. Технические характеристики

ГОСТ 34519-2019 — Трубы дымоходные и вентиляционные промышленные. Правила организации и производства работ, контроля выполнения и требований к результатам работы

ГОСТ Р 58558-2019 — Конструкции деревянные. Клееный стержень Методы испытаний для определения нормативных значений механических характеристик

Руководство по МГСН 2.09-03: Антикоррозионная защита бетонных и железобетонных конструкций транспортных средств

Инструкция по СНиП 2.03.04-84: Руководство по проектированию бетонных и железобетонных конструкций, предназначенных для работы в условиях воздействия повышенных и высоких температур

Пособие по СНиП 2.06.08-87: Пособие по проектированию бетонных и железобетонных конструкций гидротехнических сооружений (без предварительного напряжения)

Пособие к СНиП 3.07.02-87: Учет производства и приемки работ при строительстве новых, реконструкции и расширении существующих гидротехнических сооружений морского и речного транспорта

Пособие по СНиП II-22-81: Проектирование и применение панельных и кирпичных стен с различными видами облицовки.Справочное руководство к СНиП

Пособие по СНиП II-22-81: Пособие по проектированию каменных и армированных каменных конструкций

ODM 218.3.106-2018: Применение гибких покрытий бетонных поверхностей для защиты и укрепления дорог

ODM 218.6.031-2018: Методические указания по повышению надежности защитных и фортификационных сооружений в чрезвычайных ситуациях и стихийных бедствиях

ODM 218.8.011-2018: Методические указания по определению характеристик и выбору шумозащитных конструкций дорог

Приказ 1004-ст: О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 31 марта 2017 г.232-й «О внедрении межгосударственного стандарта» и восстановлении межгосударственного стандарта

ОСТ 32.72-97 — Плиты железобетонные без балластного основания мостов для металлических надстроек железнодорожных мостов. Общие технические условия

ОТТ 1.5.2.01.999.0157-2013: Несущие конструкции элементов атомных станций с водоохлаждаемыми энергетическими реакторами. Общие технические требования

ПНСТ 318-2018 — Дороги автомобильные общего пользования. Геосинтетические материалы.Методы испытаний на долговечность

ПНСТ 353-2019 — Дороги автомобильные общего пользования. Деформационные швы с резиновыми пролетами-компенсаторами для автомобильных мостов. Общие технические условия

РД 12.18.099-90 — Инструкция по устройству и монтажу арматуры валов вертикальных валов с креплением арматурных элементов на анкера

РСН 342-86 — Технология усиления строительных конструкций реконструируемых предприятий

Серия 1.132.1-13пв: Панели наружные стеновые легкие бетонные однослойные однорядные распиловки для крупнопанельных жилых домов с шагом поперечных стен 3.0; 3,6 м и высотой этажа 2,8 м (унифицирована для сложных условий строительства: неравномерно сжимаемые грунты, просадочные грунты, подработанные участки)

Серия 1.132.1-13пв: Выпуск 0. Материалы для конструкции. Инструкция по изготовлению панно. Панельные сборки

Series 1.132.1-13pv: Выпуск 1. Одношаговые панели. Рабочие чертежи

Series 1.132.1-13pv: Выпуск 2. Панели двухступенчатые. Рабочие чертежи

Серия 1.132.1-13пв: Выпуск 3. Арматурные и закладные изделия.Рабочие чертежи

СП 28.13330.2012 — Антикоррозионная защита строительных конструкций. Актуализированная живая редакция СНиП 2.03.11-85

СП 35.13330.2011 — Мосты и трубы. Актуализированная живая редакция СНиП 2.05.03-84

СП 355.1325800.2017 — Быстроразборные железобетонные одноэтажные производственные здания каркасного типа. Правила оформления

СП 356.1325800.2017 — Каркасные железобетонные конструкции многоэтажных домов. Правила оформления

СП 412.1325800.2018: Устройство фундаментов высотных зданий и сооружений. Правила работы

СП 413.1325800.2018 — Здания и сооружения, подверженные динамическим воздействиям. Правила оформления

СП 414.1325800.2018 — Опалубка несъемная. Правила оформления

СП 436.1325800.2018 — Инженерная защита территорий, зданий и сооружений от оползней и оползней. Правила оформления

СП 472.1325800.2019 — Бронированные системы мостов и подпорных стен автомобильных дорог.Правила оформления

Дополнение к СП 63.13330: Инструментарий. Расчет железобетонных конструкций без предварительно напряженной арматуры

ТСН 20-303-2006 — Защита строительных конструкций, зданий и сооружений от агрессивных химических и биологических воздействий окружающей среды. Санкт-Петербург

ТСН 31-332-2006 — Жилые и общественные многоэтажные дома

ТУ 33-82-86 — Плиты плоские с выводами арматуры

Клиентов, которые просматривали этот товар, также просматривали:

Углеродистая сталь обыкновенного качества.Оценки

Язык: английский

Нагрузки и удары

Язык: английский

Сосуды и аппараты стальные сварные. Общие технические условия

Язык: английский

Технология стальных труб. Требования к устройству и эксплуатации взрывоопасного и химически опасного производства

Язык: английский

Строительство в сейсмических регионах

Язык: английский

Система оценки соответствия при использовании атомной энергии.Решение о применении импортной продукции для АЭС. Порядок принятия решения

Язык: английский

Федеральные нормы и правила в области использования атомной энергии

Язык: английский

Федеральные нормы и правила в области использования атомной энергии

Язык: английский

Сосуды и аппараты.Нормы и методы расчета на прочность. Общие требования

Язык: английский

Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек

Язык: английский

Сосуды и аппараты. Нормы и методы расчета на прочность.Усиление отверстий в обечайках и днищах при внутреннем и внешнем давлениях. Расчет прочности обечаек и днищ при внешних статических нагрузках на арматуру

Язык: английский

Локомотивный и моторный подвижной состав. Требования пожарной безопасности

Язык: английский

Код проекта сейсмостойкого здания

Язык: английский

Разъединители, КЗ, сепараторы, высоковольтные заземлители железнодорожного подвижного состава.Требования безопасности и методы контроля

Язык: английский

Электромонтажные работы низковольтных зданий и сооружений. Руководство по проектированию с опасностью взрыва

Язык: английский

Единая система конструкторской документации. Правила выполнения эксплуатационных документов

Язык: английский

Арматура трубопроводная.Заграничный пасспорт. Правила разработки и оформления

Язык: английский

Оценка соответствия в формах приемки, испытания продукции для атомных станций. Позиция

Язык: английский

Противопожарные системы. Обеспечение огнестойкости объектов защиты

Язык: английский

Горячеоцинкованный листовой металл.Технические характеристики

Язык: английский

ВАШ ЗАКАЗ ПРОСТО!

BelarusLaws.com — ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности является одной из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критически важных документов, сложная и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение вашего заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях — максимум 24 часа.

Документ / веб-ссылка для товаров на складе будет отправлена вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для выполнения каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию / счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.

Подробная ошибка IIS 8.5 — 404.11

Ошибка HTTP 404.11 — не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:

Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.

Что можно попробовать:

Проверьте параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping в файле applicationhost.config или web.confg.

Подробная информация об ошибке:

Модуль

RequestFilteringModule

Уведомление

BeginRequest

Обработчик

StaticFile

Код ошибки

0x00000000

Дополнительная информация:

Это функция безопасности.Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping. Это могло быть вызвано неправильным URL-адресом, отправленным на сервер злоумышленником.

Просмотр дополнительной информации »

законов Армении | Официальная нормативная библиотека — ГОСТ 25912.0-91

Товар содержится в следующих классификаторах:

Конструкция (макс.) » Нормативно-правовые акты » Документы Система нормативных документов в строительстве » 5. Нормативные документы на строительные конструкции и изделия » к.52 Железобетонные и бетонные конструкции »

Классификатор ISO » 91 СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И КОНСТРУКЦИЯ » 91.080 Конструкции зданий » 91.080.40 Бетонные конструкции »

Национальные стандарты » 91 СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И КОНСТРУКЦИЯ » 91.080 Конструкции зданий » 91.080.40 Бетонные конструкции »

Национальные стандарты для сомов » Последнее издание » Ж Строительство и строительные материалы » Ж4 Строительные конструкции и детали » Ж43 Каменные, кирпичные, бетонные, железобетонные конструкции и детали »

Документ заменен на:

В качестве замены:

Ссылки на документы:

ГОСТ 10060-87 — Бетоны. Методы определения морозостойкости

ГОСТ 10178-85 — Портландцемент и портландцемент доменно-шлаковый. Технические характеристики

ГОСТ 10181.0-81 — Смеси бетонные. Общие требования к методам испытаний

ГОСТ 10181.1-81: Бетонная смесь. Методика определения работоспособности

ГОСТ 10181.2-81 — Смесь бетонная. Методика определения плотности

ГОСТ 10181.3-81 — Смесь бетонная. Методика определения пористости

ГОСТ 10181.4-81 — Смеси бетонные. Методы испытаний определения сегрегации

ГОСТ 13015.0-83 — Конструкции и изделия сборные бетонные и железобетонные. Общие технические требования

ГОСТ 13015.1-81 — Конструкции и изделия сборные бетонные и железобетонные. Приемка

ГОСТ 13015.2-81 — Конструкции и изделия сборные бетонные и железобетонные.Маркировка

ГОСТ 13015.3-81 — Конструкции и изделия сборные бетонные и железобетонные. Сертификат качества

ГОСТ 13015.4-84 — Конструкции и изделия сборные бетонные и железобетонные. Правила транспортировки и хранения

ГОСТ 14192-77 — Маркировка грузов

ГОСТ 14192-96 — Маркировка грузов

ГОСТ 17624-87 — Бетон. Ультразвуковой метод определения прочности

ГОСТ 18105-86 — Бетоны.Правила контроля силы

ГОСТ 22362-77 — Конструкции железобетонные. Методы определения силы натяжения арматуры

ГОСТ 23732-79 — Вода для бетонов и растворов. Технические характеристики

ГОСТ 23858-79 — Соединения сварные стыковые и тавровые стальных арматурных стержней. Ультразвуковые методы контроля качества. Приемлемые требования

ГОСТ 24211-2003 — Добавки для бетонов и растворов. Общие технические условия

ГОСТ 25912.1-91 — Плиты предварительно напряженные железобетонные ПАГ-14 для покрытия аэродромов. Строительство

ГОСТ 25912.2-91 — Плиты железобетонные преднапряженные ПАГ-18 для покрытия аэродромов. Строительство

ГОСТ 25912.3-91 — Плиты железобетонные преднапряженные ПАГ-20 для покрытия аэродромов. Строительство

ГОСТ 25912.4-91 — Конструкционная арматура и изделия крепления железобетонных плит для покрытия аэродромов. Строительство

ГОСТ 26433.0-85 — Система обеспечения точности геометрических параметров в строительстве.Правила измерения. Общий

ГОСТ 26433.1-89 — Система обеспечения точности геометрических параметров в строительстве. Правила измерения. Сборные элементы

ГОСТ 26633-91 — Бетоны тяжелые и песчаные. Технические характеристики

ГОСТ 5781-82 — Сталь горячекатаная для армирования железобетонных конструкций. Технические характеристики

ГОСТ 6727-80 — Проволока стальная холоднотянутая низкоуглеродистая для железобетона. Технические характеристики

ГОСТ 8568-77 — Сталь рифленая ромбовидная и чечевицеобразная.Технические требования

СНиП 2.01.01-82: Строительная климатология и геофизика

СНиП 3.09.01-85: Конструкции и заготовки сборные железобетонные

ГОСТ 10180-90 — Бетоны. Методы определения прочности на стандартных образцах

ГОСТ 22690-88 — Бетоны. Определение прочности механическими методами неразрушающего контроля

Ссылка на документ:

ГОСТ 25912.1-91 — Плиты предварительно напряженные железобетонные ПАГ-14 для покрытия аэродромов.Строительство

ГОСТ 25912.2-91 — Плиты железобетонные преднапряженные ПАГ-18 для покрытия аэродромов. Строительство

ГОСТ 25912.3-91 — Плиты железобетонные преднапряженные ПАГ-20 для покрытия аэродромов. Строительство

ОДМ 218.3.012-2011 — Цементы для бетонных покрытий и дорожных оснований

СНиП 32-03-96: Аэродромы

СП 121.13330.2012: Аэродромы

СП 225.1326000.2014 — Станционные здания, сооружения и устройства

СП 262.1325800.2016 — Контейнерные площадки и терминальные устройства в промышленном и транспортном производстве. Сроки проектирования и строительства

ВСН 150-68 — Технические рекомендации по повышению морозостойкости бетонных транспортных конструкций

ВСН 150-93: Методические указания по повышению морозостойкости бетона, применяемого в транспортном строительстве

ВСП 02.01.32 / Минобороны России: Правила производства и приемки работ при строительстве аэродромов ВС РФ

Запрошенный URL	https: // universetranslation.com: 443 / russian-national-standard.cfm? type = gost & t = national% 20standards & dt = 22 & d = 0 & start = 474 & srchval =
Physical Path	C: \ __ Inetpub \ _livesites \ UniverseTranslation \ ww2.universetranslation.com -national-Standards.cfm? type = gost & t = national% 20standards & dt = 22 & d = 0 & start = 474 & srchval =
Метод входа в систему	Еще не определено
Пользователь входа в систему	Еще не определено	6

Клиентов, которые просматривали этот товар, также просматривали:

Углеродистая сталь обыкновенного качества. Оценки

Язык: английский

Нагрузки и удары

Язык: английский

Сосуды и аппараты стальные сварные.Общие технические условия

Язык: английский

Строительство в сейсмических регионах

Язык: английский

Федеральные нормы и правила в области использования атомной энергии

Язык: английский

Федеральные нормы и правила в области использования атомной энергии

Язык: английский

Сосуды и аппараты.Нормы и методы расчета на прочность. Общие требования

Язык: английский

Локомотивный и моторный подвижной состав. Требования пожарной безопасности

Язык: английский

Код проекта сейсмостойкого здания

Язык: английский

Единая система конструкторской документации. Правила выполнения эксплуатационных документов

Язык: английский

Арматура трубопроводная.Заграничный пасспорт. Правила разработки и оформления

Язык: английский

Оценка соответствия в формах приемки, испытания продукции для атомных станций. Позиция

Язык: английский

Противопожарные системы. Обеспечение огнестойкости объектов защиты

Язык: английский

Горячеоцинкованный листовой металл.Технические характеристики

Язык: английский

ВАШ ЗАКАЗ ПРОСТО!

ArmeniaLaws.com — ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности является одной из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.

Размещение вашего заказа

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Монолитно-плитный фундамент: расчет, толщина и особенности

Плитный фундамент — это прочное основание из железобетона, которое укладывается под всю площадь здания.Фундаменты этого типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только один плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, на которые будет опираться основание при его эксплуатации.

Особенности расчета толщины плитного фундамента

При расчете толщины монолитной фундаментной плиты необходимо учитывать следующие значения:

зазор между арматурными сетками;
толщина бетонного слоя над верхней и нижней арматурной сеткой;
толщина арматуры.

Самый простой расчет толщины плиты цоколя проводится суммированием всех этих показателей, при этом оптимальным значением считается толщина плиты в 20-30 см. Конечный результат расчета во многом определяется составом грунта и однородностью горных пород.

Помимо размеров опорной плиты, при устройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки.Для устройства наклонного фундамента снимается верхний слой грунта и глубина котлована составляет около 0,5 м. Эта величина определяется с учетом того, что щебень укладывается слоем около 20 см, песок — около 30 см.

В итоге простым суммированием получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может существенно варьироваться в зависимости от изменения характеристик грунта и веса всей будущей постройки, из которой сооружается фундамент.

Итак, плитный фундамент для кирпичного дома должен быть на 5 см толще того же основания для строительного пенобетона. При этом при наличии второго этажа в кирпичном доме толщина монолитной фундаментной плиты увеличивается до 40 см (и более — в зависимости от веса и конфигурации конструкции), а при строительстве двухэтажного дома. многоэтажное здание из пенобетона — не менее 35 см. Номера данных приведены в качестве примера. Чтобы понять, насколько толщина плиты перекрытия зависит от типа конструкции, на которую она кладется.Точные показатели для конкретного здания определяются расчетами, которые рекомендуется доверить специалистам в данной области техники.

Зачем измерять толщину плитного фундамента

Все указанные расчеты необходимо выполнять согласно нормам соответствующих СНиП и ГОСТ. Зная, какая толщина плитного фундамента наиболее подходит для возводимого сооружения, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

Кроме толщины для расчета плитного фундамента необходимо определить:

периметр (длина со всех сторон) основания;
плит площади, включая термо- и гидроизоляцию;
площадь боковой поверхности;
количество бетона;
вес бетона;
;
диаметр арматуры в сетке;
;
меш;
падение арматуры;
общая длина стержней арматуры;
общий вес арматуры.

Для расчета количества бетона, необходимого для заполнения плитного фундамента, объем теплоизоляции вычитается из общего объема.

Подушка под плитный фундамент: определяем толщину

Подушка под основание плиты укладывается по всей площади. Он состоит из слоя щебня и слоя песка, который наносится на предварительно выровненное дно котлована. Сначала щебень, как правило, слоем 20 см, а затем песок — слоем 30 см.Таким образом, наиболее распространенная толщина подушки под плиточный фундамент составляет примерно 0,5 м.

Следует иметь в виду, что толщина каждого из двух слоев песчано-куриной подушки может варьироваться в довольно значительных пределах. Этот показатель зависит от нескольких факторов, в том числе от основных характеристик грунта и веса конструкции. Например, для легких деревянных построек хватит подушек толщиной 15 см, для гаража — 25 см, а для больших кирпичных построек лучше всего подойдет полуметровый слой.

Щебень в этом случае компенсирует густоту и низкую плотность почвы, а также является отличным дренажем, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

Пример расчета толщины и объема плитного фундамента

Расчет плитного фундамента выполняется для определения количества бетона, необходимого для его заполнения. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Самый простой способ разобраться с расчетом на конкретном примере, который можно использовать для других случаев, изменив соответствующие числа. Предположим, будет возводиться дом 10х10 метров и монолитно-плитный фундамент, толщина которого составляет 0,25 м. Объем плиты в этом случае составит 25 кубометров (10х10х0,25). Такой же бетон потребуется для заливки фундамента. Необходимо учесть и установить жесткие ребра, которые служат для повышения устойчивости деформаций.Они располагаются с шагом в три метра вдоль и поперек плиты, образуя в ней квадраты.

Для расчета плитного фундамента определите длину и высоту ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Поперечное сечение выполняется в виде трапеции или прямоугольника.По стандарту ширина кромки должна составлять 0,8 от высоты. Для прямоугольных кромок общий объем будет 0,25х0,8х80 = 16 кубометров. У трапециевидных ребер нижнее основание составляет 1,5 толщины фундамента, верхнее — 0,8. В рассматриваемом примере площадь поперечного сечения трапеции будет равна (0,8 + 1,5) / 2×0,25 = 0,15 квадратных метров, а объем всех граней будет 0,15×80 = 12 кубометров.

Из рассмотренного примера видно, что для заливки монолитно-плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубометров бетона.Эту сумму совершенно несложно рассчитать самостоятельно, чтобы определить затраты, которые потребуются на обустройство фундамента.

Толщина плитного фундамента — очень важный показатель, обеспечивающий его прочность и надежность. Это зависит от многих факторов и может отличаться на разных почвах или для разных построек. Поэтому, чтобы построить действительно прочный дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

Пирог монолитная фундаментная плита.Фонды. Плита монолитная железобетонная

Фундаменты под современные здания бывают разных типов. Каждый вид предназначен для построения конструкций с определенными характеристиками и схемой размещения. Фундаменты выбираются с учетом действующих ГОСТов, СНиП, технических справочников и конструктивных особенностей здания.

Между тем существуют практически универсальные базовые образцы, одинаково подходящие для большинства построек.

Характеристики и назначение

Железобетонный фундамент — это конструкция, с которой в абсолютном большинстве случаев начинают строить любой дом.Строители выбрали железобетон из-за его исключительной прочности, он позволяет отлично работать на сжатие при относительно низких затратах.

Недостатки бетона устраняются армированием арматурной сетки и добавлением специальных наполнителей.

Фундаменты из железобетона могут быть построены по нескольким стандартным образцам. Например, железобетонный фундамент столбчатый. Собранные колонны собираются из размытых участков земли, которые связываются с помощью поясов из балок.

Столбчатый фундамент достаточно экономичен и подходит для рыхлых грунтов, но не выдерживает серьезных нагрузок.

Ленточный фундамент также очень популярен. Его собирают из монолитных блоков, которые образуют подушку и тело фундамента. Также часто архитекторы предпочитают использовать сборные блоки или комбинировать бетонные блоки с заливным монолитом.

Если применять ГОСТ и СНИП к железобетонным конструкциям, то можно отметить тот факт, что ленточные фундаменты идеально подходят для работы с бескаркасными зданиями, в которых вся нагрузка передается через несущие стены.

Также популярны бесшумные сборные основания, основанные на бурбилических колоннах или сваях, как их называют строители. Действующие ГОСТ и СНиП на свайные фундаменты отдают им предпочтение при обустройстве относительно легких построек на неустойчивых грунтах.

Но ни один из вышеперечисленных образцов не сравнится по своей популярности с созданием плоских монолитных плит. Плитный фундамент отличается исключительной простотой в исполнении, но в то же время достаточно серьезной сложностью.

Эти два, казалось бы, несовместимые свойства, тем не менее, присутствуют в плоских убойных (твердых) фундаментах. А все из-за того, что в их устройстве есть определенные отличия.

Устройство плоских монолитных или сборных фундаментов не предусматривает использование в них блоков, свай или столбов. Весь фундамент состоит из цельной плиты с усиленным каркасом.

Как вы понимаете, обычная монолитная железобетонная плита создается по довольно простой технологии.Достаточно просто ознакомиться с ГОСТ и СНиП, а также смонтировать грузы из здания. ГОСТ должен применять определенный. Лучше знать конкретное число.

В данном случае подойдет ГОСТ 52086-2003. Впрочем, подойдет и гость более старшего образца. Снип необходимо использовать под номером 52-01-2003. Это СНиП с названием «Бетонные и железобетонные конструкции», в котором указаны все правила по их устройству, армированию, заливке, толщине защитного слоя и т. Д.

Вся информация, которая дает действующие СНИП и ГОСТ, должна быть учтена в обязательном порядке. Более того, вы можете узнать практически все, что требуется для работы. Даже необходимая толщина опалубки и распорок.

Придется работать над прямым исполнением плиты. А все потому, что объем работ по созданию монолитных фундаментных плит считается самым внушительным, особенно если брать в сравнение свайные или даже ленточные основания.

Сама печь будет иметь толщину от 15 до 50 сантиметров.Ее габариты не могут быть меньше габаритов дома. А средний дом, если обратиться к статистике, имеет размеры от 10х6 метров. При этом все пространство плиты нужно армировать, причем очень серьезно.

Под самим фундаментом еще укладывается гравийно-песчаная подготовка толщиной не менее 50 см. Из этого следует, что при возведении плитного фундамента необходимо выкопать грохот довольно внушительных размеров, а потом еще и половину его гальки.

Очевидно, что на демонтаж или укладку фундамента, времени и ресурсов вам придется потратить гораздо меньше.

В чем преимущество фундаментов этого типа? Все очень просто. Плотная монолитная печь придает конструкции аварийную устойчивость.

Во-первых, это стабилизирует дом и исключает возможность его просадки. Также практически исключено появление трещин или других подобных проблем. В Европе даже небоскребы часто возводятся на фундаментной подушке из цельных плит.

Во-вторых, и это самый главный момент, такой фундамент подходит абсолютно для всех типов грунтов. Даже самая громоздкая и арфа. В худших условиях дом будет просто искать в одном месте или углубляться по всему периметру. Но конструкции останутся целыми и устоят до последнего.

Это возможно из-за способа установки пластины. Благодаря огромной площади и равномерности распределения нагрузки печь способна хорошо держаться на любой поверхности, так как давление из дома размазывается по большой площади.Здесь применены элементарные законы физики.

Подобные объекты могут понаблюдать любители лыжного спорта. Если человек встанет на ноги, то тут не получится.

Но стоя на лыжах, он сможет выполнять гораздо более серьезные манипуляции, не боясь упасть. А все потому, что нагрузка от его веса распределяется по всей зоне катания, которая в 5-8 раз больше площади стопы человека.

Виды и различия твердых фундаментов

Есть два типа целых фундаментов.Но для начала свой вид с точки зрения технологии строительства. По этому параметру они делятся на:

Монолитный;
Сборные.

Монолитные фундаменты предпочтительнее, так как они имеют повышенную прочность. В них не используются отдельные блоки или элементы, а за сутки плавает вся печка. Что, стоит отметить, доставляет определенные неудобства.

Так, если блоки и плиты командного типа можно устанавливать постепенно и долго, то за один присест проливать.Разделить этот процесс нельзя, так как такие действия чреваты появлением трещин в местах раствора растворов разного назначения.

Сборные цельные фундаменты собираются из блоков или плит. Чаще всего используется их сочетание. Например, грани основания образуют блоки, а его корпус собирается из готовых железобетонных плит. Бывает иначе. Когда блоки вообще не накладываются, а вместо них по краям заливается армированный пояс.

Из плит также часто выливают стабилизирующий каркас толщиной минимум в 5 сантиметров. Однако сборные цельные фундаменты слабее монолитных, и это следует учитывать.

Устройство прочных фундаментов в виде плит также имеет свои особенности. По типу строительства они делятся на:

Стандартная плита;
С нижним стабилизирующим ремнем из блоков.

В первом случае мы имеем дело с простейшим фундаментом, устройством которого является обычная плита, которая монтируется на гравийную подготовку.

Второй вариант уже больше напоминает ленточный тип фундамента, но лишь частично. Именно из блоков и сплошных монолитов вылито своеобразная конвертная конструкция. Здесь блоки играют роль стабилизатора и подушки фундамента.

Если вы посмотрите на это со стороны или в контексте, форма будет напоминать перевернутую чашу или контейнер, в котором заглушающие блоки являются краями, и поддон плиты.

Эта конструкция популярна в Европе, поскольку повышает устойчивость здания и придает ему повышенную прочность.Но времени на создание тарелок такого типа придется потратить больше.

Расположение технологий

Как мы уже упоминали выше, построить плитный фундамент сложнее, чем создать ленту из сборных блоков или монолит. Сложнее в плане рассмотрения, необходимости сразу же заливать всю конструкцию, а также необходимости много времени тратить на рытье большой ямы.

Более того, если в фундамент из плит используются дополнительные блоки или грани непосредственно у плиты, то объем работ только возрастет.

Не забываем о стоимости используемых материалов. Именно в фундаментных плитах используется больше всего бетона и особенно арматуры.

Однако после его постройки вы забудете обо всех проблемах и неудобствах. Ведь такие фундаменты можно описывать как угодно: колонны, стены, балки и т. Д.

Техника создания цельных плитных оснований заключается в следующем.

Этапы работы:

Выбираем место под фундамент, рассчитываем его параметры, тип арматуры и т. Д.
Выполняем геологический врезку почвы, определяем точные размеры конструкции.
Они закатывают яму.
Вывозим основную массу глины и грунта, заменяем гравийную подушку и песчаную подстилку.
При необходимости и по согласованию с проектом, табурет на подушку или слой гидроизоляции.
Формируем опалубку из досок и.
Собираем и монтируем арматурный каркас.
Заливаем конструкцию бетоном.
Ждем неделю, пока бетон схватится, и можно будет гулять. Еще около 20 дней рекомендуется подождать до начала строительства несущих конструкций.

Если используется фундамент с нижней обвязкой. Вот для его возведения можно взять сборные бетонные блоки или залить монолит. В этом случае сначала сделаем каркас из ремня, и выкапываем лаваш. Потом все заполнят бетоном, а после этого создадут саму плиту.

Пластины каркаса арматуры изготавливаются по типовой схеме. Снизу у нас арматура диаметром 15 мм. Ставим перекрестным доводчиком с шагом 15-20 см. Чем больше шаг, тем слабее будет печь.

Верхняя сетка, в отличие от технологии формирования плит перекрытий, выполнена сплошной и по своей схеме практически полностью повторяет нижнюю схему. Только здесь шаг может быть немного больше, а диаметр рабочих стержней будет 8-14 мм.

Верхняя сетка крепится на специальных зажимах держателя и стойках. Нижние стойки на замках для арматурных рам. Под нижней сеткой должно быть не менее 3-5 см защитного слоя бетона. Это предотвратит возможные случаи коррозии металлов.

Создание монолитной фундаментной плиты (видео)

Нет похожих записей.

При возведении капитального здания важную роль играет цоколь (фундамент). Фундамент служит опорой для всего здания, и от его надежности и качества будет зависеть долговечность конструкции.Поэтому к выбору и нужно подходить с большой ответственностью.

Основная цель фундамента заключается в том, чтобы воспринимать все нагрузки от стен дома и вышележащих конструкций, а также противодействовать толкающим силам грунта. В первую очередь возведение фундамента зависит от типа грунта, глубины промерзания и грунтовых вод.

Плита фундаментная: разновидности

На сегодняшний день наиболее надежными считаются монолитные (плиточные) фундаменты.Фундаменты этого типа применяют при наличии слабых типов грунтов, высокой залегания грунтовых вод, а также с пучковыми грунтами. Плитный фундамент благодаря безупречной конструкции позволяет без нарушения целостности воспринимать переменные нагрузки, возникающие при неравномерном смещении грунта.

Конструктивно плитный фундамент представляет собой сильно размытую плиту, уложенную прямо на грунт. Печь может быть изготовлена как из монолитного бетона, так и из железобетонных плит и сборных балок с монолитным покрытием.

Если выполняется монолитное проектирование, применяют ребристые и вареные плиты. Ребристые плиты применяют только тогда, когда необходимо обеспечить высокую жесткость фундамента.

Фундаменты из плит по глубине делятся на классические и плавающие, глубина которых составляет не более 80 см от поверхности. Большая площадь плиты позволяет снизить нагрузку на грунт до 0,1 кгс / м², при этом поперечная арматура не дает конструкции деформироваться при неравномерном смещении основания (промерзание, оттаивание, просадка грунта, наличие этажей).

Плоские фундаменты сегодня считаются самыми эффективными. Благодаря своей простоте они более технологичны. Толщину печи следует устанавливать исходя из расчетов. Обычно плитный фундамент делают толщиной от 300 мм до 1000 мм. Класс используемого бетона должен быть не менее В20, при этом армирование составляет не менее 0,3% от общего объема конструкции и производится арматурными стержнями диаметром 12-25 мм. Водонепроницаемость бетона — не менее W6.

Вернуться в категорию

Устройство плитного фундамента: Этапы

Возведение плитного фундамента осуществляется в несколько этапов, каждый из которых достаточно трудоемок:

Подготовка сайта. Снимается верхний слой почвы, происходит разбивка контуров основания с настройкой осевых линий.
В зависимости от глубины плиты варочную панель поворачивают или устраивают песчаную насыпь.
Проведение дренажных работ понадобится только в случае слишком тесного расположения грунтовых вод.
После дренажа при необходимости устанавливается опалубка.
Поверх хорошо уложенного основания заливается первый слой стяжки, который должен иметь толщину около 40 мм. На первый слой стяжки после ее полного застывания укладывается гидроизоляция калана. Перегрев слоев материала должен быть не менее 50-70 мм. По краям фундамента необходимо сделать выпуск длиной около 1 м, чтобы потом можно было получить утеплитель на стенах.
Следующий слой стяжки должен иметь толщину 40 мм. Его ставят для защиты гидроизоляционного слоя от разрывов при выполнении вертикальной арматуры.
Армирование производится в виде 2-х вязаных сеток с шагом 250-400 мм и ячеек 200х200 мм из арматуры АIII. Вязание ведется отожженной проволокой из стали со специальными крючками.
Заливка бетона производится очень быстро, чтобы исключить «холодные» стыки бетона. Желательно использовать бетононасосы и миксеры.

Для устранения уплотнений и воздушных пустот в бетонной смеси используются низкочастотные вибраторы.

При заливке бетонной смеси в жаркую погоду полив бетонного покрытия производится обычной водой. Если полив выполнить невозможно, то плиту необходимо накрыть пленкой на 2-3 дня.

Вернуться в категорию

Строительство плитного фундамента: преимущества и применение

Плитный фундамент обычно применяется в малоэтажном строительстве (на неблагоприятных грунтах), а также в крупномасштабном строительстве, когда необходимо обеспечить надежность при высоких нагрузках на фундамент (многоэтажное строительство).Технология возведения фундамента такого типа довольно проста, поэтому его строительство может организовать даже непрофессионал.

Монолитный фундамент в виде цельной плиты относится к Т. Наз. Плавающие фундаменты, не имеющие существенного сопротивления адгезии грунта под ним и не выходящие из них. Этот тип фундамента очень трудоемок, но мнение о его непомерно высокой стоимости по сравнению с возведенными на нем постройками вряд ли оправдано.Правильно рассчитанная и уложенная под дом железобетонная плита, наоборот, способна сократить обслуживание в целом: не требует основания, не требуется перекрытия, перекрытие можно укладывать сразу на цоколь. здание. Конечно, если дом обследуется, местные условия позволяют обойтись без пробы, а плита фундамента утепляется.

Это не единственная ошибка, связанная с плитным фундаментом. Эта статья посвящена выяснению того, что здесь правда, что возможно, а что нет.А также — как поставить плиточный фундамент своими руками. Это большой и тяжелый труд, но для этого не требуется высокой строительной квалификации; Достаточно навыков добросовестного самодельного мастерства на любителя.

Разве только легкие дома?

Первое из товарных заблуждений относительно наклонного фундамента состоит в том, что на нем можно строить только легкие недолговечные (до 40 лет службы) постройки. В подходящих условиях правильно спроектированная фундаментная плита способна выдержать капитал с расчетным сроком службы в столетие, см. Рис.На картинке справа не был эмбрион ошибочно; Здание ЦУМа в Москве действительно выстроено на железобетонной плите.

Какие концепты

Давайте сначала усвоим разницу между терминами, значение которых часто путают: усадка, осадок и просадка. Фактически:

Усадка — Величина уменьшения объема материала в процессе формирования его структуры. Например, бетон при промерзании немного уменьшается в объеме.А усадка воды отрицательная, с мороза медленно летит, потому что льдит так и плавает. Степень усадки от внешних нагрузок, как правило, не зависит.
Тяга — уменьшение объема материала под действием внешней нагрузки без изменения его внутренней структуры; Просто его печать. Под недавно построенным зданием почва уплотняется, и дом несколько оседает до тех пор, пока утрамбованный грунт не сможет выдержать его вес.
Ящик — Объем материала уменьшается от внешних воздействий немеханического характера: увлажнения, сушки.Внешняя нагрузка может спровоцировать просадку и усилить ее. Структура исходного материала меняется на более связную. Размер просадки обычно значительный, а итоговая структура получается стабильной. Это позволяет, искусственно вызывая просадку, улучшить механические свойства материала.

Первая Земля

Также часто пишут, что фундаменты плит позволяют строить «на проблемных», они бывают «сложные», грунты: пузырчатые, сидячие, посыпанные.Во-первых, грунт печи связан с тем, что он полностью погружается в почти нулевую нагрузку от объекта. Почвы тетерева могут быть сухими, например, зыбучие пески. Единственный тип фундамента, позволяющий более-менее надежно на них возводиться.

Во-вторых, отложения включают пористые, не нарушенные слабой связностью: выделения, сухие рыхлые глины и др. Покровные почвы. При сильном увлажнении они уменьшаются в количестве при незначительной, в несколько раз меньшей несущей способности почвы в сухом или умеренно увлажненном виде, давлении или даже под собственным весом.

Праздничные почвы делятся на 2 категории. Я ищу не более 5 см на каждый метр мощности слоя осадка. II — более, до 30 см / м и более. На грунтах II категории без мер по их укреплению можно строить только заново, на сваях, освещенных много ниже чернового слоя, т.к. наиболее прочными и острыми будут семена от увлажнения со дна грунтовых вод. Представьте себе дом весом в 300 тонн, он небольшой. Какая у него инерция? Что будет, если довольно хрупкая конструкция живучести взорвется на полметра, а то и больше?

Так как сортировка почвы неразрывно связана с влажностью, то сидячая почва обязательно будет сгущаться.Почв I категории, конечно, будет меньше вроде меньше. Как правило, их несущая способность также выше, но поскольку фундамент — монолитная плита под индивидуальный жилой дом создает давление на грунт того же порядка, что и лыжник, то здесь важнее степень пучковости.

Почва не истощается / садится ровно вверх. Дом на любом плавучем фундаменте в сезонных лабораториях грунта неминуемо будет грохотом. Это, конечно, не пойдет на пользу ни дизайну здания, ни коммуникациям к нему.Поэтому капитальный дом на высокогорных и льготных почвах можно построить только на большом минете фундамента, «цепляясь» за неглубокий грунт в глубину.

Исходя из всех этих обстоятельств, можно сделать вывод, что плитный фундамент будет достаточно надежным только на просадочных грунтах i-й категории до камбуза средней глубины включительно. Показания к применению — почвы слабые, с несущей способностью менее 2,5 кг / кв. См (или 25 т / кв. М) в сухом состоянии. На них фундамент-печь действительно будет надежнее, дешевле и менее трудоемко, чем другие.

Примечание: все вышеперечисленное касается только монолитных плит. Сланец быстролазный, их тротуарные блоки или аэродромы ВПП будут надежны только на каменных и крупно-привитых почвах, без большой примеси мелких фракций, т.е.буквенных и невскрывающихся.

На какие грунты можно укладывать фундамент под дом с плавающей плитой, указано в табл. Рис .:

Графы, не залитые цветом — не думайте о тарелке, ленточка или столбики будут дешевле и надежнее.Красные графики — почвы «под печкой». Желтый — нужен профессиональный сравнительный расчет и технико-экономический анализ. Например, опорная способность довольно высока, печке понадобится жир (см. Ниже, по расчету). Тогда лента Bullen может быть дешевле и проще, и она устойчива к перегибам, и нет печки. До 1 кг / кв. См и менее, но глины твердые, как правило, поррипы рассаживают по ιι категориям, и они преувеличены. Может оказаться, что надежность обеспечат только сваи.

Примечание: Цифры синего цвета оптимальны для такого типа почвенной нагрузки на нее от печки. Он нам понадобится для расчета.

Табличка на шведском языке

Фундамент типа утепленная шведская плита (УШ) активно рекламируется вряд ли как универсальный под частную застройку. Значительная доля вины в этом — производители специальных материалов и связанные с ними строительные фирмы. УЧП действительно очень хороший, но отнюдь не универсальный фундамент.Кроме того, поскольку UCP часто служат «пирогом» слева на рис., С первоначальной конструкцией, имеющей мало общего. Подробный разбор UCP «Bonely» дает 2 части видео:

Видео: Шведская изолированная плита

Часть 1: Мифы и реальность

Часть 2: Плюсы и минусы

Приведем лишь некоторые дополнения.

Как устроена оригинальная шведская тарелка, справа показано на рис .:

По сути, это котло-ленточный фундамент с дополнительными частыми мелкими оребрениями.Все преимущества тарелки с лентой (см. Ниже) и все ограничения действуют на нее и в этом случае. Конструкция конструкции такова, что весь ящик переливается на пластиковую форму, балуется мощной песчано-гравийной подушкой; Гидро- и теплоизоляция. Точность нижней поверхности плиты по форме обеспечивает полное соответствие расчетным параметрам. Дополнительные ребра жесткости и проходы для коммуникаций образованы несъемной опалубкой из стеклянных пластин краев, слева внизу на рис.Это позволяет почти вдвое снизить материалоемкость печи. Однако расчет и строительство такого фундамента требуют профессиональной работы достаточно высокого уровня или точного повторения типовых образцов.

Подробнее о ребрах жесткости

Фундамент-плита с ребрами жесткости (см. Рис. Рис.) Выполняют, фактически, когда расчетная толщина плиты параллелепипеда слишком велика, скажем, здание будет тяжелым многоэтажным, а местные условия не позволяют применять основу другого типа.Например, для строительства CUMA на другом фундаменте потребуется снести ряд близлежащих исторических зданий. Фундаментная плита с ребрами жесткости требует сложных расчетов и точного следования проекту, т.к. кромка не на месте или неправильно выполнена на прочность и надежность основания, чтобы иметь обратный эффект. В общем, это не для самозанятости.

Строить фундаментную плиту

Устройство плоского фундамента условного типа показано на рис.Конструкция проста, требуются лишь отдельные пояснения. Во-первых, песчаную подушку очень желательно еще и на геотекстиль с крыльями, завернутыми на всю высоту опалубки. Во-вторых, назначение бетонных тренировок (сублиматонов) — создание ровной горизонтальной поверхности под монтаж арматуры, т.к. качество армирования во многом определяет надежность плиты. Поэтому на подметание бетон не очень высокой марки, М200 хватит, но текучесть (подвижность) должна быть не ниже Р3, а лучше — р4; Подробнее о свойствах бетона для плиты см. Ниже.В-третьих, плиточный фундамент в зависимости от местных условий может быть выполнен неразрушаемым, см. Рис.

Затем идет прочная опалубка из щитов (см. Ниже) и, помимо опорных подстилок, еще до заливки есть обломочная выемка снаружи. Для подачи вне периметра роют дополнительную траншею; Сначала насыпают подушку из песка и при необходимости делают глиняный замок. После демонтажа опалубки остается подпочтовка, а по окончании отложения конструкции формируют завтрак.

Какой толщины вам нужна плита?

Расчет толщины плиты — первое, с чего начинается бронирование плиты фундамента. Все сводится к подгонке толщины печи и ее веса к оптимальному удельному давлению на этот тип почвы. Больше возьмет на себя нагрузку на почву — дом может начать «тонуть»; Мало — слабое движение грунта способно «грамотить» тарелку, и дом повернется. Идея этого упрощенного метода заключается в том, что грунты слабые и практически не введенные в эксплуатацию, как правило, обладают достаточной несущей способностью.Целую тарелку класть на них под домом нерационально. Отсюда довольно нетривиально, но в пределах своей применимости, дающей достоверные результаты с запасом «на самострое» Порядок расчета фундаментной плиты под обычный домик:

Принимаем совокупный вес здания: вес конструкций, декораций, климатические и эксплуатационные нагрузки (мебель, оборудование, люди).
По совокупной массе и площади плоскости фундамента в плане рассчитываем давление от дома на землю без учета основания фундамента.
Согласно табл. Выше (синие числа) подсчитайте, насколько веса плиты недостаточно для получения оптимального давления на землю.
Из расчета плотности железобетона 2,7 г / куб. Смотрите, посчитайте толщину печки.
Даем толщину пластины с точностью до 5 см; Отклонение давления от оптимального допускается в пределах (+/-) 25%
Если вышло меньше 15 см, дом для этого грунта слишком тяжелый и самострой нежелателен.
Вдруг оказалось больше 35 см — скорее всего, выбор типа фундамента ошибочный, и такой дом на этом грунте будет полностью облицован или столбами.
Проверить величину удельного давления на печь со стороны здания на прочность ее бетона на сжатие; Пожалуй, возьмем указанную выше марку бетона, не М200, а М300.

Примечание: Строительные нормы рекомендуют плиту выдерживать толщину в пределах 10-40 см.Однако разработчикам-любителям настоятельно не рекомендуется выходить за пределы 15-35 см.
Пример расчета
Общий вес дома 270 тонн. Размеры в пересчете на — 10х10 м или 100 кв. м. Грунт — Суглинк, снесенный под мокрую печь 0,35 кг / кв. См или 3,5 т / кв. М, а под 100 кв. — 350 тонн. Вес плиты не хватает 80 тонн, это 29 кубов бетона. На 100 квадратах его толщина получается на 29 см, берем 30. Итоговый вес плиты 2.7х30 = 81 т; Общий вес дома с фундаментом 351 тонна, что практически идеально. Попробуем 25-сантиметровую плиту: ее вес 67,5 тонны, всего 270 + 67,5 = 337,5 тонны или давление на почву 3375 т / кв. М. Отличие от оптимума 3,5 т — 0,125 т, а в процентах 0,125 / 3,5 = 0,035 или 3,5%.
Затраты будут существенно меньше, но выдержит ли такая печь в доме? Здесь нужно посмотреть на прочность бетона на сжатие, см. Ниже.Допустим, это 22,5 кг / кв. См (бетон В22,5) или 22,5 т / кв. М. Чтобы выдержать полные 270 тонн дома нам понадобится эталонная площадь 270/2 22,5 = 12 кВ. М. Тогда площадь в плане несущих стен не должна быть меньше этого значения, или, в данном случае, 12% от общей площади застройки в плане. Теперь нужно посмотреть проект дома — какая толщина стены? Какова их общая длина? — рассчитать их площадь и учесть давление на бетон. В данном конкретном случае (подчеркнем — именно в этом), если дом газобетонный, то плиты от Б22.5 наверняка хватит. Если бетона со стенами в 35 см однозначно не хватит, придется использовать дорогой бетон высокой марки. Как кирпичный дом с морковными стенами в 1,5-2 кирпича, то без плана и проекта перед глазами ничего заранее не скажешь.
Примечание: Точный учет неравномерной нагрузки от дома и ее «растекания» в печи, скорее всего, покажет, что в этом случае бетон Б22.5 все снесет.Но такого рода расчеты — удел профессиональных дизайнеров довольно высок.
Как выбрать бетон?
Монолитный железобетонный фундамент Возводится только из готового бетона с прогрессом. Заливка самодельная из слоев или тем более пятна совершенно недопустимы! Залейте, а потом шифер, залитый в один вход смесителя! Бетон для печи необходимо заказывать со следующими параметрами:
Марка
— от М200, или прочность на сжатие от В22.5.
Морозостойкость — не ниже F200, т.е. 200 циклов замораживания / оттаивания.
Водонепроницаемость — из W6, а в местах с преимущественно положительной влажной зимой и / или на затопленных почвах — из W8.
Мобильность — P3 для плит размером примерно 6×8 м и P4 для больших.
Примечание: И прочность его на сжатие не одно и то же. Марка характеризует общую прочность, а прочность на сжатие — способность нести сосредоточенную нагрузку.
Прогресс
Строительство монолитного фундамента Как правило, оно выполняется в последовательности согласно рис. Справа:
Дадим пояснения по отдельным этапам.
Котел
Лавш необходимо заглубить под слой перегноя и не менее 35 см под ним — до материковой почвы. Если плита нужна над поверхностью Земли, то можно увеличить толщину песчаной подушки до 35-45 см. Допустим, слой перегноя у нас 15 см, значит он не должен быть меньше 50 см.Пусть толщина тарелки 25 см, а конфет 5 см. Подушка с субмором должна быть ниже перегноя, поэтому мы позволим выступать над почвой до 10 см. Нормальным в этом случае будет мята плиты на поверхности почвы.
Подушка
Минимальная сила подушки 25 см; Обычно берут 30. Если нужно больше, до 45 см, засыпают и вытаптывают слои равными слоям. Надо его потереть, и побольше дискет! Перед затиранием засыпку смачивают из шланга с помощью распылителя; Увлажнение триммером — это тоже принудительное просачивание почвы, о чем было сказано в начале.Мелкий щебень (выпадение) в песок добавляют на 1/3 при бронировании плит на затопленных почвах.
Примечание: очень желательно застрять перед подушкой с геотекстилем бортом ямы или опалубки.
Podcaston
Говорят, что для быстрого приема раствор очень жидкий. Толщина — 70-100 мм, марка бетона от М100. Под него нужен геотекстиль, чтобы раствор не стекал в песок, а образовал гладкую поверхность.Захватывая, субмор увлажняет, как и любая заливка бетоном. В этом случае основная цель — обеспечить равномерную усадку и гладкое «зеркало». Крайне желательно заранее сделать опалубку и насыпать в нее конфету. Гидроизоляция — пропитка составом 60% дизельного топлива и 40% битума.
Опал
Нам нужен прочный, поэтому его добывают из щитов, собранных из качественного племенного леса. Две конструкции опалубочных щитов показаны на рис.Толщина обрезной доски для них от 30 мм. Чтобы облегчить демонтаж опалубки, гвозди забивают изнутри, не загибая их концы. Высота 600 мм подбирается для установки сразу в котлован и засыпку подушек в опалубке, либо для засыпки раскатанной плиты. При необходимости его можно свести к доске. Опалубка поддерживается боковой стороной снаружи, выравнивает края по горизонту и дополнительно поддерживается обратным потоком грунта и его шуршанием, после чего края еще раз проверяют уровень шланга на горизонте.

Арматура

Схема армирования Легкая фундаментная плита — Обрешетка из 2-х слоев арматурной сетки, см. Рис. Диаметр стержней арматуры — примерно 1/20 толщины плиты, т.е. для плиты в 200 мм — 10 мм, 250 мм — 12 мм, 300 мм — 16 мм, 350 мм — 18 мм. Шаг сетки — 200-300 мм. Арматура — только сталь! Отступ концов стержня от края монолита — как обычно, около 50 мм и не менее 25 мм.
Технология армирования
имеет ряд особенностей, т.к. для выдерживания параметров наклона и расстояние концов стержня от краев монолита должно быть точным.Первое — никаких случайных бэкапов для удочки! Применяются специальные прокладки — «грибочки», короткие 50 мм (слева на рис.) Под нижний слой и длинные (там в центре) 100-200 мм для поддержки верхнего слоя.
Низкие грибки заделывают заранее по схеме армирования так, чтобы они попали на пересечение стержня. Сначала укладываются стержни, затем продольные. У грибов вязать стержень без умения неудобно, поэтому начинающие подкрепители могут спорить с грибками в середине будущих ячеек сетки, как слева на рис.Но поднять не ту сетку и переместить грибок нельзя, всю кладку можно прокрасться! Высокие грибочки кладут и верхний слой вяжут после полной стыковки нижнего.

Теперь вам нужно создать вертикальные связи между слоями. Они расположены равномерно по площади с шагом в два раза больше шагов сетки, т.е.кресты привязаны к вертикали по одному в ряду, а не в шахматном порядке. В промышленном строительстве концы стержней связаны с П-образными скобами, уложенными сбоку, а крестовины с ними с развернутыми концами на 90 градусов в горизонтальной плоскости; Дополнительные ответвления по краям, если это предусмотрено проектом — узкие вертикальные П-образные петли, см. Рис.выше.
В домашних условиях сделать эти детали сложно, да и домик на печи не будет очень тяжелым, поэтому слои сетки лучше соединять участками прутьев меньшего диаметра, 8-12 мм. Затем нужно выдержать расстояние их концов от верха до низа монолита минимально допустимое, 25 мм. Вяжем проволокой 2 мм, узел крестовый одинарный, см. Рис.
Примечание: Не нужно слишком часто связывать слои по вертикали.Перегрузка с железной печкой только ослабнет.
Заливка и далее
Условия настроены для одного из углов сайта. Заливка производится за один прием из стандартного шланга машины, начиная от длинного угла, постепенно продвигаясь к смесителю. Работать необходимо в резиновых сапогах, каске, пластиковой накидке, рукавицах и защитных очках или в опущенных касках. Каски: Будь здоров, шланг. Будь здоров, и удержать его не легче, чем разлучить. Среди бетонщиков-профессионалов слабников не бывает.
Сразу после заливки бетон должен уплотняться глубинным вибратором. Штёк, что касается ленты, тут можно не обойтись. Старайтесь не повредить наконечник для армирования, здесь не так страшно, как для ленты или сваи, но все же не желательно.
Устанавливая монолит, необходимо накрыть его мокрой тряпкой (бетон, как известно, для набора прочности нужна вода), а поверх — прозрачной пленкой. Пленку осматривают каждый день: конденсат не поднимается, тряпки увлажнены.Набор прочности монолита занимает от 20 до 40 дней в зависимости от погоды. Строительство не может продолжаться ранее.
Разновидности тарелок
Иногда в небольшом малоэтажном строительстве применяется монолитный ленточный фундамент, бывает 2х видов: сверху (слева на рис.) И снизу, т. Е. Bloomed, ленточный, справа. Первый делается в местах, где необходимо вентилируемое подполе, скажем, с «гнилым», средиземноморским типом зимой, или в других с постоянно повышенной влажностью воздуха или с опасностью затопления.

Жилье в таких нездоровых уголках, как правило, не строят, поэтому мы постоянно обращаемся к этой конструкции. Также можно указать, что верхняя лента на плите на строительной механике чем-то похожа на Руралку, поэтому весь монолит должен иметь единый каркас и переливаться в один прием. Что значительно усложняет и оставляет стоимость работ.
Плита с нижней лентой намного привлекательнее: при утеплении фундамента и при утепленной помойке она позволяет создавать мощную боевую подушку и строить на слипшихся почвах.Толщина плит дома под 200-тонный дом оказывается достаточной 10 см. Расчет плиты с нижней лентой сложен, поэтому просто для примера приведем чертежи фундаментов этого типа под дом на грунтах перекрытия из газобетона (вверху на рис.) И под деревянным каркасом. , внизу Там же. Здесь необходима и утепленная выгребная яма, такая же, как и в первом случае; Это условно не показано.

Наконец, есть еще такое явление, как свайно-монолитный фундамент.Его, крайне редко, кладут, когда несущей способности грунта недостаточно, а местная геология не позволяет забить или забыть и насыпать сваи нужной длины. Строители Такое решение принимают крайне неохотно: насыпной грунт может сломать сваи или сломать лежащую на них печь. В таких случаях чаще всего дешевле и проще принять меры по укреплению почвы.
В конце — о домах
Так как же можно построить на плите? У шведов — жилые дома от 2 этажей на грунтах до порогов.На обычном самодельном — постоянное капитальное жилье на почвах до середины расслоения, не включительно! Легкие, быстросъемные деревянные постройки — и на грунтах средней авиации, но тут нужно задуматься, стоит ли на это тратиться: расчетный срок эксплуатации таких домов лет до 40-50, а плит хватит как минимум 100.
Однозначно наклонный монолитный фундамент выгоден в местах с редкими зимними морозами, для достаточно комфортных сезонных построек: загородных дач, коттеджей и дач; На средиземноморских курортах большинство сданных домов построены на печи.А на сборных плитах, особенно применяемых из покрытий, довольно надежно на слабых устойчивых грунтах будут небольшие загородные дома и хоз.
В целом монолитная плита под дом не панацея, но на слабых грунтах часто удается добиться должной надежности постройки относительно невысокой стоимости: цена плиты под ключ толщиной 40 см 12х12 м составляет около 1 млн рублей, что намного меньше затрат на быстрое укрепление впечатляющего грунта на той же площади.Продолжительность производственного цикла до момента основания фундамента для возведения стен также сокращается вдвое и более.

Этот вид фундамента считается одним из самых надежных и практичных. Представляет собой сплошную монолитную плиту из железобетона, которую возводят под всю площадь будущей конструкции. Монолитное плиточное основание практически универсально, отличается высокой несущей способностью, равномерным распределением нагрузки и способностью выдерживать без деформации сдвиги грунта.

Характеристики

Грунтовка : Любая, в том числе со слабыми несущими характеристиками.
Противопоказание — ярко выраженный наклон.
Материал (масса) стен : Любой.
Допустимая нагрузка : 6,0 МПа.
Гидроизоляция : Битумный рулон с двойным покрытием. Если вода не агрессивна к бетону, то допускается только отрезная двойная гидроизоляция поверх фундаментной плиты.
Каркас арматуры : Арматура AIII (D10-D20), шаг 150×150 -: — 200х200 мм.
Бетон класса В25, толщина 300 мм.

Приложение

Остановить свой выбор на таком фундаменте стоит, в случае:

Болотистая местность, наличие в непосредственной близости от водоема или русла реки, высокий уровень грунтовых вод.
Большой вес конструкции. Например, если дом построен из штатного кирпича с использованием монолитных ж / б перекрытий.
Сложная геометрия здания с неравномерным распределением нагрузки. Например, наличие отдельных «флигелей» постройки под гараж, бассейн.

Важно . Фундамент типа «печка» нельзя устраивать на участках с ярко выраженным уклоном и пластичными грунтами. Это может привести здание к «очарованию».

Преимущества

Высокая несущая способность — Главное достоинство конструкции данного типа. Благодаря большой площади опоры фундамент способен обеспечить устойчивость даже очень тяжелой конструкции на слабых и сгущенных грунтах.При колебаниях грунта монолитная железнодорожная плита плавно «дрейфует» по песчано-гравийной подушке, обеспечивая высокую надежность и целостность конструкции.

Сопротивление сильным деформациям и прогибу.

Вариативность конфигурации дома — Такой фундамент можно возводить под коттедж любой геометрической формы.

Этапы редактирования фундамента

1. Земляные работы . Экскаватор или карьер разрабатывается вручную.В случае наличия в нем воды проводятся работы по дренажу (осушению) котлована. Глубина застройки зависит от рельефа участка, толщины песчано-щебеночной подготовки, уровня пола первого этажа относительно земли.

Обычно глубина котлована составляет около 1 м: 150-200 мм — затирочная подготовка, 250-400 мм подготовка песка, 100 мм — сладкая, 30 мм — защитная стяжка гидроизоляции, 100 мм — утеплитель (также может быть верхняя плита), 300 мм — Сама фундаментная плита.

2. Устройство песчано-гравийной подушки С обязательным тралом. Нижний слой по всему периметру котлована засыпан гравийным щебнем, как правило, фракций 20-40. Сверху песчаный слой. Утрамбовка производится вибратором. В «домашних» условиях ее можно заменить самодельной «Т-образной» перевернутой конструкцией в виде деревянной доски с ручкой. Кроме того, песок можно проливать водой. Это позволит успеть к плотности 96-98%.

3.Монолитная бетонная неармированная подготовка (подметание) . Толщина 80-100 мм. Это невооруженная стяжка. Выполняется из бетона низких марок (В7.5-Б.15). Периметр погружного устройства должен составлять 0,5-1 м для выхода за периметр фундаментной плиты.

4. Устройство гидроизоляции . Рулонный материал (Гидростеклозол) типа Технеэласт ЭПП укладывается с нахлестом не менее 10 см в два слоя. После установки фундаментной плиты кромки гидрогель изоизоля, они обматывают плиту клеем без изменения 0.5 мес. Боковые поверхности будущей фундаментной плиты и отростки гидрохлоксиколом обрабатываются гидроизоляцией (горячим битумом).

5. Защитная стяжка гидроизоляция . Для защиты гидроизоляции при армировании плиты ее защищают цементно-песчаной стяжкой 30 мм.

6. Армирование плиты Выполняется из арматуры (А3) различного сечения (чаще всего 12-14 мм), которая связана с пространственным каркасом.Арматурный каркас — два слоя (нижнее армирование и верхнее армирование) с шагом сетки 15-20 см. Усиление каркаса выполняется за счет более частого шага сетки или увеличения диаметра арматуры. Защитный слой бетона (расстояние между арматурой и поверхностью бетона) должен быть не менее 2 см. Для соблюдения этого требования нижний слой арматуры устанавливается на специальные пластиковые стойки (зажимы). Вложение стержней арматуры не менее 40 диаметров.

7. Установка опалубки . Его делают толщиной не менее 30 мм, дополнительно выставляются примерно каждые 1,5 метра (один конец к земле, другой в опалубке). Высота опалубки должна быть на 7-10 см больше верхней отметки фундаментной плиты.

8. Конкреция . Выполняется из марочного бетона не ниже М300 (В22,5). В процессе укладки бетона его будут протрубить с помощью вибротамбовки или в «домашних» условиях с помощью ручного «взрывания», например, арматуры.Если температура на улице превышает 25С, рекомендуется заливать бетон водой в течение дня.

Характеристики

При монолитном ж / б устройстве следует помнить, что:

невозможно проводить работы на плотных грунтах;
заливку бетона следует проводить единовременно (перерыв между заливками бетона «автосервис» не более 2 часов) — в противном случае снижается несущая способность фундамента.

При всех условиях получается надежный монолитный фундамент.

недостатки

Одним из минусов такого фундамента является довольно высокая стоимость . Однако необходимо учитывать, что, несмотря на более высокую стоимость, устройство монолитных фундаментных плит не требует узкоспециализированного оборудования, а за счет простоты конструкции меньше вероятность ошибки в работе.

Тем, кто собирается заниматься строительством загородного дома или гаража, необходимо учитывать, что фундаменты под них могут быть самыми разнообразными.Монолитная железобетонная плита — наиболее простая и экономически недорогая модель основы конструкции. Он покрывает всю площадь под возведенными конструкциями. Применяют монолитную плиту при строительстве гаражей, небольших кирпичных, деревянных одноэтажных построек.

Основание из монолитных железобетонных плит многофункциональное, прочное, имеет длительный срок службы. Он не влияет на климатические условия, процессы, происходящие в почве, не дает осадков и поэтому может применяться на самых разных почвах.

Фундаментные железобетонные плиты представляют собой замусоренную конструкцию из цементно-песчаной смеси, которая заливается в одной плоскости. Такие фундаменты занимают всю площадь под возведенными конструкциями. На первый взгляд кажется, что такое решение неэкономично, но прочность полученной конструкции оправдывает расходные материалы. Как и другим элементам конструкции, монолитному фундаменту из железобетона присущи как достоинства, так и недостатки.

Преимущества

возможность установки на любых грунтах за счет имеющейся плавучей платформы, что исключает возможное перемещение грунта, не повреждая сооружения;
при работе с монолитной плитой возможна установка теплого пола, что позволяет сэкономить на дополнительном обогреве помещения;
обладает повышенной устойчивостью к большим нагрузкам и выдерживает различные транспортные средства;
сооружений, построенных на монолитной железобетонной плите, не подвержены воздействию качественных грунтовых вод;
при работе с монолитным фундаментом из железобетона не вызывает затруднений, а значит, монтаж можно проводить самостоятельно;
не требует дополнительных работ с полом и сразу дает возможность перейти к отделочным работам;
экономия за счет долговечности конструкции, не требующей постоянного ремонта;
нет необходимости рытье глубоких траншей, за счет возможности плит равномерно распределять нагрузку на грунт;
монолитным плитам присущи прочность и надежность;
он выполняет барьер от проникновения насекомых или грызунов в комнату через пол.

недостатки

Железобетонный монолитный фундамент имеет следующие недостатки:

Монтажные ограничения. При работе с монолитным фундаментом из железобетона следует учитывать температуру воздуха, которая не должна опускаться ниже пятнадцати градусов тепла. Таким образом, укладку раствора следует проводить в теплое время года, тогда смесь даст ожидаемый результат и не снизит долговечность и прочность.
Изначально материалы обойдутся дорого, но уже через несколько лет этот недостаток напомнит о себе с обратной стороны.

Просмотры

Монолитные железобетонные плиты делятся на следующие виды. В зависимости от области применения приложения, используются для строительства:

дорог;
плит перекрытий;
фондов.

Пластины бывают также плоские и ребристые.

Плоский

Плита плоская — популярный вид фундамента, не содержит дополнительных выступов и имеет своеобразную плоскую подошву.Плоские плиты перекрытия жилых и общественных построек, которые принимают на себя распределенную нагрузку по площади основания. Сделайте плиты из бетонного раствора и. Отличительная черта плоских плит — высокое качество, прочность и долговечность.

Ребристый

Пластины с ребристой структурой используются для строительства несущих конструкций или других промышленных сооружений. Их отличает небольшая толщина и способность передавать несущую способность пластин на ребра изделия. Ребра плиты не только усиливают конструкцию конструкции, но и усложняют строительный процесс. Персональное строительство блочно-оребренного фундамента заключается в дополнительной рытье траншей. Образовавшиеся пустоты между рельефными изгибами засыпают щебнем и песком.

Процесс монтажа

Этапы возведения железобетонной плиты.

При установке монолитного основания используйте следующие инструменты и материалы:

вибратор для заделки бетонного раствора;
ведер;
миксер для приготовления раствора или бетономешалка;
лопата;
строительный уровень;
веревка;
колышков;
деревянных досок для устройства опалубки;
сетка армирующая;
песок;
цемент;
щебень;
вода.

Процесс установки включает следующие этапы:

выбор места для устройства фундамента;
расчет параметров участка и выбор типа арматуры;
провести геологический разрез почвы;
рассчитать размеры будущей конструкции;
провести рытье котлована;
постелить песчано-гравийную подушку;
при необходимости уложить слой гидроизоляции;
установить опалубку;
усилить конструкцию армирующей сетки;
бетонирование;
оставить залитый раствор до полного высыхания в течение 28 дней.

Подготовка

Монтаж железобетонной монолитной плиты Начинаем с подготовки фундамента. Для этого нужно избавиться от растений, удалив при этом верхний слой почвы с корнями растительности. Далее удалите мусор и прочие ненужные элементы, мешающие рабочему процессу.

После очистки строительной площадки размечают будущую конструкцию и траншею поворачивают. Распределенную яму следует растворять с помощью измерительных приборов и выравнивающих материалов, которыми являются песок и гравий.После выравнивания углублений подготовьте материалы для монтажа опалубки, укладки армирующей сетки и залейте раствором.

Расчистка территории

Устройство плитного цоколя начинается с расчистки территории. Для этого снимается верхний почвенный резервуар, в котором находится растительность и корни. Убрать такой слой можно бульдозером. В зависимости от свойств грунта, веса планируемой конструкции толщина монолитного основания может составлять от 15 сантиметров до 40.Рабочий участок следует очистить от мусора и ненужных инструментов и материалов. Инвентарь нужно сложить в одном месте возле строительной площадки, чтобы он не мешал дальнейшей работе и при этом был под рукой.

Разметка

После подготовки сайта приступаем к его разметке. Разметка осуществляется забоями, которые соединяются веревкой. При размещении участка важно соблюдать ровность сторон и центральных точек пересечения, которые проверяются как вручную, так и с помощью уровней.

Создание участка

Подготовка участка под засыпку фундамента.

После того, как строительная площадка очищена и размечена, приступаем к созданию площадки путем рытья котлована. Копают на глубину пятнадцати сантиметров и на его дно насыпают слой щебня и песка, образуя подушку. Щебень выбрать средней фракции, засыпать им нижнюю часть и натереть обрезку бревна. Слой щебня засыпается песком и поливается водой.Песок нужно аккуратно насыпать. Далее выравниваем поверхность по строительному уровню до исчезновения откосов.

Устройство опалубки

После укладки подушки из щебня и песка приступают к монтажу деревянной опалубки. Используйте деревянные доски, которые устанавливают под углом и закрепляют саморезами. Периодически проверяйте горизонтальность конструкции с помощью строительного уровня.

Рабочий процесс

Процесс возведения железобетонного монолитного фундамента включает в себя работы по укладке гидроизоляционного слоя, армирующей сетки, которая укрепит прочность фундамента и заливки раствора.При необходимости уложите слой теплоизоляции, используя пенополистирол.

Гидроизоляция

Перед возведением зданий и сооружений их рекомендуется изолировать от проникновения влаги, что отрицательно сказывается на сроке эксплуатации конструкции и ее качественных характеристиках. Для гидроизоляции каучукоидный материал прилипает к стенам и поверхности конструкции. Гидроизоляцию следует проводить в 2 слоя, при этом укладывая ленточный пруток руб.

Арматура

После установки опалубки и гидроизоляционного слоя ее обрабатывают для укладки арматуры. Монолитная плита армирует сетку на два яруса. Стальные стержни соединяются между собой сварочным аппаратом или вязальной проволокой. Внутри опалубки арматурную конструкцию вбивают на нужную глубину и привязывают к ним сверху продольную линию арматурной сетки.

Заливка

Базовое бетонирование должно выполняться непрерывно.Бетон расходуется не ниже 250. Вареный бетонный раствор подается по лотку в начальный дальний край плиты, постепенно продвигаясь к соседнему. В процессе бетонирования раствор уплотняется, это позволит избавиться от пузырьков воздуха и приготовить бетонный раствор с высокими прочностными характеристиками. Бетонную смесь можно сделать самостоятельно, однако на это уйдет больше времени и сил. После того, как раствор будет уложен, он должен обеспечить оптимальные решения.

Заключение

Применение монолитной железобетонной плиты актуально при возведении одноэтажных домов, гаражей и других объектов небольшой площади на слабозажиточных грунтах.Монтаж монолитной плиты предполагает заполнение всей площади фундамента, что увеличивает прочность и надежность конструкции конструкции.

Несмотря на дороговизну конструкции, сложностей при ее возведении не возникает.

Замковые сборные ленточные фундаменты

ОБЛАСТЬ: строительство.

Сущность: сборная ленточная основа шлюза включает в себя опорную плиту и расположенные на ней ряды фундаментных плит.Опорная плита имеет торцевую наклонную и скрепляющую поверхности, верхнее ребро для фиксации паза в замке указанного блока. Фундаментные блоки имеют вертикальные и горизонтальные прорези, выступающие за грани станины и наружной поверхности на 1/3 ширины, при этом последний ряд ленточного фундамента устраивается из блока, имеющего плоскую верхнюю горизонтальную поверхность для отдыха. стеновых материалов при возведении над стенами.

Технический результат: снижение трудоемкости сборки фундаментных блоков, повышение точности установки фундаментных блоков, уменьшение отклонений от горизонтальной и вертикальной плоскостей, повышение сопротивления фундаментных блоков смещению за счет применения геометрических параметров фундаментного блока.

ф-лы, 1 пр., 6 ил.

Изобретение относится к строительству, а именно к конструкции сборных фундаментов, широко применяемых при возведении зданий и сооружений разного типа и назначения в самых разных условиях.

Известен ленточный фундамент (патент RU 2014391, 07.08.1989), содержащий фундаментную плиту и размещенные в ней уложенные ярусы рядов блоков, каждый из которых имеет две противоположные продольные стенки и объединяет их горизонтальную полку.Продольная стенка блока выполнена в виде прямоугольного треугольника, одна ножка которого совмещена с горизонтальной полкой, размещенной сверху блока, а другая ножка — с торцом блока, закрытым поперечными ребрами. Каждый ярус блоков последовательно поддерживает друг друга, свободные от краев торцов, а в соседних ярусах блоки ориентированы в противоположных направлениях.

Недостатком данного ленточного фундамента является необходимость сварки соседних рядов в блоке, что существенно влияет на длительность периода монтажа фундамента, стоимость фундамента, а так же на срок службы сварочного периода эксплуатации период окисляется) .

Наиболее близким к заявленному изобретению является ленточный фундамент, состоящий из опорной плиты флакона и блочных плит прямоугольного сечения, имеющих концы через пазовые гнезда для зацепления блочного строповочного устройства при установке обсадной колонны на стадии изготовления, транспортировка и установка (ГОСТ 13579-78 * «Блоки бетонные для подвальных стен. Технические условия»).

Недостатком данного ленточного фундамента, состоящего из опорной плиты флакона и блочных плит для возведения фундаментов, является наличие избыточных вертикальных и горизонтальных отклонений от проектных отметок, которые могут возникнуть при возведении блоков в ряд, также уменьшается. сопротивление фундамента смещению за счет бокового давления грунта.Также существенным недостатком блока является то, что на боковых стенках блока имеются сквозные пазы (для захвата его строительного устройства при демонтаже, транспортировке и монтаже), которые после монтажа агрегата следует заделать цементно-песчаным раствором, что в целом по населению увеличивает продолжительность строительства фундамента.

Объектом изобретения является усовершенствованный способ установки фундаментных блоков, повышение точности установки фундаментных блоков, уменьшение отклонений от горизонтальной и вертикальной плоскостей, снижение трудозатрат, повышение стойкости фундаментных блоков к смещению за счет использования. геометрических параметров фундаментного блока, вертикальных и горизонтальных пазов.

Задача решается тем, что в замке сборные цельнолитые опоры, включающие опорные плиты и смешанные в ней ряды фундаментных блоков, согласно изобретению опорная плита имеет переднюю наклонную и подрамную поверхности, верхний край для блокирующего крепления к замку вышележащего блока; Фундаментные блоки имеют вертикальные и горизонтальные пазы, выступающие за границу стыковочной поверхности станины и подрамника на 1/3 ширины; однако последний ряд ленточного фундамента выполнен из блока, имеющего плоскую верхнюю горизонтальную поверхность для поддержки стеновых материалов при возведении вышележащих стен.В центре лицевой стороны фундаментных блоков и на лицевой стороне опорной плиты возникли вертикальные риски. На поверхности станины у верхнего края блока и опорной плиты в передних углах имеются гнезда, в которых расположены монтажные петли арматуры. Пазы бетонных блоков армированы плитами и арматурой.

На рисунке 1 показаны виды и риски замкового фундамента из бетонных блоков для строительства ленточного фундамента. На фиг.2 показаны типы и риски опорной плиты для строительства ленточного фундамента под фундаментные блоки толщиной 60 см. На фиг.3 показаны виды и риски замкового фундаментного бетонного блока с плоской верхней поверхностью для поддержки стеновых материалов во время возведение перекрывающих несущих стен.На рис. 4-6 показан общий вид фундамента замка, состоящего из фундаментных плит, и найденных замковых элементных блоков.

Замок Фундамент бетонный блок для строительства сборного ленточного фундамента Фундамент имеет вертикальные и горизонтальные бороздки, которые выходят за границы ложа (1) и подрамника (2) на 1/3 ширины блока. На лицевой (3) стороне блока отмечен вертикальный риск (4, 5), проходящий через центр лицевой (3) для повышения производительности укладки фундаментных бетонных блоков в ряд, точного возведения кладки и для равномерного распределения нагрузки на перекрывающие блоки и несущие стены.Прорези усилены пластинами и фурнитурой класса А240. На поверхности станины (1) у верхнего края (6) блока и опорной плиты в передних углах имеется гнездо (7), которое расположено в монтажной петле (8) (из горячекатаной арматуры класса А240. ) для захвата блока строповочного устройства при снятии кожуха агрегата на стадии изготовления, транспортировки и монтажа. Сырьем для создания бетонных блоков фундамента замка для возведения сборных фундаментов служат бетон средней плотности не менее 1800 кг / м ³ и арматура класса А240.Опорная плита состоит из наклонной грани (9) и подрамника (10) поверхности, причем верхняя кромка (11) предназначена для фиксации крепления к замку вышележащего блока, который опирается на опорную поверхность (12) опорной плиты. На лицевой стороне опорной плиты нанесено вертикальное небо (13, 14), которые используются для точной установки вышележащих блоков и правильного распределения нагрузки.

При использовании изобретения снижаются трудозатраты при возведении ленточного фундамента за счет наличия вертикальных и горизонтальных бороздок, а также возможности строительства фундамента рабочими различной квалификации.Также улучшены физико-технические показатели как блока, так и стены фундамента здания в целом, т. Е. Повышение точности монтажа блоков при возведении фундамента, уменьшение отклонений от горизонтальной и вертикальной плоскостей, увеличение сопротивления. сдвига кладки фундамента за счет использования геометрических параметров блока вертикальных и горизонтальных бороздок. Не требует заполнения вертикальных канавок связующим материалом в конструкции фундамента (в некоторых случаях требуется только вертикальное уплотнение стыка с внешней стороной).За счет расположения вертикальных и горизонтальных пазов повышается герметичность фундамента стены. Благодаря особой форме, позволяющей равномерно распределять нагрузку на соседние блоки, базовый блок может использоваться как несущий каркас в зданиях до 20 этажей и более.

Запорная планка Фундамент возводится следующим образом.

На подготовленной опорной плите базового стека. Затем монтируют нижний ряд блоков, затем средний и так далее (количество рядов зависит от проектной высоты подвала), совмещая их в прорези.Блоки вышележащих рядов следует укладывать с перевязкой, чередуя относительные риски. Верхний ряд блоков имеет плоскую верхнюю горизонтальную поверхность для поддержки стеновых материалов при возведении вышележащих несущих стен.

Пример конкретного исполнения

Замок сборный ленточный фундамент, состоящий из подушек и замковых блоков фундамента (рис. 1-6), имеет размеры: сечение замковых блоков 580300 мм, 580400 мм, 580500 мм, 580600 мм и длину 880 мм 1180 мм 2380 мм Последний ряд ленточного фундамента идет от блока, имеющего пазы и плоскую верхнюю горизонтальную поверхность для поддержки стеновых материалов при возведении вышележащих несущих стен.Замковые блоки имеют среднюю массу от 260 до 1960 кг соответственно (в зависимости от плотности бетонной смеси) и плотность от 1800 до 2500 кг / м ³; морозостойкость — не менее F200. Замковые блоки можно использовать для малоэтажного и многоэтажного строительства, в качестве фундаментов неглубокого заложения для несущих и самонесущих стен зданий и сооружений. Пример исполнения фундаментного блока замка:

1) как опорный фундамент каркаса зданий и сооружений;

2) подпорные стены;

3 как стены подземных сооружений.

1. Замок сборного ленточного фундамента, включающий опорную плиту и размещенные в ней ряды фундаментных блоков, при этом опорная плита имеет переднюю наклонную и подрамную поверхности, верхний край для блокирующего крепления к замку вышележащего блока; Фундаментные блоки имеют вертикальные и горизонтальные пазы, выступающие за границу стыковочной поверхности станины и подрамника на 1/3 ширины; однако последний ряд ленточного фундамента выполнен из блока, имеющего плоскую верхнюю горизонтальную поверхность для поддержки стеновых материалов при возведении вышележащих стен.

2. Фундамент по п.1, отличающийся тем, что в центре лицевой стороны блоков фундамента обозначены вертикальные риски.

3. Фундамент по п.1, отличающийся тем, что поверхность станины у верхнего края блока и опорная плита в передних углах имеют гнезда, в которых расположены монтажные петли арматуры.

4. Фундамент по п.1, отличающийся тем, что пазы бетонных блоков армированы плитами и арматурой.

5. Фундамент по п.1, отличающийся тем, что на лицевой стороне опорной плиты нанесены вертикальные риски.

Стоит ли строить с фундаментом из пирса и балки? (Плюсы и минусы)

Выбор типа фундамента для дома — одно из наиболее важных решений, которые вы должны принять как домовладелец. Понимание плюсов и минусов фундамента из опор и балок по сравнению с плиточным фундаментом и решение, объединяющее лучшее из обоих фундаментов, может значительно облегчить ваше решение.

Фундамент с опорой и балкой против фундамента из плит

Как отмечалось в нашем обсуждении «Как выбрать правильные типы фундамента», фундамент для вашего строительного проекта является одним из наиболее важных решений, которые необходимо принять при проектировании и строительстве. Перед выбором типа фундамента необходимо учитывать несколько факторов, от характеристик грунта до типов нагрузки.

Основываясь на состоянии грунта и геотехническом отчете, можно рассмотреть один тип фундамента: опорную опору и фундамент из балок.Фундамент пробуренной опоры состоит из бетонных опор, просверленных в «коренную породу», которая поддерживает бетонные фундаментные стены опор. Другой вариант — разложить фундамент под фундамент. Это наиболее распространенный тип системы фундаментов, применяемый при проектировании жилищного строительства.

Pier and Beam Foundation Плюсы и минусы

При использовании системы фундамента с просверленными опорами современные методы строительства часто включают несущую систему перекрытий под цокольным этажом. Система перекрытий может состоять из деревянных балок, легких стальных балок или стальных балок с бетонным покрытием.Эти несущие перекрытия создают «пространство для ползания» под цокольным этажом.

Это пространство между землей и нижней частью несущего пола может позволить легко установить и отремонтировать механические, электрические и водопроводные системы в случае возникновения проблем в будущем. Ремонт поврежденных труб или электрических систем с использованием бетонной плиты перекрытия на фундаменте с широким фундаментом иногда может привести к повреждению труб в результате выкрашивания бетонной плиты.

Недостатки подполья включают возможность образования плесени, если влага просачивается в почву под подпольем.

Расчет стоимости фундаментов опор и балок

Стоимость всегда является определяющим фактором для типов фундамента, и ее следует исследовать на основе как прямых, так и косвенных затрат. Например, установка фундаментов с опорными и горизонтальными балками часто бывает более дорогостоящей в установке, чем стандартный фундамент с широким фундаментом. Структурный цокольный этаж, часто используемый для просверливания фундамента-опоры, менее подвержен вертикальным движениям, чем цокольный этаж из бетонной плиты, однако это может быть значительным дополнительным расходом.

Фундаменты с раздельными опорами, как правило, дешевле и их можно построить быстрее, чем фундаменты с опорными и горизонтальными балками, поскольку для установки опор требуется специальное оборудование для бурения опор, а формы часто выше, чем те, которые используются для фундаментов с широкими опорами. Однако плита фундамента будет склонна к перемещению из-за колебаний влажности опорных грунтов.

Условия грунта основания опор и балок, которые необходимо учитывать

В дополнение к соображениям, связанным с пространством для ползания и финансовыми последствиями, почва, на которой вы строите свой дом, может повлиять на тип выбранного вами фундамента.В Колорадо, где набухание почвы является известной проблемой для строителей домов, опоры и балочные фундаменты могут обеспечить большую устойчивость в этой изменчивой почвенной среде.

Набухающий грунт обычно содержит глину высокой плотности, которая в сочетании с подземной водой может расширяться и подниматься вверх, создавая вертикальный подъем на дне раздвинутого основания, создавая проблемы. Когда глинистые почвы высыхают, они снова уменьшаются до меньшей формы, и фундамент дома может осесть. Фундаменты с пробуренными опорами, как правило, не имеют такого движения, поскольку под балками откосов есть пустоты, изолирующие фундамент от движения грунта.

Солюшн Tella Firma

Tella Firma — это технология фундамента, при которой вам не нужно выбирать между типичным фундаментом из опор и балок и бетонной плитой. Tella Firma сочетает в себе преимущества обеих систем с возвышающимся над землей фундаментом из плит на грунте, который создает защитную пустоту. Это нововведение изолирует плиту, помогая защитить ее от разбухания почвы.

В качестве структурно подвесной плиты Tella Firma обеспечивает изоляцию от активных грунтов, таких как фундамент для опор и балок, но при этом она гораздо более доступна и требует меньше времени на установку, чем традиционные подвесные фундаменты.

Чтобы узнать больше о Tella Firma, свяжитесь с нашими консультантами сегодня и назначьте консультацию.
