Что такое свайно-винтовой фундамент?

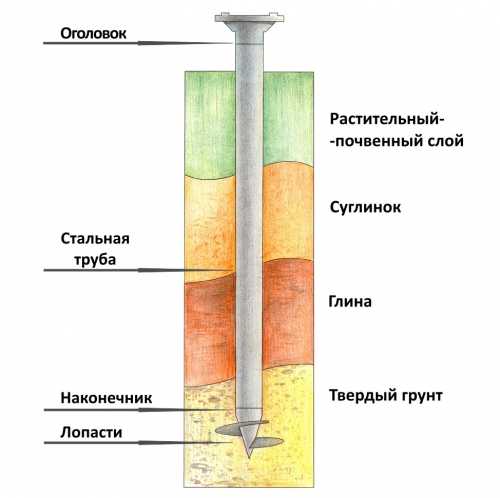

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

Так выглядит основание

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Виды винтового фундамента

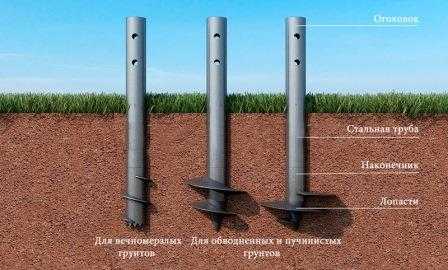

По конфигурации и предназначению лопастей выделяют:

  1. Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.

  2. Многолопастные – с несколькими лопастями.

  3. Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.

Различные виды в зависимости от почвы

Первый вариант предназначен для легких построек и устойчивых грунтов. Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.

Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.

Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.

Плюсы и минусы фундамента на сваях

Среди преимуществ использования таких основание числятся:

  • Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;

  • Экономичность – обходится на 20–30% дешевле иных вариантов;

  • Отсутствие строительного мусора и больших объемов выемки земли;

  • Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;

  • Возможность создания практически на любых типах грунтов;

  • Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;

  • Большое количество модификаций наконечников и оголовков;

  • Возможность повторного применения;

  • Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.

Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.

Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:

  • Невозможность обустройства внизу под полом цокольного этажа или подвала;

  • Дополнительные затраты на утепление дома снизу.

Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».

Электромеханическая коррозия

Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.

Установка свайно-винтового основания

Технология обустройства фундамента своими руками из винтовых свай выглядит следующим образом:

  1. Производится контрольное вкручивание для определения прочности грунтов.

  2. Выполняются расчеты с подготовкой плана размещения опор.

  3. Делается разметка участка.

  4. Выполняется установка опорных свай с последующей их обрезкой по уровню.

  5. Осуществляется заливка бетона внутрь опоры.

  6. Производится обвязка созданного свайного поля.

Для каждого вида и модификации сваи в форме винта в паспорте указывается ее несущая способность. Здесь играет роль как размеры и конфигурация лопастей, так и толщина стенок и длина ствола. В зависимости от УГВ, глубины промерзания и состава грунта план размещения свайного поля рассчитывается в каждом случае отдельно.

При проектировании надо еще и учесть массу всего будущего строения, под которое устраивается фундамент на винтовых сваях. Причем в расчет следует включить вес не только стен и перекрытий, но и кровельного покрытия и нагрузок от снега с ветром. Ведь ондулин или мембранная кровля весят заведомо меньше шифера или черепицы. И все это надо предусмотреть заранее.

Этап подготовки проекта лучше всего доверить специалисту. Если в планах делать винтовой фундамент своими руками, то расчеты стоит проводить на основании СП 24.13330. Либо придется опоры устанавливать в большем количестве с запасом, увеличивая смету строительства.

Скачать Скачать СП 24.13330

Пошаговая фото-инструкция

Разметка первой опоры фундамента по ориентирам участка

С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.

Выкапываем «приямок» глубиной 20-30 см для первой опоры


Вставляем в приямок

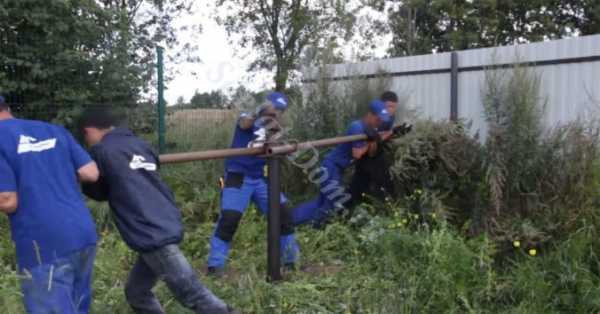

Закручиваем с помощью специальных рычагов (стальных труб)

Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники. Делается это с шагом в 1–3 метра.

Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение


Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом


Если завинчивать становится тяжело, то приглашаем помощников


Первая закручена точно по уровню


Размечаем вторую — угловую на этой же стороне от первой


Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой


Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки. Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено. Надо будет этот “винт” сместить немного в сторону.

Когда опора встала на нужное расстояние — закручиваем аналогично первой


Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома


Аналогично наклонами корректируем расстояние между столбами


После соблюдения расстояний — закручиваем третью


Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне


По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры


Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей


Закручиваем сваю и следим за отметками уровня и бечевки


После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки


Болгаркой обрезаем все опоры по уровню


Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца


Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью


Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

После того как сваи установлены на свое место, их обрезают на нужном уровне от земли. Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.

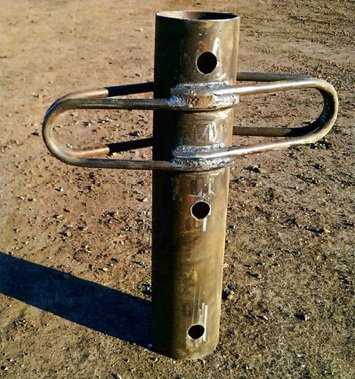

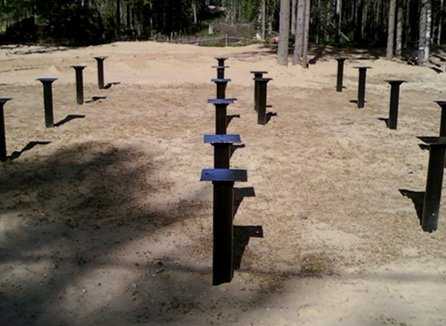

Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.

Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.

Применение фундамента на винтовых сваях

Для возведения винтового из железных свай фундамента бригаде в 5–7 человек зачастую достаточно одного дня. При этом ждать осадки или схватывания бетона не требуется. Подобное основание полностью готово к дальнейшему строительству здания. Это ленточный или монолитный фундамент плитой необходимо выдерживать минимум 20–30 дней. С винтовыми опорами этап устройства опор под дом занимает гораздо меньше времени.

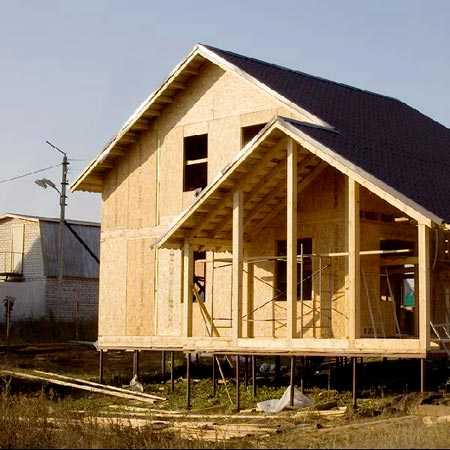

Дом из СИП-Панелей

Читайте также про другие виды оснований:

Смотрите также видео о всех нюансах винтового фундамента

Читайте про другие наши материалы:

Винтовой фундамент на сваях своими руками

5 (100%) 1 vote[s]

sdelat-dom.ru

Устройство, плюсы и минусы свайного фундамента – установка его своими руками

Свайные фундаменты до недавнего времени почти не применялись в индивидуальном строительстве, за исключением регионов со сложным климатом и грунтами. Свайный фундамент под дом набрал свою популярность одновременно с технологией каркасного строительства. Именно компании, выпускающие лёгкие по весу домики, пригодные для круглогодичного проживания, впервые стали применять их достаточно широко.

Пример готового свайного фундамента

Они искали способ снизить стоимость строительства без потери качества, и решение оказалось в замене традиционного ленточного фундамента свайным.

Далеко не всегда возможно непосредственное опирание конструкций фундамента зданий на подстилающий слой грунта. В зависимости от условий, грунт может быть малопригодным для этого, обладая низкой или недостаточной несущей способностью, неустойчивым характером залегания, находиться в зоне вечной мерзлоты и тому подобное.

В таких случаях осуществляется проектирование свайных фундаментов и их устройство, что позволяет обеспечить передачу нагрузки от здания на лежащие ниже, более прочные и плотные слои грунта с предсказуемыми характеристиками.

Проект свайного фундамента на зыбком грунте

Свайные фундаменты широко используются в строительстве, поэтому разработано огромное количество вариантов, учитывающих практически любые условия возведения и предлагающие разнообразные решения как с учётом технологических возможностей, так и экономических аспектов.

Сегодня фундамент на сваях – один из самых востребованных на рынке частного и коммерческого строительства. Так как по своим ценовым показателям он оказывается значительно выгоднее классических решений, а по своим техническим характеристикам и сроку службы даже превосходит традиционные фундаменты.

Вернуться к оглавлению

Содержание материала

Где применяются свайные фундаменты

В большинстве российских регионов свайный фундамент применяется для строительства домов на слабых грунтах. Таковыми будут являться торфяники и болотистые почвы. Кстати, он будет и там, где достаточно высокий уровень грунтовых вод.

Схема монтажа свайного фундамента

Плитный или мелко заглубленный ленточный фундамент будет неэффективен на такой земле, так как верхний слой почвы просто не сможет выдержать большую нагрузку.

Проектирование и устройство свайных фундаментов регламентируется не только Строительными нормами и правилами, в частности, СНиП 2.02.03-85, но и другими нормативными документами, к которым относится, например «Руководство по проектированию свайных фундаментов». В нём изложены все рекомендуемые решения, применяемые для устройства данного типа фундаментов, определены параметры необходимых изыскательских работ, методы выполнения проектных и виды осуществляемых расчётно-конструкторских работ.

Рассмотрены вопросы расчёта свай по несущей способности, расчёт свайных фундаментов и оснований по деформациям, общие вопросы проектирования свайных фундаментов.

Готовый проект свайного фундамента

Отдельно выделены особенности проектирования в специфических условиях, таких как просадочные грунты, набухающие грунты, подрабатываемые территории или сейсмические районы.

Свайный фундамент представляет собой более сложную систему, чем просто набор свай, поэтому для квалифицированного расчёта других элементов применяются и иные рекомендованные к использованию материалы, например, «Пособие по проектированию железобетонных ростверков свайных фундаментов».

Использование нормативной литературы позволяет обеспечить высокое качество проектных работ и обоснованное принятие экономических решений без ущерба безопасности и долговечности зданий и сооружений.

Именно для этого используют сваи. Вертикальные конструкции опускаются на достаточную глубину в землю и передают нагрузку на более плотные слои грунта, которые располагаются ниже. Цена такого фундамента более низкая, чем на классические типы фундаментов с выемкой грунта.

Также установка свайного фундамента станет оптимальным решением в районах вечной мерзлоты и там, где имеются подвижные грунты.

Домик для отдыха на берегу реки или вблизи водоёма тоже лучше ставить на свайный фундамент. При использовании качественной гидроизоляции конструкция прослужит намного дольше, чем прочие типы фундаментов.

Вернуться к оглавлению

Виды используемых свай

Свайные фундаменты различаются по нескольким параметрам. Определённый тип подходит для эксплуатации в конкретных условиях. Также от этого зависит стоимость обустройства фундамента, которая включает в себя требуемые стройматериалы и работу специализированной техники.

По используемым материалам

Сваи могут быть изготовлены из различных материалов. Для фундаментов под разные строения и сооружения используются сваи из дерева, металла, бетона и железобетона, а также комбинированные виды свай.

Последний тип считается одним из самых надёжных, так как разные материалы по-разному подвергаются коррозии, как следствие, дольше сохраняют свой первозданный вид и выполняют основные функции.

По методу погружения

Первое и основное различие свай – это использование полностью готовых единиц, которые опускаются в грунт и свай, требующих изготовления на месте.
К первому виду относятся забивные, буроопускные и винтовые сваи. Ко второму –

буронабивные и комбинированные.

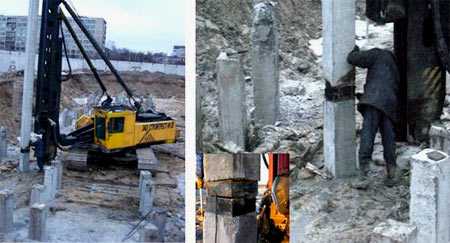

Забивные и буроопускные сваи чаще используются при возведении фундаментов в многоэтажном строительстве. Они представляют собой весьма объёмные бетонные или железобетонные балки. Цена на сами конструкции достаточно высокая, а для их установки требуется крупная строительная техника.

Аренда спецмашин при индивидуальном строительстве встанет в копеечку.

По несущим нагрузкам

Все сваи подразделяются на два основных типа:

  1. Сваи-стойки, которые проходят мягкие и ненадёжные слои грунта и, в конечном счёте, опираются на твёрдую породу.
  2. Сваи, которые остаются «висеть» в земле. Такие сваи используют в том случае, когда твёрдая порода находится на недосягаемой глубине или её просто нет, например, в условиях вечной мерзлоты, или на болотах и торфяниках.

В первом случае вся несущая нагрузка, передаваемая от здания на фундамент, переходит на твёрдые слои породы, и здание, получается, под собой имеет надёжную опору.

Во втором случае действует иной принцип. Нагрузка распределяется равномерно на все сваи, а сваи удерживаются в грунте за счёт силы трения между поверхностями сваи и земли. И те и другие неплохо зарекомендовали себя и используются в строительстве на равных условиях.

Вернуться к оглавлению

Типы свайных фундаментов

Свайный фундамент представляет собой поле из отдельных свай. Их количество, расстояние между сваями, способ распределения и обвязки рассчитывается индивидуально под каждый проект дома. Сверху каждая свая может иметь небольшую площадку или выведенную арматуру. Это необходимо для последующего монтажа обвязки.

Фундамент на винтовых сваях

Винтовые сваи – безусловный лидер в сфере частного строительства. Большинство каркасных проектов в основе имеют фундамент на винтовых сваях. Свая представляет собой металлическую трубу, заостренную снизу и с приваренной винтообразной лопастью.

По сути, это не что иное, как большой саморез, только без шляпки. Такая свая просто вкручивается в грунт. Для этого может использоваться строительная техника, или возможно обустроить свайный фундамент своими руками. Одна из самых бюджетных и нетрудоёмких технологий.

Готовый фундамент на винтовых сваях

Винтовые сваи могут быть комбинированными. Если классическая винтовая свая – полая металлическая труба, то комбинированная предполагает заполнение пустоты бетонным или железобетонным раствором.
К плюсам фундамента на винтовых сваях относятся его низкая стоимость, возможность установки без применения тяжелой техники, использование в условиях вечной мерзлоты и на болотистых почвах.

Минусы такого фундамента – недолговечность, по отзывам, он может простоять около 70 лет. Ещё один недостаток – фундамент на винтовых сваях без ростверка может выдержать только легковесные конструкции, например деревянные или каркасные дома. Для каменных, кирпичных или блочных построек лучше использовать другие, более прочные фундаменты.

Фундамент на буронабивных сваях

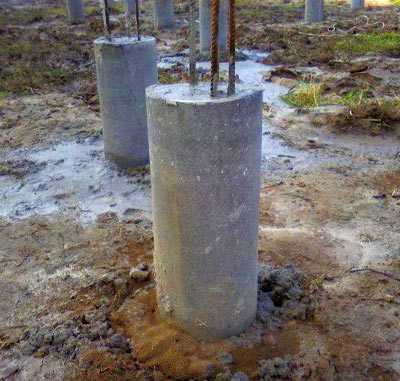

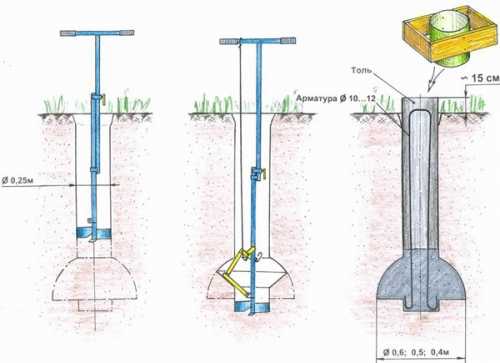

Буронабивные сваи – вид свай, который изготавливается на месте с применением бетонного или железобетонного раствора и армирования. Для начала на строительном поле, размеченном согласно чертежу, бурятся скважины. Вертикальные шахты усиливаются армированием, а затем заливаются раствором.

В зависимости от типа грунта, на котором производится монтаж фундамента на буронабивных сваях, могут использоваться различные обсадочные материалы.

Например, в случае сыпучих и песчаных грунтов, в шахту может быть опущена специальная полая труба. Технология допускает изолирование стенки рубероидом, толем, полиэтиленовой плёнкой. В зависимости от используемого материала, после заливки обсадка может быть убрана, а может быть оставлена в шахте, выполняя функцию гидроизоляции.

Монтаж буронабивных свай

Сваи, изготовленные по последней схеме, с применением обсадочно-изолирующих материалов, служат дольше, чем простые буронабивные сваи.

Плюсы такого фундамента – простота в установке. Одна из разновидностей буронабивного фундамента – столбчатый. Такой фундамент можно обустроить без применения специальной техники. Углубления для свай выкопать или пробурить вручную, самостоятельно сделать раствор и залить основание.

Ещё одно достоинство – возможность поставить дом даже в труднодоступном для техники месте, почти вплотную с другими строениями.

Однако такой фундамент будет являться недолговечным и менее прочным. Без специальной гидроизоляции заливные сваи достаточно быстро разрушаются. К минусам можно отнести невозможность их эксплуатации в регионах, где наблюдаются горизонтальные подвижки грунта.

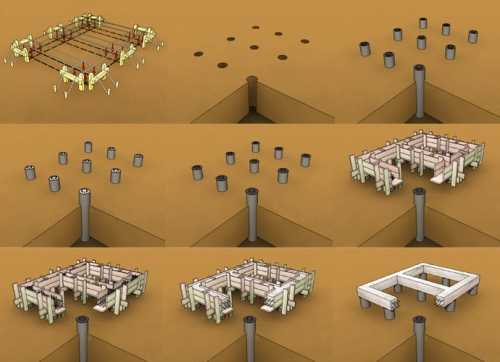

Схема для постройки буронабивного свайного фундаментаВернуться к оглавлению

Виды используемой обвязки

Сами по себе сваи представляют собой просто столбы или стойки. Для того чтобы они превратились в полноценный фундамент необходима обвязка свайного фундамента. Свайно-ростверковый фундамент по своим характеристикам превосходит ленточные и монолитные плитные фундаменты. Он считается более устойчивым к любым подвижкам грунтов. В зависимости от веса строения используются различные решения.

Сваи-колонны

Самый простой вид сваи – это свая-колонна, которая используется в качестве фундамента для забора или лёгкого летнего домика. Она же будет продолжением и основой сооружения, которое будет монтироваться вокруг сваи. Какая-либо обвязка в этом случае не требуется.

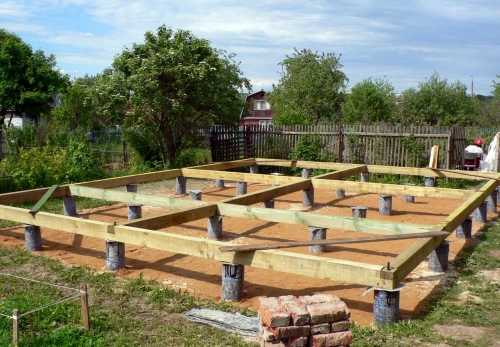

Обвязка из бруса

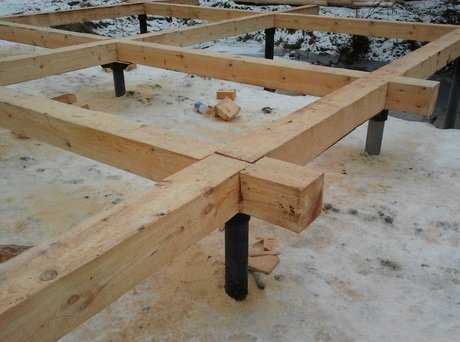

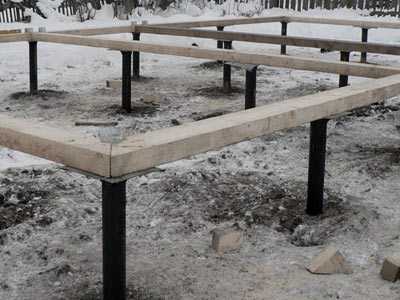

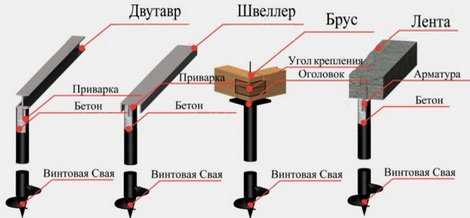

Чаще всего используется при обустройстве свайно-винтового фундамента под строительство лёгкого каркасного или бревенчатого дома.

Функцию ростверка в этом случае выполняет 200-й брус из лиственницы. Если делаете свайный фундамент своими руками, то брус стоит укладывать на специальные площадки, которыми оборудована каждая свая, и надежно крепить болтами и стяжками. Места стыковки двух элементов обвязки оформляются пазом.

Металлическая обвязка

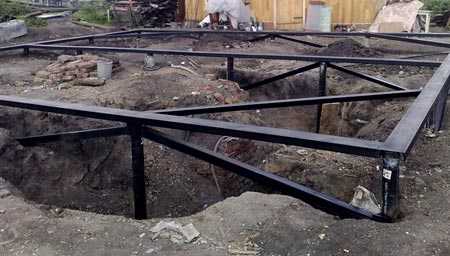

Ростверк на свайно-винтовом фундаменте может быть выполнен из профиля, швеллера или уголка. В этом случае монтаж происходит с применением сварки.

Так же крепление возможно на болты, если изначально свайно-ростверковый фундамент предусматривает такую конструкцию. Для этого каждая свая должна быть оборудована небольшой площадкой с отверстиями под два или четыре болта, также как и обвязка, идущая в комплекте.

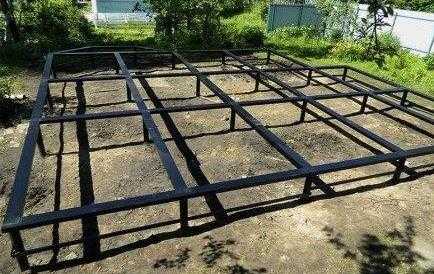

Пример обвязки свайно-ростверкового фундамента

В этом случае свайное поле должно быть установлено с минимально допустимой погрешностью, иначе обустройство ростверка станет невозможным.

Монолитный ростверк

Свайно-ростверковый фундамент – это гибрид свайного фундамента и классического ленточного или плитного. В случае, когда необходима особая жёсткость конструкции, применяется следующая схема: поверх свай собирается опалубка и делается монолитный ростверк в виде плиты или ленты.

Лучше всего такая конструкция сочетается с буронабивными сваями. В этом случае армирующие элементы каждой сваи выводятся наверх и становятся основой ростверка. При этом дополнительное армирование ростверка также необходимо.

Вернуться к оглавлению

Этапы работы при устройстве свайных фундаментов

Доверить специалистам или обустроить свайный фундамент своими руками – возможны оба варианта. Работы можно выполнять как с применением строительной техники, так и воспользоваться электрическим или ручным буром для ям, или вовсе выкопать шахты вручную.

Земельные изыскания

Устройство свайных фундаментов происходит на достаточно сложных грунтах. Чтобы избежать ошибок в проектировании и рассчитать осадку свайного фундамента, целесообразно заказать земельные изыскания. Несколько пробуренных информационных шахт и детальный анализ специалиста, который будет представлен в виде официальных документов – карты грунтов, позволит сделать точный расчёт и определить оптимальную глубину шахт под сваи.

В том случае, если заказывать свайный фундамент без геологической разведки, есть риск изготовить сваи недостаточной длины.

Схема устройства сваяного фундамента

Вторая проблема, с которой можно столкнуться – упереться в скальную породу на одном из участков свайного поля, что не позволит вкрутить сваи на необходимую глубину.

Проектирование

Устройство свайных фундаментов предусматривает не только процесс физической работы, но и включает в себя обязательный бумажный период. Во время проектирования свайных фундаментов делаются расчёты, которые позволяют определить размер свайного поля, глубину шахт и их количество, расстояние между сваями.

Более лёгкие конструкции позволяют располагать сваи в фундаменте на расстоянии 2,5 метра друг от друга. Расчет фундамента для тяжёлых сооружений и на сложном грунте требует увеличения частотности – расстояние может сокращаться до 1 метра. Также сваи могут опускаться в грунт не вертикально, а под определённым углом, что усиливает конструкцию.

Проектная схема с расчётами свайного фундамента

На чертеже обязательно должны быть обозначены наиболее нагруженные участки дома: длинные прогоны без дополнительных стоек или несущих поддерживающих колонн, расположение тяжелых элементов – камина, печи. Фундамент в этих местах должен быть также усилен, в некоторых случаях в изначально разработанную схему добавляют дополнительные сваи.

Обустройство свайного поля

Свайное поле должно полностью соответствовать расчётной схеме. Допускается минимальная погрешность. Это касается как координат расположения сваи, так и её отклонения по вертикальной оси.

Такая точность необходима для того, чтобы нагрузка, передаваемая от здания на фундамент, распределялась равномерно. Также этот параметр напрямую влияет на качество возведения ростверка.

Когда пробурены шахты, любым доступным способом вкручиваются сами сваи. Именно на этом этапе необходим тщательный контроль за вертикальным и горизонтальным уровнями.

После установки всех свай, с помощью лазерного уровня делается отметка на каждой свае и производится обрезка излишков трубы. А поверх каждой сваи наваривается специальная площадка, на которую будет крепиться ростверк. Кроме этого, необходимо сделать обвязку свай по периметру и в случае необходимости усилить диагонали.

Установка ростверка

В зависимости от способа установки ростверк на свайном фундаменте подразделяется на высокий, низкий и заглубленный.

Кроме того, он может быть выполнен в форме ленты, идущей по всему периметру, а также опоясывать сваи под несущими внутренними конструкциями. Внешне такой ростверк напоминает ленточный фундамент. В отдельных случаях монолитный ростверк может представлять собой плиту.

Как сделать свайный фундамент в этом случае? Технология такая же, как и при обустройстве фундамента с более простой обвязкой.

Пример лёгкой обвязки свайного фундамента

Если после вкручивания свай предполагается обустройство плиты, необходимо вывести свайную арматуру, соединить её с арматурой будущей плиты, собрать опалубку и уже после этого заливать основу.

Благодаря обустройству монолитных ростверков применение свайно-винтовых фундаментов стало возможно в промышленном и коммерческом строительстве. Большая нагрузка равномерно распределяется на все сваи, что обеспечивает надёжность и прочность всей конструкции.

Утепление фундамента

Утепление свайного фундамента не требуется. При отсутствии ростверка достаточно будет закрыть свайное поле – расстояние между домом и землёй. Защитив его от ветра, вы защитите дом и от холода. Необходимый слой утеплителя, который поддерживает нужную температуру в здании, заложен в пространство между основанием и полом дома. В том случае, если фундамент дополнен ростверком, то утепляется именно этот элемент.

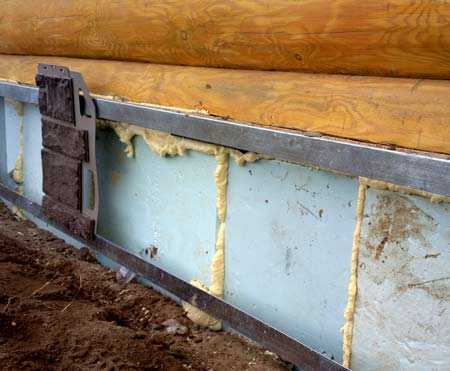

Для этого в первую очередь применяется ветрозащитный экран, который закрывает пространство под домом. А в случае необходимости используют классические теплоизоляторы, которые применяют для утепления ленточных и монолитных фундаментов. Чаще всего это полистирольные плиты. В случае обустройства неглубокого цоколя возможно утепление фундамента термопанелями. Для этого цоколь снаружи закрывается асбестоцементными плитами, также может использоваться листовой шифер или фасадные комбинированные плиты, а внутри уже крепится любой тип утеплителя.

Фасадные работы

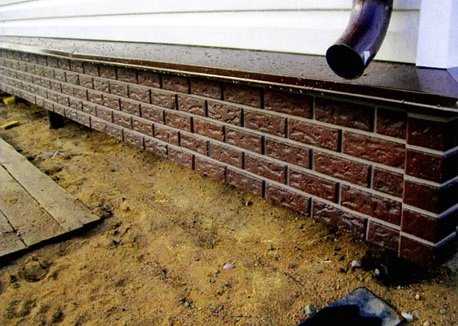

Отделка свайного фундамента возможна различными материалами. Для этого применяют сайдинг, кирпич, искусственный или натуральный камень, панели, имитирующие любую поверхность. Выбор материала для облицовки зависит от общего стиля оформления дома.

Само по себе здание, которое стоит на фундаменте из тонких свай смотрится не очень эстетично. Облицовка помогает не только улучшить внешний вид, но ещё и дополнительно утеплить дом, так как закрытый цоколь препятствует попаданию под дом лишней воды и защищает от ветра.

Прежде чем заниматься какой-либо отделкой, необходимо грамотно закрыть пространство под домом. Сделать это можно с помощью возведения забирки. Это специальная стенка, которая возводится близко с основанием дома, но никак не привязана к нему. Поэтому когда фундамент начинает гулять, осаживаясь неравномерно, защита и облицовка, которая крепится к этой стенке, не деформируется.

На этом видео – монтаж свай для фундамента в реальных условиях.

Вернуться к оглавлению

Отзывы, которые приходили в редакцию нашего сайта о строительстве свайного фундамента для своего дома

Сергей, Московская область. Капитальный дом.

«Дому уже пять лет, каркасник строил сам. Фундамент выбрал на винтовых сваях, они на 4,5 метра уходят в землю, над землёй осталось около 50 см. Заказывал металлические со специальной антикоррозийной обработкой, бурил и устанавливал производитель. Установка заняла три дня. До настоящего момента нареканий нет. Окна, двери открываются исправно, по фасадам никаких трещин, то есть, усадки нет или она минимальная, так что на эксплуатационных характеристиках это не отражается».

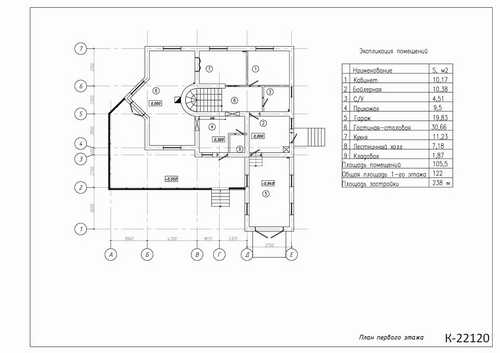

Проект дома на свайном фундаменте

Алексей, Пермская область.  Дачное строительство.

«Если и ставить дом на свайном фундаменте, то однозначно только закрывать цоколь и вешать фасады. На даче старый дом на ленточном стоит, давненько уже. По весне гуляет, да и сам фундамент уже трещинами пошёл. А новый поставил на свайном, сам заливал.

Всё хорошо, нареканий нет. Однако каждую весну проводить уборку на участке – реальная проблема. Под дом задувает всякий мусор, там постоянно сыро и грязно всю весну. Просыхает и перестает тянуть сыростью только к концу июня. Но тогда появляется другая беда – пыль. Два года помучался, сейчас буду закрывать, может проблема и решится. Хотя сырость может пойти в дом».

Эдуард, Башкортостан. Загородный коттедж.

«Строил для себя, никуда не торопился. Остановился на винтовых сваях с заливкой, так как участок – бывшее осушенное болото, торф.

Дом со свайным фундаментом построенном на торфяном грунте

После установки для надёжности выждал год, пока фундамент не даст естественную осадку, так как слышал отзывы, что иногда монтажники могут промахнуться, и один из участков фундамента просто со временем уйдёт в грунт. За год уровень не изменился. После этого начал строительство.

Дом в два этажа, но не тяжёлый – из оцилиндровки. Стоит седьмой год. Почти сразу после завершения коробки закрыл цоколь и утеплил. Снаружи – природный камень и вентиляция. Считаю, что для нашего региона – одно из лучших решений. У соседей в посёлке есть и на ленточных, и на плитных фундаментах дома, мне не нравится, как они гуляют».

proekt-sam.ru

Свайный фундамент для дома: примеры расчета

Основание здания является наиболее сложной и важной конструкцией при строительстве. Свайный фундамент для дома – это один из наиболее экономных вариантов создания прочной и долговечной несущей основы.

Что это такое

Сваи – это длинные стержни, которые устанавливаются в грунт при помощи специальных механизмов, либо заливаются сразу в земле. Если куплены готовые сваи, то на одном их конце располагается острый наконечник, который облегчает вхождение столба в почву твердых пород.

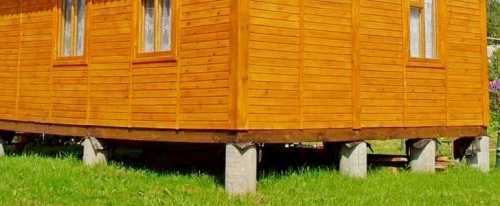

Фото — свайный фундамент для деревянного дома

Свайный фундамент – это разновидность столбчатой основы, которая в основном используется для каркасных или деревянных домов, строений из пеноблоков и невысоких зданий из пенобетона. Уникальность такой конструкции заключается в экономии строительных материалов и скорости проведения работ. Сваи часто используют для возведения зданий в районах с плавающими грунтами, высоким уровнем грунтовых вод, а также при строительстве домов без подвала.

Существуют разные типы свайных фундаментов:

  1. Погружаемые или забивные. Это железобетонные сваи, деревянные и стальные;
  2. Углубляемые. И частично или полностью по всей длине укрепляют при помощи бетонного раствора;
  3. Набивные, образующиеся при вытеснении пучинистого грунта из участка заливки свая;
  4. Буровые, которые устанавливаются в предварительно пробуренное отверстие в земле;
  5. Винтовые — это опоры, которые нужно вкручивать в землю при помощи специального приспособления.

Каждый тип основания применяется для зданий из различных строительных материалов. Например, свайный фундамент под кирпичный дом выполняется при помощи забивных или наливных свай. Винтовая основа часто используется для дачи или небольшого каркасного гаража из дерева или профнастила.

Фото — принцип столбчатого фундамента

При этом нужно отметить, что узаконивание двухэтажного дома на свайном фундаменте – это довольно сложная задача, в особенности, если Вы все делали своими руками. Для возведения крупного жилого здания лучше воспользоваться услугами специалистов, которые помогут все правильно просчитать.

Видео: столбчатый фундамент


Расчет свай

Перед началом строительства, Вам нужно разработать проект и произвести расчет свайного фундамента под дом. Для начала, вычисляем, сколько свай нужно для постройки. Чтобы узнать это значение, необходимо рассчитать вес будущего дома. Для этого рассчитываем вес дома, который будет установлен на фундамент, массу стеновых перегородок, несущих опорных стен, кровли, стропильной системы и примерный вес среднегодовых осадков (этот показатель можно узнать в геологическом бюро). Если используется массивный утеплитель (эковата, пенопласт), считайте и его. После полученную сумму умножаем на 1,5 – это коэффициент.

Фото — свайный фундамент

Далее, необходимо при помощи специалиста выбрать нужные сваи. Исходя из диаметра опоры и её несущей способности, Вам необходимо поделить общую массу строения на несущую силу выбранных свай. Получится число, которое Вы должны округлить в большую сторону.

Например, произведем расчет под каркасный дом 10*10 с брусчатыми стенами на свайно-винтовом фундаменте:

80 тонн (вес здания с мансардой, окнами, утеплением и прочими показателями) * 1,5 (коэффициент) = 120 тонн / 10 тонн (несущая способность винтовых свай) = 12 свай. Естественно, этот расчет приблизительный, но чем больше факторов, влияющих на вес дома, Вы учтете – тем точнее будет результат.

Фото — столбы для фундамента

Для установки свай можно использовать несколько вариантов:

  1. Одиночные сваи;
  2. Свайные ленты;
  3. Свайные кусты.

Каждая из этих связей имеет свою особенность и устанавливается на определенный тип здания. Когда расчетные проекты под свайный фундамент для частного дома готовы, можно приступать к его установке:

  1. Нужно разметить участок согласно плану. При этом учтите, что оптимальным шагом для свай является 1,2. Их необходимо размещать на каждом втором углу вертикальной связки каркаса для дома;
  2. Если Вы предпочитаете использовать несъемные сваи, которые, в большинстве случаев, не требуют применения дополнительных установочных механизмов, то в места их установки нужно забить асбестовые полые трубы;
  3. Для укрепления загородного дома, в полые трубы для свай также устанавливается связка арматуры;

    Фото — опора для фундамента

  4. Для проведения работ понадобится бур, лопатка для него, расширяющая дно, утрамбовочное устройство и уровнемер для определения глубины свая. Бур можно купить, а можно взять в аренду у компаний, занимающихся установкой скважин;
  5. Очень важный момент строительства свайного фундамента для дачного домика является определение оптимальной глубины. Сваи используются на мягких и глинистых грунтах, поэтому для их надежного монтажа необходимо пробурить отверстие в земле, которое пройдет мягкие породы. Для этого Вам необходимо узнать в геологическом бюро Вашего региона, какова глубина твердых пород и, исходя из этого значения, бурить отверстие;
  6. Диаметр отверстия в земле должен быть на 10 м меньше, чем размер выбранной асбестовой трубы. Это нужно для усадки почвы более жесткого сцепления свая с землей;
  7. После установки трубы в скважину, нужно начинать её заливку. Рекомендуется делать стандартный раствор, как для обычной плиты. При этом можно работать «монолитным» цементом марки М500;
  8. На дно трубы не нужно устанавливать никаких подушек или засыпать его камнем. Вся полость состоит только из арматуры и бетона;
  9. Далее, Вам нужно сделать утрамбовку фундамента. Для этого пока раствор еще не застыл, по мере заливки утрамбовочным приспособлением размешивайте раствор внутри. Нужно действовать осторожно, чтобы не сместить свай;
  10. Постепенно, заливая трубу, приподнимайте её. Земля утрамбовалась и приняла форму установочного шаблона. Когда гильза (асбестовая трубы) поднялась до уровня, определенного под размер свайного фундамента частного дома, нужно приподнять шаблон и зафиксировать его для придания сваю формы.

На этом процесс изготовления столбца окончен. После нескольких дней (в некоторых регионах —  недели) сваи утрамбовались и раствор застыл.

Фото — заливка свайного фундамента

Для частного деревянного блочного дома или двухэтажного коттеджа из бруса, несъемная столбовая основа может оказаться недостаточно жесткой. Чтобы исправить это, Вам нужно сделать ленточно-свайный фундамент.

Фото — опалубка для свайного фундамента

Для этого на столбцы установите опалубки, предварительно рассчитав их параметры. Заливают их раствором: ведро цемента + ведро щебня + четыре ведра песка. Такой же фундамент рекомендуется для небольшого газосиликатного строения.

Фото — готовый свай

После можно начинать строительство каркасного здания, следуя технологии. После окончания работ может понадобиться закрыть свайный фундамент для дома. Это необходимо, чтобы препятствовать там появлению сырости, насекомых и вредителей. Для этого можно использовать профнастил, сайдинг-панели, кирпичные стены. Мы рекомендуем оставить небольшую дверцу в таком перекрытии, чтобы, в случае необходимости, можно было подобраться под любую часть здания.

12 Декабрь 2014       Автор: Владимир Бакаев


www.proprofnastil.ru

Свайный фундамент: варианты конструкции

Наверх Перепланировки
  • Каталог домов
С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Потолок
  • Балконы и лоджии
  • Внутренние конструкции
  • Пол
  • Водоснабжение и канализация
  • Отопление
  • Вентиляция и кондиционирование
  • Газо- и энергоснабжение
  • Освещение
  • Сантехническое оборудование
  • Безопасность и домашняя автоматика
  • Бани, сауны, бассейны
  • Строительные материалы
  • Отделочные материалы
  • Инструменты
  • Техника
  • Законы и финансы

www.ivd.ru

Фундамент из винтовых свай

Фундамент должен быть надежным, т.е. не допускать проседаний, сдвижений за все время эксплуатации. Также он должен быть долговечным — рассчитанным на больший срок службы, чем сами стены. Винтовой свайный фундамент в частном строительстве начал широко применяться не так давно – каких-то 10 лет назад. Но уже заслужил хвалебные отзывы. Свидетельства о недостатках винтовых свай найти трудно, а достоинства на виду. Имеются исследования ученых и проектные решения по применению винтовых свай. Рассмотрим подробнее, как делается фундамент из винтовых свай, в чем его особенности и преимущества, можно ли его сделать своими руками.



Особенности винтового фундамента

Винтовые сваи в качестве фундамента применяются довольно давно — около 200 лет. Строили фундаменты под маяки, причалы, мосты, мачты, при этом винты зарекомендовали себя как надежные и долговечные опоры. На винтовые фундаменты опирается и военное строительство, где главное — скорость возведения и демонтажа.

Сегодня типичная свая для винтового фундамента частного дома представляет из себя металлическую трубу длинной от 2,0 метров длинной, с толщиной стенок 4 — 6 мм и диаметром 50 — 200 мм.

На конце трубы приварен заостренный наконечник со спиралевидными лопастями с толщиной металла 5 — 10 мм. Диаметр этих лопастей определяет площадь опоры, его значения начинаются от 150 мм.

Для частного строительства наиболее популярны сваи 2,0 — 2,5 метра длинной, с диаметром трубы 108 мм и диаметром лопастей 300 мм. Это похоже на большой бур, который ввинчивается в грунт.

Понятно, что долговечность будет зависеть от качества металла и его покрытия. Крашенные сваи значительно уступают оцинкованным в этом плане.

Длина свай может сильно разнится. Например, при строительстве дома на уклоне, или при возведении высокого забора, сваи должны будут значительно возвышаться над землей.

После завинчивания, свая подобно шурупу \»сидит\» в земле, т.е. она будет примерно одинаково сопротивляться усилию и на вдавливание и на выталкивание. Все сваи вкручиваются ниже глубины промерзания, что является неприложным правилом строительства свайного фундамента. Поэтому винтовому фундаменту выталкивающие силы морозного пучения не страшны.

Преимущества использования винтовых свай

    • Главное преимущество винтового фундамента в его дешевизне. Строительство дома весьма дорого, а стоимость фундамента составляет от четверти до трети от цены всего дома, это большие деньги. Со сваями получается сэкономить немало.
    • Другое преимущество — сроки строительства. Обычный ленточный фундамент строится от 1 месяца, свайный винтовой — до 3 дней, при этом строительство может выполнятся в любой сезон, лишь бы промерзание грунтов не стало причиной задержки.
    • Винтовые сваи будут надежной опорой в любых грунтах, в т.ч. и в обводненных глинах, в торфяниках, пылеватых песках…. Нельзя вкрутить сваи лишь там, где залегает камень.
    • Особую экономичность дают сваи на уклонах, там, где ленточный фундамент будет особенно дорогим, или где другие типы опор вообще нельзя воздвигнуть.
    • Строительство этой конструкции позволяет оставить газон не тронутым, не ведутся карьерно-землеройные работы, что в большинстве случаев является весомым плюсом.
    • Также строительство может быть проведено в стесненных условиях, среди деревьев или других построек. Поэтому пристройки к уже имеющимся зданиям можно возводить без особых проблем.
  • Сам фундамент универсальный по применению — подходит под любые виды построек, в т.ч. для заборов, и причалов. А также подходит под основные строительные материалы для стен — дерево, каркасы, облегченный кирпич и газобетон.


При достаточной для данного грунта плотности установки свай (согласно проекту) с применением железобетонного ростверка, на свайно-винтовых фундаментах могут возводиться и тяжелые стены.



Особенности конструкции свайного фундамента

Сколько винтовых свай потребуется? — для ответа необходимо произвести исследования грунта (по сравнению с соседями грунт может меняться) и сделать прочностной расчет. Все это должно отражаться в проекте на строительство дома.

Сваи, определенного проектом типа, устанавливаются по утвержденной схеме.

Примерные же сведения следующие:
Обычный шаг размещения свай — 2 — 3 метра.
Для дома площадью около 40 м кв. потребуется от 10 винтовых свай.
Для дома 80 м кв. — от 16 свай.
Типичный двухэтажный дом общей площадью 150 м кв. — от 20 свай.

Несущая способность каждой сваи (диаметр винта 300 мм) зависит от грунта:
— для глинистых грунтов — 2 — 4 тонны;
— для глинистых супесей — 3 — 6 тонн;
— для песков — 6 — 9 тонн.

Теперь о сроке службы. Согласно утверждениям исследователей, винтовая свая диаметром 108 мм, изготовленная по стандарту из высокопрочной стали, оцинкованная, с толщиной стенок от 4 мм, в грунте прослужит не менее 100 лет. Следует учитывать, что каких либо негативных последствий от применения в частном строительстве винтовых металлических фундаментов в последние годы отмечено не было.

Участок сваи, наиболее подверженный коррозии, находится возле поверхности грунта, и поэтому контроль за состоянием фундамента не представляет технической сложности. Также нужно учитывать, что существуют электротехнические методы сохранения металлических изделий в грунте, — катодная активная или пассивная защита. А это значительно продлевает службу металла на долгие годы.



Как строится

Лучше, если винтовые сваи забурит в землю специальная машина. Усилия нужно прилагать не маленькие, как раз для техники. Но если машина не может подъехать или решили просто экономить на всем, то сваи можно закрутить в землю и вручную. Правда понадобиться бригада из 5 человек — 4 крутящих и один контролирующий вертикаль. При этом к 2-метровому рычагу, прикрепленному к свае, нужно прилагать усилие порядка 300 — 500 кг.

В специальное отверстие сваи вставляется толстый лом, на который надеваются толстостенные трубы длинной 2 — 3 метра. Можно наварить на сваи и скобы, по примеру как на фото, и вставлять в них рычаги, такой способ удобнее, надежнее.

Одна из угловых свай назначается базовой. По ее высоте подрезаются все сваи. Если же у какой либо сваи высоты не достает, то на нее наваривается труба. Высотные уровни верхушек тщательно проверяются.

На трубы навариваются оголовки, а затем на них размещается обвязка из бруса. Под швеллер оголовки не нужны. Если требуется особо прочный ростверк, под массу дома свыше 40 тонн и под стены из кирпича, то делается железобетонная обвязка. Вместо оголовок наваривается каркас из арматуры, делается подсыпка песка для опоры бетона при заливке на грунт, и опалубка из фанерных щитов. Бетонный ростверк заливается в опалубке по своим правилам, при этом сваи утапливаются в бетон на треть высоты ростверка.



Отделка и другие вопросы строительства

Дом на тонких сваях выглядит не очень презентабельно. Поэтому сваи и ростверк желательно закрыть декоративным ограждением. Распространение получила следующая схема — на ростверке и сваях делается обрешетка из деревянных брусков, которая крепится просто анкерами, болтами, саморезами. К брускам крепится облицовка типа сайдинга, или фасадных панелей под клинкер или бутовый камень.

Между почвой и ограждением оставляется вентиляционный зазор не менее 4 см — утепление полов снизу должно проветриваться.

Свайный фундамент позволяет легко получить схему вентилируемых утепленных полов на основе минеральной ваты. Если утеплитель плотностью меньше чем 60 кг/м куб., то он снизу закрывается супердиффузионной ветрозащитой, выше утеплителя располагается пароизоляционная пленка.

Отмостка обязательна — она предотвратит подтопление свай. Ее ширина определяется выступом карниза крыши, но не меньше 80 см с уклоном от дома. Отмостку необходимо делать податливой, из тротуарной плиты, так как мероприятия по борьбе с морозным пучением не проводятся.

Также и крыльцо, если оно опирается на грунт, должно иметь подвижный шов на границе с конструкцией дома.

Как видим, создание свайного фундамента не представляет собой технической сложности и происходит быстро, если только не воздвигать железобетонный ростверк. Что понадобится конкретному застройщику — решать ему самому…

stroy-block.com.ua

Фундамент из винтовых свай для дачного дома

В последние годы строительство дачных домов с использованием винтовых свай в качестве фундамента стало очень востребованным и получило широкое распространение. Фундамент из винтовых свай завоевал популярность, прежде всего, своей экономичностью, его возведение в несколько раз дешевле строительства других видов фундамента.

Для установки такого фундамента не требуется проводить земляные работы, поэтому затраты на этот этап строительства снижаются в несколько раз за счет отсутствия в смете статьи «Аренда экскаватора». Важно и то, что свайно-винтовой фундамент возводится в очень короткие сроки, всего за один-два дня.

В отличие от других фундаментов на нем можно сразу начинать строительство, не дожидаясь, когда произойдет усадка конструкции. Преимущество свайно-винтового фундамента также в том, что установку свай можно производить ручным способом, без использования дорогой спецтехники.

Свайный фундамент удобен в использовании на участках с неровным рельефом грунта, а также на участках с большим уклоном. Строители ценят этот метод строительства фундамента за возможность его круглогодичного применения, так как установка свай не зависит ни от жары, ни от холода, ни от капризов погоды.

Фундамент из винтовых свай для дачного дома

Что же представляет собой свайно-винтовой фундамент для загородного строительства? Технологически фундамент из винтовых свай представляет группу металлических трубных опор с приваренными лопастями, заглубленных в грунт.

Металлические лопасти помогают заглубить сваи в грунт и обеспечивают дополнительную площадь опорам. Опоры устанавливают по периметру дома и под несущими стенами.

Хотя винтовые сваи были разработаны более двух веков назад, сегодня технология их изготовления и установки стала более современной и соответствует новым техническим возможностям.

Выбор винтовых свай

Фундамент любого строения - это, без преувеличения, главный элемент здания, от которого зависит прочность всего сооружения. Выход из строя даже одной сваи увеличивает нагрузку на соседние опоры, а это уже внештатная ситуация.

Учитывая это, необходимо строго подходить к выбору свай, особенно обращая внимание на качество их изготовления. Выбирая сваи, в первую очередь следует поинтересоваться:

  • маркой используемого металла труб;
  • диаметром и толщиной стенок труб;
  • материалом и размерами лопастей;
  • типом и материалом антикоррозийной обработки;
  • типом наконечника сваи.

Соблюсти все нюансы изготовления простой на вид конструкции можно только в специализированных или заводских условиях. Сегодня изготовители предлагают сваи с литыми или сварными наконечниками.

Сварные наконечники дешевле почти на 30 процентов, но первый вариант, литые наконечники, надежнее и долговечнее.

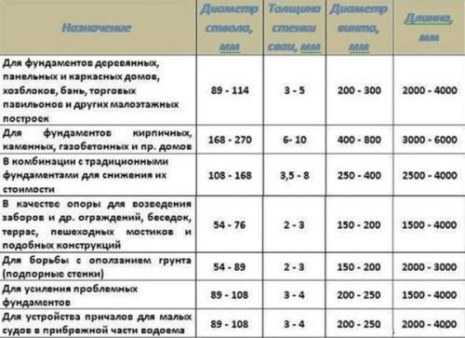

Разумеется, размеры винтовых свай зависят от веса сооружения, которое будет возведено на этом фундаменте. Для небольших строений типа: бани, беседки, террасы и т.д. можно воспользоваться таблицами для выбора свай.

Если вы строите большой дом, то лучше воспользоваться услугами и расчетами проектировщиков. Приобретая винтовые сваи нужно помнить, что на качественные изделия производитель дает гарантию не менее 50 лет, что невозможно без тщательной антикоррозийной обработки всех металлических поверхностей.

Установка винтовых свай

Перед установкой винтовых свай для дачного дома нужно обратиться в специализированную организацию и провести исследование грунта с целью определения стоимости работ по строительству фундамента. Исследование грунта делают не менее чем в двух точках площади строения.

Цель исследования - определение глубины нахождения несущего слоя грунта, его мощности и что под ним находится, т.е. определяется однородность грунтов. Только после выполнения исследований грунта и определения стоимости работ можно подписывать договор на строительство фундамента из винтовых свай.

Требования к монтажу свай:

  • сваи должны вворачиваться строго вертикально, допустимое отклонение от вертикали не более 2 градусов;
  • сваи нельзя подгонять по высоте, выкручивая опору;
  • глубина погружения сваи не должна быть меньше 1,5 метров;
  • сваи нельзя закапывать в грунт, а только вкручивать;
  • внутреннюю полость сваи необходимо бетонировать, для придания трубе лучшей жесткости, антикоррозийных свойств и предохранения трубы от разрыва замерзшей водой, если она попадет внутрь. Чтобы бетон равномерно заполнил внутреннюю полость опоры, его нужно уплотнить электровибратором.

Следующим этапом возведения свайного фундамента будет его подгонка и обрезка по единому уровню. После выравнивания к опорам приваривают площадки, на которые будут опираться несущие конструкции дачного дома.

Высота цоколя здания может быть любой и зависит от желания заказчика, заявленного на этапе проектирования. Для придания дополнительной прочности свайному фундаменту можно сделать его обвязку швеллерами, что позволит более равномерно распределить нагрузку между опорами.

Затраты на фундамент из винтовых свай для дачного дома могут быть разными, но это тот случай, когда выбрав, пусть не самый дешевый вариант, можно сэкономить на ремонте всего дома.

Видео:Фундамент из винтовых свай для дачного дома

datcha-dom.ru

Свайный фундамент своими руками: использование и строительство

Однажды, готовя под фундамент котлован, вы обнаружили, что грунт становится слабее по мере заглубления вместо того, чтобы с глубиной уплотняться все больше. Если, в конце концов, вы достигли твёрдого основания, то наименее дорогостоящим и самым простым является решение размещения ленточного фундамента. Но в случае, когда слабый грунт расположен ниже разумных пределов, то целесообразнее устроить другие типы конструкции, одним из которых выступает свайный фундамент.

Оглавление:

  1. Понятие свайного фундамента
  2. Причины выбора свайных фундаментов
  3. Конструкции свайного фундамента
  4. Расположение и материалы свай
  5. Технология строительства свайного фундамента.
  6. Бурение скважины
  7. Бетонирование и армирование свай
  8. Устройство ростверка
  9. Ограничения в использовании свайного фундамента



Понятие свайного фундамента

С давних пор на территории, которая часто подвергалась затоплению, люди возводили дома на сваях, вбитых в землю. Сваи изготавливали из бревен и загонялись вручную в почву – подобный процесс хоть и отнимал у застройщиков много сил и времени, но позволял, тем не менее, приподнять на метр-два дом и спасти от воды имущество.

Свайный фундамент до сих пор пользуется большой популярностью, когда приходится сооружать постройку на слабом грунте, малопрочном или сильносжимаемом, то есть на такой почве, что не подходит для обычного мелкозаглубленного фундамента.

Свайный фундамент характеризуется множеством преимуществ и среди строителей слыл одним из самых надежных конструкций. Если сравнивать свайный и столбчатый фундамент, технология свайного фундамента является намного проще, потому что отпадает необходимость вырывать ямы, засыпать пазухи и делать опалубку.

При возведении свайного фундамента иногда получается обойтись без земляных работ – сваи принято вгонять специальной техникой в грунт, а скважины для буронабивных свай можно пробурить с помощью ручного строительного бура.

Свайный фундамент широчайшее применение нашел в гражданском и промышленном строительстве. Использование свайного фундамента способствует сокращению работы по сооружению подвала зданий, или вообще исключает подобное из строительных работ. С большим успехом свайные фундаменты используются в строительстве коттеджей, загородных жилых и дачных домов.

Причины выбора свайных фундаментов

Чем же может быть обусловлено устройство свайного фундамента при строительстве загородного дома? Главной причиной выступает слабый верхний слой почвы. К слабому грунту причисляют растительные грунты с торфом или перегноем, лессовидные грунты, которые теряют устойчивость при наличии воды, песчано-глинистые грунты плывуны, что сильно насыщены водой, суглинки и глинистые почвы в текущем и пластичном состоянии.

В выше описанных ситуациях есть необходимость нагрузку перенести от здания к более плотной почве, которая располагается на глубине. Свайный фундамент также позволяет справиться с пучинисностыми грунтами.

Ещё одной причиной с другой стороны является строительство в плотных грунтах. Свайные фундаменты могут использоваться для уменьшения объема земельной работы и затрат, которые могут спровоцировать такие работы – вывоз грунта после рытья котлована, засыпка и дальнейшее бетонирование.

Если вы решили с малыми трудозатратами и быстро возвести фундамент, то возведение свайного фундамента своими руками для этих целей подойдет как нельзя кстати. Чтобы установить сваю, который имеет длину 3 метра и диаметр 30 сантиметров, вам нужно вырыть 0,2 метров кубических земли. В случае с выбором ленточного фундамента, объемы земельных работ будут существенно больше.

Если вы выбираете фундамент исходя из разновидности несущего остова, к примеру, если применяется каркасный остов на слабом грунте, то рациональнее устроить не ленточный фундамент, а свайные «кусты» под колонны.


Конструкции свайного фундамента

Существует много разновидностей свайных фундаментов, зависящих от вида используемых свай и методики их изготовления, расположения свай под сооружением, уровня погружения свай в почву и конструкции ростверков. Заострить свое внимание стоит исключительно на тех конструкциях свайного фундамента, которые под силу застройщику создавать своими руками.

Сваи представляют собой длинные стержни, которые погружаются в почву в готовом виде или изготавливаются непосредственно в грунте. С одной стороны готовые сваи имеют заостренный конец, что принято заострять и защищать стальным наконечником от различных повреждений при погружении в почву. На верхний конец надевают стальное кольцо, чтобы свая не раскололась от ударов молота. По поводу изготавливаемых свай, то подобная методика подразумевает бурение скважин с армированием и следующей заливкой бетонной массы.

По способу погружения в землю сваи подразделяются на:

  • забивные, которые погружаются с помощью вибропогружателей и подобных вдавливающих механизмов;
  • буровые железобетонные сваи, которые устанавливаются в пробуренных скважинах;
  • набивные бетонные сваи и сваи из железобетона, которые создаются посредством бурения скважины и заливки бетона;
  • винтовые сваи, что устанавливаются путем закручивания в почвы сваи в форме сверла.



По методу воздействия сваи бывают:

  • висячие сваи, которые передают нагрузку путем трение земли о стенки свай;
  • стойки, что передают нагрузку на прочный грунт, который находится под толщей слабой почвы. Данный фундамент почти не дает осадки.



По принципу расположения бывают сваи:

  • одиночные, которые выполняют роль отдельно стоящей опоры;
  • объединенные в свайные ленты, что располагаются по периметру стен и распределяют нагрузку равномерно;
  • объединенные в свайные кусты, что размещаются под колоннами несущих основ зданий.




Расположение и материалы свай

По поводу чертежа свайного фундамента и расположения свай, то они, как правило, размещаются строго вертикально, но существуют и варианты наклонного расположения свай. Такие решения используются обычно в почве с горизонтальными силами, к примеру, на площадке под воздействием долговременных осадков или весеннего таяния могут возникнуть силы, что вызывают подвижки грунтов.

Материалы, которые используются для изготовления свай:

  1. Дерево. Сваями из древесины выступают очищенные ровные столбы, что имеют диаметр до 34 сантиметров и длину до 8,5 м. Для изделий используют твердые хвойные породы дерева (лиственницу, сосну, ель и пихту). Деревянные сваи считают самым дешевым способом, однако практикуют его редко. Это объясняется подверженностью древесины быстрому гниению. Однако используя доступные сегодня на рынке препараты для обработки дерева, подобная методика имеет право на жизнь.
  2. Сталь. Недостатков у подобных свай много. Во-первых, требуется крановое оборудование, если диаметр труб составляет больше 10 сантиметров и длина более 3 метров. Также необходимо обработать металл самым тщательным образом с помощью антикоррозийного покрытия. К тому же такой способ предполагает большие затраты металла.
  3. Железобетон. Достоинством этих свай выступает возможность их выполнения непосредственно на месте, если в наличии есть соответствующая техника. Для изготовления подобных свай используют бетон не ниже маркировки М200. Срок полезной службы железобетонных свай составляет больше 100 лет.



Наилучшими вариантами для частного загородного строительства выступают железобетонные изделия сплошного сечения, винтовые стальные и набивные бетонные сваи. Наиболее предпочтительным решением заглубления называют буронабивной способ.

Технология строительства свайного фундамента

Если сравнивать методику возведения столбчатого фундамента, требующую рытье ям с откосами, создание опалубки и засыпание пазух, то технология строительства свайного фундамента является более технологичной. Фундамент в общем виде подразумевает бурение скважины определенного диаметра, установку в нее арматуры и заливку в созданную яму бетона. Большой плюс подобного варианта кроется в том, что можно выполнять бурение скважины ручным строительным буром.

Бурение скважины

Количество буронабивных свай, что будут располагаться по периметру здания и зафиксируются в плане свайного фундамента, следует определять, исходя из веса будущего жилого дома вместе с эксплуатационными нагрузками. Параметры внутренних свай получится определить, учитывая нагрузки, которые создаются полом, кровлей, перегородками и эксплуатационными нагрузками.

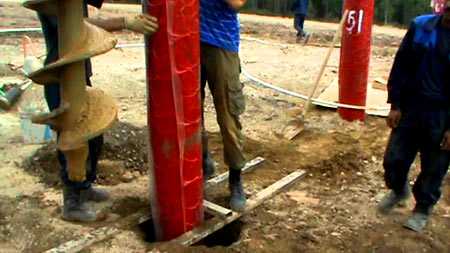

При подсчетах необходимо не забывать, что максимально возможное значение диаметра ручного бура, который можно использовать вручную, должно достигать 300 миллиметров, подобные буры в свободной продаже имеются в большом ассортименте. Можно регулировать длину штанги буров, а это позволяет в свою очередь выполнять скважины глубиной до 5 метров и больше.

Режущие лопасти бура располагаются таким способом, чтобы прикладываемые усилия при бурении были минимальными. Сейчас выпускаются строительные аппараты для ручного бурения, что позволяют устраивать значительное уширение нижней части скважины. Вместе с этим получается опорная пята для сваи, позволяющая эффектно сократить количество свай и сэкономить бетон.

Если вам нужно бурить скважину диаметром 500-600 миллиметров, то для работы принято использовать моторизированные и электрические буры. К примеру, электрический ям-бур, что применяется для бурения скважины под установку высоковольтных линий и помогает получить скважину диаметром до одного и глубиной до четырех метров.

Бетонирование и армирование свай

После того, как были пробурены скважины, необходимо посмотреть руководство о свайном фундаменте и изготовить трубы из рубероида по диаметру скважины, которые имеют длину на 200-300 миллиметров больше, чем глубина ямы. Верхнюю часть «трубы» нужно делать из двух-трех слоёв рубероида, затем стянуть их с помощью мягкой стальной проволоки. Эта часть станет опалубкой. Затем аккуратно вставьте трубу в скважину.

Если на дне в скважине имеется в небольшом количестве вода, то не нужно на это обращать внимание. Однако если воды больше 1/4 глубины ямы, то перед заливкой бетона её следует откачать.

Если не использовать так называемую «трубу», то это спровоцирует отрицательные результаты, которые влияют на прочность столбов фундамента. Когда бетон схватывается и набирает прочность, большое значение остается за наличием в бетонной массе «цементного молочка», а оно с легкостью может уйти в почву, и в итоге не получиться проектной прочности.

Силы морозного пучения при промерзании грунта будут действовать намного сильней на шероховатые стенки сваи, что получены при заливке бетона в яму без обустройства трубы, чем более гладкие с использованием «трубы».

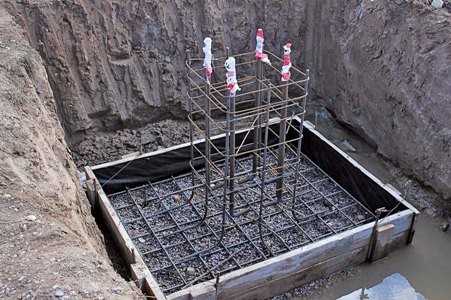

Когда скважина сделана, для увеличения прочности столбов нужно сделать пространственный арматурный каркас. Хватит трех вертикальных прутков из арматуры диаметров 6 миллиметров, которые скреплены между собой через каждые 500-600 миллиметров поперечинами.

Вертикальные стержни для соединения столбов и ростверка нужно выводить выше заливаемых изделий на высоту, что равняется высоте ростверка минус два-три сантиметра. После установки в скважину каркаса подается бетон (40 – 60 сантиметров), при этом производят его уплотнение с использованием вибраторов.

Устройство ростверка

Ростверком фундамента свайного типа выступает конструкция, что объединяет сваи и обеспечивает равномерное распределение нагрузок на грунт и сваи. Ростверки бывают сборными, монолитными и сборно-монолитными, а также высокими и низкими. Низкие ростверки размещаются заглубленными в грунт, и часть вертикальных нагрузок передается на почву. По поводу высоких ростверков, то их нагрузка полностью передается на сваи.

По сваям ростверк выполняют монолитным или из сборных железобетонных балок. Для легких домов рекомендуемые параметры ростверков такие:

  • высота - не меньше 300 миллиметров;
  • при однорядном размещении свай ширину принимают равной ширине цоколя, если цоколь отсутствует - толщине стены первого этажа, но не меньше 400 миллиметров.



Не допускается разрезание или пересечение ростверка санитарно-техническими трубопроводами. Отклонение от вертикального положения центров свай после бетонирования или погружения не должно составлять больше 5 сантиметров.

При монтаже сборных элементов следует обязательно посмотреть видео о свайном фундаменте своими руками и уделять особое внимание закреплению на оголовке свай. В процессе заполнения бетонной смесью полости набивной сваи бетонируют Т-образный арматурный стержень вертикально. На оголовок сваи необходимо укладывать горизонтально следующий арматурный стержень.

Длина такого стержня должна быть равной ширине сваи с пластинками-ограничителями, что приварены с обеих сторон. Их высоты должно хватить для захвата сваи и элемента ростверка, что монтируется. Затем монтажный стык принято бетонировать, а коротыши вертикальных стержней - приваривать к монтажным петлям ростверка с использованием арматурных стержней желаемой длины.

При замене сборной балки ростверка на железобетонные несущие перемычки их рекомендуется закреплять между собой сваркой путем арматурных стержней или связывать проволочной скруткой. После того, как ростверк устроен, все швы и стыки нужно заполнить цементным раствором или мелкозернистым бетоном.

Перед возведением стен жилого дома нужно проверить отметки верхней плоскости ростверка и выровнять при необходимости цементным раствором под монтажный горизонт. Для этого можно воспользоваться нивелиром или водяным уровнем. Проверку размеров ростверка и прямоугольности плана окончательно измеряют его диагонали и стороны.

Ограничения в использовании свайного фундамента

Не смотря на все достоинства и стоимость свайного фундамента, эти конструкции имеют и свои недостатки, а если быть точнее - ограничения, которые препятствуют их применению, а конкретно:

  • Свайный фундамент плох в горизонтально-подвижной почве, к которой относят просадочные и набухающие грунты. Характерность земли можно определить только посредством лабораторных исследований, в рамках которых понадобится проведение детального геологического исследования из-за недостаточного уровня устойчивости к опрокидыванию.
  • При устройстве свайного фундамента возникают сложности со строительством цоколя. Пространство между сваями нужно заполнить (выполнить забирку) как и в конструкции столбчатых фундаментов. А это дополнительные расходы денег и затраты сил.



Таким образом, вы знаете, в каких случаях стоит устраивать свайный фундамент на своем земельном участке, и как сделать свайный фундамент. Выбирая фундамент для собственного жилого дома, необходимо хорошо обдумать все возможные минусы и плюсы, чтобы принять окончательное решение. Если вы не разберетесь во всем, свайный фундамент может не только оказаться идеальным решением в строительстве, но и стать самой большой ошибкой.


strport.ru
