Монтаж и правила установки пластиковых лотков

Техника монтажа или простые рекомендации по установке пластиковых водоотводных лотков для организации фундаментальной ливневой канализации.

Для того чтобы увеличить срок эксплуатации пластиковых водоотводов, для начала необходимо определиться с классом нагрузки согласно EN 1433, так как выбор материала в соответствии с принятыми нормами в конечном итоге имеет решающее значение. Перед началом монтажных работ убедитесь в технических характеристиках каждого изделия с учетом целесообразности их применения. Не стоит экономить на комплектующих материалах, но и переусердствовать, покупая дорогие дорожные, "магистрального типа" лотки также не обязательно. В первом случае дороже будет демонтировать систему с последующей переустановкой, во втором, скорее всего и на половину не придется использовать её потенциал.

Рассмотрим наиболее востребованные варианты установки лотков в асфальтовое, бетонное или мощеное покрытие в части индивидуального и гражданского дорожного благоустройства территории.

Установка пластиковых водоотводных лотков

  • Линейку ливневых каналов желательно вести, начиная от точки сброса воды. Для этого подойдут лотки с вертикальным водосливом или пескоуловители расположенные в нижней отметке трассы. Намечаем линию укладки каналов от точки сброса с помощью шнура.
  • Водоотводные каналы укладываются в траншею на подстилающий слой толщиной от 10 до 20 см. (в зависимости от предлагаемых нагрузок в зоне заложения). Бетонная подушка из тяжелого бетона марки В25 заливается для фронтальной устойчивости канала.
  • При установке низкопрофильных (мелкосидящих) ливневых лотков типа DN100 H60-100 с мощеным покрытием, стыковку примыкающих плиток необходимо производить на бетонное основание.
  • Монтаж пластиковых лотков водоотводных, а также ливнеприемников и дождеприемников важно производить с предварительно установленной на них ливневой решеткой или крышкой. Этот совет поможет избежать естественного изменения геометрии и форм желобов «по верху».
  • Уровень решетки после выполненных работ должен быть на 3-5 мм ниже уровня дорожного покрытия. Таким образом водоотвод будет работать с наименьшим коэффициентом потерь.

  • При асфальтировании, требуется исключать наезд дорожного укладчика к водоотводному каналу ближе чем на 15 сантиметров.
  • При подключении поверхностного водоотвода к канализации через предусмотренные отводы (вертикального или горизонтального слива) необходимо удалить штатные заглушки из патрубков на стенках лотка.
  • При необходимости соединения пластиковых водоотводных лотков под углом 90 градусов (Т или П-образное соединение) можно воспользоваться заводскими трафаретами на боковинах желобов или распилить канал и решетку по месту стыка.
  • Конструктивное пазовое соединение лотков (шпунт-паз) не требует дополнительной герметизации стыков.
  • С торцов канала (вход-выход) устанавливаются заглушки.
  • При установке в бетонное покрытие необходимо предусмотреть температурные швы - параллельно дренажной линии на расстоянии 1,5–2 см с каждой стороны и перпендикулярно на расстоянии 5 см. друг от друга.
  • Окончательную заливку каналов бетоном желательно вести подключив трубы к канализационной системе и еще раз проверив монтажную схему каналов по уровню.
  • Для эффективной работы водоотводных систем необходимо учитывать уклон поверхности к лоткам не менее 0,02%.

Данные рекомендации справедливы для монтажа ливневых лотков в системе поверхностного водоотвода.

Схемы монтажа лотков водоотводных пластиковых

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с неинтенсивным движением:

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с интенсивным движением:

Схема установки лотка у бордюра в зоне с неинтенсивным движением:

Схема установки лотка у бордюра в зоне с интенсивным движением:

Параметры бетонной обоймы для пластиковых лотков
Класс нагрузкиA15B125C250D400E600
Ширина бетонной обоймы, мм (C)≥80≥100≥100≥150≥200
Толщина бетонной обоймы, мм (H)≥100≥100≥150≥200≥200
Класс бетонной обоймы (марка бетона)B25B25B25B25B35
Пластиковые водоотводные лотки являются основой складской программы компании производителей и поставщиков «Лига 812» в Санкт-Петербурге, нацеленной на бесперебойное снабжение объектов частного, гражданского и промышленного строительства профессиональными системами водоотведения. На нашем сайте Вы можете самостоятельно выбрать и купить необходимый материал линейного водоотвода по низким ценам. Если у Вас появятся вопросы - пожалуйста, обращайтесь за технической консультацией к специалистам нашей компании.
Лотки водоотводные пластиковые

www.liga812.ru

Инструкция по монтажу и эксплуатации систем поверхностного водоотвода Gidrolica®

Для максимальной службы систем поверхностного водоотвода рекомендуется соблюдать инструкции и правила монтажа и эксплуатации.


Для максимальной службы систем поверхностного водоотвода рекомендуется соблюдать инструкции и правила монтажа и эксплуатации. При подборе систем водоотведения следует учитывать класс нагрузки и пропусную способность водоотводных лотков

Общие схемы установки систем водоотвода Gidrolica®

Схемы установки лотков в местах с интенсивным движением транспорта

Схемы установки лотков в местах с неинтенсивным движением транспорта

Схемы установки лотка водоотводного и пескоуловителя серий BGU-Z / BGZ-S



Класс нагрузки A15 B125 C250 D400 E600 F900
Стенки бетонной обоймы:
ширина С / толщина Н, см
8/10 10/10 10/15 15/20 20/20 25/25
Марка бетонной обоймы B25 B25 B25 B25 B25 B25

  • Укладка лотков Gidrolica® производится на бетонный фундамент, толщина бетонного фундамента зависит от предполагаемой нагрузки.
  • Каналы устанавливаются в траншею на подстилающий слой толщиной от 10 до 25 см в зависимости от предлагаемых нагрузок в зоне заложения. Бетонная подушка заливается из тяжелого бетона марки В25.

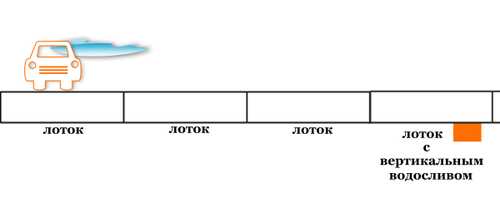

  • Начинать монтаж следует с установки лотка с вертикальным водосливом либо пескоуловителя в нижней отметке трассы, от которого с помощью шнура наметить линию укладки каналов.
  • Перед укладкой смежных покрытий следует сначала смонтировать решетки на лотки. Перед монтажом решетки, должны быть очищены лотки и места крепления, а решетки рекомендуется защищать (пленкой, строительным скотечем) от попадания на них цементно-бетонных смесей.
  • Лотки соединяются между собой с помощью соединения «шпунт-паз». Для увеличения срока службы системы водоотвода необходима герметизация стыков лотков.
  • Установка лотков производится встык на подвижный бетон.
  • Лотки следует устанавливать выпуклой торцевой частью («папой») в сторону предполагаемого направления движения воды.
  • Пескоуловители, выпуски и заглушки монтируются согласно проектной схеме системы водоотведения.
  • Заливку боковых стенок бетоном необходимо выполнять согласно схемам.
  • В случае установки каналов в асфальтовое покрытие, в процессе асфальтирования, решетки рекомендуется накрывать полосой ДВП или другого материала. Недопустим наезд асфальтоукладчика или грузовой автомашины на лотки при монтаже.
  • Глубина отметки основания должны быть выше решетки лотка на 3–5 мм.
  • При бетонном покрытии необходимо предусмотреть температурные швы – параллельно дренажной линии между лотком и бетонным покрытием с каждой стороны лотка.
  • Для эффективной работы водоотводных систем, необходимо учитывать уклон поверхности к лоткам не менее 2‰.
  • Рекомендуется обязательно осуществлять крепление решетки предусмотренными специально для этого крепежами, для обеспечения безопасного движения по лоткам водоотводным.
  • Для обеспечения эффективной работы системы водоотведения рекомендуется периодически осуществлять прочистку лотков и выпусков из лотков в канализационную систему.
  • Не следует при уборке территории сметать мусор в лотки и дождеприемники систем поверхностного водоотвода.

Техническое обслуживание и чистка систем поверхностного водоотведения

  • Для эффективной и бесперебойной работы ливневой системы поверхностного водоотведения нужно обеспечить контроль за уровнем засорения ливневой системы службой эксплуатации и уборки объекта, и обеспечить своевременную прочистку элементов водоотведения, таких как лотки, пескоуловители и дождеприемники. Делается это просто благодаря съемным решеткам, в зависимости от характера объекта в среднем раз в месяц.
  • После первичного монтажа, в течение 4-8 недель должен быть проведен первый контроль и при помощи динамометрического ключа подтянуты болты. В дальнейшем должен производиться контроль болтовых соединений на каждой решетке и при необходимости болты следует затягивать, не реже, чем раз в год.
  • Для простоты прочистки предусмотрены болты крепления и крепежи решетки к лоткам и пескоуловителям, которые позволяют снять решетки для прочистки.

www.gidrolica.ru

Монтаж водоотводных лотков

Любое здание, построенное в нашей средней полосе, неминуемо сталкивается с капризами и непредсказуемостью российской погоды. Владельцу частного дома или промышленного объекта одинаково важно учитывать возможные последствия тех зачастую неприятных сюрпризов, которые ему и его строению непременно принесет внезапное изменение погодных условий, которое в последние годы часто не зависит от сезона года и может быть поистине неожиданным. Каждому из нас нетрудно представить себе затяжные дожди в январе, резкие похолодания в мае или неожиданные осадки в середине июля. Если Вы хотите сохранить Ваше строение в порядке и продлить срок его службы до максимально возможного, Вы знаете о том, что необходимо заботиться обо всех нюансах правильного строительства и ухода за территорией, на которой возведено здание. Один из значимых моментов такой деятельности – это монтаж поверхностного водоотвода, включающий в себя монтаж водоотводных лотков.

Не хотите вникать в особенности монтажа?
ГК АЗИМУТ предоставляет следующие виды монтажных работ под ключ:

Монтаж пластиковых лотков

Схема установки лотков пластиковых

Схема стыковки лотков пластиковых с пескоуловителем и канализационными трубами.

Лотки пластиковые устанавливаются поэтапно в следующем порядке:
  • подготавливается траншея в соответствии со схемой, в месте, где будет устанавливаться лоток;
  • делается бетонная "подушка" путем укладывания бетона равномерными слоями по дну траншеи;
  • пластиковые лотки располагаются в траншее по центру;
  • скаты бетонируются для придания системе устойчивости.

Пластиковые водоотводные лотки соединяются между собой методом стыка "папа-мама". Для этого с одной стороны лотка есть шпунт, а с другой – паз. Чтобы существенно увеличить гарантийный срок пластиковых лотков, стыки герметизируются.

Чтобы закрепить решетку к пластиковому лотку, необходимо:
  • установить крепеж лотка с решеткой в лоток, открутив от нее болт;
  • продеть болт в отверстие, находящийся на решетке;
  • до упора, жестко закрепить болт, проверив надежность монтажа;
  • штампованная решетка крепится внатяг: отгибаются замки, находящиеся по краям решетки, решетка закрепляется в лоток.

Чтобы выполнить боковое соединение, нужно сделать небольшое отверстие в боковой стенке лотка, согласно обозначенному стыковочному узлу, соединить лотки под прямым углом, герметизировать и заглушить.

Достоинств у пластиковых лотков гораздо больше чем недостатков.

Основными преимуществами является:
  • пропускная способность
  • гладкие стенки не покрываются наростами, за которые с течением времени может цепляться и накапливаться мусор;
  • долговечность, которая вызвана стойкостью к нагрузкам, химическим веществам, перепадам температур
  • легкий вес, что облегчает транспортировку и установку такой системы;
  • присутствие стыковочных узлов дает возможность варьировать при состыковке с канализационной трубой;
  • монтаж настолько примитивен, что с ним может справиться один человек без специального образования и специфического или дорогого оборудования; обширная зона применения–от интенсивных зон с большим количеством пешеходов до небольших дворовых площадок.



Недостатками пластиковых лотков является:
  • ненадежность при температуре ниже нуля;
  • пластик может лопнуть при сильном морозе или из-за веса проезжающего транспорта;
  • возможные деформации с течением времени из-за разного коэффициента расширения пластика и бетона.
  • ластиковый лоток со временем может выпасть из бетонной траншеи;
  • из-за легкости пластика его необходимо прижимать при соединении с бетоном, что требует дополнительных усилий.



Монтаж бетонных лотков

Схема установки лотков бетонных в асфальт.

Схема установки лотков бетонных в бетон.

Схема установки лотков бетонных в плитку.



  • Бетонные лотки монтируются в канаву на бетонной основе в асфальт, бетон или в плитку. Толщина бетона зависит от класса нагрузки. Основа, как правило, делается из бетона В25.
  • Крепление боков выполняется в виде откосов. Ширина откосов также зависит от класса нагрузки.
  • Правильное углубление бетонных лотков проверяется следующим образом: после окончания установки крайняя точка на решетке должна быть на 4 мм ниже точки дороги. Бетонные лотки соединяются между собой и герметизируются. Если дренаж соединяется под углом, бетонный лоток и решетка распиливаются.
  • При монтаже бетонных лотков нельзя забывать о температурных швах.
  • Соединение бетонных лотков проводится через пескоуловитель при помощи трубы 100-160мм или при помощи вертикального патрубка, установленного на дне лотка.

Достоинства бетонных лотков очевидны– надежность и простота, особая износоустойчивость.

Следует отметить, что сфера применения бетонных лотков особенно эффективна в России в связи с ее особыми климатическими условиями.





Бетонные лотки выдерживают сильные температурные перегрузки и сохраняют свою функциональность. Кроме того, многие бетонные желоба и лотки устойчивы к различным механическим нагрузкам. Современные бетонные лотки изготавливают специальным методом вибропрессования, для улучшения класса изделия, повышение его износоустойчивости добавляют металлические вставки. Некоторые изделия изготавливают из фибробетона, бетона, соединенного со стекловолокном, к характеристике которого можно отнести повышенную ударопрочность. Немаловажным фактором бетонных лотков является их правильная установка и грамотная сфера применения. Так, существуют бетонные лотки общего назначения, класса С, сечением 100, нагрузкой до двадцати тонн.

Для передвижения грузового транспорта необходим более мощный дренаж, для него изготавливаются бетонные лотки суперкласса для максимальной нагрузки.

Единственный недостаток среднестатистического бетонного лотка – это его небольшая прочность при ударе, особенно эта характеристика имеет большое значение при транспортировке. Как было сказано выше, для особого вида работ изготавливают особо прочный бетон, лотки из которого применяются на взлетных полосах, в промышленности.

Таким образом, при установке бетонного лотка необходима помощь специалиста, который поможет разобраться в классе бетона, необходимого для конкретного дренажа и грамотно установить его.

Поверхностный водоотвод – это система оборудования, предназначенного для сбора жидкости, остающейся на поверхности земли после выпадения осадков и дальнейшего отвода её в систему канализации и дренажа. Монтаж поверхностного водоотвода является функциональным дополнением для традиционных глубинных дренажных систем. Обычные дренажные трубы решают вопрос с водой и осадками, уже попавшими в землю, а поверхностный водоотвод избавляет Ваш участок от луж и потоков осадков, которые задерживаются на поверхности земли. Такая система необходима каждому современному строению. Она одинаково важна для жителей частных домов, оберегающих свой участок от грязи и для владельцев промышленных территорий, которые стремятся обеспечить аккуратный и экологичный вид своих предприятий.

Наша Компания предлагает Вам свои услуги по выбору, продаже оборудования и организации монтажа водоотведения на территории Вашего участка. Мы работаем как с корпоративными, так и с частными клиентами. Большой ассортимент оборудования, профессиональный штат сотрудников и значительный опыт работы позволяют нашей компании одинаково успешно реализовывать заказы любого объема – от оснащения поверхностным водоотводом территории загородного дома, до обеспечения функционального водоотведения для территории большого предприятия. Мы заинтересованы в каждом из своих заказчиков. Поэтому всегда гарантируем нашим клиентам качественные водоотводы, монтаж которых будет завершен в максимально короткое время. При этом мы стремимся сохранить привлекательные цены для своих заказчиков. Качественная работа по доступной цене – это профиль нашей фирмы.

Мы осуществляем работы по монтажу водоотведения на территории Москвы и Московской области. По дополнительной договоренности с клиентом наши сотрудники также осуществят выездные работы на территории других регионов, расположенных близко к Московской области. Мы гарантируем Вам оперативную работу. От нашей компании Вы получите полный спектр услуг – от выбора оборудования до его установки. При этом работа с одной организацией поможет Вам существенно сэкономить время, потраченное на организацию предварительных мероприятий, предшествующих непосредственно установке оборудования.



Мы работаем только с качественным оборудованием, прошедшим сертификацию. Водоотводы, монтаж которых наша фирма предлагает своим заказчикам, соответствуют всем стандартам качества. Водоотводные лотки, составляющие основу системы поверхностного водоотведения, изготовлены из высококачественных современных материалов, обеспечивающих данным изделиям высокую надежность и особую прочность.

Установка лотков водоотводных во многом зависит от качества самого оборудования. Лотки, которые использует наша фирма, гарантированно выдержат резкие перепады температур, большие объемы вод и прочие нагрузки. При этом срок службы водоотводных лотков остается неизменно долгим.



Установка лотков водоотводных производится высокопрофессиональными специалистами, имеющими большой опыт работы, поэтому срок проведения работ всегда максимально оперативный. При этом качество монтажа водоотводных лотков гарантированно сохраняется.



Заказать работы по монтажу водоотводной системы

Наша Компания предоставляет дополнительную скидку на материалы для дренажа и гарантию при условии проведения монтажных работ нашими специалистами.

Основные товары, применяемые при монтаже водоотводной системы

gk-azimut.ru

Инструкция по установке пластиковых лотков водоотвода

  1. Главная
  2. Дренажные системы
  3. Линейный водоотвод
  4. Инструкция по установке пластиковых лотков
  1. Подготовить траншею согласно схеме.
  2. Сделать подложку (величина «b»), уложив бетонный раствор равномерно на глубину траншеи.
  3. Поместить лотки по центру траншеи.
  4. Забетонировать скаты, придав системе устойчивое положение.

Схема по установке пластиковых лотков

Установка в асфальтную поверхность

Класс нагрузки

A15

B125

C250

Основание:
ширина a / толщина b (см.)

12/12

12/12

15/15

Мощеная поверхность

Класс нагрузки

A15

B125

Основание:
ширина a / толщина b (см.)

12/12

12/12

Крепление решеток

  1. Отсоединить болт, установить основную часть крепежа.
  2. Установить болт в специальное отверстие на решетке.
  3. Соединить весь крепеж таким образом, чтобы шляпка болта была сверху решетки, а основная часть - в лотке.
  4. Затянуть болт до упора, проконтролировав основную часть крепежа до создания надежного крепления.

Крепление штампованной решетки

  1. Немного отогнуть замки, расположенные по краям на внутренней стороне решетки.
  2. С усилием вставить решетку в лоток.

Соединение пластиковых лотков водоотвода с канализационной трубой

Перевернув лоток, вырезать отверстие для соединения с канализационной трубой в специальном обозначенном состыковочном узле.

Боковое соединение

  1. Вырезать отверстие в боковой стенке лотка (специально обозначенный состыковочный узел).
  2. Состыковать лотки под углом 90°, при необходимости обработать место стыковки герметиком.
  3. Заглушить открытый угол заглушкой.

Установка концевых заглушек

Состыковать заглушку до защелкивания замков.

  • Инструкция по установке пластиковых лотков
  1. Главная
  2. Дренажные системы
  3. Линейный водоотвод
  4. Инструкция по установке пластиковых лотков

www.vestmet.ru

Схемы построения лотков поверхностного водоотвода

Вашему вниманию представлены типовые, общие схемы построения системы поверхностного водоотвода с помощью ливневых (дренажных и водоотводных) лотков. Информация касается главным образом линейного водоотведения дождевой и талой воды с поверхности. Начиная с простых примеров установки, заканчивая сложными и профессиональными видами построения, Вы сможете ознакомиться с основами благоустроенных дворов, улиц и городов.

Построение различных типов лотков

  • Ставшая уже классической схема установки линейного водоотвода с выпуском в канализацию при помощи пескоуловителя. Взаимодействие такой последовательности, когда на маршруте с лотками установлена песколовка, приводит к снижению уровня загрязненности, например, канализационного коллектора промышленных предприятий или частных населенных мест. Пескоуловитель фильтрует сточные воды и к нему подключаются трубы диаметром 110-300 мм.
  • Простое и универсальное построение водоотводных лотков при помощи вертикального слива. Не все желоба и каналы могут иметь в днище штатные выпуски вертикального водослива. Если многие пластиковые лотки разработаны с конструктивными возможностями подключения трубок от 70-ого до 200-ого диаметра, то бетонные желоба с характеристиками такого отвода являются дополнительной опцией. Другими словами, при укладке каналов из бетона необходимо заказывать такой же типоразмер, но с вертикальным водосливом. Добавим, что на боковинах некоторых желобов из пластика может быть предусмотрен патрубок для горизонтального или бокового отвода.
  • На протяженных участках прохода каналов рекомендуется линейный водоотвод, построенный на местности без уклона путем каскадного исполнения. Для более корректной состыковки лотков методом каскада, когда устанавливается дренаж из лотков с переменной высотой (h), лучше использовать типоразмеры одного сечения. То есть, например, сечение: DN100 (100 мм), каскад: H60, далее 80, 100, 120 и т. д. Но и в этом случае необходимо обратить внимание на форму сечения, потому что она бывает U и П –образной. Конечно, построить каскад возможно из любых видов желобов, и что там под землей, наверное, не так уж и важно. Эстетические несоответствия проявятся только на видимой части водоотвода - решетках установленных на лотки. Часто встречается практика двухстороннего соединение лотков и пескоуловителей в смещенной точке сброса.

Построение бетонных лотков

Варианты построения бетонных лотков с внутренним уклоном (переменным сечением 0,5%) на территории без намеченной разуклонки. Принцип взаимодействия лотков и пескоуловителей.

Маркировка, отвечающая за последовательность установки лотков с уклоном по дну, наносится на наружную боковую поверхность каждого желоба красками темного цвета. На боковых противоположных стенках песколовки предусмотрены метки с размерами идентичными размерам подсоединяемых каналов. Чередование бетонных лотков прямых и с уклоном позволяет создавать длинные ветки канализации.


Подробные рекомендации по монтажу и правилам установки систем водоотвода, а в частности водоотводных лотков Вы можете узнать на странице: "Инструкции".
Компания производителей и поставщиков Лига 812 всегда поддерживает живой исследовательский интерес своих клиентов!

www.liga812.ru

Монтаж пластиковых водоотводных лотков


Наши клиенты



У Вас есть вопрос?
Отправьте свой номер телефона и мы позвоним в ближайшее время

Прежде чем, осуществлять монтаж водоотводных лотков, необходимо определить какие объекты и места в наибольшей степени нуждаются в защите от талых и дождевых вод. Таковыми могут являться тротуары, автомобильные дороги, постройки либо целые участки. Учитывая, что вся влага скапливается в низинах, то главную систему стока сначала организуют там и соединяют её с общим дренажем. Впоследствии именно туда направляют линии и уклоны стоков от периметра участка, домостроений, дорожек, а в масштабах населенных пунктов с улиц, тротуаров, площадей и парковых зон.

Выбор класса нагрузки

Монтаж водоотводных лотков начинают с оценки их прочности и грузоподъемности, в зависимости от места их установки:



  • на взлетных полосах используют лоточные блоки F900 - грузоподъемностью до 90тонн;
  • на площадях и дорогах, относящихся к складам, логистическим центрам, промышленным предприятиям, г-подъемностью Е600 - до 60тонн;
  • на транспортных магистралях, автопредприятиях и промышленных зонах, где предусмотрено движение всех видов автомобильной техники, применяют D400 - до 40тонн;
  • близ мастерских, сервисов, моек, автозаправочных станций, обслуживающих все виды транспорта, прокладывают С250 - до 25тонн;
  • на участках, где предусмотрено движение легковых автомобилей, включая гаражи, приусадебные участки и автомобильные стоянки, используют В125 - до 12,5тонн;
  • под садовыми тропами, пешеходными переходами, спортивными площадками, велосипедными дорожками рекомендуется монтировать А15 - до 1,5тонн.



Пошаговая технология монтажа:

  1. Разметка и рытье траншеи по внешним габаритам лотков с учетом уклона в сторону дренажа, высоты бетонной подушки не менее 100мм. и заглубления решетки под уровень асфальтового или цементно-песчаного покрытия не менее 4мм. Для малопрочных полимерных изделий предусматривается заливка стенок толщиной не менее 90мм.
  2. Приготовление раствора и укладка подушки
  3. На сырую бетонную подушку в начале устанавливают пескоуловитель, а в конце трубу для сопряжения с дренажной системой так, чтобы обеспечивался оптимальный уклон для стока, затем между ними натягивают бечевку.
  4. По уровню бечевки на сырой раствор укладывают блоки, попутно заделывая стыки.
  5. После полного высыхания бетона производят заполнение боковых полостей соответствующим материалом. В частности, боковины малопрочных полимерных изделий заливаются раствором.
  6. По направлению линии дренажа организовывают специальные температурные швы, посредством насечек на расстоянии 20мм друг от друга, во избежание деформации лоточной системы от сезонных перепадов температур.
  7. На заключительном этапе устанавливаются решетки.
  8. В местах, где планируется организовать дорожное покрытие, на решетку укладываются листы из металла, толщина которой выбирается с учетом ожидаемой нагрузки.



Дальнейшая эксплуатация комплекса сбора и отвода талых и ливневых вод сводится к периодической очистке пескоуловителя и канавы вплоть до соединения с дренажной трубой.

Скачать подробную инструкцию монтажа водоотводных лотков

profrain.ru

Монтаж пластиковой водосточной системы: пошаговая инструкция

Эксплуатация зданий и сооружений без установленной эффективной восточной системы приводит к критическим разрушениям очень важных архитектурных элементов. Прежде всего страдают подвальные помещения, затем начинает разрушаться фундамент и цоколь здания. Значительно уменьшаются несущие возможности этих конструкций, вследствие чего появляются трещины на фасадных стенах.

Но и это еще не все проблемы, вызванные повышенной влажностью грунтов около дома. При существенном возрастании количества воды во время замерзания вспучивание грунтов намного превышает расчетные максимальные значения. Если фундамент имеет большой запас прочности, а здание построено из легких материалов, то могут наблюдаться только незначительные проблемы с открытием/закрытием окон и дверей. Но если стены из кладочного кирпича, а фундамент не имеет таких значительных запасов прочности, то растрескивание стен неизбежно. Следствие – разрушение несущих конструкций и элементов, неизбежный очень сложный и дорогостоящий ремонт.

Разрушение фасада дома при отсутствии водостока — вопрос времени

Важно. Во время проектирования домов никто не закладывает в прочность фундамента влияние вышеперечисленных факторов из-за отсутствия водосливной системы. Такой огромный запас по несущим способностям намного увеличивает сметную стоимость строительства. Всегда имеется в виду, что вокруг дома есть отмостка, а вся вода с крыши отводится далеко за пределы фундамента или в специальные инженерные канализационные сети. Сегодня для этих целей компании выпускают очень эффективные, долговечные и надежные водосточные системы.

Монтаж пластиковой водосточной системы

Содержание статьи

Типы систем

Цены на водостоки

Водостоки

Все огромное количество моделей конструкций делится на две большие группы в зависимости от того, из какого материала они изготовлены.

Тип системыКраткое описание физических и технологических характеристик

Металлическая

Такие системы могут изготавливаться из очень дорогой меди и иных цветных сплавов или относительно дешевой оцинкованной листовой стали. По всем показателям занимают лидирующее положение и намного опережают пластиковые изделия. Единственный недостаток – высокая стоимость. Из-за этого металлические водосливные системы можно увидеть только на престижных домах, они могут устанавливаться на культовых сооружениях, использоваться для реконструкции исторических зданий.

Пластиковая

Более дешевая конструкция, имеет очень много оригинальных конструкторских и инженерных решений. Отдельные элементы могут собираться при помощи специальных замков или приклеиваются, каждый метод имеет свои плюсы и минусы. Преимущества – быстрота сборки и сравнительная дешевизна. Недостаток – невысокие показатели механической прочности.

Деревянный водосток

Именно на пластикатовых системах мы остановимся более подробно. Эти водостоки применяются намного чаще металлических, имеют приятный внешний вид, при соблюдении рекомендаций производителей могут эксплуатироваться не менее десяти лет.

Пластиковые водостоки могут служить украшением фасада

Но таких эксплуатационных свойств можно ожидать лишь при одном условии – водосточная система изготовлена известной и уважающей своих клиентов компанией. Как не ошибиться с выбором, на что обращать внимание?

Цены на различные виды пластиковых водосточных желобов

Желоб водосточный пластиковый

Советы по выбору пластиковой водосливной системы

Это крайне важный вопрос, оказывает большое влияние не только на долговечность эксплуатации, но и на технологию монтажа. Перед тем как купить систему, следует выполнить такие действия.

  1. Потребуйте у продавца показать документы соответствия качества. Не нужно просить сертификаты, как привыкло большинство отечественных покупателей, за свои деньги мы должны требовать к себе уважительного отношения. Тем более что средняя стоимость пластиковой водосливной системы составляет примерно 30% общей стоимости покрытия крыши, это немалые деньги. Точные значения зависят от вида кровельных материалов, но для наиболее распространенных бюджетных кровель это отношение выдерживается.

    Сертификат на водосточную систему

  2. Внимательно осмотрите внешний вид элементов системы. Если на поверхности видны впадины, то она сделана из вторичного пластика, на производстве пользуются изношенными пресс-формами или грубо нарушается технология. Самый неприятный вариант для потребителей – водослив изготовлен из вторичного сырья. Этот пластик уже отслужил свое и потерял первоначальные свойства из-за физического старения, значительно ослабились межмолекулярные связи из-за жесткого ультрафиолетового обучения. Недобросовестные производители измельчили его, добавили красители и опять использовали в производстве. Надо знать, что такие системы непременно развалятся через несколько лет эксплуатации.

    Осмотрите внешний вид элементов системы

  3. Проверьте срабатывание механизмов фиксации. Все места соединений должны быть сделаны с максимальной точностью. Допуск не превышает десятых долей миллиметра, только так можно гарантировать качество системы, ее герметичность и устойчивость. Если отдельные элементы слишком легко входят друг в друга, или наоборот, запихнуть их можно с большим усилием, то это признак очень низкого качества конструкции. Не стоит покупать такую водосливную систему, какой бы привлекательной ни была цена. Во время монтажа появится много сложных и непредвиденных ситуаций, в некоторых случаях возможны серьезные механические поломки или критические повреждения.

    Желательно проверять надежность соединения элементов до приобретения всех элементов

Вывод. Чем качественная система – тем легче ее устанавливать и тем дольше она будет служить.

Пошаговая инструкция монтажа пластиковой водосливной системы

Для примера мы рассмотрим технологию монтажа одного вида системы известного производителя. Наименование и бренд не имеют значения, различные типы почти не отличаются алгоритмом монтажа. Для производства работ потребуется ножовка по металлу, саморезы различной длины и диаметра, шуруповерт, измерительные инструменты, пузырчатый уровень, отбивочная веревка, фломастер, силиконовый спрей.

Важно. Некоторые производители допускают монтаж вои систем при минусовых температурах. Опытные строители категорически не рекомендуют прислушиваться к таким советам, все пластиковые конструкции нужно устанавливать только при температуре выше +5°С.

Шаг 1. Проверьте комплектность системы. В набор должны входить следующие элементы.

  1. Желоб. Может иметь различные диаметры от 90 до 180 мм. Размер нужно выбрать с учетом максимального количества воды, но для большинства случаев используется желоб диаметром 90–100 мм.

    Желоб водосточный пластиковый

  2. Кронштейн для фиксации желоба. Во время приобретения количество определяйте из расчета шага 60 см. Прибавьте еще один – лучше предусмотреть запас, чем потом еще раз посещать магазин. Кронштейны могут быть металлическими (фиксируются к стропилам и доскам обшивки) или пластиковыми (прикручиваются к карнизным доскам).

    Пластиковые и металлические кронштейны

  3. Заглушки. Устанавливаются в торцах желобов, могут быть на левый или правый торец.

    Заглушка желоба

  4. Водоприемная воронка принимает воду с желобов и отводит ее в трубы.

    Водоприемная воронка

  5. Уголки желоба. Изменяют направление положения желобов.

    Угол желоба 90°

    Угол желоба ПВХ регулируемый ТехноНИКОЛЬ 90 °-150 ° коричневый.

  6. Колени и угольники. Соединяют несколько труб в одну, меняют их направление.

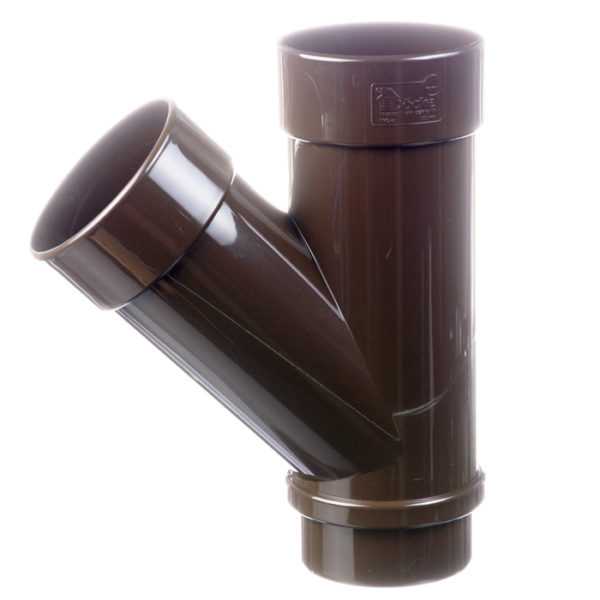

    Тройник трубы

  7. Кронштейны крепления труб, фиксируют их к фасадным стенам.

    Кронштейны для труб

Шаг 2. Сделайте разметку размещения водосливной системы на доме.

Разметка положения воронки

Разметка положения кронштейнов

Во время разметки необходимо выполнять несколько обязательных условий:

  • проекция ската должна проходить над верхней кромкой желоба, удаление ≈ 0–2 см;
  • вертикальная проекция кромки ската должна располагаться на расстоянии ≤ 1/3 ширины желоба от оси его симметрии;
  •  максимальное расстояние между первым кронштейном и водоприемной воронкой ≤ 15 см.

Принципы монтажа пластикового водостока

Шаг 3. Прикрепите первый крайний кронштейн к карнизной доске. Отверстия кронштейна имеют форму эллипса, что позволяет точно регулировать положение элемента. Подровняйте его по горизонтали, желоб должен прикасаться к нему всей поверхностью, такой контакт уменьшает концентрированные нагрузки. А их очень боятся пластиковые изделия.

Крепление кронштейна

Замеры перед монтажом воронки

Цены на популярные модели шуруповертов

Шуруповерты

Шаг 4. Закрепите крайний кронштейн ската крыши. Во время фиксации всегда надо выдерживать уклон желоба, в противном случае в нем будет застаиваться вода, со временем произрастать растительность, появляться протечки и т. д. Наклон должен быть ≈ 3 мм на метр. Если дина ската 10 м, то разница по высоте между первым и последним кронштейном примерно 3 см. Длинные скаты нужно разбивать на участки и монтировать несколько водоприемников. Если этого не соблюдать, то не удастся выдержать рекомендованные выше проекции ската и верхней кромки желоба. Из-за этого большое количество дождевых и талых вод будет проливаться мимо водосливной системы.

Шаг 5. Натяните между установленными кронштейнами веревку, она указывает на правильное положение всех остальных.

Крепление воронки

Разметка перед фиксацией кронштейнов около воронки

Крепление кронштейнов по веревке

Расстояние между кронштейнами

Расчет количества кронштейнов

После этого можно начинать собирать элементы желоба, это очень ответственная задача, работайте внимательно. Всегда надо помнить, что после начала эксплуатации дома устранять проблемы с водосточной системой намного сложнее, чем соблюдать рекомендации по правильному монтажу.

Сборка желоба

Важно. Для повышения герметичности мест соединения пластиковой водосточной системы рекомендуется их дополнительно герметизировать специальным силиконовым спреем. Он выполняет две функции.

  1. Во время сборки уменьшает трение между пластиком и резиновым уплотнителем. Не повреждается и не смещается со своего технологического места вставка.
  2. После застывания дополнительно герметизирует соединение и существенно повышается качество монтажа водостока.

Шаг 1. Опрокиньте желоб вверх ногами. Ножовкой по металлу отпилите желоб по длине.

Шаг 2. Установите желоб в подготовленные кронштейны и водоприемную воронку. Зафиксируйте специальными защелками.

Укладка желоба

Внутри воронки есть насечки, на которые следует ориентироваться при укладке желоба

Защелкивание желоба в кронштейнах

Важно. Обратите внимание, что воронка крепится в нижней части целого желоба, а не используется как самостоятельный несущий элемент. Такое инженерное решения повышает надежность и долговечность конструкции.

Шаг 3. Если длина желоба недостаточна, то нужно для удлинения использовать специальные соединительные элементы. При этом всегда оставляется зазор для нивелирования температурных линейных расширений водосливной системы. Соединительные элементы имеют черточки, с их помощью выбирается правильный начальный зазор между торцами желобов с учетом температуры воздуха, при которой делается установка.

Установка соединителя

Крепление элемента и укладка желобов

Шаг 5. В углу здания делайте поворот желоба. Подбирайте элемент в зависимости от его значения. Всегда пользуйтесь специальным силиконовым спреем, ответственные производители реализуют его в комплекте системой.

Поворот желоба не фиксируют к фасаду

Шаг 6. Установите по торцам заглушки.

Заглушка

Теперь надо фиксировать вертикальные трубы.

Важно. Никогда не фиксируйте водосточные трубы вплотную к стенам, всегда оставляйте зазор не менее пяти сантиметров. В противном случае поверхность стены будет постоянно сырой, на ней может появиться грибок.

Крепление труб

Шаг 1. Установите в раструб водоприемной воронки колено, поверните его в нужном направлении и зафиксируйте положение специальным саморезом. Если расстояние от конца колена до стены слишком большое, то придется дополнительно вставлять кусок трубы. Он отрезается обыкновенной ножовкой по металлу или болгаркой от стандартной трубы. Заусеницы нужно убрать.

Шаг 2. Наденьте второе колено, с его помощью придается вертикальное направление трубе. Прикрепите первый кронштейн к стене. Крепление может быть дюбелями или саморезами, выбирайте вариант в зависимости от характеристик фасадных стен. Первый кронштейн должен быть не дальше 15 см от колена.

Сборка водосточной трубы с использованием двух колен

Шаг 3. Натяните нить и по ней наметьте места расположения оставшихся кронштейнов. Последний располагается недалеко от слива на землю, а остальные симметрично с максимальным шагом 1,8 м.

Шаг 4. Закрепите все кронштейны в высверленных отверстиях, соберите трубу и зафиксируйте ее.

Крепление трубы к стене

Далее есть несколько вариантов отвода воды.

  1. Первый. Установить на трубу поворотный слив, вода будет попадать на отмостку и по ней равномерно растекаться по земле.

    Отвод воды

    Крепление элемента хомутом

  2. Второй. Подключить систему водослива к инженерным подземным коммуникациям и подавать воду в специальные канализационные системы.

Цены на алюминиевые лестницы

Лестница алюминиевая

Первый вариант – просто, дешево и более-менее приемлемо. Второй вариант – долго, дорого, но очень эффективно.

Что выбирать – решает каждый застройщик индивидуально. Но делать это намного лучше еще на стадии проектирования дома, особенно если есть желание подключать водосливную систему к подземным коммуникациям.

Водосток на крыше

Украшение водостока

Видео – Монтаж пластиковой водосточной системы

Читайте также на нашем сайте подробную статью о том, как сделать навес из профильной трубы. Конструкция предназначена для защиты игровой площадки, аллеи или автомобиля. Каркас выглядит современно, стильно, добавляет оригинальности оформлению участка. А собрать его можно своими руками, воспользовавшись инструкцией.

krysha-expert.ru
