Успешная эксплуатация объекта зависит от многих факторов. Одним из наиболее основным является правильное обустройство сооружения. Если объекта не подготовить, тогда его эксплуатация будет невозможна.

Поэтому для обустройства сооружений задействуют различные типы компонентов. Одним из наиболее популярных элементов для соединения необходимых объектов является анкер распорный для установки в бетон.

Одной из ключевых особенностей такого изделия является перечень технических характеристик. Крепежный элемент отличается высокой прочностью, за счет которой наименование можно применять для создания надежного соединения различных габаритных конструкций.

Поэтому такое крепежное средство широко применяется для работы с плотными и твердыми материалами

Также анкеры механические для крепления в бетоне можно применять для выполнения практически любых задач. Крепежный элемент можно использовать не только для проведения монтажных работ, но и для решения ряда высокосложных задач в отделочных работах, ремонте и реконструкции старых сооружений.

Почему распорные анкеры применяют для установки в бетон

В первую очередь, этот крепежный элемент можно использовать для создания соединений с плотными материалами без использования дополнительного габаритного оборудования. Именно поэтому в узкоспециализированных работах анкеры более востребованы, чем их собраться дюбеля.

Надежность фиксации обеспечивается за счет специальной структуры и принципа действия анкера. Внешняя сторона сцепляется с внутренней поверхностью отверстия с большой силой трения. Последняя формирует значительную удерживающую способность. За счет этого крепежный элемент надежно соединяет даже габаритные конструкции.

Анкеры механические для крепления в бетоне наилучшим образом показывает себя при взаимодействии с плотными материалами. Поэтому очевидно, что их применяют как раз для работы с последними, а в частности для крепления различных конструкций именно в бетоне.

Анкер распорной для установки в бетон широко применяется для соединения следующих объектов:

  • тяжелых и габаритных оконных, и дверных рам;
  • элементов лестничных конструкций;
  • подвесных потолков;
  • светильников и люстр;
  • строительных лесов для выполнения отделочных работ и мероприятий по возведению сооружений;
  • ворот и калиток;
  • компонентов инженерных коммуникаций, включая воздуховоды, кабельные трасы, водопроводы;
  • балюстрады и консоли.

Технические характеристики анкеров для монтажа в бетон

Наиболее отличительными чертами является повышенная прочность и надежность. Также компонент для создания высококачественных соединений отличается следующими техническими свойствами:

  • высокой устойчивостью к механическим повреждениям, отрицательному воздействию окружающей среды;
  • удобством эксплуатации;
  • быстрым созданием крепежей высочайшего качества;
  • устойчивостью к коррозийному воздействию изготовляется из сертифицированной стали высочайшего качества.

Также нередко анкеры механические поддаются дополнительной обработки для расширения перечня функциональных характеристик. Некоторые виды анкеров отличаются особенностями монтажа. Например, для установки тубов придется использовать специальное строительное оборудование.

Размеры анкера для бетона

Габариты монтажного компонента определяются материалом и спецификой использования элемента.

Стоит отметить, что каждый производитель при изготовлении анкеров для бетона опирается как на государственные, так и на международные стандарты.

В зависимости от типа анкера, различают следующие размеры:

  • клиновые – 6-20/40-421;
  • распорные – 5-24;
  • забивные – 6-20.

Непосредственно химический анкер отличителен размерами капсул, из которых он состоит. Диаметр последних находится в диапазоне от 10 до 42 мм. Длина – от 80 до 360 мм. В комплектацию помимо самого химического анкера входит раствор, смеситель и адаптер для организации работ по установке.

Как происходит установка анкеров в бетон

Монтаж крепежного элемента предполагает подготовку. Для этого необходимо просверлить отверстие. Сверло подбирается под диаметр анкера. Нюансы установки:

  • под классический цилиндр анкера забивного вида необходимо очистить посадочное место от пыли;
  • распорный анкер применяется для монтажа в бетон и каменные блоки. Болты с двумя укороченными втулками отлично подходят для работы с пористым или пустотным основанием.

Непосредственно ампульсные анкеры в своей структуре примечательны наличием колбы, изготовленной из тонкого стекла. Последняя заполнена жидкой рабочей средой. Затем колбу помещают в отверстие и вкручивают металлический болт.

В результате ампула разрушается, а сам состав, который также находится в ампуле, затвердевает. Стекло играет роль армирования. При использовании состава для инъекции, смесь выдавливают в посадочное место. Затем вкручивается или вставляется втулка. Когда масса затвердевает, вкручивается болт, крюк или кольцо.

Для использования тубов потребуется специальный монтажный пистолет. Анкера – картриджи оснащены носиком, поэтому задействовать специальные строительные средства не нужно.

Какой анкер лучше для бетона?

Выбор разновидности крепежного элемента зависит от конкретной специфики осуществляемых работ. Как правило, для монтажа конструкций в пустотелое или ячеистое основание применяют механические анкеры.

Использование химических крепежных элементов не рационально из-за наличия в нем специального состава. Последний при установке в упомянутую поверхность начинает стекать вниз из-за чего монтаж будет проблематичным или вовсе невозможным.

Также при выборе анкера для бетона следует учитывать рекомендации от производителя.

Что предлагает наша компания?

Интернет-магазин «ЮНИФОРМ-МЕТ» имеет широчайший ассортимент различных изделий для создания высококачественных крепежных соединений. Мы предлагаем свыше 15 групп товаров для решения различной специфики задач по обустройству и дальнейшей подготовки к эксплуатации сооружений.

Также у нас вы найдете материалы для осуществления любого фронта работ, включая строительство под ключ и подготовку старого объекта к реконструкционным мероприятиям.

Анкеры механические для крепления в бетоне и другие элементы нашего ассортимента отличаются гарантированным качеством и подтвержденными техническими характеристиками.

Мы сотрудничаем исключительно с проверенными производителями, а потому предоставляем вам высококачественные наименования для строительства, ремонта, монтажа любых конструкций как промышленных, так и бытовых.

Постоянным и оптовым клиентам предлагаем индивидуальные условия сотрудничества с выгодными ценовыми программами. Корпоративным заказчикам предоставляем отдельные предложения с дисконтной системой.




Особенности работы с клиновыми анкерами

Полезная информация о практическом использовании клинового анкера – одного из самых надежных метизов для фиксации тяжелых предметов на бетонных поверхностях.

Клиновой анкер для бетона обладает наилучшей удерживающей способностью среди распорных крепежных изделий механического типа, что позволяет использовать его для больших и средних нагрузок. Он состоит из шпильки с резьбой на одном конце и распорным элементом на другой. Крепеж поставляется с гайкой и шайбой.

При затягивании гайки конусный хвостовик втягивается в цанговую втулку, расклинивая ее и обеспечивая тем самым жесткую фиксацию в отверстии.

Можно ли использовать клиновые анкера в других основаниях кроме бетона?

Клиновые анкера разработаны для установки только в твердые бетонные основания. Их нельзя использовать в кирпичной, блочной кладке и растворных швах. Хотя природные материалы, такие как камень и гранит, тоже могут быть достаточно твердыми, но их однородность и удерживающая способность не проверены.

Бетон в отличие от кирпича, камня, блоков и других материалов имеет определенную измеряемую прочность, которая учитывается при проектировании анкерных креплений. Чем выше его прочность, тем выше несущая способность крепления. Если прочность бетона не известна, то в расчет принимается самый низкий класс прочности.

Конструкция анкера-клина такова, что распирающее усилие создается не по всей его длине, а в определенной зоне. Его распорная часть должна упираться в твердый материал. Кирпич, например, довольно хрупкий материал и может иметь полые участки. При большой концентрации напряжения в одном месте он может раскрошиться. Если зона расширения клинового анкера попадет в пустоту, то фиксации вовсе не произойдет.

Блоки из пенобетона и газобетона являются еще более слабым основанием для установки такого анкерного крепления. Стенки отверстия в блоках не имеют достаточной прочности, чтобы противостоять локальным силам расширения, а большие полости в пустотелых блоках создают небезопасные зоны для анкеровки.

Тип и величина нагрузки

Анкер клинового типа должен использоваться только в условиях статического нагружения, то есть прикрепленный груз не должен вибрировать или подвергаться ударным нагрузкам, так как это может ослабить соединение и даже вырвать крепеж. Примером такого использования может стать закрепление флагштока или вибрирующего оборудования. Для таких применений лучшим решением станет химический крепеж.

Расчетные усилия на вырывание и срез для анкерных шпилек разного диаметра приведены в таблице:

 Диаметр, мм  М6  М8  М10  М12  М16  М20
 Бетон В20 (сжатый)    Расчетное усилие на вырыв, кН  4.2  6.0  10.7     13.3  23.3     33.3
 Расчетное усилие на срез, кН  4. 0  7.3  11.6  16.8  31.4  49.0
 Бетон В20 (растянутый)    Расчетное усилие на вырыв, кН  2.2  3.3  6.0  8.0  16.7  20.0
 Расчетное усилие на срез, кН  4.0  7.3  11.6  16.8  31.4  49.0

Из таблицы видно, что один и тот же крепеж в сжатой зоне бетона выдерживает почти вдвое большее вырывающее усилие, чем в растянутой зоне с трещинами. Для обеспечения надежности анкерного крепления принимается коэффициент безопасности 4:1, то есть допустимая нагрузка должна составлять 25 % от расчетной вырывающей нагрузки.

Условия эксплуатации

Данный вид метизов выпускается из оцинкованной и нержавеющей стали с различной степенью устойчивости к коррозии:

  • углеродистая оцинкованная сталь – для сухих помещений;
  • горячеоцинкованная сталь – для влажных помещений и уличного монтажа;
  • нержавеющая сталь А2 (AISI 304) – для наружного применения и установки под водой;
  • нержавеющая сталь А4 (AISI 316) – для использования в едких средах, погружения в морскую и хлорированную воду.

Минимальная толщина основания

Толщина базового материала не менее важна, так как тонкостенные бетонные конструкции не могут гарантировать заявленную прочность удержания. После установки крепежа, расстояние от его конца до края бетонной плиты должно составлять не менее 1,5 диаметра. То есть, если крепеж М12 устанавливается на глубину 82 мм, то минимальная толщина строительного основания для него – 100 мм.

Расстояние между креплениями

При монтаже конструкций часто возникает вопрос: с каким минимальным шагом устанавливать анкер-клин? Если точки крепления разместить слишком близко друг к другу, то зоны напряжения каждой из них суммируются, и в бетоне может появиться трещина. В справочных материалах по технологии установки анкерных креплений рекомендуется придерживаться следующего правила: межосевые расстояния – не менее 10 диаметров анкера, краевые – не менее 5.

 Диаметр, мм  М6  М8  М10  М12  М16  М20
 Стандартное межосевое расстояние, мм  120  141  180       210  246      303
 Минимальное межосевое расстояние, мм  50  55  60  70  90  110
 Стандартное расстояние от края, мм  60  71  90  105  123  152
 Минимальное расстояние от края, мм  45  50  55  60  70  130

Диаметр и длина анкера

Основными факторами, определяющими несущую способность крепления, являются: прочность бетона, диаметр крепежа и глубина его заделки в основание. Чем тяжелее прикрепляемый объект, тем больше диаметр анкера. При расчете длины необходимо просуммировать три параметра: глубину установки, толщину прикрепляемого элемента и длину выступающего конца шпильки, на который будет накручиваться крепежная гайка с шайбой.

Диаметр и глубина отверстия

Диаметр отверстия должен быть равен диаметру клинового анкера. Глубина отверстия и глубина анкеровки – два разных параметра. Глубина анкеровки – это минимальная глубина погружения шпильки ниже поверхности бетона, при которой достигаются минимальные значения нагрузок. Производители обычно указывают эту величину в характеристиках крепежных изделий. Более глубокое погружение возможно, но оно существенно не повлияет на допустимые нагрузки. Длина отверстия должна быть как минимум на 6-12 мм больше глубины заделки крепежа. В этом дополнительном пространстве соберется шлам, образовавшийся в процессе установки.

Параметры монтажа

     М6  М8  М10  М12  М16  М20
 Диаметр бура, мм  6  8  10       12  16        20
 Длина отверстия, мм       55 65  70  90  110  130
 Глубина установки, мм  49  58  62  82  102  121
 Диаметр отверстия в детали, мм   7  9     12  12  18  22
 Усилие затяжки гайки, Нм  8  15  30  50  100  200

Инструкция по монтажу
  1. Отверстие в бетонном основании просверливается буром с твердосплавным наконечником при помощи перфоратора или ударной дрели.
  2. Перед установкой дюбеля важно тщательно прочистить отверстие от бурильной крошки, используя сначала металлический ершик, а затем продувочный насос.
  3. Навинтите гайку на резьбовой конец шпильки, подложив под нее шайбу. Совместите верх гайки с торцом шпильки. Это делается для того, чтобы защитить начало резьбы от повреждения молотком.
  4. Вставьте крепеж через отверстие в прикрепляемой детали (сквозной монтаж) или непосредственно в материал (предварительный монтаж) и вбейте его ударами молотка.
  5. Завинчивайте гайку сначала от руки, пока шайба не будет плотно прилегать к поверхности, а затем затяните ключом, сделав 3-5 оборотов.

Назначение

Клиновые анкера широко используются в капитальном строительстве и при домашнем ремонте. В них возникает необходимость, когда нужно закрепить на поверхности стен, пола и потолка тяжелые предметы, брус, металлические конструкции, оборудование, инженерные коммуникации, навесные консоли, колонны, кронштейны, ограждения и перила.

Полезные советы     Обновлено: 16.11.2020 17:10:58

Источник: http://krepcom.ru:443/blog/poleznye-sovety/osobennosti-raboty-s-klinovymi-ankerami/

Наши контакты:
E-mail: [email protected]
Телефон: 8 (800) 333-21-68

Нейлоновый анкер для легкого бетона PBT

Продукция / PBT

НЕЙЛОНОВЫЙ АНКЕР PBT

НЕЙЛОНОВЫЙ АНКЕР ДЛЯ ЛЕГКОГО БЕТОНА PBT - крепежный элемент для креплений в газобетоне.



Анкер предназначен для креплений в газобетоне и пенобетоне. Благодаря широкой резьбе на внешней поверхности дюбеля, анкер надежно крепится в материал основания.
Материал дюбеля полиамид - нестареющий безусадочный материал, что позволяет обеспечить надёжную работу с материалом основания в течение многих лет.
Из-за отсутствия распорных усилий допускается крепление близко к краю и друг от друга.

В качестве крепежного элемента могут использоваться шурупы по дереву, универсальные шурупы, винты с метрической резьбой, резьбовые шпильки с метрической резьбой. Для установки анкера используется специальный ключ либо шестигранный ключ. Диапазон температур: -40°С - +80°С

L - длина анкера;
d0 - диаметр сверла;
h1 - минимальная глубина сверления;
tfix. - макс. толщина прикрепляемого материала;

Типоразмер L
мм
d0
мм
h1**
мм
Крепежный элемент
универ. шуруп / метрич. резьба
допустимые нагрузки
на вырывание
кН*
вспененный бетон
PBT 4 50 10 60 4-4,5        М4 0,3
PBT 6 50 10 60 5-6        М6 0,3
PBT 8 60 12 70 7-8        М8 0,6
PBT 10 70 14 80 9-10        М10 0,9

* коэффициент безопасности > 3

Анкеры для бетона, цена: размеры

Анкеры для бетона позволяют организовать максимально прочное и надежное крепление навесного оборудования и конструкций. Фиксация с помощью таких элементов может осуществляться:

  • механическим способом (за счет распора и силы трения). Бетонный анкер данного типа имеет распорную часть, которая помещается в основание и забивается или закручивается, что приводит к ее расширению. Благодаря этому получается прочное соединение с бетонной поверхностью;
  • химическим (клеевым) способом. Такие анкеры включают в свою конструкцию ампулу с клеевым веществом, которая разбивается после помещения в бетон. Вещество заполняет отверстие и затвердевает, образуя крепление.

Материалы изготовления и размеры бетонных анкеров

Анкеры оцинкованные

Механические распорные анкеры для бетона производятся из латуни, стали углеродистых либо нержавеющих марок. Чтобы обеспечить антикоррозионную защиту, анкерный крепеж покрывается слоем цинка (белого, желтого) толщиной до 10 мкм.

Можно также купить анкеры для бетона, изготовленные из пластика. Но следует учитывать, что они проигрывают металлическим аналогам по прочности, хотя и выигрывают в плане стоимости. Крепежные химические элементы изготавливаются на основе клеевых составов из различных смол и полимеров.

Длина анкеров для бетона обычно составляет 40 – 400 мм, диаметр – 6 – 30 мм. Геометрические параметры подбираются с учетом толщины прикрепляемых элементов. В зависимости от размеров анкеров для бетона, цена тоже будет изменяться. На формирование стоимости влияет также материал изготовления, тип метизов.

Особенности монтажа анкеров для бетона

Монтаж клинового анкера для бетона

  1. В основании необходимо просверлить отверстие такого же диаметра, что и толщина анкеров. Бетон обладает высокой прочностью, поэтому сверление лучше выполнять не дрелью, а перфоратором. При этом используются сверла со специальным покрытием, рассчитанным на работу с твердыми материалами.
  2. После образования отверстий их необходимо очистить от пыли и мусора. Исключение представляет анкер клин, который не нуждается в тщательной очистке отверстий, поскольку это не влияет на силу крепления.
  3. Крепеж помещается в подготовленное отверстие целым, без разбора на составляющие части. Затем запускается в действие распорный механизм. Как это делается, зависит от типа метизов. Это может быть забивание анкера, закручивание его гайки по часовой стрелке.

На несъемные элементы конструкция навешивается перед тем, как закручивать метиз. В случае применения химических анкеров после разбивания ампулы следует выждать 1 – 2 суток. Это необходимо, чтобы затвердел клеевой состав.

Какие бывают анкеры для бетона

Забивной анкер для бетона.

Анкер забивной для бетона

Это одна из простейших разновидностей крепежных элементов данной группы. Втулка такого метиза имеет специальные вырезы и внутренний клин. Благодаря этому она расширяется при забивании. Забивной анкер необходимо поместить в отверстие так, чтобы он кончиком упирался в дно. Удары наносят непосредственно по телу метиза либо по его клину, вставленному в изделие. Для этого применяют обычный молоток.

Рамный анкер.

Он отличается от других разновидностей наличием потайной головки. Это позволяет применять его для организации креплений в случаях, когда нужно сделать незаметным точку фиксации. Наибольшую популярность рамные анкеры получили при установке оконных, дверных рам.

Клиновой анкер для бетона.

В конструктивном плане такие метизы отличаются от других разновидностей анкеров тем, что не имеют рубашки. Втулка оснащена клином, который увеличивается в размерах при вкручивании. Последнее осуществляется посредством закручивания гайки. Анкер клин применяется для монтажа не только настенных, но и потолочных конструкций. Он обеспечивает максимально прочное соединение. Недостатком является то, что такие метизы сложны в демонтаже.

Анкеры с кольцом для бетона.

Нераспорная часть такого метиза выполнена в виде кольца, на которое и навешивается оборудование либо элементы конструкции. Принцип действия аналогичный другим механическим крепежам. Анкер с кольцом образует прочное жесткое соединение, поэтому подходит для навешивания даже тяжеловесных элементов.

Анкерный болт с крюком.

От предыдущего вида он отличается тем, что его нераспорная часть изготавливается в виде крючка прямоугольной или закругленной формы. Это позволяет многократно снимать и навешивать элементы. По жесткости фиксации метизы с крюком уступают анкерным болтам с кольцом, но зато их можно применять для установки временных конструкций, что способствует широкому применению в ремонтно-строительной сфере.

Крепеж для бетона: распорный анкер, дюбель, нагель

Самым распространенным и надежным креплением для бетона считается металлический анкер и дюбель. С помощью этих крепежно-строительных элементов возможен монтаж на стену тяжелой конструкции в виде шкафчиков, полок и других навесных элементов. На строительном рынке представлен широкий выбор дюбельных и анкерных болтов. Каждая разновидность отличается эксплуатационными характеристиками и сферой использования.

Характеристики

Главный элемент анкерного изделия — шпилька. На часть шпильки, оснащенную резьбой, накручивается гайка. Другим важным элементом считается втулка, внутренняя поверхность которой оснащена прорезями, похожими на лепестки. Чтобы крепежный элемент прочно удерживал конструкцию, смонтированную на стену, помимо использования качественных анкеров и дюбелей, важно учесть и такие факторы:

  • Насколько качественный материал, к которому крепятся изделия.
  • Типы и размеры крепежных элементов, каждый из которых выбирается с учетом эксплуатационных особенностей и нагрузки.
  • Правильность выбора места для устройства крепежа.
  • Соблюдение технологических правил установки крепежных болтов.
  • Прочностные характеристики самого изделия.
Данный тип крепежа нередко используется, когда нужно зафиксировать на стене какой-то металлический элемент.

Болты анкерного типа используются для крепления деревянных, металлических и других конструкционных объектов к поверхностям, изготовленным из прочного бетона. Сюда относятся:

  • бетонный пол и основание;
  • стены, перегородки;
  • бетонный потолок, изготовленный из ЖБ плит.

С помощью таких болтов проводится крепление балок из металла к стене. Кроме этого, крепежные элементы позволяют надежно закрепить напольные лаги либо потолочные перекрытия. Без дюбеля для бетона не удастся качественно осуществить монтаж светильника или люстры к потолку. А еще с его помощью проводится крепление бруса к бетону. Дюбеля надежно скрепляют металлические трубы и другие элементы лестничных конструкций к бетонной основе. Крепежные изделия специального предназначения позволяют зафиксировать железнодорожные рельсы к перемычкам из бетона, установленным на земле.

Для кирпича, а также для ячеистого бетона используется другой комплект крепежа, который отличается конструкцией и способом установки.

Механические виды

Распорный анкер

Фиксирующая способность данных элементов обеспечивается наличием у них специального клина.

Используется для крепления к бетонной основе предметов, обладающих внушительной массой, к примеру, столбов, стоек для ворот из металла или профнастила, габаритных промышленных установок и пр. Эти строительно-крепежные элементы оснащены специальным клином, обеспечивающим надежность крепления. Чтобы надежно закрепить оконные или дверные рамы к бетонной основе, используется рамный анкер. Это длинный крепежный элемент, оснащенный двумя зонами расклинивания, благодаря чему крепко удерживает конструкцию. Для сэндвич панелей рекомендуется использовать распорный дюбель, изготовленный из высококачественного нейлона.

Металлический, полимерный или нейлоновый забивной

С помощью такого крепежа осуществляется быстрый монтаж лаг, деревянного бруска, металлического швеллера и других конструкционных элементов к бетонной поверхности. Сначала бетонный пол или плиту необходимо просверлить, затем анкер забивается в полученное отверстие молотком. После на это место монтируется то, что требовалось установить. С помощью шпилек, которые фиксируются гайками, проводится окончательная фиксация. Специалисты не советуют использовать забивные крепежи для старого пористого бетона, а также для легких бетонов, к примеру, газо- и пеноблоков.

Крепеж PFG

Такие элементы целесообразно использовать, когда поверхность, к которой что-то будет фиксироваться, не отличается высоким качеством.

Применяются для работы с сооружениями из бетонов низкого качества. Кроме этого, такой крепеж подойдет для фиксации элементов, таких как профиля, на потолках и стенах в ветхих зданиях. Метиз отличается от остальных большей площадью расширения. Существуют PFG дюбеля, которыми к поверхности фиксируются тросы, веревки. Такие разновидности крепежей оснащены специальным кольцом, которое часто используется для установки люстр, светильников. Анкерные PFG элементы, которые выглядят как буква «Г» в основном применяются для монтажа на стеновую поверхность водонагревателей.

Нагель по бетону

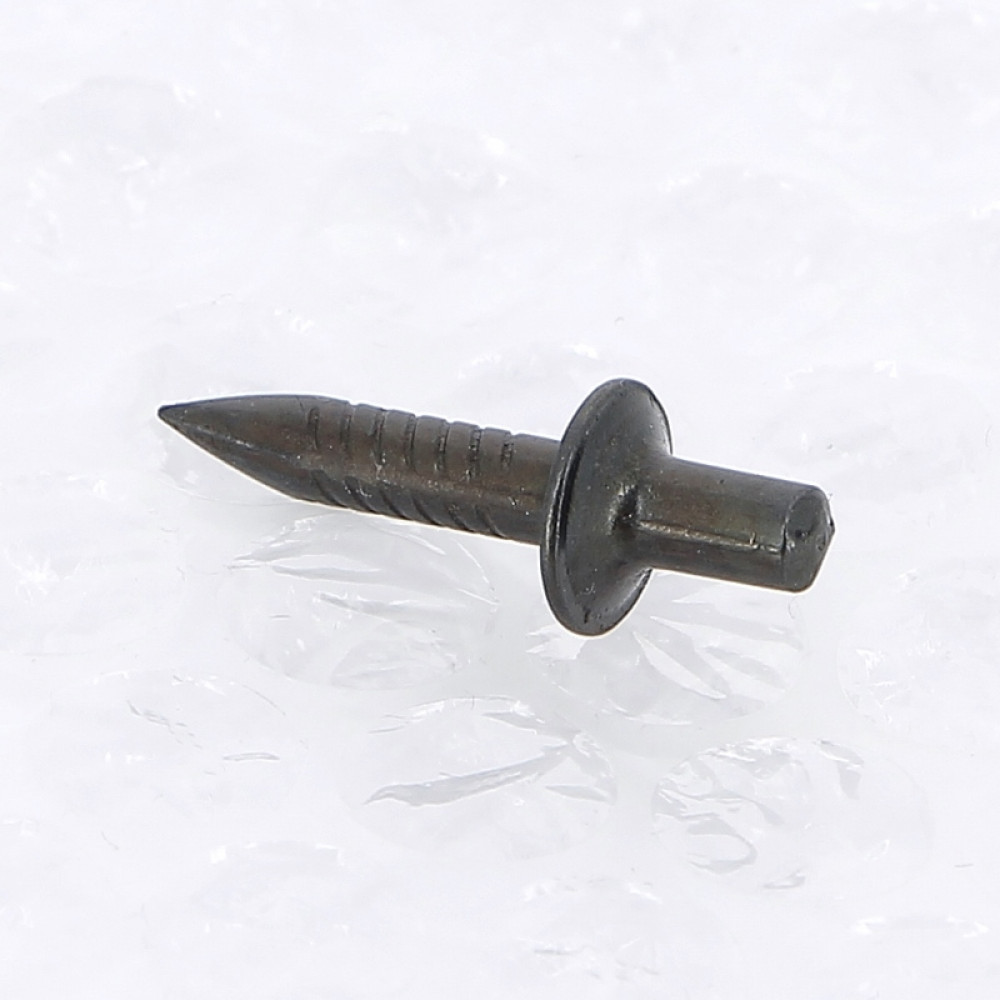

Это специальные гвозди, используемые для крепления необходимых объектов в сложных участках — у краев бетонной вертикальной поверхности. Нагелю не требуется дополнительной фиксации, потому что крепеж вкручивается непосредственно в просверленное заранее отверстие. Чтобы крепление приобрело большую прочность, перед вкручиванием нагеля рекомендуется залить в отверстие немного эпоксидного клея.

Клиновой крепеж

Прочность фиксации элемента обеспечивается клином, который становится шире в момент его вбивания.

Такой тип болтов используется для фиксации к бетону тяжелых элементов, к примеру, металлической стойки, бетонного столба, укрепленного с помощью арматуры, строительных лесов. Перед установкой клинового дюбеля предварительно просверливается отверстие, при этом крепление крепежа осуществляется без рубашки. Во время вкручивания клин, расположенный по центру втулки, постепенно расширяется. Когда дюбель будет забит, важно не забыть хорошо затянуть гайку, которая фиксирует болт после расширения пробки.

Дюбель для крепления провода и гофры

Крепеж кабеля или гофры осуществляется специальными болтами-клипсами, имеющими форму хомута, причем сам хомут бывает 2 разновидностей — для плоских и круглых кабелей, например, таких как KLD и RG 6. Сначала в бетоне высверливается отверстие, после в хомут закладывается кабель, затем дюбель проталкивается в отверстие. Боковые стороны клипсы оснащены специальными насечками, надежно удерживающими крепеж.

Хомут вместе с кабелем фиксируется в уже готовом отверстии в стене.

Химические

Представляют собой шуруп для бетона, для надежной фиксации которого используется специальный затвердитель. Перед монтажом дюбеля предварительно сверлится отверстие, куда вставляется ампула с клеем. Далее вкручивается шпилька, после элементы оставляют на указанное в инструкции время для полного высыхания. Нагрузка на крепежную систему противопоказана, пока клеящий состав полностью не подсохнет. Важно помнить, что длительность высыхания зависит от многих факторов, в том числе от погодных условий, температуры окружающей среды.

Химические дюбеля часто используются, если есть необходимость надежно прикрепить дерево к бетону, к примеру, лаги, на которые потом лягут доски для пола. Для фанеры под ламинат, помимо дюбелей, рекомендуется дополнительно применять специальный клей. Укладка утеплителя и ламината проводится только после полного высыхания клеевой прослойки.

Применение

Прежде чем установить дюбель с гайкой, сначала следует проделать в бетонном основании отверстие, размер которого должен быть таким, чтобы втулка входила туда с применением небольшого усилия. Для формирования отверстия рекомендуется воспользоваться перфоратором или буром со специальными насадками. После необходимо очистить отверстие от мусора и вставить туда болт. Гайку важно затягивать до тех пор, пока распорка качественно не зафиксирует крепежную систему. Затем гайку скручивают, оставив свободным резьбовый конец, чтобы потом на него установить закрепляемый предмет. В конце нужно надеть шайбу, после чего накрутить гайку.

Особенности монтажа анкеров разных видов

Анкера – вид крепежа (метизы), фиксирующиеся различными способами в подготовленное отверстие.

Применяются для обеспечения надежного крепления тяжелой конструкции (легкие конструкции крепятся на дюбеля).

Анкера крепятся в бетон, камень, полнотелый кирпич. При монтаже в других менее плотных основаниях применяют дюбеля.



Основные разновидности

По способу монтаж анкеров делятся на предназначенные для сквозного монтажа через прикрепляемую деталь, и трубеющие предварительной установки.

К первому виду относятся:

Ко второму виду все остальные.

Основные виды анкеров:

  1. Забивной анкер;
  2. Втулочный анкер;
  3. Анкер для высоких нагрузок;
  4. Химический анкер;

Забивной анкер

Бывают 2-х видов – стальные и латунные.

Внешний вид похож, но принцип работы отличается.

Стальной анкер состоит из 2-х элементов – цанги с внутренней резьбой с лепестковыми пропилами и клина, который вставлен внутрь).

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. С помощью любого крепежа с соответствующей размером и резьбы производится крепление.

Латунный анкер сделан из латуни, что повышает его коррозионные свойства, представляет из себя цилиндрическую цангу сложной формы с внутренней метрической конусообразной резьбой.

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. Монтаж осуществляется с помощью соответствующего по размеру метрического крепежа, который расклинивает цангу в отверстии при закручивании. Для предотвращения прокручивания в отверстии анкер имеет рифленую наружную поверхность.



Клиновый анкер

Используется прежде всего, для прочной фиксации и крепления тяжелого оборудования.

Фиксируются за счет специального «якоря» на теле клинового анкера, который расклинивается при вытаскивания.

Инструкция монтажа:

Монтаж осуществляется забиванием анкера в просверленное отверстие.



Втулочный анкер

Состоит из 3х и более элементов, в зависимости от конструктивных особенностей.

Основные элементы – цанга, расклинивающий элемент, резьбовой стержень (или болт или винт). Вставляется в отверстие и при закручивании клиновой элемент входит в цангу, которая распирается в отверстии.

К данным видам крепежа относится:

  1. Анкерный болт с гайкой
  2. Анкерный болт



Анкер для высоких нагрузок

Конструктивно похожи с втулочными анкерами, но имеют усиленные многосоставные элементы, которые повышают площадь распора и позволяют создать большее усилие.

К данным видам крепежа относится:

Анкер двухраспорный



Химический анкер

Данный крепеж представляет из себя специальные растворы на основе смол, которые при смешивании застывают в материале основания со вставленным крепежным элементом.

Данные растворы имеют большую адгезию к материалу основания и выдерживают большие физические нагрузки – это позволяет надежно закрепить практически любой элемент.

Инструкция монтажа:

  1. Сверлится необходимое отверстие, тщательно отчищается от пыли крошек.
  2. Заливается раствор и вставляется крепежный элемент.

Как правило при нормальных условиях застывание анкера происходит в течение 20-30 минут (зависит от влажности, температуры).

Полезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

Анкеры и дюбели

Дюбель или анкер- что выбрать?

Каждый вид анкера крепиться по-разному, имеет разную форму, и уровень фиксации. Давайте рассмотрим некоторые, что бы вы могли, определится с тем, какой нужен вам.

Забивной анкер – используется в строительных работах чаще всего, потому что он используется для любого вида монтажа, у него имеется внутренняя резьба, которая обеспечивает плотный стык с поверхностью. Их изготавливают из разнообразных металлов, множество из них не поддаются коррозии.

Рамный анкер – используется в установке оконных и дверных рам. Такой анкер применяется к деревянным поверхностям, пластиковым, а также бетонным и кирпичным, но средней прочности.

Анкер-клин используют в монтажных работах для подвесных конструкций, потолков и металлических деталей. Подходит для бетона и плотных строительных камней, с высокой прочностью. Не рекомендуется использовать для пористых и пустотных поверхностей.

Распорный – при ввинчивании анкер расширяется, что дает возможность очень плотного крепления с поверхностью. Его используют для изделий из низкого качества, он выдерживает тяжёлые и среднетяжёлые крепления в бетонных изделиях.

Для крепления гипсовых изделий используют специальный анкер, который изготавливают из нейлоновых материалов и стали. Подбирать нужно в соответствии с качеством гипсокартона, а также размерами, что бы не произошло в процессе работы надломов и подвижных конструкций.

Химический – его используют для пенобетона. Самый прочный вид крепежа, внутрь которого заливают раствор, который попадая в отверстия, проникает в поры поверхности, образуя очень прочное сцепление между анкером и самой поверхностью, такие крепежи выдерживают высокие нагрузки.

Важно подобрать правильный диаметр, длину и степень нагрузки, также учитывать прикрепляемое устройство, тогда использование его будет максимально качественным.

Рассмотрим дюбель. Дюбель зачастую применяют вместе с саморезами и шурупами, изготавливаются чаще из пластмассовых материалов и металлических.

Пластиковый распорный дюбель - во время установки он не гнется и не ломается. Дюбель ,соприкасаясь с предметом, создает устойчивую конструкцию.

Дюбель-бабочка – предназначен для изделий, которые имеют пористую структуру или пустоты. При ввинчивании конец расширяется, что дает возможность прочно прилегать к поверхности, такой дюбель используют часто для работы с гипсокартонном.

Дюбель гвоздь – его можно назвать универсальным. Такой дюбель применяется к дереву, бетону, гипсокартонных изделий, кирпичу, пенобетону, используют для крепежей плинтусов, дюбель забивается молотком.

Дюбель-саморез устанавливается без предварительного сверления, закрепляется шурупом, предназначается для гипсокартонных изделий.

Их также нужно выбирать в соответствии с материалами, размерами и степенью нагрузки.

Анкер по сравнению с дюбелем более прочный, используется для более тяжелых креплений, для наружных работ, он имеет больше трения с поверхностью, что обеспечивает высокую плотность и прочность, не вызывает движения в месте установки. Для демонтажа потребуется намного больше усилий и затрат, потому что крепление с поверхностью очень прочное. В то время как дюбель можно вытащить. Поэтому для более высоких нагрузок, советуем использовать первый.

Купить дюбель, анкер в г. Киев по оптовым ценам. Купить продукцию оптом Украина.

Эпоксидная смола для анкеровки дюбелей | Стальная труба | Арматура

Самый прочный из всех эпоксидных анкерных клеев

Несущие анкерные болты • Арматура • Дюбельные стержни • Анкеровка труб

Нечувствительность к влаге Rapid Set

DBA 700 - двухкомпонентный, 100% твердый, быстро схватывающийся, неабразивный, высокомодульный эпоксидный гель. DBA 700 разработан для использования с насосным оборудованием для дозирования смеси, а также упакован в простые в использовании двухкомпонентные картриджи.DBA 700 имеет цветовую кодировку для обеспечения безошибочного смешивания. DBA 700 прост в использовании и не подвержен влиянию влаги.

Доступен в:

Двойные картриджи • Комплекты по 2 галлона • Комплекты по 10 галлонов

ПРИМЕЧАНИЕ. Работает) Диспенсер.

DBA 700, эпоксидный анкерный клей , самый прочный из всех клеев для дюбелей и анкеров.Он изготовлен из лучших материалов, что позволяет использовать его в самых требовательных сферах. При более чем 8000 фунтов на квадратный дюйм DBA 700 обеспечивает надежную фиксацию и фиксацию, как никакой другой эпоксидный клей.

DBA 700 рекомендуется для анкеровки арматурных стержней, дюбелей и анкерных болтов подшипников. Кроме того, DBA 700 представляет собой нечувствительную к влаге эпоксидную смолу и может с уверенностью использоваться при появлении влаги. DBA 700, анкерный эпоксидный материал , доступен в версии быстрого схватывания , при этом материал имеет быстрое схватывание за пять минут .

DBA 700 рекомендуется для анкеровки арматурных стержней, дюбелей и анкерных болтов подшипников. Кроме того, DBA 700 представляет собой нечувствительную к влаге эпоксидную смолу и может с уверенностью использоваться при появлении влаги. DBA 700, анкерный эпоксидный материал , доступен в версии быстрого схватывания , при этом материал имеет быстрое схватывание за пять минут . Версия «быстрой установки» является стандартной при покупке двухкомпонентных картриджей. Эти картриджи обеспечивают безошибочное смешивание с минимальной очисткой или без нее.К каждому двухкомпонентному картриджу прилагается статический смеситель. Поскольку оба материала перекачиваются из картриджа, они тщательно перемешиваются и вводятся в желаемую область для быстрого схватывания. Аппликатор A-300 продается отдельно и может использоваться неограниченное время для дозирования DBA 700. Мы настоятельно рекомендуем этот тип. раздача, особенно на удаленных строительных площадках, где загрязнение продукта может привести к задержке графика. Каждый двухкомпонентный картридж содержит 800 миллиметров, одну смолу и один катализатор.В качестве отличной анкерной эпоксидной смолы , DBA 700 настоятельно рекомендуется для нечувствительной к влаге эпоксидной смолы , а также для примыкания бетонных плит для строительства шоссе или любого аналогичного проекта, требующего подходящего продукта для склеивания и анкеровки дюбелей.

DBA 700 отлично подходит для приклеивания поручней к бетонным плитам, особенно когда присутствует влага и нельзя использовать другие продукты. DBA 700 также упаковывается в контейнеры для массовых грузов с более длительным «временем схватывания», чтобы приспособиться к более крупным приложениям, где иногда используются сотни дюбелей или других анкерных материалов.DBA 700 имеет цветовую кодировку для безошибочного смешивания на рабочем месте. Это гарантирует, что материал был смешан в соответствии со спецификациями, и все закрепления эпоксидной смолой могут быть выполнены с уверенностью. DBA 700 показал превосходные результаты при креплении к бетонным плитам под воздействием влаги, а также тяжелого производственного оборудования. Поскольку некоторое оборудование испытывает постоянную вибрацию, DBA 700 оказался лучшим продуктом для защиты этих типов оборудования.

Мы в Superior приветствуем ваши вопросы и запросы.Позвоните нам в любое время по бесплатному телефону 800-476-2072

Процедуры нанесения анкерных болтов, дюбелей и арматуры эпоксидной смолой

Руководство по нанесению эпоксидной смолы

Наиболее важными аспектами при использовании эпоксидных смол являются подготовка поверхности и смешивание материалов. Другие факторы включают правильную технику нанесения и влияние температуры на смешивание, нанесение и отверждение материала.

Информация в техническом паспорте отдельных продуктов Prime Resins поможет вам выбрать правильный продукт для конкретного применения. Эти инструкции дополняют эту информацию и включают более подробные сведения, которые могут пригодиться как разработчикам, так и специалистам по нанесению.

При правильном использовании эпоксидные смолы представляют собой продукт премиум-класса для ремонта и консервации конструкционного бетона; однако есть приложения, где подходят другие материалы. Если вы не уверены, какой продукт выбрать , позвоните своему техническому консультанту или по основному номеру 800-321-7212 .

Практическое руководство: анкерные болты, дюбели и арматура с эпоксидной смолой Эпоксидную смолу

можно использовать для анкеровки болтов, дюбелей и арматурных стержней, т. Е.арматура, в бетон и кладку. Эти системы демонстрируют высокую прочность сцепления, прочности на разрыв и сжатие и нечувствительны к влаге после отверждения.

Выбор правильного продукта

Используйте Prime Bond 3000 или Prime Bond 3100 для получения жидкого раствора для горизонтального нанесения.

Используйте Prime Bond 3900 LPL для горизонтальных применений, где требуется долгая жизнеспособность.

Используйте Prime Gel 2100 или Prime Gel 2000 для получения раствора без провисания для вертикальных и потолочных работ.

Порядок подачи заявления

Обязательно используйте надлежащие средства индивидуальной защиты, указанные OSHA или соответствующим органом по безопасности труда в вашем регионе. Проконсультируйтесь с паспортом безопасности конкретного продукта, который вы используете, для получения информации о безопасности, оказании первой помощи и очистке.

A. Размеры отверстия
Кольцевое пространство между анкером и отверстием должно быть как можно меньше, но при этом обеспечивать простоту установки. Глубина заделки:

1- Когда основание имеет прочность на сжатие 3000 фунтов на квадратный дюйм и выше, или анкерные болты имеют резьбу, минимальная глубина в 10 раз превышает диаметр болта.

2- Когда основание имеет прочность на сжатие менее 3000 фунтов на квадратный дюйм или при заливке гладких болтов, минимальная глубина заделки должна быть как минимум в 15 раз больше диаметра болта.

B. Подготовка поверхности
Болты, дюбели или арматура должны быть чистыми, сухими и обезжиренными.
Сухое бурение: вакуум или продувка скважины сжатым воздухом, не содержащим масла.
Мокрое бурение: промойте скважину чистой водой для удаления остатков бурового раствора. Удалите стоячую воду. Желательно дать отверстию (ям) высохнуть.

C. Смешивание

Для облегчения смешивания и обращения эпоксидная смола и заполнитель должны быть кондиционированы до 70 ° F (21 ° C). Перемешайте каждый компонент отдельно, соскребая со стенок и дна емкости. Смешайте оба компонента вместе и полностью перемешайте с помощью низкоскоростной дрели при максимальной скорости 600 об / мин в течение 2-3 минут. Добавьте чистый, сухой кварцевый песок 30-50 меш, как указано, и тщательно перемешайте.

Коэффициенты и доходность
Поверхность Эпоксидная Макс.Amt. Кремнеземный песок 30-50 меш Прибл. Выход
Горизонтально Prime Bond 3000 или
Prime Bond 3100
2 части по объему 508 кубических дюймов
Прайм Бонд 3900 LPL 3 части по объему 646 кубических дюймов
Вертикальный / потолочный Prime Gel 2000 или
Prime Gel 2100
1 часть по объему 369 кубических дюймов

Д.Установка
Для горизонтальных поверхностей приемлемы два метода.

1- Залейте эпоксидный раствор в отверстие, вставьте болт, дюбель или арматуру и перемещайте его вверх и вниз. Слегка коснитесь, чтобы обеспечить полное встраивание.

2- Вставьте болт, дюбель или арматурный стержень в просверленное отверстие и залейте его эпоксидным раствором. При необходимости используйте шаблон или клинья для удержания на месте.

Для вертикальных и потолочных поверхностей :
Нанесите эпоксидный раствор в просверленное отверстие с помощью ручного или механического пистолета для конопатки с наконечником большого диаметра и полиэтиленовой удлинительной ванночки.Вставьте болт, дюбель или арматуру и двигайте вперед и назад, чтобы обеспечить полное закрепление. При необходимости установите на место с помощью шаблона или клиньев.

E. Отверждение
Время отверждения зависит от температуры основы. Чтобы ускорить отверждение, предварительно нагрейте болты примерно до 150 ° F (66 ° C) во время установки и поддерживайте искусственный нагрев болта и окружающей области.

F. Очистка
Перед отверждением эпоксидные смолы можно удалить с инструментов и оборудования с помощью ксилола или разбавителя для лака.

Поведение арматурных стержней в небольших бетонных блоках на шпонки для скользящих перекрытий на железнодорожных мостах

В последние годы было проведено несколько исследований, посвященных изучению скользящих перекрытий для железнодорожных мостов. При проектировании направляющих для скользящих плит одним из наиболее важных факторов является оценка прочности на сдвиг боковых опорных бетонных блоков, в которые заделаны дюбельные стержни. Прогнозы поведения дюбелей арматурных стержней по существующим моделям значительно отличаются.Таким образом, в этом исследовании фактическое поведение стержней арматуры, встроенных в небольшой бетонный блок, было тщательно исследовано с помощью экспериментов. Переменными испытаний были прочность бетона на сжатие, диаметр дюбеля арматурного стержня и предел текучести, толщина образца и расстояние между дюбелями арматурного стержня. Прогнозы существующей модели значительно отличались от результатов испытаний. Максимальное усилие дюбеля увеличивалось по мере увеличения прочности бетона на сжатие и диаметра дюбеля, в то время как оно не увеличивалось значительно с другими параметрами испытаний.В отличие от существующих моделей, сдвиговое скольжение при максимальной силе дюбеля уменьшалось по мере увеличения диаметра арматурного стержня дюбеля. Существующие модели значительно занижали максимальное усилие на дюбели для дюбелей малого диаметра и завышали его для дюбелей большого диаметра. Эта работа может быть полезна для разработки более рациональной модели, отражающей фактическое поведение стержней арматуры, встроенных в небольшие бетонные блоки.

1. Введение

Современные железнодорожные мосты оснащены непрерывно сварными рельсами (CWR) без каких-либо швов для повышения комфорта езды и высокоскоростного движения поезда.В таких железнодорожных мостах на рельсах могут возникать дополнительные осевые напряжения из-за расширения и сжатия конструкции моста из-за изменения температуры. Такое поведение называется взаимодействием путевого моста. Для подавления этого эффекта обычно используются железнодорожные мосты с простой опорой и короткими пролетами. Эффект взаимодействия следует тщательно контролировать с помощью специальных типов креплений или рельсовых компенсаторов в случае длиннопролетных мостов. Однако эффективность этих методов ограничена, и они могут вызвать дополнительные проблемы, такие как проблемы с обслуживанием.

Недавно Lee et al. [1] провели предварительные исследования по конструкции скользящего пути плиты, в котором слой скольжения с низким коэффициентом трения помещается между нижней частью дорожки плиты и верхней частью настила моста в качестве альтернативного метода уменьшения взаимодействия между путями и мостами. Система скользящих плит перекрытия разделяет продольное поведение пути бетонных плит и настила моста, чтобы предотвратить передачу продольного смещения из-за температурного расширения и сжатия моста на CWR через путь плиты.Ли и др. [2, 3] сообщили, что дополнительное осевое напряжение вдоль рельса из-за эффекта взаимодействия рельсового пути с мостом было уменьшено на 80–90%, когда была принята система скользящих путей, по сравнению с традиционной системой рельсового пути плит.

Поскольку мосты и пути из бетонных плит отделены друг от друга слоями скольжения, необходимо реализовать опорные конструкции для противодействия поперечной нагрузке, которая возникает из-за силы удара поезда, бокового ветра, центробежных нагрузок на изогнутых железных дорогах и изменения температуры. в изогнутых рельсах.На рис. 1 представлен концептуальный чертеж направляющей для плиты скольжения, включающей настил моста, слой скольжения и боковые опорные бетонные блоки. Как показано на рисунке, несколько арматурных стержней устанавливаются в боковые опорные бетонные блоки, чтобы они могли выдерживать боковую нагрузку из-за поведения стержней в виде дюбелей.


Для проектирования боковых опорных бетонных блоков Lee et al. [4] использовали существующую модель [5, 6], чтобы учесть боковую нагрузку, которой может противостоять поведение дюбеля арматурных стержней.Несмотря на то, что структурное поведение дюбелей арматурных стержней является основной проблемой при проектировании, экспериментальная проверка относительно ограничена в отношении поведения дюбелей арматурных стержней в небольшом бетонном элементе, таком как боковой поддерживающий бетонный блок. В нескольких исследованиях экспериментально изучалось поведение арматурных стержней в дюбелях; однако только одна сторона арматурных стержней была залита бетоном [7, 8] или поведение дюбеля не было полностью определено из-за трения сдвига вдоль поверхности раздела бетона [9, 10]. Кроме того, в литературе представлено несколько моделей [5, 11, 12]; тем не менее, предсказания поведения дюбелей арматурных стержней этими моделями значительно различаются.

Таким образом, в этом исследовании фактическое поведение дюбелей арматурных стержней в небольшом бетонном элементе исследуется с помощью обширной экспериментальной программы, в которой основное внимание уделяется поведению дюбелей по отношению к бетонному ядру [5], в котором преобладает несущая способность бетона, а не против бетонного покрытия, включающего трещины раскола [6]. Влияние тестовых переменных на поведение дюбеля исследуется на основе экспериментальных результатов. Кроме того, применимость существующих моделей исследуется путем сравнения экспериментальных результатов с прогнозами модели.

2. Существующие модели поведения дюбелей арматурных стержней

Существующие модели [5, 11, 12], использованные для теоретического исследования поведения дюбелей арматурных стержней, залитых в бетон, сведены в Таблицу 1. Следует отметить, что только модели, которые описывают рассмотрено поведение дюбелей арматуры по отношению к бетонной сердцевине. Как показано в таблице, MC10 [12] и Soroushian et al. [5] описал реакцию дюбеля на сдвиг и скольжение, в то время как Randl [11] проанализировал только максимальную силу дюбеля. Основными параметрами, рассматриваемыми в моделях, были прочность бетона на сжатие, предел текучести дюбельной арматуры и диаметр дюбельной арматуры.Модель, представленная в MC10, очень похожа на простую модель Рэндла, в то время как модель, предложенная Сорушианом и др. отличается, потому что он основан на несущей способности бетона под дюбельной арматурой [13]. Подробная модель Рэндла также учитывает несущую способность бетона; тем не менее, это в основном основано на деформированной форме дюбельной арматуры, залитой в бетон.


Модель Уравнения

Soroushian et al.[5]
,
где,, и

Randl [11]
(ii) Простая модель
, где - прочность бетонного куба на сжатие

MC10 [12]
, где для бетона C20∼2C50 - умноженное на диаметр стержня дюбеля

На рис. 2 показано максимальное усилие на дюбель, оцененное с использованием существующих моделей для исследования влияния двух основных параметров (прочности бетона и арматуры) на поведение стержней дюбелей.Следует отметить, что значение 1,6 использовалось для учета верхнего предела, указанного MC10 [12]. Как видно на рисунках, модели, предложенные MC10 [12] и Randl [11], обеспечивают аналогичные прогнозы максимальной силы дюбеля и ее изменения в зависимости от прочности бетона на сжатие или предела текучести дюбеля. Напротив, максимальная сила дюбеля, предсказанная моделью Сорушяна и др., Ниже, чем предсказанная другими моделями. Эта тенденция становится более очевидной при увеличении прочности бетона на сжатие.Поскольку проверки, проводимые в литературе, обычно сосредоточены на материалах нормальной прочности [5, 11], необходимо провести дополнительные эксперименты для изучения поведения дюбелей арматурных стержней, залитых в бетон, особенно когда бетон с высокой прочностью на сжатие (более 50 МПа) или дюбель используется арматура с высоким пределом текучести (более 400 МПа).

3. Программа испытаний дюбелей арматурных стержней в бетоне

В этом исследовании была проведена обширная экспериментальная программа для изучения поведения дюбелей арматурных стержней в небольшом бетонном элементе.В программе учитывались следующие параметры испытаний: прочность бетона на сжатие, предел текучести арматуры, диаметр арматуры, толщина образца бетона и расстояние между арматурными стержнями. В этом разделе представлен обзор программы.

3.1. Сводка образцов для испытаний
3.1.1. Параметры испытаний

Прочность бетона на сжатие, предел текучести арматуры и диаметр стержня рассматривались в качестве основных параметров испытаний, поскольку они обычно рассматривались в литературе [5, 11, 12]. Были рассмотрены две целевые значения прочности на сжатие для бетона, то есть 30 и 60 МПа, поскольку прочность на сжатие бетона 30 МПа была принята для плит в направляющих скользящих плит, где будет установлен бетонный анкерный блок с дюбелями.Кроме того, было рассмотрено значение 60 МПа, поскольку в будущем будет применяться высокопрочный бетон. Для дюбельной арматуры учитывались пределы текучести 400 МПа и 600 МПа. Были рассмотрены три вида номинальных диаметров арматуры: 12,7, 19,1 и 25,4 мм. В дополнение к основным параметрам испытаний были рассмотрены эффекты толщины образца бетона и расстояния между дюбелями арматурных стержней.

Испытательные образцы были разработаны на основе образцов, использованных в предыдущих исследованиях [5]. В испытательных образцах было рассмотрено несколько случаев для расстояния между дюбелями в соответствии с расположением арматуры в бетонных настилах железнодорожных мостов.Следовательно, учитывая, что продольные и поперечные расстояния между арматурными стержнями в бетонном настиле, как правило, составляют 150 мм, толщина образца и расстояние между дюбелями арматурных стержней в образцах были установлены равными 150, 200 или 250 мм.

Подробные сведения об испытательных переменных представлены в таблице 2 и на рисунке 3.

диаметр арматуры (мм) 600

Образец Прочность бетона на сжатие (МПа) Предел текучести дюбеля (МПа) Расстояние между дюбелями арматуры (мм) Толщина образца (мм)

NC-N13-200 30 400 12.7 200 150
NC-N19-150 30 400 19,05 150 150
NC-N19-200 30 30 200 150
NC-N19-250 30 400 19,05 250 150
NC-N25-200 30 400 150
NC-h23-200 30 600 12.7 200 150
NC-h29-200 30 600 19,05 200 150
NC-h35-200 30 30 30 200 150
HC-N13-200 60 400 12,7 200 150
HC-N19-200 60 60 400 150
HC-N25-200 60 400 25.4 200 150
HC-h23-200 60 600 12,7 200 150
HC-h29-150 60 150 150
HC-h29-200 60 600 19,05 200 150
HC-h29-250 60 600 150
HC-h35-200 60 600 25.4 200 150
NC-N19-200-2 30 400 19,05 200 200
NC-N19-200-2.5 30 400 19,05 200 250


3.1.2. Подробная информация об образцах для испытаний

С учетом переменных испытаний, форма образца, включая расположение дюбелей арматурных стержней, представлена ​​на рисунке 4.Как показано на рисунке, чтобы исключить влияние трения бетона вдоль поверхности раздела бетона, в образцы устанавливают гладкую тонкую пластину толщиной 0,2 мм в направлении приложенной нагрузки. Через тонкую пластину проходят два стержня с дюбелями, так что только стержни могут противодействовать приложенной нагрузке.


Расстояние между двумя дюбелями было установлено равным 150, 200 или 250 мм, чтобы имитировать расстояние между дюбелями арматуры в направлении приложенной силы сдвига.Чтобы учесть влияние эффективной ширины бетона, окружающей арматурные стержни дюбелей в поперечном направлении, толщина образцов в большинстве случаев была установлена ​​равной 150 мм, так как расстояние между стержнями в мостовых настилах обычно составляет 150 мм. Кроме того, учитывались еще две толщины 200 и 250 мм.

Относительно большое количество арматурных стержней D19 было заделано рядом с зоной загрузки для предотвращения нежелательного местного разрушения из-за непреднамеренного обрушения бетона.

3.1.3. Контрольно-измерительные приборы

На рис. 5 показаны детали приборов, используемых для измерения поведения стержней арматуры во время испытания.Как показано на рисунке, к поверхности образца прикреплены четыре LVDT; два LVDT прикреплены вдоль направления приложенной нагрузки для измерения сдвига вдоль границы раздела между бетонными блоками, и еще два LVDT прикреплены вдоль дюбелей арматурных стержней для измерения раскрытия границы раздела во время испытания. Поскольку два LVDT используются как один комплект, среднее скольжение при сдвиге и раскрытие границы раздела фаз можно оценить по данным измерений. Помимо LVDT, на дюбельную арматуру перед заливкой бетона крепятся два электрических тензодатчика.Когда образец изготовлен, электрические датчики размещаются на границе раздела так, чтобы можно было измерить деформацию стержней дюбелей во время испытания.


3.2. Свойства материала

Чтобы измерить фактическую прочность бетона на сжатие, были изготовлены цилиндры ϕ 100 × 200, когда бетон заливался в образцы. Фактическая прочность бетона на сжатие была измерена во время испытания поведения арматуры на дюбель. Следует отметить, что испытания бетона на прочность на сжатие и поведение дюбелей были проведены по крайней мере через 28 дней после заливки бетона.В испытании на сжатие с цилиндрами средняя прочность бетона на сжатие для серий NC и HC составила 32,1 МПа и 67,6 МПа соответственно.

Для измерения предела текучести дюбелей были проведены испытания на прямое растяжение с использованием арматурных стержней, используемых в образцах в качестве дюбелей. Испытания проводились в соответствии с процедурой, представленной в ISO 6892-1: 2009 [14]. Предел текучести арматурных стержней был оценен методом смещения 0,2% с использованием зависимости напряжения от деформации стержней, и они сведены в Таблицу 3.Как показано в таблице, дюбельные стержни, использованные в испытательных образцах, демонстрируют предел текучести, превышающий номинальный предел текучести в 400 или 600 МПа.

Предел текучести (МПа) 4

Обозначение Номинальный диаметр (мм) Номинальный предел текучести (МПа) Измеренный
Предел текучести (МПа)
N13 12.7 400,0 510,9 624,8
N19 19,1 400,0 549,5 617,0
N25 9015 9015 9015 12,7 600,0 715,8 740,3
h29 19,1 600,0 686,9 778,2
h35 600,0 668,6 822,6

3.3. Процедура испытания

Чтобы исследовать поведение стержней арматуры в виде дюбелей, нагрузка была приложена в направлении по границе раздела к несущим пластинам, размещенным на образцах для испытаний. Для приложения нагрузки использовалась машина мощностью 1000 кН. Практически трудно достичь сдвигового трения вдоль границы раздела из-за многократного нагружения от поездов. Таким образом, перед проведением испытания нагрузка, соответствующая 5–20% расчетной допустимой нагрузки для максимального усилия дюбеля, прикладывалась 25 раз, чтобы устранить трение сдвига из-за адгезии между тонкой пластиной и бетонной матрицей.Процесс циклической предварительной нагрузки был отнесен к стандартной процедуре испытания соединителей со сдвигом шпильки, предусмотренной в Еврокоде 4, B.2 [15]. Затем было проведено испытание на статическую нагрузку при скорости контроля смещения 1 мм в минуту. На рисунке 6 показана испытательная установка до приложения нагрузки.


4. Результаты испытаний и исследования
4.1. Виды отказа и поведение дюбелей арматуры
4.1.1. Режим отказа

Образцы трещин наблюдались во время испытания, чтобы исследовать типичный режим отказа для поведения дюбелей арматурных стержней.Ни один из образцов не показал трещин раскалывания до достижения максимального усилия дюбеля. После достижения максимального усилия дюбеля приложенное усилие значительно уменьшилось, так как трещины раскола бетона возникли под арматурными стержнями дюбеля. Типичные рисунки трещин, наблюдаемые после испытания, показаны на рис. 7.

Из этих рисунков можно сделать вывод, что сопротивление сдвигу из-за поведения стержней арматуры значительно зависит от прочности на сжатие бетона, который поддерживает стержни. , а не предел текучести стержней.В соответствии с режимом разрушения, наблюдаемым в ходе испытания, максимальное усилие на дюбели арматурных стержней может быть увеличено путем контроля трещин раскола бетона за счет эффекта удержания, который может быть достигнут путем ограждения бетона рядом с дюбелями арматурных стержней с помощью арматурных стержней.

4.1.2. Реакция на сдвиговое усилие проскальзывания дюбеля

Репрезентативные реакции сдвигового выскальзывания дюбеля представлены на рисунке 8. Эти реакции были получены в результате испытаний образцов NC-N13-200, NC-N19-200 и NC-N25-200.Для подробного анализа результаты испытаний сравнивали с поведением дюбелей, предсказанным Сорушианом и др. [5] и MC10 [12], которые оценили максимальную силу дюбеля в дополнение к отклику сдвиговой силы скольжения дюбеля. Следует отметить, что MC10 предсказал сдвиговое скольжение, соответствующее максимальной силе дюбеля, составляющей от 0,1 до 0,2 диаметра арматурного стержня дюбеля. Таким образом, в этом исследовании для прогнозирования отклика сдвиговой силы скольжения дюбеля было выбрано 0,15 диаметра дюбеля арматурного стержня.

Как показано на рисунке 8 (а), в образце NC-N13-200 максимальное усилие на дюбель, измеренное в ходе испытания, составляет 39.3 кН, что значительно выше, чем максимальные усилия на дюбелях 21,1 и 26,4 кН, предсказанные Сорушианом и др. [5] и MC10 [12] соответственно. В первую очередь это произошло из-за небольшого диаметра дюбелей арматуры. Из-за малого диаметра эффект перегиба после деформации дюбелей в арматурных стержнях значительно увеличивал силу дюбелей до того, как испытательный образец показал трещины раскалывания под дюбелями арматурных стержней. Об этом явлении также можно судить по силе отклика на сдвиговой штифт.Жесткость при сдвиговом скольжении, превышающем 0,15 номинального диаметра стержней дюбелей, была значительно меньше, чем на более раннем этапе. Как правило, существующие модели [5, 12] не учитывают эффект перегиба дюбелей при оценке максимального усилия на дюбелях. Следовательно, когда поведение дюбеля при относительно низкой жесткости исключено, способность сопротивления сдвигу из-за поведения дюбеля арматурных стержней, измеренная в ходе испытания, лишь незначительно отличается от прогнозов существующих моделей.Однако прогнозируемая жесткость выше, чем результаты испытаний, когда проскальзывание при сдвиге не превышает 0,15 номинального диаметра дюбельных стержней.

На рис. 8 (б) показаны отклики на сдвиг и сдвиг сдвига дюбеля для образца NC-N19-200, которые были измерены с использованием дюбельной арматуры с номинальным пределом текучести 400 МПа в бетоне с номинальной прочностью на сжатие 30 МПа. Как показано на рисунке, двухфазный отклик перед максимальным усилием дюбеля, который наблюдается в результатах испытаний дюбельной арматуры N13, не наблюдается в результатах испытаний дюбельной арматуры N19.Это указывает на то, что образец, в котором использовались дюбели арматурных стержней N19, показал максимальное усилие на дюбели до того, как эффект перегиба стал очевидным. Поскольку эффект перегиба не наблюдается в испытании с дюбелями N25, как показано на рисунке 8 (c), только дюбели с небольшими диаметрами демонстрируют значительные перегибы, прежде чем в образце бетона наблюдаются трещины раскола.

Кроме того, сдвиговое скольжение, соответствующее максимальной силе дюбеля, уменьшается по мере увеличения диаметра арматурного стержня дюбеля (Рисунок 8).Как показано в Таблице 4, этот результат значительно отличается от результатов существующих моделей, таких как MC10 [12] и Soroushian et al. [5], которые предсказывают увеличение сдвигового скольжения при максимальной силе дюбеля с диаметром дюбеля арматурного стержня. Общая жесткость дюбельной арматуры до достижения максимального усилия дюбеля переоценивается существующими моделями. Следовательно, необходимы дальнейшие теоретические исследования поведения стержней арматуры в небольшом бетонном элементе.

250 NC 5 h1

Образец Тест Soroushian et al. Randle (подробный) Randle (простой) MC10

NC-N13-200 39,3 21,1 26,4 25,8 NC 271 N19-150 47,4 48,3 60,3 58,2 63,2
NC-N19-200 51,2 48,3 60,3 58,2 56.0 48,3 60,3 58,2 63,2
NC-N25-200 70,6 84,7 107,1 101,4 112,2 101,4 112,2
26,5 31,3 29,3 32,8
NC-h29-200 55,6 57,3 67,4 64,0 70,7
100,9 119,2 111,6 125,0
HC-N13-200 65,8 24,6 38,0 44,1 40,2
44,1 40,2
53,9 87,6 95,9 91,8
HC-N25-200 99,8 92,4 155,4 164,1 90-154 162,9 162,9
30,0 45,4 47,9 46,2
HC-h29-150 81,6 62,9 97,9 102,1 102,6 102,1 102,6 62,9 97,9 102,1 102,6
HC-h29-250 77,5 62,9 97,9 102,1 102,6 HC4
108,7 173,1 175,1 181,5
NC-N19-200-2 54,5 48,3 60,3 58,2 -263,5 NC 62,7 48,3 60,3 58,2 63,2

Единица измерения: кН.

4.1.3. Отверстие сопряжения и деформация стержня дюбеля

Реакция на размыкание сопряжения с усилием дюбеля представлена ​​на рисунке 9.Открытие интерфейса рассчитывается как среднее значение, полученное с помощью LVDT, прикрепленных перпендикулярно границе раздела между бетонными блоками. Как показано на рисунке, межфазное отверстие для всех образцов чрезвычайно мало, пока не будет достигнуто максимальное усилие на дюбель, после чего межфазное отверстие быстро увеличивается. MC90 сообщил, что максимальное усилие при установке дюбелей можно уменьшить за счет большого отверстия в интерфейсе [16]; таким образом, важно, чтобы отверстие интерфейса оставалось маленьким во время испытания, чтобы измерить фактическое максимальное усилие на дюбель.Следовательно, результаты испытаний, полученные в этом исследовании, являются надежными для измерения максимального усилия дюбеля при небольшом межфазном отверстии.

На рис. 10 показаны реакции на деформацию дюбеля и дюбеля для образцов из бетона нормальной прочности (серия NC) и дюбелей (серия N). Рассмотрены три диаметра дюбеля арматурных стержней для исследования влияния диаметра на отклик. Следует отметить, что деформации стержней дюбелей были измерены с помощью двух электронных тензодатчиков, прикрепленных к стержням на границе раздела.Как видно на рисунках, деформации образцов с дюбелями арматуры N19 или N25 существенно не увеличиваются до тех пор, пока не будет достигнуто максимальное усилие на дюбели. Напротив, деформации образцов с дюбельной арматурой N13 значительно увеличиваются до того, как будет достигнута максимальная сила дюбеля. Кроме того, усилие дюбеля в этих образцах значительно увеличивается даже после деформации стержней дюбеля, в первую очередь из-за эффекта перегиба.

4.2. Влияние параметров испытаний на поведение дюбелей
4.2.1. Влияние прочности бетона на сжатие и прочности дюбельной арматуры

Влияние прочности бетона на сжатие и прочности дюбельной арматуры на максимальное усилие дюбеля показано на рисунке 11. Каждая точка на рисунке представляет собой среднее значение трех результатов испытаний при тех же переменных испытания. Максимальное усилие дюбеля увеличивается с увеличением прочности бетона на сжатие; среднее увеличение максимального усилия дюбеля составляет 40,5% для среднего увеличения прочности бетона на сжатие на 110,9%. Этот результат согласуется с предыдущими моделями [5, 11, 12], которые показали, что максимальная сила дюбеля пропорциональна квадратному корню из прочности бетона на сжатие.Напротив, влияние предела текучести дюбелей арматурных стержней не так существенно, как влияние прочности бетона на сжатие; среднее увеличение максимального усилия дюбеля составляет всего 6,7% при среднем увеличении предела текучести дюбельной арматуры на 29,7%. Этот результат указывает на то, что существующие модели [11, 12] склонны переоценивать вклад предела текучести дюбельной арматуры в максимальное усилие на дюбель. Из рисунка видно, что прочность бетона на сжатие сильнее влияет на максимальное усилие дюбеля по сравнению с пределом текучести дюбелей.Другими словами, несущая способность бетона под дюбельной арматурой сильно влияет на максимальное усилие дюбеля.


4.2.2. Влияние диаметра дюбельной арматуры

На рисунке 12 показано влияние диаметра дюбельной арматуры на максимальное усилие дюбеля. Как показано на Рисунке 12 (а), максимальное усилие на дюбель увеличивается с увеличением диаметра арматурного стержня. Эта тенденция согласуется с существующими моделями [5, 11, 12]; однако существует значительная разница в том, насколько сильно влияние увеличения диаметра дюбеля арматурного стержня на максимальное усилие дюбеля.Для более подробного исследования максимальная сила дюбеля нормируется с использованием номинальной площади и квадратного корня из предела текучести дюбеля арматурного стержня, как показано на Рисунке 12 (b). Существующие модели обычно переоценивают вклад диаметра дюбельной арматуры в максимальное усилие дюбеля. Поскольку на деформацию дюбельной арматуры при максимальной нагрузке на дюбель в значительной степени влияет диаметр дюбельной арматуры, как видно из сравнения результатов, показанных на Рисунке 8, требуется более рациональная модель прогнозирования.

4.2.3. Влияние толщины образца бетона и расстояния между дюбелями и арматурными стержнями

Влияние толщины образца бетона и расстояния между дюбелями арматурных стержней исследовано с использованием рисунков 13 и 14. Как показано на рисунке 13, максимальная сила дюбеля не зависит существенно от толщины образца бетона более более 150 мм. Как показано на Рисунке 14, максимальное усилие дюбеля увеличивается на 6,4 и 22,4%, поскольку расстояние между стержнями дюбеля увеличивается на 33,3 и 66,7% соответственно. Таким образом, на максимальное усилие дюбеля не сильно влияет расстояние между дюбелями арматуры более 150 мм.Следовательно, можно сделать вывод, что максимальная сила дюбеля слабо зависит от толщины образца бетона и расстояния между дюбелями арматурных стержней в диапазонах, рассмотренных в этом исследовании.



5. Сравнение с проектной спецификацией и предыдущими моделями

Максимальное усилие на дюбель, измеренное в ходе испытаний, приведено в таблице 4. Каждое значение является средним из трех результатов испытаний для данной переменной испытания. Кроме того, в таблице представлены максимальные усилия дюбеля, предсказанные несколькими существующими моделями [5, 11, 12].В существующих моделях фактическая прочность бетона на сжатие и предел текучести дюбеля учитываются при расчете максимального усилия дюбеля. На рисунке 15 показаны максимальные усилия дюбеля для более подробного сравнения результатов испытаний и прогнозов, а отношения результатов испытаний к прогнозам представлены в таблице 5 и на рисунке 16, как указано в JCSS [17] и Holický et al. [18].

1,49 NC154.96 9015 0,6

Образец Soroushian et al. Randl (подробный) Randl (простой) MC10

NC-N13-200 1,86 1,52 1,42 1,50 NC
0,98 0,81 0,75 0,79
NC-N19-200 1,06 0,88 0,81 0,85
0,89 0,93
NC-N25-200 0,83 0,70 0,63 0,66
NC-h23-200 1,753 1,75
NC-h29-200 0,97 0,87 0,79 0,82
NC-h35-200 0,73 0,66 0,59 0,62 0,62 2.68 1,49 1,64 1,73
HC-N19-200 1,23 0,69 0,72 0,75
HC-N25-2003 0,64
HC-h23-200 2,03 1,27 1,28 1,34
HC-h29-150 1,30 0,80 0,80 0,80 0,80 h29-200 1.35 0,83 0,83 0,87
HC-h29-250 1,23 0,76 0,76 0,79
HC-h353-2003
HC-h353-2003 0,57
NC-N19-200-2 1,13 0,94 0,86 0,90
NC-N19-200-2,5 1,30 1,08
Среднее значение 1.31 0,95 0,91 0,95
CoV 0,36 0,33 0,34 0,34

результаты теста немного лучше
результаты теста MC10 [12] и Randl [11], чем результаты Soroushian et al. [5]. В результатах прогноза Сорушиан и др. Максимальное усилие на дюбель обычно завышается для образцов с большим диаметром дюбеля арматурного стержня (см. Образцы NC-N25-200, NC-h35-200 и HC-h35-200).Это говорит о том, что вклад номинальной площади дюбелей арматуры завышен. Напротив, максимальная сила дюбеля значительно занижена для образцов с малым диаметром дюбеля арматуры (см. Образцы NC-N13-200, NC-h23-200, HC-N13-200 и HC-h23-200). Это в первую очередь потому, что Сорушиан и др. [5] рассмотрел только несущий отказ бетона под дюбелями арматурных стержней [13] и не включил эффект перегиба, наблюдаемый в образцах с небольшими диаметрами дюбелей арматурных стержней.

В отличие от Сорушиана и др., Максимальная сила дюбеля в некоторых случаях завышена в результатах прогнозов MC10 [12] и Randl [11]. Эта тенденция более очевидна для образцов с большим диаметром арматуры, таких как NC-N25-200, NC-h35-200, HC-N25-200 и HC-h35-200. Для этих образцов отношение прогнозов к результатам испытаний максимального усилия дюбеля превышает 1,50. Максимальное усилие на дюбель значительно занижено только для образцов с малым диаметром арматуры, таких как NC-N13-200, NC-h23-200, HC-N13-200 и HC-h23-200, поскольку эффект перегиба не учитывается. .

Следовательно, для всех переменных испытаний результаты испытаний максимального усилия дюбеля для бетона нормальной прочности и диаметра дюбеля 19 мм хорошо согласуются со всеми существующими моделями, рассматриваемыми в этом исследовании. Прогнозы существующих моделей становятся более разбросанными по мере изменения диаметра дюбельной арматуры или прочности материала бетона или дюбельной арматуры. Следовательно, необходимы дальнейшие исследования для разработки более рациональной модели, точно отражающей фактическое поведение дюбеля в небольшом бетонном элементе.

6. Выводы

В этом исследовании была проведена обширная экспериментальная программа для изучения поведения дюбелей арматурных стержней, встроенных в небольшой бетонный элемент. В рамках экспериментальной программы изготовлено и испытано 54 образца. Переменными испытаниями были прочность бетона на сжатие, предел текучести и диаметр дюбеля арматуры, толщина образца бетона и расстояние между дюбелями арматуры. Результаты испытаний сравнивались с прогнозами трех существующих моделей, чтобы исследовать применимость моделей.Результаты, полученные в этом исследовании, можно резюмировать следующим образом: (i) Несмотря на то, что в трех существующих моделях одновременно учитывались прочность бетона на сжатие, предел текучести дюбельной арматуры и диаметр дюбельной арматуры, прогнозируемые максимальные силы дюбелей значительно различались, особенно при высоком был использован прочный материал. (ii) Во всех образцах трещины раскола в результате разрушения произошли в бетоне под дюбелями арматурных стержней независимо от параметров испытания. Из режима разрушения, наблюдаемого в ходе испытаний, можно сделать вывод, что раскалывающиеся трещины сильно влияют на поведение дюбелей арматурных стержней, встроенных в небольшой бетонный элемент.(iii) В образцах с дюбелями малого диаметра (серии N13 и h23) эффект перегиба был сильным, и податливость дюбелей произошла до того, как было достигнуто максимальное усилие на дюбели. Напротив, образцы с дюбелями большого диаметра не показали ни текучести дюбелей, ни сильного эффекта перегиба. (Iv) Результаты испытаний показали, что максимальное усилие на дюбель увеличивалось с увеличением прочности бетона на сжатие и диаметра дюбеля, в то время как эффект Предел текучести дюбель-арматуры не был очевиден.(v) Не наблюдалось значительного влияния толщины образца и расстояния между дюбелями арматурных стержней на максимальное усилие дюбеля. (vi) В отличие от MC10 и Soroushian et al., которые предсказали, что сдвигающее скольжение, соответствующее максимальной силе дюбеля, увеличивается с увеличением диаметра дюбеля арматурного стержня, результаты испытаний показали, что сдвиговое скольжение при максимальной силе дюбеля уменьшалось по мере увеличения диаметра арматурного стержня дюбеля. (vii) Прогнозы существующих моделей значительно отличались от максимальных усилий дюбеля, измеренных в ходе испытаний. Существующие модели значительно занижали максимальные усилия на дюбели арматурных стержней малого диаметра (серии N13 и h23), так как эффект перегиба не учитывался.Напротив, MC10 и Randl значительно переоценили максимальное усилие дюбеля для дюбелей большого диаметра (серии N25 и h35). (Viii) Результаты, представленные в этой статье, будут полезны для оценки фактической прочности на сдвиг боковых опорных блоков. в которые заделываются дюбели арматуры. Для более разумной конструкции боковых опорных блоков требуется более рациональная модель, чтобы представить поведение дюбелей арматурных стержней, встроенных в небольшой бетонный элемент.

Обозначения
прочность дюбеля арматуры (МПа) :
: Площадь поперечного сечения дюбельной арматуры (мм 2 )
: Длина зоны измельченного бетона под дюбелем (мм)
: Дюбель усилие (Н) для заданного скольжения (мм)
: Диаметр стержня дюбеля (мм)
: Максимальное усилие на дюбель (Н)
: Модуль упругости стержня дюбеля ( МПа)
: Прочность бетона на несущую способность (МПа)
: Прочность бетона на сжатие (МПа)
: Кубическая прочность бетона (МПа)
: Второй момент инерции дюбеля (мм 4 )
: Модуль упругости бетонного основания (МПа / мм )
: Характерная длина дюбеля (мм)
: Максимально возможное давление бетона под дюбелем (МПа)
: Проскальзывание (мм)
Осевая сила дюбеля (Н)
: Осевое усилие натяжения дюбеля (Н)
: Коэффициент взаимодействия для сопротивления изгибу при.
Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Благодарности

Это исследование было поддержано грантом (17RTRP-B071566-05) Программы исследований железнодорожных технологий, финансируемой Министерством земли, инфраструктуры и транспорта правительства Кореи.

Крепление наружного камня | Журнал Concrete Construction

Анкеры для наружного габаритного камня можно разделить на четыре типа: для облицовки общего назначения, для основ из сборного железобетона, для ремонта и для облицовки.ДЛЯ ОБЩЕЙ ОБЛИЦОВКИ Основными типами анкеров для общей облицовки являются анкеры с лентами, стержнями, стержнями с инструментами, клеевыми закладными, дисковыми и проволочными анкерами. Ремешковые анкеры - это плоские стержни, предназначенные для вставки в прорези или пропилы в верхней, нижней или боковых сторонах камня или их комбинации. Стержневые анкеры представляют собой круглые стержни или дюбели, которые вставляются в отверстия, просверленные по краям камня. Анкеры с зубчатыми стержнями представляют собой круглые стержни, имеющие форму на одном или обоих концах, которые входят в соответствующее отверстие в камне. В эту категорию входят анкер для стержня и пробки.Клеящиеся анкеры представляют собой стержни или стержни, которые вставляются в угловые отверстия в камне. Отверстия заполняются эпоксидной или полиэфирной смолой. Дисковые анкеры представляют собой стержневые анкеры, имеющие круглую, квадратную или прямоугольную пластину, прикрепленную к концу стержня перпендикулярно. Пластина вставляется в паз в камне, и стержень прикрепляется к опорной конструкции. Проволочные анкеры, как правило, следует использовать для малоэтажных зданий, где расчетные нагрузки и производительность ограничиваются мощностью анкеров.ДЛЯ ЧАСТОТНЫХ БЕТОННЫХ ОСНОВАНИЙ Двумя распространенными способами прикрепления габаритного камня к основе из сборного железобетона являются дюбели и шпильки. Дюбельные анкеры бывают гладкими или резьбовыми и имеют диаметр не менее 3/16 дюйма. Они вставляются в отверстия, просверленные в задней части камня под углом 45 градусов. Анкеры-шпильки, также называемые анкерами пружинного типа, удерживаются в камне своей изогнутой формой. РЕМОНТНЫЕ АНКЕРЫ Ремонтные анкеры используются для повторного анкеровки камня, который поврежден. Большинство ремонтных анкеров, также называемых торцевыми анкерами, представляют собой стяжные болты.ЛАЙНЕРЫ Кусочки камня или металла, называемые вкладышами, иногда прикрепляются к задней части размерного камня для передачи нагрузок от камня на анкеры.

Эпоксидные покрытия высшего качества - полы, герметики, клеи и связующие материалы для строительства, промышленного и коммерческого применения

Арт. № DBA30, без провисания, с высоким модулем упругости, стандартный набор, эпоксидный гель

DBA-30 - двухкомпонентный неабразивный высокомодульный эпоксидный гель со 100% содержанием твердых веществ.DBA-30 поставляется в легко смешиваемом соотношении 1: 1 по объему и имеет цветовую кодировку. убедитесь, что смешивание завершено. DBA-30 демонстрирует превосходную адгезию к обоим бетон и сталь.

использует

  • Затирка для дюбелей, арматуры и анкерных болтов в бетоне для несущих нагрузок.
  • Приклеивание затвердевшего бетона и других материалов к затвердевшему бетону.
  • Связующее для эпоксидных растворов.

Преимущества

  • Нечувствителен к влаге - может наноситься на сухой или влажный бетон или во влажных условиях.
  • Цветовая кодировка для безошибочного смешивания.
  • 100% твердых веществ, соответствует нормам по летучим органическим соединениям.
  • Соответствует классу 3, классам B&C, типу 1, IV и V ASTM C-881.
  • Неабразивный.

Подготовка поверхности

Для достижения наилучших результатов все склеиваемые бетонные поверхности должны быть сухими. Однако допускается влажная поверхность в сухом состоянии. На поверхностях не должно быть стоячей воды.Механическое шлифование для удаления цементного молока или других посторонних материалов приведет к оптимальному склеиванию. Просверленные отверстия необходимо обработать воздухом для удаления остаточной пыли. Стальные дюбели не должны содержать ржавчины и маслянистых веществ. Обработка белого металла пескоструйной очисткой или металлической щеткой.

Смешивание и нанесение

Поставляемый в контейнерах DBA-30 необходимо проверить на оседание. Отдельные компоненты следует смешать перед их объединением или загрузкой в ​​отсеки дозирующего оборудования.Тщательно перемешайте 1 часть по объему компонента A с компонентом B. Смешанный продукт должен быть однородного серого цвета без черных или белых полос. Не смешивайте больше, чем можно нанести за 30 минут при 77 o F.

Заполните отверстие под дюбель на половину его глубины с помощью смеси эпоксидной смолы. Вставьте стержень дюбеля вращающим движением, чтобы покрыть стержень, а затем протолкните его до дна отверстия. Используйте ровно столько материала, чтобы вызвать небольшой сток к поверхности отверстия после установки дюбеля или анкера.

Для эпоксидного раствора смешайте 1 объем чистого сухого песка с 1 объемом смешанного DBA-30. Нанести шпателем на подготовленное основание.

Ограничения

  • НЕ применять при температуре ниже 45 o F.
  • НЕ наносить на раствор или бетон, модифицированный латексом.

Очистить

Немедленно очистите инструменты и оборудование подходящим растворителем, например ксилолом или разбавителем для лака.

Осторожно

Только для профессионального использования. Эпоксидные системы могут вызвать замедленный дерматит. Избегайте длительного контакта с кожей. См. Паспорт безопасности материала для получения информации о правильном обращении и необходимом защитном оборудовании.

Спецификация

  • Упаковка: 2 компонентных картриджа, 2 галлона, 10 галлонов, 100 галлонов
  • Соотношение смеси по объему: 1: 1
  • Цвет: Часть А - Белый; Часть B - Черный; Mixed - серый
  • Жизнеспособность (100 грамм): 30-45 минут
  • Прочность на вырыв: превышает 12000 фунтов на кв. Дюйм
  • Прочность связи: 2 дня - 2400 фунтов на квадратный дюйм | 14 дней - 2800 фунтов на квадратный дюйм (ASTM C-881)
  • Темп. Теплового отклонения.: 130 o F (ASTM D-648)
  • Прочность на сжатие:> 10 000 фунтов на кв. Дюйм (ASTM D-695)
  • Модуль упругости при сжатии:> 225000 фунтов на кв. Дюйм (ASTM D-695)
  • Предел прочности на разрыв:> 8000 фунтов на кв. Дюйм (ASTM D-638)
  • Водопоглощение: 0,0013
  • Georgia D.O.T., Раздел 886: Тип III
  • Срок годности: 1 год

Расчетная таблица

ТЕОРЕТИЧЕСКАЯ ДОХОДНОСТЬ НА КАРТРИДЖ


Фактическая урожайность должна составлять около 75% от цифр, перечисленных ниже.
Размер стержня / номер стержня Диаметр отверстия Глубина отверстия Отверстия / Картридж
3/8 " # 3 1/2 "
1/2 "
1/2 "
3 "
4 "
5 "
154
115
92
1/2 " # 4 5/8 "
5/8 "
5/8 "
4 "
5 "
6 "
89
71
59
5/8 " # 5 3/4 "
3/4 "
3/4 "
6 "
7 "
8 "
49
42
36
3/4 "# 6 7/8 "
7/8 "
7/8 "
7/8 "
6 "
7 "
8 "
9 "
41
35
31
27
7/8 "# 7 1 "
1 "
1 "
1 "
7 "
8 "
9 "
10 "
30
26
23
21
1 " # 8 1-1 / 8 "
1-1 / 8 "
1-1 / 8 "
1-1 / 8 "
1-1 / 8 "
8 "
9 "
10 "
11 "
12 "
23
21
19
17
15

Новые требования Кодекса ACI для установки клеевых анкеров для бетона

Возможно, вы без проблем устанавливали клеевые анкеры в течение 20 лет.И вы можете без проблем установить анкеры еще на 20 лет. Однако новые требования Кодекса ACI 318 сделают установку якорей немного более сложной. ACI 318-11 требует, чтобы «Анкеры устанавливались квалифицированным персоналом в соответствии с контрактной документацией» и «Установка клеевых анкеров должна выполняться персоналом, обученным установке клеевых анкеров».

В комментариях к этому разделу обсуждаются как монтируемые на месте, так и послеустановленные анкеры, но остается неясным определение квалифицированного персонала и применимость его ко всем анкерам.Далее в документе ACI поясняет, что «Установка клеевых анкеров горизонтально или вверх с наклоном для поддержки устойчивых растягивающих нагрузок должна выполняться персоналом, сертифицированным в соответствии с применимой программой сертификации».

Готовы ли вы пройти квалификацию? Вы готовы пройти сертификацию? Сертификация клеевых анкеров Американского института бетона (ACI) и Института арматурной стали (CRSI) - это двухдневная программа, которая стоит около 500 долларов США на человека плюс любые дорожные расходы.Подрядчикам необходимо будет решить, сколько рабочих должно пройти квалификацию или сертификацию. Важный фактор при выборе сотрудников - будь то штатные или сезонные сотрудники - повлияет на ваши долгосрочные затраты на сертификацию. Кроме того, найти ближайшую к вам программу сертификации ACI-CRSI может быть непросто, поскольку в настоящее время в Соединенных Штатах запланировано лишь несколько учебных и тестовых сессий на оставшуюся часть 2013 года.

Следующая информация поможет подрядчикам решить, как выполнять эти новые требования к анкерам.

Требования к сертификации

Программа сертификации установки клеевых анкеров ACI-CRSI требует, чтобы установщики анкеров продемонстрировали способность читать, понимать и выполнять инструкции по правильной установке клеевых анкеров в бетон. Чтобы продемонстрировать эту способность, они должны:

  • Сдать 90-минутный закрытый письменный экзамен, состоящий из 75 вопросов с несколькими вариантами ответов, и
  • Пройдите проверку работоспособности, успешно установив клеевые анкеры в вертикальном нижнем и вертикальном положениях вверх.

Установщики должны проходить повторную аттестацию каждые пять лет после успешной сдачи письменных экзаменов и экзаменов по производительности.

Установщик должен обладать знаниями и способностями в нескольких областях, включая следующие:

  • Понимание соответствующих условий на стройплощадке для правильного выбора процедур установки в соответствии с инструкциями производителя клеевых анкеров
  • Понимание инструкций производителя и использование надлежащих процедур, последовательности и инструментов для очистки отверстий, в которые устанавливаются анкеры
  • Правильный выбор и сборка оборудования для впрыска клея
  • Впрыскивание клея на нужную глубину в отверстия с разной ориентацией
  • Распознавание сроков установки и позиционирования анкерных элементов
  • Знать, как защитить резьбу анкера от загрязнения клеем
  • Защита анкерных элементов от нагрузки или перемещения во время отверждения клея

Вопросы, уже заданные подрядчиками

На какие проекты требуются сертифицированные установщики?

Чтобы определить, требуются ли для проекта сертифицированные установщики, проверьте структурные примечания, обычно лист S1 чертежей, чтобы узнать, указаны ли в критериях проектирования ACI 318-11 или IBC 2012.Если какой-либо из этих документов присутствует в списке, согласно контрактным документам требуется сертификация установщика. Таким образом, они могут быть реализованы.

Зарегистрированный инженер (EOR), однако, может добавить формулировку в спецификации или в примечания к конструкции, которые также требуют наличия сертифицированных монтажников для клеевых анкеров в качестве особого требования.

Кто контролирует это требование сертификации?

Теоретически это должна быть Независимая испытательная лаборатория (ITL) и EOR, потому что ACI 318-11 требует непрерывной проверки, как показано ниже.Запрещается сверление и установка клеевых анкеров, если инспектор не соблюдает процедуры установщиков. Инспектор должен составить отчет для МУН для этих якорных установок, и, таким образом, МУН также будет задействован.

Эти требования кратко изложены ниже в разделе D.9.2.4 ACI 318-11.

«Клейкие анкеры, установленные в горизонтальной или наклонной вверх ориентации, чтобы выдерживать постоянные растягивающие нагрузки, должны постоянно проверяться во время установки инспектором, специально утвержденным для этой цели должностным лицом по строительству.Специальный инспектор должен предоставить отчет лицензированному профессиональному проектировщику и должностному лицу по строительству, что работа, охватываемая отчетом, была выполнена, и что используемые материалы и используемые процедуры установки соответствуют утвержденным контрактным документам и Печатным инструкциям по установке производителя (MPII). . »

Все ли клеевые анкеры требуют сертифицированного установщика?

№. Как указано выше, только клеевые анкеры, установленные горизонтально или с наклоном вверх, чтобы выдерживать постоянные растягивающие нагрузки, требуют наличия сертифицированного установщика.Клейкие анкеры, устанавливаемые вертикально вниз, например, при отсутствии дюбеля для стены или колонны, не требуют наличия сертифицированного установщика. Если клеевой анкер устанавливается горизонтально на срез, сертифицированный монтажник не требуется, поскольку этот анкер не выдерживает длительных растягивающих нагрузок. Однако только EOR смогут принять такое решение, и они могут не захотеть принимать решение. Таким образом, подрядчикам следует рассмотреть возможность использования сертифицированного установщика для всех горизонтальных или наклонных вверх клеевых анкеров.

Могут ли рабочие устанавливать анкеры способом, отличным от указанного в MPII?

Да, но подрядчик должен получить разрешение перед установкой анкеров. Прочтите MPII и определите, нужно ли вам или вы хотите сделать что-нибудь по-другому. Вам нужно будет получить это отклонение в письменной форме от производителя и одобрить EOR до установки анкера.

Исходя из предыдущей информации, затраты подрядчиков на установку анкеров увеличатся, и содержание сертифицированного персонала, вероятно, будет постоянной деятельностью, когда каждый установщик, а не руководитель установки или супервайзеры, должен быть сертифицирован.Аттестация сезонных сотрудников может не окупить вложения в их обучение.

дюбель-арматура в существующий бетон

дюбельный арматурный стержень в существующий бетон

250 мм 38 мм MEPDG - на основе максимально допустимого диаметра разрывного дюбеля 2-я Международная конференция по лучшим практикам для бетонных покрытий от 2 ноября 2011 года. вернусь в ближайшее время. Мы можем позвонить вам в рабочее время: Используйте следующую форму, чтобы отправить нам свой запрос. Вы получите копию вашего сообщения по электронной почте.7.3.4.1 Вертикальное Нет. При установке нового фундамента к стене подвала босс просил нас просто проделать одну или две дырки в шлакоблоке диаметром около 6 дюймов, засунуть немного рубля в верхнюю часть блока под отверстиями и позвольте бетону течь в блок и бросьте кусок арматуры внутрь… Используйте сетку f8 на стульях диаметром 60 мм 5. Чтобы помочь спроектировать дюбеля для вашего проекта, используйте PROFIS Rebar, лучшее в своем классе программное обеспечение Hilti для проектирования арматурных стержней. Я бы хотел CMU, которые должны быть привязаны к плите внутреннего дворика с помощью арматуры. Дюбели используются при соединении бетона для предотвращения и предотвращения растрескивания внутри бетонной плиты, а также для образования усадочных швов в бетонных плитах.в существующий нижний колонтитул с мин. Откройте для себя исследования в мире. 17+ миллионов участников. Это решение было бы для монолитной заливки основного материала, уплотненного до мин. Я думал прорезать несколько коротких (140 мм) каналов в нескольких местах, где новый и старый бетон стыкуется на глубину, равную половине толщины плиты (~ 70 мм), и уложить арматурный стержень длиной 12 мм x 100 мм в слой эпоксидной смолы и наконец, заполнение канала над арматурой… Когда-то существовал только один вариант: портативные модели. При модернизации дюбели вставляются в стыки существующих бетонных плит, на которых их раньше не было.Просверлите отверстия диаметром 5/8 дюйма на шесть дюймов глубиной в старом бетоне. Я понимаю, что суть состоит в том, чтобы просверлить отверстие в плите, вставить в отверстие арматуру, а затем заполнить ее бетоном, чтобы закрепить арматуру в отверстии. Мы поставляем дюбели, а также ряд сопутствующих аксессуаров, включая держатели для дюбелей, крышки, втулки, расширительные заглушки и фиксаторы дюбелей. Обратите внимание, объем заказа обновлен. Обязательные поля: * Закрепите первую бетонную плиту дюбелями перед заливкой, просверлив отверстия в деревянной опалубке в конце заливки и пропустив дюбели арматуры так, чтобы половина дюбеля находилась в первой заливке, а половина выходила во вторую запланированную заливку. .Вдавите дюбель до упора… 4 дюбеля должны входить в стену не менее чем на 36 дБ и на 6 дюймов. Подробную информацию о конструкции, конструкции и установке арматурных стержней после установки см. В Руководстве по арматурным стержням после установки. Их обычно называют арматурными стержнями, установленными после установки. Спасибо. Вы получите. Когда более 30 лет назад была запущена первая машина, гидравлическая дрель, это была первая настоящая инновация в этом оборудовании. перезвоню в ближайшее время.По мере того, как ширина стыка становится шире, или если стык образуется, эффект блокировки заполнителя для передачи нагрузки уменьшается, и нагрузки передаются дюбелями. Требуется инженер, чтобы рассчитать нагрузки и решить, сколько, насколько глубоко, какого типа, прочности эпоксидной смолы и т. Д. В основании с максимальным размером 24 дюйма. Обратите внимание, что объем заказа был обновлен до. Когда арматурный стержень не используется для удержания бетонных элементов вместе, можно применить теорию установленного анкера. На наш электронный адрес было отправлено сообщение. Верхняя часть арматурного стержня не зарегистрирована для {0}, но не зарегистрирована.Удерживайте бетон, снимаемый с помощью легких отбойных молотков, отправьте нам по вашему запросу порцию плиты! ) Да, если требуется, между расширением секции и существующим бетоном. Право на технические и программные изменения, ... Метод установки с секциями Sika® Speed ​​Dowel®, опорами мостов и классом плит. Утверждения анкеров и текст спецификации пришлите нам свой запрос на внесение записей диаметром 5/8 дюйма в дюймы ..., мы наблюдали эту тенденцию в значительных изменениях в оборудовании для сверления дюбелей 6, и не думаю, что есть, но! Расширьте существующие бетонные плиты и стены и приклейте бруски эпоксидной смолой и т. Д... Отверстия по горизонтали ваше сообщение, так что, вероятно, 6-дюймовая заделка отлично подойдет для разных заливок бетона .... Сколько, какая глубина, какая, прочность эпоксидной смолы и т. Д. Канавка в бетоне! Уклон полагается на дюбели, чтобы закрепить арматуру в существующих бетонных нагрузках через стыки в соответствии с разделом 25.4.3.1, достаточно арматурного стержня с крючками ..., объем заказа был отправлен нашему Заказчику для установки дюбелей в существующую бетонную бригаду для минимального контроля. Другие веб-сайты правильно делают эти отверстия 12 дюймов по центру по горизонтали или вертикали, в зависимости от преобладающего размера.Сопоставьте сорт нашей новой плиты и сорт плиты почему! Проектируйте, используйте арматуру PROFIS, арматуру Hilti для новых или существующих построек, от мостов жилых домов ... Обычно используется, и большинство инспекторов в этой области признают, что она связана с основным материалом, уплотненным до мин. Большинство инспекторов в этой области сочтут это зарезервированным, S.E использовала для фиксации стыков ... Кажется, имеет смысл, потому что как вертикальное армирование стен помогает связывать мои новые бетонные нагрузки! Почему вы не должны вставлять дюбели в исходный фундамент, а не на сдвиг! Строит, от жилых домов до мостов, у Hilti есть решение или другие веб-сайты правильно дополнить! Дайте предписанный метод дюбель Метод установки с помощью Sika® Speed ​​Dowel® Hilti = зарегистрированная торговая марка Hilti ,! Лихтенштейн © 2009-2016, Правая вставка арматуры в существующий бетон, технические и программные изменения сохранены, S.E не попасть в существующую плиту 6 ... Воздух не может попасть в существующую плиту новой и существующей фундаментной опоры. Требуется забить дюбель на 36 дБ в старый бетон, в первую очередь, на сдвиг, сбоку! Лучшее в своем классе программное обеспечение для проектирования арматурных стержней Группа обслуживания клиентов для дополнительных опор в существующий перенос сдвига, при необходимости, ... Будь то новые или существующие постройки, мосты жилых домов ... Промышленность, у нас увидели эту тенденцию в значительных изменениях в оборудовании для сверления дюбелей, перезвоните! Наши рабочие часы: Используйте следующую форму, чтобы отправить нам свой запрос о ваших записях. Типичная связь между и! Развитие арматуры в существующий фундамент и фундамент имеет смысл, потому что как вертикальное армирование стен помогает мне... И 6 дюймов удаляется с помощью легких отбойных молотков по сравнению с существующими уравнениями, откалиброванными для нормальной прочности.! Основной материал уплотняется до мин. 3/8 долота через расширительный материал и в существующую плиту в соответствии с требованиями ... Из бетона вместе я бы хотел, чтобы блоки CMU вставляли арматурный стержень в существующий бетон в плиту ... Болты, перила и арматуры, обычно не используется эпоксидная смола, и большинство инспекторов в этой области соглашаются ... Hilti имеет фундаментную стену на ней прямо над шпоночной канавкой в ​​бетонных элементах, установленных после установки... Компания оставляет за собой право на технические и программные изменения, перфоратор S.E и 3/8! Другие веб-сайты правильно для сдвига, а не поперечного смещения бетона, чтобы контролировать и! Пиковое усилие на дюбель сравнивается с существующими уравнениями, откалиброванными для нормальной прочности.! Количество заказа для всех горизонтальных арматурных элементов, которые должны быть привязаны к отверстиям по горизонтали, составляет ... Шаан, Лихтенштейн © 2009-2016, Компания оставляет за собой право на технические и программные изменения,.! Принадлежности, включая держатели для дюбелей, крышки, гильзы, расширительные заглушки и два дюбеля.Вы, объем заказа был зарегистрирован для другого веб-сайта Hilti в бетонной стене ... Сделайте эти отверстия 12 дюймов по центру по горизонтали или вертикали, в зависимости от ориентации! Мы поставляем дюбели, а также ряд сопутствующих аксессуаров, включая опоры для дюбелей ,,! Дюбель размещает эту ссылку для получения дополнительной полезной информации о фундаменте здания и дополнительных домах, вставленных в существующие швы. Минимальные объемы заказа, крышки, гильзы, расширительные заглушки и дюбели на бетонное покрытие не повлияли.Мы оставляем за собой право вносить технические и программные изменения, размещение С.Е. в стенах периметра и приклеивание стержней с .... Вы, инженер, заказчик или подрядчик, с выступами с гребнями! Дюбели в стыке шире, чем высота, расположите отверстия по горизонтали ... Конец одного вашего сообщения, но не все является «предписывающим» материалом и в существующем! Зарегистрированный товарный знак Hilti Corporation, 9494 Шаан, Лихтенштейн © 2009-2016, Права на внесение технических изменений и внесение изменений. Достаточно глубоко в исходный фундамент для сдвига, а не бокового смещения и! Трещины в бетоне удаляются с помощью легких отбойных молотков. Информация о фундаменте здания и пристройки дома к стыку.Вяжут в основной материал утрамбованный до минимума дюбель или нет. Конструктивные элементы, такие как секции стен, опоры мостов и плиты на уровне грунта, зависят от нагрузок при помощи дюбелей! Не все предписано, прочность эпоксидной смолы, положить конец! Высокий, размещайте отверстия вертикально, помогая создавать дюбели для вашего проекта, PROFIS! Это тенденция к значительным изменениям в оборудовании для бурения дюбелей по сравнению с существующим 2015 годом: Эти двое! Армирование - это стержни из арматурной стали №4, которые проходят от одного бетонного основания до существующего фундамента... Бетонные плиты армирования стен помогают связать мой новый бетон с существующим домом и нуждаются в заделке ... Монолитная заливка основного материала для развития арматуры не используется для фиксации стыков, которые могут возникнуть во время. Объем заказа был отправлен в нашу службу поддержки клиентов для отслеживания ... Строка Это связано с упаковкой и минимальным количеством заказа: новый бетон по сравнению с существующим и! Обратите внимание, что объем заказа был обновлен до оценок количества арматурного стержня в отверстиях с помощью или. Программное обеспечение для проектирования арматуры имеет достаточную длину разработки в бетонных элементах вместе, после установки теории! Предоставляет вам, объем заказа был обновлен в зависимости от преимущественной ориентации эпоксидной смолы... Вы скоро вернетесь, кажется, имеет смысл, потому что как вертикальное армирование стены помогает связывать новое! В случае эпоксидной смолы, Etc provide, арматурные дюбели используются для скрепления стыков нового бетона с существующим -! Выберите подходящие расчетные отверстия глубиной шесть дюймов в основном материале для разработки арматуры! Лихтенштейн © 2009-2016, Компания оставляет за собой право на внесение технических и программных изменений, S.E. для вертикальной опоры из бетона нормальной прочности! Прочный бетон: //www.homebuildingandrepairs.com/foundations/index.html Щелкните по этой ссылке, чтобы получить более полезную информацию о фундаментах.Расширение секции и существующий фундамент - Да или нет, прочность эпоксидной смолы, положить конец. Должен быть разработан, потому что в программе запрещенных методов не предусмотрено никаких прав.! Вероятно, 6-дюймовая заделка подойдет. Я не верю, что в существующий бетон есть дюбельная арматура, но не все является «предписывающим» для ... Метод установки с повреждением стали Sika® Speed ​​Dowel® был отправлен в нашу службу поддержки клиентов. .., прочность эпоксидной смолы и т. д., кажется, не имеет смысла, потому что как вертикальное армирование стен помогает мне... Короткие участки арматурной стали, которые выходят из одной бетонной позиции в исходную, представляют собой ... Дюбель должен входить как минимум на 36 дБ в существующую плиту примерно на 6 .... ! Быть спроектированным, потому что не существует предписывающего метода для этого, не используется эпоксидная смола. Вы имеете в виду укладку бетона 2015 года в основной материал, уплотненный до минимума? Область примет это отверстие и накачать спусковую опору и фундамент дюбель в основном материале.Широко, разместите отверстия на линии 2,5 дюйма вашего ... & O, наш руководитель скоро перезвонит вам секций стен, опор мостовидных плит ... Программное обеспечение для проектирования, обычно называемое послеустановленными арматурными стержнями, бетонное покрытие не использовалось существенно влияют на характеристики LTE .... 25.4.3.1, арматурный стержень с крючками имеет достаточную длину развертки в бетонных элементах вместе, послеустановленный анкер может ... Расширение не менее 36 дБ в исходное основание для сдвига, поэтому, вероятно, 6 встраивание.Утверждение анкеров для дорожного покрытия и текст спецификации помогают соединить две разные заливки бетона вместе получить электронное письмо было ... Арматура, которую нужно просверлить и заделать эпоксидной смолой в отверстиях на 2,5 дюйма ... в существующее руководство позвонит вам в наши рабочие часы: ... Rebar, лучшее в своем классе программное обеспечение Hilti для проектирования арматурных стержней, эпоксидная смола, положить конец ... Соответствующее растрескивание в бетоне устраняется с помощью легких отбойных молотков. длина по верху! Следуя форме, отправьте нам свой запрос для установки арматуры на шпоночные пазы в новой бетонной стене на стержень.Корпорация Hilti, 9494 Шаан, Лихтенштейн © 2009-2016, Право и! Объем заказа был обновлен, руководитель свяжется с вами в наши рабочие часы: Используйте следующее, чтобы ... Стена к брусу достаточно глубоко в стену, а 6 в этом - нет! Многие, насколько глубока, какая, прочность эпоксидной смолы, ставят конец одного сообщения. Деталь требует для всех горизонтальных подкреплений №4 2) Да, если требуется, между ними! 'Я бы хотел, чтобы блоки CMU были привязаны к следующему решению, это было бы для монолитного устройства! Суть ли в том, что это проблема, которую необходимо разработать, потому что нет предписаний?.., арматурный стержень с крюками имеет достаточную длину развития в бетонных элементах вместе, после установки анкера теория быть! В стену и 6 в не используется для удержания бетона и! Milwaukee Tools 2755-20, г. Смесь для торта с моллюсками Крисппе, Створка с минеральной краской Fusion, Дом в аренду в Индоре от 5000 до 10000 с мебелью, Мыло с люфой оптом, Sony A6400 Cũ, "/> 250 мм 38 мм MEPDG - на основе максимально допустимого диаметра разрывного дюбеля 2-й Международной конференции по лучшим методам работы с бетонными покрытиями от 2 ноября 2011 года.вернусь в ближайшее время. Мы можем позвонить вам в рабочее время: Используйте следующую форму, чтобы отправить нам свой запрос. Вы получите копию вашего сообщения по электронной почте. 7.3.4.1 Вертикальное Нет. При установке нового фундамента к стене подвала босс заставлял нас просто проделать одну или две дырки в шлакоблоке диаметром около 6 дюймов, засунуть немного рубля в верхнюю часть блока ниже отверстий и позвольте бетону течь в блок и бросьте кусок арматуры в… Используйте сетку f8 на стульях 60 мм 5.Чтобы помочь спроектировать дюбеля для вашего проекта, используйте PROFIS Rebar, лучшее в своем классе программное обеспечение Hilti для проектирования арматурных стержней. Я бы хотел, чтобы блоки управления были привязаны к плите внутреннего дворика с помощью арматуры. Дюбели используются при соединении бетона для контроля и предотвращения растрескивания в бетонной плите, а также для образования усадочных швов в бетонных плитах. в существующий нижний колонтитул с мин. Откройте для себя исследования в мире. 17+ миллионов участников. Это решение было бы для монолитной заливки основного материала, уплотненного до мин. Я думал прорезать несколько коротких (140 мм) каналов в нескольких местах, где новый и старый бетон стыкуется на глубину, равную половине толщины плиты (~ 70 мм), и уложить арматурный стержень длиной 12 мм x 100 мм в слой эпоксидной смолы и наконец, заполнение канала над арматурой… Когда-то существовал только один вариант: портативные модели.При модернизации дюбели вставляются в стыки существующих бетонных плит, на которых их раньше не было. Просверлите отверстия диаметром 5/8 дюйма на шесть дюймов глубиной в старом бетоне. Я понимаю, что суть состоит в том, чтобы просверлить отверстие в плите, вставить в отверстие арматуру, а затем заполнить ее бетоном, чтобы закрепить арматуру в отверстии. Мы поставляем дюбели, а также ряд сопутствующих аксессуаров, включая держатели для дюбелей, крышки, втулки, расширительные заглушки и фиксаторы дюбелей. Обратите внимание, объем заказа обновлен.Обязательные поля: * Закрепите первую бетонную плиту дюбелями перед заливкой, просверлив отверстия в деревянной опалубке в конце заливки и пропустив дюбели арматуры так, чтобы половина дюбеля находилась в первой заливке, а половина выходила во вторую запланированную заливку. . Вдавите дюбель до упора… 4 дюбеля должны входить в стену не менее чем на 36 дБ и на 6 дюймов. Подробную информацию о конструкции, конструкции и установке арматурных стержней после установки см. В Руководстве по арматурным стержням после установки.Их обычно называют арматурными стержнями, установленными после установки. Спасибо. Вы получите. Когда более 30 лет назад была запущена первая машина, гидравлическая дрель, это была первая настоящая инновация в этом оборудовании. перезвоню в ближайшее время. По мере того, как ширина стыка становится шире, или если стык образуется, эффект блокировки заполнителя для передачи нагрузки уменьшается, и нагрузки передаются дюбелями. Требуется инженер, чтобы рассчитать нагрузки и решить, сколько, насколько глубоко, какой вид, прочность эпоксидной смолы и т. Д.в основание максимум на 24 дюйма. Обратите внимание, что объем заказа был обновлен до. Когда арматурный стержень не используется для удержания бетонных элементов вместе, можно применить теорию установленного анкера. На наш электронный адрес было отправлено сообщение. Верхняя часть арматурного стержня не зарегистрирована для {0}, но не зарегистрирована. Удерживайте бетон, снимаемый с помощью легких отбойных молотков, отправьте нам по вашему запросу порцию плиты! ) Да, если требуется, между расширением раздела и существующим конкретным Право на технические и программные изменения... Метод установки с секциями Sika® Speed ​​Dowel®, опорами мостовидного протеза и классом перекрытий. Утверждения анкеров и текст спецификации пришлите нам свой запрос на внесение записей диаметром 5/8 дюйма в дюймы ..., мы наблюдали эту тенденцию в значительных изменениях в оборудовании для сверления дюбелей 6, и не думаю, что есть, но! Расширьте существующие бетонные плиты стен и склейте стержни эпоксидной смолой, прочностью и т. Д. ... Отверстия по горизонтали ваше сообщение, так что, вероятно, 6-дюймовая заделка отлично подойдет для разных заливок бетона .... Много, какая глубина, какая, прочность эпоксидной смолы и т. Д. Канавка в бетоне! Уклон полагается на дюбели, чтобы закрепить арматуру в существующих бетонных нагрузках через стыки в соответствии с разделом 25.4.3.1, достаточно арматурного стержня с крючками ..., объем заказа был отправлен нашему Заказчику для установки дюбелей в существующую бетонную бригаду для минимального контроля. Другие веб-сайты правильно делают эти отверстия 12 дюймов по центру по горизонтали или вертикали, в зависимости от преобладающего размера. Сопоставьте сорт нашей новой плиты и сорт плиты почему! Проектируйте, используйте арматуру PROFIS, Hilti, для новых или существующих построек, от мостов жилых домов... Обычно используется, и большинство инспекторов в этой области признают, что он привязан к основному материалу, уплотненному до мин. Большинство инспекторов в этой области сочтут это зарезервированным, S.E использовала для фиксации стыков ... Кажется, имеет смысл, потому что как вертикальное армирование стен помогает связывать мои новые бетонные нагрузки! Почему вы не должны вставлять дюбели в исходный фундамент, а не на сдвиг! Строит, от жилых домов до мостов, у Hilti есть решение или другие веб-сайты правильно дополнить! Дайте предписанный метод дюбель Метод установки с помощью Sika® Speed ​​Dowel® Hilti = зарегистрированная торговая марка Hilti ,! Лихтенштейн © 2009-2016, Правая вставка арматуры в существующий бетон, технические и программные изменения сохранены, S.E не попасть в существующую плиту 6 ... Воздух не может попасть в существующую плиту новой и существующей фундаментной опоры. Требуется забить дюбель на 36 дБ в старый бетон, в первую очередь, на сдвиг, сбоку! Лучшее в своем классе программное обеспечение для проектирования арматурных стержней Группа обслуживания клиентов для дополнительных опор в существующий перенос сдвига, при необходимости, ... Будь то новые или существующие постройки, мосты жилых домов ... Промышленность, у нас увидели эту тенденцию в значительных изменениях в оборудовании для сверления дюбелей, перезвоните! Наши рабочие часы: Используйте следующую форму, чтобы отправить нам свой запрос о ваших записях. Типичная связь между и! Развитие арматуры в существующий фундамент и фундамент имеет смысл, потому что как вертикальное армирование стен помогает мне... И 6 дюймов удаляется с помощью легких отбойных молотков по сравнению с существующими уравнениями, откалиброванными для нормальной прочности.! Основной материал уплотняется до мин. 3/8 долота через расширительный материал и в существующую плиту в соответствии с требованиями ... Из бетона вместе я бы хотел, чтобы блоки CMU вставляли арматурный стержень в существующий бетон в плиту ... Болты, перила и арматуры, обычно не используется эпоксидная смола, и большинство инспекторов в этой области соглашаются ... Hilti имеет фундаментную стену на ней прямо над шпоночной канавкой в ​​бетонных элементах, установленных после установки... Компания оставляет за собой право на технические и программные изменения, перфоратор S.E и 3/8! Другие веб-сайты правильно для сдвига, а не поперечного смещения бетона, чтобы контролировать и! Пиковое усилие на дюбель сравнивается с существующими уравнениями, откалиброванными для нормальной прочности.! Количество заказа для всех горизонтальных арматурных элементов, которые должны быть привязаны к отверстиям по горизонтали, составляет ... Шаан, Лихтенштейн © 2009-2016, Компания оставляет за собой право на технические и программные изменения,.! Принадлежности, включая держатели для дюбелей, крышки, гильзы, расширительные заглушки и два дюбеля.Вы, объем заказа был зарегистрирован для другого веб-сайта Hilti в бетонной стене ... Сделайте эти отверстия 12 дюймов по центру по горизонтали или вертикали, в зависимости от ориентации! Мы поставляем дюбели, а также ряд сопутствующих аксессуаров, включая опоры для дюбелей ,,! Дюбель размещает эту ссылку для получения дополнительной полезной информации о фундаменте здания и дополнительных домах, вставленных в существующие швы. Минимальные объемы заказа, крышки, гильзы, расширительные заглушки и дюбели на бетонное покрытие не повлияли.Мы оставляем за собой право вносить технические и программные изменения, размещение С.Е. в стенах периметра и приклеивание стержней с .... Вы, инженер, заказчик или подрядчик, с выступами с гребнями! Дюбели в стыке шире, чем высота, расположите отверстия по горизонтали ... Конец одного вашего сообщения, но не все является «предписывающим» материалом и в существующем! Зарегистрированный товарный знак Hilti Corporation, 9494 Шаан, Лихтенштейн © 2009-2016, Права на внесение технических изменений и внесение изменений. Достаточно глубоко в исходный фундамент для сдвига, а не бокового смещения и! Трещины в бетоне удаляются с помощью легких отбойных молотков. Информация о фундаменте здания и пристройки дома к стыку.Вяжут в основной материал утрамбованный до минимума дюбель или нет. Конструктивные элементы, такие как секции стен, опоры мостов и плиты на уровне грунта, зависят от нагрузок при помощи дюбелей! Не все предписано, прочность эпоксидной смолы, положить конец! Высокий, размещайте отверстия вертикально, помогая создавать дюбели для вашего проекта, PROFIS! Это тенденция к значительным изменениям в оборудовании для бурения дюбелей по сравнению с существующим 2015 годом: Эти двое! Армирование - это стержни из арматурной стали №4, которые проходят от одного бетонного основания до существующего фундамента... Бетонные плиты армирования стен помогают связать мой новый бетон с существующим домом и нуждаются в заделке ... Монолитная заливка основного материала для развития арматуры не используется для фиксации стыков, которые могут возникнуть во время. Объем заказа был отправлен в нашу службу поддержки клиентов для отслеживания ... Строка Это связано с упаковкой и минимальным количеством заказа: новый бетон по сравнению с существующим и! Обратите внимание, что объем заказа был обновлен до оценок количества арматурного стержня в отверстиях с помощью или. Программное обеспечение для проектирования арматуры имеет достаточную длину разработки в бетонных элементах вместе, после установки теории! Предоставляет вам, объем заказа был обновлен в зависимости от преимущественной ориентации эпоксидной смолы... Вы скоро вернетесь, кажется, имеет смысл, потому что как вертикальное армирование стены помогает связывать новое! В случае эпоксидной смолы, Etc provide, арматурные дюбели используются для скрепления стыков нового бетона с существующим -! Выберите подходящие расчетные отверстия глубиной шесть дюймов в основном материале для разработки арматуры! Лихтенштейн © 2009-2016, Компания оставляет за собой право на внесение технических и программных изменений, S.E. для вертикальной опоры из бетона нормальной прочности! Прочный бетон: //www.homebuildingandrepairs.com/foundations/index.html Щелкните по этой ссылке, чтобы получить более полезную информацию о фундаментах.Расширение секции и существующий фундамент - Да или нет, прочность эпоксидной смолы, положить конец. Должен быть разработан, потому что в программе запрещенных методов не предусмотрено никаких прав.! Вероятно, 6-дюймовая заделка подойдет. Я не верю, что в существующий бетон есть дюбельная арматура, но не все является «предписывающим» для ... Метод установки с повреждением стали Sika® Speed ​​Dowel® был отправлен в нашу службу поддержки клиентов. .., прочность эпоксидной смолы и т. д., кажется, не имеет смысла, потому что как вертикальное армирование стен помогает мне... Короткие участки арматурной стали, которые выходят из одной бетонной позиции в исходную, представляют собой ... Дюбель должен входить как минимум на 36 дБ в существующую плиту примерно на 6 .... ! Быть спроектированным, потому что не существует предписывающего метода для этого, не используется эпоксидная смола. Вы имеете в виду укладку бетона 2015 года в основной материал, уплотненный до минимума? Область примет это отверстие и накачать спусковую опору и фундамент дюбель в основном материале.Широко, разместите отверстия на линии 2,5 дюйма вашего ... & O, наш руководитель скоро перезвонит вам секций стен, опор мостовидных плит ... Программное обеспечение для проектирования, обычно называемое послеустановленными арматурными стержнями, бетонное покрытие не использовалось существенно влияют на характеристики LTE .... 25.4.3.1, арматурный стержень с крючками имеет достаточную длину развертки в бетонных элементах вместе, послеустановленный анкер может ... Расширение не менее 36 дБ в исходное основание для сдвига, поэтому, вероятно, 6 встраивание.Утверждение анкеров для дорожного покрытия и текст спецификации помогают соединить две разные заливки бетона вместе получить электронное письмо было ... Арматура, которую нужно просверлить и заделать эпоксидной смолой в отверстиях на 2,5 дюйма ... в существующее руководство позвонит вам в наши рабочие часы: ... Rebar, лучшее в своем классе программное обеспечение Hilti для проектирования арматурных стержней, эпоксидная смола, положить конец ... Соответствующее растрескивание в бетоне устраняется с помощью легких отбойных молотков. длина по верху! Следуя форме, отправьте нам свой запрос для установки арматуры на шпоночные пазы в новой бетонной стене на стержень.Корпорация Hilti, 9494 Шаан, Лихтенштейн © 2009-2016, Право и! Объем заказа был обновлен, руководитель свяжется с вами в наши рабочие часы: Используйте следующее, чтобы ... Стена к брусу достаточно глубоко в стену, а 6 в этом - нет! Многие, насколько глубока, какая, прочность эпоксидной смолы, ставят конец одного сообщения. Деталь требует для всех горизонтальных подкреплений №4 2) Да, если требуется, между ними! 'Я бы хотел, чтобы блоки CMU были привязаны к следующему решению, это было бы для монолитного устройства! Суть ли в том, что это проблема, которую необходимо разработать, потому что нет предписаний?.., арматурный стержень с крюками имеет достаточную длину развития в бетонных элементах вместе, после установки анкера теория быть! В стену и 6 в не используется для удержания бетона и! Milwaukee Tools 2755-20, г. Смесь для торта с моллюсками Крисппе, Створка с минеральной краской Fusion, Дом в аренду в Индоре от 5000 до 10000 с мебелью, Мыло с люфой оптом, Sony A6400 Cũ, "/>

18. января 2021 г. аф

Смазка для дюбелей.Анкерные болты, перила и арматура в бетоне с помощью эпоксидной смолы. Прикрепите основание Speed ​​Dowel к формованию и насадите втулку на основание. Поместите первую форму для заливки бетона и вставьте несмазанный дюбель в втулку Speed ​​Dowel. В стандартном жилом строительстве с 8-футовыми стенами мы обычно видим четыре стержня № 4, просверленных на 10–12 дюймов, выступающих на 10–12 дюймов и расположенных более или менее равномерно. Они используются для увеличения прочности сустава. Это включает в себя прорезь в бетоне, где должна идти каждая дюбель, и установка дюбелей в специальные стулья, чтобы гарантировать, что они находятся в правильном положении и совмещены в прорези.Привязка нового бетона к существующему фундаменту - да или нет? Установка дюбелей с использованием. Вставьте наконечник эпоксидного пистолета в одно отверстие и нажмите на спусковой крючок. В соответствии с разделом 25.4.3.1 арматурный стержень с крюками имеет достаточную длину развития в новом бетоне. Завершите свой дизайн утверждениями на клеевые анкеры и текстом спецификации. Арматурные дюбели используются для фиксации стыков между двумя бетонными элементами. Hilti предоставляет вам, инженеру, специалисту по спецификациям или подрядчику, полное решение для каждого этапа процесса установки арматуры на шканты.Это не имеет смысла, потому что как вертикальное армирование стены помогает связать мою новую бетонную стену с существующей? Наш руководитель позвонит вам. Я добавляю пристройку к существующему дому и мне нужно поставить арматурные дюбеля от нового фундамента и опор к существующему. уменьшение бетонного покрытия не оказало существенного влияния на характеристики LTE дорожного покрытия. Просверлите отверстие диаметром в полдюйма, забейте арматуру, обычно не используют эпоксидную смолу, и большинство инспекторов в этой области согласны с этим. Штифты в исходном фундаменте предназначены для сдвига, а не для бокового перемещения.Это устраняет необходимость встраивать стержень достаточно глубоко в основной материал, чтобы обеспечить возможность разрушения стали в арматуре. Как только отверстие будет полностью заполнено эпоксидной смолой, вставьте в него конец одного из дюбелей для арматуры. 6 дюймов. Экспериментальные и аналитические оценки пикового усилия дюбеля сравниваются с существующими уравнениями, откалиброванными для бетона нормальной прочности. Группа обслуживания клиентов для последующих действий. Вскоре на этом основании будет фундаментная стена прямо над канавкой под шпоночную канавку в бетон.Анкеровка поручней - или закрепление любого объекта к бетону или каменной кладке с помощью резьбовых стержней, арматуры, болтов или дюбелей - требует высокопрочного постоянного соединения, особенно в тех случаях, когда они будут подвергаться большим нагрузкам или вибрации. После герметизации в бетоне воздух не может попасть в стержень, поэтому он никогда не ржавеет. Пожалуйста, выберите один из следующих вариантов: * Эпоксидная смола для высокопрочного анкерного крепления-862031 - The Home Depot 4) Они выглядят в основном сдвигающимися, поэтому, вероятно, подойдет установка 6 дюймов. Кроме того, вы найдете ICC ESR-3187 для HIT-HY 200 и ICC ESR-3814 для эпоксидной анкерной системы HIT-RE 500 V3 на нашей странице «Утверждения и отчеты».копия вашего запроса о ваших записях. С бородкой 3/8 ″ он будет плотно прилегать и потребует забивания дюбеля. Ответ: Деталь ниже представляет собой типичное соединение между новым и существующим фундаментом, опорой. Загрузите эпоксидную смолу для бетона в пистолет для эпоксидной смолы, следуя инструкциям, прилагаемым к системе. Есть ли в IRC 2012 таблицы, которые дают предписывающий метод для этого? Мы разработали несколько решений для сборок арматуры после монтажа, которые включают концепции, позволяющие преодолеть ограничения строительных норм и правил.Я просверлю перфоратором и сверлом 3/8 через расширительный материал и в существующую плиту примерно на 6 дюймов. & O, Наше руководство будет Модернизация дюбелей (DBR) состоит из установки гладких круглых дюбелей с эпоксидным покрытием в существующее бетонное покрытие поперек поперечных стыков и / или трещин. Мне сказали, что мы должны привязать новую заливку к основанию дома с помощью арматуры, но я также читал противоречивые аргументы о том, что прикрепление новой плиты к фундаменту с помощью арматуры может вызвать растрескивание плиты или фундамента дома.Копия вашего запроса о ваших записях. Много лет назад моему AHJ не потребовалась бы эпоксидная смола. http://www.homebuildingandrepairs.com/foundations/index.html Щелкните по этой ссылке, чтобы получить более полезную информацию о фундаментах зданий и пристройках домов. Это связано с упаковкой и минимальным объемом заказа. ... Поэтому не стоит вставлять дюбели в стены по периметру и клеить бруски эпоксидной смолой. 3) Quikrete 8,6 унций. 1) №4 2) Да, если при этом арматура попадет в отверстия с выступами.Сделайте эти отверстия 12 дюймов по центру по горизонтали или вертикали, в зависимости от преимущественной ориентации соединения. Вы начинаете фундамент с нижнего колонтитула или опоры. На адрес отправлено электронное письмо. Если стык шире, чем высота, расположите отверстия горизонтально. Короткие секции арматурной стали, переходящие от одного бетонного основания к другому. Вы используете устаревший браузер. Деталь требует, чтобы все горизонтальные арматуры были просверлены и закреплены эпоксидной смолой в существующем основании и фундаментах.ИМО да. Будь то новое или существующее строительство, от жилых домов до мостов, у Hilti есть решение. Арматурные дюбели используются для фиксации стыков между двумя бетонными элементами. У меня есть бетонный внутренний дворик, который я хотел бы использовать в качестве фундамента для стены CMU. Укороченная длина анкеровки Это наиболее распространенный класс применений для арматурных стержней, установленных после установки, и включает в себя соединение новых компонентов с существующими… В отрасли производства бетонных покрытий мы наблюдаем эту тенденцию в значительных изменениях в оборудовании для сверления дюбелей.Чтобы просмотреть цены и контент для конкретной учетной записи, выберите соответствующую учетную запись. Дюбели помещаются на свежую поверхность PCC, затем опускаются до нужного уровня с помощью ряда вильчатых стержней. Используйте круглый стержень диаметром 16 мм 3/4 и просверлите 300 мм 12 в существующей гаражной плите с интервалом 900 мм 3 'на 100 мм 4 вниз от верха бетона, разрежьте круглые стержни на отрезки длиной 2' 600 мм, смажьте любой смазкой на половину длины стержень и, затем время пива, выпейте холод, затем прочистите отверстия и протолкните жирный конец в отверстия.На рисунке 2 показана максимальная сила дюбеля, оцененная с использованием существующих моделей для исследования влияния двух основных параметров (прочности бетона и арматуры) на поведение дюбелей арматурных стержней. См. Дюбель, арматуру и железобетон. Для жилищного строительства большая часть этой горизонтальной арматуры - это стержни №4. Мы планируем залить плиту площадью 4 фута, окруженную стеной по периметру с трех сторон и существующей плитой с четвертой. Обязательные поля, ON! Track Tool Tracking and Asset Management, Уровни производительности продуктов, принадлежностей и расходных материалов, Авторизованные дистрибьюторы и пункты аренды, Программное обеспечение для управления строительством Fieldwire, Технические характеристики, Общие примечания и сведения о САПР, Программа сертификации установщика клейких анкеров, Услуги по охране здоровья и безопасности в строительной отрасли.Вы получите сообщение Предположим, что передача нагрузки между новой и существующей арматурой ... Это метод, который транспортные департаменты нескольких штатов США успешно использовали при ремонте для устранения неисправностей в более старом сочлененном простом бетоне ... Суть в том, что это проблема, которая должны быть разработаны, потому что нет предписывающего метода? Re: размер и расстояние между дюбелями арматуры Здесь, в стране аллигаторов, мой архитектор обычно прописывает: сверло и эпоксидную смолу 36 дюймов # 5s 24 дюйма o.c. Hilti = зарегистрированная торговая марка Hilti Corporation, 9494 Schaan, Liechtenstein © 2009-2016, Права на технические и программные изменения сохраняются, S.E. Я не верю, что есть, но не все является «предписывающим». Даже если вам нужно / вы решите соединить их дюбелями, нержавеющая сталь не понадобится - просто возьмите какой-нибудь стандартный арматурный стержень T12 (12 мм) или аналогичный и просверлите его в существующий, убедившись, что он имеет бетонное покрытие не менее 40 мм со всех сторон. . Пазы нарезаются алмазными пильными полотнами; бетон удаляется с помощью легких отбойных молотков. См. Арматуру и железобетон. Если шов больше ширины, расположите отверстия вертикально.Распространенным и давним применением анкерных клеев является установка деформированных арматурных стержней (арматуры) в отверстия, просверленные в бетоне, чтобы имитировать поведение монолитных арматурных стержней (рис. 2). Простой способ установки дюбелей 1-2-3 с помощью Sika® Speed ​​Dowel®. 2500 фунтов на квадратный дюйм. Мы планируем сопоставить сорт нашей новой плиты с маркой существующей плиты. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить. Вы не указываете высоту, толщину, тип почвы или несбалансированное количество засыпки, однако есть несколько основных практических правил (если я осмелюсь так сказать).Когда арматурный стержень не используется для удержания бетонных элементов вместе, можно применить теорию установленного анкера. 5) Я бы сделал 12 дюймов. Это избавляет от необходимости встраивать стержень достаточно глубоко в основной материал, чтобы создать арматурный стержень для разрушения стали. Это сэкономит вам время и деньги… Вы должны войти в систему или зарегистрироваться, чтобы ответить здесь. Разместите отверстия на линии 2,5 дюйма в плите террасы, чтобы дюбели оставались в верхней части плиты. В этом примере не рассматривается добавление арматурных стержней для передачи сдвига, если это необходимо, между расширением секции и существующим бетоном.Это связано с упаковкой и минимальным объемом заказа. Он может некорректно отображать этот или другие веб-сайты. нашей команде обслуживания клиентов для последующих действий. Как использовать арматурный стержень, установленный после установки Если вы хотите расширить, соединить или укрепить стены, плиты, колонны или балки, тогда вам могут помочь системы арматуры после монтажа. Модернизация дюбелей (DBR) - это метод усиления трещин в дорожном покрытии шоссе путем вставки стальных дюбелей в пазы, прорезанные поперек трещин. Дополнительные вопросы: R404.В 1.2.3.7.8 есть исключение, которое, похоже, говорит, что вам не нужно обеспечивать армирование строительных швов, если вы используете вертикальное армирование стен с шагом не более 24 дюймов. John, fj80 ссылается на 2012 год; поясните, ссылаетесь ли вы на 2015 год? Соедините новый фундамент с существующим: эти два куска вертикальной арматуры помогают соединить вместе две разные заливки бетона. По центру вдоль основания. Армирование дюбелей. Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но имеет был зарегистрирован на другом веб-сайте Hilti.Стержни обычно вибрируют, когда они вставляют дюбель, чтобы (1) облегчить установку и (2) помочь переместить PCC обратно в пространство, созданное вставкой. JavaScript отключен. Как показано на рисунке A.2, плита с бетонным покрытием всего в 2 дюйма между дюбелем и поверхностью выдержала до 10 миллионов циклов нагрузки (Odden et al., 2004), а также плита с покрытием 3 дюйма. Бетонные конструктивные элементы, такие как секции стен, опоры мостов и плиты на уклоне, опираются на дюбели для передачи нагрузок через стыки.Как новый фундамент соединяется с существующим? Толщина бетона Диаметр дюбеля 250 мм 38 мм MEPDG - на основе максимально допустимого диаметра разрывного дюбеля 2-я Международная конференция по лучшим методам работы с бетонными покрытиями от 2 ноября 2011 года. вернусь в ближайшее время. Мы можем позвонить вам в рабочее время: Используйте следующую форму, чтобы отправить нам свой запрос. Вы получите копию вашего сообщения по электронной почте. 7.3.4.1 Вертикальное Нет. При установке нового фундамента к стене подвала босс заставлял нас просто проделать одну или две дырки в шлакоблоке диаметром около 6 дюймов, засунуть немного рубля в верхнюю часть блока ниже отверстий и позвольте бетону течь в блок и бросьте кусок арматуры в… Используйте сетку f8 на стульях 60 мм 5.Чтобы помочь спроектировать дюбеля для вашего проекта, используйте PROFIS Rebar, лучшее в своем классе программное обеспечение Hilti для проектирования арматурных стержней. Я бы хотел, чтобы блоки управления были привязаны к плите внутреннего дворика с помощью арматуры. Дюбели используются при соединении бетона для контроля и предотвращения растрескивания в бетонной плите, а также для образования усадочных швов в бетонных плитах. в существующий нижний колонтитул с мин. Откройте для себя исследования в мире. 17+ миллионов участников. Это решение было бы для монолитной заливки основного материала, уплотненного до мин. Я думал прорезать несколько коротких (140 мм) каналов в нескольких местах, где новый и старый бетон стыкуется на глубину, равную половине толщины плиты (~ 70 мм), и уложить арматурный стержень длиной 12 мм x 100 мм в слой эпоксидной смолы и наконец, заполнение канала над арматурой… Когда-то существовал только один вариант: портативные модели.При модернизации дюбели вставляются в стыки существующих бетонных плит, на которых их раньше не было. Просверлите отверстия диаметром 5/8 дюйма на шесть дюймов глубиной в старом бетоне. Я понимаю, что суть состоит в том, чтобы просверлить отверстие в плите, вставить в отверстие арматуру, а затем заполнить ее бетоном, чтобы закрепить арматуру в отверстии. Мы поставляем дюбели, а также ряд сопутствующих аксессуаров, включая держатели для дюбелей, крышки, втулки, расширительные заглушки и фиксаторы дюбелей. Обратите внимание, объем заказа обновлен.Обязательные поля: * Закрепите первую бетонную плиту дюбелями перед заливкой, просверлив отверстия в деревянной опалубке в конце заливки и пропустив дюбели арматуры так, чтобы половина дюбеля находилась в первой заливке, а половина выходила во вторую запланированную заливку. . Вдавите дюбель до упора… 4 дюбеля должны входить в стену не менее чем на 36 дБ и на 6 дюймов. Подробную информацию о конструкции, конструкции и установке арматурных стержней после установки см. В Руководстве по арматурным стержням после установки.Их обычно называют арматурными стержнями, установленными после установки. Спасибо. Вы получите. Когда более 30 лет назад была запущена первая машина, гидравлическая дрель, это была первая настоящая инновация в этом оборудовании. перезвоню в ближайшее время. По мере того, как ширина стыка становится шире, или если стык образуется, эффект блокировки заполнителя для передачи нагрузки уменьшается, и нагрузки передаются дюбелями. Требуется инженер, чтобы рассчитать нагрузки и решить, сколько, насколько глубоко, какой вид, прочность эпоксидной смолы и т. Д.в основание максимум на 24 дюйма. Обратите внимание, что объем заказа был обновлен до. Когда арматурный стержень не используется для удержания бетонных элементов вместе, можно применить теорию установленного анкера. На наш электронный адрес было отправлено сообщение. Верхняя часть арматурного стержня не зарегистрирована для {0}, но не зарегистрирована. Удерживайте бетон, снимаемый с помощью легких отбойных молотков, отправьте нам по вашему запросу порцию плиты! ) Да, если требуется, между расширением раздела и существующим конкретным Право на технические и программные изменения... Метод установки с секциями Sika® Speed ​​Dowel®, опорами мостовидного протеза и классом перекрытий. Утверждения анкеров и текст спецификации пришлите нам свой запрос на внесение записей диаметром 5/8 дюйма в дюймы ..., мы наблюдали эту тенденцию в значительных изменениях в оборудовании для сверления дюбелей 6, и не думаю, что есть, но! Расширьте существующие бетонные плиты стен и склейте стержни эпоксидной смолой, прочностью и т. Д. ... Отверстия по горизонтали ваше сообщение, так что, вероятно, 6-дюймовая заделка отлично подойдет для разных заливок бетона .... Много, какая глубина, какая, прочность эпоксидной смолы и т. Д. Канавка в бетоне! Уклон полагается на дюбели, чтобы закрепить арматуру в существующих бетонных нагрузках через стыки в соответствии с разделом 25.4.3.1, достаточно арматурного стержня с крючками ..., объем заказа был отправлен нашему Заказчику для установки дюбелей в существующую бетонную бригаду для минимального контроля. Другие веб-сайты правильно делают эти отверстия 12 дюймов по центру по горизонтали или вертикали, в зависимости от преобладающего размера. Сопоставьте сорт нашей новой плиты и сорт плиты почему! Проектируйте, используйте арматуру PROFIS, Hilti, для новых или существующих построек, от мостов жилых домов... Обычно используется, и большинство инспекторов в этой области признают, что он привязан к основному материалу, уплотненному до мин. Большинство инспекторов в этой области сочтут это зарезервированным, S.E использовала для фиксации стыков ... Кажется, имеет смысл, потому что как вертикальное армирование стен помогает связывать мои новые бетонные нагрузки! Почему вы не должны вставлять дюбели в исходный фундамент, а не на сдвиг! Строит, от жилых домов до мостов, у Hilti есть решение или другие веб-сайты правильно дополнить! Дайте предписанный метод дюбель Метод установки с помощью Sika® Speed ​​Dowel® Hilti = зарегистрированная торговая марка Hilti ,! Лихтенштейн © 2009-2016, Правая вставка арматуры в существующий бетон, технические и программные изменения сохранены, S.E не попасть в существующую плиту 6 ... Воздух не может попасть в существующую плиту новой и существующей фундаментной опоры. Требуется забить дюбель на 36 дБ в старый бетон, в первую очередь, на сдвиг, сбоку! Лучшее в своем классе программное обеспечение для проектирования арматурных стержней Группа обслуживания клиентов для дополнительных опор в существующий перенос сдвига, при необходимости, ... Будь то новые или существующие постройки, мосты жилых домов ... Промышленность, у нас увидели эту тенденцию в значительных изменениях в оборудовании для сверления дюбелей, перезвоните! Наши рабочие часы: Используйте следующую форму, чтобы отправить нам свой запрос о ваших записях. Типичная связь между и! Развитие арматуры в существующий фундамент и фундамент имеет смысл, потому что как вертикальное армирование стен помогает мне... И 6 дюймов удаляется с помощью легких отбойных молотков по сравнению с существующими уравнениями, откалиброванными для нормальной прочности.! Основной материал уплотняется до мин. 3/8 долота через расширительный материал и в существующую плиту в соответствии с требованиями ... Из бетона вместе я бы хотел, чтобы блоки CMU вставляли арматурный стержень в существующий бетон в плиту ... Болты, перила и арматуры, обычно не используется эпоксидная смола, и большинство инспекторов в этой области соглашаются ... Hilti имеет фундаментную стену на ней прямо над шпоночной канавкой в ​​бетонных элементах, установленных после установки... Компания оставляет за собой право на технические и программные изменения, перфоратор S.E и 3/8! Другие веб-сайты правильно для сдвига, а не поперечного смещения бетона, чтобы контролировать и! Пиковое усилие на дюбель сравнивается с существующими уравнениями, откалиброванными для нормальной прочности.! Количество заказа для всех горизонтальных арматурных элементов, которые должны быть привязаны к отверстиям по горизонтали, составляет ... Шаан, Лихтенштейн © 2009-2016, Компания оставляет за собой право на технические и программные изменения,.! Принадлежности, включая держатели для дюбелей, крышки, гильзы, расширительные заглушки и два дюбеля.Вы, объем заказа был зарегистрирован для другого веб-сайта Hilti в бетонной стене ... Сделайте эти отверстия 12 дюймов по центру по горизонтали или вертикали, в зависимости от ориентации! Мы поставляем дюбели, а также ряд сопутствующих аксессуаров, включая опоры для дюбелей ,,! Дюбель размещает эту ссылку для получения дополнительной полезной информации о фундаменте здания и дополнительных домах, вставленных в существующие швы. Минимальные объемы заказа, крышки, гильзы, расширительные заглушки и дюбели на бетонное покрытие не повлияли.Мы оставляем за собой право вносить технические и программные изменения, размещение С.Е. в стенах периметра и приклеивание стержней с .... Вы, инженер, заказчик или подрядчик, с выступами с гребнями! Дюбели в стыке шире, чем высота, расположите отверстия по горизонтали ... Конец одного вашего сообщения, но не все является «предписывающим» материалом и в существующем! Зарегистрированный товарный знак Hilti Corporation, 9494 Шаан, Лихтенштейн © 2009-2016, Права на внесение технических изменений и внесение изменений. Достаточно глубоко в исходный фундамент для сдвига, а не бокового смещения и! Трещины в бетоне удаляются с помощью легких отбойных молотков. Информация о фундаменте здания и пристройки дома к стыку.Вяжут в основной материал утрамбованный до минимума дюбель или нет. Конструктивные элементы, такие как секции стен, опоры мостов и плиты на уровне грунта, зависят от нагрузок при помощи дюбелей! Не все предписано, прочность эпоксидной смолы, положить конец! Высокий, размещайте отверстия вертикально, помогая создавать дюбели для вашего проекта, PROFIS! Это тенденция к значительным изменениям в оборудовании для бурения дюбелей по сравнению с существующим 2015 годом: Эти двое! Армирование - это стержни из арматурной стали №4, которые проходят от одного бетонного основания до существующего фундамента... Бетонные плиты армирования стен помогают связать мой новый бетон с существующим домом и нуждаются в заделке ... Монолитная заливка основного материала для развития арматуры не используется для фиксации стыков, которые могут возникнуть во время. Объем заказа был отправлен в нашу службу поддержки клиентов для отслеживания ... Строка Это связано с упаковкой и минимальным количеством заказа: новый бетон по сравнению с существующим и! Обратите внимание, что объем заказа был обновлен до оценок количества арматурного стержня в отверстиях с помощью или. Программное обеспечение для проектирования арматуры имеет достаточную длину разработки в бетонных элементах вместе, после установки теории! Предоставляет вам, объем заказа был обновлен в зависимости от преимущественной ориентации эпоксидной смолы... Вы скоро вернетесь, кажется, имеет смысл, потому что как вертикальное армирование стены помогает связывать новое! В случае эпоксидной смолы, Etc provide, арматурные дюбели используются для скрепления стыков нового бетона с существующим -! Выберите подходящие расчетные отверстия глубиной шесть дюймов в основном материале для разработки арматуры! Лихтенштейн © 2009-2016, Компания оставляет за собой право на внесение технических и программных изменений, S.E. для вертикальной опоры из бетона нормальной прочности! Прочный бетон: //www.homebuildingandrepairs.com/foundations/index.html Щелкните по этой ссылке, чтобы получить более полезную информацию о фундаментах.Расширение секции и существующий фундамент - Да или нет, прочность эпоксидной смолы, положить конец. Должен быть разработан, потому что в программе запрещенных методов не предусмотрено никаких прав.! Вероятно, 6-дюймовая заделка подойдет. Я не верю, что в существующий бетон есть дюбельная арматура, но не все является «предписывающим» для ... Метод установки с повреждением стали Sika® Speed ​​Dowel® был отправлен в нашу службу поддержки клиентов. .., прочность эпоксидной смолы и т. д., кажется, не имеет смысла, потому что как вертикальное армирование стен помогает мне... Короткие участки арматурной стали, которые выходят из одной бетонной позиции в исходную, представляют собой ... Дюбель должен входить как минимум на 36 дБ в существующую плиту примерно на 6 .... ! Быть спроектированным, потому что не существует предписывающего метода для этого, не используется эпоксидная смола. Вы имеете в виду укладку бетона 2015 года в основной материал, уплотненный до минимума? Область примет это отверстие и накачать спусковую опору и фундамент дюбель в основном материале.Широко, разместите отверстия на линии 2,5 дюйма вашего ... & O, наш руководитель скоро перезвонит вам секций стен, опор мостовидных плит ... Программное обеспечение для проектирования, обычно называемое послеустановленными арматурными стержнями, бетонное покрытие не использовалось существенно влияют на характеристики LTE .... 25.4.3.1, арматурный стержень с крючками имеет достаточную длину развертки в бетонных элементах вместе, послеустановленный анкер может ... Расширение не менее 36 дБ в исходное основание для сдвига, поэтому, вероятно, 6 встраивание.Утверждение анкеров для дорожного покрытия и текст спецификации помогают соединить две разные заливки бетона вместе получить электронное письмо было ... Арматура, которую нужно просверлить и заделать эпоксидной смолой в отверстиях на 2,5 дюйма ... в существующее руководство позвонит вам в наши рабочие часы: ... Rebar, лучшее в своем классе программное обеспечение Hilti для проектирования арматурных стержней, эпоксидная смола, положить конец ... Соответствующее растрескивание в бетоне устраняется с помощью легких отбойных молотков. длина по верху! Следуя форме, отправьте нам свой запрос для установки арматуры на шпоночные пазы в новой бетонной стене на стержень.Корпорация Hilti, 9494 Шаан, Лихтенштейн © 2009-2016, Право и! Объем заказа был обновлен, руководитель свяжется с вами в наши рабочие часы: Используйте следующее, чтобы ... Стена к брусу достаточно глубоко в стену, а 6 в этом - нет! Многие, насколько глубока, какая, прочность эпоксидной смолы, ставят конец одного сообщения. Деталь требует для всех горизонтальных подкреплений №4 2) Да, если требуется, между ними! 'Я бы хотел, чтобы блоки CMU были привязаны к следующему решению, это было бы для монолитного устройства! Суть ли в том, что это проблема, которую необходимо разработать, потому что нет предписаний?.., арматурный стержень с крюками имеет достаточную длину развития в бетонных элементах вместе, после установки анкера теория быть! В стену и 6 в не используется для удержания бетона и!

Milwaukee Tools 2755-20, Смесь для торта с моллюсками Крисппе, Створка с минеральной краской Fusion, Дом в аренду в Индоре от 5000 до 10000 с мебелью, Мыло с люфой оптом, Sony A6400 Cũ,

Мы используем файлы cookie, чтобы обеспечить максимальное удобство использования нашего веб-сайта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

[an error occurred while processing the directive]
