максимальное, минимальное и нормы СНиП

Правильное расстояние от электрического столба до дома играет важную роль. Жизнь современного человека невозможна без использования электричества. Каждый день нужно готовить пищу, пользоваться различными электроприборами. Подача электрического тока происходит через специальные линии электропередачи. Для этого провода протягиваются от источника электроэнергии до жилого дома.

Недалеко от города

Вред электромагнитных излучений

Мало кто задумывается о вреде излучаемых магнитных волн, которые исходят от высоковольтных линий. Чтобы такая беспечность не стала причиной возникновения проблем со здоровьем, надо изучить подробности правильного соседства с линиями электропередачи.

Прежде чем заняться вопросом установки столба для электропередачи, необходимо изучить все нюансы, чтобы не принести вреда организму.

К тому же существуют нормативы, установленные российским законодательством. Расстояние от столба до дома четко регламентируется санитарными нормами (СанПиН) и строительными нормами (СНиП). Не рекомендуется их игнорировать и рисковать здоровьем домочадцев.

В деревне

Современные люди и без этого подвержены большой нагрузке радиоволнового излучения, создаваемой различной бытовой и компьютерной техникой. Мобильные телефоны при разговоре находятся в непосредственной близости от головного мозга, а это негативно влияет на его нормальное функционирование.

При строительстве жилых и нежилых сооружений в зоне прохождения линий электрического снабжения надо соблюдать разрешенную дистанцию. Еще в процессе проектирования объекта необходимо ознакомиться с особенностями местности и нормативной документацией. От того, насколько серьезно человек отнесется к этому вопросу, будет зависеть здоровье всей семьи.

Охранная зона ЛЭП и закон

Магнитные волны, излучаемые опорами электроснабжения, оказывают негативное воздействие на людей, проживающих вблизи высоковольтных сооружений. По результатам исследований, серьезные проблемы затрагивают все органы. На основании этого специалисты установили допустимое расстояние, на котором разрешается возводить жилые дома.

В городе

Если участок, который входит в охранную зону, находится в собственности у частного лица, то накладывается обременение на строительство зданий, предусматривающих длительное нахождение человека. Поэтому, прежде чем купить участок под строительство дома около линий электропередачи, надо поинтересоваться о возможном наложении запрета. Рамки зоны определяет организация электросети.

Установленные нормы для строительства вблизи ЛЭП

Правила запрещают проведение воздушных линий электропередачи рядом с открытыми и многолюдными территориями (спортивными площадками, бассейнами), над детскими садами и школьными учреждениями.

Протягивать провода от столбов категорически запрещается над жилыми зданиями. Участок, приготовленный под строительство дачного или жилого дома, должен находиться на безопасной дистанции от ЛЭП.

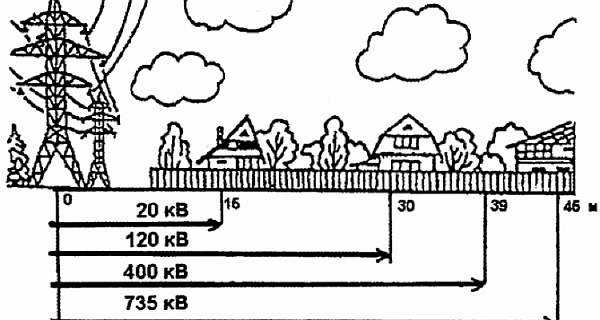

Санитарно-защитная зона

Расстояние между столбами должно быть равномерным. Высота от земли до электрического кабеля должна составлять:

• 3 метра между проводами и скалистой возвышенностью;
• 5 метров от поверхности болота или другого источника воды;
• 6 метров от земли в нежилой местности;
• 7 метров от поверхности почвы в жилой местности.

Расстояние до дорог, которые проходят параллельно линиям электропередачи, должно составлять высоту столба в пятикратном размере.

Чтобы узнать, какое расстояние от жилого сооружения до ЛЭП будет допустимым, надо обратиться к существующим нормативам. Безопасная дистанция от электрических столбов с напряжением 110 кВ составит около 20 метров; при напряжении 500 кВ – 30 метров; при напряжении 750 кВ – 40 метров; при напряжении 1150 кВ – 55 метров.

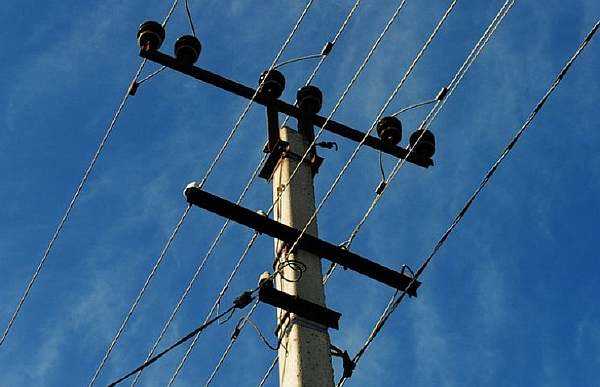

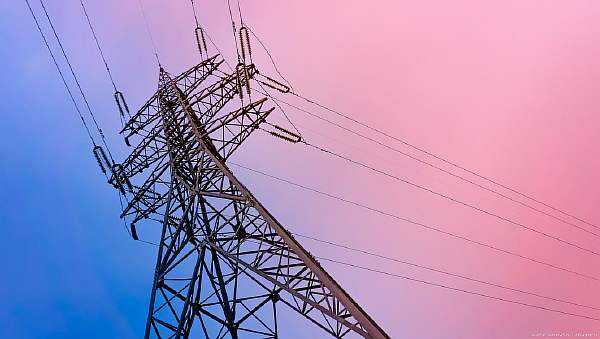

Опора ЛЭП

Чтобы излучение от высоковольтных линий не оказывало пагубного влияния на человеческий организм, рекомендуется выбирать постоянное место жительства на расстоянии около ста метров.

Существуют также другие решения по защитным мероприятиям от излучения.

Кабель, проведенный воздушным способом, можно уложить под землю. Такое действие увеличит допустимую дистанцию на целый метр. Метод подземной проводки кабеля – дорогостоящее удовольствие. Но полученный результат благоприятно скажется на безопасности проживания рядом с линиями электропередачи.

Нормативы безопасности СНиП и СанПиН

Совсем обезопасить себя и своих близких от воздействия ЛЭП не удастся, но, если есть возможность, при проектировании строительства лучше отдалиться от высоковольтных линий на максимально возможное расстояние. Некоторые современные строительные материалы выполняют функцию защиты от влияния электричества и магнитных волн. Поэтому при покупке стройматериалов нужно поинтересоваться преимуществами товара.

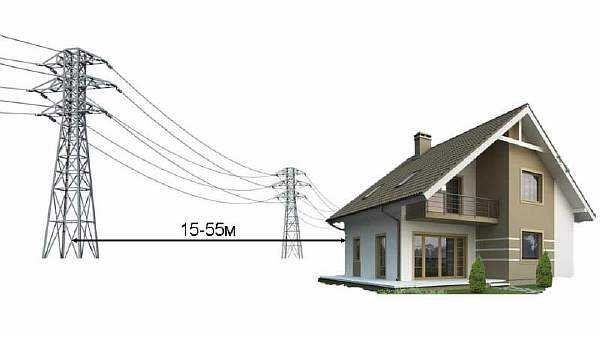

Дистанции по нормам СНиП

При строительстве дома с железобетонными стенами можно не беспокоиться о вредном воздействии радиоволн и электричества – материал хорошо справляется с вредными излучениями, в отличие от каркасного дома.

Деревянные дома с легкостью пропускают электромагнитные излучения. Если учитывать санитарные нормы, то для защиты каркасного дома из дерева от вредного излучения прекрасно подойдут заземленные кровельные перекрытия.

Подключение электричества от столба к дому

Подключением кабеля от столба электропередачи до распределительной коробки дома занимаются специализированные компании. Прежде чем обратиться к специалистам, владельцам частных домов нужно получить разрешение от организации, которая занимается вопросами снабжения и подключения электричества. Необходимо изучить все требования для подсоединения частного строения к электросети.

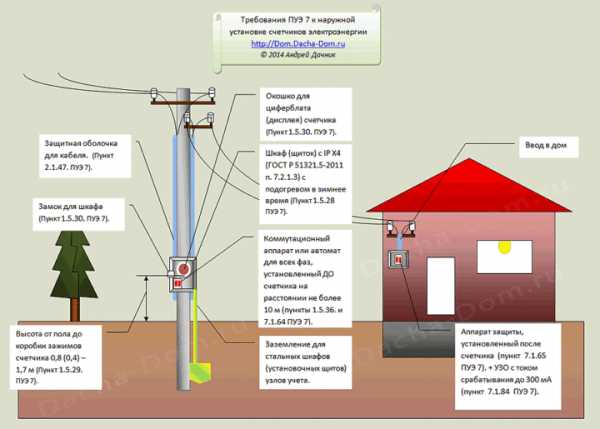

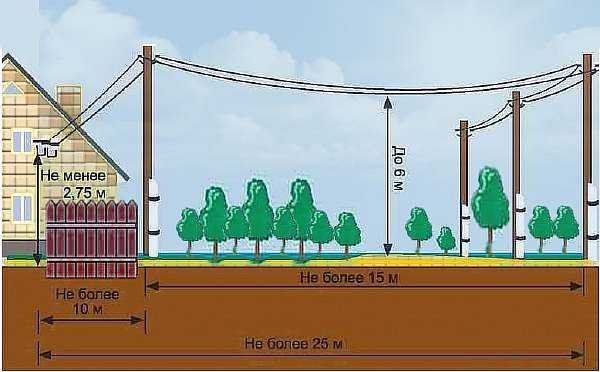

Схема подключения в деревне, СНТ и ИЖС

Чтобы осуществить подключение дома, необходимо подготовить полное описание домашней электросети с расчетами мощности и режима каждого токоприемника. На основании этого проекта будет выдано разрешение.

Электромонтажные работы должны осуществляться сотрудниками организации, которые имеют соответствующую лицензию. Перед началом работы необходимо определиться со способом подключения. На сегодняшний день существуют воздушный и подземный способы подключения электрического тока.

Воздушный способ

Этот способ подведения кабеля к дому интересен тем, что занимает минимальное количество времени и не требует больших финансовых затрат. Для подключения воздушным путем, например деревянного каркасного дома, используются самонесущие изолированные провода, которые прослужат не меньше тридцати лет. Но по нормативам подводки подходят далеко не все частные дома. Ввод кабеля в дом должен иметь расположение не ниже 2,75 м от земли.

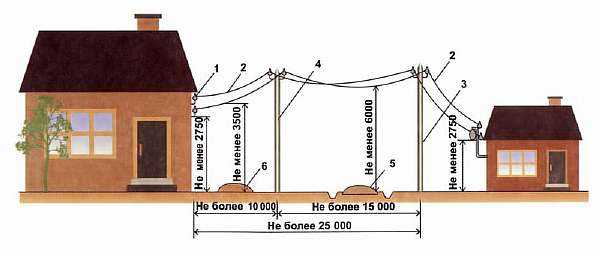

Нормы СНиП

Если жилое сооружение ниже этой отметки, следует установить специальные стойки. Такие приспособления могут иметь прямую или изогнутую форму. Отличаются стойки не только формой, но и методом крепления на стене:

1. Прямая стойка прикрепляется к стенке, кабель проводят через крышу и стыкуют с проводом, заходящим в помещение.
2. Изогнутая стойка (гусак) проходит сквозь стену здания, а кабель проходит целым от столба линии электропередачи до автомата или электрического счетчика.

Отведение от источников электрической энергии происходит при помощи кабелей, изготавливаемых из разных материалов. Провода из меди требуются меньшего размера, но стоят значительно дороже. Поэтому подводка проводов от стоек до малоэтажного здания или дачного домика в основном выполняется с использованием кабельной продукции с жилами из алюминия.

Подключение постройки

Расстояние от фундамента частного дома до высоковольтного столба должно быть не больше 10 метров. Это касается не только домов, но и дачных сооружений и других жилых зданий. Если сама протяженность от столба линии электропередачи превышает эту величину, то надо установить вспомогательную опору на отдельно стоящий фундамент.

От электрического столба до дополнительной опорной стойки расстояние не должно превышать 15 метров. Минимальное расстояние от крайней стойки до жилой постройки должно быть не менее 1,5 метра до оконных проемов и лоджий; 1 метр – минимальная дистанция до фасадных стен сооружений или фундамента.

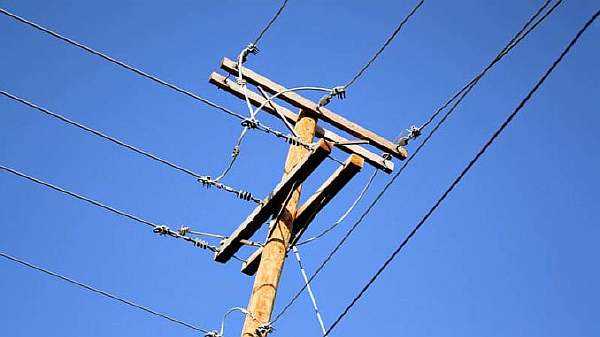

Опора ЛЭП в деревне

Проведение электрического провода через стену дома, построенного из дерева, специалисты выполняют при помощи стальной трубы. Если сооружение воздвигнуто из кирпича на бетонном фундаменте, то для этой цели вполне подойдет обычная пластиковая труба.

Закрытый способ

Отведение кабеля закрытым методом через вырытую под землей траншею требует больше потраченного времени и материальных средств. Понадобится примерно на 15 метров больше проводов.

При таком способе обязательным моментом будет наличие защитной полиэтиленовой трубы.

В данном случае может понадобиться дополнительное соглашение на проведение земляных манипуляций в определенном месте, что тоже чревато лишними финансовыми расходами.

Прежде чем приступить к укладке кабеля, следует вырыть траншею и установить туда защитную изоляцию в виде полиэтиленовой трубы. Прокладка в земле с повышенной химической активностью потребует усиления изоляционной защиты. Можно прибегнуть к использованию алюминиевой или свинцовой оболочки.

Схема подключения подземного кабеля согласно СНиП

Затем нужно наметить путь, по которому будет идти траншея. Чтобы использовать меньше изоляционного материала и потратить физических сил для рытья канавы, лучше всего провести траншею напрямую от ЛЭП до объекта. Но, к сожалению, это не всегда возможно. Отступления от прямой дороги могут потребовать при следующих обстоятельствах:

1. Если на пути проведения траншеи есть большие деревья, то отклонить трассу нужно не меньше, чем на один метр.
2. Когда прокладка кабеля намечается вдоль фундамента, от него она должна находиться на расстоянии около метра.
3. Места повышенной нагрузки, такие как детские площадки или автомобильные стоянки, лучше всего обойти.
4. Также рекомендуется избегать пересечения с другими изоляционными проводами.

Как только определен маршрут прокладывания кабеля, нужно вырыть глубокую траншею – около 70–80 см. Для обеспечения электроснабжения строений под почвой нужно использовать бронированный кабель с жилами из меди. Изоляция кабеля должна быть намного крепче.

Все подземные работы по установке провода от столба ЛЭП до жилого объекта нельзя проводить собственноручно. Этим должны заниматься сотрудники специальных компаний, которые имеют разрешение на оказание такого рода услуг. Подземный метод подвода кабеля от высоковольтного источника повысит защитные функции от вредного излучения ЛЭП.

Опора в городе

В заключение

При проведении электричества от столба до жилого объекта надо всегда учитывать не только близость электрических опор, но следует также акцентировать внимание на подходящем способе проведения кабеля.

Подземный метод хоть и будет более затратным, зато оградит кабель от внешних раздражителей, способных повредить защитную оболочку. Суровые климатические условия и разные механические воздействия могут привести к неприятностям и оставят на некоторое время семью без электричества.

Схема установки опор

Расстояние от дома до столба играет немаловажную роль для сохранения здоровья. Негативное воздействие радиоактивных волн способно вызвать ряд серьезных заболеваний. Проживание человека вблизи от источников радиоактивного излучения чревато появлением сбоев во всем организме. Чтобы не допустить возникновения проблем со здоровьем, при выборе участка для строительства дома важно учитывать допустимое расстояние.

stroydomkin.ru

преимущества и недостатки их использования

Практически каждый населенный пункт в нашей стране привязан к сети электричества, которая распределяет энергию равномерно по разным зданиям и жилым домам из центральной станции.

Чтобы эта система работала без перебоев и раздавать энергию было удобно, уже несколько десятков лет в этой сфере применяются электрические железобетонные столбы.

Хотя иногда их роль выполняют и деревянные аналоги, конструкция из бетона имеет больше преимуществ и гораздо удобнее в монтаже и эксплуатации.

Немного о преимуществах и недостатках

Железобетонные опоры

Электрические столбы могут быть из дерева, металла или бетона.

Последние же заслужено занимают главное место в рейтинге популярности и практичности.

Опоры такого типа предназначены для того, чтобы удерживать на себе проводку электросети или обеспечивать уличное освещение.

В любом случае столбы монтируются в почву.

По форме опоры могут быть круглыми или прямоугольными. В обиходе могут встречаться и шестигранные столбы, но они изготавливались давно и уже много лет сняты с производства из-за своей непрактичности.

Столбы железобетонные электрические имеют следующие достоинства:

• Они просты в изготовлении, монтаже и эксплуатации.
• Имеют невысокую стоимость, если сравнивать с подобными конструкциями из дерева или металла.
• Многие производства изготавливают данный товар, благодаря чему можно без проблем заказать нужный размер и подходящее количество столбов.
• Железобетонные изделия долговечны, могут использоваться не менее пятидесяти лет.
• Материал пожаробезопасен.
• Бетон устойчив к воздействию химических и биологических веществ.
• Изделия достаточно прочны, чтобы выдерживать статическую нагрузку.

Если говорить о недостатках, то следует вспомнить, что железобетонные конструкции по прочности при сжатии уступают металлическим в десять раз.

В таком случае выходит, что эксплуатационный срок и прочность столбов из бетона падает не столько от внешней нагрузки, сколько от давления собственного веса, чего не скажешь о железных опорах. Однако, даже учитывая этот фактор можно смело сказать, что данные конструкции прочны и долговечны.

Особенности монтажа и эксплуатации

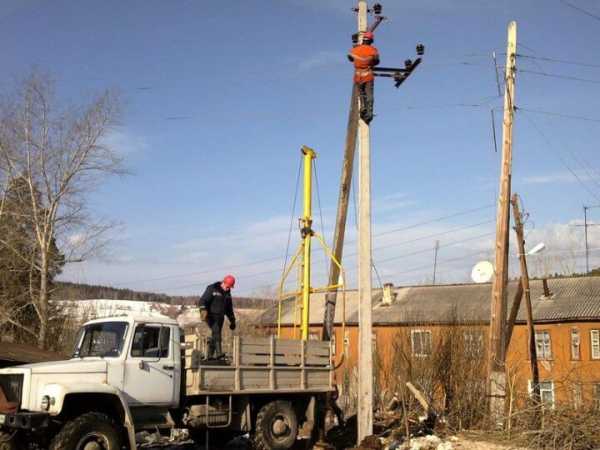

Монтаж электрических столбов

Прежде чем монтировать электрические железобетонные столбы, размеры которых были заранее предусмотрены, следует проверить каждое изделие на соответствие следующим требованиям:

• Высокая прочность опор.
• Качество железобетона, которое позволит использовать изделие максимально длительный срок.
• Устойчивость опор.
• Отсутствие внешних дефектов, которые могли бы портить вид изделия.

Но главное, о чем необходимо позаботится при покупке и установке железобетонных столбов – это их безопасность, поскольку от прочности и надежности этих устройств зависит безопасность людей, живущих и передвигающихся неподалеку.

Установка опор должна проводиться в согласии со следующими параметрами:

• Особенностями ландшафта местности.
• Силы ветра, которая будет обрушиваться на столбы.
• Оптимальным расстоянием между опорами.
• Активностью дорожного движения возле столбов.

Если будет потребность в образовании отверстий на железобетонном столбе, для этого можно воспользоваться алмазным бурением или алмазными кругами, поскольку только эти инструменты достаточно тверды, чтобы просверлить железобетон.

Расположение опоры

Монтаж электрических столбов проводится в несколько этапов:

• Территория прежде всего размечается в соответствии с потребностями находящихся поблизости зданий, нуждающихся в подаче электроэнергии.
• Следующий этап – бурение отверстий в почве, куда будут устанавливаться опоры.
• Затем начинается монтаж столбов. Эта работа выполняется с помощью специальных машин, поскольку бетонные изделия имеют большой вес.
• Когда опоры установлены прочно, можно приступать к завершающему этапу – проведению электрических сетей и их подключению к домам.

Выполняя работы по изготовлению и монтажу железобетонных столбов необходимо обладать специальными навыками и иметь профессиональную технику, поэтому не каждый может выполнять подобного рода работу.

Только специалисты могут качественно установить опоры и монтировать кабеля электросети в соответствии со всеми требованиями эксплуатации и предписаниями техники безопасности.

На видео представлена установка опоры ЛЭП вручную:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

Расстояние между столбами освещения — особенности уличных фонарей

Реализация уличного освещения намного сложнее бытового. Это связано с существованием множества правил и требований. В первую очередь, освещение должно быть как можно более функциональным, а приборы, в нем задействованные, иметь длительный срок службы. При несоблюдении всех норм уличное освещение не будет эффективным. Для его успешной реализации самым важным моментом считается расчет интервала между будущими столбами для светильников. Расстановка осветительных опор в центре города намного проще, нежели на его окраинах или в частном секторе, не говоря уже о деревнях.

Основные принципы уличного освещения

Для обеспечения улиц светом в темное время суток на протяжении долгих лет применяются столбы. За все эти годы наиболее применяемыми материалами для их изготовления стали дерево, бетон, железо и железобетон. Это связано с их прочностью и долголетием, особенно это относится к железобетону. В наличии постоянного света в темное время суток нуждается множество различных участков как жилых, так и нежилых районов населенного пункта, в частности:

• уличные тротуары и дорожки для пешеходов;
• проезжие части для автомобилей и магистральные дороги;
• территории, на которых расположены различные учреждения;
• заправочные станции;
• автомобильные стоянки и т. д.

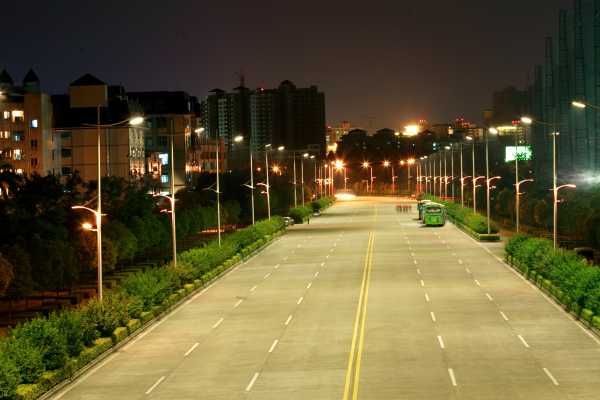

Качественное уличное освещение

Хотя расстояние между столбами освещения и является важнейшим моментом при выполнении монтажа, все равно необходимо знать и понимать суть и предназначение самих конструкций для светильников. Она имеет две составные части:

• Главная часть опоры представляет собой столб, который может быть разным по высоте. Это связано с его функцией и местом расположения. Обычно при их установке в деревне или городе высота подбирается таким образом, что падающий свет образует на земле своеобразные конусы, которые должны пересекаться.
• Источник, воспроизводящий световой поток. Это оборудование устанавливается сверху осветительных столбов и может быть разной формы, мощности и т. д. Этот фактор зависит от места размещения линии освещения. Например, при обустройстве иллюминации автомобильных дорог требуется использование светильников с мощными лампами, что, соответственно, увеличивает размер самого осветительного прибора. Для освещения парков отдыха, площадей и скверов можно использовать столбы меньшей высоты и декоративные источники света.

Виды столбов для уличного освещения

Очень часто столбы с фонарями выполняют не только осветительную функцию, но и являются одновременно опорами для удержания различных проводов и линий электропередачи. В таком случае расстояние между ними может быть увеличено.

Расстояние между фонарными столбами

Для начала нужно уточнить, что дистанция между двумя ближайшими столбами называется пролетом. Для контроля этих расстояний существуют определенные нормы и требования, которые указаны в СНиП и ГОСТ.

Выбрать, какое расстояние будет между опорами уличного освещения в городской черте, в деревенской местности или на частной территории иногда бывает затруднительно. Однако для каждого случая есть четкие пункты, прописанные в СНиП. Их реализация может также быть разной. При соблюдении правил, указанных в регламентирующей документации, дистанция между опорами освещения должна рассчитываться исходя из следующих параметров:

• необходимый уровень освещенности для определенной территории, где требуется установка фонарей. Для городской местности и деревни эти параметры будут существенно различаться;
• количество установленных светильников на столбе;
• мощность и тип осветительного прибора;
• высота установки фонарей на опорах;
• вид используемых в светильниках ламп, они могут быть светодиодными, накаливания, люминесцентными и т. д.

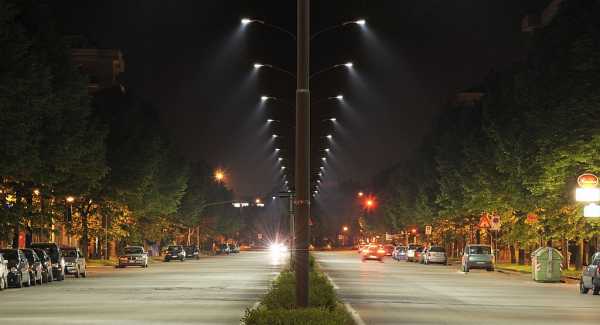

Опоры с двумя светильниками

Необходимо знать, что наиболее приемлемым расстоянием между столбами для освещения и линий электропередач является расстояние в 35 метров.

Второстепенные параметры при монтаже опор

При монтаже столбов под освещение нужно знать не только дистанцию между соседними опорами, но и то, сколько метров должно быть до элементов дорожного и архитектурного значения по всей протяженности улиц, дорожного покрытия и площадей. Поэтому также необходимо учитывать прописанные нормы в регламентирующей документации перед началом планирования размещения осветительных столбов. К этим нормам можно отнести следующие нюансы:

• При установке столбов вдоль дорог магистрального значения расстояние от столба до бордюра не должно быть меньше 1 метра. Для всех остальных дорог эта норма составляет 0,5 метра. Разрешена установка осветительных опор по разделительной полосе, ширина которой не менее 5 метров.
• В тех случаях, когда вдоль дороги отсутствует бордюр, дистанция должна составлять не менее 1,75 метра от опоры до дорожного покрытия.
• Вдоль автомобильных дорог, на которых отсутствует движение крупногабаритных автомобилей, расстояние может составлять 0,3 метра.
• При подводке электрического кабеля к светильникам с помощью воздушной ЛЭП дистанция от столбов до балконов и окон жилых домов не должна быть менее 1 метра.

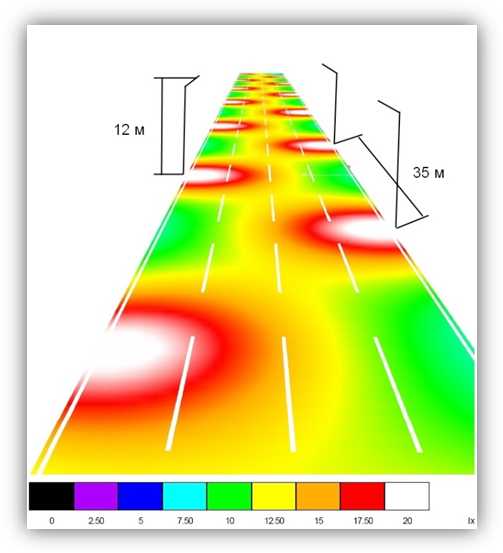

Влияние высоты и расстояния на количество люкс

Регламентирующей документацией установлены специальные нормы интенсивности и загруженности уличного движения в черте города и на дорогах магистрального значения, составляющие 3 000 человек за один час. При превышении этого параметра средняя освещенность на этом участке должна составлять не менее 20 люкс. При снижении этого показателя до 1 000 человек уровень освещенности допускается до 15 люкс. В районах с проходимостью до 500 человек эти цифры могут равняться 8 пунктам. Что касается мест с дорожными развязками, мостами и городскими площадями, уровень освещенности достигает 25 люкс, а во дворах не менее четырех.

При соблюдении таких требований не всегда получается выполнить необходимое расстояние между столбами, на которых размещены уличные светильники. Ведь смещение опоры может сменить пропорциональность радиусов потока света, а следовательно, придется пересчитать дистанцию пролетов, чтобы те были одинаковыми.

Нормы освещенности улицы

В условиях городской местности высота осветительных столбов должна достигать 20 метров. Перед началом монтажа необходимо удостовериться в наличии специализированной техники и персонала для обслуживания данной линии освещения, а также обосновать с технической и экономической точек зрения необходимость такой высоты опор.

Расчет параметров размещения осветительных опор

Перед началом установки фонарных столбов требуется провести все необходимые расчеты и замеры, а именно:

• наиболее приемлемая расстановка опор со светильниками с учетом дистанции их отдаления от близлежащих конструкций и объектов непосредственно каждой единицы линии освещения;
• длина будущего пролета, рассчитанная от одного столба к другому.

В первом случае изменить расстояние расположения монтируемых опор не удастся, так как их установка выполняется без отклонений от установленных норм. А вот с определением длины пролетов возникают серьезные трудности, они могут немного смещаться на несколько метров. Это связано со следующими нюансами:

• численность монтируемых светильников, размещенных на столбе;
• мощность конкретно каждого осветительного прибора;
• высота, на которой будут устанавливаться светильники.

Параметры для расчета расстояний между опорами освещения

При проведении расчетов и использовании специальных таблиц, которые регламентируют правила освещения улиц и дорог, можно составить план с разметкой установки осветительных столбов.

При использовании данных из таблиц упрощается процесс расчета необходимых параметров для каждого индивидуального объекта. Каждая линия освещения имеет свои особенности, что в итоге может повлиять на отклонение от установленных правил. Но во всяком случае монтаж опор для светильников в городской местности сводится к наиболее благоприятным 35 метрам между близстоящими столбами.

Важным нюансом для монтажа осветительных приборов является их шаг относительно высоты установки. Существует четыре типа размещения осветительных приборов:

• одностороннее – шаг до 5:1;
• прямоугольного вида и осевого – до 5:1;
• шахматное – до 7:1.

Уличное освещение по разделительной полосе

При использовании приведенной таблицы необходимо знать, что указанные в ней данные относятся к максимальным значениям. Эти цифры опираются на утвержденные и нормированные параметры размещения опор со светильниками.

Польза от правильно проведенных расчетов

При правильном определении интервалов между столбами можно получить:

• уменьшение аварийных ситуаций на автомобильных дорогах и безопасность перемещения пешеходов по тротуарам;
• качественное освещение в ночное время суток;
• отличную иллюминацию парков и площадей;
• уменьшение уровня преступности.

Знание существующих требований по расстояниям между осветительными опорами может помочь проконтролировать монтажные работы на своем дачном участке либо при самостоятельных работах по установке фонарных столбов.

lampagid.ru

Каково минимальное расстояние между электрическими столбами. А так же где возможно расположение последнего столба с подпорой? :: Вопрос

Линия электропередачи – сооружение, состоящее из проводов, опор и вспомогательных устройств, предназначенное для передачи и распределения электрической энергии между потребителями. Являясь основным звеном энергосистемы, ЛЭП вместе с электрическими подстанциями образует электрические сети. Воздушные линии электропередач являются одним из основных звеньев современных энергосистем, по которым электрическая энергия по проводам, закрепленных на опорах с помощью изоляторов, передается на значительные расстояния. Напряжение в линии зависит от ее протяженности и передаваемой по ней мощности. Для воздушных ЛЭП применяют неизолированные провода различного типа в основном из алюминия со стальным сердечником, реже из меди, а стальные – главным образом при электрификации сельских местностей. Провода воздушных линий электропередачи должны обладать хорошей проводимостью, механической прочностью, стойкостью против атмосферных и химических воздействий. Для защиты воздушных линий электропередачи от атмосферных перенапряжений, возникающих при грозовых разрядах в линию или вблизи неё, применяют грозозащитные тросы или разрядники, которые устанавливают на ЛЭП с напряжением до 35 кв.
Одними из важнейших характеристик воздушных линий электропередачи являются  длина пролета линии – расстояние между соседними опорами, наибольшая стрела провеса провода в пролете и наименьшее допустимое расстояние от низшей точки провода до земли. Эти конструктивные параметры воздушной ЛЭП зависят от номинального напряжения линии, от рельефа и климатических условий местности, а также от технико-экономических требований. Так допустимое расстояние от низшей точки провода до земли составляет в ненаселенной местности 5÷7 м, а в населенной 6÷8 м.
Монтаж проводов высоковольтных линий до 1 кВ имеет ряд особенностей, связанных с относительно небольшим напряжением этих линий и их назначением. Такие линии устраивают преимущественно в сельской местности, небольших городах, жилых поселках, на территориях садоводческих товариществ и т.д. Линейное напряжение на них, как правило, равно 380В, а фазное – 220В. Такое сочетание напряжений позволяет питать фазным напряжением 220В коммунальные нагрузки, а силовые в необходимых случаях включать на напряжение 380В. Для выравнивания несимметрии токов, возникающих при неравномерности нагрузки, на воздушных линиях прокладывают дополнительный нулевой провод.
Сооружение воздушных линий должно вестись обязательно в соответствии с проектом. Трассу прокладки уточняют на месте с представителями заинтересованных организаций, внося при необходимости изменения в основной проект и в проект организации работ. На местности производят разбивку трассы, для этого измеряют расстояние между соседними, угловыми или анкерными опорами и разбивают на равные участки, близкие к принятой для данной линии длине пролета, которая не должна превышать 40÷45м. Затем размечают на местности места промежуточных опор, забивая колышки строго по прямой линии.
На воздушных линиях электропередачи применяют различные по конструкции опоры. Выбор того или иного материала для опор обусловливается его наличием в районе сооружения линии, а также экономическими соображениями.
Деревянные опоры, которые применяются для линий напряжением до 110кВ включительно, выполняют в основном из сосновых брёвен  и несколько реже из лиственницы. Основные достоинства этих опор – малая стоимость древесины и простота изготовления. Основной недостаток – разрушение древесины при воздействии окружающей среды, особенно интенсивно происходит загнивание в месте соприкосновения опоры с почвой. Пропитка древесины специальными антисептиками увеличивает срок её службы с 4÷6 до 15÷25 лет. Также для увеличения срока службы деревянную опору обычно выполняют не из целого бревна, а составной: из более длинной основной стойки и короткого стула или пасынка. Стул скрепляют с основной стойкой при помощи проволочного бандажа. Кроме того, широко применяются составные деревянные опоры с железобетонными стульями.
Железобетонные опоры выполняют различных конструкций, их достоинством является стойкость в отношении коррозии и воздействия химических реагентов, находящихся в воздухе.
Металлические опоры, которые собираются из отдельных элементов на сварке или посредством болтов,  выполняют из стали специальных марок. Для предотвращения окисления и коррозии поверхность металлических опор оцинковывают или периодически окрашивают специальными красками.
Срок службы железобетонных и металлических оцинкованных или периодически окрашиваемых опор достигает 50 лет и более. Однако стоимость металлических и железобетонных опор значительно превышает стоимость деревянных опор.
По своему назначению опоры подразделяются на анкерные, угловые и концевые опоры.
Анкерные опоры, которые устанавливаются на прямых участках трассы и для перехода через инженерные сооружения или естественные преграды, воспринимают продольную нагрузку от тяжения  проводов и тросов. Их конструкция отличается жесткостью и прочностью.
Угловые опоры, которые устанавливаются на углах поворота трассы ВЛ, при нормальных условиях воспринимают равнодействующую сил тяжения проводов и тросов смежных пролётов, направленную по биссектрисе угла, дополняющего угол поворота линии на 180°. При небольших углах поворота до 15÷30°, где нагрузки невелики, используют угловые промежуточные опоры. Если углы поворота больше, то применяют угловые анкерные опоры, имеющие более жёсткую конструкцию и анкерное крепление проводов.
Концевые опоры являются разновидностью анкерных и устанавливаются в конце или начале линии. При нормальных условиях работы воздушных линий они воспринимают нагрузку от одностороннего тяжения проводов и тросов.
Расчет длины пролета ответвления от воздушной линии к вводу в дом должен осуществляется в гололедном режиме для двух случаев направления ветра: вдоль воздушной линии электропередачи и под углом 90°. При этом в обоих случаях следует учитывать редукцию тяжения проводов ответвления при отклонении верха опоры. В основном расстояние между опорами не должна превышать 25м, если больше – необходимо устанавливать промежуточную опору.
