Основным материалом для создания габионов является металлическая сетка нескольких типов: 1) сетка двойного кручения с шестиугольными ячейками; 2) сетка сварная оцинкованная с квадратными и прямоугольными ячейками.

Данные типы сеток выбраны не случайно, т.к. конструкция из габионов имеет большой вес, сетка для габионов должна быть жесткой и прочной. Именно поэтому в качестве сетки для габионов не сгодится плетеная рабица, т.к. под нагрузкой проволока может лопнуть и полотно распустится, что может повлечь необратимые последствия.

Сетка для габионов с шестиугольными ячейками за счет двойной скрутки позволяет сохранить единую конструкцию даже в случае разрыва проволоки. Полотно из такой сетки гибкое. Из такого вида сетки для габионов чаще всего создают плоские или «тюфячные» габионы с большой горизонтальной поверхностью и небольшой высотой. Существует и более современные виды с лучшими техническими характеристиками.

Сетка сварная для габионов имеет значительную жесткость. Из нее, чаще всего, создают коробчатые габионы в форме параллелепипеда. Такая сетка изготавливается в картах, без выпусков, а соединение конструкции производится надежным способом – при помощи спиралей. Наиболее популярные ячейки сварной сетки для габионов: 50х50х3 с размером полотна 0,5х0,5 м или 1,0х0,5 м, а также 50х50х4 (0,5х0,5 м) или 50х50х4 (1,0х0,5 м). Также, в некоторых случаях, на нашем заводе заказывают сетку «с выпусками» для того, чтобы загибая выпуски из проволоки обеспечить крепление в стыках полотен, как альтернативу спиралям.

Завод Металлических Сеток – ЗМС (г.Белгород) изготавливает сетку для габинов сварного типа на новейшем современном оборудовании мирового лидера EVG – Австрия которое было специально спроектировано и смонтировано по требованиям, для производства высококачественной продукции. А качественная сетка для габионов – это путь к успешному возведению сооружений, которые прослужат не один десяток лет.

Подробнее про Габионы сварные от производителя – Завод ЗМС

zms-setka.ru

Габионы своими руками из сетки 🔨 и пошаговая инструкция по изготовлению

Выбирая способ благоустройства придомовой территории, некоторые владельцы частных домов отказываются от возведения сложных конструкций, поскольку они требуют существенных финансовых вложений и трудозатрат. Однако есть простое и эффектное решение – габионы. Эти конструктивные элементы могут заменить подпорные стенки, ограждения, скамьи и клумбы на участке. А если знать, как сделать габионы своими руками, то не потребуется помощь дизайнеров и строителей.

Что такое габионы?

Габионом называют конструкцию из оцинкованной сетки с заполнением из камней внутри. Чаще на приусадебном участке применяют коробчатые разновидности сооружений. По сути, это прямоугольная коробка из сетки, плотно заполненная камнями внутри.

Иногда для его изготовления используют арматуру или сварную сетку, но проще всего сделать габион своими руками из рабицы. Коробчатую конструкцию делят на секции при помощи специальных диафрагм, которые ставят с шагом 1 м.

Пошаговая инструкция: как сделать габионы из сетки своими руками

Чтобы не делать габионы своими руками из сетки, некоторые хозяева решают купить готовые конструкции. Однако такие детали не могут точно соответствовать заданным параметрам. Намного выгоднее и дешевле сделать элементы каркаса собственноручно. Возводить габионы из сетки своими руками, следуя пошаговой инструкции, несложно. Для начала нужно разработать проект будущего сооружения и указать все необходимые размеры.

Инструменты для изготовления габиона

В ходе работы используют следующие инструменты и расходные материалы:

• плоскогубцы;
• молоток;
• лопату;
• монтировку;
• отвес;
• скобы для соединения стенок;
• геотекстиль;
• стальные штыри для фиксации конструкции;
• стальные расчалки для стяжки стенок.

Кроме камней и сетки пригодятся перчатки для защиты рук во время работы. Если для соединения стенок будет использована сварка габионов, то дополнительно понадобится сварочный аппарат.

Выбор сетки для габиона

Чтобы сделать габион из сварной сетки своими руками, лучше взять основу с толстыми прутьями, уложенными перпендикулярно друг другу и в месте соприкосновения соединенными сваркой. Выбор сечения прутьев зависит от назначения будущей конструкции. Например, для изготовления подпорной стенки применяют сетку из прочной толстой проволоки, а для клумбы можно выбрать более тонкие прутки.

Важно! Лучше применять сетку из проволоки толщиной 0,8 см. Пруток с диаметром менее 2,7 мм для этих целей не используют.

Допустимо устройство габионов из сетки с двойным кручением. В этом случае стенки между собой соединяют проволокой, а не сваркой. Однако этот способ требует больших временных затрат и менее надежный, чем сварка. Поскольку конструкции эксплуатируют на открытом воздухе, важно делать каркас из оцинкованного прутка или элементов с полимерным покрытием для защиты от коррозии.

Есть еще один вариант. Каркас можно сделать из арматуры, установив прутки с шагом 30-50 см, а после этого приварив к ним сетку-рабицу, чтобы наполнитель не просыпался между арматурной основой. Это позволит упростить и ускорить монтажные работы.

Изготовление обычного габиона из сетки

Рекомендуем к прочтению:

Делая грядки из габионов или невысокие клумбы, разрешено использовать каркас из сетки рабицы или другую сетчатую основу. Для соединения стенок конструкции используют спиральную проволоку и специальные расчалки, которые позволяют стягивать каркас. Прочность этого короба будет ниже, чем у сварной конструкции, но клумба из габионов не требует большой несущей способности. Габион своими руками из кладочной сетки тоже можно делать с использованием соединения на проволоке. Но в любом случае он будет прочнее, чем конструкция из сетки-рабицы.

Изготовление сварного габиона из сетки

Монтаж габионов, которые будут воспринимать значительные нагрузки, выполняют с использованием сварки. Для начала нужно нарезать прутки и уложить их перпендикулярно друг другу с определенным шагом. После этого в месте пересечения проволочный каркас соединяют сваркой. В итоге получается прочная сварная сетка, которую можно использовать для изготовления забора, подпорной стенки или другого сооружения, которое требует повышенной прочности.

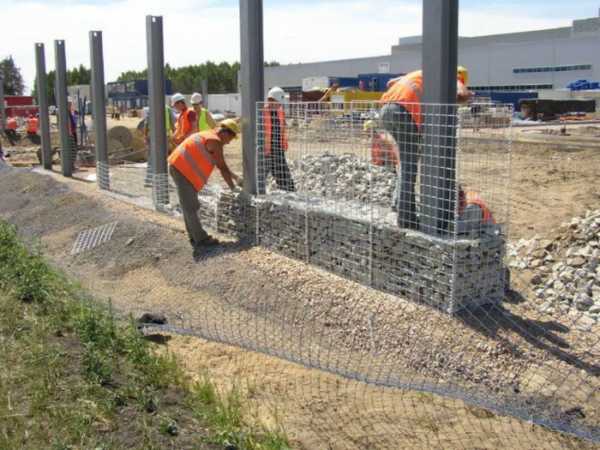

Забор из габиона

Чтобы сделать забор из габионов своими руками, понадобятся:

• сварная сетка;
• металлические трубы для столбов;
• крупные камни;
• бетон для изготовления основания;
• металлические штыри;
• ручной бур;
• проволока;
• цинковая паста;
• металлический уголок.

Важно! Подобная конструкция занимает чуть больше места, чем классический забор. Зато не нужно делать монолитную основу, поскольку каркасное сооружение и так достаточно прочное.

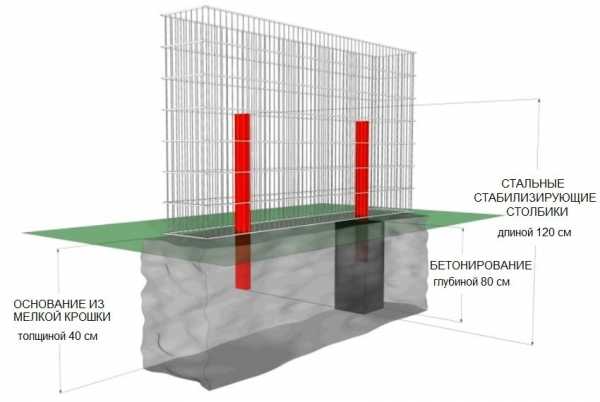

Изготовление фундамента для забора из габиона

С пошаговой инструкцией по изготовлению забора из габионов своими руками можно обойтись без помощи профессиональных строителей. Для начала нужно очистить территорию от зеленых насаждений и их корней. После этого проводят предварительное выравнивание поверхности.

Далее при помощи ручного бура делают ямы под столбы. Их глубина в пределах 40-50 см. Шаг установки столбов зависит от особенностей дизайна забора, но не должен превышать 2-2,5 м. Подготовленные опоры устанавливают в ямы, выравнивая по уровню, и заливают бетоном. Далее нужно выждать 3-4 дня, пока бетон схватится. За это время можно сделать каркас будущего сооружения.

Монтаж сетки

Сетчатую конструкцию забора делают в следующем порядке:

1. От рулона сетки отрезаем шесть кусков нужной длины. Один кусок будет днищем конструкции, а из других формируют боковые и задние стенки, а также крышку.
2. Сначала укладывают днище и приставляют к нему боковые стенки, зафиксировав их в месте соприкосновения проволокой.
3. После этого подготовленное сетчатое «корыто» без крышки закрепляют в почве металлическими штырями, установив между столбами.
4. Проволочную конструкцию крепят к столбам при помощи хомутов, гаек или болтов.
5. После заполнения каркаса наполнителем устанавливают сетчатую крышку. Причем монтировать ее рекомендуют после усадки камней.
6. Для укрепления углов забора можно использовать металлический уголок.

Внимание! Торцы проволоки защищают цинковой пастой или другими средствами от коррозии.

Наполнение габиона камнями

В процессе укладки наполнителя придерживаются следующих правил:

• Каркас лучше заполнять не сразу, а постепенно. Сначала камни закладывают на половину конструкции.
• После этого противоположные стенки стягивают проволокой, добиваясь их параллельности. Это делают по той причине, что под тяжестью камней они будут выпячиваться. Для закрепления используют расчалки из прочной проволоки. Места установки этих элементов зависят от особенностей конструкции.
• После этого заполняют сетчатый короб камнями до самого верха.
• Затем верхние участки боковых стенок снова стягивают расчалками.

Совет! При больших габаритах короба вдоль стенок укладывают крупные камни, а пространство между ними заполняют строительным мусором или элементами меньшей фракции.

Какие камни можно применять для габиона?

Изготовление габионов своими руками подразумевает не только сборку каркаса, но и заполнение его соответствующим материалом. В принципе в качестве наполнителя можно использовать любой материал, руководствуясь при его выборе собственными предпочтениями, финансовыми возможностями и назначением конструкции. Обычно для этих целей применяют природные и искусственные камни с округлыми или колотыми очертаниями. Особое внимание уделяют выбору размера наполнителя. Он должен быть достаточно крупным, чтобы не мог проскользнуть в ячейки сетки. Расцветка камней зависит от состава и разновидности.

Чаще всего в качестве наполнителя используют базальт, кварцит, гранит, диорит или гальку. Не меньшей популярностью у дизайнеров пользуется песчаник. Он прочный и выдерживает воздействие низких температур.

Рекомендуем к прочтению:

В качестве нестандартного заполнения применяют:

• стеклянные бутылки;
• битую черепицу;
• крупные шишки;
• битый или целый кирпич;
• древесную кору;
• куски полипропиленовых труб;
• алюминиевые банки;
• спилы древесины;
• резанные автомобильные покрышки.

Совет! Размер наполнителя должен на 30-50% превышать размеры ячеек каркаса.

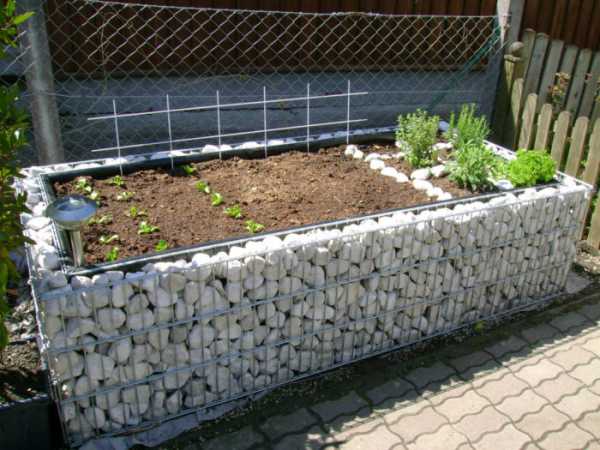

Грядка из габиона своими руками

Для работы понадобятся стенки решетчатого короба из оцинкованной стали, витая проволока для их соединения, наполнитель.

В случае собственноручного изготовления грядки пошаговая инструкция по установке габионов своими руками выглядит следующим образом:

1. Сначала стенки раскладывают на земле и соединяют их продольные края с дном при помощи проволоки. Это можно сделать без использования специальных инструментов.
2. После этого стенки поднимают вертикально и аналогично соединяют проволокой их торцевые стороны между собой.
3. Таким образом делают несколько параллелепипедов из проволоки без крышки.
4. Подготовленные конструкции закрепляют к земле металлическими штырями, формируя грядки.
5. В завершение остается заполнить каркасы выбранным наполнителем и прикрепить при помощи проволоки крышку.
6. Образовавшееся внутри пространство заполняют землей и высаживают растения.

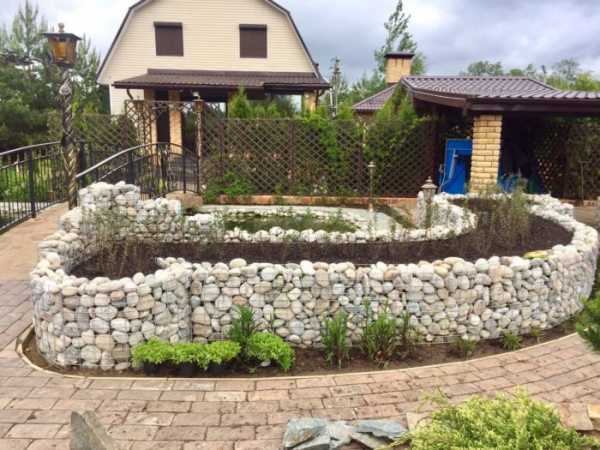

Клумба из габиона

В процессе работы поможет пошаговая инструкция по сборке клумбы из габионов своими руками:

• Для начала нужно изготовить два сетчатых параллелепипеда без крышки. Стенки соединяют проволокой или сваркой. Причем габариты одного из них меньше первого на ширину используемого наполнителя.
• Сначала крепят штырями к земле больший каркас, потом внутрь него устанавливают меньшую конструкцию и тоже фиксируют к грунту.
• Пространство между стенками двух параллелепипедов заполняют камнями или другим наполнителем. Сверху устанавливают сетчатую крышку и закрепляют ее проволокой.
• Внутрь получившейся конструкции насыпают грунт и высаживают цветы.

Виды габионов

Существует несколько разновидностей таких сооружений. Все они отличаются формой и размерами, прочностью, материалом изготовления, наличием или отсутствием упрочняющих мембран и назначением.

Область применения габионов

Сфера использования габионных корзин достаточно обширная:

1. В области водного хозяйства описываемые элементы используют для укрепления берегов.
2. Подобные сооружения также применяют для изготовления подпорных стенок, которые целесообразно устанавливать на приусадебной территории, для укрепления склонов дорог и откосов.
3. Сетчатые короба используют вместо бетонных сооружений для защиты от снежных лавин, селевых потоков и камнепадов.
4. Корзины с камнями применяют в виде грузов при прокладке трубопроводов под водой.
5. Габионные конструкции целесообразно использовать в частном владении для сооружения заборов, скамей, столов, мангалов, клумб, грядок и других малых архитектурных форм на участке.

Матрасные габионы

Эти конструкции имеют небольшую высоту стенки (200-300 мм), поэтому их называют матрасными или матрасно-тюфячными. Ширина элемента варьируется в пределах 1-6 м. Их преимущество в умении точно повторять рельеф участка.

Невысокие проволочные стенки применяют на дне гидротехнических сооружений, для облицовки склонов, каналов и дамб. Также они выполняют функции фундамента для установки коробчатых элементов.

Коробчатые габионы

Это самая востребованная разновидность конструкций в форме параллелепипеда с шириной 100-200 см и высотой 0,5-1 м. Максимальная длина доходит до шести метров. Для повышения прочности в короба устанавливают диафрагмы жесткости.

Есть два вида подобных конструкций:

• элементы из сетки-рабицы с шестигранными ячейками, которые закреплены на каркасе;
• сварные короба из стального прутка или проволоки.

Последняя разновидность более надежная, поэтому она востребована при ландшафтном дизайне. Коробчатые элементы используют в роли подпорных стенок, в качестве оснований под другие сооружения. Из них делают заборы, скамьи и высокие клумбы.

Цилиндрические габионы

Цилиндрические элементы не имеют ребер жесткости, поэтому обладают повышенной гибкостью. Для их изготовления используют оцинкованную проволоку двойного кручения. В ландшафтном дизайне они выполняют функции основы для стульев и столов, а также подходят для устройства клумб. Кроме этого, цилиндрические элементы помогают во время ликвидаций аварий на дамбах. Они защищают почву от подмывания и укрепляют берега.

vodakanazer.ru

Сетка для габионов, виды, покрытия. Заказать сетку ГОСТ с доставкой

Для производства габионов и пергонов используются несколько видов сеток, которые можно разделить на две больших категории:

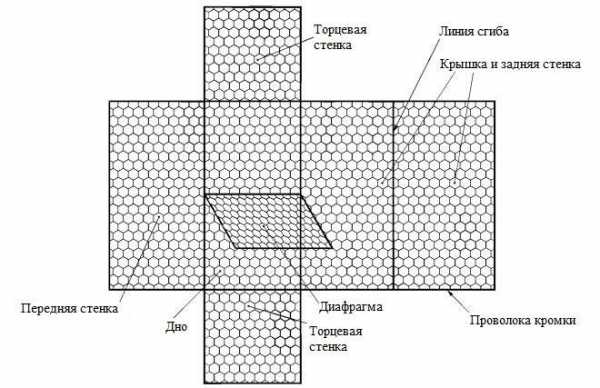

I. Сетка для габионов двойного кручения с шестигранной ячейкой

Из нее делаются коробчатые габионы, и габионы типа «Матрац Рено». Эти конструкции используются для укрепления откосов дорог, берегов водоемов и для возведения высоких подпорных стенок.

Габионы из сетки двойного кручения рассчитаны на движение грунта, и способны выдерживать большие нагрузки на растяжение.

Если с этим сегментом рынка габионов все ясно рядовому покупателю, то с рынком сварных габионов и сварной сетки для габионов и пергонов разобраться гораздо сложнее.

II. Сварная Сетка для габионов

Такая сетка, в свою очередь, делится еще на несколько разновидностей:

1. Сварная сетка из оцинкованной проволоки

В классическом варианте, это сетка, изготовленная методом контактно-точечной сварки. Материал –  низкоуглеродистая термически необработанная ГОРЯЧЕОЦИНКОВАННАЯ проволока, ГОСТ 3282-74. Плотность цинкового покрытия – не менее 100 г/м2.

Это наиболее распространенная сетка для габионов, из нее изготавливают 3D и 2D панели, которыми ограждают гражданские и промышленные объекты.

Сетка сварная из горячеоцинкованной проволоки

При таком способе производства получается снизить издержки, соответственно,  стоимость изделия тоже снижается. Кроме того, такая сетка выглядит опрятно и аккуратно.

В качестве дополнительной антикорозионной защиты и усиления декоративных свойств, можно нанести порошковое покрытие, непосредственно на производстве.

2. Сварная сетка из арматурной проволоки типа ВР

Сварная сетка из проволоки ВР, оцинкованная ГАЛЬВАНИЧЕСКИМ способом,
как правило, используется для армирования при кладочных или монолитных работах.

Ее применение для габионных работ, крайне нежелательным из-за следующих недостатков:

• Слабый антикорозионный слой ~ 30 гр/м2
• Ребристая поверхность (проволока не гладкая), эстетически непривлекательно
• Сетка не гнется, а ломается (высокоуглеродистая сталь)
• Неточная геометрия (разбег диагоналей до 2 см)
• Свободные концы сетки выступают до 5 см

Такая сетка стоит дешевле, чем предыдущая позиция, но это не должно стать решающим фактором при выборе материала для габионного изделия.

Просто представьте, что через год ваш забор или клумба начнет покрываться ржавчиной. Как вам такая перспектива? Скорее всего Вы сильно огорчитесь…

3. Сетка сварная горячеоцинкованная

Это значит, что сетка была сварена из «черного» металла, а зетем полностью погружена в ванну с расплавом горячего цинка. Этот способ наиболее предпочтителен для габионных конструкций, так как позволяет получить антикорозийный слой плотностью до 250 г/м2.

Таким способом, к примеру, покрывают дорожные отбойники и мачты линий электропередач.

Но из-за низкого спроса и дороговизны производства, такой продукт на рынке встречается крайне редко.

4. Сетка из нержавеющей стали

Этот вариант, конечно, идеальный с точки зрения долговечности. Забор из камня и нержавеющей сетки, практически, вечен. Но нержавеющая сталь – материал дорогой (в среднем на рынке габионов), поэтому он пользуется популярностью только на элитных объектах

Надеюсь данная статья была Вам полезна и помогла сформировать понимание о видах сварных сеток для габионов и пергонов. Если у вас возникнут вопросы, напишите их в комментариях.

Наши контакты

Специалисты компании готовы оперативно ответить на ваши вопросы и бесплатно сделать смету на материалы по вашему проекту или эскизу.

Свяжитесь с нашим Менеджером!
E-mail: [email protected]
Телефон: +7 915 123-00-33
Коваленко Владимир Николаевич

kupit-setku.ru

что это такое, фото, для ландшафтного дизайна, строительства сооружений и решения других задач, как выбрать сетку, камень и прочие материалы, требования

Ограждение с габионами цилиндрической формы. Фото Кольчуга

Конструкции, выполненные из сетки разных видов, обладают массой достоинств. Совокупность положительных характеристик делает их оптимальным вариантом при решении задач в различных сферах деятельности. В последнее время всю большую популярность приобретают габионы, наиболее полная и актуальная информация о которых представлена в данной статье.

Что это такое

Прежде чем перейти к анализу достоинств и видов габионов следует определить, что они из себя представляют. Габионы — это полые объемные конструкции разных форм, каркас которых выполняется из металлической сетки, в качестве наполнителя служат камни, в некоторых случаях брус или бревна, кусочки цветного или прозрачного стекла, грунт или песок.

Габионы. Фото Сетка 70

Первоначально габионы использовались в качестве фортификационных сооружений. В то время конструкции производились из других материалов: плетеные корзины и утрамбованная земля, позже на смену им пришли мешки с песком. В наши дни для изготовления контейнеров для габионов используется долговечная и прочная сетка. Изменился не только внешний вид конструкций, но и выполняемые ими функции. Сейчас габионы находят применения в различных сферах деятельности.

Сферы применения: в ландшафтном дизайне и прочие варианты

Обустройство ландшафтного дизайна является одним из двух основных сфер применения габионов. Необычным дизайном обладают заборы из камней в сетке. Невысокие конструкции служат интересным вариантом для ограждения отдельных зон в частных владениях и территориях коммерческого назначения. Компактные сетчатые изделия нередко выступают в качестве бордюров. Габионы в форме фигур людей, животных и птиц прекрасно украшают практически любое пространство. С помощью габионов возможно построить небольшой искусственный водоем, оформить палисадник или клумбу.

Берегоукрепление коробчатыми габионами. Фото Кольчуга

Кроме этого, активно габионы используются в строительстве:

• возведение подпорных стенок с целью укрепления берегов, откосов, оврагов, чтобы подготовить площадку для строительства зданий, дорог и других объектов;
• строительство подпорных стенок для предотвращения оползней, селевых потоков, снежных лавин и камнепадов;
• защита опор мостов от воздействия воды, размывания;
• создание гидротехнических сооружений: дамб и плотин.

Габионы могут выступать в качестве составной части мебели, служить основанием для садовой скамейки или стола.

Сетчатые изделия используются в качестве опор для навесов, беседок, колонн дома, служат ступеньками лестниц и садовыми дорожками.

Кроме этого, габионы применяются для защиты грунтов от коррозии, для поглощения шума и вибрации при ограждении домов, располагаемых возле дорог.

Другие варианты представлены в видео.

Достоинства и особенности

Применение габионных конструкций в разных отраслях оправдано по нескольким причинам:

• изделия обладают устойчивостью при деформации и подвижках грунта;
• конструкция обладает способностью аккумулировать грунт и семена, в результате чего сооружения обрастают растительностью и становится единым целым с окружающим ландшафтом;
• легкость раскроя сетки дает возможность для создания конструкций разных конфигураций и размеров;
• контейнеры, выполненные из крученой сетки Манье, обладают гибкостью и повторяют все неровности рельефа.

Забор-габион высокий. Фото Кольчуга

Востребованность габионов обусловлена наличием данных особенностей, а также большому количество достоинств, которые присущи конструкциям:

• Долговечность. Это единственные сооружения эффективность которых только возрастает с каждым годом. Стальная сетка со специальным покрытием согласно исследованиям сохраняет собственные эксплуатационные свойства на протяжении более чем 100 лет. Даже если со временем сетка по каким-либо причинам разрушится, то монолитность габиона не позволит ему деформироваться. Первоначальные функции габион также будет выполнять.
• Прочность. Габионная сетка выдерживает разрывную нагрузка равную 3-5 т/кв.м. Таким образом готовые конструкции выдерживают практически любые нагрузки.
• Экономичность. Незначительные затраты на строительство «складываются» исходя из несколько моментов: не требуется подготовка основания и устройство дренажных систем, оперативность монтажа, приемлемые цены на материалы, нет необходимости в уходе.

Габионы и пергоны — разница

Габион прямоугольной формы, напоминающий пергон. Фото Сетка СПб

Габионы являются не единственной разновидностью конструкций, выполненных из сетки и камней (либо другого наполнителя). Пергоны — это объемные сетчатые конструкции, визуально ничем не отличающиеся от габионов. Однако, существуют некоторые различия.

• Прежде всего, это габариты. Устойчивость габионов достигается за счет широкого основания, величина которого составляет не менее 30 см. Пергоны обладают более компактными габаритами, в результате чего их крепление к земле осуществляется посредством установки металлических опор, располагаемых внутри конструкции.
• Габионы используются в разных отраслях деятельности, выступают в качестве декоративных элементов и конструкций, выполняющих исключительно практическую функцию. В то время как пергоны применяются для оформления ландшафтов, они представляют собой только ограждающие сооружения, применяющиеся для обустройства различных по назначению территорий.

Таким образом, пергоны являются разновидностью габионов. На это указывает и образование слова «пергон» — пергола и габион.

ГОСТ и ТУ, требования

Важно понимать, что существует два типа габионов:

• Готовые сетчатые модули, изготовленные в заводских условиях. Подобная продукция производится в соответствии с требованиями ГОСТа Р 51285-99 и ТУ. Следовательно все элементы, а также их материалы и размеры должны соответствовать стандарту.
• Модули, изготовленные самостоятельно, из купленных сеток и проволоки, предназначенной для «окантовки» панелей. При изготовлении стенок своими руками следует помнить о характеристиках и параметрах, установленными нормативами. Для создания стенок следует выбирать оцинкованную сетку с диаметром проволоки от 2 до 4 мм., скрученную в шестигранные ячейки размером 80 на 100 мм. — сетка Манье. Важно помнить, что размер ячейки зависит от параметров камней. Также возможно применение сварных материалов, сечение проволоки от 6 до 8 мм.

Внимание. Некоторые источники предлагают использовать в качестве материала для каркаса рабицу. Однако, плетеная сетка является не лучшим решением, так как при повреждении одной из спиралей полотно может распуститься по всей ширине, конструкция разрушится.

Также исполнителю потребуется вязальная проволока, требования к которой не указаны в ГОСТе. Рекомендуемый диаметр — от 2,0 до 2,4 мм.

Кроме требований, указанных в стандартах, существует также некоторые нюансы, которые следует учитывать при покупке материалов:

• сетка и вязальная проволока не должны иметь разрывов, повреждений и загрязнений на поверхности;
• разрыв проволоки в конструкции не допускается; сращивать концы следует скруткой или надставкой, длина которых не должна превышать 20 мм., а число не более одного на 20 м.

Укрепление откосов габионами. Фото Маккаферри

Камни для конструкций должны:

• иметь повышенный удельный вес: для уличных сооружений — не менее 17,5кН/куб.м., для гидротехнических работ — не менее 23кН/куб.м.;
• обладать высокой морозоустойчивостью — более F350;
• иметь низкую величину влагопоглощения — не более 0,6 %;
• обладать высоким уровнем прочности, марка камня не менее 400.

Геотекстиль представляет собой полотно материала, поставляющееся в рулонах и обладающее стойкостью к гниению и плесени. Геотекстиль располагается на «подушке» из песка и щебня, является основанием для днища габиона. Гибкость полотна обеспечивает легкость работы с ним и возможность расположить (постелить) геотекстиль на участках с неровным рельефом. К полотну также предъявляются некоторые требования: целостность материала, отсутствие разрывов и повреждений.

Виды конструкций из камня

Габион матрасно-тюфячного типа без наполнителя. Фото Магазин сеток

Форма и размер габионов определяет назначение конструкций:

1. Коробчатые или габионы Джамбо наиболее распространенный вид, имеют форму параллелепипеда, длина может составлять 2000-6000 мм., ширина — 1000-2000 мм., высота — не более 1000 мм. Контейнеры, имеющие значительную длину, разделяют на отдельные секции посредством установки диафрагм (перегородок), которые крепятся к противоположным стенкам на расстоянии одного метра. Диафрагмы обеспечивают повышенную жесткость конструкции. Короба используются для укрепления берегов и возведения заградительных сооружений.
2. Матрасно-тюфячные или матрацы Рено, название «демонстрирует» форму конструкций. Плоские (не более 300 мм.) и широкие (значительные по площади) габионы имеют ширину в 2000 мм., длина может составлять 3000, 4000, 5000 или 6000 мм. Внутри контейнера также располагаются диафрагмы с шагом в 1000 мм. «Матрасы» используются для настила на дно водоемов, в качестве основания для габионов Джамбо и других крупногабаритных конструкций, для выстраивания каскадов, армирования склонов и откосов оврагов, укрепления берегов искусственных и естественных водоемов.
3. Цилиндрические габионы или мешки имеют длину 2000, 3000 или 4000 мм., диаметр 650 или 950 мм. Отсутствие диафрагм и ребер жесткости, в качестве которых выступают стяжки-крючки, обеспечивает повышенную гибкость изделий. Данная особенность позволяет укладывать их на неровную поверхность. Применяются:

• для оформления ландшафтов;
• для защиты от селей, лавин, осыпей и камнепадов;
• для укрепления береговых линий;
• для создания искусственных островов и регулирования русла рек;
• в качестве основания для подорных сооружений;
• для защиты трубопроводов, расположенных под водой и над землей;
• для строительства дорожных ограждений;
• для создания рельефа на ровных участках.

Укрепление канавы габионом с армирующей панелью. Фото Магазин сеток

В отдельные виды нередко выделяют коробчатые габионы с армирующей панелью, конструкции, выступающие в качестве клумб и ограждений для зеленых насаждений, а также изделия нестандартных конфигураций.

Более подробно эти и другие виды габионов проанализированы в соответствующей статье про их виды.

Элементы конструкции, материалы

Составными элементами габионов являются:

• Полый каркас из металлической сетки, который специалисты именуют «контейнером», состоит из решетки с так называемой окантовкой, которая выполняется из проволоки, диаметром чуть большей, чем прутки сетки.
• Наполнитель для контейнера, в качестве которого в большинстве случаев выступают камни: галька, щебень, гранит, известняк, бут и многие другие породы. Также для наполнения габионов используются и другие материалы: куски стекла, пластика или каменной соли, брус или бревна из древесины.
• Геотекстиль используется не всегда, но является важным элементом конструкции. Он заменяет часть слоев подсыпки из смеси щебенки и песка. Использование данного материала позволяет уменьшить толщину слоя песчаной «подушки» примерно на 20 %. Также геотекстиль выполняет фильтрующую функцию, предотвращает прорастание растений сквозь конструкцию.
• Диафрагмы (перегородки) для придания жесткости конструкции, выполняются из тех же видов материалов, что и модули для каркаса.
  Для увеличения надежности сооружения используются стяжки, в качестве которых выступают специальные двухсторонние крючки заводского производства или вязальная проволока, скрепляющая противоположные стороны каркаса.

Составные части габионов. Фото Маккаферри

• Сборка модулей (стенки, днище и крышка) выполняется разными способами. Для нижних и боковых сторон используются специальные спирали, они реализуются в комплекте с готовыми модулями. Их возможно сделать и самостоятельно, туго обвязав вязальной проволокой сверху-вниз под углом в 45 градусов металлическую трубу небольшого диаметра. Для крепления любой из сторон используется также вязальная проволока (но уже не в форме спирали), а также скобы и клипсы. Большей популярностью пользуется первый способ, так как для его реализации требуются только ножницы по металлу и пассатижи. В то время как для крепления скоб и клипс нужны специальные инструменты (клипсатор, скобообжим, степлер), которые придется приобретать. Для выполнения небольшого количество работ это является нецелесообразным.
• При монтаже матрасно-тюфячных габионов на пологих и крутых склонах требуется анкеровка. Для удержания конструкции в нужном положении в грунт вбиваются анкера, которые могут иметь форму шпильки или крюка. Анкера первого типа выполняют фиксацию сооружения через сетку дна, второго — вбиваются вдоль мембран и крепятся к верхней проволоке контейнера, что позволяет придать диафрагмам еще большую жесткость, а также выполнить функцию удержания сооружения на склоне.

Сетка

Крученая сетка Манье. Фото Кировский завод металлической сетки

При выборе сетки следует учитывать тип конструкции и ее назначение. Строительство габионов на неровном и подвижном рельефе требует применения гибкого полотна, т.е. сетки Манье. Для получения конструкции с жестким каркасом, например при возведении подпорной стены, следует выбирать сварную сетку.

Производители предлагают материалы без покрытия, которые не подходят для габионов, а также полотна из проволоки с цинковым и полимерным покрытием. Сетка первого типа отлично подходит для изготовления изделий, использующихся для оформления ландшафтов, укрепления берегов прудов и рек, строительства искусственных водоемов и т.д. Сетка с полимерным покрытием отличается максимальной стойкостью к внешнему воздействию агрессивных сред: морской воздух, химические вещества, азотистые соединения. Слой полимера идеально защищает стальной сердечник от коррозии, что делает срок службы сетки практически неограниченным.

Размер ячейки выбираемой сетки зависит от габаритов камней. Поэтому нужно подумать какие камни будут использоваться, возможно клиент уже приобрел фракции для наполнителя. Размер камней должен быть в 1,5-2 раза больше параметров ячейки.

Плетеные и сварные

Между габионами из сетки Манье и сварной сетки имеются некоторые отличия. Им присущи надежность, продолжительный срок службы, легкость раскроя, сборки и монтажа, доступная стоимость и многие другие плюсы. Одновременно с этим сетку Манье отличает гибкость и более эстетический внешний вид. Изделия первого вида именуют плетеными, второго — сварными. Габионы из сетки Манье не совсем верно называть «плетеными», так как по факту сетка производится по технология скручивания проволок, поэтому ее нередко называется «крученой». В то время как по технологии плетения изготавливается сетка-рабица.

Камень

Камни для габионных конструкций следует выбирать прочные и крепкие, не следует забывать о требованиях, котором они должны соответствовать. Камни подбирают также в зависимости от финансовых возможностей клиента. Кроме покупки фракций определенных пород у специалистов, возможно также использовать камни, найденные неподалеку.

Коробчатый габион. Фото Кольчуга

Не все специалисты положительно относятся к такому варианту. Но если габион будет использоваться в качестве декоративного элемента, то подойдет и такое решение. Для реализации проектов, выполняющих практическую функцию, рекомендуется покупать специальные камни, которые экологически безопасны, не содержат посторонних включений в виде мусора, обладают нужными характеристиками.

Не рекомендуется применять для наполнения слишком большие камни, между ними остается много свободного пространства, что отрицательно влияет на надежность конструкции.

Габионы своими руками

Геотекстиль для габионов. Фото Барк

Относительная простота строительства габионов позволяет исполнителям, не обладающим специальными навыками, возводить конструкции своими руками. Процесс включает несколько этапов:

• подготовка площадки, удаление мусора и растительности, в некоторых случаях требует формирование неглубокой (10-15 см.) траншеи и лунок под опоры, например при возведении подпорных стенок, забора;
• засыпка в траншею «подушки» из песка и щебня или гравия;
• на подготовленной площадке внахлест на 10-20 см. располагается геотекстиль, полотна при необходимости скрепляются скобами и склеиваются строительным скотчем;
• изготовление модулей из сетки, если исполнитель предварительно не приобрел готовый комплект;
• сборка контейнера выбранным способом, некоторые исполнители предпочитают установить днище каркаса на подготовленную площадку и уже там выполнять крепление, но это может привести к повреждению поверхности геотекстиля;
• заполнение контейнера камнями, которые следует укладывать плотно, по краям располагая крупные фракции, а маленькие — ближе к центру;
• крепление крышки.

Таким образом выглядит процесс строительства габиона. Следует помнить, что при возведении конструкций разных форм и назначения существуют некоторые отличия в технологии их строительства своими руками.

Где купить или заказать

Исполнителям, предпочитающим создавать каркасы для габионов самостоятельно, следует ознакомиться с контактными данными производителей и поставщиков сварной сетки и сетки Манье.

Не все клиенты имеют возможность изготовить контейнеры своими руками. Для них в отдельном разделе собраны компании, реализующие готовые решения. Некоторые из представленных предприятий оказывают услуги по строительству, за всеми подробностями следует обращаться к специалистам организаций.

stknf.ru

Габионы с покрытием ПНД и ПВХ

Габион с покрытием ПНД и ПВХ — 1,5 х 0,5 х 0,5 (цинк, 2.4 мм, ячейка 6 х 8)

1,253 ₽

Габион с покрытием ПНД и ПВХ

Типоразмер: 1,5х0,5х0,5
Проволока: цинк, 2.4 мм
Размер ячейки сетки: 6х8

Габион с покрытием ПНД и ПВХ — 1,5 х 0,5 х 0,5 (цинк, 2.7 мм, ячейка 8 х 10)

1,253 ₽

Габион с покрытием ПНД и ПВХ

Типоразмер: 1,5х0,5х0,5
Проволока: цинк, 2.7 мм
Размер ячейки сетки: 8х10

«ТопГабион» предлагает купить габионы с покрытием ПВХ и ПНД. Массивные заводские конструкции выполняются из сетки двойного кручения, при этом оцинкованная проволока имеет дополнительное полимерное покрытие:

ПВХ (PVC) – из поливинилхлорида

ПНД (LDPE) – полиэтилен низкого давления

Полимерные покрытия применяются при монтаже габионов в армогрунтовые конструкции, для укрепления берегов, в том числе горных рек с сильным быстрым течением. Материалы ПНД и ПВХ устойчивы к агрессивным средам и эрозиям, вызванным регулярным химическим воздействиям. Это позволяет эффективно использовать их в строительстве дорог, где из-за климатических условий полотно и прилегающие насыпи регулярно обрабатываются химическими реагентами.

Габионы с покрытием ПНД и ПВХ в интернет-магазине «ТопГабион» представлены в ассортименте типоразмеров.

topgabion.ru

Производство сетки, сварных габионов и комплектующих

Забор из пергонов – это, в первую очередь, нестандартное решение. Возводя такую конструкцию, можно применить фантазию и создать неповторимое украшение участка!

Обустраивая свой участок, всегда хочется соорудить что-то индивидуальное, не избитое. Процесс творчества приносит удовольствие и результат может стать, например, таким:

Наша компания производит высококачественную сетку и комплектующие (стяжки, цилиндрические спирали, петличные швеллера) для монтажа таких заборов.

Забор из пергонов не нуждается в постоянный уходе. Он может прослужить до 100 лет. Это массивный каркас из сварной сетки, наполненный различными камнями. Содержимое может быть различным по размеру, цвету и материалу.

Творчество

Все свое воображение можно подключить при создании подобного сооружения. Из камней, отличающихся по цвету, можно выложить красивый орнамент.

Если между камнями насыпать земли и посадить вьющиеся растения, то они расползутся по стене и придадут участку вид дикой природы. Это может быть девичий виноград или плющ.

По назначению пергоны могут быть ограждением участка, создавая его безопасность и защиту от посторонних взглядо. Или они могут стать стильным декоративным элементом вашего дизайна.

Ограничений по размерам не существует. Каждый может построить ограждение по своему проекту, учитывая природные условия и рельеф участка, а также свои возможности.

Преимуществ забора из пергонов достаточно. Они значительно меньше стоят, чем бетонные или кирпичные ограды, не уступают им по прочности и долговечности, прекрасно вписываются в дизайн участка, создавая естественный ландшафт. Из него можно придумывать различные варианты: устанавливать целый забор или делать отдельные стены, сочетать части забора с другими конструкциями из сетки, камня, дерева.

Начало процесса

Чтобы построить такое ограждение, не требуется особых знаний и дорогостоящей техники. Нужно спланировать площадку, сделать разметку и наметить расстояние между опорами, определить необходимое количество материала.

Для опор применяют трубы и сетку с оцинкованным или полимерным покрытием. На опоры и сетку от камней действует большая нагрузка. Важно соблюдать определенный шаг опор. С их установки и начинают возведение забора.

На участке делают разметку, затем выкапывают ямы глубиной в одну треть столба. Монтируют опоры строго вертикально и укрепляют клиньями, заполняют цементным раствором. Когда раствор наберет прочность, клинья нужно вынуть.

Под звенья ограждения можно выполнить бетонный фундамент. Для него нужно выкопать траншею, положить арматуру и затопить бетоном. Когда вся конструкция застынет, устанавливают сетку. Крепится она к столбам хомутами, между собой закрепляется скобами.

Наполнение камнем

После того как конструкция готова, ее наполняют камнями. Материал для наполнения может быть различным: бой кирпича, щебень из известняка, песчаник, галька, гранитная щебенка. Форма камней выбирается круглой или прямоугольной, различного размера, превышающего ячейки сетки.

Все укладывается ровными рядами, создавая естественную конструкцию. Забор находится под действием постоянных атмосферных явлений. Сетку выбрать лучше с покрытием. Так постройка прослужит много лет. Сварные конструкции выполняют из прутьев арматуры в виде сетки толщиной не более 80 мм. Она прослужит долгие годы.

Наполнение можно применять и нетрадиционное: куски черепицы, шишки, спилы дерева, бутылки. Главное, соблюсти условие, при котором наполнитель должен быть всегда больше ячеек сетки.

Нужен ли фундамент?

Забор из пергонов можно устраивать и без фундамента. Сетку нарезать на куски, один из которых уложить на дно. Выставить стенки с четырех сторон. Для фиксации используется спиральная проволока. Закрепление в почву производится металлическими штырями. Наполнять каркас нужно послойно. По мере наполнения нужно стягивать стенки стяжками из толстой проволоки, затем наполнить габионом до верха и стянуть проволокой. Верх закрыть крышкой из сетки

Нестандартное наполнение

Декоративные габионы можно заполнить сверху природным или искусственным камнем, плиткой. Так сетка маскируется, и конструкция выглядит эстетически. Сочетая различные камни и материалы, можно создавать красивые варианты ограждения. Стильно выглядят габионы в сочетании с другими конструктивными элементами.

Еще раз о преимуществах

Забор из пергонов – это конструкция:

• прочная, состоящая из камней и металла, переплетенных между собой
• может выдержать любые нагрузки
• выполняется из экологически чистого материала
• обладает эстетическими качествами
• недорогая и простая в монтаже!

Контакты

Специалисты нашей компании готовы ответить на ваши вопросы и бесплатно сделать смету на материалы по вашему проекту или эскизу.

Свяжитесь с нашим Менеджером!
E-mail: [email protected]
Телефон: +7 915 123-00-33
Коваленко Владимир Николаевич

kupit-setku.ru

Архивы Сетка для габионов | Производство сетки, сварных габионов и комплектующих

Для производства габионов и пергонов используются несколько видов сеток, которые можно разделить на две больших категории:

I. Сетка для габионов двойного кручения с шестигранной ячейкой

Из нее делаются коробчатые габионы, и габионы типа «Матрац Рено». Эти конструкции используются для укрепления откосов дорог, берегов водоемов и для возведения высоких подпорных стенок.

Габионы из сетки двойного кручения рассчитаны на движение грунта, и способны выдерживать большие нагрузки на растяжение.

Если с этим сегментом рынка габионов все ясно рядовому покупателю, то с рынком сварных габионов и сварной сетки для габионов и пергонов разобраться гораздо сложнее.

II. Сварная Сетка для габионов

Такая сетка, в свою очередь, делится еще на несколько разновидностей:

1. Сварная сетка из оцинкованной проволоки

В классическом варианте, это сетка, изготовленная методом контактно-точечной сварки. Материал –  низкоуглеродистая термически необработанная ГОРЯЧЕОЦИНКОВАННАЯ проволока, ГОСТ 3282-74. Плотность цинкового покрытия – не менее 100 г/м2.

Это наиболее распространенная сетка для габионов, из нее изготавливают 3D и 2D панели, которыми ограждают гражданские и промышленные объекты.

Сетка сварная из горячеоцинкованной проволоки

При таком способе производства получается снизить издержки, соответственно,  стоимость изделия тоже снижается. Кроме того, такая сетка выглядит опрятно и аккуратно.

В качестве дополнительной антикорозионной защиты и усиления декоративных свойств, можно нанести порошковое покрытие, непосредственно на производстве.

2. Сварная сетка из арматурной проволоки типа ВР

Сварная сетка из проволоки ВР, оцинкованная ГАЛЬВАНИЧЕСКИМ способом,
как правило, используется для армирования при кладочных или монолитных работах.

Ее применение для габионных работ, крайне нежелательным из-за следующих недостатков:

• Слабый антикорозионный слой ~ 30 гр/м2
• Ребристая поверхность (проволока не гладкая), эстетически непривлекательно
• Сетка не гнется, а ломается (высокоуглеродистая сталь)
• Неточная геометрия (разбег диагоналей до 2 см)
• Свободные концы сетки выступают до 5 см

Такая сетка стоит дешевле, чем предыдущая позиция, но это не должно стать решающим фактором при выборе материала для габионного изделия.

Просто представьте, что через год ваш забор или клумба начнет покрываться ржавчиной. Как вам такая перспектива? Скорее всего Вы сильно огорчитесь…

3. Сетка сварная горячеоцинкованная

Это значит, что сетка была сварена из «черного» металла, а зетем полностью погружена в ванну с расплавом горячего цинка. Этот способ наиболее предпочтителен для габионных конструкций, так как позволяет получить антикорозийный слой плотностью до 250 г/м2.

Таким способом, к примеру, покрывают дорожные отбойники и мачты линий электропередач.

Но из-за низкого спроса и дороговизны производства, такой продукт на рынке встречается крайне редко.

4. Сетка из нержавеющей стали

Этот вариант, конечно, идеальный с точки зрения долговечности. Забор из камня и нержавеющей сетки, практически, вечен. Но нержавеющая сталь – материал дорогой (в среднем на рынке габионов), поэтому он пользуется популярностью только на элитных объектах

Надеюсь данная статья была Вам полезна и помогла сформировать понимание о видах сварных сеток для габионов и пергонов. Если у вас возникнут вопросы, напишите их в комментариях.

Наши контакты

Специалисты компании готовы оперативно ответить на ваши вопросы и бесплатно сделать смету на материалы по вашему проекту или эскизу.

Свяжитесь с нашим Менеджером!
E-mail: [email protected]
Телефон: +7 915 123-00-33
Коваленко Владимир Николаевич

kupit-setku.ru
