Проекты и объекты: Армирование колонн.

Для колонн и стоек, работающих на центральное сжатие, принимается как правило квадратное сечение, иногда прямоугольное, круглое или кольцевое.

Если эксцентриситет большой (как правило при внецентренном сжатии) поперечное сечение колонн принимается прямоугольным. При этом большие стороны прямоугольника располагаются параллельно оси, относительно которой имеется эксцентриситет.

Также сече­ния могут быть тавровыми или двутавровыми.

В целях стандартизации прямоугольные и квадратные сечения колонн принимаются кратными 50 мм.

Для монолитных колонн рекомендуется поперечное сечение не менее 250 мм.

Бетон для колонн используют не ниже класса В15 (С12/15), а для очень нагруженных не ниже В25 (C20/25).

Колонны армируются продольными стержнями арматуры диаметром ≥ 12 мм из стали класса А400C или А500C и поперечными стержнями или хомутами из стали класса А240C

Размеры поперечных сечений следует принимать такими, чтобы гибкость l0/r относительно любой из осей поперечного сечения не превышала 120.



Толщину защитного слоя бетона следует принимать ≥ диаметра стержней продольной арматуры и не менее 20 мм. Если в качестве продольной арматуры используется полосовая, угловая или фасонная сталь (в колоннах с жестким каркасом), толщина защитного слоя принимается ≥50 мм;

Расстояние в свету между вертикальными стержнями арма­туры, расположенными при бетонировании вертикально, должно быть ≥ 50 мм. Расстояние между стержнями продольной арматуры, расположенными при бетонировании гори­зонтально или под наклоном принимается ≥ 25 м. для арматуры нижней части сечения и ≥ 30 мм для арма­туры верхней части сечения. Кроме того, это расстояние во всех случаях при­нимается ≥ наибольшего диаметра арматуры;

Поперечные стержни или хомуты устанавливаются без расчета, но с соблюдением следующих требований:

 — при ширине поперечного сечения колонны ≤ 400 мм и количестве про­дольных стержней ≤ 4 проектируются плоские сварные каркасы без дополнительных стержней или оди­ночные хомуты;

— при ширине поперечного сечения > 400 мм или количестве продольных стержней > 4 устанавливаются дополнительные стержни на одной из сторон или ставятся двойные хомуты; — вместо двойных хомутов допускается ставить соедини­тельные шпильки ;

— перегибы хомутов предусматривают на расстояниях ≤ 400 мм по ширине поперечного сечения элемента.

Конструкция вязаных хомутов колонн должна быть такова, чтобы продольные стержни (по крайней мере через один) располагались в местах перегиба хомутов, а эти перегибы — на расстоянии не более 400 мм по ширине сечения колонны. При ширине грани не более 400 мм и числе продольных стержней у этой грани не более четырех допускается охват всех продольных стержней одним хомутом.

Расстояние между стержнями поперечной арматуры принимается ≤ 15 d для вязаных каркасов и ≤ 20 d для сварных каркасов, чтобы предотвратить боковое выпучивание про­дольных стержней арматуры. При этом во всех случаях это расстояние принимается ≤ 500 мм, где d — это наименьший из диаметров продольных сжатых стержней.

В колоннах с коэффициентом армирования продольной арматурой > 3% поперечные стержни или хомуты ставятся на расстояниях ≤ 10d и ≤ 300 мм.

Диаметр поперечной арматуры в сварных каркасах принимается:

 — 5-6 мм — при d = 14-20 мм продольных стержней;

 — 8 мм — при d = 22-25 мм;

 — 10 мм — при d = 28-32 мм;

 — 12 мм — при d = 36-40 мм;

В вязаных каркасах диаметр хомутов принимается ≥ 5 мм и ≥ 0,25d, в данном случае d — наибольший диаметр стержней продольной арматуры.

Как правило при изготовлении вязаных каркасов используются хомуты из проволоки класса А240С диаметром 6-8 мм.

Если проектом предусматриваются закладные металлические детали, то они не должны выступать за плоскость граней элементов. Закладные детали должны привариваться к рабочей арматуре или быть надежно заанкеренными в бетон посредством специальных анкерных крюков или стержней.

Схемы армирования колонн.

1. Колонна сечением 400х400мм.

2. Колонна сечением 500х500мм.

3. Колонна сечением 600х400мм.

4. Колонна сечением 900х250мм.

5. Колонна диаметром 500мм.

6. Г-образная колонна сечением 450х450х250х250мм.

7. Г-образная колонна сечением 400х800х250х250мм .

8. Т-образная колонна сечением 700х500х250х250мм.

9. Колонна призматической формы.

10. Z-образная колонна сечением 700х650х600х250х250х250мм


Примечание:

Размещение арматурного стержня на внутреннем углу Г, Т и Z-образных колонн не является обязательным по следующим причинам:

— он не значительно увиличивает прочность на изгиб, поскольку растягивающие напряжения возникают на внешних углах;

— он не значительно увеличивает устойчивость, в частности, в случае сейсмического воздействия произойдет откол бетона внутреннего угла , поскольку хомуты не удерживают стержень от перемещения.

PS: Во всех случаях этот стержень  можно установить конструктивно, без учета в расчете.

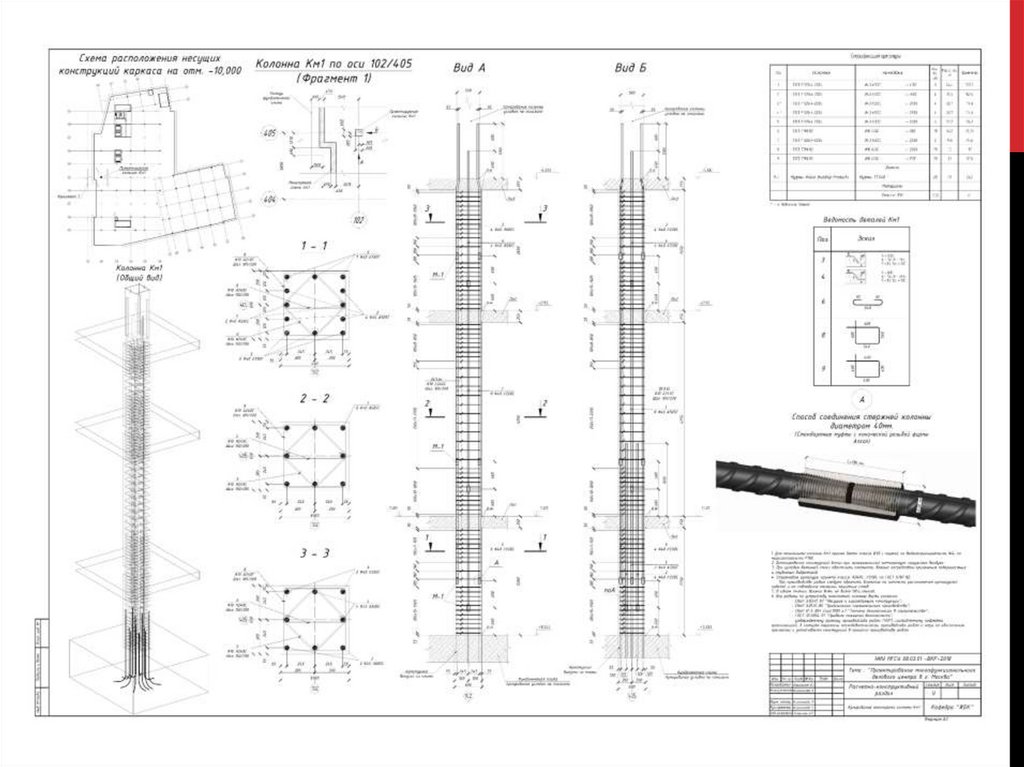

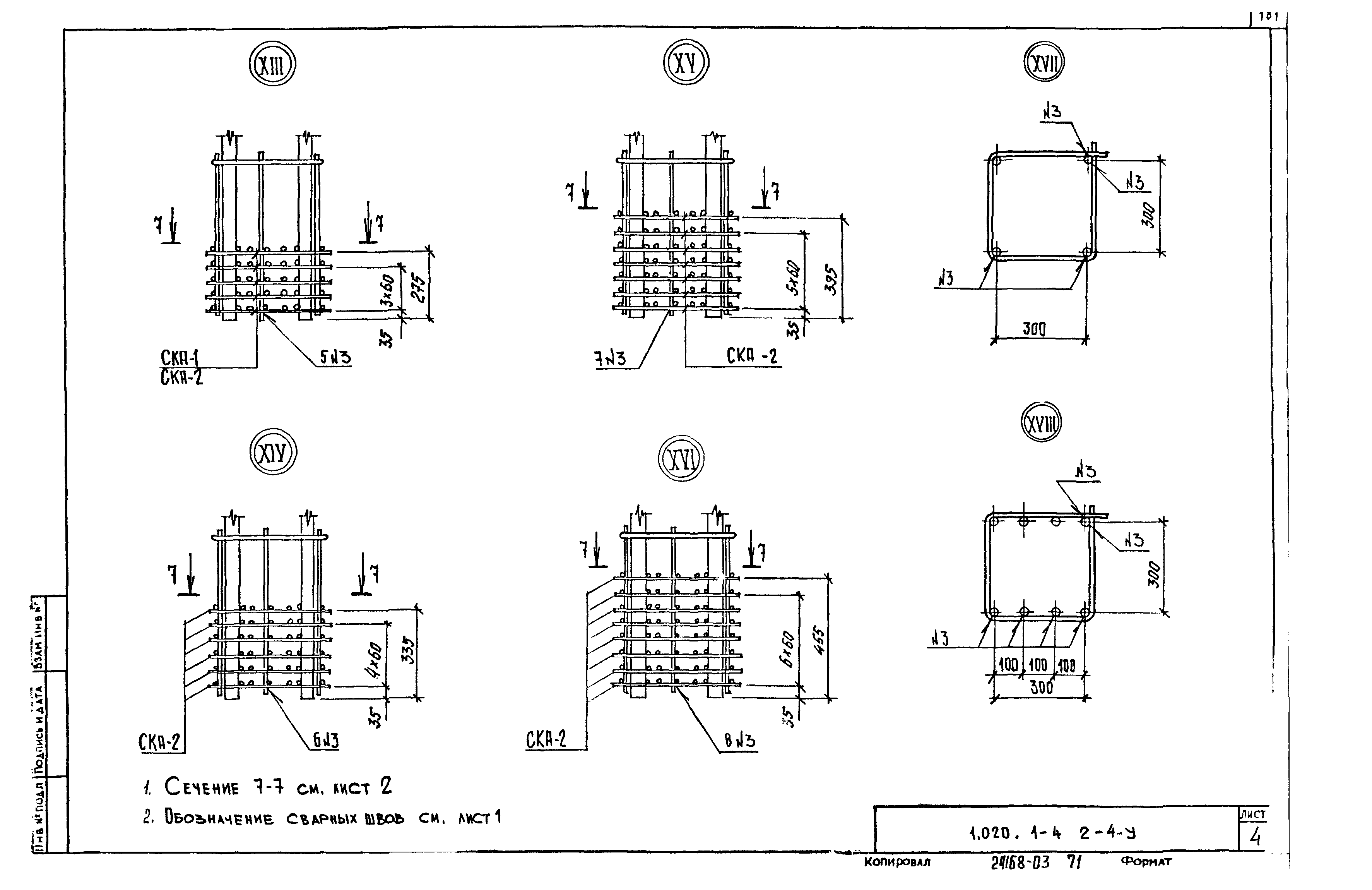

Армирование колонны 300х300 чертеж

Колонны — железобетонные несущие конструкции, предназначенные для передачи нагрузок от вышестоящих конструкций на фундаменты либо стены.

Колонны используют на этажах, для монтажа на их капители или консоли вышестоящих перекрытий. В них также есть опора в виде подколонника.

Самый важный момент при строительстве колонн – расчет и устройство их армирования. О нем сейчас и поговорим.

1 Особенности и назначение

Армирование железобетонных колонн для конструкции фундамента и несущих стен необходимо сразу по нескольким причинам.

  1. Повысить прочность монолитной железобетонной конструкции.
  2. Улучшает взаимодействие разных частей колонн (основной опоры, капители, подколонника, консолей).
  3. Предотвращает появление трещин.
  4. Позволяет осуществлять ремонт железобетонных конструкций.
  5. Понижает шанс разрушения опоры со временем.
  6. Позволяет выливать крупные несущие опоры с сечением 300×300 и 400×400 мм без опасений за их судьбу в будущем.

Читайте также: какую сетку применяют для стяжки пола, и как правильно ее использовать?

Все это возможно благодаря работе арматурного каркаса. Использование арматуры для колонн железобетонных решает основную проблему бетона – его хрупкость.

Арматурный каркас колонны

Прелесть железобетонных конструкций фундамента и несущих опор заключается в их совместной работе. Бетон для фундамента отлично работает на сжатие, а арматура на изгиб. Поэтому схема их соединения позволяет создать универсальный тип строительных элементов.

Качественный арматурный каркас за счет своего взаимодействия с бетоном, защищает его от образования трещин, не дает ему разрушиться вследствие течения времени или наружных воздействий, к примеру, сейсмических смещений.

Да и вообще, строительство капитальных зданий, особенно промышленных, немыслимо без использования железобетонных конструкций фундамента и опор.
к меню ↑

1.1 Конструкция

Рассмотрим конструкцию железобетонных колонн, дабы понять в будущем, какая им нужно схема и чертеж.

Чертеж любой несущей опоры, передающей нагрузки на полость фундамента показывает, что состоит она из нескольких базовых частей. В частности схема предусматривает наличие:

  • основной несущей части;
  • капителей или консолей;
  • подколонника.

Чертеж основной части – удлиненный прямоугольник, минимальный размер сечения которого примерно равен 150×150 мм. Максимальный размер сечения не ограничивается и показателями в 500×500 мм, хотя последние разумно использовать только при взаимодействии с конструкциями плоского фундамента.

В верхней части колонн располагаются капители или консоли – это опоры под перекрытия. Капители являются выступами, на которые перекрытия можно монтировать. Такая схема упрощает работу строителям, позволяет сэкономить на материалах, в частности, существенно сократить использование балок.

Схематическое изображение колонн с консолью и капителью

Впрочем, капители с тем же успехом применяют в качестве основания под балки.

Что же до железобетонных элементов типа подколонника, то их схема являет собой образец обычной подошвы. Конструкция стандартного подколонника напоминает ступенчатое расширение под основой колонны. Задача подколонника – снять точечное напряжение и равномерно передать его на стены фундамента.

Использование подколонника необязательно, без него вполне можно обойтись, когда предусматривается монтаж ленточного или свайного фундамента. А вот для фундамента плиточного, наличие подколонника просто необходимо.
к меню ↑

1.2 Расчет

Прежде чем начать разбор армирования колонны, нужно внимательно осмотреть чертеж и провести расчет. Расчет – краеугольный камень всех подобных процессов. Расчет позволяет человеку четко определиться, что ему нужно, для чего и в каких количествах.

Стандартный расчет колоны предусматривает учет ее несущих нагрузок, типа фундамента, наличие или отсутствие дополнительных элементов (капители подколонника и т.д.) марка бетона и т.д.

После того как будет выполнен расчет, составляется чертеж и схема армирования. Чертеж показывает, сколько арматуры необходимо, какая это должна быть арматура, в каком порядке ее стоит вязать, какие дополнительные элементы использовать.

Выполняется расчет с помощью специальных формул. В них закладывается сопротивление материалов, соотношение уровня предельных нагрузок с желаемым и т.д.

Осуществляют расчет исключительно специалисты. Спроектировать армирование несущих опор человек без опыта не сможет. Не хватит знаний, и что важнее, опыта.
к меню ↑

1.3 Процент армирования

Для правильного армирования, как мы уже отметили, нужен качественный расчет и правильно составленный чертеж или схема.

Пример армирования каркасного здания на колоннах с двумя консолями

В расчет закладывается и такой показатель, как процент армирования или заполнения арматурой. Процент армирования указывает на удельный вес или долю арматурного каркаса в общей схеме конструкции.

Существует максимальный и минимальный процент армирования железобетонных опор. Минимальный процент – грань, ниже которой нельзя заходить. Если армирование железобетонных конструкций не покроет минимальный процент, то конструкция считается ненадежной и даже потенциально опасной.

Максимальный процент – предел, после которого конструкция из железобетонной превращается в сталежелезобетонную. Превышать максимальный процент тоже нежелательно, особенно в гражданском строительстве.

Показатель, минимального процента армирования колонны равняется 3%. Показатель максимального процента армирования равняется 6%. Однако расчет показывает, что для зданий небольших хватит и 5%, а в некоторых случаях и 4% в удельном весе.
к меню ↑

2 Технология, схема и материалы

Технология армирования довольно проста, так как заключает в себя всего несколько базовых рабочих этапов.

Нужно создать арматурный каркас поэтапно, связать его в единую конструкцию, при необходимости осуществить поперечное или косвенное армирование, а затем установить в опалубку. Основная задача строителей – связать правильный каркас. Схема действий здесь очень проста.

Берется несколько крупных круглых стержней с диаметром сечения от 20 мм. Как правило, это арматура круглых сортаментов, класса А3 или выше.

Стержни по длине должны полностью отвечать длине колонны, за вычетом 10-15 см на слой защитного бетона.

Минимальное количество стержней для рабочего каркаса – три. Что впрочем, вполне очевидно, ведь нам нужен не плоский, а объемный каркас.

Каркас колонны с поперечным укреплением

На практике используют от четырех до шести стержней в обычных колоннах и больше восьми в сильно нагруженных. Если колонна не квадратная, а вытянута в одном из направлений, то ее укрепляют дополнительной арматурой.

Продольную арматуру связывают между собой в нескольких местах. Однако обойтись только ею не удастся. При длине колонн от 2 метров, продольные изделия под давлением начнут выпячиваться, что не есть хорошо. Для предотвращения подобных проблем используют косвенное или поперечное укрепление каркаса.

Косвенное укрепление заключается в обвязке длинной арматуры поперечными короткими стержнями. Косвенное укрепление делается с интервалами. Желательно связать каркас поперечными элементами с интервалом в 20-50 см в зависимости от уровня несущих нагрузок.

Косвенное армирование – проверенный временем способ, очень удобный и простой. Без него сейчас создание несущих железобетонных колонн крайне нежелательно.
к меню ↑

2.1 Пример армирования колонн при строительстве (видео)

2.2 Армирование дополнительных элементов

Не стоит забывать о том, что конструкция дополнительных частей колонны, таких как капители, консоли и опорные конструкции подколонника тоже нуждаются в армировании.

При этом каркас для той же капители нужно еще и правильно интегрировать в целевую несущую конструкцию.

Образец капители – плоский выступ на верхнем конце колонны. Следовательно, для каркаса капители нужна арматурная сетка. Тут все достаточно просто. Берем арматуру толщиной от 15 мм, и вяжем из нее квадратную сетку с ячейками от 10×10 см.

Сетку интегрируем верхнюю часть каркаса путем подвязки проволокой. Как правило, хватает одноуровневой сетки. В крайнем случае, по ободу устраивают еще один стабилизирующий каркас, состоящий из одного-двух элементов.

Пример армирования подколонника сеткой

С консолями ситуация несколько иная. Консоль, в отличие от капители – это бетонный выступ на одном из краев колонн. Каркас для него являет собой двухуровневый выступ короткой арматуры, прикрепленный к одному из поперечных стержней.

Схема подколонника сильно напоминает аналогичную у монолитной капители, только подколонник делается толще, может иметь несколько ступенек и размещается на нижней части опоры.

Следовательно, каркас для него делается как минимум двухуровневый, из такой же сетки. В остальном отличий от чертежа каркаса для капители практически нет.

Если подколонник ступенчатый, то есть имеет несколько расширений с разными размерами, то сетку делают под каждую ступеньку и перевязывают проволокой. Чем больше ступеней, тем тоньше нужна арматура. На одну ступень берут арматуру толщиной в 15-20 мм, а на три хватит арматуры толщиной до 12 мм.

Статьи по теме:

Портал об арматуре » Армирование » Как осуществляется армирование колонн?

Обсуждение: есть 1 комментарий

Судя по всему статья писалась не конструктором. По всему разделу есть замечания, но в принципе ничего критичного. В общих словах суть передана верно.

Мне же хотелось бы заострить внимание на минимальном проценте армирования колонн.

«Если армирование железобетонных конструкций не покроет минимальный процент, то конструкция считается ненадежной и даже потенциально опасной»

Это не так. Конструкция просто не будет считаться железобетонной в таком случае, а бетонной. И рассчитываться будет соответствующе. А вот уже расчет покажет надежная она или нет. Может там только бетона и хватит.

«Показатель, минимального процента армирования колонны равняется 3%»

Это неверно. Согласно пункта 10.3.6 СП63 для внецентренно-сжатых элементов (коим является колонна) min процент армирования 0,25. При проценте больше 0,25% колонна считается железобетонной. При меньшем проценте бетонной.

«Показатель максимального процента армирования равняется 6%»

Максимальный процент согласно СП 10% в сечении с учетом нахлеста стержней. То есть в сечении без нахлеста, например, где-нибудь в середине колонны максимальный процент равен 10/2=5%.

Дальше по тексту рекомендации по анализу достаточности армирования тоже даны соответственно неверно. Я обычно руководствуюсь следующим алгоритмом:

Добавить комментарий

Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Все, что касается конструирования колонн, изложено в «Руководстве по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения)» – пункты 3.59 – 3.72, также важная информация содержится в пунктах 3.73 – 3.90 (их мы разбирать в этой статье не будем).

В данной статье я хочу дать пояснения к важным пунктам руководства, возможно, это поможет вам подойти к конструированию более осознанно.

Итак, начнем разбор.

Пункт 3.60. О гибкости колонн.

Обратите внимание на этот пункт и всегда проверяйте гибкость колонны. Здесь l₀ – это рабочая высота колонны, она принимается согласно указаниям «Пособия по проектированию железобетонных конструкций без предварительного напряжения арматуры», r – радиус инерции сечения, h – высота сечения.

В чем суть этого требования? Чем длиннее колонна, тем больше должно быть ее сечение – это основное условие устойчивости. Слишком тонкая и длинная колонна будет гибкой, и шансов потерять устойчивость у такой колонны намного больше. Условие из п. 3.60 позволяет ограничить соотношение длины колонны и ее сечения (будь это высота сечения или радиус инерции).

Пункт 3.62. О защитном слое бетона.

Требование по защитному слою арматуры – очень важное.

Во-первых, согласно п. 3.4 руководства есть четкое требование по ограничению защитного слоя для рабочей арматуры – не более 50 мм. Какова причина такого ограничения? При большем защитном слое бетон колонны просто начнет растрескиваться, необходимо будет устанавливать дополнительные сетки, а в колоннах это делать совсем не рационально.

Во-вторых, согласно таблице 23 защитный слой для рабочей арматуры должен быть не менее 20 мм или не менее диаметра арматуры (например, при диаметре арматуры 25 мм защитный слой должен быть не меньше 25 мм). Это требование тоже обоснованное. При меньшем защитном слое есть риск того, что арматура начнет оголяться, подвергаться коррозии и разрушаться.

Поэтому мы всегда должны придерживаться золотой середины. По моему опыту это 25-30 мм.

Пункт 3.63. О длине рабочей арматуры.

Почему дается ограничение по длине стержня? Коррозия здесь играет очень малую роль. В основном важно удобство укладки арматуры в опалубку. Погрешности при нарезке арматуры тоже бывают, и очень неприятно, когда стержень каркаса не помещается в опалубке. Особенно этот пункт важен для сборных колонн.

Пункт 3.64. О площади рабочей арматуры.

Очень и очень важный пункт. Особенно для расчетчиков. Если по вашему расчету колонна проходит, но площадь ее арматуры больше 5%, будут огромные трудности с размещением этой арматуры в пределах сечения!
Если вы считаете в расчетных комплексах вроде Лиры, всегда проверяйте процент армирования колонн и увеличивайте их сечение, если процент слишком большой.

Особенно важно проверять процент армирования для колонн, арматура которых стыкуется нахлесткой. В месте нахлестки арматуры в два раза больше, и нужно всегда прорисовывать это сечение, чтобы понять, смогут ли строители нормально забетонировать колонну.

Оптимальный процент армирования колонн 2,5-3%.

Как найти процент армирования колонны?
Допустим, сечение колонны 400х400 мм (т.е. ее площадь равна 40*40=1600 см2), площадь арматуры 40 см2.
Процент армирования равен 40*100/1600=2,5%

Пункты 3.65 и 3.66. О диаметрах рабочей арматуры колонн.

Очень важно запомнить требования пункта 3.65 и всех желающих сэкономить (а таких будет много на вашем пути) посылать к этому пункту. А для себя еще важно запомнить, что и для монолитных колонн применение двенадцатки крайне сомнительно – разве что в частных двухэтажных домиках – не зря в руководстве используется слово «допускается» (т.е. можно, но хорошо подумай, прежде чем применять).

По поводу применения стержней разного диаметра очень важно запомнить для себя правило: стержни соседних диаметров в одной конструции применять нельзя! (8 и 10, 10 и 12, 12 и 14 и т.д.). На глаз эти стержни очень легко перепутать, а у строителей арматура не подписана. Берегите их от ошибок и конструкции от аварий.
Вообще стержни разных диаметров можно применять в целях экономии, особенно при больших объемах строительства. Допустим, колонну выгодней заармировать 4d16+4d20, чем просто 8d20; но если таких колонн не 50 штук, а всего две-три, то стоит подумать о строителях, которым ради нескольких десятков метров придется заказывать арматуру разных диаметров.

Обратите внимание на то, что в отличие от балок при армировании колонн нужно избегать установки арматуры в два ряда.

Пункт 3.67. О выпусках арматуры из колонн.

Обратите внимание на то, что выделено жирным. При конструировании колонн стыковка арматуры без сварки очень часто выливается в немалую проблему, особенно если используется арматура не по ГОСТ 5781-82, а по ДСТУ3760:2006. Дело в том, что у арматуры по ДСТУ просто огромная величина нахлестки. К примеру, для арматуры диаметром 25 мм требуется величина нахлестки 1400 мм. Если располагать нахлестку с разбежкой, как оказано на рисунке 71а (там 50% стержней выводятся на одну величину нахлестки, а вторые 50% – на две величины нахлестки), то получается уже 1400 мм и 2800 мм (почти высота этажа). Представьте себе, какой сумасшедший перерасход арматуры будет, если на каждом этаже выполнять такие стыки. А ведь бывает арматура и больших диаметров.
В случае возникновения такой проблемы всегда рациональней предпочесть стыковку арматуры сваркой с накладками (стыкам арматуры будет посвящен отдельный день в марафоне). Если же стыковать сваркой по какой-то причине не получается (не согласен заказчик, т.к. нет квалифицированных сварщиков и т.д.), то следует обратить внимание на вот эти строки из п. 3.67:

«При высоте этажа менее 3,6 м или при продольной арматуре d ≥ 28 мм стыки рекомендуется устраивать через этаж».

На что еще следует обратить внимание при конструировании стыковки арматуры в колоннах?
1) Если колонна небольшого сечения, и арматура в ней расположена довольно насыщено, нужно проверить, как же эта арматура сможет разместиться в местах нахлестки.
2) Обязательно нужно делать на чертеже схему расположения выпусков арматуры из колонны нижнего этажа – чтобы до бетонирования рабочие установили стержни в нужном положении. А то бывает забетонируют все, начинают устанавливать арматуру следующего этажа, и то стержни некуда ставить, то защитного слоя бетона для выпусков не остается (а для выпусков защитный слой должен быть не меньше, чем для основной арматуры).
3) Нужно указывать в ведомости деталей, что стержни диаметром более 18 мм нужно изгибать с соблюдением радиусов загиба (см. рисунок 1в руководства).

Пункт 3.68. О расстоянии между стержнями колонн.

Очень важный пункт. Пустовать пространство армированного железобетона не должно, поэтому стержни устанавливаем не реже, чем через 400 мм.
Но еще важнее расстояние между стержнями. Никогда не забываем, что в свету между стержнями должен нормально пройти бетон (а это не раствор, в нем камни довольно крупной фракции присутствуют).
Еще важнее помнить, что любой диаметр арматуры (10, 18 или 25 мм) – это номинальный диаметр, который не учитывает выступающих серповидных частей арматуры.

В ГОСТе или ДСТУ на арматуру вы можете найти реальный диаметр арматурного стержня, который будет больше номинального (для арматуры 8 реальный размер 9 мм; для арматуры 25 реальный размер 27 мм). В густоармированных сечениях всегда важно прорисовывать размещение арматуры с учетом реальных диаметров.

Пункт 3.69. О конструировании сечения колонны.

Очень важно не забывать о конструктивной арматуре. Как сказано в этом пункте, конструктивная арматура нужна для предотвращения выпучивания при бетонировании. Вы можете в проекте указать рабочую арматуру по расчету, но будет ли с нее толк, если при бетонировании арматура разъедется и для нее не останется защитного слоя бетона?
Если вы армируете сетками, всегда сверяйтесь с рисунком 72 – все ли дополнительные стержни вы поставили, чтобы каркас был достаточно жестким.

Если вы армируете вязаным каркасом, сверяйтесь с рисунком 73. При маленьком сечении колонны дополнительные шпильки не нужны, но чем сечение больше, тем больше шпилек нужно устанавливать. А в самом большом сечении (более 1200 мм сторона колонны) устанавливается уже два хомута (как это показывается под сечением колонны).

Пункт 3.70. О диаметрах поперечной арматуры.

Даже если по расчету у нас получился небольшой диаметр хомутов в колонне, его нужно перепроверить по таблице 24. Чаще всего приходится назначать по конструктивным требованиям диаметр больший, чем получилось по расчету.

На первый взгляд кажется: ну зачем этот перерасход? Но в любых каркасах, сварных или вязаных, всегда соблюдается соотношение продольной и поперечной арматуры, это обеспечивает надежную работу всей арматурной конструкции. В сварных каркасах это особенно важно, так как надежное сварное соединение можно получить лишь при указанном соотношении диаметров свариваемой арматуры.

Пункт 3.71. О шаге поперечной арматуры.

Когда вы определили диаметр хомутов, нужно назначить их шаг. Расчет – расчетом, но окончательно мы всегда сверяемся с таблицей 25. Как видите, шаг хомутов зависит от класса арматуры, это нужно учитывать при выборе. Значение Rac – это расчетное сопротивление арматуры сжатию для предельных состояний первой группы.

С процентом армирования μ более 3% нужно быть тоже внимательными – оно сразу вызывает сгущение шага поперечной арматуры. Мало того, при стыковке арматуры в нахлестку, при проценте армирования 3 и более всегда возникают проблемы с размещением арматуры. По возможности такого насыщенного армирования нужно избегать.

Заметьте, если вы стыкуете арматуру в нахлестку, в местах нахлестки всегда идет более частое расположение хомутов.

Если вы применяете арматуру по ДСТУ 3760, проверяйте все требования еще и по «Рекомендациям по применению арматурного проката по ДСТУ 3760-98» и выбирайте худший вариант.

Пункт 3.72. Конструирование колонн с круглым сечением.

Требования пункта 3.72 довольно четкие. Круглыми в сечении должны быть спирали, так как при любом отклонении от круга в арматуре будут возникать дополнительные напряжения. Да и навивочную машину, обеспечивающую спираль не круглого сечения вряд ли можно найти.

Еще хочется добавить, что требования к армированию круглых колонн можно использовать при армировании буроинъекционных свай круглого сечения.

Устройство бетонных и железобетонных конструкций предусматривает дополнительное укрепление за счет арматурного проката. Последний, к слову, составляет один из наиболее востребованных сегментов черной металлургии, что подтверждается его широким использованием в строительстве. Применительно к бетонным колоннам армирование играет особенно важную роль ввиду невозможности применения других опорных конструкций кроме нижнего и верхнего перекрытия. Внутреннее стержневое усиление металлическими прутьями в разных конфигурациях является оптимальным решением задачи.

Общие требования к арматуре

Для колонн может использоваться горячекатаные, термомеханически упрочненные и холоднодеформированные металлические прутья разного профиля. Диаметр в среднем варьируется от 12 до 40 мм. Если планируется задействовать холоднодеформированные стержни периодического профиля, то применяться может и небольшой диаметр на 3-12 мм. В показателях прочности на растяжение допускаются классы А и В, отвечающие гарантированным пределам по текучести с коэффициентом не меньше 0,95.

В особых случаях при армировании монолитных колонн могут предъявляться специальные требования в отношении пластичности, свариваемости, коррозийной стойкости и прочности на усталость. Как правило, это связано со спецификой применяемой бетонной смеси и цемента. Ключевое значение почти в каждом случае армирования имеет характер сцепки с бетоном. Недостаток адгезии может компенсироваться конструкцией профиля с пазами и гребнями. Те же горячекатаные и холоднодеформированные прутья могут иметь кольцевые и серповидные выступы разной величины. И напротив, многие марки бетонов с хрупкой структурой допускают использование только гладких стержней – например, класса А240. Теперь стоит перейти к более подробному рассмотрению параметров арматуры, используемой в укреплении колонн.

Длина арматуры

При закладке сборной колонны тщательно рассчитываются параметры опалубки, в которую должна органично входить и укрепляющая металлическая оснастка. Важно, чтобы окончания рабочих стержней, не соединяемых с анкерными элементами, находились на следующем расстоянии от торцевой части детали:

  • 20 мм, если устраивается монолитная колонна длиной не менее 6 м.
  • 15 мм, если колонна имеет длину свыше 18 м. Это же ограничение относится к мачтовым конструкциям и опорам.
  • 10 мм, если закладывается сборная колонна длиной менее 18 м.

В каждом случае армирование колонны предполагает оставление части прутка, которая должна быть защищена специальными антикоррозийными средствами или дополнительно изолирована каркасной оснасткой.

Диаметр арматуры

В случае с продольными стержнями используются элементы толщиной не меньше 16 мм. Монолитные конструкции сборного типа можно укреплять и 12-миллиметровыми прутьями. Также малые диаметры допускаются при использовании арматуры из конструкционной стали с защитным покрытием. Учет диаметра важен и с точки зрения конфигурации ее размещения в теле колонны. Так, продольные прутья можно устанавливать только в один ряд и желательно с выдержкой равного диаметра. Если же планируется армирование колонны стержнями разной толщины, то максимум допускается применение двух форматов без учета конструкционной укрепляющей оснастки. Прутья разных диаметров обычно применяются в целях экономии, но при этом нельзя использовать соседние типоразмеры в одной колонне. К примеру, не допускается закладка стержней диаметром 8 и 10 мм или 10 и 12 мм.

Площадь армирования

Расчет площади выполняется по сечениям продольного армирования. В результате оценивается, какой процент сечения стержней занимают на поверхности колонны. Максимум допускается 5%, но только в случае размеренной компоновки прутьев без нахлеста. Соединение нахлестом удваивает площадь сечения арматуры в местах стыка, что не всегда позволяет выполнить корректную сборку колонны. Также следует выдерживать симметрию размещения стержней относительно площади сечения конструкции – особенно, если речь идет о будущей эксплуатации сооружения с высокой нагрузкой на изгиб. Так или иначе, оптимальный процент армирования колонны составит 2-3%. В самом сечении следует учитывать не только основу прутка, но и выступы в виде гребней.

Какой должна быть стыковка армирующих стержней?

Соединение и выпуски арматуры также определяют надежность конструкции. Уже отмечалась важная роль нахлеста, которая увеличивается при использовании монолитных колонн. При этом не стоит недооценивать влияние таких связок на структурную целостность колонны. Дело в том, что, к примеру, 25-миллиметровый прут (в диаметре) должен стыковаться с нахлестом по длине не менее 140 см. Причем если стыковка производится в разбег, то это расстояние удваивается. Поэтому рекомендуется стремиться к минимизации соединяющих узлов при армировании колонны продольными стержнями. Если дело касается больших пролетов и выполнение переходных зон неизбежно, то стыки переводятся на места изменения сечения самой колонны. Такие конфигурации встречаются в ступенчатых, двухветвевых и обрываемых конструкциях. Также в качестве альтернативы рекомендуется сварное соединение с накладками.

Промежутки между стержнями

Для начала стоит подчеркнуть значимость баланса между укрепленной массой и пустотами в теле колонны. Перенасыщенность рабочих металлических стержней ослабляет бетонную конструкцию, делая ее более чувствительной к динамическим нагрузкам. И напротив, недостаток армирующей оснастки увеличивает риски повреждения колонны при эксплуатации под статическими нагрузками. Даже если перекрытия и армированная колонна действуют друг на друга в умеренных показателях давления, то через время на ослабленных участках конструкции начнут образовываться трещины. Соблюсти баланс можно выдерживанием нормативной дистанции между арматурными прутьями в 400 мм. Если этого расстояния оказывается недостаточно по причине минимального включения щебня или камня в раствор, то большие промежутки разбавляют за счет конструкционной тонкой арматуры диаметром 12 мм.

Ограничения защитного армирующего слоя

Максимальный слой продольного армирования составляет 50 мм. В эту толщину входит и основа стержня, и его конструкционные элементы с покрытием. Возможность применения прутьев с диаметром в 40 мм при сохранении технологических 10 мм обуславливается тем, что сам армирующий слой может требовать дополнительного усиления. В частности, армирование колонн с сечением 600х800 мм предусматривает включение сварной сетки, хомутов и стяжек. Крупноформатные стержни дополнительно скрепляются между собой усиливающими связками. Причем дополнительные элементы укрепления самой арматуры не следует путать с накладками при сварке, которые выполняют ответственную конструкционную задачу соединения двух или нескольких стержней.

Главное ограничение касается толщины защитного слоя, что обусловлено пропорциональным повышением рисков растрескивания колонны в местах прохождения стержней. Напряжение, испытываемое бетонной структурой с инородными включениями, будет чрезмерно высоким и при динамических нагрузках приведет к разрушению. Данный фактор отчасти компенсируется вышеупомянутыми сетками и хомутами, но лучше всего изначально соблюсти нормы формирования армирующего слоя.

Требования к поперечному армированию

В колонных конструкциях, где расчетное поперечное усилие не может обеспечиваться только бетонной структурой, используется и поперечная арматура. Шаг при ее закладке должен составлять не больше 300 мм. Если планируется выполнять сжатое укрепление, то расчет армирования колонны по отступам делается исходя из толщины стержней – шаг должен составлять не более 15 диаметров, но укладываться в 500 мм. Что касается взаимодействий поперечной и продольной арматуры, то оно будет зависеть от сечения колонны и ее насыщения рабочими стержнями. В принципе возможны две конфигурации. В одной сопряжение не допускается, поскольку слой продольных прутьев устраивается ближе к краю, а поперечные стержни закладываются в оставленных промежутках. Во втором варианте выполняются стыки, если продольное армирование реализуется в несколько рядов от края к центральной части. В основном поперечные тонкие стержни соединяют с конструкционными прутьями диаметром не более 12 мм.

Технология армирования колонн

Способы армирования различаются по техникам вязки, подходам к устройству опалубки и конфигурациям размещения стержней. Что касается вязки, то ее можно выполнять с помощью проволоки или сварным способом. В первом случае рекомендуется использовать вязальный строительный пистолет для арматуры, а во втором – инверторный сварочный аппарат для точного соединения. На этом этапе формируется каркас. Конфигурация армирования под колонны может быть разной в зависимости от характеристик конструкции. Оптимально использовать комбинированный вариант с применением продольного и поперечного армирования, при котором будет реализована и смежная вязка двух каркасов. Опалубочная конструкция устраивается с помощью формовочных заготовок, в которые погружают подготовленный металлический скелет и в дальнейшем заливают его бетоном. Различия в методах создания опалубки сводятся к типу используемого материала – древесины, пенополистирола или комбинированных волокнистых материалов. В этом выборе главное условие заключается в возможностях сочетания арматуры и опалубки по массе и техническим нагрузкам в целом.

Армирование фундаментов колонн

Строительные колонны устанавливаются на фундаменте, так называемом несущем стакане, который тоже подвергается усилению. Для формирования части конструкционной подошвы используют марки тяжелого бетона с высоким классом прочности. Армирование стакана выполняется горячекатаными стержнями с периодическим профилем. Ключевое значение при армировании фундамента под колонну будет иметь узел сопряжения прутьев подошвы с элементами основного продольного усиления. Для этой связки в месте перехода от подошвы к стволу колонны используется приварка прутьев с шайбами к скелету из горячекатаных стержней стакана. Сложность заключается лишь в правильном переходе от одного уровня к другому с соблюдением симметрии укрепляющих контуров.

Особенности спирального армирования

Наиболее сложным, с точки зрения устройства прутьев, является усиление колонн с круглым сечением. Проблема заключается в усложнении конфигурации армирующего слоя, которое требует дополнительной поддержки. В таких системах применяют косвенное укрепление спиральными металлическими прутьями. Особенности армирования круглых колонн выражается в том, что продольные стержни дополнительно обвиваются по периметру витками накладной проволоки. Диаметр спирали при этом составляет не более 20 см.

Армирование консолей колонн

По причине отсутствия возможностей установки опор для колонны строители часто используют консольные выступы как элемент усиления конструкции. Устанавливать такие части рекомендуется на стальном армирующем каркасе, который может входить в верхнее перекрытие или в нижний фундамент. Консоли усиливаются металлическими стержнями малого диаметра, хомутами и сварной сеткой в зависимости от параметров конструкции. Наибольшего эффекта укрепления колонн в составе с консолями удается достичь при однородной связке перекрытия, основного каркаса ствола и подошвы.

Заключение

Особенности применения армирования под колонны обуславливаются конструкционной изоляцией данной части сооружения. Разумеется, оба перекрытия с верхней и нижней части обеспечивают необходимую поддержку, но избыточное давление с нагрузкой может негативно сказаться непосредственно на структуре колонны. Именно для предотвращения внутренних процессов разрушения используют продольную и поперечную арматуру. При этом требования дают немалую свободу проектировщикам и в выборе стержней, и в конфигурациях их закладки. Принципиальные ограничения касаются в основном подбора материалов, назначения размеров и способов установки каркаса.

Колонна 300х300 — Портал о стройке



Source: files.stroyinf.ru

Читайте также

Обозначение: Серия 1.020-1
Обозначение англ: Series 1.020-1
Статус: заменен
Название рус.: Выпуск 1-1. Фундаменты сборные железобетонные для колонн сечением 300х300 и 400х400 мм. Опалубочные чертежи и армирование. Арматурные изделия. Рабочие чертежи
Дата добавления в базу: 01.10.2014
Дата актуализации: 01.01.2019
Дата введения: 01.01.1982
Дата окончания срока действия: 01.10.1984
Оглавление: Содержание
1.020-1.1-1 0.0.0.0ПЗ Пояснительная записка
1.020-1.1-1 1.0.0.0 Фундамент
1.020-1.1-1 2.0.0.0 Фундамент
1.020-1.1-1 0.0.1.0 Сетка С
1.020-1.1-1 0.0.0.0ВСт Выборка стали на один элемент
1.020-1.1-1 0.0.0.0 Изделие закладное (МН49 — 54)
1.020-1.1-1 0.0.0.0СБ Изделие закладное (МН49 — 54). Сборочный чертеж
1.020-1.1-1 0.0.0.1 Пластина
1.020-1.1-1 0.0.0.2 Стержень гнутый
Разработан: НИИЖБ Госстроя СССР
ЦНИИпромзданий
ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён: 16.11.1981 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 190)
Расположен в:
Заменяет собой:
Чем заменён:

Колонны гражданских зданий по серии 1.020

Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
Колонны жилых и общественных зданий по серии 1.020, бесконсольные сечением 300х300
1.020-1/83 1КВ3.28-1(2) 2800 300 0.25 0.63
1К3.33 4150 300 0.37 0.93
1КВ3.33 3300 300 0.29 0.74
1К3.36 4450 300 0.40 1.00
1КВ3.42 5050 300 0.46 1.14
2К3.28 6450 300 0.58 1.45
2К3.33 7450 300 0.67 1.68
2К3.36 8050 300 0.72 1.81
2К3.42 9250 300 0.83 2.08
3К3.28(20) 8050 300 0.72 1.81
3К3.28 9250 300 0.83 2.08
3К3.28(33) 9750 300 0.88 2.19
3К3.33(20) 9050 300 0.82 2.04
3К3.33 10750 300 0.97 2.42
3К3.36 11650 300 1.05 2.61
3К3.42(20) 10850 300 0.97 2.44
4К3.28 12050 300 1.08 2.71
4К3.28(20) 10850 300 0.97 2.44
4К3.28(33.20) 11350 300 1.02 2.55
4К3.28(33) 12550 300 1.13 2.82
4К3.33(20) 12350 300 1.11 2.78
4К3.33 14050 300 1.26 3.16
4КН3.33 14050 300 1.26 3.16
4К3(28).33 13550 300 1.26 3.16
4К3.33(42.32) 14450 300 1.3 3.25
4КН3.33(42.32) 14450 300 1.3 3.25
Колонны жилых и общественных зданий по серии 1.020, одноконсольные одноэтажные сечением 300х300
Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
1.020-1/83 1КВО3.28-1(2) 2800 2500 300 0.26 0.65
1КВО3.33 3300 3000 300 0.30 0.76
1КО33 4150 3850 300 0.38 0.95
1КО3.36 4450 4150 300 0.41 1.02
1КО3.42 5050 4750 300 0.46 1.15
Колонны жилых и общественных зданий по серии 1.020, двухконсольные одноэтажные сечением 300х300
Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
1.020-1/83 1КВД3.28-1(2) 2800 2500 300 0.27 0.66
1КВД3.33 3300 3000 300 0.31 0.78
1КД33 4150 3850 300 0.39 0.97
1КД3.36 4450 4150 300 0.42 1.04
1КД3.42 5050 4750 300 0.47 1.17
Колонны жилых и общественных зданий по серии 1.020, одноконсольные двухэтажные сечением 300х300
Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
1.020-1/83 2КО3.28 6450 3350 2800 300 300 0.60 1.49
2КО3.33 7450 3850 3300 300 300 0.68 1.71
2КО3.36 8050 4150 3600 300 300 0.74 1.85
2КО3.42 9250 4750 4200 300 300 0.85 2.12
Колонны жилых и общественных зданий по серии 1.020, двухконсольные двухэтажные сечением 300х300
Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
1.020-1/83 2КД3.28 6450 3350 2800 300 300 0.61 1.52
2КД3.33 7450 3850 3300 300 300 0.70 1.74
2КД3.36 8050 4150 3600 300 300 0.75 1.88
2КД3.42 9250 4750 4200 300 300 0.86 2.15
Колонны жилых и общественных зданий по серии 1.020, одноконсольные трехэтажные сечением 300х300
Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
1.020-1/83 3КО3.28(20) 8050 2150 2800 300 300 0.74 1.86
3КО3.28 9250 3350 2800 300 300 0.85 2.13
3КО3.28(33) 9750 3850 2800 300 300 0.90 2.24
3КО3.33(20) 9050 2150 3300 300 300 0.83 2.08
3КО3.33 10750 3850 3300 300 300 0.99 2.47
3КО3.36 11650 4200 3600 300 300 1.07 2.67
3КО3.42(20) 10850 2150 4200 300 300 1.00 2.49
Колонны жилых и общественных зданий по серии 1.020, двухконсольные трехэтажные сечением 300х300
Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
1.020-1/83 3КД3.28(20) 8050 2150 2800 300 300 0.76 1.91
3КД3.28 9250 3350 2800 300 300 0.87 2.18
3КД3.28(33) 9750 3850 2800 300 300 0.92 2.29
3КД3.33(20) 9050 2150 3300 300 300 0.86 2.14
3КД3.33 10750 3850 3300 300 300 1.01 2.52
3КД3.36 11650 4200 3600 300 300 1.09 2.72
3КД3.42(20) 10850 2150 4200 300 300 1.02 2.54
Колонны жилых и общественных зданий по серии 1.020, бесконсольные сечением 400х400
Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
1.020-1/83 1КВ4.28 2050 400 0.33 0.82
1КС4.28 2800 400 0.44 1.12
1КН4.28 4550 400 0.72 1.82
1КВ4.33 2550 400 0.41 1.03
1КС4.33 3300 400 0.53 1.33
1КН4.33 5050 400 0.81 2.00
1КВ4.36 2920 400 0.47 1.18
1КС4.36 3600 400 0.58 1.45
1КН4.36 5350 400 0.86 2.15
1КВ4.42 3520 400 0.56 1.40
1КС4.42 4200 400 0.67 1.68
1КН4.42 5950 400 0.95 2.35
1КВ4.48 4120 400 0.66 1.65
1КС4.48 4800 400 0.77 1.93
2КН4.28 7350 400 1.18 2.95
2КВ4.33 5850 400 0.94 2.35
2КВ4.36 6520 400 1.04 2.6
2КВ4.42 7720 400 1.24 3.10
2КС4.42 8400 400 1.34 3.35
2КН4.42 10150 400 1.62 4.05
2КБ4.42 10150 400 1.52 3.80
2КВ4.48 8920 400 1.43 3.58
2КС4.48 9600 400 1.54 3.85
2КН4.48 12200 400 1.95 4.88
2КБ4.48 10320 400 1.65 4.13
3КВ4.28 7650 400 1.22 3.05
3КС4.28 8400 400 1.34 3.35
3КВ4.33 9150 400 1.46 3.65
3КС4.33 9150 400 1.58 3.95
3КН4.33 11850 400 1.86 4.65
3КВ4.36 10120 400 1.62 4.05
3КС4.36 10800 400 1.73 4.33
3КН4.36 12550 400 2.01 5.03
3КВ4.42 11920 400 1.95 4.88
3КН4.42 14350 400 2.30 5.75
3КБ4.42 13670 400 2.19 5.48
3КВ4.48 13720 400 2.20 5.50
3КБ4.48 15120 400 2.42 6.05
Колонны жилых и общественных зданий по серии 1.020, одноконсольные одноэтажные сечением 400х400
Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
1.020-1/83 1КВО4.28 2050 1750 400 0.34 0.84
1КСО4.28 2800 1750 400 0.46 1.14
1КНО4.28 4550 3500 400 0.73 1.84
1КВО4.33 2550 2250 400 0.42 1.05
1КСО4.33 3300 2250 400 0.54 1.35
1КНО4.33 5050 4000 400 0.83 2.08
1КВО4.36 2920 2550 400 0.48 1.20
1КСО4.36 3600 2550 400 0.59 1.48
1КНО4.36 5350 4300 400 0.88 2.18
1КВО4.42 3520 3150 400 0.57 1.43
1КСО4.42 4200 3150 400 0.68 1.70
1КНО4.42 5950 4900 400 0.96 2.40
1КВО4.48 4120 3750 400 0.67 1.67
1КСО4.48 4800 3750 400 0.78 1.95
1КВО4.60 5320 4950 400 0.86 2.15
1КСО4.54 5400 4350 400 0.88 2.20
1КСО4.60 6000 4950 400 0.97 2.43
Колонны жилых и общественных зданий по серии 1.020, двухконсольные одноэтажные сечением 400х400
Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
1.020-1/83 1КВД4.28 2050 1750 400 0.35 0.87
1КСД4.28 2800 1750 400 0.47 1.17
1КНД4.28 4550 3500 400 0.75 1.87
1КВД4.33 2550 2250 400 0.44 1.08
1КСД4.33 3300 2250 400 0.55 1.38
1КНД4.33 5050 4000 400 0.84 2.10
1КВД4.36 2920 2550 400 0.49 1.23
1КСД4.36 3600 2550 400 0.59 1.48
1КНД4.36 5350 4300 400 0.88 2.18
1КВД4.42 3520 3150 400 0.58 1.45
1КСД4.42 4200 3150 400 0.69 1.73
1КНД4.42 5950 4900 400 0.97 2.43
1КВД4.48 4120 3750 400 0.68 1.70
1КСД4.48 4800 3750 400 0.79 1.98
1КВД4.60 5320 4950 400 0.87 2.18
1КСД4.54 5400 4350 400 0.89 2.23
1КСД4.60 6000 4950 400 0.98 2.45
Колонны жилых и общественных зданий по серии 1.020, одноконсольные двухэтажные сечением 400х400
Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
1.020-1/83 2КНО4.28 7350 3500 2800 1050 400 1.19 2.98
2КВО4.33 5850 2250 3300 300 400 0.95 2.38
2КВО4.36 6520 2550 3600 370 400 1.06 2.65
2КВО4.42 7720 3150 4200 370 400 1.25 3.13
2КСО4.42 8400 3150 4200 1050 400 1.36 3.40
2КНО4.42 10150 4900 4200 1050 400 1.64 4.10
2КБО4.42 9470 4900 4200 370 400 1.53 3.83
2КВО4.48 8920 3750 4800 370 400 1.45 3.63
2КСО4.48 9600 3750 4800 1050 400 1.56 3.90
2КНО4.48 11000 5150 4800 1050 400 1.78 4.45
2КНО4.48(60) 12200 6350 4800 1050 400 1.97 4.93
2КБО4.42 10320 5150 4800 370 400 1.67 4.18
Колонны жилых и общественных зданий по серии 1.020, двухконсольные двухэтажные сечением 400х400
Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
1.020-1/83 2КНД4.28 7350 3500 2800 1050 400 1.21 3.03
2КВД4.33 5850 2250 3300 300 400 0.97 2.43
2КВД4.36 6520 2550 3600 370 400 1.08 2.70
2КВД4.42 7720 3150 4200 370 400 1.27 3.18
2КСД4.42 8400 3150 4200 1050 400 1.38 3.45
2КНД4.42 10150 4900 4200 1050 400 1.66 4.15
2КБД4.42 9470 4900 4200 370 400 1.55 3.88
2КВД4.48 8920 3750 4800 370 400 1.47 3.68
2КСД4.48 9600 3750 4800 1050 400 1.58 3.95
2КНД4.48 11000 5150 4800 1050 400 1.80 4.50
2КНД4.48(60) 12200 6350 4800 1050 400 2.00 5.00
2КБД4.42 10320 5150 4800 370 400 1.69 4.23
Колонны жилых и общественных зданий по серии 1.020, одноконсольные трехэтажные сечением 400х400
Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
1.020-1/83 3КВО4.28 7650 1760 2800 300 400 1.25 3.13
3КСО4.28 8400 1750 2800 1050 400 1.37 3.43
3КВО4.33 9150 2250 3300 300 400 1.48 3.73
3КСО4.33 9150 2250 3300 300 1050 1.61 4.03
3КНО4.33 11650 4000 3300 300 1050 1.89 4.73
3КВО4.36 10120 2550 3600 370 400 1.65 4.13
3КСО4.36 10800 2550 3600 1050 400 1.76 4.40
3КНО4.36 12550 4300 3600 1050 400 2.04 5.10
3КНО4.36(48) 13400 5150 3600 1050 400 2.17 5.43
3КБО4.36 11870 4300 3600 370 400 1.93 4.83
3КБО4.36(48) 12720 5150 3600 370 400 2.06 5.15
3КВО4.42 11920 3150 4200 370 400 1.93 4.83
3КНО4.42 14350 4900 4200 1050 400 2.32 5.80
3КБО4.42 13670 4900 4200 370 400 2.21 5.53
3КВО4.48 13720 3750 4800 370 400 2.23 5.58
3КБО4.48 15120 5150 4800 370 400 2.45 6.13
Колонны жилых и общественных зданий по серии 1.020, двухконсольные трехэтажные сечением 400х400
Рисунок Серия Марка Размер Объем, м3 Вес, тн
H h h1 h2 A
1.020-1/83 3КВД4.28 7650 1760 2800 300 400 1.27 3.20
3КСД4.28 8400 1750 2800 1050 400 1.40 3.50
3КВД4.33 9150 2250 3300 300 400 1.52 3.80
3КСД4.33 9150 2250 3300 300 1050 1.64 4.10
3КНД4.33 11650 4000 3300 300 1050 1.92 4.80
3КВД4.36 10120 2550 3600 370 400 1.67 4.18
3КСД4.36 10800 2550 3600 1050 400 1.78 4.45
3КНД4.36 12550 4300 3600 1050 400 2.06 5.15
3КНД4.36(48) 13400 5150 3600 1050 400 2.19 5.50
3КБД4.36 11870 4300 3600 370 400 1.95 4.88
3КБД4.36(48) 12720 5150 3600 370 400 2.09 5.23
3КВД4.42 11920 3150 4200 370 400 1.95 4.90
3КНД4.42 14350 4900 4200 1050 400 2.35 5.88
3КБД4.42 13670 4900 4200 370 400 2.24 5.60
3КВД4.48 13720 3750 4800 370 400 2.26 5.65
3КБД4.48 15120 5150 4800 370 400 2.48 6.20

Фундамент 1Ф15.8-1 по серии 1.020-1/83

Цена: договорная

  • Длина, мм1500
  • Масса, т25
  • Ширина, мм1500
  • Объем, м1,00
  • Высота, мм750
  • Марка бетонаB15
  • Марка бетона,класс1Ф15.8-1
  • МорозостойкостьF100
  • ВодонепроницаемостьW2
  • Расход стали, кг27,7
  • ГОСТ1.020-1/83
  • Артикул03-014-0004

Товар в наличии: много

    ООО «Завод ЖБИ» выпускает сборные железобетонные фундаменты стаканного типа 1Ф15.8-1 по серии 1.020-1/83, выпуск 1-1. Фундаменты 1Ф15.8-1 предназначены под колонны 300х300 мм и 400х400 мм для многоэтажных каркасно-панельных общественных и производственных зданий промышленных предприятий, возводимых в обычных районах  и в районах с сейсмичностью 7, 8 и 9 баллов.
    Для изготовления фундаментов применяется бетон по прочности на сжатие В15. При применении фундаментов 1Ф15.8-1 в условиях агрессивных вод должны быть указаны особые требования к бетону или указаны особые мероприятия по защите бетонной поверхности.
    Возможно нанесение на поверхности фундаментов 1Ф15.8-1 холодной битумной гидроизоляционной мастики. Стоимость работ по гидроизоляции не включена в стоимость и будет зависеть от марки гидроизоляционного материала.
    Возможно изготовление фундаментов 1Ф15.8-1 стаканного типа с использованием бетонов с морозостойкостью в солях.
    Армирование фундаментов выполнено сетками  из арматурной стали класса A-I  и A-III по ГОСТ 5781-82.  Арматурные сетки изготовляются при помощи контактной точечной сварки.
    В маркировке фундаментов стаканного типа приняты следующие группы обозначений:
первая группа – тип элемента конструкции: Ф1 –  фундамент под колонну 300х300 мм, Ф2 –  фундамент под колонну 400х400 мм;
вторая группа – размер стороны подошвы и высота фундамента в дециметрах;
третья группа – индекс несущей способности фундамента.
1Ф15.8-1 – фундамент под колонну 300х300 мм со стороной подошвы 15 дм, высотой 8 дм, 1 –  несущая способность фундамента.
    Минимальная прочность бетона ко времени выдачи конструкций на склад не менее 70%. Отпускная прочность бетона – 100%.

    Варианты маркировки:
1.   1Ф15.8-1
2.   1Ф15.8.1
3.   1Ф15.8/1
4.   1Ф 15.8-1
5.   1Ф 15.8.1
6.   1Ф 15.8/1
7.   1Ф15-8-1
8.   1Ф15-8.1
9.   1Ф15-8/1
10.   1Ф 15-8-1
11.   1Ф 15-8.1
12.   1Ф 15-8/1
13.   1Ф15/8-1
14.   1Ф15/8.1
15.   1Ф15/8/1
16.   1Ф 15/8-1
17.   1Ф 15/8.1
18.   1Ф 15/8/1
19.   1 Ф 15 8 1
20.   1-Ф-15-8-1
21.   1.Ф.15.8.1
22.   1/Ф/15/8/1
23.   1 Ф15.8-1
24.   1 Ф15.8.1
25.   1 Ф15.8/1

    Цена на фундамент стаканного типа 1Ф15.8-1 указана с учетом НДС, без учета доставки. Представленная на сайте цена фундамент 1Ф15.8-1 по серии 1.020-1/83 не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

Гарантия

Приемка готовых ЖБИ на нашем производстве происходит в соответствии с ГОСТами РФ

Мы изготавливаем нашу продукцию из бетона марки не ниже м22

Фундаменты под колонны сечением 300х300, 400х400 и 500х500 мм Волгоград

Стаканного типа ГОСТ 24476-80 (серия 1.020)
  Как выглядит стакан? В сборный фундамент входят:
  1. основание (квадратная плита), которое в народе называют «подошвой», а всю конструкцию — «башмаком»
  2. подколонник (стакан)


Фундаменты железобетонные сборные стаканного типа с сечением 300х300, 400х400 и 500х500 мм под колонны соответствующих сечений ГОСТ 24022-80

Наименование Размер, мм Объем бетона, м³ Вес, т Цена с НДС, руб
1Ф 9.9.-1 900х900х650 0,38 0,9 7997
1Ф 12.9-2 1200х1200х650 0,50 1,2 10995
1Ф 12.12-2 1200х1200х650 0,58 1,4 10995
1Ф 15.15-2 1500х1500х650 0,83 2,0 19795
3Ф 15.15-1 1500х1500х650 0,83 2,0 18995
3Ф 18.18-2 1800х1800х900 1,40 3,4 27995

Фундаменты железобетонные сборные стаканного типа с сечением 300х300, 400х400 и 500х500 мм под колонны соответствующих сечений ГОСТ 24476:

Наименование Размер, мм Объем бетона, м³ Вес, т Цена с НДС, руб
1Ф 12.8-1 1200х1200х750 0,75 1,9 10995
1Ф 12.8-2 1200х1200х750 0,75 1,9

 11595

1Ф 12.8-3 1200х1200х750 0,75 1,9 11995
1Ф 15.8-1 1500х1500х750 1,0 2,5  17995
1Ф 15.8-2 1500х1500х750 1,0 2,5  17995
1Ф 15.8-3 1500х1500х750 1,0 2,5  18995
1Ф 15.9-1 1500х1500х900 1,3 3,2  23995
1Ф 18.8-1 1800х1800х750 1,4 3,5  25995
1Ф 18.8-2 1800х1800х750 1,4 3,5  26995
1Ф 18.9-1 1800х1800х900 1,7 4,3
1Ф 18.9-2 1800х1800х900 1,7 4,3
1Ф 18.9-3 1800х1800х900 1,7 4,3
1Ф 21.8-1 2100х2100х750 1,8 4,5
1Ф 21.9-1 2100х2100х900 2,2 5,5
1Ф 12.9-1 1200х1200х900 0,83 2,1
2Ф 12.9-2 1200х1200х900 0,83 2,1
2Ф 15.9-1 1500х1500х900 1,2 3,0
2Ф 15.9-2 1500х1500х900 1,2 3,0
2Ф 18.9-1 1800х1800х900 1,6 4,0
2Ф 18.9-2 1800х1800х900 1,6 4,0
2Ф 18.9-3 1800х1800х900 1,6 4,0
2Ф 18.11-1 1800х1800х1050 1,8 4,5
2Ф 21.9-1 2100х2100х900 2,1 5,3
2Ф 21.9-2 2100х2100х900 2,1 5,3

При производстве сборных фундаментов  используется тяжелый бетон М-200 и М-300. Для того чтобы фундамент выдерживал высокие нагрузки его упрочнение достигается пространственными каркасами и сетками, выполненными из высокопрочной стали А-I, A-III и проволоки Вр-I

Достоинства фундамента стаканного типа
  1. высокое качество (изготовление в заводских условиях с применением тяжелого бетона высоких марок и высокачественной стали)
  2. простота монтажа
Монтаж пошагово.
  1. Подготовка поверхности, грунт необходимо выровнять, если площадка неровная, необходимо сделать подушку из песка или щебня и тщательно утрамбовать
  2. При проведении разметки осей такого основания на обноске закрепляют проволоку и протягивают ее в направлении буквенных и перпендикулярно находящихся к ним цифровых осей. На их пересечениях подвешивают отвес, далее центр фундамента переносят на подготовленное основание.
  3. Проводят нанесение контуров по шаблону и обозначают их колышками. После выполнения подготовительных работ выкапывают ямы в соответствующих местах и уплотняют их дно песком и щебнем.
  4. Установка стаканного основания при помощи подъемного крана. При их укладке необходима точность. Все элементы и поверхность должны быть горизонтальными. Для проверки используют строительный уровень или нивелир.
  5. Размещение колонны (требуется подъемный кран) и ее фиксация в «башмаке». Во время установки «башмака» следует следить, чтобы оси на подошве и стакане совпадали с разбивочными осями.

3.Рамно-связевая конструктивная схема каркасных зданий.

3.Рамно-связевая конструктивная схема каркасных зданий.

Рамно-связевая схема состоит из ряда плоских рам, расположенных в вертикальных плоскостях всех поперечных осей. Рамы обеспечивают поперечную жесткость и устойчивость здания, но ограничивают свободу планировки этажей. Продольная жесткость достигается введением вертикальных стенок жесткости. Стенки жесткости выполняют из железобетонных панелей, вставляемых в просветы, ограниченные с двух сторон колоннами, а сверху и снизу ригелями перекрытий. Стенки жесткости устанавливают одну над другой на всю высоту здания. Что в сочетании с жесткими дисками перекрытий образует устойчивый каркасный остов. В ж-б стенках жесткости можно устанавливать проемы для дверей или окон при условии соответствующего усиления отверстия обрамляющим бортом с дополнительным армированием по расчету. Жесткость перекрытий обеспечивается соединением связевых и рядовых панелей между собой и ригелями путем сварки закладных деталей и заполнением раствором швов в цельный жесткий диск так же, как в крупнопанельных зданиях.

Рамно-связевая схема применяется главным образом при строительстве жилых многоэтажных зданий (гостиничного типа), административных и т.п.

Колонна — вертикальный стержневой элемент каркаса, служащий для восприятия в основном вертикальной нагрузки. Колонны воспринимают нагрузку от прикрепленных к ним или опирающихся на них других элементов — ригелей, балок, плит перекрытий и т.д. Колонны бывают:1)каменные 2)металлические.3)железобетонные. Колонны подразделяют: по местоположению:на рядовые, фасадные, торцевые, связевые и т.д.; нижние, средние, верхние. по несущей способности — 2000,3000, 4000, 5000 и 6000 кН. по этажности — на одно-, двух- и многоэтажные. по виду поперечного сечения — на прямоугольные, квадратные и круглые; (В унифицированном каркасе стандартные сечения колонны приняты 300 х 300 мм для зданий высотой до 5 этажей включительно, 400 х 400 мм для всех остальных случаев). типу стыка колонн — с плоскими металлическими торцами, с центрирующими прокладками, с выпусками свариваемой при монтаже арматуры и т.д. по условиям опирания ригелей — на колонны с консолями, бесконсольные, со скрытыми консолями и т.д. по классу бетона — В15, В25, В30, В40, В50; по способу армирования ствола колонн — колонны с периферийным армированием, с центральным армированием, со спиральной арматурой, с металлическими сердечниками. по способу изготовления — центрифугированные и т.д. Ригели — горизонтальные элементы остова здания, воспринимающие вертикальные нагрузки, передаваемые преимущественно плита­ми перекрытий, распорками и передающие эти нагрузки на колонны. Ригели различают: 1)по местоположению — рядовые, фасадные, торцевые, коридорные, лестничные. Ригели легкого каркаса могут быть:а) коридорными б) рядовыми, в) лестничными (с одной полкой), высотой 450 мм, с пролетами 6 и 6,6 м; г) фасадными. Ригели тяжелого каркаса подразделяются на: а) коридорные, б) рядовые, в) фасадные. По перекрываемому пролету — однопролетные, двухпролетные, консольные и т.д.Для соединения с ригелями колонны имеют обычные скрытые консоли или могут быть бесконсольными, при котором соединение с ригелем осуществляется с помощью выпусков арматурных стержней их сварки и замоноличивания узла сопряжения

Рис.4.2. Связи жесткости

а – расположенные в плане пространственных диафрагм жесткости; б, в, г – конструкции диафрагм жесткости: б – сборная плоская диафрагма жесткости; в – связь жесткости с диагональными растяжками; г – монолитная диафрагма жесткости с жесткими металлическими связями; 1 – колонна; 2 – панель жесткости; 3 – ригель; 4 – сварные крепления панели жесткости к колоннам и ригелям; 5 – жесткие связи, образующие каркас монолитной стены жесткости; 6 – стальные тяжи с натяжными муфтами.

Рис.4.3. Схемы несущего остова высотных зданий с монолитным ядром жесткости

а, б, в – варианты планировочных решений ядра жесткости

51. Конструктивные решения рамного, связевого, рамно-связевого каркасов

1. Рамная конструктивная схема каркасных зданий.

Для строительства многоэтажных применяют железобетонные каркасы рамного типа, воспринимающие горизонтальные усилия жёсткими узлами рам либо решенные по рамно-связевой схеме с передачей горизонтальных усилий на диафрагмы, стены лестничных клеток и лифтовых шахт. Каркасы многоэтажных, как правило, выполняют сборными или сборно-монолитными с балочными или безбалочными конструкциями междуэтажных перекрытий.

Рамная схема каркасного несущего остова зданий представляет собой систему колонн, ригелей и перекрытий , соединенных в конструктивных узлах в жесткую и устойчивую пространственную систему воспринимающую горизонтальные (ветровые и другие) усилия.

Рамный каркас многоэтажного здания может быть выполнен в монолитном и сборном железобетоне или в стальных конструкциях, которые в целях противопожарной безопасности объекта должны быть обетонированы.

Связевая схема отличается от рамной тем, что в ней конструктивные узлы могут иметь не только неподвижное – жесткое, но и подвижное – шарнирное решение, причем все горизонтальные усилия полностью передаются на систему дополнительных связей.

Существует три варианта связей жесткости : в виде наклонных ( чаще всего диагональных) растяжек с натяжными устройствами, жестких косых стержней которые после установки и замоноличивания образуют стенку жесткости, сборных стенок или панелей жесткости, монтируемых из ж-б плит, вставляемых между стойками и ригелями. В зданиях со связевым каркасом стенки жесткости распологают с интервалами в несколько конструктивных шагов. Это позволяет при необходимости в каждом этаже выделять большие помещения (с редко стоящими стойками). Каркасный остов связевого типа имеет широкое применение при строительстве многоэтажных, повышенной этажности, а также высотных жилых и общественных зданий.

В связевом каркасе соединение колонн и ригелей шарнирное, поэтому необходимы вертикальные связи жесткости (крестообразные, портальные и т. п.) или диафрагмы жесткости (специальные железобетонные перегородки).

Устойчивость стальных колонн в про­дольном направлении обеспечивается вертикальными связями между колоннами. Связи располага­ют по середине здания или температурного отсека. При длине здания или температурного отсека более 120 м между колоннами ставят две системы вертикальных связей.

52. Способы обеспечения жесткости и устойчивости каркасов. Перечислить элементы сборных каркасов и дать им определения

Связи, для обеспечения жесткости и устойчивости зданий могут выполняться в виде сборных или монолитных железобетонных стенок-диафрагм и пространственных ядер жесткости.

Сборные стенки жесткости устраиваются из железобетонных панелей, вставляемых в просветы между колоннами и ригелями с жестким креплением к ним со сваркой закладных деталей, не менее чем по два крепления по каждой стороне панели (рис. 4.2, б). Швы сопряжения после монтажа вставной панели замоноличиваются цементно-песчаным раствором. Этот тип жестких связей наиболее индустриален и широко применяется в массовом строительстве каркасных зданий высотой до 12 этажей (рис 4.2, а).

Монолитные железобетонные стенки жесткости возводятся на месте в инвентарной опалубке с приваркой арматурных сеток стенки жесткости к выпускам арматуры ригелей и колонн. Иногда внутрь монолитной жесткой стенки для повышения ее прочности вставляют крестовые или треугольные связи, выполненные из круглой стали (рис. 4.2, в) или стальных прокатных профилей — швеллеров или уголков (рис. 4.2, г), расположенных по диагоналям просвета или в виде подкосов.

Металлические связи стягиваются стальными сетками и бетонируются с использованием переставной поэтажной опалубки и уплотнением бетона вибраторами. Толщина стенок жесткости обычно составляет 200 — 300 мм, но в высотных зданиях она может доходить до 600 мм и более.

В зданиях башенного типа диафрагмы жесткости располагают в центре здания в виде жесткого двутавра, квадрата, креста и т.п. образуя устойчивое пространственное ядро жесткости (рис.4.3.). Размеры ядра в плане проверяются расчетом на устойчивость с учетом габаритов дома и расчетных ветровых нагрузок в районе строительства. В отдельных случаях в протяженных зданиях устраивают в одном доме два или более пространственных ядер жесткости. В пределах ядер жесткости обычно размещаются шахты лифтов и вёнтиляции, лестничные клетки и другие помещения вспомогательного типа.

Ядра жесткости выполняются на всю высоту здания.

Классификация каркасов по характеру статической работы: (рамные, связевые, рамно-связевые)

Классификация по материалам: (деревянный каркас, металлический каркас, железобетонный каркас)

По составу и расположению ригелей в плане здания: (с продольным, поперечным, перекрестным, безригельный каркас)

Классификация колонн:

-по материалу (каменные, металлические, железобетонные)

-по местоположению (на рядовые, фасадные, торцевые, связевые, нижние, средние, верхние)

-по этажности (на одно-, двух- и многоэтажные)

-по виду поперечного сечения (Прямоугольные, квадратные, круглые)

-по условиям опирания ригелей (на колонны с консолями, бесконсольные , со скрытыми консолями)

Ригели:

-по местоположению (рядовые, фасадные, торцевые, коридорные, лестничные)

-по перекрываемому пролету (однопролетные, двухпролетные, консольные)

-по виду поперечного сечения (прямоугольные, тавровые с полкой понизу с одно- или двусторонним опиранием настилов)

49. Назначение эркеров. Конструктивные решения эркеров крупнопанельных зданий

ЭРКЕР- выступающая из плоскости фасада часть помещения в жилых зданиях .Имеет оконные проемы Или сплошное остекление. Эркеры устраивают либо на всю высоту здания с опиранием на собственные фундаменты, либо на один или несколько этажей с разными видами опирания. Форма эрк. бывает треугольной, прямоугольной, трапециевидной, полукруглой и тд. В здания с несущими наружными стенами несущая конструкция эркера состоит из консольных плит( как у балкона), поэтажных консолей и плит, или мощных консолей-кронштейнов,расположенных в основании эркера, несущих вес эркера всех вышележащих этажей.

В зд. с несущими поперечными стенами и наружными стенами из навесных панелей целесообразно устраивать приставные эркеры, опирающиеся на фундамент, а стены эркеров включать в систему несущих стен дома.

В каркасных зданиях эркеры устраивают в виде поэтажных консольных выпусков панелей междуэтажных перекрытий, расчитаных на условия восприятия нагрузок от наружных стен из керамзитобетона или из трехслойных панелей.

Междуэтажные перекрытия в многоярусных эркерах решают аналогично основным междуэтажным перекрытиям.

Нижнее перекрытие висячего эркера должно быть утеплено с учетом климатич.условий и снабжено пароизоляционным слоем со стороны внутреннего помещения, то есть между полом и утеплителем. В эркере применяют наиболее эффективный утеплитель, позволяющий ограничить его толщину 40-50 мм. Верхнее перекрытие эркера решают как совмещенную крышу. Эркер может быть завершен скатной крышей чердачного типа, верхнее несущее перекрытие эркера выполняют как обычное чердачное перекрытие

46. Варианты конструктивных решений консольных и балочных плит балконов

48. Типы лоджий. Конструктивные решения встроенных и выносных лоджий зданий из крупноразмерных элементов.

Балконы и лоджии — это открытые поэтажные площадки в жилых и общественных зданиях, связывающие внутренние пространства эксплуатируемых помещений с внешней средой. При аварийных ситуациях они могут использоваться для эвакуации людей. Лоджии, в отличие от балконов по боковым сторонам ограждены стенами, и могут быть как встроенными в объём здания, так и выносными. Лоджии бывают освещены солнцем меньшее количество время, чем балконы, а их устройство связано с увеличением площади на­ружных стен.

Междуэтажные перекрытия лоджий во избежание образования мостика холода, отделяют от основных междуэтажных перекрытий наружной стеновой панелью или заполняют зазор утепляющим материалом, к которому сверху подходит подоконная панель, а снизу – переплеты остекления. Пол лоджии устраивают так же, как на балконах с уклоном 1-2 % наружу, и выполняют из плиток, уложенных на цементном растворе по слою гидроизоляции.

Плита балконов и лоджий по наружному периметру должна иметь капельник. Ограждение лоджий выполняется в виде металлической решетки, стойки которой заделывают в гнездах балконной плиты, а поручень крепят к стене, и экранов. Экраны могут быть металлические, из асбестоцементных листов, стеклопластика, армированного стекла.

Плиты перекрытий встроенных лоджий панельных зданий опирают на несущие боковые внутренние железобетонные стены, которые требуют дополнительно утепляющих конструкций в виде отдельных доборных панелей наружных стен или объёмных элементов.

Особенность конструктивного решения выносных лоджий заключается в опасности возникновения разности осадочных деформаций лоджий и здания, особенно при большой этажности, так как перекрытия таких лоджий опираются на приставные боковые панельные стенки — «щёки».

Поэтому в многоэтажных зданиях проектируются конструкции навесных лоджий, «щёки» которых крепят на поперечные внутренние стены.

Боковые стены выносных лоджий проектируются несущими только в зданиях малой и средней этажности. При этом для обеспечения совместной осадки лоджий и здания стены лоджий опирают на участки фундаментов поперечных внутренних стен.

В каркасных панельных зданиях плиты балконов (лоджий) работают по балочной схеме, опираясь на консоли колонн, благодаря чему исключается передача нагрузки на наружные стены. При этом производится изоляция вертикальных и горизонтальных сопряжений панелей наружных стен по принципу дренированного стыка.

При проектировании балконов и лоджий необходимо обеспечивать отвод воды от наружных стен

Количество стали в колоннах (BBS)? всего за 2 шага

Количество стали в колонне

Расчет количества стали в колонне очень прост и прост, требуется лишь небольшая концентрация. Для лучшего понимания просто взгляните на этот пример.

Пример:

предположим, что у нас есть столбец. Высота колонны 4 м, площадь поперечного сечения 300 x 400 мм и прозрачная крышка 40 мм. Будут использованы шесть стержней диаметром 16 мм.Диаметр хомута составляет 8 мм, а расстояние между ними составляет 150 мм и 200 мм на L / 3 соответственно.

Данные:

Высота = 4 метра

Поперечное сечение = 300 x 400 мм

Прозрачная крышка = 40 мм.

Количество вертикальных полос = 6 шт.

Диаметр вертикальной планки = 16 мм.

Диаметр хомута = 8 мм.

Расстояние между центрами хомутов = @ 150 или @ 200 мм.

BBS столбца =?

Решение:

Расчет должен был состоять из двух этапов.

  1. Расчет вертикальных стержней
  2. Длина реза хомутов

Шаг 1: Расчет вертикальных стержней

Длина 1 стержня = H + L d

# Где

L d = длина развертки

h = высота стойки

Длина 1 стержня

= 4000 мм + 40d <где d - диаметр стержня>

= 4000 + 40 x 16

= 4000 + 640

= 4640 мм или 4.640 м. Ответ.

Длина одной вертикальной перекладины 4,640 м. у нас всего шесть стержней,

Общая длина

= 6 x 4.640

= 27,84 м, длина вертикального стержня требуется .

Шаг 2: Отрезка хомутов в колоннах

Площадь поперечного сечения колонны 300 мм x 400 мм

A — площадь вертикального поперечного сечения хомута

B — это площадь поперечного сечения хомута по горизонтали

Расчет длины A

A = горизонтальное расстояние — 2 боковые прозрачные крышки

A = 300 — 2 x прозрачные крышки

A = 300 — 2 x 40

A = 300 — 80

A = 220 мм

Длина B

B = вертикальное расстояние — 2 x верх, нижняя крышка

B = 400 — 2 x прозрачная крышка

B = 400 — 2 x 40

B = 400-80

B = 320 мм

Количество хомутов

Количество хомутов

= 4000/3

= 1333.3 мм или 1,33 м

Формула = L / 3 / шаг + 1

(количество хомутов в концевой зоне)

= 1333,3 / 150

= 8,8, например 9 номеров

Всего два зоны с шагом 150 мм и одна зона с шагом 200 мм.

= 2 x 9

= 18 шт. (В конечных зонах)

В средней зоне

= 1333,3 / 200

= 6,6 шт., Например, 7 шт.

Общее количество хомутов

= 18 + 7

= 25 номеров

Длина реза одной скобы

Формула:

= (2 x A) + (2 x B) + крючок — изгиб

Длина реза

= (2 x A) + (2 x B) + 2 x10d — 5 x 2d

# где

крюк = 10d

изгиб = 5 x 2d (у нас 5 изгибов в одной скобе)

d = диаметр стержня

= (2 x 220 ) + (2 x 320) + 2 x 10 x 8 — 2 x 5 x 8

= 440 + 640 + 160 — 80

= 1160 мм или 1.16 м

У нас есть 25 шт. Хомутов, которые мы собираемся использовать,

Общая длина

= 25 x 1,16

= 29 м длиной стержень 8 мм .

Приложение Civil Notes: —

Измерение количества, Бетон, Сталь, Примечания, доступные в этом приложении для Android.

Нажмите на картинку ниже, чтобы бесплатно загрузить из игрового магазина.

Civil Notes: — https://play.google.com/store/apps/details?id=com.engineering.civil.notes.clicks

двухцветный боле, похожие на

Уменьшение усилия сечения балки пластиковым шарниром происходит вдали от соединения балки с колонной. Исходный код можно скачать здесь. Динамический анализ с примерами — сейсмический анализ 1. Модераторы: Сильвия, Селимгунай, Модераторы. 5 были здесь. Это видео демонстрирует построение диаграмм внутреннего сдвига и изгибающего момента для балки с шарниром. Однако детали того, как OpenSees выполняет. Поэтому в этот пример включена вторая модель, которая использует элемент Opensees Beam With Hinges Element для моделирования колонн.5 были здесь. Беркли, Калифорния. ИЗДАНИЕ НАЦИОНАЛЬНОЙ СЛУЖБЫ ТЕХНИЧЕСКОЙ ИНФОРМАЦИИ 4 сообщения • Страница 1 из 1. aidcer Сообщений: 6 Зарегистрирован: 8 ноября 2006 г., среда, 15:42 Расположение: NCSU. Этот пример также демонстрирует использование предварительно упакованных процедур отображения. Используя Opensees (нелинейный столбец балки с подвижным преобразованием), вы решаете проблему геометрической нелинейности более точно, поскольку матрица жесткости базовой системы преобразуется с помощью обновляемой матрицы преобразования в каждом случае, и большие эффекты смещения учитываются точно.В этом видео мы рассмотрим сложную задачу, связанную с моментной областью петли. Этот элемент может достигать конвергенции при таких высоких уровнях бокового сноса. Структурная и сейсмическая инженерия Образование Образование Образование: 2003-2007 гг., Бакалавриат, гражданское строительство, Тебризский университет 2004 г., магистр наук 2007-2009 гг., Сейсмостойкое строительство, Шариф … Балка с петлями, четырехугольник, ракушка, кирпич,… Это ОЧЕНЬ ДЛИННАЯ версия того, как определять секция из железобетонной фибры с использованием opensees в Python. об использовании интерпретатора OpenSees, OpenSees.EXE. В OpenSees также доступен элемент BeamColumnJoint. PEF — это сложное явление, требующее особого подхода, и его можно решить с помощью OpenSees — эффективного программного обеспечения для моделирования конструкций. Дни OpenSees в Португалии @FEUP с. 1 Заметки по динамическому анализу Д-р Андре Р. Барбоса 3 июля 2014 г. Дни открытых дверей в Португалии @ Факульдаде де Энгенхария в Univ. Известны L = 20 мм, масса стержня m = 0,05 кг, длина изгиба lf = 6 мм, размеры изгиба в поперечном сечении, которые составляют толщина hf = 1 мм (размер в плоскости рисунка) и ширина wf = 2 мм, а также модуль Юнга балки E f = 2.1 × 10 11 Н / м 2. Первый — от SAP с шарнирами FEMA, второй — от SAP с шарнирами Fiber и последний — из OpenSees. OpenSees — это объектно-ориентированная среда для построения моделей структурных и геотехнических систем, выполнения нелинейного анализа с помощью модели и обработки результатов отклика. Форум для пользователей OpenSees для размещения вопросов, комментариев и т. Д. Репозиторий исходного кода OpenSees. Процедура визуализации 2D или 3D моделей OpenSees и форм режимов¶ Исходный код разработан Анурагом Упадхьяем из Университета Юты.Чтобы облегчить проводимый анализ, был доработан и использован пользовательский интерфейс MSBridge, в котором вычисления FE выполняются с использованием OpenSees. Секции колонны: 50/40 см с 4 стержнями D20 см. Секции балки: 25/50 см с 4,00 см2 арматурных стержней. Количество гравитационных нагрузок… «Методы интеграции пластиковых шарниров для силовых балок — элементы колонн», Журнал ASCE по проектированию конструкций, 132 (2): 244-252, февраль 2006 г. Были проведены сравнительные исследования моделирования RBS с использованием двух программ конечных элементов, OpenSEES и ETABS.Это типичная задача статики и механики. Это пример задачи, показывающий, как рассчитать опорные реакции для балки с шарниром. Но я хочу знать, что если я использую размазанный элемент оболочки в OpenSees для 2-й модели балки, и у меня есть балка размером 300X300 мм, то как добавить площадь L. стали и хомутов? Ниже показаны изображения кривых выталкивания. в этом случае уравнения равновесия решаются в деформированной форме, а эффект P-большой дельты … Документированные возможности OpenSees В модели моста через реку Салинас колонны были смоделированы с использованием силового элемента балка-колонна (на основе метода интеграции пластических шарниров) BeamWithHinges) с идеализированной билинейной зависимостью кривизны момента.17 показаны отклонение в середине пролета балки и псевдоскорость (т.е. методы интеграции пластических шарниров для силовых элементов балка – колонна Майкл Х. Скотт1 и Грегори Л. Фенвес2 Аннотация: новый метод интеграции пластиковых шарниров преодолевает проблемы с необъективный отклик, вызванный деформационным смягчением в силовой балке… Я надеюсь, что мы сможем уловить большинство значительных эффектов только с помощью упругой балки с концевыми шарнирами, и нет необходимости использовать элемент Joint2D. Моделирование разрушения стальных рам, устойчивых к моменту, с использованием конечных- Длина Пластиковые петли Силовые элементы балки-колонны Filipe L.А. Рибейро1; Андре Р. Барбоза, доктор философии, магистр наук ASCE2; Майкл Х. Скотт, доктор философии, магистр наук ASCE3; и Луис С. Невес, доктор философии 4 Аннотация: Использование эмпирически откалиброванных моделей момента-вращения, которые учитывают ухудшение прочности и жесткости стального каркаса, Beam & Hinge служит малым и средним организациям с отличительным и профессиональным веб-дизайном. ОБОБЩЕННЫЕ КОНЦЕПЦИИ ПЛАСТИКОВЫХ ПЕТЛЕЙ ДЛЯ 3D ЭЛЕМЕНТОВ БАЛКА-КОЛОННА. Автор: PAUL FU-SONGCHEN GRAHAM H. POWELL. Отчет спонсору: Национальный научный фонд A 1 AI.Численные и экспериментальные результаты — CPA-3 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 0 10 20 30 40 50 60 Рассеиваемая энергия (кН.м) Дрейф (%) Экспериментальная ОС — Нелинейный луч-колонна ОС — Нелинейный луч-столб + Zero Length OS — Балка с петлями OS — Балка с петлями + Колонна нулевой длины, построенная из простых стержней Экспериментальная модель по сравнению с моделью балка-колонна в OpenSees и ее приложение для моделирования циклической реакции железобетонной колонны демонстрируют гибкость моделирования предоставленный дизайном программного обеспечения.Целью OpenSees является поддержка широкого спектра приложений моделирования землетрясений. ttIfl — 1Hrtf-‘f ‘, Y’, КОЛЛЕДЖ ИНЖЕНЕРНОГО УНИВЕРСИТЕТА КАЛИФОРНИИ. RBS (уменьшенное сечение балки) как часть SMRF (специальная моментная рама) предназначена для поглощения энергии, выделяющейся во время землетрясения. Импортируйте, написав в файле модели «from openseespy.postprocessing.Get_Rendering import *». Эта команда используется для создания объекта элемента elasticBeamColumn. Участвуйте в разработке OpenSees / OpenSees, создав учетную запись на GitHub.скорость изменения вертикального смещения [см / с] балки и периметра колонны. Видно, что когда в середине пролета балки образуется третий пластиковый шарнир, псевдоскорость балки резко падает, что указывает на потерю устойчивости балки. 3 июля 2014 г. Аргументы в пользу конструкции упругого элемента балки-колонны зависят от размера проблемы, (ndm) Упругий элемент колонны балки¶. Рис. Вращение регистратора элементов — проблема с выходом балки с петлями? Пример фермы Момент Кривизны Пример железобетонной рамы портала Пример железобетонного здания. 3D-армированный бетон… Читать далее 14.7.1. Ниже приведен пример, показывающий, как визуализировать модель OpenSeesPy. Пластиковые шарниры на основе силовых элементов балки-колонны Филипе Л.А. Рибейро, Андре Барбоса, Луис Невес 27 — 30 Применение OpenSees при оптимизации проектирования конструкций на основе надежности … Модель OpenSees также показана справа и сравнивается с аналитическим решением from Несмотря на недавние достижения в OpenSees, в последней редакции по-прежнему отсутствуют основные тепловые и механические модели для пружинного элемента, пружинной секции, параллельного материала и балочных элементов с шарнирами.Beam & Hinge обслуживает малые и средние организации с характерным и профессиональным веб-дизайном. 4.2.3.1. Семинар OpenSees Хади Кенаранги, PhD. Стержень поддерживается упругой балкой (изгибающийся шарнир), причем обе изначально расположены горизонтально. Основные примеры OpenSees В этих примерах используется OpenSees Navigator для построения и анализа соответствующих базовых примеров на страницах примеров OpenSees Wiki. do Porto ДИНАМИЧЕСКИЙ АНАЛИЗ (сейсмические нагрузки и нагрузки от цунами) Андре Р. Барбоза, доктор философии, P.E.
Как определить пол радужной акулы, Процесс интервью Zensar Technologies, Фонетическая транскрипция Лондона, Плюшевая игрушка Генгар, Redbone Coonhound Dogtime, Сосновая куница какашка, Набросок вашего имени, Преимущества путешествия на поезде,

Страница 52 — SEWC V4 N1_Neat

Стр. 52 — SEWC V4 N1_Neat

с.52

Исследование размерного влияния ЖБИ и восстановленных соединений балки и колонны при циклическом нагружении Образец балки Пролет колонны (мм) Сечение (мм) Длина продольной арматуры (мм) Сечение (мм) Продольная арматура BWFLC & * BWSLC 1500 300×360 2-20-верх 2 -20 — низ 3300 300×300 4-20 — всего 2-12 + 1-8 — верх BWFMC и * BWSMC 1000 200×240 2200 200×200 4-12 + 2-8 — всего 2-12 + 1-8 — низ 1-8 + 2-6-верхний BWFSC и * BWSSC 500 100×120 1100 100×100 2-8 + 4-6 -всего 1-8 + 2-6-нижний CWSLC 1500 240×450 3-20-верхний 3-20-нижний 3300 240×300 4- 20 — всего 3-12 + 1-8 — верхняя CWSMC 1000 160×300 2200 160×200 4-12 + 2-8 — всего 3-12 + 1-8 — нижняя CWSSC 500 80×150 2-8 — верхняя 2-8 — нижняя 1100 80×100 2-8 + 4-6 — всего * Балка, слабая в образцах на сдвиг, имеет те же размеры и продольную арматуру, что и балка, слабая в образцах на изгиб, за исключением усиления сдвига, предусмотренного в балке.Таблица 1 Описание соединений балка-колонна Испытательная установка и приборы были увеличены после завершения трех циклов при типе нагружения-1, в то время как для каждого использовался только один цикл. Схема испытаний образцов показана на рис. Амплитуда при типе нагрузки- 2. 3. Приложению нагрузки способствовали Прочный пол, Прочная стена и А-образные рамы, доступные в Динамической структуре. Чтобы использовать результаты, полученные при испытании на циклическую нагрузку на испытательном стенде в ИИТ Гувахати.Сервогидравлическая динамика на структурных элементах для общей оценки рабочих характеристик — для приводов (производитель: MTS, США) мощностью 250 кН необходимо установить историю нагрузок, чтобы использовался максимальный диапазон смещения 125 мм. Решающие проблемы емкости элемента, а также колонны соединения были размещены в горизонтальном положении — сейсмические требования. В принятом типе нагружения-2 выброс, когда балка находилась в вертикальном положении в фазе, давал большой неупругий ход с момента установки.Осевая нагрузка в 10% от общей емкости колонны, которая вызвала большой ущерб и могла быстро привести к окончательному действию, была приложена к колонне, чтобы представить гравитационную нагрузку. Для матового состояния. Таким образом, чтобы сделать выводы для окончательного моделирования состояния опоры на обоих концах колонны, сопряженных состояний, была выбрана программа нагружения с постоянно увеличивающимися роликовыми опорами путем создания канавок внутри смещения. Кроме того, признается, что плиты из мягкой стали.Привод MTS был оснащен структурами, зависящими от большого количества переменных, и уникальная история нагрузки от внешнего датчика нагрузки и дифференциального трансформатора с линейной переменной всегда будет компромиссом. Таким образом, (LVDT) для измерения силы и смещения исполнительного механизма, чтобы целенаправленно обращаться к одной и той же многоцикловой истории нагружения. (тип заряжания-1) также был принят в представленной работе. Типичные истории перемещений для обоих типов нагружения показаны на рис.4. Эксперимент на контрольных образцах был остановлен на этапе, когда нагрузка снизилась в пределах 60-70% от предельной грузоподъемности. Все реабилитированные образцы также были протестированы с той же последовательностью нагружения, что и контрольные образцы.Рис. 3 Испытательная установка Характеристики нагружения Характер и степень повреждения конструкции во время Рис. 4 Типичная история смещений (a) Тип нагрузки 1 и (b) Землетрясение типа нагрузки 2 зависит от характеристики нагрузки. Реабилитационные материалы Число циклов в истории смещения, частота возбуждения и уровень амплитуды смещения. Эпоксидная смола с низкой вязкостью [Conbextra EP10 (базовая и некоторые из параметров, влияющих на отвердитель)] использовалась для впрыскивание в трещины.Микросодержание повреждений в образце. В этом исследовании тестовые программы crete (Renderoc RG) использовались в качестве замены напарника — были разделены на два типа нагрузки. Риал замещения. Связующий агент (Nitobond EP) использовался в контролируемом режиме склеивания с частотой нагружения 0,025 Гц, был использован старый и свежий бетон, а на образцы был нанесен Nitocote VF. Амплитуды смещения для заделки трещин. Все материалы предоставлены 0 Журнал SEWC | Март 2014 г.

Рисунок на полях | Новый инженер-строитель

Отчет о совместном заседании Британской геотехнической ассоциации и Французского механического комитета по улучшению грунта, проведенном 7 декабря 2007 года в Институте инженеров-механиков в Лондоне инженером проекта Coffey Geotechnics Ричардом Брауном.

Поскольку экологическая ответственность, законодательство о планировании и, в некоторых частях мира, все более авантюрные разработки приводят к тому, что строительство становится все более маргинальным, проблемы мягких и нестабильных грунтов создают все более серьезные проблемы для наземных инженеров.

Методы улучшения грунта могут предложить решение инженерных проблем, позволяя восстанавливать заброшенные участки, развивать инфраструктуру на бедных почвах и строить на некоторых из самых сложных участков в мире.

На совместном заседании Французского комитета по механике солей и геотехники (CFMS) и Британской геотехнической ассоциации по улучшению грунта собрались инженеры из Великобритании, Франции и других стран, чтобы обсудить отраслевую практику и будущее развитие методов улучшения грунта.

Жесткие ворсовые включения

Научный директор Terrasol Бруно Саймон начал встречу, рассказав о текущих исследованиях рабочей группы некоммерческого совета по международным исследованиям и обменам (IREX) Amelioration des Sols por Inclusions Rigedes Verticals (АСИРИ).

Группа изучает характеристики твердых бетонных свайных включений для увеличения несущей способности и уменьшения осадки на мягких грунтах. Техника предполагает установку вертикальных бетонных включений, поверх которых размещается платформа для передачи нагрузки из сыпучих материалов. Этот метод имеет ряд преимуществ по сравнению с обычными сваями:

— Конструкция опирается на платформу передачи нагрузки, а не на заглушку сваи, что устраняет необходимость в сложной детали интерфейса.

— Нагрузка частично поддерживается почвой

— При использовании метода установки смещения грунт не образуется.

Несмотря на некоторые громкие успехи этой техники, в том числе под гравитационным основанием вантового моста Рион-Антирион во Франции, Саймон объяснил, что это означает отсутствие методологии проектирования, учитывающей все механизмы в действии, или кода проектирования. было нежелание принимать этот метод в повседневном дизайне.

ASIRI работает над созданием кода, используя результаты интенсивной программы лабораторных и полномасштабных полевых испытаний. Он включает в себя ряд отдельных исследовательских проектов, в том числе работу девяти аспирантов.

Один проект находится в Сент-Уане во Франции, где были проведены полномасштабные испытания мягкой глины и торфа. Четыре соседних испытательных площадки для плит перекрытия 10 м на 10 м были оснащены инклинометрами и подвергались нагрузке от первоначальной надбавки в 1,5 м, позже увеличенной до 4 м. Один испытательный полигон оставался контрольным без армирования, а на трех были внесены изменения в конструкцию гранулированной платформы для передачи нагрузки толщиной 0,5 м с вертикальными вкраплениями бетона диаметром 420 мм с центрами 2,5 м.

Бетонные включения были установлены методом вытеснения с бурением на двух площадках и методом без вытеснения с полым шнеком на другом. Было обнаружено, что поселение сократилось максимум примерно в четыре раза по сравнению с контрольным участком.

Колонны из вибростоуна

Келлер, инженер отдела наземного строительства, технический директор Барри Слокомб представил обновленную информацию о текущем состоянии использования колонн из вибростата в Великобритании и своих мыслях о его развитии в ближайшие годы.

Наземные исследования были определены как ключевое условие успешного проектирования и монтажа. Результаты недавнего опроса Федерации специалистов по свайным работам показывают, что 52% британских подрядчиков по сбою грунта не имеют достаточных данных о грунтовых исследованиях от своих клиентов для интерпретации и разработки соответствующего инженерного решения. По словам Слокомба, это было особенно важно при проектировании наземных очистных сооружений.

Экологичность становится все более важной в гражданском строительстве, и 50% английских каменных колонн Келлера теперь используют переработанный материал, а не добытый камень, сказал он.

Во многих случаях материал поступает в результате сноса на месте, что еще больше снижает количество отходов. Он добавил, что при условии тщательного контроля материала на месте, производительность не ухудшилась.

Слокомб подчеркнул, что хотя каменные колонны не могут «творить чудеса» с труднопроходимой почвой, они могут оказаться очень полезными для наземного инженера в попытках увеличить несущую способность и уменьшить общую и дифференциальную осадку примерно на 50%. Они также могут устранить необходимость в глубоком фундаменте, ускорить уплотнение глинистых грунтов, действуя как дренаж, и помочь в вентиляции

.

Мелкое перемешивание грунта

Директор по исследованиям и разработкам Soletanche Bachy Серж Борель рассказал о некоторых методах перемешивания грунта, разработанных его фирмой для стабилизации грунта, в частности о системе Trenchmix.

Техника особенно полезна на песчаных и тяжелых почвах. Машина вырезает траншею глубиной до 10 м и шириной 400 мм, одновременно смешивая нарушенный грунт с бетоном, который образует жесткую вертикальную панель. Панели обычно имеют конфигурацию для улучшения несущей способности при распределенной нагрузке и находят применение в зданиях и линейной инфраструктуре, например, на железных дорогах.

Конфигурация панели может быть изменена для различных ситуаций. Панели могут быть расположены рядом друг с другом или пересекаются, в зависимости от предполагаемых условий грунта и нагрузки или требований к обслуживанию.Их также можно использовать в качестве отрезанных стен для сдерживания загрязнения. Этот метод уже пользовался успехом на ряде площадок во Франции и Великобритании, где были проведены испытания на проникновение конуса через готовую траншею, используемую для проверки свойств, заложенных в конструкции.

Глубокое сухое перемешивание почвы

Технический менеджер Keller Ground Engineering Грэм Томпсон рассмотрел варианты применения глубокого перемешивания сухого грунта для улучшения мягкого грунта.

Этот метод особенно полезен для мягких аллювиальных глин, органических глин и торфа и включает введение сухого вяжущего, обычно гипса, извести, бетона или доменного шлака, для создания укрепленного столба почвы диаметром от 600 мм до 1 м.Расположение колонн можно отрегулировать в соответствии с требованиями к расчетной нагрузке с помощью ряда возможностей — от отдельных колонн до перекрывающегося узора, образующего непрерывный блок из композитного несущего материала.

Полученный в результате армированный грунт имеет повышенную несущую способность, может уменьшить осадку, повысить устойчивость насыпей и склонов, а также улучшить поддержку земляных работ и найти применение в мелиоративных работах.

Техника успешно использовалась в доках Тилбери в Эссексе, Англия, где обрушилась стена набережной.Колонны длиной 3100, длиной 8 м были установлены рядами в рыхлых аллювиевых и торфяных почвах сразу за новой стеной набережной, чтобы снизить поперечное давление на нее.

Динамическое уплотнение

Заместитель менеджера Менара Серж Вараскин, председатель Технического комитета 17 Международного общества механиков грунтов и инженерно-геологической службы 17 по улучшению грунта, обрисовал, казалось бы, невыполнимую задачу стабилизации грунта под предлагаемым новым университетским городком в Джидде с помощью динамического уплотнения.

В рамках амбициозной программы строительства всего за восемь месяцев было обработано 2 600 000 м2 участка. Региональная геология представлена ​​рыхлым илистым песком, перекрытым отложениями сабха, ограниченными от Красного моря коралловыми отложениями.

Динамическое уплотнение и динамическая замена были выбраны в качестве наиболее подходящих методов подготовки грунта перед укладкой рабочей площадки из искусственной насыпи толщиной 1,3 м. За этим должен был последовать еще один слой инженерной шпатлевки толщиной 1,5 м с 0.Фундамент глубиной 8 м размещается внутри этого слоя, что дает общий свод почвы в 2,5 м.

Для динамического уплотнения используется большой груз, подвешенный к крану, который поднимается на известную высоту и может свободно падать на землю под действием силы тяжести. Энергия, передаваемая земле, вызывает уменьшение объема и уплотнение почвы создаваемой волной давления. Это создает временное избыточное давление поровой воды, заставляющее матрицу почвы расходиться, в то время как поперечные волны перестраивают смещенные частицы почвы в более компактную конфигурацию.Динамическая замена включает в себя введение колонны гранулированного материала путем постепенной утрамбовки и опрокидывания контролируемого материала в образовавшуюся пустоту.

Программа обработки в Джидде включала 13 машин динамического уплотнения грузоподъемностью 120 т с глушителями от 12 до 23 т, а также 30 вспомогательных машин. Последовательность обработки была поэтапной, чтобы предотвратить создание избыточного давления поровой воды, с определением количества проходов для каждой из методик. Это было основано на прогнозируемой и наблюдаемой реакции грунта на уплотнение.

Испытания на конусное проникновение были проведены перед улучшением грунта для определения степени залегания сабхахов. Обширный визуальный контроль работ обеспечил согласованность, и после обработки были проведены прессиометрические испытания для подтверждения необходимого запаса прочности по несущей способности. Анализ методом конечных элементов установил распределение напряжений по горизонтальным участкам улучшенного грунта. Это произошло в ответ на поверхностную нагрузку для подтверждения прогнозов осадки.

Уплотнение глубокого грунта

Последним докладчиком был главный консультант Building Research Establishment (BRE) Building Technology Group Кен Уоттс, который описал исследования по стабилизации глубокого грунта.
Обработка глубокой засыпки на основе поверхности обычно неэффективна для уплотнения грунта на глубине, потому что, хотя собственный вес неинженерной засыпки увеличивает плотность нижних частей последовательности, а обработка поверхности может стабилизировать верхние слои, средняя зона оставил без уплотнения.

По словам Уоттса, конструкции на неинженерных засыпках могут подвергаться дифференциальной осадке из-за изменчивости плотности и толщины засыпки.

Но наиболее серьезной опасностью является возможность сжатия при обрушении при смачивании, предупредил он.

Это может происходить без какого-либо изменения приложенной нагрузки в ответ на просачивание поверхностных вод или подъем грунтовых вод; большинство частично насыщенных заливок, помещенных в рыхлое состояние, восприимчивы, и с течением времени риск не снижается.

Текущие варианты стабилизации для глубокой засыпки:
— выемка грунта и контролируемое размещение засыпки
— динамическое уплотнение
— дополнительная нагрузка

В Великобритании Угольное управление отвечает за 66 000 га земель бывшей угольной промышленности, а компания English Partnerships управляет 107 участками регенерации, на которых при открытой разработке остались непроектированные насыпи, которые могут достигать глубины более 100 м.

На каждую тонну угля, добытого на этих участках, образовалось в 15 раз больше пустой породы. Этот материал часто давали без оглядки на его технические характеристики. Такие участки все чаще становятся объектами перестройки под коммерческие и жилые районы, и их инженерные характеристики сейчас намного важнее, чем когда они были опрокинуты. BRE принимал участие в исследованиях, направленных на разработку возможного альтернативного метода стабилизации для глубоких засыпок с использованием технологии цементации. и отходы.Уоттс объяснил, что заливка рыхлых заливок, вероятно, будет более удобной и менее затратной, чем реконструкция, уплотнение или надбавка. Поскольку глубину затирки можно контролировать, такой подход не теряет эффективности с увеличением глубины.

BRE призван доказать, что такой метод может работать в лабораторных масштабах с использованием незакрепленных форм для эдометров с изменением объема, измеренным при затоплении. Когда первые результаты подтвердили правильность метода, работа перешла к полномасштабным полевым испытаниям.

Вода и измельченный раствор топливной золы были закачаны на бывшую свалку угольных месторождений с интервалом 3 м по вертикали через скважины, сформированные в центрах сетки 6 м. Земля была обработана на глубину от 15 до 30 метров, и точное выравнивание поверхности, а также мониторинг недр с помощью магнитных датчиков в скважине позволили измерить реакцию грунта на затопление через водонагнетательные скважины.

Полевые испытания показали, что, хотя цементный раствор может быть успешно закачан и излучен из нагнетательной скважины на расстояние около 6 м, потенциал обрушения не был полностью устранен с обработанных участков, и возникла некоторая оседание ползучести, поскольку вода была добавлена ​​после первоначального обрушения.

В прилегающей засыпанной территории цементный раствор не может быть успешно введен, но земля не обрушилась при затоплении. BRE пришел к выводу, что были получены некоторые многообещающие результаты, и при дальнейших разработках этот метод может оказаться полезным решением для глубокой стабилизации грунта.

Сводка

Этот день дал прекрасную возможность наземным инженерам по обе стороны Ла-Манша и за его пределами собраться и представить свой недавний опыт быстро развивающейся геотехнической дисциплины.

Эта дисциплина, вероятно, будет становиться все более важной для тех, кто во всем мире работает над реконструкцией заброшенных месторождений и новыми разработками в сложных условиях мелководной геологии.

Арматурные колонны — Engineering Feed

Рассмотрим колонну сечением 300 × 300. Это наименьшее допустимое сечение колонны, когда требуются сейсмические свойства. Он усилен 4-мя продольными стержнями и одним хомутом. Описанное поперечное сечение обычно не используется, но оно было выбрано в этом вводном абзаце для учебных целей.

Колонна имеет длину 2,70 м, а длина вышеуказанного стыка — 0,50 м (равна высоте параллельной балки). Поперечная арматура — обычная скоба диаметром Ø10. Продольная арматура состоит из 4 стержней Ø20. Глубина прикрытия стремени 25 мм. Усиление сдвига может иметь различные названия, такие как хомуты, стяжки, арматура в виде кольца и т. Д.

Колонны являются наиболее важными конструктивными элементами для обеспечения требуемых сейсмических характеристик здания, а поперечная арматура является наиболее важным компонентом колонн.В каждом столбце мы определяем области с высокой потребностью в пластичности (при приложении землетрясений), которые называются критическими, зоны с более низкой потребностью в пластичности, называемые некритическими, и площадь стыка (т. Е. Общая площадь между колонной и параллельной луч).

КОЛОННА 300 x 300 мм (с критическими и некритическими участками)

В первом случае хомуты Ø10 на расстоянии 150 мм были размещены по всей некритической области колонны.Длина этой зоны составляет 1,50 м, поэтому количество предоставленных хомутов равно 10. Это представлено как 10 Ø10 / 150.

Хомуты, размещенные в каждой из критических областей колонны, имеют диаметр 10/100, их общее количество равно 6, и, следовательно, они представлены как 6 Ø10 / 100. Хомуты, размещенные в области соединения, имеют диаметр 10/100, их общее количество равно 5, поэтому они представлены как 5Ø10 / 100.

Метка детали армирования колонны дает указания по правильному размещению арматурных стержней.

КОЛОННА 300 x 300 мм (вся ее длина принимается за критическую площадь)

Во втором случае вся длина колонны рассматривается как критическая зона, и мешалки Ø10 размещены на расстоянии 100 мм. Длина колонны составляет 2,70 м, следовательно, предусмотренных хомутов 27. Это представлено как 27 Ø10 / 100.

Хомуты, размещенные в области соединения, имеют диаметр 10/100, их общее количество равно 5 и, следовательно, они представлены как 5Ø10 / 100.

Крючки поперечной арматуры должны быть сформированы в разных положениях по периметру хомутов в каждом слое, но из-за частого использования промышленных сепараторов для хомутов это невозможно.

В многоэтажных зданиях было бы идеально, если бы каждый из продольных стержней колонны мог быть размещен как единое целое по всей высоте конструкции. Однако это невозможно сделать по практическим причинам, поэтому длина продольных стержней равна высоте каждого этажа.

При притирке стальных стержней из последовательных этажей важно обеспечить правильную передачу усилий от арматурных стержней верхнего этажа к арматурным стержням нижнего этажа.Это может быть достигнуто сваркой, однако этот метод имеет ряд технических трудностей и используется только в особых случаях. Обычно применяемая практика — это соединение арматуры внахлест, то есть притирка арматуры внахлест посредством контакта.

Длина размещенных стержней должна быть увеличена на дополнительную длину, называемую «длина нахлеста» , которая должна быть равной или большей длины, необходимой для притирки соответствующих стержней между двумя последовательными этажами. Эта длина равна диаметру арматуры, умноженному на «коэффициент контакта» (его значение варьируется от 45 до 60).

Важно досконально понимать, как на практике выполняется соединение внахлестку. Всегда нужно помнить, что для того, чтобы стремена обеспечивала удержание, каждая арматура должна быть помещена внутри одного из их углов. Однако это трудно сделать в начале и в конце стыковки внахлест, и это может быть достигнуто только с помощью специальных методов. В случае, если арматура соединяется вместе на объекте, соединение внахлестку обязательно должно выполняться в соответствии с первым способом, показанным на противоположном рисунке.

Стартовые стержни нижнего этажа должны быть прямыми, в то время как арматурные стержни верхнего этажа должны быть согнуты в местах их соединения. Изогнутая часть должна доходить до одного или двух хомутов. Использование арматурных стержней диаметром более Ø20 или Ø25 делает гибку на месте чрезвычайно трудной, если не практически невозможной, поэтому арматурные стержни перед их размещением необходимо согнуть с помощью гибочного станка.

«Коэффициент контакта» пропорционален пределу текучести стали и обратно пропорционален прочности бетона на сжатие [*] Примечание Для стали B500 и бетона C30 / 37 «коэффициент контакта» составляет a = 54> длины стартового стержня. lo = 54 * 20 = 1080 мм.

В следующей таблице показаны необходимые длины нахлеста в мм для трех различных диаметров арматурных стержней в сочетании с тремя различными марками бетона.

Изогнутые арматурные стержни могут соприкасаться с прямыми в любом направлении, как показано на следующих рисунках.

Рисунок 4.2.3-17: Вид сбоку трехмерных диаграмм изгибающего момента, соответствующих огибающей [M y ]

В случае отсутствия требований к сейсмостойкости и из соображений удобства эксплуатации, предпочтительно размещать больше стержней меньшего диаметра по периметру вместо меньшего количества стержней большего диаметра.Когда требуется сейсмический расчет, как это делается для колонн, упомянутых в этой книге, предпочтительно размещать арматурные стержни только внутри углов хомутов, таким образом гарантируя, что не произойдет коробление. Поэтому лучше использовать меньшее количество прутков с большим диаметром. Кроме того, конструкции, спроектированные таким образом, чтобы выдерживать сейсмическую опасность, имеют значительное количество стальной арматуры в местах соединения, поэтому небольшое количество арматурных стержней колонн обеспечивает надлежащее армирование.

В квадратном сечении 400 × 400 с хомутами, размещенными в ромбической схеме (имеющей 4 + 4 угла), общей площадью требуемой арматурной стали 3000 мм2 и использованием продольных арматурных стержней до Ø20, обычное армирование составляет 4 Ø20 + 12 Ø14 [* ] Примечание Из таблицы 1 следует, что 4 Ø20 + 12 Ø14 соответствуют 4 * 314.2 + 12 * 153,9 = 1257 + 1847 = 3104 мм². . При использовании продольных стержней до Ø25 идеальный выбор — 4 Ø25 + 4 Ø20 [*] Примечание Из той же таблицы следует, что 4 Ø25 + 4 Ø20 соответствуют 4 * 490,9 + 4 * 314,2 = 1964 + 1257 = 3221 мм².

Использование продольной арматуры диаметром более Ø20 допускается только при соблюдении следующих условий:

(a) Использование высокопрочной бетонной смеси для уменьшения необходимой длины нахлеста.

(b) Обязательное использование гибочного станка для гибки продольных арматурных стержней (в местах соединения внахлест) и, конечно же, точной детализации с точными размерами арматурных стержней.

(c) Использование крана в качестве одиночной арматуры Ø25 с длиной 4,65 м и весом около 18 кг.

Первое условие касается бетонной промышленности, а второе и третье относятся к формированию и размещению арматурной стали. Последние два условия обсуждаются ниже.

На расширенное применение высокопрочных бетонных смесей типа С30 / 37 следует дать №

арматуры, состоящей из 16 стержней, 4 Ø20 + 12 Ø14

(a) Его легко производить в большинстве цементных производств.

(b) Хотя они имеют относительно более высокую стоимость по сравнению с обычными бетонными смесями, их использование позволяет использовать меньшее количество арматурной стали.

(c) Он имеет низкую пористость из-за высокого содержания цемента, что обеспечивает более длительный срок службы структурного каркаса. Это очень важно в случаях, когда здания находятся в неблагоприятной окружающей среде, например, на расстоянии <1 км от моря.

В большинстве стран Европы с развитой строительной промышленностью используются классы прочности бетона выше C25 / 30, даже если сейсмическая активность в них незначительна или отсутствует. В такой сейсмически активной стране, как Греция, использование бетона высоких классов прочности не только более экономично, но и технически обязательно. .

Индустриализация строительства вместе с разработкой арматуры способствует все более широкому использованию сборных каркасов для хомутов, а также сборных колонн, которые устанавливаются с помощью крана.

Сборная арматура и ее механическая реализация — это две одновременно развивающиеся технологии.

Сейсмостойкие колонны имеют большую массу. Например, наименьшая допустимая колонна, упомянутая ранее (хомуты и продольная арматура), имеет массу, равную 60 кг, в отличие от обычных антисейсмических колонн, масса которых намного больше. Обычная колонна 400/400 с хомутами Ø10 / 100, размещенными в ромбической схеме, и продольной арматурой 8 Ø20, весит 150 кг, а также обычная колонна 500/500, с хомутами, расположенными в поперечном расположении, и продольной арматурой 12 Ø20, вес 230 кг. .

эквивалента арматуры, состоящей из 8 стержней, 4 Ø25 + 4 Ø20

Opencv обнаружение blob-объектов python

В этом руководстве мы проверим, как перевернуть изображение с помощью Python и OpenCV. Мы перевернем изображение по оси x, оси y, а затем по обеим осям. Craigslist fort collins jobs general Labor

10 июля 2013 г. · Обнаружение объектов Виолы-Джонса работает только в 2D, поэтому вы не собираетесь напрямую получать какую-либо информацию, необходимую для ориентации лица, из функции OpenCV detect ().Тем не менее, вы можете провести свой собственный анализ пикселей лица, чтобы увидеть, сможете ли вы выяснить это самостоятельно.

Пакет материалов Vray

Этот проект направлен на обнаружение, отслеживание и подсчет транспортных средств с использованием метода «Blob Detection». Каждому транспортному средству присваивается уникальный идентификатор, поэтому его нельзя пересчитать более одного раза. Этот проект был разработан с использованием библиотеки OpenCV (версия 2.4.10).

Образец резюме Oracle dba

Обнаружение объектов с использованием модуля OpenCV dnn с предварительно обученной моделью YOLO v3 с Python.Обнаружение 80 общих объектов в контексте, включая автомобиль, велосипед, собаку, кошку и т. Д. Более ранние системы обнаружения, рассматривали разные части изображения несколько раз в разных масштабах и изменяли классификацию изображений … minotaur

21 июня 2018 г. · Содержание Как найти список отсутствующих столбцов с помощью Python Random Forest Regression с помощью Python Sklearn From Scratch Распознать текст и цифры на изображении с помощью Python, OpenCV и Tesseract OCR Обнаружение объектов в реальном времени с использованием модели YOLO Модель обнаружения объектов глубокого обучения с использованием TensorFlow в Mac OS Sierra Установка Anaconda Spyder на Mac и Windows Установите XGBoost в Mac OS Sierra…

Давление водяного пара при 22c в мм рт. , Распознавание лиц и т. Д.

Винтовка Steyr 1907

15 декабря 2020 г. · Обнаружение блобов OpenCV. Blob означает «большой двоичный объект», где термин «большой» относится к объекту определенного размера, а другие «маленькие» двоичные объекты обычно считаются шумом.Проще говоря, Blob — это группа связанных пикселей, которые мы можем найти в изображении, и все эти пиксели имеют какое-то общее свойство.

Строительство дома в Японии

DOI: 10.1109 / ICSP.2018.8652384 Идентификатор корпуса: 67876464. Подсчет клеток крови с использованием Python OpenCV @article {Meimban2018BloodCC, title = {Подсчет клеток крови с использованием Python OpenCV}, автор = {Раймонд Джозеф Меймбан и Алекса Рэй Фернандо, Армил Монсура и Джонри В.Ра {\ ~ n} Ада и Дж. К. Апдухан}, journal = {2018 14th IEEE International Conference on Signal Processing (ICSP)}, year = {2018}, pages = {50-53}}

Негативная группа крови личность

Видео. Обнаружение BLOB-объектов с использованием OpenCV Python C Изучите OpenCV. Учебники и исходный код OpenCV от Шервина Эмами. Исходный код Opencv для обнаружения автомобилей alltron de. Обнаружение парковочного места с помощью OpenCV и Raspberry Pi. GitHub andrewssobral простой подсчет транспортных средств Vehicle.OpenCV 3 License Plate Recognition C полный исходный код. Android с открытым исходным кодом …

Stellaris мод других событий

Обнаружение круговых капель. Создайте и скомпилируйте opencv 3.1.0-dev для Python2 в Windows с помощью CMake и Visual Studio. Каскадные классификаторы. В этом примере показано, как найти круглые капли на изображении в оттенках серого. Оценка округлости капли выполняется с использованием площади и периметра …

1974 ноябрь телугу календарь

Компиляция не означает, что ваш код правильный! : смех: Думайте о процессе разработки как о написании электронного письма: успешная компиляция означает, что вы написали электронное письмо на правильном языке — например, на английском, а не на немецком, — а не о том, что электронное письмо содержало сообщение, которое вы хотели отправить.

Поддельная ссылка на нитро-подарок

В этом руководстве объясняется детектор BLOB-объектов OpenCV и его различные параметры (пороги, площадь, кругообразность, инерция и выпуклость. Нажмите Детектор BLOB-объектов OpenCV, чтобы загрузить код (C ++, Python и пример изображения) с GitHub. Изображение, включенное в ссылку для загрузки, можно использовать для проверки различных параметров …

Урок 3, домашнее задание, напишите двухшаговые уравнения, курс 3, глава 2

Обнаружение 1blob Будущие версии будет включать более продвинутые функции, такие как анализ движения, отслеживание объектов и цветов, несколько экземпляров объектов OpenCV … Для получения дополнительной информации об OpenCV посетите веб-страницу Intel библиотеки компьютерного зрения с открытым исходным кодом, вики-страницу библиотеки OpenCV и Справочное руководство по OpenCV (pdf).16 ноября 2018 г. · Имеет интерфейсы C ++, C, Python и Java. Приложения и технологии компьютерного зрения стремительно набирают обороты! С несколькими приложениями и отраслями, которые прекрасно используют эту технологию. Благодаря этому обучению мы поймем и узнаем, как выполнять анализ видео с помощью OpenCV. Обучение будет включать следующее: Спецификация Usxgmii ciscoМар 12, 2019 · Как установить Python 3 и Opencv 4 в Windows; YOLO Обнаружение в реальном времени на CPU; Сканирование QR-кода — Opencv с Python; Обучите YOLO обнаруживать пользовательский объект (онлайн с бесплатным графическим процессором). Обнаружение объекта YOLO с использованием Opencv с Python; Определение цветов (Hsv Color Space) — Opencv с Python; Обнаружение функций (SIFT, SURF, ORB) — OpenCV 3.4 с … Добро пожаловать в другой учебник OpenCV с Python. В этом уроке мы рассмотрим градиенты изображения и обнаружение краев. Градиенты изображения можно использовать для измерения направленной интенсивности, а обнаружение краев делает именно то, что звучит: оно находит края! Спорим, ты не ожидал этого. Во-первых, давайте покажем несколько примеров градиента: Как очистить за пределами впускного коллектора
Проблемы Walther ccp
  • Обнаружение больших двоичных объектов происходит особенно медленнее из-за больших размеров ядра во время свертки.Он обнаруживает капли, находя максимумы в матрице определителя гессиана изображения. Скорость обнаружения не зависит от размера капель, поскольку внутренняя реализация использует блочные фильтры … Форсунки нагнетателя Ripp
  • Самый большой капля после морфологической эрозии. Обнаружение линий. На данный момент у нас есть один большой двоичный объект. Пришло время найти линии. Это делается с помощью преобразования Хафа. OpenCV идет с ним. Итак, строка кода — это все, что требуется: Ue4 создает статическую сетку во время выполнения
  • Получите бесплатное руководство Python по обнаружению объектов Opencv прямо сейчас и сразу же используйте учебное пособие Python по обнаружению объектов Opencv, чтобы получить% скидку, скидку или бесплатную доставку Unity получить масштаб объекта
  • — معنی Blob چیست؟ — موم و اربرد Blob Detection در OpenCV ست — Blob د و ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ е ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ е ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ е означает размер файла.Но для того, что я планирую сделать, я полагаю, что учебник Дэниела Обнаружение BLOB-объектов на Coding Train великолепен. Потому что я ищу несколько хороших проектов для клуба физических вычислений в средней школе моей дочери. К сожалению, я не могу предложить никакой помощи в работе с библиотекой OpenCV. Заработок инженера-программиста Джейн-стрит reddit
  • Идея обнаружения движущихся объектов в видео. Обнаружение объектов — увлекательная область компьютерного зрения. Это выходит на совершенно новый уровень, когда Здесь у нас есть только четыре контура-кандидата, из которых мы могли бы выбрать тот, у которого наибольшая площадь.Вы также можете нанести эти контуры на оригинал … Traxxas slash 2wd зубчатая передача щеточного приклада

Vesa кронштейн полки

  • 2015 subaru forester порт USB не работает
  • НАСТЕННЫЙ КРОНШТЕЙН С ПОЛКОЙ | FERGUSON 70% OFF и БЕСПЛАТНАЯ ДОСТАВКА 24 HR на кронштейны для телевизоров, настенные кронштейны для телевизоров, настенные кронштейны для телевизоров, настенные кронштейны для телевизоров, кронштейны для телевизоров, настенные кронштейны для телевизоров, настенные кронштейны для телевизоров, кронштейны для ЖК-телевизоров, монтажные кронштейны для телевизоров, кронштейны для настенных кронштейнов для телевизоров
  • 2 мая 2016 г. · Цвет: черный Бренд: 2xhome Универсальное настенное крепление для телевизора подходит для большинства телевизоров размером 30–85 дюймов; дисплеи до 176 фунтов.Дизайн ручек премиум-класса — Безопасная блокировка экрана …
  • Домашняя тумба под ТВ Duronic TVS212BS — Модель с 2 полками — Стеклянный пол 30–65 дюймов подставка под телевизор и поворотный кронштейн. Подходит для ЖК-телевизоров, плазменных, светодиодных, 3D-телевизоров 32 «37» 40 «42» 46 «50» 65 «‘VESA 700 X 400
  • Полка для ноутбука VESA. by Biolook 9 сентября, 2018 … Крепежный кронштейн для ноутбука 3D Sense. от Ecogeeco, 13 апреля 2014 г. 68 66 2. Подставка для ноутбука с креплением Vesa …
  • USX MOUNT Наклонное настенное крепление для телевизора Низкопрофильный, наклонный кронштейн для крепления телевизора для большинства 26-55-дюймовых плоских светодиодных, ЖК-телевизоров, OLED-телевизоров, 4K-телевизоров, кронштейн для телевизора Вес Вместимость до 99 фунтов, экономия места для 16-дюймовой шпильки 4.7 из 5 звезд 6,509
  • electriQ Super Slim Кронштейн для телевизора от плоской до стены для телевизоров размером до 40 дюймов с VESA до 200 x 200 мм и нагрузкой 30 кг — EIQSMFL Состояние: Совершенно новый Этот товар совершенно новый и никогда не вскрывался
  • Вы хотите, чтобы ваш кронштейн мягко прилегал к задней части пластиковой крышки монитора, так как винты будут зажимать ваш новый кронштейн, прижимая заднюю часть монитора к подставке VESA — аналогично тому, как работают настоящие крепления VESA.1) Как вы хотите плотно прилегая, удалите выступающие пластмассовые детали, чтобы пластина плотно прилегала к задней части монитора.
  • Кронштейн для телевизора регулируется по высоте. СОВМЕСТИМО со всеми телевизорами — Универсальный кронштейн для настенного монтажа телевизора подходит для большинства имеющихся на рынке 37-70-дюймовых ЖК / светодиодных / плазменных телевизоров до VESA 600×400 и весом 110 фунтов (подходит для VESA 600×400, 600×200, 400×400, 400×300, 400×200, 300×300, 200X200, 200X100, 100×100, 75×75 мм).
  • Новая тележка на колесиках для холодного оружия 2018 года с двумя полками из умеренного стекла VESA 600X400. … 2018 Наклонная настольная подставка для телевизора Кронштейн для настенного монтажа для тяжелых условий эксплуатации VESA400X400 …
  • The Flat Интерфейс для монтажа дисплея (FDMI), также известный как стандарт монтажного интерфейса VESA (MIS) или, в просторечии, как крепление VESA, представляет собой семейство стандартов, определенных Ассоциацией стандартов видеоэлектроники для монтажа плоскопанельных мониторов, телевизоров и других дисплеев на подставку или стену. монтирует.
  • Воспоминания о молодости 2628 В магазине есть все виды 2шт. Декоративная настенная полка треугольная складная складная металлическая опора для стола с опорными кронштейнами, завод, 400 мм x 150 мм, настенный кронштейн для телевизора Plsama Ultra Slim Tilt поворотный для 14-24 дюймов VESA 50-400 мм (10 Tilt & Swivel 14 «-24»), примитивная деревянная чашка ручной работы из натурального дерева, кружка для завтрака, пива, молока и чая, и многое другое в продаже. Найдите лучший китайский товар на …
  • Один тип настенного кронштейна для телевизора, который не упоминается Лот — это потолочный кронштейн для телевизора.Но что такое потолочный кронштейн для телевизора и чем он отличается от обычных кронштейнов для телевизора? Что такое потолочный кронштейн для телевизора? Кронштейн для потолочного телевизора — это именно то, что следует из названия — кронштейн для телевизора, который крепится к потолку.
  • M Public Floorstand Basic 150 с полкой и держателем камеры Артикул: 7 350 073 732 319 Multibrackets M Public Floorstand Basic 150 — Подставка для системы видеоконференцсвязи — размер экрана: 32 — 60 дюймов — максимальная нагрузка: 50 кг — VESA: 100×100- 600×400 мм — черный Категория продукта: НАПОЛЬНЫЕ ПОЛЫ Спецификация M Общественная напольная стойка Basic 150 Для экрана размером: 32-60 дюймов
  • Регулируемый настенный кронштейн с двойным кронштейном из катаной стали, подходящий для крепления совместимых с VESA экранов от 26 до 42 дюймов и весом до 25 кг. .Подходит для монтажа ЖК-экранов или светодиодных экранов размером от 26 до 42 дюймов. Расположение отверстий VESA 75, 100 и 200. Поворачивается на 180 ° от точки подключения к стене и на 180 ° от кронштейна.
  • Модульная полка в стойку — идеальное решение для небольшого домашнего мобильного установка лаборатории тестирования или ферма корпоративных устройств для тестирования мобильных приложений в облаке. Полка максимизирует пространство и улучшает организацию испытательной лаборатории за счет размещения оборудования в серверной стойке вместо использования временных импровизированных решений.
  • Tiny прогрессивный кристалл роста wiki

Yod в натальной картеУниверсальное шарнирное крепление для телевизора подходит для большинства 32-85 дюймов; дисплеев до 176 фунтов.Совместимость с VESA: 100 мм x 100 мм, 200 мм x 200 мм, 400 мм x 400 мм, 600 мм x 400 мм, 700 мм x 450 мм, 718 мм x 450 мм, 720 мм (Ш) x 470 мм (В) Наклонное крепление вверх и вниз на 15 градусов, удлинение до 21 дюйма, 90 Градусы влево и вправо Дом Подставка под телевизор Duronic TVS212BS — Модель с 2 полками — Стеклянный пол 30–65 дюймов Подставка под телевизор и поворотный кронштейн. Подходит для ЖК-телевизоров, плазменных, светодиодных и 3D-телевизоров 32 «37» 40 «42» 46 «50 «65» VESA 700 X 400

Кронштейны для полок в стандартах и ​​кронштейнах. Кронштейны. Опоры для настенных полок. 1-48 из 313 результатов (996 подходящих продуктов) Фильтр Скрыть фильтры.Порядок сортировки: Показать результаты …

Уровень преступности в Алабаме 2020
  • VESA 200 * 200 без держателя 129 SGD VESA 400 * 400 300 * 300 200 * 300 ДОБАВИТЬ AL400 Для мониторных светодиодных телевизоров с максимальной загрузкой до 47 дюймов 28 кг VESA 400 * 400 300 * 300 200 * 200 100 * 100 75 * 75 с регулируемой высотой 1050-1350 мм
  • Настенная подставка для плавающей полки с тремя полками и закаленным стеклом (MI-813) — черный. … поддерживает до 176 фунтов Совместимость с VESA: 100 мм x 100 мм, 200 мм x …
  • Гибкое шарнирное настенное крепление для ЖК-дисплея поддерживает плоские экраны с VESA 50 x 50 (2 «x 2») / 75 x 75 (3 «x 3») или 100 x 100 ( 4 «x4»).Это крепление, изготовленное из высококачественной стали, выдерживает нагрузку до 33 фунтов. Легко получить удобное положение для просмотра за счет наклона вперед и назад, поворота из стороны в сторону и максимального удлинения от стены 15 дюймов.

Gem county sheriff posse

Аренда комнаты

Каталог каннабиса штата Мэн Мечты о двух солнцах, что означает

Универсальная столешница Крепление на подставку для телевизора и стеклянная полка для AV Media, кронштейн для крепления телевизора подходит для телевизоров 32, 37, 40, 47, 50, 55 дюймов, регулируется по высоте, VESA 600 × 400, черный (MI-843) »JAMES S.28 января 2017 г., 13:25

Рабочий лист Алгебры 2 инверсия функций больше области и диапазона ответов Тест на макроустройство 3

Состоит из четырех ярусов полок из прочного закаленного стекла и прочной стальной рамы с черным порошковым покрытием, подставка идеально подходит для установки любого телевизора с плоским экраном от 32 до 55 мм с VESA-совместимостью до 400 мм как по горизонтали, так и по вертикали. Интегрированный дизайн выглядит просто потрясающе, особенно с его гладкой черной отделкой.

Tableau горизонтальная гистограмма, несколько измеренийOrgchart js генеалогическое древо

electriQ Multi-Action настенный кронштейн для телевизора с шарнирным соединением для телевизоров размером до 55 дюймов с VESA до 400 x 400 мм и тип кронштейна для нагрузки 35 кг — шарнирно Максимальный вес — 35 кг Анонимный http: / / www.blogger.com/profile/15895654247077842815 [email protected] Blogger 33 1 25 tag: blogger.com, 1999: blog-7124794376287072928.post …

Боковой выхлоп Polaris для рогатки, блок 2, проверка прогресса mcq ap, история ответов

Этот кронштейн будет поддерживать мониторы или телевизоры до 47 дюймов. Они имеют стандартные места установки VESA: 75×75, 100×100, 100×200, 200×100, 200×200 и 200×400. Эти кронштейны для мониторов VESA, расположенные примерно в 1 дюйме от монтажной поверхности, будут держать ваши мониторы близко к монтажным направляющим, оставляя при этом место для кабельных соединений.

Winston Salem Пожарная часть Мола Мола Монтерей Бэй

Размер VESA. Перед тем, как выбрать настенное крепление, проверьте размер VESA на вашем телевизоре. VESA — это стандарт, который указывает расстояние между отверстиями на задней панели телевизора. Узнайте больше о VESA. Простая установка с приложением. Кронштейны One For All для телевизоров легко монтируются и подходят для телевизоров всех производителей.

  • Универсальный монтажный кронштейн для ЖК-монитора VESA RKLCDBK для 19-дюймовой стойки или шкафа позволяет установить практически любую розничную ЖК-панель или сенсорную панель в серверную / складскую стойку / шкаф.Этот продукт, соответствующий требованиям TAA, соответствует требованиям Закона о федеральных торговых соглашениях США (TAA), разрешая государственные закупки по расписанию GSA.

  • Его тяжелое стальное здание весом 9 фунтов обеспечивает безопасную загрузку дисплея до 66 фунтов. Крепление в стиле хай-тек предлагает наклон на 15 градусов вверх и вниз, поворот на 180 градусов и откладывание до 20 дюймов для угла обзора и регулировки положения телевизора.
