Заливка армопояса бетоном: советы и рекомендации

Дата: 23 сентября 2018

Просмотров: 4724

Коментариев: 0

Как залить армированный пояс?


Армопояс – специальная строительная конструкция, которая укрепляет здание, фиксируя кладку из кирпича. Сейсмопояс незаменим при строительстве архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка армопояса – строительная операция, требующая специальных навыков. Процесс актуален и ему уделяется повышенное внимание, если стоит задача построить объект, обустроить стены и кровлю.

Заливка армопояса производится после укладки заключительного ряда из шлакоблока, газоблока, пеноблока или другого строительного материала, обладающего недостаточной прочностью. К хрупким строительным материалам проблематично закрепить брусья для установки стропил. Если правильно залить армопояс, вы обеспечите надежность крепления элементов перекрытия. Пояс представляет собой расположенный между этажами объекта фундамент, повышающий устойчивость возводимого объекта строительства. Он перераспределяет усилия, создаваемые элементами строения. Сейсмопояс повышает сопротивляемость строительной конструкции к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс – специальная конструкция, которая применяется для надежной фиксации кирпичной кладки

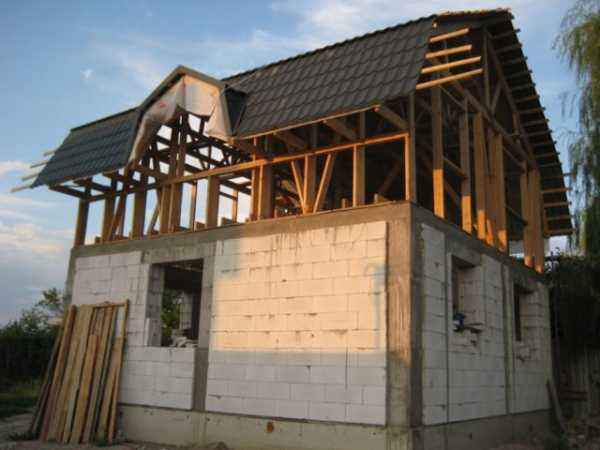

Если объект строительства представляет собой двухэтажный дом, то заливаются два идентичных армопояса. Устройство первого выполняется, когда завершено строительство контуров нижнего этажа. На него устанавливаются элементы потолочного перекрытия. Второй уровень усиления выполняется после окончания возведения второго этажа. Он – основа для крепления стропил.

Целесообразность сооружения усиленного пояса

В каких случаях требуется усиление строения, можно ли без него обойтись? Заливают сейсмопояс в следующих ситуациях:

  • недостаточно заглубленный фундамент;
  • расположены в непосредственной близости овраги и водоемы;
  • здание построено в условиях горного рельефа;
  • возможна усадка грунта под постройкой;
  • объект расположен в сейсмической зоне.

Для чего предназначен опорный каркас?

Ряд современных материалов, применяемых при строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости они отрицательно воспринимают точечные усилия. Не допустить разрушения можно, выполнив устройство армопояса. Это мероприятие – оправданная необходимость для современных сооружений, в том числе кирпичных.

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям

Перекрытие кровли воздействует на постройку двумя видами усилий:

  • Вертикально действующей нагрузкой, передаваемой массой кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими. Точечное воздействие стропильной фермы преобразуется в равномерно распределенное.
  • Распорным воздействием, передающимся на основание опирающимися стропилами. Кровля пытается усилием раздвинуть постройку. Этому противодействует армированный стальным прутком пояс.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

  • сохранение контура и предотвращение деформации стен при усадке почвы и землетрясениях;
  • выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
  • обеспечение жесткости строящегося здания;
  • распределение локальных или точечных усилий по опорной плоскости несущих поверхностей;
  • фиксация замкнутой линии, являющейся основанием для крепления кровли.

Независимо от ваших планов по размещению над первым этажом дома мансарды, следующего этажа или крыши, помните, что необходимо позаботиться об усилении строения!

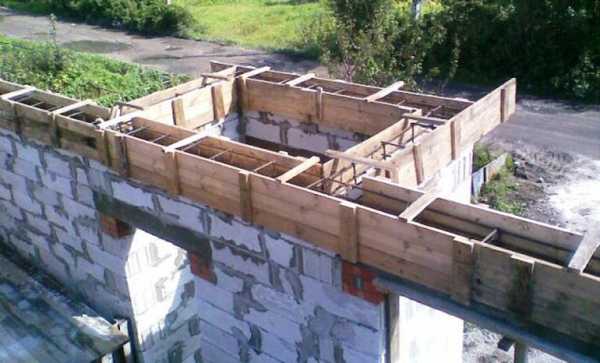

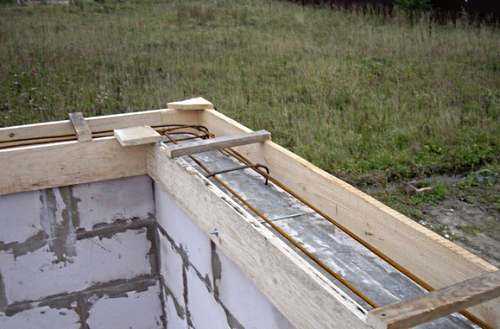

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться в стену, в накладку кладке на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезное требование при сооружении армированного стальными прутками пояса – соблюдение размеров. Ширина должна максимально соответствовать толщине стен, представляя собой конструкцию квадратного сечения с размером стороны не меньше 250 миллиметров. Если возведение постройки осуществляется из газобетона, то укладка завершающего ряда производится специальными блоками U-образной конфигурации. Эта цепь представляет собой опалубку для заполнения бетонным раствором. В ситуации, когда строительство дома осуществляется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний – выполняется из досок.

Сооружая каркас, обращайте внимание на его непрерывность по всему периметру объекта. Общая система кровли дома предусматривает специальные элементы: лежни или стойки коньков, опирающиеся на другие стены здания, которые не являются капитальными. На них в данной ситуации также должен сооружаться каркас усиления. Контроль горизонтальности верхнего края проверяйте с помощью водяного уровня.

Последовательность подготовительных операций

Для армопояса своими руками можно выполнить все этапы работ, если внимательно изучить технологический процесс и своевременно приобрести все необходимое. Этапы работ по монтажу включают:

  • Подготовку к установке. Как сделать опалубку прочной? Какие необходимы материалы? Для обустройства каркаса используйте обычные деревянные доски, имеющие толщину не менее 40 миллиметров. Ширина досок должна быть порядка 200 миллиметров. С помощью специальных направляющих элементов необходимо гвоздями скрепить опалубку для обеспечения жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для армопояса. Выступающие части гвоздей аккуратно загните. Для надежности конструкции следует зафиксировать направляющие к капитальным элементам здания.

    Армирующий пояс (сейсмопояс) – увеличивает надежность дома и предотвращает появление трещин

  • Обеспечение неподвижности. Размеры направляющих элементов, выполненных из брусьев или досок, должны соответствовать толщине стены. Фиксация формы осуществляется к доскам с помощью гвоздей. Опалубка для армопояса должна обладать жесткостью, не расходиться при заливке бетонного раствора.
  • Герметизацию стыков. Закупорку торцевых щелей производим густым раствором, который не должен стекать наружу, оставаться внутри периметра. Также можно добавить монтажную пену или пленку для уплотнения щелей.

Используя эти рекомендации, вы получите качественную опалубку для пояса, которая будет обладать необходимыми характеристиками.

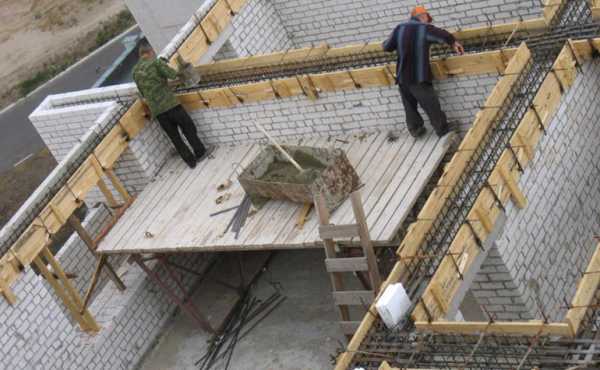

Специфика армирования

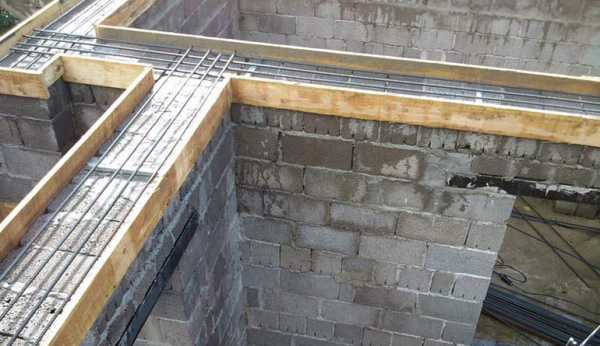

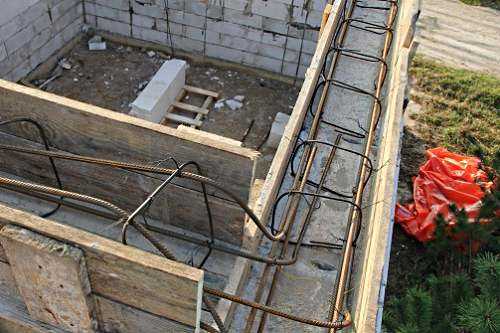

Для установки арматурного каркаса потребуются рифленые прутки диаметром более 12 мм, которые укладываются по периметру постройки. При укладке арматуры ее установку необходимо выполнять с двух сторон: один ряд к внутренней стороне стены строения, а другой – к внешней. Как правильно зафиксировать армированный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и стыков. Углы пояса, которые выступают, следует загнуть по всему периметру.

После армирования строение будет опоясано двумя цельными стальными кольцами. Перегородки постройки, которые не несут силовую нагрузку перекрытия, армируют традиционным способом. Поверх арматуры обязательно установите сетку из проволоки диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с применением вязальной проволоки. При фиксации по периметру постройки сетки не допускаются пропуски. Обеспечьте минимальный размер по вертикали армированного контура – 20 сантиметров. Несущие нагрузку элементы каркаса закрепляются внахлест. Это обеспечит монолитность пояса после бетонирования.

Заливка бетоном. В целом этот этап не вызывает сложностей

Подготовка бетона

Возможно использование раствора, применяемого при кладке кирпича, базирующегося на основе песчано-гравийной смеси. Для этого применяется речной песок, крупные фракции гравия, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одну часть цемента смешиваем с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируем по предварительно натянутой строительной нити.

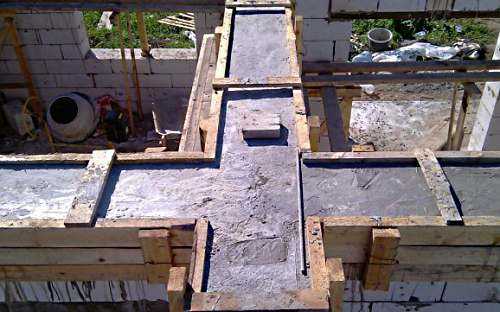

Заливка бетонным раствором

Обеспечить требуемую прочность можно, соблюдая следующие рекомендации:

  • опалубка для армопояса по технологии бетонируется в один прием;
  • работы выполняйте непрерывно;
  • раствор желательно подавать бетононасосом непосредственно в деревянную форму;
  • заливайте бетон, пока он не покроет арматуру на глубину 5 см;
  • предпочтительно использовать бетон с маркой не менее М 200;
  • недопустимы воздушные полости, которые отрицательно влияют на прочность. Для устранения применяйте специальные вибраторы;
  • использование пластификаторов улучшает текучесть смеси, уменьшает концентрацию воды, что сокращает срок затвердевания бетона;
  • на протяжении 3-х недель бетонная масса должна выстояться;
  • в жаркий период обильно смачивайте водой поверхности для недопущения трещин и крепости застывшего раствора.

Заключительные операции

Демонтировать каркас опалубки следует через неделю после отстаивания бетона. К этому времени он достигнет прочностных характеристик. После затвердевания бетонной стяжки сразу приступайте к укладке плит для будущего перекрытия или монтажу крыши. Обязательно используйте рулонные гидроизоляционные материалы перед монтажом кровли или установкой плит перекрытия. В местах крепления системы кровли, при необходимости, выполняются отверстия для анкеров.

Нецелесообразно экономить на строительных материалах. Если армированный пояс залит с учетом технологических требований, то гарантируется долговечность эксплуатации здания и прочность конструкции. Армопояс под крышу, соблюдая указанные рекомендации, сделать несложно! Вы сможете выполнить это самостоятельно!

Originally posted 2016-11-03 10:26:32.

pobetony.ru

Армопояс в доме из газобетона

Армопояс (или армирующий пояс, как его еще называют) это армированная монолитная конструкция, полностью повторяющая контур несущих стен дома по периметру и служащая для их укрепления и правильного перераспределения нагрузок. Заливка армопояса в доме из газобетона является необходимым условием, гарантирующим прочность постройки. О его устройстве, утеплении и армировании мы поговорим подробно в сегодняшней статье.

Что такое армопояс и зачем он нужен

Если рассматривать прочностные характеристики таких материалов как газобетон, пенобетон, арболит и кирпич, то станет ясно, что сами по себе эти материалы достаточно хрупкие, поэтому при точечном воздействии на них большой нагрузки, они могут легко разрушиться.

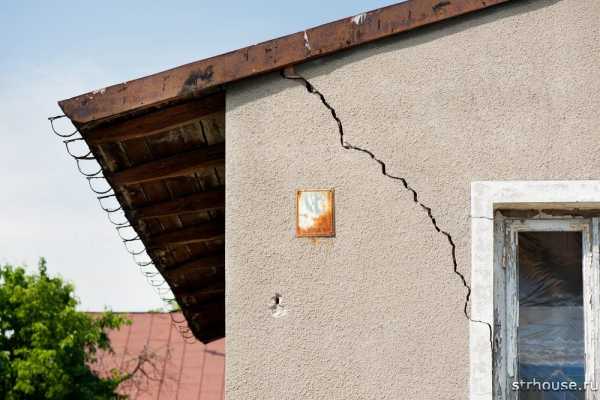

В процессе возведения дома нагрузка на его стены постепенно возрастает как с верхней части, так и с нижней, в виде подвижек грунта и неравномерной усадки. Завершающий элемент – крыша – также оказывает значительное поперечное (распирающее) давление на стены. Отсутствие армирующего пояса в таком случае может привести к появлению трещин в стенах дома, а также к их полному разрыву и разрушению.



Армопояс, формируя жесткий каркас и связывая все стены воедино, принимает на себя нагрузки от верхних этажей и крыши и равномерно распределяет их по всему периметру. Заливка армированного пояса нужна в местах повышенной сейсмической активности, а также при условии дополнительных серьезных нагрузок на здание.

При возведении одноэтажных газобетонных домов, к заливке армопояса приступают после окончательного возведения стен, перед монтажом кровли. В этом случае, как правило, в армопояс закладываются шпильки, к которым крепится мауэрлат крыши. Это позволяет жестко «привязать» крышу к коробке дома.

Если в доме больше одного этажа, то армопояс заливается после возведения каждого последующего этажа под плиты перекрытия и в завершении, перед монтажом кровли.

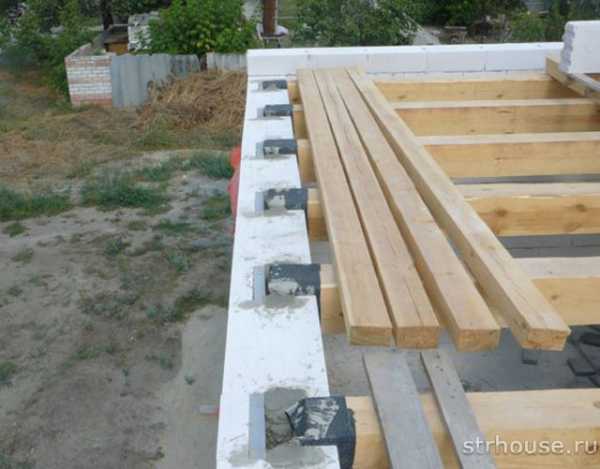

Нужен ли армопояс под деревянные перекрытия

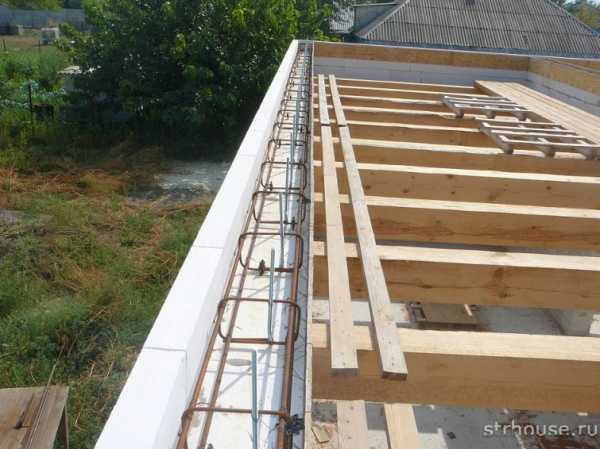

Как сказано выше, армопояс нужен для правильного распределения нагрузки от  тяжелых перекрытий на стены здания. Но что, если в качестве перекрытия в доме используются не железобетонные плиты или монолитный бетон, а обычные деревянные балки, вес которых в разы меньше бетона?

При строительстве домов из газобетона часто можно встретить такой подход, когда стены возводятся без использования армирующейй конструкции. В таком случае деревянные балки перекрытия монтируются непосредственно на газобетонные блоки, а торцы балок, как правило, выходят наружу.

Без воздействия больших нагрузок такой подход может быть оправданным, но в большинстве случаев отсутствие армопояса в таких домах является признаком отсутствия проекта строительства. Такое строение может простоять десятилетиями без повреждений, но при превышении стандартных нагрузок, локальное давление бруса на газобетон может привести к образованию трещин и его разрушению.

Как сделать армопояс в доме из газобетона

Перед тем, как начинать строительство дома, важно помнить, что армопояс – это железобетонная конструкция, поэтому после его монтажа бетону нужно минимум 28 дней для того чтобы высохнуть и набрать марочную прочность. Поэтому важно правильно спланировать ход строительства, чтобы технологические паузы (которых будет столько, сколько армирующих поясов в вашем доме) не нарушили ход строительства.

Ширина армопояса, как правило, выбирается равной ширине газобетонного блока, но здесь есть свои особенности. Застывший бетон является серьезным мостиком холода, приводящим к утечкам тепла из дома, поэтому необходимо предусматривать терморазрыв, который будет отсекать поступление холода извне.

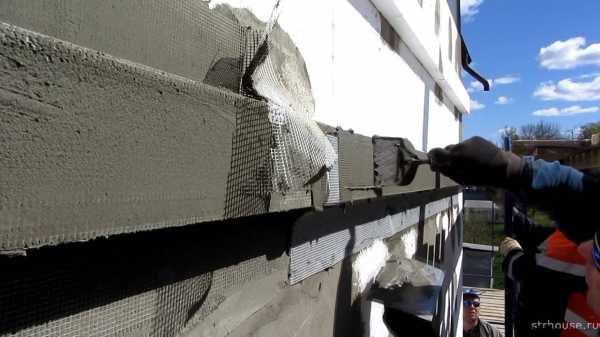

В случае, если утепление дома из газобетона будет производиться снаружи по технологии мокрого фасада, то сам утеплитель будет являться терморазрывом, защищающим строение от теплопотерь.

Если же утепление фасада не планируется, либо предусмотрен фасад с вентзазором, тогда утепление армопояса необходимо производить непосредственно при его заливке. В этом случае минеральный утеплитель, либо пенополистирол или пенопласт укладываются в опалубку рядом с арматурой ближе к внешней стороне дома, уменьшая ширину армопояса примерно на 5 см.

Опалубка для армопояса

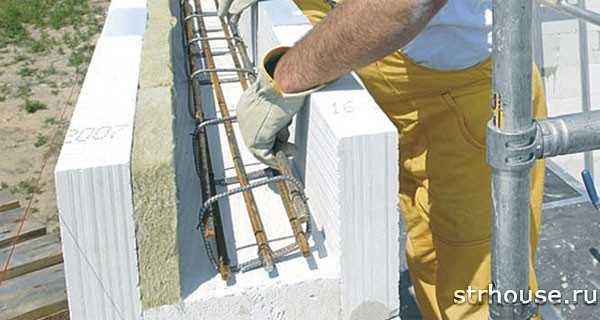

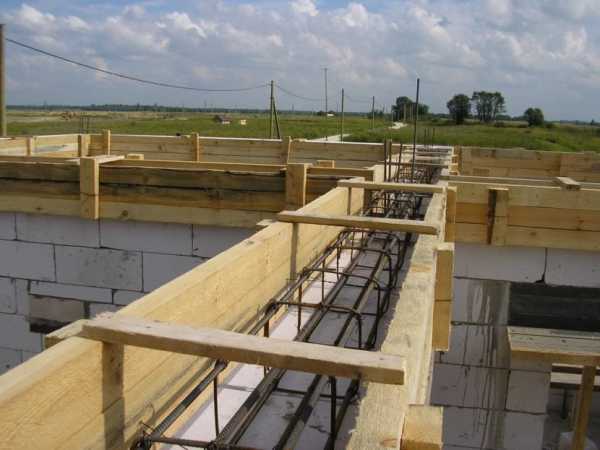

Первый этап создания армопояса в доме из газобетона — монтаж опалубки. На этом же этапе нужно предусмотреть, какой будет высота армопояса, с этим учетом и подбирается ширина досок для опалубки. Стандартная высота армирующего пояса составляет 10-20 см и схожа с высотой стандартного газобетонного блока.

В устройстве опалубки армирующего пояса есть два принципиально разных подхода. В первом случае в качестве опалубки могут использоваться специальные U-образные блоки заводского производства, которые представляют собой обычные газобетонные блоки с выбранными полостями в виде буквы U.

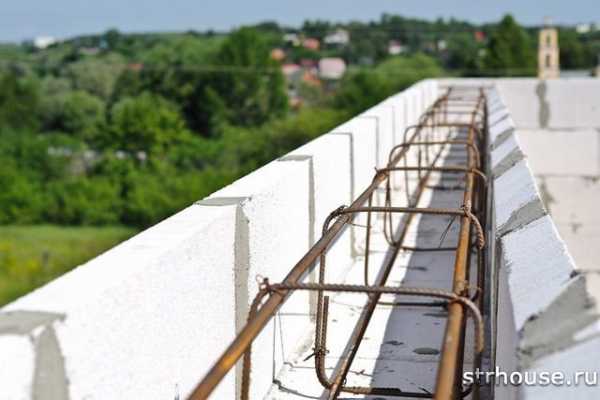

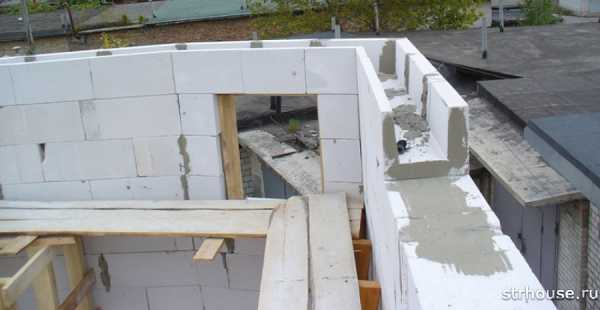

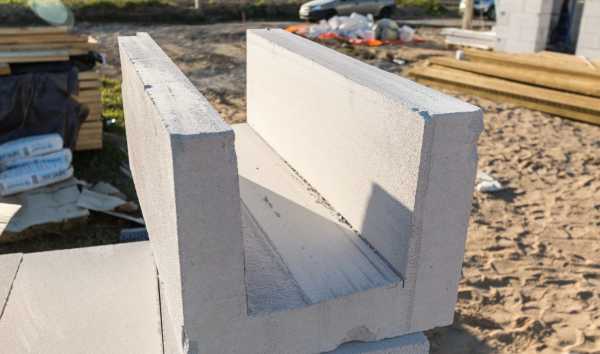

Ряд таких блоков кладется на стеновые блоки по обычной схеме, в них укладывается арматура и заливается бетон. После высыхания получается готовый армопояс, который, ко всему прочему, защищен от образования моста холода внешним слоем газобетона. Толщина внешней стенки в таких блоках толще внутренней, что придает таким ей свойства теплоизоляции.

Такие блоки достаточно дороги, поэтому часто на стройке используются обычные газобетонные блоки с вручную сделанными пазами по размерам U-блоков, благо газобетон легко поддается обработке специальной пилой по газобетону.

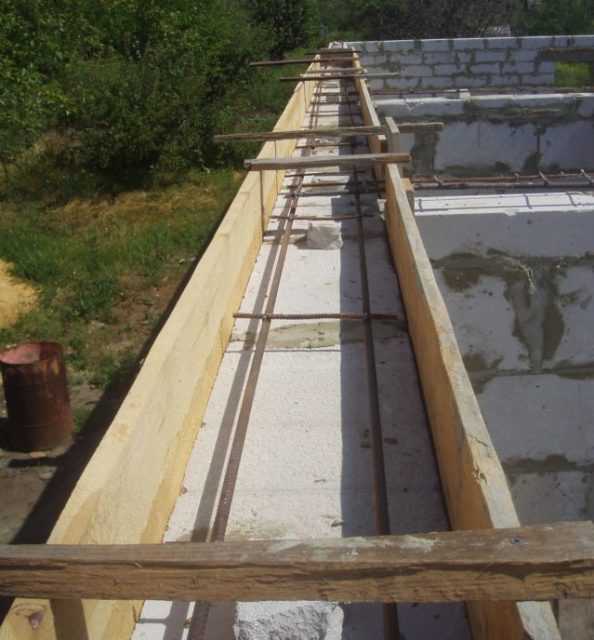

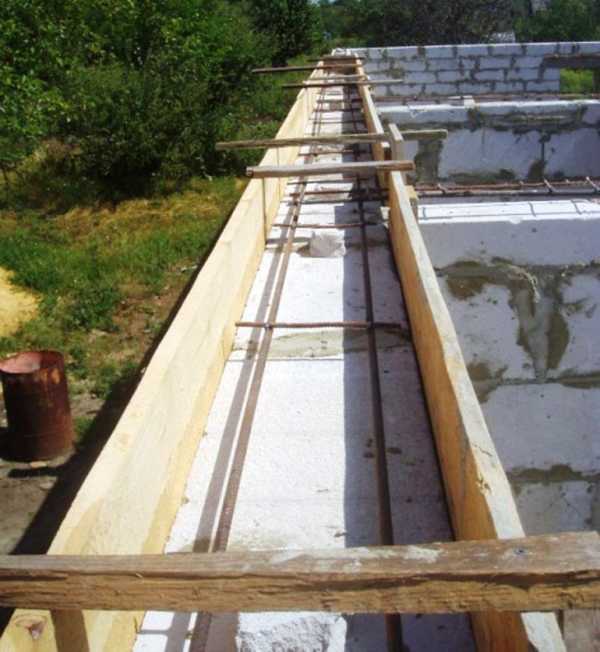

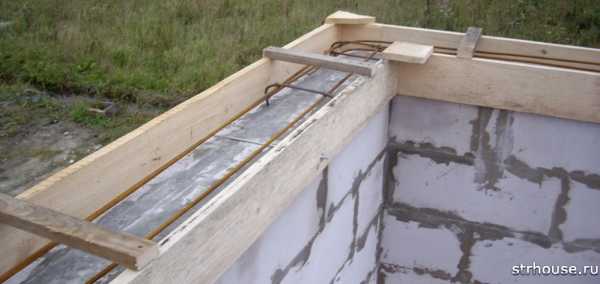

Второй случай – традиционная опалубка из досок или деревянных щитов, как для ленточного фундамента. Она монтируется из доcок, толщиной от 20 мм или из листов фанеры. Обычно нижний край опалубки напрямую крепится с двух сторон к газобетону, а сверху она скрепляется между собой деревянными брусками с шагом 60-100см.

Обязательным условием в таком случае является выравнивание опалубки для армопояса по уровню во всех плоскостях, так как залитый армирующий пояс будет являться основанием для плит перекрытия, либо для мауэрлата крыши.



Армирование армопояса

На данном этапе необходимо сделать силовой металлический каркас армопояса, который придаст основную прочность всей конструкции. При армировании армопояса есть несколько основных правил, которым необходимо следовать:

  • Армирование должно производиться по всей длине армирующего пояса без разрывов;
  • Конструктивно арматурный каркас выполняется в два слоя по два прута арматуры диаметром 10-12мм;
  • Размер каркаса выбирается так, чтобы со всех сторон было как минимум 5см защитного слоя бетона;
  • Не допускаются стыки арматурных прутов между собой. Нахлест продольных прутьев друг на друга должен быть 80-100см;
  • В поперечном направлении каркас связывается арматурой толщиной 6-8мм и с шагом 20-40см;
  • Технологически правильно связывать арматуру между собой вязальной проволокой, а не сваркой, так как сварка не является корозийно-устойчивым способом связи металлов, и разрушаясь может нарушить жесткость всего армопояса;
  • Не допускаются стыки прутьев в углах армирующего каркаса. Нахлест арматуры в таким местах должен составлять от 30 до 50 диаметров продольной арматуры, то есть 30-50см для арматуры диаметром 10мм.

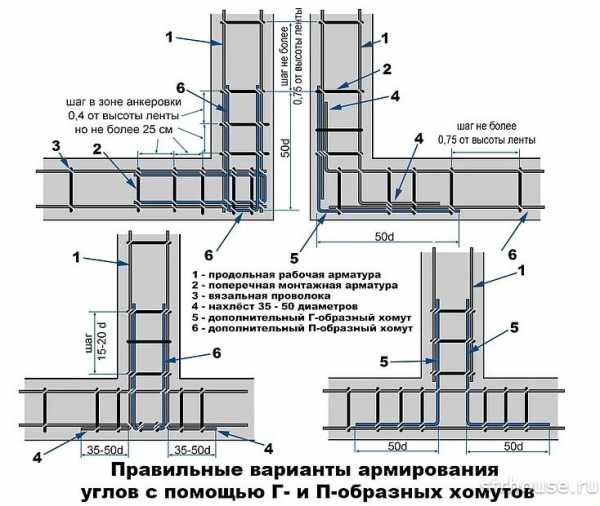

Схемы армирования г-образных углов и т-образных примыканий армопояса показаны на рисунке ниже.

Частой ошибкой начинающих строителей является использование арматуры диаметром свыше 12мм для обычных частных домов. Такой подход ошибочен, так как использование более толстой арматуры уже не ведет к увеличению прочности армопояса, но увеличивает расходы на ее приобретение.

Также рекомендуется использовать фиксаторы для армирующего каркаса. Фиксаторы нужны для того, чтобы при заливке бетона не произошло смещение арматуры и ее оголение. На этом же этапе происходит закладка и фиксация утеплителя в опалубке.

Заливка армопояса

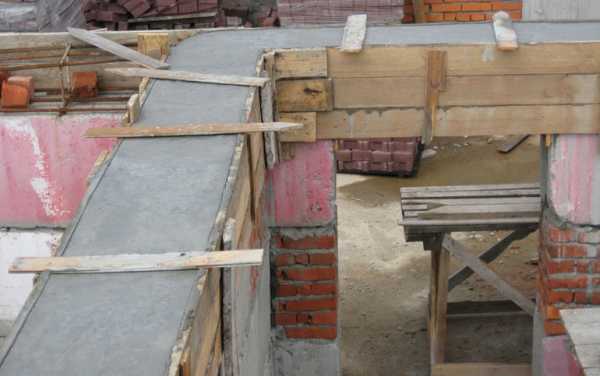

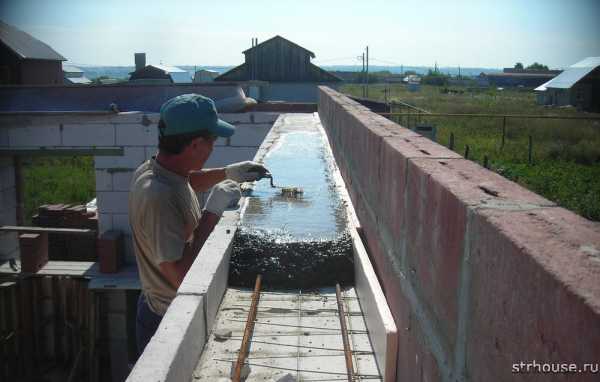

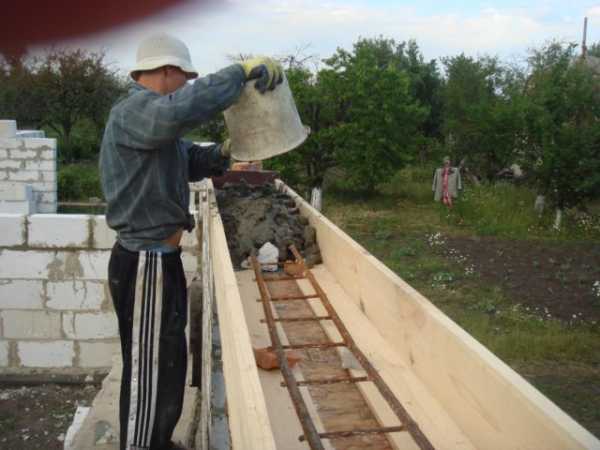

Заливка бетона в опалубку — самый ответственный этап создания армопояса в газобетонном доме. Для заливки армопояса проще всего использовать покупной бетон. Обычно для этой цели используется бетон марок М200 или М250. Его прочности с запасом хватает для частного строительства.

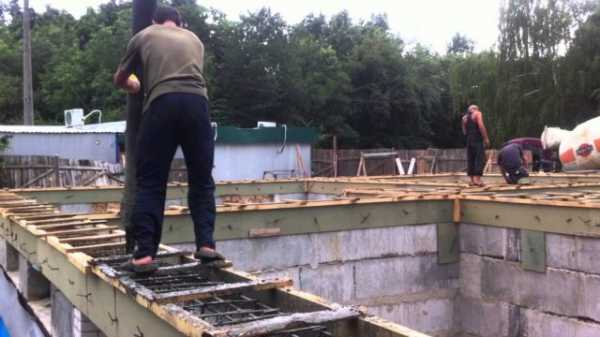

Удобнее всего, если бетон доставляется на объект в миксере вместе с бенононасосом. Бетононасос принимает готовую смесь из миксера и при помощи длинного рукава доставляет его прямо к месту заливки. В противном случае бетон придется доставлять вручную ведрами, что увеличит время заливки и трудозатраты.

То, как происходит заливка при помощи бетононасоса, можно увидеть на видео:

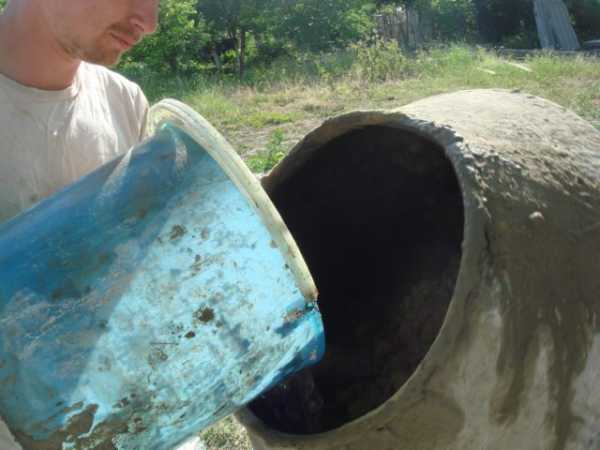

При невозможности использования заводского бетона, его замешивают вручную. В таком случае нужно обращать особое внимание на постоянство соотношения компонентов во всех замесах для получения однородного состава по всей длине армопояса.

Отдельное внимание стоит обратить на то, что армопояс должен заливаться за раз, чтобы избежать разрывов и неоднородностей. При использовании миксера этого достичь легко, но при ручном замесе бетонной смеси, нужно заранее распланировать все этапы заливки, чтобы сделать это за один день.

После заливки бетона в опалубку, нужно произвести вибрирование смеси при помощи специального строительного вибратора. Это позволит вывести наружу весь воздух, который при застывании бетона может стать причиной воздушных раковин, приводящих к потере прочности армопояса. При этом нужно стараться не задевать вибратором арматуру, чтобы не менять ее положения.

После заливки армопояса необходимо время для набора бетоном марочной прочности. Как правило, на это нужно 28 дней. После этого можно приступать к укладке плит перекрытия, либо к монтажу крыши.

Полезные советы при заливке армопояса

  • Если армопояс заливается на верхнем этаже перед возведением крыши, то перед заливкой полезно будет заложить в опалубку куски проволоки или стальные резьбовые шпильки с шагом 80-100 см. Они пригодятся для закрепления мауэрлата крыши, который будет надежно крепить крышу к коробке дома.
  • В теплое время года влага интенсивно высыхает. Поэтому рекомендуется накрыть армирующий пояс полиэтиленовой пленкой для предотвращения быстрого высыхания. Помните: для правильного набора прочности бетона, ему необходимо создать соответствующие условия по температуре и влажности.

    Также в жаркие периоды можно периодически поливать водой конструкцию. Через неделю можно размонтировать опалубку и дать армопоясу высохнуть полностью.

  • Не экономьте на качестве бетона, утеплении и арматуре. От того, какие именно материалы будут использоваться в строительстве, зависит в конечном итоге качество готового армирующего каркаса.

Надеемся, что материал статьи был полезен. В случае возникновения вопросов, оставляйте их в комментариях, постараемся найти ответ вместе.

strhouse.ru

Как залить армопояс

Давайте сначала разберемся, что такое армопояс и для чего заливают армопояс в процессе строительства частного дома. Армопояс — это самодельная железобетонная конструкция, компонентами которой являются: каркас выполненный из стальной арматуры и проволоки, который погружен в застывшую смесь цемента, песка и щебня (железобетон). Его предназначение состоит в распределении несущей нагрузки от других элементов здания на стены и для придания этим стенам дополнительной прочности в целом.

Армированный пояс заливается как однородный, цельный по всему периметру дома элемент, который ни в коем случае не должен иметь разрывов по всей его длине. Это одно из самых важных правил его создания.

Обычно армопояс заливают после укладки последнего завершающего ряда строительного камня при возведении стен (шлакоблока, пеноблока, газоблока и т.д.). В данном случае его предназначение будет заключаться в повышении общего сопротивления конструкции от действующих деформирующих нагрузок: силы ветра на кровлю, процесса усадки дома, демисезонных колебаний фундамента, точечной нагрузки плит перекрытия или несущих балок.

Так ли необходимо сооружать армированный пояс для дома построенного из прочного шлакоблока — это довольно спорный вопрос, этот материал итак прекрасно переносит нагрузки, а вот если, вы решили сооружать стены из более хрупких по физическим характеристикам блоков (газоблока или пеноблока), то он просто необходим, чтобы принять на себя весь удар.

В каких случаях требуется армопояс?

Например, вы планируете построить загородный дом или дачу из газосиликатного камня, на заключительный ряд вам придется уложить деревянный брус (мауэлрат), к которому будет крепиться вся стропильная система. Возникает вопрос: как этот самый мауэлрат, вы будете крепить к стене выложенной из блоков плохо переносящих практически все точечные нагрузки?

Соединять мауэлрат анкерными болтами к строительному камню данной категории и ему подобным — категорически запрещено! Вы рискуете получить трещины или разломы в местах крепления.

Стены выложенные из газоблока под напором кровли будут подвергаться вертикальной нагрузке, стропильная система с нагруженным от ветра и снега кровельным пирогом будет давить на них, как вниз в сторону фундамента, так и в бок, как бы пытаться выдавить стены наружу. Для того, чтобы не произошло непоправимого, необходимо собрать воедино весь каркас дома цельным и крепким поясом, скрепить его в одну прочную по свойствам систему.

В том случае, если по проекту вы хотите сделать двухэтажный дом, то вам придется заливать целых 2 армированных пояса — первый заливается после завершения кладки стен первого этажа, на него будут уложены плиты перекрытия и непосредственно после окончания кладки блоков второго этажа, на него лягут опоры предназначенные для сооружения кровли.

Как установить опалубку для армопояса?

Стандартная высота закладываемого армопояса обычно не превышает 30 см, а его ширина должна соответствовать ширине стен, то есть выбранного для возведения стен блока. Для монтажа опалубки при заливке армопояса используется 20 миллиметровая доска, закрепленная по всему периметру с внешней и наружной стороны стен.

Нижняя часть первых досок прикручивается саморезами к самим стенам, а верхние доски установленные по строительному уровню между собой сбиваются кусочками деревянных отходов. В итоге у нас должно получиться что-то вроде корыта высотой 30см и шириной соответствующей ширине стен.

Для придания дополнительной прочности всей конструкции, через каждые 70-90см с наружной стороны опалубки прибиваются вертикальные доски, чтобы предотвратить выдавливание бортов бетонной смесью во время заливки армопояса.  В некоторых местах по центру опалубку можно притянуть друг к другу — вязальной проволокой.

Принцип сооружения армированного каркаса для армопояса практически не отличается от создания каркаса для фундамента или оконных перемычек. Он также выполняется из горизонтально уложенных прутьев арматуры диаметром 8-10мм скрепленных между собой внахлест вязальной проволокой по всему периметру стены, и обвязан кольцами из проволоки диаметром 4-6мм. Ниже можно посмотреть рисунок, так наглядно оцените всю сложность выполняемых работ:

Чтобы исключить слишком близкое приближение «арматурного скелета» для армопояса к поверхности последнего ряда блоков, необходимо под каркас в некоторых местах по всей его длине подложить кусочки битого кирпича, таким образом приподняв его на 3-5см.

Технология заливки армопояса

Когда все будет готово к заливке полости бетоном, позаботьтесь сразу о том, как вы хотите в дальнейшем крепить мауэлрат к стене, если у вас запланирован одноэтажный дом. Специалисты по строительству рекомендуют заранее заложить куски вязальной проволоки или шпильки внутрь конструкции через каждые 0,8-1м, которые в дальнейшем послужат креплением для несущего стропильные ноги деревянного бруса.

В качестве бетонной смеси для заливки армопояса применяется обычный цементно-песчаный раствор с добавлением щебня фракции 5-20 или речного песка той же фракции. Замешивать такой раствор лучше с помощью электрических передвижных бетономешалок или на худой конец в ручную. Поднимать на высоту ведрами с помощью веревок имеющих на конце крюк. В процессе заливки бетоном необходимо уплотнять раствор для предотвращения образования пустот и пузырьков воздуха, что снизит прочность конструкции.

Эту работу желательно начинать ранним утром, чтобы успеть сделать за 1 день или понадобится дюжина людей. Поскольку армированный пояс необходимо залить за один цикл не допуская засыхания бетонной смеси и прерывания процесса, то-есть образования обрывов.

В жаркую погоду не забывайте обильно поливать водой всю конструкцию, дабы предотвратить образование трещин, будет хорошо если после каждой поливки вы сверху уложите полиэтиленовую пленку, чтобы не дать влаге быстро испаряться, а бетону быстрее набирать прочность. Примерно через 3-4 дня можно аккуратно снять опалубку.

infohamster.ru

бетон для заливки и его пропорции (видео)

Армопояс, он же армировочный пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопояс — это цельная железобетонная конструкция вокруг дома, повторяющая контур его стен.

В ее состав входит каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня. Такая смесь называется железобетоном.

Армирование ленточного фундамента.

Армопояс — это тот же фундамент, но расположен он между этажами строения. Правильно залитый пояс служит для придания стенам прочности за счет перераспределения нагрузки от всех элементов здания.

Армопояс рекомендуется заливать в следующих случаях:

  • при мелкозаглубленном фундаменте;
  • при строительстве здания на склоне горы или холма;
  • если рядом находятся реки или овраги;
  • если грунт под постройкой просадочный;
  • в зоне сейсмической активности.

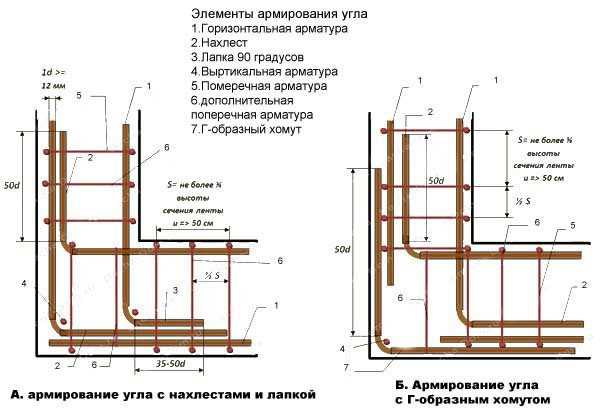

Схема армирования угла.

Чаще всего армопояс заливают, когда на стене уложен последний ряд строительного камня. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс повышает сопротивляемость строения силе ветра, процессу усадки дома, сезонным колебаниям температур.

Если для стен из шлакоблока армопояс сооружать не обязательно, то строение из пеноблоков и газоблоков обязательно должно иметь армопояс. К стене из газосиликатного камня невозможно прикрепить брус, на котором будут устанавливаться стропильные ноги. Поможет только армированный пояс.

Для двухэтажного дома придется заливать 2 подобных пояса. Первый армопояс заливается после окончания кладки стен 1 этажа. На него позже будут уложены плиты потолочного перекрытия. После завершения кладки 2 этажа выполняется следующий армопояс. На него будут крепиться опоры для стропильной конструкции.

Опалубка для армопояса

Высота армированного пояса обычно составляет 30 см. Иногда она может быть чуть меньше или больше. Ширина его равна толщине стены. Для сооружения опалубки используются доски толщиной от 20 мм. Нижний край доски крепится на внешней и внутренней стороне стены саморезами. Верхние соединяются обрезками досок. Должно получиться своеобразное корыто в 30 см высотой. В нескольких местах стенки опалубки можно скрепить между собой вязальной проволокой. Можно сделать скрепляющие перемычки через каждый м. Они не дадут доскам прогнуться под тяжестью бетона.

Вернуться к оглавлению

Создание арматурного каркаса

Армирование ленточного фундамента.

Каркас собирается из уложенных горизонтально прутьев арматуры диаметром 8-12 мм. Они обязательно должны быть ребристыми. К таким стержням крепче цепляется бетонная масса. Выкладываются они в 2 нитки. Сверху на продольные стержни накладываются поперечные перекладины в виде лесенки с шагом 70 см. Каркас сваривается или связывается вязальной проволокой. В углах здания арматура может дополнительно укрепляться приваренными к ней уголками.

Элементы каркаса должны углубляться в бетон примерно на 5 см, поэтому под арматуру снизу подкладывают обломки кирпича, чтобы приподнять ее. Если нагрузка предполагается довольно высокая, для армирования используется не лесенка, а объемная конструкция из 4 продольных арматурных стержней, которые соединены в виде параллелепипеда. На концах и в середине они соединяются сваркой. Остальные точки соединения правильно связывать проволокой, так как сварка ослабляет структуру металла.

Вернуться к оглавлению

Заливка опалубки

Рекомендуется перед заливкой верхнего армопояса заложить в опалубку куски проволоки через 80-100 см. Ею в дальнейшем будут крепиться к поясу деревянные брусья, на которых устанавливаются стропильные ноги. Для заливки используют обыкновенный строительный бетон из смеси песка, цемента и щебня. Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Всю опалубку рекомендуется залить за 1 цикл. Раствор необходимо периодически уплотнять, протыкая его куском арматуры, чтобы выпустить воздух.

В жаркое время дня нужно обильно поливать конструкцию и укрывать ее полиэтиленовой пленкой. Делается это для того, чтобы бетон не потрескался в процессе интенсивного высыхания, а влага слишком быстро не испарялась. Так бетон быстро наберет прочность. Дня через 4-5 можно аккуратно размонтировать опалубку. Но для полного созревания бетона пройдет 2-3 недели. Рекомендуется для лучшей связки бетона со стеной сделать из забитых в блоки гвоздей или кусков проволоки своеобразного ежа.

Вернуться к оглавлению

Несколько советов

Опытные строители рекомендуют делать несколько армированных поясов. Самый нижний пояс — это ростверк, фундамент. Глубина его залегания зависит от уровня залегания грунтовых вод, глубины промерзания почвы, состава грунта на участке строительства. Если траншея копается экскаватором, то подчищать ее придется вручную лопатой. После этого делается песчаная подушка. Толщина ее обычно делается 5-10 см. Песок смачивается и трамбуется. Для этого можно просто походить по ней.

Арматура может состоять из 4-5 жил диаметром 8-12 мм. Она должна немного возвышаться над песчаной подушкой. Для этого под нее подкладывают половинки кирпича. Сетку лучше не сваривать, а вязать. Для связывания используют вязальную проволоку. Бетон для заливки используют марки М100 или выше.

Следующий пояс делается в цоколе. Для него достаточно проложить 2 нитки арматуры и залить их бетоном марки М100 или М200. Опалубка может выполняться из кирпича. Внутрь укладывают арматурную сетку из 2-3 жил.

При толщине стен 510-610 мм, опалубку для следующего пояса делают из кирпича. Бетона при этом уйдет намного меньше, поэтому не стоит на нем экономить, использовать лучше М200 или М300.

Армопояс, залитый по всем правилам, является залогом прочности и долговечности здания. Не стоит экономить на материалах. Такая экономия может обернуться неизмеримо большими затратами в будущем.


moifundament.ru

Нужен ли армопояс. Заливка армопояса на газобетоне. Фото-инструкция.

Дома из газобетона пользуются заслуженной популярностью – достоинств у этого строительного материала множество. Но одно из них, которое здорово упрощает строительно-монтажные работы, – большие габаритные размеры газобетонного блока – имеет и обратную сторону медали. Здания, построенные из таких крупных блоков, очень чувствительны к просадке фундамента, при этом не просто разрушаются вертикальные швы, но могут разломаться и сами блоки, поскольку газобетон очень не любит растягивающих и изгибающих деформаций.

Бороться с этой проблемой призвана специальная железобетонная конструкция – армированный пояс (армопояс). Он усиливает стены и сглаживает нагрузки, которые возникают из-за неравномерной осадки фундамента. Если стены газобетонного дома сложены из крупных строительных элементов, которые скреплены тонкими швами из клея или раствора, то в структуру армопояса входят монолитный бетон и усиливающая арматура, уложенная поперечно и продольно. При этом бетон прекрасно выдерживает сжатие, а арматурные составляющие великолепно противостоят растяжению, поэтому такая конструкция, совершенно не деформируясь, выдерживает очень большие нагрузки. Поэтому стена, возведенная на армированном поясе, подвергается очень незначительным воздействиям и не разрушается, поскольку железобетонная конструкция принимает на себя все основные нагрузки.

Так как газобетонные блоки кладутся на очень тонкий скрепляющий слой, то в нем невозможно разместить арматуру. Поэтому в данном случае армопояс выполняется как отдельная конструктивная единица, представляющая собой монолитную часть стены. При этом возникает серьезная проблема – из-за большой разницы в теплопередаче бетона и газобетонного блока армопояс становится температурным мостом (участком, имеющим низкое термическое сопротивление), следовательно, большое значение приобретает наружная теплоизоляция армированного пояса. Чаще всего утепление производится минеральной ватой, пенополистиролом или пенополиуретаном. Для эффективной теплозащиты минимальная толщина утепляющего слоя должна быть 10 см, следовательно, армопояс должен быть уже внешней стены на эту величину.

В стену газобетонного дома должно быть встроено минимум 2 армопояса – перед первым вертикальным рядом, на верхнем периметре фундамента, и над последним вертикальным рядом, на котором возводится перекрытие. Однако если в качестве фундамента дома используется монолитная железобетонная плита, то можно обойтись без нижнего армопояса. Кроме того, армированные пояса рекомендуется устраивать под каждым межэтажным перекрытием. Вертикальный габарит армопояса зависит от характеристик грунта, в котором сделан фундамент, и от конструктивных особенностей дома. На практике чаще всего используется коробчатая конструкция, т. е. ширина армопояса принимается равной его высоте, но следует учитывать, что более высокий армопояс способен выдерживать большие деформирующие нагрузки.

Армированный пояс изготавливается из качественного бетона (марка не ниже М-200) и металлических прутов с площадью поперечного сечения не менее 12 мм. Из прутов собирают каркас, который в поперечном направлении вяжется арматурой с площадью сечения 4-6 мм. Каркас формируется из 2 рядов стержней, которые разнесены по высоте на 10-15 см. Прутья расположены в одной плоскости на расстоянии порядка 10 см друг от друга. Они соединяются между собой в длину металлической проволокой и укладываются при этом с напуском порядка 15 см. Этой же проволокой прутья связываются с поперечной арматурой.

Арматурный каркас помещается в опалубку, но не вплотную, а с небольшим зазором (3-5 см) между прутьями и внутренней поверхностью опалубки. Зазор необходим, чтобы создать наружную заливку прутьев из бетона. Затем снаружи каркаса укладывается утеплительный материал, в опалубку начинают заливать бетонный раствор. В процессе заливки бетон тщательно утрамбовывают. В армопояс при необходимости могут устанавливаться дополнительные детали, например, для крепления кровли. После завершения заливки поверхность конструкции необходимо выровнять при помощи мастерка.

Бетону дают выстояться 3-4 суток, для того чтобы он обрел начальную прочность, после чего можно продолжать кладку стен. Через 7-10 дней можно разбирать опалубку. В процессе созревания бетон надо защищать от воздействия внешних климатических факторов – зимой его согревают утепляющим материалом, а в жаркую погоду поливают водой и укрывают полиэтиленом.
Грамотный монтаж армированного пояса придаст стенам дополнительную прочность и увеличит срок службы дома в несколько раз.

Фото-инструкция заливки армопояса на газобетоне

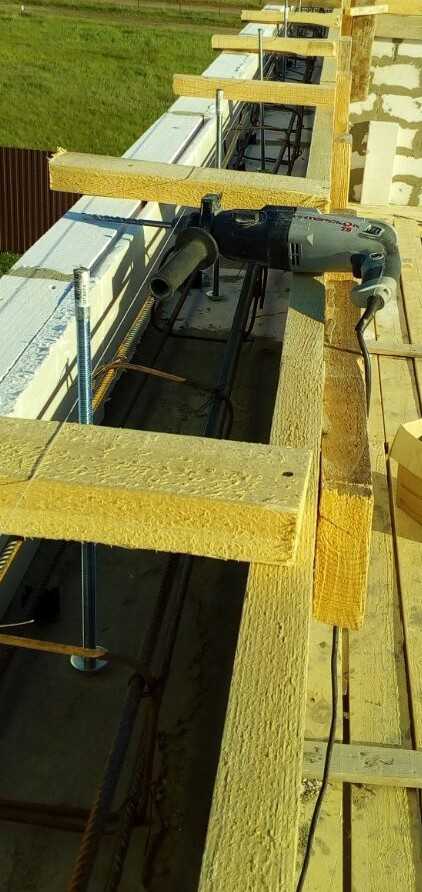

Делаем опалубку.



Для опалубки делаем пирог с улицы: газобетонные блоки 10 см, утеплитель 3-5 см, место для армопояса, съемная опалубка из досок или фанеры. Доски и фанеру прикручиваем длинными саморезами по дереву. Шпильки 12 диаметра расставляем с шагом каждый метр. Для каркаса используем четыре ряда арматуры диаметром 10.

Для вязки арматуры используем вязальную проволоку, пластиковые хомуты в труднодоступных местах и квадраты из гладкой проволоки диаметром 6

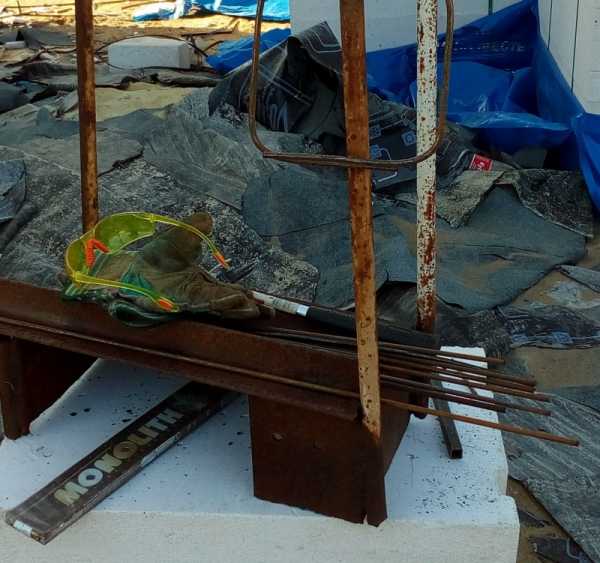

Данные элементы можно гнуть руками например на таком устройстве из уголка и трубы

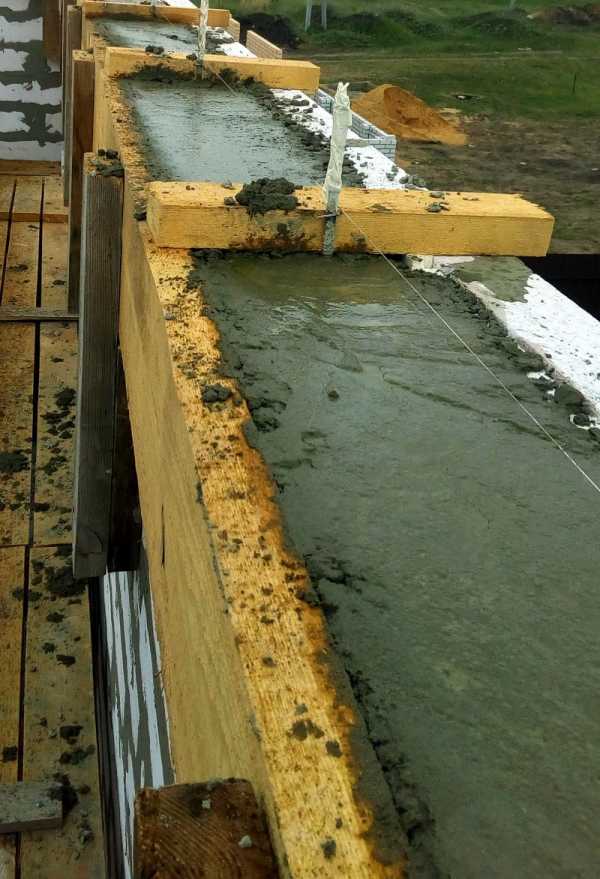

Заливаем армопояс в ручную или бетононасосом. Штыкуем арматурой или вибрируем вибратором. Шпильки оборачиваем молярным скотчем до заливки.

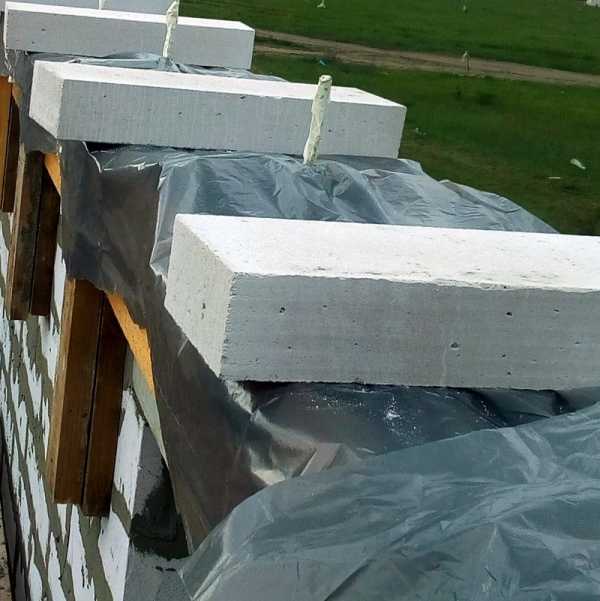

Накрываем армопояс пленкой

Снимаем опалубку через несколько дней

Похожие статьи

znaytovar.ru

Как залить армопояс

Как залить армопояс
Армопояс — это самодельная железобетонная конструкция, компонентами которой являются: каркас выполненный из стальной арматуры и проволоки, который погружен в застывшую смесь цемента, песка и щебня (железобетон). Его предназначение состоит в распределении несущей нагрузки от других элементов здания на стены и для придания этим стенам дополнительной прочности в целом.
Как установить опалубку для армопояса?
Стандартная высота закладываемого армопояса обычно не превышает 30 см, а его ширина должна соответствовать ширине стен, то есть выбранного для возведения стен блока. Для монтажа опалубки при заливке армопояса используется 20 миллиметровая доска, закрепленная по всему периметру с внешней и наружной стороны стен.
Нижняя часть первых досок прикручивается саморезами к самим стенам, а верхние доски установленные по строительному уровню между собой сбиваются кусочками деревянных отходов. В итоге у нас должно получиться что-то вроде корыта высотой 30см и шириной соответствующей ширине стен.
Для придания дополнительной прочности всей конструкции, через каждые 70-90см с наружной стороны опалубки прибиваются вертикальные доски, чтобы предотвратить выдавливание бортов бетонной смесью во время заливки армопояса. В некоторых местах по центру опалубку можно притянуть друг к другу — вязальной проволокой.
Принцип сооружения армированного каркаса для армопояса практически не отличается от создания каркаса для фундамента или оконных перемычек. Он также выполняется из горизонтально уложенных прутьев арматуры диаметром 8-10мм скрепленных между собой внахлест вязальной проволокой по всему периметру стены, и обвязан кольцами из проволоки диаметром 4-6мм. Ниже можно посмотреть рисунок, так наглядно оцените всю сложность выполняемых работ:
Чтобы исключить слишком близкое приближение «арматурного скелета» для армопояса к поверхности последнего ряда блоков, необходимо под каркас в некоторых местах по всей его длине подложить кусочки битого кирпича, таким образом приподняв его на 3-5см.
В качестве бетонной смеси для заливки армопояса применяется обычный цементно-песчаный раствор с добавлением щебня фракции 5-20 или речного песка той же фракции. Замешивать такой раствор лучше с помощью электрических передвижных бетономешалок или на худой конец в ручную. Поднимать на высоту ведрами с помощью веревок имеющих на конце крюк. В процессе заливки бетоном необходимо уплотнять раствор для предотвращения образования пустот и пузырьков воздуха, что снизит прочность конструкции.
Эту работу желательно начинать ранним утром, чтобы успеть сделать за 1 день или понадобится дюжина людей. Поскольку армированный пояс необходимо залить за один цикл не допуская засыхания бетонной смеси и прерывания процесса, то-есть образования обрывов.
В жаркую погоду не забывайте обильно поливать водой всю конструкцию, дабы предотвратить образование трещин, будет хорошо если после каждой поливки вы сверху уложите полиэтиленовую пленку, чтобы не дать влаге быстро испаряться, а бетону быстрее набирать прочность. Примерно через 3-4 дня можно аккуратно снять опалубку.

myremdom.ru

Армопояс своими руками

Армопояс – цельная железобетонная конструкция, устанавливаемая по всему периметру дому и под/над несущими стенами. Иными словами это все тот же фундамент, но только залитый между этажами. А нужен он для того, чтобы придать стенам дополнительную прочность, советую прочитать мою статью — армопояс под мауэрлат.

Опалубка для армопояса своими руками.

Высота армированного пояса обычно составляет порядка 30 см (хотя порой данная цифра может быть чуть больше или меньше), а ширина принимается равной толщине стен. Исходя из этих параметров изготавливается и опалубка. В качестве строительных материалов для нее, как правило, берутся доски толщиной 2 см. Их нижние края саморезами закрепляются на внутренней и внешней стороне стены, а верхние — соединяются между собой обрезками (скрепляющие перемычки можно сделать через каждый метр, их главное предназначение – не дать доскам опалубки прогнуться под тяжестью бетона).

В результате получается своего рода корыто, высотой в  30 см.

Создаем арматурный каркас.

Для каркаса армопояса используют прутья арматуры с диаметром 8-12 мм. При этом прутья должны быть ребристыми, так как к ним легче цепляется бетонная масса.

Выкладывают прутья арматуры в две нитки. На продольные стержни сверху в виде лесенки накладывают поперечные перекладины с шагом в 70 см. В углах сооружения арматуру дополнительно укрепляют приваренными уголками. Полученный каркас либо сваривают, либо связывают с помощью вязальной проволоки и углубляют в бетон примерно на 5 сантиметров, приподняв немного обломками кирпича.

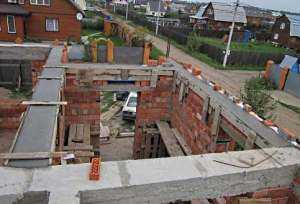

Как залить армопояс своими руками.

Для заливки армирующего каркаса можно использовать обычный строительный бетон. Пропорции для него стандартны: 1 часть цемента, 4 части щебня и 3 части песка.

Важные нюансы:

  1. опалубка обязательно заливается за один цикл;
  2. перед заливкой армопояса при необходимости в опалубку, с шагом в 80-100 см, закладываются шпильки или куски проволоки;
  3. раствор во время заливки периодически должен уплотняться и «протыкиваться» куском арматуры — для выпуска излишков воздуха;
  4. в жаркую погоду конструкцию обильно поливают и накрывают полиэтиленовой пленкой, делают это для того, чтобы влага не испарялась слишком быстро, а бетон, в процессе высыхания, не потрескался;
  5. демонтировать опалубку можно не раньше, чем через дней 5 затвердевания.

Армопояс своими руками, который будет залит, следуя всем приведенным выше рекомендациям и правилам, будет являться залогом долговечности и прочности сооружения, только торопиться во время работы, а также экономить на материалах не стоит.

Армопояс своими руками видео

Рекомендую прочитать:

podmasterij.ru
