Забивка свай осуществляется с помощью

Преимущества ударного погружения свай

Большая скорость выполнения монтажных работ и, следовательно, высокая производительность. Возможность осуществления строительных работ на любом типе почвы. Финансовая экономия. Повышение несущей функции сваи на 30%, так как происходит уплотнение грунта.

Возможность осуществления строительных работ в любой сезон.

Погружение железобетонных свай

В данной статье будут рассмотрены технологии погружения железобетонных свай. Вы узнаете, как выполняется погружение свай методом ударной забивки, статического вдавливания и вибрационных воздействий. Также будет приведена последовательность выполнения работ по обустройству лидерных скважин и созданию буронабивных свай.

Забивание (забивка) свай, (забивные сваи)

Описание технологии

Погружение свай (ударный метод погружения) осуществляется с помощью молотов которые сагрегатированны с копровыми установками, обеспечивающими направленное движение сваи и молота и механизацию вспомогательных операций.

Трубчатые дизель молоты

Трубчатый молот отличается высокой мощностью, надежностью и долговечностью, а также удобством в эксплуатации. По целому ряду параметров данный вид сваебойных молотов имеет неоспоримые преимущества перед традиционными штанговыми.

Технология погружения железобетонных свай.

Итак, сваи — конструктивный элемент, передающий нагрузки от здания (сооружения) на грунты, находящиеся значительно ниже условной нулевой отметки. Железобетонные сваи квадратного сечения 300х300мм, 350х350мм, 400х400ммдлиной от 3м до 16м и составные длинной до 32м являются оптимальным выбором для строительства на слабых грунтах. В мостовом строительстве применяются центрифугированные (полые) свай диаметром 600мм.

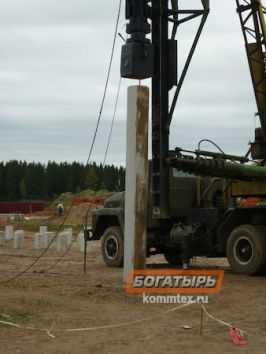

Забивка сплошных свай в Москве

Сваи необходимы для распределения нагрузки сооружения на землю. Чем больше вес здания, тем сильнее сжатие верхних слоёв грунта, что может привести к снижению устойчивости конструкции. С помощью забивки сплошных свай можно обезопасить дом от этого. Они помогут уплотнить верхний слабый слой, перенаправляя основную нагрузку на более плотные части грунта.

Это увеличит величину несущей способности фундамента сооружения.

dom-semei.blogspot.com

Методы погружения свай, технология погружения свай

Применяется различные технологии погружения свай, которые, в общем-то, сводятся к одной цели: погружение сваи в заданном месте, на определенную глубину и под определенным углом.

Сваи, проходя сквозь слои твердого и слабого грунта, равномерно распределяют общую фундаментальную нагрузку по всему периметру строения. Упираясь в нижний твердый слой грунта, свайный ствол обретает устойчивость и не дает предпосылок к «гулянию» всего фундамента.

Сваи подразделяются на два вида:

  • Набивные. Создаются на контрольной точке расположения. Перед непосредственной заливкой свайного столба происходит бурение скважины с помощью специальной техники и установка армированных каркасов.
  • Забивные. На место строительства завозятся уже готовые сваи. Используя крановые установки, их подтаскивают на контрольные точки и производят забивку с помощью молотов.

Рис. 1:  Забивная и буронабивная свая (различие)

Способ погружения свай в грунт будет зависеть от геодезических данных по участку строительства и наличия рядом стоящих объектов. Также выбранный метод погружения в дальнейшем определяет выбор конкретной техники.





Существующие методы погружения свай

Согласно СНИП, погружение свай под фундамент производится различным технологическим оборудованием, выбор которого зависит от длины свай (рассчитывается при проектировании строения) и состояния грунтов.

Погружения свай применяются следующие основные методы:



В зависимости от условий и при необходимости в тех или иных случаях применяются комбинированные методы:

  • виброударный
  • вибровдавливанием
  • с подмывом грунта
  • с использованием электроосмоса



Ударный метод погружения

Наиболее распространен ударный метод применяется с использованием ударного свайного оборудования. Это паровоздушные, гидравлические и дизель-молоты различной мощности.

— Трубчатые дизель-молоты имеют преимущество перед штанговыми, так как при одинаковом весе энергия удара у трубчатых молотов в 2-3 раза выше, чем у штанговых.

— Оборудование навешивается на специальную установку — сваебойную машину и, при забивании сваи наносит сильные удары по ее верхней части. Чтобы торец сваи, по которому наносится удар, не разрушался, применяют специальное оборудование — наголовник.

— Погружение производится до достижения проектной глубины и соответствующего отказа при забивке свай.



Вибрационный метод эффективен при погружении свай в несвязные водонасыщенные грунты. Для этого применяются соответствующие устройства — вибропогружатели, которые через наголовник передают свае вибрацию определенной частоты. При этом грунт под основанием сваи и вокруг нее становится «плывучим», трение резко снижается, и свая погружается за счет собственного веса.



 Наша техника и опыт:





Вибрационный метод погружения свай

Применение вибрационного способа погружения свай обеспечивает меньший коэффициент силы трения между свайным стволом и внутренней поверхностью грунта. Из этого следует, что при таком способе затрачивается намного меньше сил и энергии, чем с использованием забивного метода. К тому же вибрационный способ погружения обеспечивает дополнительное уплотнение грунта вокруг свайного столба, тем самым увеличивая его устойчивость. Значение прессования почвы составляет диаметр сваи умноженный на три. Если грунт довольно слабый, то диаметральное число умножается на полтора или два.

Применяемое оборудование:




Важно! Вибрационный метод погружения незаменим на водонасыщенных почвах.



В зависимости от веса свай используются высокочастотные и низкочастотные вибропогружатели. Если свайный ствол, обычно железобетонный с диаметром от тысячи миллиметров, имеет тяжелый вес, то виброустановка будет с низкой частотой. При легкой массе сваи до трех тонн – с высокой.

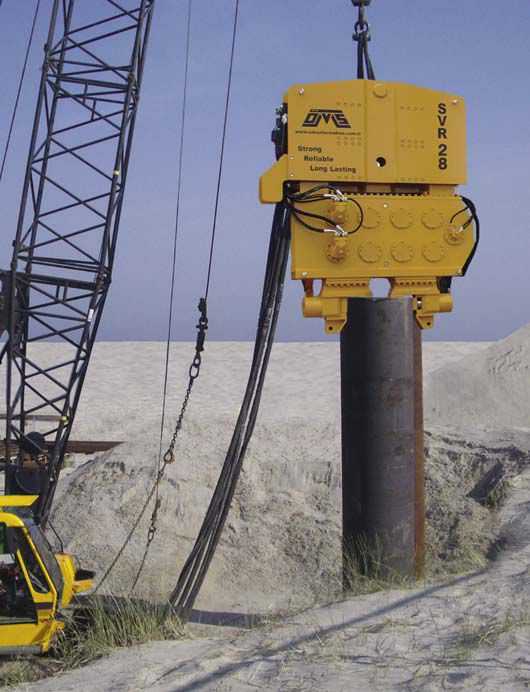

Рис. 2:  Вибрационный метод погружения свай



Процесс погружения:

  • Установка. Сваю устанавливают в вибропогружатель, который перед этим ставится в исходное положение, тщательно выравнивают по вертикали.
  • Погружение. Перед непосредственным опусканием сваи в грунт, вибропогружатель пробно включают, чтобы проверить возможность отклонения. Далее при соприкосновении свайного окончания с поверхностью грунта, установку включают на малую скорость и начинают аккуратным воздействием погружать в почву.


Совет эксперта! Канат с закрепленной вибропогружательной установкой не должен быть натянут, чтобы избежать его разрыва.



  • Технические детали. Под воздействием вибрации сцепление свайного основания с почвой уменьшается. Из этого следует, что свая начинает погружаться под собственным весом и незначительным воздействием нагрузки от вибропогружателя.

Для более быстрого погружения сваи, особенно при наличии плотного грунта, можно использовать вибромолот. Это смешанный вибрационный метод, при котором совмещается два вида воздействия на сваю – удар и вибрация. На погружаемый под собственной массой свайный ствол наносится удар молотом. Удар проходит через наковальню, передается в наголовник и уже через него силовая волна переходит на сваю.





Метод погружения свай вдавливанием

Такой способ установки свай применяется на очень твердых грунтах, кроме скальных пород. Также он не требует предварительного выравнивания рабочей поверхности и проведения исследований по типу грунта.


Совет эксперта! Требуемое количество свай при погружении с помощью метода вдавливания значительно меньше, чем для какого-либо другого способа. Выстаивание такого фундамента до необходимой прочности занимает двадцать восемь суток.



Процесс погружения

  • Установка. Процесс начинается с помещения сваи в рабочее оборудование. После вертикального выравнивания свайный ствол тщательно фиксируют с помощью зажимов.
  • Вдавливание. Первоначально свая опускается на один метр. Метраж определяется по гидродомкратному поршню. Затем все зажимы выключаются, шток перемещается на верхний уровень. Все это осуществляется при холостом рабочем режиме установки. Далее происходит повторный зажим свайного основания и продолжение вдавливающего процесса. Количество повторов зависит от глубины залегания нижней части сваи.
  • Нюансы. Если свая не проходит на нижний уровень, то ее приподнимают и с помощью установки, не прерывая процесс вдавливания, опускают вновь. Причем поднятие осуществляется на малой мощности, тогда как повторный спуск производится на полных оборотах.

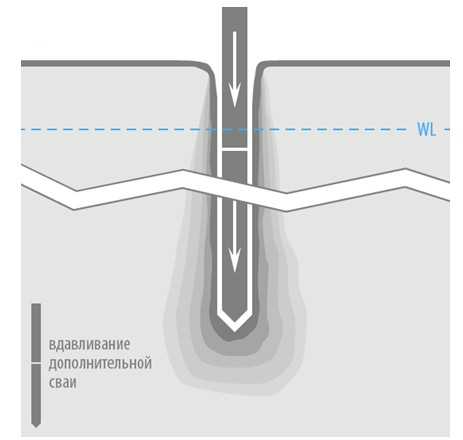

Рис. 3:  Погружение сваи методом вдавливания


Совет эксперта! Спецтехника, применяемая при вдавливающем методе, обладает большими габаритами и может функционировать только на площади свыше пятисот квадратных метров.







Метод погружения свай завинчиванием

Такой способ погружения предназначен для железобетонных или стальных свай, имеющих стальной наконечник. Их завинчивание осуществляется с помощью специально оборудованных установок, которые расположены на раме автотягачей.


Совет эксперта! Железобетонные или стальные сваи с винтовым наконечником предназначены под строительство мостов, линий ЛЭП, вантовых креплений, которые обладают большой нагрузкой.



Свая состоит из двух частей:

  • Стальной башмак, расположенный в нижней части. Он сделан как наконечник в виде конуса и прилегающих лопастей в направлении винта сваи. Также диаметр винтовой концовки больше размера свайного столба.
  • Стержень из железобетона или стали, то есть основной ствол сваи.

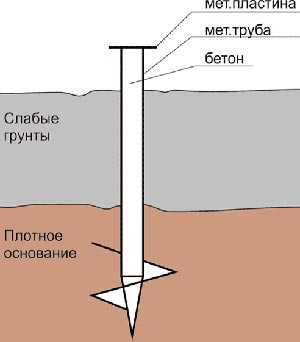

 Рис. 4:  Вид сваи для завинчивания



Процесс погружения:

  • Установка. Сваю в инвентарной оболочке тщательно закрепляют в приводе установки.
  • Погружение. На средней мощности, которая при необходимости регулируется, производится завинчивание свайного ствола в грунт. С помощью трансмиссии крутящий момент переходит на сваю, заставляя ее вращаться. При плотной грунтовой проходимости возможно поднятие сваи и повторный ее спуск.
  • Перестановка. После достижения необходимой глубины залегания винтовую сваю разжимают и осуществляют перестановку техники на следующую контрольную точку.


Совет эксперта! Разница метода завинчивания от других способов заключается в использовании инвентарных оболочек, тогда как в остальных случаях применяется наголовник.

Рис 5:  Погружённая свая



Видео завинчивания сваи





Буронабивной метод погружения свай

Такой способ заключается в создании свай сразу на строительном участке. Начальная свая похожа на продольный арматурный прут, опоясанный более мелкими прутками. В последствие, такая армированная конструкция проходит стадию заливки бетонной смесью.

Буронабивные сваи устанавливаются двумя способами: с обсадными трубами и без них.


Совет эксперта! Необходимо тщательно следить за целостностью свайного ствола, так как при силовом воздействии практически невозможно проверить его целостность.

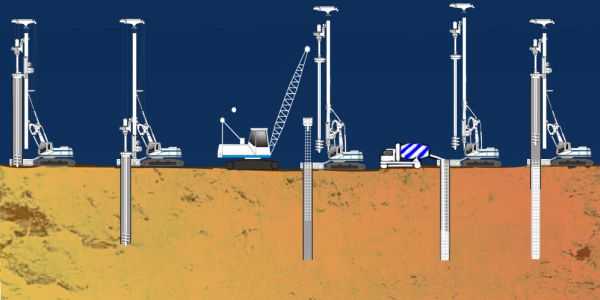

Рис. 6:  Буронабивной метод погружения сваи

Процесс погружения без обсадных труб

  • Скважина. С помощью специального оборудования с ударным или вращательным буром создается вертикальный тоннель. По ходу бурения вливается бетонный раствор, который играет роль в укреплении стен скважины.
  • Каркас. Арматура располагается в зависимости от будущей нагрузки, либо по всей длине сваи, либо частично.
  • Бетонирование. Заливка бетона производится с помощью специальной трубы. Чтобы смесь распределилась равномерно по всему свайному столбу, трубу поднимают и опускают, проталкивая бетон к низу. Также на ее конце установлен вибратор, который прессует бетонную смесь.

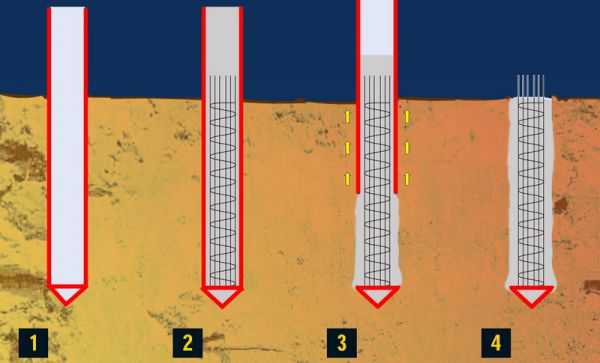

Рис. 7:  Процесс создания буронабивной сваи

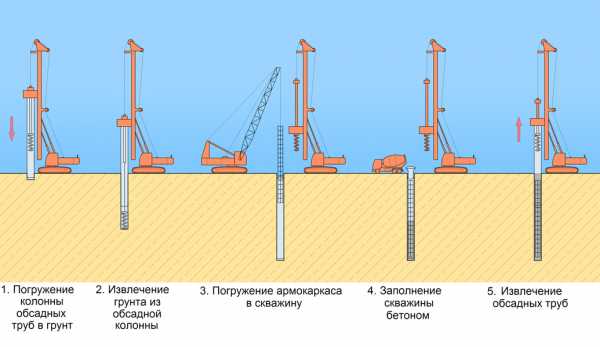

Процесс погружения с обсадными трубами:

  •  Установка. В пробуренный вертикальный тоннель устанавливается обсадная труба, которая предохраняет стенки от осыпания.
  • Создание сваи. Внутри обсадной трубы выкладывается армированный каркас, который впоследствии бетонируется.
  • Нюансы. Обсадную трубу можно как оставить в свайной скважине, так и вытащить. От этого будет зависеть тип выбираемой трубы.



Преимущества ударного погружения свай

  • Большая скорость выполнения монтажных работ и, следовательно, высокая производительность.
  • Возможность осуществления строительных работ на любом типе почвы.
  • Финансовая экономия.
  • Повышение несущей функции сваи на 30%, так как происходит уплотнение грунта.
  • Возможность осуществления строительных работ в любой сезон.



Заказ погружения свай

Наша компания занимается работами по забивке свай и готова оказать вам любые услуги по погружению свай в землю. Рекомендуем также почитать об условиях аренды сваебоя. Оставь заявку и мы свяжемся:



Полезные материалы


Установка свай

В зависимости от типа применяемых свай, будут отличаться и способы их установки.



Журнал погружения свай

«ООО Богатырь» — это ответственный подход к выполнению работ по забивке свай, оперативность и высокое качество получаемого результата.



Акт осмотра свай до погружения

На странице Вы найдёте пример акта осмотра свай до погружения, а так же сможете скачать образцовый экземпляр акта осмотра свай.







kommtex.ru

Методы забивки свай — Блог о потолках

    Дата: 07-08-2015Просмотров: 1764Рейтинг: 16

С предприятий строительной индустрии или с баз комплектации строительных организаций деревянные и железобетонные сваи, шпунтовые сваи и стальные трубы доставляют в подготовленном виде к месту работ.

Схемы дизель-молота.

Забивка свай происходит при помощи удара, вибрации, вдавливания, завинчивания, с использованием электроосмоса и подмыва. Эти методы можно также комбинировать. Эффективность использования какого-либо из данных методов зависит в большей степени от фунтовых условий.

Список всех необходимых элементов для устройства забивных свай:

    специальные молоты;наголовник;копры;сваебойные самоходные установки;вибропогружатель.

Вернуться к оглавлению

Схема забивки свай.

Технология основывается на использовании энергии удара, под действием которой сваи внедряются в фунт. По мере пофужения они смещают частицы фунта в стороны, частично вверх (на дневную поверхность), частично вниз.

В результате пофужения сваи вытесняют объем фунта, который практически равен объему их пофуженной части. Таким образом дополнительно уплотняется фунтовое основание. Зона уплотнения фунта вокруг свай распространится в плоскости, нормальной к продольной оси свай, на расстояние, которое равняется 2-3 диаметрам свай.

Ударная нафузка на оголовок свай создается специальными механизмами — молотами различных типов, при этом основными из них являются дизельные. На стройплощадках применяются трубчатые и штанговые дизельные молоты.

Ударная часть штанговых дизельных молотов — подвижный цилиндр, который перемещается в направляющих штангах. В процессе падения цилиндра на неподвижный поршень в камере сгорания энергия будет подбрасывать цилиндр вверх, после чего произойдет удар.

В трубчатых дизельных молотах неподвижный цилиндр, который имеет шабот (пяту), является направляющим устройством.

Ударная часть молота — поршень с головкой. Воспламенение смеси и распыление топлива происходит при ударе головки поршня по сферической впадине цилиндра, куда подается топливо. У штанговых дизельных молотов число ударов в 1 минуту равняется 45-60, а у трубчатых — 45-55.

Основной показатель, который характеризует погружающую способность молота — энергия каждого удара. Она зависит от энергии сгорания топлива, веса и высоты падения ударной части. Значения энергии удара (кДж) количественно могут быть определены по следующим формулам:

    для штанговых молотов: E = 0,40 Qh;для трубчатых молотов: E = 0,90 Qh.

Чертеж ростверка.

где Q — вес ударной части молота (H), h — высота падения ударной части (м).

Для конкретных строительных условий молот подбирается по необходимой номинальной энергии 1 удара и коэффициенту применимости молота.

Необходимая номинальная энергия удара: Eн > 25P, где Р — расчетная нагрузка на сваи (Н).

По значению Ен, которое было получено, подбирается молот (по специальным справочникам), после чего его проверяют по коэффициенту применимости молотов, который определяется из отношения веса молотов и свай к энергии удара. Формула: К = (Q1 + q) / Eн, где Q — собственный вес молота (Н), q — вес сваи (вместе с весом наголовника и подбабка, Н).

Значение варьируется от 3,5 до 6 (будет зависеть от типа молота и материала сваи). К примеру, для забивки железобетонных свай штанговым дизельным молотом к = 5, свай из дерева к = 3,5, трубчатым молотом — соответственно к = 6 и к = 5.

К молоту в комплект входит в большинстве случаев наголовник, который нужен для того, чтобы закрепить сваи в направляющих установки свай, предохранить головы свай от разрушения ударами молотов и равномерно распределить удар по площади свай.

Внутренняя полость наголовника обязательно должна соответствовать размерам и очертанию головы сваи.

Для того чтобы забивать сваис целью удержания молота в рабочем положении, установки и подъема сваи в заданном положении, применяются специальные подъемные устройства, которые называются копрами.

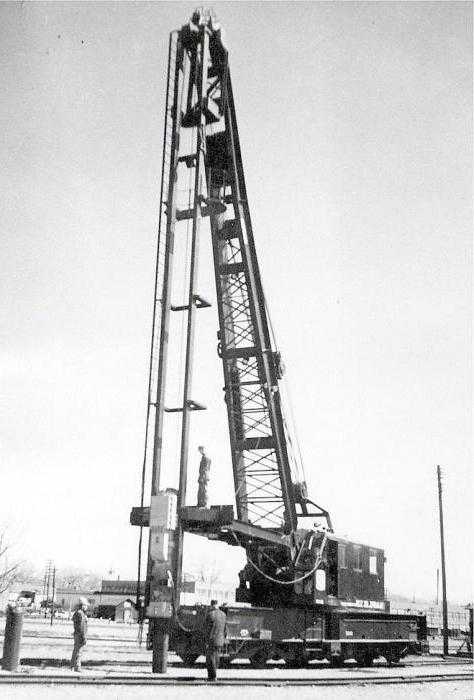

Основная их часть — стрела, вдоль которой установлен перед погружением молот и опускается по мере его забивки. Наклонные сваи погружаются копрами со стрелой, которая наклоняется. Копры бывают самоходные — на базе кранов, автомашин, тракторов и экскаваторов, на рельсовом ходу (металлические универсальные башенного типа).

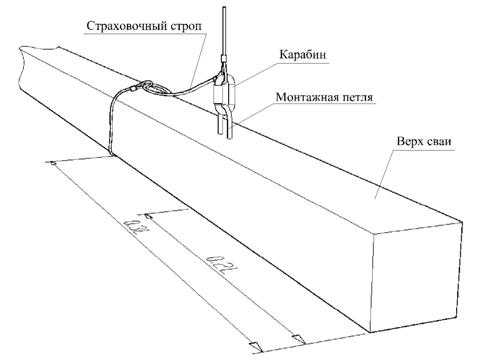

Схема строповки свай.

Универсальные копры имеют большую собственную массу (до 20 т вместе с лебедкой). Демонтаж и монтаж данных копров и устройство рельсовых путей для них являются весьма трудоемкими процессами, в связи с чем их используют для забивки свай, которые имеют длину более 12 м, при большом объеме на объекте свайных работ.

В гражданском и промышленном строительстве самыми распространенными являются сваи длиной 6-10 м. Их забивка выполняется при помощи самоходных сваебойных установок. Подобные сваебойные установки могут совершать маневры и имеют устройства, которые механизируют подъем и подтаскивание сваи, установку в наголовник головы сваи, выравнивание стрелы.

Вернуться к оглавлению

Технология забивки свай начинается с опускания на наголовник молота после установки данной конструкции на фунт и ее выверки. Свая погружается в фунт под действием веса молота. Для обеспечения правильного направления сваи начальные удары производятся с офаничением энергии удара.

Далее энергия удара молота постепенно увеличивается до максимальной. Свая от каждого удара пофужается на конкретную величину, которая будет уменьшаться по мере углубления. В дальнейшем наступит момент, когда после каждого залога конструкция будет пофужаться на одинаковую величину, которая называется отказом.

Забивка свай происходит до достижения расчетного отказа, который указан в проекте. Измерение отказов необходимо выполнять с точностью до 1 мм.

Отказ равен средней величине после замера погружения конструкции от серии ударов, которая называется залогом. При забивке паровоздушными молотами одиночного действия либо дизельными молотами залог принимается равным 10 ударам. При забивке молотом двойного действия — количество ударов за 1-2 минуты.

Если средний отказ в 3 последовательных залогах не превысит расчетного, процесс забивки считается законченным.

Конструкции, которые не дали контрольного отказа, после перерыва (4 дня) нуждаются в контрольной добивке. Если глубина погружения не достигнет 85% проектной, при этом на протяжении 3 последовательных залогов будет получен расчетный отказ, понадобится выяснить причины данного явления и с проектной организацией согласовать порядок ведения свайных работ в дальнейшем.

Вернуться к оглавлению

Схема погружения буро-завинчивающихся свай.

Данный метод основывается на значительном уменьшении в процессе вибрации коэффициента внутреннего трения в грунтах и сил трения по боковой поверхности сваи.

При вибрировании благодаря этому для погружения данной конструкции требуется в некоторых случаях в десятки раз меньшее количество усилий, чем при ударном методе. При этом наблюдается виброуплотнение. Зона уплотнения составит 1,5-3 диаметра сваи (будет зависеть от вида грунта и его плотности).

Сваю при вибрационном методе погружают при помощи специальных механизмов — вибропогружателей. Вибропогружатель представляет собой электромеханическую машину вибрационного действия. Он подвешивается к мачте установки погружения подобных конструкций и соединяется наголовником.

Действие вибропогружателя основывается на принципе, при котором вызываемые центробежные горизонтальные силы дебалансами вибратора взаимно ликвидируются, в то время как вертикальные будут суммироваться.

Масса вибросистемы (наголовник, вибропогружатель, свая) и амплитуда колебаний должны обеспечивать разрушение структуры грунтов с необратимыми деформациями.

В случае выбора низкочастотных погружателей, которые применяются при погружении железобетонных тяжелых конструкций и оболочек, понадобится, чтобы момент эксцентриков превысил вес вибросистемы не меньше, чем в 7 раз для легкого грунта и в 11 раз для среднего и тяжелого фунта.

Схема фундамента из буронабивных свай.

В тяжелый суглинок или глину при вибрационном погружении под нижним концом конструкции образуется глинистая перемятая подушка, которая вызовет значительное снижение (до 40%) несущей способности. Для того чтобы можно было устранить возникновение данного явления, конструкцию погружают на заключительном отрезке, который имеет длину 15-20 см, при помощи ударного метода.

Чтобы погрузить легкие (массой до 3 т) сваи и металлический шпунт в грунт, который не оказывает большого лобового сопротивления, необходимо применять высокочастотные вибропогружатели с подрессоренной пригрузкой. Они состоят из вибратора, приводного электродвигателя и подсоединенного к вибратору дополнительного груза при помощи системы пружин.

Технология вибрационного метода наиболее эффективна при водонасыщенных несвязных фунтах.

Использование вибрационного метода для пофужения конструкций в плотные маловлажные фунты может быть лишь в случае устройства лидирующих скважин, то есть при предварительном выполнении другого процесса, который требует буровых механизмов.

Вернуться к оглавлению

Виброударный метод пофужения забивных свай при помощи вибромолотов является более универсальным.

Самыми распространенными являются пружинные вибромолоты, которые работают следующим образом. При вращении валов с дебалансами в разных направлениях вибровозбудитель совершает периодические колебания. Когда зазор между конструкцией и ударником вибровозбудителя меньше, чем амплитуда колебаний вибровозбудителя, ударник время от времени ударяет по наковальне наголовника.

Вибромолоты могут увеличить энергию удара и повышать сопротивление фунта пофужению свай.

Масса ударной части вибромолота, если ее использовать для пофужения железобетонных конструкций, должна составлять не меньше 50% от массы конструкции.

В строительстве используется и метод, который основывается на воздействии вибрации и статического пригруза. Вибровдавливающее устройство состоит из 2 рам.

На задней раме находится электрогенератор, который работает от двигателя трактора, а также двухбарабанная лебедка. На передней раме находится направляющая стрела и блоки, через которые будет проходить вдавливающий канат от лебедки к вибропогружателю. Когда вибровдавливающее устройство займет рабочее положение (крюк подвески устройства должен находиться над местом погружения свай), вибропогружатель опускается вниз, наголовником соединяется со сваей и поднимается в верхнее положение, при этом свая устанавливается на место ее забивки.

После включения устройства и лебедки конструкция погружается благодаря собственному весу, весу устройства вибропогружателя и части трактора.

Метод следует выбирать исходя из имеющихся условий.

Свайные фундаменты на забивных сваях обустраиваются для объектов, которые возводятся на слабых, пучинистых и сильно увлажненных грунтах.

Свайное основание решает проблему передачи несущих нагрузок от сооружения на пласты твердого грунта, которые обычно находятся ниже рыхлых и водонасыщенных слоев. Методы и технология забивания ж/б свай не меняются уже много лет – с тех пор, как забивные сваи начали применять в жилищном и промышленном строительстве. Как осуществляется забивка свай методом статического вдавливания и при помощи вибрационного воздействия на опоры, как обустраивать лунки-лидеры, и другие работы по забивке свай – в руководстве ниже.

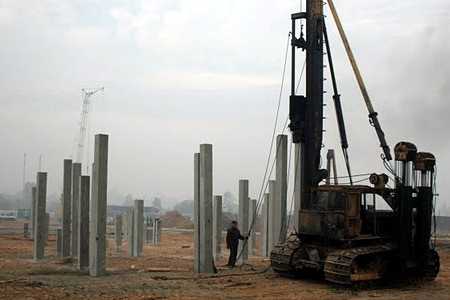

Машинные установки для забивания свай

Технология забивания свай

Основные строительные и производственные моменты, которыми оперирует технология забивки свай:

Перевозка ж/б опор на стройплощадку пир помощи специального низкорамного прицепного оборудования, и укладка для временного хранения высотой не более трех ярусов. Свайная укладка при транспортировке и хранении фиксируется специальными деревянными упорами и стальными тросами.

Доставка свай, разгрузка и переноска к месту забивания осуществляется только при помощи спецтехники;Согласно плана строительных работ составляется схема перемещения копровых забивных механизмов и схема забивки свай. Сваи раскладываются на стройплощадке таким образом, чтобы быть в зоне досягаемости копровой установки при переезде на другое рабочее место. Расстояние между местами складирования свай не должно быть больше радиуса захвата копровой лебедки для перетаскивания ж/б опор;Сваебойные машины могут базироваться на колесном или гусеничном шасси, аренда оборудования производится заранее с учетом особенностей строительства;

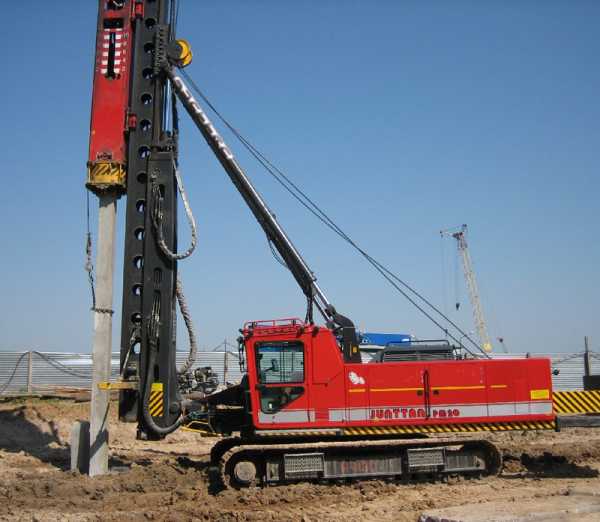

Колесный и гусеничный сваебой

Вся забивка бетонных свайпроходит по заранее составленной схеме, в которую включается и план перемещения сваебойной машины по участку с учетом раскладки свай. Также забивка железобетонных свай основывается на проекте свайного поля и свойствах грунта на площадке.

В песчаном грунте и на супесях забивка жб свай проводится поочередно и по рядам, на глине и суглинках в грунте со средней плотностью технология забивания осуществляется по спиральной схеме, в грунтах с высокой плотностью слоев – по секциям;Проводятся землеройные работы — распланировка участка и разработка котлована. Планировка по осям свайного поля – по крайним границам и по нулевому уровню. Разметка проводится с обустройством обноски и строительного шнура;Последний шаг — пробная забивка сваи.

Ее проводят с тем, чтобы определить плотные слои грунта на глубине забивки сваи, которые могут стать препятствием для погружения опоры. Если такие слои обнаружены, то забивка свай проводится с предварительным бурением лунки-лидера. Пробные сваи (или мини сваи) погружаются в противоположных углах площадки и по центру свайного поля в количестве до шести единиц.

Пробная забивка свайной опоры

Сама технология забивки ж/б опор включает в себя следующие операции:

На теле сваи через каждый метр краской намечаются линии, по которым можно визуально отследить глубину погружения свайногостолба;Сваю цепляют к лебедке сваебойной установки, чтобы копр смог подтянуть бетонную опору к месту погружения;Сваю стропят за специальные стальные петли для монтажа, которые при отливке опоры заделываются в бетон конструкции;Столб поднимают и ставят строго вертикально, чтобы он острым торцом упирался в твердый слой грунта. Затем верхний торец сваи передвигается под ударную поверхность молота;Молот без усилия опускают на опору и фиксируют в таком положении, затем корректируют столб во избежание возможного отклонения при забивке свай.

Корректировка ведется совмещением по вертикали оси сваи осью ударной частью молота;Далее установка начинает забивать столб грунт, пока он не погрузится на 1,5-2 метра. Амплитуда ударов – 0,3-0,4 метра;Первый метр оборудование работает на уровне мощности 50-75% от максимальной, затем ударные усилия прилагаются с максимальной амплитудой до полного погружения сваи или расчетного отказа. Корректировка вертикальности проводится при необходимости тросовой оттяжкой или боковыми упорами.

Важно: Если сваю не получается забить до расчетной глубины с первого погружения (например, при очень плотном грунте), ее оставляют на 5-7 дней, чтобы грунт под острием столба разрыхлился. Через неделю сваю можно забить повторно до отказа.

Забивание опоры гидравлическим дизель-молотом

Способы забивания свайных столбов

Для забивки ж/б свай применяют следующие технологии:

Метод ударной забивки применяется почти всегда.

Ударным забиванием свая подвергается воздействию вертикальных усилий от молота. Такая технология применяется для забивки квадратных, круглых, прямоугольных опор. Масса сваи ограничивается только весом бойка молота: если сваю забивают в плотные слои грунта, то вес бойка должен умножаться на 1,5 от веса сваи, в грунте со средней плотностью вес бойка умножается на 1,25 от веса опоры.

Вибрационное погружение свайных опор заключается в забивке сваи под вибропогружателем, который работает с низкой амплитудой колебаний. Усилия от вибрационных волн передаются через опору на грунт, в результате чего силы трения поверхности сваи о грунт уменьшаются, а грунт становится рыхлым, позволяя свае заглубляться в почву под своим весом. Эффективность вибрационного погружения зависит от таких условий:

    Частота вибрации;Масса вибропогружателя;Масса свайного столба из железобетона.

Забивка гидромолотом

При использовании ударной забивки обычных и мини свай работает копр, оборудованный дизельным, механическим, паровоздушным или гидравлическим молотом. Копровая установка оборудована специальной мачтой, которая работает на подъем и опускание сваи в расчетное место. Молотом осуществляется непосредственно погружение сваи методом ударного забивания.

    Дизельный молот распространен более широко, и используется повсеместно;Молот механической забивки практически не применяется из-за устаревшей и неэффективной технологии;Паровоздушный молот также малоэффективен при забивке даже мини свай, поэтому используется редко;Мощные гидравлические молоты используют в копровых установках на гусеничном шасси в многоэтажном и крупномасштабном строительстве.

Вибрационная забивка менее эффективен предыдущей технологии, поэтому применяется, если другие методы не работают на конкретном участке. Например, ударная технология работы с забивными сваями запрещена в черте города, чтобы не вызвать разрушений соседних объектов.

Метод вибрационного погружения

Метод вдавливания — это воздействие на ж/б столб вертикальных постоянных нагрузок. Технологически метод заключается в следующем:

    Опора фиксируется в специальном технологическом отверстии сваевдавливающей установки при помощи гидроцилиндров;Гидроцилиндры опускаются вниз на один метр, после первого цикла гидроузел отпускает сваю и поднимается вверх, затем операция повторяется до проектной глубины погружения.

Вдавливание свайных опор

Метод забивки с параллельным лидерным бурением – это технология предварительного бурения лидерных скважин-лунок, после чего опоры погружаются при помощи вибрационной или ударной установки. Лидерные лунки-скважины бурятся на глубину, меньшую на один метр от расчетного погружения сваи.

Лидерный метод бурения используется по необходимости – например, если невозможно забить железобетонный столб другим способом из-за большой плотности грунта или глубоко залегающего слоя песка, а также при затрудненном вертикальном позиционировании опоры (здесь лидерная лунка направляет сваю вертикально вниз).

Лидерная технология – это дополнение к другим методам погружения свай, и с ее помощью можно без риска разрушений забивать опоры ударным методом рядом с застройками, и не соблюдать допуски безопасных расстояний от других объектов, так как при забивании ж/б опор в предварительные скважины минимизируются динамические нагрузки, передаваемые через слои грунта на фундамент соседних сооружений.

Бурение лидерных скважин

Как устроены буронабивные сваи

Буронабивные свайные опоры из железобетона обустраиваются в грунте заливкой заранее армированной скважины бетонным раствором.

Такие сваи используются как в индивидуальном строительстве, так и при возведении крупных промышленных объектов любого назначения, даже стратегического. Технология создания опоры буронабивного типа позволяет сделать ее как подручными средствами, без применения спецтехники и сложного строительного оборудования, с небольшими размерами столба, так и с использованием спецтехники и сложных технологий, позволяющих создавать крупногабаритные железобетонные конструкции любого диаметра. При этом обычные, например, ударные, методы забивания свай предполагают работу сваебойных установок со сваями размером ≤ 40 х 40 см.

Устройство буронабивной сваи

Как создать буронабивную опору:

    Оборудованием для шнекового бурения пробуривается скважина требуемой глубины. Бурение осуществляется с параллельной установкой обсадных труб, не позволяющих грунту осыпаться в скважину и проникать в нее грунтовым водам;В скважину опускается заранее связанный или сваренный круглый армирующий каркас;В скважину заливается бетонный раствор, при этом обсадная труба постепенно вынимается – по мере поднимания уровня бетона.

Важно: недостаток такого создания буронабивной сваи один, но существенный – нужно подождать, пока бетон не схватится и не затвердеет, а это 28 суток согласно расчетам по набору начальной прочности бетона. Такое замедление строительного процесса заставляет обращаться к другим методам, описанным выше.

Источники:

blog-potolok.ru

Способы погружения свай и технология их проведения

Фундамент — это основа любого строения, поэтому на начальном этапе строительства зданий и сооружений ему уделяют особое внимание. Возвести его можно с применением различных способов. Но если стоит вопрос организовать надежный и долговечный фундамент в короткий срок, то отдают предпочтение варианту, который предусматривает использование свай. Они поставляются заводами-изготовителями в готовом виде, поэтому остается лишь осуществить их монтаж.

При помощи ударного метода погружения свай в грунт, можно выполнять большие объемы работ в кротчайшие сроки.

Технология погружения свай в грунт является особой. Тут необходимо соблюдать множество нюансов и осуществлять работу поэтапно. Только тогда можно быть уверенным в том, что ее удастся завершить успешно и точно в срок. При этом следует сразу сказать о том, что существует несколько основных способов погружения свай в грунт, и у каждого своя технология монтажа. Следует рассмотреть их подробно.

Ударный метод: технология проведения

Чтобы осуществить погружение свай таким методом, потребуется следующее:

Схема забивания свай в грунт.

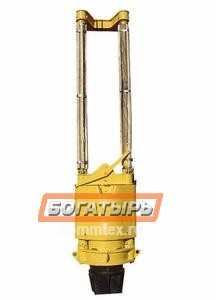

  • трубчатые или штанговые дизель-молоты;
  • комплект наголовников;
  • рулетка;
  • копры.

Данный метод основан на применении энергии удара, под действием которой сваи начинают углубляться в грунт. По мере погружения они смещают почву в стороны, частично вверх, частично в низ. В результате этого сваи вытесняют лишний грунт и одновременно производят его уплотнение. Ударный метод предусматривает использование специального оборудования — трубчатых или штанговых молотов различных типов. Именно с их помощью создается нагрузка на сваи.

Ударная часть молотов представлена подвижным цилиндром, который открыт снизу и перемещается в направляющих штангах. Когда осуществляется его падение на неподвижный поршень, то в камере сгорания происходит выброс энергии. Благодаря этому цилиндр подбрасывает вверх. В результате происходит удар по сваям. После чего данный цикл повторяется. Проводят это до тех пор, пока свая не будет полностью погружена в грунт. Таким способом осуществляется заглубление, когда используется штанговое оборудование.

При применении трубчатых молотов погружение свай происходит немного иначе. В данном случае оборудование имеет неподвижный цилиндр, который оснащен шаботом. Он представляет собой направляющую конструкцию. Ударная часть молота здесь представлена подвижным поршнем с головкой, когда происходит выброс и сгорание топлива, осуществляется с помощью нее погружение сваи в грунт.

Перед тем как использовать этот метод погружения, необходимо оснастить молот специальным наголовником. С помощью него можно будет зафиксировать сваю в установке правильно и предохранить ее верхнюю часть от разрушения во время ударов по ней. Поэтому удастся избежать необходимости в ее замене в ходе проведения монтажных работ. Кроме того, специальный наголовник позволяет равномерно распределять удары по всей площади сваи. Важно, чтобы его внутренняя часть соответствовала очертанию и размерам головки погружаемых конструкций.

Для подъема и последующей установки сваи в требуемом положении необходимо использовать специальные устройства под названием копры. Основная часть такого оборудования представлена стрелой, вдоль нее монтируется перед погружением и опускается в дальнейшем молот. Использовать в ходе этого лучше самоходные копры на базе кранов или экскаваторов.

Схема забивной сваи с размерами.

Начинать забивку, используя этот метод, необходимо с разравнивания площадки и последующей установки сваи в грунт и ее полной выверки. Затем осуществляется опускание молота на наголовник в очень медленном темпе. Под его действием свая начнет понемногу опускаться в грунт. Для того чтобы ее направление не сместилось, забивку необходимо осуществлять на низких оборотах, а потом можно их увеличивать до тех пор, пока оборудование не станет работать на максимальной скорости. Когда будет замечено, что после каждой забивки свая остается на той же глубине, то есть погружение дальше не идет, то на этом можно будет завершать ее ввод в грунт. Соответственно, понадобится прекратить работу дизель-молотов. После чего, используя ударный метод, можно производить по такой же схеме погружение в грунт остальных готовых свай.

Преимущество такого способа состоит в том, что можно провести работы в короткий срок. Это особенно важно, когда возникает необходимость создать фундамент для строений с большой площадью.

Кроме того, ударный метод позволяет сэкономить немало денежных средств, так как идет сокращение трудозатрат.

Вернуться к оглавлению

Метод вдавливания: технология проведения

Метод вдавливания является очень популярным способом погружения в грунт свай. Его используют преимущественно на плотных почвах. В ходе его проведения используется следующее:

Схема вдавливания свай в грунт.

  • специальная установка;
  • мощное крановое оборудование;
  • рулетка для проведения разметки территории.

Данная технология предусматривает, в первую очередь, загрузку в рабочий орган вдавливающего оборудования сваи. Ее устанавливают вертикально, а затем зажимают в механизме. После чего наступает этап вдавливания. Сначала свая погружается в грунт на величину поршня гидродомкрата (до 1 метра), которым оснащена рабочая установка. Далее осуществляется разжим сваи в механизме. Затем шток гидродомкрата устанавливается в верхнее положение, при этом оборудование работает на холостом ходу. После происходит повторное зажимание сваи, а потом цикл вдавливания происходит вновь. Такие работы проводятся несколько раз.

Когда свая перестает реагировать на вдавливания, то есть больше не уходит в грунт, то ее вытаскивают из почвы на величину, которая равна длине ее стороны. После чего ее вновь опускают при помощи рабочей установки, функционирующей на малых оборотах. При этом вдавливания вновь продолжаются. Здесь уже оборудование работает на максимальных значениях. В ходе это погружается свая на принятый шаг, предусмотренный технологическим циклом. Далее производится ее повторное извлечение по описанной схеме, а потом вновь наступает этап вдавливания. Все это проводится до тех пор, пока свая не войдет на необходимую глубину.

Схема взаимодействия свай с грунтом.

Важно заметить, что при использовании метода вдавливания не требуется производить выравнивание площадки. Кроме того, нет необходимости изучать тип грунта. Для вдавливания свай подходит любой тип почвы. Все это позволяет проводить работы в самые сжатые сроки. При этом надежность фундамента здесь обеспечивается высокая. Ведь метод вдавливания предусматривает погружение готовых свай на значительную глубину. Набирает прочность созданное основание всего в течение 28 суток.

При использовании такого способа можно применять меньшее количество свай. Метод вдавливания предполагает уплотнение грунта, вследствие чего уменьшается его рыхлость. Благодаря этому отпадает необходимость использования чрезмерного количества свай.

Но следует знать, что такой метод погружения имеет несколько существенных недостатков. Так, техника, предназначенная для вдавливания, отличается большими габаритами. Поэтому она может работать только на строительных площадках величиной от 500 м2. Стоимость вдавливания свай с помощь профессионального оборудования выходит на порядок больше, чем при применении первого способа.

Вернуться к оглавлению

Вибрационный метод: технология проведения

Нередко погружают сваи при помощи вибрационного метода. Здесь уже используется следующее оборудование:

Схема вибрационного метода погружения свай.

  • сваепогружающая установка;
  • вибромолоты;
  • подрессоренная пригрузка;
  • вибропогружатель.

Такой метод позволяет провести работы быстрее, чем при применении ударного. Все эти способы обеспечивают отличный результат. Воспользовавшись этим методом, можно будет также рассчитывать на частичное уплотнение грунта при создании свайного основания. Погружение конструкций здесь уже осуществляется при помощи специальных механизмов под названием вибропогружатели. Каждое такое устройство представляет собой электромеханическую машину. Она оказывает вибрационное действие. Ее подвешивают к сваепогружающей установке и соединяют с наголовником сваи. Действие вибрационного погружателя основано на прицепе, в ходе которого вызываются дисбалансы, в результате них возникают горизонтальные центробежные силы, они взаимно ликвидируются, а вертикальные суммируются. При проведении этого процесса наблюдается разрушение структуры грунта. В нем происходят необратимые деформации.

Воспользоваться таким методом погружения свай следует в том случае, если строительные работы осуществляются на водонасыщенных грунтах. Если же почва является плотной и сухой, то тогда лучше использовать вибромолоты. Наиболее часто применяют те, которые относятся к пружинному типу. Их работа основывается не только на совершении ударов о головку свай, но еще и на дисбалансах, которые возникают при вращении валов. Важным является то, что при увеличении сопротивлений в ходе погружения свай в грунт установка начинает увеличивать мощность ударов и уровень вибраций. Все это осуществляется в автоматическом режиме, так как у вибромолотов предусмотрена функция самонастройки.

Вернуться к оглавлению

Подведение итогов

Такие основные методы погружения готовых свай существуют в настоящее время. Все эти способы являются актуальными и имеют свои достоинства. Каким именно методом воспользоваться — решать вам. Но можно с уверенностью сказать, что каждый из представленных вариантов обеспечит отличный результат. При этом важно учесть, что реализовать самостоятельно любой представленный метод не удастся. Ведь здесь необходимо использовать специальное оборудование. Оно является дорогостоящим.

Кроме того, необходимы навыки в проведении такой ответственной работы, ведь каждый метод имеет свою технологию погружения свай. Поэтому потребуется обратиться к специалистам.


moifundament.ru

Погружение железобетонных свай

В данной статье будут рассмотрены технологии погружения железобетонных свай. Вы узнаете, как выполняется погружение свай методом ударной забивки, статического вдавливания и вибрационных воздействий. Также будет приведена последовательность выполнения работ по обустройству лидерных скважин и созданию буронабивных свай.

Свайный фундамент особенно необходим там, где состояние грунтов не позволяет выстроить надежное основание под здание другими способами. Сваи позволяют передать нагрузку от строения на более твердый грунт, находящийся на значительной глубине.

Наша компания осуществляет погружение железобетонных свай на любом участке, даже если он находится в районе с плотной застройкой и имеет различные геологические характеристики грунта (кроме скального).



Технология забивки железобетонных свай

В принципе, сама технология забивки железобетонных свай уже многие годы остается неизменной. За эти годы накоплен большой опыт производства свайных работ, и настоящие профессионалы знают его до тонкостей.

Основными мероприятиями, отражающими весь технологический процесс, являются:

  • Доставка железобетонных свай на место производства работ и их складирование. Сваи поставляются на объект в низкорамных полуприцепах, в которых они укладываются в 2-3 яруса. Во избежание сдвигов укладка закрепляется боковыми и продольными упорами и фиксируется с помощью стальных тросов. Между ярусами свай располагаются деревянные прокладки, которые гасят вибрации, возникающие во время транспортировки. Для разгрузки и складирования железобетонных конструкций на объекте задействуются стреловые краны соответствующей грузоподъемности.
  • Составление плана производства работ: устанавливаются пути передвижения копровых установок по строительной площадке. Подбираются места обустройства расходных складов свай, они должны находиться в зоне досягаемости копровой установки, чтобы сваебой с помощью лебедки имел возможность подтянуть ЖБ сваю к месту забивки; Устанавливаются пути передвижения копровых установок по строительной площадке. Подбираются места обустройства расходных складов свай, они должны находиться в зоне досягаемости копровой установки, чтобы сваебой с помощью лебедки имел возможность подтянуть ЖБ сваю к месту забивки;
  • Доставка и монтаж необходимого сваебойного оборудования (если Вы заказываете погружение свай у нас – этот пункт сводится к прибытию на место мобильной сваебойной установки). Колесные сваебойные машины (УСА, БМ-811) перебазируются на место строительства своим ходом, транспортировка гусеничных осуществляется с помощью тягачей, оборудованных траловыми прицепами.Колесные сваебойные машины (УСА, БМ-811) перебазируются на место строительства своим ходом, транспортировка гусеничных осуществляется с помощью тягачей, оборудованных траловыми прицепами.


Рис: Перевозка гусеничного сваебоя

  • Разработка очередности забивки свай и схемы передвижения сваебойной установки. Схема забивки ЖБ свай подбирается на основе проектного плана свайного поля и характеристик почвы на территории объекта. В несвязном грунте применяется рядовая последовательность, при которой копр по очереди забивает все ряды свайного поля. В глинистой и суглинистой почве средней плотности реализуется спиральная схема, в высокоплотном грунте — секционная;
  • Планировка строительной площадки (если это необходимо). Вертикальная планировка площадки предусматривает обустройство котлована на указанную в проекте глубину. Для его создания привлекаются гусеничные экскаваторы и грузовые машины для перевозки выработанной почвы. Также может использоваться грейдер, в таком случае извлекаемый грунт экскаватор выгружает на бровке котлована, после чего почва передвигается грейдером на место складирования, откуда разгружается по грузовикам для дальнейшей транспортировки. Разработка котлована проводится последовательно, ярусами глубиной в 1-1.5 метра;
  • Разбивка осей свайных рядов с применением геодезических приборов.  Также размечаются базисные оси свайного поля (его крайние контуры) и нулевой уровень погружения свай (высота расположения их голов над почвой). Для выполнения разметочных работ используются обносные доски, между которыми натягивается мягкая проволока либо бечевка;


Рис: Схема разбивки свайного поля

  • Осуществление пробной забивки. Пробная забивка свай необходима для выявления высокоплотных глубинных слоев грунта, которые могут стать помехой для реализации метода забивки. При их обнаружении принимается решение о выполнении последующих свайных работ с применением технологии лидерного бурения. Пробные сваи забиваются в количестве 4-6 штук на противоположных участках и в центре свайного поля.
  • Последовательная забивка свай.

Смотрите так же:

Непосредственная забивка железобетонных свай состоит из следующих этапов:

  • На стволе сваи с шагом в 1 метр с помощью краски наносятся размерные отметки, по которым инженеры визуально определяют уровень погружения конструкции;
  • Находящаяся на расходном складе свая зацепляется с помощью лебедки копровой установки (на самой свае расположены монтажные петли под грузовой крюк), после чего копр подтягивает столб к месту погружения;

Рис: Схема строповки свай

  • Выполняется строповка сваи. Конструкция фиксируется за верхнюю монтажную петлю с помощью карабина лебедки стрелового крана, дополнительно закрепляясь скобой страховочного стропа в нижней части;
  • Свая поднимается в воздух, перемещается в вертикальное положение и упирается острием грунт, после чего ее верхняя часть подводится под наголовник дизельного молота;
  • Молот опускается по копровой мачте и фиксируется на свае, производится корректировка положения столба и сопоставление его вертикальной оси с осью ударной части дизель-молота;
  • Оператор копрой установки запускает дизель-молот. До тех пор, пока столб не погрузится в почву на глубину 1.5-2 метров, молот наносит удары с амплитудой движения в 30-40 сантиметров с мощностью в 25-30% от максимальной. Такие удары выполняют направляющую функцию;


Рис: Установка сваи в исходное положение

  • Далее дизель-молот начинает работать на полной мощности, осуществляется погружение сваи до наступления рассчитанного в проекте отказа. Во время забивки постоянно проверяется вертикальность вхождения столба в грунт, при выявления отклонений от вертикальной оси его положение корректируется с помощью оттяжки тросом либо боковых упоров.

Важно! Если проектный отказ сваи не удается получить с первого раза (причиной тому может стать чрезмерное уплотнение грунта), столб оставляется на 3-7 дневной «отдых», в процессе которого грунт под острием разуплотняется, после чего свая добивается повторно.

Рис: Забивка железобетонных свай

Методы погружения свай

Для погружения железобетонных свай применяются такие методы:

  • Ударный – наиболее широко применяемый  в строительстве.

При осуществлении ударной забивки погружение свай происходит под воздействием вертикально направленных динамических нагрузок, оказываемых на сваю дизельным либо гидравлическим молотом копровой установки.

По ударной технологии могут погружаться сваи всех сечений (квадратные, круглые и прямоугольные). Наибольший возможный вес погружаемой конструкции зависит от массы ударного бойка сваебоного молота: если забивка происходит в плотной почве, масса ударного бойка молота должна соответствовать 1.5 массы сваи, в среднеплотной почве — 1.25.

Рис: Забивка свай штанговым дизельмолотом

Технологические особенности ударной забивки при использовании дизельных и гидравлических молотов отличаются. При погружении свай дизель-молотами на столб передается не только ударная энергия от падающего бойка, но и взрывная энергия от детонации воздушно-топливной смеси в камере сгорания, расположенной на шаботе (неподвижно зафиксированной на свае части молота).

Часть ударной энергии используется для подкидывания ударной части в верхнее положение, после чего боек падает повторно, еще часть — передается на ствол сваи.

Рис: Забивка свай гидравлическим молотом

Особенности конструкции гидромолотов позволяют контролировать как падение, так и поднятие ударного бойка, что делает технологию забивки более эффективной — оператор может точно задать требуемую амплитуду движения и энергию удара молота. Это позволяет подобрать оптимальный режим ударной забивки сваи исходя из конкретного типа грунта.

  • Вибрационный метод погружения свай.

Данный метод заключается в погружении сваи под воздействием низкоамплитудных вибрационных колебаний, которые вырабатывает закрепленный на копровой установке вибропогружатель. В результате таких воздействий вибрация через столб передается на соприкасающиеся с ним слои грунта, что приводит к уменьшению сил трения почвы со стенками сваи.

При этом в самом грунте из-за вибраций нарушаются структурные связи, он разуплотняется и железобетонная конструкция под собственным весом и массой вибропогружателя опускается в почву.

Рис: Вибропогружение стальной трубчатой сваи

Эффективность вибрационной технологи погружения ЖБ свайзависит от трех ключевых факторов:

  • Частоты колебаний, которые вырабатывает вибропогружатель. Она может варьироваться в пределах от 400 до 2600 колебаний в минуту;
  • Веса вибропогружателя;
  • Веса самой сваи.

Важно! Вибрационный метод менее продуктивен, чем ударная забивка, однако в некоторых случаях он является единственно возможной технологией погружения. Поскольку забивка свай в черте плотной городской застройки не допускается из-за деструктивных воздействий на фундаменты уже существующих зданий.

  • Метод вдавливания.

Погружение свай методом вдавливания заключается в воздействии на железобетонную конструкцию вертикально направленных статических нагрузок, сила которых превышает силу сопротивления почвы.

Важно! Данная технология считается наиболее прогрессивной, она обладает высокой эффективностью в любых типах грунтов, при этом вдавливание свай не сопровождается негативными воздействиями на фундаменты близстоящих сооружений.


Рис: Установка для вдавливания железобетонных свай

Последовательность реализации метода вдавливания свай следующая:

  • Свая устанавливается в технологическом отверстии СВУ (сваевдавливающей установки) и фиксируется в нем с помощью гидравлических цилиндров;
  • После того как цилиндры зажимают сваю они начинают двигаться вниз (величина их передвижения зависит от характеристик СВУ, стандартный ход — 1 м.), после первого цикла вдавливания узел разжимается и поднимается в первоначальное положение, после чего вновь сжимает сваю и операция выполняется повторно.

Данный процесс повторяется до тех пор, пока свая не будет погружена на проектную глубину.
Технология бурения лидеров заключается в обустройстве предварительных скважин для последующего погружения ЖБ свай вибрационным либо ударным методом. Глубина лидерных скважин должна быть на 0.5-1 м. меньше, чем проектная глубина погружения свайного столба.

Необходимость использования лидерного бурения возникает в случае невозможности погружения свай обычными методами из-за высокой плотности грунта, наличия глубинной песчаной прослойки либо при проблемах с вертикальным позиционированием погружаемой сваи (в таких ситуациях лидерная скважина выполняет направляющую функцию).

Рис: Лидерное бурение при погружении ЖБ свай

Важно! Лидерное бурение позволяет реализовывать метод ударного погружения вблизи существующей застройки, поскольку при забивке столбов в скважины значительно уменьшается динамическая нагрузка, которая через почву передается на основания зданий.

Буронабивные сваи — это железобетонные опоры, которые создаются непосредственно в грунте. Сфера применения буронабивных свай крайне широкая — от индивидуального строительства, где они создаются с помощью подручных средств (ручных либо механизированных буров), до крупномасштабных проектов, которые требуют обустройства ЖБ свай увеличенного диаметра (у буронабивных свай он может быть любым, тогда как большинство сваебойных установок работают со сваями сечением не более 40*40 см).

Рис: Последовательность обустройства буронабивных свай

Технология обустройства буронабивных свай следующая:

  • С помощью установки шнекового бурения создается скважина проектной глубины. Бурение ведется под защитой обсадных труб, которые препятствуют осыпанию почвы и заполнению скважины грунтовыми водами;
  • В скважину устанавливается арматурный каркас цилиндрической формы;
  • Производится закачивание бетонной смеси в скважину, по мере ее заполнения изымается обсадная труба.

Важно! Единственным недостатком данного метода является необходимость выжидать время, необходимое для отвердевания бетона (свыше 28 дней), тогда как на фундаменте из забивных ЖБ свай можно начинать строить сразу же после его обустройства.

  • комплексные (сочетающие различные методы погружения свай)

Наша компания погружает железобетонные сваи 300х300 мм. длинной до 12 метров и 350х350 мм длинной до 8 м. ударным способом или с производством лидерного бурения (там, где обычный ударный метод невозможен из-за близости других строений). Свяжитесь с нами и получите грамотную консультацию: Контакты.

Ударный метод забивки железобетонных свай

Для применения ударного метода нужна копровая установка, оборудованная специальным молотом. Сама установка необходима для подъема и установки сваи в нужном месте. Для этого копровая установка имеет мачту. Молот же осуществляет непосредственную забивку свай. Для этого применяются различные молоты:

  • дизель-молот – наиболее распространенный вид молотов
  • механический молот (на сегодняшний день безнадежно устарел)
  • паровоздушный (так же редко применяется в современном строительстве)
  • гидравлический (наиболее мощный молот, применяемый на копровых установках на гусеничном ходу при крупномасштабном и многоэтажном строительстве)

Заказать погружение железобетонных свай

Наша компания использует мощный дизель-молот, установленный на автомобильную копровую установку с поворотной платформой, что позволяет погружать 16 свай, длиной до 12 метров с одного места. Таким образом, наша бригада может за один день погрузить до 30 железобетонных свай, что подтверждает высокую эффективность применяемого нами оборудования.

Благодаря профессионализму наших сотрудников и мобильности нашей техники, забивка необходимого количества свай производится в самые короткие сроки. Обращайтесь, мы будем рады Вам помочь в  Контакты либо заполнив форму ниже:

Так же рекомендуем посмотреть:


Наша компания занимается забивкой свай — обращайтесь, поможем!



ustanovkasvai.ru

Установка копровая для забивки свай: характеристика

Постройка многих современных сооружений требует обязательного наличия свай в грунте. С этой целью используется установка копровая, о которой и поговорим подробнее в данной статье. Изучим ее параметры и возможности.

Определение

Установка копровая – это специальная строительная машина, созданная для забивания большого количества свай в грунтовое покрытие. Железобетонные сваи могут быть как круглого, так и квадратного сечения. При этом выпускаются они цельными или составным. Забивка свай может также происходить не только на строительных площадках, но и с целью укрепления откосов, траншей, котлованов, укрепления береговой линии.

Основные принципы функционирования

Установка копровая, вне зависимости от того, какой тип молота она использует, работает по следующей схеме. Машина становится на точку работы и благодаря своей лебедке подвигает к себе со склада уже готовую к монтажу сваю, а затем выводит ее на уровень наголовника молота. Затем опора фиксируется в вертикальном положении на точке, и машина совершает несколько ударов. После этого выполняется контроль вертикальности сваи (при необходимости этот параметр корректируется). Далее свая забивает в грунт до запланированной глубины или же до заранее предусмотренного отказа, то есть до минимально возможного уровня погружения после ударов на последнем метре внедрения опоры в грунт.

Разновидности погружателей свай

Забивка свай – это процесс очень ответственный и достаточно трудоемкий, требующий внимания, терпения и определенных знаний и навыков. И осуществляется он особым органом копра, который может быть или молотом, или же вибровозбудителем.

Молот в свою очередь бывает следующих типов:

  • Механическим.
  • Паровоздушным.
  • Гидравлическим.
  • Вибрационным.
  • Пневматическим.
  • Дизельным.

На последнем варианте остановимся детальнее, так как в строительстве он получил самое большое распространение. Дизельный молот – это самый простой и надежный орган для забивания свай. Он работает по такому принципу: когда свая располагается под оголовком молота, его активируют и приводят в действие, то есть ударную часть приподнимают специальной кошкой и сбрасывают вниз. В момент падения ударной части в камере сгорания происходит возгорание дизельного топлива, взрыв и взлет бойка на некоторую высоту. Его падение и вызывает удар по шаботу. Весь этот процесс повторяется циклически до тех пор, пока машинист копра своей командой не прекратит подачу дизельного топлива.

Дизель-молоты трубчатого типа используют с целью внедрить железобетонные сваи во все грунты, кроме скал. Такие молоты способны безаварийно функционировать в достаточно широком температурном диапазоне: от — 40 до +40 градусов Цельсия, что позволяет их эксплуатировать даже в холодных регионах. Однако важно понимать, что, как и любые другие дизельные агрегаты, описанные молоты требует обязательного прогрева перед эксплуатацией.

Гидравлический молот

Гидромолот по некоторым техническим параметрам значительно превосходит своего дизельного собрата. Но при этом гидравлический аналог стоит гораздо дороже.

Молот гидравлического типа опережает дизельный вариант по следующим характеристикам:

  • Ниже уровень шума.
  • Ниже уровень вибрации почвы.
  • Выше моторесурс.

Кроме того, гидромашиной можно забивать сваи очень близко от расположенных рядом зданий. Лёгкость регулировки мощности позволяет гидравлическому аппарату с высочайшей точностью дозировать силу наносимого удара, которая довольно часто зависит от условий грунта конкретной местности.

Эксплуатационными издержками, по словам специалистов, можно считать сложное техническое обслуживание и более высокие квалификационные требования, которыми обязан обладать машинист копра.

Взяв за основу установку «Юнттан ПМ-25», изучим ее технические характеристики:

  • Длина сваи не должна превышать 16 метров.
  • Направляющая мачта имеет длину 19,7 метра.
  • Вес ударной части – 5 тонн.
  • Общий вес – 11,7 тонны.
  • Ход ударной части – 1 метр 20 сантиметров.
  • За одну минуту количество ударов составляет от 40 до 100.

Чем перемещается копер?

Доставка и установка копра на месте его работы осуществляется с помощью ходового устройства, которое может представлять собой:

На каждом из указанных базовых элементов обязательно монтируется двигатель, трансмиссия, аппаратура для контроля и управления оборудованием всего копра.

Типы рабочей платформы

Установка копровая может быть как поворотной, так и фиксированной. Модели последнего типа имеют возможность вбивать сваи только на месте своего расположения, а поворотный вариант позволяет забивать в грунт сваи по периметру дислокации машины. У колесных копров угол вращения ограничивается 260 градусами, а гусеничные агрегаты и вовсе способны вращаться на все 360 градусов.

Также в зависимости от функциональных возможностей копры разделяют на простые, полууниверсальные и универсальные.

Универсальные модели наделены возможностью регулировать вылет и наклон мачты, полууниверсальные машины могут лишь изменять наклон, а простые имеют фиксированную мачту и потому выполняют лишь строго вертикальную забивку свай.

Технические показатели копров

Если не вдаваться в тонкости отдельных моделей копров, то в целом их параметры будут иметь такй вид:

  • Забиваемые сваи могут иметь длину от 8 до 20 метров.
  • Грузоподъемность колеблется в диапазоне от 2 до 21 тонны.
  • Мачты имеют вылет 1-8 метров.
  • Электрические двигатели обладают мощностью 7-96 кВт.
  • Высота копра составляет 10-28 метров.
  • Наклон мачты может быть равен 1:3 – 1:10 тангенса угла.

Самоходные копровые установки имеют возможность вбивать сваи самых разных типов, среди которых:

  • Полые круглые.
  • Сваи-оболочки.
  • Элементы прямоугольного сечения.
  • Конструкции квадратной формы.

Выбор железобетонного изделия, впоследствии забитого в землю и соединяемого с копровой установкой, зависит от того, какой именно сваебойный механизм наголовника будет использоваться. К слову, сваебой – сменная деталь, которая соединяет сваю непосредственно с навесным оснащением для забивки.

Маятниковая машина

В свою очередь копер маятниковый используется для забивания в грунт наклонных свай. Это особенно актуально во время проведения работ по портовому строительству. Такие машины полностью механизированы и позволяют вбивать сваи из дерева и железобетона как вертикально, так и под определенным углом. При этом длина изделия может быть равна 35 метрам, а вес достигать порядка 30 тонн.

Копер маятниковый во время своей работы способен установить свою стрелу под требуемым углом и очень часто имеет телескопические направляющие, что позволяет перемещать стрелу и разворачивать ферму в горизонтальном направлении на все 360 градусов.

При этом важно понимать, что монтажу копра следует уделять самое пристально внимание. Укладка путей и подмостей должна быть выполнена с особой тщательностью и максимально возможной высокой точностью. Особо проверяют противовесы, количество которых должно обеспечивать устойчивость всей машины. При транспортировке молот всегда необходимо опустить в нижнюю крайнюю точку и надежно закрепить с целью исключения вероятности возникновения опасной аварийной ситуации или получения травмы обслуживающим персоналом. Также не надо применять тяжелое сваебойное оборудование для забивания легковесных свай.

fb.ru

технология, виды и способы размещения

Строительство свайного фундамента

Фундамент – это опора любой конструкции. При строительстве зданий используются различные виды оснований. Выбор в конкретном случае определяется характеристиками грунта на строительном участке, экономической целесообразностью, габаритами и массой возводимой конструкции, временным фактором. Если необходимо быстро построить сооружение на почвах со слабыми несущими свойствами, то часто используют свайные разновидности фундаментов. Опоры применяют готовые, произведенные на заводе, либо изготавливают на месте. Погружение свай выполняют, используя различные методы. Технология проведения работ в каждом случае отличается. От правильного выбора способа установки зависит время строительства, денежные и трудовые затраты.

Железобетонные опоры

Классификация свай

Сваи нашли свое применение при строительстве фундаментов различных объектов на грунтах, обладающих слабыми несущими свойствами. Ими также укрепляют боковые стенки котлованов, предотвращая возможность возникновения обрушений.

Виды свай, классифицируемые по разным признакам, представлены в таблице далее.

Классификационный признакРазновидности свайных опор
1используемый для изготовления изделий материалстальные, бетонные, деревянные, железобетонные
2конструкция опоркруглые, прямоугольные, многоугольные, составные и цельные, без уширения и с ним, квадратные, сплошные, пустотелые, винтовые, конические и призматические
3способ монтажанабивные, погружаемые
4характер опирания внутри почвысваи-стойки, висячие опоры

Железобетонные разновидности изделий могут быть армированы поперечно либо нет, с ненапрягаемой или напрягаемой продольно расположенной арматурой.

Набивные виды свай устраивают путем заливки бетона непосредственно в грунт, а погружаемые – это готовые изделия, которые монтируют наклонно либо вертикально.

Выбор метода погружения свай в значительной степени зависит от выбранной их разновидности по конструкции и материалу.

Установка свай

Методы погружения свай

Методы, с помощью которых выполняют установку свай, делятся на ударные и безударные. Первые – это высокоэффективные технологии, которые используют на практике, если диаметр монтируемых опор большой или почва плотная. Они наиболее распространены.

Когда на строительном участке грунт неплотный, сыпучий либо происходят регулярно подтопления, тогда применяют безударные методы установки. При этом требуемый результат достигается применением опор специальной конструкции, размягчением почвенной массы. Затраты труда в итоге снижаются примерно на 20-40 %.

Разновидности наиболее распространенных способов погружения свай представлены далее в таблице.

УдарныеБезударные
1вибрационныйподмыв грунта и вдавливание
2ударныйэлектроосмос
3виброударныйзавинчивание

Чтобы правильно подобрать метод монтажа свай в грунт, следует детально ознакомиться с плюсами и минусами каждого. При этом нужно учитывать геологические особенности участка, а также характеристики выбранных для строительства фундамента изделий.

Ударная технология погружения

Погружение свай данным методом основано на использовании энергии от удара. Под ее действием опоры заглубляются в почву, которая при этом смещается вверх, вниз и по сторонам. В процессе происходит уплотнение грунта (в радиусе 2-3 свайных диаметров), а также частичное его вытеснение на поверхность.

Ударный метод монтажа

Для забивания в строительстве задействуют копры, которые создают ударное воздействие на опоры. Данная спецтехника оснащается штанговыми либо трубчатыми молотами.

Забивка свай штанговыми молотами происходит так:

  • ударная часть оборудования, которая представлена размещенным между направляющих штанг подвижным цилиндром, падает на поршень;
  • при этом происходит в камере сгорания выброс энергии;
  • из-за этого цилиндр подкидывает вверх;
  • под действием силы притяжения молот падает, осуществляется при этом удар по опоре;
  • весь цикл происходит до того, пока погружаемые сваи не окажутся забитыми до требуемой глубины.

Если используются трубные установки, то забивание происходит несколько иначе. Связано это с особенностями устройства и работы оборудования. Цилиндр, оснащенный шаботом (направляющими), не движется. Ударной частью выступает движущийся поршень с головкой. Когда топливо сгорает, тогда он ударяет по свае, зафиксированной с помощью закрепленного на молоте наголовника. Из-за этого контактная (верхняя) часть опоры не получает повреждений, а энергия по ударной площади равномерно распределяется.

Важным моментом является выбор наголовника с внутренним диаметром, соответствующим по размеру забиваемому столбу. Это обеспечивает сохранение вертикального положения опорой после установки ее по уровню при работе молота.

Если заранее заготовить требуемое число опор для взведения основания, то весь процесс проведения строительства ускорится.

Так как в работе задействуют специальную технику, самоходную или передвигающуюся по рельсам, то предварительно разравнивают всю площадку.

В вертикальном положении столбы закрепляются на имеющие вид стрел копры.

В самом начале процесс забивания происходит весьма медленно, потому что важно задать правильное направление погружения свае, чтобы не было ни малейших отклонений. При достаточном заглублении столба скорость работы поднимается до максимально возможного своего значения.

Погружение завершается, если достигнута глубина, указанная в проекте, либо нет движения столба некоторое время под ударами молота.

Применение ударного метода погружения достаточно распространено при возведении самых разных сооружений, что обусловлено высокой скоростью проведения работ, сравнительной их простотой, возможностью получения прочного фундамента. Это оптимальный вариант, если нужно построить здание большой площади, потому что снижаются затраты труда и денежных средств.

Вибрационный метод

Вибрационная технология погружения свай основывается на придании устанавливаемым столбам колебаний. Их действие через опоры распространяется по грунту, уменьшая его сопротивляемость. При этом сила трения между контактирующими поверхностями почвы и свайной конструкции снижается, что приводит к возможности понижения вдавливающего воздействия в несколько раз по сравнению с ударным способом.

Вибропогружение

Процесс требует использования вибропогружателя – электромеханической техники, которая работает по принципу поддержания дисбаланса вибратора. При этом складываются только вертикальные силы, а горизонтальные игнорируются. Результатом вибраций является разрушение различных типов грунта, приводящих к понижению его плотности и смещениям. Рабочая частота находится в диапазоне 400-450 колебаний в течение минуты.

Вибрационный метод позволяет применять изделия с сечением, превышающим 1 м. За четверть метра до проектной глубины вибрации прекращают и добивают столбы молотом. Это делается для более надежного их закрепления.

Если на неплотных грунтах используются нетяжелые сваи, длина которых не превышает 3 м, то необходимая амплитуда колебаний должна составлять больше 1500 в минуту. Это необходимо, чтобы ускорить заглубление и сохранить несущие характеристики почвы.

Пружинные вибромолоты получили наибольшее практическое распространение. Колебания создаются из-за вращения в разных направлениях их дисбалансных валов. Техника способна работать в автоматическом режиме, что ускоряет рабочий процесс и оптимизирует силу воздействий по его ходу.

Вибропогружение – это оптимальный метод для чрезмерно увлажненных песчаных почв. В сухих местностях понадобится предварительно с помощью буровой установки углубиться до определенной отметки. Слои глины проходят, повышая частоту колебаний. Погружение с помощью вибраций проводят при плотной застройке, только если техника работает в режимах без резонанса.

Виброударный способ погружения

При виброударном методе сваи погружаются в результате совокупных воздействий ударов молота и вибраций с одновременным применением статической нагрузки.

Виброударный метод в действии

Рабочая установка по конструкции отличается от вибрационной и ударной. Она оснащена двумя рамами. На первой закреплен электрогенератор с 2-мя барабанами и лебедкой. На второй раме установлены направляющие с блоками и вибропогружателем. При начале работы последний элемент установки наголовником соединяют со столбом, поднимая после вверх. Установленная правильная свая под действием вибраций, собственной массы и ударов молота заглубляется в почву.

Виброударный способ совмещает в себе ударный и вибрационный методы погружения свай. Это упрощает работу. Данный вариант погружения позволяет использовать столбы до 6 м длиной, а при больших значениях данного параметра сложнее свайные опоры выставить в требуемом направлении, вдобавок можно их повредить.

Установка свай вдавливанием, вибровдавливание

Вдавливание столбов – достаточно эффективный, популярный метод их погружения. Он применяется при любых типах грунта на строительном участке. При этом предварительное выравнивание площади рабочей площадки не требуется, что ускоряет строительство. Также вдавливание менее опасно для окружающих построек, чем погружение опор виброударным либо вибрационным способами.

Реализация технологии вдавливания на практике

Применяются для работы столбы 3-6 м длиной круглого сечения. Величина вдавливающего усилия находится обычно в диапазоне до 350 кН.

Технология предусматривает вдавливание опор под действием статической нагрузки. Установка проходит в несколько этапов:

  • придают свайной опоре требуемое положение;
  • фиксируют сверху заглубляемого столба оголовок;
  • используя стрелу рабочего агрегата, выполняют вдавливание.

Если свая перестает вдавливаться, то ее поднимают на некоторую высоту, опуская после обратно и продолжая при этом процесс монтажа. Так проделывают до погружения столба на требуемую по проекту глубину.

Фундамент, возведенный по технологии вдавливания – это надежное основание для здания. При погружении столбов происходит уплотнение почвы и ее рыхлость уменьшается, что дает возможность использовать меньшее количество свай.

Недостатки метода вдавливания следующие:

  • большие габариты используемой техники, из-за чего применять ее можно только при площади стройплощадок более 500 м.кв;
  • стоимость проведения работ выше, чем при их выполнении ударным способом.

Для ускорения и облегчения процесса погружения оказывают дополнительно вибрационные воздействия на сваю. Вибровдавливание эффективнее обычного вдавливания, при этом возможность разрушения или деформации опор сводится к минимуму. Если грунт плотный, то предварительно бурят скважины требуемых размеров, которые определяют нужное направление установки опоры.

Завинчивание

Технология с применением завинчиваемых опор предназначена для возведения фундаментов под малоэтажные, нетяжелые сооружения на подтапливаемых либо неустойчивых типах грунта. Она относительно несложная и применяется в регионах с различным климатом.

Завинчивание винтовых свай вручную

Для завинчивания используются только винтовые сваи. Наличие лопастей позволяет вкручивать их в почву без специальной техники. Это также придает дополнительную стойкость к вырывающим воздействиям и горизонтальным сдвигам. Винты делают из железобетона либо стали.

Винтовые сваи используют без проблем при близком расположении различных построек. Просадка грунтовой массы под объектом не происходит.

Погружение свай с подмывом грунта

Технология погружения забивных свай с помощью подмыва грунта находит применение, если грунт рыхлый либо сыпучий. Максимально эффективен метод, когда необходимо заглубить опоры, имеющие большой диаметр или длину, либо оба параметра вместе.

Схема погружения опор с подмывом

Сущность способа заключается в том, что под воздействием сильного напора воды происходит размывание горной массы. Жидкость в заглубление подают по трубам, расположенным сбоку или в центре столба, диаметр которых составляет от 3,8 до 6,2 см. В результате этого происходит размягчение и разрыхление почвы. Вода также размывает стенки выемки, а трение опоры при установке о грунт уменьшается.

Под действием собственной массы столб погружается в скважину, при этом лишний грунт выдавливается на поверхность.

Боковое расположение трубок – это оптимальный вариант, позволяющий облегчить процесс погружения из-за значительного уменьшения бокового трения. Подающие воду концы располагают на расстоянии 30-40 см от острия сваи. Минимальная величина давления внутри труб составляет минимум 500 кПа.

Метод подмыва нельзя применять, если присутствуют почвенные слои, которые могут просесть. Также запрещено использование способа. Когда существует достаточная вероятность разрушения близлежащих построек. Подмыв заканчивают на глубине примерно от 0,5 до 2 м от проектной, чтобы не нарушить несущий слой.

Принцип технологии электроосмоса

Технология электроосмоса

Электроосмос – это технология, которая предполагает подключение к сваям электродов: к одной положительного, а к другой отрицательного. При этом во время погружения вода будет стекаться к опоре со знаком минус, чем облегчит ее продвижение.

Чтобы ускорить процесс, применяют специальную забивную установку. Когда ток будет отключен, тогда первоначальные свойства грунта восстановятся.

Схемы размещения свайных опор

Погружение свай при строительстве фундамента по любой технологии выполняют строго по схеме. Ее составляют заранее на этапе проектирования. С этой целью учитывают следующие факторы:

  • план участка, предназначенного под застройку;
  • конструктивные особенности создаваемого сооружения;
  • характеристику грунта.

Пример схемы свайного поля

На практике получили распространение следующие виды схем расположения опор основания:

  • рядовая;
  • спиральная;
  • секционная.

Первый вариант отличается несложным планированием и простотой реализации. Он считается оптимальным выбором на сыпучих гравийных либо песчаных типах грунта. На плотных разновидностях почв, где существует большая вероятность возникновения усадок, не рекомендуется применять рядовую схему расположения опор.

Монтаж свай по спирали выполняют от центра основания к его периметру или наоборот. Благодаря этому обеспечивается равномерное, правильное распределение между элементами опорной конструкции нагрузки на грунтовые слои. Это уменьшает вероятность возникновения прохождения процессов.

Секционную схему монтажа свайных опор применяют, если почва на стройплощадке плотная. Технология практической реализации состоит из таких этапов:

  • монтируют 2 сваи;
  • пропуская 1 ряд, устанавливают еще 2 опоры;
  • таким способом проходят все фундаментное поле;
  • в обратном направлении погружают столбы в пропущенных перед этим рядах.

Такой вариант монтажа не подходит, если почва рыхлая.

Выбранная схема должна сводить к минимуму все передвижения используемой техники, то есть оптимизировать данный процесс. Это значительно ускорит весь строительный процесс.

Процесс установки свай ударным методом с предварительным проведением бурения показан в ролике далее.

Ниже в видео демонстрируется монтаж опор вдавливанием под фундамент.

Погружение свай выполняют, используя различные методы, которым присущи свои достоинства и недостатки. От неукоснительного следования любой выбранной технологии при поэтапном проведении работ будет зависеть качество достигнутого результата, следовательно, и долговечность возводимой конструкции.

Выбор способа монтажа определяется видом используемых опор, структурой и свойствами грунта на застраиваемом участке. В большинстве случаев установка свай потребует применения дорогостоящей специальной техники. Самостоятельно смонтировать получится только некоторые их разновидности, например, винтовые, набивные.

kakfundament.ru
