Как сделать армопояс - виды поясов и способы их заливки (+схемы)

Армопоясом называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих под воздействием внешних/внутренних факторов. К внешним относится воздействие ветра, наклон местности/холмистость, плавающий грунт и сейсмическая активность земли. В список внутренних факторов относятся все бытовые строительные приспособления, применяемые при внутренней отделке дома. Если неправильно сделать армопояс, то из-за этих явлений стены попросту треснут, а что еще хуже, разъедутся. Ввиду этого очень важно быть осведомленным в том, как сделать армопояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.

Виды

Существует 4 вида армопояса:

  • ростверк;
  • цокольный;
  • межэтажный;
  • под мауэрлат.

Инструменты и материалы

Перед началом работ следует подготовить инструменты/материалы:

  1. Арматура.
  2. Цемент.
  3. Песок.
  4. Щебень.
  5. Проволока для перевязки арматуры.
  6. Доски.
  7. Саморезы.
  8. Кирпич.
  9. Лопата.
  10. Бетономешалка.
  11. Фомка/ломик.
  12. Сварочный аппарат.

Чтобы все выполненные вами работы были сделаны качественно, предлагаем вам ознакомиться с техникой изготовления армосетки/каркаса и опалубки.

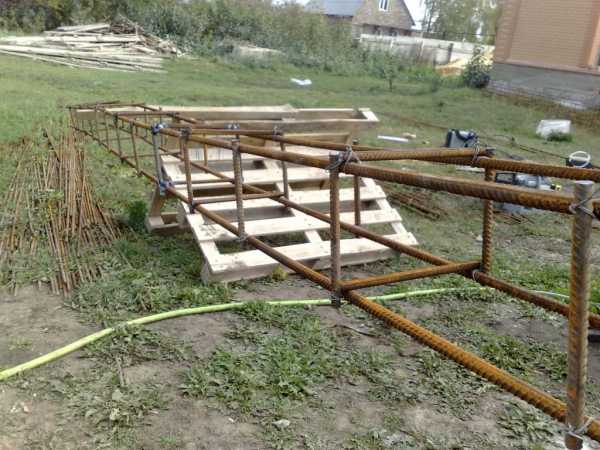

Изготовление арматурной сетки/каркаса

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армосетку/каркас. Соединение прутьев арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это обусловлено тем, что при сварке место возле изготавливаемого шва перегревается, что приводит к ослаблению прочности арматуры. Но без сварочных швов при изготовлении сетки не обойтись. Середина и концы каркаса свариваются, остальные же соединительные узлы связываются.

Уложенный каркас в армопояс

Прутья скрепляются для фиксации арматуры в необходимом положении при заливке бетоном. Для этих целей используется тонкая проволока, от нее прочность сетки/каркаса не зависит.

Для изготовления армопояса используются только ребристые прутья. Бетон цепляется за ребра, что содействует увеличению несущих способностей конструкции. Такой пояс может работать на растяжение.

Чтобы сделать каркас возьмите 2 жилы толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам будет достаточно прутьев толщиной 10 мм. По центру и краям поперечную арматуру следует приварить. Остальные же прутья просто вяжутся. После изготовления двух сеток, подвесьте их так, чтобы образовался зазор. Сварите их с краев и по центру. Таким образом, у вас получится каркас. Для изготовления пояса, каркасы сваривать нет надобности. Их укладывают внахлест на 0,2–0,3 м.

Опалубка

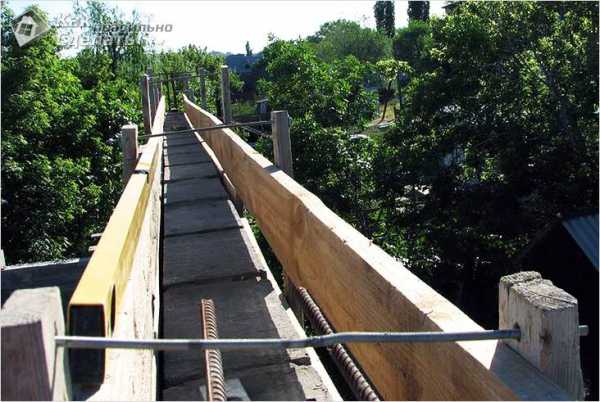

Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.

Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щите должно быть диаметром чуть больше 6 мм. Это нужно для того, чтобы беспрепятственно установить грибок.

Деревянная опалубка

Верхнюю часть опалубки также закрепляют быстрым монтажом. Но в этом случае следует вкрутить саморез, а не шуруп. Итак, проделайте отверстие в кирпиче лицевой кладки. Затем вбейте в него арматуру. Если кирпич полнотелый, то дело обстоит проще – просто вбейте гвоздь/арматуру в вертикальный шов. Саморез и арматуру стяните вязальной проволокой. Расстояние между элементами крепежа – 1–1,2 м. Такое крепление способно противостоять предстоящим ему нагрузкам.

После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.

Ростверк

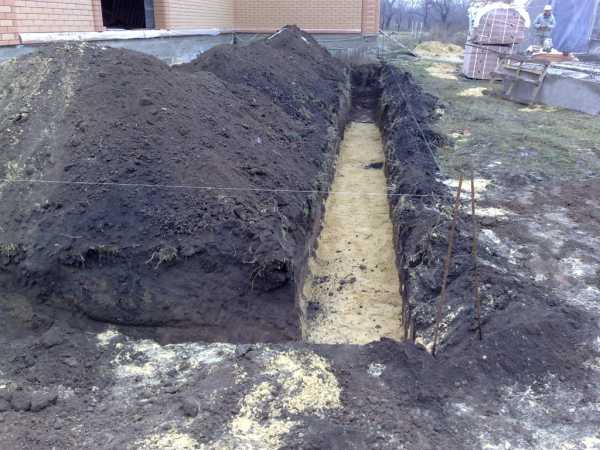

Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

Изготовление каркаса для ростверка

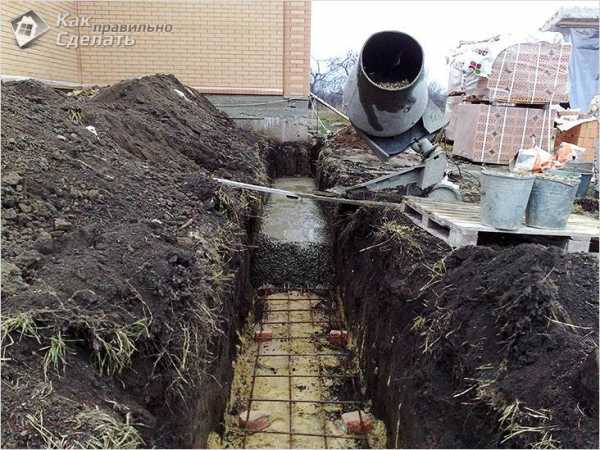

После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм. Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.

Ростверк ленточного фундамента

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.

Цокольный армопояс

Перед возведением стен на фундамент следует залить цокольный армопояс. Его необходимо залить по периметру постройки вдоль внешних стен, но нельзя этого делать вдоль внутренних несущих стен. Цокольный армопояс служит в качестве дополнительного укрепления конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса – 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных прутьев – 10–12 мм. Укладка арматуры осуществляется в один слой.

Если вам нужно усилить цокольный пояс, то используйте арматуру большей толщины или установите больше жил. Еще вариант – уложить армосетку в 2 слоя.

Опалубка для цокольного армопояса

Толщина цокольной и внешней стены одинаковая. Она составляет от 510 до 610 мм. При осуществлении заливки цокольного армопояса можно обойтись и без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать с двух сторон стены кладку в полкирпича. Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру.

При отсутствии ростверка цокольный армопояс делать бесполезно. Некоторые умельцы, решив сэкономить на ростверке, усиливают цокольный пояс, используя при этом арматуру большего диаметра, что якобы улучшает несущую способность дома. На самом деле – такое решение неразумно.

Ростверк – это основа дома, а цокольный пояс – дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и с высоким уровнем залегания грунтовых вод.

Межэтажный

Между стеной и плитами перекрытия тоже нужно сделать армопояс. Его заливают вдоль внешних стен высотой от 0,2 до 0,4 м. Межэтажный армопояс позволяет сэкономить на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом арматуры. Таким образом, нагрузка на конструкцию будет распределена равномерно.

Если на стены из плохо воспринимающего нагрузки материала установить армопояс, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках.

Опалубка для межэтажного армопояса

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных прутьев толщиной 10–12 мм в 2 жилы. Если толщина стен варьируется в пределах 510–610 мм, то в качестве опалубки можно использовать двухстороннюю кирпичную кладку, как и для цокольного пояса. Но при этом для внутренней кладки следует применять забутовочный кирпич, а для наружной лицевой. В таком случае армопояс будет иметь ширину равную 260 мм. При меньшей толщине стен забутовочный кирпич следует уложить на ребро либо использовать вместо него деревянную опалубку, а с внешней стороны так же, как и в предыдущем случае укладывается лицевой кирпич.

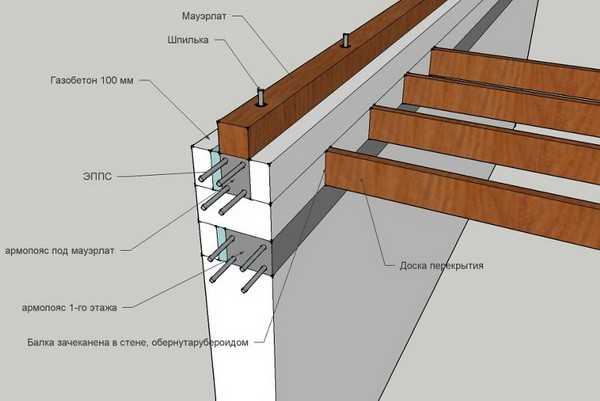

Под мауэрлат

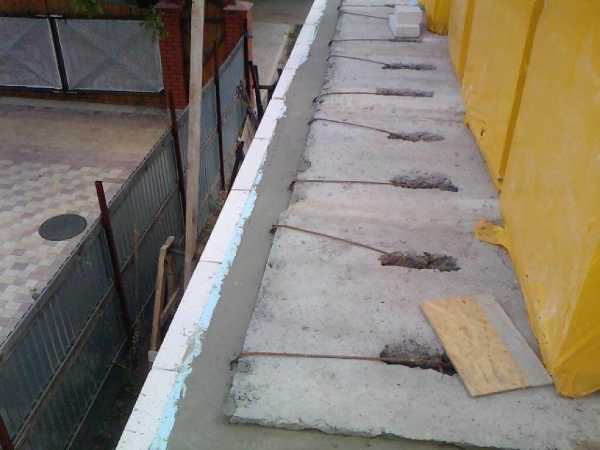

Заливать армопояс под мауэрлат можно только после отвердения клея/раствора для кладки стен. Технология, по которой кладется армопояс по газобетону отличается устройством опалубки, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон же готовится по такой формуле: 2,8 части песка на 1 часть цемента и 4,8 части щебня. Таким образом, у вас получится бетон М400.

После заливки исключите остатки пузырьков воздуха в массе. Чтобы выполнить эти задачи, используйте строительный вибратор или протыкайте жидкую массу прутом.

Крепление мауэрлата

При монолитном устройстве армопояса следует соблюсти правила крепления мауэрлата. Во время монтажа каркаса из арматуры следует вывести из него вертикальные отрезки на определенную в проекте высоту. Прутья арматуры должны возвышаться над армопоясом на толщину мауэрлата + 4 см. В брусе необходимо сделать сквозные отверстия, равные диаметру арматуры, а на ее концах следует нарезать резьбу. Так, у вас получится надежное крепление, что предоставит вам возможность осуществить качественный монтаж крыши любой конфигурации.

Армопояс для газобетона

Газобетон – это альтернатива кирпича, обладающая высокими теплоизоляционными качествами наряду с небольшой стоимостью. Газобетонные блоки уступают кирпичу по прочности. Если при устройстве армопояса на кирпичных стенах заливать бетон не приходится, так как арматура укладывается в процессе кладки, то с газобетоном дела обстоят иначе. О том, как сделать армопояс на деревянной опалубке уже говорилось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из U-образных газобетонных блоков D500. Хотя стоит сразу заметить, что эта технология более затратная.

В этом случае все предельно просто. Установите блоки на стену в обычном порядке. Затем проведите армирование центральной их части, а после залейте бетоном. Таким образом, стены вашего дома будут более долговечными и надежными.

Если у вас остались вопросы по теме, то задавайте их работающему на сайте специалисту. При необходимости вы можете проконсультироваться по поводу заливки армопояса с нашим экспертом. Есть личный опыт? Делитесь им с нами и нашими читателями, пишите комментарии к статье.

Видео

О том, как сделать армопояс для дома из газобетона вы можете узнать из видео:

kakpravilnosdelat.ru

Как сделать армопояс своими руками

Содержание статьи:

Любое без исключения сооружение, выполненное из каких-либо блочных материалов, будет постоянно подвергаться воздействию природных явлений – вспучивание почвы, осадка здания, другое движение грунта. К тому же усиленные ветра, а также дожди тоже могут оказывать влияние на целостность всего здания. Именно для исключения различных подвижек здания поверх стен и выполняется бетонный армопояс. А как сделать армопояс своими руками и поговорим в этой статье.

Устройство армопояса

Армирующий пояс или, как еще иногда он называется сейсмопояс, дает возможность улучшать прочность всего дома, а также позволяет предотвращать растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Помимо этого, если правильно сделать армопояс, он позволяет равномерно распределить нагрузки от находящейся над ним кровли или бетонных перекрытий.

Обращаем внимание! Даже если в доме перекрытия обустраиваются из дерева необходимость делать армопояс не отпадает. Тип перекрытия не определяет делать ли армопояс или нет. В любом случае пояс должен замыкать все стены.

С назначением армопояса все понятно. Теперь несколько слов о его конструкции. Обычный армопояс обладает двумя стандартными элементами – жесткий объемный каркас из арматуры, а также бетон, в котором она находится. В общем-то все достаточно просто, но сделать армопояс своими руками без изучения своих особенностей, наверное, будет сложно.

Как сделать армопояс – последовательность

Для того, чтобы определить всю сложность работ, а также для более детального разбора того, как изготавливается армированный пояс, проведем разбивку технологии изготовления на несколько этапов. Можно сказать, что приведем определенную инструкцию по изготовлению армопояса.

Металлический каркас из арматуры

Начинать сборку каркаса необходимо с того, что следует установить в верху стены отрезки арматуры. Для этого нужно либо просто вбить отрезки, если это позволяет плотность материала, либо просверлить отверстия и вставить в них куски. Арматура устанавливается точках пересечения стен и по всему периметру сооружения через 1-1,5 мета. Отрезки устанавливаются квадратом по четыре штуки, они будут задавать габариты всего каркаса. После этого нужно закрепить нижний продольный ряд арматуры на высоте в 3-4 см от верхнего края стены. Для этого вязальной проволокой продольные пруты привязываются к вертикально установленным штырям. Таким образом закрепляется два параллельно идущих прута.

После того, как установлена продольная арматура, ее нужно соединить короткими перемычками через 2,5-3 см. Для перемычек нужно использовать отрезки арматуры.

Подобным способом устанавливаются и вертикальные отрезки. На них позже будет крепиться верхний продольный ряд арматуры. Верхний ряд будет крепиться таким же образом и с таким же шагом, как и горизонтальный. Длина отрезков будет зависеть от общей толщины армопояса. Рекомендованная толщина армопояса 200 – 250 мм. Из этих размеров и нужно определять длину вертикальных отрезков. К вертикальным отрезками опять закрепляются продольные пруты арматуры, которые после крепятся поперечными отрезками. В общем, все точно также, как и с нижним уровнем продольный прутов.

Опалубка

На этом этапе можно поступить двумя способами: либо устанавливать несъемную опалубку, либо делать разборную из досок. Самым оптимальным вариантом будет разборная конструкция. Она собирается почти, что из любых досок или листовых материалов. В процессе возведения опалубки необходимо следить за верхним ее краем – перепад не должен быть более 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а вторая – по застыванию залитого раствора будет удалена. Если фасад будет отделываться каким-либо материалом или утепляться, то на лицевой стороне можно ставить несъемную полистирольную опалубку, которая позже станет одним из элементов утепляющего слоя. По внутренней стороне можно выставить обычную доску или OSB, фиксировать которые можно подручными метизами и крепежами. Чего не скажешь про работу с пенобетоном, у которого имеются свои варианты креплений к пеноблоку.

Самым сложным моментом здесь будет соединение двух частей опалубки армопояса. Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части таким образом, чтобы заливаемый бетон не раздавил их по сторонам. Для этого по верхней кромке опалубки нужно закрепить деревянные распорки с шагом 30 – 40 см, а также можно стянуть ее проволокой. Для закрепления проволокой необходимо просверлить отверстия в досках и продеть насквозь проволоку, которая и стянет две части конструкции. После застывания раствора эту проволоку просто откусите бокорезами и она останется внутри армопояса. После стяжки можно приступать к следующей стадии возведения армирующего пояса.

Заливка бетоном

Здесь все достаточно не сложно, за исключением поднятия бетона внутрь опалубки сверху стены. Но с этим вопросом легко можно разобраться при заказе. У фирм, предоставляющих услуги доставки бетона имеется возможность заказа бетононасоса, которым и осуществляется перекачка раствора в любую точку заливаемого армопояса.

Еще скажем несколько слов о качестве бетонной смеси и о способе ее приготовления, если будете готовить ее самостоятельно. При заказе марка должна быть не ниже В15. А вот если будете готовить своими силами, то состав будет следующим: одно ведро цемента и по два ведра щебня и песка. Бетонную смесь лучше всего будет готовить погуще, т.к. она не будет сильно раздавливать опалубку. Однако у такого раствора имеется свой нюанс – смесь в опалубке необходимо тщательно утрамбовывать и уплотнять. В идеальном случае для этого используется глубинный вибратор, но он в бытовом строительстве не часто встречается. Для уплотнения можно использовать либо отрезок арматуры, либо отрезок деревянного бруска, которыми тщательно утрамбовывается весь раствор в опалубке.

Завершение

Завершающий этап изготовления армопояса своими руками – это контролирование застывания бетона. Сразу же после заливки бетонной смеси ее лучше всего накрывать целофанной пленкой. Это необходимо для уменьшения потерь влаги и появления трещин в армопоясе. Через несколько дней, когда будет набрана начальная прочность, опалубка может быть снята (съемная). Кстати, советуем вам почитать вам статью “Трещины в стенах кирпичного дома: причины и устранение“.

Обращаем внимание! Влажность застывающего бетона необходимо постоянно поддерживать увлажнением его поверхности. Здесь нужно знать, что чем медленнее будет проходить высыхание раствора, тем большей прочностью он будет обладать.

Это, в общем, и все. Уточним только одну деталь, которая касается гидроизоляции армопояса. Обычно на армопояс укладывается мауэрлат для дальнейшего монтажа крыши. Для этого на поверхность бетона нужно уложить рубероид или другой современный битумный материал для осуществления гидроизоляции. Подобным образом вы сможете защитить основу своей крыши от поступающей влаги от стен.


Советуем почитать:










stroysoveti.ru

Армопояс под крышу — зачем он нужен и как его смонтировать?

Необходимость создания армопояса под мауэрлат при сооружении крыши не всегда очевидна начинающим строителям. У них зачастую создается неверное представление об армированном укреплении основы для возведения кровли как о чем-то ненужном и излишнем. Однако, армопояс – важный посредник, распределяющий нагрузку крыши на стены здания. Рассмотрим, почему необходим армопояс под крышу, какие функции он выполняет и как выполнить его обустройство своими руками.

Необходимость армопояса

Начнем рассмотрение армированного основания под крышу с его основных функций.

Преобразование нагрузки

Стропильные ноги передают мауэрлату нагрузку, основное сосредоточение которой находится в местах опоры стропил на стены дома. Задача мауэрлата и армопояса преобразовать эту нагрузку, сделав ее равномерной. На мауэрлат воздействуют два типа нагрузок. Это вес самой крыши, скопившегося на ней снега, воздействие на кровлю порывов ветра и другие природные явления.

Другая нагрузка связана с распиранием стропилами стен здания. При повышении веса кровли она значительно возрастает. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, при ряде положительных характеристик не способны выдерживать подобную распирающую нагрузку. Перед монтажом на них мауэрлата в обязательном порядке необходимо создать армированный пояс.

Кирпичные стены обладают большей выдержкой к точечным нагрузкам, потому для монтажа на них мауэрлата достаточно применять анкера или закладные детали. Однако, эксперты рекомендуют использование армопояса и для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление кровли к дому

Важнейшая и основная задача мауэрлата – это прочное крепление кровли к дому. Таким образом, сам мауэрлат должен быть надежно смонтирован к зданию.

Основные задачи армированного основания под крышу можно свести к следующим пунктам:

  • Удерживание строгой геометрии здания при любых ситуациях: сезонные колебания почвы, землетрясения, усадке дома и т. д.;
  • Выравнивание стен в горизонтальной проекции, исправление неточностей и огрехов, допущенных при возведении стен;
  • Обеспечение жесткости и стабильности всей конструкции строения;
  • Равномерное и распределенное рассредоточение нагрузки крыши на стены здания;
  • Возможность прочного крепления к армированному основанию важных элементов кровли, в первую очередь мауэрлата.

Расчет армированного основания под крышу

Процесс армирования основания под мауэрлат начинается с планирования и расчетов. Необходимо сделать расчет размеров армопояса. По строительным стандартам он должен быть шириной, равной ширине стены, и не менее 25 см. Рекомендуемая высота армированного основания находится в районе 30 см. Армопояс и уложенный на него мауэрлат должны опоясывать весь дом.

Если возведение стен производится из газобетона, то верхний ряд делается из камня в виде буквы U, который создает опалубку. В нее необходимо заложить армирующие элементы и залить всю конструкции раствором цемента.

Перед началом собственно строительных работ необходимо также подготовить необходимый инструментарий и строительные материалы. Для создания армированного основания под крышу понадобится:

  • Бетономешалка для качественного замешивания раствора цемента;
  • Специализированный вибратор, который разгоняет цементный раствор в опалубке, не допуская создания в конструкции пустот из воздуха;
  • Материалы для сооружения опалубки;
  • Арматура.

Технология установки

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

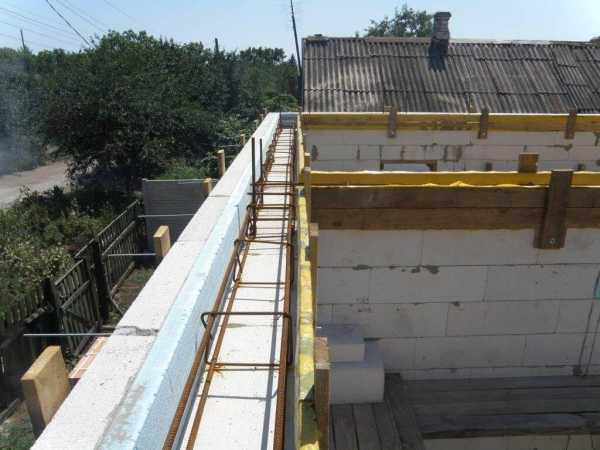

Создание опалубки и укладка арматуры

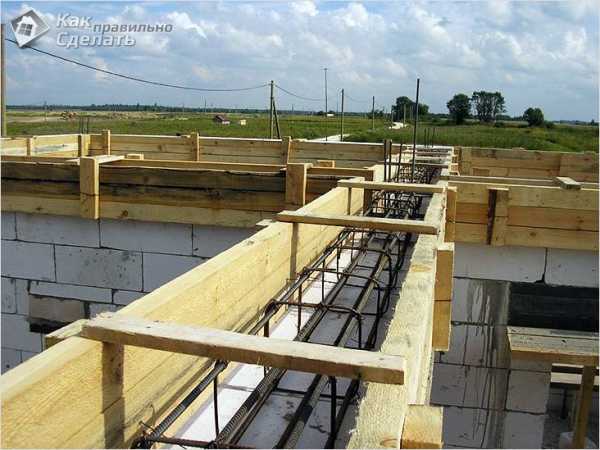

Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

  • Толщина бетона от каркаса до опалубки не меньше 5 см;
  • Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона. Это можно выполнить различными методами:

  • При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
  • Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
  • Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.

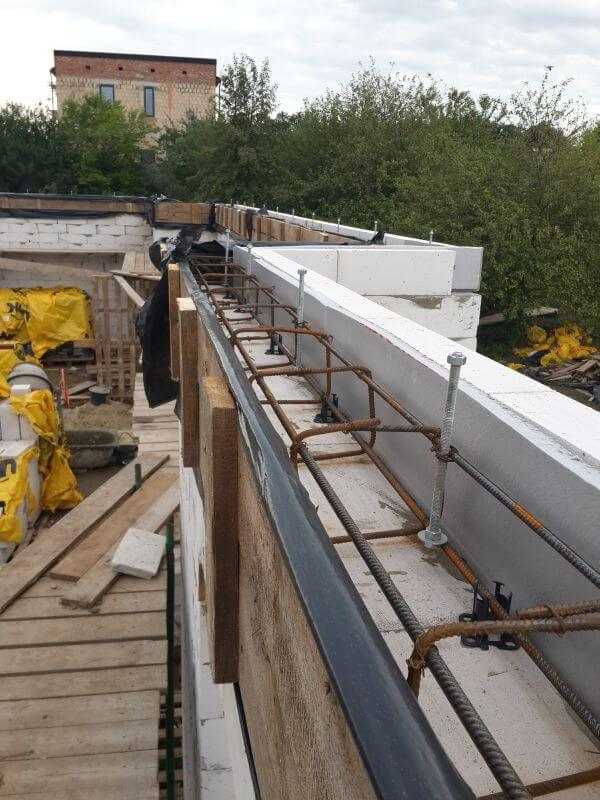

Установка крепежных элементов для мауэрлата

После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

  • Между двумя стропилами есть минимум одна шпилька;
  • Максимальный шаг установки – не более 1 метра.

Заливка цементным раствором

Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:

  • 1 часть цемента М400;
  • 3 части промытого песка и столько же щебня.

Повысить прочность и скорость затвердевания смеси поможет применение пластификаторов.

Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно выгнать весь воздух из возможных воздушных карманов. Для этого может использоваться специальный прибор вибратор и простая арматура, которой смесь протыкается по всему периметру.

Монтаж мауэрлата

Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.

Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:

  • Брус мауэрлата обрабатывается антисептиками;
  • Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;
  • Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.

Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.

Подведем итоги

Армированное основание под мауэрлат – скорее необходимость, чем роскошь. Кровельная конструкция оказывает довольно большое воздействие на стены дома, которое хотя и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.

Создание армопояса необходимо в строениях из газо– и керамзитобетона из-за непрочности данных материалов, в зонах с высокой сейсмической активностью. Также укрепление стен под мауэрлат целесообразно проводить при создании тяжелых кровельных сооружений.

Выполнение армирования верхней части стен не является сложной работой, требующей привлечения специалистов. При соблюдении ряда правил и привлечении помощников ее можно выполнить собственными силами.

stroicod.ru

Армопояс своими руками

При строительстве дома на определенном этапе возникают вопросы: нужно ли делать армированный пояс, сколько таких поясов должна иметь конструкция, как правильно его сделать и какие материалы лучше при этом использовать? Об этом и не только и пойдет речь далее.

Зачем нужен армопояс и где он устраивается?

Для начала нужно разобраться, что же такое армированный пояс и для чего он нужен. Армированным поясом называется железобетонный слой, который укладывается вдоль внешних стен постройки по всему периметру. Его задача – повысить прочность несущих внешних стен и сохранить их целостность при проседании грунта. В процессе строительства используются несколько таких поясов.

Первый армированный пояс еще называют ростверком. При его изготовлении бетон заливается в выкопанную под ленточный фундамент траншею на высоту 0,3-0,4 м. Ширина ростверка принимается в пределах 0,7-1,2 м. В отличие от остальных поясов, ростверк делается не только под внешними стенами, но и под капитальными внутренними. Первый пояс является основным залогом прочности будущего дома, поэтому его изготовление обязательно.

Второй армированный пояс укладывается по периметру постройки поверх фундаментных блоков высотой 0,2-0,4 м. Он распределяет нагрузку на фундамент от всего дома. При условии, что первый пояс выполнен правильно, второй можно особо не укреплять. Для его армирования будет достаточно сетки из прутьев диаметром 10-12 мм. Второй пояс желательно использовать при любом строительстве, но есть случаи, когда можно обойтись и без него.

Третий армированный пояс укладывается поверх кирпичной кладки под плиты перекрытия между этажами. Этот пояс выполняет несколько функций. Во-первых, он стягивает стены, не давая им разойтись а защищая от появления трещин. Во-вторых, распределяет нагрузку от плит перекрытия на стены. В-третьих, воспринимает и распределяет нагрузку над оконными и дверными проемами, давая возможность использовать простые перемычки, а не усиленные балки.

Четвертый армированный пояс делается под плитами перекрытия на втором этаже. Он выполняет те же функции, что и третий, да и по параметрам не отличается от него.

Как сделать армопояс своими руками?

Теперь рассмотрим технологию изготовления каждого пояса отдельно. Начнем с ростверка. Для начала нужно определиться с глубиной заложения фундамента. Она зависит от типа грунта на стройплощадке, глубины его промерзания в зимний период и глубины залегания грунтовых вод. На выбранную глубину выкапывается траншея по периметру дома. Обычно для этого используется экскаватор, вручную копать довольно трудно и долго. Но и при использовании спецтехники придется потрудиться, ровняя дно и стенки траншеи до уровня твердого грунта. При этом на дне не должны оставаться следы от зубцов ковша экскаватора – поверхность должна быть максимально ровной и твердой.

В выкопанную траншею засыпается песок, который формирует песчаную подушку. Высота песчаного слоя должна быть порядка 50-100 мм, более толстым слой делать нежелательно. Если же есть необходимость засыпать песок выше 100 мм, его нужно смешать с щебнем. Обычно такая потребность возникает, если траншея имеет неровное дно. Выровнять его можно не только за счет песка, но и заливкой бетона. Такой способ хоть и дороже, зато надежнее, а экономия на основании дома все равно себя не оправдает.

После засыпки песка он тщательно выравнивается и утрамбовывается. Для лучшего результата песок можно полить водой, что способствует трамбовке.

Далее нужно уложить арматуру. При строительстве в нормальных условиях в качестве арматуры используется сетка из прутьев диаметром 10-12 мм, состоящая из 4-5 жил. При заливке бетоном арматура не должна касаться основания – она должна полностью утапливаться в бетоне, который защитит металл от коррозии. Для этого сетка при заливке должна опираться на половинки кирпича, приподнимаясь над поверхностью песчаной подушки.

Если строительство ведется на пучинистых грунтах или уровень грунтовых вод достаточно высокий, ростверк должен быть более прочным. Для его усиления вместо арматурной сетки используется арматурный каркас. По сути, это две сетки из четырех жил с диаметром 12 мм, расположенные снизу и сверху армированного пояса. Для изготовления основания под ростверк лучше использовать граншлак вместо песка, который через некоторое время превратиться в бетонное основание.

Для изготовления сетки и фиксации прутьев нужно использовать вязальную проволоку, но ни в коем случае не соединять прутья сваркой. Ниже будет более подробно описана технология изготовления арматурной сетки.

Для заливки ростверка используется бетон марки 200. Чтобы высота заливки соответствовала заданной величине, в траншее можно установить своеобразный маячок – вертикально установленный металлический колышек равный по длине высоте ростверка. По нему будет легко ориентироваться, заливая бетон.

Армопояс своими руками под стены

Второй армированный пояс заливается на бетонные блоки фундамента перед началом возведения стен. Они применяется практически всегда и укладывается по периметру постройки вдоль внешних стен, под внутренними несущими стенами его не устанавливают. Поскольку этот пояс дополнительно укрепляет конструкцию, то при правильной заливке ростверка его можно сделать менее прочным. Его высота принимается в диапазоне 0,2-0,4 м, бетон для него используется марки 200 или выше. В качестве арматуры для второго пояса используются двухжильные прутья ребристой арматуры диаметром 10-12 мм, арматурная сетка укладывается в один слой. При необходимости усилить пояс можно использовать арматуру большего диаметра, использовать больше жил или же уложить сетку в два слоя, образуя каркас.

Обычно толщина цокольной стены и внешней стены дома совпадают по толщине, которая составляет 510-610 мм. В этом случае для заливки пояса не обязательно монтировать деревянную опалубку – ее можно заменить кирпичной кладкой. Для этого с двух краев стены делаются кладки в полкирпича. Между этими кладками образуется пустота, в которую укладывается арматура и заливается бетонный раствор.

Учтите, что при отсутствии первого пояса – ростверка – второй делать бесполезно. Некоторые строители, не сделав ростверка, максимально усиливают второй пояс, используя арматуру большого диаметра с большей несущей способностью. Это именно тот случай, когда средства, потраченные на усиление конструкции, выброшены на ветер. Именно первый пояс является основным, а второй – только дополнительным, хотя и обязательным. Их совместная работа по защите фундамента сверху и снизу является гарантией надежного фундамента даже на проблемных грунтах.

Армопояс под плиты перекрытия

Третий армированный пояс, прокладываемый между стенами и плитами перекрытия, тоже является обязательным. Он делается вдоль внешних стен и имеет высоту 0,2-0,4 м. При использовании третьего пояса появляется возможность сэкономить на дверных и оконных перемычках, которые в этом случае могут иметь наименьшие размеры и минимум арматуры – все нагрузки воспринимаются поясом и равномерно распределяются.

Бывают случаи, когда на строительный материал, из которого возводятся стены, нельзя опирать плиты. К таким материалам можно отнести, например, ракушечник, который плохо воспринимает нагрузки. Если же сделать армированный пояс, на него плиты будут опираться без проблем, а сам пояс равномерно распределит нагрузку от них по всей длине стен.

Армирование третьего пояса проводится сеткой, выполненной из ребристых прутьев арматуры диаметром 10-12 мм в две жилы. Если предыдущие пояса недостаточно прочные или отсутствуют, можно провести армирование не сеткой, а каркасом, разместив два слоя арматуры внизу и вверху.

Если с двумя предыдущими поясами было все более-менее понятно, здесь могут возникнуть вопросы. При толщине стен 510-610 мм в качестве опалубки можно использовать кирпичную кладку по обе стороны стены, как при изготовлении второго пояса. Для наружной кладки используется лицевой кирпич, для внутренней – забутовочный. При этом ширина армированного пояса будет составлять 260 мм. Если толщина стен, а значит и ширина пояса меньше, забутовочный кирпич укладывается на ребро или используется деревянная опалубка.

Как сделать арматурную сетку и арматурный каркас своими руками?

Рассмотрим более подробно процесс изготовление арматурной сетки и арматурного каркаса.

Как было сказано выше, прутья арматуры скрепляются между собой не сваркой, а вязальной проволокой. Почему? При сварке место около полученного шва перегревается и теряет свою прочность, а это недопустимо. И все же совсем без сварки не обойтись, хотя она и сводится к минимуму. Обычно между собой свариваются концы и середина каркаса, а остальные места соединений вяжутся.

Скреплять прутья нужно для того, чтобы они зафиксировались в нужном положении при укладке в опалубку и при заливке бетонным раствором, поэтому для их вязания можно использовать проволоку минимальной толщины. От толщины проволоки не зависит прочность сетки или каркаса, поэтому, применяя более прочную проволоку, Вы только выбросите лишние деньги, а потом еще и намучаетесь при вязании.

Нельзя применять в качестве арматуры гладкие прутья – только ребристые. За ребра цепляется бетонный раствор, который при этом увеличивает свою несущую способность и может работать на растяжение.

Для изготовления каркаса берутся две жилы диаметром 12 мм и длиной 6 м, для поперечной арматуры используются прутья диаметром 10 мм. Поперечная арматура приваривается по краям и по центру сетки, остальные поперечные прутья вяжутся проволокой.

Когда две сетки готовы, они подвешиваются так, чтобы между ними был зазор, и свариваются с краев и по центру. В результате получается каркас. При укладке каркасов при изготовлении пояса между собой их сваривать не нужно. Обычно достаточно сделать нахлест порядка 0,2-0,3 м между соседними каркасами.

Как сделать опалубку для армопояса?

Установить и закрепить опалубку можно несколькими способами. Первый – с использованием электросварки. Для этого нужно пропустить анкера через деревянные стенки опалубки и установить на них заглушки путем сварки. Фиксировать опалубку нужно так, чтобы она не выдавливалась под тяжестью бетона.

Есть более простой и быстрый способ закрепить опалубку, не прибегая к сварке. При этом нижняя часть опалубки закрепляется при помощи быстрого монтажа диаметром 6 мм и длиной 100 мм. Расстояние между отверстиями под крепления берется приблизительно 700 мм. Последовательность монтажа следующая. Деревянный щит прикладывается к стене дома, сквозь него в стене высверливается отверстие, в которое вставляется грибок и забивается шуруп.

Обратите внимание, что в деревянном щите отверстие для монтажа должно быть немного больше 6 мм. Если просверлить его 6-миллиметровым сверлом, в отверстии останутся древесные волокна, которые будут мешать установке пластмассового грибка. При сверлении кирпича этого не будет. Чтобы не менять сверла, выбирается сверло диаметром 6 мм, им просверливается отверстие сквозь щит в стене, а когда оно будет выниматься, нужно его слегка пошевелить в разные стороны, расширяя отверстие. Этого должно хватить, чтобы грибок свободно прошел.

Еще один нюанс при использовании монтажа – он плохо держится в пористых и пустотных стройматериалах. Если Ваш дом строится из шлакоблока, лучше несколько верхних рядов под поясом выложить из кирпича, который будет прекрасной основой под крепеж.

Верхняя часть деревянного щита тоже крепится к стене быстрым монтажом. При этом в верхнюю часть ребра щита вкручивается саморез. В кирпиче лицевой кладки проделывается отверстие, в него вбивается арматура или гвоздь. Если кирпич стены не дырчатый, можно просто вбить гвоздь в вертикальный шов. Саморез и гвоздь (арматура) стягиваются вязальной проволокой. Такое крепление является достаточно надежным, чтобы противостоять нагрузкам от залитого в опалубку бетонного раствора. Расстояние между крепежами принимается 1-1,2 м.

Бетон для третьего пояса выбирается марки 200. Он должен быть более прочным в сравнение с предыдущими, поскольку воспринимает нагрузку от плит перекрытия.

После высыхания бетона опалубка без особых усилий снимается с помощью гвоздодера или небольшого ломика. При теплой погоде бетон высыхает на протяжении суток, так что опалубку можно снимать на следующий после заливки день. В холодное время года лучше подождать несколько дней.

Поскольку третий армированный пояс является частью стены дома, он не должен нарушать ее утепления. В принципе, пояс не затрагивает лицевую кладку, полностью опираясь на забутовочную, а слой утеплителя находится как раз между этими кладками, так что пояс не должен нарушать целостности утеплителя. В противном случае, когда пояс не утепляется, возможны значительные потери тепла в помещении.

Подведя итоги, можно сделать следующие выводы:

  • при использовании ленточного фундамента в конструкции дома должны предусматриваться все три (четыре, если дом двухэтажный) армированных пояса;
  • при использовании плитного фундамента можно обойтись без первых двух поясов;
  • армированные пояса – залог прочности и целостности стен дома.

postroy-sam.com

Армопояс. Что это такое и как сделать

Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.


После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.


Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.


После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.


Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

  • на блочном фундаменте
  • на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
  • под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Видео по теме армированного пояса

o-remonte.com

Как сделать армопояс - армированный пояс своими руками

При любом строительстве крайне важно не только правильно возвести конструкцию, но и придать ей прочность. Благодаря армирующему поясу каждое здание не только увеличивает свои прочностные качества, но и имеет равномерное распределение нагрузок. Ни один фундамент – для дома или для забора – не может обойтись без армопояса, ведь в ином случае срок службы такой постройки не превысит несколько лет.

До 30% владельцев земельных участков предпочитают возводить дом самостоятельно, а более простые постройки – до 60%. Поэтому вопрос, как сделать армопояс, является одним из самых важных на этапе проектирования и строительства.

Виды армопоясов

При строительстве дома профессионалы различают несколько видов армирующего пояса:

  • Ростверк: это самый первый армопояс, располагающийся на уровне фундамента дома. Он наиболее важен, так как отвечает не только за прочность фундамента, но и предотвращает возможные проседания части фундамента в зависимости от сезонных движений грунта. Поэтому к его монтажу нужно подходить со всей тщательностью.
  • Второй армопояс располагается на уже готовом фундаменте, помогая правильно распределять нагрузку стен на основание дома. Благодаря уже уложенному ростверку, второй армирующий пояс может быть значительно меньше.
  • Третий (и последующие) армопояса укладываются при сооружении перекрытий здания. Они не только придают прочность несущим стенам и всей конструкции, равномерно распределяют нагрузку от межкомнатных перегородок, оконных и дверных проемов, но и буквально сдерживают стены от возможного их расхождения.

В качестве укрепляющей арматуры при обустройстве армопояса часто используется либо металлическая сетка из ребристых прутьев толщиной в 10-15 мм, либо отдельные металлические ребристые прутья такого же или большего диаметра.

Арматурная сетка никогда не сваривается в местах соединения прутьев: это снизит прочность металла, а значит, и всего армопояса. Поэтому соединение происходит с помощью обыкновенной проволоки.

Первый армирующий пояс

Любое строительство начинается с обустройства фундамента. Чем больше здание, тем прочнее должен быть фундамент. Например, если для гаража хватит 30-см монолитного фундамента, то для жилого дома потребуется основание с армирующим поясом, расположенное гораздо глубже.

Обустройство фундамента дома с армирующим поясом:

  • В подготовленную по уровню промерзания грунта траншею укладывают песчано-гравийную подушку. На нее устанавливают армирующую сетку. Для предотвращения возможной коррозии специалисты рекомендуют устанавливать арматуру на половинки кирпича, чтобы при заливке раствором металл был полностью утоплен в растворе.
  • Для углов дома предпочтительно использовать несколько металлических прутьев диаметром не менее 15 мм. Обычно их располагают квадратом, так как это значительно упрочняет конструкцию будущего дома.
  • Для стен больше подходит армирующая сетка. Обычно используется одинарная сетка с высотой, равной глубине траншеи. Если грунт на месте строительства подвержен движениям в зависимости от разных климатических условий, высота сетки увеличивается вдвое, а в траншею помещается в сложенном пополам виде. Таким образом, фундамент получает большие прочностные характеристики.
  • Для получения ростверком большей прочности, первоначально заливают небольшое количество бетона, аккуратно размещая в нем армирующую сетку или прутья. После того, как первый слой раствора «схватится», можно окончательно заливать подготовленные траншеи бетонным раствором.

Второй армирующий пояс

Он является больше условностью, чем реальной необходимостью, при сильно упрочненном фундаменте или одноэтажном здании. Так как второй армопояс отвечает за состояние внешних несущих стен, то двух- и более этажный дом нуждается в дополнительном упрочнении.

Перед тем, как сделать армопояс на готовый фундамент бетонных блоков нужно выложить по краю стены перегородки в полкирпича высотой до 40 см. Между ними помещаются металлические прутья диаметром не менее 15 мм, или одинарная армирующая сетка. Сверху заливается бетонный раствор.

Третий армирующий пояс

Этот армопояс располагается на уровне перекрытий и играет не меньшую роль, чем ростверк. Он предназначается для сдерживания всей конструкции и упрочнения как внешних, так и внутренних стен, имеющих оконные и дверные проемы.

Особенности укладки армопояса для перекрытий:

  1. Его высота не превышает 40 см.
  2. Если ширина стен не меньше 50 см, то в качестве опалубки может выступить кирпичная кладка по краям стены в полкирпича. Если же ширина стены меньше 50 см, то готовится деревянная опалубка.
  3. Третий армопояс должен быть сильно укреплен, поэтому для него используется армирующий каркас: металлическая сетка из прутьев диаметром 10-12 см, сложенная в 2-3 раза.
  4. Укладка третьего армопояса также важна, как и первого. Если ростверк уложен неправильно или вовсе отсутствует, то через несколько лет в фундаменте и стенах образуются трещины, грозящие развалить все здание. Отсутствие третьего армопояса гарантирует неустойчивость перекрытий и уложенных на них плит, оконных и дверных проемов. Другими словами, ставит под удар всю конструкцию здания.

Видео

В этом ролике речь пойдет о заливке армопояса в доме из газоблоков.

www.stroitelstvosovety.ru

Как сделать армированный пояс - подробное описание

Доброго времени суток дорогие читатели!

В этой статье вы узнаете:

- Зачем вообще нужен армированный пояс и где его применяют?

- Легкий способ установки опалубки для армированного пояса.

- Как правильно рассчитать арматуру для ж/б пояса.

- Сколько необходимо делать ж/б поясов и их особенности.

- Как сделать ПРАВИЛЬНО армированный пояс.

.

.



Армированные пояса делаем несколько штук при строительстве дома.



а) Первый ж/б пояс – ростверк.

Заливаем в траншею в качестве ленточного фундамента, по периметру дома и под капитальные стены.

Толщина ростверка 300 – 400 мм, ширина 700 – 1200 мм, на нем будет стоять все здание. Его делать надо обязательно, так как если его не будет, то здание может лопнуть. Делаем первый пояс почти всегда.



б) Второй ж/б пояс – в цоколе.

Делаем в цоколе под верхом. Второй ж/б пояс воспринимает нагрузку от выше стоящего здания и распределяет ее. На фото ниже ж/б пояс сделан по фундаментным блокам, по всему периметру здания.



Если первый ж/б пояс сделан правильно, то во втором поясе обычно закладываем сетку из арматуры – всего две жилы арматуры диаметром 10 – 12 мм. Высота второго армо пояса около 210 – 400 мм. Делаем второй пояс почти всегда.



в) Третий ж/б пояс – под плиты перекрытия.

Делаем под плитами перекрытия между первым и вторым этажом. Благодаря третьему ж/б поясу распределяется нагрузка от плит и самое главное этот пояс стягивает  наружные стены дома.

На фото ниже армированный пояс распределяет нагрузку над дверным проемом:



Также этот пояс распределяет нагрузку над окнами. Если бы его не было, то пришлось бы над окнами монтировать (или заливать) мощные перемычки б/у (балка усиленная).



г) Четвертый ж/б пояс – под плиты.

Делаем на втором этаже под плиты перекрытия (если дом двух этажный).

Четвертый пояс точно такой же как и третий, воспринимает нагрузку от плит перекрытия распределяет ее и стягивает наружные стены дома по периметру.

Ниже подробно рассмотрим как сделать все эти ж/б пояса.

.

.



Глубина заложения первого пояса – ростверка зависит от конкретного места расположения дома и зависит от трех показателей:

1) Какая высота грунтовых вод на вашем строительном участке где будет находиться дом.

2) От глубины промерзания грунта в вашем регионе.

3) От вида (состава) грунта на вашем участке.

Как определить эти три показателя вы можете прочитать здесь, очень подробно описано.



а) Земляные работы.

Копаем траншею для ростверка экскаватором:

Так как экскаватор копает не идеально, траншею необходимо подчищать вручную лопатами до твердого грунта.

НЮАНС: ковш экскаватора снабжен резцами (зубы). Когда он копает, то в траншее остаются следы от зубов ковша. Зубы копают чуть глубже. Землю необходимо вычищать лопатами чуть ниже ковша (под зубы) до твердоно не грунта.

Другими словами, чтобы следов от зубов ковша не было, чтобы получилось твердое не рушенное основание.



б) Подготовка для ростверка.

После того как мы подровняли и подчистили траншею до твердого грунта необходимо сделать песчаную подушку.

Песчаную подушку обычно делаем толщиной 50 – 100 мм. Слишком толстую песчаную подушку делать не желательно. Если траншея выкопана не ровно и необходимо сделать толще подсыпку, то лучше песок смешать с щебенкой.

Но самый лучший вариант в том месте где необходимо толще подсыпать залить бетоном. Экономить не надо, так как фундамент основа дома.

Затем необходимо утрамбовать песок. Самый легкий и простой способ – это хорошо пролить песчаную подушку водой:



в) Арматура для ростверка.

Если ростверк будет находиться в нормальных условиях (не агрессивной среде), то вполне достаточно использовать сетку из арматуры. В сетке закладываем обычно 4 –  5 жил арматуры диаметром 10 – 12 мм.

Приподымаем сетку над песчаной подушкой. Подкладываем под сетку половинки кирпича.

НЮАНС: ни в коем случае нельзя, чтобы сетка из арматуры касалась песка или грунта, так как она сгниет. Вся арматура сетки должна находиться в бетоне.

Если грунт слабый, близко грунтовые воды и тому подобное, то делаем ростверк по прочнее, а именно закладываем вместо одной сетки (из арматуры) две. Одна сетка внизу ростверка, а другая под верхом ростверка – это называется КАРКАС (две сетки).

На фото ниже сделан каркас из двух сеток арматуры:

Внизу четыре жилы арматуры диаметром 12 мм и вверху. Вместо песка использовали подсыпку из граншлака. Со временем граншлак превращается в бетон.

Этот ростверк мы делали на слабом грунте. На глубине 1,2 м выступила грунтовая вода. Сверху этого ростверка мы построили двух этажный дом.

Сетку для всех ж/б поясов лучше всего вязать вязальной проволокой. Не сваривать электро сваркой а ВЯЗАТЬ. Ниже рассмотрим подробнее где варить арматуру, а где не стоит (см. пункт 4 б)).



г) Заливаем ростверк бетоном.

Марка бетона для ростверка обычно используем 100. Как сделать необходимую марку бетона, подробно описано здесь.

Для удобства, чтобы залить ростверк ровно (по уровню) забиваем в траншею арматуру на необходимую высоту бетона (фото выше).

К примеру если необходимо залить высоту ростверка 350 мм. то мы забиваем в траншею (в подсыпку) колышек из арматуры, чтобы он торчал на 350 мм выше подсыпки (песка).

.

.



Второй пояс в цоколе делаем почти всегда. Обычно его делаем только по периметру, под наружными стенами. Под капитальными стенами, которые находятся внутри здания обычно ж/б пояс не делаем.

Если первый ж/б пояс сделан правильно, то второй пояс (по цоколю) не обязательно делать сверх мощный. Вполне достаточно во второй пояс заложить сетку из ребристой арматуры диаметром 10 – 12 мм, две жилы. Высоту второго пояса можно сделать от 200 – 400 мм. Марка бетона для второго ж/б пояса можно сделать 100 – 200.

Толщина стен цоколя чаще всего такая же как и наружные стены 510 – 610 мм. По этому чтобы не париться с деревянной опалубкой для второго ж/б пояса, ее можно сделать из кирпича. С наружной и внутренней стороны выкладываем стенку в пол кирпича:

укладываем во внутрь сетку из арматуры (две – три жилы) и заливаем бетоном. Если необходимо сделать второй ж/б пояс прочнее, то вместо одной сетки уложить две и получится каркас. Также можно увеличить диаметр арматуры и количество жил.

ПРИМЕР: Если первый пояс не делать (ростверк), то от второго пояса толку мало проверено на практике. Сейчас строим дом фундамент у которого построен не правильно – нету первого пояса под фундаментными блоками (строили не мы).

Три ряда фундаментных блоков смонтированы на песок (это не правильно), а сверху по блокам строители сделали ж/б пояс:

Во втором поясе (фото выше) строители уложили арматуру 14 мм цельную 12 метровую – это перерасход и ни какого толка.

К сожалению из-за того, что ж/б пояс по блокам всего один (нету ростверка под блоками), то он полопался во многих местах. Приблизительно на втором ж/б поясе (фото выше) 12 ТРЕЩИН – это не допустимо.

Чтобы не допустить трещин на стенах этого дома пришлось чаще закладывать кладочную сетку и значительно усиливать третий и четвертый ж/б пояса. Не повторяйте чужих ошибок.

ВЫВОД: обязательно необходимо делать два ж/б пояса, так как они работают вместе. Первый пояс в самом низу – ростверк, а второй в цоколе.

.

.



Третий ж/б пояс делаем всегда. Третий ж/б пояс делаем только по периметру наружных стен (также как и второй ж/б пояс). Высоту пояса обычно делаем 200 – 400 мм.

В примере ниже высота пояса 210 мм. Ширина пояса 200 мм, на ширину шлакоблока.

Благодаря этому поясу вы можете сделать все перемычки над окнами минимальной толщины и с минимальным заложением арматуры, так как этот пояс воспринимает всю нагрузку на себя:

Еще один огромный плюс этого пояса в том, что он хорошо распределяет нагрузку.

К примеру мы строили забутовочную стену из крымского ракушечника марки 15 – это слабая марка. На “голый” ракушечник нельзя опирать плиты. Сверху этого ракушечника мы залили ж/б пояс и спокойно положи круглопустотные плиты перекрытия.

.

а) Арматура для третьего ж/б пояса.

Если первый и второй пояса сделаны правильно, то в третий ж/б пояс мы обычно закладываем сетку из ребристой арматуры диаметром 10 – 12 мм, две жилы.

Приходилось строить дома на не надежном фундаменте (фундамент закладывали не мы). Что бы стены дома не трескались делали третий ж/б пояс усиленным, каркас из арматуры диаметром 12 мм две жилы в низу две вверху.



б) Как вязать каркас для ж/б пояса.

Ниже рассмотрим подробнее как легче и проще сделать усиленный каркас для третьего ж/б пояса.

Итак лучше всего каркасы ВЯЗАТЬ вязальной проволокой, чем варить электро сваркой. Сварка ослабляет каркас. Самое слабое место в сваренном каркасе – это возле сварочного шва. Не сам шов электро сварки, а возле шва, так как метал перипаливается.

Каркас вяжется вязальной проволокой только для того, чтобы он не потерял объем когда будет заливаться бетоном! Другими словами толщина вязальной проволоки должна быть минимальной, чтобы вы могли поднять каркас, уложить в опалубку и залить бетоном и при этом каркас не поменял формы  или рассыпался.

Если вы будете вязать каркас толстой вязальной проволокой в надежде, что он будет прочнее, то это не так. Вы только на мучаетесь.

Ж/б работает следующим образом – бетон цепляется за РЕБРА арматуры и по этому ни важно какой вязальной проволокой вы его связали.

Лучше всего когда вы делате каркас минимум сварки и максимум его вязать.

Мы обычно для упрощения комбинируем сварку и вязку каркаса. Лучше всего сварить концы каркаса и середину, а все остальное повязать.

Делаем две сетки для каркаса.

Итак берем две жилы арматуры 12 мм, длиной по 6 метров каждая. Поперечная арматура диаметром 10 мм. Привариваем поперечную арматуру по краям сетки и по середине:

 Раскладываем поперечную арматуру и вяжем ее между собой вязальной проволокой

После того как две сетки связаны, подвешиваем их рядом на небольшом расстоянии друг от друга

и тоже свариваем по краям и середине.

Получается объемный каркас:

Когда укладываем каркасы на стену, то между собой их не свариваем, а делаем нахлест 200 – 300 мм. Стык держат ребра арматуры между собой.



в) Опалубка для третьего ж/б пояса.

Опишу долго, подробно, так как есть некоторые нюансы, но ставиться опалубка очень легко и быстро. В день вдвоем можно выставить 30 – 40 м погонных опалубки (с одной стороны).

Если толщина наружных стен 510 – 610 мм, то мы обычно делаем опалубку для третьего ж/б пояса из кирпича с двух сторон. Снаружи в качестве опалубки лицевой кирпич, а в нутру забутовочный. Ширина пояса получается 260 мм – этого вполне достаточно.

Если толщина третьего пояса получается меньше 260 мм, то можно заложить забутовочный кирпич на ребро. Если не хватает кирпича на ребро, то тогда придется ставить деревянную опалубку для третьего ж/б пояса:

Раньше для установки этой опалубки (фото выше) нам приходилось использовать электро сварку. То есть мы выпускали анкера сквозь деревянную опалубку и приваривали к ним заглушки, чтобы низ опалубки не выдавливался бетоном. Это долго и сложнее.

Ниже мы рассмотрим самый простой, легкий и быстрый способ установки опалубки для ж/б пояса, который находиться между первым и вторым этажом (под плитами).

Самый простой вариант это крепить низ опалубки с помощью обычного быстрого монтажа, длиной 100 мм, диаметр 6 мм. Сверлим дырки в щите приблизительно через 700 мм.

Итак, прислоняем деревянный щит к стене, сверлим перфоратором прямо насквозь деревянный щит и далее стену. Убирать щит не надо: вставляем пластмассовый грибок и забиваем шуруп.

НЮАНС: Если мы сверлим перфоратором отверстие в кирпиче или шлакоблоке сверлом 6 мм, для быстрого монтажа 6 мм, то пластмассовый грибок войдет отлично. Если просверлить деревянную опалубку сверлом 6 мм, то пластмассовый грибок 6  мм не пролезет, будут мешать волокна древесины.

По этому когда мы просверлили деревянный щит, потом стену, то лучше всего на выходе сверла из деревянного шита по матылять кончиком сверла в щите в разные стороны, чтобы убрать волокна дерева и отверстие в щите стонет больше.

Другими словами: отверстие в деревянном щите необходимо сделать чуть – чуть больше, чтобы пролез пластмассовый грибок. По этому, чтобы не менять сверла в перфораторе просто на выходе сверла немного поводить перфоратором в разные стороны и отверстие в деревянном щите станет больше.

Так как быстрый монтаж плохо держится в пустотных материалах, в данном случае шлакоблок, то мы последние ряды под третий армированный пояс делаем не из шлакоблока, а из кирпича.

В кирпиче прекрасно держится быстрый монтаж, соответственно и низ деревянного щита (опалубку) бетон не выдавит.

После того как мы закрепили низ опалубки в кирпичной кладке с помощью быстрого монтажа необходимо закрепить верхнюю часть щита. Делается все очень просто: в верхнее ребро щита вкручиваем шуруповертом саморез,

а в лицевой кирпич в дырку вставляем гвоздь или арматуру и между собой стягиваем обычной вязальной проволокой. Если необходимо вязалку можно подтянуть (скрутить) гвоздем.

Обратите внимание, что даже под таким большим наклоном (фото выше) верхняя часть опалубки держится очень хорошо, а именно бетон не может выдавить верх опалубки!

Если у вас лицевой кирпич не дырчатый, то просто вбейте гвоздь в вертикальный шов, между кирпичами и на гвоздь накиньте вязальную проволоку.

Так как верхняя часть щита испытывает наименьшую нагрузку, давление от бетона, то расстояние между саморезами можно делать через 1 – 1,2 м.

Снимать опалубку можно и на следующий день, если теплая погода. Если на улице прохладно, то можно снять  опалубку и через несколько дней.

На фото выше я снимал опалубку обычной фомкой (гвоздодер или короткий ломик), очень легко. Быстрый монтаж или полностью выдергивается или ломается.



г) Утепление ж/б пояса.

Также необходимо обратить внимание чтобы третий ж/б пояс не прерывал утепление всей стены распространенная ошибка.

Ж/б пояс делается только над забутовочной кладкой и не касается боком лицевой кладки, то есть утеплитель как шел между лицам и забутовкой, так и идет выше между ж/б поясом и лицевой кладкой.

Если утеплителя не будет между ж/б поясом и лицевой кладкой, то это лишняя теплопотеря.

В нашем примере выше, в качестве утеплителя между поясом и стеной, мы использовали минеральную вату. Когда будем заливать бетон, вата немного прижмется и вся арматура будет в бетоне.



д) Заливаем третий ж/б пояс бетоном.

Марку бетона для третьего пояса лучше сделать по крепче 200, так как на этот пояс ложатся плиты. Бетона на этот пояс пойдет не много, по этому лучше не экономить на цементе.

.

Мы почти всегда делаем все выше описанные ж/б пояса, если дом стоит на ленточном фундаменте.

Первого и второго ж/б пояса может не быть, если к примеру вместо ленточного фундамента закладываем плитный фундамент под дом.

Затраты на 2, 3, 4 ж/б пояса незначительные (если все сделано правильно), а пользы много. Дом с ж/б практически ни когда не треснет.

Себе бы я обязательно сделал все необходимые армированные пояса!

Самое интересное и полезное на эту же тему:

stroyimdom.com
