В каждой группе есть различные модификации лотков:

• Монолитные.
• Сборные.
• Узкие.
• Широкие.
• Доборные и другие.

Некоторые относят к группе лотков круглые ЖБИ, но это ошибочное суждение, поскольку они классифицируются как трубы (длиной более 1 м) либо кольца (менее 1 м). К тому же трубопроводы нередко используются для слива агрессивных жидкостей, поэтому изготавливаются из специальных видов бетона (сульфатостойкие и так далее).

Железобетонные лотки выпускаются в широком диапазоне размеров. Условно их можно подразделить на две категории:

1. Стандартные по ГОСТам. Наиболее востребованы следующие габариты:

Для квадратных и прямоугольных лотков:

• 2,97х0,42х0,36 м;
• 2,97х1,84х0,57 м;
• 2,97х2,78х1,06 м.

Для квадратной и прямоугольной продукции:

• 2,99х0,28х0,28 м;
• 2,99х1,18х0,43 м;
• 2,99х2,08х0,88 м.

Для полукруглых железобетонных лотков:

• 0,72х0,42х0,36 м;
• 0,72х1,16х1,31 м;
• 0,72х2,78х1,06 м.

2. Нестандартные. Изготавливаются под заказ для крупных объектов, однако основные параметры должны соответствовать типовым показателям. Так, защитный слой бетона для арматуры должен быть не менее 3 мм, готовое изделие выдерживает на сжатие от 24 МПа.

Материал лотков сам по себе тяжелый, вес одной штуки – от 100 кг. Это надо учитывать при проектировании, поскольку для транспортировки и монтажа понадобится спецтехника.

Виды лотков из армированного бетона

Конструктивно железобетонные лотки подразделяются на:

1. Водоотводные – в дорожном, дренажном, коммуникационном строительстве. Долговечность и практичность материала по достоинству оценена инженерами, поэтому чугунные, стальные и пластиковые аналоги применяются редко. Водопропускные, ливневые и дренажные лотки не требуют во время монтажа подготовительных работ, траншея под водоводы копается немного ниже глубины установки, в качестве основы насыпается песок или гравий, заливается тонкий слой бетона. Для прочности и фиксации железобетонного лотка он наносится и на боковые скаты.

2. Кабельные, используемые для прокладки надземных и подземных сетей (телефон, интернет, высоковольтное электричество и другие). Идеально защищают силовые линии от контакта с водой, предотвращают разрывы и повреждения.

3. Теплотрассные, обеспечивающие соответствующее утепление и безопасность магистральной подачи горячей воды и отопления. Такие «теплые» каналы часто снабжаются защитными крышками, которые защищают открытую часть труб от механического повреждения, скопления большого количества мусора и грязи.

Особенности монтажа и стоимость

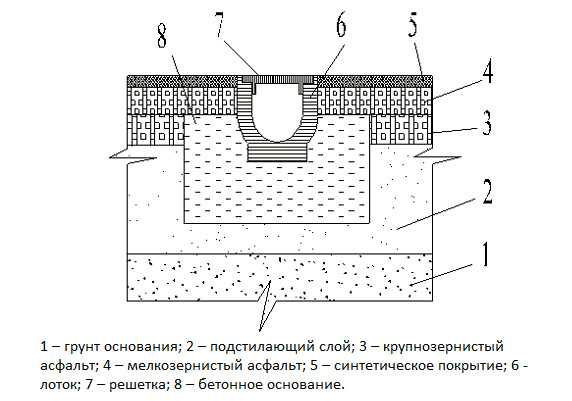

Поскольку каждая секция весит немало, при установке используется погрузочная техника. Под железобетонные лотки выкапывается траншея заданной проектом глубины. На дне устраивается «подушка» из песка, гравия или мелкофракционного щебня, в некоторых случаях заливается тонкий слой бетона, затем в котлован опускаются лотки, выравниваются по уровню, фиксируются скобами или упорами. Швы и боковые пазы заделываются бетоном, реже применяется грунт, песок или ПГС.

Большинство заводов предлагают купить ЖБИ лотки оптом и в розницу без посредников. Это стандартная практика, так как продукция довольно специфична и узконаправленна. Стоимость зависит от габаритов, в Москве и Московской области водоотводные железобетонные каналы можно приобрести по цене от 2 000 руб/шт.

hardstones.ru

Лотки железобетонные

Изготавливаемые из тяжелых бетонов (классом не ниже В15) и высокопрочной стальной арматуры (класс А-1, Вр-1) лотки железобетонные относятся к категории универсальных строительных изделий. В каталоге компании «ЖБИ-Строй» они представлены во множестве разновидностей и типоразмеров, пользующихся постоянной востребованностью и отличающихся многообразием областей применения.

Сфера использования

Благодаря высокой надежности, удобству применения и доступной стоимости железобетонные лотки нашли применение в первую очередь при решении двух основных задач:

• Обеспечении эффективной прокладки и последующей долговечной эксплуатации трубопроводов различного назначения (в особенности теплотрасс) и кабельных инженерных сетей.
• Организации быстрого и качественного отвода от дорог, зданий, сооружений и любых иных объектов дождевых, талых или технических вод.
• Наиболее популярные области использования лотков из железобетона – общегражданское, индустриальное и частное строительство, прокладка коммуникаций, создание гидросооружений.

Основные разновидности

Несмотря на визуальную простоту, железобетонные лотки имеют некоторые конструктивные особенности, что позволяет выделить несколько их ключевых типов:

• Дренажные, водоотводные, водопропускные — их используют для отвода влаги от зданий и сооружений;
• Прикромочные — граничат с кромкой дорожного полотна и улавливают жидкие субстанции, стекающие с его поверхности;
• Телескопические — имеют широкий круг применения и отличаются удобством монтажа;
• Канальные — универсальные изделия.

Сделать оптимальный выбор ж/б лотков и приобрести их по выгодным ценам вам всегда готовы помочь специалисты компании «ЖБК-Строй».

Лотки железобетонные по серии 3.006.1-8

Наши координаты:

Адрес: г. Калуга, ул. Болдина, д. 57, к.1, офис 402
Телефоны: 8 (4842) 92-67-67;
8 (910) 510-44-40; 8 (980) 714-90-83

8 (910) 512-44-20 — представитель в Москве

gbistroy40.ru

таблица типов и размеров, цена

Требования к устанавливаемых в конструкциях водоотвода, дренажа и транспортировки лоткам довольно высокие, они должны выдерживать значительные весовые и механические нагрузки, обладать хорошей проходимостью и не разрушаться под действием влаги. Оптимальными в плане надежности и цены являются водопропускные железобетонные типы, закрываемые чугунными решетками, форма которых подбираются исходя из функционального назначения и условий монтажа и эксплуатации. Продукция находится в свободном доступе, покупатель имеет возможность приобрести как стандартные ЖБИ, так и изготовленные по индивидуальным проектам.

Оглавление:

1. Классификация
2. Характеристики и размеры
3. Расценки

Виды и описание

В зависимости от выполняемых функций и конструктивного исполнения все водоотводные лотки разделяются на:

• Ливневые, обеспечивающие перемещение и отвод больших объемов осадков, как правило, защищаемые от забивания металлическими решетками.
• Канализационные, направляющие стоки к коллекторам и широко используемые в бытовой сфере.
• Дренажные лотки, закладываемые в отмостках фундамента или рядом с цокольными и подвальными этажами и часто имеющие перфорированные отверстия.
• Водопропускные секционные каналы, обеспечивающие самотечное движение влаги.
• Телескопические, сужаемые с одной стороны и вставляемые друг в друга с целью сбора и отвода воды от мостов, на насыпях и участках с уклоном.
• Прикромочные, выполняющие схожие функции, но устанавливаемые возле дорог.

Технические параметры

Сечение бывает разным и зависит от поставленных задач. Наибольшее распространение имеют ЖБИ с прямоугольными, треугольными, трапециевидными, эллиптическими или параболическими внутренними желобами, в свою очередь разделяемые на цельные и сборные, основные или дополнительные и различающиеся по ширине. П-образные чаще всего используются в дренажных системах, треугольные открытого типа – при отводе осадков от мостов и дорог, трапециевидные – при необходимости выдержки напора, возникающего на разных перепадах высот, округленные – при транспортировке больших объемов стоков.

Тип и размер регламентированы серией чертежей 3.503.1-66 и европейскими стандартами, среди обозначений выделяют:

1. DN – внутренняя ширина пропускного желоба в мм, варьируется от 100 до 500. Указанное дополнительно число через дробь соответствуют глубине в мм.
2. L – длину отдельной секции. Стандартный рабочий диапазон варьируется от 500 до 3000 мм, по согласованию с производителем изготавливаются удлиненные ЖБИ до 6 м или укороченные доборные в пределах 500-700 мм.
3. B – наружная ширина. Этот размер напрямую зависит от типа лотка и формы его желоба, оказывает непосредственное влияние на толщину стенок и колеблется от 400 до 1900 мм.
4. Н – высота или глубина. Стандартный диапазон составляет 380-1500 мм.

Точные размеры и вес этих изделий наряду с объемом бетона, необходимого для их изготовления, указываются в таблицах, прилагаемых к сериям чертежей, в свою очередь зависящих от типа и функций лотков.

Конструкция не обязательна должна быть сплошной и цельной, в системах водоотвода нередко возникает потребность купить дренажный вариант с отверстиями в стенках помимо основной решетки или ЖБИ с боковыми проемами для перенаправления стоков или снятия части нагрузки. Еще одно отличие проявляется в наличии или отсутствии внутреннего собственного уклона, в зависимости от этого условия разделяются на ровные и имеющие его в пределах 5-50 мм на 1 п.м.

Классификация по нагрузкам регламентирована требованиями EN 1433, с учетом этого стандарта выделяют 6 основных классов, выдерживающих вес до 90 т включительно. Каждый из них имеют свою оптимальную сферу применения, в частности:

• Марки железобетонных лотков А15 выдерживают до 1,5 т и хорошо подходят для обустройства зеленых и пешеходных зон, велосипедных дорожек и аналогичных объектов со слабыми весовыми нагрузками.
• ЖБИ в пределах В125 (12,5 т) используются при строительстве стоянок для легковых автомобилей, включая многоуровневые.
• С250 – до 25 т включительно, укладываются на обочинах и тротуарах.
• D400 помимо вышеперечисленного применяются на парковках с любым транспортом и надежно защищают мостовые дороги.
• E600 задействуются при обустройстве промышленных зон.
• F900 – до 90 т, закладываются при строительстве аэропортов, портов и терминалов.

Повышение класса ЖБИ осуществляется не только за счет увеличения размеров (а именно – толщины стенок), но и благодаря уплотнению марки бетона, использованию предварительно напряженной арматуры и наличию металлических кантов по краям. Неизбежное увеличение цены при усилении окупается длительным сроком службы. Благодаря этому свойству лотки успешно применяются в б/у состоянии.

Исходя из способа изготовления все изделия этой группы разделяются вибролитые и вибропрессованные, последние считаются более качественными и надежными из-за низкого числа пустот в бетоне и равномерного распределения частиц. Сырьем для заливки служат исключительно тяжелые виды раствора с плотностью от 2400 кг/м³ и выше и маркой не ниже М300. Требования к арматуре напрямую зависят от величины ожидаемых нагрузок, но каркас в любом случае обязателен.

К общим свойствам и показателям относят выдержку значительных нагрузок на сжатие, однородность структуры, обеспечиваемую виброобработкой и контролем за фракцией наполнителя в бетоне в пределах 15 мм, высокую геометрическую точность размеров и форм, наличие гладких стенок без наплывов, трещин, каверн и других дефектов.

За редкими исключениями вроде перфорированных железобетонных дренажных лотков эти изделия герметичны, их установки снижает риски просачивания стоков в почву к минимуму. Такие конструкции без проблем переносят значительные перепады температур, статические и динамические нагрузки, коррозийные воздействия и прямой контакт с агрессивной средой грунта.

Стоимость ЖБИ

Цена напрямую зависит от габаритов, марки бетона и качества его уплотнения, проходимости, класса выдерживаемых нагрузок и комплектации. При желании их можно купить вместе с полностью совпадающей по размерам решеткой, плитами перекрытия, мусороуловителями или специальными фильтрами. С учетом долгого срока службы затраты на приобретение и доставку окупаются, при необходимости в системах водовода могут устанавливаться б/у ливневые или дренажные конструкции.

cemgid.ru

Лотки железобетонные водоотводные и для прокладки теплотрасс, цена

ЖБ лотки применяются в строительстве при прокладке инженерных коммуникаций, каналов и организации систем водоотвода. Эти ЖБИ ценятся за долговечность и надежную защиту труб или кабелей, сокращение расходов на их монтаж и эксплуатацию, рациональное использование площади объектов. Они обеспечивают свободный доступ к конструкциям и коммуникациям без необходимости замены отдельных участков при их возможном повреждении. К отличительным особенностям относят повышенные требования к морозо- и водостойкости бетонов, однородности структуры искусственного камня, марке армирующей стали и защите от внешних воздействий: коррозии, агрессивных сред, весовым нагрузкам.

Оглавление:

1. Классификация
2. Описание водоотводных изделий
3. Лотки для теплотрасс
4. Стоимость ЖБИ разных видов

Виды и назначение

В зависимости от формы профиля все лотки разделяются на параболические, прямоугольные (П-образные), трапециевидные и те же, но с круглым желобом. Некоторые разновидности продаются вместе со съемными крышками. Технология производства исключает наличие участков с оголенной арматурой, нормативная толщина бетонного слоя поверх металла составляет не менее 15 мм. Повышенные требования к однородности структуры выполняются посредством вибропрессования, изделия, прошедшие такую обработку, не имеют пустот и считаются самыми надежными.

Исходя из условий эксплуатации и размещения ЖБИ лотки разделяются на укладываемые в грунт (соответственно имеющие маркировку ЛРГ), скрываемые внутри объектов и сооружаемые на подвесных опорах или плитах. Первые чаще всего используются для прокладки подземных коммуникаций и теплотрасс, вторые – при организации и соединении инженерных систем между жилыми и промышленным объектами. При необходимости усиления защиты от теплопотерь предпочтение отдается вариантам, изготовленным на основе специализированных марок бетона.

В зависимости от целевого назначения они разделяются на:

• Лотки для прокладки теплотрасс (стандартная маркировка серии – буква «Л» или «ЛК»).
• Кабельные и энергетические (обозначение типа – УБК или УБС). Сортамент этой группы включает перфорированные виды.
• Водоотводные типы лотков – обширная группа ЖБИ, предназначенных для транспортировки воды.
• Непроходные каналы (КН) – изделия для прокладки подземных коммуникаций, теплотрасс и инженерных сетей в непросадочных грунтах с учетом возможного усиления нагрузки (к примеру, размещения – под дорогами). В отличие от других типов конструкция КН исключает свободный доступ к внутреннему содержимому при необходимости ремонта или техобслуживания, их размеры ограничены.

Все изделия объединяет наличие каркаса из стальной арматуры и заливку в формы тяжелых марок бетона. В качестве наполнителя в них используется отборный песок и высокоплотный гранитный или гравийный щебень с размером фракций в пределах 15 мм, вяжущее может быть специализированным. Сфера применения допускает все среды кроме агрессивных к бетону. Выбор конкретной серии определяется прежде всего целевым назначением и условиями эксплуатации, каждая группа включает типы с разными функциями, формами и размером, важно купить правильную разновидность.
