Бетонные столбы для забора: характеристики, состав и изготовление

До строительства дома или после, по периметру участка появляется ограждение. Красивый забор вокруг дома обеспечивает не только безопасность, надежность, но и привлекательный внешний вид. Важность ограждения ясна, остается определить материал забора и какие столбы под ограждение стоить ставить. Бетонные столбы – удачный вариант для опор, которые легко комбинируются с разными материалами.

Плюсы, минусы столбов

Прежде чем приниматься за работу, стоить оценить плюсы и минусы бетонных столбов. Устойчивость к ржавчине, воде, перепадам температур — отличительные черты бетона от других материалов. Еще бетонная опора отличается массивностью, что удобно для фиксации в любом грунте.

Ряд других преимуществ:

  • Высокая надежность, длительность срока службы.
  • Благодаря свойствам бетона столбы поддаются декоративной обработке: штукатурке, покраске, обработке камнем.
  • Широкий выбор разнообразных форм, размеров.
  • Легкость монтажа, без привлечения специальных мастеров.
  • Возможность провести электропроводку внутри опоры.
  • Простота ухода.

Недостатки:

  • Установка столба требует предварительной подготовки фундамента. Без надежного основания механизм может накрениться, потерять равновесие и завалиться.
  • Бетонные столбы тяжелые. Для их транспортировки понадобится специальная машина, а значит, дополнительные расходы. Сделать опоры для забора своими руками — выход из данной ситуации. Таким способом можно решить и вопрос качества, вы точно будете уверены в технических характеристиках изделия.
Вернуться к оглавлению

Формы

Вариант форм под бетонные опоры.

Бетонные опоры производят разной длинны, ширины, формы. Какая форма лучше подходит для производства своими руками:

  • круглая;
  • полукруглая;
  • квадратная;
  • прямоугольная;
  • трапециевидная.

Форма опоры ни на что не влияет, ее выбор зависит только от пожеланий хозяина. Процесс бетонирования всех форм своими руками, кроме круглой, практически одинаковый.

Вернуться к оглавлению

Технология производства

Процесс заливки опор для заборов лучше делать при плюсовой температуре, в сухую погоду. Повышенная влажность способна изменить составляющую воды в незастывшем растворе, снизив качество изделия. Выделяют два вида технологии производства:

  • бетонирование каркаса на месте установки столба;
  • отдельное изготовление опоры и установка на необходимом месте.
Вернуться к оглавлению

Материалы и инструменты

Для работы своими руками над вторым вариантом понадобятся следующие материалы и инструменты:

  • цемент;
  • песок;
  • щебень;
  • вода;
  • шурупы;
  • молоток;
  • доски, лист фанеры;
  • металлический стержень;
  • пленка;
  • сварочный аппарат.
Вернуться к оглавлению

Сооружение опалубки

Главный секрет красивой бетонной опоры — надежная опалубка. Экономия и опалубка — понятия не совместимые. Чем серьезней подойдете к процессу сооружения основы, тем больше столбов в конечном итоге выйдет. Самый легкий способ — соорудить деревянную форму в виде коробки. Для сооружения берут фанеру или строганные доски. Стороны скрепляют между собой, оставляя верхнюю открытой, для свободного доступа до короба. Четвертая открытая сторона — место для заливки раствора.

Внутри тщательно по стыкам подгоняют доски, укладывают пленку, предотвращая протекание бетонной смеси. Углы, стенки изготовленной из фанеры опалубки лучше обработать пластмассой, чтобы избежать деформирования конструкции. Форму из дерева до заливки лучше скрепить винтиками, а не гвоздями. Такой подход позволит с легкостью вытянуть соединительный элемент, не испортив материал. Не будет трудностей с разбором строения, бетон легко отстанет от гладких поверхностей.

Вернуться к оглавлению

 Армирование

Прочность столбу придает не только правильное соотношение цемента и других компонентов, но и металлический стержень. Для основы используют армированные пруты. Бетонный столб должен выдержать не только усадку, давление, а и изгиб. Именно каркас из металла гарантирует прочность, выносливость.

Предварительно подготовьте сварочный аппарат (пригласите специалиста) для соединения металлических прутов. В результате выходит решетка из четырех поперечных стержней, соединенных короткими отрезками прутов на расстоянии от 5 до 15 см друг от друга. Диаметр арматуры составляет 12 — 16 мм.

Подготовленная металлическая основа вставляется в форму. Обязательно оставляйте зазор между каркасом и деревянной стенкой около 2 см. Слой бетонного раствора, заполнивший свободное пространство, защитит металл от воздействия влаги.

Вернуться к оглавлению

Подготовка смеси и заполнение опалубки

Заполнение опалубки бетоном.

Опалубка собрана, основа вставлена, пришло время подготовить раствор. Размер опор небольшой, поэтому для заполнителя стоит подбирать мелкофракционные элементы, размером от 5 до 10 мм.

От качества цемента зависит прочность бетонного состава, а значит, и характеристика эксплуатации готовой детали. Правильные пропорции, соблюдение технологических особенностей поможет создать прочную бетонную конструкцию. Пропорция компонентов выдерживается в следующем порядке:

  • цемент 1 часть;
  • песок 2 части;
  • щебень 2 части;
  • вода.

Для получения качественного результата, смешивание составляющих частей делают в бетономешалке. Процесс смешивания проводится не меньше 3-5 минут.

Приготовленной смесью наполняют опалубку. Процесс наполнения бетоном — ответственный, завершающий момент, во время которого нельзя допустить возникновения пустот. Свободное пространство в будущем изделии плохо сказывается на прочности. Для уплотнения бетона и вытеснения из него воздуха, конструкцию поддают вибрации. В качестве вибратора используется перфоратор, с приваренной упорной площадкой. Площадка перфоратора приставляется к разным частям конструкции, создавая дополнительную вибрацию. Режим инструмента выставляется на ударный, без вращения.

Если использовать перфоратора нет возможности, возьмите простой арматурный прут, проткните смесь в нескольких местах. Выполнив все работы, нужно выровнять поверхность бетонного столба. Для этого берется доска (другой ровный предмет), и выравнивается поверхность смеси. На протяжении семи дней подготовленный столб оставляют для полного высыхания. Готовыми бетонными столбами можно пользоваться через 15 дней.

Вернуться к оглавлению

Круглые столбы

Технология производства круглых столбов отличается от выше рассмотренной технологии. Круглые опоры отливаются в вертикальном положении, поэтому изготовление конструкции происходит на месте застройки.

Вернуться к оглавлению

Опалубка

В качестве опалубки используют металлическую трубу, объем которой зависит от желаемого размера опоры. Для устойчивости в земле подготавливают скважину, в которую помещается основа и укрепляется частью бетонной смеси. Второй частью заполняют непосредственно металлическую трубу.

Изготовление высоких опор потребует большой сноровки для работы с трубой, что крайне неудобно, поэтому металлическую опалубку делают разъемной. Для этого подготовленную трубу разрезают вдоль длинны специальным инструментом. По всей длине, друг напротив друга привариваются металлические ушки, через которые можно скрепить вплотную две половины трубы.

Вернуться к оглавлению

Вставка закладных

Перед началом процесса стоит определиться, каким образом на столбах будут крепиться заборы, и перед заливанием побеспокоиться о закладных. Закладные — железные или деревянные детали, куда будет забиваться гвоздь (ввинчиваться шуруп).

Металлические элементы вставляют, просверливая на месте соединения половин трубы необходимые отверстия. Деревянные сначала обрабатывают антисептической жидкостью, затем крепят саморезами.

Вернуться к оглавлению

Процесс заполнения

Предварительно, перед заполнением основания бетонной смесью, нижнюю и верхнюю часть труб соединяют армированием. Арматурные стержни вставляют в нижнюю часть так, чтоб на верх выходило 40-50 см прута. Процесс бетонирования подземной части происходит отдельно и застывает она около трех дней.

Наземную часть перед заполнением необходимо смазать техническим маслом, чтобы легче снимать конструкцию, без повреждений на столбе. В установленное основание вставляем связанные между собой 3 -4 арматуры. Бетонный состав, заполняющий трубу, постоянно пронизывается штырем, предотвращая возникновение пустот в конструкции.

Набирает прочности столб на протяжении трех дней и труба разбирается, переустанавливается на другое место и процесс начинается заново.

Вернуться к оглавлению

Тонкости установки

Установка столбов — занятие несложное, но поработать руками придется. Самым сложным будет необходимость выдержать ровной линию, будущего забора. Необходимы длинные, ровные, деревянные бруски, которые фиксируют равное расстояние между опорами. Установка осуществляется при помощи лопаты, лома и строительного уровня.

Обозначить ровную линию поможет натянутая веревка по границе расположения забора. Через одинаковое расстояние друг от друга выкапываются лунки, глубиной 50-60 см. Вставляем опору, выравниваем при помощи уровня и низ фиксируем щебнем.

В углубление опоры вставляем один конец рейки, другой конец доходит до второго столба. На брусок кладется уровень, по которому выравниваются все опоры и только после данной процедуры заливаются лунки. Забетонированные конструкции высыхают на протяжении трех дней, после чего крепится забор.

Вернуться к оглавлению

Заключение

На выбор материала опор для ограждения влияет индивидуальное мнение каждого. Если позволяют средства, лучше установить бетонные столбы для забора. Они обеспечат длительный срок службы без ремонта и возможных замен деталей.

kladembeton.ru

С 1 В

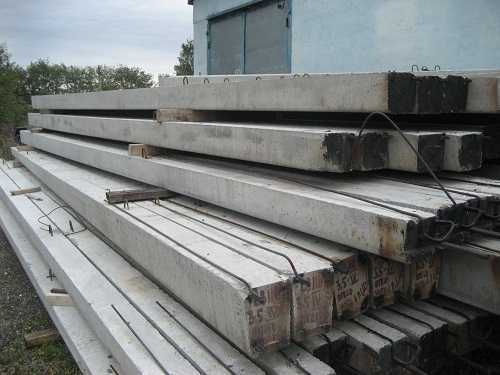

Столб для забора железобетонный ( С 1 В) соединительный опорный элемент сборных железобетонных ограждающих конструкций. Столб   квадратного сечения используется в качестве каркаса для возведения долговечных, прочных заборов различной протяженности. С помощью плит забора и столбов в короткие сроки сооружают массивные ограды, защищающие частные, гражданские и индустриальные объекты от проникновения посторенних людей. Высокие плитные заборы часто можно встретить у складских и производственных объектов, так как монолитные бетонные ограды являются серьезным физическим и психологическим препятствием для злоумышленников. Также такие конструкции в некотором роде служат защитой от посторонних звуков и пыли.

Забор из сплошных сборных элементов позволяет сделать территорию не просматриваемой, что делает его привлекательным для ограждения частной территории.

Сфера использования заборного столбика С 1 В не ограничивается плитными заборами. Бетонные столбы забора применяют при возведении кирпичных и блочных ограждений - они играют роль опорного каркаса и придают ограде большую прочность.

Проектные чертежи и нормы производства столбов забора содержит Серия 3.017-1 . Выпуск 1 данной серии предполагает производство столба  С 1 Ввысотой 2390 мм. Столбы имеют универсальное квадратное сечение 140х140 мм.

Конструкции со столбом забора эксплуатируются в сухих, непучинистых и непросадочных грунтах в не склонных к землетрясениям районах (не выше 6 баллов по шкале Рихтера). Масса бетонного столба С составляет 117,5 кг.

Морозостойкость бетона заборных столбов – не ниже F50, поэтому применение заборных столбиков доступно в районах с перепадами температур до – 35°C. Не применяют столбы в зонах вечной мерзлоты, так как закапывание на нужную глубину (1/3 от предполагаемой высоты забора) становится невозможным.

  Благодаря своему высококачественному бетону железобетонные столбы забора хорошо противостоят воздействию влаги и разного рода агрессивных сред.

Изготавливаемый из тяжелого бетона М200 (В20) столб забора служит опорой для двух смежных плит. Опирание плит на столбы может производится двумя способами:

  • Цокольная часть панели соединяется со столбом посредством сварки соединительных элементов;
  • Плита без цоколя подвешивается на столики, привариваемые к столбам.

Армирование столба С производится сварными сетками и объемными каркасами из стали высокого класса – A-I, A-II и  A-III и проволоки класса В-I. Такое армирование позволяет столбу хорошо выдерживать нагрузки от ограждающих панелей.

  Ограды, сооружаемые с использованием столбов, имеют высоту от 1, 2 до 2,5 метров, а при использовании препятствий из колючей проволоки и того выше. Заборы из бетонных плит позволяют использовать ворота и калитки для пропуска пешеходов и транспорта различных размеров.

При установке столбов С 1 В стоит помнить, что они закапываются в грунт на глубину его промерзания. При закапывании столба на меньшую глубину в лучшем случае весной забор ждет перекашивание, а в худшем и падение столь массивной конструкции.

Маркировка изделия

Условное обозначение столба забора состоит из наименования изделия, его типоразмера и буквы, соответствующей по высоте плиты.

Для примера расшифровки марки рассмотрим , где:

  • С – столб забора;
  • Цифра – типоразмер изделия;
  • А – высота конструкции 1,2 метра.

Маркировка, а также масса и дата изготовления столба, находятся на торцевой грани изделия.

Контроль качества изделия

Забор, как внешняя ограждающая конструкция, должен отвечать высоким требованиям внешнего вида. Недопустимы раковины и наплывы бетона более 3 мм. Дефектами считается большое количество трещин шириной более 0, 3 мм  и обнажения арматуры. Большое количество трещин приводят к быстрой эрозии конструкции, образованию дыр и размытиям на поверхности изделия, что существенно снижает защитную функцию.

Столб забора, как правило, отличается качеством и гладкостью бетонной поверхности. Гладкий бетон позволяет применять оригинальные дизайнерские решения при окрашивании, превращая забор в дополнение стиля здания.

    На процедуре приемки партии элементов забора С 1 В проверяются показатели прочности бетона, соответствие арматурных изделий и монтажных петель, прочность сварных соединений,  точность габаритных размеров, толщину защитного слоя бетона до арматуры, наличие и ширину  возможных  трещин.

Качество бетонных поверхностей и соответствия монтажных петель проверяют путем осмотра каждого изделия. Удостоверяет качество железобетонных  плит забора технический паспорт, сопровождающий каждую партию. В нем потребителю сообщается о количестве железобетонных изделий в партии, дате изготовления партии, массе изделия, а также приводится отпускная прочность бетона и марки бетона по морозостойкости и водонепроницаемости.

Хранение и транспортировка

Столбы забора, наряду с другими железобетонными изделиями, хранят горизонтально в штабелях не более 1, 5 метров высотой. При этом столбы нужно хорошо закреплять, избегая падения и смещения изделий. Транспортировка элементов забора возможна различным транспортом, а том же положении, что и хранение. Под нижний ряд и между ними укладывают деревянные прокладки толщиной. Разгрузка заборных столбиков должна происходить максимально корректно,  избегая повреждения рельефа плиты и сколов ребер.

www.complexs.ru

Бетонная опора для столба


Как установить бетонные опоры для забора и наборные столбы: инструкция, видео-урок и фото

Бетонные столбики используются для устройства самых различных ограждений: деревянных, заборов из профлиста и рабицы. Специальные бетонные столбы с пазами применяются для устройства декоративных бетонных заборов. Бетонный столб имеет много преимуществ перед традиционными деревянными и металлическими опорами:

Качество бетонного столба зависит напрямую от качества материалов, которые применялись для его изготовления. Наиболее лучшим вариантом является, конечно, бетонный столб изготовленный из высокомарочного цемента марки М400 или М500. Снаружи бетонный столбик можно отделать любыми отделочными материалами:

Единственным минусом бетонных столбов является их вес, однако он компенсируется красотой готовой ограды, которая будет стоять не одно десятилетие.

Красивый забор с бетонными столбами простоит не одно десятилетие.

Особенности заливки и установки бетонных столбов

Для установки ограждения бетонные столбы можно купить. Стоят они недорого, но транспортировать их своими силами будет затруднительно. Поэтому многие занимаются изготовлением бетонных столбов своими руками прямо на месте установки будущего забора.

Формы под бетонные заборы.

Устройство фундамента для покупных и самодельных бетонных столбов мало чем отличается. Единственно, для высоких тяжелых заборов или для ограждений с цоколем нужно заливать ленточный мелкозаглубленный фундамент.

Ленточный фундамент под створы ворот.

  • Для столбчатого фундамента под бетонный столб нужно выкопать яму глубиной до полутора метров. Чем выше и больше по диаметру столб, тем глубже яма. Яму нужно выкапывать диаметром соответствующим диаметру столба при помощи садового бура.

Лунка должна соответствовать диаметру столба.

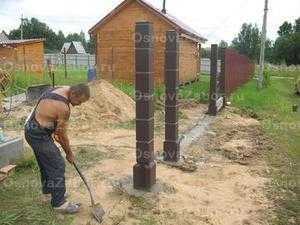

Установленные бетонные столбы для забора.

  • Далее при самостоятельной заливке столба делается опалубка из досок. Опалубка будет представлять собой длинный ящик с размерами изнутри соответствующими столбу. Опалубку изнутри нужно обить полиэтиленом или закрепить степлером рубероид для того, чтобы после схватывания бетона её можно было легко снять.

Так выглядит опалубка.

  • В лунки монтируется опалубка, в которую нужно установить пруты арматуры. Арматура должна стоять вертикально и не касаться стенок опалубки. Затем послойно заливается бетон. Сначала заполняется бетоном подземное пространство лунки, через сутки — верхняя часть. При заливке бетона его обязательно нужно штыковать куском арматуры для выгонки пузырьков воздуха.

Арматурный каркас для опалубки.

  • Сразу на этапе заливки необходимо предусмотреть вставку закладных, к которым будут монтироваться лаги, поперечины или секции ограждения. Закладные могут быть металлическими или деревянными. Если забор будет из рабицы, нужно вставить в бетон крючки. Закладные таким образом монтируются в опалубку, чтобы часть была утоплена в бетон, а часть выходила наружу.
  • Таким образом заливается прямоугольная или квадратная труба. Если есть эстетическая необходимость заливки круглых труб, в качестве опалубки можно использовать широкие канализационные пластиковые трубы. Бетон можно заливать послойно или за 1 раз. Пластик после заливки можно снять, можно оставить. Оставленный пластик будет защищать бетон от промерзания.

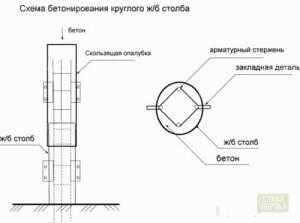

Схема бетонирования столба.

Если предполагается снятие пластиковой трубы, можно разрезать её вдоль на 2 равные части, смазать внутри машинным маслом и собрать хомутами. После затвердения бетона трубу легко можно снять, раскрутив хомуты.

Удобна в применении и скользящая опалубка. Это невысокая опалубка, которая заполняется бетоном на 70-80% по высоте. После затвердения секции опалубка передвигается наверх и в неё заливается следующая порция бетона. Плюсы такой опалубки в её компактности и мобильности, хотя времени на заливку столбов уходит больше.

Особенности монтажа наборных бетонных блоков

Для монтажа декоративных заборов можно использовать наборные блоки. Столб из наборных блоков отличается повышенной прочностью и эстетичностью. При покупке можно подобрать блоки с самыми различными узорами и орнаментом. Одновременно с установкой блоков можно установить колпаки на опоры, которые будут защищать конструкцию бетонного столба от воздействия осадков.

Колпаки улучшают внешний вид ограждения.

При установке наборных блоков лунки роются диаметром 20 см и глубиной от 1.2 до 1.5 метров. В лунки насыпается щебень для устройства дренажной подушки, на которую устанавливается вертикально сердечник столба — металлическая труба или 4 арматуры связанные или сваренные между собой. Лунка бетонируется. Дальнейшие работы можно продолжать через сутки.

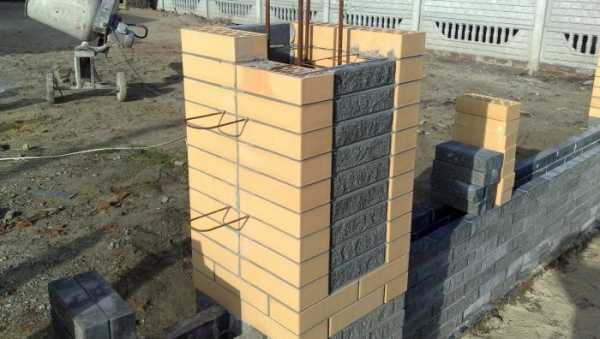

Установка наборных опор.

Устанавливается нижняя часть наборного столба сверху на сердечник. Заливается раствором. Сверху одевается вторая секция. Таким образом набирается полностью столб, а секции между собой дополнительно промазываются цементным раствором или плиточным клеем. Если сверху столба будет устанавливаться светильник или домофон, то через полость внутри опоры сначала нужно пропустить необходимые кабели. Когда опора просохнет, швы нужно обработать гидрофобной пропиткой, а колпак укрепить сверху на цементный раствор.

zaborprofnastil.ru

Забивные опоры для столбов забора

Забивные опоры для забора - это самый дешевый и простой способ создания прочного фундамента для забора. Несущая стойка - важный элемент ограды. Именно от качества этой детали зависит долговечность ограждения и его прочность. Установить столбы для ограды можно тремя методами - забивать, бетонировать и ввинчивать. Конечно, забивание кажется самым простым вариантов, но он имеет свои нюансы.

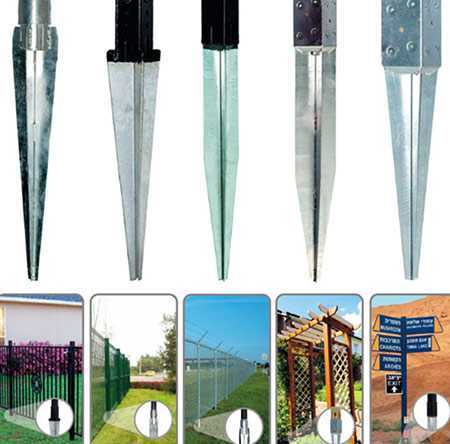

Подборка различных видов забивных наконечников для столбов забора

Да и не каждый человек знает, как правильно забивать опоры для столбов.Вернуться к оглавлению

Как правильно забивать опоры

Опора забивная для столба - достаточно простая конструкция. Но погружать в почву ее нужно правильно. В противном случае конструкция не выдержит, и придется ее переделывать. Существует ряд правил, которым нужно следовать:

  1. Условия для забивания опор для столбов. Столбы забивного типа не будут такими надежными, как те, которые были забетонированы или ввинчены в грунт. Но с другой стороны, на такой вариант обустройства столбов не понадобится много времени, да и расходные материалы будут сэкономлены. Забивная опора для забора используется в зависимости от веса конструкции, так что нужно проверять вес ограды. Если она тяжелая, то не рекомендуется вбивать опоры. Но если забор планируется из легких материалов, то такой вариант монтажа приемлем. Второе условие заключается в том, какое предназначение будет у ограды. Если эта конструкция временна либо просто используется для декорирования, тогда вбивание столбов для ограды - оптимальный вариант. Если забор должен прослужить долго и он используется для защиты, то столбы точно лучше бетонировать, а не вбивать. Третье условие касается типа почвы. Если это грунт песчаный, торфяной или глинистый, то забивание опор не всегда подойдет. Лучше всего такой вариант подходит для плотной и устойчивой почвы, где низкий уровень грунтовых вод.
  2. Процесс забивания столбов малого диаметра. Если выбран именно такой метод монтажа столбов для забора, то нужно учитывать, что столбы разных размеров будут по-разному входить в землю. Если их диаметр не более 6 см, то хватит и одной кувалды. Сначала нужно сделать разметку, а потом в нужном месте поставить столб. Его следует держать в вертикальном положении. После этого нужно сверху бить кувалдой до тех пор, пока он не уйдет на достаточную глубину. Обычно размер таких опор не более 1,5 м.
  3. Процесс забивания столбов большого диаметра. Если опора будет более 6 см и до 10 см в диаметре, а ее высота составляет примерно пару метров, то технология монтажа отличается и будет сложнее. Понадобится сварочный аппарат. Также необходимы блоки и крюки, тренога, арматура, трос. Кроме того, полагается приготовить лобзик, рулетку и пластины из металла. Все это понадобится для специальной конструкции, которая поможет забить опоры в почву.

Если опора имеет большой диаметр, то чтобы ее вогнать в землю, придется немало потрудиться. Кроме того, если бить по верхней ее части, то она начнет деформироваться. Чтобы работа была легкой, а верхние края детали были защищены, разработан хороший метод, который проверен уже годами.

Схема забивания столба большого диаметра

Используется такое полезное приспособление, как бабка, как его называют в народе. Соорудить такую конструкцию можно следующим образом: необходимо взять отрезок трубы, его длина должна быть примерно 1 м, а диаметр превышает диаметр опоры. Трубу нужно надеть на сам столб. Далее с одной стороны нужно закрепить деталь, приварив ее аппаратом.

Из стальной пластины необходимо вырезать круг с таким же диаметром и приварить к трубе. Чтобы конструкция стала более тяжелой, дополнительно требуется приварить еще несколько металлических кусков.

Специалисты рекомендуют, чтобы вес всей конструкции был 10-30 кг, причем чем тяжелее бабка, тем лучше для забивания. Если вес все равно получился недостаточно тяжелым, то рекомендуется воспользоваться еще одним методом. Из пластины необходимо вырезать круг, а потом приварить его внутри самой трубы.

Специальный агрегат для забивания столбов

После этого нужно отступить на пару сантиметров от края (не более 5 см). В итоге будет получено дополнительное пространство. Туда нужно залить свинец, который был предварительно расплавлен. Взять свинец можно в аккумуляторе, который уже не подойдет для дальнейшей эксплуатации. Потом из арматуры требуется соорудить ручки. Их нужно просто приварить к полученному устройству. Рекомендуется обмотать ручки изолентой - так будет проще работать.Вернуться к оглавлению

Процесс заглубления столбов

Сам процесс происходит следующим образом: в указанном по плану месте делают небольшую ямку в земле. Ее диаметр должен быть такой же, как и у столба. Потом столб необходимо вставить туда и выровнять, чтобы он располагался в вертикальном положении.

Поэтапная инструкция забивания столбов

После этого остается только надеть готовое приспособление на трубу. Нужно приподнять его за ручки, а потом резко опустить. Не стоит поднимать на большую высоту - достаточно и 1,5 м. Главное в этом процессе - как можно резче опустить и приложить максимум усилий. Тогда давление на опору будет как раз в центральной ее части, так что она погрузится без каких-либо отклонений.

Если конструкция слишком тяжелая, то можно воспользоваться тросом, блоком и треногой. Кстати, последняя должна быть выше столба на 200 мм. Сверху закрепляются блок-крюки, после чего нужно продеть трос и зафиксировать его. После таких подготовительных работ можно приступать к делу.

Вернуться к оглавлению

Преимущества и недостатки забивных опор для монтажа

Специалисты рекомендуют использовать такую технологию на почвах умеренного плотного типа с наличием мелких камней. Забивные опоры имеют главное преимущество - простота. Заколачивать их можно двумя методами. Во-первых, можно воспользоваться обычной кувалдой, если столбы будут примерно в высоту до 2 м. Во-вторых, можно воспользоваться бабкой - это особая конструкция, которая помогает заколачивать сваи или металлические трубы в грунт. Обычно второй метод применяется в том случае, если их высота примерно 2,5-3 м.

Многие организации, занятые в сфере строительства, стараются убедить своих клиентов, которые заказывают у них работы и услуги, что забивные опоры - это лучший вариант: все будет выполнено быстро, качественно и недорого. Работникам не придется долго работать на участке, перевозить щебень песок, готовить смеси с цементом.

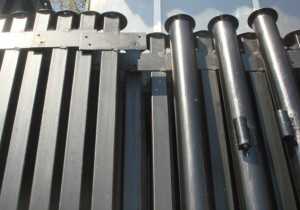

Так выглядит круглый забивной столб для забора

Но прежде чем соглашаться на такой вариант, необходимо изучить все плюсы и минусы.

Например, к преимуществам относятся следующие моменты:

  1. Простота технологии. Справиться с такой задачей сможет практически каждый человек.
  2. Оперативность. Для опор не придется выкапывать ямы, а потом фиксировать их с помощью щебня и цемента. Они просто вбиваются в землю, так что время будет сэкономлено.
  3. В местности, где климат чрезмерно влажный, может появляться пучение грунта, но опоры забора хорошо защищены от этого.
  4. Невысокая стоимость. Это обусловлено тем, что не придется использовать вспомогательные материалы вроде песка, гальки, цемента и прочего.

Обычно опора забивная для столба забора используется, если сам забор из сетки-рабицы или легкой древесины.

Пример забивных столбов для ограды из сварной сетки

При этом ту часть детали, которая будет располагаться в грунте, специалисты рекомендуют дополнительно покрывать составами с антикоррозийными свойствами. К примеру, используется краска, грунтовка и битум. Однако у забивания готовых столбов есть и свои недостатки.

Во-первых, подобная конструкция не подойдет для местности, где почва болотистая, торфяная или песчаная. Забор будет очень неустойчив в таких условиях.

Во-вторых, опоры забивного типа нельзя применять в том случае, если сам забор будет слишком массивным. К примеру, ограда из деревянных брусьев или профлистов. Из-за такой нагрузки опоры начнут проседать либо быстро обвалятся.

В-третьих, если грунт слишком плотный, то такой вариант обустройства забора тоже не подойдет, т.к. столб не получится забить в грунт.Кроме того, столб в процессе забивания может деформироваться. То же касается и почвы каменистого типа, так что забивание столбов в этом случае не подойдет. К использованию забивных опор нужно относиться осторожно. Конечно, купить такие детали не проблема, да и простота монтажа прельщает многих. Но нужно учитывать все нюансы. В противном случае придется переделывать полностью всю ограду. Забивные типы опор имеют множество преимуществ, но и недостатки следует учесть.

svoizabor.ru

Бетонные столбы для ЛЭП: виды столбов, характеристики, изготовление опор

Осветительные опоры, выполненные из железобетона, используются в городе и за городом, в том числе для автомобильных магистралей,улиц и тротуаров, площадок для складов и промышленных предприятий. Бетонные столбы освещения также используют для монтажа воздушных линий, показатели напряжения которых достигают 10 кВ. Когда же их параметры составляют минимум 35 кВ, используются опоры, выполненные из центрифугованного бетона.

Столбы освещения из железобетона прямоугольного сечения

Виды столбов

Осветительные опоры такого типа бывают самых различных форм, а также размеров и производятся с помощью центрифуги или вибропресса при использовании высококачественного бетона, армированного металлической проволокой.

Подобные бетонные столбы бывают следующих марок:

  • СВН, а также С (восьмигранная форма) – весит от 800 до 1700 кг, достигает 10,5 м в высоту;
  • СЦС, а также СНЦс (с кольцевым сечением) – весит от 700 до 1050 кг и достигает в высоту 11 м;

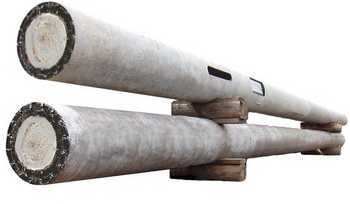

На фото — стойки опор СКЦ

  • СКЦ (может быть круглой или конической формы) – весит от 700 до 1050 кг и достигает 11 м в высоту;
  • СНВ, а также СВ (обладают трапециевидным сечением) – весит от 800 до 3500 кг и достигает 16,5 м в высоту.
Характеристики

Рассмотрим преимущества применения железобетонных опор:

  • они устойчивы к коррозийному влиянию, воздействию химических составов, не расположены к гниению;
  • материал не боится огня и сейсмических воздействий;
  • есть возможность длительной эксплуатации. При этом должна соблюдаться правильная производственная технология, и впоследствии осуществлен правильный монтаж, что дает возможность опорам прослужить свыше полусотни лет;
  • невысокие эксплуатационные затраты;
  • доступная цена конструкции (более экономичными в этом плане будут только опоры из дерева).

Бетонные опоры для столбов воздушных электрических линий

Теперь разберемся с недостатками изделия

  • материал тяжелый, его масса – минимум 700 кг. Соответственно, с его погрузкой, транспортировкой и монтажом могут возникнуть определенные сложности;
  • трудности демонтажных работ. Конечно, опору можно сбить с помощью того же трактора, но высвободить стальной каркас и переработать бетонные куски достаточно тяжело;

Совет: помогает в данном случае резка железобетона алмазными кругами особой прочности.

  • плохо сопротивляется механическим нагрузкам, могут не выдержать резких ударов и аналогичных воздействий, например, толчков;

Следует констатировать, что по своим характеристикам такие опоры существенно превосходят деревянные, но уступают металлическим.

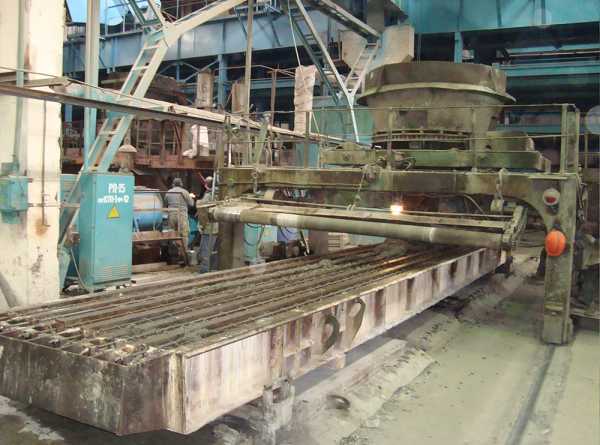

Заводское изготовление железобетонных опор

Изготовление опор

Уличные бетонные столбы для освещения изготавливаются поэтапно:

  1. На первом шаге — подготовьте арматуру, нарезав или нарубив ее согласно типоразмерам. Для этого лучше всего воспользоваться специальным станочным оборудованием. Затем высадите анкерные головки и подготовьте контурные спирали. После чего загните контурные стержни и петли.
  2. Затем замесите бетонную смесь из цемента, химических добавок и инертных компонентов. Засыпьте все в бетономешалку, залейте водой и тщательно перемешайте. После этого подождите несколько минут, чтобы раствор получил необходимую консистенцию, и вылейте в бетоноукладчик.

    Схематическая форма для изготовления своими руками столбов из железобетона

  1. Подготовьте специальные формы для бетонных столбов со стержнями. Их необходимо предварительно очистить и смазать, а затем в них поместите подготовленные спирали. После этого нагретые стержни протяните через спирали, положите на упоры и зафиксируйте. Спирали растягиваются и прикрепляются к стержням в 3 точках. На каждом торце установите по вкладышу, сделайте технологические трубки с петлями, фиксируясь при этом к опалубке.
  2. Раствор залейте в формы, при этом бетон уплотните с помощью глубинного вибратора, а потом выровняйте поверхность.
  3. Проведите сушку изготовленных изделий. Инструкция требует положить готовые изделия на доски и накрыть их полиэтиленовой пленкой. Включите прогрев заготовок, подождите некоторое время и снимите пленку.
  4. Переместите готовые опоры с помощью подъемного оборудования в подготовленное место, где их следует складировать и проверить качественные показатели. Потом приварите к ним стержни заземляющих контуров, покрасьте, определите показатели прочности бетона. На последнем этапе они обычно маркируются и на них ставят штамп. После этого изделиями можно пользоваться и/или продавать.

Благодаря применению передовых технологий во время производственных процессов гарантируется отменные качественные характеристики приготовленных изделий. Все это должно быть подтверждено соответствующими сертификатами и прочими свидетельствами.

Как уже указывалось выше, ассортимент осветительных опор из железобетона может быть достаточно многообразным, исходя из различных размеров, форм и так далее. Соответственно, потребитель может выбрать то, что ему конкретно необходимо.

Применение бура с алмазной коронкой

Совет: если для подвода линий электропередач от столба к дому придется проходить сквозь бетонный фундамент или стену, вам поможет алмазное бурение отверстий в бетоне с помощью специально разработанных для этого коронок.

Вывод

Сегодня встретить бетонные столбы, использующиеся как опоры электропередач, можно в разных местах. Благодаря недорогой технологии производства и долговременной эксплуатации, изделия по праву пользуются спросом у потребителей. Подавляющее их количество изготавливается на заводе, так как именно там можно полностью воспроизвести всю технологическую цепочку.

Однако есть и такие домашние мастера, которые изготавливают для собственных нужд подобные сооружение самостоятельно. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

rusbetonplus.ru

Как залить бетонные столбы для забора

Бетонные столбики используются для устройства самых различных ограждений: деревянных, заборов из профлиста и рабицы. Специальные бетонные столбы с пазами применяются для устройства декоративных бетонных заборов. Бетонный столб имеет много преимуществ перед традиционными деревянными и металлическими опорами:

  • он не корродирует,
  • уход за ним прост,
  • он прочен,
  • износоустойчив,
  • ударопрочен,
  • при изготовлении с гидрофобными пластификаторами не подвержен разрушающему воздействию воды,
  • исключительно долговечен.Готовые бетонные столбы.

Качество бетонного столба зависит напрямую от качества материалов, которые применялись для его изготовления. Наиболее лучшим вариантом является, конечно, бетонный столб изготовленный из высокомарочного цемента марки М400 или М500. Снаружи бетонный столбик можно отделать любыми отделочными материалами:

  • штукатуркой,
  • декоративным камнем,
  • деревянными панелями,
  • окрасить в любой цвет краской.Бетонные столбы окрашены в цвет забора.

Единственным минусом бетонных столбов является их вес, однако он компенсируется красотой готовой ограды, которая будет стоять не одно десятилетие.

Красивый забор с бетонными столбами простоит не одно десятилетие.
Особенности заливки и установки бетонных столбов

Для установки ограждения бетонные столбы можно купить. Стоят они недорого, но транспортировать их своими силами будет затруднительно. Поэтому многие занимаются изготовлением бетонных столбов своими руками прямо на месте установки будущего забора.

Формы под бетонные заборы.

Устройство фундамента для покупных и самодельных бетонных столбов мало чем отличается. Единственно, для высоких тяжелых заборов или для ограждений с цоколем нужно заливать ленточный мелкозаглубленный фундамент.

Ленточный фундамент под створы ворот.
  • Для столбчатого фундамента под бетонный столб нужно выкопать яму глубиной до полутора метров. Чем выше и больше по диаметру столб, тем глубже яма. Яму нужно выкапывать диаметром соответствующим диаметру столба при помощи садового бура.
Лунка должна соответствовать диаметру столба.
  • Заливкой столбов нужно заниматься в теплое и сухое время. Жара и солнце также губительны для будущего забора, как и дождь. При излишней влажности бетон получится рыхлым и непрочным, под палящими лучами конструкция будет высыхать чересчур быстро.Заливка подземной части бетонного столба.
  • Расстояние между бетонными столбами должно быть равно длине секций забора или не больше 3 метров. Промежуточные столбы можно заливать толщиной не больше 10 см, потому что нагрузка на них относительно невелика. Угловые столбы и столбы створа ворот и калиток должны быть толще, потому что нагрузка на них гораздо больше. Впрочем усилить основание под воротами и калиткой можно и участком ленточного фундамента.
Установленные бетонные столбы для забора.
  • Далее при самостоятельной заливке столба делается опалубка из досок. Опалубка будет представлять собой длинный ящик с размерами изнутри соответствующими столбу. Опалубку изнутри нужно обить полиэтиленом или закрепить степлером рубероид для того, чтобы после схватывания бетона её можно было легко снять.
Так выглядит опалубка.
  • В лунки монтируется опалубка, в которую нужно установить пруты арматуры. Арматура должна стоять вертикально и не касаться стенок опалубки. Затем послойно заливается бетон. Сначала заполняется бетоном подземное пространство лунки, через сутки — верхняя часть. При заливке бетона его обязательно нужно штыковать куском арматуры для выгонки пузырьков воздуха.
Арматурный каркас для опалубки.
  • Сразу на этапе заливки необходимо предусмотреть вставку закладных, к которым будут монтироваться лаги, поперечины или секции ограждения. Закладные могут быть металлическими или деревянными. Если забор будет из рабицы, нужно вставить в бетон крючки. Закладные таким образом монтируются в опалубку, чтобы часть была утоплена в бетон, а часть выходила наружу.
  • Таким образом заливается прямоугольная или квадратная труба. Если есть эстетическая необходимость заливки круглых труб, в качестве опалубки можно использовать широкие канализационные пластиковые трубы. Бетон можно заливать послойно или за 1 раз. Пластик после заливки можно снять, можно оставить. Оставленный пластик будет защищать бетон от промерзания.
Схема бетонирования столба.

Если предполагается снятие пластиковой трубы, можно разрезать её вдоль на 2 равные части, смазать внутри машинным маслом и собрать хомутами. После затвердения бетона трубу легко можно снять, раскрутив хомуты.

Удобна в применении и скользящая опалубка. Это невысокая опалубка, которая заполняется бетоном на 70-80% по высоте. После затвердения секции опалубка передвигается наверх и в неё заливается следующая порция бетона. Плюсы такой опалубки в её компактности и мобильности, хотя времени на заливку столбов уходит больше.

Особенности монтажа наборных бетонных блоков

Для монтажа декоративных заборов можно использовать наборные блоки. Столб из наборных блоков отличается повышенной прочностью и эстетичностью. При покупке можно подобрать блоки с самыми различными узорами и орнаментом. Одновременно с установкой блоков можно установить колпаки на опоры, которые будут защищать конструкцию бетонного столба от воздействия осадков.

Колпаки улучшают внешний вид ограждения.

При установке наборных блоков лунки роются диаметром 20 см и глубиной от 1.2 до 1.5 метров. В лунки насыпается щебень для устройства дренажной подушки, на которую устанавливается вертикально сердечник столба — металлическая труба или 4 арматуры связанные или сваренные между собой. Лунка бетонируется. Дальнейшие работы можно продолжать через сутки.

Установка наборных опор.

Устанавливается нижняя часть наборного столба сверху на сердечник. Заливается раствором. Сверху одевается вторая секция. Таким образом набирается полностью столб, а секции между собой дополнительно промазываются цементным раствором или плиточным клеем. Если сверху столба будет устанавливаться светильник или домофон, то через полость внутри опоры сначала нужно пропустить необходимые кабели. Когда опора просохнет, швы нужно обработать гидрофобной пропиткой, а колпак укрепить сверху на цементный раствор.

osnovazabor.ru

vest-beton.ru

Выбор и установка столбов для бетонного забора

Каждый хозяин приусадебного участка задумывается о том, какой забор лучше выбрать, чтобы он был максимально функциональным и долговечным. Основные его функции заключаются в том, чтобы защищать от непрошеных гостей и взглядов прохожих, а также от попадания на территорию диких и соседских животных. Вместе с тем, ограждение должно вписываться в общий стиль ландшафта участка и не затенять растения.

Отлично со этими всеми задачами справляются бетонные заборы, потому они и пользуются самой большой популярностью среди аналогов. Чтобы забор служил долго, его необходимо правильно установить, а самое важное в этом процессе — опоры.

Варианты столбов для забора из бетона

Под бетонным забором чаще всего имеются в виду декоративные плиты, которые имеют вес 40-90 килограмм. Реже используются бетонные плиты весом по несколько тонн, которые устанавливаются вообще без опор, при помощи подъемного крана. Выбирая варианты столбов, стоит рассчитывать на то, чтобы они выдержали вес плиты.

Бетонные опоры

Бетонные столбы чаще всего используются для установки данного типа забора. Их можно как купить, так и сделать самостоятельно. Чаще всего их покупают, ведь они довольно недорогие, а самостоятельное изготовление требует точного знания технологии.

Качество бетонных опор больше всего зависит от материала, из которого они сделаны. Это должен быть бетонный раствор, приготовленный из песка, цемента и воды, которые смешиваются в определенных пропорциях. Для того чтобы достичь однородной консистенции, используется строительный миксер.

При самостоятельном изготовлении будущие столбики заливаются в железную опалубку прямо на месте установки забора.

Для этого металлическая труба нужного диаметра разрезается болгаркой пополам и к ней привариваются кольца, через которые можно будет соединить две части. Труба внутри смазывается машинным маслом, после чего туда укладывают арматуру и заливают раствором. После высыхания кольца раскручивают и опалубку снимают.

Покупные столбы более простые в использовании, так как в них уже есть стандартные пазы под монтаж каждой плиты. Да и с раствором можно прогадать, поэтому лучше изготовление бетонных изделий доверить профессионалам.

Для того чтобы бетонные опоры были менее подвержены атмосферному влиянию, их обрабатывают гидроабразивным средством, которое защищает от влажности и осадков.

Металлические столбы

Опоры из металла гораздо реже используются для монтажа бетонных заборов. Они требуют постоянного ухода, стоят дороже аналогов из других материалов и менее долговечны из-за коррозии.

Опоры из кирпичной кладки

Столбы из кирпича сделать труднее всего, но и выглядеть они будут достойнее. Главное в кладке предусмотреть выступы и отверстия, которые будут удерживать плиты забора. Для уменьшения расходов на кирпич иногда опору выкладывают внутри пустой, а затем заливают туда бетонный раствор.

Подробная информация о том, как правильно поставить столбы для забора из профнастила, находится здесь.

Если вас интересует, как сделать бетонные столбы для забора своими руками, прочитайте эту статью.

Для каких ограждений подойдут деревянные столбы для забора и как их смонтировать — узнайте отсюда.

Пошаговый монтаж столбов

Для установки опор из любого материала понадобится делать опалубку и заливать ее бетонным раствором. Потому наперед стоит запастись бетономешалкой и достаточным количеством песка и цемента. Затем следуйте инструкции:

  1. Перед монтажом на территории делают разметку, устанавливая по углам участка колышки и натягивая на них леску или шпагат. По этой линии и будет устанавливаться забор.
  2. Далее по всей длине натянутой лески необходимо выкопать ямы – 30-70 сантиметров в глубину, на расстоянии 2,5-3 метра друг от друга. Глубина должна рассчитываться как одна треть от высоты ограждения, а расстояние зависит от ширины бетонных плит.
  3. Далее в ямах делается опалубка из деревянных брусков. Также внутрь можно положить полиэтилен, чтобы в случае чересчур жидкого раствора он не растекся и не впитался в землю.
  4. После этого в бетонный раствор вертикально устанавливают опоры, фиксируя их в земле. Если взять металлические винтовые сваи, то их можно легко вкрутить в землю. Бетонные столбы устанавливают в раствор, когда он немного возьмется, через пару часов после заливки. Любая опора должна стоять перпендикулярно к земле, это можно измерить с помощью строительного уровня.
  5. Забор устанавливается только после того, как раствор в опалубке полностью высохнет. Полный цикл застывания составит 28-30 дней. Работы с раствором лучше не проводить при температуре менее 5 градусов тепла. Да и ямы в промерзшей земле выкопать не так-то просто.
  6. Столбы для бетонного ограждения можно располагать и на фундаменте, но при этом лучше не уменьшать их глубину расположения в земле. Фундамент заливается таким же цементным раствором, как и ямы, для него тоже делают опалубку.
  7. На бетонных столбах можно сделать козырьки, чтобы осадки их не размывали. Сам забор красят краской для придания ему эстетичного вида, а также защиты от солнца и осадков.
  8. Чтобы установить бетонные плиты на опоры понадобится как минимум два человека, чтобы один держал, а другой направлял плиту в паз. Для тяжелых конструкций целесообразнее будет использовать подъемный кран. Часто услуги по установке заборов предлагают их изготовители.

На следующем видео показан процесс монтажа ограждения на бетонных столбах:

Процесс установки опор довольно простой, хоть и трудоемкий, так как нужно будет приготовить и залить несколько десятков ведер раствора.

Бетонные заборы можно увидеть как вокруг домов и дач, так и вокруг промышленных предприятий или коммерческих объектов. Это один из самых дешевых вариантов ограждения как по стоимости материала, так и по простоте установочных работ.

Фотогалерея различных опор для бетонных ограждений

На фото ниже представлены заборы из бетона со столбами из разнообразных материалов:

vamzabor.net

С 3 В

Столб для забора железобетонный ( С 3 В) соединительный опорный элемент сборных железобетонных ограждающих конструкций. Столб   квадратного сечения используется в качестве каркаса для возведения долговечных, прочных заборов различной протяженности. С помощью плит забора и столбов в короткие сроки сооружают массивные ограды, защищающие частные, гражданские и индустриальные объекты от проникновения посторенних людей. Высокие плитные заборы часто можно встретить у складских и производственных объектов, так как монолитные бетонные ограды являются серьезным физическим и психологическим препятствием для злоумышленников. Также такие конструкции в некотором роде служат защитой от посторонних звуков и пыли.

Забор из сплошных сборных элементов позволяет сделать территорию не просматриваемой, что делает его привлекательным для ограждения частной территории.

Сфера использования заборного столбика С 3 В не ограничивается плитными заборами. Бетонные столбы забора применяют при возведении кирпичных и блочных ограждений - они играют роль опорного каркаса и придают ограде большую прочность.

Проектные чертежи и нормы производства столбов забора содержит Серия 3.017-1 . Выпуск 1 данной серии предполагает производство столба  С 3 Ввысотой 3000 мм. Столбы имеют универсальное квадратное сечение 140х140 мм.

Конструкции со столбом забора эксплуатируются в сухих, непучинистых и непросадочных грунтах в не склонных к землетрясениям районах (не выше 6 баллов по шкале Рихтера). Масса бетонного столба С составляет 140 кг.

Морозостойкость бетона заборных столбов – не ниже F50, поэтому применение заборных столбиков доступно в районах с перепадами температур до – 35°C. Не применяют столбы в зонах вечной мерзлоты, так как закапывание на нужную глубину (1/3 от предполагаемой высоты забора) становится невозможным.

  Благодаря своему высококачественному бетону железобетонные столбы забора хорошо противостоят воздействию влаги и разного рода агрессивных сред.

Изготавливаемый из тяжелого бетона М200 (В20) столб забора служит опорой для двух смежных плит. Опирание плит на столбы может производится двумя способами:

  • Цокольная часть панели соединяется со столбом посредством сварки соединительных элементов;
  • Плита без цоколя подвешивается на столики, привариваемые к столбам.

Армирование столба С производится сварными сетками и объемными каркасами из стали высокого класса – A-I, A-II и  A-III и проволоки класса В-I. Такое армирование позволяет столбу хорошо выдерживать нагрузки от ограждающих панелей.

  Ограды, сооружаемые с использованием столбов, имеют высоту от 1, 2 до 2,5 метров, а при использовании препятствий из колючей проволоки и того выше. Заборы из бетонных плит позволяют использовать ворота и калитки для пропуска пешеходов и транспорта различных размеров.

При установке столбов С 3 В стоит помнить, что они закапываются в грунт на глубину его промерзания. При закапывании столба на меньшую глубину в лучшем случае весной забор ждет перекашивание, а в худшем и падение столь массивной конструкции.

Маркировка изделия

Условное обозначение столба забора состоит из наименования изделия, его типоразмера и буквы, соответствующей по высоте плиты.

Для примера расшифровки марки рассмотрим , где:

  • С – столб забора;
  • Цифра – типоразмер изделия;
  • А – высота конструкции 1,2 метра.

Маркировка, а также масса и дата изготовления столба, находятся на торцевой грани изделия.

Контроль качества изделия

Забор, как внешняя ограждающая конструкция, должен отвечать высоким требованиям внешнего вида. Недопустимы раковины и наплывы бетона более 3 мм. Дефектами считается большое количество трещин шириной более 0, 3 мм  и обнажения арматуры. Большое количество трещин приводят к быстрой эрозии конструкции, образованию дыр и размытиям на поверхности изделия, что существенно снижает защитную функцию.

Столб забора, как правило, отличается качеством и гладкостью бетонной поверхности. Гладкий бетон позволяет применять оригинальные дизайнерские решения при окрашивании, превращая забор в дополнение стиля здания.

    На процедуре приемки партии элементов забора С 3 В проверяются показатели прочности бетона, соответствие арматурных изделий и монтажных петель, прочность сварных соединений,  точность габаритных размеров, толщину защитного слоя бетона до арматуры, наличие и ширину  возможных  трещин.

Качество бетонных поверхностей и соответствия монтажных петель проверяют путем осмотра каждого изделия. Удостоверяет качество железобетонных  плит забора технический паспорт, сопровождающий каждую партию. В нем потребителю сообщается о количестве железобетонных изделий в партии, дате изготовления партии, массе изделия, а также приводится отпускная прочность бетона и марки бетона по морозостойкости и водонепроницаемости.

Хранение и транспортировка

Столбы забора, наряду с другими железобетонными изделиями, хранят горизонтально в штабелях не более 1, 5 метров высотой. При этом столбы нужно хорошо закреплять, избегая падения и смещения изделий. Транспортировка элементов забора возможна различным транспортом, а том же положении, что и хранение. Под нижний ряд и между ними укладывают деревянные прокладки толщиной. Разгрузка заборных столбиков должна происходить максимально корректно,  избегая повреждения рельефа плиты и сколов ребер.

www.complexs.ru

Методика расчета прочности заборных столбов

Заборные столбы должны выдерживать нагрузки, воздействующие на все ограждение, поэтому к их прочности предъявляются довольно жесткие требования.

Выбор материалов для столбов «на глаз» может привести к разрушению забора и значительным финансовым потерям.



Материалы для заборных столбов

Материалами для столбов могут служить кирпич, древесина, железобетон, асбоцементные и деревянные трубы.

  • Кирпичные опоры имеют достаточную прочность, долговечность, привлекательный внешний вид, но требуют сооружения фундаментов значительных размеров, применения качественного кирпича, а их кладка занимает много времени. Все это удорожает строительство и не всегда оправдано.
  • Железобетонные столбы устанавливаются быстро, не подвержены коррозии, но имеют значительный вес и для их монтажа часто требуется подъемно-транспортная техника.
  • Древесина в некоторых районах является самым доступным материалом, легко обрабатывается, прекрасно смотрится в сочетании с деревянным забором и окружающей природой, но подвержена гниению. Для увеличения срока службы деревянные столбы необходимо пропитывать специальными составами.
  • Асбоцементные трубы всем хороши, но плохо переносят механические удары. Вызывает затруднение крепление прожилин к столбам. Пробивать отверстия в опорах не рекомендуется из-за уменьшения несущей способности, а хомуты могут испортить внешний вид забора.
  • Металлические трубы имеют относительно небольшой вес и достаточную прочность. Монтаж столбов и прожилин из металла методом сварки довольно прост и не занимает много времени. Большой выбор металлопроката позволяет подобрать материалы для любых условий, а легкость обработки — изготовить конструкции необходимых размеров на месте монтажа. Металл подвержен коррозии и нуждается в защитных покрытиях.

Нагрузки, воздействующие на столбы

На столбы воздействуют нагрузки от собственного веса, веса забора и напора ветров. Опоры легко выдерживают осевые нагрузки, направленные сверху вниз, и плохо — боковые (на изгиб). Поскольку усилия от веса забора являются осевыми, ими можно пренебречь. Обратите внимание, что это утверждение не относится к столбам, на которые консольно навешены ворота или калитка.

Ветровые нагрузки являются боковыми, пытаются согнуть опоры и вывернуть их из земли, а величина усилий бывает довольно значительной. Она зависит от скорости ветра и массы воздуха. В одном кубометре содержится 1,22 кг воздуха. Эта величина зависит от давления, влажности и сильно возрастает при ливнях и снежных бурях. Изменения массы учитываются в формулах введением коэффициента запаса прочности.

Сила, воздействующая на один квадратный метр поверхности забора рассчитывается по формуле:

F=0,61V2/9,8,

где F — сила ветра в кгс, V — скорость воздуха в м/сек, 0,61 — половина удельного веса воздуха, 9,8 — коэффициент для перевода ньютонов в килограммы силы. Подставив в формулу значения скорости можем определить, что при скорости ветра 5 м/сек на квадратный метр забора воздействует сила величиной 1,56 кгс, при 15 м/сек — 14,01 кгс, при 25 м/сек — 38,9 кгс.

Следует знать, что при скорости ветра свыше 25 м/сек объявляется штормовое предупреждение, а ветер со скоростью 30 м/сек считается ураганным.

Рекомендация: Для надежной работы столбов важна не только их прочность, но и надежность крепления к почве. При малом заглублении фундаментов ураганным ветром может вывернуть самые прочные опоры. Поэтому специалисты рекомендуют заглублять опоры в почву на глубину, большую половины высоты пролета.



  • Выбору распашных ворот для дачи посвящена данная публикация.
  • Последовательность работ при монтаже водосточной системы приведена здесь.
  • В чем преимущества стекломагниевого листа и какова область его применения, читайте в нашей статье.

Расчет металлических столбов на прочность

Перед расчетом столбов необходимо определиться с высотой и длиной пролета. При изменении размеров расчет придется повторить. Для примера рассчитаем столб для пролета длиной 2,5 и высотой 2 метра. Принимаем расчетную скорость ветра равной 25 м/сек. Тогда на столб будет воздействовать сила

F=2х2,5х38,9=194,5 кгс.

Точка приложения силы находится в 1,25 метра над уровнем почвы (половина высоты пролета плюс расстояние от почвы до нижней кромки полотна). Тогда на нулевой отметке на столб будет воздействовать крутящий момент

М = FLk = 194,5 х 1,25 х 1,5 = 364,7 кгс·м,

где k=1,5 — коэффициент запаса прочности, L =1,25 м — длина плеча приложения силы.

Максимально допустимый изгибающий момент трубы должен быть больше действующего на столб крутящего момента. Он рассчитывается по формуле:

М = σW/1000,

где σ — предел текучести металла (для стали 10 равен 20 кгс/кв. мм), W — момент сопротивления сечения (куб. мм), 1000 — коэффициент для пересчета миллиметров в метры.

Момент сопротивления для круглой трубы определяется по формуле:

W=π(D4-d4)/32D,

где n — число пи, равное 3,14, D и d внешний и внутренний диаметры трубы в миллиметрах.

Для квадратной трубы формула следующая:

W=(H4-h4)/6H,

где H и h — внешняя и внутренняя ширина грани сечения.

Последовательность расчетов следующая:

  • рассчитывают крутящий момент, воздействующий на столб;
  • выбирают трубу и по геометрическим размерам определяют момент сопротивления, затем — максимально допустимый изгибающий момент;
  • если максимальный изгибающий момент намного больше крутящего, повторяют расчет для трубы меньшего диаметра, если наоборот — большего. Расчеты ведутся до выбора оптимального варианта.

Согласно расчетов для выбранного в качестве примера пролета подходит круглая труба с наружным диаметром 89 мм и толщиной стенки 3,5 мм, максимальный момент для которой равен 386 кгс·м, или квадратная труба 60х60 мм с толщиной стенки 3 мм и максимальным моментом 457 кгс·м.

Рекомендация: Форма сечения опор не имеет особого значения для их прочности. Выбирайте металлический профиль исходя из эстетичности, удобства монтажа и экономических соображений.

Заключение

Приведенная методика расчета дает возможность лишь приблизительно оценить пригодность материалов для изготовления столбов, однако при ее использовании исключаются грубые ошибки в проектировании забора. Более точные и всесторонние расчеты требуют знания сопромата в объеме институтского курса.

okrovle.com
