Стропильные висячие системы – Всё о висячих стропилах: от особенностей конструкции до технологии монтажа

Содержание

устройство, конструкция, узлы, пример строительства

Еще на этапе проектирования постройки необходимо определиться с вариантом конструкции стропильной системы крыши. Впрочем, выбор несложен. При наличии внутренней капитальной стены-перегородки, для формирования крыши используют наслонные стропила. Если таких перегородок нет, то устанавливают висячие стропила, которые опираются исключительно на внешние стены.

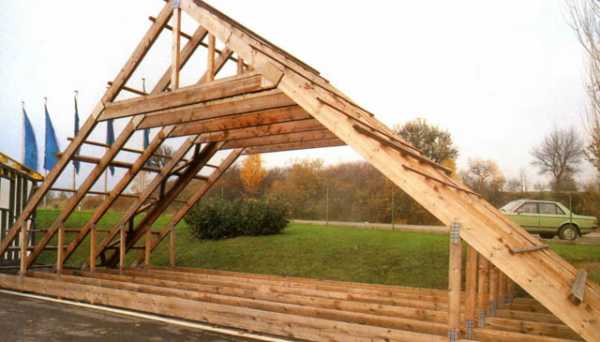

Висячие стропила находят свое применение в строительстве однопролетных домов, производственных зданий, цехов, торговых павильонов, при устройстве мансард без внутренних стен.

Почему стропила называют «висячими»? Потому что они в буквальном смысле зависают в межпролетном пространстве, опираясь только на внешние стены. Внутренней опоры нет никакой. Тем не менее, висячие системы, благодаря своей конструкции, не прогибаются и способны перекрыть пролеты до 14-17 м!

Конечно, висячие стропила – это только часть стропильной системы, сами по себе они не используются. Только в связке с другими элементами (затяжками, бабками, ригелями, подкосами и т.п.), вместе с которыми стропила образуют фермы или арки.

В случае с висячими стропилами, простейшую ферму составляют из двух стропильных балок, соединенных в верхней точке под углом (в виде треугольника). По горизонтали стропила скрепляют затяжкой, которая обычно представляет собой деревянную балку. Но она может быть и металлической, например, сделанной из профильного металла. Тогда такую затяжку называют тяжем.

Затяжка выполняет важную функцию. Стропила, скрепленные в коньке и упертые в стены, стремятся разъехаться в стороны. А затяжка удерживает их, позволяя сохранить треугольную форму арки. Возникающий распор на стены не передается, а горизонтальные усилия нейтрализуются. Таким образом на наружные стены при использовании висячих стропил воздействуют только вертикальные усилия.

Затяжка не обязательно располагается в нижней части фермы, иногда она сдвигается вверх, ближе к коньку. Это зависит от типа конструкции арки, от того, какую работу должна выполнять затяжка. Если затяжка находится у основания стропил, то одновременно она служит и балкой перекрытия нижележащего этажа. При устройстве мансарды удобно располагать затяжку (ригель) выше основания стропильных ног, чтобы появилась возможность устроить этаж с полноценной высотой потолка.

Если пролет между стенами составляет более 6 м, висячие стропила для прочности подпирают раскосами и подвесами (бабками). А затяжку делают не цельной, а состоящей из двух срощенных балок.

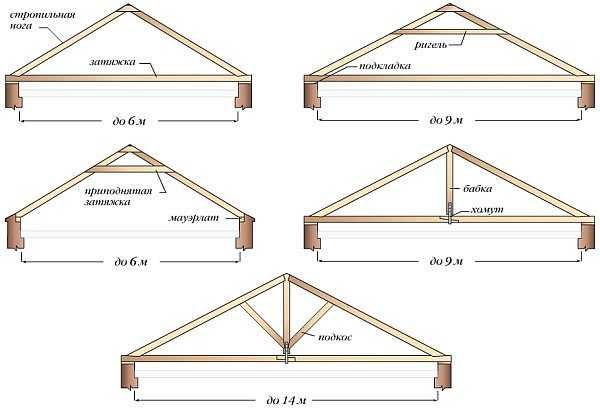

Существует несколько вариантов конструкций с использованием висячих стропил. Рассмотрим их все по отдельности.

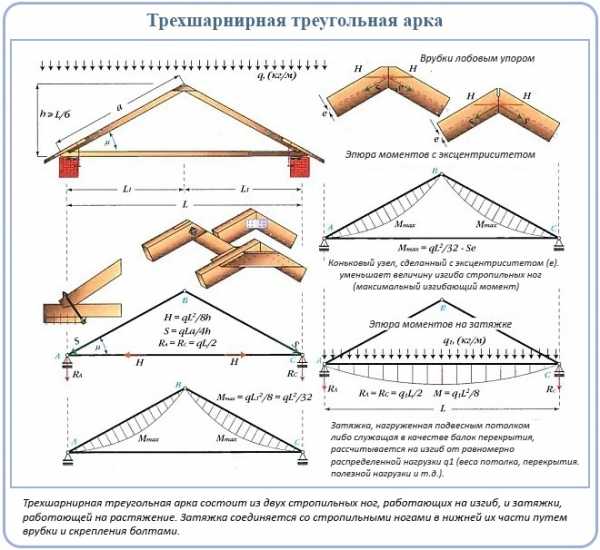

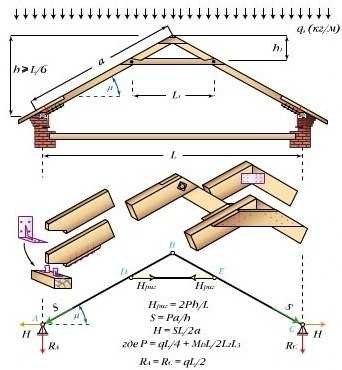

Конструкция #1. Треугольная шарнирная арка

Простейшая ферма в виде треугольника. Состоит из двух стропильных балок, сходящихся в коньке. Нижние основания упираются в горизонтальный брус. В нижней части «треугольника» закрепляют затяжку. Чтобы система работала правильно, высота конька в конструкции не должна быть меньше 1/6 пролета фермы.

Эту схему можно назвать классической. В ней стропила работают на изгиб, стремяться разъехаться в стороны, а затяжка удерживает их и получает растягивающие нагрузки (работает на растяжение). Несущим элементом затяжка не является, поэтому ее можно заменить на тяж из металлопроката.

Для снижения степени изгиба стропильных балок, врубку конькового узла выполняют с эксцентриситетом. Благодаря этому при воздействии на стропила внешних нагрузок (атмосферные явления, вес кровли, собственный вес и т.п.), наряду с ожидаемым изгибом, появляется изгибающий момент противоположного направления. Это позволяет не только уменьшить изгибающие деформации, но и применить для стропил балки меньшего сечения. Соответственно, это помогает удешевить строительство.

Как правило, эта конструкция висячих стропил применяется при строительстве мансардного чердака. Затяжки в этом случае играют роль балок чердачного перекрытия.

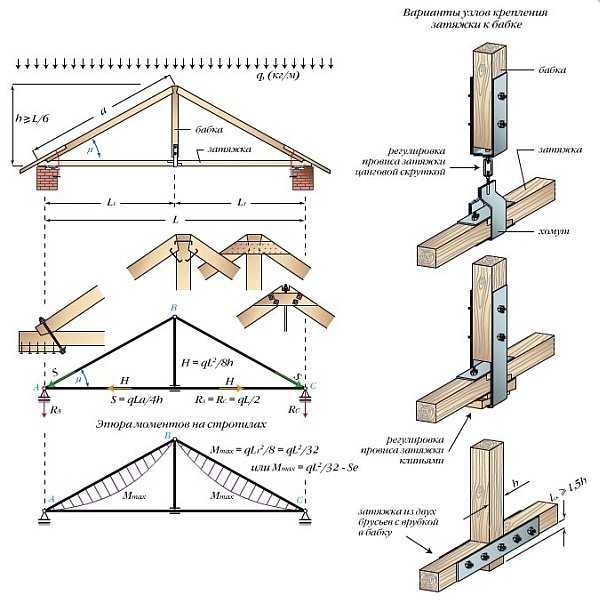

Конструкция #2. Арка шарнирная с бабкой

Более сложная схема, которая нужна в случае перекрытия пролетов более 6 м.

Проблема в такой системе – длинная затяжка, которая будет испытывать огромные нагрузки и, как следствие, прогибаться под своим весом. Чтобы прогиба не было, затяжку подвешивают к коньку. Как? С использованием дополнительного элемента – бабки. Она представляет собой деревянный брусок, играющий роль подвески. Если подвес выполняют из металла, то называют его тяжем. Нередко применяют для этих целей обычный металлический прут, который на практике хорошо работает на растяжение.

Таким образом, с помощью подвеса-бабки, удается поддержать длинную затяжку и нивелировать ее прогиб. Саму затяжку при этом составляют из двух частей-балок, стыкованных друг с другом (в центре конструкции).

Конструкция бабки  проста, однако строители часто допускают ошибку в ее устройстве. Самое главное: бабка должна работать только на растяжение, а не на сжатие. Ее нельзя путать со стойкой, упирая в балку затяжки и карнизный узел. В таком случае элемент будет сжиматься, а не растягиваться.

Такая путаница может возникнуть потому, что стойка и бабка очень схожи по своему устройству. Но их предназначение, как и принцип работы, совершенно разные. Бабка, в отличие от стойки, жестко не закреплена с затяжкой. Она подвешена на карнизном узле, к ее нижней части с помощью хомутов крепится затяжка.

Необходимую длину затяжки набирают из составных частей, соединяя их косым или прямым прирубом и закрепляя болтами. С подвеской затяжку стыкуют через хомут.

Рассмотренная схема подходит для аграрных и промышленных зданий с большими пролетами. Однако в оригинальном виде она уже не используется, считается устаревшей. Но отдельные ее элементы весьма успешно применяются в практике строительства, при разработке арок других типов.

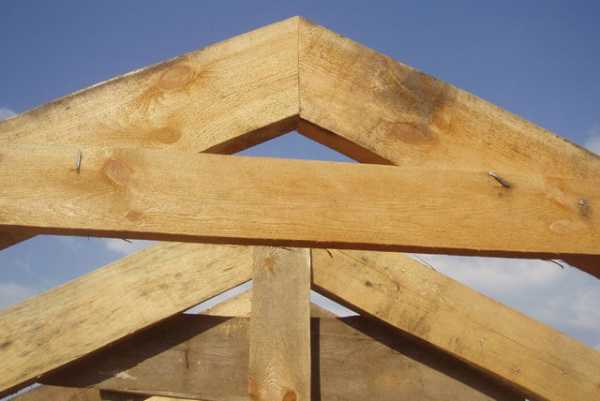

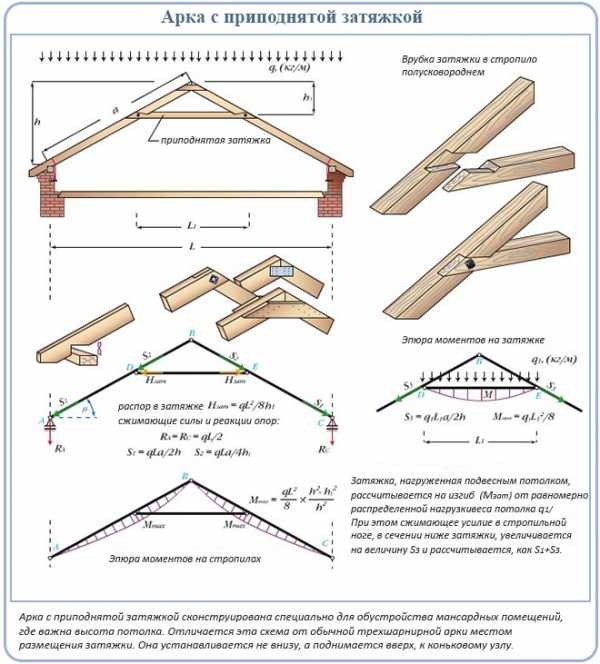

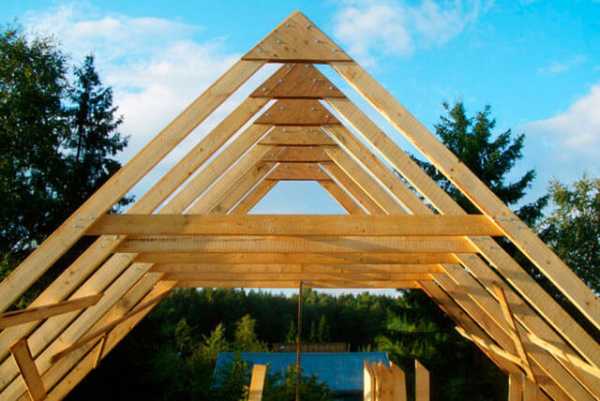

Конструкция #3. Арка шарнирная с приподнятой затяжкой

В этой схеме затяжка устанавливается не в нижней части арки, а продвигается кверху, ближе к коньку. Чем выше место установки затяжки, тем больше она растягивается.

Конструкцию с приподнятой затяжкой используют в строительстве мансардных помещений. Высота потолков при этом напрямую зависит от того, как высоко располагается затяжка.

Стропильные балки конструкции опираются на мауэрлат, а не на затяжку. Причем, крепление не жесткое, а подвижное, скользящее по типу ползуна. Оно позволяет компенсировать изменение размеров балок (их подвижки), которые происходят при колебаниях влажности и температуры.

Если на скаты действует равномерная нагрузка, то система будет устойчивой в любом случае. Если же нагрузка будет больше с одной стороны, то стропильная система сдвинется в сторону превалирующей нагрузки. Чтобы этого не случилась и кровля оставалась устойчивой, стропила устанавливают с выносом в обе стороны, за пределы стен.

Затяжка в такой арке не является опорой, на нее действуют растягивающие нагрузки – при устройстве чердака, и растянуто-изгибающие – при устройстве мансарды.

В мансардных помещениях затяжка зачастую является балкой для крепления подвесного потолка или изоляции. Чтобы защитить ее от провисания, устанавливают подвеску. При небольших предполагаемых нагрузках и короткой затяжке, подвес прибивают к ригелю и коньку, скрепляя соединения двумя досками с обеих сторон.

Если затяжка сравнительно длинная, то используют несколько подвесок, а каждую из них закрепляют гвоздями. Большие нагрузки требуют дополнительного использования хомутов.

Конструкция #4. Арка шарнирная с ригелем

Схема, похожая на предыдущую, но имеющая отличие: нижняя скользящая опора в карнизном узле заменяется на аналогичную жесткую. Стропильные балки врубают в мауэрлат или применяют для неподвижной фиксации опорные бруски.

Замена опоры меняет характер возникающих в арке напряжений. Конструкция становится распорной, воздействуя с распирающими усилиями на стены и мауэрлат.

Затяжку устанавливают в верхней части арки. При этом ее назначение меняется. Она уже не работает на растяжение, ее принцип действия основан на сжатии. Затяжку, работающую на сжатие, называют ригелем.

Арка с одним приподнятым ригелем рассчитана на небольшую распорную нагрузку. При больших нагрузках в дополнение к ригелю устанавливается затяжка. Получаются висячие стропила, конструкция и узлы которой схожи с обычной трехшарнирной аркой. Мауэрлат для них уже не требуется.

Конструкция #5. Арка с подвеской и подкосами

Схема, дополняющая систему арки с бабкой. Используется, когда длина стропил настолько большая (до 14 м), что создает существенный прогиб их под собственным весом. Чтобы нивелировать изгибающие напряжения, систему дополняют подкосами, которыми подпирают стропильные балки.

Обычно подкосы упирают во внутренние стены. Но в висячих системах их нет, поэтому подкосы упирают в единственный существующий упор – бабку. Получается жесткая конструкция со следующим принципом действия:  стропила под воздействием внешней нагрузки прогибаются, давят на подкосы, подвеска растягивается и притягивает к себе коньковый брус, одновременно притягиваются и верхние части стропил, стропила поджимают подкосы.

Так как в этой схеме используются длинные стропила, соответственно применяется и длинная затяжка. Как правило, она состоит из двух частей-балок (хотя бывает и одноэлементной), соединенных в середине пролета косым или прямым прирубом. Соединение затяжки с бабкой выполняется через хомут.

По сути, все существующие висячие арки являются вариациями обычной трехшарнирной арки. Все остальные дополнения – бабки, ригели, подкосы – только увеличивают жесткость стропил. И несущей способности не меняют.

Любая из рассмотренных выше конструкций будет правильно работать лишь при грамотном соединении всех основных узлов. Только тогда они будут выполнять свою функцию, не деформируясь под воздействием внешних факторов.

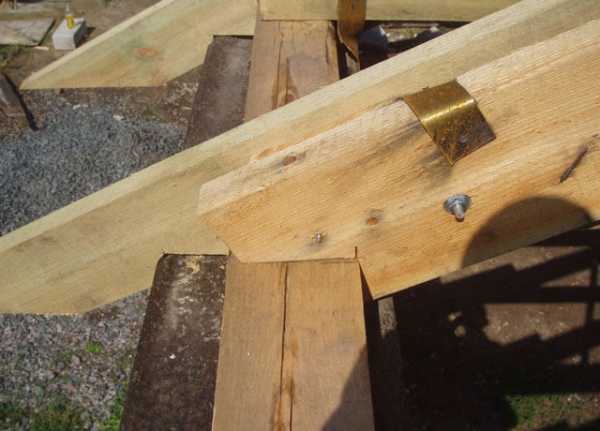

Сверху стропильные балки совмещают под углом и соединяют встык, внахлест или путем врубки. Этот узел называют коньковым. Крепление встык предполагает стыковку срезанных под углом концов балок и скрепление их накладками из металла или дерева. При соединении внахлест верхние части стропилин схлестывают между собой и закрепляют болтом с гайкой или шпилькой.

Соединение врубкой вполдерева похожа на соединение внахлест. Но в этом случае верхушки стропил накладывают друг на друга после выпиливания выемок в половину толщины бруса. Потом выпиленные части соединяют, в них просверливают сквозное отверстие и стягивают их балтом.

В конструкциях арок также встречается (например, в обычной трехшарнирной арке) соединение нижней части стропил с затяжкой – карнизный узел. Соединение выполняется лобовой врубкой одинарным или двойным зубом с креплением болтами. Также для крепления могут быть использованы короткие доски или металлические пластины, наложенные на стык стропилины с затяжкой и скрепленные гвоздями.

Приподнятая затяжка врубается в стропила внахлест полусководнем с последующим болтовым скреплением.

В схеме с приподнятой затяжкой или ригелем стропила соединяются с мауэрлатом. При этом применяется скользящее (по типу ползуна) или жесткое крепление опор. Скользящее крепление выполняется с применением металлических скользящих опор, допускающих небольшие подвижки стропил. При жестком креплении применяют врубку зубом, также может быть использован опорный брусок.

Как вы уже успели убедиться, висячая стропильная система относится к сложным конструкциям и требует правильного расчета, основанного на множестве факторов. Ошибочные итоговые параметры приведут к тому, что крыша не сможет противостоять потенциальным нагрузкам, что чревато деформациями и обрушениями.

Поэтому желательно доверить расчет висячих стропил профессионалам или использовать уже готовый проект дома. В крайнем случае расчеты можно выполнить с помощью одного из  онлайн-калькуляторов, которых достаточно много в сети интернет.

Для расчета используются следующие данные:

  • размеры перекрываемого помещения;
  • наличие мансарды;
  • предполагаемая максимальная нагрузка;
  • угол наклона скатов;
  • тип стропильной системы;
  • материал изготовления стен;
  • материал кровельного покрытия.

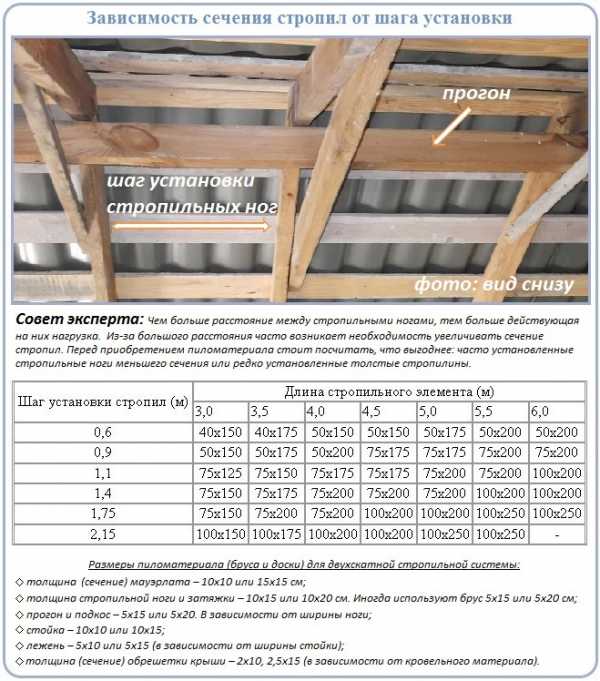

В результате расчета определяют:

  • сечение стропил;
  • величину шага стропил;
  • форму ферм.

После выбора стропильной конструкции и ее расчета можно приступать к монтажным работам.

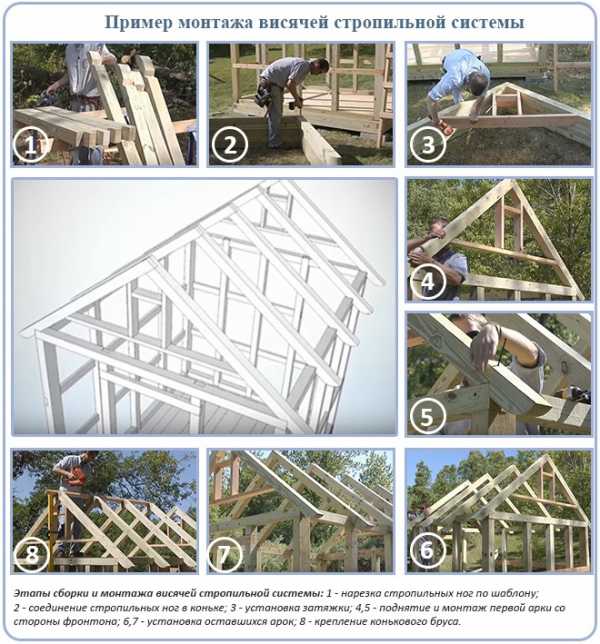

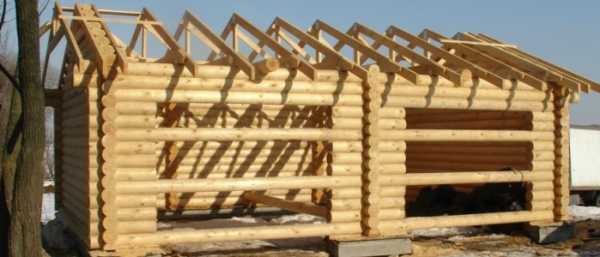

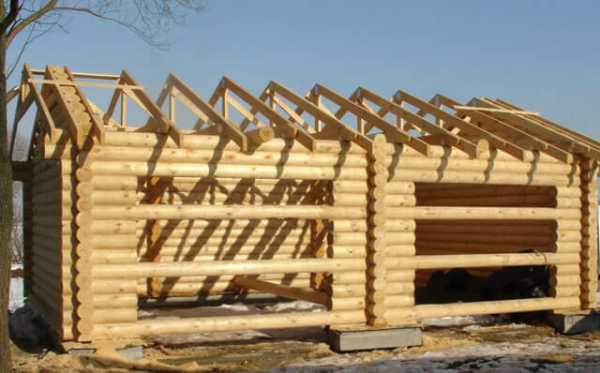

Устройство висячих стропил на строительной площадке выполняется по следующей схеме:

  • Для точности монтажа и удобства, отмечают центр крыши и высоту конька. Для этого по фронтонам в центре временно закрепляют две доски, на них делают отметку по высоте конька.
  • Изготавливают шаблон для стропильных ног. Берут доску, прислоняют ее к мауэрлату нижним концом, а к отметке высоты конька – верхним концом. Отмечают места расположения верхнего и нижнего запилов.
  • Используя шаблон, изготавливают необходимое количество стропильных балок. В зависимости от будущего расположения в ферме помечают их на правые и левые стропилины. Выкладывают их по парам (так как каждая ферма состоит из двух стропилин – правой и левой).
  • Начинают сборку первой фермы (арки). Две стропильные балки соединяют вверху внахлест, встык или путем врубки.
  • Устанавливают затяжку и, если это предусмотрено схемой конструкции, бабку и подкосы.
  • Поднимают ферму на крышу и монтируют ее с торца постройки (на фронтоне). Крепление выполняется к мауэрлату с использованием уголков и гвоздей или саморезов.
  • Со стороны второго фронтона устанавливают такую же арку.
  • Между фронтонной парой арок натягивают бечевку, чтобы остальные арки были установлены четко по линии и обозначенному уровню.
  • Оставшиеся арки выставляют между фронтонами с шагом, предусмотренным проектом. Уровень арок по высоте контролируют натянутой бечевкой. Для исправления небольших погрешностей в размерах, высоту регулируют путем подкладки под стропилины деревянных дощечек.

На этом установка стропил окончена. Теперь можно приступать к очередным кровельным работам: укладывать утеплитель и гидроизоляцию, набивать обрешетку, монтировать кровельный материал.

krovgid.com

конструкция и узлы, стропильная затяжка крыши, расчет, устройство и схема навесных стропил, крепление

Содержание:

Перед тем, как строить крышу дома, необходимо изучить возможные варианты стропильных систем и подобрать оптимальную схему в зависимости от индивидуальных особенностей постройки. Среди наиболее распространенных схем стропильного каркаса выделяются наслонные системы, подходящие для зданий, имеющих внутреннюю несущую стену, и висячие системы, в которых стропила могут опираться только на внешние стены кровли. В данной статье будут рассматриваться узлы и конструкция висячих стропил.


Устройство висячих стропил

Висячие стропила называются именно так неспроста – по сути, они постоянно находятся в подвешенном состоянии и не имеют под собой иной опоры, кроме внешних стен здания. Несмотря на кажущуюся ненадежность, висячие стропильные системы достаточно эффективные и способны в полной мере выполняться свои функции в пролетах длиной до 17 м.

Разумеется, сами по себе навесные стропила стоили бы немногого, но ведь они используются в связке с цельной системой, включающей в себя массу дополнительных элементов, позволяющих формировать крупные узлы вроде ферм или арок.


Примером простой фермы может выступить конструкция, состоящая из двух стропильных балок, которые соединены в верхней точке, за счет чего обеспечивается треугольная форма такой фермы. В горизонтальной плоскости устанавливается стропильная затяжка, представленная обычной деревянной балкой. Конечно, она может быть выполнена из металла, но тогда ее нужно называть тяжем.

Роль затяжной балки нельзя недооценивать – стропила, находящиеся под нагрузкой, постоянно пытаются нарушить треугольную форму фермы, а затяжка стропил предотвращает данный эффект. Кроме того, появляющаяся распирающая сила не передается стенам постройки, а приходится на саму затяжку, благодаря чему здание испытывает только усилия вертикальной направленности.


Затяжку можно устанавливать на любом вертикальном уровне, но для этого нужно точно знать, какие функции на нее возлагаются. Например, при расположении затяжки в нижней части стропил ее можно использовать еще и как балку перекрытия этажа, находящегося ниже. Если же под крышей будет располагаться жилое помещение, то затяжку стоит устанавливать выше, чтобы она мешала при обустройстве мансарды.

При обустройстве больших пролетов узлы висячих стропил придется дополнительно усиливать. В том случае, если пролет между стенами превышает 6 м, то стропила укрепляются раскосами и подвесами, а затяжку стоит сделать из двух балок, соединенных между собой.

Устройство висячих стропил может выполняться по нескольким схемам, и их стоит рассмотреть подробнее.

Треугольная шарнирная арка

Рассматриваемый вид конструкции по праву считается одним из самых простых. Конструктивно такая схема предполагает создание простой фермы в форме треугольника, которая включает в себя две стропильных балки, направленных в сторону конька. Внизу стропила опираются на горизонтальную балку, кроме того, на нижнем уровне осуществляется крепление затяжек к стропилам. Для нормального функционирования такой конструкции высота конька должна быть больше, чем 1/6 пролета фермы.

В такой схеме, считающейся традиционной, основная нагрузка приходится на стропила, изгибая их так, чтобы они расходились в разные стороны. Это усилие компенсируется затяжкой, которая, работая на растяжение, позволяет разгрузить стропильную систему. Затяжка в данном случае не относится к числу несущих элементов, поэтому вместо деревянной детали вполне можно использовать металлическую.


Чтобы снизить изгибающую нагрузку, которую испытывают стропильные ноги, коньковые элементы в данном случае устанавливаются с небольшим отклонением от центральной оси. Такая схема становится причиной появления дополнительного усилия с противоположно направленным вектором. Помимо снижения нагрузки на стропильный каркас, это также позволяет использовать балки меньшей толщины – а это прямой путь к оправданной экономии.

Чаще всего треугольные шарнирные арки используются для создания мансард, а находящиеся в нижней части конструкции затяжки отлично служат в качестве балок перекрытия. Все описанные дальше схемы висячих стропил представляют собой вариации описанной трехшарнирной арки, в которых дополнительные элементы всего лишь повышают жесткость стропил.

Шарнирная арка с бабкой

Данная конструкция сложнее предыдущей, зато ее вполне можно использовать для перекрытия пролетов длиной более 6 м. Основной проблемой длинных конструкций является длинная затяжка – на нее приходятся существенные нагрузки, поэтому она изгибается под собственным весом. Для компенсации этих нагрузок используется бабка – деревянный брусок, при помощи которого подвешивается затяжка. При необходимости в качестве бабки можно использовать и металлические пруты, которые имеют достаточную прочность на растяжение.

Используя такой подвес, можно устанавливать висячие стропила с затяжкой большой длины, ведь ее изгиб будет компенсирован. Основной момент при монтаже такой конструкции – бабка не должна подвергаться сжатию, то есть ее нельзя использовать как вертикальную стойку. Конечно, конструктивно стойка и подвес очень похожи, но эти элементы выполняют совершенно разную работу.


Главное отличие бабки заключается в том, что она подвешивается к карнизному узлу, а затяжка крепится к ней посредством хомутов. Для создания затяжки нужной длины используются составные элементы, которые подгоняются посредством прирубов и фиксируются болтами. Перед сборкой стоит провести расчет затяжки стропил, чтобы конструкция была оптимальной.

Такая конструкция на сегодняшний день применяется редко по причине морального устаревания. Впрочем, заложенные в ней идеи и принципы все же находят применение в других, более современных стропильных системах.

Конструкция с приподнятой затяжкой

Такая схема преимущественно используется при создании жилых помещений под кровлей. Высота расположения затяжки в данном случае определяет высоту потолка будущей мансарды. Затяжка в такой конструкции поднимается к коньковой части крыши, и чем выше она установлена, тем большие нагрузки ей приходится испытывать.

Стропильный каркас в качестве опоры использует мауэрлат, а не затяжку. Чтобы кровля могла самостоятельно изменять свои размеры в зависимости от внешних факторов, стропила крепятся подвижным образом к специальным устройствам, обеспечивающим необходимую свободу перемещения конструкции.


При воздействии на кровлю уравновешенных нагрузок конструкция будет устойчивой, но если силы, находящиеся с одной стороны, будут превалировать, то крыша будет слегка завалена. Для предотвращения такой ситуации стропила необходимо выносить за пределы стен с обеих сторон здания.

В арке с приподнятой затяжкой последняя не выполняет функции опоры. На нее оказывают влияние только растягивающие нагрузки, если под крышей обустраивается чердак, или растягивающе-изгибающие, при создании мансарды. В последнем случае затяжку можно использовать для монтажа потолков или изоляционных материалов.

Для защиты затяжки от провисаний устанавливается подвеска. Здесь тоже есть нюансы: при небольших нагрузках и небольшой длине затяжку можно попросту прибить к ригелю и коньку, а вот для длинной затяжки с большими нагрузками потребуется несколько подвесок и дополнительная фиксация хомутами.

Шарнирная арка с ригелем

Данная схема конструктивно схожа с предыдущей, но есть и одно отличие – вместо подвижных опорных элементов для шарнирной арки с ригелем используется жесткое крепление стропил, что достаточно надежно. Стропила врубаются в мауэрлат или крепятся к неподвижным опорным брусам. Благодаря изменению конструкции опоры меняются и возникающие в системе напряжения – основной нагрузкой становится распирающая, приходящаяся на мауэрлат и стены.


Затяжка фиксируется в верхней части арки, но вместо растяжения она теперь испытывает сжатие. Вместе с изменением характера нагрузок меняется и название затяжки – теперь она именуется ригелем. Такая арка с приподнятым ригелем может работать только при условии небольшой распирающей нагрузки, а при ее увеличении ригель нужно дополнительно усилить затяжкой. В результате получатся висячие стропила, аналогичные традиционной арке с тремя шарнирами, и мауэрлат в данном случае уже не понадобится.

Арка с подвеской и подкосами

Такая схема является логическим продолжением темы арок с бабками. Арка с подвеской и подкосами используется для перекрытия пролетов длиной до 14 м – в подобных конструкциях нагрузка настолько велика, что стропила прогибаются из-за собственного веса. Для компенсации этих нагрузок используются подкосы.

Как правило, подкосы в стропильной системе упираются на внутренние стены постройки, но висячие стропила используются только при их отсутствии. Решить эту проблему помогает бабка, являющаяся единственной доступной опорой.


Собранная таким образом конструкция работает по следующему принципу:

  • На стропила приходится внешняя нагрузка;
  • Подкосы принимают на себя часть этой нагрузки;
  • Подвеска растягивается и натягивает коньковый брус;
  • Стропила захватываются за верхнюю часть и тянутся вниз, за счет чего прижимаются подкосы.

Для длинных стропильных ног, свойственных такой конструкции, используется длинная же затяжка. Лучше всего использовать брус из двух жестко соединенных балок. Затяжка крепится к бабке посредством хомута.

Виды соединений отдельных элементов и узлов

Чтобы конструкция висячих стропил получилась достаточно качественной и надежной, необходимо позаботиться о качественном соединении ее элементов, выбрать крепеж для стропильной системы, который способен прослужить многие годы, для чего могут использоваться следующие способы:

  1. Стыковое соединение. Такой метод используется для соединения верхних частей стропил, то есть конькового узла. Балки стропил срезаются под углом, совмещаются и фиксируются посредством деревянных или металлических накладок.
  2. Соединение внахлест. Для реализации данного способа верхние края стропильных ног схлестываются и крепятся болтом с гайкой или шпилькой.
  3. Соединение врубкой. Перед соединением стропила выпиливаются на половину своей толщины. Подготовленные детали сводятся и фиксируются через высверленное сквозное отверстие болтовым соединением. Такой же метод активно используется для монтажа карнизных узлов – в нижней части стропил вырубается зуб, который подводится к опорам и крепится болтами или пластинами.
  4. Скользящее соединение. Такой метод соединения нижних частей стропил используется в системах с подвижной опорой. Для соединения используются специальные металлические элементы.

Расчет висячей стропильной системы

Крыша с висячими стропилами должна рассчитываться еще на этапе проектирования – это позволяет избежать дальнейших проблем. Лучше всего будет заказать расчет у специалистов или воспользоваться готовым проектом, но при желании можно сделать всю работу самостоятельно, воспользовавшись онлайн-калькулятором или более традиционными методами проведения расчетов.


В любом случае, для расчетов потребуется знать:

  • Площадь и размеры подкровельного пространства;
  • Наличие мансарды;
  • Ожидаемую нагрузку на кровельную систему;
  • Угол наклона скатов;
  • Вид стропильной системы;
  • Материал изготовления стен здания;
  • Материал кровельного покрытия.

Расчет висячих стропил нужен для того, чтобы определить толщину стропил, шаг их установки и форму необходимых ферм.

Монтаж висячих стропил

Когда все предварительные этапы завершены, можно приступать непосредственно к монтажу стропильной системы, который выполняется по следующему алгоритму:

  • Сначала нужно разметить центр крыши и высоту конька, после чего на фронтонах выставляются две доски с отметками;
  • Далее нужно сделать шаблон монтажа стропильных ног, для чего нужно взять обрезок доски и прислонить ее одним концом к мауэрлату, а другим – к отметке высоты конька, и сделать на этой доске запилы;
  • При помощи шаблона изготавливаются стропильные балки в необходимом количестве;
  • Подготовленные и обработанные стропила раскладываются попарно;
  • Сначала монтируется первая ферма, которую после сборки нужно установить на фронтоне здания, используя для крепежа саморезы или уголки с гвоздями;
  • На другой стороне здания устанавливается вторая ферма;
  • Между двумя установленными арками натягивается шнурок, от которого нужно будет отталкиваться при монтаже остальных ферм;
  • Все остальные фермы устанавливаются последовательно, с соблюдением рассчитанного шага и уровня.


Завершив установку висячей стропильной системы, можно приступать к следующим этапам монтажа кровли.

Заключение

Деревянные висячие стропила достаточно удобны и подходят для решения множества задач. Монтаж висячей системы достаточно прост – необходимо лишь грамотно спланировать будущую конструкцию и тщательно провести каждый этап ее сборки.



kryshadoma.com

Висячие стропила крыши — конструкции, устройство и узлы (фото, видео)

Крыша – наиболее сложный элемент конструкции жилой, хозяйственной или производственной постройки, которую нельзя построить без точного расчета и детального проекта. Ее устройство состоит из гидроизоляционного покрытия и каркаса, отвечающего за форму, несущую способность и надежность кровли. Различают 2 типа стропильных систем, отличающихся по составу и способу соединения элементов – висячую и наслонную. В этой статье мы расскажем, что такое висячие стропила, а также как это конструктивное решение применяется в строительстве.

Содержание статьи

Функции стропил

Стропильный каркас – совокупность опорных элементов, отвечающих за придание кровле формы, геометрии, уклона и высокой несущей способности. Особенность висячей стропильной системы заключается в том, что она возводится в сооружениях, не имеющих внутренних несущих опор. Конструкция фермы такого каркаса представляет собой равносторонний треугольник, образованный стропилами и затяжкой, поэтому обладает высокой устойчивостью к внешним воздействиям. Задачами стропильного каркаса считают:

  1. Формирование уклона кровли. Крыша должна иметь уклон, чтобы эффективно отводить влагу во время осадков, сбрасывать снежную массу во избежание перегрузки каркаса.
  2. Распределение веса кровли. Конструкция крыши весит достаточно много, особенно если учитывать дополнительную нагрузку во время снегопадов. Стропила равномерно распределяют вес покрытия между несущими стенами.
  3. Фиксация кровельного материала. Гидроизоляционное покрытие крепят к обрешетке стропильного каркаса, распределяющей нагрузку и придающей покрытию жесткую форму.

Учтите, что висячие стропила считаются более устойчивой конструкцией каркаса, так как их устройство способствует снижению распирающей нагрузки, от которой страдают узлы наслонных систем.

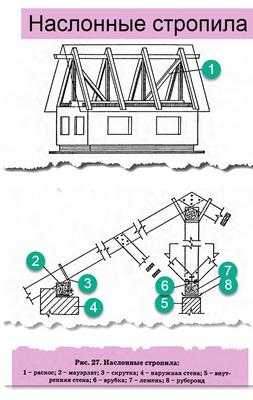

Отличия висячей системы от наслонной

Устройство наслонных систем

Конструкция висячей стропильной системы подразумевает, что в перекрываемом сооружении отсутствуют внутренние капитальные несущие опоры. В таком случае стропила имеет всего точку опоры в месте крепления на мауэрлат, а другим концом ноги они просто упираются друг друга без использования подконькового бруса. Стропильная ферма висячего типа представляет собой равнобедренный треугольник с основанием, равным ширине фасада. Она состоит из следующих элементов:

  • Мауэрлата. Этом прочный, ровный брус из здоровой древесины твердых пород сечением 100х100 мм или 150х150 мм укладывают на верхнюю поверхность последнего яруса несущих стен там, где на них будут опираться стропильные ноги. Это устройство распределяет вес стропил, передавая нагрузку на фундамент.
  • Стропильные ноги. Это опорные элементы, формирующие плоскость скатов крыши, которые изготавливаются из прямых досок размером 50х150 мм или 100х150 мм. Они устанавливаются попарно с шагом 60-120 см в зависимости от веса и размеров финишного покрытия.
  • Затяжка. Затяжкой называют горизонтальный элемент каркаса, который стягивает нижние концы стропильных ног, компенсируя нагрузку на распирание, сказывающуюся на основные узлы кровли.
  • Ригель. Ригель представляет собой верхнюю затяжку, которая стягивает попарно стропила на небольшом расстоянии от конька. Так как на этом участке нагрузка на распирание больше, то он изготавливается из бруса более толстого сечения.
  • Бабка. Бабкой называют подвесной элемент висячего стропильного каркаса, который поддерживает под коньком центральную часть затяжки, предотвращая распирание несущих наружных стен.
  • Подкос. Подкосами зовутся горизонтальные подпорки, поддерживающие стропильные ноги в верхней или средней части, предотвращая прогиб элементов большой длины.

Разновидности висячих стропил

Обратите внимание! Очень часто висячая стропильная система не включает в себя мауэрлат, так как его функции с успехом выполняет низко расположенная затяжка. Опытные мастера считают, что конструкция каркаса без этого элемента нисколько не теряет ни в прочности, ни в надежности.

Разновидности

Устройство висячей стропильной системы во многом зависит от формы и размеров перекрываемого сооружения. Чем больше площадь дома, тем больше конструкция насчитывает дополнительных элементов, увеличивающих несущую способность каркаса. Самая простая ферма представляет собой равнобедренный треугольник, образованный стропильными ногами и затяжкой. Но чем длиннее стропил, тем больше потребуется опор, компенсирующих их прогиб под действием собственного веса. Различают висячие стропильные системы следующих типов:

  1. Простая трехшарнирная арка в форме треугольника. Это образец самой простой стропильной фермы висячего типа, которая состоит из стропильных ног и затяжки. Она представляет собой замкнутый треугольник, основание которого работает только на растяжение, а стороны – на прогиб. Таким образом можно перекрыть пролеты шириной до 6 метров.

    Простая трехшарнирная арка

  2. Трехшарнирная треугольная арка с подвесом или бабкой. Если ширина перекрываемого сооружения превышает 6 метров, то использование цельного бруса для изготовления затяжки проблематично. Деревянный элемент такой длины будет прогибаться под собственным весом, поэтому его изготавливают из 2 отдельных частей и подвешивают к коньку с помощью бабки.

    Арка с подвесом

  3. Трехшарнирная арка с приподнятой затяжкой. Этот вариант висячей стропильной системы используется, если крыша относится к мансардному типу. При этом затяжку перемещают к верхней части стропильных ног ближе к коньковому соединению. Чем выше она находится, тем большее напряжение на растяжение она испытывает. При оборудовании мансарды приподнятая затяжка выполняет роль потолочных перекрытий.

    Трехшарнирная арка с приподнятой затяжкой

  4. Трехшарнирная треугольная арка с ригелем. В этом варианте подвижные крепления в виде ползуна, которыми крепятся к мауэрлату, заменяются на неподвижные. Поэтому ригель, стягивающий стропильные пары в верхней части, испытывает нагрузку не на растяжение, а на сжатие.

    Трехшарнирная арка с ригелем

Важно! Если длина стропильных ног превышает 4-4,5 метра, то при толщине сечения 50х150 мм или 100х150 мм они начинают испытывать значительную нагрузку на прогиб под действием собственного веса. Чтобы компенсировать это напряжение, в верхней или средней части стропил их поддерживают подкосом, упертым в бабку.

Трехшарнирная арка с подкосами и бабкой

Виды креплений

Крыша, каркас которой изготавливается из дерева, подвергается термическому расширению, а также немного изменяет свои размеры в зависимости от влажности. Чтобы эти малейшие изменения не привели к деформации, используют специальную систему крепления узлов конструкции. Висячие стропила имеют 2 типа креплений:

  • Подвижные. Подвижными креплениями называют специальные устройства – ползуны, изготавливаются из металла. С помощью них к мауэрлату крепят стропильные ноги, в результате чего они могут немного смещаться при изменениях размеров элементов при колебаниях влажности. Такие устройства предотвращают деформацию каркаса кровли, позволяя ей «дышать».
  • Жесткие. Жесткое крепление элементов стропильного каркаса осуществляется с помощью гвоздей, саморезов или металлических накладок. Этот способ обеспечивает надежную фиксацию, но не компенсирует термическое расширение и изменение размеров дерева при колебаниях влажности.

Опытные мастера утверждают, что запрещается врезать отверстия в мауэрлате для крепления стропильных ног, так как это нарушает целостность бруса, снижает его прочность. При подвижной фиксации ноги прикрепляются ползунами, а при жестком в стропилах вырезают выемки под мауэрлат, а затем приколачивают гвоздями.

Критерии выбора

Висячие стропила считаются более сложными в проектировании и монтаже вариантом стропильного каркаса. Эта тонкая система требует тщательного расчета, учитывающего все нагрузки и силы, которые будут воздействовать на нее изнутри и снаружи. Чтобы крыша получилась надежной, выбор осуществляют в соответствии со следующими факторами:

  1. Климатические условия. Чтобы оценить, какая ветровая и снеговая нагрузка будут воздействовать на стропила, нужно определить климатическую зону региона, в котором ведется строительство.
  2. Финишное кровельное покрытие. Выбор стропильного каркаса зависит от желаемого кровельного материала, так как вариант имеет оптимальный угол наклона ската и рекомендованное расстояние между элементами в соответствии с весом и размером покрытия.
  3. Вид кровли. Крыша может быть односкатной, двухскатной, вальмовой, полувальмовой или шатровой в зависимости от формы и размеров сооружения.

Важно! Висячие стропильные фермы обладают большим весом и размером, поэтому поднять уже собранные конструкции на кровлю можно только с помощью крана. Чаще всего сборка каркаса происходит непосредственно на высоте, что усложняет кровельные работы.

Влияние климатических факторов

Влияние кровельного материала

Зависимость устройства каркаса от уклона

Видео-инструкция

krovlyakrishi.ru

Чем отличаются наслонные и висячие стропила



Вступление

Стропила дома это элементы стропильной системы, принимающие на себя нагрузку от обрешетки, кровли, осадков, ветра, равномерно нагрузку распределяют и передают стенам и перегородкам дома.

Как отличаются наслонные и висячие стропила

Для снижения нагрузки стропила устанавливают наклонно. Конструкция крыш с наклонными стропилами называется скатной и о них я подробно писал в статье: Скатные крыши: конструкции и формы скатных крыш.

Однако, для легких домов, строящихся не из камня, нагрузка даже наклоненных стропил остается слишком большой. Для таких домов придумали конструкцию стропил соединенных в треугольник. Такие конструкции стропил назвали висячие. Стропила не соединенные по краю стропильной ноги называют наслонные.

Для лучшего понимания статей про устройство крыши, советую причитать статью: Конструктивные элементы крыши: общие описания и схемы.

Наслонные стропила

Чтобы понять чем отличаются наслонные и висячие стропила, мне нравится такой визуальный ряд.

Представьте, вы строите дом и между этажами кладете балки перекрытий. На них будет делаться пол верхнего и этажа и потолок нижнего. Теперь, на последнем этаже, вы решили балки перекрытий делать длиннее и вдобавок установить их под наклоном, нижний конец, уперев в стену, а верхний конец в более высокую стену или в вертикально поставленные стойки, которые в свою очередь опираются на внутреннюю перегородку дома через брус, называемый лежень.



Обращаем внимание, что стропильные ноги наслонной системы не связаны друг с другом. Нижний край стропильной ноги опирается на стену, верхний край на вторую стену, либо на коньковый прогон. Прогон это балка, которая устанавливается до установки стропил и на которую попеременно опираются стропильные ноги наслонной системы.

Преимущества наслонной системы

Я вижу одно преимущество, не нужно предварительно собирать, а потом поднимать тяжелые конструкции. Всё делается по месту.

Висячая стропильная система

class="eliadunit">

Как я уже сказал, элементы висячей стропильной системы это собранные элементы, две стропильные ноги и затяжка, в виде треугольника. Собираются элементы на земле, а потом поднимаются и устанавливаются наверх остова дома.

Опираются треугольные стропильные элементы на две внешние стены дома, при этом ферма в виде треугольника остаются висеть. Поэтому эта стропильная система называются висячей.

Еще одна особенность. Все затяжки висячей стропильной системы создают обрешетку для устройства пола этажа под крышей. При этом между верхними балками дома и затяжками стропильных элементов, остается пространство. Это и есть чердак дома, который отлично подходит для вентиляции.



Особенности стропильных конструкций

С увеличением расстояния между опорными стенами висячих стропил, к конструкции добавляются дополнительные силовые элементы.

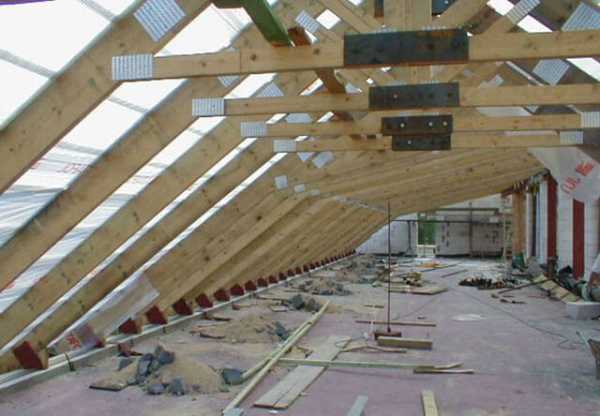

Это подкосы, балки и ригели, которые хорошо видны на фото. Там же видны длины пролетов и меняющиеся конструкции стропильных систем.

Выводы

На вопрос, чем отличаются наслонные и висячие стропила, можно ответить так, конструкцией и порядком сборки.

©DomiTy.ru

Статьи по теме



class="eliadunit">

domity.ru

Висячие стропила узлы и конструкция

План стропильной системы выбирают в соответствии с особенностями конструкции дома, погодными условиями региона, опытом строительных работ. Основа стандартной двускатной крыши представляет собой конструкцию из стропильных балок, скрепленных друг с другом. Вершина такой кровли называется коньком. К нему сходятся все стропильные ноги. За счет такого соединения образуется жесткий каркас, принимающий на себя воздействие ветра и осадков.

Существует несколько вариантов стропильных конструкций. Они выполняются наслонными и висячими. Основная отличительная черта каждого вида таких конструкций – способ передачи нагрузки от осадков и веса двускатной крыши на стеновые конструкции. Если дом обладает стандартной планировкой и имеет небольшие размеры, в нем нет межкомнатных стен, поддерживающих потолок. Такие стропила называются висячими. Их соединяют друг с другом затяжкой – прочной балкой большого сечения. Наслонные и висячие стропила имеют множество отличий, поэтому их следует рассмотреть более детально.

Конструктивные особенности

Кровля, выполненная с висячими стропилами, имеет ряд особенностей. Существует несколько видов таких изделий:

  • Простой треугольник, который не имеет усиливающих элементов.
  • Треугольная конструкция, имеющая усиливающие узлы.
  • Стропильная конструкция с приподнятой затяжкой.

Наслонные стропила выбираются при наличии в доме межкомнатных перегородок. На них и опирается двускатная крыша. Такие стропильные конструкции намного легче, требуют использования меньшего количества материалов. Кроме того, для их создания требуется устанавливать дополнительные элементы.

Их чаще всего используют при устройстве двускатной крыши в небольших домах. Однако при выборе наслонных стропил понадобится делить внутреннее пространство дома на несколько частей.

Параметры стропильной системы двускатной кровли всегда ориентируются на конкретные условия эксплуатации. К примеру, в домах, которые находятся в северных широтах, лучше выполнять крыши с крутыми скатами. Это будет способствовать быстрому самоочищению двускатной кровли от снега. Однако такое решение связано с необходимостью усиливать конструкцию внутренними элементами. Крыши с висячими стропилами и крутыми скатами имеют большую парусность.

В теплых регионах, напротив, следует устраивать более пологие кровли. Они отличаются большей легкостью, простотой установки и ремонта. В них могут использоваться одинаково успешно как наслонные, так и висячие стропила.

Висячие системы стропил сегодня более популярны, поскольку обладают несколькими плюсами:

  • Им не нужна дополнительная опора, что позволяет встраивать внутри дома помещения большой площади. С наслонными стропилами приходится разделять внутреннее жилое пространство перегородками.
  • Силовые узлы, которые делают конструкцию прочнее, прячутся на чердаке.
  • Монтаж двускатной кровли выполняется максимально просто.

Важно! Хотя работы по устройству висячих стропил проводятся довольно легко, перед началом строительства следует выполнить точный расчет крыши. Это требует определенных знаний и навыков. Если пренебрегать качеством стыковки отдельных элементов, такая крыша будет опасной.

Учитывая такие особенности висячих конструкций, можно сделать очень прочную и долговечную конструкцию, ремонт которой будет проводиться очень легко. Кроме того, двускатные изделия отличаются высокой эстетичностью. Варианты конструкции и узлы висячих стропил следует рассмотреть подробнее.

Варианты конструкций

Простота установки и ремонта висячих стропил обусловлена тем, что их можно помещать непосредственно на дубовую доску, которая монтируется на верх кирпичной стены. Деревянный элемент имеет сечение 50х50 мм. Благодаря такой особенности можно существенно удешевить процесс постройки и ремонта.

Простая арочная конструкция

Основное требование при создании такой конструкции – скрепление опорного элемента с затяжкой следует выполнять согласно определенным СНиПам.

Второе условие, соблюдаемое в процессе установки стропильной системы – точка, где соединяется затяжка и стропильная нога, должна находиться непосредственно над подкладочной доской. При этом конек следует выполнять на высоте, не большей, чем 1/6 часть длины затяжки. Довольно часто узел скрепления затяжки со стропильной ногой выполняется врезанием одним или «двойным» зубом. Прочность соединения при этом отличается средними показателями.

Врезку «двойным» зубом используют, когда затяжка довольно тонкая, или для нее выбрана древесина, уязвимая к механическим воздействиям. Узел скрепляется болтами. Может применяться обшивание досками или металлическими листами.

Узел соединения следует заранее подготовить. Его также точно подгоняют еще до монтажа на дом. Практически все работы ведутся с использованием шаблонных стропил, по которым отмечаются места врубки и соединения элементов. В коньке стропильные балки соединяют при помощи сопряжения их концов. Это обуславливает высокую жесткость скрепления.

Арочная конструкция с элементами усиления

Такие системы выполняются для устройства на домах ангарного типа. Длина пролета двускатных крыш подобных зданий превышает 6 м. Можно увеличить сечение затяжки, однако при этом конструкция приобретет лишний вес, а процесс ее постройки и ремонта станет более затратным. Более рационально использовать внутренние усиливающие элементы. Среди них можно выделить подвеску, бабку и ригель. Такие элементы усиления повышают устойчивость арки. К этим деталям можно отнести и приподнятую затяжку.

Благодаря использованию подвески вместо одной затяжки можно использовать две, имеющие меньшую длину. Соединение затяжек и подвески происходит в Т-образном узле конструкции. В месте, где осуществляется скрепление этих элементов, устанавливают хомут для подвеса или бабки. Благодаря подвесу силы, действующие на конструкцию вертикально, частично переносятся на коньковое соединение.

Для больших пролетов используются длинные висячие стропила с затяжкой. Чтобы компенсировать прогиб балок конструкции, используют дополнительные узлы подкосов. К стропилам они крепятся достаточно жестко. Для этого используется специальный узел крепления.

Приподнятые затяжки

Устройство крыши на стропилах висячего типа отличается сложностью выполнения. В таких системах намного больше узловых соединений. Сопряжение элементов должно быть максимально точным. Схемы монтажа таких конструкций используются для постройки крыш в домах жилой мансардой.

Создание системы стропил с приподнятыми затяжками требует немалого опыта подобных работ. Эта схема отличается тем, что в ней затяжка не крепится к нижним концам стропильных балок, а врезается в них чуть выше середины. При этом используются косые пазы. Подобные узлы крепления получили название «полусковородные». Места соединения усиливаются болтами.

Затяжка крепится очень жестко, поэтому в точках опоры стропильных ног необходимо выполнить специальный узел соединения. В одной из точек опоры выполняется скользящее соединение. Это необходимо, чтобы равномерно распределить нагрузку между стропильными балками. Опорные ползуны могут изготавливаться с выносом конца стропил за стену.

Если мансарда будет утепляться, а потолок нижерасположенного помещения – гидроизолироваться, затяжки следует усилить узлом подвески. Ее монтируют с применением металлических хомутов.

Важно! Такая конструкция достаточно сложна, поэтому во время расчета характеристик узлов следует пригласить строителя-конструктора.

Монтаж стропил

Работы по устройству и монтажу стропильной системы дома следует проводить только после составления точного чертежа. Висячие балки выполняются из бруса с минимальным сечением 50х200 мм.

Все работы проводятся поэтапно:

  • По периметру стен необходимо расположить и зафиксировать мауэрлат.
  • Наверх следует поднять 2 бруска, которые имеют соответствующее сечение. Стропильные ноги обрезаются по заранее определенным размерам.
  • Для устойчивой опоры на мауэрлат следует сделать в них выемки. Способ соединения «внахлест» отличается небольшой надежностью.
  • Подгонка первой пары стропильных ног выполняется максимально тщательно. После идеальной подгонки соединений и узлов следует опустить обе детали на землю и использовать в качестве шаблонов. Отдельно изготавливаются правые и левые стропила.
  • Стропильные ноги поднимают вверх попарно. Затем их следует закрепить на мауэрлат и соединить друг с другом.
  • Сначала устанавливают пары стропильных ног по краям крыши. Затем между ними натягивается бечевка и остальные элементы устанавливаются по ней.
  • Монтаж затяжек. Такие элементы соединяют нижние части стропильных ног. Монтаж следует выполнять внахлест или встык.
  • При больших пролетах дома необходимо усилить стропильную систему бабками и подкосами.

Только при грамотном создании расчетов и проведении монтажа крыша будет служить не одно десятилетие. В системах висячего типа отсутствует горизонтальная нагрузка. Стропила при этом работают на сжатие и изгиб. Применяются такие стропила в различных схемах кровель.

Висячие стропила лучше применять для зданий, которые не имеют опорных перегородок. Благодаря использованию затяжки снижается распирающее усилие, которое действует на стены при отсутствии этой детали. Применимы конструкции с висячими стропилами для зданий с шириной пролета от 6 до 10 м.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Стропильная система двухскатной крыши своими руками: устройство, конструкция, монтаж

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Стропила – основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

  • Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
  • Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками.

Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами.

Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Видео-рекомендации желающим своими руками устроить мауэрлат:

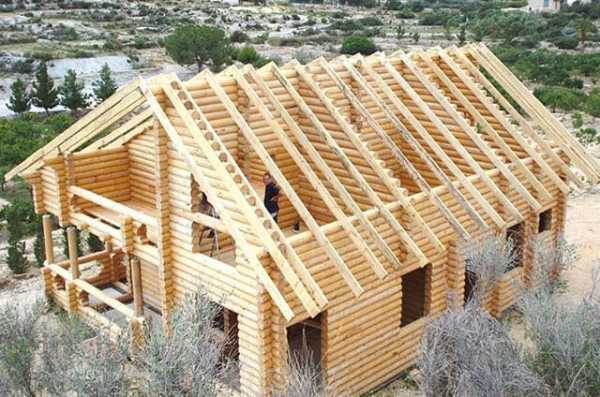

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без зубодробительных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для монтажа металлочерепицы и профлиста допустимо 1,5-2,0 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти калькулятор для расчета двухскатной крыши, который возможно вам также очень поможет при строительстве.

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы.

Отличительные конструктивные особенности:

  • Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
  • Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
  • Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака.

Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двухскатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

  • Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
  • Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
  • Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
  • По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
  • Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
  • Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
  • Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
  • Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
  • Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
  • Размечаем точки установки стропильных ног.
  • Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
  • Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
  • Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
  • Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
  • Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
  • По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке.

Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.

Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен «выходить» за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двухскатной стропильной основы своими руками:

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

  • Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
  • Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
  • Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них – ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

  • В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
  • В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал 2го сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется 1ий сорт. В изготовлении менее ответственных деревянных накладок может применяться 3ий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

krovgid.com

устройство конструкции, расчет и инструкция установки

Висячий вид стропил опирается на стены сооружения исключительно концами и устраивается при наличии расстояния между соседними опорами не более шести метров. Кровельные конструкции, имеющие более широкий пролёт, требуют выполнения укреплений посредством ригелей и затяжек в верхней части конькового элемента. Использованию подлежит не только деревянная, но и металлическая система затяжек.


[contents]

Отличие висячих от наслонных стропил

Основное отличие между двумя стропильными конструкциями заключается в характере стропильной опоры. И если при монтаже висячей стропильной системы ноги имеют непосредственный упор в стены сооружения, но для наслонных стропил характерно наличие специальных элементов, создающих дополнительную опорную точку.

Отличие висячих и наслонных стропил

Висячие стропила обладают определённой конструкционной сложностью и значительным весом по сравнению с наслонной системой. Однако, именно система висячих стропил относится к оптимальному варианту для перекрытия пролётов, с шириной не менее шести и не более десяти метров, а также для создания полноценного мансардного помещения.

Наслонная стропильная система может быть как распорной, так и безраспорной, с закреплением на мауэрлатной балке, а висячая стропильная система передаёт исключительно вертикальные усилия. Следует учитывать, что на конструкцию висячих стропил требуется больше строительного материала, что сказывается на общей стоимости возводимой конструкции.

Применение висячих стропил

Основное применение такой стропильной системы заключается в возможности использования при отсутствии в сооружении внутренних несущих стен. Подобная конструкция не обладает центральной опорой, а местом сочленения с сооружением служат стены здания. Второй конец висячих стропил имеет опору на верхних краях встречных стропил.

Кроме того, для стропильных ног висячих конструкций характерно полное отсутствие создания горизонтальных нагрузок, что обусловлено обеспечением распорного напряжения не передающегося на стены здания. Чтобы уменьшить усилия требуется применять специальные затяжки. Основное предназначение этих затяжек заключается в объединении нескольких конструкционных элементов.

Наиболее востребованы стропила висячие для создания сложных кровельных конструкций.

Виды конструкций крыши

Особенностью конструкции, опирающейся исключительно на края стен здания без наличия опоры центрального типа, является наличие пяти видов функционирования.

С подвеской или бабкой

Относится к морально устаревшей схеме и заключается в подвешивании затяжки к арочному коньку. Деревянная подвеска называется бабкой, а железная — тяжем. Затяжка может быть выполнена из укороченных элементов, которые состыкуются на хомуте подвески посредством косого или прямого прируба и скручивания болтами.

Полученная подвеска работает исключительно на растяжение от прогиба самой затяжки, что обусловлено собственным весом. Подвеска может быть выполнена из конструктивно подходящего материала.

Конструкция стропильной системы с подвеской или бабкой

Треугольные трехшарнирные арки

Висячие стропила обладают формой замкнутого треугольника, что называется трехшарнирной треугольной аркой, где стропила работают на изгиб, затяжка работает на растяжение. Показатель минимальной высоты конькового подъёма не должен быть меньше 1/6 пролёта арки.

Конструкция стропильной системы с треугольной трехшарнирной аркой

Стропильные арки с приподнятой затяжкой

Востребованное соединение для зданий с полноценным мансардным помещением. При установке затяжки соблюдается сдвиг вверх. Растягивающее напряжение, воспринимаемое затяжкой, прямо пропорционально высоте её расположения. Такой безраспорный тип конструкции характеризуется опиранием стропил на мауэрлат согласно схеме для любых шарнирно подвижных опор. Таким образом опора низа стропил выполняется по принципу своеобразного ползуна.

Стропильные арки с приподнятой затяжкой

Треугольные арки с ригелем

Конструкция с ригелем

В таком соединении заменяется нижний опорный узел с ползуна на неподвижную опору шарнирного типа. Характерная врубка в мауэрлат зубом или посредством использования специального опорного бруска, что обуславливает конструкционную устойчивость арки, которая приобретает распорные функции и передаёт горизонтальное напряжение на мауэрлат и стены. Балки мауэрлата нуждаются в жёстком креплении к стенам.

Треугольные арки с подкосами

Ещё одна морально устаревшая схеме, которая является неким подобием модернизированной трехшарнирной треугольной арки с подвеской или бабкой. Чтобы уменьшить прогиб и увеличить длину стропил используются подкосы, низ которых упирают в подвеску или бабку. Напряжение от прогибающихся стропил передаётся подкосам, растягивающими подвеску в которую врублены.

Растянутая подвеска утягивает за собой узел конька и стропильный верх, что вызывает сжимание подкосов. Полученное круговое движение всех внутренних напряжений позволяет получить довольно жёсткую конструкцию арки.

С подкосами

Устройство стропильной системы

Наиболее простой вариант фермы на основе висячих стропил представляет собой треугольник, состоящий из двух стропильных ног, которые упираются вверху друг в друга и дополнены затяжкой. Такой тип конструкции является распорной системой без передачи напряжения на стены. Основной распор нейтрализуется посредством затяжки.

Таким образом распор остаётся в системе и не имеет внешних проявлений, что позволяет упростить устройство стропильной системы и узлов опоры на стены. Висячие стропила не нуждается в обязательном обустройстве мауэрлата, а на слой гидроизоляции можно подложить только деревянную доску, требующуюся для горизонтального выравнивания ферм и увеличения площади узловой опоры.

Проводим расчёт

Для выполнения правильного расчёта любой стропильной системы, рекомендуется использовать компьютерные программы или формулы. Для висячей стропильной системы следует учитывать полное отсутствие опорных балок. Показатель длины покрываемого пролёта не имеет существенного значения.

Чтобы обеспечить необходимую кровельную жёсткость, а также предотвратить возможное смещение стропильных ног, необходимо рассчитать количество и размеры подкосов, ригелей, стоек и прогонов.

Все производимые расчёты должны базироваться на следующих особенностях:

  • чтобы получить точные расчёты по количеству необходимого материала следует составить схему, а также план и раскладку предполагаемой стропильной системы с отображением всех конструкционных элементов, указанием их количества и точных размеров;
  • правильный расчёт размеров с учётом длины необходимого пиломатериала позволяет скомпоновать основные конструктивные элементы и минимизировать количество отходов;
  • следует учитывать, что в точках повышенных нагрузок в схему для расчёта необходимо включить стропила спаренного типа;
  • подбор сечения для стропильных ног производится на основании подсчётов суммарных нагрузок на всю кровельную площадь, а также на площадь одного квадратного метра;
  • стропильные балки целесообразно изготавливать из древесины наиболее высокого качества, без сучков, трещин и других дефектов;
  • минимальное сечение брусов для затяжек и прогонов составляет порядка 50 × 150 миллиметров, а стойки, ригели, подкосы и другие вспомогательные элементы выполняются из бруса с сечением 100 × 100 или 150 × 150 миллиметров.

Инструкция по установке

Выполнение кровельной конструкции базируется на нескольких этапах:

  • установка мауэрлата и балок перекрытия. Установка стоек и прогонов не требуется. Рекомендуется отметить центр крыши в месте пролегания конька посредством временной фиксации досок на центрах фронтонов.
  • выполнение шаблона. Доска прикладывается нижним концом на уровень мауэрлата, а верхний конец располагается на сделанной отметке высоты. Верхний запил отмечается на крае доски, который обозначает центр крыши, а для нижнего запила должна отмечаться точка на треть ширины доски в месте стыковки с мауэрлатом. Такой шаблон требуется для уточнения симметричности стропил.
  • подготовка стропильных ног по шаблону. Готовые стропила раскладывают попарно и крепят металлическими накладками и саморезами или шпильками на уровне верхних срезов. Нижняя часть полученных ферм крепится посредством уголков и саморезов или гвоздей к мауэрлату.
  • установка затяжек или ригелей. При помощи досок соответствующей длины стягиваются стропильные ноги. Общее количество ригелей и показатель высоты их расположения зависят от конструкционных особенностей крыши.

Технология крепления узлов

Если необходимо получить более длинные стропильные ноги, то следует выполнить наращивание посредством следующих методов:

  • наращивание встык;
  • метод внахлёст;
  • способ косого прируба;
  • наращивание тремя досками;
  • наращивание посредством опоры на прогон.

Что еще нужно знать при монтаже своими руками смотрите в видео.

Устройство карнизного свеса

Проект стропильной системы может не предполагать устройство карнизного свеса, что требует возведение такого элемента после устройства стропильной конструкции. Кровельный свес выполняется при помощи наращивания стропильных ног специальной доской-«кобылкой».

Стандартная длина такого вылета не должна быть менее сорока сантиметров. Оптимальный размер карнизного свеса должен составлять около шестидесяти сантиметров. Кобылка крепится к стропильной ноге с выдерживанием незначительного просвета, который необходимо частично заполнить вкладышем из короткой доски. Для крепления используются гвозди, пара которых забивается с противоположной стороны, а затем загибается.

Заключение

При возведении сооружений, не обладающих несущими капитальными стенами, следует применять висячую стропильную конструкцию.

Висячая стропильная конструкция выполняется посредством стягивания ригелями или затяжками, и чаще всего используется для возведения простых двускатных крыш или в качестве верхней стропильной системы мансардной крыши.

В висячей стропильной конструкции отсутствует коньковый прогон, а верхняя часть симметричных стропильных ног в качестве опоры использует друг друга.

netosadkam.ru
